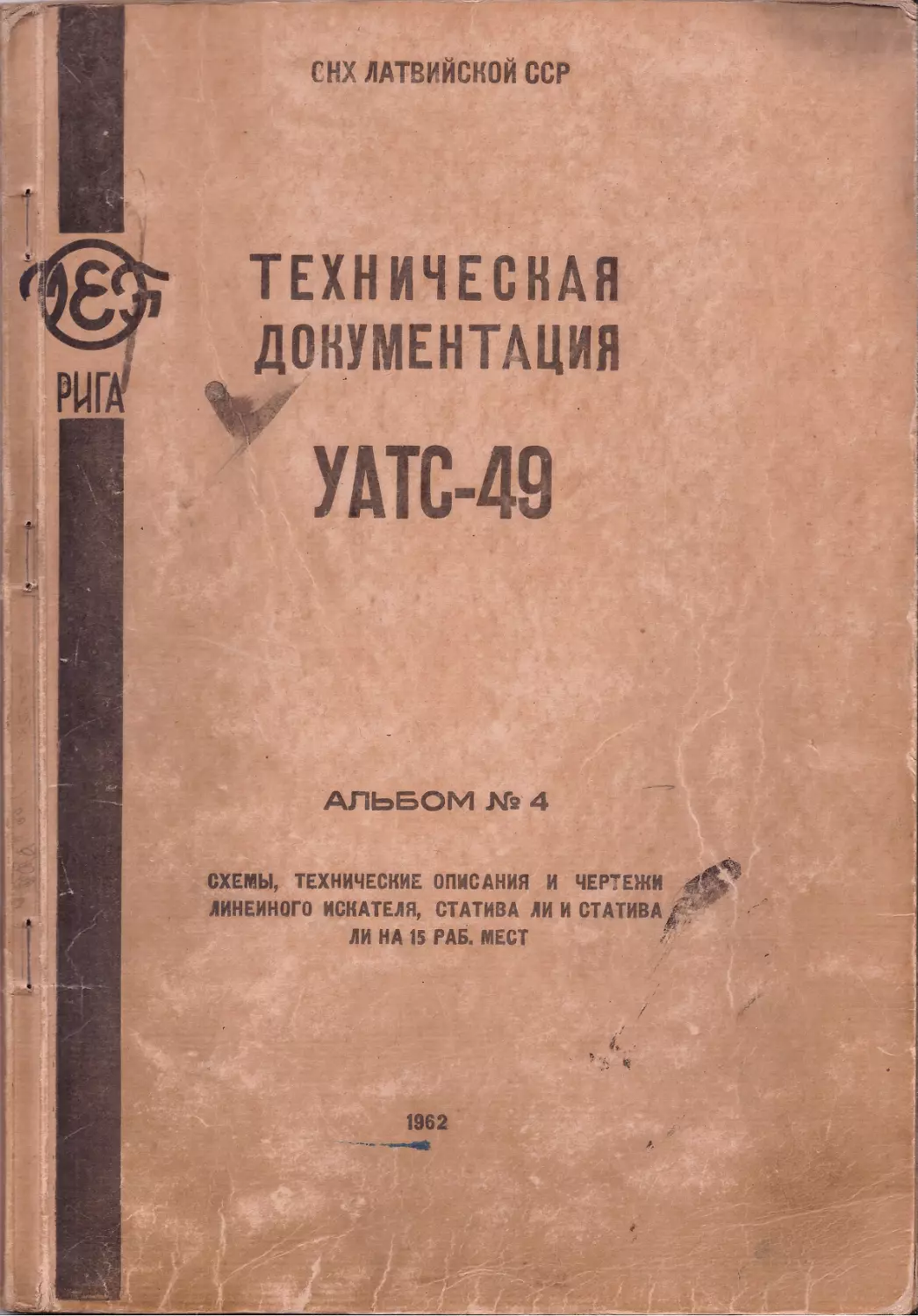

СНХ ЛАТВИЙСКОЙ ССР
ТЕХНИЧЕСКАЯ
ДОКУМЕНТАЦИЯ
УАТС-49
СХЕМЫ, ТЕХНИЧЕСКИЕ ОПИСАНИЯ И ЧЕРТЕЖИ
ЛИНЕЙНОГО искателя, статива ли и статива
ЛИ НА 15 РАБ. МЕСТ
1962
СНХ ЛАТВИЙСКОЙ ССР
ЭЛЕКТРОТЕХНИЧЕСКИЙ ЗАВОД „В Э Ф“
Учрежденческие
автоматические телефонные станции
шаговой системы типа
у АТС - 49
i
Альбом № 4
Схемы, технические описания и чертежи
линейного искателя, статива ЛИ и статива
ЛИ на 15 рабочих мест
Р И ГА - 1962
Отпечатано в типогр. № 3 Управления полиграфической промышленности
Министерства культуры Латвийской ССР, г. Рига, ул. Ленина, 137/139.
1 62 104 1550
СХЕМЫ, ТЕХНИЧЕСКИЕ ОПИСАНИЯ И ЧЕРТЕЖИ ЛИНЕЙНОГО
ИСКАТЕЛЯ, СТАТИВА ЛИ И СТАТИВА ЛИ НА 15 РАБОЧИХ МЕСТ
№№ п/п Обозначение Наименование Стр.
СХЕМЫ ПРИНЦИПИАЛЬНЫЕ
1 РР2.110.128 СхЭ Плата ЛИ 5
2 РР2.110.129 СхЭ Плата ЛИУ 7
3 РР2.113.023 СхЭ Статив ЛИ 9
4 РР2.113.000 СхЭ Статив ЛИ на 15 рабочих мест ...... 11
ТЕХНИЧЕСКИЕ ФОРМУЛЯРЫ
5 РР2.110.128 ТФ Плата реле ЛИ 13
6 РР2.110.129 ТФ Плата реле ЛИУ 15
7 РР2.110.117ТФ Плата реле сигнализации ЛИ 17
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
8 РР2.110.128 ТО Линейный искатель (ЛИ) 19
9 РР2.110.129 ТО Линейный искатель универсальный (ЛИУ) . . 27
10 РР2.113.023 ТО Статив ЛИ (сигнализация) 37
СХЕМЫ ЭЛЕКТРОМОНТАЖНЫЕ
И РР3.250 017 СхМ Декадно-шаговый искатель (ЛИ с серийным полем) .... 43
12 РРЗ.250.018 СхМ Декадно-шаговый искатель (ЛИУ с серийным полем) 45
13 РРЗ.250.019 СхМ Декадно-шаговый искатель (ЛИ без серийного поля) 47
14 РР2.110.128 СхМ Плата реле ЛИ 49
15 РР2.110.129 СхМ Плата реле ЛИУ 55
16 РР2.110.117 СхМ Плата реле сигнализации ЛИ 61
17 РР2.113.023 СхМ Статив ЛИ 65
18 РР2.113.000 СхМ Статив ЛИ на 15 рабочих мест 73
НАРУЖНЫЕ ВИДЫ
19 РР2.110.128 НВ Плата реле ЛИ . , 81
20 РР2.110.129 НВ Плата реле ЛИУ 83
У АТ С-49
Альб. № 4
Содержание альбома № 4
РР1.221.^Д24
3
№№ п. п. Обозначение Наименование Стр.
21 РР2.110.117НВ Плата сигнализации статива ЛИ 85
22 РР2.113.023 НВ Статив ЛИ 87
23 РР2.113.023 Сх Статив ЛИ (схема расположения приборов) . 89
24 РР2.113.000 НВ Статив ЛИ на 15 рабочих мест . . . . . . 93
25 РР2.113.000 Сх Статив ЛИ на< 15 рабочих мест (схема рас- положения приборов) 95
УАТС-49
Альб. № 4
Опись альбома № 4
РР1.221.® Оп4
4
&
