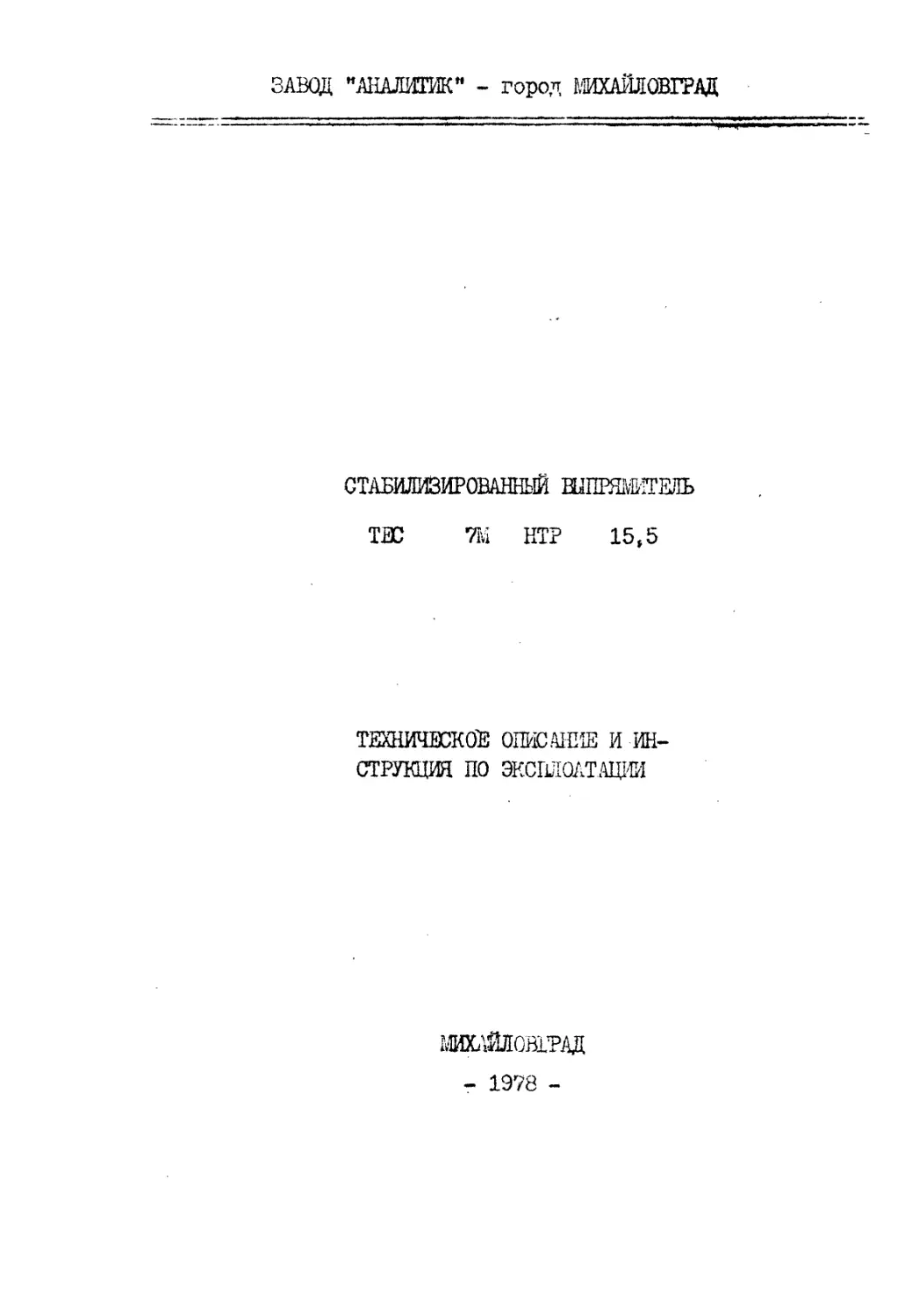

ЗАВОД "АНАЛИТИК" - город МИХАШЮВГРАД
СТАБИЛИЗИРОВАННЫЙ ВЫПРЯАйГГЕЛЬ
ТЕС 7М НТР 15,5
ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИН-
СТРУКЦИЯ ПО ЭКСПЛОАТ.АЦИИ
1ЖЙЛ0В1ВАД
- 1978 -
СОДЕРЖАНИЕ
Стр.
Io ТЕ^оштаоЕ описаний^
1. Назначение 1
2. Техниче окне данные. ,1.
з. 4. 4.1. 4.2. 4.3* Состав прибора - комплектность поставки. , Я......... Устройство и работа прибора; . 3. Принцип действия 3— Схема принципиальная , 4 Конструкция прибора 8
II. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 6
5» 5.1. 6. 7. 7.1. 7.2® 7.3. 8. Общие указания по эксплуатации .8 Органы управления прибором „9.. Указания мер безопасности 1&— Порядок работы. ...__ 1Q. Подготовка прибора к работе —10— Включение прибора ...11 Проведение измерений 14 Характерные неисправности и методы их ус траления 14
9. 10. 10.1. Техниче ск ое обслуживанию .1.8 Указания по поверке 22 Не речень контрольно-измерительной аппаратуры, рекомендуемой для поверки, .2.2
10.2. 10.3. 11. 12. Условия проведения поверки 23—... Методика поверки..» . -24 Правила хранения и транспортирования 26 Приложения 27
1;. .ТЕ2ЖХК0Е ОПИСАНИЕ
Ъ Назначение
Лабораторный стабилизированный выпрямитель ТЕС-
7М предназначен для применения как источник питания с высо-
кой стабильностью выходных величин при изменений напряжения
питания и нагрузки б научнопсследовательских институтах!» ба-
зах технического развития s, на заводах, в ремонтных мастерс-
ких, лабораториях по физико-химии, оптике и др.
2. Технические данные
2.1. Выходное напряжение- 0,5 * 15 V.
§.2. Выходной ток 0,02 4- 5 А<
2.3. Нестабильность выходного
напряжения iron изменении
напряжении питания от 187
до 242 V 0,005% + 1 ГПУ.
2.4. Выходное сопротивление 0,005л.
2.5. Пульсации выходного на-
пряжения <- 1/wV эфф
2.6. Выходной импеданс при.
10 кП2 0,02 л
2.7. Вреж высстановления. при
импульсной нагрузке 0,5
2.8. Изменение выходного на-
пряжения в течение 8-ми
часовой работы (при
портоянной температуре) в
диапазоне от 5 до 15 V rS_0,2% +10глУ.
2.9. Изменение выходного на-
пряжения с изменением
температуры от 5 до 40°С
в диапазоне от 5 до 15 У<У0,05% + lmV/°C
2.10. В режме постоянного тока
2,-10.1. Нестабильность выходного
тока при изменении напря-
- 2 -
• женил питания от 187 до
242 V ± 0,05% + Wi.
2*10.2* Нестабильность выходного
тока при изменении на-
грузки ~ ~ 0,05% Ь^А,
2*10.3* Пульсации выходного тока А эфф.
2.11* Время самопрогрева при-
бора 30 мин.
2.12. Габаритные размеры 360/360/120
2.13. Масса 10 кл
2.14. Напряжение питания 220 Y/50 Н^
2.15. Потребляемая мощность 400 VA
2.16. Климетические условия:
2.16.1. Рабочие условия
- ‘^диапазон температур 5 + 40°С
- относительная влаж-
ность воздуха 80% при 30°С
- атмосферное давление 30 * 160 к^/*п 2
2.17. Условия хранения и транс-
портирования:
- диапазон температур
- относительная влаж-
ность воздуха
- атмосферное давление
2.18. Механическая прочность:
25 v45°С
80%
30 * 160 к////п 2
В транспортной упаковке выпрямитель должен быть
удароустойчивым по отношению к ударом силой в За , частотой
80 4 120 ударов в минуту в течение 2 чесов.
2.19. Прибор в основном удовлетворяет требованиям
следующих стандартов:
PC 2657-73, PC 3824-73,PC 3825-73, PC 4492-74 ДЭВ.
2.20. Габаритное время хранения 6 месяцев.
3. Состав прибора - комплектность постатней
3.1. Стабилизированный выпрямитель ТЕС - 7T.I - 1 шт.
3.2, Техническое описание и инструкция по
эксплуатации - 1 шт.
- 3 -
3.3, Предохрани ель 2А/250 V - 3 шт.
3.4. Гарантийное свидетельство /оер-
тигвикат качества/ - 1 шт»
4. Устройство и работа прибора
4.1. Принцип действий
Стабйлизированннй выпрямитель Т0С-7М выполнен на
основе комбинированной схемы классического стабилизатора
напряжения и стабилизатора тока. Эта схема представляет
собой новый тип схемы, дающей возможности достижения пря-
моугольной характеристики выходных величин и работающей с
автоматической переброской постоянного тока, в зависимости
от изменения нагрузки.,
Блок-схема прибора приведена на рис. 1Л
Блок-схема состоит из следующих функциональных
узлов:
1 - выпрямитель с фильтром;
2 - регулирупций элемент;
3 - усилитель ошибки в режиме постоянного напря-
жения;
4 — усилитель ошибки в режиме постоянного тока;
5 - опорный елемент (или источник)-;
Д6? Д7 - логическая схема "ИЛИ", переключаю-
щая режим работы;
Pl, Р2 - делитель опорного напряжения для
режима постоянного напряжения;
РсигНе- резистор, задающий сигнал сшибки в
режиме постоянного тока;
Гн - сопротивление нагрузки.
Стабилизатор имеет прямоугольную вь
характе-
ристику,
показанную в приложении 2.
Выходные величины напряжения и тока могут плавно
регулироваться ст начала диапазона до номинальных значений
( V 2н, 12н)в
При значении сопротивления нагрузки Вн > Рнкр.
- 4 -
стабилизатор работает в режиме постоянного напряжений (го-
ризонтальней участок выходной характеристики).
/ Напряжение на инвертирующем входе усилителя ошиб-
ки 4 имеет сравнительно малую величинуВыходное Щаряже-
ние усилителя 4 больше выходного напряжения усилителя 3,
Диод Д6 заперт И регулирующий элемент управляется сигна-
лом, поступающим от усилителя 3 (в этом случае дйод Д7
открит).
Итак, вурежиме постоянного напряжения аэйма авто-
матического перевключения режимов (Д6, Д7) исключает дейст-
вие усилителя 4.
При значении сопротивления нагрузки Рн<Рн кр.
(12 > Г12 ном.) выходное напряжение стабилизатора стано-
вится менее, ранее установленного.
На вход усилителя 3 поступает отрицательное рас-
согласовывающее напряжение.
Выходное напряжение усилителя ошибки 3 большей
величины, нем выходное напряжение усилителя ошибки 4.
(Диод Д6 открыт). Таким образом, в режиме постоянного то-
ка логическая схема исключает действие усилителя 3.
В критической точке (Рн = Вн.кр) и соседних с
ней параметры реального стабилизатора не. гарантируются.
По этой причине координаты критической точки, должны выби-
раться вне области рабочей (эксплоатационной) вольт-
амперной характеристики стабилизатора.
4.2. Схема принципиальная
4.2.1. Принципиальная схема стабилизатора приве-
дена в приложении 6.
Она состоит из следующих функциональных узлов:
а/ выпрямитель с фильтром;
б/ регулирующего элемента;
в/ усилителей ошибки;
г/ источника питания усилителей ошибки;
д/ источника опорного напряжения в режиме посто-
янного напряжение;
е/ источника опорного напряжения в режиме постояв-
- 5 -
ноготока;
V логической диодно-резисторной схемы ’’ИЛИ";
в/ активной нагрузки:
- выпрямитель с фильтром выполнен на диодах Д10,
ДИ, Д12.- Д13 и электролитических конденсаторах 07 и 09;
- регулирующий элемент представляет собой состав-
ной транзистор (с общим коллектором), который включает в
себя транзисторы Т11, Т12, ИЗ и соединенные параллельно
Т14 ♦ Т18.
Элементы, огражденные пунктирной линией, размеще-
ны на печатной плате (в данном случае Т11 и Т12).
Транзистор Т13 установлен на переднем * шасси, а
транзисторы Т14 + Т16* на заднем>-
Регулирующая группа управляется положительным
входным напряжением (измеренным по отношению к выходной
клемме стабилизатора, обозначенной знаком ’’+") и не инвер-
тирует фазу входного сигнала.
Паралельно связанные мощные транзисторы Т12, Т13,
Т14, Т15 подбираются таким образом, чтобы разность парамет-
ров Н21Е, измеренных при Uк = 30 V, 1к = 0„5 А, была нее
10 единиц.
- Усилители ошибки представляют собой двухкаскад-
ные дифференциальные усилители постоянного топа с гальвани-
ческой связью, выполненные на транзисторах Т23ТЗ, Т4, Т5
для режима постоянного тока и Тб, Т7, Т8, T9 для режима
постоянного напряжения.
Режимы по постоянному току на входных дифференци-
альных каскадах устанавливаются при помощи потенциометров
П2 и П4.
Потенциометр ill служит для настройки нулевого
выходного тока стабилизатора.
Транзиоторы Т2, ТЗ, Т4, Т5, Тб, Т7, Т8, T9 и Т11
подбираются таким образом, чтобы разника между значениям
параметра Н21Е, была менее 20 единиц.
Среднее значение пареметра Н21Е, измеряемого при
U к = 5 V, 1к = 1/мА, может изменяться в пределах от
- 6 -
240 до_500 единиц;
- источник. питания усилителей ошибки опорные дио-
ди Д7, Д6 и транзистор"ТИ представляют собой стабилизи-
рованный выпрямитель с биполярным выходным напряжением.
Средняя точка стабилизатора соединена с положи- ,
тельных клеммой ”0В".
Схема источника питания состоит из следующих функ-
циональных узлов:
- выпрямителя - Д14, Д15, Д16, Д17;
- фильтра - С14
- параметрического стабилизатора напряжения -
’ Т1, Д9, Д4, Д5.
Стабилизатор напряжения, выполненный на диодах
Д2 и ДЗ, работает с динамической нагрузкой, которой явля-
ется генератор тока - Т1, Д1, Pl, Р2, РЗ.
Транзистор Т1 подбирается со значением параметра
Н21е 15, измеренным при 17к =5 7, 1к = 50mA;
- источник опорного напряжения в режиме постоян-
ного напряжения включает в себя элементы Д6 и Р21. Дели-
тель для регулировки опорного (или выходного) напряжения
состоит из резистора Р22 и потенциометров П5? П6 и П7.
Потенциометры П7 и П6 служат соответственно для грубой
и точной регулировки выходного напряжения и установлены
на передней панели прибора. Потенциометр П5 установлен на
печатной плате и служит для установки верхней границы вы-
ходного' напряжения (в режиме постоянного напряжения«при
крайнем правом положении потенциометров П6 и П7);
- источник опорного напряжения в режиме постоян-
ного тока включает в се элементы Д7 и Р24. При помощи
потенциометров П9 и П10 используемых соответственно для
грубой и точной настройки, задается величина выходного
тока, при которой стабилизатор перейдет в режим постоян-
ного тока. Эти потенциометры установлены на передней
панеж. Потенциометр П8 смонтирован на,печатиой плате и
служит для установки верхней границы выходного тока (в
режиме постоянного тока при крайнем положении потенцио-
метров П9 и 1110).
Резисторы В25, В26, В27 и S.44 слупят для снятия
напряжения (сигнала шибки) пропорционального выходному
току;
- . логическая диодно-резисторная схема ПИЛИ’4 (Д4,
Д5, Р13, ИЗ) переключает режим работы стабилизатора в за-
висимости от величины сопротивления нагрузки и положения .
потенциометров П6, П7, П9, ТИО* Потенциометр П13 служит
для коррекции фазочестотной характеристики усилителя;
- активная нагрузка представляет собой источник
тока, который компенсирует обратный ток и обеспечивает
необходимый режим по постоянному току регулирующему эле-
менту.
Влияние обратного тока на регулирующие транзис-
торы особенно силно при работе в режиме холостого хода
(и при малых значениях выходного тока).
Активная нагрузка состоит из следующих узлов:
- выпрямителя с фильтром Д9, 06;
- источника опорного напряжения - Д8, В40 (для
генератора);
- генератора тока ~ Й1О« В36, В37р ^38, £39.
Положительный полюс активной нагрузки соединен
с отрицательным полюсам основного выпрямителя.
Отрицательный полюс активной нагрузки непосред-
ственно соединен с выходном регулирующего элемента (т.е.
с положительным полюсом амперметра)0
При небольших значениях выходного напряжения
почти весь ток активной нагрузки протекает через транзис-
тор Т10, а при больших значениях выходного напряжения -
через резисторы - В38 и В39;
и/ дополнительные сведения.
На выходные клеммы прибора включен диод Д18 для
защиты стабилизатора от внешних напряжений противополож-
ной полярности и от перегрузок, возникающих при работе
на импульсную нагрузку индуктивного характера.
При помощи тумблера, включающего сеть, выводы
первичной обмотки трансформатора подключаются к сетевому
- 8 -
шнуру (положение ”вкл.”) или к выходу основного выпрями-
теля (положение ”выкл,").
Таким образом ускоряется разряд фильтровых кон-
денсаторов,. (C7S С9) и уменьшается до безопасной (для на-
грузки) величины-пиковое значение выходного напряжения
при выключении.
Схема обеспечивает возможность работы при дистан-
ционном включении нагрузки. Токовые клемми потребителя,
подключаются к выходным клеммам стабилизатора со знаком
*’+” ц а напряжительные клеммы потребителя - к соот-
ветствующим клеммам "ОВ". Мостики закорачивающие клеммы
%" (ОВ) и (ОВ) снимаются*
Четырехпроводная связь при дистанционном включе-
нии нагрузки снижает выходное сопротивление стабилизатора.
Независимо от режима работы и способа включения нагрузки
гальваническая связь между клеммами "ОЙ” с соответствую-
щими выходными клеммами должна быть стабильной,
В противном случае могут появиться серьезные де-
фекты в стабилизаторе (выходят из строя мощные транзисторы).
4.3. Конструкция прибора
Выпрямитель помещен в металический стандартный
кожух по АСЕТ (120/360/360 мм).
Основными узлами выпрямителя является: шасси с
печатной платой и електролитическими конденсаторами, блок
регулирующих транзисторов, предняя панель с измерительны-
ми приборами и регулирующими потенциометрами.
II. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
5. Общие указания
После получения прибора необходимо:
а/ проверить комплектации в соответствием с раз-
делом 2.3.;
б/ осмотреть стабилизатор и убедиться в наличии
и исправности пломб.
„ 9 -
Перед началом работы внимательно ознакомиться с
техническим описанием и'настоящей инструкцией.
При работе с прибором строго соблюдать порядок
работы, указанный в настоящей инструкции,
5.1, Органы управления прибором..
Органы' управления, расположенные на передней
панели, приведены на рис, 3 и на задней панели.,на рис, 4,
— Наименование № по схеме Назначение —। ►
1 2 з 4
1. Вольтметр 1 Измерение’выходного на- пряжения
2. Амперметр 2 Измерение выходного тока
' Ц 41 Клеммы. !Ч+" Клеммы 3 9 Подключение нагрузки
5, Клемма 5 Защитное заземление
6, Перемыйки 4 Соединяют клемы с ”0В” при непосредственном включении нагрузки
7, Потенциометр 7 Точная регулировка выход- ного тока
8, I Потенциометр 8 Грубая регулировка выход- ного тока о
9, Потенциометр 8 Точная регулировка выход- ного напряжения
10, Резистор переменный 10 Грубая регулировка выход- ного напряжения
11, Сигнальная лампочка 11 Светит при включенном выпрямителе
12о Сетевой тумблер 12 Включение л выключение жпрямптеля
13, Предохранитель 2 А/ 250 V 13 Для защиты выпрямителя
10 -
1 2 3 J 4
14. 15. Клемма Сетевой шнур 15 16 Для заземления выпрямителя, когда он подключен к дву- проводной сети Включение в сеть
6е Указания мер безопасности
6.1. В рабочем состоянии прибор -ВС. - 7М должен
быть заземлен или занулен:
а/ при подключении прибора к трехпровоДйой сети
он зануляется;
б/ при подключении стабилизатора к двухпровод-
ной сети, он должен быть заземлен,
Провод, служащий для заземления, лодсединяеться
к соответствующей клемме на задней панели, обозначенной
клемоМ " ",
6.2. Запрещается использование самодельных и не-
стандартных предохранителей.
6.3, Перед включением стабилизатора в сеть прове-
рить надежность заземления.
6Л Во время ремонта стабилизатора запрещается:
а/ демонтаж и замена деталей под напряжением;
б/ оставлять включенный стабилизатор со снятым
кожухом без надзора;
в/ включать в сеть незануленныйвили Не заземленный
стабилизатор.
6.5. Зануленный (или заземленный) стабилизатор
безопасен для оператора. Органы управления и контроля.!
выведенные на переднюю панель, имеют нулевой потенциал по.
отношению к корпусу прибора.
7. Порядок работы
7<Д. Подготовка прибора к работе.
7.1.1. При включении прибора в двухпрсз:;?. д-б сеть
- И -
его необходимо заземлить.
7.1.2* Поставить тумблер в положение "выкл.%
т*е. вниз*.
7*1;3. Потенциометры, регулирующие выходной
ток, поставить в крайнее правое положение.
7*1.4. Потенциометры (П69 П7),регулирующие
выходное напряжение, поставить в крайнее левое положение*
7.1.5. Проверить наличие мостиков, соединяющих
клеммы ОБ и /ОВ*
7.1.6* Затянуть буксы*
7,1.7. Проверить механический ноль ”0” на из-
мерительных приборах.
7.1.8. Вставить сетевой шнур в сеть.
7*1.9. Перевести тумблер в положение "вкл.",
при этом должна загореться. сигнальная лампочка.
7.2.Включение прибора
7.2.1. Общие указания
а/ при работе стабилизатора с генераторами Вч
или СВч Необходимо принять мерьенпо экранированию питаю-
щей цепи;
б/ заземленные входы потребителя и измеритель-
ной аппаратуры (осциллографа ? цифрового вольтметра-и др.)
должны подключаться к одной и той же выходной клемме ста-
билизатора. В этом случае корпус стабилизатора (клемма
и -4г " на передней панели) соединяется с той же самой
выходной клеммой стабилизатора;
в/ во время работы стабилизатор должен находить-
ся в горизонтальном положении или приподнять на подставке;
г/ запрещается эксплоатация прибора в условиях,
ухудающих естественное охлаждение прибора или способству-
ющих нагреванию кожуха стабилизатора*
7.2.2. Непосредственное включение нагрузки.
7.2е2. 1. Под непосредственным включением на-
грузки понимается двупроводная гальваническая связь вы-
ходными клеммами стабилизатора и соответствующими клемма-
- 12 •'
ми потребителя*
Соединительные провода должны иметь подходя-
щие наконечники, длину не более 0/7 м к сечение на менее
1 мм2.
При непосредственном включении нагрузки обрат-,
нюю связь осуществляется при помощи мостиков* соединяющих
выходные клеммы с соответствующими клеммами 0Ве
При подключении нагрузки выходные клеммы долж-
ны оставаться затянутыми, если стабилизатор 'под напряже-
нием.
Общий порядок работы:
а/ подготовка и включение стабилизатора - см,
разделы 7,1,1^ 4 7,1,9,;
б/ £ыбор режима работы и включение нагрузки -
см, разделы 7,2.2,1, и 7.2,2,3.
7,2(,2,2, Режим постоянного напряжения,
Б этом режиме стабилизатор обеспечивает выход-
ное напряжений от 0,5 V до 15 V при выходном токе от
0,02 А до 5,0 А,
Критическая точка при крайнем правом положении
потенциометров (П6, П7, П8, П9 и П10) имеет следующие коор-
динаты: U ~ 15,5 "V и I = 5,2 А,
'Использование стабилизатора при выходном напря-
жении меньшем 3 V и максимальном выходном токе значитель-
но снижает срок службы прибора.
После подготовки прибора необходимо соблюдать
следующую последовательность:
а/ при помощи потенциометров П7 и П6 устано-
вить необходимую величину выходного•напряжения;
б/ подключить нагрузку к выходным клеммам;
в/ при помощи потенциометров П9 и П10 уста-
новить. порог сработывания защиты.
Для этого необходимо выполнить следующие дейст-
вия?
- ось потенциометра П9 вращать против часовой
стрелки до тех пор, пока стабилизатор’ не перейдет в режим
- 13 -
постоянного тока (при этом стрелка амперметра перемещает-
ся влево);
- ось потенциометра П9 вращать по часовой стрел-
ке и остановить немного Правое критической точки (в этом
случае стабилизатор гарантированно работает в режиме по-
стоянного напряжения) .
Обратить внимание йа то» что в режиме постоян-
ного напряжения выходной ток не может регулироваться по-
тенциометрами П9 и П10» Это Характерно только для режима
постоянного тока»
7,»2»2.3. Режим постоянного тока»
Прибор ТЕО - *?М может работать в качестве ста-
билизатора тока в диапазоне от О,ОЙ А до 5,0 А при выход-
ном напряжении от 0,5 V до 15 Vi
Использование стабилизатора при выходном напря-
жении меньшем 3 в (т.е. Сопротивление нагрузки меньше 0,6
ом) и максимальном выходном токе значительно снижает срок
службы прибора.
После подготовки прибора к работе необходимо
соблюдать следующую последовательность:
а/ установить потенциометры П10 и ПЭ, регули-
рующие ток, в крайнее левое положение;
б/ подключить нагрузку;
в/ установить потенциометры П6 и П7, регулирую-
щие напряжения, в крайнее правое положение;
г/ при помощи потенциометров П10 и П9 устано-
вить выходной ток необходимой величины.
Выходное напряжение пропорционально сопротивле-
нию нагрузки.
При необходимости его максимальное значение
может быть ограничено при помощи потенциометров П6 и П7,
но таким образом, чтобы стабилизатор не вышел из своего
основного режима - режима постоянного тока.
В режиме постоянного тока выходное напряжение
не может регулироваться потенциометрами П6 и П7.
- 14 -
7.2*3. Дистанционное включение нагрузки.
Этот способ включения может использоваться при
значительной длине соединительных проводов и при одновре-
менной необходимости сохранения сравнительно небольшой
величины выходного сопротивления стабилизатора.
Дистанционное включение нагрузки имеет смысл
только при работе в режиме постоянного напряжения и при
условии что потребитель предоставит четырехпрозодную связь,
т.е. располагает с выходными клеммами для тока и напряже-
ния.
7,3. Проведение измерений:
а/ подготовить стабилизатор к работе в соответ-
ствии с разделами 7.1.1. + 7Й1.8. (питание выключено);
б/ с выходных клемм удалить закорачивающие мо-
стики;
в/ подключить выходные клеммы со знаками "+"
и к соответствующим токовым клеммам потребителя|
г/ подключить клеммы ”0В” к соответствующим
напряжительным клеммам потребителя;
д/ подать напряжение питания;
е/ установить выходное напряжение необходимой
величины, измеренное на напряжителышх клеммах потребителя;
ж/ установить необходимую величину тока сраба-
тывания зашить*
7.3.1. Порядок прекращения.работы:
а/ непосредственно подключенную нагрузку, чув-
ствительную it перегрузкам по напряжению» необходимо вы-
ключить прежде, чем стабилизатор будет отключен от сети;
б/ дистанционно включенную нагрузку отключить
после обесточивандя стабилизатора;
в/ после работы с четырехпроводной связью на
обесточенном стабилизаторе установить мостики, закорачи-
вающие выходные клеммы и клеммы "ОВ".
8. Характерные неисправности, методы их устра-
нения:
8,1. Меры безопасности и порядок работы, опи-
- 15 -
санные в пункте 6,7 имеют силу предписания.
При снятии крышки при включенном приборе опасные
напряжения имеетсь только в цепи 220 V (ЦК - включ. тран-
сформатор) .
8*2. Функциональная проверка прибора и устране-
ние неисправностей* При ремонте стабилизированного выпря-
мителя необходимо пользоваться принципиальной схемой, при-
веденной в паспорте, а также в таблицей 1.
Контрольные точки схемы и самого прибора мож-
но найти таким образом: Например» U к2 - напряжение ко-
ллектора транзистора-*(Тй)в измеренное против клеммы
стабилизированного • прямите ля или V Д6 - напряжение
диод 6, причем в графе - где измеряется - указано какой
електрод или узел измеряется. Знаки, приведенные в табли-
цах, обозначают полярность напр жений, которая должна
строго соблюдаться особенно в режиме постоянного тока.
Напряжения V к2 и U кЗ могут быть подобраны и в от-
рицательном значении, причем выходные параметры выходят
из нормы.
Напряжения измерены при напряжении сети 220 V
i 4,4 V с помощью .цифрового вольтметра. Все напряжения,
указанные в таблице, измерены относительно клеммы на
выходе стабилизатора.
При нормальной работе стабилизированного выпря-
мителя ТЕС - 7М все измеренные напряжения в контрольных
точках не должны отличаться более, чем на - 3% от указанных
величин.
Измеренные величины относятся к данным, режимам
после 30 минутного предварительного включения.
При неправильной работе или при неправильно
настроенном контуре стабилизатора регулирующие транзисто-
ры КТ808А обычно выходят из строя. При сгорании или преры-
вании, чтобы обнаружить неисправность, необходимо распа-
ят перемычки, соединяющие эмиттеры, базы и коллекторы
блока 5 параллельных транзисторов. Схема имеет автомати-
ческую защиту и только аварийный режим короткого замыка-
ния на выходных клеммах если продолжается длительное время
- 16 -
внутренние короткие замыкания при непраж^ъной работе
прибора, опасны для регулирующих транзисторов.
Таблица 1*
Вид на пряжения Где изме- ряется Измеряемая величина
режим пост/! кадр.с на- ! грузкой без} нагрузки 1 режим пост, тока
1 2 8 1 4 . 5
U к2 Т2К /R6 +0,56 +1,46 +0,52
U кЗ ТЗк/ R 7 +0,58 +0,86 +0;57
цк4 Т4к /то ‘-0,35 +1,55 -8,80
U к5 тбк /mi -9,51 -12,76 -3,80
1/ Кб Тбк /Р14 -3,70 —1,84 -10,80 '
1/к7 Т7к /В15 -5,59 -6,64 +0,91
и к8 ТЗк Д18 —1,68 —1,69 +0,23
V К9 Т9к /Й19 -1,64 -1,78 +0,90
Д4, Д5 Средняя точка
анода Д4 -4,27 -2,35 -4,27
Д2& Е8/Д2 анод -12,73
дз В11/Д8 катод -12,44
Д6 1Й21/Ц6 анод -9,22
Д7 К24/Д7 катод +5,89
_ Д8 234/Д8 анод +48,90 *а*акй «>
^ПРИМЕЧАНИЕ: 1/ Напряжения стабилитронов должны находиться
в пределах давных каталога.
Характерные неисправности и способы их устранения
приведены в табл, 20
Таблица 2
№ ПО ред Неисправность Вероятная причина Способ устранения
1 2 3 4
1. Выходное напря- жение выше 15 V и не регулирует- ся Незатянуты мостики на выходных клеммах. Вышел из строя мощ- ный транзистор в регулирующей группе. Поврежден потенцио- . метр П7 Затянуть мостики Заменить транзистор Заменить потенцио- метр
24 Выходное напря- жение на регули- руется Стрелка ампер- метра не откло- няется. Стрелка откло- няется влево от нуля. Регулирующие потен- циометры поставлены в крайнее левое по-^ ложение. Вышел из строя тран- зистор в регулирую- щей группе. н «м* «м» Повернуть ось по- тенциометра П9 по часовой стрелке. Заменить транзис- тор
3. В режиме холо- Неисправность в ак- Найти и устранить
стрго хода вы- ходное напряже- ние не нулирует- ся. тинной нагрузке. неисправность.
4. Возбуждение ста- Зилизатора. Изменение фазоча- стотной характе- ристики системы в результате оста- рения элементов. Попробовать пода- вить возбуждение при помощи потен- циометра ПЗ.
- 18 -
1 2 3 1 1 4 1
5. Не горит сиг- Неисправна Заменить неисправ- ные элементы, ко- торые влияют на фазочастотную ха- рактеристику. Заменись лампоч> |
6. нальная лампоч- ка, . Нет питания или лампочка Неисправен тумблер; ку. '| 1 Заменить тумблер. !
стабилизатор большой пик на- пряжения при вы- ключении. 1
После устранения неисправностей необходимо
настроить и проверить стабилизатор,
9. Техническое обслуживание
9,1, При обслуживании прибора необходимо выпол-
нять все требования по технике безопасности, указанные в
разделе 6.
9.2, Для обезпечения надеждной работы прибора
в течение всего эксплоатационного периода необходимо свое-
временно проводить профилактические осмотры. Прибор под-
вергается 2 - мм видам профилактических осмотров:
- профилактический осмотр № 1»
- профилактический осмотр № 2,
9,3, Профилактический осмотр 1 производится
в рабочих условиях 1 раз в три месяца.
- 19 -
Профилактический осмотр й 1 включает в себя:
а/ проверку комплектации прибора -см. раздел
5.1.;
б/ внешний осмотр состояния прибора и сетевого
шнура;
в/ проверку закрепления органов управления, из-
мерительных приборов и выходных клемм;
г/ функциональную проверку (см. раздел 7 от ин-
струкции по эксплоатации).
9.4. Профилактический осмотр № 2 проводится
ремонтными мастерскими 1 раз в год с целью проверки сос-
тояния монтажа, узлов и технических характеристик прйбора.
Профилактический осмотр № 2 включает в. себя:
а/ проверку технических данных прибора (см. раз-
дел 4»2.);
б/ проверку механических креплений узлов, состоя-
ния штепсельных соединителей и органов управления;
в/ проверку состояний электрического монтажа,
качества паек* надежности электрических контактов.
После осмотра прибора необходимо почистить по-
верхности от пятен коррозии (если есть такие) и смазать
почищенное места* подтянуть винтовые соединения, поправить
дефектные пайки и пр.
9.5. Измерение технических характеристик прибо-
ра. Схема включения измерительной аппаратуры показана в
Приложении 3.
Перечень необходимых измерительных приборов при-
веден в приложении 9.
В схеме измерительной установки одновременно мо-
жет использоваться только один цифровой вольтметр (осцилло-
граф и др.), входе которого подключается к выходу стабили-
затора для измерения выходного напряжения и к выводом эта-
лонного резистора при измерении выходного тока.
Схема установки должна обеспечивать возможность
включения, выключения и получения короткого замыкания на
реостате нагрузки.
-• 20 -
После составления схемы для измерений на выходе
автотрансформатора устанавливается налржениэ 220 V i 4,4 Y
и включается питание стабилизатора*
После ЗОминутного прогрева можно начинать изме-
рения в следующим порядке:
9.5,1. Ошибка измерительных приборов*
Ошибка измерительных приборов определяется толь-
ко на больших делениях шкалы и она не должна превышать ве-
личину, допустимую для данного класса прибора.
Удобно для работы если текущая абсолютная ошиб-
ка сравнивается с вычисленной максимально допустимой абсо-
лютной ошибки соответствующего прибора,,
Абсолютная ошибка замеряется следующим образом:
а/ стрелка вольтметра (амперметра) устан©вли-
вается против соответствующего деления шкалы;
б/ снимаются показания цифрового вольтметра;
в/ величина абсолютной ошибки равна разности
показаний стрелочного и цифрового приборов*
9.5.2* Технические характеристики и режиме по-
стоянного напряжения:
а/ изменение выходного напряжения стабилизатора
при изменении напряжения питания от 187 7 до 242 V;
- стабилизатор устанавливается в режим постоян-
ного напряжения ( V & 15 V; I - 5 А);
- напряжение питания уменьшается до 187 Y и сни-
мается показание цифрового вольтметра с точностью до 4-го
знака (- 0,1/и у) *
- напряжение питания увеличивается до 242 V и
снова снимается показание цифрового вольтметра;
- разность показаний цифрового вольтметра долж-
на быть менее 2,5» Y;
- устанавливается напряжение питания 220 V;
б/ выходное сопротивление:
- режим постоянного напряжения U - 15 Y; I =
5 А;
- отчитывается с точностью до •- 0,1» Y выход-
- 21 -
ное напряжение;
- выключается реостат нагрузки;
- отчитывается изменений ( д (7 2) выходного
напряжения ;
- выключается величина выходного сопротивления
Рвых = где J.2 = 5 А;
д'! 12
в/ пульсации выходного напряжения:
- режим постоянного напряжения 17 = 0,5 V +
30 Yi I = 0,02 + -5 А; '
- эффективное Значение пульсации отчитылается
непосредственно по электронному миливольтметру;
- при помощи осиллографа производится визуаль-
ная оценка пульсации;
г/ пределы значений выходного напряжения.
Измерение осуществляется в режиме холостого
хода. Минимально© значение выходного напряжения должно
быть менее 0,5 V, а максимальное 15,5 - 0,01 V.
/ Подобными образом должны повториться измерения
для нескольких значений выходного' напряжения.
9.5.3. Технические характеристики в режиме по-
стоянного тока:
а/ изменение выходного тока при изменении напря-
жения питания от 187 до 242 V:
- установить режим постоянного тока ( V = 15 Y;
I = 5 А);
- изменяя напряжение питания от 187 до 242 Y,
снять минимальное и максимальное показания цифрового вольт-
метра, подключенного к эталонному резистору;
- изменение выходного тока должно быть менее
4,5/и А;
- установить напряжение питания 220 Y;
б/ изменение выходного тока при изменении сопро-
тивления негрузки от определенной установленной величины
до короткого замыкания на выводе;
- режим постоянного тока U = 15 V; I = 5 А;
- 22
- снять точно величину выходного тока;
- изменить сопротивление реостата от устано-
вленной до минимально возможной величины и с .помощью клю-
ча К закоротить реостата:
- изменение выходного тока должно быть менее
4,5 т А;
- восстановить значение сопротидления нагруз-
ки;
в/ пульсации выходного тока:
- режим постоянного тока V = 15 V; I = 5 А';
- эффективное значение пульсации измеряется
электронным вольтметром, подключенным к эталонному резис-
тору;
- при высоком уровне пемех эталонный резистор
и миливольтметп подключаются к выходным клеммам, осталь-
ные измерительные приборы отключаются.от этой группы;
- визуальная оценка пульсаций производится
при помощи осциллографа;
г/ пределы значений выходного тока.
Измерение осзпдествляется в режиме постоянного
тока.
Минимальное значение выходного тока установлен-
ное при помощи потенциометров ПЭ. и ШО, должно быть ме-
нее 0,02А, а максимальное 5,18 - 0,02 А.
Подобным образом должны повториться измерения
для нескольких значений выходного тока.
10. Указания по поверке прибора
10.1. Перечень контрольно-измерительной аппа-
ратуры,рекомендуемой для поверки.
- 23 -
Тип и наименование аппаратуры Используемые пределы, диапазон Погрешность
1. Регулируеммый авто- трансформатор 0 + 250 V 500 VA «»
2. Вольтметр перемен- ного тока 0 * 250 V 1,5%
3. Амперметр постоянно го тока 0 * 6А 1,5%
4. Цифровой вольтметр С разрешающей способ- ностью^ ЮТ на пре- деле Измерений 500 V
5. Осциллограф <im¥/ci>i
6. Реостат 10JX10A
7. Эталонный резистор 0,1 A2 А
8. Электронный мили- вольтметр для эффективной стойкости im v, low v 50 MHg 1,5%
ЗАМЕЧАНИЕ: Допускается использование любых измерительных
приборов с техническими параметрами не худжими
от указанных.
10.2. Условия проведения поверки
Конструкция стабилизатора позволяет использо-
вать его в следующих условиях:
а/ при температуре окружающего воздуха от +5°0
до +40°С;
б/ относительной влажности воздуха до 80% при
I температуре + 20°С ± 5°С,
— 24 —
в/ атмосферном давлении 75G - 30 мм ртутного
столба;
г/ при отсутствии бнишних факторов, которые
могут препятствовать естественному охлаждению прибора
или способствовать его непосредственному нагреванию;
д/ напряжении сети - 187 * 242 АЗ,
Внимание’
При экспдоатации лабораторного стабилизатора в
странах с тропическим климатом поставщик гарантирует его
Надежность при условии работы и хранения прибора в помеще-
ниях с искусственник! климатом,
10,3^ Методика проверки.
10.3.1. Настоящая инструкция предписывает поря-
док и методику настройки режимов по постоянному току по
контрольным точкам и снятие технически:: характеристик при-
бора ТЕС - 7М.
Режимы по постоянному току указаны в табл, 1,
а схема установки приведена в приложении о.
Значения напряжений в контрольных точках измере-
ны .цифровым вольтметром (с разрешающей способностью l^lY)
по отношению к выходной клемме ”+и стабилизатора.
При настройке режима усилителей ошибки устана-
вливаются напряжения значенйя которых подчеркнуты в таб-
лице.
10.3.2. Настройка стабилизатора в режим постоян-
ного напряжения:
а/ собрать установку по схеме9 приведенной в
приложении 3.
Подать напряжение питания 220 V - 4 V;
б/ при холостом ходе постоянно увеличивать
выходное напряжение до максимальной величины;
в/ измерить величины (7кб, О’к8, Vk9;
г/ прп несоответствии измеренных значений ста-
бпличными откорректировать напряжения 1/к9 к Uk8 посред-
ством потенциометра ПЗ;
д/ потенциометром Л5 установить максимальное
- 2b -
значение выходного напряжения 155 V;
е/ включить реостат нагрузки и увеличить«вы-
ходной ток до 5а. Плавное увеличение тока не-должно вы-
зывать резких изменений выходного напряжения:
ж/ замерить эффективное значение .пульсаций;
з/ измерить выходное сопротивление.
10,3.3. Настройка стабилизатора в режим по-
стоянного тока:
а/ Установить выходное напряжение, равное
15 V.
Реостатом PH установить максимальное значе-
ние выходного тока, но не большее 5,3 Л (при крайнем пра-
вом положении потенциометров П8 и П10);
б/ потенциометром ПВ установить величину вы-
ходного, тока 5*18 А. Проверить возможность регулирования
тока посредством потенциометров П8 и ШО;
в/ стабилизатор привести в режим постоянного
тока ( U- 15 V; Гиб А)* Измерить напряжения-1/к2, ГкЗ,
17 к4, 1/к5 и сравнить с Табличными данными. Потенциометром
П2 установить необходимые значения напряжений Uк2 и 1/кЗ;
г/ потенциометр! 118 и П10 установить в край-
нее левое положение (сопротивление нагрузки оставить без
изменения).
Потенциометром Ш. установить кшнимальное зна-
чение выходного тока, в диапазоне от - 1,8 + 1,8^Аь
Проверить и откорректировать верхнюю'(5,18 А)
и затем нижнюю границы выходного тока;
д/ замерить эффективное значение пульсаций;
е/ измерить изменение выходного тока при из-
менении сопротивления нагрузки.
10,3.4. Необходимые меры для уменьшения пуль-
саций и подавления возбуждения.
В процессе эксшгоатации в результате старения
элементов возможно увеличение пульсаций. В этом случае
необходимо принять следующие меры:
- 26 -
а/ откорректировать амплитудно-фазочеототяу»
характеристику системы при помощи потенциометра H3j
б/ изменить режим входных дифференциальных
каскадов усилителей при помощи потенциометра П4 (в режи-
ме постоянного напряжения) или П2 (в режиме постоянного
тока).
Изменение режимов транзисторов допускается при
условия, что технические параметры прибора не ухудшатся:
в/ если принятые меры не дают результате, нуж-
но искать причину в неисправности элемент од на печатной
плате, В установке или высоком уровне внешних помех.
11. Правила хранения и транспортирования
11,1, Стабилизаторы, поступившие на склад по-
требителя, могут храниться в течение 6 месяцев в заводской
упаковке.
При более продолжительном хранении стабилизато-
ры должны быть разупакованы
11.2. Приборы TEC- 7М ИТР 15,5 должны хранит!
ся в закрытых помещениях, в ьоздухе которых не должно быть
примесей паров кистол и других веществ, вредно
на стабилизаторы.
Температура окружающего воздуха должна быть от
+ 5°С до +40°0, относительная влажность до 80% (при темпе-
ратуре 20 i 5°С .
Стабилизаторы должны храниться на стеллажах в
упаковке в положении, указанном на таре, и не должны ео-
прикосатъся с отеплительными приборами и трубами.
11,3, Перевозка приборов по .железной дороге
производится в закрытых вагонах. Запрещается перевозка
в вагонах, запыленных, загрязненных или в которых транспор-
тировались химически активные вещества.
Упакованные стабилизаторы должны устанавливать-
ся в положении указанном на таре.
- 27 -
11.4. При продолжительном хранении вли продол-
жительном транспортировании прибор должен быть еаконоер-
вирован, т.е. все открытые без лакопокрытия металлические
части должны быть смазани техническим вазелином, а сам
прибор оборвут водоотталкивающей бумагой я у па «сван ниже-
описанным способом.
При расконсервац и прибор нужна почистить, ос-
мотреть и включить на 1 ч. для прогрева,
11.5. Упаковка прибора должна производиться
при температуре окружающего воздуха + 20°С - 5°С и относи-
тельной влажности до 80$.
. Прибор помещается в полиэтиленеэ ай упаковочный
мешочек в вертикальном положении сетевой шнур укладывается
на передней панели, причем часть его вместе со штепсельной
вилкой должна быть обернута бумагой.
В таком виде прибор помещается в ящик о влаго-
защитной облицовкой.
11.6, После продолжительного транспортирования
или хранения освобожденный от упаковки прибор должен быть
выдержан в течение 8 часов в условиях, указанных в разделе
2,1,6.1,
12. Приложения
1, Блок - схема.
2. Выходная характеристика стабилизатора,
3. Общий вид передн. панели,
4. Вид сзади.
5е Блок-схема измерительной установки.
6.
Прит
цией - табл. 3.
7. Расположение элементов и узлов в кадхе*
8. Расположение элементов на печатной плате,
9. Перечень необходимых измеритальиых приборов.
10. Данные силового трансформатора.
11. Перечень взаимодаменяемых элементов и деталей
- 28 -
Приложение № 1
Блок - схема
Приложение > 2
Выходная характеристика стабилизатора
Приложение > 3
Общий вид (переда, панели}
Расположение органов управления и контроля на перед-
ней панели.
- 31 -
Приложение 4
0
Вид сзади
- 32 -
Приложение 5
Блок-схема измерительней установки
Перечень элементов изделия ТЕС-7М
п/п Схем*- ное обо- значе- ние Наименование Основные данные другие параметры
значе- ние отклон.
1 2 3 4 5 6
1. Р 1 Резистор РИМ - 0,5 160 5% 0,5 W
2, Р 2 и шва 510 91
3, Р 3 п ава» «и» 5,6 И 91 ам аМ*
4. Р 4 п •я» . 120 х."*. 99
5. Р 5 99 ааа» « 5,1 к /
6. Р 6 Н 10 к
7. Р 7 и авав 10 к 99 4а* *» J”*
8. Р 8 * 99 « ваа» 2,7 к 99 «м» ВВ»
9. Р 9 Т! м> «аа» 5,1 к t! айв » It **
10, Р10 99 м» 3,3 к 99 «Ч» •• н «к»
11. Р11 И «а» 3,3 к — М— II
12, Р12 2,4 к * 99 «» ««• , н мм»
13, Р13 п •в» В» 6,2 к » Маа «ВМ н «» «V
14, Р14 и аа» амв 3,3 к н •ваа ава »
15, Р15 ft ава» мав 3,3 к 99 «» 91
16, Р16 (1 •а» ава 2,4 к н в* «а» 99
17, Р17 ft м 5,1 к н мв ма 99
18. Р18 10 к и е «а» н
19. Р19 10 к 91 «М W 99
20, Р20 99 « 3,3 -к н я» *» н а» ам»
21. Р21 — П— 270 II
22. Р22 91 «в» *-• 22 к 99 н
23. Р23 — П—. 5,1 к 99 ама* 99
24. Р24 — 1?— 910 99 - <>* «а» 99 «W "»
34 -
Приложение 6 продолжение
1 2 3 4 5 6
25» Р25 Резистор 05-16 Т 0,51 5% 5 W
26. Р26 И Ж» "• 0,51 v Н аж аж tt аж> «ж
27. Р27 ft жа жа 0,51 1! Жа аж
28. Р28 Резистор РПМ-0,5 10 к II аж жа 0,5 W
29. Р29 2,7 к н «ж ж If «ж аж
30. РЗО — 1,5 к и аж жа tt
31. Р31 Резистор 05-16 Т 0,1 5 W
32. Р32 и Ж Ж 0,1 ж”ж
33. РЗЗ ft 0,1 II Жа «ж II аж аж
34. Р34 ft , Ж «М* 0,1 Л Ж.Н«Ж « •ж ж
35. Р35 и «ж аж 0,1л. ft II
36 Р36 Резистор МЛТ-1 15ОЛ 10% 1 W
37. Р37 tt а» аж 150 Л. ft tt
38. Р38 Резистор WIT-2 1,2 к-О- 2 W
39. Р39 4-”- 1,2 кл ft _tt_
40. Р40 Резистор РПМ-0^5 510 . , 5% 0,5 W
41. Р41 «МНж. 220 H3.V ft Ж tt ж» ж
42< Р42 — П — 200Л f? аж Ж ж”ж
43. Р43 ft ж ж» 200 ль ft Ж «Ж
44. Р44 Резистор 05-16 Т 0,51 Л -a’L 5 1
45. П 1 Потенциометр 0115-^2 100 л 10% 1 W
46л П 2 4*7. к-ft и •ж аж
47. П 3 аж ж 10 к Гь *.”4. tt аж ж»
48. П 4 _н_ 4,7 к л SI аж аж
49„ П 5 II ж» «ж 10 ш и”-
50. П 8 1! 10 к л жаПаж II
51. П 6 Р - 4 , 10 к_п_ tt аж Ж 3 w
52. П 7 * 47 к ль tl аж ж -жИжа
53. П 9 II «Ж Жа 500 жаПжа ж”ж
54. ЛИ 1 К Si. п аж жа ft
55. С 2 Конденсатор КМПТ-Пр-96 G8n р 63 V
56. С 5 47 пр ж”ж
- 35 -
Приложение 6 продолжение
1 1 1 2 3 1 4 5 6
57. С 8 Конденсатор КМНТ-Пр-96 15p.JP • 63 V
58. С 3 1 470КГ И «*
59. С 6 Конденсатор электрод.
КВА - И 470^? 25 V
60. С 1 Конденсатор электрол.
iooo^p 70 V
1 61. с 4 Конденсатор электрол.
е 100^5 25 V
1 62. С 7 Конденсатор электрол. . !
е£па 5000/uJ? 35 V
63. С 9 Конденсатор электрол.
E2.V7A i 5000/хГ н
1 /64. Д 1 Диод Д814А
65. Д 2 Диод Д814Д
1 66. Д 3 п п
1 67. Д'4 Д219А
68. Д 5
1 69. Д 6 Д818Г
70. Д 7 КС 156 А
| 71. Д 8 Д814А
72. Д 9 Д226А/КД 1101/
73. дю Д242А /КД2001/ . I >
74. ди
1 75. Д12 п п '<W W» 1
| 76. Д13 и н М» Мм» *мв
77. Д14 Д226Д /КД1101/
78. Д15 (1 » «м. «в* «и.
79. Д16
80. Д17 и н
81. Д18 - ~ Д242Б /КД2003/
82. Т 1 Транзистор КТ 801 Б
| 83 4 Т 2 Транзистор 2Т 3502
- 36 -
Приложение 6 продолжение
1 2 3 1 4 5 6
84. Т 3 . Транзистор 2Т 3502
85. ' Т 4 1
86. Т 5 н I ^N> I
87. Т 6 If I «м «м. 1
88. Т 7 « 1
89. Т 8 н I
90. Т 9 и 1 «М» *" 1
91. Т 11 Транзистор 2Т 3502
92. Т12 Транзистор 2Т 3532
93. Т10 Транзистор П701А
94. Т13 И 1
95. Т14 Транзистор КТ 308 А I
96. Т15 ' 1
‘ 97. Т16 —1
98. Т17 —1
99. Т18 и 1
•100. ЦК1 'Гумблер лампочка сигн. 1
101. Гл1 Лампочка- сигнальная ОН 135 160 V
102. Пр1 ' Предохранитель 2 А 250 V
103. Пр2 2 А
104. Тр1 Трансформатор Л14.702.084
105. А Амперметр 4М31 5А 2,5%
106. у Вольтметр 4М31 15V 2,|5%
Расположение элементов
и узлов в кожухе
— 38
4М»
Приложение & 8
Расположение элементов на печатной плате
- 39 -
Измеренное значение
№ Напря- жение Контрольные точки (электроды). Режим посто- янного наир. Режим постоял, тока
вкл. X выкл.
1 2 3 4 5 6
1. к2 Т 2 коллектор /Я 6 0,56 1,46 0,52
2. кЗ Т 3 коллектор /К 7 0,58 0,86 0,57
3. к4 Т 4 коллектор /1Ц0 -0,35 1,55 -3,80
4, кб Т 5 коллектор Д11 -9,51 -12,76 -3,80
5. Кб *£ 6 коллектор /К14 -3,70 -1,84 - -10,80
6. к7 Т 7 коллектор /В15 -5,59 -6,64 0,91
7. к8 Т 8 коллектор /В18 -1,68 *>1,69 0,23
8. к9 Т 9 коллектор /В19 41,64 -1,78 0,90
9» 4,5 Д4, Д5 анод /П 3 -4,27 -2,35 -4,27
10. 2 В 8 /Д2 анод / «в 12,73
И* 3 В11/ДЗ катод «м> -12,44 «»
12. 6 В21/Д6 анод -9,-22 ж»
7 В24/Д7 катод мм 5,83 —
14. 8 Р36/Д8 анод Ml 5,89 мм
м.
ЗАМЕЧАНИЕ: Напряжения измерены при выходных параметрах
15 в, 5 А по отношению к клемме ”+” стабили-
затора.
Перечень необходимых измерительных
приборов
1У Регулирующей автотрансформатор о
выходным напряжением от 150 в до 250 в* мощностью
500 ва.
2. Вольтметр переменного тока с диапа*
зонам измерений до 250 в и клабсом точности 1,,5>
3Ф Амперметр постоянного тока с диапа-
зоном измерений до 6а и классам точности 1,5.
4й Цифровой вольтметр с разрешающей
способностью не хуже 1 мв в Диапазоне до 100 н.
5. Осциллограф с входной чувствитель-
ностью не хуже 1 мв/см.
6. Реостат 10 ом, 10 а.
7, Эталонный резистор 0,1 ома.
8. Переключатель 250 в, 10 а*
Электронный миливольметр для измерь
эффективных значений с диапазонами измереней 1 мве И
мв и частотной полосой 50 клало точности 1,5.
ЗАМЕЧАНИЕ: Допускается использование любых измерив
тельных приборов с техническими пара-
метрами не худжими от указанных в спиоз^
Данные силового трансформатора
Ваводы Число вотков Провод Диаметр провода (мм) Напряжение при холостом ходе ч (в)
1-2 700 ПЕГ-1В 0/69 220
10 160 ПЖ.1В 0,31 •W
3-4 116 6/81 36
5-6 44 ПЕЗ>1В 1 0,61 13,5
7-8 71 ПЕТ-1В 1,81 22
8-9 4 JEWte 1,81 1
Перечень взаимозаменяемых элементов и
деталей
й Схемное Наименование Тип по схеме технические данные Произво дитель • Эквивалентный тип, техни- ческие, данные Произ- водит. Замыкан.
1 2 3 4 5 6 7 8
1. 2. Т2-Т9 ДИ Д4, Д5 Транзистор Диод 2Т 3502 Д219А НРБ СССР 2Т3167;2Т3168;2Т3169;ВС23? ВС238;ВС239;2Т3511;2Т3512 Д220, Д220 А, Д220Б 2Д5612, 2Д5613, 2Д5614 НРБ СССР Эквив. транзис- тора
3. Д14-Д17 Д9 Диод Д216Д КД 1101 СССР : НРБ Д226Г;Д226В;Д226Б : кдиой, вдиоз, КД1Ю4 СССР НРБ
4. Д10-Д13 Диод Д242А КД 2001 СССР НРБ Д243А, Д245А КД2004, ВД2007 СССР НРБ
5. Д18 Диод Д242Б СССР Д242;Д243;Д245-;Д2’46 СССР с любым ИНДЕКСОМ
6, R 21 Резистор Р1Ш-0,5,270,5$ НРБ РПМ-0,5; 300, 5$ . НРБ
7. R38,P39 Резистор МЛТ-2, 1,2k, 10$ СССР МЛТ-2, 1,1к, 5$ СССР
3. С 1 Конденсатор электрод. EtWA, lOO^P 70 V ПНР ЕАУТ,ТСС5151 или др. тип 1000м 63 и 70 или 83 Y ГДР
1 2 8 4 5 6 7 8
9. 04 Конденсатор электрод:. EZYYA 1000 м£ 25 V ПНР Е/УТ, TG15151 ели др.тип 1000 мР, 25 или 35 V ГДР
10. 07, 09 Конденсатор EZYYA 5000 м£ ПНР Е1УТ, TGZ.5151 ио др.тип т>]тр
электрол. 35 Y 5000 мР, 35 или 40 V
11. Т14-Т18 Транзистор КТ 808 А СССР 2 3055, КД 502,~КД 502 УНР 4 шт»
- КД 606, КД 607 ЧССР 5 шт.
12. Y Вольтметр Ж1„ 15Y кл. 2,5 НРБ МР40, 15 Х-кл. 2,5 ЧССР
13. A Амперметр 4М31, 5А, кл. 2.5 НРБ МР40, 6А, кл. 2,5 ЧССР
14. П6,П7,П9 Потенциометр- В - 4, 10% УНР Другой тип провал» потенциом. ПНР
П10 провологн. 3YY 2 ♦ 3 YY ГДР
flГ\Ъ g-'-A •
эксперт
ЗАВОД .АНАЛИТИК’
МИХАЙЛОВГРАД
УПАКОВОЧНЫ лист
ВЕС БРУТТО /У'. , иг
ВЕС НЕТТО_//___; кг
1АКАЗЧИК: В[О „МАШПРИБОРИНТОРГ* — МОСКВА
3KKK3,6W%'9'^$3^<%
. НАРЯД:££/38 ^6
Подробный перечень упакммник предметов с указанием типа, камера ревмера изделия Количестве товара Примечание
иоличес. праборюв (игтук) еавчее. (ящик) него иг бруто иг
тег- /1 / !
ft*16 3 — —
Упаковку прокзводктел:
