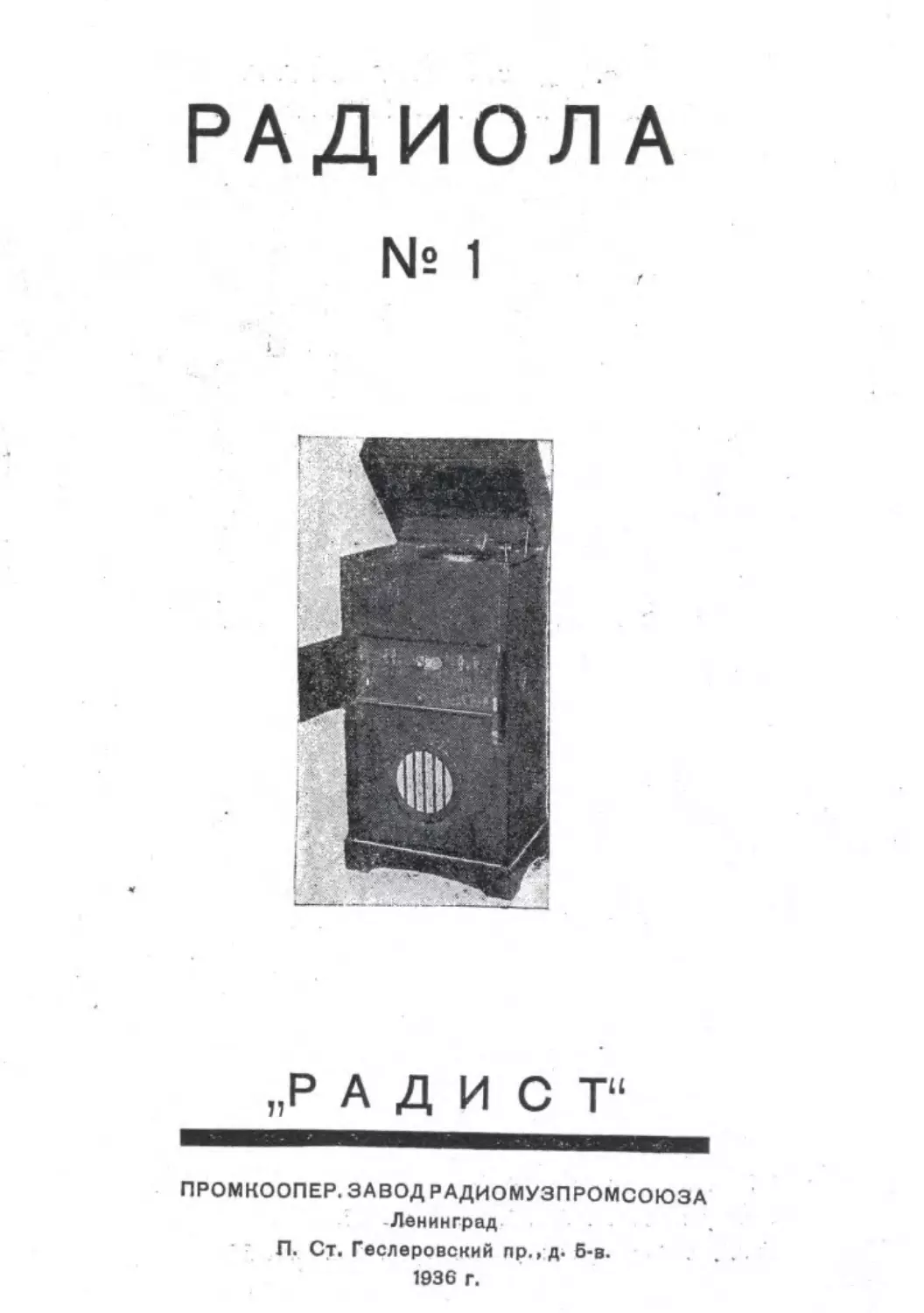

РАДИОЛА
№ 1
„РАДИО Т“
ПРОМКООПЕР. ЗАВОД РАДИОМУЗПРОМСОЮЗА
Ленинград
П. Ст. Геслеровский пр.,д. б-в.
1936 г.
J
Отв. редактор инж. РАММ Г. Я.
Техн, редактор ЛАВРИНОВИЧ В. Ф.
Составил инж. БЕЕРВАЛЬД П. И.
Объем 1 авт. лист 82 X ИО.
Ленгор.-.нт 12916. Тир. 1.000. Зак. 2035.
Тип. им. Володарского, Ленинград, Фонтанка 57
Радиола № 1 представляет собой комбиниро-
ванное устройство, состоящее из радио-граммо-
фона и приемника, работающее на электро-дина-
мический громкого-
воритель. Питание
радиолы произво-
дится включением в
сеть переменного
тока, напряжением
ПО, 127 или 220
вольт.
Радиола — смон-
тирована в деревян-
ном полированном
я щ и к е размером
50 х 38 X 200 см.
В верхней части
ящика, под крышкой
расположено грам-
мофонное устрой-
ство, в средней ча-
сти приемник и в
нижней части ящика
громкоговоритель и
выпрямитель с филь-
тром.
Радиол а №1 пред
назначена для обслу-
живания клубов, домов отдыха и т. п., а также
для индивидуального пользования.
Выходная мощность радиолы, равная 3-м ват-
там, является достаточной для питания 2-х электро-
динамических громкоговорителей или 20-ти элек-
тро-магнитных репродукторов типа „РЕКОРД*,
одновременно с громкоговорителем смонтирован-
ным в радиоле. При выключенном громко говори-
теле радиолы выходная мощность достаточна для
питания 30-ти „РЕКОРДОВ**.
Приемник радиолы дает максимум того, что
может дать современный приемник прямого уси-
ления, как по чувствительности, так и по изби-
рательности. Причем, особое внимание, при кон-
струировании Радиолы № 1 обращено на высокую
художественность воспроизведения звука и наи-
более простое управление.
Для возможности применения радиолы там,
где большая громкость нежелательна, имеется
специальное приспособление (волюмконтроль),
позволяющей в широких пределах регулировать
громкость, как при работе от приемника, так и
при работе от граммофона.
Потребление энергии из сети переменного
тока необходимой для работы Радиолы № 1 весьма
мало и составляет всего 80 ватт.
Схема и конструкция:
Приемник Радиолы №1, шестиламповый, соб-
ран по схеме 2 — V — 2.
Две первые лампы (СО-124) усиливают высо-
кую частоту, 3-я лампа —детекторная (СО—118),
4-я — первая лампа усиления низкой частоты и
две последние лампы (УО-104) включены по схеме
пуш-пул.
В своей схеме приемник имеет 4 контура.
Два первых (L, Cj и L., С2) образует полосовый
фильтр с емкостной связью (конденсатором Св)
(см. схему). Связь с антенной — емкостная (конден-
сатор С5).
Переменные конденсаторы всех четырех кон-
туров (Сц С2, С3 и С<) посажены на общую ось.
Врещение конденсаторов достигается верниером,
на барабане, которого имеется шкала для
настройки. Три конденсатора снабжены рычаж-
ками для коррекции. Ручка верниера помещена
в средней части вертикальной панели приемника,
на этой же панели помещены рычажки корр кции.
Контурные катушки (Ln L2, L3 и L<) цилиндри-
ческие, однослойные имеют по 3 секции. Приме-
нением 3-х секций обеспечивается перекрытие не-
прерывного диапазона от 200 м до 2000 м.
Переключение диапазонов производится ком-
бинированным переключателем, ручка которого
выведена на правую стенку ящика. Этот же пе-
реключатель в четвертом своем положении пере-
ключает схему на работу от звукоснимателя (адап-
тера).
Применение двух каскадов усиления высокой
частоты на лампах с экранирующими сетками
позволяет не применять обратной связи, благо-
даря чему упрощается настройка приемника и
обеспечивается неискаженный прием.
Катушки тщательно экранированы алюминие-
выми экранами, что гарантирует устойчивую ра-
боту приемника по всему диапазону. Для этой же
цели включены развязки во все анодные и сеточ-
ные цепи ламп.
Регулировка громкости при работе с эфира
осуществляется изменением величины смешения
на сетке ламп высокой частоты. Ручка регули-
ровки громкости помещена на вертикальной па-
нели под ручкой настройки.
Детекторная лампа (СО—118) при работе
с адаптера является первой лампой усиления низ-
кой ча тоты и при соответствующем положении
ручки переключателя диапазонов получает необ-
ходимое смешение от сопротивления R=o.
Оконечный каскад усиления низкой частоты,
построенный по схеме пуш-пул, дает максималь-
ное использование двух последних ламп УО — 104,
при наименьших искажениях.
Выходной трансформатор (Тр — 2) имеет осо-
бые обмотки для включения дополнительных
громкоговорителей электро-динамического или
электро-магнитного типа.
Электро-динамический громкоговоритель Ради-
олы № 1, расчитанный в основном для работы
от полной мощности выходного каскада, по своей
чувствительности вполне пригоден и для работы
частью этой мощности, т. е. при одновременном
включении еще двух электро-динамических громко-
говорителей или 20-ти .Рекордов".
Подмагничивание электро-динамического гром-
коговорителя производится анодным током всех
ламп приемника, т. е. катушка подмагничивания
включена в схему в качестве дросселя фильтра.
При включении дополнительных динамиков, пос-
ледние должны иметь самостоятельное подмагни-
чивание постоянным током.
Приемник Радиолы Ха 1 монтируется на ме-
таллическом шасси.
В задней части шасси расположены четыре
пары контактных гнезд, в которые включаются
(считая слева) вилка адаптера и —анодное на-
пряжение от выпрямителя, размещенного в ниж-
ней части ящика, напряжение для накала ламп,
подводимое также из нижней части ящика, ввод
земля и антенна.
Все гнезда снабжены
писями.
Вы прямительное
устройство Радиолы
№ 1 расположено в
нижней части ящика и
состоит из трансформа-
тора питания, кенот-
рона (ВО-116) и ^“-об-
разного фильтра. Ке-
нотрон установлен не-
посредственно на ге-
тинаксовом щитке
трансформатора, на ко-
тором кроме того по-
мещены предохрани-
тель типа БОЗЕ и пе-
реключатель для на-
пряжения сети в ПО
127 или 220 вольт.
Включение обмоток
трансформатора при
том или ином напря-
жении сети произво-
дится посредством вил-
ки, которая включается
одним своим концом
соответствующими над-
в среднее гнездо, а другим, в одно из 3-х гнезд
расположенных вокруг него.
У гнезд имеются надписи, указывающие соот-
ветствующие напряжения сети.
Благодаря тщательно сконструированному
фильтрирующему устройству, фон, обусловленный
питанием приемника от сети переменного тока,
доведен до минимума.
Граммофонная часть Радиолы № 1 состоит из
синхронного мотора с диском, изготовляемого
заводом „Электроприбор", адаптера (звукоснима-
теля) с тонармом и регулятора громкости.
Все граммофонное устройство расположено
в верхней части ящика, непосредственно под
крышкой. Рядом с диском помещены две иголь-
ницы: для игранных и новых иголок.
Включение Радиолы № 1 и настройка.
Перед включением радиолы в осветительную
сеть переменного тока необходимо выяснить ка-
ково напряжение сети. После этого открывают
заднюю стенку нижней части ящика, повернув
придерживающие стенку защелки и переставляют
вилку переключатетя напряжения сети, помещен-
ную на гетннаксовом щитке трансформатора пи-
тания в соответствующее положение (как указы-
валось выше, вилка должна одним своим концом
входить в среднее гнездо, а другим в гнездо
с указанием напряжения сети). Необходимо сле-
дить за тем, чтобы вилка сидела в гнездах плотно
и тем самым обеспечивала хороший контакт.
Все радиолы выпускаются заводом включен-
ными на 127 вольт п?сле того, как установлено,
что трансформатор включен правильно, можно
приступить к расстановке ламп.
В нижней части ящика, на том же щитке
трансформатора питания, на котором находится пе-
реключатель сети устанавливается кенотрон ВО-116
Остальные лампы устанавливаются на шасси
приемника радиолы. Для этого, надо снять сред-
нюю часть задней стенки, так же укрепленную за-
щелками. Порядок расположения ламп на шасси,
считая слева, следующий СО-118 (детекторная),
СО 124 (2-я лампа усилителя выс. части), СО-
124 (1-я лампа усилителя выс. части), СО-118
(1-я лампа усилителя низкой частоты), две лампы
УО-104 (оконечного каскада усилителя низкой
частоты).
К лампам СО-124 подводятся концы проводов,
идущие от контурных катушек через аллюминие-
вые экраны: к левой лампе СО—124, от крайней
левой, к правой лампе от следующей катушки.
Проводники укрепляются к анодным клеммам,
находящимся сверху на баллоне ламп. Необхо-
димо следить за тем, чтобы лампы входили в па-
нельки до упора, а также чтобы анодные провод-
ники были плотно привинчены к анодным клем-
мам ламп и обеспечивали надежный контакт.
После того, как вставлены провода питания
в две средние пары гнезд, на задней стороне
шасси, согласно надписей (см. выше), необходимо
приключить к правому крайнему гнезду провод
антенны и к следующему гнезду землю. Проверив
еще раз правильность всех включений можно
вставить вилку шнура питания в штепсельную
розетку осветительной сети и приемник готов
к действию.
За 30—40 секунд до начала приема, при помощи
выключателя находящегося в левой части пане-
ли управления приемника, включается питающий
ток, после чего можно приступить к настройке.
Предварительно надо поставить ручку переклю-
чения диапазонов на диапазон, в котором распо-
ложена желаемая станция.
(Выключатель включен при нижнем положении
его ручки и выключен при верхнем).
Настройка приемника производится ручкой,
расположенной в середине панели приемника.
Порядок настройки
Ручку регулятора громкости (в нижней части
•передней панели) ставят в некоторое среднее по-
ложение, затем медленным вращением ручки на-
стройки добиваются максимальной слышимости
желаемой станции. После этого можно путем по-
очередного покачивания ручек коррекции добиться
полной чистоты и ясности звука. Далее вращая
ручку регулировки громкости добиваются желае-
мой громкости воспроизведения в соответствии
с помещением и числом слушателей.
Слышимость радиостанции бывает различна
в зависимости от внешних условий, к которым
относятся географические условия данной местно-
сти, метеорологические условия, а также время
года и суток когда производится прием.
Прием волн радиовещательного диапазона зи-
мой лучше, чем летом и ночью лучше, чем днем.
Климатические и метеорологические причины
связанные с данной местностью, оказывают силь-
ное влияние не только на силу приема, но и на
чистоту его.
— и —
Разряды атмосферного электричества создают
шумы и трески иногда сильно мешающие радио-
приему.
Особенно сильно проявляют сеоя атмосферные
разряды в жаркое летнее время, но и зимой они
также дают себя чувствовать.
Кроме перечисленных причин, помехами радио-
приема, особенно в больших промышленных цент-
рах, являются электрические и магнитные поля,
создаваемые всевозможными электрическими ап-
паратами, как-то: моторы, динамо,трамвай,сигналь-
ные фонари, эл.-медицинские приборы и мн. друг.
Все перечисленные помехи вызывают появле-
ние при радиоприеме посторонних шумов и
тресков, в борьбе с которыми техника еше не
сказала свое последнее слово.
Для уменьшения влияния помех на качество
радиоприема, не следует применять больших ан-
тенн, которые при столь чувствительном прием-
нике как Радиола № 1 на увеличение силы при-
ема не оказывают заметного действия.
Длина горизонтальной йастн. антенны не должна
превышать 20 метров. Антенны меньшего размера
также в большинстве случаев оказываются jocia-
точными.
В некоторых случаях удовлетворительный даль-
ний прием может быть осушествен на комнатную
антенну, особенно это относится к высоко рас-
положенным этажам.
Особое внимание должно быть обращено на
качество заземления.
Заземление не обладающее достаточно малым
сопротивлением или, что еще хуже, плохими кон-
тактами не только уменьшает чувствительность
приемника, но и служит причиной возникнове-
ния шумов и тресков.
Заземление в городских условиях осущест-
вляется присоединением к трубам водопровода.
Присоединение провода заземления должно
быть сделано обязательно к трубе, подводящей
чистую воду, т. к. сточные и фановые трубы
обладают большим сопротивлением.
Место присоединения провода к трубе, как и
сам провод должны быть предварительно тща-
тельно защищены.
В загородных условиях заземление осущест-
вляется присоединением провода заземления
(путем хорошей пайки) к зарытому на глубине
грунтовых вод, металлическому предмету (мед-
ному или цинковому).
Весьма хорошим заземлением является также
соединение с рекой, озером, прудом, колодцем
и т. п.
Воспроизведение граммофонной записи
Граммофонная часть Радиолы № 1 помещается,
как указывалось выше, в верхней части ящика
непосредственно пол крышкой и состоит из син-
хронного мотора с диском, адаптера (звукоснима-
теля) с тонармом, приспособления для автомати-
ческой остановки мотора (автостопа) и регуля-
тора громкости.
Тонарм адаптера укреплен на этроловой ко-
лонке, снабженной двумя штепсельными поисками,
вставляемыми в гнезда в правом заднем углу
верхней панели.
При выпуске с завода, силовая часть Радиолы
№ 1, как указано выше, включается на напряже-
ние сети 127 вольт.
При сети ПО вольт мотор остается включен-
ным на 127 вольт, при сети же 220 вольт необхо-
димо произвести соответствующее переключение
мотора согласно схеме, помещенной на граммо-
фонном диске.
Включение мотора производится тем же выклю-
чателем, которым включается приемник, т. е. рас-
положенным на вертикальной панели приемника.
Кроме этого выключателя для включения мотора
необходимо нажать металлическую колонку „авто-
стопа-, создающую контакт в цепи мотора.
Для приведения во вращение мотора необхо-
димо слегка раскрутить диск рукой, после чего
мотор начнет работать.
Синхронный мотор расчитан на стандартное
число оборотов, вследствие чего регулятор ско-
рости вращения диска отсутствует.
Устройство .автостопа" дает возможность оста-
навливать мотор по окончании пластинки или в лю-
бом другом месте ее, в зависимости оттого, когда
тонарм коснется рычага .автостопа". Поэтому ры-
чаг должен быть перед проигрыванием пластинки
установлен в желаемое положение. Прикосновение
тонарма к рычагу .автостопа" влечет за собой под-
нятие колонки и выключение контакта в цепи
мотора, вследствие чего мотор останавливается.
Перед пуском следующей пластинки колонка
автостопа должна быть снова надавлена для вклю-
чения мотора.
При воспроизведении граммофонной записи,
для получения большей громкости, адаптер вклю-
чается на детекторную лампу, которая в этом
случае выполняет работу усилительной лампы
низкой частоты.
Указанное переключение производится уста-
новкой ручки переключателя диапазонов (с пра-
вой стороны ящика) в положение „адаптер".
Таким образом для воспроизведения граммзапи-
си необходимо проделать следующие манипуляции:
1) включить общий выключатель на панели
приемника,
2) ручку переключателя диапазонов установить
в положение „адаптер*.
3) Положить граммофонную пластинку на диск.
4) Установить положение рычажка .автостопа".
5) Нажать кнопку „автостопа".
6) Раскрутить рукой мотор.
7) Когда мотор начал равномерно вращаться,
на пластинку у ее наружного края поставить
адаптер с иглой.
Примечание. Для сохранения пластинок необ-
ходимо:
1) Перед проигрыванием пластинки слегка проте-
реть ее бархатом.
2) Не пользоваться одной иглой бо ее чем для
2-х проигрываний пластинки.
Радиола должна находится в сухом помещении
с комнатной температурой.
Вне работы вилка шнура должна быть обяза-
тельно вынута из сетевой штепсельной розетки.
Антенна должна быть заземлена.
Верхняя крышка, дверцы приемника (на перед-
ней стенке) и задние стенки должны быть закры-
ты и вся радиола накрыта чехлом.
Перед включением Радиолы в сеть убеди-
тесь в правильности включения трансформа-
тора питания соответственно напряжению Ва-
шей сети.
Неисправности, могущие произойти в радиоле
Неисправности, которые могут произойти
в радиоле в большинстве случаев сводятся к не-
достаточно внимательному отношению оператора
и заключаются в неправильном присоединении
какого либо провода, сгорании одной из ламп
и т. п.
Меньше всего возможны неисправности в де-
талях или в схеме самого приемника, т. к. по-
следние тщательно испытываются при выпуске
с завода. Поэтому, в случае обнаружения какой
либо неполадки при приеме или при включении
ни в коем случае не рекомендуется
разбирать приемник, а необходимо тща-
тельно исследовать все внешние причины.
Для облегчения этой работы дана нижеследую-
щая таблица.
Рекомендуется особенно внимательно ознако-
миться с первой графой таблицы, чтобы поста-
вить правильный диагноз.
В чем выражается Причины Устранение
неисправность неисправности неисправности
1. Полное отсутствие слышимости с эфира и с граммпластинки
1. Все лампы приемника и освещающая лампочка не накалены. Не накали- вается также настольная лампа, включенная вту-жс штепсельную розетку Отсутствие на- пряжения в штепсельной розетке, вслед- ствие перего- ревшего предо- хранителя Поставить но- вый предохра- нитель в штеп- сельную ро- зетку
2. Нс накалена одна из ламп приемника Нет контакта между ножками накала и гнез- дами ламповой панели или пе- регорела лампа Разжать ножем ножки у ламп, если после это- го лампа нс на- калилась, заме- нить лампу
3. Все лампы нс накалены, граммофонный диск нс вращается, в штепсель- ной розетке напряжение имеется Сгорел предо- хранитель в ра- диоле Поставить но- вый предохра- нитель на щит- ке трансформа- тора питания
4. Все лампы приемника накалены Неправильно расставлены лампы Проверить со- ответствуют ли марки ламп ука- занным на шасси
В чем выражается Причины Устранение
неисправность неисправности неисправности
II. Полное отсутствие слышимости с прием- ника. с граммпластннки работа нормальная
5. Все лампы накалены Отвинтился у лампы усил. выс. част. (СО-124) анод- ный провод или отсутствует контакт между ножками лампы и гнездами лам- повой панели Закрепить про- вод у анода лампы (СО-124), разжать ножки ножем
III. Полное отсутствие слышимое и граммпла- стинкн, приемник ра- ботает 1. Ножки ко- лонки тонарма адаптера не дают контакта с гнездами 1. Разжать но- жем ножки ко- лонки тонарма
2. Вилки адап- терного шпура не дают кон- такта с гнездами на панели, при- емника 2. Разжать нож- ки у вилки
В чем выражается неисправность Причины неисправности Устранение неисправности
3. Ручка пере- ключателя диа- пазонов не по- ставлена на .адаптер* 3. Повернуть ручку переклю- чателя диапазо- нов на положе- ние .адаптер*
4. Регулятор громкости (вл граммофонной панели) выклю- чен до крайнего положеннн 4. Включить ре- гулятор гром- кости
IV. Слышимость радио- приемника и граммза- писи есть, но недоста- точно громко
1. Мало питаю- щее напряжение 1. Проверить правильно ли включена вилка
переключателя
на силовом
трансформа-
торе, т. е. соот-
ветствует ли по-
ложение вилки
напряжению ва-
шей сети
В чем выражается
неисправность
Причины
неисправности
Устранение
неисправности
2. Одна или
несколько ламп
потеряли эмис-
сию
2. Заменяя по-
переменно ка-
ждую лампу но-
вой, определить
негодную лампу
и сменить ее
3. Кенотрон
(ВО-116) поте-
рял эмиссию
3. Заменить.ке-
нотрон новым
4. Большое со-
противление ан-
тенны или зазе-
мления
I
4. Проверить
все контакты
антенны в зазе-
мления у гнезд
приемника, на-
пример место
присоединения
антенны к гро-
зовому переклю-
чателю, место
присоединения
провода зазе-
мления к водо-
проводной
трубе и т. п.
В чем выражается неисправность Причины неисправности Устранение неисправности
V. Слышимость нор- мальная, но переби- вается тресками и пе- рерывами •
1. Плохие кон- такты в цепи ан- тенны или зазе- мления 1. Проверить все контакты в цепи антенны и заземления
2. Антенна пе- риодически прикасается к крыше, к де- ревьям и т. п. 2. Устранить касание
3. Плохие кон- такты между ножками ламп и гнездами, а так-же между анодными клем- мами СО-124 и проводами 3. Разжать нож- ки ламп, под- жать анодные клеммы
1 4. Если при от- ключении ан- тенны и земли трески прекра- щаются, — при- чиной являются внешние помехи (См. стр. 7)
Завод радиоизделий .РАДИСТ*
Ленинград, Геслеровский, 5-в
Отметка ОТК
Извещение
При эксплоатации изготовленной Вами Радиолы № 1
за № ........ выпущенной —..........-.....1936 г.
обнаружено следующее.
В приемнике: ....-.....—.................
В граммофоне:
Радиола № 1 включалась в сеть
...—- тока напряжения .................. вольт.
Радиола № 1 используется для слушания в
Радиола № 1 приобретена в ............................ ...
(наименование торгующей орган.)
----------------------< (....) 19............
Адрес радиослушателя:
- .......................... дом №....... кв. №......
(область, город, улииа)
(фамилия)
ЛI и Л2 —Лампа т. Со —124
ЛЗ и Л4 — , . Ср- 118
Л5 и Л6 — . . Уо—104
Л7 — . . Во —116
L 1, 2, 3 и 1 Катушки самоиндукции:
I секция — 60 витк. пров. П.Э. 0 0.3
II . —120 . . П.Э. 0 0,2
III . — 250 . П.Э. — 0.12
Д1.2 и 3— Дроссель высокой частоты 2.000 витк. пров. П.Э. 0 0,1
Д4 — Дроссель низкой частоты сердеч. сеч. 20 X 40 мм;
провод — 0,15 П.Э. 10,000 витк.
Тр. 1—Трансформ, между ламп, сердеч. сеч. 20X40 мм
1 обм.— 8,000 витк. пр. П.Э. 0 0.1
И . — 2 X 4000 витк. пр. П.Э. — 0.1 -г» Г
Тр. 2 — Трансформатор выходной, сердеч. сеч. 30X30 мм
I обм. — 1400X2 витк. пров. П.Э. —0,2
П . — 130X2 . ПЭ.— 1,2
Тр. 3 — Трансформ, силовой: сердеч. сеч. 50X30 мм
I обм. — 400 -f- 56 4- 344 витк. пр. П.Э. — 0,55
П . — 1550 4- 1550 витк. пр. П.Э. — 0,20
Ш . . - 8,5 4-8,5 витк. пр. ПЭ. —1,1 • 'У:
•- IV , — 8,5 4-8,5 „ . П,Э. — 1,4—1,5 - Г::
З.К.— Звуковая катушка Эл-дин. гроыкогов. 120 в.
пр. П.Э. —0,16 сопрот. 12 ом. (намотка в 4 ряд.)
К.П.— Катушка подмагннч. Эл.-дин. гр-ля 18.000 витк.
пр. П.Э. —0,2 (сопротив. 1900—2100 ом.)
Пр. — Предохранит, т. Бозе 2А
Р.г. — Ре|улятор громкости, сопр. 30.000—60.000 ом.
М —Моторчик моши. 15 ватт напр. 127— 220 в.
Ад. — Адаптер А.в. — Автоматический выключ. Кл. — Контрольная лампа 0,25 ам. Сп С2, Cj, С4, — Конденсат, пер. емк. 540 см. С5 — Конденсат, пост. емк. 25 см. С6 — , , 20-30.000 см. С7 —Конд. исп. нап. 600 v 0,2-0,25 мкф. С8 — . . . 600 v 0.2-0/25 . С9 — . . . 0,2-0,25 . С10— . . . 5000 см. СП— . , . 500 . С12— . исп. нап. 400 v 0.2-0,25 мкф. CI3- . . . 600 V 0,2-0,25 . С14— . . . 600 v 0,2-0,25 . 05- . . . 5000-10.000 см. С16- . . . 90-150 см. 07— . иен. нап. 400 v 0,5-1 мкф. 08— ... 600 v 2 мкф. С19- . и . 350-500 см. С20— .. . . 500-600 . С21— . . . 150 см. С22— . . „ 350-500 см. С23— . . . 10.000-20.000 см. С24— . исп. нап. 400 v 2 мкф. С25- . . . 600 v 2 . С26— . . . 400 v 2 . С27— . . . 1000т1Х4мкф. С28- . . . 1000V1X6 . С29- . . . 600 v 2 мкф. R1 — Сопрми м. 250.000 ом. R2 — , 200.003 . R3 — . 50.000 . R4 — . 25-30.000 . R5 — . 10.000 . R6 — . 200.000 . R7 — . 150.000 , R8 — . 50.000 . R9 — . 15.000 . R10- . 10.000 . R11— . 200.000- 300.000 . R12- . 500.000- 1.000.000 „ R13— , 40.000 . R14— . 10.000 . R15— . 40.000 . R16- . 250.000 . R17— . 200.000 , R18— . 20.000 . R19— . 20.000 , R20— . 150-200 , R21- . 300-400 , R22— . 500 ом |
