I---------------------------------------1
I international fournal I
! of amateur and professional electronics !
I радио ।
; ПпешпопЬ;
| 08(246)/2011 |
I Издается с января 1991 г. I
I Учредитель и издатель журнала: I
. ИЧУП "РАДИОЛИГА" .
Журнал зарегистрирован
' Министерством информации '
I Республики Беларусь I
I (свид. о гос. per. СМИ № 684 от 12.10.2009 г.). |
I Главный редактор I
НАЙДОВИЧ О.М.
Редакционный совет:
I АБРАШ Р.В. I
I БАДЛО С.Г. I
। БЕНЗАРЬ В.К. ।
I ГУЛЯЕВ В.Г. I
| КОВАЛЬЧУК С.Б. |
. НАЙДОВИЧ В.М. .
I ЧЕРНОМЫРДИН А.В. ।
1 Оформление 1
| СТОЯЧЕНКО С.Б. |
I Директор журнала I
I НАЙДОВИЧ В.М. I
I Адрес для писем: I
Беларусь, 220015, г. Минск-15, а/я 2
I Address for correspondence:
' p/о box 2, Minsk-15, 220015, Belarus '
E-mail: rl@radioliga.com
I http://www.radioliga.com/ |
I Адрес редакции: I
I Минская обл.. Минский р-н, I
пос. Привольный, ул. Мира, 20-10
I Тел./факс (+375-17) 251-70-86 I
' Подписано к печати 1 8.08.2011 г. '
| Формат60x84/8 8 усл. печ. л. |
I Бумага газетная. |
1 Печать офсетная. 1
. Отпечатано в типографии .
I ООО "ЮСТМАЖ", I
I г. Минск, ул. Калиновского, 6, Г 4/К, ком. 201. I
Лицензия 02330/0552734 от 31.12.2009 г.
I Заказ №1052 I
I Тираж 1300 I
। Цена свободная. .
Все права закреплены. Любая часть данного издания
I не может быть воспроизведена в какой бы то ни было ।
I форме без письменного разрешения редакции жур- I
нала. При цитировании - ссылка на журнал обяза-
' тельна. 1
| Рукописи не рецензируются и не возвращаются. По- |
зиция редакции может не совпадать с мнением авто-
1 ров публикаций. 1
| Редакция имеет право использовать опубликован- |
I ные в журнале материалы для переиздания в любом |
1 виде - печатном и электронном, с указанием авто- 1
| ров, включая статьи, присланные в журнал и защи- |
I щенные авторскими правами. I
1 Редакция не несет ответственности за содержание и 1
| авторски™ оформительский стиль рекламных публи- |
I каций и объявлений. I
[ Редакция оставляет за собой право вступать в пере-
I писку с авторами и читателями по усмотрению. I
' © Радиолюбитель ।

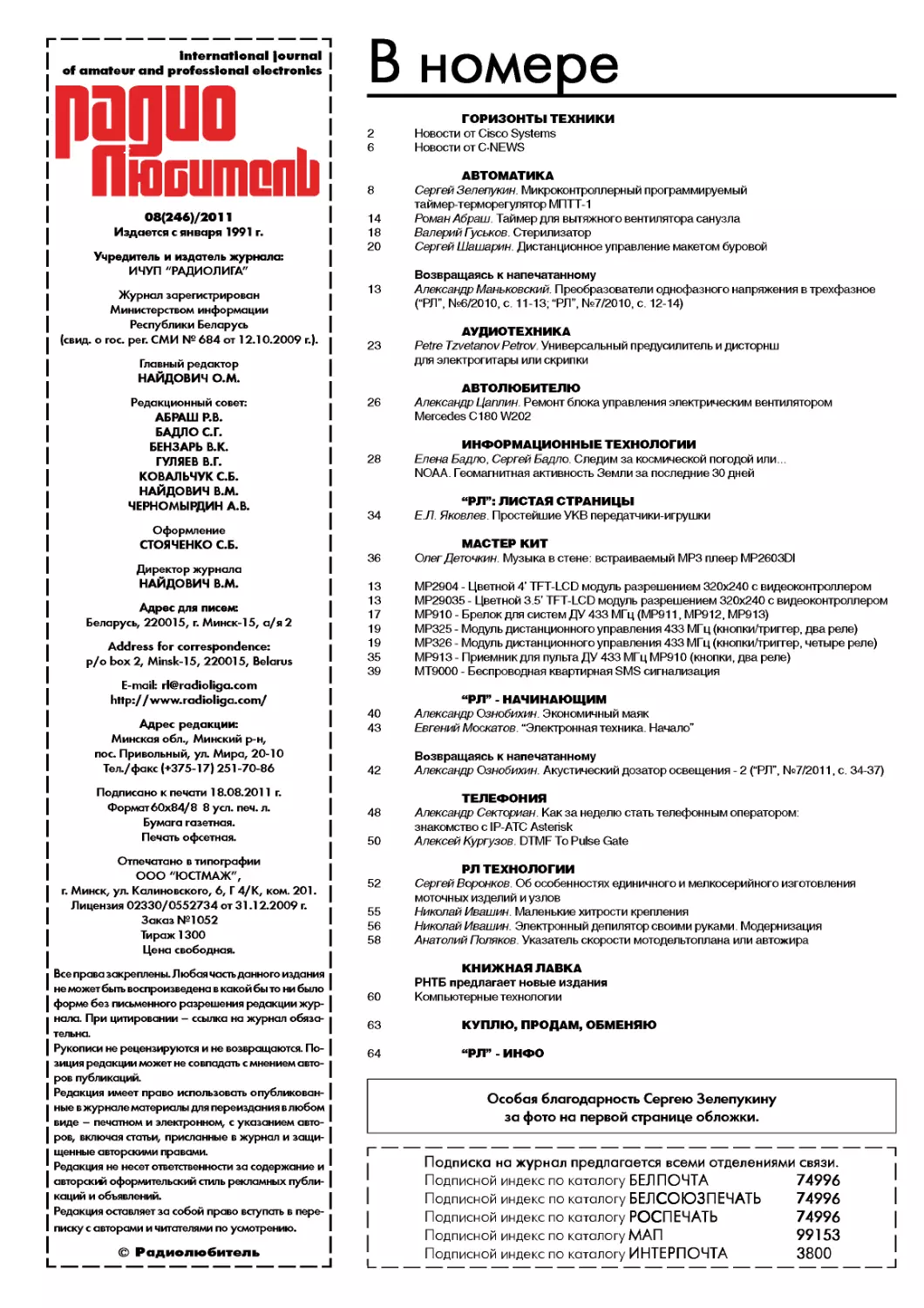

В номере
ГОРИЗОНТЫ ТЕХНИКИ
2 Новости от Cisco Systems
6 Новости от C-NEWS
АВТОМАТИКА
8 Сергей Зелепукин. Микроконтроллерный программируемый
таймер-терморегулятор МПТТ-1
14 Роман Абраш. Таймер для вытяжного вентилятора санузла
18 Валерий Гуськов Стерилизатор
20 Сергей Шашарин. Дистанционное управление макетом буровой
Возвращаясь к напечатанному
13 Александр Маньковский. Преобразователи однофазного напряжения в трехфазное
(“РЛ”, №6/2010, с. 11-13; “РЛ”, №7/2010, с. 12-14)
АУДИОТЕХНИКА
23 Petre TzvetanovPetrov. Универсальный предусилитель и дисторнш
для электрогитары или скрипки
АВТОЛЮБИТЕЛЮ
26 Александр Цаплин. Ремонт блока управления электрическим вентилятором
Mercedes С180 W202
ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
28 Елена Бадло, Сергей Бадло. Следим за космической погодой или...
NOAA. Геомагнитная активность Земли за последние 30 дней
“РЛ”: ЛИСТАЯ СТРАНИЦЫ
34 ЕЛ. Яковлев. Простейшие УКВ передатчики-игрушки
МАСТЕР КИТ
36 Олег Деточкин. Музыка в стене: встраиваемый MP3 плеер MP2603DI
13 МР2904 - Цветной 4' TFT-LCD модуль разрешением 320x240 с видеоконтроллером
13 МР29035 - Цветной 3.5' TFT-LCD модуль разрешением 320x240 с видеоконтроллером
17 МР910 - Брелок для систем ДУ 433 МГц (МР911, МР912, МР913)
19 МР325 - Модуль дистанционного управления 433 МГц (кнопки/триггер, два реле)
19 МР326 - Модуль дистанционного управления 433 МГц (кнопки/триггер, четыре реле)
35 МР913 - Приемник для пульта ДУ 433 МГц МР910 (кнопки, два реле)
39 МТ9000 - Беспроводная квартирная SMS сигнализация
“РЛ” - НАЧИНАЮЩИМ
40 Александр Ознобихин. Экономичный маяк
43 Евгений Москатов. “Электронная техника. Начало”
Возвращаясь к напечатанному
42 Александр Ознобихин. Акустический дозатор освещения - 2 (“РЛ”, №7/2011, с. 34-37)
ТЕЛЕФОНИЯ
48 Александр Секториан. Как за неделю стать телефонным оператором:
знакомство с IP-АТС Asterisk
50 Алексей Кургузов. DTMF То Pulse Gate
РЛ ТЕХНОЛОГИИ
52 Сергей Воронков. Об особенностях единичного и мелкосерийного изготовления
моточных изделий и узлов
55 Николай Ивашин. Маленькие хитрости крепления
56 Николай Ивашин. Электронный депилятор своими руками. Модернизация
58 Анатолий Поляков. Указатель скорости мотодельтоплана или автожира
КНИЖНАЯ ЛАВКА
РНТБ предлагает новые издания
60 Компьютерные технологии
63 КУПЛЮ, ПРОДАМ, ОБМЕНЯЮ
64 “РЛ” - ИНФО
Особая благодарность Сергею Зелепукину
за фото на первой странице обложки.
Подписка на журнал предлагается всеми отделениями связи.
Подписной индекс по каталогу БЕЛ ПОЧТА 74996
Подписной индекс по каталогу БЕЛСОЮЗПЕЧАТЬ 74996
Подписной индекс по каталогу РОСПЕЧАТЬ 74996
Подписной индекс по каталогу МАП 99153
Подписной индекс по каталогу ИНТЕРПОЧТА 3800
fl ГОРИЗОНТЫ ТЕХНИКИ fl
• 11 111
CISCO
Cisco - мировой лидер в области сетевых технологий, меняющих способы человеческого
общения, связи и сотрудничества.
Информация о решениях, технологиях и текущей деятельности компании публикуется
на сайтах www.cisco.ru и www.cisco.com
Интернет вещей: как изменится вся наша жизнь
на очередном этапе развития Сети
Статья главного футуролога компании Cisco
Дэйва Эванса (Dave Evans)
Интернет вещей (Internet of Things, 1оТ) изменит в нашей
жизни все, включая нас самих. Если это заявление покажется
слишком смелым, то посмотрите, как сильно Интернет по-
влиял на современное образование, связь, бизнес, науку,
государственное управление и все человеческое общество.
Вне всякого сомнения, Интернет стал одним из важнейших
изобретений за всю историю человечества.
А теперь посмотрим на Интернет вещей. Это новый этап
развития Интернета, значительно расширяющий возможно-
сти сбора, анализа и распределения данных, которые чело-
век может превратить в информацию, знания и, в конечном
итоге, в мудрость. В этом смысле Интернет вещей приобре-
тает огромное значение. Уже есть проекты, наглядно пока-
зывающие его способность преодолеть разрыв между бога-
тыми и бедными, предоставить мировые ресурсы тем, кто
больше всего в них нуждается, и помочь нам лучше понять
свою планету, чтобы научиться упреждать проблемы. Вмес-
те с тем есть факторы, замедляющие развитие Интернета
вещей. К ним относятся переход к протоколу IPv6, принятие
единого набора общих стандартов и разработка источников
питания для миллионов (и даже миллиардов) миниатюрных
датчиков.
По мере того, как частные компании, государственные
учреждения, стандартообразующие органы и университеты
сообща решают эти проблемы, Интернет вещей будет расти
и развиваться. Цель моей статьи состоит в том, чтобы про-
стым, доходчивым языком рассказать об Интернете вещей
и дать представление об огромном потенциале этой техно-
логии, способной изменить все, что нас окружает.
Интернет вещей сегодня
Интернет вещей, как и многие другие научные концеп-
ции, зародился в Массачусетском технологическом инсти-
туте. В 1999 году там был создан Центр автоматической
идентификации (Auto-ID Center), занимавшийся радиочастот-
ной идентификацией (RFID) и новыми сенсорными техноло-
гиями. Центр координировал работу семи университетов,
расположенных на четырех континентах. Именно здесь была
разработана архитектура Интернета вещей®.
Прежде чем рассказать о нынешнем состоянии Интер-
нета вещей, нужно дать определение этому понятию. По мне-
нию консалтингового подразделения Cisco IBSG (Internet
Business Solutions Group), Интернет вещей - всего лишь мо-
мент времени, когда количество “вещей” или материальных
объектов, подключенных к Интернету, превысило число лю-
дей, пользующихся “всемирной паутиной”®.
В 2003 году на нашей планете проживало около 6,3 млрд
человек, а к Интернету было подключено 500 млн уст-
ройств®. Разделив количество подключенных устройств на
величину населения земного шара, мы увидим, что на каж-
дого человека тогда приходилось по 0,08 такого устройства.
Таким образом, в соответствии с определением Cisco IBSG,
в 2003 году Интернета вещей еще не было. Смартфоны в то
время только появились на рынке. Напомним, что главный
исполнительный директор компании Apple Стив Джобс анон-
сировал iPhone лишь четыре года спустя - 9 января 2007
года®.
В 2010 году в результате стремительного распростране-
ния смартфонов и планшетных компьютеров количество под-
ключенных устройств выросло до 12,5 млрд, тогда как насе-
ление Земли составило 6,8 млрд человек. Таким образом,
впервые в истории на каждого человека стало приходиться
более одного подключенного устройства (1,84 устройства на
душу населения)®.
Методология
В январе 2009 года группа исследователей замерила
объемы маршрутизируемых данных в Китае за период с де-
кабря 2001 года по декабрь 2006 года с 6-месячными интер-
валами. Исследование показало, что, подобно закону Мура,
объем трафика в Интернете удваивается каждые 5,32 года.
На основе этого показателя, а также количества устройств,
подключенных к Интернету в 2003 году (500 млн, по данным
аналитической компании Forrester Research), и данных о
населении земного шара (по информации Бюро переписи
населения США), специалисты Cisco IBSG рассчитали коли-
чество подключенных устройств на душу населения®.
Уточнив затем эти цифры, исследователи Cisco IBSG сде-
лали заключение о том, что Интернет вещей “появился на
свет” в промежутке между 2008 и 2009 годами. Сегодня Ин-
тернет вещей живет и здравствует, чему в немалой степени
способствуют такие инициативы, как Cisco Planetary Skin,
Smart Grid и появление “умных” автомобилей®.
Заглядывая в будущее, Cisco IBSG прогнозирует, что к
2015 году к Интернету будет подключено 25 миллиардов, а
к 2020 году - 50 миллиардов устройств. Важно заметить,
что эти прогнозы не учитывают ускоренного развития ин-
тернет-технологий и устройств.
Кому-то количество подключенных устройств может по-
казаться заниженным. Это связано с тем, что в приведен-
ных выше расчетах учитывается все население нашей пла-
неты, тогда как большинство людей до сих пор не имеет
доступа в Интернет. Если же учитывать только тех, кто
пользуется Интернетом, то количество подключенных уст-
ройств на одного пользователя окажется намного выше. Мы
знаем, что сегодня Интернетом пользуется примерно 2 млрд
человек®. Таким образом, количество подключенных уст-
ройств на одного пользователя в 2010 году составило 6,25
единиц (а не 1,84, как говорилось выше).
В нашем мире нет ничего неизменного, особенно, в Ин-
тернете. Такие инициативы и достижения, как Cisco Planetary
Skin, HP CeNSE (Central Nervous System for the Earth - цент-
ральная нервная система Земли) и “умная пыль”, могут под-
ключить к Интернету миллионы и даже миллиарды датчи-
ков®. По мере того, как коровы и прочие животные, а также
растения, водопроводные трубы, люди и их обувь будут под-
ключаться к Интернету вещей, наш мир, возможно, изменит-
ся к лучшему. Когда к Интернету подключится триллион сен-
соров со всеми сопутствующими вычислительными система-
ми, программным обеспечением и услугами, мы услышим
пульс Земли. По мнению Питера Хартуэлла (Peter Hartwell),
старшего исследователя из лабораторий HP, это вызовет в
нашей жизни глубокие изменения под стать революционным
преобразованиям в области коммуникаций, которые произош-
ли на предыдущем этапе развития Интернета.
Интернет вещей как “сеть сетей”
Сегодня Интернет вещей состоит из слабо связанных меж-
ду собою разрозненных сетей, каждая из которых была раз-
вернута для решения своих специфических задач. К примеру,
U Радиолюбитель - 08/201 1
--------------О ГОРИЗОНТЫ ТЕХНИКИ It
в современных автомобилях работают сразу несколько се-
тей: одна управляет работой двигателя, другая - системами
безопасности, третья поддерживает связь и т.д. В офисных
и жилых зданиях также устанавливается множество сетей
для управления отоплением, вентиляцией, кондиционирова-
нием, телефонной связью, безопасностью, освещением. По
мере развития Интернета вещей эти и многие другие сети
будут подключаться друг к другу и приобретать все более
широкие возможности в сфере безопасности, аналитики и
управления. В результате Интернет вещей приобретет еще
больше возможностей открыть человечеству новые, более
широкие перспективы.
Примечательно, что эта тенденция отражает то, что на-
блюдалось на ранних этапах развития сетевых технологий.
В конце 1980-х - начале 1990-х годов Cisco сформирова-
лась как крупная компания именно благодаря своим усили-
ям по установлению связи между разнородными сетями с
помощью многопротокольной маршрутизации, которая в
конечном итоге сделала протокол IP общепринятым сетевым
стандартом. В том, что касается Интернета вещей, история
повторяется, но в значительно больших масштабах.
В чем значение Интернета вещей?
Прежде чем рассуждать о значении Интернета вещей,
нужно понять разницу между Интернетом и тем, что имену-
ется “всемирной паутиной” (World Wide Web, или просто Web).
Эти термины часто используются как абсолютные синони-
мы, хотя Интернет - это, прежде всего, физический уровень
сетей: коммутаторы, маршрутизаторы и прочее оборудова-
ние. Главная функция Интернета состоит в быстрой, надеж-
ной и безопасной передаче информации из одной точки в
другую. Web же - это уровень приложений, работающий по-
верх Интернета. Его задача - создать интерфейс для полу-
чения реальной пользы от передаваемой через Интернет ин-
формации.
Эволюция Web-технологий и Интернета
В своем развитии Web прошел через несколько четко раз-
личимых этапов. Первый из них - этап исследований. В то
время Web назывался ARPANET (Advanced Research Projects
Agency Network) и использовался, главным образом, универ-
ситетами в исследовательских целях.
Второй этап можно назвать “брошюрным”. На этом эта-
пе возникла “доменная лихорадка”: каждая компания захо-
тела вывести информацию о себе в Интернет, чтобы проин-
формировать людей о своих продуктах и услугах.
Третий этап представлял собой переход от статичных
данных к транзакционной информации, позволяющей не
только читать о продуктах и услугах, но и покупать и прода-
вать их. На этом этапе на рынок буквально ворвались такие
компании, как eBay и Amazon.com. Кроме того, этот этап за-
помнился бумом и крахом “доткомов”.
Четвертый этап (на нем мы и находимся сегодня) - это
“социальный” этап или “этап пользовательского опыта”. На
этом этапе огромную популярность приобрели такие компа-
нии, как Facebook, Twitter и Groupon, которые, помимо про-
чего, стали работать с большой прибылью (что выгодно от-
личает нынешнюю ситуацию от того, что произошло на тре-
тьем этапе). Эти компании позволяют людям связываться
друг с другом, подключаться к сети и обмениваться личной
информацией: текстами, фотографиями, видео - с друзья-
ми, родственниками и коллегами.
Интернет вещей: первая эволюция Интернета
В отличие от Web-технологий, Интернет развивался,
прежде всего, в количественном отношении, почти не меня-
ясь качественно. Сегодня Интернет делает примерно то же
самое, что и во времена сети ARPANET. В те дни существо-
вало несколько коммуникационных протоколов (AppleTalk,
Радиолюбитель - 08/201 1 |]
Token Ring и IP). Сегодня остался только IP. Вот, пожалуй, и
все.
В этой ситуации Интернет вещей приобретает особое зна-
чение, ибо в данном случае мы наблюдаем первое действи-
тельно существенное изменение на уровне физического Ин-
тернета. Этот качественный скачок должен вызвать к жизни
удивительные приложения, способные резко изменить то, как
мы живем, учимся, работаем и развлекаемся. Уже сегодня
Интернет вещей вызвал широкое распространение датчиков
температуры, давления, вибрации, освещения, влажности и
физических нагрузок, которые помогают нам упреждать раз-
личные проблемы и не действовать в “пожарном порядке”.
Кроме того, Интернет начал проникать в ранее недоступ-
ные сферы. Пациенты начинают проглатывать интернет-ус-
тройства, позволяющие точно диагностировать некоторые
заболевания и выявлять их причины*10’. Микроскопические
датчики, подключенные к Интернету, можно закреплять на
растениях, животных и геологических образованиях*11’. С
другой стороны, Интернет начинает выходить в открытый
космос, например, в рамках программы Cisco IRIS (Internet
Routing in Space - интернет-маршрутиэация в космосе)*12’.
Мы развиваемся благодаря коммуникациям
Человек развивается, потому что общается с себе по-
добными. Совершив однажды открытие, человечеству уже
не нужно совершать его снова и снова - достаточно расска-
зать о нем. В качестве примера приведу открытие спирали
ДНК, передающей генетическую информацию от поколения
к поколению. После того, как в апреле 1953 года Джеймс
Уотсон (James Watson) и Фрэнсис Крик (Francis Crick) опуб-
ликовали свое открытие в научном журнале, все другие спе-
циалисты в области медицины и генетики стали пользоваться
этой информацией для совершения новых фундаменталь-
ных открытий*13’.
Принцип передачи информации и ее использования для
новых открытий лучше поймешь, посмотрев, что обычно де-
лают люди с полученными данными. Представьте пирамиду
в несколько уровней: в основании - данные, затем - инфор-
мация, знания, мудрость. Данные - это “сырой материал”,
превращающийся в полезную информацию. Сами по себе
исходные данные могут быть совершенно бесполезны, од-
нако большой объем накопленных данных помогает выявить
закономерности и тенденции развития. Информация скла-
дывается в знания. Простое определение знания - “инфор-
мация, известная какому-либо человеку”. Мудрость - это
знания плюс опыт. Знания со временем меняются, мудрость
же остается неизменной. Но весь процесс начинается со
сбора исходных данных.
Здесь важно отметить прямую корреляцию между вхо-
дом (данные) и выходом (мудрость). Чем больше генериру-
ется данных, тем больший объем знаний и мудрости можно
получить в итоге. Интернет вещей радикальным образом уве-
личивает объем данных. Рост объема данных плюс возмож-
ности Интернета по передаче данных - все это поможет че-
ловечеству развиваться еще быстрее.
Интернет вещей: критически важный фактор
развития человечества
Население Земли продолжает расти, поэтому нам нуж-
но все рачительнее использовать природные ресурсы. Кро-
ме того, люди хотят не просто существовать, а жить полнок-
ровной жизнью в здоровой и удобной среде, создавая та-
кую же среду для своих родных и близких. Возможности Ин-
тернета вещей в области генерирования, сбора, передачи,
анализа и распределения данных в мировом масштабе по-
зволят человечеству в конечном итоге получить знания и
мудрость, которые необходимы не только лишь для выжи-
вания, но и для настоящего процветания на протяжении мно-
гих месяцев, лет, десятилетий, веков.
fl ГОРИЗОНТЫ ТЕХНИКИ fl
Приложения для Интернета вещей: что общего между
коровами, водопроводными трубами и людьми?
Когда мы пересекаем важный рубеж и число подключенных
устройств начинает превышать количество интернет-пользова-
телей, перед нами открываются великолепные возможности по
разработке приложений для автоматизации, сенсоров и комму-
никаций “машина-машина”. Эти возможности поистине безгра-
ничны. Вот лишь несколько примеров, показывающих, как силь-
но Интернет вещей может изменить нашу жизнь к лучшему.
Священная корова
В мире Интернета вещей к сети будут подключать даже ко-
ров. Опубликованная в журнале “Экономист" статья “Дополнен-
ный бизнес” (“Augmented Business”) описывает новые возмож-
ности слежения за крупным рогатым скотом. Молодая голланд-
ская компания Sparked имплантирует датчики в ушную ракови-
ну коров, что позволяет фермерам следить за их здоровьем и
передвижением. Данная технология может повысить количество
и качество производимого мяса. В среднем каждая корова с
имплантированным датчиком генерирует около 200 мегабайт
информации в год*14’.
Мумбаи: история двух городов
Повышение эффективности производства и разработка
новых бизнес-моделей - это хорошо. Но, помимо чисто эконо-
мических преимуществ, Интернет вещей сулит целый ряд еще
более важных преимуществ в социальной сфере. Важнейшая
перспектива, которую Интернет вещей открывает перед чело-
вечеством, - это преодоление разрыва между богатыми и бед-
ными. В книге С.К. Прахалада (С.К. Prahalad) “Жизнь в нижней
части пирамиды, или как ликвидировать бедность с помощью
прибыли” (The Fortune at the Bottom of the Pyramid: Eradicating
Poverty Through Profits) приводится шокирующая статистика,
показывающая разрыв в уровне жизни между жителями Дха-
рави (беднейшее предместье Мумбаи) и Уорден Роуд (находя-
щийся рядом с Дхарави богатый квартал).
За кубометр воды “городского качества” житель Дхарави
платит 1,12 доллара США. Обитатель же Уорден Роуд платит за
такую воду всего 3 цента. Несправедливость очевидна. Почему
бедняки должны платить за предмет первой необходимости -
воду в 37 раз больше своих богатых соседей?*15’. Главная при-
чина в том, что доставлять воду и другие коммунальные услуги
в бедные районы труднее из-за отсутствия инфраструктуры, ее
низкого качества и прочих проблем вроде потерь и краж. Автор
статьи из газеты “Уолл-стрит джорнэл” говорит: “Семь лет на-
зад более половины электроэнергии, которую доставляет ком-
пания North Delhi Power Ltd., не оплачивалась. Одна из главных
задач индийских коммунальных служб - сокращение краж, со-
вершаемых бедными слоями населения”.
Повсеместно установленные датчики и подключенные сис-
темы Интернета вещей дадут властям намного больше инфор-
мации и позволят лучше определять и ликвидировать такие
проблемы. В результате повысится прибыльность коммуналь-
ных служб, что создаст дополнительные стимулы для развития
инфраструктуры в местах проживания малоимущих. Повыше-
ние эффективности работы поможет снизить тарифы, что, в
свою очередь, поможет воришкам стать цивилизованными граж-
данами*16’.
Повышение качества жизни пожилых людей
Человечество стареет. К середине века около 1 миллиарда
человек в возрасте 65 лет и старше станут “нетрудоспособны-
ми”*17’. Интернет вещей может значительно повысить качество
жизни пожилых людей, которых становится все больше и боль-
ше. Представим себе, например, небольшое носимое устрой-
ство, считывающее данные о здоровье человека и передаю-
щее сигнал тревоги по достижении определенных пороговых
значений. Кроме того, такое устройство сможет понять, что че-
ловек упал и не может подняться.
Интернет вещей: проблемы и препоны
Есть факторы, способные замедлить развитие Интернета
вещей. Из них самыми важными считаются три: переход к про-
токолу IPv6, энергопитание датчиков и принятие общих стан-
дартов.
Переход к IPv6. В феврале 2010 года в мире не осталось
свободных адресов IPv4. Хотя рядовые пользователи не нашли
в этом ничего страшного, данный факт может существенно за-
медлить развитие Интернета вещей, поскольку миллиардам
новых датчиков понадобятся новые уникальные IP-адреса. Кро-
ме того, IPv6 упрощает управление сетями с помощью автома-
тической настройки конфигурации и новых, более эффектив-
ных функций информационной безопасности.
Питание датчиков. Чтобы Интернет вещей полностью реа-
лизовал свои возможности, его датчики должны работать со-
вершенно автономно. А теперь представьте, что это значит: нам
понадобятся миллиарды батареек для миллиардов устройств,
установленных по всей планете и даже в космосе. Это совер-
шенно нереально. Нужно идти другим путем. Датчики должны
научиться получать электроэнергию из окружающей среды: от
вибрации, света и воздушных потоков*18’. Недавно в этой обла-
сти был достигнут большой успех. Ученые анонсировали при-
годный к коммерческому использованию наногенератор - гиб-
кий чип, преобразующий в электроэнергию человеческие те-
лодвижения (даже одного пальца). Об этом было объявлено в
марте 2011 года на 241-ом собрании Американского химичес-
кого общества*19’. “Это событие [создание наногенератора] ста-
ло важной вехой на пути к портативной электронике, использу-
ющей движения человеческого тела для производства элект-
роэнергии, что позволит обходиться без батареек и розеток элек-
трической сети. В будущем наногенераторы смогут полностью
изменить нашу жизнь. Их возможности ограничены только рам-
ками человеческого воображения”, - считает Чжон Лин Ван
(Zhong Lin Wang), ведущий исследователь Технологического
института штата Джорджия.
Стандарты. Хотя в области стандартов был достигнут зна-
чительный прогресс, впереди нас ждет большая работа, осо-
бенно в таких областях, как безопасность, защита личной ин-
формации, архитектура и коммуникации. IEEE - одна из орга-
низаций, пытающаяся решить указанные проблемы за счет стан-
дартизации методов передачи пакетов IPv6 по сетям разных
типов.
Важно отметить, что препоны существуют, но не являются
непреодолимыми. Преимущества же Интернета вещей настоль-
ко велики, что человечество обязательно найдет решения для
всех перечисленных проблем. Это лишь вопрос времени.
Что дальше?
История часто повторяется. На ранних этапах развития ком-
пании Cisco ее руководители утверждали, что занимаются “на-
укой сети сетей”. Сегодня Интернет вещей подходит к этапу, на
котором разнородным сетям и множеству датчиков предстоит
объединиться для взаимодействия под управлением единых
стандартов. Эта цель требует от коммерческих организаций,
государственных учреждений, стандартообразующих органов
и учебных заведений общих усилий, направленных на достиже-
ние единой цели.
Чтобы Интернет вещей обрел популярность у обычных
пользователей, операторы и другие участники рынка должны
разработать приложения, значительно повышающие качество
жизни простых граждан. Интернет вещей не должен стать тех-
нологией ради технологии. Наша отрасль должна продемонст-
рировать ценность этой технологии для каждого человека.
И, наконец, Интернет вещей - это новый этап эволюционно-
го развития Интернета. Поскольку прогресс человеческого об-
щества во многом зависит от превращения сырых данных в
полезную информацию, знания и мудрость, Интернет вещей
может привнести в нашу жизнь много нового и положительно-
го. Насколько быстро - зависит от нас с вами.
4
U Радиолюбитель - 08/201 1
fl ГОРИЗОНТЫ ТЕХНИКИ fl
Библиография
1. Источник: Wikipedia, 2011.
2. Источник: Cisco IBSG, 2011.
3. Источники: U.S. Census Bureau, 2010; Forrester Research, 2003.
4. Источник: Wikipedia, 2010.
5. Источники: Cisco IBSG, 2010; U.S. Census Bureau, 2010.
6. Хотя никто не может точно предугадать, сколько устройств будет подключено к Интернету в тот или иной момент
времени, метод использования константы (удвоение интернет-трафика каждые 5,32 года), которая умножается на извест-
ное количество устройств, подключенных к сети на состоянию на определенную дату (500 млн устройств в 2003 году), дает
результат, приемлемый для настоящего исследования. Источники: “Internet Growth Follows Moore”s Law Too,” Lisa Zyga,
PhysOrg.com, January 14, 2009, http://www.Dhvsora.com/news151162452.html: George Colony, Forrester Research founder and
chief executive officer, March 10, 2003, http://www.infoworld.com/t/Dlatforms/forrester-ceo-web-services-next-it-storm-873.
7. Источник: “Planetary Skin: A Global Platform for a New Era of Collaboration,” Juan Carlos Castilla-Rubio and Simon Willis,
Cisco IBSG, March 2009, http://www.cisco.com/web/about/ac79/docs/pov/Planetarv Skin POV vFINAL sow ic 2.pdf.
8. Источник: World Internet Stats: Usage and Population Statistics, June 30, 2010.
9. Источники: Cisco, 2010; HP, 2010.
10. Источник: “The Networked Pill,” Michael Chorost, MIT Technology Review, March 20, 2008.
http://www.technoloavreview.com/biomedicine/20434/?a=f.
11. Источник: “Researchers Debut One-Cubic-Millimeter Computer, Want to Stick It in Your Eye,” Christopher Trout, Endadget,
February 26, 2011, http://www.enaadaet.com/2011/02/26/researchers-debut-one-cubic-millimetercomDuter-want-to-stick-i/.
12. Программа Cisco IRIS (Internet Routing in Space - интернет-маршрутиэация в космосе) использует космические мар-
шрутизаторы Cisco Space Router для распространения функций IP-доступа на космические спутники. Маршрутизатор устра-
няет необходимость дорогой и длительной передачи данных на наземную станцию и обратно. Кроме того, космические
маршрутизаторы Cisco распространяют функции IP-доступа на зоны, не покрытые традиционными наземными сетями и
сетями 3G. В результате создаются надежные сплошные зоны IP-покрытия во всех географических регионах.
13. Источник: “The Discovery of the Molecular Structure of DNA,” NobelPrize.org.
14. Источник: “Augmented Business,” The Economist, November 2010.
15. Источник: Fortune at the Bottom of the Pyramid: Eradicating Poverty Through Profits, Dr. C.K. Prahalad.
16. Источник: “India Has Its Own Kind of Power Struggle,” The Wall Street Journal, Jackie Range, August 7, 2009.
17. Источник: United Nations, 2010.
18. Источник: “Smart Dust Sensor Network with Piezoelectric Energy Harvesting,” Yee Win Shwe and Yung C. Liang, ICITA,
2009, http://www.icita.org/DaDers/34-sa-Liana-217.Ddf.
19. Источник: “First Practical Nanogenerator Produces Electricity with Pinch of the Fingers,” PhysOrg.com, March 29, 2011,
http://www.phvsorg.com/news/2011-03-nanoaenerator-electricitv-finaers.html.
Социальные сети: звучит, как музыка
“ИТ-индустрии есть чему поучиться у Леди Гага", - как-
то записала в своем блоге вице-президент компании Cisco
по маркетингу технологий сетей без границ Мари Хаттар
(Marie Hattar). На днях она упомянула самую яркую исполни-
тельницу современной поп-музыки в своем новом блоге.
Предлагаем вашему вниманию перевод.
Что общего между президентами корпораций, ключевы-
ми фигурами рынка и Леди Гага? Они понимают: чтобы пре-
успеть или выделиться на общем фоне, необходимо отбро-
сить консерватизм и встать на путь инноваций.
В мире технологий это означает, что необходим творчес-
кий подход к использованию Интернета. Не просто для под-
держания бизнеса на плаву, но для создания новых возмож-
ностей. Возьмем, к примеру, Леди Гага. Недавно журнал
“Форбс” (а перед этим о том же писала газета “Нью-Йорк
тайме”) сообщил, что Леди Гага использует Интернет, что-
бы ее почитатели могли постоянно, где бы ни находились,
получать новости о ее деятельности. По словам обозрева-
теля Forbes Лизы Артур (Lisa Arthur), Леди Гага стала пер-
вой певицей, добившейся одного миллиарда просмотров на
YouTube. Число же ее поклонников на Facebook составляет
около 35 миллионов. А недавно Леди Гага попала в заголов-
ки газет как первый пользователь Twitter, за которым сле-
дят 10 миллионов человек. И в результате, пишет Лиза Ар-
тур, в США только за первую неделю после выхода нового
альбома Леди Гага было продано 1.108.000 его копий, при-
чем 60 процентов из них были загружены через Интернет.
По последним прогнозам Cisco, к 2015 году число под-
ключенных к Интернету устройств достигнет 15 миллиардов,
Радиолюбитель - 08/201 1 |]
и можно представить себе потенциал дальнейшего роста по-
клонников и покупателей поп-музыки.
Эндрю Кин (Andrew Keen) на страницах интернет-изда-
ния TechCrunch пишет, что другая популярная поп-певица -
Сьюзан Вега тоже твердо верит в силу Интернета: “Она боль-
шой фанат Twitter и особенно сайта Facebook, который по-
сещает восемь-девять раз в день”. В своей статье Кин цити-
рует кредо Сьюзан Вега: “Аудитория - вот что важнее все-
го”. По мнению певицы, создать сообщество преданных по-
клонников куда важнее, чем заключить договор со звукоза-
писывающей компанией.
Ее мнение разделяет Джери Джонс (Jeri Jones) из груп-
пы Blame Sally. “Если подойти к использованию технологий
с умом, то открываются совершенно новые возможности, не-
доступные в доцифровую эпоху”, - говорит Джери. По ее сло-
вам, группа Blame Sally создала международное сообщество
поклонников, охватывающее Facebook, YouTube, Twitter,
MySpace и, конечно же, сайт самой группы. “Думаю, наши
почитатели довольны нашей открытостью. Для поддержа-
ния духа нашего сообщества мы стараемся освещать твор-
ческий процесс в Интернете”, - поясняет Джери Джонс.
Иными словами, в любом деле, будь то розничная тор-
говля или шоу-бизнес, можно упустить большие возможнос-
ти, если не приложить усилия к созданию интернет-среды
для своих клиентов, то есть не дать им чувство привязанно-
сти к вашему бренду или музыкальной группе.
“Чтобы поддержать рост, необходимо обратиться к тех-
нологиям социальных сетей и понять, каким образом люди
хотят слушать музыку”, - заявил газете “Нью-Йорк тайме”
Трой Картер (Troy Carter), агент Леди Гага. Пожалуй, лучше
не скажешь.
fl ГОРИЗОНТЫ ТЕХНИКИ fl
...от http://www.c -news.ru/
Японский зарядник для мобильника работает от костра
http://rnd.cnews.ru/tech/news/line/index science.shtml?2011/06/22/444829
Японская компания TES NewEnergy придумала новый способ зарядки мобиль-
ных телефонов и других портативных устройств, который может быть особенно
полезен в условиях стихийного бедствия или просто в дикой местности. С помо-
щью нового устройства Hatsuden-Nabe мобильник можно зарядить от костра и
котелка с кипящей водой.
Hatsuden-Nabe представляет собой термоэлектрический преобразователь, пре-
вращающий тепло кипящей воды и огня в электроэнергию, которая через порт
USB питает цифровые устройства, такие как смартфоны, музыкальные плееры и
датчики систем глобального позиционирования.
Устройство состоит из двух полос керамического материала, которые генери-
руют ток из разницы температур в 550°С в огне костра и 100°С в котелке с кипят-
ком. Заряжать мобильник с помощью Hatsuden-Nabe просто: достаточно поло-
жить одну полоску в костер, а вторую опустить в кипящую воду.
Термоэлектрический зарядник стоит около 300 долл, и полностью заряжает iPhone за 3-5 часов.
Специалистам компании NewEnergy идея создания такого зарядника пришла после страшного землетрясения 11 марта
этого года, в котором погибли или пропали без вести 23 тыс. человек. Множество людей остались без электричества и
связи. Автономные зарядные устройства могли бы решить эту проблему, a Hatsuden-Nabe, в отличие от солнечных панелей,
может работать круглосуточно, используя тепло костра.
Пиксели-обманщики сделают дисплеи легче и ярче
http://rnd.cnews.ru/tech/news/line/index science.shtml?2011/06/10/443595
Яркий и красивый экран и мощный аккумулятор, способный питать его, составляют большую часть веса и цены компак-
тных компьютеров. Новая технология, предназначенная прежде всего для планшетных компьютеров, позволит создавать
экраны с потребляемой мощностью всего в четверть от современной, при этом увеличивая диапазон цветов и разрешение.
Технология, разработанная филиалом компании Samsung, использует новую конструкцию пикселей и специальные алго-
ритмы, динамически регулирующие работу подсветки в зависимости от изображения на экране.
Стандартные ЖК-дисплеи используют архитектуру пикселей под названием RBG stripe, в которой каждый пиксель со-
стоит из красного, синего и зеленого субпикселей, которые подсвечиваются белым светом. Эта технология крайне неэф-
фективна - более чем 90% света подсветки расходуется впустую.
Обычно, чтобы увеличить разрешение, конструкторы увеличивают количество пикселей и число транзисторов, которые
их контролируют. Проблема в том, что транзисторы являются частью пикселя, что делает невозможным бесконечное умень-
шение их габаритов.
Новая конструкция пикселей под названием PenTile позволяет значительно увеличить яркость дисплея. Для этого инжене-
ры Samsung увеличили размер субпикселей зеленого, красного и синего цветов и добавили четвертый, белого цвета. В отли-
чие от традиционных дисплеев, в которых цветовые точки формируются группами по три пикселя, технология PenTile имеет
меньшую плотность пикселей при зрительном увеличении разрешения в 4 раза и сниженном на 40% энергопотреблении.
Особая конструкция пикселей фактически “обманывает” человеческий глаз, создавая зрительное восприятия высокого
разрешения, при этом используется на треть меньше субпикселей, чем в традиционных экранах.
Дисплей PenTile также использует алгоритмы обработки изображения для определения яркости сцены, автоматически
затемняя подсветку при отображении темных картинок.
В настоящее время технологию PenTile используют 75 различных мобильных устройств, в основном с экранами на базе
органических светоизлучающих диодов (AMOLED). Недавно компания представила новинку: 10-дюймовый дисплей с раз-
решением 2560x1600 пикселей.
Новая энергонезависимая память в 1000 раз быстрее HDD
http://rnd.cnews.ru/tech/news/line/index science.shtml?2011/06/08/443281
Команда студентов из Калифорнийского университета в Сан-Диего продемонстрировала первый в своем роде накопи-
тель информации на основе твердотельной памяти с изменением фазы. Новое устройство хранения данных обеспечивает
высокую производительность - оно в тысячи раз быстрее, чем обычный жесткий диск, и в семь раз быстрее современных
твердотельных дисков (SSD).
Новая система хранения данных называется Moneta и использует память с изменением фазы (РСМ). Это новейшая
технология, которая хранит данные в кристаллической структуре сплава металлов - халькогенидах.
В отличие от обычных жестких дисков твердотельные накопители не имеют движущихся частей. SSD-диски сегодня
можно найти в широком спектре потребительской электроники - от фотоаппаратов до ноутбуков. Однако, хотя SSD и быс-
трее, чем жесткий диск, флэш-память по-прежнему слишком медленна и не соответствует современным требованиям, осо-
бенно в области высокопроизводительных вычислений, где важно “просеивание” огромных объемов информации. Приме-
ром может служить анализ и хранение научных данных, собранных с помощью экологических датчиков.
Moneta использует первое поколение чипов РСМ компании Micron Technology и может считывать данные со скоростью
1,1 гигабайт в секунду, а записывать - до 371 мегабайт в секунду. При небольших запросах (например 512 байт) Moneta
считывает со скоростью 327 мегабайт в секунду и записывает на скорости 91 мегабайт в секунду. Это при меньшем энерго-
потреблении от 2 до 7 раз быстрее, чем современные SSD.
В ближайшие шесть-девять месяцев студенты собираются построить второе поколение устройства хранения Moneta. По
их мнению, через несколько лет технология будет готова для выхода на рынок и совершит настоящую революцию, особенно
в области мобильных устройств.
6
U Радиолюбитель - 08/201 1
--------------------------------D ГОРИЗОНТЫ ТЕХНИКИ D--------------------------------------------------------
Найдено упражнение, которое действительно повышает интеллект
http://rnd.cnews.ru/liberal arts/news/line/index science.shtml?2011/06/02/442459
Существует упражнение, которое улучшает работу мозга куда лучше, чем прослушивание музыки Моцарта и уж тем
более решение кроссвордов. Как показали исследования, ежедневные непродолжительные упражнения в решении задачи
п-назад (п-back task) значительно улучшают интеллектуальные способности, причем надолго.
На ежегодном собрании Ассоциации психологических наук, прошедшей в Вашингтоне, американский ученый Джон Джо-
нидес (John Jonides) из университета Мичигана выступил с новыми данными, показывающими, что практика решения этой
задачи в течении двадцати минут на протяжении 20 дней значительно увеличивает показатели в стандартных тестах на
решение незнакомых и неожиданных задач, то есть улучшает “подвижный” интеллект (fluid intelligence), выделяемый в про-
тивоположность “кристаллизовавшемуся” - накопленным знаниям и опыту, и являющийся важной частью интеллекта вооб-
ще. Изменения при этом сохранялись в течении трех месяцев после окончания тренировок.
В задачи п-назад (иногда ее называют игрой) предъявляется последовательность стимулов - либо загорающиеся квад-
ратики в поле, разбитом на сетку, либо произнесенные буквы, либо сочетания и того и другого. Необходимо при каждом
предъявлении определить, встречался ли уже этот стимул в течении последних п ходов. Чем больше п, тем сложнее задача.
Обычно начинают с п=2 и постепенно доходят до больших значений.
Подобный процесс требует немалой концентрации внимания и активности “рабочей” памяти - то есть той, которая легко
доступна в данный момент времени и находится как бы на “рабочем столе” сознания. Сам тест был разработан для стимули-
рования мозговой деятельности во время психофизиологических и нейрофизиологических экспериментов в 60-х годах про-
шлого века. Поскольку процесс оказался увлекательным и динамичным, он получил широкое распространения в качестве
развивающего упражнения “для ума”. Джонидес исследовал только пространственный, более простой вариант теста, и по-
казал, что его вполне достаточно для эффективной тренировки интеллекта.
Исследование проводилось на 200 испытуемых, среди которых были как взрослые, так и дети (улучшения наблюдались
как для тех, так и для других). Результаты показали, что существует прямая связь между количеством упражнений и силой
эффекта (чем больше выполняешь упражнений, тем значительнее улучшение показателей в тестах). Также тренированные
дети были более устойчивы к “обману” - меньше верили заманчивой, но неверной информации.
Существует немало готовых приложений (как платных, так и свободно распространяемых), позволяющих поупражняться в
задаче п-назад. Можно воспользоваться и одной из онлайн-версий*.
* http://dual-n-back.com/
Запущена первая сотовая сеть на принципе интеллектуальной радиосвязи
http://rnd.cnews.ru/tech/connection/news/top/index science.shtml?2010/10/21/413088
Опытная беспроводная сеть начала работу в городе Форт-Лодердейл, штат Флорида. XG-технология включает собствен-
ные базовые станции и специальные телефоны, работающие в свободном (не требующем лицензии) диапазоне 900 МГц,
который используется в беспроводных “домашних” телефонах, наушниках, компьютерных мышах и т.д.
В настоящее время в развитых странах весь спектр частот распределен и строго лицензируется. Частот постоянно не
хватает, но при этом они используются крайне неэффективно. Основной принцип интеллектуальной радиосвязи - в динами-
ческом управлении загрузкой частоты. Это весьма сложный технический процесс, суть которого состоит в том, что в сети с,
допустим, одним каналом связи один пользователь может пользоваться им, пока второму пользователю канал не нужен.
Проще говоря, частоты, которые за кем-то закреплены, могут использоваться в тот момент, пока они не нужны владельцу.
А поскольку загруженность часто невысока (вспомните, сколько минут в сутки вы говорите по мобильному и сколько он
лежит в режиме ожидания), то таким образом становятся доступны значительные частотные ресурсы без необходимости
изыскивать дополнительные частоты.
Опытная сеть Хтах состоит из двух базовых станций и мобильных телефонов. Каждая радиостанция сканирует свобод-
ный диапазон 33 раза в секунду. Если обнаруживается другой сигнал, телефоны и базовые станции перенастраиваются на
другие диапазоны и сохраняют устойчивую связь. Каждая из шести базовых станций стандартной ячейки сети типа XG
может обслуживать устройства в радиусе около четырех километров, что сравнимо с обычной “вышкой” сотовой связи.
В курортном городе Форт-Лодердейл сеть покрывает городскую местность, где проживают около 110 тыс. человек. При этом
используются частоты, на которых уже работают тысячи устройств: беспроводные камеры безопасности, видеоняни, беспровод-
ные телефоны и т.п. Тем не менее, интеллектуальная система настолько гибка, что позволяет обеспечивать качество, сравнимое
с лицензированной сотовой связью, используя “забитую” устройствами свободную частоту (как оказалось, она используется
неэффективно и в целом занята только на 15%). Там, где, казалось бы, все закрыто сплошной “стеной” сигналов, интеллектуаль-
ная радиосвязь находит незанятые “окна” и, перескакивая из одного “окна” в другое, поддерживает устойчивое соединение.
В настоящее время вторая опытная сеть монтируется на тренировочной базе армии США Форт Блис в Нью-Мексико.
Военные заинтересованы в создании коммуникационной сети, которая сможет использовать все диапазоны и виды связи
(голос, видео, текстовые сообщения, электронная почта и доступ к данным) и автоматически разворачиваться на поле боя
в устойчивую систему. Теоретически такая система будет самостоятельно восстанавливать нарушенные коммуникации и
обеспечивать устойчивую связь в условиях радиоэлектронного противодействия.
Ведущие американские специалисты в области беспроводной связи подтвердили, что сеть в Форт-Лодердейле “дей-
ствительно работает так же, как обычная сотовая сеть, хотя технологии совершенно разные”.
Огромный потенциал интеллектуальной радиосвязи в плане более эффективного использования частотного спектра
побудил многие компании и научные лаборатории начать работу в этой области. Системы XG могут разворачиваться точно
так же, как и обычные сети GSM. Правда, как именно XG придет на рынок, пока не ясно. Возможно, первые места, где
начнет работу интеллектуальная радиосвязь - это регионы, где практически весь частотный спектр уже исчерпан, или в
сельской местности, где нет покрытия сотовой связи.
Разработчики системы хотят внедрить принципы XG в качестве дополнения к уже существующим сетям. Тогда различ-
ные беспроводные устройства смогут динамически получать доступ к различным диапазонам как лицензируемым, так и
свободным. Например, в случае загрузки частот Wi-Fi они получат возможность переходить на диапазон 900 МГц. Кроме
того, система XG может увеличить “емкость” новых сетей, которые работают в нелицензированных частотных “пробелах”,
которых становится все больше из-за окончания трансляции аналоговых телепередач.
7
Радиолюбитель - 08/201 1 |]
ft АВТОМАТИКА ft
Микроконтроллерный
п рогро мми руеллы й
тайллер-терллорегупятор
МПТТ-1
Сергей Зелепукин
г. Орёл
E-mail: sgreen.lab@gmail.com
Продолжение.
Начало в №№5-7/2011
XI Х5
65
гр
иоп
R38 П
— O2IED СЗЗ рк
ОбП П W
ИП /?2бП д7
R57
I О
ГЙП

М и
□ п
О 19
OR17
VD1 н П R25
В U В П [25
С26
□ В
R29
№ С7
О (ED
R27S
[27
СЮ
□
R6
В
С17а
RB Р^гь В
п “8 RU
П
т п
С29
R31
□
С28
R15
°
□ й
RvF41' [2
О 1Т~п
Ойп _______
(5 R21O | о» <|
П^П и (20 "
в «Л7 п
£ R22 R23 С8
П П П П
С23 Ш
п~п ггп
О'
п
R10
О
I Рис. 12 |
ИЗГОТОВЛЕНИЕ
ТЕРМОМЕТРА
СОПРОТИВЛЕНИЯ
ИЗ МЕДНОЙ
ОБМОТОЧНОЙ
ПРОВОЛОКИ
Далее приведем простую
методику изготовления в бы-
товых условиях термометра
сопротивления из меди. Необ-
ходимо: проволока обмоточг
ная ПЭВ, ПЭТВ или аналогич-
ная диаметром 0,15...0,2 мм,
бокорезы, резак, “нулевой
термостат”, лабораторный
ртутный термометр, высоко-
точный измеритель сопротив-
ления или простой мульти-
метр и высокоточный резис-
тор 100 Ом для оценки по-
грешности мультиметра. В ка-
честве “нулевого термостата”
может быть использован ста-
кан, наполненный мелким та-
ющим льдом. Далее путем рас-
чета длины проволоки с учетом
удельного сопротивления
меди на метр вычисляется не-
обходимая длина с некоторым
65
8
U Радиолюбитель - 08/201 1
fl АВТОМАТИКА fl
| Рис. 14~|
запасом на калибровку по нулево-
му термостату, затем проволока
складывается вдвое по длине для
получения в дальнейшем бифиляр-
ной намотки и наматывается в про-
извольной, удобной для Вас, форме
на оправу, затем оправа снимается.
Полученный навив помещается в
“нулевой термостат” и начинается
процедура калибровки сопротивле-
ния за счет изменения длины про-
волоки. После каждого касания ру-
ками необходимо выждать время,
чтобы температура проволоки урав-
новесилась с термостатом. Объем
термостата должен постоянно пере-
мешиваться палочкой с низкой теп-
лопроводностью! Рекомендуемая
финишная точность ±0,5.. .1,0°С. Из-
меренная конечная погрешность при
0°С вводится в значение параметра
“CSr” прибора с обратным знаком!
Откалиброванный чувствительный
элемент помещается в любую за-
щитную гильзу из материала с вы-
сокой теплопроводностью с после-
дующей засыпкой теплопроводя-
щим материалом или проводится
процедура “окукливания” путем оку-
нания в эпоксидную смолу. Рабочая
температура эпоксидной смолы в за-
стывшем виде от -30°С до +70°С.
УСТАНОВКА ЭЛЕМЕНТОВ
И СБОРКА БЛОКА
Необходимые приборы, принад-
лежности и нормативные документы:
Радиолюбитель - 08/201 1 |]
I Рис. 15 |
- сборочные чертежи модуля
“А1” (рис. 12) и модуля “А2” (рис. 13);
- чертежи проводящего рисунка
модуля “А1” (рис. 14) и модуля “А2”
(рис. 15);
- ГОСТ 29137-91. Формовка вы-
водов и установка изделий элект-
ронной техники на печатные пла-
ты. Скачать ГОСТ можно по ссыл-
ке [6];
- паяльник или паяльная стан-
ция с контролем температуры жала
(220-240°С) и прямоугольным сече-
нием жала на конце 1x3 мм;
- припой ПОС-61;
- канифоль живичная или ана-
логичная;
- флюс паяльный жидкий RMA
202-25 или аналогичный спирто-
канифольный флюс;
- прижимной инструмент с дере-
вянным или полимерным наконеч-
ником;
- промывочная жидкость DJAW-10
или спирто-бензиновая смесь в от-
ношении 1:1;
- промывочная ванночка (кювет)
100x100 мм;
- лупа х4 и х10;
- кисть с набивкой типа “щетина”;
- бокорезы;
- бязь;
- пинцет.
------------------------D АВТОМАТИКА D------------------------------
Перечень элементов прибора МПТТ1 (модуль “А1”) приведен в таблице 3.
Перечень элементов прибора МПТТ1 (модуль “А2”) приведен в таблице 4.
Список допустимых замен ЭРЭ прибора МПТТ-1 приведен в таблице 5.
Список магазинов розничной или мелкооптовой торговли по компонентам приведен в таблице 6.
Таблица 3. Перечень элементов прибора МПТТ1 (модуль «А1»)
Поз. обоз. Наименование Производитель Ссылка на сайт технической документации
С1.С5, С8, С12.С17 GRM216R61E105KA12D Murata http://www.murata.com/products/cataloq/pdf/c02e.pdf
С2, СЗ, С14, С18, С20, С29 GRM2165C2A102JA01D
С4, С6, С9, СЮ, С11, С21, С25, С26, СЗЗ GRM219R71E474KA88D
С7, С13, С19, С31.С32 GRM21BR71E104KA01L
С15 SKR-331-U-1E-F-1K Jamicon httpj'Mw. icd-sales.com/Manufacturers/Jamicon.aspx
С22 SKR-101-U-1A-D-1A
С23, С24 GRM1885C2A330JA01D Murata http://www.murata.com/products/cataloq/pdf/c02e.pdf
С27, С28 293D106X9010А2ТЕЗ VISHAY http://www. vishav. com/docs/40002/293d. pdf
сзо SKR-470-U-1E-D-1A Jamicon http://www.icd-sales.com/Manufacturers/Jamicon.aspx
DA1 MCP6004-I/SL Microchip http://www.microchip.com/wwwproducts/Devices.aspx?dDocName=en010434
DA2 MCP1541-I/TO http://www.microchip.com/wwwproducts/Devices.aspx?dDocName=en019719
DA3 LM340T5 NSC http://www.national.com/JS/searchDocument.do?textfield=lm340
DD1 PIC18F2523-I/SO Microchip http://www.microchip.com/wwwproducts/Devices.aspx?dDocName=en026427
К1, К2 TRC-12VDC-FB-AL TTI http://www.tai-shinq.com.tw/product-relay-Power.htm
R1, R2, R5 С2-29М-0,125И-511 кОм ± 0,1 %-Б (ОЖО.467.130 ТУ) ОАО «НПО «ЭРКОН» или ОАО «Ресурс» http://www.erkon-nn.ru/http://www.aoresurs. ru/
R3, R4, R8 С2-29М-0.125И-301 кОм ± 0,1 %-Б (ОЖО.467.130 ТУ)
R6 CR0805-JW-100-E Bourns http://www.boums.com/ProductLine.aspx?name=chip resistors
R7, R9 С2-29М-0,1251/1-2,43 кОм ± 0,1 %-Б (ОЖО.467.130 ТУ) ОАО «НПО «ЭРКОН» или ОАО «Ресурс» http://www.erkon-nn.ru/http://www.aoresurs. ru/
R10, R13, R21, R32, R35, R39, R40 CR0805-JW-623-E Bourns http://www.boums.com/ProductLine.aspx?name=chip resistors
R11, R24, R36 CR1206-JW-5R1-E
R12, R18 CR0805-FX-2003-E
R14 CR0805-JW-624-E
R15 CR0805-JW-133-E
R16 С2-29М-0.125И-127 кОм ± 0,1 %-Б (ОЖО.467.130 ТУ) ОАО «НПО «ЭРКОН» или ОАО «Ресурс» http://www.erkon-nn.ru/http://www.aoresurs. ru/
R17 CR1206-JW-242-E Bourns http://www.boums.com/ProductLine.aspx?name=chip resistors
R19 С2-29М-0,1251/1-49,9 кОм ± 0,1 %-Б (ОЖО.467.130 ТУ) ОАО «НПО «ЭРКОН» или ОАО «Ресурс» http://www.erkon-nn.ru/http://www.aoresurs. ru/
R20 С2-29М-0,1251/1-7,87 кОм ± 0,1 %-Б (ОЖО.467.130 ТУ)
R22, R33 CR0805-JW-271-E Bourns http://www.boums.com/ProductLine.aspx?name=chip resistors
R23 CR0805-JW-000-E
R25, R28 CR0805-JW-562-E
R26, R27, R37, R38 CR0805-JW-272-E
R29, R30 CR1206-JW-122-E
R31 CR0805-JW-103-E
R34 CR0805-JW-303-E
R36 CR1206-JW-100-E
R41 CR0805-JW-622-E
Т1 BVEI-302-2022 Hahn pcginelec.fL/raalcq hta^'IX/sr.i'gca1'
VD1 BAS221 NXP аьж ,e-:. “anilteis-.,
VD2 W01M DC components http://www.dccomponents.com/products/Rectifiers/Bridqe/w005m-w1 Om.pdf
VD3, VD4 SA24A On semiconductor http://www.onsemi.com/PowerSolutions/prod uct.do?id=SA24A
VD5, VD6 LL4148 Fairchild laiciubarr ccrn'Lll^.U-4; 46 :ilni
VD7, VD8 1N4148 NXP http://www.nxp. com/#/pip/pip=|piD=1 N4148 1N44481I pp=lt=pip, i=1 N4148 1N44481
VT1...VT4 ВС848В NXP l’Tr:''>Avw.r:<n .х<т,ч» г'с-рр4рЬ4?0343 SERI SERI
Х1.Х2 ED500V-03P Dinkle <iMQ2 MoitMH tormiriaLO4 taarch rfttuft cho

ХЗ...Х5 ED500V-02P
Z1 НСМ1212А JL World r-C<..'*WWIVT-<Ui:cm,O'L>3LCtSSoapDllL,Ml2A54 ILL-CMIZAcdl
ZQ1 HC-49/U-8.00Mhz Geyer
10
U Радиолюбитель - 08/201 1
fl АВТОМАТИКА fl
Таблица 4. Перечень элементов прибора МПТТ1 (модуль «А2»)
Поз. обоз. Наименование Производитель Ссылка на сайт технической документации
HL1...HL4 SA04-11SURKWA Kingbright krii^riahl.^fT.'D-ixluct rwri I :3~RK'A'A

R1...R5 CR0805-JW-751-E Boums http://www.boums.com/ProductLine.aspx?name=chip resistors
R6...R13 CR0805-JW-102-Е
S1...S4 TS-A4PS-130 Switronic http://www.switronic.com/
Таблица 5. Список допустимых замен ЭРЭ прибора МПТТ-1
Условное обозначение ЭРЭ по основному перечню элементов Допустимая замена Примечание
GRM21 Допускается замена на чип конденсаторы типоразмера 0805 соответствующей емкости, рабочего напряжения, типа диэлектрика, ТКЕ и допуска. Рекомендуемый по замене компонентов производитель - «Yageo»
В45196 Допускается применение любого иного танталового конденсатора типоразмера А и напряжением не менее 6,3 В и емкостью от 2,2 до 10 мкФ При отсутствии танталового конденсатора допустимо применение керамического конденсатора типоразмера 1206 и емкостью не менее 1 мкФ
SKR-331-U-1E-F-1K Допускается применение любого иного алюминиевого электролитического конденсатора с емкостью 330 мкФ х 25 В или 470 мкФ х 25 В с диаметром 8 или 10 мм Рекомендуемый по замене компонентов производитель - «Hitano»
SKR-470-U-1E-D-1A Допускается применение любого иного алюминиевого электролитического конденсатора с емкостью 47 мкФ х 25 В с диаметром 5 мм
LM340T5 L7805ABV, L7805ACV или любой иной стабилизатор в корпусе ТО-220, выходным напряжением +5 В и допуском ±2...5%
PIC18F2523-I/SO PIC18LF2523-I/SO
С2-29М С2-29В или любой иной с подбором номинала путем последовательного соединения 2-х резисторов Компоновка РСВ позволяет устанавливать 2 последовательно соединенных резистора по способу установки «колончатый монтаж», т.е. по ГОСТ 29137-91 вариант установки 220.03.0401.00.00.
CR0805 Допускается замена на чип резисторы типоразмера 0805 соответствующего сопротивления, мощности рассеяния и допуска. Рекомендуемый по замене компонентов производитель - «Yageo»
CR1206 Допускается замена на чип резисторы типоразмера 1206 соответствующего сопротивления, мощности рассеяния и допуска. Рекомендуемый по замене компонентов производитель - «Yageo»
BVEI 302 2022 BVEI-302-2021, BV302S12015А
ED500V-02P Любой иной клеммник на 2 вывода с шагом выводом 5 мм, напряжением коммутации -250 В и током коммутации не менее 8 А
ED500V-03P Любой иной клеммник на 3 вывода с шагом выводом 5 мм, напряжением коммутации -250 В и током коммутации не менее 8 А
SA04-11SURKWA SA04-11SRWA В зависимости от типа индикатора «ОА» или «ОК» требуется установка или удаление резистора R41 модуль «А1».
ВС848В ВС846В, ВС847В.215 или иной к корпусе SOT-23 с аналогичными характеристиками
TRC-12VDC-FB-AL TRJ-12VDC-FB-AL
W01M W02M, W04M, W08M, допускается применение любого иного диодного моста с аналогичными электрическими характеристиками и габаритами
Таблица 6. Список магазинов розничной или мелкооптовой торговли по компонентам
Компонент Магазин, интернет-магазин, мелкооптовый склад Примечание
PIC18F2523-I/SO, PIC18LF2523-I/SO, MCP6004-I/SN, ВС847В.215, BV302S12015A ООО «Тритон электронные компоненты» Москва, (495) 668-26-46, www.trt.ru Все компоненты можно заказать через Интернет в режиме интернет магазина с доставкой.
HC-49/U, SA04- 11SRWA, L7805ABV, ED500V-02P(03P), TS-A4PS-130, CR0805, CR1206, GRM21, В45196, НСМ1212А, 4N33, МОС3082, 1N4007, W01M, TRC-12VDC-FB-AL, TRJ-12VDC-FB-AL «Платан», Москва, (495) 970-00-99, 744-70-70, www.platan.ru
BVEI 302 2021, BVEI-302-2022 ЗАО «Промэлектроника», Екатеринбург, (343) 372-92-44, www.promelec.ru
С2-29М, С2-29В «Элитан», Москва, (495) 649-84-45, факс 646-80-01, www.elitan.ru
Вся процедура монтажа элемен-
тов и сборки блока должна быть
разбита на 12 этапов:
- установка элементов поверх-
ностного монтажа;
- программирование контролле-
ра, если эта процедура не была вы-
полнена на отдельном адаптере;
- первая промывка РСВ;
- установка элементов объемно-
го монтажа;
- вторая промывка;
- установка клеммных колодок
и тактовых кнопок;
- третья локальная промывка;
- сочленение 2-х РСВ в блок;
- четвертая локальная промыв-
ка зоны сочленения РСВ;
- регулировка блока;
- покрытие лаком УР-231 и сушка;
- корпусирование блока, фи-
нальная проверка прибора на рабо-
тоспособность и соответствие мет-
рологическим характеристикам.
Радиолюбитель - 08/201 1 |]
АВТОМАТИКА J
Примечания:
- при выполнении сочленения
2-х РСВ в блок необходимо прокон-
тролировать взаимную перпенди-
кулярность фиксации этих сбороч-
ных единиц;
- после полной сборки блока и
до момента его размещения в кор-
пусе исключить вероятность прика-
сания незащищенными руками за
поверхности элементов и РСВ;
- операции промывки должны
выполняться в хорошо проветрива-
емом помещении и без источников
открытого огня, а также с приме-
нением средств индивидуальной
защиты органов дыхания;
- до момента окончательного
сочленения модулей “А1” и “А2” в
блок рекомендуется выполнить
проверку работоспособности моду-
ля “А2”, для чего необходимо в за-
висимости от типа установленного
индикатора подать “+5V” на общий
проводник разряда, a “-5V” - на сег-
менты, путем последовательного
перебора от сегмента “а” до “h”.
Для индикаторов с “ОК” изменить
полярность приложения напряже-
ния. При приложении напряжения
соответствующий сегмент в выбран-
ном разряде должен высветиться.
Целесообразность данной провер-
ки объясняется тем, что сочлене-
ние модулей “А1” и “А2” является
неразборным и при возникновении
дефектов будет крайне сложно
Правильно
1ЛЛЛХХ
Solder
ххххххххххххх
X—РСВ
Не правильно
^ХХХ
Недостаточно припоя!
Не правильно Не правильно
Избыточно припоя!
Избыточно припоя
и образование проводящего
мостика под элементом!
Не правильно
Не правильно
Избыточно припоя и нет смачивания
поверхности чип элемента. Пайка выполнена
без флюса, истек срок хранения чип элемента до
выполнения пайки или не выполнялись требования
по хранению чип элементов.
Нет параллельности плоскостей
чип элемента и ПП.
I Рис. 16 |
выполнить ремонт блока в сборе.
В случае, если возникнет необхо-
димость демонтажа модуля “А2”, то
удаление припоя необходимо выпол-
нить вакуумным отсосом.
Особое внимание при сборке
прибора следует обратить на уста-
новку элементов поверхностного
монтажа, поскольку их доля со-
ставляет приблизительно 50% от
общего числа элементов. Также
следует сказать, что в порядке оче-
редности сначала устанавливают-
ся элементы поверхностного мон-
тажа, а затем объемного. Порядок
монтажа элементов SMD на плату
приводится в [7]. На рис. 16 приво-
дятся типовые ошибки монтажа
чип элементов.

Литература, ресурсы
6. http://www.qosthelp.ru/qost/qost28228.html
7. Сергей Зелепукин. Микроконтроллерный программируемый терморегулятор МПТР-1. - “Радиолюбитель”,
№3/2011, стр. 9-13.
Окончание в №9/2011
Гаврилов С.А., Черномырдин А.В. Искусство схемотехники. Просто о сложном. -
СПБ.: Наука и Техника. - 2011. - 352 с.
Это уникальная книга является путеводителем для радиолюбителя и начинающего
разработчика в мир создания электронных схем на полупроводниковых элемен-
тах. Радиолюбителям книга поможет перейти от слепого копирования схем к
созданию собственных конструкций. Содержится интересный разбор частых
заблуждений и ошибок, много полезного материала из практики разработчиков
электронных схем.
Книга предназначена для радиолюбителей и начинающих разработчиков. В ряде
случаев книга будет полезна профессиональным разработчикам и студентам
радиотехнических специальностей: изложение ведется на достаточно серьезном
уровне.
ИСКУССТВО
СХЕМО-
ТЕХНИКИ
пнхтоо сложном
12
U Радиолюбитель - 08/201 1
ft АВТОМАТИКА ft
Преобразователи однофазного
напряжения в трехфазное
Возвращаясь к напечатанному
("РЛ", №6/2010, с. 11-13;
"РЛ", №7/2010, с. 12-14)
Предварительный полный аналитический расчет элементов схемы тиристорного инвертора практически
невозможен из-за сложности требований, связанных с передачей энергии от питающей сети в нагрузку,
требований к процессу коммутации, особенностей процессов при индуктивной нагрузке и т.д.
Тем не менее я посвятил немало времени проектированию тиристорных преобразователей. К сожале-
нию, из-за нынешних цен на радиодетали и медный обмоточный провод я так и не собрал эксперименталь-
ный образец тиристорного преобразователя.
Uy1...Uy6^
R1
VD1
КД209В _
VD2
Т1 КД209В
> y.3.VS1...VS6
-> катод VS 1...VS6
В схеме на рис. 1 в моей статье я допустил ошибку.
На каждый из шести тринисторов силовой части инвер-
тора необходимо подавать отдельный сигнал управления с
помощью схемы, изображенной на рисунке.
Резистор R1 может и не понадобится, только в этом слу-
чае число витков обмотки WI трансформатора Т1 должно
быть довольно большим.
Число витков обмотки WII подбирается эксперименталь-
ным путем (при подаче управляющего сигнала должен на-
дежно открываться тринистор).
Александр Маньковский
пос. Шевченко Донецкой обл.
E-mail: manckowsky@yandex.ua
МР2904 - ЦВЕТНОЙ 4’ TFT-LCD МОДУЛЬ РАЗРЕШЕНИЕМ 320x240
С ВИДЕОКОНТРОЛЛЕРОМ
Возможное применение: автомобильное аудио-видео оборудование, портативные DVD-плееры, видеодомо-
фон, видеоняня, дверной глазок, камера видеонаблюдения, офисное оборудование, удаленный терминал.
Технические характеристики
Диагональ: 4'
Разрешение: 320 х 240
Соотношение сторон экрана: 4:3
Углы обзора (верх/низ/лево/право): 40/60/60/60
Яркость: 260 кд/м2
Контрастность: 500:1
Подсветка: LED
Вход: Композитное видео CVBS
Стандарты (автоматическое переключение): NTSC, PAL
Управление: кнопочная панель
Питание: DC 9В-15В
Размер видимой части LCD(mm): 82.08x61 .56
Общий размер (мм): 96x76x4.4
Размер видеоконтроллера (мм): 62x55.2x9
Рабочая температура : -10-+60
Температура хранения: -20-+70
МР29035 - ЦВЕТНОЙ 3.5’ TFT-LCD МОДУЛЬ
РАЗРЕШЕНИЕМ 320x240 С ВИДЕОКОНТРОЛЛЕРОМ
Устройство аналогично предыдущему. Основное отличие: наличие монитора 3,5“.
Возможное применение: автомобильное аудио-видео оборудование, портатив-
ные DVD-плееры, видеоняня, видеодомофон, дверной глазок, камера видеонаблю-
дения, офисное оборудование, удаленный терминал.
Радиолюбитель - 08/201 1 |]
13
fl АВТОМАТИКА fl
Роман Абраш
г. Новочеркасск
E-mail: arv@radioliga.com
| Естественная вентиляция в санузлах многоэтажных домов,
| особенно старой постройки, зачастую не обеспечивает прием-
| лемого уровня влажности и (чего уж там скрывать!) отсутствие
। неприятных запахов. Причин тому может быть множество: от
банального засорения вентиляционных каналов мусором и
пылью до столь же банальных просчетов архитекторов и
' строителей. А вот метод решения один - использование прину-
। дительной вентиляции, которая обеспечивается вытяжными
I бытовыми электровентиляторами, стоимостью от 150 рублей и
I более*.
Таймер для вытяжного
вентилятора санузла
Введение
Некоторые модели вентилято-
ров имеют собственный отдельный
выключатель-цепочку, что следует
считать скорее недостатком, чем
достоинством, т.к. приходится
вручную включать вытяжку перед
использованием санузла и выклю-
чать после завершения проветри-
вания. Более продвинутые (и, со-
ответственно, более дорогие) мо-
дели имеют встроенный таймер,
который включает вентилятор од-
новременно с включением освеще-
ния, а выключает через некоторое
время после выключения освеще-
ния.
Такие таймеры можно купить
отдельно и установить самостоя-
тельно, однако, использование от-
дельных таймеров или вентилято-
ров со встроенными таймерами
имеет ряд недостатков:
1. Таймер требует установки в
отдельной распределительной ко-
робке или электрощитке.
2. Таймер подключается к
квартирной электропроводке мини-
мум 4-я проводами: 2 к питающей
сети и 2 к выключателю освеще-
ния, это же относится и к вентиля-
тору со встроенным таймером.
Если нужные провода не заложе-
ны в стену на этапе монтажа про-
водки, то их прокладка - удоволь-
ствие ниже среднего.
3. Таймер, будучи единожды
настроен, отрабатывает один и тот
же интервал работы вентилятора
* Примечание: цены в статье приве-
дены в российских рублях.
после выключения света, что мо-
жет привести к напрасному расхо-
ду электроэнергии и повышенному
уровню шума без необходимости.
4. Таймер стоит не менее 250
рублей (вентилятор со встроенным
таймером - более 400).
Предлагается конструкция тай-
мера для самостоятельной сборки,
свободная от этих недостатков и
обладающая дополнительными
удобствами:
1. Устанавливается внутри
крышки самого дешевого вытяжно-
го вентилятора(не требует отдель-
ной коробки и т.п).
2. Подключается только двумя
проводами к бытовой сети 220 В
(не требуется подключение к вык-
лючателю освещения).
3. Присутствует световой инди-
катор работоспособности таймера.
4. Таймер реализует гибкий ал-
горитм работы, уменьшающий вре-
мя непроизводительной работы.
5. Стоимость компонентов для
сборки таймера чуть более 100
рублей.
Назначение: автоматическое
включение вытяжного вентилятора
санузла при включении освещения
и отключение вентилятора через
оптимальное время после выклю-
чения освещения.
Принципиальная схема
Принципиальная схема таймера
вытяжного вентилятора санузла
приведена на рис. 1.
Питание (-220 В) подается на
клеммы ХР1В-ХР2А. Используется
схема однополупериодного выпря-
мителя с реактивным балластом,
роль которого выполняет С2. R1
служит для разряда конденсатора
С2 и служит для повышения элект-
робезопасности обслуживания (в
принципе, его можно не устанавли-
вать). Стабилитрон VD1 ограничи-
вает напряжение, до которого за-
ряжается конденсатор фильтра С1.
VD2 препятствует разряду С1 в мо-
менты, когда стабилитрон VD1 от-
крыт прямым током (при соответ-
ствующем отрицательном полупе-
риоде сетевого напряжения). Си-
мистор VS1 служит для коммута-
ции питания мотора вытяжного
вентилятора, подключаемого к
клеммам ХР1А-ХР2В. Симистор
14
U Радиолюбитель - 08/201 1
fl АВТОМАТИКА fl
без охладителя в состоянии управ-
лять мотором с мощностью до 100 Вт,
чего с большим запасом достаточ-
но для любых бытовых вытяжных
вентиляторов. Управляется симис-
тор импульсами отрицательной (от-
носительно цепи VCC) полярности,
поступающими с микроконтролле-
ра DD1. Программа, зашитая в
микроконтроллере, реализует весь
алгоритм работы устройства. Для
синхронизации управляющих им-
пульсов с полупериодами сетево-
го напряжения на микроконтроллер
подается через резисторы R3 и R4
сетевое напряжение. Номиналы
этих резисторов обеспечивают ток
через защитные цепи порта микро-
контроллера на безопасном уров-
не (не более 1 мА). Светодиод HL1
выполняет двоякую функцию: он
используется для индикации рабо-
чего состояния устройства и одно-
временно является датчиком осве-
щенности.
Конструкция
Устройство представляет собой
одностороннюю печатную плату
(рис. 2, рис. 3), на которой монти-
руются все компоненты, причем
DD1 устанавливается со стороны
проводников, а остальные компо-
ненты - с другой стороны. К клем-
мам ХР1-ХР2 подключаются пита-
ющие проводники бытовой провод-
ки с сечением не менее 0,35 мм2.
Печатная плата разработана конк-
ретно под вентилятор “Colibri”, куп-
ленный за 150 рублей. В этом вен-
тиляторе плата крепится саморе-
зом, а в других вентиляторах ее
можно закрепить при помощи тер-
моклея внутри декоративной
крышки вентилятора, в которой по
центру предварительно просверли-
вается отверстие под светодиод
HL1 (рис. 4). После всех подклю-
чений крышка с платой устанавли-
вается на штатное место.
Для защиты от влаги печатную
плату рекомендуется покрыть вла-
гостойким лаком.
На макете проверена работа
таймера со светодиодами различ-
ных типов, размеров и цвета (крас-
ный, зеленый, синий). Наилучшая
чувствительность обеспечивалась
при использовании светодиода с
прозрачной линзой красного свече-
ния повышенной (2000 мКд) свето-
отдачи. Однако и с другими вари-
антами все работало достаточно
надежно. Следует отметить, что
синий светодиод более чувствите-
лен к белому и сине-белому осве-
щению, а красный - к желто-крас-
ному.
Стабилитрон VD1 может быть
любым на напряжение 5,6 В, напри-
мер, КС156А. Симистор серии ВТА
с максимльным током от 6 до 12 А,
т.е. ВТА6...ВТА12, с рабочим напря-
жением не менее 400 В (лучше -
600). Рабочее напряжение конден-
сатора С2 - не менее 350 В, тип -
любой пленочный, например, К73-11,
К73-17 и т.п. Рабочее напряжение
конденсатора С1 - не менее 10 В,
емкость можнодовести до 1000 мкФ.
Светодиод рекомендуется не
впаивать в плату, а установить в
разъем, иначе будет сложно подо-
брать нужную длину выводов, что-
бы он выглядывал из крышки и в
то же время не мешал ее установ-
ке. Кстати, если полярность свето-
диода перепутана, с разъемом зна-
чительно проще ее поменять. Экс-
периментировать с разными свето-
диодами так же проще именно в
этом случае.
К остальным компонентам осо-
бых требований не предъявляется.
Вентилятор с установленным
таймером представлен на рис. 5.
Условия эксплуатации
Все компоненты таймера на-
ходятся под напряжением сети,
поэтому при проверке и монта-
же устройства следует соблю-
дать повышенную осторожность,
так как опасность усугубляется
тем, что устройство монтирует-
ся в ванной комнате - помеще-
нии с особой опасностью пора-
жения электрическим током!
Обычно вытяжной вентилятор
устанавливается в одной из стен
санузла под потолком, т.е. при
включении освещения в санузле
вентилятор оказывается достаточ-
но ярко освещен. Непременное ус-
ловие нормальной работы тайме-
ра - наличие заметной разницы в
освещенности при отключенном и
включенном освещении санузла.
Если в санузле и без освещения
светло настолько, что вентилятор
Радиолюбитель - 08/201 1 |]
15
АВТОМАТИКА J
оказывается постоянно включен-
ным, следует уменьшить количество
света, попадающего на светодиод
HL1 путем закраски его красным
лаком (или лаком иного цвета - под
цвет свечения светодиода), заглуб-
ления его внутрь крышки вентиля-
тора и т.п. мерами.
Внешний вид модифицированно-
го вентилятора показан на рис. 6.
Если таймер устанавливается в
вентилятор, уже подключенный па-
раллельно лампе освещения сануз-
ла, следует предварительно изме-
нить в распределительной коробке
его подключение так, чтобы пита-
ние 220 В поступало на него посто-
янно независимо от освещения.
Описание
работы устройства
Все время, пока на таймер по-
дано питание, светодиод HL1 крат-
ковременно вспыхивает каждую
секунду, сигнализируя об исправ-
ности устройства и его готовности
к работе.
Пока свет не включен, вытяж-
ной вентилятор выключен. В этом
режиме устройство потребляет
очень малый ток, носящий преиму-
щественно реактивный (емкост-
ный) характер - порядка 15 мАР
(реактивных миллиамер). Такой ток
не фиксируется приборами учета
электроэнергии, так что находить-
ся в таком состоянии изделие мо-
жет неограниченно долго - это де-
журный режим.
Когда в санузле включается свет,
начинается отсчет защитного интер-
вала времени перед включением
вытяжки. Этот интервал составля-
ет около 15 секунд (приведенные
здесь и далее значения интервалов
времени могут отличаться от фак-
тических на 1-2 секунды). Если
свет будет погашен до истечения
этого интервала, вентилятор не
будет включен вообще. То есть
если человек вошел в санузел
только для того, чтобы, например,
повесить на крючок полотенце -
нужды в вытяжке нет. Если же свет
в санузле горел больше 15 секунд,
устройство включает вентилятор, и
продолжает удерживать его вклю-
ченным все время, пока горит свет,
и еще 5 минут после выключения
света плюс по 1 минуте на каждые
полные 120 секунд, в течение ко-
торых свет был включен, но не бо-
лее 30 минут всего. Таким образом,
если человек принимал душ 15 ми-
нут, то вытяжка будет продолжать
работать еще 5 + 15/2 = 13 минут
после того, как свет в санузле бу-
дет погашен. Принятие ванны в те-
чение получаса заставит вытяжку
поработать дополнительно 5 + 30/2 =
20 минут.
Предусматривается вариант
программы таймера, при котором
время работы вентилятора после
выключения света будет равно вре-
мени его работы при включенном
освещении. Этот вариант выбира-
ется путем установки перемычки
S1 (см. рис. 1).
Если свет в санузле включает-
ся повторно при работающем вен-
тиляторе, то к остатку незавершен-
ного интервала работы вентилято-
ра после выключения света будет
прибавлен новый интервал по ра-
нее описанному алгоритму.
Примечание, не имеющее пря-
мого отношения к устройству.
Эффективность вытяжной вен-
тиляции определяется не столько
мощностью вентилятора или каки-
ми-то электронными приспособле-
ниями для него, сколько наличием
притока свежего воздуха. Если
дверь в санузел закрывается плот-
но и нет иных отверстий, через ко-
торые мог бы поступать внешний
воздух, эффективность любой вы-
тяжки будет близкой к нулю.
