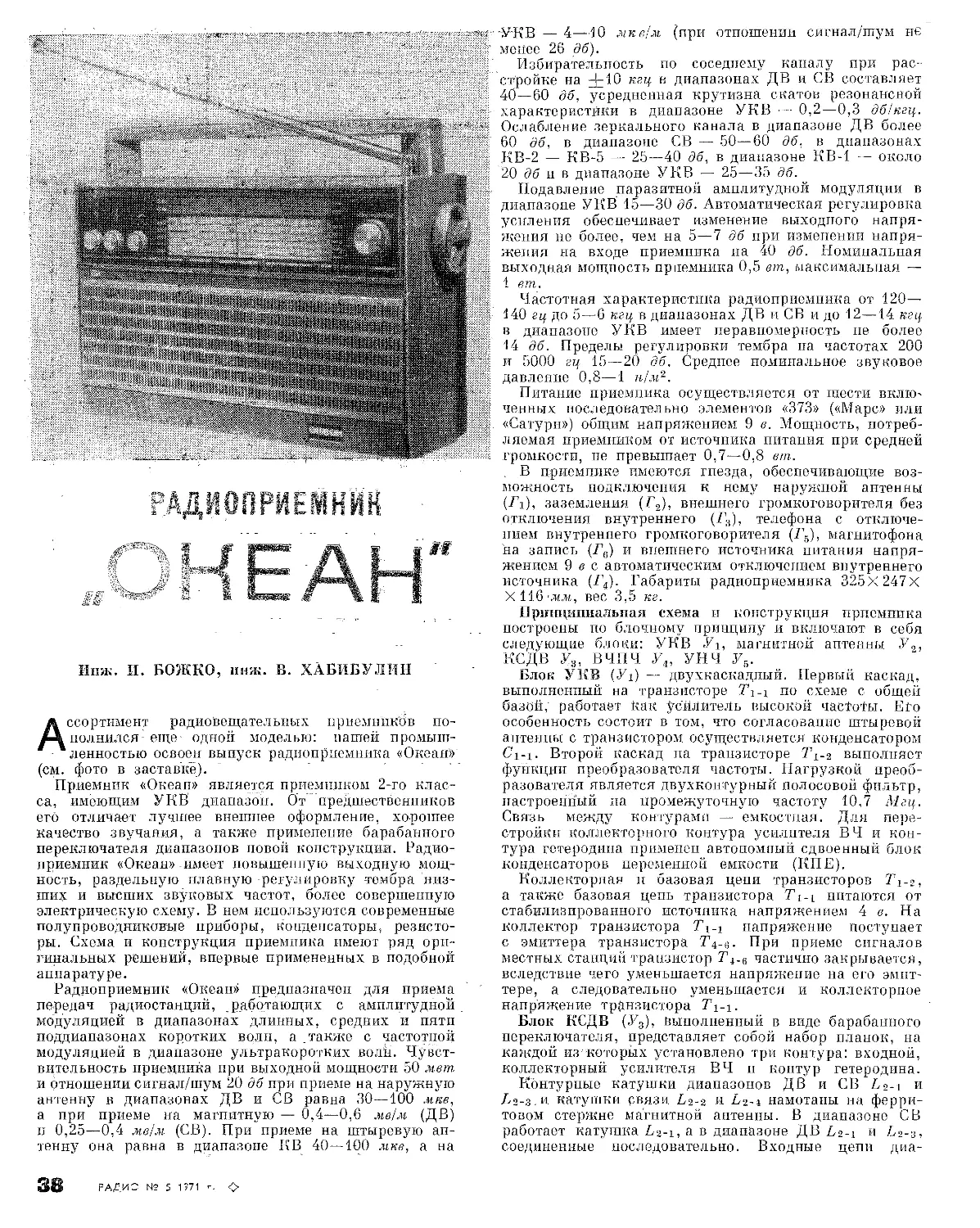

4.ДИ0ПРИЕМНЙК
Ипж. И. БОЖКО, инж. В. ХАБИБУЛИН
Ассортимент радиовещательных приемников по-
полнился- еще одной моделью: пашей промыш-
- ленностыо освоен выпуск радиоприемника «Океан»
(см. фото в заставке).
Приемник «Океан» является приемником 2-го клас-
са, имеющим УКВ диапазон. От предшественников
его отличает лучшее внешнее оформление, хорошее
качество звучания, а также применение барабанного
переключателя диапазонов повой конструкции. Радио-
приемник «Океан» имеет повышенную выходную мощ-
ность, раздельную плавную регулировку тембра низ-
ших и высших звуковых частот, более совершенную
электрическую схему. В нем используются современные
полупроводниковые приборы, конденсаторы, резисто-
ры. Схема и конструкция приемника имеют ряд ори-
гинальных решений, впервые примененных в подобной
аппаратуре.
Радиоприемник «Океан» предназначен для приема
передач радиостанций, работающих с амплитудной
модуляцией в диапазонах длинных, средних и пяти
поддиапазонах коротких воли, а также с частотной
модуляцией в диапазоне ультракоротких волй. Чувст-
вительность приемника при выходной мощности 50 мет
и отношении сигнал/шум 20 дб при приеме на наружную
антенну в диапазонах ДВ и СВ равна 30—100 мпв,
а при приеме на магнитную — 0,4—0,6 мв/м (ДВ)
и 0,25—0,4 мв/м (СВ). При приеме на штыревую ап-
тенну она равна в диапазоне КВ 40—100 мкв, а на
У К'В — 4—10 мке/м (при отношении сигнал/шум не
Г менее 26 дб).
Избирательность по соседнему каналу при рас-
; стройке на ^10 кгц в диапазонах ДВ и СВ составляет
: 40—60 дб, усредненная крутизна скатов резонансной
) характеристики в диапазоне УКВ — 0,2—0,3 дб/кгц.
i Ослабление зеркального канала в диапазоне ДВ более
) 60 дб, в диапазоне СВ — 50—60 дб, в диапазонах
) КВ-2 — КВ-5 — 25—40 дб, в диапазоне КВ-1 — около
! 20 дб п в диапазоне УКВ — 25—35 дб.
Подавление паразитной амплитудной модуляции в
диапазоне УКВ 15—30 дб. Автоматическая регулировка
усиления обеспечивает изменение выходного напря-
жения не более, чем на 5—7 дб при изменении напря-
жения на входе приемника на 40 дб. Номинальная
выходная мощность приемника 0,5 вт, максимальная —
1 вт.
Частотная характеристика радиоприемника от 120—
140 гц до 5—6 кгц в диапазонах ДВ и СВ и до 12—14 кгц
в диапазоне УКВ имеет неравномерность пе более
14 дб. Пределы регулировки тембра па частотах 200
и 5000 гц 15 — 20 дб. Среднее номинальное звуковое
давление 0,8—1 н/м2.
Питание приемника осуществляется от шести вклю-
ченных последовательно элементов «373» («Марс» или
«Сатурн») общим напряжением 9 в. Мощность, потреб-
ляемая приемником от источника питания при средней
громкости, пе превышает 0,7—0,8 вт.
_ В приемнике имеются гнезда, обеспечивающие воз-
можность подключения к нему наружной антенны
(Г1), заземления (Г2), внешнего громкоговорителя без
отключения внутреннего (Г3), телефона с отключе-
нием внутреннего громкоговорителя (Г5), магнитофона
на запись (Г6) и внешнего источника питания напря-
жением 9 вс автоматическим отключением внутреннего
источника (Г4). Габариты радиоприемника 325Х247Х
X 116 'мм, вес 3,5 кг.
Принципиальная схема и конструкция приемника
построены по блочному принципу и включают в себя
следующие блоки: УКВ У±, магнитной антенны У2,
КСДВ У3, ВЧПЧ У4, УНЧ У5.
Блок УКВ (Ут) — двухкаскадпый. Первый каскад,
выполненный на транзисторе /"i-i по схеме с общей
базой, работает Как усилитель высокой чайоты. Его
особенность состоит в том, что согласование штыревой
антенны с транзистором осуществляется конденсатором
Ci-1. Второй каскад па транзисторе У:-г выполняет
функции преобразователя частоты. Нагрузкой преоб-
разователя является двухконтурный полосовой фильтр,
настроенный па промежуточную частоту 10.7 Мгц.
Связь между контурами — емкостная. Для пере-
стройки коллекторного контура усилителя ВЧ и кон-
тура гетеродина применен автономный сдвоенный блок
конденсаторов переменной емкости (КПЕ).
Коллекторная и базовая цепи транзисторов Тг.2,
а также базовая цепь транзистора Тi-t питаются от
стабилизированного источника напряжением 4 в. На
коллектор транзистора 7Д-1 напряжение поступает
с эмиттера транзистора TVs. При приеме сигналов
местных станций транзистор 7Д-6 частично закрывается,
вследствие чего уменьшается напряжение на его эмит-
тере, а следовательно уменьшается и коллекторное
напряжение транзистора 7V1.
Блок КСДВ (У3), выполненный в виде барабанного
переключателя, представляет собой набор планок, на
каждой из которых установлено три контура: входной,
коллекторный усилителя ВЧ и контур гетеродина.
Контурные катушки диапазонов ДВ и СВ L2-i и
Лг-з.и катушки связи А2-2 и L2-i намотаны на ферри-
товом стержне магнитной антенны. В диапазоне СВ
работает катушка L2-i, а в диапазоне ДВ L2-i и l,2-s,
соединенные последовательно. Входные цепи диа-
38
ГАДИС № 5 1 >71
пазонов КВ выполнены по схеме с не-
полным включением штыревой антен-
ны в контур п индуктивной связью
с базой транзистора 74-i.
В блоке ВЧПЧ (У4) размещены:
каскады усилителя ВЧ и гетеродина,
кольцевой смеситель, совмещенный
AM--ЧМ тракт ПЧ, детекторы AM
п ЧМ сигналов, переключатель
АМ-ЧМ, цепи АРУ и стабилизатор
напряжения.
Усилитель ВЧ AM собран на тран-
зисторе 74-1 по схеме с автотран-
сформаторной связью с контуром
и индуктивной — со смесителем.
Резистор 7?л-s в эмпттерной цепи
транзистора в режиме ЧМ через
контакты 5, 6 переключателя //(,
шунтируется конденсатором С4.2, а
в режиме AM через контакты 5, 4 —
цепью С4-2 Дрз-1 частотно-зависи-
мой отрицательном обратной связи,
обеспечивающей дополнительное ос-
лабление помех по зеркальному и
другим паразитным каналам, вырав-
нивание чувствительности по диапа-
зону и стабилизацию работы всего
тракта AM.
Гетеродин AM выполнен на транзи-
сторе 74-3 по схеме индуктивной
трехточки с автотрансформаторной
связью транзистора с контуром и
индуктивной связью со смесителем.
Транзистор включен по схеме с
общей базой. Питание базовой и
коллекторной цепей гетеродина осу-
ществляется от стабилизатора напря-
жения (—4 в), что обеспечивает
стабильность амплитуды и частоты
колебаний гетеродина.
В качестве смесительного устрой-
ства в тракте AM применен коль-
цевой диодный смеситель (на диодах
Ди-1 — Д-Д Применение такого
смесителя позволило значительно
повысить помехозащищенность трак-
та AM. Кроме того, он обеспечивает
хорошую развязку гетеродина со
входом приемника, создает незави-
симость настройки всех резонансных
элементов блока КСДВ. Усилитель
ПЧ АМ-трехкаскадттый, выполнен па
транзисторах 2'4-3, ТП-в и Тч--,-
Нагрузкой первого транзистора слу-
жит четырехзвенный ФСС — форми-
рователь полосы пропускания тракта
AM, обеспечивающий основную се-
лективность приемника по соседнему
каналу. Нагрузкой двух других
транзисторов являются одиночные
контуры. Амплитудный детектор вы-
полнен на диоде ДЧ-ю по схеме по-
следовательного детектора с раздель-
ной нагрузкой по постоянному и
переменному току.
Усилитель ПЧ ЧМ — четырехка-
скадпый, выполнен на транзи-
сторах 71=1, 74.2, 74.в, 74-7. Коллек-
торной нагрузкой первых трех кас-
Принципиалъная схема блоков КСДВ
и магнитной антенны,
Ц
Гн,&
3
2,____
сдо
Уз
9о
13 о
Сэа
100
Вз-1
130
13о
19 о
13 о-
19,о
2 4 3
Вз-в 62
19 13	171514 18	16 12 II 10 9 П, 6 7 8 5
Сз-? 82 мм
—II--------
С3-я 110
25м
11
,300
50-15М
18
19 о-
18
14 о
11
ДВ
Оз-з 56
о
оЗ
о/
02
о4
13 о
/Яо-J
3
о;
Вз-г
47
1Г“
220
ДД8
Кз-з’ОЧ
Сз-10130Т
-------*—оЗ
-II---------°1
83-д 180
9о—
10о—
Вз-ч
	> а		гоб _лд	l3-5
	——о12-	83-586	~"->О
O3-5 68
13о
о2
о4
о-
।	—."Q/7
^^-^4
C3-J 82	1
	-° 6 I3-S <	I	H3-1012 oT
E3-S8Z	м	L—ц	—07 83-g 180
о2
о4
r -i у 110 T Tz 5 H I™A 'Дрз-J 7/O- -1—|fr-l	' T-	LS-S -08	I
f Z Y Y	83-582	I
0з-7 43	±
--------*—оЗ
—]|---------о/
О3-3 150
L3-2
16
10о-----f
68 45
Др,., /7<НЬ
12 с
4-15 ..C3-g270°J,
63-10
8,2
—03
----о/
180
	^Сз-,4-15 s°
7		in ГЧ- J	1 к»*- J, W Mm J	1 111  ri—"°'	l. i 4^	b,: Ls-! r ilLos r
OB	!UU/frj J z7 AP3-1	T 8~30
	07/'° •	LTJ105	1
-]	9о—
^Сз.,6-25 lOo-
lS ^3*
-.... о 56 к
ДРз-i
	—Hz
		' 1 II		 fejp’
4
02
04

Cg-y. 300
РАДИО № 5 1971 г. <> , 39
21
Б
~22
к7[Уз)
K12^j
K8(§J
К 5(Уз)
КБ(Уз)
Kiofcj
23
7-
Т
Транзистор	AM	ЧМ
Т4_!			50 мкв
Т.-,	10 м-кв	0, Змв
Т,-,	0,1 мв 3 мв	2 мв
Т*-7		16лв
кадов служат полосовые двух-
контурные фильтры с непол-
ным включением транзистора как
со стороны коллектора, так и со
стороны базы. Связь между кон-
турами полосового фильтра —
внешнеемкостная. Частотный де-
тектор собран на диодах Д4.8
и Дй-д по схеме симметричного
дробного детектора. Резистор
Т?4-48 и конденсаторы С^-ц, С4.52
образуют цепь предыскажений.
В обоих режимах AM и ЧМ
транзисторы усилителя включены
но схеме с общим эмиттером.
Питание их коллекторных цепей
осуществляется через индивиду-
альные развязывающие фильтры.
Напряжение на базовые цепи по-
ступает от стабилизатора напря-
жения (—4 в). Для уменьшения
влияния разброса транисторов
по величинам входных сопротив-
лений нижние плечи базовых
делителей выполнены составными
Принципиальная схема блока УКВ.
и достаточно низкоомными. Для
<40 РАДИО № 5 1971 г. <>
Принципиальная схема блоков ВЧПЧ и УНЧ. Эмиттер транзистора Ть-в должен быть соединен с коллектором Т;
и эмиттером Тв-з	Г ‘	°
8ч-зз 7*
О/-ге
10,0*106
^Ч-2/l
1,2 к
8ч-зг 13* ы0ч-з*27
Дч-з
ДЮЗ Ж
^Ч-ЧЗ
ДгзДЗО П,-Ч147к 5,6*
1,66
В,-ч, 1ё к
fcwihh!^#
Кч-чг Ъ7к
Дч-з
Д20
‘Ч-Ч
ГТ3221
явив
Зч-s/
7700
Тч-s
I ГТ322А


Дч-31
1,2 к
I Вч-зо 630
IJT1
8,76
Зч-зз
[1000
f«L ^ч-зч
JJ" 0,01
t-it

Зч-зв
20,0*106
21 пгж\

1,4-5
5ч-чг
1000 SZ,
6В*\
вея
^4’28
!	64-3/
0,015
Р'ч-З?
8,2*
И4-34 Ич-зе С]
S? Чч-зз И
0,033 'тПч-зд1Д*
0,-^0,033
"C^’—I 1 z^y-pj d8 к
С,-,7270 Яч-чз18*
J nLs 0,-^д
"" 10, О*
*106
Сч-ч»270
-----И
___Дч-,0 ДЭВ ^.чз5,6к &ЧЗ 5,8*
-£^3------
' Sf-4-g 2,7mp
-¥~Z7|
^y-zg

, 3300
Вч~чч 6,8*

МПЧ-1
0,76
12 *
0,156
Hfrltl
5,0*
*/56
Tlff-g 2,7 к
-J2Zy~
К/
10*
5,0*156
77ц~ц 2',1 *
1*-з
МП4Ц
0,36
Cf.s 30,0*15 b\
8s-iz f-1
100*
f?g 10К
0,0*106
6
Cs-a
5,0*156
С S-ц 50,0*106
II
X
"8 7' 10' >
0,76
W7*T~1 В’086
I fy-zzW S
МПЧ1
0,86


Эч-чч
50,0* 106
1-4-32
2200
Лч-ч^ЮО

Ot-ss
10,0*106
15

2
R468
Осбещенив
рв о_х>
0
7f-simi Тз-,П213Б
Bs-t, 820 Bf-ziB80ngg
T/i/spll*
300
1^01
Rs-is
8з-!з 5,0 *
J156
^Rs-гзЗЭО
Вз-гз
47
4,358
1 B*,
Cs-tsZ20
Ts-Ч МПЧ1_
0,66
4,26
Чз-т
1000,0*
*106
*'1
МП37
Ts-в
П213Б
rp,
1ГД-7А
>5-Zi
У7
CB.n 50,0* 108 hs-zqZ,!*
Гк3О) .... .
[n r^flv
ti
повышения устойчивого коэффициента передачи ка-
скадов (особенно на частоте 10,7 Мгц) в коллектор-
ные цепи всех транзисторов усилителя ПЧ включены
резисторы (R 4.5, /?4-J3 , Л4-40 , Т?4-5о)- ЧуВСТВИТОЛЬ-
ность каскадов ПЧ тракта приведена в таблице.
в каскадах
Для уменьшения числа коммутаций
усилителя ПЧ вместо катушек связи применены ем-
костные делители. Нижние плечи емкостных делителей
(Продолжение на стр. 43)
РАДИО NS 5 1971 r. <>
41
РАДИОПРИЕМНИК „ОКЕАН"
(Начало на стр. 38)
используются в фильтре развязки ПЧ ЧМ во входных
цепях каскадов.
Переключатель АМ-ЧМ для обеспечения минимальной
длины коммутируемых высокочастотных цепей кон-
структивно выполнен па плате ВЧПЧ. Переключение
АМ-ЧМ осуществляется с помощью кулачкового меха-
низма, соединенного с барабанным переключателем.
В приемнике применена высокоэффективная совме-
щенная АМ-ЧМ система АРУ, основным' элементом
которой является детектор Ди-i, включенный между
базой и эмиттером транзистора TVs.
Система АРУ приемника—эстафетного типа. В ней
напряжение на базу транзистора 7'4„2 подается с эмит-
тера У4_6, а па базу ТД-j— с эмиттера Г4_2. Поэтому
при работе АРУ частичное закрывание транзистора
7’4_6 приводит к частичному закрыванию транзисторов
^4-2 11 ^4-1-
Дополнительная регулировка усиления в режиме
AM осуществляется за счет включенного параллельно
высокоомному входу ФСС диода Д4-5, управляемого
разностным напряжением на коллекторах Г4.2 и Т4-б.
Работа системы АРУ при приеме ЧМ-сигналов описана
выше (см. блок УКВ).
Для обеспечения нормальной работы ВЧ и ПЧ-трак-
тов при пониженном напряжении источника питания
(до 4—5 а) базовые цепи каскадов ПЧ, гетеродин AM
п весь блок УКВ питаются стабилизированным напря-
жением. . Для получения. ..высокого коэффициента ста-
билизации н уменьшения зависимости выходного на-
пряжения от тока нагрузки применен двухкаскадный
транзисторный стабилизатор напряжения.
Транзистор Т4-6 является регулирующим элементом,
на выходе которого включена нагрузка и система
сравнения с управляющим элементом — усилителем
постоятшрго тока (УПТ) на транзисторе Тц-ц. В ка-
честве источника опорного напряжения используется
селеновый стабилитрон Дт-#. Для запуска стабилиза-
тора (главным образом УПТ) при низких температурах
(ниже 0° С) регулирующий элемент зашунтирован рези-
стором Т?4-29 с достаточно большим сопротивлением.
Данный стабилизатор обеспечивает постоянное на-
пряжение 4 в при изменении напряжения источника
шиапия в пределах 5—10 в.
Блок УНЧ (У5) — шестпкаскадный. Первые два
каскада выполнены на транзисторах и с
непосредственной связью между ними. Стабилизация
режимов их работы осуществляется с помощью отри-
цательной обратной связи по постоянному току (через
резисторы /?5-4 и Й5-2). На входе третьего каскада
Т5-3 включены цепи регуляторов тембра.
С транзистора TVs сигнал поступает на фазоинверс-
ный каскад (2’5-5, Т-о-6). Связь предоконечного каскада
с выходным непосредственная.
Для симметрирования двухтактной части схемы
служит потенциометр 7?5-1э, Температурная стабили-
зация предоконечного и оконечного каскадов осуществ-
ляется терморезистором 7?5-2 4. Транзисторы 2’5_3 —
Гз-з охвачены частотпопезависпмой отрицательной
обратной связью (через резистор 7?6-2о), Усилитель
содержит ряд местных обратных связей, а также ряд
развязок по цепи питания, стабилизирующих его
работу.
(Окончание следует)
РАДИО № 5 1971 г. О 43
РАДИОПРИЕМНИК
„ОНЕАН"
Инж. И. БОЖКО, инж. В. ХАБИБУЛИН
Радиоприемник «Океан» выполнен в виде переносной
конструкции. В корпусе приемника, изготовленном и.з
ударопрочного полистирола, установлены шасси при-
емника, громкоговоритель, штыревая антенна. Задняя
часть' корпуса закрыта крышкой.
Конструкция приемника «Океан» блочная. Все пять
блоков, а также блок конденсаторов переменной ем-
кости AM тракта, отсек для элементов питания, регуля-
торы громкости и тембра, панель с гнездами для ,шц-
ключенпя внешних приборов, детали верньерного уст-
ройства и подсвета шкалы расположены па общем шас-
си, изготовленном из стали. Кроме чисто механически\
преимуществ перед пластмассовым.такое шасси является
хорошим общим проводником для всех блоков прием-
ника, что в значительной степени способствует повыше-
нию стабильности его работы, особенно в диапазоне УК В.
В приемнике применен печатный монтаж (монтажная
плата блока УНЧ изображена на рис. 1, а блока В Ч-ПЧ -
на рис. 2). Межблочные соединения выполнены навес-
ными проводниками, которые припаивают к лепесткам,
установленным на краях плат. Плата блока УКВ с
находящимися па ней деталями закреплена на литом
металлическом основании. Сверху плата закрыта алю-
миниевым экраном-крышкой. Такая конструкция блока
обеспечивает его хорошую экранировку и стабильную
работу.
Барабан блока КСДВ содержит 7 диапазонных пла-
нок, изготовленных из фольгированного гетинакса.
В отличие от планок барабана в радиоприемниках «Спи-
дола», «ВЭФ-12» и др., которые н.п отовлены п.з пласт-
массы с использованием навесного монтажа, .платы диа-
пазонных планок барабана радиоприемника «Океан»
выполнены печатным способом. .Это позволило механи-
(Онончание, Начало ем. «РАДИО», 197 1, .V 5)
5 «7
Ш5
32	<> РАДИО № 6, 1971 г.
19
РАДИО № б, 1971 г. О 33
Обозначе- ние по схеме	Сердечник		Тин намотки	Число витков	Провод	Индуктив- ность, мкгн	Доброт- ность, не менее
Bi-1 f'l — 2 Lj _ 4	0 0 0 0	латунный 2,86, 7 = 8 латунный 2,86, 1 = 8 100НН 2,86, 7=12 100НН 2,86, 7=12	однослойная секционированная »	5,5 5,5 отвод от 1,25 витка 3 + 3 + 3 6 + 6 + 6 отвод от 1 витка	ММ-0,38 ММ-0,3 8 ПЭВ-2 0,2 ПЭВ-2 0,2	6	100 100 80 80
7 7 7 7 CM N N +1 +1+J+!	400НН, 0 10, ( = 200		однослойная » » »	47 5 160 12	лэшо 10x0,07 ПЭЛШО 0,18 ПЭВ-2 0,18 ПЭЛШО 0,18	210 560	220 190
Дв Ь.Ч-1 Д,-2 Вз-3 -^3 — 4	0 0	600НН 2,80, 1= 12 600НН 2,86, (=12	секционированная » » »	108 + 108+ 108 отвод от 27 4 витка 8 + 9 + 8 в 2 провода 4 + 4 + 4 59 + 59 + 59 отвод от 136 и 169 витков	ПЭВ-2 0,08 ПЭЛШО 0 , 1 ПЭЛШО 0,1 ЛЭ 3x0,06	2470 290	65 90
СВ ^3-1 ^8 — 2	0	600НН 2,86, ( = 12	секционированная »	32 + 32 + 32 отвод от 7 6 витка 2 + 2 + 2 в 2 провода	ПЭВ-2 0 , 1 ПЭЛШО 0,1	230	80
Ь3 — 3 Ьз-4	0	600НН 2,86, 7=12 »	» »	3 + 3 3 34+34+34 отвод от 78 и 98 вит- ков	ПЭЛШО 0 ,1 ЛЭ-ЗхО, 0 6	110	90
НВ-5 ( 5 0 м— 7 5 м) La-! L,-2 Г,,-., Ь3-4	0 0	100НН 2,8В, 7=12 10 ОНН 2,86, 7=12 »	однослойная » »	23, отвод от 16,5 ВИТКа 3 23, отвод от 6 витка 4, отвод от 2 витка	ПЭЛШО 0,14 ПЭЛШО 0,1 ПЭЛП1О 0,14 ПЭЛШО 0,1	6,2 6,2	80 80
В.-5 B3 — 6	0	10 ОНИ 2,86, 7=12 »	»	3 21,5, отвод от 3 витка	ПЭЛШО 0 , 1 ПЭЛШО 0,14	5,2	85
К В-4 ('< 9 м) L:<-i В3 — 2 В3-3 В3 — 4	0 0	10 онн 2,86, 7=12 10 ОНН 2,86, 7=12	однослойная » »	22, отвод от 14 , 5 витка 2,5 22, отвод от 7,5 витка 4, отвод от 2 витка	ПЭЛШО 0,14 ПЭЛШО 0,1 ПЭЛШО 0,14 ПЭЛШО 0,1	5,2 6,0	80 80
— з 1J3 — 0	0	100НН 2,86, 1=12 »	»	20,5, отвод от 3 витка	ПЭЛШО 0,1 ПЭЛШО 0,14	5,2	85
н В-3 (И м) Ьз-! ^3 — 2 ^з — з -^3 — 4	0 0	100НН 2,86, (=12 100НН 2,86, (=12 »	однослойная » » »	17, отвод от 11,5 витка 2,5 18, отвод от 7,5 витка 4, отвод от 2 витка	ПЭЛШО 0,14 ПЭЛШО 0,1 ПЭЛШО 0,14 ПЭЛШО 0,1	4,0 3,85	80 85
^3 — 5 ^3 — 6	0	100НН 2,86, ( = 12 »	»	2 14, отвод от 2,5 витка	ПЭЛШО 0,1 ПЭЛШО 0,14	2,78	70
Расположение
выводов
Lf-1
о о
о°
о___0_
Н К
К Li-Z
*7 о
[° ° °1^-7
р ° L3-Z
ООО
Н О, К
дв св
Oi Лз
01
02
Hz н,
KB
34 О РАДИО № 6, 1971 г.
Обозначе- ние 110 схеме	Сердечник	Тип намотки	Число витков	Провод	Индук- тивность, мкгн	Доброт- ность, не менее	Расположение выводов
КВ-2 (31 л) К-1 Л,-2 Ьз-з i-3-4 К-5 -^з — б	100 J-r 1-1 0 2,80, / = 12 ЮОНН 02,86. 1= 1 2 100 НН 02,86, 1= 12	однослойная »	13, отвод от 9 витка 13, отвод от 4,5 витка 4, отвод от 2 витка 12,5, отвод от 3 витка	ПЭЛШО 0,2 ПЭЛШО 0,1 ПЭЛШО 0,2 ПЭЛШО 0 , 1 ПЭЛШО 0 , 1 ПЭЛШО 0,2	2,4 5 2,2	100 0 0 85	Az 8г Of L°°° Z7Z К, //, KB Kf Of Ht Io О О Wz кв		-3-3 -з-ь L3-5
НВ-1 (2 5 м) L3-r La - з L3_> L3-5 ^з-о	100НЫ 0 2,86, Z=12 10 ОНИ 0 2,86, 2=12 юонн 0 2,86, Z=12	однослоппая » » » »	11, отвод от 7,5 витка 1 . 5 11, отвод от 6,5 витка 4, отвод от 2 витка 9,5, отвод от 3 витка	ПЭЛШО 0,2 ПЭЛШО 0,1 ПЭЛШО 0,2 ПЭЛШО о , 1 ПЭЛШО 0,1 ПЭЛШО 0,2	1,4 1,5 115	90 00 90
L.i-i Lj _ 12	юонн И 2.8 6 1 = 12	секционированная	6 + 6 + 6 отвод от 12 витка	ПЭВ-2 0,2	5,0	80
1 1 1	10 ОНП 0 2,86 2=12	секционированная	6 + 6 + 6 отвод от 1 витка	ПЭВ-2 0,2	6,0	80		о о о° о о	н 0 к
^4 — 6	600НН 0 2.86, 1 = 12	секционированная	31+31+31 отвод от 6 2 витка	ЛЭ 5X0,06	23 0	13 0
I4-I I £-4—15	ЮОНН 0 2,86 1= 1 2	секционированная »	6 + 6 + 6 отвод от 6 витка 3 + 3 + 3	ПЭВ-2 0,2 НЭЛПГО 0,18	5,0	8 0	я £	о ‘ О< (12—	з Н 5 0 ДА
£-4 _ le	Ю0НП 0 2,86 2=12	секционированная	3 + 3 4- 3 в 2 провода	ПЭВ-2 0,2	5,4	80		о о о° о о	Н К К1
bi-3 L,-4	600НН 0 2,86 1= 12	секционированная »	6 + 6 4- 6 в 2 провода 24 +24 + 24	ПЭЛШО 0,1 НЭВ-2 0,1	117	80	к н L	э о о° о о |/	4/ Юг
L,-7 ЛЧ — у М-10	600НН 0 2.86 1 = 12	секционированная :•>	31 + 31 + 31	ЛЭ 5x0,00	23 0	130
L4_ ц	60 ОНИ С 2,86 (=12	секционированная	24 + 24 + 24	ПЭВ-2 0,1	117	80		о о о° О О	ft К
L4_1t М — 18	600НН 0 2,86, 1= 12	секционированная »	23 + 23 + 23 24+24+24	ПЭВ-2 0 , 1 ПЭЛШО 0,1	117	70	н	0 с О‘ [ос	Hf
РАДИО № 4, 1971 г. <>	35
зировать процесс производства. Контактная система
барабана переключателя состоит из • посеребренных
подвижных контактов, установленных непосредственно
на печатных платах диапазонных планок, и неподвиж-
ных контактов из нейзильбера, укрепленных в пласт-
массовой колодке. Благодаря рациональному выбору
материала и формы подвижных и неподвижных лепест-
ков обеспечивается надежный электрический контакт
и сохраняется работоспособность даже после 15—20
тысяч полных оборотов барабана. На осп барабана уста-
новлена фиксирующая звездочка, шестерня привода
указателя включенного диапазона и кулачок переклю-
чателя АМ-ЧМ.
На плате ВЧ-ПЧ помимо катушек, полупроводнико-
вых приборов, конденсаторов и резисторов установлен
однорядный колодочный переключатель АМ-ЧМ, ком-
мутирующий соответствующие цепи платы ВЧ-ПЧ при
переходе с приема AM сигналов па прием ЧМ сигналов
(либо наоборот). Привод переключателя осуществляется
от кулачка барабана блога КСДВ через специальный
рычаг.
На плате УТР) расположены все элементы усилителя
НЧ, за исключением потенциометров регулировки гром-
кости и тембра. Транзисторы П213Е установлены на
радиаторах. На шасси находится указатель включен-
ного диапазона, привод которого осуществляется от ба-
рабана КСДВ. Штыревая антенна подключена к прием-
нику с помощью кабеля, имеющего на конце специальный
лепесток, зажимаемый под винт антенны. Для удобства
подключения к приемнику внешней антенны, телефона,
магнитофона в крышке корпуса сделан специальный
вырез, закрываемый сдвигающейся шторкой.
Верньерное устройство приемника построено по схеме,
в которой перестройка AM и ЧМ контуров осуществ-
ляется одновременно с. помощью общей ручки настрой-
ки. В нем имеется специальное приспособление, обеспе-
чивающее необходимое натяжение троса, как при сбор-
ка1, так и в процессе эксплуатации. Для облегчения
условий работы сдвоенного блока конденсаторов пере-
менной емкости, установленного в блоке УКВ, его ось
практически разгружена от механических усилий.
При пользовании приемником в темноте его шкалу
можно кратковременно осветить двумя лампочками,
включаемыми специальной кнопкой. Рефлектор, из-
готовленный из прозрачного бесцветного полистирола,
имеет рифленые рассеиватели. Для повышения устой-
чивости приема при сотрясениях корпуса блог; УКВ и
строенный блок конденсаторов переменной емкости кро-
пятся к шасси через резиновые втулки. Конденсаторы
настройки блока УКВ содержат встроенный шестере-
ночный редуктор, обеспечивающий замедление 1:4 и
существенно уменьшающий влияние механической на-
грузки (на ось) на электрические параметры. Мини-
мальная емкость — 2,2 пф, максимальная — 16 пф.
Блок конденсаторов переменной емкости в тракте AM
имеет шестереночный редуктор, обеспечивающий за-
медление 1:3.
Минимальная емкость этих конденсаторов — 10 пф,
максимальная — 430 пф. Катушки L3_y, Л3_2, (на диа-
пазонных планках ДВ и СВ), С, - _г, А4-1н по-
мещены в алюминиевые экраны и имеют одинаковую
конструкцию. Намотка выполнена на полистироловых
каркасах, заключенных в горшкообразные ферритовые
сердечники, а выводы распаяны на проволочные ножки.
Катушки всех поддиапазонов КВ в блоке намотаны
на гладких пластмассовых каркасах, а дроссели имеют
бескаркасную намотку. Катушки Л?=.3, 7j3_4 диапазон-
ных планок ДВ н СВ п дроссели этих же планок намота-
ны на секционированных каркасах.
Катушки />] н намотаны на каркасах, имеющих
специальную канавку с шагом 1 .«.л, в которую уклады-
вают провод. Катушки магнитной антенны (блок ,Г„)
наматывают на гильзах, склеенных из кабельной бу-
маги толщиной 0,12 л..м. Наружный диаметр гильз 12л.ш
Намоточные данные катушек приведены в таблице.
В приемнике применен одповаттный эллиптический
громкоговоритель 1ГД-4А, имеющий полное электри-
ческое сопротивление звуковой катушки на частоте
1000 гц 8 о.ч. Гнездо типа Г21). Телескопическая ан-
тенна типа АТНП-2 состоит из 9 звеньев, изготовлен-
ных из латунных трубок. Длина штыревой антенны в ра-
бочем состоянии 98 с.н. Для перевода штыревой антенны
из вертикального положения при приеме в диапазо-
нах КВ в горизонтальное или промежуточное при ра-
боте в диапазоне УКВ применено шарнирное крепление.
Наклоненная антенна может быть повернута относи-
тельно вертикали. При этом через каждые 90° поворота
антенна фиксируется специальным устройством.
