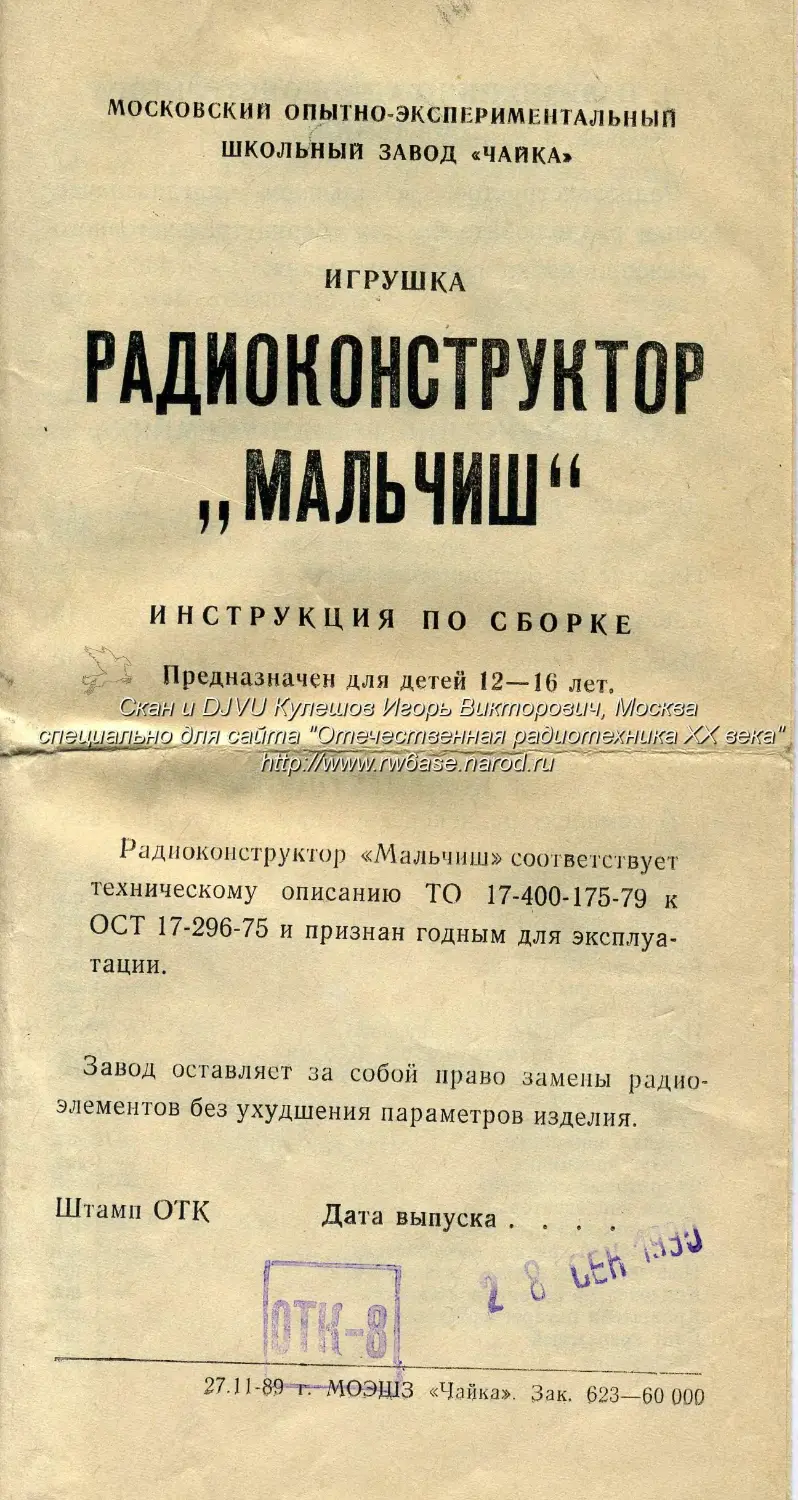

МОСКОВСКИМ ОПЫТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ
ШКОЛЬНЫЙ ЗАВОД «ЧАЙКА»
ИГРУШКА
РАДИОНОНСТРУКТОР
„МАЛЬЧИШ"
ИНСТРУКЦИЯ ПО СБОРКЕ
Предназначен для детей 12—16 лет.
Сдай и DJVU Кулашов Игорь Викторович, Москва
ЗПЗи,иЗГ1ЬгЮ ОЛЯ ззйглз "0гЛЗЧЗЗГЛЗЗг1г13Я P'ICJиОГПd/i-lLIi(d /у. ззка
7izind. ru
Радиоконструктор «Мальчпш» соответствует
техническому описанию ТО 17-400-175-79 к
ОСТ 17-296-75 и признан годным для эксплуа-
тации.
Завод оставляет за собой право замены радио-
элементов без ухудшения параметров изделия.
Штамп ОТК
Дата выпуска .
27. J1 -89 г.- МОЭЩЗ «Чайка». Зак. 623—60 000
1.	НАЗНАЧЕНИЕ РАДИОКОНСТРУКТОРА
«МАЛЬЧИШ»
Радиоконструктор «Мальчиш» предназначен
юным радиолюбителям для сборки транзисторного
радиоприемника прямого усиления.
2.	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ РАДИОПРИЕМНИКА
Диапазон принимаемых частот, кГц	150 .	. . 408
Питание (от батареи«Крона»),В		9
Габариты, мм Масса, не более, г	33X78,	5X116 240
Скан и DJVU Кулешов Иеррь Викторович, Москва
специально для сайта "Отечественная радиотехника XX века"
http://mjw. пуда се.
3.	КОМПЛЕКТНОСТЬ
В комплект радиоконструктора «Мальчиш» вхо-
дят: Транзисторы КТ209Б	— 2	ШТ.
Транзисторы КТ315Б	— 2	шт.
Транзисторы КТ315Е	— 2	шт.
Диоды КД503Б	— 3	шт.
Резисторы МЛТ-0,125	— 13	шт.
Конденсаторы К50-16	— 5	шт.
Конденсаторы КЮ-7В	— 5	шт.
Провод ПЭЛШО-0,1 (на катушке)	— 1	шт.
Провод ПМВ диаметром 00,2—0,35 мм	— 0,5 м.
Провод ПЭТВ-2 диаметром 01,5 мм	— 0,430 м.
Громкоговоритель	— 1	шт.
Плата монтажная	— 1	шт.
Крышка приемника	— 1	шт.
Корпус приемника	— 1	шт.
Ферритовый стержень	— 1	шт.
Ручка конденсатора	— 1	шт.
Ползунок выключателя	— 1	шт.
Подвижный контакт выключателя	— 1	шт.
Неподвижный контакт выключателя	— 1	шт.
Конденсатор переменной емкости	— 1	шт.
Кронштейн батареедержателя	— 1	шт.
Винт крепежный	— 2	шт.
Инструкция	— 1	шт.
Рис. 1
t	С ;<£w и DJVU Куп^ШОа И^орь Зикгпщ)уб!№,Жс;< sa
cinapuarlbrr^}rai са<я/щ "Ciri'i^is/PrPsi^iHPii рийРРР^ЩШ^) )<У<
-зала" hap//www rwoii^'j riarcjc.l ги	..
4.	ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЬЕ
Схема представляет собой приемник прямого уси-
ления на 6-ти транзисторах (рис. 1). Входной кон-
тур состоит из катушки L1 и конденсатора перемен-
ной емкости С1 Высокочастотные колебания с
катушки связи L2 поступают на усилитель радио-
частоты (собранный на транзисторах VT1—VT2),
усиливаются и детектируются диодами Д1 и Д2.
Колебания звуковой частоты подаются на усили-
тель мощности на транзисторах VT3—VT6. Нагруз-
кой усилителя служит динамическая головка ВА1.
5.	МАРКИРОВКА РАДИОДЕТАЛЕЙ
ДИОД —КД503,
Схема соединения указана па корпусе, (широкая
полоса обозначает «+»).
2
ТРАНЗИСТОРЫ
КТ315, КТ209.
КОНДЕНСАТОР
К50-16
Б — база,
К — коллектор,
Э — эмиттер.
На корпусе электроли-
тического конденсатора
рядом с плюсовым выво-
дом стоит «+», со сторо-
ны выводов.
Скал/ и DJ VU Кулешов Klaopa Викторович, Москва
лециально для сайта “Отечественная радиотехника /Л века
hrrp://wwwK^d^doTare>hfl!r^^i
ЦВЕТОВАЯ МАРКИРОВКА ПОСТОЯННЫХ X
РЕЗИСТОРОВ
Маркировка наносится в виде точек, полос, раз-
личных по цвету.
Метки расположены по всей длине, но последняя
выполняется крупнее.
1.	Нанесены три метки, допуск +20%. Первая и
вторая метки — цифры, третья метка — множитель
2.	Нанесены четыре метки. Первая и вторая мет-
ка— цифры, третья метка — множитель, четвер-
тая — допуск.
3.	Нанесены пять меток. Первые три метки обоз-
начают цифры, четвертая — множитель, пятая —
допуск.
Пример.
15 кОм+ 5% коричневый—зеленый—оранже-
вый—золотистый.
470 Ом+ 2% желтый- фиолетовый -коричне-
вый—красный.
3
Цвет	Сопротивление, Ом.				Допускаемые отклонения В %.
	первая цифра	вторая цифра	- третья цифра	множитель
Серебристый			—	—	10-2	± 10
Золотистый	—	—	—	10-1	± 5
Черный	—	0	—	1	—
Коричневый	1	1	1	10	± 1
Красный	2	2	2	цр	± 2
Оранжевый	3	3	3	103	—
Желтый	4	4	4	10 4	—
Зеленый	5	5	5	ю5	± 0,5
Голубой	6	6	6	10е	± 0,25
Фиолетовый	7	7	7	107	± 0,1
Серый	8	8	8	10s	± 0,05
Белый	9	9	9	ю9	—
Скан и DJVU Кулгьй&з Игорь Викторозич, Москаа
лэциально для сайта "Отгчэстаанная радиотехника XX аака
hiipr//ww'jv:fwSa3a;narod:ru----------------
6. СБОРКА МАГНИТНОЙ АНТЕННЫ
Магнитная антенна состоит из ферритового стер-
жня и 2-х надетых на него катушек L1 и
L2 (рис. 2). При изготовлении катушки L1 ферри-
товый стержень обернуть полоской плотной бумаги
и склеить так, чтобы бумажный каркас можно было
перемещать по ферритовому стержню. Катушка L1
наматывается на каркас проводом ПЭЛШО-0,1.
Для уменьшения собственной емкости катушки, а
следовательно, и для увеличения перекрываемого
диапазона волн, намотку катушки L1 следует про-
изводить секциями по 30 витков, ровно, виток к вит-
ку. Всего следует намотать 210 витков. Витки ка-
тушки L1 сразу после намотки желательно закре-
пить на бумажном каркасе клеем БФ. Катушка
связи L2 содержит от 2 до 10 витков того же прово-
да и наматывается поверх катушки L1. Закреплять
ее следует после окончательного выбора количест-
ва витков. В места крепления антенны установить
вкладыш из плотной бумаги согласно рис. 5.
4
к О Заделы/ npo&odf/
*КПЕ
Рис. 2
С,тан и DJVU КулэьА Хворь Викторович, Москва
пэциально для сайта "Отечественная радиотехника ЛХ века"
htrp://www.rwoa>je.riarod:№
7.	МОНТАЖ
Для монтажа радиоприемника необходимо сле-
дующее: электро-паяльник мощностью не более
50 Вт, пинцет, плоскогубцы, бокорезы или кусачки,
нож, отвертка, канифоль и припой.
Внимательно ознакомьтесь с принципиальной
схемой рис. 1 и монтажной схемой рис. 3,4.
Общая сборка радиоприемника показана на
рис. 5. Установите контакты в отверстия платы из
провода 0 1,5 мм.
Не перегревайте радиодетали при пайке. Поль-
зуйтесь пинцетом в качестве теплоотвода.
Установите резисторы, конденсаторы, диоды,
транзисторы, пользуясь монтажной и принципиаль-
ной схемами.
Проложите соединительные провода, припаяйте
их.
Припаяйте провода, ведущие от катушки L1 к
конденсатору С1.
Припаяйте провода, ведущие от платы к громко-
говорителю и катушке L2,
5
Рис. 3
Скан и DJ VU Кулешов Иеорь Викторович, Москва
специально для сайта "Отечественная радиотехника 'АК века
... ——	hrrp://ww'j^Fweiase.nafod.ru-
Рис. 4
6
Рис. 5
Скан и DJVU Кулзшоз Игорь Викторович, Москва
слзциально для сайта "Отзчзстззнная радиотехника /
http://www.rwdas3.narod:PCi’^'"’'
Присоедините провода, ведущие от платы к ми-
нусу, а от выключателя к плюсу батареи. При не-
обходимости отрегулировать верхний и нижний
контакты выключателя В1 путем подгибки их пин-
цетом.
8.	ПРОВЕРКА МОНТАЖА.
Для выявления и исправления возможных оши-
бок, допущенных при монтаже, нужно внимательно
проверить всю схему приемника. Ошибки в монта-
же могут привести к порче радиодеталей при вклю-
чении питания.
Пользуясь принципиальной и монтажной схема-
ми путем внешнего осмотра, проверьте всю цепь
питания, полярность батареи, расположение на пла-
те и правильность включения транзисторов (базы,
эмиттера, коллектора), электролитических конден-
саторов и диодов (их полярность).
I
9.	НАСТРОЙКА РАДИОПРИЕМНИКА.
Настройка радиоприемника сводится к подбору
числа витков катушки L2. При увеличении связи
L2 с L1, т. е. при увеличении числа витков L2 гром-
кость увеличивается, однако избирательность мо-
жет ухудшиться (могут прослушиваться две и более
радиостанций одновременно) и наоборот. Если
приемник возбуждается (прием сопровождается
свистом и сильным шипением), следует поменять
концы катушки L2 между собой, а если это не по-
может, то надо уменьшить число витков L2.
Примечание. В случае выхода из строя радиодеталей во
время монтажа завод детали не высылает. Для приобрете-
ния деталей обращайтесь в торговую сеть.
Скан и DJVU Кулешов Иаорь Викторович, Москва
специально для сайта "Отечественная радиотехника XX века
-------------------------------------------------- -^Лр://тттлдааетагодгЛ1-^--------------------------------------------------------------------------------------------------------------	———
ОГЛАВЛЕНИЕ
1.	Назначение радиоконструктора «Мальчиш» 1
2.	Основные технические характеристики ра-
диоприемника ............................. 1
3.	Комплектность........................... 1
4.	Описание принципиальной схемы ...	2
5.	Маркировка радиодеталей................. 2
6.	Сборка магнитной антенны................ 4
7.	Монтаж.................................. 5
8.	Проверка монтажа........................ 7
9.	Настройка радиоприемника................ 8
У
ЦВЕТОВАЯ МАРКИРОВКА ТРАНЗИСТОРОВ
Обозначение на схеме	Цветовая маркировка элементов
VTl (КТ315Е)	Красная точка
VT2 (КТ315Е)	Красная точка
VT5 (КТ315Б)	Синяя точка
VT6 (КТ209Б)	Две синие точки
