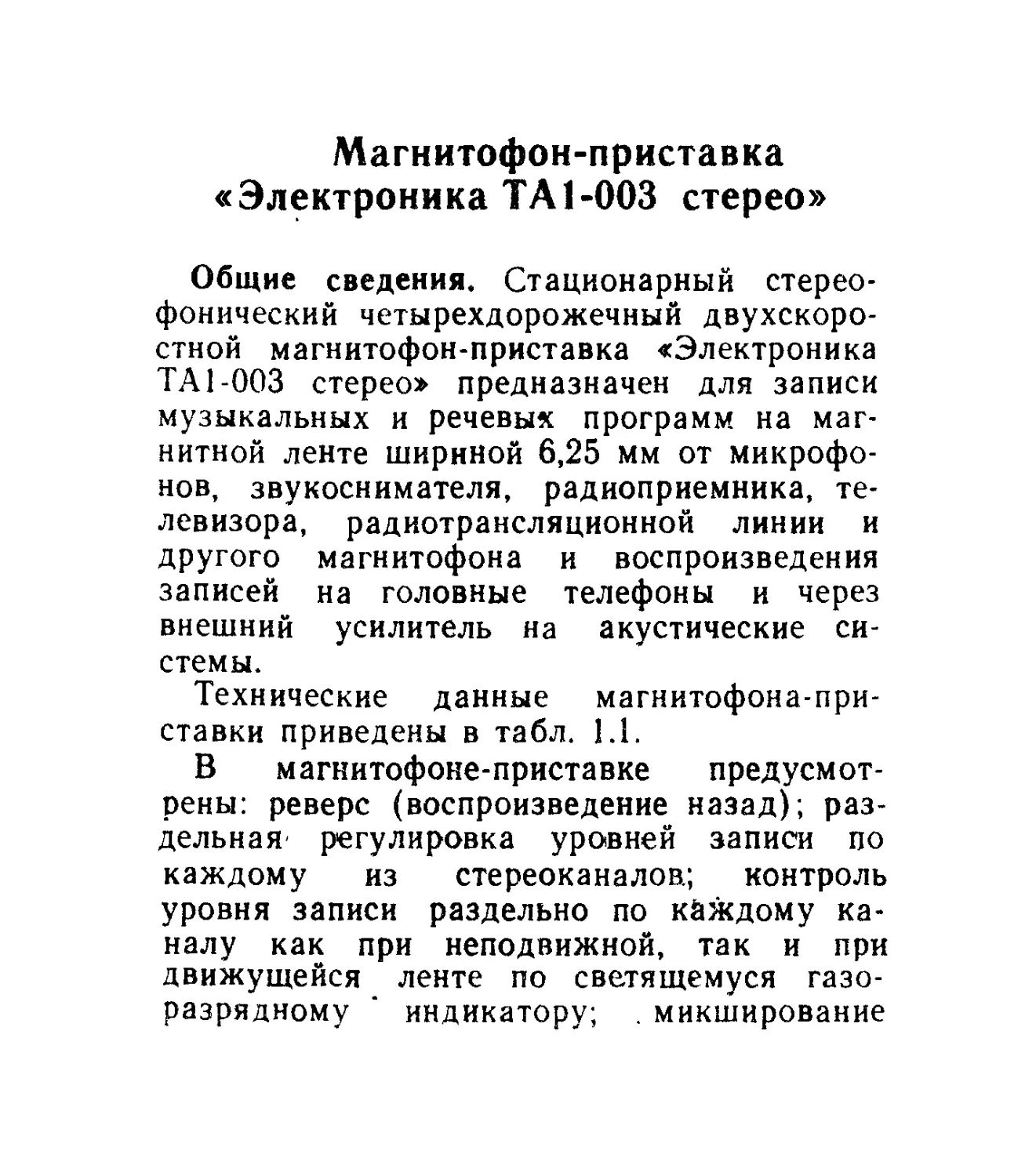

Магнитофон-приставка
«Электроника ТА 1-003 стерео»
Общие сведения. Стационарный стерео-
фонический четырехдорожечный двухскоро-
стной магнитофон-приставка «Электроника
ТА1-003 стерео» предназначен для записи
музыкальных и речевых программ на маг-
нитной ленте шириной 6,25 мм от микрофо-
нов, звукоснимателя, радиоприемника, те-
левизора, радиотрансляционной линии и
другого магнитофона и воспроизведения
записей на головные телефоны и через
внешний усилитель на акустические си-
стемы.
Технические данные магнитофона-при-
ставки приведены в табл. 1.1.
В магнитофоне-приставке предусмот-
рены: реверс (воспроизведение назад); раз-
дельная регулировка уровней записи по
каждому из стереоканалов.; контроль
уровня записи раздельно по каждому ка-
налу как при неподвижной, так и при
движущейся ленте по светящемуся газо-
разрядному ‘ индикатору; . микширование
(смешивание) сигналов с разных входов
при записи; раздельная регулировка уровня
громкости на головных телефонах; одновре-
менность записи в одном канале и воспро-
изведения в другом; система шумопониже-
ния; электронное переключение режимов
работы со световой индикацией каждого
режима; ускоренная перемотка ленты в
обоих направлениях; автоматическое уп-
равление скоростью и натяжением магнит-
ной ленты при рабочем ходе и перемотках;
временный останов ленты в режиме записи
и воспроизведения; индикатор расхода лен-
ты; дистанционное управление режимами
«Запись», «Воспроизведение» в обе сторо-
ны; «Перемотка вперед», «Перемотка на-
зад», «Останов», «Временный останов лен-
ты». а также регулировка уровня громкости
на головных телефонах; автоматический
останов ленты при ее окончании или обры-
ве; «Возврат» или «Откат» ленты.
Конструкция. Магнитофон-приставка пред-
ставляет собой блочно-модульную конст-
Рис. 2.7. Магнитофон-приставка «Электро-
ника ТА1-003 стерео»:
1 — подкатушник подающий; 2 — подкатушник
приемный; 3, 36 — обводные ролики; 4, 35 —
ролики регуляторов натяжения ленты; 5 — при-
жимной ролик; 6 — кнопка сброса показаний ин-
дикатора расхода ленты; 7 — индикатор расхо-
да ленты; 8 — кнопка «Воспроизведение назад—
реверс» ; 9 — кнопка «Останов»; 10 — кнопка
«Запись»; 11 — кнопка «Воспроизведение»; 12 —
кнопка «Перемотка вперед»; 13 — кнопка «Пере-
мотка назад»; 14, 15 — регуляторы громкости
для головных стереотелефонов; 16, 18 — кнопки
контроля записи; 17 — розетка для подключения
головных телефонов; 19—21 — кнопки «Воспро-
изведение»; 20 — кнопка «Шумопонижение»; 22,
23 — регуляторы уровня записи со звукоснимате-
ля и радиоприемника; 24, 25 — регуляторы уров-
ня записи с микрофонного входа; 26 — индика-
тор уровня записи; 27, 28 — розетки для под-
ключения микрофонов; 29, 30 — кнопки «Запись»;
3/— кнопка «Временный останов»; 32 — кнопка
«Откат»; 33 — кнопка включения висеть; 34 —
кнопка переключения скорости движения ленты
рукцию, в состав которой входят ЛПМ,
блок питания, блок управления и блок ма-
ломощной электроники. Лентопротяжный
механизм собран на литом шасси из алю-
миниевого сплава с прикрепленными к нему
с двух сторон стальными штампованными
стенками, образующими каркас магнитофо-
на, к которому крепятся винтами все бло-
ки и детали разборного корпуса. Верхняя
крышка, боковые панели, крышка блока
головок выполнены из ударопрочного пла-
стика АВС. Нижнее основание — литое нз
алюминиевого сплава; передние панели, де-
коративные шильды и задняя стенка выпол-
нены из листового алюминия. Блок питания
собран на радиаторе, к которому крепятся
силовой трансформатор, плата предохрани-
телей, источник стабилизированных на-
пряжений и устройство управления элект-
родвигателями.
Конструкция блока управления представ-
ляет собой рамку из стальных уголков, на
которой установлены плата устройства
электронного управления и розетка для
подключения пульта дистанционного уп-
равления. Блок маломощной электроники
собран в корпусе, образованном панелями
из листовой стали. На внутренних сторо-
нах верхней и ннжней панелей имеются
пластмассовые направляющие для печатных
плат. На переднюю панель выведены орга-
ны управления и индикации (рис. 2.7). На
нижней панели имеются технологические
отверстия для доступа к подстроечным эле-
ментам печатных плат.
На задней стенке расположены: переклю-
чатель напряжения питания, разъем для
подключения пульта дистанционного уп-
равления, розетки «Линейный выход»,
«Вход — выход» и «Звукосниматель».
Пульт дистанционного управления собран
в пластмассовом корпусе, в котором разме-
щены: печатная плата с кнопками управле-
ния режимами работы магнитофона-при-
. ставки, потенциометры регулировки уровня
громкости на головных телефонах и розет-
ка для подключения головных телефонов.
Описание ЛПМ (рис. 2.8). Лентопротяж-
ный механизм магнитофона-приставки вы-
полнен по трехмоторной кинематической
схеме с прямым приводом ведущего вала,
подающего и приемного узлов от асинхрон-
ных электродвигателей с внешним ротором
и мягкой характеристикой. Изменение ча-
стоты вращения ведущего электродвигате-
ля вызывает изменение частоты сигнала та-
ходатчика. Сигнал таходатчика поступает
на плату управления скоростью, что при-
водит к изменению питающего напряжения
обмоток электродвигателя. Изменение на-
тяжения магнитной ленты вызывает изме-
нение положения обводных роликов натя-
жения, которые через устройство стабили-
зации натяжения изменяют напряжения пи-
тания на обмотках электродвигателей бо-
ковых узлов.
28
Рис. 2.8. Кинематическая схема магнитофона-приставки «Электроника ТА1-003 стерео»
Лентопротяжный механизм состоит из
следующих функциональных узлов:, веду-
щего электродвигателя с монтажным жгу-
том и платой управления; устройства ре-
гулировки натяжения ленты; датчика окон-
чания и(или) обрыва ленты; блоков стира-
ющей, записывающей и двух воспроизводя-
щих магнитных головок; боковых электро-
двигателей с монтажными жгутами; трех
электромагнитов и двух переключателей.
В режиме «Рабочий ход» магнитная лен-
та 6 транспортируется ведущим валом
электродвигателя 2 и прижимным роли-
ком 15, который подводится рычагом с по-
мощью электромагнита 18. Подмотка лен-
ты осуществляется электродвигателем 4
приемного узла, а подтормаживание —
электродвигателем 24 подающего узла.
При этом включаются электромагнит 3,
растормаживающий подкатушники 5 и 1
боковых узлов, и устройства стабилизации
скорости и натяжения магнитной ленты в
тракте. Датчиками натяжения являются
поворотные обводные ролики 21, 8 с мас-
ляными демпферами 22, 9 для обеспечения
плавности хода обводных роликов. В трак-
те установлены: стирающая 18, записываю-
щая 17, воспроизводящая 14 с экраном 16
и воспроизводящая 13 (при реверсе) маг-
нитные головки; инерционные ролики 20 и
10', направляющие стойки и стойки, отво-
дящие ленту в режимах «Перемоток».
В режиме «Перемотка вперед» прижимной
ролик 15 отводится от вала электродвига-
теля, включается электромагнит 23, кото-
рый с помощью рычагов и стоек отводит
ленту от магнитных головок. На боковые
электродвигатели подается напряжение, со-
ответствующее требуемой подмотке и под-
тормаживанию. В режиме «Реверс» вклю-
чается реле реверса и изменяется направ-
ление вращения вала ведущего электро-
двигателя:
29
В ЛПМ имеется индикатор расхода лен-
ты 12, получающий вращение от ролика 10
о. помощью пассика 11 и ролика 7.
В ЛПМ предусмотрены следующие ос-
новные регулировочные операции: регули-
ровка усилия торможения боковых узлов
перестановкой конца пружин в отверстиях
рычагов тормозных лент (при этом усилие
на приемном подкатушнике на диаметре
60 мм должно составлять при вращении
по часовой стрелке 3,1—3,6 Н, на подаю-
щем— 1—1,3 Н, а при вращении против
часовой стрелки на приемном 1 —1,3, на по-
дающем— 3,1—3,6 Н); регулировка поло-
жения обводного ролика натяжения ленты
с помощью регулировочных винтов рычага
датчика натяжения; регулировка магнитных
головок по высоте и по наклону с помощью
винтов на платах головок; регулировка
усилия прижима прижимного ролика к ве-
дущему валу электродвигателя (8—13 Н)
перемещением электромагнита; регулировка
натяжения магнитной ленты и частоты
вращения ведущего электродвигателя под-
строечными резисторами соответствующих
плат.
Электрическая часть магнитофона-при-
ставки «Электроника ТА1-003 стерео»
(рис. 2.9) состоит из блоков: маломощной
электроники, лентопротяжного механизма,
управления и питания.
Блок маломощной электроники (рнс. 2.10)
состоит из следующих устройств: предвари-
тельного усилителя записи Е6 (УЗП); уст-
ройств шумопонижения записи Е7, Е8
(УШПЗ); усилителя записи оконечного Е9
(УЗО); коммутатора каналов записи ЕЮ
(ККЗ); генератора тока стирания и под-
магничивания Е11 (ГСП); индикатора Е12
(И); усилителей воспроизведения ЕЗ, Е4
(УВ); устройств шумопонижения воспроиз-
ведения Е2, Е5 (УШПВ); выходного усили-
теля воспроизведения Е1 (УВВ). Блок име-
ет также розетки Х14, Х16—Х20, предна-
значенные для подключения, в случае не-
обходимости, головных телефонов, внешне-
го усилителя мощности, радиоприемника,
телевизора, магнитофона, электропроигры-
вателя, радиотрансляционной линии, мик-
рофонов; резисторы R5—R10, предназна-
ченные для регулировки уровня громкости
на головных телефонах, уровня записи; ре-
зисторы Rll, R12 — для согласования вхо-
да «Звукосниматель» и УЗП; переключа-
тель S1, предназначенный для подключения
УШПЗ в каналы записи и УШПВ в кана-
ла
Вх универе К К
ОВ
Вых, мн. ЛК
Вх. универе.ПК
Вых, лин ЛК
Цепь
•___ОВ
Вх звук. ЛК
Вх звук. ПК
„ -Ч
2
2
Вых, лин. ПК |5~
ОВ
Вых, лин. ЛК
Х2 ПДУ
Цепь
Воспр.
ОВ
Уск, вправо
Стоп
Запись
Реверс
Уск. влево
Кр, стоп
У вых. ЛК
у вых. ПК
777777
30
лы воспроизведения; переключатели S6, S7,
предназначенные для включения режимов
«Запись» и «Стерео»; переключатели S4.
S5 — для включения режимов контроля
уровней записываемой или записанной фо-
нограммы; переключатели S2, S3 — для
’включения режима «Воспроизведение» и
«Стерео».
Предварительный усилитель записи
(рис. 2.11, а) состоит из двух каналов, в
каждый из которых входят микрофонный,
универсальный и выходной усилители, мик-
шер и коммутатор.
Микрофонные усилители УЗП выполне-
ны на микросхемах А1, АЗ. Конденсаторы
С13 и С15 определяют АЧХ усилителя.
Элементы R13, R15, R5, R7, С9, СП обес-
печивают необходимые отрицательные об-
ратные связи усилителя. Универсальные
усилители УЗП собраны на микросхемах
А2, А4 и построены аналогично микрофон-
ным усилителям. Микшеры состоят из рези-
сторов R23—R30. Коммутаторы сигналов
выполнены на полевых транзисторах VI.
V2. Выходные усилители УЗП собраны на
микросхемах А5, А6. Конденсаторы С26.
С28 корректирующие. Резисторы R35, R36
обеспечивают необходимую ООС усилителя.
Устройства шумопонижения записи
(рис. 2.11,6) выполнены по схеме системы
«Долби-Б» и состоят из активного фильт-
ра, линейного усилителя, управляемого де-
лителя напряжения, усилителя и усилителя
с детектором. Активный фильтр выполнен
на транзисторе VI по схеме эмиттерного
повторителя с RC-фильтром низких частот
на входе. Линейный усилитель собран на
транзисторе V2 по схеме СЭ с регулиров-
кой выходного уровня резистором R11. Уп-
равляемый делитель напряжения выполнен
на полевом транзисторе V3, высокочастот-
ном фильтре RJ2, R13, С7—СЮ, парамет-
рическом стабилизаторе R16—R19, V4, V6.
Коэффициент передачи делителя определя-
ется напряжениями на затворе и истоке
транзистора 1ЛЗ. На выходе усилителя вы-
сокочастотных составляющих сигнала на
транзисторах V7, КЗ, собранных по схеме
с гальванической связью, имеется нелиней-
ный делитель R27, R28, V9, V10. Усилитель
напряжения с детектором собран на транзи-
сторе VII по схеме ОЭ.
Детектор выполнен на диодах V12, V13.
Постоянная времени интегрирования детек-
тора определяется амплитудным значением
сигнала на базе транзистора VII.
Оконечный усилитель записи состоит из
двух каналов и выполнен на микросхемах
Al, А2 (рис. 2.11. в). Конденсаторы CI4,
С15 корректирующие. Необходимые частот-
ные предыскажения сигнала обеспечиваются
элементами R6, R9, R13, R26, R27, R34. R35.
Рис. 2.9. Электрическая принципиальная схема магнитофона-приставки ^Электроника
ТА 1-003 стерео»
31
Ев
ХЮ с" Ев "ti'-5
XQ ХС
УЗ''
2
2.
Цепь
Вх, МК
~ 08
8х. НК
I
'! вХМХЛеС
I OB '
E8______
ЧШПЗ
4 вхушберм.'
ов
>—Х/7-©"СЛ5
1 Юхунивецвх —
КН
08
\470x
2
Т'вх'з'Вуклк,
5 [Ох.звуКПК
СНЕ
таг
9
12
!3
И \Регтле6.1
Рег.мклевг
08
РееРхевг
Рее р. лев!
.,зз\хк"
Уровень записи
пк" ,
1 -22*,_Ji10~
хс
хв
+ 15 В
-£В-
- 158
2
3
S
8
XIO
-ffPFI
И К
56
П2К k
гв
Гб
85
~ЕТ
86
ег
82
ST
61
7Т
\К12
\470k.
в
WT
О" „ПК"
уП2К
и
aВались
X! ГРПМ1П2-30Г02
.цепь
"7ЕЁёЪ~
'~£Ев~пёЕ
Экр Гвлев
РГ8»ев
РГВ лев
' ОРГВлев
' ГСлев~
' ОГС лев
Зкр.гслев
ОС проб
' ОГСправ
Зкргсправ
гз лев
ГЗ Эке.ГЗлеВ —3
At ' -
Н
а
Е.П1
гз прав.
----aS
1Ёжжд2
Р
ХС
ХС
Цель
кГ~
+ 158
08
-158
Вых
ХЮ
»>-
11
2
х
14
E
->0
— 2
СШЛ"
S1 П2К
58
67
У В праб,
ОГВ прав
56' Зкр Г В прав —J
Д7 ""
Д6
ргвправ
ОРгвпраЕ
А5укр Ргвлров
'jt
20
18
Рег.РпраП
РегРправг
08
Ринкпрмг
fK.mnpo! t
16 \Вх раЛиапр\
75l дд I
гакяшга
^цеееейе
X
4
3
10
fl
13
~w
14
13_
~11_
10'
2
J
Вых ЛК\ 5~
ЕЗ
ХС__
цепь
ов_
'Вх рвберс
об
Ок 9
С к 19
Реверс
Блокир.98
УВ
хс
цепь
+15 в
ов
-15 В
Вых.
Х5
^zes
-*8
6
J
a
/4
Е7
- ушпз
I Дх. | ХС 4-х 9
Вых
-158
08
TiSE
~КГ
/»
2
If
г
8
5
4 I
ХС
EZ______
ХС УШЛ8\^
gpfgq
Цель
Вых.
+158
ОВ
’ПЁЕ’
кт~
1£
2
3
If
-~Е
'-*•8
~—~г
... Т4' f 5
хс у в хс -4-Х6 ^7-4- хс УшпВ
6-L..&X—| xg Д х7
блокир У в
Реверс
С к. 19
_ ов_
Bx.peaepi
Ов
8
7
Вых
-158
ТЯГ . _
. ’— г
6 -*-8
XT
О В
+ 158
Вых
и
2
14
-*► г
— в
H coin"
П2К
tf*U./7
<0 I
7гм <f
С5, С7, С16, С20 и R4, Rll, R14, R24, R25,
R38, R39, С6, С8, С13, С22 на скорости 9 и
элементами R5, R8, R12, R20, R21, R32, С4,
СП и R3, R7, RIO, R22, R23, R36, СЗ, С12
на скорости 19 см/с. Необходимые цепи
предыскажений подключаются ключами
D1.1—D1.4.
Коммутатор каналов записи (рис. 2.11, г)
состоит из двух каналов. Он формирует
необходимые токи записи и подмагничива-
ния. Формирование токов записи левого ка-
нала обеспечивается НЧ фильтром
R31C16, заграждающим фильтром L3C14,
цепями R23, R25, С12, трансформатором L1
и электронными ключами, выполненными
на транзисторах V9, V10. Формирование
токов подмагничивания левого канала обес-
печивается трансформатором L1, резисто-
рами R21, R17, R13, конденсатором С5
электронным ключом на транзисторе V5
при скорости 19 и элементами R21, R18,
R14, LI, С6, V6 при скорости 9 см/с. Ана-
логичными цепями формируются токи запи-
си и подмагничивания в правом канале
коммутатора.
Генератор тока стирания и подмагничи-
вания (рис. 2.11,д) состоит из электронно-
го ключа и собственно генератора. Элект-
ронный ключ выполнен на транзисторах
V13, V14 с цепью задержки R15, СЮ,
обеспечивающей плавное включение напря-
жения питания ГСП. Генератор собран на
транзисторах Vll, V12 и трансформато-
ре Т. Ток стирания формируется вторичной
обмоткой трансформатора, конденсаторами
СЗ, С5, индуктивностью стирающей голов-
ки, резисторами Rll, R12 и электронными
ключами V5—V10. Конденсатор С4 компен-
32
Х11
хс
Е9_______
*С yJ0\xn
Цепь
+ 158
ОВ
ов
-15В
6
2
5
В-
-~г
„Запись "
л 36 П2К
„Запись "
S7 П2К
4 —
L—
ГСП
Х13
2Z
г-
8
11
ЕН________
ХС |X/J
ХС
Цепь
Трюк
Зап. лев
Зап проб.
Вкл.гсп
~ !00 кГц,
цепь
ГСлев
ОГСлев
ОВ
ОГСправ
гсправ
+ 58
+ 158
08
-158
ЕЮ
2
и
ККЗ
Х/2-^. ХС
Вых лев
вых. прав
Ск 9
Ск.19
1Z
13
П2К 8^9
П2К 2$Гз
„-е \Р2к
4 54 П2К I \ 32
rm# zrkC5
„Контроль"
„Воспр."
„Контронь"
4 85П2К
7^5
и Воспр.
\П2К
Г 4 зз
3
б
10
12
13
а 5 в г
МРНЮ-1 Х2
Цепь
— запись
— ~5В
— +'5В
— 08
— -158
9
UL
з
4
18
15
12
11
3
И.
21
7ЪШГкГц\
ВКЛ-ГСП
Зап.прав.
Зап.леВ
Вх. лев.
Вх прав
Ск э
Ск.19
\ +58
+ 15В
ОВ
-15 В
ГЗлеВ.
ОГЗлеб.
ОВ
ГЗ прав
ОГЗпраб.
ОВ
3=,X/f
~По\—-
' ю
"75~ -»i
' /7 -—»
г
7
б
П2К
\л2К 2^ИВоспр.
ХЗ | ХС
а
5
в
г
^•н
^-о
Р
2
10
Е1
|-«| ц^.\
113 \8х.леК\
Громкость
, „ЛК"
Ц/tf
22 к
.Кб
УВВ
ХС
ХЗ
12
3'
5+^_
613
г —-ГГ
цепь
вых.теледи
Т
Ю \вх леВ тёЕ\
ВьпстелефяГв
12 \ 08 \______
ТГ— \+158
J_________I -158
U 22 к ,
” ' ПК
„ Громкость "
11 ХВхправзгЛ
В
10 \Вх.прав\
2 I О В I
№/хтлеД| 4
рыхлии npasCT
f
С к. 9 ’
Ск.19"
Реверс
блокируй'
1508
ОВ
----УЙых ПК
X
Увых.ЛК
Е12
ХС И
Цепь
О В
+ 150 В
Вх.лев.
ОВ .
Вх. прав.
+ 15В
ОВ
-158 .
а
СШП
S1 13
8
СМН-6-80-2
б
12
~7Г_
7
2
Ю
13
СГ-EQ ХЮ
цепь ч
Вьа.плМ 3
8В 2
^ВЫА7ГА.П1^~5'
СГ-5 „&-Х16-<
е
,2
---Вых.мнЛК 3
ОВ
—Ifttt ын.пкГб
СГ-5&ХП-+С
}bmx.mihmI
Рис. 2.10. Электрическая принципиальная схема блока маломощной электроники магни-
тофона-приставки «Электроника ТА1-ООЗ стерео»
сирует взаимоиндукцию блоков стирающей
головки в режиме «Моно».
Усилитель индикатора (рис. 2.11,е) со-
стоит из двух аналогичных каналов: пред-
варительного усилителя, детектора и уси-
лителя постоянного тока. Предварительные
усилители выполнены на микросхемах А1,
А2. Регулировка уровня сигнала осуществ-
ляется подстроечными резисторами Rl, R2.
Детекторы собраны на диодах VI, V2.
Время интеграции индикатора определяет-
ся временем зарядки конденсаторов С7, С8,
а время обратного хода — временем их
разрядки. Усилители постоянного тока
выполнены на транзисторах V3, V4, в на-
грузке которых имеются газоразрядные ин-
дикаторы. Верхний' уровень сигнала огра-
ничивается стабилитронами V5, V6.
Усилители воспроизведения (рис. 2.11, ж)
состоят из предварительных усилителей,
коммутаторов и выходного усилителя.
Предварительные усилители выполнены по
трехкаскадной схеме с гальванической
связью на транзисторах VI, V3, V7 и V2,
V4, V8. Элементы Cl, R1 и С2, R2 на вхо-
де усилителя вместе с индуктивностью маг-
нитной головки ГВ образуют резонансные
контуры, настроенные на частоту 20 кГц.
Настройка на резонансную частоту и не-
обходимая характеристика контура обеспе-
чиваются подбором элементов Cl, С2 (33—
330 пФ) и Rl, R2 (68—910 кОм). Частот-
2 Зак. 1408
33
01 50,0
81
2,2 к
85 33 100,0
02 50,0
ffg sen Ttf
Е6
03 50,0
811
1,58
83 к
22 * У 87 33 27
—г—:—। +| I , 4
04 50,0
84 Ы
27кЧ 88 560
013 470
878 12 н
026
10
470
02150,0
р 03027
810 1,5к
813 7,2к
10
100,0
100,0
032 837
50,0 700
812
1,5н
89 ।
7,5k
8-33
1,5 к
827
20к
837 20ft
05 ,
-И___4
017 27
813 39ft
03 33
835 680к
12
821 1,2 к
50,0
50,0 100
ф 016 470
822 1,2 к
К553УД1А
024 50,0
037 27
035500,5ф 840
836
580к
10_______
? U 020
>Г27~'
815 З5к
' 071 33
5= 014 4-70
_7£
--8I4 398
\ 010 33
VI 871303И
820 1м
А5
539 100
034 500,0'
ХС МРН-22-1
Конт. Цепь
8 Вх. Р пев.
72 Рег. Р. лев. 2
7 Вх Мн. лев
70 Рег Мк. лев 2
17 Рег. Мн лев. 1
4 Вых лев
1 + 158
3 -75В
2 08
6 ОВ
3 ОВ
14 ОВ
77 ОВ
13 Рег. Рлев. 7
79 Рег. Мн. прав 7
5 Вых. прав.
21 Рег.Р. прав. 1
20 Рег. 8 прав. 2
76 Вх. Р. прав.
18 Рег. Мн прав. 2
15 Вх. Мк. прав.
22 Моно-стерео
08 100Д
4
816 39к
012 33
Рис. 2.11. Предварительный усилитель записи
N3
w
сл
El {Ев)
R2 R3 R¥
Юк
ЮК
R1
¥7к
11
КТЗЮ2В
100
С2
300±
С!
Л5Й
2,7К\
ЮЮ
12
КТЗЮ2Г
13
КПЗОЗИ
VI 18
КТ3102В КТ361Г
ES
>R1
¥100
R10
3,3к
R8
Юк
180К
10,0
Е6
150к
R1
182 К
R9
22К
R22
15К
С¥ JL
o,i Т
С5
10,0
R1239K
5600
¥70
45/
7 =Ь 200
R21 +
=^= V
R13
СЮ
V5 КТ315Г
R1¥
150к
R15
150К
С12 10.0
6)
R30
120К
сю
0,1 R29
8,2 к
R31
. С15 ¥7к
^10,0
0/??7
U8,2K
\R28
V9
$ зг
V10
>к
КД521Г-*~
VII
КТ3102Г
С19 ^С23 R40
~¥70 JJ00’0
с20ю,а У12
220
0,1
Е¥1
220
Е39
220к
I
СП
150\ m
XC MPH-/£-/
Конт. Цепь
Г“ 2
ОВ
Рис. 2.11. Устройство шумопонижения записи
51 JC2¥
?г
¥
5
7
8
10
1
11
3
6
Ю
9
13
12
ОВ
ОВ
+ 15 В
-15 В
Вх.
Вых.
ОВ
ЕЭ,
02 65
P? 6,8k
875
4,7к
872
3,3 k
12
017 78
027 0,07
82
47*
SCO 1000
88 7,8 к
813 6,8 k
Ш.2
C5 5
1 0700 "К 07 „
Ю 6,8 ft22™6'
_L C23
— .78
- -*832
OZQJ^K CIO ..0,75 75k
^^011 0,01 L!...6331—c
821 Ll TOOK
68 Ц-» 826 47к£20 ..0,15 f \15k
- <§
177.3
l fra
ID
076 0,01
827
68
II 835 220k
"+C20 50,0
830 700K
800 100 fC'
028 0,07
, VI
802700
л___
K¥Z
700
029 50,0.
03050,0
XC MPH-76-1
801 100
Kohl Цепь
6 08
9 OB
11 OB
2 OB
3 Вых. прав.
8 Вх. прав.
73 С к. 19
12 С к. О
7 -15В
10 Вх. лев.
5 + 15 В
74
4 ОВ
1 Вых. лев.
Puc. 2.11. Оконечный усилитель записи
Elff К155ЯА8
„Ш.%-
------tr^lio
05 33
V5
К7503Е
.Ш.1
08^
VI
КД521Г
Cl JL
0,01 ~ ~
01
V2
КД521Г 0633
Ж И
Ш.2
03
390
Oil
ЮК
VE
К7503Е
05 0,01 013 8Jk
Ll____
CI2* 0,01
025 27к V9
________К73102В
СЮ
017
870
018
870
018 4,7к
-L^
3Z77
R2if]
4Л7Н
К155ЛА8
„Д2.8
8 ИЗ
12
V3
КД521Г 0733
Л2.1
RZ
390
00
390
08^
012
Юк
V7
КТ503Е
010
Юк уд
К7503Е/
Л22
V8 08 33
КД521Г
СП
0,01
кипю
ХП 031390
CIO 8700
1,0
015 47к
018
019
870
8Jк
L2
022
870
020
870
С8
0,01
ХС MFH-22-1
КД521Г
032680 VI6
033 1.2к
,т.. I УЮ ^.V18
027 8,7k j КТ31028 ('^ктзбТГ
*028 8Jk ~
R29 Юк
030 2.7к
028
1,5 к
кип-з
036 390
T
Кт
~Т'
2 '
V17
КД521Г
W V2°
3 -КД521Г
Цепь
ГЗ лев.
ОГЗ лев.
УЗ лев.
08
93 прав.
ГЗ прав.
ОГЗ прав.
08
VII
013*0,01
038 1.2к
14
035680
V15
\Дз^к^’г
V18
' КД521 Г
V19
КД521Г
8
9_
10
11
12
13
/4
15
16
17
18
19
20
21
+59
Зап, леб.
Зап. прав.
п,г 4= cJ7 МО
015 180
+158
Вкл. ГОП
08
-158
ъЮОкГц,
08
С к. 9
Ск.19
Рис. 2.11. Коммутатор каналов записи
ХС МР/НЬ-1
£11
\82 \R5
M/k M390
T27/-21
fO
|g| r"
УЗ
tf/A
T 01-1
bi—t
...f'lalg
|gl p
X/55/1M
R4
Ik
жн
КД521Г 33
.VI
VI
ХД522Б R11
R7 876085
2S Y9
ЬЭД ^КД521Г Л5И °t°l КД3225
’ W/.» /Л^М
Л1-3
ЧГ1/
10k
2kR6
U 390
К4 R8
4-и-сжэ^-
КД521Г 33 =*=
Г2~*“
00! V6
*Ui' КТ6085 КД522Б
RIO
Юк
V8
КД5225 R/2
8,2
V/0
Рис. 2.11. Генератор тока стирания и под-
магничивания
Г4*
1000
at
5600
т
0,01
p
576085 f-
V/1
Св
K76086
51511k
8
* I
IL
L
V/2
Кап
Т
~т
мГ
т
~1Г
1Г
т
TS.
12
Г--7Г
.-4т:
V/3
КТ608Б
R13\
3,3 I
Цепь
тйгНёв:
ГС лёв.
ГС прав?
Orc про er
08
g 100 кГц
Зап. левГ
Зап, прав'.
-ЯкГПТГГ
Трюк
15 В
..+
.8/7
47л
519 2,2к
СИ 200,0 СМН-5-8С-2 СМН-802
53 55
200
523
200
ХС MPH-lh-1
бонт. Цепь
/ г 150 В
2 ОВ
3 + 15 В
4 -15В
5 +58
6
7
8
9
10 Вх. лев.
11 ОВ
12 Вх. прав.
13 ОВ
14
Н6- Н6
СМШО? СПН-5-80-2
Рис. 2.11. Усилитель индикатора
012 I00J
38
ЕЗ
СБ—.
200,0 ±.КТЗЮ2£
CJ..+ У!
JC1 * I 4
7
813
5Юк
КТ301К
832
15L
v r'Jt_
КД521Г’1 ЮО,ОГ
УЗ
8111,2м
V7
R4
200 VS
-С7
100,0
83
620к
КТ3102С¥
823 Юк 837 680
--- -—Г-С*Э-Т-
С17
200,0
ЯЗЯ
«7дИ
СЗ!
'5,0
839
1,2к
Wl
1,2м'
V9
КПЗОЗИ
У11
КС210Б
СЮ „
У12 КС2106
Ий
\М6
150
200,В'
Л5 820 Л15* 1м Я27
Л1.2
6.2 К
К155МГ
7^
Я25* ..СЮ
ЛП*ЗЗОК Л28
СЮ
Б,вк
Л29 Юк
Л38
М3
Юк
112.2
" А1
^1^2.2м
xc mph-w
ЛП_J
/л И
C20TSff
C2?J_ ЮО
200.0 Т Л50\
L!
К155ЛА8
Л2.1
22. +
К5539Д2
Т.200,0
---\ЛЗБ
М7К МО
i^K
УЮ
________ПС21
ЛС20
±1£«
~[Д0
R9 820 820* 1» R29 Б,2к
311.3
гЧЗГЬл
ь ’* Л26* СЮ
ЛЮ___
__гтК.К
Л 22* Л 30
330к
6,8К
С12 11 0,01
КПЗОЗИ
М2
1,2м
АМ^ЙО
J&4___|i£?£J юооЛ
1ГТю
Цепь
1 вх.
5 + 158
2 ОВ
3 08
6 ОВ
9 08
7 -158
/2
в Вых.
Ю Б/Юкир.
13 Реверс.
9 Вх. Реверс.
ю С к. 9
11 Ск. 19
Рис. 2.11. Усилители воспроизведения
Рис. 2.11. Устройство шумопонижения воспроизведения
хс мпнь-r
Конт. Цепь
8
13 ОВ
10
В Вх.
5 ОВ
4
0
1 +15В
7 ОВ
3 -15В
11 К.Т.
12
2 ОВ
/4 Вых.
835300
4р ^7к
01 JO,0
™КЧ112Г
100
63 613
Юк Юк
022 50,0 ^CZB 50,0
Як
0750,0
02 62
10,0 75к
..J....1
6620к й 08 _£
X zn 330
. 612 Юк
816 300
018
27
625 2,7к =g 02750,0
13=3 ~ ^636300
__11 । 031
—in o,i
627
4,7К
628
180
623 V,
016 и 1000 С23Я0180
—------- 630
4.7к
12
К553УД2?^—Г
618 200
Vk
КТ502Г
638 300
УЗ
67503Г
637
560
032 0,1
кя- хо
М6Н-1Я1
Конт. Цепь
610300
820 100
0310,0
03 50,0
01250,0
63 Як 61010к
01050,0
R7 61k Юк
Як
*6731026 а=.С2850'°
02k \\ + 50,0
Ok 6k
10,0 75к
621300
-СП У
~330
-Т-.С23 633
626 2,7к ^50,0 300
631\
4,7к\
632 L
180 П 640
I-—-..... Т < \\
IV I юзй 560
юоо Т 780
га С30Я0
V5
КТ503Г
Т 50,0 ЗПЮк
63Я
Ч.7к
V6
КТ502Г
62k 300
+ 15 В
1
k_ 86име^еДь1й
1 -15В
вых. лев.
телефон
О В
Вых. паав..
линейный.
ОВ
ОВ
ОВ
3
12
8
11 j ~тме<5вё
выл. прав.
телефон
Вхов прав.
10 Вход прав.
тг "' LTj 1 -
1k
13
Bjto& лев.
телефон
Вход лев.
и)
Рис. 2.11. Электрические принципиальные схемы предварительного усилителя записи
(а), устройства шумопонижения записи (б), оконечного усилителя записи (в), комму-
татора каналов записи (г), генератора тока стирания и подмагничивания (д), усилите-
ля индикатора (е), усилителя воспроизведения (ж), устройства шумопонижения вос-
произведения (з), выходного усилителя воспроизведения (и), БМЭ магнитофона-при-
ставки «Электроника ТА 1-003 стерео»
ная коррекция сигнала на скорости 9 обес-
печивается элементами R6, R25, С15, R17,
CIO, R28 и RIO, R26, С16, R22, С12, R30, а
на скорости 19 см/с — R5, R15, С9, R27 и
R9, R20, СП, R29. Коммутация коррекции
осуществляется ключами D1.1—D1.4. Ком-
мутаторы выполнены на полевых транзи-
сторах V9, V10 по схеме с общим стоком и
ключевых элементах D2.1, D2.3, D2.4.
Выходной усилитель собран на микросхе-
ме А1, заграждающем фильтре C2Q—С22,
СЗО, L1 и электронном ключе D2.2.
Устройство шумопонижения воспроизве-
дения (рис. 2.11,з) состоит из активного
фильтра, линейного усилителя, делителя на-
пряжения, усилителя и усилителя с детек-
тором. От УШПЗ, описанного ранее,
УШПВ отличается только линейным усили-
телем, который выполнен по двухкаскадной
схеме с гальванической связью на транзи-
сторах V2, V3. Регулировка выходного
уровня напряжения осуществляется рези-
стором R12.
Выходной усилитель воспроизведения
(рис. 2.11, и) состоит из двух каналов, со-
держащих линейные усилители и усилители
головных телефонов. Линейные усилители
выполнены на транзисторах VI, V2 по схе-
ме эмиттерного повторителя. Усилители го-
ловных телефонов состоят из предваритель-
ных усилителей и усилителей мощности.
Предварительные усилители выполнены на
микросхемах Al, А2, усилители мощности —
по двухтактной схеме на транзисторах
V3—V6. Постоянные напряжения на выво-
дах транзисторов и микросхем, применен-
ных в БМЭ, указаны в табл. 2.4. Постоян-
ные напряжения на выводах транзисторов
и микросхем измерены прибором типа
В7-26 относительно корпуса в режиме «За-
пись» без подачи входного сигнала при на-
пряжении сети 220 В±2%.
41
Таблица 2.4 Напряжения на выводах транзисторов в БМЭ магнитофона «Электроника ТА1-003 стерео»
Обозна- Напряжение на выводе в
ченне на схеме Э. С, 4 Б, 3, 5 К, И, 6 10 п
Е1 VI, V2 V3, V5 V4, V6 Al, А2 Е2, Е5 VI V2 V3 V4 V7 V8 VII ЕЗ, Е4 VI, V2 V3, V4 V7, V8 V9 А2 AI Е6 VI , V2 Al—А6 Е7, Е8 VI V2 V3 V5 V7 V8 VII Е9 Al, А2 ЕЮ 5, 7 6, 8 9, 12 14, 15 ЕН 5, 6 11, 12 13 14 Е12 Al, А2 3, 4 Примем 4...6, 10, 1 -(1 .1,5) 0,1...-0,2 4,1...—0,2 —0,2...4-0,2 — (1-2) — (9,6...1,6) — (5,5...7,5) 1,4... 1,8 0...—1 9,6... 1,6 ~(5...7) 0,01...0,02 0,3-0,5 6-7,5 2...3 0 0 0 -(1-2) —(9,6...11,6) 1.4... 1,8 -1...-Ы — 1—4-1 9,6...11,6 —(5.7) 0 0 0 0 3,5-4,5 0 -(13...14) — (14...15) -(13...14) 0 0,8...!,5 а н и е. Э, Б, К 1 — номера вывс — (0,2...0,5) —0,2-4-0,7 —0,2-4-0,7 —0.2-4-0.2 — (0,2-0,5) -(9...11) -(5-7) 0,4...0,8 0...1 9... 11 -(4,5-6) 0,51...0,62 0,9-1 5-7 0...0.06 0 Моно 0 стерео - (8...Ю) 0 —(0,2.1) -(8...Ю) 0,4...0,5 -1...Н-1 0...1 9...10 -(4,5-6) 0 0,5-0,8 -(0,35-0,45) 0,7-0,8 3,4 0,6—0,8 - (13...14) -(13...14) — (13.5.... 14,5) 0 1,4-1,8 — соответствен! дов микросхем; 1,2...13,5 13... 14 — (13...14) -(13... 14) 9...11 - (5-7) 9...11 1,4-1,8 9-11 0...1 - (2-4) 0,9...! 5-7 0,5-0,7 14,5-15,5 -(13.5...14,5) 0 -(13... 14,5) 9,6...1,6 -1-4-1 1,4...1,8 9,6-11,6 9-10 0-1,5 - (2-3) -(13... 14.5) 0 0 0 4-4,5 0 13-14 — (13...14) — (14...15.5) — (13,5-14,5) 50-80 io эмиттер, база С, 3, И — сток, —0,2...4-0.2 0...—2 0 0 1.8-2,2 , коллектор т затвор, исток. 13...I4 13,5... 14,5 13...14.5 13-14.5 13,5-14,5 ранзисторов;
42
Рис. 2.12 (Начало)
t
‘Ч
<=Ч>
ч
<4
Е1
УЗУ
Х2 ПДУ СНЦ4-10/20Р-1
1
2
3
4
5
6
7
8
9
10
Цепь
Воспр.
ОВ
Уон, браво
Стоп
Запись
Реверс
Уск. влево
Кр. стоп
У вых. ЛК
У вых. ПК
XI ХС1
1
2
3
4
5
6
7
9
13
12
11
74
8
Цепь
Воспр.
ОВ
Уск. 'вправе
Стоп
Запись
Реверс
Уск. влево
Кр. стоп
У вых. ЛК
У вых ПК
ч
§
«Ч
хсч
Цепь
ОВ
АГ5
-15В
ОВ
+15В
ОВ
+150В
+5В
Возврат
Реле реверс,
Оптр. М2
Оптр. М1
ОС Ml
Управл.М!
ОС М2
У правя. М2
ОВ
5
1
2
4.
2
б_
7_
8_
М
15_
16
17
18
19_
20
21
ХС ДУ
Конг. Цепь
1 Воспр.
2 ОВ
3 Уск. вперед
4 Стоп
5 Запись
6 Реверс
7 Уск. назад
8 Кр. стоп
9 ГТ лев
10 ГТ прав.
2
1
10
\8_
2
T
H
Запись
4 ^92
5 ^93
6 JP*S4
7 р95
8 ^96
9 ^97
Кр. стоп
Воспр.
Стоп
Реверс
Уск. вперед
Уск. назад
5_
T
Цепь
ГТ прав.
ГТ лев.
О В
Конт.
2
Блок управления состоит из устройства
электронного управления (рис. 2.12, а).
Кроме этого к БУ через разъем Х2 может
подключаться пульт дистанционного уп-
равления (рис. 2.12,6). Устройство элект-
ронного управления (рис. 2.12, в) состоит
из функциональных групп: элементов логи-
ки на микросхемах D1—D15, транзисторе
V8 и переключателе 5; элементов управле-
ния боковыми двигателями (микросхемы
А1—АЗ и транзисторы V17, V21, V24, V26,
V31, V38, V39); устройств нормализации
триггеров (V33); управления электромаг-
нитом Y2 тормоза боковых двигателей
(V32); управления электромагнитом Y1 от-
вода магнитной ленты (V34); управления
реле-реверса БП (V14); управления ключа-
ми световых индикаторов (V7, V10—V13,
VI5, V16); включения режима «Запись»
(VI9, V20).
Лентопротяжный механизм (рис. 2.13, а)
состоит из устройства управления ведущим
электродвигателем Е1; устройства регули-
ровки натяжения ленты Е2; датчика окон-
чания или обрыва ленты Е5; устройства
регулировки натяжения ленты и датчика
движения ЕЗ; блока головок Е4. Кроме то-
го, ЛПМ содержит электродвигатели Ml—
М3; электромагниты Y1—Y3; диоды VI—
V3; переключатели SI, S2.
Устройство управления ведущим двига-
телем (рис. 2.13.6) состоит из преобразо-
43
a 0,01
-у С4 1,0
Л2-1
УСК. Уск.
Kp.cmon, Воспр, PeOepc Оправа OntOo Запись Стоп
S
Запись"^.
Стоп
влево
л
Реверс
Возврат, jjf'.
п®'
шерсД
zz._
312
2к
Л7~1
т<
K155TMZ
ОМИ-0-8/^1;Ш-№-ДоМШО^СМ8-Ог
ci (
К731ДБ
• И7/ /г
? л? С
КТ31ББ
) /67 б
373/55
1
КТ315Б\
\ viz^A
w/tw-z
\ЗТ315Б
к 7/3#
:пз-№2\
) 85 6
КТ315С\
\ V/5^
317
1К
\313
11к.
322
/К
\323
1к
nm-Ht-2
\32Б
1K
327
1к
ХТЗ/55
7837315
6
07
012-2 0/2-1
010-3
И/4 373/БГ
i
40-
VJ
Д9Б
г*-
72
Д9Б
C/4-
3k
Ю55ЛА1
6
50,0
К155ЛАЗ
03-1
113-3 ________
е=зЛК5ЛАЗ
^к
Чевал
ntnz
3/3 \
/80к
К155ЛАЗ
03-2
ЛЗ-2
ЛЗ-П
К155ЛАЗ
ЛА!
F4
40-
4^
Звлись
К/55ЛА2 ДБ-1 К/55ЛАЗ
МВН-14-/ХС!
Цепь
tou№aiL
1031
iu
IFl
IH
in'
IU
in
44
XCZ МРН-1А-1
Уда Цепь
~ 12 ДН2
- /4 AHI
4 ПктВпем.
з д.д
А. Он
+35 В
YZ/торм)
KHemgoff)
Ch 3____
Ch IB
Y3 +
Y3-
XC3 MPH-1^-1
I
I
-Цепь |
Ch 13 I
Ch. 3 i
Запись ~i
-15 В I
+ 15 В I
Реверс I
Во. У В I
5 Вых.-JI ।
+150 В !
О В
ХОВ- МРН-22-
Цепь
'7 \ ОВ I
8 +1508
5 ОВ 1
3 +5В
С -I5B
6 +15В
~Х.—-L -Г
=т=4ХУ ^гС2В^-С21
т\ 0,1 0,1 1J
Рис. 2.12. Электрические принципиальные схемы блока управления (а), пульта дистан-
ционного управления (б), устройства электронного управления (в) магнитофона-
приставки «Электроника TAl-ООЗ стерео»
ЕБ
Ko/jod/ia
Цепь Конт
ОВ I 4 р----
»>-Х47
Ск9 | 2 ]----
-»Н?
Ск.Ю | 7 1---
С к. 9 [ / |—
ХС^Х/2
_________Е1
УУВД ХС/
| ~/5В !•»>]
ХС5 |Х5
| +15 В !»>]
ХСб\Х6
вателя, электронного ключа, усилителя по-
стоянного тока и стабилизатора напряже-
ния. Преобразователь содержит усилитель-
ограничитель на транзисторах VI, V2\ де-
тектор на диоде V3 и делитель на резисто-
рах R7—Rll, R14—R17, R30. Электронный
ключ выполнен на транзисторах V4, V6,
которые управляются через цепь R12, R13,
V5. Усилитель постоянного тока собран на
транзисторах V7—V10. Стабилизатор на-
пряжения содержит транзисторы Vll, V12
и стабилитроны V13, V15.
В устройство регулировки натяжения
ленты (рис. 2.13, в) входит генератор, ин-
дуктивный датчик, детектор и интегратор.
Генератор выполнен на транзисторе VI по
емкостной трехточечной схеме и содержит
резонансный контур L2C1C2, настроенный
на 800—900 кГц. Коэффициент трансфор-
мации катушек LI, L2 определяется поло-
жением металлической заслонки, установ-
ленной на рычаге датчика натяжения. Де-
тектор выполнен на диоде V2, интегратор —
на элементах R2, R4, R5, С4.
Датчик окончания или обрыва ленты
(рис. 2.13, г) выполнен на фотодиоде V и
лампочке Н.
Устройство регулировки натяжения ленты
и датчик движения (рис. 2.13, (3) содержит
УРНЛ и датчик движения, состоящий из
генератора, детектора и электронного клю-
ча. Генератор выполнен на транзисторе V2
с индуктивной обратной связью и является
генератором синусоидальных колебаний с
46
частотой 450—550 кГц. Генератор содержит
два колебательных контура: обмотка 3—5
трансформатора Т, конденсатор С6 и об-
мотка 1—2 трансформатора Т, конденсатор
С1. Коэффициент обратной связи опреде-
ляется положением секторного диска, уста-
новленного на большом обводном ролике.
Изменение коэффициента обратной связи
приводит к периодическому возбуждению
колебаний генератора. Детектор выполнен
на диоде VI. Электронный ключ собран на
транзисторах V5, V8, диодах V6, V7, кон-
денсаторах С9, СЮ, резисторах R12—R15.
Блок головок (рис. 2.13, е) содержит маг-
нитную головку стирания (ГС), магнитную
головку записи (ГЗ) и две магнитные го-
ловки воспроизведения: при прямом вос-
произведении ГВ, при обратном воспроиз-
ведении РГВ.
Блок питания (рис. 2.14) содержит сило-
вой трансформатор Т, переключатель сете-
вого напряжения S1, блок предохраните-
лей F1—F4, источник стабилизированных
напряжений Е2, устройство управления
электродвигателями Е1. Кроме того, в БП
входят: транзисторы VI—V3 для управле-
ния электродвигателями; конденсаторы
С1—С6, предназначенные для запуска элек-
тродвигателей; конденсатор С7, обеспечива-
ющий защиту от радиопомех.
Источник стабилизированных напряжений
(рис. 2.15) состоит из стабилизированных
47
Я2
+5В Е5
1 о-...
У //
20—®-
+1_С11
130к
83
20
VZ
КТ3102Г
С6
1000
815
22 к
1000,
лГ-1
47* V1
И
КД521Г
8k
1К
«0
.•£ 813
Д7 8,2К
U L2
85
V3
КТ3102В
4,7к
86
Г4
200
0.15
\200
^М521Г
> CS
47*
811
2к
810
[4,7*
390
С8
0,15
V8
КТ315Б
СЮ
4,7
/7
КД521Г
1 20 5,0
КД521Г
M.MPH-e-1
Кот Z^/76
+5 В
Вь/хМ
ОВ
ВШ.ДН2
Пост.Вр.
08
+ 158
— 158
75
Чз-
КШП
И.
J2L
В2
Тз
ТГ
Цель
ЭкрГСлеб
гслеб.
„О" ГСлеб.
экр.ГСпд
ЫПР.,
\.О’ГСпр.
Зкр.гЗлеб.
' ГЗлеВ.
' „О'ТЗлеВ.
зкр.ГЗпр.
ГЗнР'
ХТ"гзпр.
' Зкр.ГВлёЗ,
ГВ лев.
____' „ОТвлеВ,
66 Экр.ГВпр.
62
Г2
И.
А1
А2
ТЕ
ГЗ
ГВпр.
' ,0“ гв пр.
' Экр. Ргвлеб
РГВлеб
' .0"РГ8ле6.
' Эко.РГВпр.
Ргвпр.
РГВ
2^4
п—Л Пр.
3 4
Г* Л Леб.
_______
ГВ и ГЗ
7 • 2
F—и Лев.
3 4
EZZ3 Пр.
68
67
В5
В7
86
X. .....
|Д5 УОТГВпр.
Лев.
Пр.
е) '
Рис. 2.13. Электрическая принципи-
альная схема лентопрдтяжного меха-
низма (а), устройства управления ве-
дущего двигателя (б), устройства
регулировки натяжения ленты (в),
датчика окончания или обрыва ленты
(г), устройства регулировки натяже-
ния ленты и датчика движения лен-
ты (д), блока головок (е) лентопро-
тяжного механизма магнитофона-при-
ставки «Электроника ТА1-003 стерео»
48
>#»-
Рис. 2.14. Электрическая принципиальная схема блока питания магнитофона-приставки «Электроника ТА1-003 стерео»
Рис. 2-15. Электрическая принципиальная схема блока питания магнитофона-приставки
«Электроника ТА 1-003 стерео»
выпрямителей -—15, +15, +5 В и выпря-
мителей + 35 и +150 В. Стабилизирован-
ный выпрямитель —15 В содержит выпря-
митель VI и параметрический стабилизатор
на транзисторах Vll, V12, V19 и стабили-
троне V22. Запуск стабилизатора обеспечи-
вается элементами Rl, R2, Rll, С5, СЮ,
V17, защита от перегрузки и короткого за-
мыкания — элементами R5, R6, R13, V5, V8,
V28. Стабилизированный выпрямитель
+ 15 В содержит выпрямитель V2 и пара-
метрический стабилизатор на транзисторах
V13, V14, V20. Стабилизированный выпря-
митель +5 В включает выпрямитель V3 и
параметрический стабилизатор на транзи-
сторах V15, V16, V21. Выпрямитель +35 В
выполнен на выпрямителе V4, а выпрями-
тель + 150 В на диоде V27 и фильтре
R16R22C12C13.
Устройство управления двигателями
(рис. 2.16) состоит из функциональных
групп элементов управления боковыми и
ведущим электродвигателями. Функцио-
нальная группа управления электродвига-
телем Ml состоит из регулятора и элект-
ронного ключа. Регулятор выполнен на
выпрямительном мосте V3, в одну диаго-
наль которого включен транзистор VI, рас-
положенный в БП. Вторая диагональ
последовательно с электродвигателем Ml
подключена к обмотке силового трансфор-
матора Т. Электронный ключ выполнен на
оптронах V4, V5 и тиристоре VI. Функцио-
нальная группа управления электродвигате-
лем М2 содержит элементы V2, V6—V8,
Vll, С5 и транзистор V2 (в БП). Функцио-
нальная группа управления ведущим элект-
родвигателем М3 состоит из регулятора и
реле реверса. Регулятор выполнен на вы-
прямительном мосту, в одну диагональ ко-
торого включен транзистор V3 (в БП), а
вторая последовательно с электродвигате-
лем М3 подключена к обмотке силового
трансформатора Т. Параллельно переходу
эмиттер — коллектор транзистора V3 вклю-
чены конденсатор С6 и стабилитрон V12
для ограничения бросков напряжения. Ре-
ле реверса К в исходном состоянии обеспе-
50
XCF MPH-n-f
Е!
Я 24
ХС4$
ХС8^
ХС11
ХС9^
XCIOtr
ха <-
ла<
ХСЗ<г-*-
КУ208В
R1
7,3/1
КЦ412В
У 9 ,
R2
1,3к,
ХГ7<
59208В.
F2 2А
F3 2 А
0,5
С6
V//
КС650А
РЗС-9
5Ц521Г
У13
R5
47К
~R7 4EL
R9
47л
RI2 9I
А0У103В
ХС5^---,--------
ХСб^___] К^(2В
R10
47к
А0У103В
R1!
47к
Конт.
R16
120 к
R18
120к
R17
5,6 К
R19
5,6
14
17
15
К У1
12
ХС14 МРН-14М
а
510
Т-5
Т-7'
Цепь
ХС11
С2; ХС7
ХС2; Т-5
ха; т-б‘
СЗ (ИЗ)
Э М3
К УЗ
К М2
ОС. М2
ЭУ2 —
+ 5 В
ОВ
ОВ
Уск. влево
ХС6; Т-6
ХС5; Т-5
ХС8; С2
Т-4
Т-7; ХС9
Т-7, ХС9
хеш; сз
а; хсз
ХС12
Релереверса
/35В
Уск. Влево
ВС. Ml
ЭМЦМ1)
СВ
ОВ
а; хс4
Т-4
22
13
9
19
18
2!
2
Л7_
7/
20
15
7
12
1/
10
Рис. 2.16. Электрическая принципальная схема устройства управления электродвига
телями магнитофона-приставки «Электроника ТА1-003 стерео»
чивает вращение ведущего электродвигате-
ля при воспроизведении в прямом направ-
лении. При нажатии кнопки «Реверс» реле
срабатывает и обеспечивается воспроизведе-
ние в обратном направлении.
Моточные данные узлов магнитофона-
приставки приведены в табл. 2.5.
Соединения блоков и устройств магнито-
фона -приставки указаны в табл. 2.7.
Порядок разборки и сборки магнитофона.
Для обнаружения и устранения неисправ-
ностей магнитофон нужно разбирать в сле-
дующей последовательности. Отсоединить
розетку сетевого шнура, отвернуть шесть
винтов, крепящих заднюю стенку, и снять
ее. Отвернуть три винта на верхней стенке
магнитофона, предварительно приподняв
ручку для переноски, и снять накладку. От-
вернуть еще два винта и снять верхнюю
крышку. Снять блок питания, для чего не-
обходимо отвернуть четыре винта на пе-
редней стенке магнитофона и четыре вин-
та на верхней и отсоединить жгуты. Снять
лицевую панель, для чего необходимо снять
инерционные ролики, т. е. отвернуть два
винта и снять крышку блока головок, при-
жимной ролик, накладку под крышкой
блока головок, отвернуть два винта и за-
тем отвернуть шесть винтов, крепящих ли-
цевую панель.
Чтобы снять блок управления, необходи-
мо отвернуть два винта и снять лицевую
панель, отвернуть четыре винта и, отсоеди-
нив жгуты, извлечь блок управления. Для
снятия блока маломощной электроники не-
обходимо снять ручки потенциометров, от-
вернуть четыре винта и снять панель. От-
вернуть шесть винтов с передней стороны
магнитофона и шесть с задней и снять бо-
ковые панели, отвернуть четыре винта и
снять основание, отвернуть четыре винта из
боковых стенок каркаса и, отсоединив жгу-
ты, осторожно извлечь блок. Собирать маг-
нитофон следует в обратной последователь-
ности.
Возможные неисправности магнитофона и
способы их устранения указаны в табл. 2.6.
51
Таблица 2.5
Моточные данные узлов магнитофона-приставки «Электроника ТА1-003-стерео»
Обозначение по схеме Вывод Число витког Марка и диаметр провода с изоля- цией, мм Сопротивление, индуктивность Тип сердечника
Т (ГСП) 1 3—7 2,5 ПЭВ-2 0,51 195 Чашка М2000
7—<8 14 ПЭВ-2 0,35 ±15 мкГн НМ1-22 подстроеч-
ник
5—6 15 ПЭВ-2 0,44 М2000 НМ.
6—4 15 ПЭВ-2 0,44 ПС 35X13
1--2 1 ПЭВ-2 0,35
Li, L2 (УРНЛ, 1—2 65 ПЭВ-2 0,2 Чашка М2000
УРНЛ ДД) НМ1-16-Б14
Т (УРНЛ ДД) 1—2 5 ПЭВ-2 Чашка М2000
3—4 40 ПЭВ-2 0,2 НМ1-16-Б14
4— - 5 10 ПЭВ-2 0,2
Т (БП) 1—2 362 ПЭВ-1 0,56 ПЛР 21X45
1 3 418 ПЭВ-1 0,56
1'—2' 362 ПЭВ-1 0,56
Г-3' 418 ПЭВ-1 0,56
4—5 138 ПЭВ-1 0,4
4 -13 247,5 ПЭВ-1 0,4
6' —14' 108,5 ПЭВ-1 0,4
4'—5' 138 ПЭВ-1 0,4
4' —13' 247,5 ПЭВ-1 0,4
6—14 108.5 ПЭВ-1 0,4
7' —15' 154,5 ПЭВ-1 0,4
7—15 154,5 ПЭВ-1 0,4
8--16 188,5 ПЭВ-1 0,25
8'- -16' 188,5 ПЭВ-1 0,25
9—-17 33,5 ПЭВ-1 0,4
9' —17' 33,5 ПЭВ-1 0,4
10—18 33,5 ПЭВ-1 0,4
10' —18' 33,5 ПЭВ-1 0,4
11-19 49 ПЭВ-1 0,4
1Г’--19' 49 ПЭВ-1 0,4
12—20 18 ПЭВ-1 0,56
12'—20' 18 ПЭВ-1 0,56
Ml. М2 (ЛПМ) Основная 1200 ПЭВ-2 0,36 38.2 Ом
200 ±3,82
Вспомо- 1680 ПЭВ-2 0,34 58 Ом
гательная 280 ±5,8
М3 (ЛПМ) Основная 1920 ПЭВ-2 0,27 95 Ом
160 ±5,7
Вспомо- 2460 ПЭВ-2 0,24 150 Ом
гательная 205 ±9
где 1200 ПЭВ-2 0,1 660 Ом
±6,6
L (УВ, ГСП) 1-2 340 ПЭВТЛ-2 0,1 3800 мкГн
±190
КИП-3 (ККЗ) 1—2 665 ПЭВТЛ-2 0,08 9000—16 000 мкГн
КИСЛО (ККЗ) 3—4 48 ПЭВ-2 0,2 —
1—6 120 ПЭВ-2 0,125 450 мкГн
±69
Электромагнит 1--2 4200 ПЭВ-1 0,21 170 Ом
прижима и от- ±17
вода (ЛПМ)
Электромагнит 1-2 6100 ПЭВ-1 0,17 370 Ом
тормоза ±37
(ЛПМ)
52
Таблица 2.6
Возможные неисправности и способы их устранения магнитофона-приставки
«Электроника ТА1-003 стерео»
Неисправность Возможная причина Способ устранения
Прослушивается нация звука дето- Заедает вал электродвигате- лей, обводных инерционных роликов, роликов натяжения ленты, прижимного ролика Недостаточно усилие прижима прижимного ролика к ведуще- му валу Разобрать узлы, протереть трущиеся поверхности спир- том, смазать подшипники скольжения и собрать узлы Отрегулировать усилие прижи- ма в пределах 8—13 Н пере- мещением электромагнита
Наблюдается петлеоб- Неисиравно устройство ,стаби- Отрегулировать натяжение
разование ленты при пе- реключении режимов ра- бот лизации натяжения ленты Недостаточно усилие подтор- маживания боковых узлов ленты с помощью подстроеч- ных резисторов на плате уст- ройства регулировки натяже- ния ленты; отрегулировать датчики натяжения, уменьшая или удлиняя пружины датчи- ков Отрегулировать натяжение пружин блока тормоза пере- становкой их в отверстиях
Таблица 2.7
Соединения блоков и устройств магнитофона-приставки
«Электроника ТА1-003 стерео'»
Про- вод Откуда идет Куда поступает Цвет провода Про- вод Откуда идет Куда поступает Цвет провода
Блок маломощной электроники 6—3 1:1 Х10:6 Ж
8 4:6 S1:17 ж
33—1 Х17:2 Х18:2 Б 9—1 3:2 S1:10 ж
33—2 Х17:2 Х16:2 Б 9—2 1:10 Х7:6 ж
34—2 Х17:3 Х16:3 Ж 10—1 2:2 Sl:16 ж
35—2 Х17:5 Х16:5 Ж 10—2 1:16 Х4:6 ж
48—2 Х20:1 Х19:4 Ж 11—1 2:5 R5:2 ж
12—1 2:4 R6:2 ж
Жгут 1 13 S4:2 Х15:10 ж
S4 Х15:11 Экран провода 13
1 5:1 S7:9 ж 14 S5:2 Х15:12 Ж
2 4:1 S6:9 ж S5 Х15:11 Экран провода 14
3 5:6 SI :11 ж 15—1 Х3:5 Х14:3 Б
4*—1 5:4 S7:8 ж 16-1 Х3:8 Х14:5 Ж
4—2 5:4 SI :4 ж Х3:6 Х14:2 Экран проводов
4—3 1:4 S9:6 ж 15, 16
6^-1 4:4 S6:8 ж 15—2 Х2:13 Х3:5 Б
6—2 4:4 Sl:l ж 16—2 Х2:14 Х3:8 Ж
53
Продолжение табл. 2.7
Про- вод Откуда идет Куда поступает Цвет провода Про- вод Откуда идет Куда поступает Цвет провода
Х2 X3:6 Экран проводов 77—2 X 13:6 Х15:5 К
15, 16 77—3 Х13:6 S1:15 к
19 S1:2 XI1:10 Ж 80—1 S6:5 Х13:7 ж
20 S1.3 X10:14 Ж 81-1 S7:5 Х13:8 ж
22 S1:5 XI 1:8 Ж 82—1 Х2:9 S7:6 ж
23 S1:6 X9:14 Ж 84 Х2:1 Х15:1 к
26 S1:18 X4:14 Ж Х2:2 Х15 Экран провода 84
29 S1:12 X7:14 Ж
30 S1:14 H:1 К Жгут 2
34—1 Х17:3 X3:4 ж
35—1 Х17:5 X3:7 ж 2' Х13:3 XI :Б1 С
Х17 X3:6 Экран проводов 3' Х13.4 Х1:Б2 ч
34, 35 Х13:5 Х1:БЗ Экран проводов
11—2 R5:2 X3:13 Ж 2, 3
36 R5:3 X3:14 Б 5' Х13:1 Х1:В2 Ч
R5:l X3:12 Экран проводов 6' Х13:2 XI :В1 С
11, 36 Х13:5 Х1:ВЗ Экран проводов
12—2 R6:2 X3:10 Б 5, 6
40 R6:3 X3:l 1 Ж 8' Х12:7 Х1:А1 С
R6:l X3:12 Экран проводов 9' Х12:6 Х1:А2 Ч
12. 40 Х!2:8 Х1:АЗ Экран проводов
42—1 X2:8 X5:13 3 8, 9
43—1 X2:7 X6:14 3 1Г Х12:1 XI :Г1 С
44—1 X6:11 X12:21 3 12' Х12:2 Х1:Г2 Ч
44—2 X2:12 X12.21 3 Х12:4 Х1:ГЗ Экран проводов
45—1 X6:10 X12:20 3 И, 12
45—2 X2:11 X12:20 3 14' Х6:2 Х1:Б7 Ч
47 X17:4 X8:16 ж 15' Х6:1 Х1:Б8 С
X17:2 X8:14 Экран провода 47 Х6:2 Х1:Б6 Экран проводов
48—1 X20:l X8:15 Ж 14, 15
X20:2 X8:14 Экран провода 48 17' Х5:2 Х1:Г7 Ч
49 X19:l X8:7 Ж 18' Х5:1 Х1:Г8 С
X12:2 X8:6 Экран провода 49 Х5:2 XI :Г6 Экран проводов
51 X17:l X8:8 Ж 17, 18
X17 X8:6 Экран провода 51 20' Х6:3 Х1:А6 Ч
52 R7:2 X8:10 Б 21' Х6:4 Х1:А7 С
53 R7:1 X8:ll Ж Х6:3 ХГ.А5 Экран проводов
R7:3 X8:9 Экран проводов 20, 21
52, 53 23' Х5:3 Х1:В6 Ч
55 R9:2 X8:12 Б 24' Х5:4 XI :В7 С
56 R9:l X8:13 Ж Х5:3 Х1:В5 Экран проводов
R9:3 X8:9 Экран проводов 23, 24
55, 56
58 R8:2 X8:18 Б
59 R8:l X8-.19 Ж Механизм лентопротяжный
R8:3 X8:17 Экран проводов
58, 59 1 Х13 Х3:3 К
61 R10:2 X8:20 Б 2 Х16 Е5:1 К
62 R10:l X8;21 Ж 3 Х17 ХЕЮ Кч
R10:3 X8:17 Экран проводов 4 Х14 Х1:1 3
61, 62 5—1 Х15 XI :7 Ж
64—1 S6:2 X8:22 3 5—2 Х15 Х12 ж
70—1 X2:5 X13:13 С 7 Х18 XI :14 с
70—2 X13J3 X15:4 с 8 XI :2 XI: 1 3
71—1 X2;4 X13:12 ч 9 XI :3 Y2:l 3
71—2 X13:12 X15:13 ч 10 XI -А Х19:13 3
71—3 XI3:12 X2:2 к 11 XI :8 Х2:6 ж
71-4 X13:12 S7:1 ч 12 XI :9 Е5:3 ж
75-1 X2;3 X13:10 к 13 Е5:2 Х19:7 Б
75—2 X13:10 X15:3 к 14 Yl:2 Х19:11 Б
77—1 X2:10 X13:6 к 15 Y2:2 Х19:10 Б
54
Продолжение табл. 2.7
Про- вод Откуда идет Куда поступает Цвет провода Про- вод Откуда идет Куда поступает Цвет провода
16 Y3:1 Х19:6 з 9 XI-13 Х2:9 Б
17 Х4 Х2:7 Кч 10 XI: 12 Х2:10 Б
1.8 Х5 Х3:7 Кч
19 Х6 Х2:8 С Блок питанач
20 Х7 Х3:8 с
21 Х2:4 Х19:14 Б 26—2 С2:1 С5:1 Б
22 Х3:2 Х19:9 Б 27—2 С2:2 С5:2 ж
23 Х3:4 Х19-.12 Б 31—2 Cl: 1 С4:1 Б
24 Х2:1 Х3:6 Ж 32—2 С1:2 С4 2 ж
25 Х9 Х19:1 3 33—2 СЗ: 1 С6:1 Б
26 ХЮ Х19:2 3 34—2 С3:2 С6:2 Ж
27 Х3:5 X 19:4 3 61—2 S1:4 S1:7 Б
28 XII X1:6 3
29 Y3:2 Х19:5 Б /К гут 1
Блок головок 1 Т:6 X13:17 ж
2 3 В1:3 В1:4 В1 ХС.Б1 ХС:Б2 ХС'.БЗ С Ч Экран проводов о Ч 2 3 4 5 Е3:2 Т:7 Т:8 Т: 10 Х8:3 X14:11 Е3:7 Е3:3 Ж Ж Ж Ж
5 6 Bl: 1 В1:2 В1 ХС:В2 ХС:В1 ХС:ВЗ Ч С Экран проводов 5, 6 С 6 7 8 9 Т: 10 Т:6 Е3:4 Т:7 Х8:7 Х13:19 Х8:6 Х13 10 ж ж ж ж
8 В2:3 ХС:А1 10 Т:8 Х8:20 ч
9 В2:4 ХС:А2 Ч 11 Т:9 ЕЗ: 1 Ж! 2
В2 ХС:АЗ Экран проводов 8 9 12 13 Т:9 Т:5 Хб: 4 XI 3:5 Ж ж
И В2:1 ХС:Г1 С 14 Т:4 Х13:13 ж
12 В2:2 ХС:Г2 Ч 15 S1:5 Т:3 ж
В2 ХС:ГЗ Экран проводов 11, 12 16 17—1 51:1 S1:6 Т:2 Т:1 ж ж
14 В3:4 ХС:Б7 Ч 18 Т;5 Х14.12 ж
15 В3:3 ХС:Б8 С 19 1:4 Х13:2 ж
ВЗ ХС:В6 Экран проводов 14 15 20 22—1 Sl:8 Sl:3 1:3 Т.1 ж. ж
17 18 В3:2 ВЗ: 1 ХС:Г7 ХС:Г8 ц С 23 24 Х14;5 У2:Э V2:K Х14 7 ж ч
ВЗ ХС:Г6 Экран проводов 17 18 25 26—1 V2:B С2:1 Х6:21 X13J4 Б Б
20 В 4.-2 ХС:А6 Ч 27—1 Х13:21 С2:2 ж
21 В4:1 ХС:А7 С 28 Х13:6 VI: К ж
В4 ХС:А5 Экран проводов 20, 21 29 30 V! :3 VI :Б Х13:12 Х6:19 ч Б
23 В4:4 ХС:В6 Ч 31—1 СГ.1 Х13:15 Б
24 В4;3 ХС:В7 С 32—1 Х13:22 С1:2 Ж
В4 ХС:В5 Экран проводов 23, 24 33—1 34—1 С3:1 Х14:10 X 13:20 С3:2 Б Ж
35 Х14:9 V3:K Ж
36 V3:3 Х14:8 ч
Блок управления 37 V3:B Х5 Б
Ж гит 38 Т:11 Х8.Ч5 Ж
1 XI: 1 Х2:1 Б 39 Т: 12 Е3:5 ж
2 XI,-2 Х2:2 Б 40 Т:0 Х8:2 ч
3 XI :3 Х2:3 Б 41 Т:11 Х8:16 ж
4 XI :4 Х2:4 Б 42 Т:12 Х8-.12 ж
5 XI :5 Х2:5 Б 43 Е3:6 Х8-11 ж
6 XI :6 Х2:6 Б 44 Х8:19 XI 4:3 ! к
7 Х1:7 Х2:7 Б 45 Х8:17 Х6:8 | к
8 XI :9 Х2 8 Б Х8:21 Х6:7 ! Экран провода 45
55
Про- вод Откуда идет Куда поступает Цвет провода
47 Х8:13 Х6:8 К
48 Х8:10 Х14:6 к
49 Х8:9 Х6:22 ч
50 Х8:18 Х6:5 ч
51 Х8:8 Х6:6 кч
52 Х14:2 Х13:3 ч
53 Х8:5 Х14:1 ч
54 Х8:1 Х6:4 с
55 Х14:4 Х6:15Б Б
56 Х14:13 Х6:20 Б
57 Х14-.14 Х16:16 Б
58 Х13:1 Х6:18 Б
59 Х13:9 Х6:17 Б
60 Х8:14 Х6:1 Ч
61-1 Sl:7 Т:2 Ж
62 Е3:8 Х8:2 Ж
Жгут 2
17—2 Sl:6 Х2 1 ж
22—2 S1:3 XI ж
Окончание табл. 2.7
Про- вод Откуда идет Куда поступает Цвет провода
63 Sl:9 хз Б
64 S1:10 Х4 Ж
Пульт дистанционного управления
11 Rl:2 Х:3 К
12 R2:2 Х:5 Б
10—2 Sl:2 Х:2 С
Кабель
1 ХС:9 Rl:l
2 ХС:10 R2:l
3 ХС:5 SI: 1
4 ХС:8 S2:l
5 ХС:1 S3:1
6 ХС:4 S4:l
7 ХС:6 S5:l
8 ХС:3 S6:l
9 ХС:7 S7:1
10—1 ХС:2 SI :2
II о о ©э са ьэ to © о со to ге ° п ге "О "О ГВ ге о о 0? fa tr •e* 09 to © 3 co ЛЭ re о О © s 09 to © © о re ЛЭ re о О Г) Я 0» ге н я ге “о н я 7 to tO А о to о 3 и4 Л> ге "° лэ ге ге о о *а W 09 to о © > о "О 09 to 8 3 ге лэ ге о 5 я Я ге лэ to © оо о ге лэ ге о £ 09 Я X to © © K’S fag fa ге ° ге 3 3 © § и Г9 н W ге лэ S g О © © Маяк-001 стерео Модель
сте-
СП О СП © © О © О © о ©©W©W©W©W© © © © © © о © © СО © СО © © © as -U © © lj © © © © © © © © © © © © © © '© © © © © © © © © © Скорость магнитной ленты, см/с
to to to to to to - to to to to © © totowtotowtoto г— © © © © Отклонение скорости магнитной ленты от номинального значения, ±%
OOOOOOOOOOOC3 to — tO — tO — tO — © — tO — ©©©©©©©WtO©©tO оооооооо©ооо to — ©to — to — — о — о © © © © © © оо © оо Коэффициент детонации, ±°/о
^.^.^^•©^•©^•©^©^ ppppwpwpwpwp — — — — — — — — — ^э — to ibOO^OCtOOOtOOOtOOtOO ООООСЛОСЛССЛОСЛО ©©©©©©©©ООО© ©©©©©©©©ООО© 40... 18 000 63... 12 500 40... 18 000 63... 12 500 63...6300 © со до о о о 40...20 000 40... 16 000 © © © © © © сл© — to — to ©to © © © © о © О О © © О О О О Рабочий диапазон частот, Гц
X I © —48 —44 00 £ £ 1 © о 1 1 —53 —53 сл to Относительный уровень помех канала воспроизведения, дБ
to © X 11 to © © to X to оо 1111 Сл Сл СЛ СЛ <— — © © 1 © © Относительный уровень помех канала записи — воспроизведения, дБ
3,5 3,5 3,5 03 03 СЛ СЛ 3,5 00 со 2,5 ю 1,5 Коэффициент гармоник, %
1 © © 1 © © 1 © Сл © © © © © ст. сл © © © © © © © Относительный уровень стирания, дБ
127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 Напряжение питания, В
1 1 4X2 4,5x2 4X2 СО 5X2 4^ 6X2 | | Выходная электри- ческая мощность, ВА (номинальная)
347X168X382 470X370X160 530X190X350 377X494X197 520X355X220 385X335X185 408X444X196 432X338X165 556X406X220 495X457X220 422X467X231 Габаритные размеры, мм
— co © 17 20 11,5 © 12,5 to © to 23,5 Масса, кг
м
о
fa
s
Основные параметры магнитофонов
Ь Д п н Х1С0Ч ТЭД о Ифр ?в -5" я о о к о *<ы о <э ь» о л *< ™ о *< S £§« "0 « 2 гс « 2 н гс 2 н £ <Г << м “я* ® я •ь ° 5 « Х S £ ЬЭ? М ? XS 2 * N м Я S о й “ “ О»о “ ьэ© “ too I ё “ *£- 012 2 °S© © 2 о «-© - “ - О н •ГС ’ГС © л Г5 Гс п н го сп Q н • Ц го -о Й S (0 тэ (0 ГС^э ©ЛЭ Л о Гс g Wg ° л о 3 Модель
t© 4ь 4ь. to 4ь 4- 4- 4- 4ь tO >4 4ь >4 4ь 4b 4b. 4b 4b Со *Л <] co -J -4 —1 —1 b»J CO M —1 ~4 bj^,bj -bl-bj 00 05 05 00 Ci 05 05 05 0000505 О ООО OO Скорость магнитной ленты, см/с
СЛ to to to to to to to co to to to to to to to to Отклонение скорости магнитной ленты от номинального значения, ±%
О О О О 000—00 ООО оо 4ь 4ь 4- « СО W СО СЛ СО « W СО СО « СО СЛ СЛ Коэффициент детонации, ±%
05 05 05 05 05 05 05 _0505 05 05 05 0505 СО СО СО СО СО СО СО ©СО СО СО СО СО СО СО : : : : : : : W: : : : : : : о о о о ooogtoto to to to to to О О О О ОООоСЛСЛ СЛ СЛ СЛ СЛСЛ О О О О ОООоОО ООО оо О О О О ООО ОО ООО оо Рабочий диапазон частот, Гц
Относительный уровень помех канала воспроизведения, дБ
1 1 1 1 1 1 1 1 1 1 III
ifrc. ifb СЛ 4- СЛ СЛ О to to to 00 00 05 05 05 05
1 1 1 1 1 1 1 1 1 1 4- 4ь 4ь 4b. 4ь 4ь 4ь ,£ь 4- 4ь > to to to to 0000005 05 bl —44 —44 —44 44 Относительный уровень помех канала записи — воспроизведения, дБ
4ь 4ь. СЛ СЛ СЛ СЛ 4 4ь - СЛ 4ь 4ь СЛ СЛ СЛ Коэффициент гармоник, %
1 1 1 1 1 JI 1 1 1 1 11 О О СЬСдОд Q> 05 05 05 0& 05 О © О О ©СЛСЛ © © © СЛ СЛСЛ Относительный уровень стирания, дБ
to to to to ^toto_^= to b©to - Г1?1 to- to- - Г1^?* Г1 CO COCO CO o - - — s? IO to to to tOb-bb to to to to b b © rr K _ to to to to toKjxcoto co to to £2 о о о о ogg О о о g r^g Напряжение питания, В
_ to to О © K> to to — — 05 CO 05 - о о © ©X X XXX ел - - to to to to to © © Выходная электри- ческая мощность, ВА (номинальная)
g g ~ ел — 05 05 g g tg £ ел ел СЛ to ООО 2 g} 05 о ®w X X X X XXX £ X X X XX q g g 2 СЛ-2 to tO to « g£ СЛ о СЛ ^5 © 05 3 03 x X X X XXX X X X X XX w СЛ О © «©© §0 00 2 to ©to СЛ СЛ О слое 00 00 — o ocn Габаритные размеры, мм
to to to CO 4b 4b 4b 4b C4 СЛ 00 ~1 «СЛСЛ to <1 СЛ to Масса, кг
Окончание табл. 1.1
