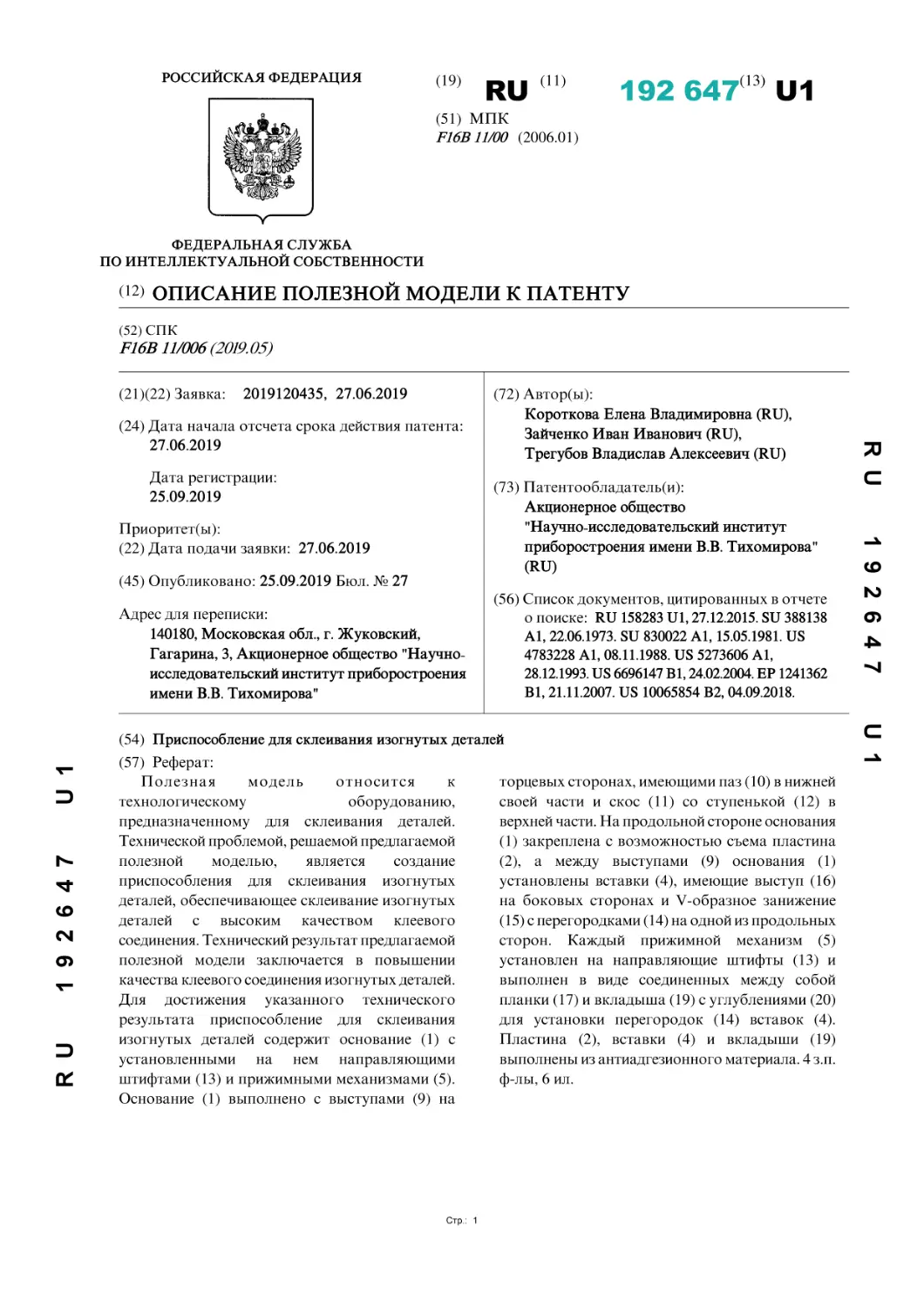

РОССИЙСКАЯ ФЕДЕРАЦИЯ

(19)

RU

(11)

(13)

192 647

U1

(51) МПК
F16B 11/00 (2006.01)

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ

(12)

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ

(52) СПК

F16B 11/006 (2019.05)
(21)(22) Заявка:

2019120435, 27.06.2019

(24) Дата начала отсчета срока действия патента:
Дата регистрации:
Приоритет(ы):
(22) Дата подачи заявки: 27.06.2019
(45) Опубликовано: 25.09.2019 Бюл. № 27

1 9 2 6 4 7
R U

(56) Список документов, цитированных в отчете
о поиске: RU 158283 U1, 27.12.2015. SU 388138
A1, 22.06.1973. SU 830022 A1, 15.05.1981. US
4783228 A1, 08.11.1988. US 5273606 A1,
28.12.1993. US 6696147 B1, 24.02.2004. EP 1241362
B1, 21.11.2007. US 10065854 B2, 04.09.2018.

(54) Приспособление для склеивания изогнутых деталей
(57) Реферат:
Полезная
модель
относится
к
торцевых сторонах, имеющими паз (10) в нижней
технологическому
оборудованию,
своей части и скос (11) со ступенькой (12) в
предназначенному для склеивания деталей.
верхней части. На продольной стороне основания
Технической проблемой, решаемой предлагаемой
(1) закреплена с возможностью съема пластина
полезной
моделью,
является
создание
(2), а между выступами (9) основания (1)
приспособления для склеивания изогнутых
установлены вставки (4), имеющие выступ (16)
деталей, обеспечивающее склеивание изогнутых
на боковых сторонах и V-образное занижение
деталей с высоким качеством клеевого
(15) с перегородками (14) на одной из продольных
соединения. Технический результат предлагаемой
сторон. Каждый прижимной механизм (5)
полезной модели заключается в повышении
установлен на направляющие штифты (13) и
качества клеевого соединения изогнутых деталей.
выполнен в виде соединенных между собой
Для достижения указанного технического
планки (17) и вкладыша (19) с углублениями (20)
результата приспособление для склеивания
для установки перегородок (14) вставок (4).
изогнутых деталей содержит основание (1) с
Пластина (2), вставки (4) и вкладыши (19)
установленными на нем направляющими
выполнены из антиадгезионного материала. 4 з.п.
штифтами (13) и прижимными механизмами (5).
ф-лы, 6 ил.
Основание (1) выполнено с выступами (9) на

Стр.: 1

U 1

U 1

Адрес для переписки:
140180, Московская обл., г. Жуковский,
Гагарина, 3, Акционерное общество "Научноисследовательский институт приборостроения
имени В.В. Тихомирова"

1 9 2 6 4 7

(73) Патентообладатель(и):
Акционерное общество
"Научно-исследовательский институт
приборостроения имени В.В. Тихомирова"
(RU)

25.09.2019

R U

27.06.2019

(72) Автор(ы):
Короткова Елена Владимировна (RU),
Зайченко Иван Иванович (RU),
Трегубов Владислав Алексеевич (RU)

U 1

U 1

1 9 2 6 4 7

1 9 2 6 4 7

R U

R U

Стр.: 2

RU

5

10

15

20

25

30

35

40

45

192 647 U1

Полезная модель относится к технологическому оборудованию, предназначенному
для склеивания деталей.
Известно «Устройство для склеивания деталей» [SU 1700293 опубликовано 23.12.1991
МПК F16B 11/00], содержащее корпус с основанием и отверстием под одну из деталей,
средством для удержания другой приклеиваемой детали и средством их прижатия.
Устройство снабжено кондуктором со сквозными отверстиями под детали, крышкой
и картой-держателем с разметкой под приклеиваемые детали, причем корпус выполнен
разъемным в продольной плоскости из двух частей, каждая из которых выполнена с
дополнительными отверстиями, соосными друг с другом. Верхняя часть корпуса
выполнена с углублением в зоне отверстий, в котором установлен кондуктор, причем
площадь кондуктора равна площади углубления. Средства для прижатия склеиваемых
деталей выполнены в виде подпружиненных толкателей и размещены в отверстиях
нижней части корпуса, диаметр которых больше диаметра отверстий верхней его части.
Крышка и карта-держатель установлены на корпусе, основание выполнено разъемным
с корпусом и все они жестко соединены друг с другом крепежными элементами. Все
соосные сквозные отверстия расположены в точках пересечения двух групп
параллельных эквидистантных прямых.
Известны устройства прижимные БЕЛМАШ УП (УП-2200, УП-2500 и др.) [https://
belmash.ru/upload/iblock/788/up-all-2018_int.pdf] предназначенные для безопасной
обработки заготовок. Устройство содержит блок пружинный, опору правую, опору
левую, ось вращения, ось зажима, ручку зажима.
Указанные решения не позволяют осуществлять склеивание изогнутых деталей.
Наиболее близким по технической сущности является «Приспособление для
приклеивания печатной платы на корпус устройства» [RU 158283 опубликовано
27.12.2015 МПК H05K 13/04, H05K 1/18, F16B 11/00]. Приспособление содержит
основание с установленными на нем направляющими штифтами, и прижимные
механизмы. На основании выполнены пазы для размещения и фиксации контура
печатной платы, а каждый из прижимных механизмов закреплен на соответствующей
опорной колонке, установленной на основании. При этом в пазах и на прижимных
механизмах установлены демпфирующие прокладки.
Недостатком прототипа является низкое качество клеевого соединения деталей при
склеивании изогнутых деталей.
Технической проблемой решаемой предлагаемой полезной моделью является создание
приспособления для склеивания изогнутых деталей, обеспечивающее склеивание
изогнутых деталей с высоким качеством клеевого соединения.
Технический результат предлагаемой полезной модели заключается в повышении
качества клеевого соединения изогнутых деталей.
Сущность предлагаемого приспособления для склеивания изогнутых деталей
заключается в том, что оно содержит основание с установленными на нем
направляющими штифтами и прижимными механизмами.
Новым является то, что основание выполнено с выступами на торцевых сторонах,
имеющими паз в нижней своей части и скос со ступенькой в верхней части. На
продольной стороне основания закреплена с возможностью съема пластина, а между
выступами основания установлены вставки, имеющие выступ на боковых сторонах и
V-образное занижение с перегородками на одной из продольных сторон. Каждый
прижимной механизм установлен на направляющие штифты и выполнен в виде
соединенных между собой планки и вкладыша с углублениями для установки
перегородок вставок. Пластина, вставки и вкладыши выполнены из антиадгезионного
Стр.: 3

RU

5

10

15

20

25

30

35

40

45

192 647 U1

материала. Основание выполнено металлическим. Пластина закреплена на основании
винтами. Вкладыш закреплен на планке винтами. Пластина, вставки и вкладыши
выполнены из фторопласта.
На Фиг. 1 изображен общий вид приспособления для склеивания изогнутых деталей.
На Фиг. 2 изображен общий вид основания.
На Фиг. 3 изображено приспособление для склеивания изогнутых деталей в сечении
А-А.
На Фиг. 4 изображен общий вид вставки.
На Фиг. 5 изображен прижимной механизм в разрезе.
На Фиг. 6 изображен общий вид склеиваемого изделия.
Приспособление для склеивания изогнутых деталей содержит основание (1), на
торцевых сторонах которого выполнены выступы (9). В нижней части выступов (9)
выполнены пазы (10), а в верхней части скосы (11) со ступеньками (12). На выступах
(9) основания (1) запрессованы направляющие штифты (13). На продольной стороне
основания (1) установлена пластина (2) заподлицо со ступеньками (12) выступов (9) и
прикреплена винтами (3) к основанию (1). Между выступами (9) основания (1)
установлены вставки (4) заподлицо с пластиной (2), скосами (11) и ступенькой (12)
выступов (9) основания (1). Вставки (4) установлены выступами (16), выполненными
на их боковых сторонах, в пазы (10) выступов (9). Вставки (4) имеют V-образное
занижение (15). На его продольной стороне, прилегающей к основанию (1) выполнены
перегородки (14). На направляющие штифты (13) установлены отверстиями (18)
прижимные механизмы (5) и закреплены винтами (6). Прижимной механизм (5) выполнен
в виде планки (17) и вкладыша (19) с углублениями (20), соединенных между собой
винтами (21).
Использование приспособления продемонстрируем на примере склеивания изогнутой
металлической пластины (7) и резиновой прокладки (8) (Фиг. 6). В исходном положении
прижимные механизмы (5) сняты. Металлические пластины (7) устанавливают согнутой
частью на поверхность А (Фиг. 4) вставки (4) между перегородками (14) и прямой
частью на пластину (2). На согнутую часть металлической пластины (7) наносят клей,
например КТ-30, и укладывают резиновую прокладку (8). Затем устанавливают
прижимные механизмы (5) отверстиями (18) на штифты (13), таким образом, что
вкладыши (19) прижимают резиновые прокладки (8) к металлическим пластинам (7),
а перегородки (14) заходят в углубления (20) вкладышей (19). Таким образом,
происходит фиксация и ориентация резиновых прокладок (8) на металлических пластинах
(7). Затем прижимные механизмы (5) закрепляют винтами (6) на выступах (9) основания
(1). Склеиваемые изделия выдерживают необходимое время, затем прижимные
механизмы (5) снимают, и изделия извлекают из приспособления. В процессе склеивания
клей может попадать на поверхности пластины (2), вставок (4) и вкладышей (19),
поэтому они выполнены из материала с антиадгезионными свойствами, например
фторопласта.
Таким образом, заявляемая конструкция позволяет склеивать изогнутые детали с
высоким качеством клеевого соединения.
(57) Формула полезной модели
1. Приспособление для склеивания изогнутых деталей, содержащее основание с
установленными на нем направляющими штифтами и прижимными механизмами,
отличающееся тем, что основание выполнено с выступами на торцевых сторонах,
имеющими паз в нижней своей части и скос со ступенькой в верхней части, причем на
Стр.: 4

RU

5

10

15

192 647 U1

продольной стороне основания закреплена с возможностью съема пластина, а между
выступами основания установлены вставки, имеющие выступ на боковых сторонах и
V-образное занижение с перегородками на одной из продольных сторон, а каждый
прижимной механизм установлен на направляющие штифты и выполнен в виде
соединенных между собой планки и вкладыша с углублениями для установки
перегородок вставок, причем пластина, вставки и вкладыши выполнены из
антиадгезионного материала.
2. Приспособление для склеивания изогнутых деталей по п. 1, отличающееся тем,
что основание выполнено металлическим.
3. Приспособление для склеивания изогнутых деталей по п. 1, отличающееся тем,
что пластина закреплена на основании винтами.
4. Приспособление для склеивания изогнутых деталей по п. 1, отличающееся тем,
что вкладыш закреплен на планке винтами.
5. Приспособление для склеивания изогнутых деталей по п. 1, отличающееся тем,
что пластина, вставки и вкладыши выполнены из фторопласта.
