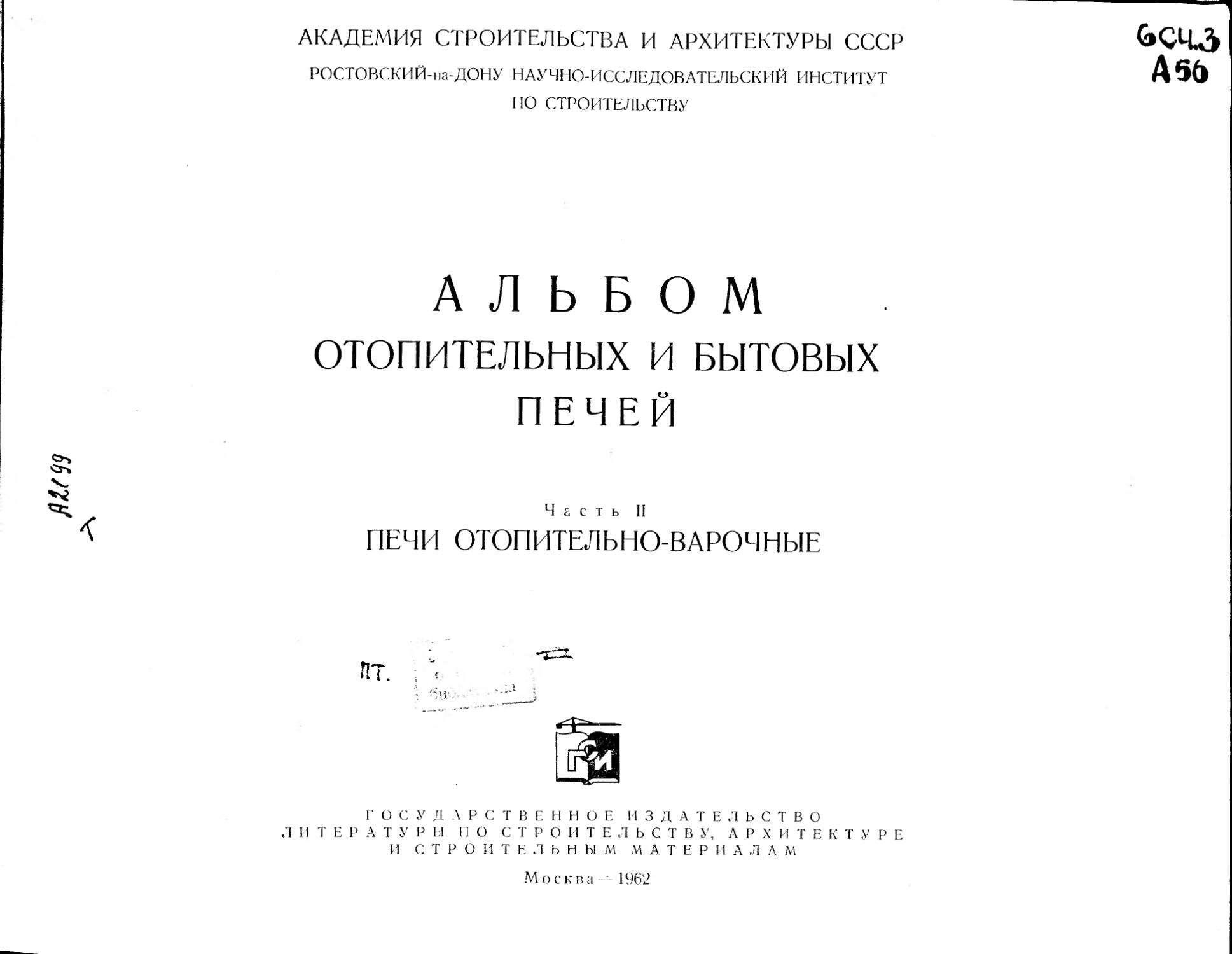

АКАДЕМИЯ СТРОИТЕЛЬСТВА И АРХИТЕКТУРЫ СССР
РОСТОВСКИЙ-на-ДОНУ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПО СТРОИТЕЛЬСТВУ
А 50
АЛЬБОМ
ОТОПИТЕЛЬНЫХ И БЫТОВЫХ ПЕЧЕЙ
Часть II
ПЕЧИ ОТОПИТЕЛЬНО-ВАРОЧНЫЕ
ГОСУДАРСТВЕННОЕ ИЗДАТЕЛЬСТВО
ЛИТЕРАТУРЫ ПО СТРОИТЕЛЬСТВ У, АРХ И Т Е К Т У Р Е И СТРОИТЕЛЬНЫМ МАТЕРНА Л А М
М о с к в а -- 1962
Альбом содержит рабочие чертежи отопительно-варочных печей и очагов, а также комбинированных плит-котлов для квартирного отопления и горячего водоснабжения. Значительную часть из числа представленных конструкций составляют установки индустриального и полуиндустриального изготовления. В разделе Общие сведения дается краткое пояснение каждой конструкции. В конце этого раздела приводятся общие указания по переводу существующих отопительно-варочных печей с твердого топлива на газ.
Альбом предназначен для инженеров и техников, работающих в области малоэтажного строительства.
СОДЕРЖАНИЕ
Стр.
Предисловие........ . . . . ......................... 3
Общие сведения........................................ 4
I. Кухонные плиты................................ 13
И. Отопительные щитки к кухонным плитам...............29
III. Кухонные плиты с водонагревателями для квартирного отопления и горячего водоснабжения....................... 37
IV. Отопительно-варочные печи ...................... 47
V. Кухонные плиты на газовом и жидком топливе....... 71
VI. Водогрейные и пищеварные котлы...................75
Академия строительства и архитектуры СССР Ростовский-на-Дону Научно-исследовательский институт
АЛЬБОМ ОТОПИТЕЛЬНЫХ И БЫТОВЫХ ПЕЧЕЙ
Часть II
Печи отопительно-варочные л
Госстройиздат
Москва. Третьяковский проезд, д. 1
Л Л
Редактор издательства Д. К. Нинемягн
Технический редактор Н. В. Шерстнева
Сдано в набор 3/IV 1962 г. Подписано к печати 28/VI 1962 г.
Т. 07269 Бумага TOxlCS1*# — 5,5 бум. л. — 15,07 усл. печ. л. (12,6 уч.-изд. л.) Тираж 10000 экз. Изд. № VI-5763 Зак. № 337 Цена 1 р. 41 к.
Типография № 9 УПП Леисовиархоза. Пр. Римского-Корсакова. 87
Отпечатано в типографии № 11 УПП ЛСНХ. Ленинград, ул. Марата, д. 58.
ПРЕДИСЛОВИЕ
Настоящий альбом является II частью „Альбома отопительных и бытовых печей", I часть которого вышла в свет в 1961 г.
В связи с широким развитием жилищного строительства и в частности малоэтажного, увеличены требования к печному отоплению и комбинированным отопительно-варочным устройствам.
В альбоме приводятся данные по кухонным плитам и очагам, комбинированным плитам-котлам для квартирных систем отопления и по некоторым наиболее ходовым конструкциям водогрейных котлов-плит.
В альбом частично включены материалы, разработанные Военпроектом, Транстехпроектом и другими организациями. Кроме того, приведены новые конструкции, нашедшие применение на народных стройках, а также позднейшие предложения специалистов.
Значительное место в альбоме отведено конструкциям плит и очагов индустриального изготовления.
Альбом подготовлен лабораторией отопительных печей и очагов НИИ санитарной техники АСиА СССР. Отдельные конструкции разработаны проектно-конструкторским бюро этого института. Окончательная обработка материалов осуществлена Ростовским-на-Дону научно-исследовательским институтом по строительству АСиА СССР.
В составлении альбома принимали участие сотрудники НИИ санитарной техники Ю. М. Ермаков, Н. А. Меринов, В. А. Фролова и Л. И. Чижикова. Проверка и правка чертежей выполнены младшими научными сотрудниками лаборатории отопления и вентиляции НИИ по строительству Г. В. Резниковым и Е. С. Коротеевой.
Руководство по составлению альбома осуществлено руководителем лаборатории отопления и вентиляции НИИ по строительству канд. техн, наук И. И. Ковалевским.
ОБЩИЕ СВЕДЕНИЯ
1. КУХОННЫЕ плиты
КУХОННАЯ ПЛИТА БЫТОВАЯ ПБ-3 (лист 4)
Кухонная плита ПБ-3* утверждена Госстроем СССР для массового серийного производства. Плита имеет небольшие габариты — 66" X 60 X 85 см. По своим размерам она взаимозаменяема с четырехконфорочной газовой плитой завода „Газо-аппарат*1. Толщина боковых стенок плиты, выполненных из листовой стали и офутерованных изнутри специальной жароупорной мастикой, равна 3 см.
Дымовые газы из топливника опускаются вниз по двум боковым каналам, омывают стенки и дно духового шкафа, а затем уходят через дымовой патрубок в трубу, расположенную позади печи. Конструкция плиты позволяет устанавливать патрубок в одном из трех указанных на чертеже (лист 4) положений.
В качестве топлива применяются дрова, уголь, торф. Вес чугунных деталей плиты составляет 174 кг, стальных — 8,6 кг, футеровки — 76 кг; общий вес— 259 кг.
КУХОННАЯ ПЛИТА „ФЛОРА“ КПФ (лист 5)
Кгхонная плита „Флора"** ьзготовляется заводским путем Размеры плиты 74X 68X87 см. По своему устройству плита „Флора" ае алогична плите ПБ-3 и отличается от последней лишь иным конструктивным решением узлов и деталей. Общий вес плиты 160 кг.
КУХОННАЯ ПЛИТА КП-2 ЗАВОДА „НАРПИТ" (листы 6, 7)
Двухконфорочная плита КП-2 до последнего времени была наиболее распространена как квартирная кухонная плита заводского изготовления. Размеры плиты 69 X 107X74 см.
Дымовые газы из топливника направляются поверх духового шкафа с одновременным омыванием снизу жарочной плиты. Обогревая одну из боковых стенок духового шкафа и его днище, газы уходят в дымовую трубу, присоединенную к
* Разработана лабораторией котельного оборудования НИИ санитарной техники АСиА СССР совместно с техническим отделом Кировского чугунолитейного завода Калужского совнархоза.
** Конструкции Л. А. Семенова.
плите сзади. Футеровка топливника изнутри кирпичом на ребро выполняется обычно на заводе, и на место плита доставляется уже в готовом виде. Для придания плите жесткости она заключается в каркас из угловой стали.
Вес плиты без футеровки 121 кг; общий вес — 400 кг.
КУХОННАЯ ПЛИТА КП-19 ЗАВОДА „НАРПИТ" (листы 8, 9)
Кухонная плита КП-19 применяется в небольших столовых и общежитиях, рассчитанных на обслуживание примерно 100 человек. Размеры плиты 174X79X74 см.
По своему устройству она аналогична плите КПН завода „Нарпит" и отличается от последней тем, что топливник в ней расположен не сбоку, а посредине. Облицовка из листовой стали заключена в каркас из угловой стали (последний поставляется на строительство отдельно). На месте плита изнутри футеруется кирпичом. Вес металлических частей 180 кг; общий вес плиты 2280 кг.
КУХОННАЯ ПЛИТА СО ЩИТКОМ ИЗ БЕТОННЫХ БЛОКОВ КПЩ* (лист 10)
Плита с отопительным щитком выполняется из 15 бетонных блоков. Эта плита рекомендуется как простейшее кухонное оборудование для бараков, однако она может быть использована также для установки в проходных заводов, фабрик и учреждений. Размеры плиты 100X85X72 см-, высота щитка 196 см. Конструктивной особенностью плиты является наличие связующих элементов блоков — так называемых компенсаторов. Теплоотдача плиты со щитком 2400 кка г/час; общий вес 1120 кг.
КУХОННАЯ ПЛИТА ИЗ БЕТОННЫХ БЛОКОВ КПБ1 (листы 11, 12)
Конструкция плиты аналогична конструкции КПЩ из бетонных блоков и отличается от последней только иным решением
* Конструкции | Л. С. Бордзенко. I
узлов и деталей, а также наличием духового шкафа и водогрейного бачка. Размеры плиты 115X65X82 см; теплоотдача 1000 ккал!час. Общий вес плиты 460 кг.
КУХОННАЯ ПЛИТА ТОЛСТОСТЕННАЯ КП-1 (лист 13)
Плита КП-1 имеет топливник, перекрытый чугунной жарочной плитой. Размеры плиты 51X89X77 см; теплоотдача 700 ккал]час. Предназначена плита для установки в проходных заводов, фабрик и учреждений, а также в помещениях барачного типа. Общий вес плиты 530 кг.
КУХОННАЯ ПЛИТА ТОЛСТОСТЕННАЯ КП-3 (лист 14)
Кухонная плита КП-3 является наиболее распространенным типом упрощенного варочного очага для семьи из 5—8 человек. Размеры плиты 102X64X77 см; теплоотдача 900 ккал час. Дымовые газы, пройдя поверх духового шкафа и омыв его боковую стенку и днище, направляются в трубу. Плита не имеет водогрейной коробки. Рекомендуемое топливо — дрова. Возможно применение и угля, в частности антрацита, однако нагрев жарочной плиты и духового шкафа при этом несколько ухудшается. Общий вес плиты 650 кг.
КУХОННАЯ ПЛИТА ТОЛСТОСТЕННАЯ КП-4 (лист 15)
Плита КП-4 — широко распространенная кухонная плита: выкладывается она из кирпича на месте установки. Плита оборудована духовым шкафом, водогрейной коробкой и жарочной чугунной плитой. Дымовые газы из топливника, пройдя поверх духового шкафа, опускаются по дымоходу между водогрейной коробкой и боковой стенкой шкафа, огибают днище шкафа и уходят в дымовую трубу. Плита рассчитана
на обслуживание семьи из 6—10 человек. Размеры плиты 115X64 х 77 см; теплоотдача 1000 ккал час. Лучше всего плита прогревается при сжигании дров; при сжигании каменного угля жарочная плита, духовой шкаф и водогрейная коробка нагреваются хуже. Общий вес плиты 750 кг.
КУХОННАЯ ПЛИТА С ДУХОВЫМ ШКАФОМ И ВОДОГРЕЙНОЙ КОРОБКОЙ КП-100 (лист 16)
Плита КП-100 проста по устройству; выкладывается из кирпича. Применяется плита в общественных столовых с пропускной способностью 100 человек в смену. Размеры плиты 155X77 V91 см; общий вес 790 кг.
КУХОННАЯ ПЛИТА кпощ со щитком,
ИМЕЮЩИМ САМОСТОЯТЕЛЬНУЮ ТОПКУ (листы 17, 18)
Конструкция плиты представляет собой комбинацию кухонной плиты с отопительным щитком. Размеры плиты 140ХЮ2Х77 см. Щиток нагревается либо отходящими газами, либо теплом, получаемым при сжигании топлива в его топливнике. В последнем случае по теплоотдаче щиток может быть приравнен к работе печи с теплоотдачей 9 = 400X450 ккал,м~час. Размеры щитка 140X38 см. При двухразовой топке щитка в сутки суммарная теплоотдача Q = 2000 ккал!час.
В случае обогрева щитка дымовыми газами, отходящими от плиты, теплоотдача с 1 м2 поверхности составляет 110—120 ккал[м2час. В этом случае теплоотдача щитка (в сторону комнат) будет равна 350—400 ккал)час. Теплоотдача плиты со щитком при двух топках в сутки составляет 3100 ккал!час. Общий вес плиты со щитком 2800 кг.
II. ОТОПИТЕЛЬНЫЕ ЩИТКИ К КУХОННЫМ ПЛИТАМ
ОТОПИТЕЛЬНЫЙ ЩИТОК ИЗ БЕТОННЫХ БЛОКОВ ОЩБ (лист 19)
Щиток предназначен для обогрева соседнего с кухней помещения теплом отходящих от плиты газов; выполняется он из бетонных блоков. Для устройства щитка требуется 15 блоков семи типов. Размеры щитка 160X36X155 см; теплоотдача 450—650 ккал)час; вес 1000 кг.
ОТОПИТЕЛЬНЫЙ ЩИТОК КИРПИЧНЫЙ ОБЛЕГЧЕННОЙ КОНСТРУКЦИИ ОЩК-1 (листы 20, 21)
Толщина стенок отопительного щитка ОЩК-1 кирпича, что в сравнении с аналогичным по размерам толстостенным щитком, выполненным тоже из кирпича, обеспечивает более быстрый нагрев и несколько повышенную теплоотдачу (при
мерно 150—200 ккал час с 1 .и2). При указанной толщине стенок щиток должен быть заключен в каркас из угловой стали и облицован несгораемыми плитками, листовой сталью или каким-нибудь другим равноценным материалом. Размеры щитка 73' 34X193 см; теплоотдача 500 -1209 ккал/час. Отопительный щиток ОЩК-1 может найти широкое применение во временном, дачном и сельском строительстве. Общий вес щитка с каркасом и облицовкой 650 кг.
ОТОПИТЕЛЬНЫЙ ЩИТОК ТОЛСТОСТЕННЫЙ ОЩ-1 (лист 22)
Щиток ОЩ-1, как и все •щитки, служит для обогрева соседних с кухней помещений теплом отходящих от кухонной плиты газов. Выполняется он из обычного глиняного кирпича. Вследствие более толстых стенок теплоотдача щитка ОЩ-1 значительно ниже, чем у тонкостенного щитка, и составляет (в зависимости от интенсивности и продолжительности топки)
5
не более 50—75 ккал с 1 м2. Размеры щитка 89 X 38X224 см. Дымовыми газами щиток омывается только зимой (летом газы выходят из плиты минуя щиток). Теплоотдача 200— 300 ккал/час-, вес щитка 1200 кг.
ОТОПИТЕЛЬНЫЙ ЩИТОК ТОЛСТОСТЕННЫЙ ДВУХЪЯРУСНЫЙ ОЩ-3 (листы 23, 24)
Щиток ОЩ-3 состоит из двух толстостенных поставленных друг на друга ярусов. Каждый из них присоединяется к
кухонной толстостенной плите соответствующего этажа и имеет самостоятельную дымовую трубу. -'Размеры щитка в плане 115X38 см-, высота теплоотдающей части каждого яруса 224 см. Дымовая труба нижнего" яруса проходит в корпусе верхнего, поэтому температура на ее поверхности во втором этаже несколько ниже температуры общей активной поверхности нагрева печи. Таким образом, теплоотдача верхнего щитка меньше и составляет не более 400 ккал/час. Дымовые газы пропускаются . через щитки только зимой. Теплоотдача I яруса 360—480 ккал/час-, II яруса 300--400 ккал {час-, общий вес щитка 3500 кг.
III. КУХОННЫЕ ПЛИТЫ С ВОДОНАГРЕВАТЕЛЯМИ ДЛЯ КВАРТИРНОГО ОТОПЛЕНИЯ И ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
КОТЕЛ-ПЛИТА КТП-2* (лист 25)
По своему устройству котел-плита КТП-2 аналогичен кухонной плите ПБ-3 и отличается от нее лишь тем, что вдоль его боковых стенок установлены секции плоских панелей Понтрягина, которые и выполняют роль водонагревателя. Горячая вода, получаемая в котле, может быть использована для системы квартирного отопления или горячего водоснабжения. Размеры плиты 70Х.61 X 85 см-, теплоотдача 8000 ккал/час-, теплопроизводительность собственно котла 5100 ккал/час.
Во избежание перегрева помещений при длительной топке плиты жарочная плита закрывается защитной изоляционной крышкой, состоящей из двух половин.
При использовании котла-плиты для квартирного отопления в качестве топлива должен применяться каменный уголь (антрацит). Для варки пищи плиту следует топить дровами, торфом или брикетами. Вес агрегата 360 кг.
Опытный образец котла-плиты прошел предварительные лабораторные испытания и в 1960 г. принят для серийного производства чугунолитейным заводом Калужского совнархоза.
КУХОННАЯ ПЛИТА С ВОДОНАГРЕВАТЕЛЕМ КПВ** (лист 26)
Плита КПВ нашла широкое применение на стройках Горьковского автомобильного завода для систем квартирного отопления и горячего водоснабжения. Размеры плиты 92,3X X 61,8x80 сж; теплопроизводительность котла 5200 ккал {час.
В качестве водонагревателя использованы чугунные панели Понтрягина, попарно размещенные по сторонам топливника. Возможны разные режимы топки. Летом колосниковая решетка устанавливается в верхнее положение; в этом случае панели обогреваются слабее. Соответствующей установкой шибера у верхнего края правых панелей дымовые газы можно направлять вокруг духового шкафа или мимо него — непосредственно в
* Разработан лабораторией котельного оборудования НИИ санитарной техники АСиА СССР.
** Конструкции И. И. Ксенофонтова.
дымовую трубу. Зимой колосниковая решетка опускается в нижнее положение; при этом в работу включается полностью вся поверхность нагревателя. Для варки пищи плиту лучше всего топить дровами, а для нагрева воды — каменным углем (антрацитом). Вес плиты с водонагревателем 230 кг, без футеровки 146 кг.
КУХОННАЯ ПЛИТА КПВ-1 ЗАВОДА „НАРПИТ“ (лист 27)
Отличительной особенностью конструкции плиты КПВ-1 является наличие в топливнике П-образного змеевика из труб диаметром 38 мм (водонагревателя). Поверхность нагрева змеевика 0,7 ж2; размеры плиты 91X63X82 см-, теплопроизводительность 8000 ккал/час. Рекомендуемое топливо — каменный уголь (антрацит); при приготовлении пищи лучше использовать дрова.
КУХОННАЯ ПЛИТА С КОТЛОМ КПВ-2 (лист 28)
Плита смонтирована вместе со змеевиком-водонагревателем.
Размеры плиты 103X65X78 см. Теплопроизводительность змеевика при общей поверхности его нагрева 0,7 ж2 — 7000 ккал/час. Суммарная теплопроизводительность плиты-котла 7900 ккал/час.
Змеевик состоит из двух коллекторов П-образной формы с заделанными в них трубками диаметром 38 мм. Горячая вода используется для отопления помещения (при ее пропуске по верхнему патрубку в систему квартирного водяного отопления) и для горячего водоснабжения. В последнем случае нижний патрубок змеевика присоединяется к водопроводу. Топливом могут служить дрова, торф, каменный уголь (антрацит). Если плита-котел используется для отопления, то в качестве топлива преимущественно употребляется каменный уголь. Во избежание перегрева кухни при длительной топке плиты жарочная плита закрывается съемным щитком, состоящим из двух половин, каждая из которых имеет с внутренней стороны асбестовую теплоизоляционную прокладку.
6
КОТЕЛ-ПЛИТА* (листы 29-32)
Котел-плита состоит из малометражного водогрейного котла и кухонной плиты, объединенных в один общий массив, который заключен в сварной стальной кожух. Котел выполнен в двух вариантах: из стали и чугуна. Котлы оборудованы самостоятельными топливниками для твердого топлива.
Размеры котла-плиты: стального 95,5X60,5 X 85см, чугунного 101 Х61 X 85 см; теплопроизводительность 10—-18 тыс. ккал!час.
Обмуровка котла-плиты выполнена из асбестоцементных и минераловатных плит. Чугунный котел состоит из пяти секций с поверхностью нагрева /7= 1,25 м2. Духовой шкаф расположен непосредственно под жарочной плитой.
Возможны следующие режимы топки котла-плиты:
1) топка плиты с обогревом духового шкафа;
2) то же, с пропуском дымовых газов по газоходам котла;
3) топка только котла для системы центрального квартирного отопления;
4) топка котла с нагревом жарочной плиты и духового шкафа;
5) топка котла и плиты одновременно.
Средний часовой расход топлива в зависимости от режима топки и рода топлива колеблется от 2,5 до 6,5 кг угля и от 5 до 15 кг дров. Коэффициент полезного действия котла находится в пределах 50—-70%*; общий вес котла-плиты: стального 277,6 кг, чугунного 393 кг.
IV. ОТОПИТЕЛЬНО-ВАРОЧНЫЕ ПЕЧИ
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ТОЛСТОСТЕННАЯ ДВУХЪЯРУСНАЯ ПЕЧЬ Ш-6 (листы 33-37)
Печь Ш-6 оборудована жарочной плитой, помещенной в закрытой камере. Теплоотдача нижнего яруса 2800, а верхнего 2300 ккал'час; размеры в плане 102X64 см; высота теплоотдающей части в каждом этаже 224 см.
Печь представлена в двух вариантах: с духовым шкафом и без него. В плите предусмотрены летний и зимний хода для отвода дымовых газов. Общий вес печи 5000 кг.
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ТОЛСТОСТЕННАЯ ПЕЧЬ Ш-5 (листы 38—40)
Печь Ш-5 представлена в двух вариантах: с духовым шкафом и без духового шкафа, но с жарочной плитой. Размеры плиты 102 X 64X224 см; теплоотдача 2800 ккал/час; общий вес 1900 кг.
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ТОЛСТОСТЕННАЯ ПЕЧЬ Ш-1 (листы 41—43)
Печь Ш-1 оборудована духовым шкафом и жарочной плитой, помещенной в закрытой камере. Размеры плиты. 102 X 77|Х 224 см; теплоотдача 3200 ккал)час; общий вес 2300 кг
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ТОЛСТОСТЕННАЯ ПЕЧЬ Ш-2 (листы 44—46)]
Печь Ш-2 оборудована жарочной плитой, духовым шкафом и водогрейной коробкой. Размеры печи 102X89X224 см; теплоотдача 3400 ккал)час; общий вес 2600 кг.
КОМБИНИРОВАННАЯ ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ С ПОДТОПКОМ ОВП-1|** (листы 47-51)
Печь ОВП-1 предназначена для варки пищи на семью из 5—8 человек, а также для обогрева помещения площадью 40—50 м2. Дрова закладываются как в обыкновенную русскую печь — на под варочной камеры. Размеры печи 128 X 145 X Х224 см; высота основного массива 182 см; теплоотдача
* Конструкции А. К. Маркина.
** Конструкции И. И. Ковалевского.
4500 ккал)час; объем 3,2 м'л; поверхность нагрева 9,9 м2; площадь пода fUOn = 0,43 м2. При летней топке дымовые газы отводятся в трубу через жаровые окна, устроенные в своде печи. В зимнее время газы проходят верхние горизонтальные и задние опускные каналы, нижние боковые горизонтальные и вертикальные домоходы и, наконец, передние подъемные каналы, после чего направляются в трубу.
Кроме варочной камеры, печь имеет второй так называемый центральный топливник, устроенный в подподовом пространстве и оборудованный колосниковой решеткой. В нем могут сжигаться все виды твердого топлива.
Наиболее рациональной является топка варочной камеры при открытых дымовых задвижках и слегка приоткрытой центральной задвижке. Заслонка варочной камеры может оставаться открытой на все время топки. Общий вес печи 4150 кг.
ТЕПЛУШКА Т-4 (листы 52—54)
Печь Т-4*:;: состоит из двух камер, расположенных одна над другой. Верхняя камера — варочная; в ее заднем углу устроена шахтная топка с колосниковой решеткой, на которой сжигается торф, каменный уголь, дрова и другие виды твердого топлива. Дрова могут сжигаться и непосредственно на поду. Размеры печи 129X129x238 см; теплоотдача 3000 ккал) час.
Из варочной камеры дымовые газы через ряд отверстий, устроенных с одной стороны пода, опускаются в нижнюю камеру, обогревают ее и уходят в трубу. В результате разогревается весь массив печи. Летом дымовые газы из верхней камеры выпускаются непосредственно в трубу. В нижней камере имеются кирпичные столбики, поддерживающие под. Там же расположена и водогрейная коробка.
В части обогрева помещения и главным образом нижних слоев воздуха печь Т-4 значительно превосходит старую русскую печь; однако она не лишена некоторых недостатков (топка печи возможна только при закрытой заслонке, что не дает возможности наблюдать за приготовлением пищи). Общий вес печи 4200 кг.
* По данным испытания котла-плиты Институтом санитарной техники АСиА СССР. _________________________
** Конструкции I И. С. Подгородникова. I
7
V. КУХОННЫЕ ПЛИТЫ НА ГАЗОВОМ И ЖИДКОМ ТОПЛИВЕ
ГАЗОВЫЕ ПЛИТЫ „ГАЗОАППАРАТ" ГП-4 1 и ГП-2 1 (лист 55)
Наиболее распространенные газовые плиты завода „Газо-аппарат“ — двухконфорочные и четырехконфорочные. Размеры плит соответственно 73x45X85 и 73’X 62X85 см; вес 45 и 62 кг.
Плиты оборудованы духовым шкафом и допускают возможность регулирования расхода газа в широких пределах Мак. симальный расход газа 0,5 м'л час. Продукты сгорания не-отводятся наружу.
КУХОННАЯ ПЛИТА НА ЖИДКОМ ТОПЛИВЕ КПЖТ (лист 56)
Плита КПЖТ может найти широкое применение в районах, где в качестве топлива применяется мазут *.
Наиболее ответственной частью топливника печи является паровой котел МКМ-1М. Поверхность нагрева котла 0,1 л2; давление поддерживается в пределах 1 — 1,5 ат; паросъем достигает 15 кг{м2час; размеры плиты 204Х 102 X 85 см; теплоотдача 2000 ккал)час; расход мазута 1 —5 кг; час. Давление воды в котле должно быть на 1 ат ниже, чем в питающем его; водопроводе.
Получаемый пар расходуется на распыление жидкого топлива в форсунке и подогрев мазута в мазутоподогревателе,
VI. ВОДОГРЕЙНЫЕ И
КУБ-КИПЯТИЛЬНИК НА 150 л К-150 (листы 58-59)
Кипятильник предназначен для кипячения питьевой воды. Внутреннюю кладку топливника желательно выполнять из огнеупорного или гжельского кирпича. Опорой для котла служат стенки топливника. Для большей прочности по верху кирпичной кладки предусмотрена рамка из угловой стали. Топливник куба рассчитан на сжигание дров. Топочные газы омывают дно куба и боковые стенки и уходят в дымовую трубу. Размеры кипятильника 115X115X126 см; общий вес 3100 кг.
КУБ-КИПЯТИЛЬНИК СО СПАРЕННЫМИ КОТЛАМИ К-2Х90 и К-2Х250 (листы 60-65)
Устройство куба-кипятильника аналогично устройству куба-кипятильника К-150. Внутреннюю кладку топливников также желательно выполнять из огнеупорного кирпича.
ПИЩЕВАРНЫЙ КОТЕЛ ПК-2 80 (листы 66-68)
Пищеварный котел ПК-2 х. 80 состоит из двух котлов емкостью 80 л каждый и рассчитан на приготовление 90 обедов в смену. Размеры общего топливника, расположенного посредине очага, обеспечивают укладку дров вдоль колосниковой решетки. Кладка, непосредственно омываемая топочными
* И. О. Мардиев, Микрокотлы МКМ-1М н МКМ-2М, Тбилиси, 1952.
а также в трубке, подводящей мазут к котлу. Количество пара, подаваемого в мазутоподогреватель, регулируют так, чтобы на выходе пар превращался в конденсат.
Описанное оборудование применяется пока только для крупных плит, установленных в общежитиях, и для печей небольших хлебопекарен, сушилок и т. п. Общий вес плиты 2400 кг.
ГАЗОВАЯ ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ АКХ-ОВГ-11* (лист 57)
Топливник печи оборудован газовой горелкой ГДП-15, имеющей защитную автоматику.
Размеры печи 77x64X210 см; теплоотдача при двух топках в сутки 1800—2000 ккал.час. Теплоотдающая поверхность 4,5 м1; расход газа за топку при — 8550 ккал'м^ 1,5—4 ле3. Топочные газы, обогнув порог в виде поставленного на ребро шамотного кирпича и обогрев жарочную плиту, поднимаются вверх и с трех сторон омывают духовой шкаф. Затем они соединяются над шкафом и уходят в дымовую трубу. Таким образом, в печи принята прямоточная система дымоходов, свободная от образования газовых мешков и обеспечивающая безопасную работу печи. Теплотехнические свойства и варочные качества печи проверены лабораторными испытаниями. Общий вес печи 1000 кг.
ПИЩЕВАРНЫЕ КОТЛЫ
газами, выполняется из огнеупорного или гжельского кирпича. Размеры котла 216Х 101 (140) X 105 см (140 см — ширина плиты, включая дымоходы). Дымовые газы, пройдя через жаровые окна, расположенные по обеим сторонам топливника, опускаются в нижний дымоход, после чего поднимаются в дымовую трубу — общую для обоих котлов. В трубу заделываются и концы пароотводящих трубок от крышек котлов.
При помощи дымовых задвижек, устанавливаемых на подходе к дымовой трубе, любой котел может быть выключен из работы.
ПИЩЕВАРНЫЙ КОТЕЛ ПК-200 (листы 69, 70)
Котел емкостью 200 л рассчитан на приготовление НО обедов в смену. Этот котел нашел наибольшее распространение. Размеры котла 140X140X108 см.
Дымовые газы, омыв днище котла, поднимаются и, обойдя котел по верхнему кольцевому каналу, уходят в дымовую трубу. Внутренняя часть кладки выполняется из огнеупорного или гжельского кирпича. Опорой для котла служат стенки топливника. Верх кирпичной обмуровки котла закрывается листом оцинкованной стали. В крышке котла делается отверстие для пароотводной трубки диаметром 38 мм.
* Конструкции Ю. П. Соснина.
VII. ОБЩИЕ УКАЗАНИЯ ПО ПЕРЕВОДУ С ТВЕРДОГО ТОПЛИВА НА ГАЗ СУЩЕСТВУЮЩИХ ОТОПИТЕЛЬНО-ВАРОЧНЫХ ПЕЧЕЙ*
1. Применение газовых отопительно-варочных печей разрешается во всех вновь строящихся, капитально ремонтируемых и существующих зданиях, имеющих не более двух этажей (отапливаемый подвал или полуподвал принимается за один этаж).
2. Применение газа в отопительно-варочных печах, сооружаемых в домах, имеющих свыше двух этажей, разрешается при условии, если:
а) основания под печи расположены на консолях (рельсах, швеллерных или двутавровых металлических балках), прочно заделанных в кирпичные здания;
б) дымоходы от печей расположены вертикально (по всей длине) и проходят все этажи внутри здания, не соприкасаясь с наружными ограждениями **.
3. Новые конструкции газовых отопительно-варочных печей должны быть согласованы с Управлением по газификации городов МКХ РСФСР и утверждены.
4. В отопительно-варочных печах следует устанавливать только эжекционные горелки с защитной автоматикой типа ГДП-1,5 или с элементарным .предохранительным устройством в виде блок-крана. Установка эжекционных горелок без предохранительных устройств не допускается.
5. Пожарные мероприятия, связанные с установкой новых и переводом на газ существующих отопительно-варочных печей, должны полностью удовлетворять общим правилам противопожарной профилактики в печном деле.
* Выписка из „Временных технических условий по переводу отопительно-варочных печей с твердого топлива на газ“, изд. МКХ, РСФСР, 1958.
* * Запрещается в многоэтажных зданиях переводить на газ отопительноварочные печи, расположенные одна над другой, т. е. печи, в которых нижняя часть является несущей опорой для верхней части.
_____________________________________________________________,____________________________________________________________________________________________________________________________________________________________________________________________________9
Зак. 337. Ат ьбом
КУХОННЫЕ ПЛИТЫ, ОТОПИТЕЛЬНЫЕ ЩИТКИ ОСНОВНЫЕ ПОКАЗАТЕЛИ Лист 1
Марка Название Эскиз Высота в см Теплоотдача в ккал/час обыкио- X „ венного “fgp огнеупор- ® g ® НОГО | » Вес плиты в кг Количество листов № листа Примечание Марка Название Эскиз 1 Высота в см Теплоотдача в ккал/час овыкно- 5 венного в 2 о _ ; е а П огие- м g ® ! упорного ' “ , иес плиты в кг Количество листов | № листа Примечание
I. Кухонные плиты КП-3 Плита толстостенная - 77 т 150 — 650 1 14 -
ПБ-3 Кухонная плита бытовая Й 85 850 — 259 1 4 Стрелкой показано расположение топки -juz Ft T
КПФ То же, „Флора“ 87 800 — 160 1 5 - КП-4 То же -t£r i 77 1000 175 — 750 1 15 —
L_J i s 1
КП-2 Кухонная плнта № 2 конструкции завода „Нарпнт" Н 74 800 70 - 121 2 6—7 Вес плиты без футеровки КП-100 Кухонная плита с духовым шкафом и водогрейной коробкой —[755 £ 91 — 200 — 790 1 16 Производительность — 100 обедов в смену
КП-19 То же, № 19 77 Ё hl л 74 1500 250 50 2280 2 8-9 - ♦ 1
кпощ Плита со щитком, имеющим самостоятельную топку 217 3100 680 — 2800 2 17-18 Высота щитка
КПЩ Плита с щитком из бетонных блоков tu Ц °} 54 ' Т п (. 196 900 1500 — — 1120 1 10 — 1 1
II. Отопительные щнтки к кухонным плитаи
ОЩБ Отопительный щиток нз бетонных блоков 155 450—650 — - 1000 1 19 —
КПБ Плнта из бетонных блоков 1 Пиз |со 1 82 1000 - 460 2 11—12 - 150 i r
ОЩК-1 То же, кирпичный облегченной конструкции 193 500—1200 141 — 650 2 20—21 Теплоотдача зависит от п родол жите л ь-ности топки
КП-1 Плнта толстостенная ^вз 1 *** 77 700 118 — 530 1 13 — —н7<3|- 34
10
ОТОПИТЕЛЬНЫЕ ЩИТКИ, КУХОННЫЕ ПЛИТЫ С ВОДОНАГРЕВАТЕЛЯМИ, ОТОПИТЕЛЬНО-ВАРОЧНЫЕ ПЕЧИ
ОСНОВНЫЕ ПОКАЗАТЕЛИ
Лист 2
Марка Название Эскиз Высота в см Теплоотдача в ккал1час Количество кирпича в шт. Вес печи в кг Количество листов № листа Примечание Марка Название Эскиз Высота в см Теплоотдача в ккал/час Количество кирпича в шт. Вес печи в кг Количество листов № листа Примечание
обыкновенного огнеупорного обыкновенного огнеупорного |
ОЩ-1 Отопительный щиток толстостенный 1 °1 224 200—300 291 — 1200 1 22 Стрелками показано расположение топки КПМ-с Котел-плнта А. К. Маркина (вариант со стальным сварным котлом) -т te 85 10000-18000 — 10 277,6 2 29—30 Указала теплопроизводительность котла
♦ г ♦ 1
ОЩ-3 То же, двухъярусный —\11S | о v“ ~г 224 360-480 300—400 850 — 3500 2 23-24 Высота одного этажа КПМ-ч То же (вариант с чугунным котлом) —iWu. ГГ~ Со 85 10000-18000 — 10 393 2 31-32 То же
III. Кухонные плиты с водонагревателями для квартирного отопления и горячего водоснабжения IV. Отопительно-варочные печн
КТП-2 Котел-плита ^0 Пг-П Г*П 85 8000 — - 360 1 25 Указана теплопроизводительность котла Ш-6 Отопительно-варочная печь толстостенная двухъярусная 224 I яруса 2800; П яруса 23б0 952 136 5000 5 33-37 Высота одного этажа
гТ-
I
КПВ Кухонная плита с водонагревателем -а гк 80 5200 - — 230 1 26 То же Ш-5 Отопительно-варочная толстостенная печь 224 2800 397 68 1900 3 38—40 —
II со
I г
Г 1
КПВ-1 То же, с котлом конструкции завода „Нарпит" "Я i 2 8000 — — 300 1 27 - Ш-1 То же ^102^. 1° 1 224 3200 460 64 2300 3 41-43 —
» I
КПВ-2 Кухонная плита с котлом —4 103 1 • -^г 78 7900 150 — 600 1 28 - Ш-2 - та 224 3400 520 100 2600 3 44-46 —
I *
11
ОТОПИТЕЛЬНО-ВАРОЧНЫЕ ПЕЧИ, КУХОННЫЕ ПЛИТЫ ДЛЯ ГАЗОВОГО И ЖИДКОГО ТОПЛИВА, ВОДОГРЕЙНЫЕ И ПИЩЕВАРНЫЕ КОТЛЫ
ОСНОВНЫЕ ПОКАЗАТЕЛИ
Лист В
Марка Название Эскиз Высота в см Теплоотдача в ккал/час Ко чес кир в 3 а 40 О о сэ ли-тво пнча шт. о о . К А й о > Вес печи э кг I 1 е о S ч с со о «у D* S ч о Ж № листа Примечание
ОВП-1 Комбинированная отопительно-варочная печь с подтопком Ю4 г* о А123 145 224 4500 1000 4150 5 47—51 -
Т-4 Теплушка Т-4 И. С. Под-городникова 129. ~О| с 238 3000 1000 — 4200 3 52-54 —
V. Кухонные плиты на газовом и жидком топливе
Марка Название Эскиз Высота в см Теплоотдача в ккал1час Количество кирпича в шт. Вес печи в кг Количество листов № листа Примечание
обыкновенного огнеупорного
ГП-4/1 ГП-2/1 Газовые плиты конструкции завода „Г азоаппарат*
КПЖТ Кухонная плита на жидком топливе
ш-овг-п Газовая отопнтельио-ва-рочная печь
Вес плиты без мнкрокотла
Высота плиты
Высота щитка
62 кг — вес четырехкои-ф ороч ной плиты; 45 кг — двухконфорочной
VI. Водогрейные н пищеварные котлы
К-150 Куб-кипятильник на 150 л ^J1b Т-ч.1 1 - 126 - 570 50 3100 2 58—59 —
К-2 X 90 То же (2x90 л) -|2r t 120 — 780 — 3600 2 '60-61 —
r_J
4 г г
К-2X250 То же (2X250 л) 242 77 - 7s 147 — 1440 160 8500 4 62—65 —
ПК-2Х80 Пищеварный котел на 90 обедов в смену | О 1 105 — 930 — 5100 3 66—68 -
ПК-200 То же, на ПО обедов в смену ft 108 — 615 85 3300 69-70 —
1
12
I. КУХОННЫЕ ПЛИТЫ
ТЕПЛООТДАЧА 850 ккалчас
РАЗМЕРЫ В ПЛАНЕ 60X66 см
ВЕС 259 кг
Лист 4
КУХОННАЯ ПЛИТА
БЫТОВАЯ ПБ-3
Общий вид
14
ТЕПЛООТДАЧА 800 ккал!час
РАЗМЕРЫ В ПЛАНЕ 74X68 ем
ВЕС 160 кг
Лист 5
КУХОННАЯ ПЛИТА „ФЛОРА" КПФ
План
Разрез 1П-ТП
15
ТЕПЛООТДАЧА 800 ккал час
РАЗМЕРЫ В ПЛАНЕ 69ХЮ7 см
ВЕС (БЕЗ ФУТЕРОВКИ) 121 кг
КУХОННАЯ ПЛИТА КП-2
ЗАВОДА „НАРПИТ"
Лист 6
Вид сзади
Разрез U-U
Разрез Л1-П1 ^овои
•и к а ср
16
ТЕПЛООТДАЧА 800 ккал/час
РАЗМЕРЫ В ПЛАНЕ 69X107 см
ВЕС (без футеровки) 121 кг
Лист 7
КУХОННАЯ ПЛИТА КП-2
ЗАВОДА „НАРПИТ“
з
JltfM
1
2
и
Каркас
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество
Каркас Обшивочный стальной лист: компл. 102,4 X 61,4X 73,1 1
передний . . ..... шт. 100 x 63,5 x0,15 1
задний ... я 100 x 63,5 x 0,15 1
левый ...... 71 62,5 x 59 x 0,15 1
правый . . , 62,5x 59 x 0,15 1
дна 99.5x 58,5x 0,2 1
Патрубок дымохода . . 20x12x10 1
Конфорочная плита ..... 49x36 2
Глухая плнта . . 99 49X22 1
Колосниковая решетка . . . 36X15,6 1
Топочная дверка ... 23,6x20,6 1
Поддувальная дверка . ч 23,6x14,6 1
Духовой шкаф 99 51x40x32 1
Дверки духового шкафа 99 37.3x28,6 1
Кирпич глиняный обыкновенный . . . 99 25x12x6,5 70
Глина . . -и3 .— 0,1
Песок .... — 0,1
3. Зак. 337. Альбом
17
ТЕПЛООТДАЧА 1500 ккал/час
РАЗМЕРЫ В ПЛАНЕ 174X79 см
ВЕС 2280 кг
КУХОННАЯ ПЛИТА КП-19
ЗАВОДА „НАРПИТ"
Лист 8
Общий Вид
18
ТЕПЛООТДАЧА 1500 ккал {час
РАЗМЕРЫ В ПЛАНЕ 174X79 см
ВЕС 2280 кг
Лист 9
*
КУХОННАЯ ПЛИТА КП-19
ЗАВОДА „НАРПИТ"
3
'%Z32ZZ3ZZZX£Z2ZZZ3?ZZZZZZ
£/ *7.
Условные обозначения
Обыкновенный
Огнеупорный
глиняный кирпич
кирпич
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество
Передняя стенка шт. 165,4X70,4X0,15 1
Боковая „ 70,4X 70,4 X0,15 2
Задняя „ ....... 165,4 x 70,4x0,15 1
Рама 174Х79Х 1 1
Крайняя плита • — 2
Сре дняя — 3
Дверк а жарочного шкафа . . 39x41, 2 2
• топочная 23,6 X 20, 1
„ поддувальная 23,6X17, 1
Колосник — 6
Верхний лист жарочного шкафа 76,4x43,3x0,15 2
Боковой лист 76,4 X42,2X 0,15 4
Дно жарочного шкафа .... 73,7x 37x0,25 2
Кирпич глиняный * 25X12X6,5 2Б0
» огнеупорный 25X12X1 5 50
Глина м3 — 0,3
Песок • — 0,3
^//Л'//Л7//Х///Л///Л/77Л'.
{-—-------- 168 --------—
19
КУХОННАЯ ПЛИТА СО ЩИТКОМ
ИЗ БЕТОННЫХ БЛОКОВ КПЩ
Лист 10
Разрез 1-1
Ч>
Ур.чист пола
Разрез 11-11
ТЕПЛООТДАЧА:
ПЛИТЫ 900 ккал1час
ЩИТКА 1500 ккал/час
РАЗМЕРЫ В ПЛАНЕ 100X86 см, ВЕС 1120 кг
Разрез 111-111
Вид сверху (настил условно снят)
Спецификация приборов Спецификация блоков
Наименование Единица из-мере- НИЯ •Размеры в см 1 Коли-| чество № блока Объем блока в м3 Количество Вес в кг
единичный общий
1 0,02 1 34 34
Дверка шт. 28x24 1 2 0,057 1 95 95
3 0,045 1 81 . 81
Полудверка 28x17 1 4 (а, б и в) 0,044 1 74 74
5 0.049 1 84 84
6 0,04 1 68 68
Плита чугунная . 71X41 1 7 0,044 1 74 74
8, 8а 0,043 2 72 144
Колосниковая решетка .... 25X18 1 9 0,042 1 71 71
10 0,043 1 72 72
11 0,042 3 71 213
Клапан-переключатель .... • 13X18 1 12 0,043 1 72 72
Итого 0,512 15 — 1082
20
ТЕПЛООТДАЧА 1000 ккалчас
РАЗМЕРЫ В ПЛАНЕ 115X65 см
ВЕС 460 кг
КУХОННАЯ ПЛИТА
ИЗ БЕТОННЫХ БЛОКОВ КПБ
Лист 11
Вид сверху
21
ТЕПЛООТДАЧА 1000 ккал/час
РАЗМЕРЫ В ПЛАНЕ 115X65 см
ВЕС 460 кг
КУХОННАЯ ПЛИТА
ИЗ БЕТОННЫХ БЛОКОВ КПБ
Лист 12
°азрез VI-VI
Спецификация блоков ва одну кухонную плиту
№ блока Объем блоков в м 3 Количество Вес в кг
единичный , общий
1 0,037 1 70 70
2 0,049 1 89 89
3 0,035 1 63 63
А 0 ,036 1 65 65
5 0,037 1 67 67
6 0,00 1 14 14
7 0,0025 1 5 6
8 0,0042 2 8 16
9 0,003 1 6 6
10 ,031 1 1 65 65
Итого | 0,242 и 460
Спецификация приборов
Наименование Единица измерения Размеры в см Количество
Полудверка шт. 25X14 2
Колосниковая решетка .... - 25X18 1
Плита чугунная - 71X41 1
Водогрейный бачок на 12 л • 20x30x30 1
Духовой шкаф - 32x50x30 1
Патрубок из кровельной стали - 12X15 1
Клапан-переключатель .... 9x34 1
fy'/'///! Жароупорный бетон с заполнителем ив V/ п//д глиняноео обыкновенного. кирпича
Жароупорный, бетон с заполнителем ив шамотного кирпича
Компенсаторы
22
ТЕПЛООТДАЧА 700 ккал[час
РАЗМЕРЫ В ПЛАНЕ 51X89 см
ВЕС 530 кг
Лист 13
.КУХОННАЯ ПЛИТА ТОЛСТОСТЕННАЯ КП-1
Два слоя войлока^смо-ченного б глинянот растворе, и лист кровельной стали
Разрез Л-П
Разрез ИНН
11
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Коли- честв»
Кирпич глиняный обыкновенный . ... шт. 25X12X6,5 118
Глина обыкновенная . . .я3 — 0,025
Песок г - — 0,012
Колосниковая решетка шт. 18X25 1
Дверка обыкновенная . . ....... 25X20,5 1
Полудверка поддувальная 13x14 2
Чугунная пли га составная с конфорками - 41X36 2
Войлок строительный .......... кг — 0,7
Кровельная сталь (4 кг) .и2 51x89 0,45
Обвязка комплект 52x90 1
Угловая сталь . . . . . пог. м 3X3X0,4 2,9
СталЁная лента . . • 2,5x0,15 * 2
Предтопочный лист из кровельной стали (4 да) ,и* 50х"0 0,35
23
КУХОННАЯ ПЛИТА
ТОЛСТОСТЕННАЯ КП-3
ТЕПЛООТДАЧА $ОО~ккал/час РАЗМЕРЬТЕ'ПЛАНЕ *102X64 см
ВЕС 650 кг
Лист 14
Спецификация основных материалов и приборов
Фасад
Разрез П-П
РазрезПИН
Наименование
6
4
Стальная’лента
7//////W//M 7///W///////Z'
Разрез 1-1 Глино-песчаная спазно толщиной 1,5 сы
Ряды
Ю в
\тт9м
чистка
47
35
Два уголко 2,5 *2,5* С
в 2,5к2,5из стельной ленты 5 *0,15 ст
Шесть полос из стальной ленты 2,5*0,15 см
У Шли лик и d* 5 л
wm
~т
Ci
-I
9
Единица
Размеры
KZ5-
1/5 —
измерения
Коли-
чество
2 слоя войлока, смоченного жидким глиняным раствором, и лист кровельной стали (по сеораемону пот}
Вывод дымо В трубу или В щиток
Духовой шкаф
Вставная решетка для духового шкафа
Кирпич глиняный обыкновенный.........
Глина обыкновенная...................
Песок ...............................
Колосниковая решетка ................
Топочная дверка .....................
Поддувальная и очистная дверки.......
Чугунная плита составная с конфорками То же, без конфорки..................
Войлок строительный..................
Кровельная сталь (4 кг) для обивки пола Обвязка .... ...................
Угловая сталь........................
Стальная лента ......................
Круглая сталь.................... - •
Предтопочный лист....................
Духовой шкаф.........................
Кровельная сталь (6 кг)..............
Угловая сталь........................
Петли............................
Затвор ..............................
Вставная решетка для духового шкафа . .
Угловая сталь........................
шт.
.и3
HIT.
комплект
шт.
м'
комплект
пог. м
м2
комплект
М‘
пог. м
шт.
комплект
шт.
пог. м
25X12X6,5
25,2x25 25x20,5
13X14
53X36
53x19
64x102
65х ЮЗ
ЗхЗхО,4 2,5x0,151
d = 1,2 50x70
'35 x35x 45
3X3X0,4
40x34
2,5х2,5Х Х0.15
2,5X0,15
150 0,03 0,015а 1
1
2
2
1
1
0,7
1
3,4
2,lj
3 0,35
1
1
1,7
2 '
1
1
1,6
Обвязка
24
КУХОННАЯ ПЛИТА ТОЛСТОСТЕННАЯ КП-4
ТЕПЛООТДАЧА 1000 ккал!час РАЗМЕРЫ В ПЛАНЕ 115X64 см ВЕС 750 кг
Лист 15
Фасад
РазрезВ-О
Спецификация основных материалов и приборов
Зх 3X0,4
шт.
d = 1,5
Обвязка
53x36 53x19
0,6 1
1 1,6 2,04
1
40X34
2,5x2,5X0,15
2,5X0,15
15> 35X45
Разрез [-1
Глина- песчаная смазка(В=1,5см )
шт. пог. м
ю
9
- в
7
~ Ь
5~
Ч 3 " - 2
м2 шт.
Водогрейная
коробка
“/5
'SZJMWW
1
Два уголка 2,5* 2,5 см из ленточной стали
Шпильки d=0,5 см для навески дверок
[7
Ограждение из круглой стали приварить к обвязке
Вывод дыма 6 труду или в щито*
шш
шл.
чистка
37
Духовой
/5
—35
шкаф
4. Зак» 337. Альбом
.....7777~1
Два слоя войлока. смоченного в жидком глиняном растворе, и лист кровельной стали (ло сгороемомч
Наименование Единица измерения Размеры в см Количество
Кирпич глиняный обыкновеи-
ный шт. 25X12X6,5 175
Глина обыкновенная м3 — 0,04
Песок — 0,02
Колосниковая решетка . . . шт. 25,2x25 1
Топочная дверка . ... Поддувальная и очистная » 25X20,5 1
2
13X14
дверки
Чугунная плита составная с конфорками . ........
То же, без конфорок . . . Войлок строительный . . . . Кровельная сталь (4 кг) . . . Обвязка....................
Угловая сталь..............
Стальная лента .....
Круглая сталь........... .
Предтопочный лист Духовой шкаф . . Кровельная сталь (5 кг) . . . Угловая сталь..............
Петли..................
Затвор ..................
Вставная решетка для духового шкафа ..........
Угловая сталь..............
Стальная лента . . . . .
Водогрейная коробка . . Оцинкованная кровельная сталь .....................
Кран.......................
вставная решетка для духового шкофо
7. 2,5 к 2,5 к 0,75 см
Шесть палас из стальной ленты 2,5 к 0,15 см
комплект шт.
кг за
комплект пог. м
М2 комплект м2 пог. м шт. комплект
64X115
64 к 115
3x3x0,4
2,5X0,15 d.= 1,2 50X70
35X35X45
2
1
1.2
0,75
1
3,6
1.2
3,1
0,35
1
1
1,7
2
1
Кламеры из стальной ленты приварить или приклепать
25
Лист 16
КУХОННАЯ ПЛИТА
С ДУХОВЫМ ШКАФОМ И ВОДОГРЕЙНОЙ КОРОБКОЙ КП-100
ПРОИЗВОДИТЕЛЬНОСТЬ - 100 ОБЕДОВ В СМЕНУ РАЗМЕРЫ 155X77 см
ВЕС 790 кг
Фасад
Ряды
~ 13
12
10
— 9
8 ~
2_ и
Ряаы ~ 13 12_ Ю 8_ £|“ £ 2
и
7/
9
13
6
Ш
5_
J
ййВЕзвЕезЕ»
Спецификация основных материалов и приборов
На именование Единица измерения Размеры в см И i * Количество
Кирпич глиняный?обыкновенный шт. 25X12x6,5 200'
Глина обыкновенная л3 — 0.06
Песок — 0,06
Колосниковая решетка .... шт. 25,2x30 1
Топочная дверка 26x24 1
Поддувальная дверка 16X17 1
Прочистная „ 15X9,5 2
Водогрейная коробка 85x18x42 1
Духовой шкаф 65 x 38 x40 1
Плита чугунная 55X20 6
Сталь полосовая 60X10x0,3 1
Угловая сталь пог. м 3x3x0,4 5,1
ПредтопочныЙ лист из кровельной стали шт. 50x70 1
26
ТЕПЛООТДАЧА 3100 ккал'час
РАЗМЕРЫ В ПЛАНЕ 140X102 см
ВЕС 2800 кг
Лист 17
КУХОННАЯ ПЛИТА-КПОЩ СО ЩИТКОМ, ИМЕЮЩИМ САМОСТОЯТЕЛЬНУЮ ТОПКУ
27
ТЕПЛООТДАЧА 3100 ккал.час
РАЗМЕРЫ В ПЛАНЕ 140X102 см
ВЕС 2800 кг
Лист 18
КУХОННАЯ ПЛИТА КПОЩ СО ЩИТКОМ, ИМЕЮЩИМ САМОСТОЯТЕЛЬНУЮ ТОПКУ
/3
/4
л, г 5
'Для санобарной трубы
32
16
33
Z7
17
18
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество
Кирпич глиняный обыкновенный шт. 25x12x6,5 680
Глииа м3 — 0,4
Песок • . . . — 0,3
Колосниковая решетка .... шт. 26,2x30 1
То же 13x30 • 1
Топочная дверка » 20,5x20,5 1
То же 13x20,5 1
Поддувальная дверка 13x14 2
Прочистная 13x14 2
Дымовая задвижка 24X13 3
Водогрейная коробка 12x34x56 1
Духовой шкаф 44x34x56 1
Самоварник 4= 10 1
Плита чугунная с конфоркой 20X52 6
Сталь полосовая 5x0,22;!=55 1
» угловая пог. м 3x3x0,4 4
Предтопочный лист из кровельной стали шт. 50x70 1
28
IL ОТОПИТЕЛЬНЫЕ ЩИТКИ К КУХОННЫМ ПЛИТАМ
ОТОПИТЕЛЬНЫЙ щиток
ИЗ БЕТОННЫХ БЛОКОВ ОЩБ
ТЕПЛООТДАЧА 450—650 ккал час РАЗМЕРЫ В ПЛАНЕ 160 X 36 см
ВЕС 1000 кг
Лист 19
Место присоеВине-ния плиты щитку
°азрез Ш-Ш
Блок 3
По Б-Б
ПоД-Д
W4 —
1б
№О
и
•*—36 —
<60
Блок 6
По Д-А
По 6-Б
Ifi
По Б-Б
Ю
J?H?
36—~
Спецификация
блоков
№ блока Количество Вес в кг
единичный общий
1 1 122 122
2 1 92 92
3 8 57 456
4 1 72 72
5 2 48 96
Ь 1 76 76
7 1 32 32
Итого 15 - 946
Пр
нмечание. Теплоотдача щитка:
а) при присоединении за духовым шкафом плиты — 650 ккал (час;
б) при присоединении перед духовым шкафом — 2200 ккал[час.
31
ОТОПИТЕЛЬНЫЙ щиток
КИРПИЧНЫЙ ОБЛЕГЧЕННОЙ
КОНСТРУКЦИИ ОЩК-1
ТЕПЛООТДАЧА 500-1200 ккалчас
РАЗМЕРЫ В ПЛАНЕ 73X34 см
ВЕС 1200 кг
Лист 20
32
ТЕПЛООТДАЧА 500—1200 ккалчас
РАЗМЕРЫ В ПЛАНЕ 73X34 см
ВЕС 650 кг
ОТОПИТЕЛЬНЫЙ щиток
КИРПИЧНЫЙ ОБЛЕГЧЕННОЙ
КОНСТРУКЦИИ ОЩК-1
Лист 21
Кирпичную кладку и облйцобку вокруг патрубка выполнять после
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество
Кирпич глиняный обыкновенный . . . шт. 25x12x6,5 141
Г А Глина обыкновенная • м3 — 0,02
Песок • - 0.01
Каркас комплект 73x34X193 1
Угловая сталь пог. м ЗхЗхО,4 12
Полосовая сталь • 3X0,4 2,7
Асбофанера 6=0,5 4
Дверки шт. 13x13 3
Патрубок из кровельной стали . . . . » <4=15; 1=15 1
Дымовая задвижка • 13X13 3
Примечание. Теплоотдача щитка:
а) при присоединении за духовым шкафом плиты — 500 ккал(час\
б) при присоединении перед духовым шкафом —*1200 ккал1час.
5. Зак. 337. Альбом
33
ТЕПЛООТДАЧА 200 — 300 ккал’час
РАЗМЕРЫ В ПЛАНЕ 89X38 см
ВЕС 1200 кг
Лист 22
ОТОПИТЕЛЬНЫЙ щиток ТОЛСТОСТЕННЫЙ ОЩ-1
e,i2j4je,zo,2e
31
Спецификация основных материалов и приборов
Наименование Единица измерения Размер в см Количество
Кирпич глиняный обыкновенный . ... шт. 25X12X6,5 291
Глина обыкновенная ..... ЛГ — 0,011
Песок ... — 0.03
Задвижки . , , . шт. 13 > 13 3
Полудверки для чисток . . • 13А14 3
Вентиляционная решетка с клапаном » 15'- 20 1
Толь для гидроизоляции . 0,73
П р и м е ч а п si е. Теплоотдача щитка:
а) при присоединении за духовым шкафом плиты — 350 ккал час:
б) при присоединении перёд духовым шкафом — 1500 ккал’час;
34
Лист 23
ОТОПИТЕЛЬНЫЙ щиток ТОЛСТОСТЕННЫЙ ДВУХЪЯРУСНЫЙ ощ-з
ТЕПЛООТДАЧА:
I ЯРУСА 360—480 ккал[час II ЯРУСА 300—400 ккал'час РАЗМЕРЫ В ПЛАНЕ 115x38 см
ВЕС 3500 кг
Фасад
Ряды Разрез I-I
РазрезП-П
Разрез ПНИ
Гидроизоляция
35
ОТОПИТЕЛЬНЫЙ щиток
ТОЛСТОСТЕННЫЙ ДВУХЪЯРУСНЫЙ ОЩ-3
ТЕПЛООТДАЧА:
I ЯРУСА 360—480 ккал!час II ЯРУСА 300—400 ккал‘час РАЗМЕРЫ В ПЛАНЕ 115x38 см
ВЕС 3500 кг
Лист 24
б'
П',17’,23'
15'
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество
Кирпич глиняный обыкновенный шт. 25x12x6,5 732+118
Глина А? — 0,5
Песок 0,5
Задвижки шт. 13x13 6
Полудверки 13X14 £
Вентиляционная решетка с клапаном - - 15x20 1
Толь для гидроизоляции м3 - 1
I
Примечания. 1. Теплоотдача щитка приведена при присоединении за духовым шкафом плиты; при присоединении перед духовым шкафом —
2. В графе «Количество* цифра 118 показывает, сколько необходимо кирпича для заполнения междуэтажного перекрытия.
36
III. КУХОННЫЕ ПЛИТЫ С ВОДОНАГРЕВАТЕЛЯМИ ДЛЯ КВАРТИРНОГО ОТОПЛЕНИЯ И ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
КОТЕЛ-ПЛИТА КТП-2
ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ 8000 ккал;час РАЗМЕРЫ В ПЛАНЕ 70X61 см
ВЕС 360 кг
Лист 25
Вид сверху
Общий Вид
Вид сбоку
Вид сзади
Разрез 1-1
ДВерцы топки
Суховой, шкаф
70
64
Шибер для отключения панели
Крышка (изоляция)
4,2
Каркас
Разрез П-11
1
Вод она гр в в отель
Главный шибер
Колосниковая решетка
Горячая вода
Вид сверху (крышка условно снята)
Шибер
Обратная
Трехконсророч-ная плита
Шибер для отключения панели
Разрез U1-111
Зольник
111
Дверца топки
39
ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ 5200 ккал!час
РАЗМЕРЫ В ПЛАНЕ 92,3X61,8 см
ВЕС 230 кг
Лист 26
I
КУХОННАЯ ПЛИТА I
С ВОДОНАГРЕВАТЕЛЕМ КПВ
Вид спереди
Разрез 1-1
Разрез П-11
Вид сверху
Схема водонагревателя
Спецификация на одни водонагреватель
Наименование Размеры в мм Количество 1 Наименование I I _ __ Размеры в мм Количе ство
Труба соединительная .... d - 42,25; 1 - 250 । _— ; Пробка глухая правая .... d^32 4
То же d - 42,25; 1 - 100 2 j Ниппель двойной . rf = 32 4
Тепловая панель 560Х80Х 180 4 Тройник d-32 2
Ниппель d = 32 4 Угольник d~32 2
40
Лист 27
КУХОННАЯ ПЛИТА КПВ-1
С КОТЛОМ ЗАВОДА „НАРПИТ"
ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ 8000 ккал!час РАЗМЕРЫ В ПЛАНЕ 91X63 см
ВЕС 300 кг
Зак. 337, Альбом
41
Лист. 28
КУХОННАЯ ПЛИТА С КОТЛОМ КПВ-2
ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ 7900 ккал)час РАЗМЕРЫ В ПЛАНЕ 103X65 см
ВЕС 600 кг
Спецификация.основиых материалов и приборов
Наименование Единица измерения Размеры в см Количество
Кирпич глиняный обыкновенный . . . шт. 25x12x6,5 150
Глина обыкновенная м3 — 0,2
Песок . . — 0,15
Колосниковая решетка шт. 35X20,5 1
Топочная дверка . . . 26x24,5 1
Поддувальная дверка 15x16 1
Духовой шкаф .... 51X32X28 1
Плита чугунная с конфорками 90x53 1
Угловая сталь .... пог. м 3x3x0.4 3.2
Предтопочный лист из кровельной стали шт. 5 х70 1
Змеевик сварной из труб 25 x25X61 1
Трубы стальные бесшовные:
d = 51/46 мм . . . 1 = 91 2
d = 51/46 . ... 1 - 23,5 2
d = 38/32 . ... 1 = 23 16
Фланцы * — 2
П р и м е ч а н и е* Змеевик сварной из бесшовных стальных труб диаметром 38 мм, коллектор диаметром 51 мм.
42 __________________________________
Лист 29
КОТЕЛ-ПЛИТА А. К. МАРКИНА
КПМ-с
(вариант со стальным сварным котлом)
ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ 10000-18 000 ккал/час РАЗМЕРЫ В ПЛАНЕ 95,5X60,5 см
ВЕС 277,6 кг
Технические показатели плиты
Разрез E-IF
Технические показатели котла
Наименование
Единица измерения
Количество
Площадь колосниковой решетки . . .
Объем топливника плиты
Теплопронзводительность плиты (на нагрев котла).....................
Л1Э
ккал[час
0,07
0,013
8000
Наименование Единица измерения Количество
Теплопронзводительность ккал!час 18 000
Поверхность нагрева лса 1,25
Емкость котла л 17,04
Площадь колосниковой решетки . . . м* 0,087
Наименование Единица измерения Количество
Топочный объем л3 0,044
Длина котла см 47,4
Вес котла кг 62,5
Примечания. 1. Коэффициент полезного действия плиты при режиме (2) 50%.
2. Теплопронзводительность 18 000 ккал[час соответствует топке сортированным антрацитом (орешком), при низкосортном топливе теплопронзводительность равна 10000 ккал/час.
3. Чертежи разработаны ЦКБ Калининградского СНХ.
43
Лист 30
44
КОТЕЛ-ПЛИТА А. К. МАРКИНА КПМ-с (вариант со стальным сварным котлом)
5
ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ 10000—18000 ккал/час РАЗМЕРЫ В ПЛАНЕ 95,5X60,5 см
ВЕС 277,6 кг
Разрез VI-VI
Спецификация основных материалов и приборов
Наименование Единица измерения Размер в см Количество
Каркас7(общийг— котла н плиты) шт. 95,52X 60,52 2 (верхняя и нижняя обвязки)
П-л и т а жарочная чугунная •» 87,52x52,52 1
Колосниковая решетка •» 36X21 1
Духовой шкаф 42.5X31,5x25 1
Топочная дверка 17,4x14 1
Поддувальная дверка . 17,4X7,5 1
Шибер переключения . • 22X11.5 1
, регулирования тяги 19,5X20 1
Котел 40 x42 x82 1
Колосниковая решетка » 36X22 1
Топочная дверка 20X15 1
Поддувальная'дверка 20x15 1
Труба стальная • пог. м d = 5,1 0,6
Кирпич огнеупорный шт. 23x11,3x6,5 10
Плиты минераловатные М 200 лс2 Ь - 3-j-4 4,2
Чистая "дверка^ шт. 7X20 2
Условные обозначения
Огнеупорный кирпич
Минералобатные плиты
КОТЕЛ-ПЛИТА А. К. МАРКИНА КПМ-4 (ВАРИАНТ С ЧУГУННЫМ КОТЛОМ) ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ 10000—18000 ккал!час РАЗМЕР В ПЛАНЕ 101X61 см ВЕС 393 кг Лист 31
Разрез l-I
70,0
45
КОТЕЛ-ПЛИТА А. К. МАРКИНА КПМ-ч (ВАРИАНТ С ЧУГУННЫМ КОТЛОМ) ТЕПЛОПРОНЗВОДИТЕЛЬНОСТЬ 10000-18000 ккал{час РАЗМЕРЫ В ПЛАНЕ 101X61 см ВЕС 393 кг Лист 32
Развез ff-ty
Технические показатели
Наименование Единица измерения Количество Наименование Единица измерения Количество
Котел Плита
Теплопронзводительность ккал/час 18 000 Площадь колосниковой
Количество секций .... шт. 5 решетки м'2 0,07
Емкость котла .... л 14.6 Объем топливника .... -И3 0.013
Площадь колосниковой Теплопронзводительность
решетки м2 0,09 ( на нагрев котла). . . ккал’час 8000
Топочный объем м? 0,045
Длина котла см 49
Поверхность нагрева . м2 1,25
Вес котла номинальный . . кг 127,7
Спецификация основных материалов приборов
Наименование Единица измерения Размеры см Количество
Обвязка общая (котел 4- плита) шт. 101X61 1
Плита чугунная жарочная (комплект) ... 87x52 1
Колосниковая решетка 36x21 1
Духовой шкаф 31,5X42,5X25 1
Топочная дверка 17,4X14 1
Поддувальная дверка . .... 17,4x7,5 1
Шибер переключения 22X11,5 1
„ регулирования тяги 19,5x20 1
Котел (комплект) 40X41,4X81 1
Колосниковая решетка - 36X24 1
Топочная дверка . . . 20X15 1
Чистная „ 7X20 2
Поддувальная дверка - 20x15 1
Труба стальная пог, м d = 5.1 0,6
Кирпич огнеупорный . ... шт. 23X11,3X6,5 10
Плиты минераловатиые М 200 Ь = 34-4 4.2
„ асбестоцементные ь = 0,64-0,8 2
Примечание. Этот котел изготовляется Судостроительным заводом Калининградского снх. г
Условные обозначения
Огнеупорный кирпич
\'///\ Минералодатные
плиты
Асбестоцементные плит
46
IV. ОТОПИТЕЛЬНО-ВАРОЧНЫЕ ПЕЧИ
ТЕПЛООТДАЧА ПРИ ДВУХ ТОПКАХВ СУТКИ:
I ЯРУСА ПЕЧИ 2800 Ускал/час
II ЯРУСА ПЕЧИ 2300 ккал!час
РАЗМЕРЫ В ПЛАНЕ 102Хб4~слг. ВЕС 5000 кг
Лист 33
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ
ТОЛСТОСТЕННАЯ ДВУХЪЯРУСНАЯ Ш-6
Т- Зак. 337. Альбом.
ТЕПЛООТДАЧА ПРИ ДВУХ ТОПКАХ В СУТКИ:
1 ЯРУСА ПЕЧИ 2800 ккал!час
II ЯРУСА ПЕЧИ 2300 ккал!час
РАЗМЕРЫ В ПЛАНЕ 102X64 см. ВЕС 5000 кг
Лист 34
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ
ТОЛСТОСТЕННАЯ ДВУХЪЯРУСНАЯ Ш-6
38
50
ТЕПЛООТДАЧА ПРИ ДВУХ ТОПКАХ В СУТКИ:
I ЯРУСА ПЕЧИ 2800 ккал/час
II ЯРУСА ПЕЧИ 2300 ккал/час
РАЗМЕРЫ В ПЛАНЕ 102x64 см. ВЕС 5000 кг
Лист 35
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ ТОЛСТОСТЕННАЯ ДВУХЪЯРУСНАЯ Ш-6
26 '
27 1
28 '
II I I ?'|
29 1
Примечание. Спецификация для данной ‘печи та же, что иа листе 37, за исключением теплового шкафа.
51
7*
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ ТОЛСТОСТЕННАЯ ДВУХЪЯРУСНАЯ Ш-6 С ТЕПЛОВЫМ ШКАФОМ ТЕПЛООТДАЧА ПРИ ДВУХ ТОПКАХ В СУТКИ: I ЯРУСА ПЕЧИ 2800 ккал/час II ЯРУСА ПЕЧИ 2300 ккал)час РАЗМЕРЫ В ПЛАНЕ 102 x 64 см. ВЕС 5000 кг Лист 86
Фасад
>5*
X
Вариант печи Ш-6 с тепловым шкафом
Разрез I-I
Е
27
26
2Ь
23 W/WW/AAA
25'
//////////.
Чистка
Z4
12
Чистка
Е
ШШ
Песок 10 см
ГТ1
18
16*
t
4 Чистку под тепловым шкафом расположите в 20 ряду
Для самоварной труды
Чистку под тепловым шкафом расположить в 20 ряди
35
Ряды t t <ь
24'
22'
20'
9‘
7'
10' в
6
820и21 рядах
21 \ Г/WWzzzi
24
ИШ
38
36
34
е
fZZZ^ZWl
шш/шА
zzzzzzzzzz
11
Чистка
Ур. поло
У/////////////.
Гидроизоляция
Для самадар-иой труды
35
33
39
37
W/A/aA
Нижний ярус Верхний ярус 21'
22'
ЯП --I 1 J J— EZ
Ур. попа
32' ~,31' 30'— ~29 28
26'
27
25 23 21‘ 19'
17' 15' 13'
11'
ПО
32
30
31
--- 29
28 --
— 27
28
26 ---
25
24 —
25
23
22
20 — 19
18 ---
21
16
19
17
14
12
10
8
15
13
Е «а
у.///.////Л
। 9*' г*
\//////2 I
1
J
I
23 щщт
И
Х\Для самоварной гпрувь.
Примечание. Все остальные гиены основному варианту (лист
28'
жж:
29 *
' / /А у
1П
£5*5*о,5см’. 1=62сн
Чистка
порядовки (начиная с 29 ряда) анало-
52
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ ТОЛСТОСТЕННАЯ ДВУХЪЯРУСНАЯ Ш-6 ТЕПЛООТДАЧА ПРИ ДВУХ ТОПКАХ В СУТКИ: 1 ЯРУСА ПЕЧИ 2800 ккал [час II ЯРУСА ПЕЧИ 2300 ккал/час РАЗМЕРЫ В ПЛАНЕ 102X64 см. ВЕС 5000 кг Лист 37
Тепловой шкаф
6.5
шпильки
для навески дверки
Z см.
Рамка с дверкой
для пищеварной
Вставная решетка для теплового шкафа
С 2,5*2,5 из стальной ленты (5 *0,15 сп)
камеры
Шпильки для навески дверок
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество
Кирпич глиняный обыкновенный шт. 25x12x6.5 800+152
» тугоплавкий или огнеупорный .... • 25x12,3x6,5 136
Глина „ тугоплавкая или огнеупорная с шамотом м9 кг — 0,19 70
Песок м3 — 0.1
Колосниковые решетки шт. 25 x 25,2 2
Дверки • 25 x 20,5 2
- 13x14 8
» •» 13x7,5 2+2
Полоски (клямеры) из стальной ленты 20X1 мм пог. м 4x65 2,5
Задвижки дымовые шт. 13x14 6
Плиты чугунные с конфорками » 36x41 2
То же, без конфорок Балочки для камеры: 19X41 2
угловая сталь пог. м 5x5x0,5 1,24
полосовая сталь я 5x0,5 2
Тепловой шкаф с решеткой комплект 35x 28 x50 2
Угловая сталь пог.^м 3x3x0,4 2,8
Кровельная сталь (6 кг/м2) м2 — 1,8
Лейта стальная » 5x0,15 3,5
То же 2,5x0.15 6
Петли шт. — 4
Затвор а — 2
Дверка камеры с рамкой . . комплект 51x35 2
Кровельная сталь (6 кг}м2) Л/3 — 0,4
Угловая сталь пог. м 3x3x0,4 3,6
Лента’стальная 2,5x0.15 2
Петли шт. — 8
Затвор Кровельная сталь (5 кг[м2) для предтопоч- ного листа комплект м2 2 (50 x 70) 2 0,7
Толь для гидроизоляции ..... 1.5
Асбестовый картон • — 0,05
ТА
ТЕПЛООТДАЧА 2800 ккал!час
РАЗМЕРЫ В ПЛАНЕ 102X64 см
ВЕС 1900 кг
ОТОПИТЕЛЬНО-ВАРОЧНАЯ
ПЕЧЬ ТОЛСТОСТЕННАЯ Ш-5
Лист 38
Пр и м е ч а и и е. Коэффициент неравномерности печи А1 = 0,25.
54
ТЕПЛООТДАЧА 2800 ккал/час
РАЗМЕРЫ В ПЛАНЕ 102x64 см
ВЕС 1900 кг
ОТОПИТЕЛЬНО-ВАРОЧНАЯ
ТОЛСТОСТЕННАЯ ПЕЧЬ Ш-5
Лист. 39
19
23
26
Спецификация основных материалов и приборов
Наименование Единица । измерения Размеры в см Количество
I
Кирпич глиняный обыкновенный . . . шт. 25X12X6,5 397
„ тугоплавкий или огнеупорный 25x12,3x6.5 68
Глнна м3 — 0,08
. тугоплавкая или огнеупорная] с шамотом3 кг — 34
Песок м3 — 0,04
Колосниковая решетка шт. 25 x 25,2 1
Дверка обыкновенная топочная .... 25X20,5 1
Полоски (клямеры) из стальной ленты’ пог. м 2x65 1,3
Дверки; шт. 13x14 4
. t на вентиляционном канале . . 13x7,5 1
Задвижки дымовые 13X14 3
Плиты чугунные составные с конфор- 36x41
ками комплект 1
ТоЪке, без конфорок .... - .... шт. 19x41 1
Б ал очки для’камеры:
угловая сталь пог. м 5x5x0,5 0,62
полосовая сталь - 5x0,5 1
Тепловой^шкаф с решеткой ..... комплект 35 x28 x50 1
Угловая сталь пог. м 3x3x0,4 1,5
Кровельиая сталь (6 яг/лг2) м2 — 0,9
Лента стальная пог. м 5X0,15 1,75
То же 2,5X0,15 3
Петли шт. — 2
Затвор ..... » — 1
Дверка камеры с рамкой комплект 51x35 1
Кровельная сталь (6 кг]м2) .... м2 — 0,2
Угловая сталь пог. м 3x3x0,4 1,8
Лента стальная * 2,5X0,15 1
Петли шт. — 4
Затвор комплект — 1
Кровельная сталь (5 кг}м2) для пред- 50X70 0,35
топочного листа м2
Толь для гидроизоляции — 1,5
Асбестовый картон • — *0,025
При м'е ч а и и е. Спецификация дана для печи UJ-5 с тепловым шкафом. Для варианта без теплового шкафа последний следует исключить из спецификации.
55
ТЕПЛООТДАЧА 2800 ккал!час
РАЗМЕРЫ В ПЛАНЕ 102X64 см
ВЕС 1900 кг
Лист 40
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ТОЛСТОСТЕННАЯ ПЕЧЬ Ш-5 С ТЕПЛОВЫМ ШКАФОМ
Вариант печи с тепловым шнасром
Фасад
Разрез 1 /
28
26
29
WWW
т
56
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ТОЛСТОСТЕННАЯ ПЕЧЬ Ш-1 ТЕПЛООТДАЧА 3200 ккал!час РАЗМЕРЫ В ПЛАНЕ 102X77 см ВЕС 2300 кг Лист 41
Фасад
Ряды
Разрез / -/
Разрез 1Н1
Ряды
Разрез 111-111
Разрез IV- IV
l34
33 —
— 32
31
29
27
30
28
— 26 — 24
Чистка
23
— 22
--20
19
-16
15 — — 14 13}—
11,
—РО
7 —
18
12
-*14
-Л7
Зимний ход
34
33
32
22
21
с>
14
5 *
12
*
10
Б
4
7///////Z/M///////
10 в
Ж
Зимний ход
Летний ход
31 — — 30 29 —
Зим ний ход
2D 18___
— 26 25~ ~24
11
Чистка
Гиороизолнцин
натвоавол
хуюжтжгж, ;
15
13
17
Летний ход
Лаз глубиной 2 см (Между пли и кладкой оставлять сб Водный зазор 1см)
Зимний ход
тЖЯЖО!,
(ШШМ
3
8 ™
9
6
Б
8- Зак. 377. Альбом
57
ТЕПЛООТДАЧА 3200 ккал!час
РАЗМЕРЫ В ПЛАНЕ 102X77 см
ВЕС 2300 кг
ОТОПИТЕЛЬНО-ВАРОЧНАЯ
ТОЛСТОСТЕННАЯ ПЕЧЬ Ш-1
Лист 42
27
хода
13 17
Вентиляционное отверстие из камеры
5*0,5, 1=40см
14
26
ре
34
Отверстие для самоварной труды
Тепловая характеристика при двух топках 6 сутки
Средняя теплоотдача стенок, В ккал/час Ксэффициен! нераднсмер-кости
Передней Задней Прадой Левой Всего
1600 640 450 510 3200 0,23
58
ТЕПЛООТДАЧА 3200 ккал!час
РАЗМЕРЫ В ПЛАНЕ 102X77 см
ВЕС 2300 кг
ОТОПИТЕЛЬНО-ВАРОЧНАЯ
ТОЛСТОСТЕННАЯ ПЕЧЬ Ш-1
Лист 43
8*
духовой шкаср
Дверка пищеварной камеры
Вставная решетка духового шкасра
гр* гр
Схема движения газов
сЗ*3*0,4 СМ
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество
Кирпич глиняный обыкновенный . . . шт. 25x12x6,5 460
„ тугоплавкий или огнеупорный 25x12,3x6,5 64
Глина обыкновенная .И3 — 0,1
„ тугоплавкая или огнеупорная с шамотом кг — 32
Песок .... л3 — 0,05
Колосниковая решетка шт. 25 x 25,2 1
Дверка обыкновенная 25 x 20,5 1
Клямеры из стальной ленты 2x0,1 см пог. м 2X6,5 1,3
Дверки шт. 13x14 5
Плиты чугунные составные с конфорками 41x36 2
Полоса стальная 8x1 мм (добор к чугунным плитам) пог. м 1 = 41 0,41
Задвижки дымовые шт. 18x24 2
То же 13X13 2
Угловая сталь для камеры пог. м 5x5x0,5 0.9
Полосовая „ „ „ ...... 5x0,5 1,2
Духовой шкаф с решеткой комплект 35 x 35 x50 1
Кровельная сталь (6 кг 1м2) . л2 — 1
Угловая сталь ...... м ЗхЗхО.4 1,6
Лента стальная » 5x0,15 0,9
То же 2,5x0,15 3
Петли шт. — 2
Затвор V — 1
Дверка камеры с рамкой комплект 37x52 1
Кровельная сталь (6 кг/м3) л2 — 0,25
Угловая сталь пог. м ЗХЗХО.4 1,9
Лента стальная 2,5x0.15 2,2
Петли шт. — 4
Затвор комплект — 1
Кровельная сталь (5 кг!м^) для пред-топочного листа Mr 50X70 0,35
Толь для гидроизоляции ... . . . • — 2
Асбестовый картон ... - — 0,025
59
ОТОПИТЕЛЬНО-ВАРОЧНАЯ
ТОЛСТОСТЕННАЯ ПЕЧЬ Ш-2^
ТЕПЛООТДАЧА 3400 ккал,час РАЗМЕРЫ В ПЛАНЕ 102X89 см ВЕС 2600 кг
Лист 44
Чистка
Фасад
Чисткам
Открывать /зимой -г-т
4=W
2
Чистка
V//2//////X,
Для само-'борной трубы
Откры-'вать петом
Разрез 1-1
Глинопесча ный раст-ТДвор 1,5 см
T^ZZZZ-
26
VfH
8_
6
32
33.
22
26
24
18
16
14
12
10
-21 2°13
(<ц 7/7 д/ 1
Ряды 34
31
29
4
Разрез 1V-1V Разрез V - V
Замкнутая внутренняя камера Зимний чад
Для венти пяииика-?/ меры
Разрез 11-11
Разрез Ш-111
33
30
77777777'л77>
77Z7ZZZZZA
труды
-ZZ77/Z
13
7
15
13
11
[_7 5_
3
17
15
26
24
ZL 25 23
Металлическая ' сетка в рамке 12
'ТТТТ^ТТТТ^
-5-12. 9
4_
2
~ 1
Ряды
25
23 ^7
7
777/777777/7.
Гидроизоляция
'Гидроизоляция
33 32 — — 31_
,29 28 — ~27
Зимний ход
ЯК
>551
£*:« ж як :♦» ли
---52
26
20 — 7в*-7в^
1± и
10
6,
2
9
11
Чугунные плиты
6
60
ТЕПЛООТДАЧА 3400 ккал)час
РАЗМЕРЫ В ПЛАНЕ 102X89 см
ВЕС 2600 кг
ОТОПИТЕЛЬНО-ВАРОЧНАЯ
ТОЛСТОСТЕННАЯ ПЕЧЬ Ш-2
Лист 45
2Б
27
28
23
33
61
ТЕПЛООТДАЧА 3400 ккал j час
РАЗМЕРЫ В ПЛАНЕ 102X89 см
ВЕС 2600 кг
ОТОПИТЕЛЬНО-ВАРОЧНАЯ
ТОЛСТОСТЕННАЯ ПЕЧЬ Ш-2
Лист 46
Дверцы пищеВарной камеры
Рамка дверок пищеваркой камеры
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество
Кирпич глиняный обыкновенный . . шт. 25x12x6,5 520
„ тугоплавкий или огнеупорный . . - 25x12,3x6,5 100
Глина обыкновенная ...... м3 0,11
„ тугоплавкая или огнеупорная с шамотом кг — 50
Песок м3 0,06
Колосниковая решетка . шт. 25 x 25,2 1
Дверка обыкновенная топочная 25x80,5 1
Полоски (клямеры) из стальной ленты 20x1 мм пог. м 2X65 1,3
Дверки топочные и очистные шт. 13x14 6
Дверка вентиляционного отверстия 13x7,5 1
Плита чугунная составная с конфорками . . . V 53x36 1
То же, без конфорок 53x18 1
Задвижки дымовые и 13X24 2
То же и 24x13 1
Угловая сталь для камеры ....... пог. м 5x5x0,5 0,6
Полосовая сталь для камеры 5x0,5 1,6
То же » 3x0,3 0.6
Духовой шкаф с решеткой комплект — 1
Кровельная сталь (6 кг/м2) л<3 — 1
Угловая сталь пог. м 3x3x0,4 1,6
Лента стальная в 5x0,15 1
То же V 2,5x0.15 3
Петли шт. — 2
Затвор . ... » — 1
Дверка камеры с рамкой комплект — 1
Кровельная сталь (б кг}м*). . . л/2 70x44 0,3
Угловая сталь пог. .к 3x3x0,4 2,3
Лента стальная . » 2.5x0,15 2,2
Петли шт. — 4
Затвор комплект 1
Рамка с сеткой .... шт. 50x35 1
Полосовая сталь . . пог. м 2,5X0,3 1.2
Угловая „ 2,5x2,5X0,3 0,5
Сетка из"оцинкованной проволоки м* 55x40 0.22
Водогрейная коробка'; комплект 15 x 38 x 28 ! 1
Оцинкованная кровельная сталь (5 кг[м*). ж2 — i 0,5
Водоразборный край бронзовый шт. d=15 .ил/ । 1
Кровельная сталь (5 кг[м*) для предтопоч- ! иого листа л/2 50X 70 j 0,35
Толь для гидроизоляции • — 2
Асбестовый картон . 6.025
62
КОМБИНИРОВАННАЯ
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ
С ПОДТОПКОМ ОВП-1
ТЕПЛООТДАЧА 4500 ккал)час
РАЗМЕРЫ В ПЛАНЕ 128X145 см
ВЕС 4150 кг
Лист 47
63
КОМБИНИРОВАННАЯ
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ
С ПОДТОПКОМ ОВП-1
«* w
64 ______
ТЕПЛООТДАЧА 4500 ккал)час
РАЗМЕРЫ В ПЛАНЕ 128X145 см
ВЕС 4150 кг
Лист 48
Задние опускные каналы
План по 4-4
План по 5~5
на 8 гбсде
Верхние горизонтальные дымоходы
Задние опускные каналы
Ю4
Задвижки
Для самоварной трубы
^'Передние подъемные канолы
12 \ 13 26
—--------128
КОМБИНИРОВАННАЯ
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ
С ПОДТОПКОМ ОВП-1
ТЕПЛООТДАЧА 4500 ккал час
РАЗМЕРЫ В ПЛАНЕ 128X145 см
ВЕС 4150 кг
i
Лист 49
i
9 Зак. 337 Альбом.
65
КОМБИНИРОВАННАЯ
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ
С ПОДТОПКОМ ОВП-1
ТЕПЛООТДАЧА 4500 ккал/час
РАЗМЕРЫ В ПЛАНЕ 128X145 см
ВЕС 4150 кг
Лист 50
66
КОМБИНИРОВАННАЯ
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ
С ПОДТОПКОМ ОВП-1
ТЕПЛООТДАЧА 4500 ккал'тас
РАЗМЕРЫ В ПЛАНЕ 128X145 см
ВЕС 4150 кг
Лист 51
Обилий Вид
ОтВерстие для Вьюшки
31
33
Спецификация основных материалов и приборов
Наименование
Кирпич красный . . Глина обыкновенная Песок . . - • -
Шибер ...
Колосниковая решетка . То же ................
Плита двухконфорочная Дверка топочная .
„ поддувальная . .
„ для прочистки .
Вьюшка................
Заслонка ...
Дверка подтопочная . .
Самоварник.
Единица измерения Размеры в см Количе ство
шт. 25.<12>.6,5 1000
м1 0,54
99 - 0,54
ШТ. 25.- 14 2
- 25 25 1
п 26x20 1
15x15 1
56:-.40 1
21X14 1
14x14 1
14X14 3
М d — 25 1
н 40 - 42 1
14 12 1
d = 70 1
67
9*
ТЕПЛООТДАЧА 3000 ккал час
РАЗМЕРЫ В ПЛАНЕ 129X129 см
ВЕС 4200 кг
ТЕПЛУШКА Т-4
Лист 52
Высота ОымаЗой трусы /;е менее В м
68
ТЕПЛООТДАЧА 3000 ккал/час
РАЗМЕРЫ В ПЛАНЕ 129X129 см
ВЕС 4200 кг
ТЕПЛУШКА Т-4
Лист 53
7
12S
6
63
ТЕПЛООТДАЧА 3000 ккал час
РАЗМЕРЫ В ПЛАНЕ 129X129 см
ВЕС 4200 кг
ТЕПЛУШКА Т-4
Лист 54
23
Разрез поИ-И
24
27
77 1
75 d
13
11
ав
27 4
7S -1
3
5Й
ял И 'М
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество
Глина обыкновенная м3 — 0.4
Песок » — 0,28
Кирпич глиняный обыкновенный ...... шт. 25x12x6.5 1000
Задвижка • 26x26 2
„ летнего хода 18X14 1
„ плите ... » 14X14 2
Колосниковая решетка 25X25 1
То же » 38x25 1
Вьюшка » d=23 1
Дверка топочная И 25X 20.5 2
„ поддувальная » 25X14 2
» на дымовой трубе ... » 25x14 2
„ прочистная . . • 13X14 1
Плита двухконфорочиая > 40x70 1
Водогрейная коробка - 50X12X28 1
Заслонка * 45x35 1
70
V. КУХОННЫЕ ПЛИТЫ
НА ГАЗОВОМ И ЖИДКОМ ТОПЛИВЕ
ГАЗОВЫЕ ПЛИТЫ
„ГАЗОАППАРАТ" ГП-4/1 И ГП-2/1
РАЗМЕРЫ В ПЛАНЕ 73><62 И 73X45 см
ВЕС 62 И 45 кг
Лист 55
Гiзоба о плато ГП •«/,
Газааппорат
Га зоба я плита ГП 2/i
Основные размеры (в см)
Наименование Плит ы
ГП-4/1 ' ГП-2/1
Размеры в плане . . 73x62 73x45
Высота плиты . . 85 5
Размеры духовки ... 49x36x37 34x36x37
„ конфорок 21,5x21,6 ' 21,5X21,6
Высота от иола до рампы ... 76 76
Диаметр газопровода 20 мм 20 мм
72
ТЕПЛООТДАЧА 2000 ккал час
РАЗМЕРЫ В ПЛАНЕ 204ХЮ2 см
ВЕС 2400 кг
КУХОННАЯ ПЛИТА
НА ЖИДКОМ ТОПЛИВЕ КПЖТ
Лист 56
Вид спереди
Разрез rnl-I
Разрёэ по П~П
Топлибмик
Чугунная плита
УЛ поло
Наименование
Песок
Духовой шкаф . . .
Плита чугунная . .
Корпус колонки
Пар на подогрев топлива д=13нм
В атмосферу
//////Л/////Л///Л//Д////А
Вид сверху
Кран оля продувки
Духовой шкаф
15- Зак. 337. Альбом.
Спецификация основных материалов н прибо ров
Наименование Единица измерения Размеры в см Количество
Котел МКМ-1М .... шт. — 1
Кирпич ГЛИНЯНЫЙ ч обыкновенный . . V 25X12X6,5 400
Кирпич огнеупорный » 25x12x6,5 185
Глина ......... л«3 — 0,4
Угловая сталь . .
Единица измерения Размеры в см Количество
л*3 — 0,3
шт. 80X50 X40 1
• 66X19X1 10
пог. м ЗХЗХ0.5 6
73
ГАЗОВАЯ ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ АКХ-ОВГ-П ТЕПЛООТДАЧА ПРИ ДВУХ ТОПКАХ В СУТКИ 1800—2000 ккал/час РАЗМЕРЫ В ПЛАНЕ 77X64 см ВЕС 1000 кг Лист 57
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество
Кирпич глиняный обыкновенный ШТ. 25X12x6,5 /30
Кирпич огнеупорный п 25X12X6,5 10
Глина обыкновенная м?> — 0,15
Песок — 0,15
Угловая сталь пог. м. 3X3 X 0,4 1,7
Предтопочный лист шт. 50X70 1
Полосовая сталь-40X4 .... / = 60 1
Толь (2 слоя) 70 X90 .... Aft — 2
Плита чугунная с одной конфоркой ШТ. 50X40 1
Духовой шкаф 29X30X30 1
Топочный лист с горелкой . . 38X26 1
Дверка поддувальная .... 14X14 1
Дверка прочистная п 13X14 3
Дымовая задвижка 24X13 1
Горелка ГДП — 1,5 1
Расход газа за 1 топку, приведенный к нормальным условиям ж3 2,95
Продолжительность топки . . час. 2
74
10*
VI. водогрейные и пищеварные котлы 4?
РАЗМЕРЫ В ПЛАНЕ 115X115 см
ВЕС 3100 кг
КУБ-КИПЯТИЛЬНИК НА 150 л К-150
Лист 58
Разаез по П~П
•a 5S
S 5
Общий вид
Разрез па Ш~Ш
76
РАЗМЕРЫ В ПЛАНЕ 115X115 см
ВЕС 3100 кг
КУБ-КИПЯТИЛЬНИК НА 150 л К-150
Лист 59
Верх обпуробкц отделать петлахскцни плит к о ми, оцинкобо иным желе зон или цементным слоем с телезненнои по о ровностью
Спецификации основнык',материалов и приборов
Наименование Единица измерения Размеры в см Количество
Водогрейный куб . . . . . шт. а 63; « 64 1
Кирпич красный строительный . . 25 '12X6,5 570
„ огнеупорный . . . ff 25' 12,3x6,5 50
Глина обыкновенная М: — 0,3
„ огнеупорная с шамотом . — 0,1
Песок . . . . s . . . — 0,4
Топочная дверка . . .... шт. 25 >.21 1
Поддувальная дверка . и 20X13 1
Прочистная дверка . . . 20х 13 2
13x13 2
Колосниковая решетка ... 43x26 1
Дымовая задвижка . ... 25 19 1
Рама из углового железа . . . - 1
КУБ-КИПЯТИЛЬНИК
К-2Х90
РАЗМЕРЫ В ПЛАНЕ 178ХЮ2 см
ВЕС 3600 кг
Лист 60
78
РАЗМЕРЫ В ПЛАНЕ 178X102 см
ВЕС 3600 кг
КУБ-КИПЯТИЛЬНИК
К-2 X 90
Лист 61
Спецификация основных материалов и приборов
Наименование 1 Единица - измерения Размеры [в см Количество
Кирпич красный строительный шт. 1 25x12x6,5 780
Глина обыкновенная .и3 — 0,2
„ огнеупорная с шамотом . кг — 45
Водогрейный куб. . . . . . . шт. </=51; Л =57 2
Песок... 0.4
Топочная дверка . шт. 25X21 2
Поддувальная дверка М - 20X13 2
Прочистная дверка . . 13x13 13X20 1 1
Колосниковая решетка . • 35x25 2 '
Дымовая задвижка . . 15X20 2
Рама из углового железа ... 1 1
79
РАЗМЕРЫ В ПЛАНЕ 140X242 см
ВЕС 8500 кг
КУБ-КИПЯТИЛЬНИК
К-2Х250
Лист 62
Общий вид
Разрез I-I
Дыг-юба» задвижка _
80
КУБ-КИПЯТИЛЬНИК
К-2Х250
РАЗМЕРЫ В ПЛАНЕ 140X242 см
ВЕС 8500 кг
Разбутка
11. Зак. 337. Альбом.
I 81
КУБ-КИПЯТИЛЬНИК
К-2Х250
РАЗМЕРЫ В ПЛАНЕ 140X242 см
ВЕС 8500 кг
Лист 64
V
82
КУБ-КИПЯТИЛЬНИК
К-2Х250
РАЗМЕРЫ В ПЛАНЕ 140X242 см
ВЕС 8500 кг
Лист 65
Примечание. Вентиляционный канал начинается на расстоянии 60 см от потолка.
11*
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество
Водогрейный куб шт. d=12; Л-82 2
Кирпич красный строительный . 25x12x6,5 1440
„ огнеупорный - 25x12,3x6,5 160
Глина обыкновенная м3 — 0,4
„ огнеупорная с шамотом кг — 80
Песок. . .... .... м3 - 0,7
Топочная дверка шт. 25X21 2
Поддувальная дверка ... 25x13 2
Прочистная дверка . ... 13x13 2
25x13 2
Колосниковая решетка . . » 55x25 2
Дымовая задвижка ....... - 25x19 2
Рама из углового железа ... * •
83
ПИЩЕВАРНЫЙ КОТЕЛ
НА 90 ОБЕДОВ В СМЕНУ
ПК-2Х80
РАЗМЕРЫ В ПЛАНЕ 216X101 (140) см
ВЕС 5100 кг
Лист 66
Разрез ПНП
Разрез 1Z-IV
90
юз
84
ПИЩЕВАРНЫЙ КОТЕЛ
НА 90 ОБЕДОВ В СМЕНУ
ПК-2Х80
РАЗМЕРЫ В ПЛАНЕ 216X101 (140) см
85
ПИЩЕВАРНЫЙ КОТЕЛ
НА 90 ОБЕДОВ В СМЕНУ
ПК-2Х80
Лист 68
РАЗМЕРЫ В ПЛАНЕ 216ХЮ1 (140) см ВЕС 5100 кг
Спецификация основных материалов и приборов
Наименоваиие Единица измерения Размеры В СМ Количество
Кирпич красный шт. 25x12x6,5 930
Глина обыкновенная л» — 0,4
Песок - — 0,4
Топочная дверка ..... . . шт. 25X20,5 1
Поддувальная дверка • 13,5X20,5 1
Задвижка дымовая О 27X14 2
Колосниковая решетка • 35x25 1
Котел пищеварный - J-65; Л—42 2
Крышка котла деревянная, обитая железом • d=70 2
Сталь оцинкованная кровельная 250X120 3
Предтопочный лист стальной ШТ. 70x50 1
86
ПИЩЕВАРНЫЙ КОТЕЛ
НА НО ОБЕДОВ В СМЕНУ
ПК-200
РАЗМЕРЫ В ПЛАНЕ 140X140 см
ВЕС 3300 кг
Лист 69
2
Оазбутко
Спецификация основных материалов и приборов
Наименование Единица измерения Размеры в см Количество Наименование Единица измерения Размеры в см Количество
Котел чугунный с крышкой и паро- Топочная дверка с отражателем . . . шт. 25X21 1
отводящей трубкой шт. d=88; Л=50 1 Поддувальная дверка 25x13 1
Кирпич красный стандартный • 25x12x6,5 800 Прочистная „ 13x13 2
„ огнеупорный 25X12,3X6,5 150 Задвижка чугунная 25X25 1
Глина обыкновенная ' м9 — 0.2 Решетка колосниковая 30X40 1
„ огнеупорная — 0,1 Жалюзи 25X25 1
Песок . - — 0,3 Рама из углового железа 140X140 1
87
ПИЩЕВАРНЫЙ КОТЕЛ НА НО ОБЕДОВ В СМЕНУ ПК-200 РАЗМЕРЫ В ПЛАНЕ 140X140 см ВЕС 3300 кг Лист 70
Скос
Спецификация основных материалов и приборов
Наименований Единица измерения Размеры в см Количество
Кирпич огнеупорный шт. 23>-11.3x6,5 85
красный . ... 25x12x6,5 615
Г тина обыкновенная м3 — 0,15
п < Песок” - - - 0,45
Топочная .тверка шт. £л,5х25 1
Поддувальная дверка ..... 13.5x20.5 1
Задвижка дымовая 27x14 1
Колосниковая решетка .... 38 > 35 1
Koi ел пищеварный .... - . d - 88 1
Сталь оцинкованная кровель-пая ... . . 150х 150 1
Прел гоночный лист . . . 70 >35 1
88
