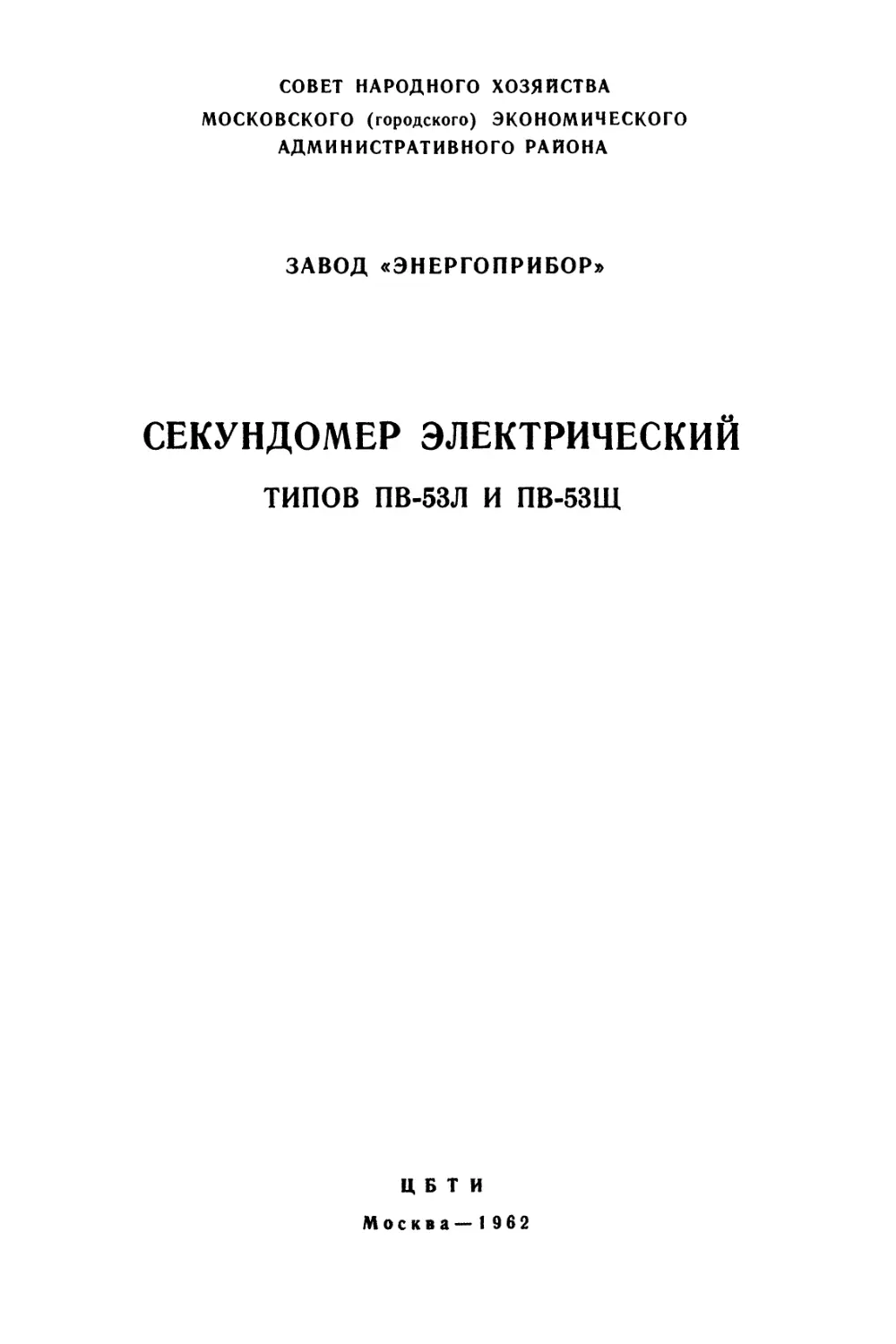

СЕКУНДОМЕР ЭЛЕКТРИЧЕСКИЙ
ТИПОВ ПВ-53Л И ПВ-53Щ
Ц Б Т И
Москва— 1 962

НАЗНАЧЕНИЕ
Секундомер электрический типов ПВ-53Л и ПВ-53Щ
предназначен для измерения времени срабатывания электрических реле и
других контактных устройств при температуре окружающего
воздуха от—20 до +50°С и при относительной влажности до 80%.
Секундомер позволяет измерять:
1) время втягивания или время отпадания электрических
устройств с нормально замкнутыми или нормально разомкнутыми
контактами;
2) разницу во времени замыкания или размыкания любых двух
пар контактов.
Секундомер электрический типа ПВ-53Л представляет собой
лабораторный переносный прибор, а типа ПВ-53Щ—щитовой
прибор утопленного монтажа.
ОПИСАНИЕ
Система прибора вибрационная с поляризованным реле в
качестве движущего элемента (рис. 1).
При прохождении по обмотке возбуждения / переменного тока
якорь (вибратор) 2 электромагнита, жестко соединенный с осью
вилки 3, колеблется между полюсами постоянного магнита 4 с
частотой 50 гц.
Колебательное движение вилки // приводит во вращение косо-
зубое колесо 5, имеющее 50 зубьев.
При каждом, ударе вилки о колесо оно поворачивается на
ползуба, т. е. на Vioo часть оборота.
Следовательно, при частоте /=50 гц полный оборот колеса
вместе с большой стрелкой 6, укрепленной на его оси, происходит за
1 сек.
Большая стрелка перемещается по шкале, имеющей деления,
соответствующие десятым и сотым долям секунды.
На оси большой стрелки насажен триб 7 (Z=10), который
передает вращение на шестерню 8 (Z=100) оси малой стрелки с
передаточным числом 10:1.
Следовательно, за 1 оборот большой стрелки малая стрелка 9
сделает Vio оборота. Шкала малой стрелки разделена на 10
делений по 1 сек. каждое.
3

Рис. 1. Кинематическая схема электросекундомера

Прибор снабжен специальным
механизмом 10 для возврата стрелок в
начальное (нулевое) положение.
Механизм секундомера смонтирован
в пластмассовом корпусе и закрыт
пластмассовой крышкой.
Для включения секундомера в схему
на корпусе имеются четыре зажима.
Для уменьшения потребления
мощности в цепь прибора включены емкостные
сопротивления, зашунтированные
активным сопротивлением (рис. 2). мера
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Секундомер имеет следующие основные характеристики:
а) номинальное напряжение питания ПО и 220 в\ допустимые
колебания напряжения ± 20%;
б) номинальная частота 50 гц;
в) емкость циферблата 10 сек.;
г) погрешность при номинальной частоте питающего тока
± 0,03 сек. для измерения времени от 0 до 3 сек. и±0,05 сек. для
измерения времени от 3 до 10 сек.
В случае замера суммарного времени нескольких промежутков
времени погрешность равна указанной выше, умноженной на
число замеров;
д) цена деления основной шкалы 0,01 сек.;
е) испытательное напряжение изоляции 2 кв;
ж) потребляемая мощность: 5 ва при напряжении ПО в и 10 ва
при напряжении 220 в.
Вес секундомера примерно 1 кг.
Габариты секундомера типа ПВ-53Л указаны на рис. 3,
секундомера типа ПВ-53Щ—на рйс, 4.
ПРАВИЛА ПОЛЬЗОВАНИЯ
Секундомер нормально работает при температуре окружающей
среды от—20 до + 50°С
Прибор предназначен для использования в режиме
кратковременного включения.
Секундомер начинает действовать с момента подачи тока через
зажимы прибора на катушку возбуждения.
Останов секундомера призводят двумя способами:
1) отключением напряжения, подводимого к секундомеру;
2) шунтированием катушки возбуждения, т. е. замыканием
накоротко заядашвД и К (см* рис. 2). При этом катушка
возбуждения не будет о0текаться током и на напряжение питания скажется
включенным только добавочное сопротивление.
по
о
Кшл/иИлл/ц
А
о
♦"-Л/WVWV1
W
Рис. 2. Принципиальная
схема электросекундо-
б

Возврат стрелок на нуль в секундомере типа ПВ-53Л
производится нажатием кнопки, расположенной с правой стороны корпуса.
I ^
р р J" • —f
1 J \
Рис. 3. Габариты секундомера типа ПВ-53Л
1& ,
Рис. 4» Габариты секундомера типа ПВ-53Щ и разметка щита
В секундомере типа ПВ*53Щ возврат стрелок на нуль
производятся поворотом рукоятки* расположенной в правом нижнем углу
крышки корпуса.

СХЕМЫ ВКЛЮЧЕНИЯ
В схемах измерения секундомером времени срабатывания реле
или других аппаратов должно быть предусмотрено:
Рис. 5. Схема испытания реле Рис. 6. Схема испытания
с нормально разомкнутыми реле с нормально замк-
контактами: нутыми контактами:
/ — устройство для регулирования / — устройство для регули-
тока; 2 — реле; 3 — секундомер рования тока: 2 — реле;
3 — секундомер
а) одновременное включение секундомера и испытуемого реле
или аппарата;
б) автоматический останов секундомера одновременно со
срабатыванием реле или аппарата.
На рис. 5 и 6 приведены схемы включения секундомера, когда
цепи питания реле и секундомера могут быть объединены и когда
реле срабатывает после подведения тока (или напряжения) к реле.
Эти схемы обычно применяют для испытания реле
максимального тока, реле максимального напряжения и максимальных
автоматов.
Схема на рис. 5 применяется для испытания реле, которое
замыкает контакты после срабатывания.
Схема действует следующим образом. При включении
рубильника одновременно пускаются реле и секундомер. При
срабатывании реле замыкает контакты и шунтирует катушку возбуждения
секундомера своими замкнувшимися контактами. Время,
отсчитанное по секундомеру, будет равно времени срабатывания реле.
Схема на рис. 6 применяется для испытания реле, которое
размыкает контакты при срабатывании.
При включении рубильника пускаются реле и секундомер. При
срабатывании реле оно размыкает свои контакты и останавливает
секундомер.
На рис. 7 и 8 показаны схемы включения, когда реле и
секундомер питаются от различных источников напряжения, например,
при испытании реле, работающего от постоянного тока. В этом
случае цепи питания реле и секундомера разделены.
7

Пуск схемы производится двухполюсным рубильником или
контактором, который должен иметь одновременно замыкающиеся
контакты для обеспечения одновременной подачи напряжения в
цепи реле и секундомера.
-л&*
\ ft ТТЛ
7}«
Рис. 7. Схема испытания реле с нор- Рис. 8. Схема испытания реле с
нормально замкнутыми контактами: мально замкнутыми контактами:
/ — цепь питания реле; 2 — цепь питания / — цепь питания реле; 2 — цепь питания сс-
секундомера; 5 —устройство для регули- кундомера; 3 —устройство для регулирования
рования напряжения; 4 — реле; 5 — секун- напряжения; 4 — реле; 5 — секундомер
домер
На рис. 9 и 10 представлены схемы включения для испытаний
реле, которые срабатывают после снятия напряжения. Эти схемы
обычно применяют для испытания реле понижения напряжения и
минимальных автоматов. Перед испытанием пусковой рубильник
замкнут, реле находится под напряжением, а катушка
возбуждения секундомера не обтекается током, так как шунтируется
контактами пускового рубильника. При размыкании рубильника реле
лишается питания и начинает срабатывать, одновременно
пускается секундомер. При срабатывании реле последнее своими
контактами шунтирует (см. рис. 9) или разрывает (см. рис. 10)
цепь катушки возбуждения секундомера и секундомер
останавливается. К пусковому рубильнику, применяемому в этой схеме,
должно быть предъявлено требование одновременного размыкания
контактов.
ОТСЧЕТ ВРЕМЕНИ
Перед началом измерения времени срабатывания контактного
устройства стрелки секундомера должны быть установлены на
нуль. После останова секундомера отсчет производится по
показанию стрелок. Большая стрелка показывает десятые и сотые доли
секунды. Малая стрелка показывает целые секунды. Например,
при положении стрелок; малой стредкн между 3 и 4-м
делениями р большой стрелки на делении 0,83 отсчет следует произвести
3+0,83—3,83 се#. Если измерение производится при частоте, от-
*

Рис. 9. Схема испытания реле:
/ — цепь питания реле; 2 — цепь питания
секундомера; 3 — устройство для
регулирования напряжения: 4 — реле. 5 — секун
до мер
Рис. 10. Схема испытания реле:
/ — цепь питания реле; 2 — цепь питания
секундомера; 3 — устройство для
регулирования напряжения; 4 — реле; 5 —
секундомер
личной от 50 гц, то следует внести поправку. Точное время в этом
случае будет равно:
50
t = tx
f '
где t\ — показание секундомера;
/ — частота сети, при которой производилось измерение.
Малая стрелка позволяет производить отсчет максимум до
10 сек. В случае если требуется измерять время более 10 сек.,
следует вести наблюдение за движением малой стрелки и подсчет
количества полных (10-секундных) оборотов стрелки.
Например, малая стрелка сделала три полных оборота и
остановилась между 7 и 8-м делениями. Большая стрелка
показывает 0,94. Отсчет следует произвести 3X10 + 7 + 0,94 = 37,94 сек.
ГАРАНТИЙНЫЙ СРОК
Гарантийный срок работы прибора 18 месяцев со дня выпуска
прибора заводом при условии нормальной эксплуатации и
правильном хранении прибора.
КОМПЛЕКТНОСТЬ
В комплект прибора входят:
1) электросекундомер—1 шт.;
2) описание и правила пользования
3) выпускной аттестат — 1 экз.
1 экз.;
Все замечания и пожелания направлять по адресу:
Москва, Д-298, завод «Энергоприбор».

ДЛЯ ЗАМЕТОК
