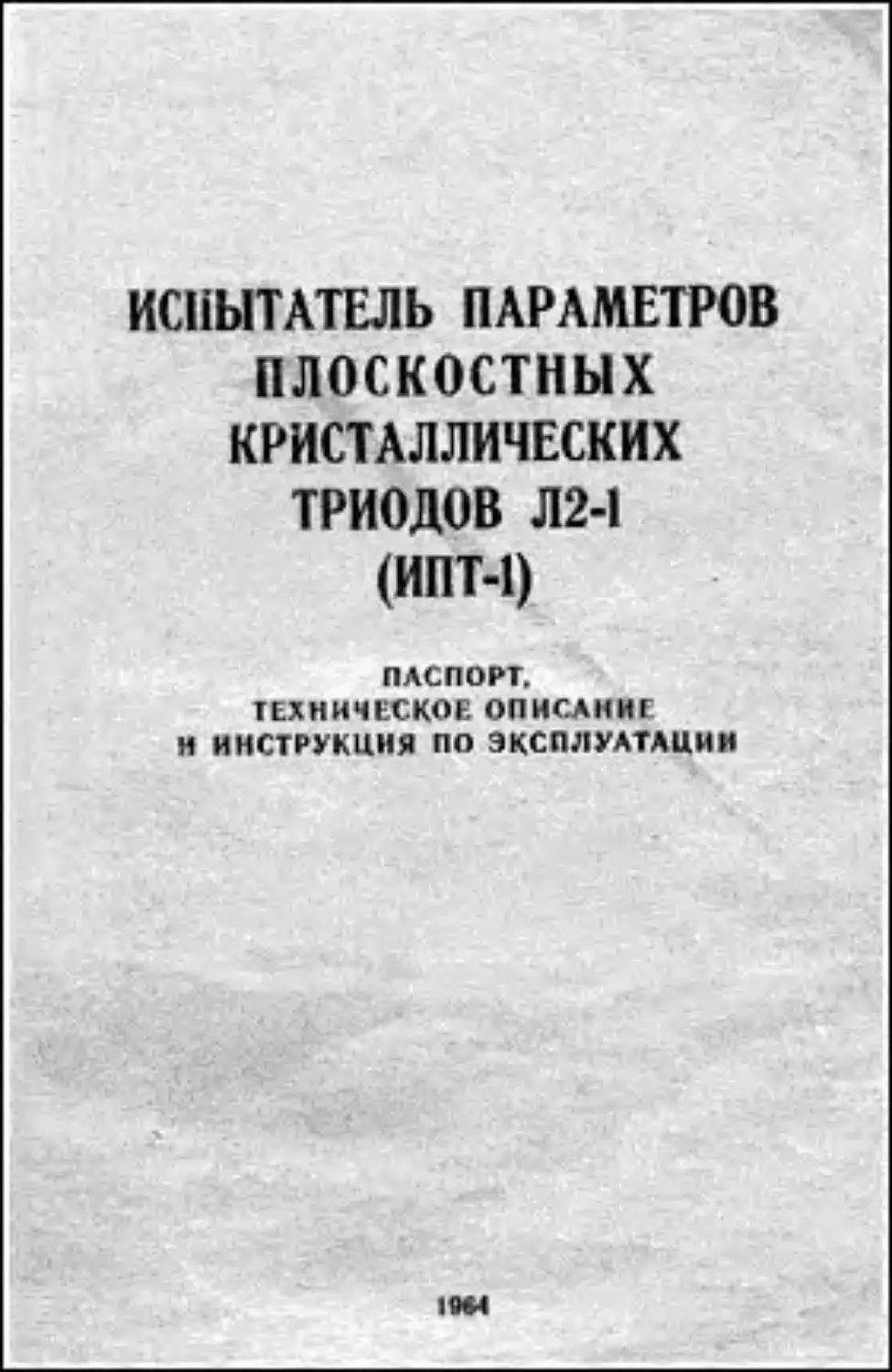

ИСПЫТАТЕЛЬ ПАРАМЕТРОВ
ПЛОСКОСТНЫХ
КРИСТАЛЛИЧЕСКИХ
ТРИОДОВ Л2-1
(ИПТ-1)
ПАСПОРТ.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
10Ы
НАЗНАЧЕНИЕ ПРИБОРА
Прибор предназначен для быстрого определения годности
плоскостных маломощных кристаллических триодов и изме-
рения их некоторых основных параметров. Прибор может
использоваться в лабораторных и цеховых условиях, а так-
же в условиях контрольно-ремонтных пунктов.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.	Прибор измеряет следующие параметры:
а — коэффициент усиления по току при коротком замыка-
нии в цепи коллектора;
h22 — выходную проводимость при холостом ходе в цепи
эмиттера;
\ко — начальный ток коллектора при отсутствии тока эмит-
тера.
Кроме вышеуказанных параметров прибор может контро-
лировать наличие пробоя между эмиттером и коллектором.
2.	Пределы измерений:
а — 0,9 - ~ 1
h22 — (0,4	4) 10 6 7 8 9 мо
Ко — 0 4- 50 мка
3.	Погрешности измерения параметров по стрелочному
указателю относительно полного отклонения (для х — в про-
центах от разности конечного и начального значения шкалы):
а 5%
1122- ± Ю%
U - ± 2,5%
4.	Все параметры измеряются в схеме с общей базой.
5.	Могут быть измерены параметры триодов типа «рпр»
и типа «прп».
6. Параметры измеряются в одном режиме по постоян-
ному току:
Uk ^4Л в,
1Э 1 ма.
7. Питание прибора — внутреннее от двух батареек типа
КБС-Л-0,5.
8. Габариты прибора — 210X150X90 мм.
9. Вес — около 2 кг.
ПП1
