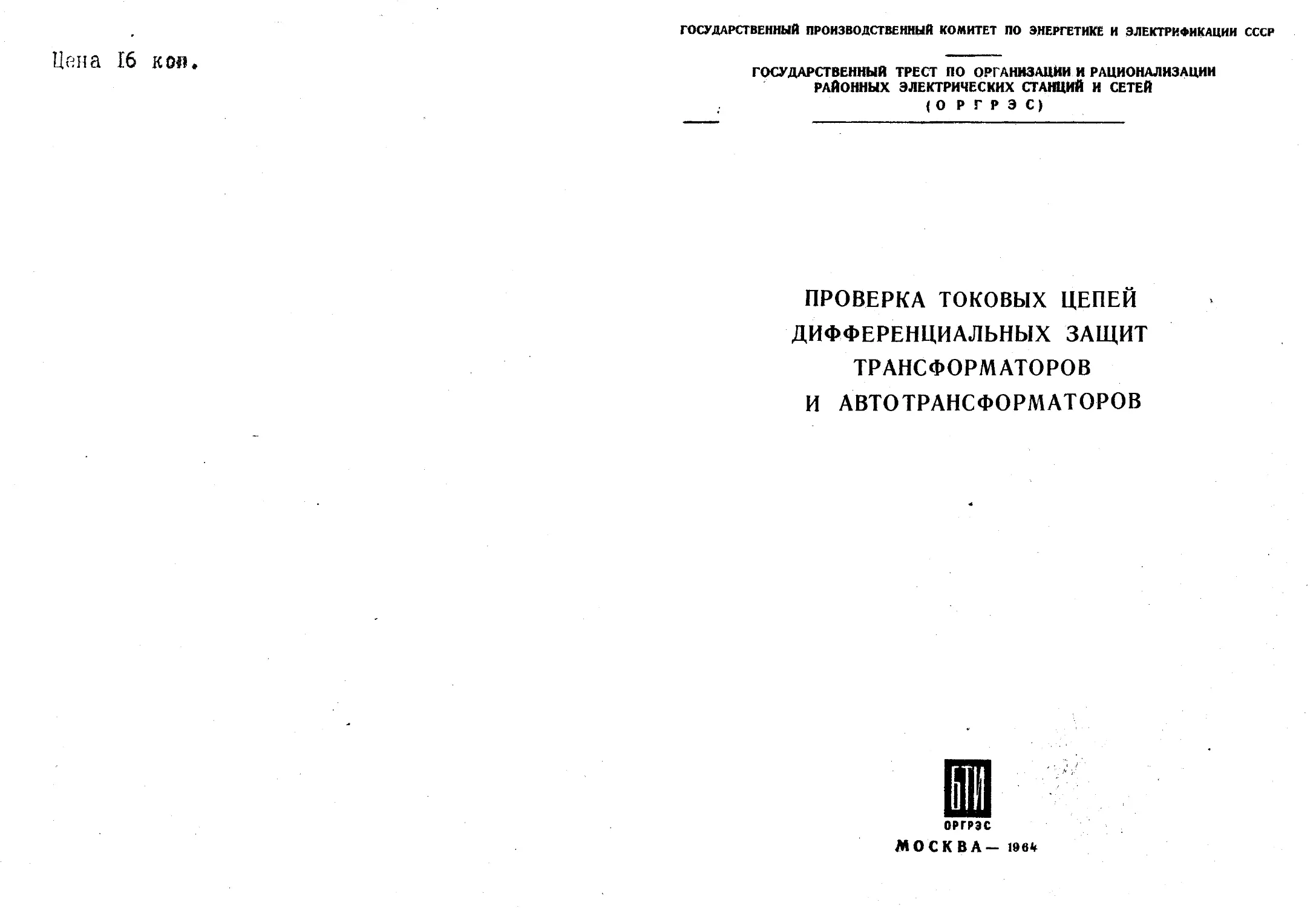

Цйна 16 коя.
ГОСУДАРСТВЕННЫЙ ПРОИЗВОДСТВЕННЫЙ КОМИТЕТ ПО ЭНЕРГЕТИКЕ И ЭЛЕКТРИФИКАЦИИ СССР
ГОСУДАРСТВЕННЫЙ ТРЕСТ ПО ОРГАНИЗАЦИИ И РАЦИОНАЛИЗАЦИИ
РАЙОННЫХ ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ И СЕТЕЙ
(О Р Г Р Э С)
ПРОВЕРКА ТОКОВЫХ ЦЕПЕЙ
ДИФФЕРЕНЦИАЛЬНЫХ ЗАЩИТ
ТРАНСФОРМАТОРОВ
И АВТОТРАНСФОРМАТОРОВ
ш
ОРГРЭС
МОСКВА - 1»в4

ГОСУДАРСТВЕННЫЙ ПРОИЗВОДСТВЕННЫЙ КОМИТЕТ ПО ЭНЕРГЕТИКЕ И ЭЛЕКТРИФИКАЦИИ СССР
ГОСУДАРСТВЕННЫЙ ТРЕСТ ПО ОРГАНИЗАЦИИ И РАЦИОНАЛИЗАЦИИ
РАЙОННЫХ ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ И СЕТЕЙ
(О Р Г Р Э С|
ПРОВЕРКА ТОКОВЫХ ЦЕПЕЙ
ДИФФЕРЕНЦИАЛЬНЫХ ЗАЩИТ
ТРАНСФОРМАТОРОВ
И АВТОТРАНСФОРМАТОРОВ
Натчйо-тгхвячгскал
Й»орз:-:егз «зила
БЮРО ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ
МОСКВА	19ВЧ
УДК 821.314.21:621.316.025.2.011,1.001.4
621.314.223:621.316.925.2.011.1.001.4
Составлено Бюро технической информации ОРГРЭС
А в то р н инженеры В.А. Семенов и И. Л. Шибенко
Редактор инж.А.Х.Штейнгауз
t
Проверка токовых цепей дифференциальных защит
трансформаторов и автотрансформаторов
Ведущий редактор И.М. Мексия
Лит.редактор Б.М.Ввсеева_____________Техн.редакторМ.Е.Морозкина
Уч.-изд.л. 3,17 Цена 16 коп.	Тирах 13000 эхз.
Л.70005 _______Подписано* к печати 3/1-64 г. Заказ > 34/63,.
Бюро технической информации
_________Москва, 3-63, Лекмясх&я слобода, 23	_____________
Ротапринт БТЯ ОРГРЗС
ОГЛАВЛЕНИЕ
В в е д е в и е ......................................   5
Схемы и группы соединений обмоток силовых трансформато-
ров и автотрансформаторов .............................. 6
Группы соединения обмоток силовых трансформаторов
и автотрансформаторов ............................. 6
Схемы соединения обмоток трансформаторов и авто-
трансформаторов с регулированием напряжения под
нагрузкой ......................................... 7
Схема соединения	реактора с отбором мощности ..... 13
Схемы соединения токовых цепей дифференциальных защит... 14
Общие положения.................................... 14
Схемы соединения токовых цепей дифференциальной
защиты двухобмоточных трансформаторов У/У-12 и
Д/Д-12 .........................................  15
Схемы соединения токовых цепей дифференциальной за-
щиты трансформаторов}//}; У0/л ',У[У/& .......... 18
Схемы соединения токовых цепей дифференциальной за-
щиты-автотрансформаторов.......................... 23
Схемы соединения токовых цепей дифференциальной за-
щиты реакторов с отбором мощности ................ 30
Подбор коэффициентов трансформации трансформаторов
тока ............................................. 30
Особенности выбора трансформаторов тока в схемах
дифференциальной защиты реакторов с отбором мощ-
ности ............................................ 31
Выравнивание вторичных токов в цепях дифференциаль-
ной защиты....................................     31
- 4 -
Проверка исправности и правильности включения токовых цепей
дифференциальной защиты................................  37
Общие положения ...................................... 37
Проверка защиты первичным током нагрузки ............. 38
Общие сведения .................................... 38
Построение векторной диграммы токов................ 39
Измерение токов в плечах защиты ................... 43
Измерение и расчет тока (напряжения ) небаланса 43
Особенности проверки защиты с несколькими группами
трансформаторов тока............................... 50
Особенности проверки схем защиты многообмоточных
автотрансформаторов при отсутствии нагрузки на
стороне низшего напряжения ........................ 52
Проверка цепей защиты током короткого замыкания.... 53
Проверка защиты созданием уравнительного тока меж-
ду параллельно включенными трансформаторами измене-
нием коэффициента трансформации ...................... 58
Проверка защиты импульсами постоянного тока .......... 60
Проверка защиты измерением индуктированного напря-
жения в первичной цепи...............................  62
ВВЕДЕНИЕ
Токовые цепи дифференциальной защиты трансформаторов должны
быть собраны так, чтобы при любых повреждениях в зоне действия за-
щиты, последняя действовала на отключение, а при любых внешних ко-
ротких замыканиях не срабатывала.
Даже при правильном включении токовых целей дифференциальной
защиты, вягормальвом режиме работы я при внежяих коротких замы-
каниях в реле проходят токи небаланса, наличие которых определя-
ется погрешностью трансформаторов тока, изменениями в процессе
работы коэффициента трансформации силового трансформатора, тока-
ми намагничивания силового трансформатора и т.п. При повреждени-
ях вне зоны действия защиты эти токи становятся тем больше, чем
больше ток внешнего короткого замыкания.
Для правильного включения токовых цепей и уменьшения токов
небаланса следует:
а)	коэффициенты трансформации трансформаторов тока, установ-
ленных с разных сторон силового трансформатора, подбирать так,
чтобы вторичные токи, протекающие в соединительных Проводах,были
возможно ближе по величине;
б)	трансформаторы тока, установленные с разных сторон силово-
го трансформатора, включать так, чтобы вторичные токи, протекаю-
щие в соединительных проводах одноименных фаз, совпадали по углу;
в)	применять промежуточные трансформаторы и автотрансформато-
ры, выравнивающие вторичные токи;
г)	применять промежуточные насыщающиеся трансформаторы,кото-
рые улучшают отстройку дифференциальной защиты от токов небалан-
са при наличии в них апериодической составляющей.
Для правильного включения токовых цепей дифференциальной за-
щиты трансформатора или автотрансформатора необходимо знать их
группу соединений. Кроме того, должна быть известна полярность
обмоток всех трансформаторов тока, используемых в схеме защиты.
- б -
Если обмотки реле и трансформаторы тока дифференциальной за-
щиты включены в соответствии с их известной полярностью и группой
соединений силового трансформатора или автотрансформатора и устав-
ки защиты выбраны правильно, дифференциальная защита не будет
действовать ложно при любом внешнем коротком замыкании.
Однако при соединении трансформаторов тока и обмоток реле
могут быть допущены ошибки, вследствие которых токовые цепи диф-
ференциальной защиты могут быть включены неправильно. Возможно,
что в действительности группа соединений силового трансформатора
отличается от проектной, что также может послужить причиной непра-
вильного включения дифференциальной защиты. Поэтому после окон-
чания всех работ по проверке трансформаторов тока и реде диффе-
ренциальной защиты и подключения токовых цепей к трансформаторам
тока производится проверка правильности включения токовых цепей
защиты в целом при полностью собранной схеме.
Наиболее просто и полноценно такая проверка может быть осу-
ществлена при протекании достаточно большого тока по обмоткам си-
лового трансформатора. В тех же случаях, когда на трансформаторе
отсутствует нагрузка,а получение необходимой величины первичного
тока другими способами затруднено, имеются другие методы, позво-
ляющие убедиться в правильности включения токовых цепей дифферен-
циальной защиты.
В данной брошюре приведены основные сведения, необходимые
для правильного включения токовых цепей дифференциальной защиты,
и рассмотрены основные способы проверки правильности их включения.
СХЕМЫ И ГРУППЫ СОЕДИНЕНИЙ ОБМОТОК СИЛОВЫХ
ТРАНСФОРМАТОРОВ И АВТОТРАНСФОРМАТОРОВ
Группы соединения обмоток
силовых трансформаторов
и автотрансформаторов
Обмотки трехфазных силовых трансформаторов, автотрансформа-
торов и однофазных трансформаторных н автотрансформаторных групп
обычно соединяются в звезду и в треугольник.
- 7 -
Однако схема соединений полностью не определяет взаимных уг-
ловых сдвигов токов, протекающих в разных обмотках трансформатора,
поскольку возможны различные варианты групп соединений обмоток.
Рекомендуемые ГОСТ 4OI-4I основные группы соединений обмоток
силовых трансформаторов, чаще всего используемые в эксплуатации,
приведены в табл.1.
В отдельных редких случаях - для сохранения сфазированных
напряжений в установках собственных нужд электростанций,а также
при параллельной работе с трансформаторами иностранных фирм и
т.п., может быть принята группа соединений обмоток трансформатора,
не предусмотренная ГОСТ.
Схемы соединений обмоток
трансформаторов и автотрансформа-
торов с регулированием напряжения
под нагрузкой
Обмотки трансформаторов и автотрансформаторов, позволяющие
производить регулирование напряжения под нагрузкой, соединяются
так же, как и у обычных силовых трансформаторов. Отличие этих
трансформаторов (автотрансформаторов ) состоит в том, что имеется
специальный переключатель для изменения числа включенных витков
в одной или двух обмотках или дополнительный вольтодобавочный
трансформатор, с помощью которого осуществляется регулирование
напряжения.
На рис.1 показаны схемы регулирования напряжения путем изме-
нения коэффициента трансформации трансформатора и автотрансфор-
матора изменением числа витков одной из обмоток.
Для того, чтобы правильно сбалансировать вторичные токи и
выбрать уставки реле дифференциальной защиты, нужно представлять,
ках изменяется коэффициент трансформации силового трансформатора
(автотрансформатора) при таком регулировании.
При изменении числа витков на стороне высшего напряжения,
коэффициент трансформации двухобмоточного трансформатора (рис.1,а )
изменяется по следующим выражениям:
Таблица I
Схемы соединения овмоток			Диаграммы Векторов		Условные обозначе- ния
ВН	НН		ВН	НН
Для mpi АВС X У Z	'хфазных dByxi о а В с йй X У Z		^неточных трс В	нсфорнатороб В а''''	Y/VZZ
АВС X У Z	а 6 с		В А	6 а	Y/д-//
0 А В С X У Z	а 6 с		В А	6 а	Y/д-//
aJ
Для однофазных двуховмоточных трансформаторов, предназначенных для
включения В трехфазную группу
А X	а х	А X	а ь X	Уг12
1)
Окончание табл. I
Схемы соединения одноток					Диаграммы дектород			Усладное одозначе- ние
	ВН	СН		НН	ВН	СН	НН
1	Для пу. 1 А В С	ехфазных тр От Ат Вт Ст		ходноточт аде	их трансу В	iptiamopo Вт	9 S
	X У 2	Хт УтЗя			А	С	Ат Ст	а
	1 X У 2	Ат Вт Ct	7	аде	В а^'"':	Вт Ат	6 а
Для однофазных треходнопюяных трансформатород, предназначенных для Включе-
ния S трехфазную группу
А X	Ат Хт	а х	А	Am	а
	i	t
	lJ	CJ	X	Хт	X
Примечание. Обозначения У/У, -12, У/д -Ц,У0/д -II,
Уо/У./Д-12-II, у,/Д/Д -II-II указывают схемы и группы
соединения обмоток трансформаторов и углавое смещение
векторов линейных напряжений обмоток СН и НИ по отно-
шению к векторам линейных напряжений обмотки ВН. Пер-
вый знак обозначения относится к обмотке ВН,последний
- к обмотке НН; для трехобмоточных трансформаторов
средний знак относится к обмотке СН. Угловое смещение
векторов линейных напряжений обмоток НН и СН по отно-
шению к векторам линейных напряжений обмотки ВН обоз-
начено числом, которое, будучи умножено на 30и (угло-
вое смещение, принятое за единицу), дает угол смещения
в градусах.
- JO -
Рис.I. Изменение коэффициента трансформации регулированием числа
витков;
а - у трансформатора; д' - у автотрансформатора со стороны начала
обмоток высшего и среднего напряжения; 6 - у автотрансформатора
со стороны конца обмоток высшего и среднего напряжения
для схемы соединений Y/Y
для схемы соединения Y/д
h _ .Я
1т~	W2 J ‘
Коэффициент трансформации трехобмоточного автотрансформатора
при изменении числа витков со стороны начала обмоток высшего и
среднего напряжения (рио.1,(5) определяется для схемы соединения
^/^Диз следующих выражений:
%('в-с)=
(2,а)
W(±AW
•т(В-н)=	"
•\/з
(2,6)
- II -
W. г-
-?-V3
(2, в)
Коэффициент трансформации трехобмоточного автотрансформатора
при изменении числа витков со стороны нулевых выводов (концов)
обмоток высшего и среднего напряжения (рис.I, & ) определяется для
схемы соединения YjYиз следующих выражений:
^т(в-с)	W2±4W
^т(в-н) ~
(2,Д)
W. + 4 W г-
<т(с-м) w3	(2,е)
где:	W( - число витков обмотки высшего напряжения автотранс-
форматора;
W2 - число витков обмотки среднего напряжения автотранс-
форматора;
W3 - число витков обмотки низшего напряжения автотранс-
форматора;
Д\Л/ - изменение числа витков относительно или W2 ;
пт - коэффициент трансформации между соответствующими
обмотками.
Схемы изменения коэффициента трансформации с помощью вольто-
добавочных трансформаторов показаны на рис.2;
При этом коэффициент трансформации силового трехобмоточного
трансформатора (рис.2,а ) определяется для схемы соединения Y/y/a
- 12 -
из следующих выражений:
U+MJ
п	——НИ----
7(ВН-НН) инн
•у[з
(3,а)
п - и^±Ли
"т(Вн-сн)~ исн
(3,6)
(коэффициент трансформации пт(сн_нн) остается неизменным),
где:	^вн»^сни ^нн ~ номинальные фазные напряжения сто-
рон высшего,среднего и низшего напря-
жения, соответственно;
Л17 - напряжение, добавляемое со стороны нулевой точки об-
мотки высшего напряжения с помощью вольтодобавочного
трансформатора.
Рис.2. Изменение коэффициента трансформации с помощью воль-
тодобавочного трансформатора:
а - у трансформатора; 6- у автотрансформатора
- 13 -
Для автотрансформатора по Схеме (рис.2,5) коэффи-
циент трансформации определяется из следующих выражений:
Ur+AU
п	—
пт(вн-с^- исн±ди
U-,. + AU Г'"-'
Пт(сн-нн) = и №
ПГЧ
(4,а)
(4, б)

(4, в)
Следует иметь в виду, что наибольшее и наименьшее значения
коэффициента трансформации между сторонами высшего и среднего нап-
ряжения в схеме по рис.2,5 имеются в следующих случаях:
п	— ^BlT Аймаке
"т(вн-сн-)иахс Uct.-hUMaKC
CH tnuKG
(5,а)
'т(вн-М)мин исн+лимкс ’
(5,6)
где:	- наибольшее значение напряжения, поступающего от.
вольтодобавочного трансформатора при крайних по-
ложениях переключателя регулировочного устройства.
Схема соединения реактора
с отбором мощности
На рис.З показана схема реактора с отбором мощности от допол-
нительной отпайки. Такие реакторы, применяемые на подстанциях
- 14
500кв, являются частным случаем автотрансформатора по схеме
-12, 500/ИОкв.
СХЕМЫ СОЕДИНЕНИЯ ТОКОВЫХ ЦЕПЕЙ ДИФФЕРЕНЦИАЛЬНЫХ
ЗАЩИТ
Общие положения
Для правильного соединения обмоток трансформаторов тока за-
ранее при их проверке должны быть определены однополярные зажимы
первичной и вторичной обмоток.
Рис.З. Схема реактора с отбором
мощности
На принципиальных схемах
защиты маркировка однополяр-
ных зажимов трансформаторов
тока обычно не указывается,а
считается,что однополярные
зажимы расположены по одну и
ту же сторону трансформато-
ров тока.
В дальнейшем условно
предполагается, что включение
всех трансформаторов тока вы-
полняется так, чтобы вывод
первичной обмотки JIj нахо-
дился со стороны шин. При
сборке токовых цепей дифференциальной защиты для схемы соединения
вторичных обмоток трансформаторов тока в звезду фазные (соедини-
тельные ) провода следует присоединять к выводам вторичных обмо-
ток, однополярным с выводами первичных обмоток, присоединенными
к шинам, и обозначать их по наименованию этой фазы. При схеме
соединения вторичных обмоток трансформаторов тока в треугольник
выводы обмоток трансформаторов тока должны быть соединены так же,
как и выводы соединенных в треугольник обмоток силового трансфор-
матора.
При построении векторных диаграмм и определении положитель-
ных направлений токов в обмотках силовых трансформаторов и в це-
пях защиты в дальнейшем принимаются следующие условия.
- 15 -
В силовых трансформаторах согласно ГОСТ 4OI-4I за положитель-
ные направления приняты разные направления токов в обеих обмотках.
Если в одной из обмоток (высшего напряжения) ток проходит от нача-
ла к концу обмотки, то во второй обмотке (низшего напряжения) ток
проходит от конца к началу, вытекает из начала. Положительные нап-
равления токов, принятые как указано выше, обозначаются на рисун-
ках стрелками.
При принятых положительных направлениях токов в обмотках си-
лового трансформатора векторные диаграммы токов в обеих обмотках
будут совпадать по направлению.
Для трансформаторов тока условные положительные направления
токов приняты так хе, как и в силовых трансформаторах. При прохож-
дении тока в первичной цепи от начала к концу обмотки, во вторич-
ной цепи ток выходит из начала, а при прохождении тока в первичной
обмотке от конца к началу обмотки во вторичной цепи ток выходит из
конца. Принятые положительные направления токов в обмотках транс-
форматоров тока обозначаются на рисунках стрелками. При таком вы-
боре положительных направлений токов в обмотках трансформаторов
тока векторные диаграммы токов в первичных и вторичных обмотках
будут совпадать по направлению.
Схемы соединения токовых цепей
дифференциальной защиты
двухобмоточных трансформаторов
Y/y -12 и Д/Д -12
Ка рис.4 показана.схема соединения трансформаторов тока диф-
ференциальной защиты для двухобмоточных трансформаторов Y/Y-I2 и
векторные диаграммы.токов, протекающих в обмотках силового транс-
форматора у. во вторичных цепях при внешнем трехфазном коротком
замыкании.
Из векторных диаграмм первичных и вторичных токов видно,что
при правильном соединении токовых цепей вторичные токи, равные по
величине и противоположные по направлению относительно обмотки
реле, будут циркулировать в фазных проводах, а в реле будет про-
ходить только ток небаланса, равный разности вторичных токов.
Рис.4. Схема соединения токовых цепей дифференциальной защите
трансформатора Y/Y -12 при соединении трансформаторов тока с
прямой полярностью:
токи в реле: фазы А 1рд=1лг~^а2~0'} фазы 3 1р8~1в2~1&2=0>
фазы С 1рс^1сг-1сг = 0
Рис.5. Схема соединения токовых цепей дифференциальной защиты
трансформатора Y/Y -12 при соединении трансформаторов тока
с обратной полярностью:
токи в реле: фазы А 1рй = 1йг~1аг=0; фазы В IpB= lB2-IS2=0;
фаза С 1рс=1сг-1сг=о
- 18 -
Следовательно,дифференциальная защита будет работать правильно..
Также правильно будет работать и дифференциальная защита
двухобмоточнсго трансформатора у/у -12, включенная как показа-
но на рис.5. При этом вторичные токи, приходящие с обеих сторон
к реле, по сравнению с показанными на схеме рис Л изменяют нап-
равление на 180°, но балансировка токовых цепей сохраняется пра-
вильной.
Схемы включения трансформаторов тока, аналогичные приведен-
ным на рис.4 и 5, могут применяться для дифференциальной защиты
силовых трансформаторов, соединенных по схеме Д/Д - 12.
Схемы соединения токовых цепей
дифференциальной защиты
трансформаторов У/д ; У^/д J У/У/д
В отличие от рассмотренных выше схем соединения обмоток си-
ловых трансформаторов У/у и д/д , при соединении у/д появляет-
ся угловой сдвиг между первичными токами на стороне низшего и
высшего напряжений.
Для компенсации этого сдвига трансформаторы тока, установ-
ленные на силовом трансформаторе, с одной стороны соединяются в
звезду, а с другой - в треугольник (рис.б ).
Трансформаторы тока на стороне высшего напряжения, где об-
мотки силового трансформатора соединены в звезду, соединяются в
треугольник (с учетом полярности обмоток так же, как соединены
в треугольник обмотки стороны низшего напряжения силового транс-
форматора ).
Трансформаторы тока на стороне низшего напряжения, где об-
мотки силового трансформатора соединены в треугольник , соеди-
няются в звезду (с учетом полярности обмоток так же, как сое-
динены в звезду обмотки стороны высшего напряжения силового тран-
сформатора ).
На рис.б и 7 показаны схемы соединения токовых цепей диффе-
ренциальной защиты для двух основных групп соединения силовых
трансформаторов VA-П и Уй/д-1.
Рис.6. Схема соединения токовых цепей дифференциальной защиты
трансформатора Yo /Л. -II:
токи в реле: фазы A	Vj-Za>Z7, фазы в f -
=	фазы С ^pc~^cz~hz)~^cz~ 0 тоет
в линии со стороны треугольника силового трансформатора:
Рис.7. Схема соединения токовых цепей дифференциальной защиты
трансформатора Уо /& -I
- 21
При этом, как показано на векторных диаграммах первичных и
вторичных токов, обеспечивается взаимная компенсация токов в ре-
ле при нагрузке и внешних коротких замыканиях.
Так же,как и для трансформаторов со схемой соединения обмо-
ток Y/Y и д/д , токовые цепи дифференциальной защиты транс-
форматоров со схемой соединения обмоток y/Д могут быть собраны
с повернутыми на 180° вторичными токами, как это указано на рис.8,
для трансформатора с группой соединения ^/д -II.
Следует отметить,что в схемах защиты трансформатора с соеди-
нением обмоток Y/д балансировку вторичных токов можно было бы
также обеспечить, включая трансформаторы тока в звезду со сторо-
ны звезды силового трансформатора^ в треугольник со стороны тре-
угольника силового трансформатора.
Для трансформаторов же Yo/A, работающих с заземленной ней-
тралью, могут быть применены только схемы соединения трансфор-
маторов тока, показанные на рис.6, 7 и 8. Такие схемы соединения
необходимы для того, чтобы не допустить ложного срабатывания диф-
ференциальной защиты при внешних коротких замыканиях от токов ну-
левой последовательности со стороны высшего напряжения, протекаю-
щих через нейтраль защищаемого трансформатора.
Эти токи не компенсируютой токами нулевой последовательности,
циркулирующими в обмотке силового трансформатора, соединенной в
треугольник, и в трансформаторы тока не попадают (рис.9). В ре-
зультате произойдет ложное срабатывание дифференциальной защиты
при внешнем коротком замыкании на землю.
ч При соединении же трансформаторов тока дифференциальной за-
щиты силового трансформатора Yo/Д по схемам, приведенным на
рис.б, 7 и 8, вторичные токи нулевой последовательности,проходя-
щие на стороне высшего напряжения силового трансформатора, замы-
кается во вторичных цепях трансформаторов тока, соединенных в
треугольник, и в реле не попадают, поэтому защита при внешнем ко-
ротком замыкании на землю не сработает.
На рис.10 приведена схема дифференциальной защиты трансформа-
тора Y/Д , в которой с целью экономии одного трансформатора то-
ка применяется схема соединения трансформаторов тока в неполную
звезду.
Эта схема может быть применена потому,что протекающая в
Рис.8. Схема соединения токовых цепей дифференциальной зачаты
трансформатора Yo /Д -II с повернутыми на 180 вторичными токами
- 23 -
нулевом проводе сумма то-
ков фаз А и С равна току
фазы В с обратным знаком,
как это видно из приве-
денной векторной диаграм-
мы.
При такой схеме при лю-
бых мевдуфазовых коротких
замыканиях защита работа-
ет правильно. Исключение
представляют двойные за-
мыкания на землю, когда
одно из мест повреждения
находится в обмотке или
на выводах фазы, не имею-
щей трансформатора тока.
При таком повреждении,со-
провождающемся большим
током, дифференциальная
А В С
защита трансформатора ра- рис>9. Неправильная схема соединения
ботать не будет.	токовых цепей дифференциальной защиты
Трансформаторы тока в трансформатора V/Д -II
схемах дифференциальной
защиты трехобмоточных трансформаторов Y/Y/Д и Y/д/Д соеди-
няются аналогично рассмотренным выже примерам: на стороне звезды
силового трансформатора - в треугольник, а на стороне треуголь-
ника силового трансформатора - в звезду.
В качестве примера на рис.II показана схема включения токо-
вых цепей дифференциальной защиты трансформатора Yo /Y/A-12-П
использующая схему неполной звезды и выполненная с реле типа
РНТ-562.
Схемы соединения токовых цепей
дифференциальной защиты
автотрансформаторов
Схема дифференциальной защиты автотрансформатора с соедине-
нием обмоток Y0/Y0/4 может быть выполнена аналогично приведенной
24
Рис.10. Схема соединения токовых цепей дифференциальной защиты
трансформатора У/а при установке с низшей стороны силового
трансформатора двух трансформаторов тока
выше схеме защиты трехобмоточного трансформатора (рис.II): транс-
форматоры тока на стороне звезды соединены в треугольник, а на
стороне треугольника в звезду .
При наличии трансформаторов тока в обмотках низшего напря-
жения, встроенных во втулки автотрансформатора, на практике при-
меняется также схема, приведенная на рис.12, в которой трансфор-
Рис.II. Схема соединения токовых цепей дифференциальной защиты
трехобмоточного трансформатора YJYjb. с реле РНТ-562 при уста-
новке с низшей стороны силового трансформатора двух трансформа-
торов тока
- 26 -
маторы тока со всех трех сторон соединяются в звезду’. При та-
кой схеме соединения токовых цепей защиты обеспечивается компен-
сация токов нулевой последовательности и правильное поведение
Рис.12. Схема соединения токовых цепей дифференциальной
защиты трехобмоточного автотрансформатора при использо-
вании трансформаторов тока обмотки низшего напряжения,
встроенных во втулки автотрансформатора
дифференциальной защиты при внешних коротких замыканиях на землю.
Достоинством такой схемы соединения токовых цепей дифферен-
циальной защиты является более высокая чувствительность, чем у
схемы, рассмотренной выше (рис.II), к однофазным коротким замы-
каниям на стороне высшего и среднего напряжения автотрансформа-
тора. Недостаток же рассматриваемой схемы, исключающий в ряде
случаев ее применение, состоит в возможности появления повышенных
- 21 -
токов небаланса от токов высших гармоник, кратных трем. При сое-
динении трансформаторов тока стороны высшего и среднего напряже-
ния в треугольник, эти токи замыкаются в нем и в реле не попадают.
В некоторых случаях для дифференциальной защиты автотрансфор-
маторов может применяться схема, приведенная на рис.13, в которой
каждая из двух обмоток защищается своей защитой. При этом обеспе-
чивается надежная отстройка от токов намагничивания и токов высших
гармоник, а также облегчается проверка защиты током нагрузки. Не-
достатком же является увеличение количества трансформаторов тока
и понижение чувствительности к коротким замыканиям на стороне выс-
шего напряжения.
Дифференциальная защита ав-
тотрансформаторов с вольтодоба-
вочным трансформатором может вы-
полняться по схемам, показанным
на рис.14 и 15. Первая из них
применяется при наличии нагруз-
кина стороне низшего напряжения.
В этой схеме обеспечивается урав-
нивание вторичных токов при любом
положении переключателя вольто-
добавочного трансформатора, Регу-
лирование коэффициента трансфор-
мации силового трансформатора не
приводит к увеличению тока неба-
ланса.
Схема с двумя группами транс-
форматоров тока, показанная на
рис.15, ярименяется при отсутст-
вии нагрузки на стороне низшего
напряжения. При такой схеме ток
небаланса, протекающий в реле,
Рис.13. Схема токовых цепей
одной фазы двух раздельных
дифференциальных защит авто-
трансформатора:
РЛ-г реле дифференциальной
защиты обмотки высшего и
среднего напряжения; PTZ ~
реле дифференциальной защи-
ты обмотки низшего напряжения
при переключении отпаек вольтодобавочного трансформатора изме-
няется, поэтому защита выполняется более грубой.
вн
4 В к С
Нагрузка
Рис.14. Схема соединения токовых цепей дифференциальной защиты
автотрансформатора с вольтодобавочным трансформатором при наличии
нагрузки на стороне низшего напряжения:
ВТ - волиодобавочный трансформатор; АТ - автотрансформатор
вн
А В С
Рис.15. Схема соединения токовых цепей дифференциальной защиты
автотрансформатора с вольтодобавочным трансформатором при отсут-
ствии нагрузки на стороне низшего напряжения:
ВТ - вольтодобавочный трансформатор, АТ - автотрансформатор
- 30 -
Схем» соединения токовых ц е и » it
дифференциальной защиты реакторов
с отбором мощности
Для дифференциальной защиты реакторов с отбором мощности
применяются схемы с двумя и тремя группами трансформаторов тока,
показанные на рис.16.
Существенным недостатком схемы с двумя группами трансформа-
торов тока, которая по сути дела аналогична рассмотренным выше
схемам защиты автотрансформаторов, является необходимость отстрой-
ки от тока намагничивания, который у реактора достигает большой
величины. Схема с тремя группами трансформаторов тока лишена это-
го недостатка и обеспечивает более высокую чувствительность к
повреждениям в зоне защиты.
Подбор коэффициентов трансформации
трансформаторов тока
При соединении трансформаторов тока с обеих сторон двух-
обмоточного силового трансформатора в звезду, их коэффициенты
трансформации выбираются из следующих выражений:
где: IHOii - номинальный ток каждой стороны силового трансформа-
тора с учетом принятого для него коэффициента транс-
формации;
I - вторичный номинальный ток трансформаторов тока
( I или 5а ).
Обычно устанавливаются трансформаторы тока со стандартным
коэффициентом трансформации,номинальный ток которых имеет ближай-
шее большее значение к расчетному определенному из выражения (б).
В схемах дифференциальных защит трансформаторов Уд/д одна
группа трансформаторов тока соединяется в треугольник, а другая
в звезду.
Коэффициент трансформации трансформаторов тока, соединенных
в звезду, выбирается по выражению (6), а соединенных в треуголь-
ник - по выражению
^т.тд
^ном'
^т.т
(7)
Увеличение коэффициента трансформации в V 3 раз произво-
дится для соответствующего уменьшения величины вторичного тока
в цепи дифференциальной защиты, возрастающего в \/~3 раз за счет
соединения
вторичных обмоток трансформаторов тока в треугольник.
Особенности выбора
трансформаторов тока в схемах
дифференциальной защиты реакторов
с отбором мощности
Коэффициенты трансформации трансформаторов тока дифферен-
циальных защит реакторов с отбором мощности с двумя группами тран-
сформаторов тока (рис. 16,а ) выбираются так же, как и для силового
трансформатора, по выражению (6).
В схемах защиты реакторов с тремя группами трансформаторов
тока (рис. 16,5") коэффициенты трансформации трансформаторов тока
должны быть одинаковыми.
В схемах раздельных дифференциальных защит отдельных обмоток
трансформаторов или автотрансформаторов (рис.13) коэффициенты
трансформации трансформаторов тока также должны быть одинаковыми.
Выравнивание вторичных токов
в цепях дифференциальной защиты
Так как подбором коэффициентов трансформации трансформато-
ров тока редко удается добиться равенства вторичных токов, в
схемах защиты применяются специальные промежуточные трансформа-
торы и автотрансформаторы для их выравнивания.
На рис.17 показаны схемы включения вспомогательных автотранс-
форматоров типа ВУ-25Б для выравнивания вторичных токов.
а)
5)
Рио.16. Схемы соединения токовых цепей дифферен-
циальной зацитч реакторов с отбором мощности:
а - с двумя группами трансформаторов тока; о - с
тремя группами трансформаторов тока
- 33 -
Коэффициент трансформации вспомогательного автотрансформато-
ра определяется из выражения:
» -А
Пот 12
(8)
где: 1'2 и 12 “ вторичные токи, проходящие в цепях дифференци-
альной защиты до и после вспомогательных авто-
трансформаторов ,соответственно.
S)
Рис.17. Схемы включения вспомогатель-
ных автотрансформаторов для выравни-
вания токов в цепях дифференциальной
защиты:
а- для повышения токов I > 1а ;
^6>	~ для уиеньмния
токов ^4/-7,41^4/'
В схемах с реле,вклю-
ченными через промежуточные
насыщающиеся трансформаторы
(ЭТ-561 с BTH-56I, РНТ-562,
РНТ-563, ДЗТ), производится
выравнивание не токов, а
магнитных потоков, создава-
емых вторичными токами,про-
ходящими в плечах дифферен-
циальной защиты. В резуль-
тате ток в обмотке самого
реле определяется сравни-
тельно небольшим магнитным
потоком небаланса.
Две основных схемы
включения обмоток промежу-
точных трансформаторов ре-
ле дифференциальной защиты
показаны на рис.18.
В схеме на рис.18,а
каждое плечо дифференци-
альной защиты подключается
к отдельной рабочей обмот-
ке реле. Так включаются
реле ДЗТ 3/2, РНТ-5бЗ.Ток,
проходящий во вторичной
обмотке реле, определяется
геометрической суммой ампервитков всех его рабочих обмоток. Для
Рис.18. Схемы включения
промежуточных насыщающих-
ся трансформаторов для вы-
равнивания вторичных токов
в цепях дифференциальной
защиты:
а - с реле типа РНТ-563;
б - с реле типа РНТ-562
;2<1,
5)
- 35 -
правильной работы реле в нормальном режиме и при внешних корот-
ких замыканиях сумма ампервитков должна равняться нулю.
I^ai+I2VJdz+I3Vla3 = 0.	(9)
Число витков каждой из обмоток реле выбирается на основании
выражения
W. = —£2- ,
СР2	(10)
где: ЯЩр- ампервитки срабатывания. (Для реле РНТ и ДЗТ
/)WC^= 60 ампервитков, для ОТ-561 с BTH-56I /?IVC/=IOO
‘ ампервитков);
ср2	“ заданный вторичный ток срабатывания для соот-
т,т ветствующего плеча дифференциальной защиты
(с учетом схемы соединения трансформаторов
тока );
1Ср  - первичный ток срабатывания для соответствующего плеча
дифференциальной защиты;
Ксх - коэффициент схемы, равный: при соединении трансформа-
торов тока в звезду 1, а при соединении трансформато-
ров тока в треугольник - \ГЗ;
пт т - коэффициент трансформации трансформаторов тока.
На рис.18,£ показана схема включения реле типа РНТ-562 диф-
ференциальной защиты двухобмоточного трансформатора, в которой
используется одна уравнительная и дифференциальная обмотки (ана-
логично включается реле ЭТ-561 с BTH-56I ). Дифференциальная об-
мотка включается на разность токов плеч дифференциальной защиты
, а выравнивающая или уравнительная обмотка - на ток
одного из плеч дифференциальной защиты - 12 (к уравнительной об-
мотке подключаются токовые цепи плеча с меньшим вторичным током).
Число витков дифференциальной и уравнительных обмоток и нап-
равление токов выбирается таким, чтобы сумма ампервитков в реле
в нормальном режиме и при внешних коротких замыканиях равнялась
нулю.
- 36 -

Число витков дифференциальной обмотки реле выбирается из вы-
ражения (ю)
W,
диф
™сР
(Ю,а)
где;
Z?IV
Т
1Ср2
-	ампервитки срабатывания реле;
-	заданный вторичный ток срабатывания, приведенный к
той стороне, плечо которой подключено непосредствен-
но к дифференциальной обмотке реле.
Число витков уравнительной определяется из выражения:
W = цл —-——
УР wdu<p iz
(12)
Если числа витков дифференциальной и уравнительной обмоток,
полученные из выражений 10,а и 12, не равны целому числу, прини-
мается ближайшее меньшее число витков.
Для более точного выравнивания токов при использовании реле
РНТ-562 и ДЗТ-I оба плеча защиты иногда подключаются к двум
уравнительным обмоткам (т.е. к зажиму I вместо зажима 4, как
указано пунктиром на рис. 18,5). При этом:
™аиф+^ур1=Т° '
т 1срг(1)
60
(13,а)
- 37 -
w; Wyp, и Ыург
- соответственно,числа витков первой и второй
уравнительных обмоток;
^срг(<), ^срг(г.)
60 - ампервитки срабатывания реле РНТ и ДЗТ-1;
- заданные вторичные токи срабатывания дифферен-
циальной защиты, приведенные к первому и вто-
рому плечу защиты,соответственно.
Числа витков дифференциальной и уравнительных обмоток под-
бираются так, чтобы удовлетворялись условия, приведенные в выра-
жениях (13 и 13,а).
Реле РНТ-562 может также использоваться в схемах дифферен-
циальных защит трехобмоточных трансформаторов, когда вторичные
токи, протекающие во всех трех плечах, не равны друг другу и не-
обходимо уравнивание. В этом случае плечо с меньшим током подклю-
чается непосредственно к дифференциальной обмотке, а два других
плеча - к двум уравнительным обмоткам. Числа витков обмоток под-
считываются по формулам (13 и 13,а). При этом число витков урав-
нительной обмотки для плеча, подключенного непосредственно к диф-
ференциальной обмотке, принимается равным нулю.
В практике эксплуатации применяются как две основные схемы
включения обмоток промежуточных трансформаторов, рассмотренные
выше, так и их различные комбинации, обеспечивающие уравнивание
вторичных токов в разных конкретных условиях.
ПРОВЕРКА ИСПРАВНОСТИ И ПРАВИЛЬНОСТИ ВКЛСЧЕНШ.
ТОКОВЫХ ЦЕПЕЙ ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ
Общие положения
Правильность подключения токовых цепей дифференциальной за-
щиты проверяется при новом включении защиты, а также при отсоеди-
нении или переключении токовых цепей хотя бы на одном из трансфор-
маторов тока или на промежуточных зажимах.
При проверках защиты, когда токовые цепи разрываются только
на испытательных блоках, полную проверку подключения проводить
не нужно, а достаточно лишь убедиться в том, что во вторичных
цепях всех трансформаторов тока, включенных в схему защиты, про-
- 38 -
текают соответствующие токи.
Существуют следующие основные способы проверки правильности
включения токовых цепей дифференциальной защиты:
первичным током нагрузки;
уравнительными токами;
током короткого замыкания при питании от постороннего ис-
точника;
импульсами постоянного тока;
измерением индуктированного напряжения в первичной цепи.
Проверка защиты
первичным током нагрузки
Общие сведения
Проверка токовых цепей дифференциальной защиты первичным
током нагрузки является наиболее простым и полноценным способом.
При этом силовой трансформатор включается под нагрузку так,что-
бы токи проходили во всех вторичных токовых цепях, включенных в
схему защиты.
Для того, чтобы убедиться в исправности токовых цепей и
правильности их подключения и определить ошибку, если она была
допущена, необходимо:
измерить вторичные токи в цепи каждого трансформатора тока
и токи небаланса в реле и в нулевом проводе;
снять и построить векторную диаграмму токов, протекающих в
плечах защиты.
Измерение токов небаланса, протекающих в реле, позволяет
сразу же оценить правильность выполнения схемы токовых цепей
и определить не допущена ли ошибка при соединении трансформа-
торов тока или при выборе их коэффициента трансформации или
числа витков вспомогательных автотрансформаторов. Ошибка сразу
же выявится, так как приведет к увеличению тока небаланса. Одна-
ко установить точно, какая ошибка допущена,только на основании
измерений токов небаланса, нельзя. Для этого нужно измерить то-
ки в плечах защиты и снять векторную диаграмму.
Снятие векторной диаграммы и измерение токов небаланса вза-
- 39 -
имно дополняют друг друга, благодаря чему обеспечивается более
полноценная проверка.
Построение векторной диаграммы токов
Векторная диаграмма токов, протекающих в плечах защиты,сни-
мается одним из известных способов (с помощью ваттметра, фазо-
метра, вольтамперфаэоиндикатора типа ВА-Д-85 и т.п. ).Измерения
производятся на входных зажимах панели, схема включения прибо-
ров для снятия векторной диаграммы токов защиты двухобмоточного
трансформатора y/д показана на рис.19. Можно снимать вектор-
ную диаграмму и иначе - приборы включить в дифференциальную цепь
последовательно с катушками реле, токи подводить от каждого пле-
ча защиты поочередно, закорачивая и отсоединяя трансформаторы
тока других плеч.
Наиболее удобно использовать для снятия векторных диаграмм
прибор типа ВАФ-85 с токоизмерительными клещами. При этом не
нужно размыкать токовые цепи, а следовательно исключается воз-
можность ошибки при их восстановлении.
Для снятия диаграммы можно использовать любую симметричную
систему напряжений, синхронную с измеряемыми токами.
При анализе векторной диаграммы токов необходимо учитывать
положительные направления токов в плечах защиты, принятые при
проверке. Поскольку угол между напряжением, на которое снимается
векторная диаграмма, и каждым из токов определяется фазометром
или ваттметром, положительное направление будет задано включением
зажима токовой обмотки прибора, обозначенного звездочкой,в плечи
защиты.
В схеме проверки, показанной на рис.19, положительные нап-
равления токов в обоих плечах приняты от трансформаторов тока
к реле, так как зажим токовой обмотки фазометра, обозначенный
звездочкой, в обоих случаях подключается к тому зажиму на сборке
панели защиты, который соединяется с трансформатором тока даного
плеча. Положительные направления токов,принятые при снятии век-
торной диаграммы, показаны на рис.19 стрелками. (Токи в обоих
случаях втекают в зажим фазометра, обозначенный звездочкой^
- 40 -
ABC
Рис.19. Схема включения приборов при снятии векторной диаграммы
токов в цепях дифференциальной защиты
При принятом положительном направлении токов правильному сое-
динению токовых цепей соответствует векторная диаграмма, показан-
ная на рис.20. Вектора токов, протекающих в каждой фазе трансфор-
маторов тока стороны высшего и низшего напряжения, расположены
противоположно. При этом,сумма токов, протекающих в реле, равна
нулю (в реле протекает сумма токов, так как при принятых положи-
тельных направлениях оба тока входят в один зажим реле).
Ip=IY + I&=0.
Таблица 2
Схема соединений транс-
форматоров тока
Векторная диаграмма
Допущенная
ошибка
Звезда
трансформаторов
тока собрана с
обратной поляр-
ностью
Перекрещены
фазы вторичных
цепей (а и б)
со стороны
треугольника
Трансформатор
тока фазы С
подключен к
звезде с обрат-
ной полярностью

Продолжение табл. 2
В .табл.2 приведены некоторые
неправильные схемы соединения
трансформаторов тока дифференци-
альной защиты трансформатора с
группой соедаиания обмоток Y/&-I1
и соответствующие векторные диаг-
раммы токов, снятие с помощью фа-
зометра или ваттметра, включенных
как мказалга ма рис. 19.
Эти схемы приведены в качест-
ве примера и конечно не исчерпыва-
ют всех возможных вариантов ошибок.
Ошибки, выявленные при снятии
векторной диаграммы, необходимо
устранить и после этого вновь снять
векторную диаграмму токов.
Рис.20. Вектарная диаграмма
токов при правильном включе-
нии токовых цепей дифферен-
циальной защиты двухоомоточ-
ного трансформатора
- 43 -
Измерение токов в плечах защиты
По данным измерений токов, протекающих в плечах дифферен-
циальной защиты, можно сделать заключение о правильности подбора
коэффициентов трансформации трансформаторов тока, вспомогатель-
ных автотрансформаторов типа ВУ-25Б и числа витков уравнительных
обмоток реле типов РНТ и ДЗТ при соответствующем числе витков
дифференциальной обмотки.
Для дифференциальных защит двухобмоточных и многообмоточ-
ных трансформаторов, выполненных с реле типа ЭТ-521, в которых
уравнивание вторичных токов осуществляется с помощью вспомога-
тельных автотрансформаторов типа ВУ-25Б, сумма всех токов, под-
водимых к реле, должна равняться нулю.
It + I2 +....+ 1п = О-	(И)
Для дифференциальных защит, выполненных с реле типов РНТ
и ДЗТ, в которых с помощью промежуточных трансформаторов произ-
водится уравнивание магнитных потоков, создаваемых вторичными
токами, должна равняться нулю сумма ампервитков всех обмоток
реле.
1^+1^ + . . . .I„Wn=O,	(15)
Измерение и расчет тока (напряжения) небаланса
Измерение токов небаланса, протекающих в реле,производится в
полностью собранной схеме миллиамперметра’t имеющим сопротивле-
ние не больше 0,5-4,О ом. Удобно использовать для этой цели
миллиамперметр прибора типа ВАФ-85, у которого на пределе 50 ма
сопротивление прибора составляет 0,2 ом, а на пределе 10 ма
сопротивление прибора составляет 4,0 ом, У реле с промежуточ-
ными насыщающимися трансформаторами типов РНТ и ДЗТ миллиампер-
метр следует включать последовательно с обмоткой самого реле в
цепь вторичной обмотки промежуточного трансформатора, как пока-
зано пунктиром на рис.18,5" (перемычка в цепи обмотки реле при
этом снимается).
- 44
Для измерения напряжения небаланса в реле с промежуточным
насыщающимся трансформатором используется вольтметр на малые пре-
делы, допускающий измерение напряжений порядка 0,1в, и имеющий
достаточно большое внутреннее сопротивление. (Можно использовать-
прибор типа ВАЛ-85, имеющий на всех пяти пределах входное сопро-
тивление 2500 ок на вольт.) Вольтметр подключается параллельно
обмотке реле РТ, как показано на рис.18,б-.
При правильном соединении токовых цепей дифференциальной за-
щиты и правильном выборе коэффициентов трансформации трансформа-
торов тока и уравнительных витков промежуточных трансформаторов,
токи или напряжения небаланса должны иметь небольшую величину,
значительную меньшую, чем необходимо для срабатывания реле. (Нап-
ряжение срабатывания реле типов РНТ, ДЗТ составляет 1,5-1,5бв.)
Измерение тока (напряжения) небаланса следует производить
при нагрузках, когда токи, протекающие во вторичных цепях транс-
форматоров тока, составляют не меньше 15-20% номинальных значе-
ний. В противном случае даже при неправильном соединении токовых
цепей токи (напряжения) небаланса окажутся небольшими, что может
привести к ошибке и неправильному выводу об исправности защиты.
Ток или напряжение небаланса, измеренные в полной схеме защи-
ты, сравниваются с величинами, измеренными ранее при предыдущих
проверках данной защиты или других таких же защит, о которых из-
вестно, что они заведомо включены правильно.
Если ток (напряжение) небаланса не превышает или превышает
незначительно токи (напряжения), измеренные ранее при близких ве-
личинах тока трансформатора, значит защита включена правильно.
При этом на трансформаторах с регулировкой коэффициента трансфор-
мации следует учитывать положение переключателя ответвлений, при
котором каждый раз проводились измерения тока небаланса.
Если данные о величине тока небаланса, измеренного во время
предыдущих проверок на заведомо правильно включенной дифферен-
циальной защите, отсутствуют, для оценки правильности включения
защиты можно сравнить измеренный ток небаланса с расчетным, кото-
рый может быть определен приближенно по следующей формуле, не
учитывающей тока холостого хода трансформатора:
- 45 -
Т = т (Пт т^У *сх(в) А
н5.расч нагр \птт(в)-Ксх(н)-Птр / ?	(16)
где; 1Нберасч - расчетный ток небаланса в дифференциальной
цепи;
^нагр ” ВТОРИЧНЫЙ ток нагрузки, проходивший при изме-
рении тока небаланса в соединительных проводах
со стороны трансформаторов тока стороны низ-
шего напряжения силового трансформатора;
И Тр - действительное значение коэффициента транс-
формации силового трансформатора при проверке;
- коэффициенты трансформации трансфор-
тока и коэффициенты схемы для сторон
низшего и высшего напряжения, соответственно»
т. т(нр Пт.т(д)’ Ксх(н} 1 ксх(£
При наличии вспомогательного автотрансформатора типа ВУ-25Б,
подключенного к трансформатору тока стороны низшего напряжения
силового трансформатора,
г	_ г / ПТ.Т(Н)' ^сх(в)	/
н^.расч нагр <7^ •	 Птр ~ Па г.
.16,а)
При наличии вспомогательного автотрансформатора со стороны
трансформаторов тока обмотки высшего напряжения силового трансфор-
матора
г =г ( Птт^н> ' *сх(в)
нб.расч нагр пгт(в)  Ксх(н)  птр • Па т
(16,6)
где:	Пат - коэффициент трансформации вспомогательного
автотрансформатора, определенный по выражении^ 8).
Остальные обозначения те же, что и в формуле (16), причем,
величина 1Нагр измеряется до автотрансформатора, т.е. со стороны
трансформаторов тока»
- 46 -
Для защиты с промежуточными насыщающимися трансформато-
рами, в которых осуществляется выравнивание магнитных потоков,
характерной величиной является не ток небаланса, а ампервитки
небаланса, расчетную величину которых можно определить по сле-
дующей формуле:
(в^н5.раСЧ=' We~%) ’	(i7)
где WH и Wg - результирующие витки обмоток насыщающегося
трансформатора, по которым протекают,соответственно,токи от
трансформаторов тока стороны низшего и высшего напряжения.
Остальные обозначения те же, что и в формуле (16).
Результирующие витки, подставляемые в формулу (17),опре-
деляются с учетом полярности обмоток, по которым протекают
соответствующие токи. При согласном включении дифференциаль-
ной и уравнительной обмоток результирующие витки определяются
как сумма, а при встречном как разность витков этих обмоток.
Для реле типов РНТ и ДЗТ результирующие ампервитки неба-
ланса не могут быть непосредственно измерены. Для этих реле,
как уже отмечалось выше, измеряется вторичный ток небаланса,
протекающий в реле защиты (или напряжение небаланса на реле).
Предложена методика графического определения ампервитков не-
баланса, в соответствии с формулой (17), по величине измерен-
ного тока небаланса, протекающего в реле, а также методика оп-
ределения расчетного значения тока небаланса в реле.
На рис.21 приведены кривые, предложенные ЦСРЗАИТ Челяб-
энерго для реле типов РНТ-562 и РНТ-563 [л.з]. По этим кривым,
зная величину вторичного тока небаланса в реле, можно опреде-
лить соответствующее ему значение ампервитков небаланса.
Измерение тока небаланса производится прибором ВАФ-85
при разомкнутых короткозамкнутых обмотках реле . (Для этого
на время измерения выворачивается один из штекеров коротко-
замкнутых обмоток реле.) Измеренное значение тока небаланса
ZW£	откладывается по осн ординат и затем, пользуясь
удобной по маситабу кривой 1,2 или 3, определяют значение ам-
первитков небаланса действ. ’
- 47 -
Ампервитки небаланса, полученные по этим кривым,сравнивают-
ся с расчетным значением (/7W)нВ действ > полученным из выра-
жения (17). Обе величины должны быть примерно равны.
Рис.21. Кривые для определения действительных ампервитков небалан-
са при проверке защиты с реле типа РНТ
В качестве примера определим расчетные ампервитки небаланса
по формуле (17) для дифференциальной защиты двухобмоточного транс-
форматора 40500 ква 1Ю/б,б кв, У/д . Дифференциальная защита вы-
полнена с реле типа РНТ-562 по схеме, приведенной на рис.18, б.-
Для дифференциальной защиты использованы трансформаторы тока:
со стороны высиего напряжения с коэффициентом трансформации
nTT^0j » 400/5, соединенные в треугольник; со стороны низвего нап-
ряжения с коэффициентом трансформации nTT(Hp 5000/5, соединенные
в звезду.
- 48 -
Токовые цепи от трансформаторов тока подключены так: стороны
высшего напряжения к дифференциальной обмотке, на которой установ-
лено 10 витков; стороны низшего напряжения к П уравнительной об-
мотке, на которой установлено 3 витка.
При проверке защиты током нагрузки, когда действительный
коэффициент трансформации силового трансформатора был равен
104,5/6,6 кв, замерен ток со стороны низшего напряжения 3 а.
Результирующие витки для сторон высшего и низшего напряжения
равны:
W6 = 0 + 10 = 10 витков;
WH = 3 + 10 = 13 витков.
Подставив все известные величины в формулу (17), определяем
величину расчетных ампервитков небаланса
3
'^^расч
5000/5 - v и	,
------------------——,— 10 - 13 = 2,1 ав.
400/5 . I 104,5/6,6	)
Получаем,что расчетным ампервиткам небаланса соответствует
ток небаланса в обмотке реле 2,6 ма, определенный по кривой 3
рис.21.
На рис.22 приведены кривые по материалам ЦСРЗАИТ Ярэнерго
[и.ч] для реле типа ДЗТ-I. По этим кривым определяется расчетное
значение тока в реле	которое сравнивается с действитель-
ным током небаланса ДмЛ-л , измеренным прибором ВАФ-85. Для опре-
деления
(А'^')н6.расч >
ампервитки
нВ.расч ’
нС.д ’ г
’нб расу необхоДимо знать расчетные ампервитки
которые подсчитываются по выражению (17)
(fl W)r .
небаланса
и тормозные

(18)
где: ^нагр ~ вторичный тек нагрузки, протекающий при проварке
защиты по тормозной обмотке реле;
WT - число витке» тормозной обмотки реле ДЗТ.
Проверка производится в следующей последовательности:
- 49 -
I. Измеряется вторичный ток, протекающий по тормозной обмот-
ке реле ДЗТ, и по выражению (18) подсчитываются тормозные ампер-
2.	По выражению (17) определяется расчетная величина ампер-
витков небаланса для тока, при котором производилась проверка
(^)нб.расч •
3.	Пересечение отложенного на оси абсцис значения тормозных
ампервитков с кривой, соответствующей расчетным ампервиткам не-
баланса, определяет расчетный ток небаланса в реле ГНб.расч *
4.	Расчетное значение тока небаланса, полученное по кривым
рис.22, сравнивается с действительным током небаланса, измерен-
ным в реле прибором ВАФ-85.
Если ток небаланса, измеренный при проверке, значительно пре-
вышает расчетный, полученный по кривым рис.22, то следовательно
допущена ошибка при соединении токовых цепей дифференциальной
защиты.
Рассмотренные методы оценки расчетного значения ампервитков
- 50 -
и токов небаланса для схем защит разного исполнения и реле раз-
ных типов являются приближенными, так как не учитывают тока хо-
лостого хода силового трансформатора, погрешностей трансформато-
ров тока, вспомогательных автотрансформаторов, промежуточных
трансформаторов и т.п.
. В тех случаях^когда трудно оценить правильность включения
токовых цепей, измерение токов небаланса целесообразно произво-
дить несколько раз: в полной схеме, когда все цепи подключены, а
также при поочередном отключении каждого плеча защиты. Если
токовые цепи соединены правильно, то токи небаланса, измеренные
в полной схеме защиты, должны быть в несколько раз меньше токов,
протекающих в реле при отключении одного из плеч токовых цепей.
Особенности проверки защиты
с несколькими группами трансформаторов тока
В схемах дифференциальной защиты силовых трехобмоточных и
многообмоточных трансформаторов используются три и более группы
трансформаторов тока. Три группы трансформаторов тока могут при-
меняться в схеме дифференциальной защиты также и при двухобмо-
точном трансформаторе, когда он с одной из сторон имеет два вык-
лючателя.
Проверка исправности и правильности подключения токовых це-
пей дифференциальной защиты с тремя и более группами трансформа-
торов тока выполняется в основном так же, как рассмотрено выше
для защиты с двумя группами трансформаторов тока, но имеет неко-
торые особенности.
Векторные диаграммы токов или ампервитков в плечах защиты
должны соответствовать условиям, приведенным в формулах (14) и
(15).
В качестве примера на рис.23 приведена векторная диаграмма
ампервитков небаланса при правильном включении токовых цепей диф-
ференциальной защиты трехобмоточного понизительного трансформа-
тора (приборы при снятии векторной диаграммы включались, как по-
казано на рис.19).
В данном случае, поскольку питающей является сторона высшего
- 51 -
напряжения, должно соблюдаться равенство:

Для того, чтобы при снятии векторной диаграммы оцепить правиль-
ность включения токовых цепей, нужно четко представлять как распре-
деляются токи в обмотках силового трансформатора, т.е. по каким об-
моткам ток подходит, а по
каким уходит к нагрузке.
В некоторых схемах,
объединяющих большое число
групп трансформаторов тока,
определение правильности
подключения токовых цепей
затруднено из-за того,что
неизвестно точное направ-
ление токов в обмотках си-
лового трансформатора.
В этом случае при
проверке необходимо отклю-
чить часть выключателей,
оставляя в работе две груп-
пы трансформаторов тока.
Например, в схеме,при-
Рис.23. Векторная диаграмма ампер-
витков небаланса при правильном вклю- веденной на рис.18,а ,мох-
чении токовых цепей дифференциальной 0-клг«ить выключатель Я
защиты трехобмоточного трансформатора кс	выключат „ль
оставив в работе трансфор-
маторы тока т. т, и т.тг.
Такая схема представляет собой дифференциальную защиту двухобмоточ-
ного трансформатора. При этом проверка (снятие векторной диаграммы
и измерение вторичных токов и токов небаланса ) производится так же
как рассмотрено выше. После того, как будут проверены и сф:азиро-
ваны между собой две группы трансформаторов тока, нужно создать но-
вый режим, опять-таки из двух групп трансформаторов тока, одна из
которых участвовала в первом опыте и одна непроверенная. При этом
повторно производится снятие векторной диаграммы и измерение тюков
небаланса для второй группы трансформаторов тока.
Такие измерения необходимо продолжать до тех пор, пока не бу-
дут сфазированы все трансформаторы тока.
- 52 -
Так, например, в схеме защиты трехобмоточного трансформато-
ра, показанной на рис.18,а, достаточно провести два опыта. Сна-
чала, как ухе отмечалось выше, отключить выключатель и сфазиро-
вать между собой трансформаторы тока т. т, и т. т2 , а затем отклю-
чить выключатель В2 и сфазировать трансформаторы тока т.т, и т.т3 .
Такая последовательная проверка по две группы трансформато-
ров тока хотя и удлиняет полное время испытаний, но позволяет бо-
лее точно оценить правильность подключения токовых цепей.
Особенности проверки схем защиты
многообмоточных автотрансформаторов при отсутствии нагрузки
на стороне низшего напряжения
В схеме на рис.14 показан автотрансформатор с вольтодобавоч-
ным трансформатором, подключенным к обмотке низшего напряжения.
При отсутствии нагрузки на стороне низшего напряжения по об-
мотке низшего напряжения протекает ток только регулировочного
вольтодобавочного трансформатора. Этот ток и можно использовать
для проверки токовых цепей дифференциальной защиты. При этом сле-
дует иметь в виду, что при установке переключателя вольтодобавоч-
ного трансформатора в среднее положение ток по обмоткам низшего
напряжения практически протекать не будет.
Чем дальше от среднего положения находится переключатель,
тем больше ток, протекающий по обмотке низ-эго напряжения. Поэто-
му проверку токовых цепей защиты следует производить при установ-
ке переключателя вольтодобавочного трансформатора в крайние поло-
жения. (Лучше при положении переключателя I).
При анализе векторной диаграммы следует иметь в виду, что
направление тока в обмотке низшего напряжения будет меняться в
зависимости от положения переключателя вольтодобавочнаго транс-
форматора и вектор тока на стороне низшего напряжения будет то
совпадать с вектором тока стороны высшего напряжения, то будет
ему противоположен.
Векторные диаграммы токов, соответствующие двум крайним
положениям переключателя, приведены на рис.24.
- 53 -
Проверка цепей з а ц и т м
током короткого замыкания
Если нагрузка на трансформаторе отсутствует или недостаточ-
на для проверки правильности включения токовых цепей, следует
применять другие способы проверки.
Рис.24. Векторные диаграммы токов диф-
ференциальЕой зашиты твехобмоточного
автотрансформатора с вольтодобавочным
трансформаторам (ВТ) (нагрузка на сто-
роне низшего напряжения отсутствует):
а - положение "1" переключателя ВТ,
п « минимальный; 5 -положение
"22" переключателя ВТ/) макси-
мальный исн
Достаточно большой первичный ток для проверки защиты МО'
хет быть получен установкой с одаой из сторон трансформатора
трехфазной закоротки и подачей с другой стороны пониженного
напряжения. При этом ток, протекавший через трансформатор,
будет равен:	у
1к з V3 (zc + Zr)
(19)
- 54 -
где:	Un - линейное напряжение питающей сети на выводах
проверяемого трансформатора;
Zc - сопротивление источника питания до выводов си-
лового трансформатора, защита которого проверяет-
ся, приведенное к йапряжению источника питания
(ом/фазу);
ZT - сопротивление проверяемого трансформатора, опре-
деляемое из следующего выражения:
,-э	//Я
Z = — .к- - ° - , .У.... ом/фазу	(20)
т 100	Ри	’
н
где UH - номинальное напряжение обмотки трансформатора, к
которой подается питание,кв;
Рн - номинальная мощность трансформатора,Мвщ,
Для того,чтобы при проверке не превысить номинального тока
проверяемого трансформатора, необходимо соблюдать следующее ус-
ловие:
j-KJxi
При проверке от мощного источника питания ток можно опре-
делять по упрощенной формуле, не учитывая zc,
ип
I ,
(22)
В качестве источника питания при испытании защиты током
короткого замыкания может использоваться генератор, работающий
с пониженным током возбуждения, или трансформатор собственных
нужд.
Ниже приводится пример расчета тока в обмотках трансформа-
тора и в цепях дифференциальной защиты, испытываемой током ко-
роткого замыкания при питании от вспомогательного трансформатора,
Пример. Для проверки дифференциальной защиты транс-
форматора 15000 ква, 35+55^/6, бкв, 248Д315 а, ек ж 7,5^ со схе-
мой соединения у/д - II используется трансформатор 320 ква,
- 55 -
б,3+5%/0,23 кв, 29,4/805 а, вк  5,5$. Схема испытания приведена
ка рис.25.
Проверяемая дифференциальная защита включена иа трансфор-
маторы тока 300/5а со стороны 35кв и 2000/5а со стороны 6,6 кв.
Рис.25. Схема проверки токовых цепей
дифференциальной защиты трансформатора
током к.з. от трансформатора собствен-
ных нужд
По выражению (21) напряжение питания для получения у про-
веряемого трансформатора номинального тоха короткого замыкания
при установке эакоротки на стороне 6,6 кв должно быть
(/ /.„.У. . 35 > 2,63 кв.
л 100
- 56 -
При установке закоротки на стороне 35 кв
7,5
6,6 « 495в.
М
100
Следовательно, закоротка устанавливается на стороне 35 кв, а
на обмотку 6,6 кв подается питание 230в от трансформатора 320 ква
При этом по обмотке 6,6 кв проверяемого трансформатора и по об-
мотке 0,23 кв вспомогательного трансформатора будет проходить ток:
т ип =__ _б300 ___________________ ( 6,3 )
6'6	(z„+	I ?73( 6ДЫ63)’ ("О?23") “ 58ба’
где: ZT) - сопротивление вспомогательного трансформатора, приве-
денное к стороне 6,3 кв;
Zrf»-5i5__ ._6х£
ТОО 0,32
6,8 ом;
7,5
Ztz~ “'too
Zr2- сопротивление проверяемого трансформатора,приведенное
к стороне 6,3 кв вспомогательного трансформатора'
6,62	/	6,3	V
------ г----------1	а 163 ом;
15	\	0,23	/
п6т- коэффициент трансформации вспомогательного трансфор-
матора.
Ток на стороне 35 кв:
6,6
зГ
*35
586
ПОа.
Вторичные токи
в цепях защиты
586
на стороне 6,6 кв:
2000/5
1,46а
ла стороне 35 кв
135 =
НО
300/5
3 - 3,2а
Чб
- 57 -
Полученные вторичные токи достаточны для проверки защиты.
При проверке защиты ток, протекающий через вспомогательный
трансформатор ( 586а ) ниже его номинального тока, поэтому ис-
пользование данного вспомогательного трансформатора допустимо.
Указанный метод проверки токовых цепей защиты может быть
применен, если для проведения испытаний выделяется вспомогатель-
ный трансформатор и имеются кабели достаточного сечения. Проклад-
ка кабелей и установка закоротки на большой ток являются трудоем-
кими операциями. Поэтому представляет интерес предложение инж.
Ф.Л.Когана из Сибирского отделения ОРГРЭС, рекомендующего прово-
дить проверку правильности включения токовых цепей дифференциаль-
ной защиты малыми токами короткого замыкания, получаемыми путем
подачи на выводы высшего напряжения испытуемого трансформатора
напряжения 380 в. Поскольку ток на стороне высшего напряжения ис-
пытуемого трансформатора сравнительно небольшой, то питание по-
дается непосредственно от близко расположенной сборки. Закоротка
устанавливается, как обычно, вне зоны защиты со стороны низшего
напряжения силового трансформатора.
На трехобмоточных силовых трансформаторах закоротки целесооб-
разно устанавливать одновременно на двух сторонах.
Векторная диаграмма, являющаяся основным документом, подтверж-
дающим правильность сборки токовых цепей, снимается поочередной
подачей токов от всех плеч защиты с помощью вольтамперфазоинди-
катора типа ВАФ-85 (при токах 0,05а и выше)или фазометра типа ЭЛФ
и астатического ваттметра (при токах 0,1 а и выше). Для повышения
чувствительности приборов можно увеличить подводимый к ним ток с
помощью промежуточных трансформаторов тока, например, типа И-54.
Чувствительность прибора ВАФ-85 может быть повышена путем
обматывания связанного магнитопровода измерительных клещей нес-
колькими витками вспомогательного провода (провод может наматы-
ваться до заполнения окна, но так,чтобы магнитопровод клещей не
размыкался ). Показания прибора при этом увеличиваются пропорцио-
нально числу намотанных витков провода, включаемого в рассечку
токовой цепи на измерительных зажимах.
Напряжение, используемое для снятия векторной диаграммы,долж-
но быть синхронно и иметь то же чередование фаз, что и напряжение
в первичной цепи. Напряжение может быть подано и непосредственно
- 58 -
at выводов испытуемого трансформатора по жилам кабеля газовой за-
щиты или термосигналжэации, но при этом необходимо снизить напря-
жение, подводимое к приборам, до допустимой для них величины с
помощь» понижавших трансформаторов или делителей напряжения.
Предварительный расчет ожидаемых первичных и вторичных токов
производился так же, как указано выше.
Проверка защиты
сбзданием уравнительного тока
между параллельно включенными
трансформаторами изменением
коэффициента трансформации
При наличии на подстанции двух параллельно работающих транс-
форматоров с регулировкой коэффициента трансформации, для провер-
ки. защиты можно использовать уравнительный ток, протекающий при
параллельной работе трансформаторов с разными коэффициентами тран-
сформации (рис.26 ).
Величину уравнительного тока можно определить из следующего
выражения:

(23)
где: Ut и Uz - фазные напряжения на выводах трансформаторов на
вторичной обмотке, т.е. на стороне Н.Н.
Выразим	Ц и U2 в долях номинального напряжения U=cCUH; U,=fiUH. 1	П J	Ц J	п
Сопротивления равны:	трансформаторов, выраженные через ек ,
	е» о Uh  . ЮТ °	(24)
- 59 -
Подставив значение Zr в выражение (23),получим:
ек< ‘	।
100-1Н1	100-1нг
(25)
Рис.26. Проверка токовых цепей дифферен-
циальной защиты трансформаторов уравни-
тельным током
Для трансформаторов с одинаковыми
примет следующий вид:
ек и
уравнение
100 2у= “ёГ"	иГиг		(26)
	* Ц + ^
подставляя Ц >c<UH	и U2=fiUH ,	получим:
ТОО		•	(27)
- 60 -
Пример. Определить на каком ответвлении следует уста-
новить переключатели для создания необходимого уравнительного то-
ка при проверке защити параллельно включенных одинаковых трансфор-
маторов по 20 Мва 110+2x2,5%/Ю, 5 кв, ек = 11,6%.
Для проверки защиты уравнительный ток порядка 0,2-0,3 I
является достаточным.
При установке переключателя ответвлений на одном из трансфор-
маторов в среднее положение ( с£ = I), а на втором в крайнее верх-
нее положение + 5% (fi= 0,95) уравнительный ток по выражению (27)
будет равен:
Т = юо
У 11,6
I - 0,95
I + 0,95
1Н = о-22'*
Такой уравнительный ток достаточен для проверки защиты.
Проверка защиты
импульсами постоянного тока
В тех случаях, когда не имеется возможности проверить правиль-
ность включения токовых цепей дифференциальной защиты первичным
током нагрузки, током короткого замыкания или уравнительным током
проверка может быть проведена подачей импульсов постоянного тока
в обмотки силового трансформатора (jl.6, j1.7] .
Для испытаний используется схема, приведенная на рис.27. На
низкой стороне трансформатора устанавливается закоротка, а на вы-
сокую сторону включением рубильника подаются импульсы постоянного
тока. Миллиамперметром постоянного тока со шкалой 10-20 ма изме-
ряются поочередно отклонения токов в каждой фазе каждого плеча за-
щиты.
Знак и относительная величина отклонений стрелки должны соот-
ветствовать схеме соединений трансформаторов тока и группе соеди-
нений силового трансформатора. Для пояснения на рис.27 показано
направление импульсов тока в первичной и вторичной цепях при замы-
кании цепи. Ток подается в фазы А и В трансформатора.
- 61 -
Рис.27. Проверка токовых цепей дифферен-
циальной защиты трансформатора с группой
соединения обмоток Y/Д - II импульсами
постоянного тока
В табл.З приведены результаты измерений при замыкании цепи
в случае проверки дифференциальной защиты трансформатора У/д - II
при правильном соединении токовых цепей защиты. Плюс миллиампер-
метра при проверке подключался со стороны трансформаторов тока.
- 62 -
ТаблицаЗ
Отклонение стрелки миллиамперметра при проверке
защити импульсами постоянного тока
Импульсы подаются в фазы	Сторона ВН			Сторона НН
	Миллиамперметр			включен в фазу
	Л	В	0	А	В	С
(+)я; (~)в	+ 2	- I	- I	- 2	+ I	+ I
	- I	+ 2	- I	+ I	- 2	+ I
(+)с; (-)а	- I	- I	+ 2	+ I	+ I	- 2
цифры I и 2 соответствуют относительной величине отклонения
стрелки прибора
Проверка защиты
измерением
индуктированного
напряжения в первичной цепи
Этот способ, предложенный в Южном отделении ОРГРЭС инж.Н.Л.
Оахновским позволяет проверить правильность присоединения
токовых цепей при отсутствии первичного тока.
Проверка этим способом производится в следующей последователь-
ности:
I.	Трехфазное напряжение 220 или 380в через регулировочные ав-
тотрансформаторы типа ЛАТР или потенциометры подводится к обмот-
кам реле, как показано на рис.28, согласно чередованию фаз А-В-С.
При напряжении 380в следить, чтобы напряжение, подаваемое на
ВАФ, не превыиало допустимого, либо включить ВАФ через делитель
напряжения.
2.	Производится фазировка вторичных токовых цепей у всех транс-
форматоров тока. Для этого к одному реле (например, фазы А )
подключается одна фаза пониженного напряжения, к реле двух других
фаз напряхение не подключается. На вторичных зажимах всех транс-
форматоров тока производится измерение напряжения между фазой и
Рис.28. Проверка токовых цепей
дифференциальной защиты транс-
форматора измерением индуктиро-
ванных напряжений в первичной
цепи:
а - схема проверки дифференци-
альной защиты трансформатора
YJД - II; О - векторная диаг-
рамма индуктированных напряжений
- 64
землей. На фазе А трансформаторов тока каждой стороны силового
трансформатора должно быть напряжение, равное поданному от источ-
ника питания. На фазах же В и С напряжения не будет или оно будет
значительно меньие, чем на фазе А. После проверки фазы А на все
трансформаторы тока подаются все три фазы напряжения. С помощью
фазоуказателя, подключаемого к зажимам вторичных обмоток трансфор-
маторов тока в порядке чередования фаз А-В-С, проверяется правиль-
ность подключения фаз В и С. Если диск фазоуказателя, подключаемого
поочередно к зажимам трансформаторов тока и к зажимам обмоток реле,
вращается по часовой стрелке, значит вторичные токовые цепи под-
ключены к зажимам трансформаторов тока правильно.
3.	С помощью вольтамперфазоиндикатора типа ВАФ-85 измеряются
величины и фазы напряжения, наведенного на первичных зажимах всех
трансформаторов тока. Для этого на прибор подаются три фазы нап-
ряжения (согласно ранее выполненной маркировке А,В,С) и измеряет-
ся фаза напряжения, индуктированного в первичных обмотках транс-
форматоров тока. При этом зажим прибора ВАФ-85, обозначенный звез-
дочкой, необходимо подключать к одноименным выводам трансформато-
ров тока, которые обращены в одну сторону, например, к шинам (на
рис.28, Q,обозначенные звездочками).
4.	Строится векторная диаграмма напряжений, измеренных на
первичной стороне трансформаторов тока. При правильном включении
токовых цепей векторная диаграмма индуктированных напряжений долж-
на иметь такой же вид, как и диаграмма напряжений, определяющая
группу соединений силового трансформатора. В качестве примера на
рис.28,6 приведена векторная диаграмма индуктированных напряжений
при правильном включении токовых цепей защиты трансформатора У/д-П.
Напряжение, индуктированное в первичной обмотке трансформатора
тока, приближенно определяется выражением:
и
X "'-'’г Пгг Ксх	(28)
где:
ип - напряжение питания (вольт);
птт- коэффициент трансформации трансформаторов тока;
- 65 -
Ксх- коэффициент схемы, равный 1 при соединении транс-
форматоров тока в треугольник, и '/з	- при со-
единении трансформаторов тока в звезду .
Напряжение питания необходимо устанавливать таким, чтобы нап-
ряжение, индуктированное в первичной обмотке трансформаторов тока,
составляло 0,1-1,5 в. Как показали опыты, фаза индуктированного
напряжения может быть измерена прибором ВАФ-85 даже при л =
= 0,045 в. Напряжение питания не должно превышать величину, при
которой наступает насыщение трансформаторов тока.
В табл.4 приведены результаты проверки описанным методом пра-
вильно включенных токовых цепей дифференциальной защиты автотранс-
форматора У/У/Д - I2-II (напряжение питания 125 в).
Достоинством этого способа является то, что он позволяет срав-
нительно просто проверить исправность и правильность подключения
токовых цепей дифференциальной защиты в случаях, когда нельзя вос-
пользоваться более надежным способом проверки первичным током.Не-
достаток хе настоящего способа состоит в том, что группа соедине-
ний силового трансформатора предполагается известной и точно оп-
ределенной. Поэтому, если при определении группы соединений сило-
вого трансформатора или при расцветке фаз допущена ошибка, защита
может быть включена неправильно.
Проверку защиты этим способом следует считать предварительной.
Если после включения силового трансформатора под нагрузку токи в
первичных цепях будут достаточно большими, следует дополнительно
измерить токи небаланса, протекающие в реле, для оценки правиль-
ности включения защиты. В случае сомнения группа соединений сило-
вого трансформатора может быть определена одновременно со снятием
векторной диаграммы индуктированных напряжений по следующей мето-
дике.
После фазировки вторичных токовых цепей подается напряжение
от источника питания по определенной фазировке к первичным обмот-
кам трансформаторов тока со стороны высшего напряжения силов^' ,
трансформатора (рис.29 ).
С помощью прибора ВАФ-85 снимается векторная диаграмма линей-
ных напряжений на стороне высшего и низшего напряжения силового
трансформатора (рис.29,5).
После снятия диаграммы напряжений для определения группы
co
Д
s
d
хэ
CO
Сторона 10,5 кв	О го <4	звезда 8000/5	$ О о ш S о о о	инд. инд. емк. 34	153	88
Сторона НО kb		треугольник 600/5	М)‘1 Ъ0‘1 tzo‘l	инд. емк. емк. 62	178	58
)на 220 кв.	।		треугольник 600/5	О о	емк. емк. 178	60
о rj			о	инд. 60
Наименование		Схема соединений и коэффи- циент трансформации транс- форматоров тока		Напряжение на выводах ЛГЛ2 ’ В 	 			Угол сдвига индуктирован- ного напряжения по отно- шению к напряжению пита- ния Ua6
- 67 -
соединения обмоток силового трансформатора производится снятие
диаграммы индуктированных напряжения (п.п.З и 4 ).
Полученная диаграмма напряжений, определяющая группу соеди-
нений силового трансформатора, сравнивается с диаграммой индук-
тированных напряжений. Совпадение обеих диаграмм (как, например,
на рис.28,5 и 29,5") показывает, что дифференциальная защита
включена правильно.
Рис.29. Проверка группы соединения обмоток силового трансформатора
У/Д - II:
Q - схема проверки; 6 - векторная диаграмма напряжений
При определении группы соединения силового трансформатора с
одновременным снятием диаграммы индуктированных напряжений, напря-
жения питания 220 иди 380в целесообразно подавать непосредственно
на зажимы трансформаторов тока, установленных со стороны высяего
напряжения силового трансформатора. Фазкровка вторичных токовых
цепей (по п.2) должна при этом производиться на трансформаторах
тока стороны низиего напряжения и на зажимах реле. Напряжение на
ВАФ не должно превыиать допустимого, либо включить ВАФ через дели-
тель напряжения.
- 68 -
Литература
I.	"Инструкция по проверке трансформаторов тока, используе-
мых в схемах релейной защиты". Госэнергоиздат, I960.
2.	Айрапетова З.И. Проверка токовых цепей защиты
первичным током от постороннего источника питания."Элек-
трические станции" № 1, I960.
3.	Чечушков Г.Л. Особенности измерения небаланса
дифференциальных защит с реле РНТ-562 и РНТ-563."Электри-
ческие станции" № 6, 1962.
4.	С у с л о в О.В. Оценка токов небаланса в дифзащите
трансформаторов. "Электрические станции", » 1, 1962.
5.	Общая инструкция по проверке устройств релейной защиты,
электроавтоматики и вторичных цепей. Госэнергоиздат,1961.
6.	Рационализаторские предложения, выпуск 67 (предложение
Хомутова Б.А. ), Госэнергоиздат, 1954.
7.	Рационализаторские предложения, выпуск 104 (предложение
Милославского А.М. ), Госэнергоиздат,1957.
8.	ГОСТ 401-41.
9.	Сахновский Н.Л. Информационное сообщение
№ Э-б/63. "Проверка напряжением коэффициента трансформа-
ции и схем соединения трансформаторов тока и их цепей",
БТИ ОРГРЭС, 1963.
замеченные опечатки
Стра- ница	Строка	Напечатано	Следует читать
36	9 сверху	...витков уравнитель- ной определяется...	...витков уравнительной обмотки определяется...
37	13 сверху	...плечо с меньшим током...	...плечо с большим током...
46	4 снизу	...тока набаланса...	...тока небаланса...
К заказу № 34/63
