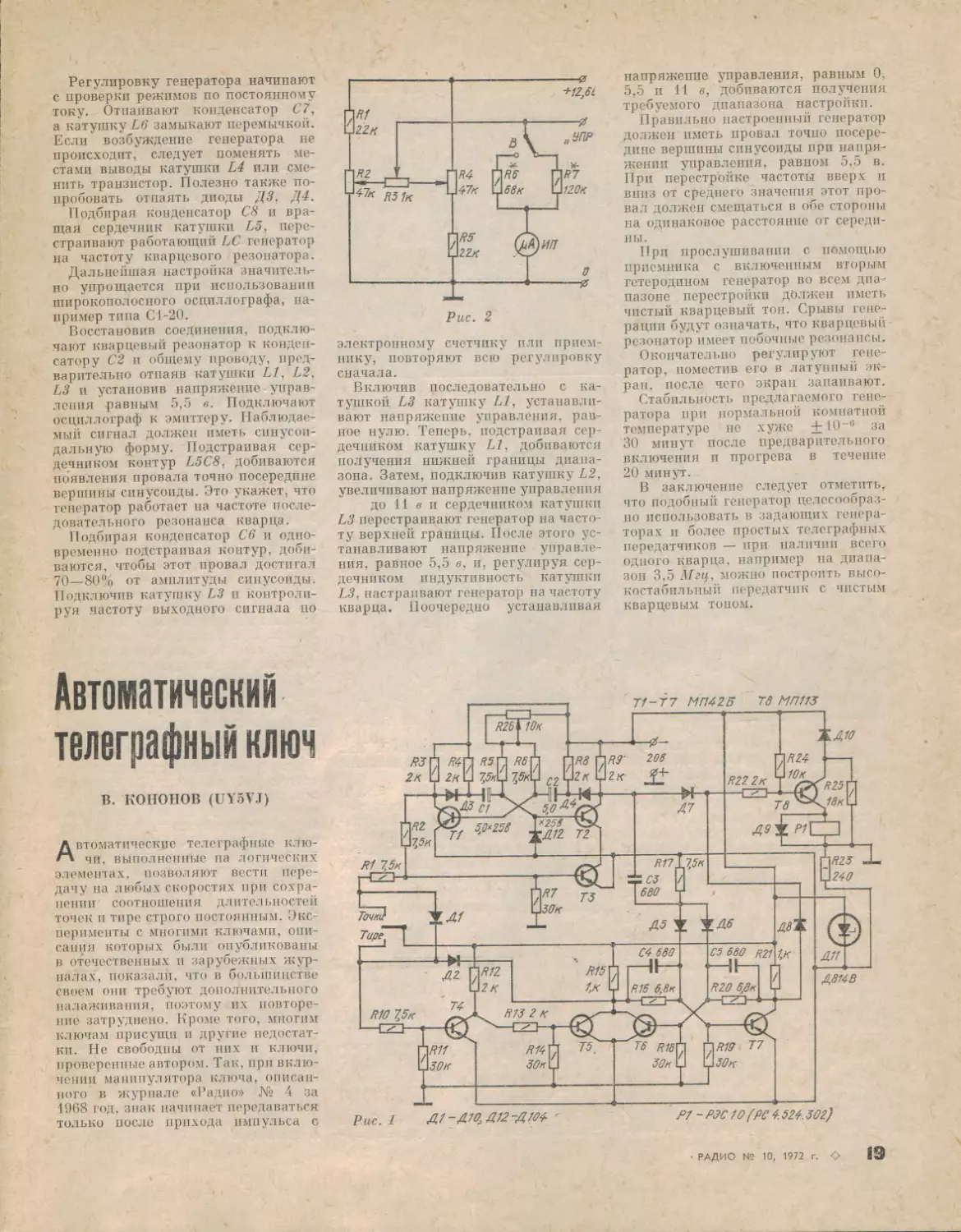

Регулировку генератора начинают с проверки режимов по постоянному току. Отпаивают конденсатор С7, а катушку L6 замыкают перемычкой. Если возбуждение генератора не происходит, следует поменять местами выводы катушки L4 или сменить транзистор. Полезно также попробовать отпаять диоды ДЗ, Д4,
Подбирая конденсатор С8 и вращая сердечник катушки L5, перестраивают работающий LC генератор на частоту кварцевого резонатора.
Дальнейшая настройка значительно упрощается при использовании широкополосного осциллографа, например типа С1-20.
Восстановив соединения, подключают кварцевый резонатор к конденсатору С2 и общему проводу, предварительно отпаяв катушки LI, L2, L3 и установив напряжение управления равным 5,5 в. Подключают осциллограф к эмиттеру. Наблюдаемый сигнал должен иметь синусоидальную форму. Подстраивая сердечником контур L5C8, добиваются появления провала точно посередине вершины синусоиды. Это укажет, что генератор работает на частоте последовательного резонанса кварца.
Подбирая конденсатор С6 и одновременно подстраивая контур, добиваются, чтобы этот провал достигал 70—80% от амплитуды синусоиды. Подключив катушку L3 и контролируя .частоту выходного сигнала по
электронному счетчику или приемнику, повторяют всю регулировку сначала.
Включив последовательно с катушкой L3 катушку Ь1Ч устанавливают напряжение управления, равное нулю. Теперь, подстраивая сердечником катушку L1, добиваются получения нижней границы диапазона. Затем, подключив катушку L2, увеличивают напряжение управления до 11 ей сердечником катушки L3 перестраивают генератор на частоту верхней границы. После этого устанавливают напряжение управления, равное 5,5 е, и, регулируя сердечником индуктивность катушки L3, настраивают генератор па частоту кварца. Поочередно устанавливая
напряжение управления, равным 0, 5,5 и И е, добиваются получения требуемого диапазона настройки.
Правильно настроенный генератор должен иметь провал точно посередине вершины синусоиды при напряжении управления, равном 5,5 в. При перестройке частоты вверх и вниз от среднего значения этот провал должен смещаться в обе стороны на одинаковое расстояние от середины.
При прослушивании с помощью приемника с включенным вторым гетеродином генератор во всем диапазоне перестройки должен иметь чистый кварцевый тон. Срывы генерации будут означать, что кварцевый резонатор имеет побочные резонансы.
Окончательно регулируют генератор, поместив его в латунный экран, после чего экран запаивают.
Стабильность предлагаемого генератора при нормальной комнатной температуре но хуже + 10~6 за 30 минут после предварительного включения и прогрева в течение 20 минут.
В заключение следует отметить, что подобный генератор целесообразно использовать в задающих генераторах и более простых телеграфных передатчиков — при наличии всего одного кварца, например на диапазон 3,5 Мгц, можно построить высо-костабильпый передатчик с чистым кварцевым тоном.
Автоматический телеграфный ключ
В. КОИОНОВ (UY5VJ)
Автоматические телеграфные ключи, выполненные на логических элементах, позволяют вести передачу на любых скоростях при сохранении соотношения длительностей точек и тире строго постоянным. Эксперименты с многими ключами, описания которых были опубликованы в отечественных и зарубежных журналах, показали, что в большинстве своем они требуют дополнительного налаживания, поэтому их повторение затруднено. Кроме того, многим ключам присущи и другие недостатки. Не свободны от них и ключи, проверенные автором. Так, при включении манипулятора ключа, описанного в журнале «Радио» № 4 за 1968 год, знак начинает передаваться только после прихода импульса с
