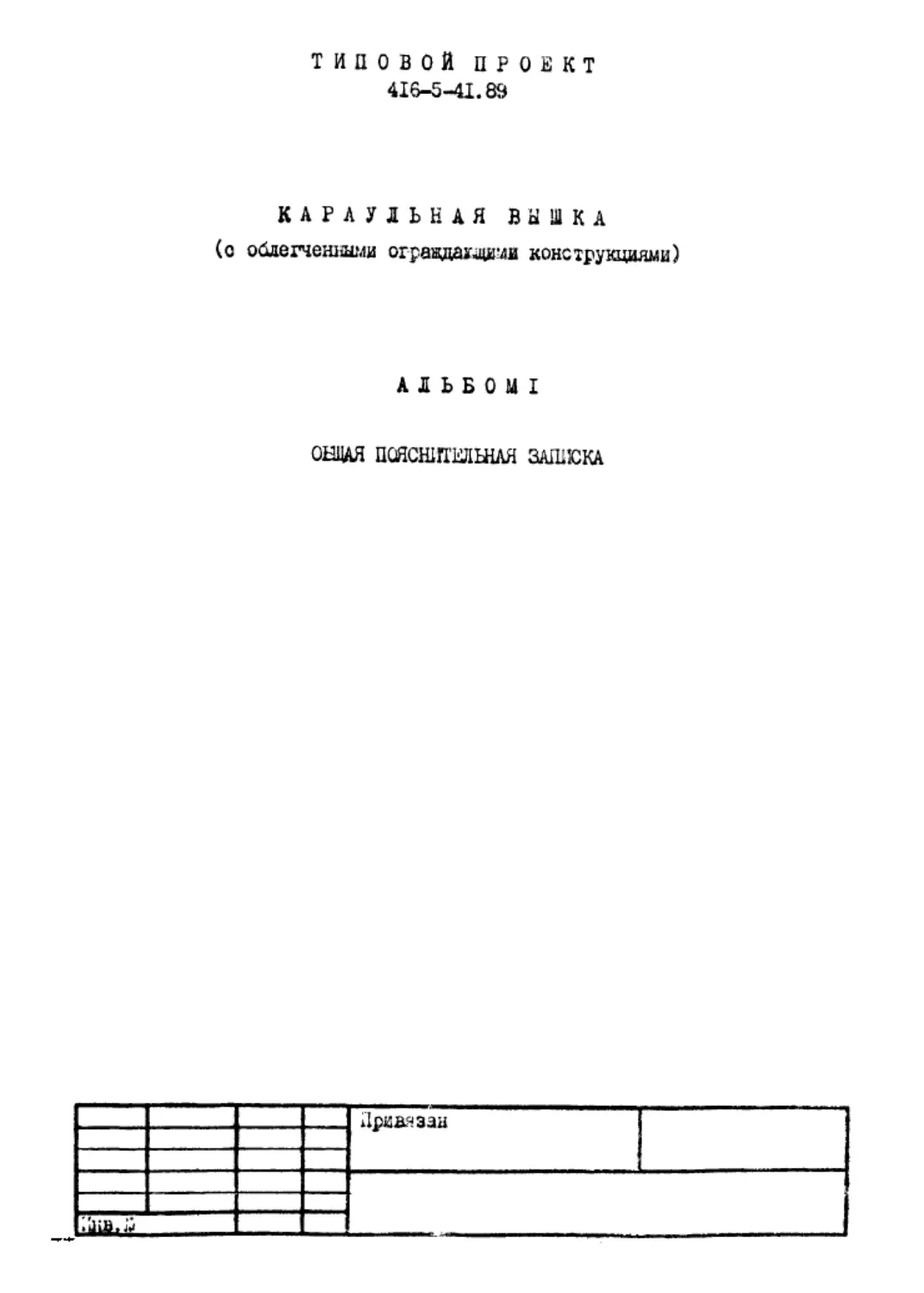

ТИПОВОЙ ПРОЕКТ
4I6-5 -4I .89
КАРАУЛЬНАЯ ВЫШКА
(о облегченными огращдащими конструкциями)
АЛЬБОМI
ОБЩПОЯСНПШЭДАЯ ЗАПИСКА
Привязан
скатерти салфетки

ТИПОВОЙ ПРОЕКТ
416-5 -41 .89
КАРАУЛЬНАЯ ВЫШКА
('с облегченными ограждающими конструкциями)
АЛЬБОМ I
ПЕРЕЧЕНЬ АЛЬБОМОВ
Альбом 1
ПЗ
Общая пояснительная записка
Альбом 2
АР
Архитектурные решения
юг
Конструкции железобетонные
юл
Конструкции металлические
ов
Отопление
ЭГЛ Силовое электрооборудование
эо
Электрическое освещение
сс
Связь и сигнализация
Альбом 3
с
Сметная документация
в;л
Ведомости потребности в материалах
со
Спецификации оборудования
РАЗРАБОТАН
Проектным институтом
"КШТ1ПРОРУДА"
УТВНРЗ Д2П
Мшгчерметом СССР
Приказ от 12.11.87 Л 1082
ВВЕДЕН В ДЕЙСТВИЕ
Мишлетом СССР
Приказ от 27.06 .90 3 53В
Директор института
Главный инженер проекта
/I
Н.М,Гордиенко
В,К.Сериков
Привязан
Пив.

А
л
ь
б
о
м
I
СОДЕРЖАНИЕ
а
I.
ОНЦАЯ ЧАСТЬ
Стр.
4
2.
основныеш ш уш ш т зт показатели
5
3.
ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ
7
3.1 .
Общие данные
7
3.2 .
Электроснабжение и электрооборудование
7
3 .2 .1 . Электроснабжение
7
3 .2 .2 . Силовое электрооборудование
8
3 .2 .3 . Электроосвещение
8
3.2 .4 . Молниезащита
9
3.2 .5 . Заземление
9
3.3 .
Связь и сигнализация
9
3 .3 ,1 . Телефонная связь
9
3.3 .2 . Пожарная сигнализация
10
4.
СТРОИТЕЛЬНЫЕ решения
10
4.1 .
Общие положения
10
4.2 .
Конструктивные решения
10
4.3 .
Отопление и вентиляция
II
5,
ОХРАНА ОКРУЛАЩЕЙ СРЕДУ
II
6.
РЕКОМЕНДАЦИИПО ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА I I
6.1 .
Общие даншэ
II
"""
Г^рмоэми
[Инф.Щ_______ 1
ТП 416-5-41.89-ПЗ
ГИИ ~ Сериков
f-r ,
I
Я
•
Общая пояснительная
записка
Сгммя| Лист 1 Листов
ГТров.
Р1ТIТ5__
[Разрао
ШГИПРОРУДА
м V_____ _____
I _____ J
41Г5ПП1иЯ1ШИ$15
—т—
|
j г.лзуькии
|
Коте '«мм
Ферм* А4

А
л
ь
б
о
м
I
6.2 .
Методы производства работ
12
1
6.2 .1 . Зешдтные работы
12
31
6 .2 .2 . Возведение монолитных бетонных и
1
железобетонных конструкций
13
I:
6.2 .3 . Монтаж сборных бетонных и железо­
бетонных конструкций
13
3
|
6 .2 .4 . Кровелышо работы
14
1
\
6.2 .5 , Устройство полов
14
i
1
6,2 .6 . Отделочные работы
14
|
6.3 .
Техника безопасности
15
!
1
!
6.4 .
Противопожарные мероприятия
15
|
1
ПоWMldtl
Им». V4
ТП 416-5-41.89-ТО
}5
!s
з
*t
1I
Колмрсм-
Формат А*
Ймм?
и>ч—гя^
О
Lli

П
в
д
Г
;
J
L
i
f
i
J
I
T
t
.
А
л
ь
б
о
м
Iс ОВЦЛЯ ЧАСТЬ
Типовой проект караульной валки выполнен 2 соответствии
с заданием на разработку типового проекта поверхностных базис­
ных складов взрывчатых; материалов с годовым расходом взрывча­
тых веществ до I; 10 и 20 тыс«тонн, утвержденным заместителем
Министра черной металлургии СССР 10.06,86; технологическим
заданием на разработку типовых проектов зданий к сооружений
постоянных поверхяосг.г-:. силадов взрывчатых материалов, сос­
тавленным институт'.--
*- ’орногс дела ГЛинчермета СССР совместно
со всесоюз1П!м научно-исследовательским институтом безопаснос­
ти труда в горнорудной промышленности (ШЛЛБТГ) и согласован­
ным Госгорте.шадзором СССР письмом от 11.08,87 й 26-0/100;
на основании проекта, утвержденного приказом Минчсрмота СССР
от 30.IT,07 !Ь 1082; с соблюдением тх'обоваплй " Ндипых правил
безопасности при взрывных работа:: “ ; '' Инструкции по охрана
взрывчатых материалов на поверхностных окладах и в карьера х м,
согласованной Госгортехнадзором СССР, МЗД СССР и утворгдо'.ргс»*
Миичормотпм СССР 22,11,74*действующих строитолыр.!7 норм и пра­
вил , ДИГЛКТ1Ш Ш Х писем и приказов о тговищошш тробопанил к
сохранности взрывчатых .латерсалов,
Караулт/ия вышка "радназначона для .размещения вооружен­
ного поста с целою .у.ад:.-,чения
охраны подступов к складу,
проходов и проездов гл территорию склада.
Типовой пре т разработан для поверхности;гх складов взрыв­
чатых матергад/юв и ..г
применяться для других объектов.
Проект разадботан дли условий:
расчетная зк:-:*т температура наружного воздуха минус ЗС°С;
вое снегову г ^ покрова для Ш географических) района - Т,0 кПа
( 100 кге/ьй ;;
рольеф территории ••спокойный;
1
т*я вттштштшталя
П*>«ч*ви
d
Иив. UB
1
1
ТП 4I6-5 -1T .89--ПЗ
Келкроздя
Форм*'- А4

r
*
v
,
n
.
*
~
p
*
a
L
a
*
i
s
i
А
л
ь
б
о
м
I
5
ветровое дазлвкяе для I географического района - 0*23 кГ(а
( 2.3 кгоДб 5j тип местности В.,
Грунтовое вода на площадке отсутствуют, грунты нэ&учи-
кистые, непрссадочныо со следушиш нормативными характерис­
тиками:
угол внутреннэго трения % - 0,49 рад, ( 23е );
нормативное удельное оцепление Си а 2 кПа ( 0,02 кгс/см2 )?
модуль деформаций 3 - 14,7 Ш а ( 150 кгс/е?.£ );
плотность грунта
£ -1,8 т/мЗ;
коэффициент надежности по грунту Кг - I,
Здание не рассчитано на строительство в районах с сейс­
мичностью более 6 баллов, на территориях, подработанных гор­
ными выработками и в районах вечной мерзлоты.
Караульная вшжа размещается в запретной зоне у охран­
ного ограждения склада взрывчатых материалов.
Необходимое количество караульных вышек определяется в
зависимости от рельефа местности я размеров территории скла­
да по согласованно с местными органами милиции.
2. ОСНОШл? ТЕЖСПСО-ЭКаЮДГШСГЗ показатели
Наименование показателей
Показатели
проекта
базовые
I
О
1
1L .... 3
_
Общая, сметная стоимость, тыс.руб .
3,4:;
3,58
в т.ч . стоимость строительно-мон ­
тажных работ
3,27
3,43
оборудования
0,14
0Д5
« M L чПЖЯЧЗ»
[

А
л
ь
б
о
м
I
I
2
3
Стоимость строительно-монтажных работ
на I М2 общей площади здания, руо.
1277,3
1324,3
Стоимость строительно-монтажных работ
на I м3 строительного объема, руб,
342,8
359,5
Общая площадь, М2
2,59
2,59
Строительный объем, м3
9,54
9,54
Трудозатраты построечные, че л. - ч .
304
319
То жа, на I млн,руб, строительно-мон­
тажных работ, чел.- ч .
92966
93003
То же, на I шй общей площади, чел.- ч.
117,4
123,2
То же, на I м3 строительного объема,
чел.-ч.
31,90
33,44
Материалоемкость:
цемент, т
1,69
1,77
цемент приведенный к М400, т
1,67
1,75
То же, на I млн.руб. строительно-
монтажных работ, т
510,7
510,2
То же, на I r/й общей площади, т
0,64
0,67
Сталь, т
2,89
3,03
Сталь, приведенная к классу A-I и
Ст.З, т
2,99
3,14
То же, на I млн.руб. строительно-
монтажных работ, т
914,4
915,4
Тоже,наI
общей площади, т
1,15
1,21
Лесоматериалы, приведенные к круг­
лому лесу, N<3
1.3
1.4
Примам
Им». Ш
Ц.89-ПЗ
ItSl
5
Келиршмя
Фармп А4

А
л
ь
б
о
м
То ж е, на I млн.руб, строительно­
монтажных работ, м3
397,6
408,2
Тож, наI ыйобщейплощади, м3
0,50
0,54
Годовой расход электроэнергия,
мВт.ч,
15,0
—
Потребная электрическая мощность,
кВт
5,16
.
3. ТЕХНОЛОПЯЕСКЙЕ ЕЗШШЯ
3 .1 . Общие данные
Караульная вышка предназначена для размещения поста по ох­
ране объектов поверхностного склада взрывчатых материалов и под­
ступов к нему.
Вышка состоит из смотровой площадки, расположенной на высо­
те не менее 3-х метров, утепленной будки с круговым обзором,
опорных стоок я лостницы.
На караульной вышке предусматривался два поисковых про­
жектора для освещения в ночное время запретной зоны и доступов
к складу, сродства связи и сигнализации с караульным помещени­
ем, электронагревательные приборы, электрошгафон и стул пово­
ротный,
гI
S1
3.2. , Электроснабжение и электрооборудование
3 .2 .1 . Электроснабжение
Электроснабжение электроприемников предусматривается от
наружных сетей напряжением 380/220 В.
По степени надежности электроснабжения электроприомкикя
Лршямм
Им. на
КомфвмГ
ТП 416- 5-41,89-ПЗ
"фермяА4
JWr
6

вышки относятся к потребителям 1П категории по ПУЗ
Основные показатели силового обот^/довапик и злектроосвещо-
ния:
Установленная мощность, кВт - 5 , 16
б том числе:
электрического осбэщонря, кВт - 1 , 1 6
Потребляемая мощность, кВт - 5 ,13
в том числе:
электрического освещения, кЗт - 1 Д 6
Годовой электрсэнергии, мВт.ч.
-
0,015
в том числе:
на электрическое освещение, мВт.ч.
-
0,0035
Средневзвешенный коэффициент мощности - 1 , 0
3 , 2 . 2 , Силовое электрооборудование
Элэктроснабжиио кар-дульной вышки предуактриваотаг и и
ниэксвсльтного щита трансфертно глоГт подстанции о/ОДквсг лу
хозаземл^шюй нейтраль»,
Потребителями олохтрооиоргии являются приборы элсктроото-
плегаш.
Распределительна;! есть в ыпашется проводом ЛИВ в трубах.
В качество зсщптных мер по технике безопасности прсдусмоТ'
рсно зазегдяониз всех металлических частой электрооборудовании,
нормально по ис.::од?п..>гссл под напрясяониом. Для зазомжшдо необ­
ходимо использовать пулевой провод сети к стальные трубы элзктр
проводки.
3.2,3. Элсктроосзощопяи
Напряженно сети освещения « 220 В,

Освещенность помещения соответствует СЯШ П-4 -79.
На ограждении караульной вышки предусмотрена установка
двух поисковых прожекторов.
В качестве распределительного щита предусмотрен щиток
ЯОУ-8501.
Осветительная распределительная сеть выполняется проводом
АГШВ скрыто9 .проводом АПВ в трубах, кабелем АВВГ на скобах.
Высота установки пал полом выключателей - 1,5 м, розет­
ки-0,ом,щитка-1,8мдоверха.
3,2.4 . Мелклезащита
Молниезащита при И степени огнестойкости здания не требу­
ется в соответствии с СИ-305-77, таблица I, п,4 при А/ = 0,03
(0,1<N<2).
3.2 .5 . Заземление
StUpiTHoe заземление электрооборудования и сгетияьншсов вы­
полняется при немощи нулевых проводников распределительной соти
иди отдельных проводников, пролоа&гашх от распродедитолипп? жа-
фов типа ПРИ, корпуса которых через четвертые лида я оболочки
питающих кабелей соединяются с контуром заземления шипящей
подстанции.
Обслуживание и ремонт электрооборудования здания должны
производиться персоналом, обедужившадигл энергетическое хозяй­
ство склада Езр,-тчат'гх материалов, б состав которого будут вклю­
чены караульные витки.
-J
3.3 . Связь и сигнализация
3.3,1. Телефонная связь
Количество включаемых телефонных аппаратов - I шт,
Форmmм

А
л
ь
б
о
м
По
Ввод необходимо произвести кабелем ТПП, абонентскую сеть
выполнить проводом ТРП.
3 .3 . 2 . Пожарная сигнализация
Проектируемая система автоматической пожарной сигнализации
предназначена для обнаружения пожара и сообщения о возникнове­
нии на приемную станцию типа "Топаз", располагаемую в карауль­
ном помещении поверхностного склада взрывчатых материалов.
В помещении вышки устанавливается, после размещения светиль­
ников, извещатель ИТМ.
Проводка к извещателю выполняется проводом ТРП.
Все работы по монтажу устройств пожарной сигнализации не­
обходимо выполнять в соответствии о требованиями ВСН-25 -09 .63/35 .
4. СТРОИТЕЛЬНЫЕ РШЕНИЯ
4.1 . Общие положения
Степень огнестойкости здания - П, Класс ответственности - П.
За условную отмотку 0.000 принята отметка чистого пола по­
мещения караульной вышки. Пол помещения на высоте 3,15 м над
планировкой.
4.2 . Конструктивные решения
Стони караульной вышки приняты из легких утепленных трех-
слойшх питов. Щита изготовлены из асбестоцементных плоских
листов, обшитых по металлическое каркасу с утеплителем из
мшюраловатшх плит. Перекрытие, наружные площадки, стойки
опор приняты металлическими. Покрытие запроектировано из трех­
слойного щита с обшивкой с наружной стороны профилированным
листом.
Правами*
Им. Mi
ТП 4IG-5 -4I .89-ПЗ
Копиром*
А4
Лист
9

П
о
д
и
.
*
л
*
т
Ц
м
м
.
т
т
.
А
л
ь
б
о
м
I
Е
фундаменты металлических стоек приняты монолитные железо-
бетонные.
При привязке проекта чертежи фундаментов подлежат корректи­
ровке с учетом местных геологических и гидрогеологических усло­
вий и глубина промерзания грунта.
При производстве работ в зимних условиях необходимо руко­
водствоваться указаниями и требованиями соответствующих разде­
лов действующих норм на строительно-монтажные работы в зимних
условиях.
4 .3 . Отопление и вентиляция
В помещении запроектировано электроотопление, обеспечиваю­
щее внутреннюю температуру воздуха +18°0. В качестве нагрева­
тельных приборов принята печи электронагревательные ПЭТ- 4 .
Расход тепла на цели отопления составляет 4 кВт.
Проветривание помещения караульной вышки осуществляется
|
через неплотности световых проомов и открывающиеся фрамуги
f
окон.
J
5. ОХРАНА ОКРТЕАЩЗЯ СРЕД!
Принятая проектом технология производства работ в карауль- |
ной зшлке исключает загрязнение территории.
I
']
6 . РЕКОМЕКДЩИП ПО ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА
]
6.1 . Общио данные
Проект оргаклзацяя строительства разрабатывается проект­
ной организацией при привязке типового проекта к конкретным
условиям строительства.
Состав, содержание, порядок разработки проекта организации
Принм
S
1
Ии*. М»
Лист
та 416-5-41.89-ПЗ
10

А
л
ь
б
а
м
строительства должен соответствовать требованиям СНиЛ 3.01.01-85 i \
" Организация строительного производства и.
I|
При привязке типового проекта разрабатывается строительный ! |
генеральный план с расположением постоянных сооружений, участ-
!
ков для размещения временных инвентарных зданий и сооружений,
[
постоянных и временных автомобильных дорог, основных инженерных
1
коммуникаций, складов, монтажного крана.
|
Строительная площадка должна иметь ограждение, достаточное
|
освещение, благоустроенные санятарно-бытовые помещения.
J
При выборе передовых методов технологии и организации стро­
ительства приняты основные положения:
а) достижение непрерывности и поточности в производство
строительно-глоитаазшх работ;
б) примотгоиио в строительстве полуфабрикатов, завозимых
на стройплощадку централизованно.
6,2.
. Методы производства работ-
6.2.1 . Земляные работы
Производство земляных работ ведется в сухих грунтах. Раз­
работка траксел под Фддаменти ведется без креплекдг: с пешщьп
экскаватора ЭО-2621Л. 1'рутизна откосов принимается согласно
приложения 3 СЯШ 3.03,01-57 "Зошвпшо сооружения, основания
и фундамент::4,
Весь раорабст'.испй грунт вывозится за предел: строительной
площадки автотранспортом к используется в дальнейдом для обрат­
ной засыпки.
Обратную засыпку пазух фундаментов необходимо выполнять
mocthlti.'j: грунтами с послойным уплотненном. Объем скелета грунта

Земяяше работа должны вестись э соответствия с требоваяи-
я ш СКиЛ 3*02.01-87*
6 .2 .2 . Возведение монолитных беконных и
железобетонных конструкций
Работы по возведению монолитных бетонных и железобетонных
конструкций должны выполняться в соотв етствии с требованиями
СНгЛ 3«03.CZ -37 "Несущие и ограждающие конструкции", раздел 2
"Бетонные работы".
Транспортирование и подачу бетонных смесей следует осущест­
в лять сг.еДяалязкроватями средствами, обеспечивающими сохранение
задатгнх свойств бетонной смеси. Состав бетонной смеси, приго­
товление, правила приемки, методы контроля и транспортирование
должны соответствовать требованиям ГОСТ 7473-85 .
Все конструкции я их элементы, закрываемые в процессе по­
следующего производства работ (подготовленные основания конст­
рукций, арматура, закладные изделия я д р Л, а также правиль­
ность установка я закрепления опалубки и подлерииэагелх ее э ле­
ментов, должны быть принята в соответствии со СНиП 3,03 .01 -87 .
К ?/гесту укладки бетон подается при помощи бадьи автомобиль­
ным краном.
Уплотнение бетонной смеси выполняется глубинными it площа­
дочными вибраторами.
6 .2 .3 , Монтаж сбортгх бетонных и
железобетонных конструкций
Монтаж конструкций здания караульной вычти осуществляется
при помощи строительного крана типа. К-67 со стрелой длиной Я,4 м.
Приема**
Ми., т
ТП416-5 -4
С
П
с
о
.
»
-
»
Лист
12
Кохмроч *
Форм» А4

А
л
ь
б
о
м
14
Сборные конструкции доставляются к месту монтажа автотранс­
портом.
При производстве работ по монтажу сборных железобетонных и
бетонных конструкций необходимо руководствоваться указаниями
СНиП 3.03 .01 - 87 " Несущие и ограждающие конструкции ” , раздел 3
" Монтаж сборных железобетошшх и бетонных конструкций " .
6 .2 . 4 . Кровельные работы
Кровельные работы намечается начинать при наличии готовнос­
ти площади покрытия•
При выполнения операций по устройству кровли необходимо ру­
ководствоваться указаниями СНиП 3 ,04 .01 -87 " Изоляциошше и от­
делочные покрытия " , раздел 2 " Изоляционные покрытая и кровли " .
6.2 .5 . Устройство полов
Грунтовое основание под полы должно быть уплотнено в соот­
ветствии со СНиП 3 .02 .0 1 -8 ? " Земляные сооружения, основания и
фундаменты " . Работы по устройству полов следует производить в
соответствии со СНйП 3.06 .03 -85 ( раздел 7 ).
6 . 2 .6 . Отделочные работы
Внутренние штукатурные работы производятся механизирован­
ным способом с использованном штукатурных агрегатов, обеспечи­
вающих подачу и нанесение раствора с помощью растворонасосов.
Окраска масляными составами выполняется по сухим поверх­
ностям в несколько тонких слоев.
Отделочные работы ведутся с инвентарных лесов, подмостей
и специальных столиков.
Им*. М\'
ТП 416—5—41.139-ПЗ
Лист
13
Копиром*
Форм*? А4

А
л
ь
б
о
м
I
При производстве отделочных работ необходимо соблюдать
требовании СНиП 3 .04 .0 1 - 8 7 " Изоляционные и отделочные покры­
тия ”, раздел 3.
6 .3 . Техника безопасности
Организация рабочих мест должна обеспечивать безопасность
выполнении работ. Рабочие места необходимо оборудовать огражде­
ниями. Строительная площадка должна бить в томное в реш освеще­
на.
J
Строительные машины устанавливаются и закрепляются в поло­
жении, исключающем их опрокидывание или самопроизвольное сме­
щение . Расположение материалов на расстоянии менее I м от бров­
ки траншеи не допускается.
При устройстве, эксплуатации и ремонте временных электро­
сетей и установок обязательно соблюдение ” Правил устройства
электроустановок " и " Правил техники безопасности при эксплу­
атации электрических установок в промышленных предприятия:: ” .
Строительно-монтажные работы должны выполняться в строгом
соответствии со СПяП Ш-4-80х " Техника безопасности в строи­
тельстве " .
6 .4 . Противопожарные мероприятия
Строительно-монтажные- работы должны выполняться в строгом
соответствии с требованиями ГОСТ 12.1 .004 -85 " Пожарная безо-
|
пасность. Общио требования " я " Правил пожарной безопасности
||
при производстве строительно-монтажных работ " ППБ-05-36 с
j
учотом следующих основных положений:
-
администрация объекта совместно со строительно-монтажной орга­
низацией обязана разработать мероприятия по обеспечению пожар­
ной безопасности и назначить приказом ответственных за их ви-
Прмвлми
ТП 41 6- 5 -41 .80-ПЗ
Иив. МВ
Копировав

А
л
ь
б
о
м
полноиие от заказчика я подрядной организации;
-
но. допускать производства отроитолыю-мпнташшх работ при от­
сутствии противопожарного водоснабжения, дорог, подъездов и
связи;
-
обеспечить пожаробезопасную эксплуатацию приборов отопления,
теплопроизводящих установок, электросетей и электроустановок;
-
обеспечить исправное содержание и постоянную готовность сред­
ств пожаротушения, обучить рабочих и служащих правилам примене­
ния указанных средств,
I

Госстроя СССР
Центральздй «гнститут типового ?фовк^чройаняя
МИЮг1й шиал
£20123, г.Минск, ул.О.Хоруаей, 13/52
Ся&м и печать
Згшаэ Jf>
Инз.»
199 г.
экз.^7
Тир.
Типовой проект 416-5 -41.89
