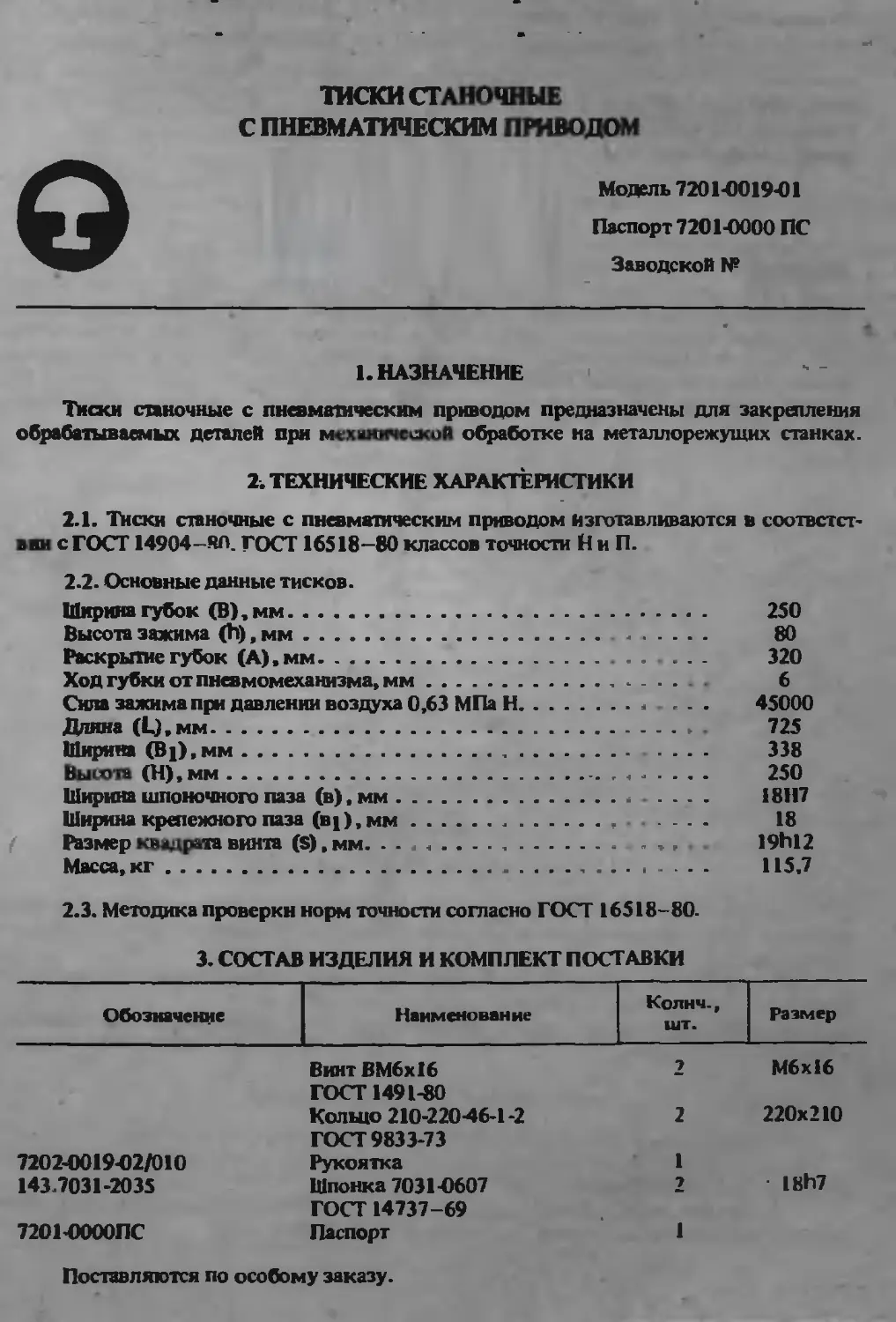

ТИСКИ СТАНОЧНЫЕ
С ПНЕВМАТИЧЕСКИМ ПРИВОДОМ
Модель 7201-0019-01
Паспорт 7201-0000 ПС
Заводской №
1.	НАЗНАЧЕНИЕ
Тиски станочные с пневматическим приводом предназначены для закрепления
обрабатываемых деталей при механический обработке на металлорежущих станках.
2.	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1.	Тиски станочные с пневматическим приводом Изготавливаются в соответст-
вии с ГОСТ 14904-RO. ГОСТ 16518-80 классов точности Н и П.
2.2.	Основные данные тисков.
Ширина губок (В), мм....................................... 250
Высота зажима (Й), мм....................................... 80
Раскрытие губок (А), мм........................... ...	320
Ход губки от пневмомеханизма, мм.................. . .	6
Сила зажима при давлении воздуха 0,63 МПа Н....... ...	45000
Длина (L),mm................................................. 725
Ширина (Bj),mm............................................... 338
Высота (И), мм..............................................  250
Ширина шпоночного паза (в), мм.................... ....	18Н7
Ширина крепежного паза (bi), мм................... ....	18
Размер квадрата винта (S),mm. . . .......................... 19hl2
Масса, кг..................................................   115,7
2.3.	Методика проверки норм точности согласно ГОСТ 16518-80.
3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ
Обозначение	Наименование	Колнч., UJT.	Размер
	ВинтВМ6х16 ГОСТ 1491-80	2	М6х16
	Кольцо 210-220-46-1-2 ГОСТ 9833-73	2	220x210
7202-0019-02/010	Рукоятка	1	 18h7
143.7031-2035	Шпонка 7031-0607 ГОСТ 14737-69	2
7201-ООООПС	Паспорт	1
Поставляются по особому заказу.
Размер
Наименование
Болт /002-2550 ГОСТ 13152-67
Гайка М16 ГОСТ 59’27-70
Шайба 2.16.05-05 ГОСТ 11371-78
Копии.,
шт.
2
2
2
М16х55
М16
16
4.	УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Устройство тисков показано на рисунке.
Принцип работы тисков с пневмоприводом модели 7201-0019-01 заключается в
следующем: сжатый воздух под давлением до 0.63 МПа поступает в пневмоцилиндр,
встроенный в стол делительный тисков, и перемешает поршень. Поршень посредст-
вом клинового и рычажного механизмов сжимает пакет тарельчатых пружин ГОСТ
3057-79 7. Подвижная губка 6 с помощью рукоятки 3 подводится к закрепляемой
детали. При прекращении подачи сжатого воздуха в пневмоцилицдр пружины по-
средством втулки 9 и винта 6 перемещают подвижную губку и зажимают обрабаты-
ваемую деталь.
Тиски станочныес пневматическим приводом модели 7201-0019-01:
1 — корпус; 2 — губка накладная рифленая; 3 — губка подвижная; 4 — рукоятка;
5 — стол делительный; Ь — винт; 7 — втулка; 8 — вннт регулировочный; 9— пакет
т.рг-пьчатых пружин
5.	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
5-1 Цля обеспечения максимальной силы зажима при работе на тисках с пневма-
тическим приводом необходимо при каждом зажиме подвижную губку подводить
вплотную к детали.
5.2.	Не менее одного раза в 6 месяцев необходимо проверять силу зажима дина-
мометром камертонного типа с жесткостью не ниже 10 тонн.
5.3.	Поворот корпуса тисков относительно стола делительного при разжатых
губках не допускается.
6.	УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
6.1.	Перед установкой на стол станка тиски подлежат расконсервации.
6.2.	Установка тисков на столе станка осуществляется с помощью шпонок, креп-
ление - с помощью болтов по ГОСТ 13152-67.
6.3.	Смазку hi равляюц их корпуса и винтовой пары производить один раз *
смену с предварительной очисткой этих мест от стружки и грязи.
6.4.	Характерной неисправностью в работе тисков ш« "*я потерт хода подвиж-
но* губки от пневмопривода. Причиной является остаточная деформация тарельчатых
пружин или утечка воздуха через уплотненна. Неисправность устраняется заменой
комплекта тарельчатых пружин или уплотнений.
Разборку тисков длп смены уплотнений. производить в следующем цррядке:
сжать губкп тисков (допускается с деталью) пневмоприводом или вручную; отклю-
чить пневмопривод; отвернуть четыре гайки М16 и снять делительный стол; подачей
воздуха давлением 0.05 МПа в пневмсцнпвидр извлечь поршень.
6.5.	При х'становке гзршда необходимо предусмотреть, чтобы вырез в поршне
находился напротив отверстия входа воздуха в цилиндр.
6.6.	Регулирование усилия зажи .а в тисках про.1 водить винтом 5, изменяя
предварительный натяг комплекта тарельчатых пружин.
6.7.	Поворот тисков на столе делит льном производить в следующем порядке:
сжать губки тисков (допускается при установленной обрабатываемой детали), осво-
бодить четыре гайки Ml6, повернуть корпус тисков относительно делительного стола
на требуемый угол, зажать гайки М16. Поворот корпуса тисков относительно стола
при разжатых губках не допускается.
6.8.	При каждом зажиме детали необходимо подводить подвижную губку вплот-
ную к зажимаемой детали с помощью рукоятки.
6.9.	Тиски должны храниться в закрытом помещении, в котором отсутствуют
пары кислот и другие примеси, вызывающие коррозию.
7.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
7.1.	Гарантийный срок — 12 месяцев со дня ввода тисков в эксплуатацию, но
не позднее 18 месяцев со дня получения их потребителем.
7.2.	Завод обязуется в течение гарантийного срока безвозмездно заменять или
ремонтировать вышедшие из строя тиски при условии соблюдения потребителем пра-
вил по транспортированию, хранению и эксплуатации.
7.3.	При комплектации станков тисками начало гарантийного срока исчисляется
со дня начала гарантийного срока на станок, но не позднее 9 месяцев со дня получения
тисков потребителем.
8.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Тиски станочные 7201-00194)1. заводской N*________соответствуют техни-
ческим условиям ТУ2-024-3624-78 и признаны годными для эксплуатации.
Дата выпуска
г//
Изделие принято ОТК
Мастер смены
9.	СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ
Тиски станочше 7201-0019-01, заводской Г1».подвергнуты конссрга-
ции согласно техническим условиям.
Дата консервации_________________

Применяемые средства защиты )С /7"
Условия хранения по OCT 2Н89-30-7'.
Срок защиты без переконсервации 2 года '
Консервацию произвел__________________
Изделие после консе| втшtn принял
10.	СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ
Тиски упакованы согласно требованиям, предусмотренным инструкцией по
Дата упаковки
Упаковку произвел___________
Изделие после упаковки принял
