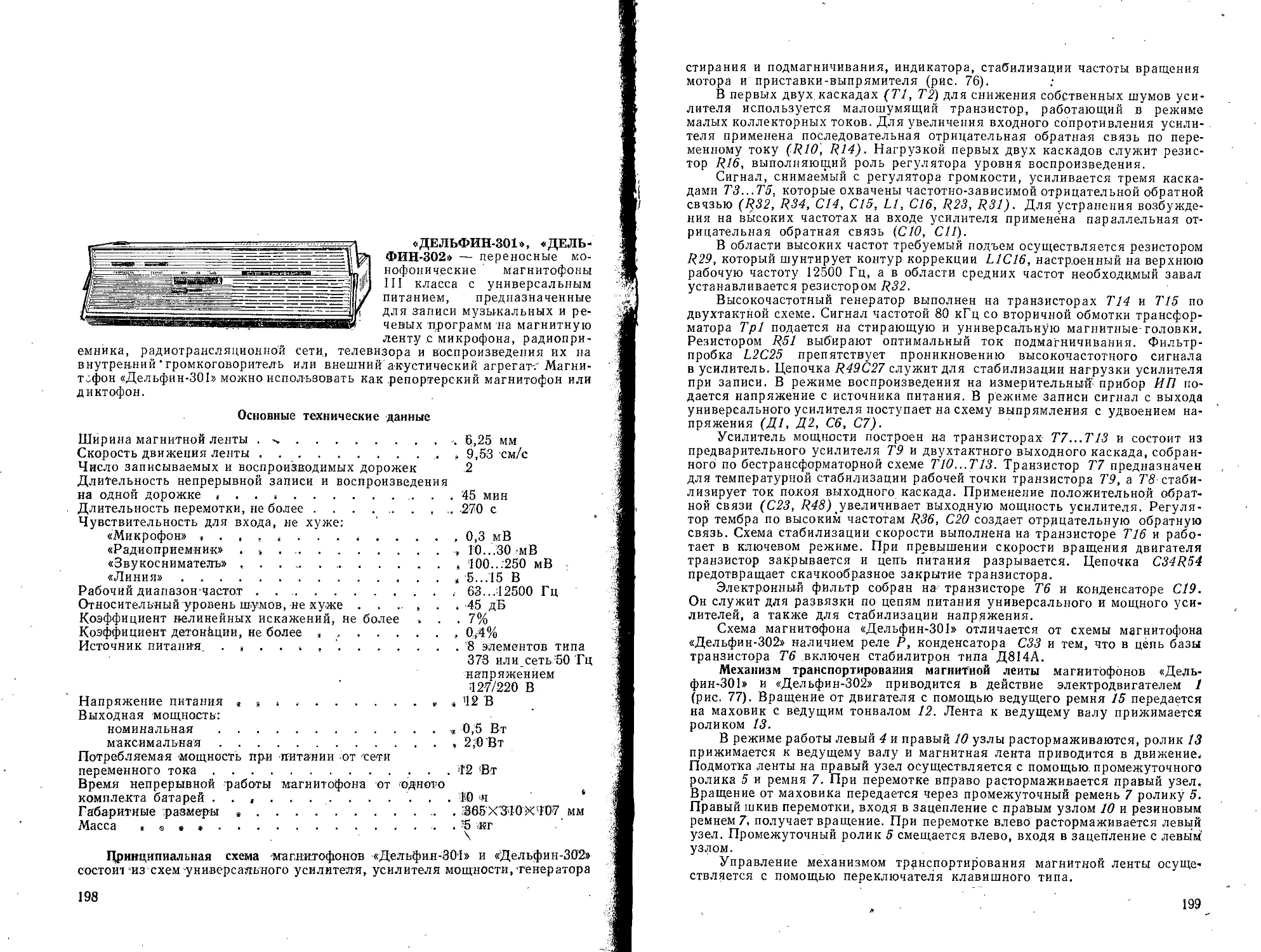

«ДЕЛЬФИН-301», «ДЕЛЬ-
ФИН-302» — переносные мо-
нофонические магнитофоны
III класса с универсальным
питанием, предназначенные
для записи музыкальных и ре-
чевых программ на магнитную
ленту с микрофона, радиопри-
емника, радиотрансляционной сети, телевизора и воспроизведения их на
внутренний• громкоговоритель или внешний акустический агрегат-.'Магни-
тофон «Дельфин-301» можно использовать как .репортерский магнитофон или
диктофон.
Основные технические данные
Ширина магнитной ленты .	...................-. 6,25 мм
Скорость движения ленты......................, 9,53 см/с
Число записываемых и воспроизводимых дорожек 2
Длительность непрерывной записи и воспроизведения
на одной дорожке , . . ,...................... '45 мин
Длительность перемотки, не более .......... .270 с
Чувствительность для входа, не хуже:
«Микрофон»	........ , 0,3 мВ
«Радиоприемник» . .............................. 10...30-мВ
«Звукосниматель»............................. 100...'250 мВ ;
«Линия»........................................ 5...15 В
Рабочий диапазон-частот . ......................... 63...42500 Гц
Относительный уровень шумов, не хуже . . ... . .45 дБ
Коэффициент нелинейных искажений, не более « . . 7%
Коэффициент детонйции, не более , ................. 0,4%
Источник питания.	................'8 элементов типа
378 или сеть 50 Гц
напряжением
•127/220 В
Напряжение питания г s .	.............., » 42 В
Выходная мощность-:
номинальная........................................ 0,5 Вт
максимальная................................... 2,0’Вт
Потребляемая -мощность при питании от -сети
переменного тока.......................... . 12 ®т
Время непрерывной работы магнитофона от одного
комплекта батарей ............. Ю ч
Габаритные ^размеры ..............................;365Х'3;10ХТО7 мм
Масса « « • •.....................................5 «г
Принципиальная схема -магнитофонов «Дельфин-301» и «Дельфин-302»
состоит "из схем универсального усилителя, усилителя мощности, "генератора
198
стирания и подмагничивания, индикатора, стабилизации частоты вращения
мотора и приставки-выпрямителя (рис. 76).
В первых двух, каскадах (Tl, Т2) для снижения собственных шумов уси-
лителя используется малошумящий транзистор, работающий в режиме
малых коллекторных токов. Для увеличения входного сопротивления усили-
теля применена последовательная отрицательная обратная связь по пере-
менному току (RIO, R14). Нагрузкой первых двух каскадов служит резис-
тор R16, выполняющий роль регулятора уровня воспроизведения.
Сигнал, снимаемый с регулятора громкости, усиливается тремя каска-
дами ТЗ...Т5, которые охвачены частотно-зависимой отрицательной обратной
связью (R32, R34, С14, С15, LI, С16, R23, R31). Для устранения возбужде-
ния на высоких частотах на входе усилителя применена параллельная от-
рицательная обратная связь (СЮ, СИ).
В области высоких частот требуемый подъем осуществляется резистором
R29, который шунтирует контур коррекции L1C16, настроенный на верхнюю
рабочую частоту 12500 Гц, а в области средних частот необходимый завал
устанавливается резистором R32.
Высокочастотный генератор выполнен на транзисторах Т14 и Т15 по
двухтактной схеме. Сигнал частотой 80 кГц со вторичной обмотки трансфор-
матора Тр1 подается на стирающую и универсальную магнитные-головки.
Резистором R51 выбирают оптимальный ток подмагничивания. Фильтр-
пробка L2C25 препятствует проникновению высокочастотного сигнала
в усилитель. Цепочка R49C27 служит для стабилизации нагрузки усилителя
при записи. В режиме воспроизведения на измерительный- прибор ИП по-
дается напряжение с источника питания. В режиме записи сигнал с выхода
универсального усилителя поступает на схему выпрямления с удвоением на-
пряжения (Д1, Д2, С6, С7).
Усилитель мощности построен на транзисторах Т7...Т13 и состоит из
предварительного усилителя T9 и двухтактного выходного каскада, собран-
ного' по бестрансформаторной схеме Т10...Т13. Транзистор Т7 предназначен
для температурной стабилизации рабочей точки транзистора T9, а Т8 стаби-
лизирует ток покоя выходного каскада. Применение положительной обрат-
ной связи (С23, R48) увеличивает выходную мощность усилителя. Регуля-
тор тембра по высоким частотам R36, С20 создает отрицательную обратную
связь. Схема стабилизации скорости выполнена на транзисторе Т16 и рабо-
тает в ключевом режиме. При превышении скорости вращения двигателя
транзистор закрывается и цепь питания разрывается. Цепочка C34R54
предотвращает скачкообразное закрытие транзистора.
Электронный фильтр собран на транзисторе Тб и конденсаторе С19.
Он служит для развязки по цепям питания универсального и мощного уси-
лителей, а также для стабилизации напряжения.
Схема магнитофона «Дельфин-301» отличается от схемы магнитофона
«Дельфин-302» наличием реле Р, конденсатора СЗЗ и тем, что в цепь базы
транзистора Тб включен стабилитрон типа Д814А.
Механизм транспортирования магнитной леиты магнитофонов «Дель-
фин-301» и «Дельфин-302» приводится в действие электродвигателем 1
(рис. 77). Вращение от двигателя с помощью ведущего ремня 15 передается
на маховик с ведущим тонвалом 12. Лента к ведущему валу прижимается
роликом 13.
В режиме работы левый 4 и правый 10 узлы растормаживаются, ролик 13
прижимается к ведущему валу и магнитная лента приводится в движение,
Подмотка ленты на правый узел осуществляется с помощью, промежуточного
ролика 5 и ремня 7. При перемотке вправо растормаживается правый узел.
Вращение от маховика передается через промежуточный ремень 7 ролику 5.
Правый шкив перемотки, входя в зацепление с правым узлом 10 и резиновым
ремнем 7, получает вращение. При перемотке влево растормаживается левый
узел. Промежуточный ролик 5 смещается влево, входя в зацепление с левым
узлом.
Управление механизмом транспортирования магнитной ленты осуще-
ствляется с помощью переключателя клавишного типа.
199
и Mftses тгмпззе
73 MB3SB
74 МПЗЗВ
Рис. 76. Принципиальная электрическая схема магнитофонов «Дель
произве
фин-301» и «Дельфин-302» (переключатель рода работ в положении «Вве-
дение»).
Конструкция и детали. ' Корпус магнитофона выполнен из ударопроч»
ного полистирола. Верхняя крышка съемная. Органы управления (регуля-
торы громкости и тембра и переключатель рода работы) выведены на перед-
нюю лицевую панель магнитофона. Гнезда для подключения радиотрансля-
ционной сети, приемника, микрофона, звукоснимателя и громкоговорителя
находятся на боковых стенках корпуса.
Рис. 77. Кинематическая схема меха-
низма транспортирования магнитной
ленты магнитофонов «Дельфин-301»'
и «Дельфин-302»:
1 — электродвигатель; 2 — рычаг подторма-
живания; 3 — тормоз левый; 4 — левый узел;
5 — шкив перемотки левый;, 6 — рычаг пере-
мотки левый; 7 — первый ремень; 8 — рычаг
перемотки правый; 9 — шкив перемотки пра-
вый; 10 — правый узел; 11 — тормоз правый;
12 — тонвал; 13 — прижимной ролик; 14-—/
кнопочный переключатель; 15 — второй"
ремень; 16 —‘пружина.
/5	Л
Универсальный усилитель, усилитель мощности, генератор с индикар
тором и стабилизатор частоты вращения мотора выполнены на печатный
платах из фольгированного гетинакса. Расположение узлов и деталей на!
платах показано на рис. 78.	-	‘
В магнитофонах применены: резисторы R2, R3 — типа МЛТ-0,25, R12,
R16, R17, R29, R30, R32, R36, R50 — типа СПЗ, остальные — типа ВС-
712 § 711 77 5
~ п@ ГР' «
I в>
CIS
С/5-О L1
С18
CI7 C/J С9 С/2 С8 С5 СЗ
00.0 00 О О
R27 R26R23R2IR14 R7 МО
ив» м®
© ® ® ® © ©
С/4
)
R42	Я40- R12	Я/7
Я29	R32
Рис. 78. Расположение |
узлов и деталей на пла- J
тах универсального уси- |
лителя (а), генератора (б) j
и стабилизатора частоты •<!
вращения двигателя (в)	;
магнитофонов «Дель-
.фин-301» и «Дельфин-302».
0,125; конденсаторы С4, СЮ, С20, С27, СЗО, С31 —типа ВМ, СЮ, СИ
типа КТ, С14 — типа МБМ, С25, С26, С28 — типа КСО, остальные —я
типа К50.	.1
Краткие данные намоточных узлов. Трансформатор генератора 7’р/я
обмотка 1—2, 2—3 — 26 витков из провода ПЭВ-2 диаметром 0,25 мм, обЗ
мотка 4—5 — 154 витка, обмотка 5—6 — 184 витка из провода ПэВ-2 диа)
метром 0,12 мм. Катушка коррекции Ы и фильтра-пробки L2: 145 витков
из провода ПЭВ-2 диаметром 0,25 мм.
