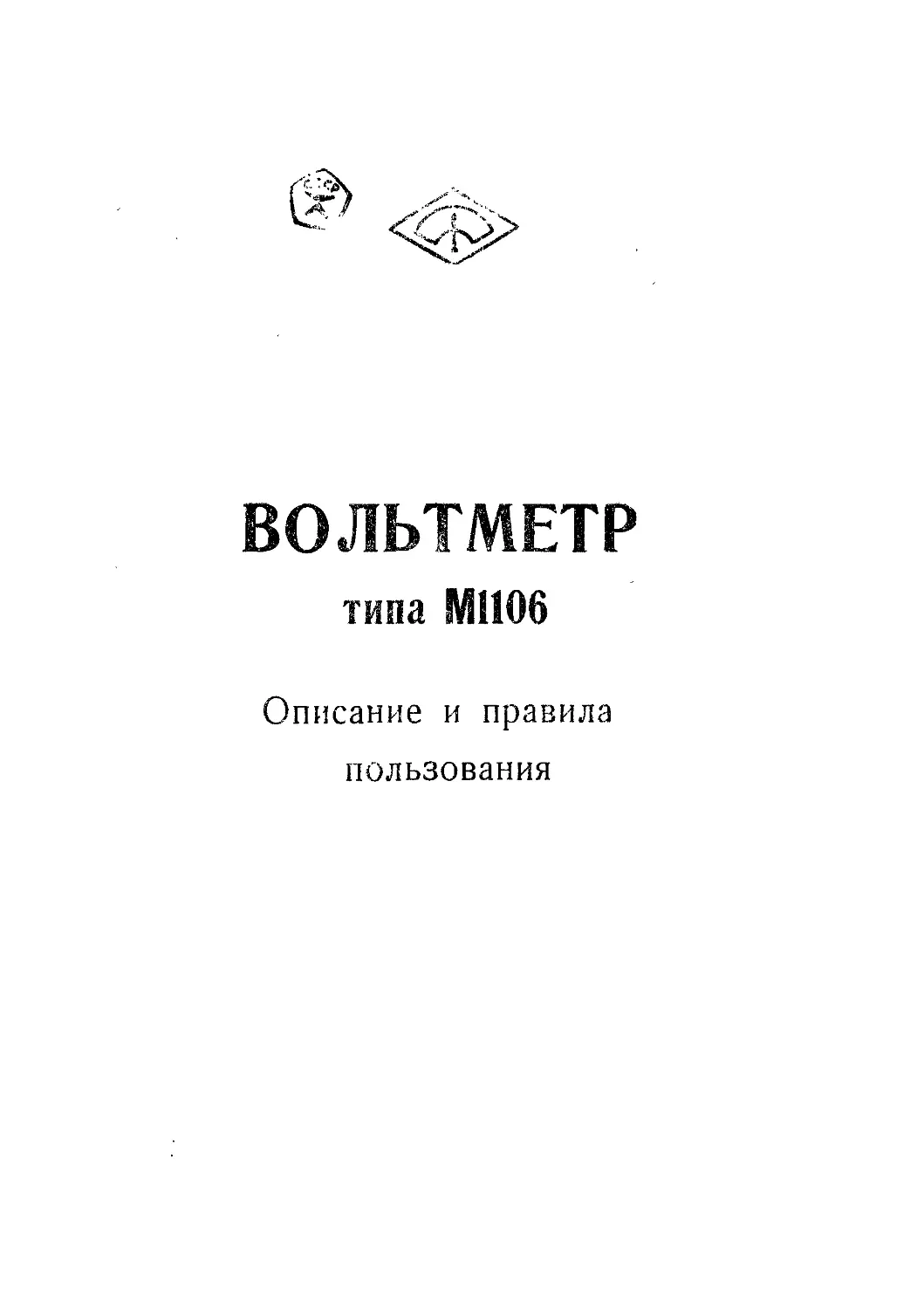

ВОЛЬТМЕТР
типа М1106
Описание и правила
пользования
I.	Назначение
Вольтметры типа Ml 106 служат для измерения напряже-
ния в цепях постоянного тока.
Приборы предназначены для работы при температуре ок-
ружающего воздуха от-f-10 до ч-35°С и относительной влаж-
ности до 80%.
Приборы тропического исполнения предназначены для рабо-
ты при температуре окружающего воздуха от +10 до + 40°С и
относительной влажности до 80%.
В тропическом исполнении, приборы обозначаются М1106Т.
II.	Основные технические характеристики
Пределы измерения: 45—75 мв (на концах калиброванных
проводов);
0,15-0,3-0,75—1,5—3 —7,5—15—30—75—150—300—750 в; Зма.
Потребление тока на пределах измерения 45мв—750в —1 ма.
Падение напряжения на пределе измерения 3 ма—68 мв.
Основная погрешность не превышает ±0,2%.
Влияние изменения внешней температуры не превышает
+ 0,2% на каждые 10°С.
Влияние внешнего магнитного поля напряженностью в
400 а/м не более ±0,5%.
Время успокоения не более 3 сек.
Испытательное напряжение изоляции 5 кв.
Габаритные размеры прибора не более 195x242x104 мм.
Вес прибора не превышает: без футляра 3 кг, с футляром
4,1 кг.
Приборы изготовляются в соответствии с требованиями
ГОСТ 5259-69.
III.	Конструкция
Вольтметры типа	Ml 106—переносные многопредельные
стрелочные приборы магнитоэлектрической системы.
Для устранения погрешности от параллакса шкала снабже-
на зеркалом. Шкала прибора разделена на 155 делений. Длина
шкалы 140 мм.
Прибор оформлен в пластмассовом корпусе,
На лицевой стороне корпуса помещены: зажимы для вклю-
чения прибора в схему, переключатель пределов измерения
и корректор для установки стрелки на нулевую отметку шкалы.
1
Примененные в приборе универсальные зажимы с несвин-
чивающимися головками позволяют использовать также и про-
вода со штепсельными концами.
Принципиальная схема прибора приведена на рисунке
IV.	Правила пользования и хранения
Установить переключателем необходимый предел измерения.
2
Если неизвестно примерное значение измеряемой величины, то
следует переключатель установить на высший предел измерения.
Проверить перед измерением, стоит ли стрелка на нулевой
отметке шкалы. Если стрелка смещена, то корректором устано-
вить ее на нуль.
Включить прибор в измерительную схему, соблюдая указан-
ную на зажимах прибора полярность. При измерении напряжения
на пределах 45 и 75мв обязательно подключить прибор с помо-
щью калиброванных проводов (сопротивлением 0,035±0,001 ом).
Падение напряжения непосредственно на зажимах прибора
44,96 мв и 74,96 мв
Произвести отсчет по шкале в делениях.
Определить измеряемую величину, которая будет равна
отсчитанному, числу делений, умноженному на цену деления.
Цена деления равна значению предела измерения прибора, де-
ленному на 150 делений.
Пределы измерения прибора могут быть расширены путем
присоединения калиброванных шунтов на 45 или 75 мв при помо-
щи калиброванных проводов.
Не реже одного раза в 6 месяцев рекомендуется проверять
состояние приборов путем их осмотра и поверки на потенцио-
метре.
Приборы должны храниться в футлярах в сухих и чистых
помещениях. В воздухе не должно быть вредных примесей, вы-
зывающих коррозию.
Комплект поставки
В комплект поставки входят:
1.	Прибор
2.	Футляр.
3.	Калиброванные соединительные провода сопротивлени-
ем 0,035 ±0,001 ом —1 пара
4.	Запасные растяжки—3 шт.
5.	Описание и правила пользования - 1шт.
6.	Выпускной аттестат, —1 шт.
123-70
