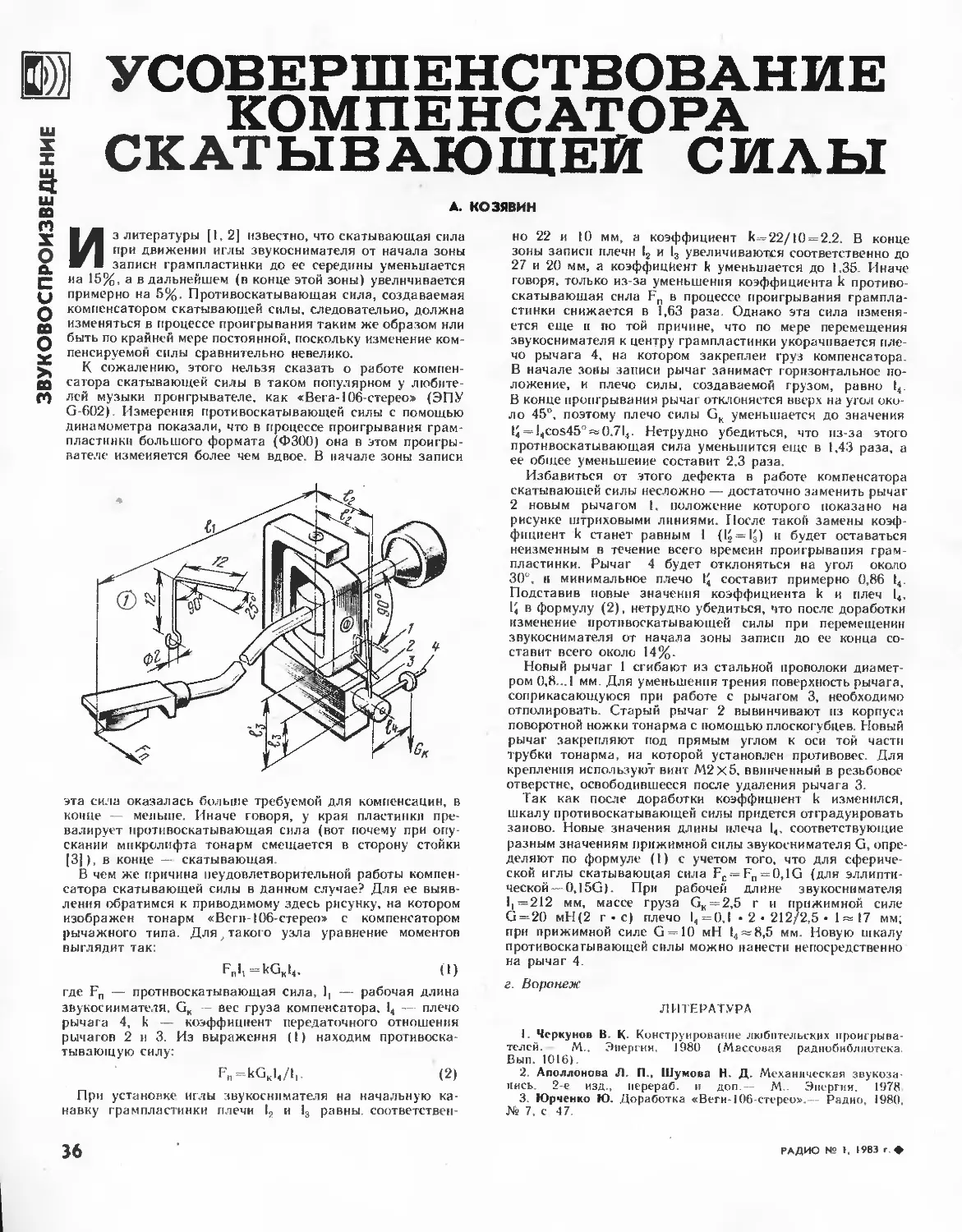

И УСОВЕРШЕНСТВОВАНИЕ
КОМПЕНСАТОРА
СКАТЫВАЮЩЕЙ СИЛЫ
А. КОЗЯВИН
ЗВУКОВОСПРОИЗВЕДЕНИЕ
Из литературы [I 2| известно, что скатывающая сила
при движении иглы звукоснимателя от начала зоны
записи грампластинки до ее середины уменьшается
на 15%, а в дальнейшем (в конце этой зоны) увеличивается
примерно на 5%. Противоскатываюшая сила, создаваемая
компенсатором скатывающей силы, следовательно, должна
изменяться в процессе проигрывания таким же образом или
быть по крайней мере постоянной, поскольку изменение ком-
пенсируемой силы сравнительно невелико.
К сожалению, этого нельзя сказать о работе компен-
сатора скатывающей силы в таком популярном у любите-
лей музыки проигрывателе, как «Вега-106 стерео» (ЭПУ
G-602). Измерения противоскатывающей силы с помощью
динамометра показали, что в процессе проигрывании грам-
пластинки большого формата (ФЗОО) она в этом проигры-
вателе изменяется более чем вдвое. В начале зоны записи
эта сила оказалась больше требуемой для компенсации, в
конце — меньше. Иначе говоря, у края пластинки пре-
валирует противоскатывающая сила (вот почему при опу-
скании мпкролифта тонарм смещается в сторону стойки
[3|), в конце — скатывающая.
В чем же причина неудовлетворительной работы компен-
сатора скатывающей силы в данном случае? Для ее выяв-
ления обратимся к приводимому здесь рисунку, на котором
изображен тонарм «Всгп-106-стерео» с компенсатором
рычажного типа. Для, такого узла уравнение моментов
выглядит так:
F„l,=kGKl4.	(I)
где Fn — противоскатывающая сила, I, — рабочая длина
звукоснимателя. GK — вес груза компенсатора. 14 — плечо
рычага 4, к — коэффициент передаточного отношения
рычагов 2 и 3 Из выражения (I) находим прогивоска-
тывающую силу:
Fn=kGKl4/l,.	(2)
При установке иглы звукоснимателя на начальную ка-
навку грампластинки плечи 1? и 13 равны, соответствен-
но 22 и 10 мм, а коэффициент к-^ 22/10 = 2.2. В конце
зоны записи плечи 12 и 13 увеличиваются соответственно до
27 и 20 мм, а коэффициент к уменьшается до 1,35. Иначе
говоря, только из-за уменьшения коэффициента к противо-
скатывающая сила Ftl в процессе проигрывания грампла-
стинки снижается в 1,63 раза. Однако эта сила изменя-
ется еще и во той причине, что по мере перемещения
звукоснимателя к центру грампластинки укорачивается пле-
чо рычага 4. на котором закреплен груз компенсатора.
В начале зоны записи рычаг занимает горизонтальное по-
ложение, и плечо силы, создаваемой грузом, равно 14.
В конце проигрывания рычаг отклоняется вверх на угол око-
ло 45°. поэтому плечо силы GK уменьшается до значения
14 = I4cos45°~0 71.;. Нетрудно убедиться, что из-за этого
противоскатывающая сила уменьшится еще в 1.43 раза, а
ее общее уменьшение составит 2.3 раза.
Избавиться от этого дефекта в работе компенсатора
скатывающей силы несложно — достаточно заменить рычаг
2 новым рычагом I. положение которого показано на
рисунке штриховыми линиями. После такой замены коэф-
фициент к станет равным I (12 = 13) и будет оставаться
неизменным в течение всего времени проигрывания грам-
пластинки. Рычаг 4 будет отклоняться на угол около
30°, н минимальное плечо 14 составит примерно 0,86 14.
Подставив новые значения коэффициента к и плеч 14,
14 в формулу (2), нетрудно убедиться, что после доработки
изменение противоскатывающей силы при перемещении
звукоснимателя от начала зоны записи до ее конца со-
ставит всего около 14%.
Новый рычаг 1 сгибают из стальной проволоки диамет-
ром 0,8... I мм. Для уменьшения трения поверхность рычага,
соприкасающуюся при работе с рычагом 3, необходимо
отполировать. Старый рычаг 2 вывинчивают из корпуса
поворотной ножки тонарма с помощью плоскогубцев. Новый
рычаг закрепляют под прямым углом к оси той части
трубки тонарма, на которой установлен противовес. Для
крепления используют винт М2х5, ввинченный в резьбовое
отверстие, освободившееся после удаления рычага 3.
Так как после доработки коэффициент к изменился,
шкалу противоскатывающей силы придется отградуировать
заново. Новые значения длины плеча 14, соответствующие
разным значениям прижимной силы звукоснимателя G, опре-
деляют по формуле (I) с учетом того, что для сфериче-
ской иглы скатывающая сила Fc = Fn=0,lG (для эллипти-
ческой—0,15G). При рабочей длине звукоснимателя
1! —212 мм, массе груза Gb=2,5 г и прижимной силе
G=20 мН(2 г. с) плечо I, =0,1 • 2 • 212/2,5 • 1« 17 мм;
при прижимной силе G = 10 мН 14 ~ 8,5 мм. Новую шкалу
противоскатывающей силы можно нанести непосредственно
на рычаг 4.
г. Воронеж
ЛИТЕРАТУРА
1.	Черкунов В К Конструирование любительских проигрыва-
телей. М.. Энергия. 1980 (Массовая раднобиблнотека.
Был. 1016).
2.	Аполлонова Л. П., Шумова Н. Д. Механическая звукоза-
пись. 2-е изд., перераб. н доп— М.. Энергия. 1978
3.	Юрченко Ю. Доработка «Веги-106 стерео».— Радио, 1980,
№ 7, с 47.
