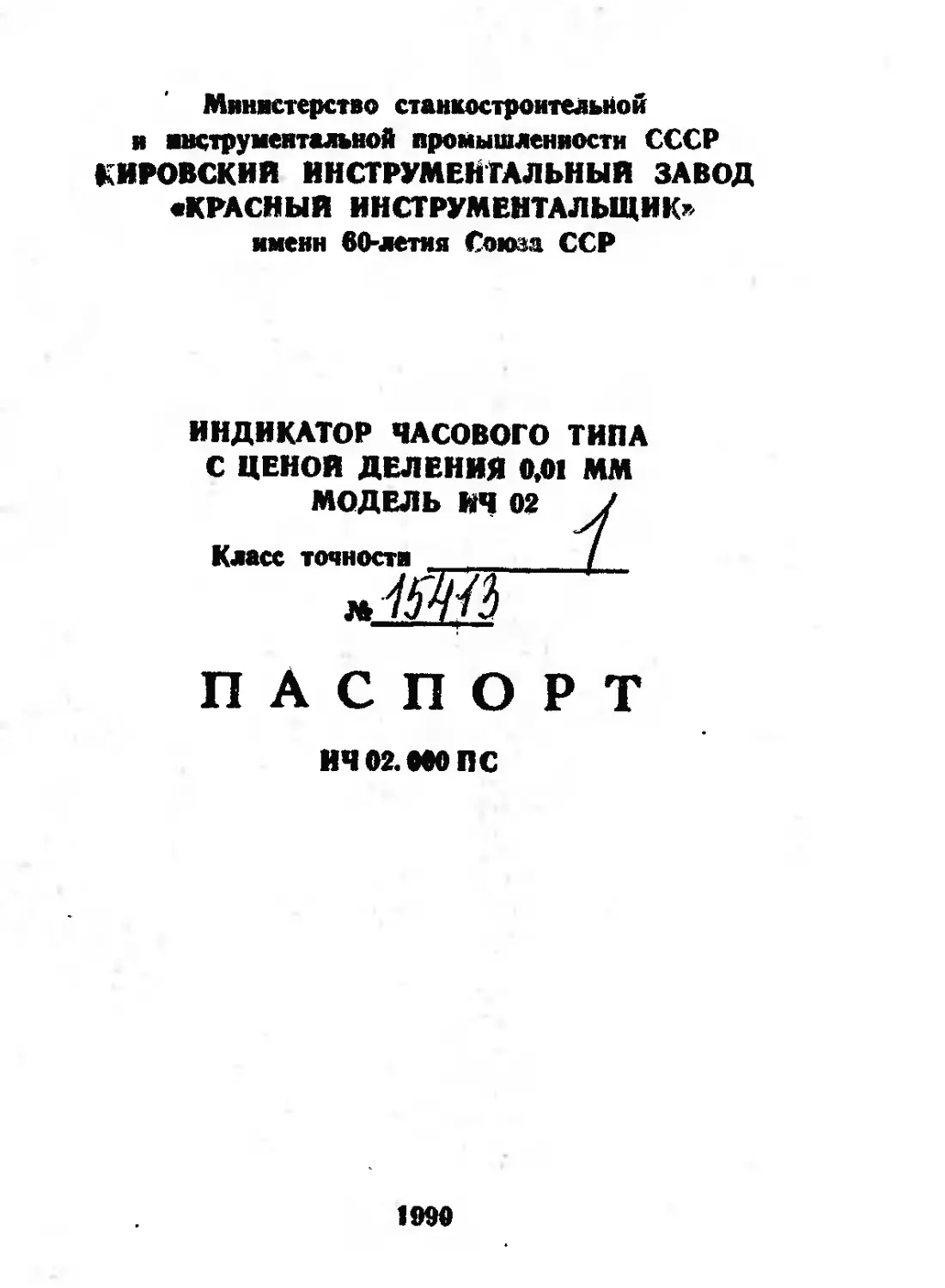

Министерство станкостроительной
и инструментальной промышленности СССР
кировский инструментальный завод
«красный инструментальщик»
имени 60-летия Союза ССР

ИНДИКАТОР ЧАСОВОГО ТИПА
С ЦЕНОЙ ДЕЛЕНИЯ 0,01 ММ
МОДЕЛЬ НЧ 02

Класс точности

ИЧ 02. ОМ ПС
1.	НАЗНАЧЕНИЕ ИНДИКАТОРА

।

1.1.	Индикатор часового типа с ценой деления 0,01 мм ।
модели ИЧ 02 предназначен для измерения линейных раз- I
меров абсолютным и относительным методами, определения '
величины отклонений от заданной геометрической формы и
взаимного расположения поверхностей.

Применяется в различных отраслях промышленности.

Вид климатического исполнения УХЛ 4,2 по ГОСТ 15150-69

Обозначение индикатора 0 класса точности при заказе
Индикатор ИЧ 02 кл .0 ГОСТ 577-68.

2.	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1.	Цена деления, мм  2.2.	Диапазон измереннр, мм  2.3.	Класс точности 1  2.4.	Метрологические характеристики индикатора иы превышать значений, указанных в таблице.					0.01 0—2 0; 1 не долж-
	Наибольшая разность погреш- ностей мкм. в пределах			Вариац.	Размах
Класс точ- ности	ОД мм на любом учас- тке диапазо- на измерения	1 мм на лю- бом участке диапазона измерения	всего ди- апазона измерен.	показа- ний инди- катора.  мкм	показа- ний инди- катора.  мкм
0  1	4  6	8  10	10  12	2  3	3
2.5.	Наибольшее измерительное усилие при прямом ходе, Н	1,5  2.6.	Колебание измерительного усилия при прямом  или обратном ходе, Н, не более	0,4  2.7.	Колебание измерительного усилия при изме- нении направления движения измерительного стерж- ня, Н, не более	0,5
2.8.	Изменение показания индикатора при нажиме на из-
мерительный стержень в направлении, перпендикулярнам его
оси с усилием 2—2,5 Н не должна превышать 0.5 деления
шкалы.

2.9.	Полный средний срок службы не менее 6 лет.

2.10.	Сведения о содержании цветных металлов:
алюминий и сплавы — 0,019 кг
медь и сплавы — 0,027 кг

3.	УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1.	Температура рабочего пространства в процессе изме-
рения должна быть (20±15)°С.

3.2.	Относительная влажность воздуха, не более 80% при
температуре 25°С.

3.3.	Содержание агрессивных газов в окружающей среде
не допускается.

4.	КОМПЛЕКТНОСТЬ

4.1.	В комплектность входят:

1)	индикатор;

2)	футляр;

3)	паспорт.

5.	ПОДГОТОВКА ИНДИКАТОРА К РАБОТЕ

5.1.	Ознакомиться перед началом работы с паспортом иа
индикатор.

5.2.	Удалить с индикатора (особенно тщательно с изме-
рительной поверхности наконечника) смазку тканью, смочен-
ной в бензине, н окончательно протереть сухой тканью.

6.	ПОРЯДОК РАБОТЫ И
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1.	Проверить установку индикатора на нуль. Для этаго
сообщить измерительному стержню натяг 10—15 делений и
поворотом ободка совместить нулевой штрих шкалы с сеточ-
ной стрелкой.
Для проверки постоянства показаний поднять измеритель-
ный стержень два—три раза на высоту 1—2 мм и опустить
его. Если стрелка отклонится от нулевого положения, сно-
ва совместить с ней нулевой штрих шкалы.

6.2.	Протереть измеряемое изделие чистой мягкой тканью,
<г. к. малейшее присутствие воды, мвсла и т. п. приводит к
искажению показаний.

6.3.	Следить за тем, чтобы измерительный стержень пере-
мещался без. ударов в конце хода, так как это может при-
вести к смятию и выкрашиванию зубьев механизма и увели-
чению погрешности индикатора.

6.4.	Не допускать попадания на индикатор эмульсин и
масла.

6.5.	Не поворачивать индикатор, когда он закреплен в
державке за гнльзу.

6.6.	В случае появления неДлавности хода допускается
частичная промывка механизма вез полной разборки инди-
катора. Для этого снять крышку н погрузить механизм ин-
дикатора в чистый авиационный бензяи, следя за тем, чтобы
бенэип не попал на шкалу индикатора. После промывки
механизма цапфы осей смазать часовым маслом.

7.	ПРАВИЛА ХРАНЕНИЯ

7.1.	После окончания работы протереть индикатор чистой

мягкой тканью и смазать измерительную поверхность нако-
нечника противокоррозийной смазкой.

7.2.	Хранить индикатор в футляре в сухом отапливаемом

помещении прн температуре воздуха от 4-5 до 4-40°С и
относительной влажности не более 80% при температуре
25’С.

Воздух в помещении не должен содержать примесей аг-
рессивных газов.

8.	МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

8.1.	Поверка индикатора должна производиться метода-
ми и средствами, указанными в ГОСТ 8.548-86.

8.2.	Межповерочный интервал устанавливается в зависи-
мости от эксплуатации, но ие реже одного раза в год.

Вид первичной поверки—ведомственный.
9.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

9.1.	Индикатор часового тнпз с ценой деления 0.01 мм
модели ИЧ 02 соответствует ГОСТ 677-68 и признан годным
для эксплуатации.

--------- • ;	Ч

Дата выпуска н консервации' I -	1 ____'-19 - г.

Подпись'отвртстае|ного за приемку

MJ П. г	—--------

L	___j

10.	СВЕДЕНИЯ О КОНСЕРВАЦИИ И УПАКОВКЕ

10.1.	Индикатор подвергнут на предприятии-изготовителе
консервации согласно требованиям ГОСТ 9.014-78.

Средство защиты ВЗ-1; ВУ-3.

Условия хранении I (Л) по ГОСТ 15150-69.

Срок защиты без перековсервацин — 2 года.

10.2.	Индикатор упакоцан предприятием-изготовителем со-
гласно требоввниям ГОСТ 13762-86.

11.	ГАРАНТИИ ИЗГОТОВИТЕЛЯ

11.1.	Изготовитель гарантирует соответствие индикатора
требованиям ГОСТ 677-68 при соблюдении условий транспор.
тирования, хранения и эксплуатации.

11.2.	Гарантийный срок эксплуатации —18 месяцев со дня
ввода индикатора в эксплуатацию.

Адрес заводе: 610000, г. Киров, ул. К. Маркса, 18L
Телефон: 9-59-56.
