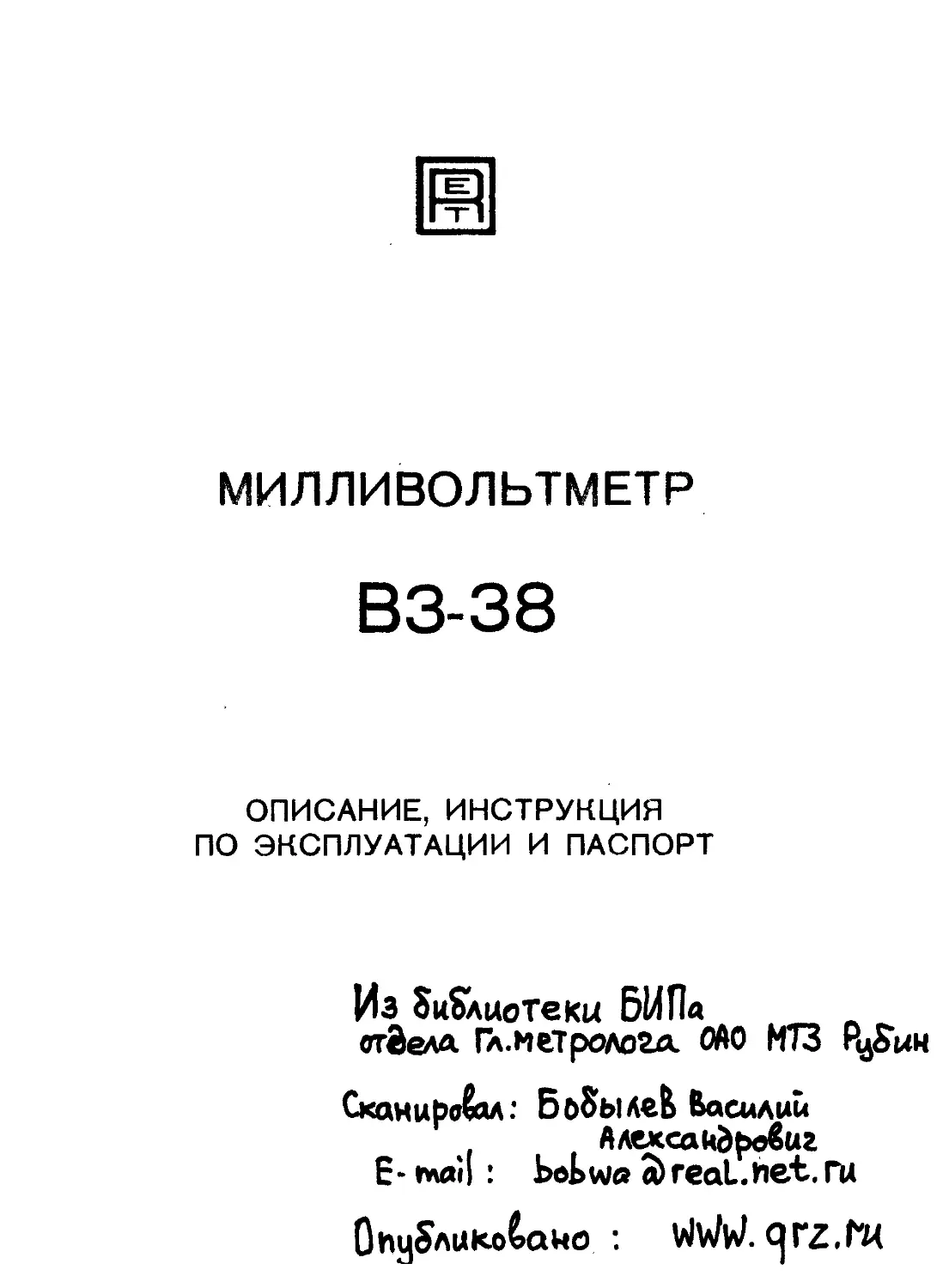

МИЛЛИВОЛЬТМЕТР
B3-38
ОПИСАНИЕ, ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ И ПАСПОРТ
Из Библиотеки БМПа
отдела Гл.метролога ОАО МТЗ PySun
Сканировал: БоБылеб Василии
АлехсаиЭревиг
Е-rwai) : ЬоЬи/с? а) reaL.hct. ги
OhySAUKoUko : VlWh/. qrz.fM
СОДЕРЖАНИЕ
Стр.
I, Техническое описание и инструкция
по эксплуатации
I.I. Назначение ............................................. 5
1.2. Технические характеристики ............................... 5
1.3. Состав комплекта........................................... 7
1.4. Конструкция........................................... 7
1.5. Описание электрической схемы и принцип действия ........... 8
1.6. Указания по работе............................ 13
1.7. Указания по ремонту........................... 14
1.8. Указания по поверке ......................... 16
1.9. Хранение и повторная упаковка............................. 17
2. Паспорт
2.1. Свидетельство о приемке................................. 19
2.2. Гарантийные обязательства............................. 19
2.3. Рекламации........................................... 20
2.4. Данные по эксплуатации прибора ......................... 21
3. Приложение
3.1. Перечень элементов и схема принципиальная электрическая
прибора B3-38 .............................................. 23
3.2. Расположение основных электрических элементов ............ 27
3.3. Схема расположения контрольных точек и напряжений в них 28
3.4. Таблица режимов лампы и транзисторов .................... 29
3.5. Трансформатор прибора B3-38 .......................... 29
3.6. Перечень элементов и схема принципиальная электрическая
фильтра, используемого при проверке прибора B3-38 ............ 30
Загаз 17И0-1С57.
3
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1.1. НАЗНАЧЕНИЕ
Милливольтметр B3-38 предназначен для измерения напряжения
переменного тока от 0,1 ив до 300 в в диапазоне частот от 20 гц
до 5 Мгц.
Показания прибора пропорциональны среднему значению, а шкала
проградуирована в эффективных значениях синусоидального напря-
жения.
1.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.2.1. Диапазон измеряемых напряжений от 100 мкв до 300 в пере-
крывается пределами 1; 3; 10; 30; 100; 300 мв; 1; 3; 10; 30; 100;
300 в.
1.2.2. Диапазон частот от 20 гп до 5 Мгц.
1.2*3. Основная погрешность прибора, выраженная в процентах от ко-
нечного значения установленного предела измерения, не превышает
±2,5 % на пределах измерения от 1 мв до 300 мв и ±4 % на пределах
измерения от 1 в до 300 в в номинальном диапазоне частот 45 гц...
1 Мгц.
1.2.4. Основная погрешность прибора в расширенной области частот
не превышает значений, указанных в таблице 1.
Таблица 1
Пределы
Погрешность в диапазонах частот
от 20 до
45 гц
свыше 1 до
3 Мгц
свыше 3 до
5 Мгц
1-300 мв
1—300 в
6,0
16,0
^6,0
5
1.2.5. Нормальные условия эксплуатации:
- температура окружающего воздуха 20 ±5 °C
- относительная влажность 65 ±15 %
- атмосферное давление 105 ±4-10^ н/м2 (750 ±30 мм рт.ст).
1.2.6. Рабочие условия эксплуатации:
- температура окружающего воздуха от 10 до 35 °C
- относительная влажность до 80 %
- атмосферное давление 10^ ±4-10^ н/м^(750 ±30 мм рт.ст.)
- отсутствие сильных электромагнитных полей.
1.2.7. Дополнительная погрешность прибора, вызванная отклонением
температуры окружающего воздуха от нормальной до любой температу-
ры в пределах рабочего интервала температур, не превышает основной
погрешности на каждые 10° изменения температуры.
1.2.8. Прибор сохраняет свои характеристики в пределах норм при
питании его от сети переменного тока напряжением 220 в ±10 %,
частотой 50 гц ±1 % и содержанием гармоник до 5
1.2.9. Входное сопротивление на частоте 55 гц
не менее 5 Мом на пределах 1-300 мв
" 4 Мом " 1-300 в
1.2.10. Входная емкость не превышает
30 пф на пределах 1-300 мв
15 пф ” 1-300 в
Емкость каждого иэ
ет 80 пф.
придаваемых к прибору кабелей не превыша-
1.2.11. Прибор позволяет измерять переменные напряжения в цепях
с постоянной составляющей до 250 в.
1.2.12. Прибор допускает непрерывную работу в течение 8 часов.
1.2.13. Питание прибора осуществляется
от сети переменного тока
220 в, 50 гц.
6
Мощность
1.2.14.
потребляемая прибором от сети, не превышает
10 ва при номинальном напряжении сети.
1.2.15. Габариты прибора 150x205x300 мм. Вес 5 кг.
1.2.16. Время прогрева прибора - 15 минут.
1.2.17. По устойчивости к климатическим и механическим воздействи-
ям прибор соответствует нормам, установленным для приборов груп-
пы И, ГОСТ 9763-67.
1.2.18. Среднее время безотказной работы прибора не менее 1500 ча-
сов.
1.3. СОСТАВ КОМПЛЕКТА
Состав комплекта прибора приведен в таблице 2.
Таблица 2
Наименование
Номер чертежа
а) Милливольтметр B3-38
б) Измерительный кабель
в) Измерительный кабель
г) Запасной предохрани-
тель ПМ 0,25
д) Запасная сигнальная
лампа НСМ 10-55-2
е) Описание, инструкция
по эксплуатации и
паспорт
ЯЫ2.710.033
ЯЫ4.853.081
ЯЫ4.853.082
НИО.481.017
ТУ16-021-09-66
ЯЫ2.710.033 II
Кол-во,
шт.
1
1
1
2
1
1.4. КОНСТРУКЦИЯ
Прибор выполнен в виде переносного прибора. Основой каркаса
являются рамы и боковые стяжки, изготовленные методом литья под
давлением. Вся схема прибора, за исключением переключателя преде-
7
лов измерения и входного делителя, размещена на одной печатной
плате, прикрепленной к каркасу с левой стороны. На задней Панели
закреплен трансформатор, держатель предохранителя и клемма зазем-
ления. Там же расположен ввод шнура питания. На передней панели
прибора расположены стрелочный отсчетный прибор, входное гйездо,
ручка переключателя пределов, индикатор и кнопка включения прибо-
ра. Элементы входного делителя размещены в экране, укрепленном на
передней панели.
1.5. ОПИСАНИЕ ЭЛЕКТРИЧЕСКОЙ СХЕШ И ПРИНЦИП ДЕЙСТВИЯ
Милливольтметр B3-38 состоит из входного делителя, преобразо-
вателя импеданса с высоким входным сопротивлением,
широкополосного усилителя и детектора со стрелочным
аттенюатора,
индикатором,
показанных на структурной схеме прибора (черт. 1).
1.5.1. Входной делитель расположен между входом прибора и преобра-
зователем импеданса. Коэффициент деления 1:1000.Переключенне плеч
делителя происходит при переходе с предела измерения 300 мв на пре-
дел 1 в. При этом реальное входное сопротивление прибора изменяет-
ся приблизительно с 8 до 5 Мом.
Для точной установки коэффшциента деления делителя в его ниж-
нее плечо включен потенциометр Для выравнивания частотной ха-
рактеристики делителя на частотах выше 1 Мгц параллельно нижнему
плечу делителя подключен конденсатор С-^ и цепочка Ср, а парал-
лельно верхнему плечу делителя включена цепочка, состоящая из трим-
мера С^ и конденсатора С^.
1.5.2. Преобразователь импеданса (Пй), схема которого приведена на
черт. 2, служит для получения требуемого входюго импеданса мил-
ливольтметра. Он выполнен на лампе-нувисторе и двух транзисторах,
последний из которых - Т? - является эмиттерным повторителем. ПИ
одновременно является и усилителем с коэффициентом усиления око-
ло 3. Глубокая отрицательная обратная связь с эмиттера на вход
нувистора обеспечивает хорошую стабильность во времени и требуемый
входной импеданс милливольтметра.
8
R¥7
9
1.5.3. Аттенюатор служит для переключения пределов измерения мил-
ливольтметра. Он имеет 6 ступене
по 10 дб. Аттенюатор выполнен на
точных высокочастотных резисторах типа С2-10. Выполнение аттенюа-
тора на двух платах переключателя с экраном между ними
денной схеме (черт. 1) обеспечивает требуему
точность
по приве-
деления во
всем диапазоне частот.
£
Черт.2
10
Черт. 3
1.5.4. Широкополосный усилитель (ШУ) выполнен на четырех транзис-
торах ГТ308В (Ту..Т6) (черт. 3). Он обеспечивает усиление сигна-
ла в 300 раз. Измеряемый сигнал с аттенюатора постуйает на базу
транзистора Ту где сравнивается с сигналом, поступающим на эмит-
тер этого же транзистора из цепи обратной связи. Разность сигналов
усиливается транзистором Ту поступает на базу транзистора Тд и
так далее. Выходной сигнал ШУ снимается с эмиттера транзистора Т^
и составляет при полном отклонении стрелки измерительного прибора
примерно 1 вольт. Выравнивание частотной характеристики ШУ осуще-
ствляется триммером GJ? и, при необходимости, подбором конденсато-
ра ШУ охвачен глубокой отрицательной обратной связью вместе с
детектором, следующим за ШУ. Напряжение обратной связи снимается с
детекторного моста (точка соединения резисторов R^ и R^) и через
делитель подается на эмиттер транзистора Ту Обратная связь стаби-
лизирует работу милливольтметра.
1.5.5. Стрелочный отсчетный прибор (микроамперметр М24 ЮО мка кл.
1,0) включен в диагональ моста, образованного двумя полупроводни-
ковыми диодами Д1...Д2 (Д18) и двумя резисторами R^y R^.
Линейность передаточной характеристики диодного моста зависит
от глубины обратной связи ШУ. На частотах до 1 Мгц характеристика
практически линейна по всей шкале отсчетного прибора. На частоте
5 Мгц из-за меныней глубины обратной связи нелинейность шкалы уве-
личивается и составляет.в частности,в точке 1/10 шкалы около 4%,а в
точке 1/3 шкалы около 1 $ от установленного предела измерения.
1.5.6. Питание ПИ и ШУ осуществляется от выпрямителей на диодах
Д?...Дю (Д226Б) с фильтрами R4g...R52; С20*’*С23* Вынрямленные на-
пряжения +24 в и -24 в стабилизированы стабилитронами Ду..Д6
(Д814Д). Питание нити накала нувистора осуществляется перемен-
ным напряжением. Потенциометр R^^ с заземленным движком, включен-
ный параллельно нити накала, служит для установки минимального зна-
чения собственного шума милливольтметра.
1.6. УКАЗАНИЯ ПО РАБОТЕ
1.6.1. Меры безопасности
Корпус прибора необходимо заземлить. Клемма для заземления
корпуса прибора находится на задней панели.
Необходимо помнить, что прибором можно измерять напряжения
только тех источников, один полюс которых подсоединен к нулевому
потенциалу (заземлен). Измерять напряжение в сети прибором B3-38
запрещается. Нельзя пользоваться прибором при снятом кожухе.
1.6.2. Расположение органов управления
Расположение органов управления прибором показано на стр. з.
1.6.3. Подготовка к измерениям
Перед включением прибора в сеть необходимо:
- проверить наличие предохранителя;
- заземлить корпус прибора;
- проверить механический нуль прибора и при необходимости
установить его корректором, расположенным в центре передней
панели;
- переключатель пределов измерения установить в положение
300 в;
- включить прибор в сеть и дать ему прогреться 15 минут.
После этого прибор готов для проведения измерений.
1.6.4. Проведение измерений
Для проведения измерений
к прибору придаются два измеритель-
ных кабеля. Кабелем ЯЫ4.853.082 прибор B3-38 можно подсоединить к
установке для поверки вольтметров В1-4 и к другим объектам, имею-
щим выходные гнезда такой же конструкции, а также для измерений на
частотах выше 1 Мгц. Кабель Я114.853.081 - общего
рекомендуется работать на частотах до 1 Мгц.
При работе на чувствительных пределах стрелка
сутствии измеряемого сигнала находится в нулевом
пустимые отклонения стрелки на пределе измерения 1
применения.
Им
прибора при
положении,
мв - 0,1 мв.
от-
До-
13
1.7. УКАЗАНИЯ ПО РЕМОНТУ
До проведения ремонта прибора необходимо снять верхнюю и
нижнюю половины кожуха. При этом открывается доступ ко всем эле-
ментам схемы. При необходимости включения прибора со снятым кожу-
хом соблюдать максимальную осторожность и не прикасаться к клеммам
трансформатора и кнопке включения.
Перечень наиболее часто встречающихся неисправностей с указа-
нием вероятных причин и методов устранения приведен в таблице 3.
Таблица 3
Характерная неисправность
Вероятная причина
Методы устранения
1. Индикаторная лампочка
не светится и стрелка
прибора не реагирует
на сигнал
2. Сигнальная лампочка
светится, но прибор не
работает (стрелка не
отклоняется, зашкали-
вает и не реагирует на
входной сигнал)
Сгорел предохра-
нитель или отсут-
ствует контакт в
кнопке включения
прибора
Вышел из строя
один или несколь-
ко элементов схе-
мы
Заменить предо-
хранитель или
переключатель Во
3. Прибор работает, но
основная погрешность
выше нормы на преде-
лах 3-300 мв
Вышел из строя (из-
менил погрешность)
один или несколь-
ко резисторов ат-
тенюатора
Big.. Л27
Замерить напряже-
ние в контрольных
точках схемы. Там,
где напряжение не
в норме, найти
неисправный эле-
мент и заменить
его
Найти неисправный
резистор и заме-
нить его
Все элементы электрической схемы прибора можно заменить в со-
ответствии с данными, указанными в спецификации. При замене неко-
торых элементов требуется дополнительна^ регулировка прибора пред-
усмотренными для этой цели органами. Методы регулирования при-
водятся ниже. Положение органов регулирования показано на плане
размещения основных электрических элементов (п. 3.2).
14
- При замене резисторов R^ или R^ необходимо отрегулировать
коэффициент деления входного делителя. Это делают на пределе изме-
рения 30 в. Подавая на вход прибора напряжение 30 в от установки
В1-4, устанавливают стрелку прибора на отметку "30н при помощи по-
тенциометра Rg.
- При замене конденсаторов Ср О? или 0^ необходимо откоррек-
тировать частотную характеристику входного делителя в точке
100 кгц на пределе 1 в. Подавая на вход прибора напряжение 1 в
частоты 100 кгп от генератора ГЗ-7А с фильтром, устанавливают
стрелку прибора на отметку *L0M триммером 0^. Контроль входного
напряжения в проводится вольтметром ВЗ-24.
- При замене лампы необходимо отрегулировать минимальный
фон яри незакороченном, но экранированном входе прибора на преде-
ле 1 мв потенциометром и проверить основную погрешность прибо-
ра при помощи установки В1-4 на пределе 30 мв. При необходимости,
установить стрелку прибора точно на отметку ”30” потенциометром
- При замене транзисторов Т^, ЙЛИ других элементов преоб-
разователя импеданса необходимо проверить напряжение в контроль-
ной точке КТ1 электронным вольтметром (относительно корпуса при-
бора). Переключатель пределов при этом должен находиться в поло-
жении 300 в. При необходимости установить потенциометром R^o на-
пряжение, равное +9,5 в. После этого проверить основную погреш-
ность на пределе 30 мв и, при необходимости, откорректировать по-
тенциометром
- При замене резисторов аттенюатора R^^.R?? необходимо про-
верить основную погрешность прибора на пределах 1-300 мв. Коррек-
тировка производится потенциометром R^g на пределе измерения
30 мв.
- При замене транзисторов T^..»Tg или других элементов ши-
рокополосного усилителя или детектора необходимо измерить напря-
жение в контрольной точке КТЗ электронным вольтметром (относи-
тельно корпуса прибора). Переключатель пределов при этом должен
находиться в положении 300 в. При необходимости установить потен-
циометром Rg^ напряжение, равное- минус 8,5 в. После этого прове-
15
рить основную погрешность
на
пределе 30 мв и,пр
необходимости,
я
откорректировать потенциометром
- При замене элементов в схеме источников питания необходимо
измерить напряжения в контрольных точках КТ2 и КТ4 электрон-
ным вольтметром.
1.8. УКАЗАНИЯ ПО ПОВЕРКЕ
При периодической поверке прибора определяется соответствие
основной погрешности прибора в номинальной и расширенной области
частот по нормам, приведенным в пп. 1.3.3 и 1.3.4 настоящей инст-
рукции.
Для поверки прибора необходима следующая аппаратура:
- генератор ГЗ-35
- генератор ГЗ-7А
- установка для поверки вольтметров В1-4
- вольтметр компенсационный ВЗ-24
- аттенюатор АСО-ЗМ
- фильтр с затуханием не менее 35 дб для частот 0,1; 1; 3 и
5 Мгц.
Фильтр является нестандартным оборудованием. Его принципиаль-
ная электрическая схема ЯИ2.067.018
ящей инструкции.
Основная погрешность прибора
измерения при помощи установки В1-4
ЭЗ приведена в п. 3.6 насто-
определяется на всех пределах
на частоте 1 кгц и на частотах
20 гц, 45 гц, 1 Мгц, 3 Мгц и 5 Мгц на пределах 1 МВ...1 в. На час-
тотах 1, 3 и 5 Мгц проверка производится по схеме, приведенной на
черт.4. На частотах 20 и 45 гц вместо генератора ГЗ-7А необходимо
использовать генератор ГЗ-35, согласованный с помощью резистора
240, а фильтр исключить.
Периодичность поверки прибора устанавливается предприятием,
использующим прибор, с учетом интенсивности его использования и
условий применения, но не реже 1 раза в 2 года.
16
Черт. 4-
1.9. ХРАНЕНИЕ И ПОВТОРНАЯ УПАКОВКА
1.9.1. Приборы должны храниться в следующих условиях:
- температура окружающего воздуха от 10 до 35 °C,
- относительная влажность до 80 % (при температуре 20 -5 °C).
В помещениях для хранения приборов не должно быть пыли, паров
н
кислот и щелочей, а также газов, вызывающих коррозию
Приборы, предназначенные для эксплуатации ранее шести месяцев
со дня поступления, могут храниться в упакованном виде. Приборы,
прибывшие для длительного хранения, содержатся освобожденными от
транспортной упаковки в условиях, указанных выше, если иные
не указаны в условиях поставки.
1.9.2. Повторная упаковка
При повторной упаковке прибора, предназначенного для транс-
портировки, эксплуатационная документация и принадлежности должны
быть вложены в картонную коробку.
17
I
3. Приложение
3.1. ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
И СХЕМА ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ ПРИБОРА B3-38
Поз.
обоз
ТОСТ, ту,
чертеж
Наименование и тип
Основн.
данные *
номин.
Коли-
чест-
во
Резисторы
ho
11
в16
®17
ОЖО.467.036
ОЖО 468-046
ОЖО. 467.072
ГОСТ 7113-66
и
и
fl
В
в
ОЖО.чбН.046
ГОСТ 7113-66
в
п
п
ОЖО.467.072
в
^2-13-0,25-4,87 ком ±0,5$-Б
СП—0,4-470 ом-12
02-10-0,125-20 ом ±156
МЛТ-0,25-1 Мом ±1056
МЛТ-О,25-150 ом ±1056
МЛТ-О,25-3 ком ±55б
МЛТ-0,25-1,5 ком ±1056
МЛТ-О,25-18 ком ±1056
СП-0,4-47 ком-12
WIT-0,25-1,3
МЛТ-О,25-100
МЛТ-О,25-8,2
ком ±5%
ом ±10$
ком 110$
ком -Ю$
ом ±10$
МЛТ-0,25-680
02-10-0,125-1 ком ±1^
02-10-0,125-402 ом ±1#
4,87 ком
470 ом
20 ом
5,1 Мом
1 Мом
150 ом
3 ком
1,5 ком
18 ком
47 ком
ком
100
680
ом
ком
ком
ом
1 ком
402 ом
23
1 2 3 4 5
В18"*,В21 020.467.072 ТУ 02-10-0,125-240 ом ±0,5# 240 ом 4
В22 « 02-10-0,125-165 ом ±0,5# 165 ом I
r23...r27 н 02-10-0,125-357 ом ±0,5# 357 ом 5
В28 ГОСТ 7113-66 млт-о,25-150 ом ±io# 150 ом I
В29 020.468.046 ТУ СП-О,4-220 ком-12 220 ком I
В30 ГОСТ 7113-66 МЛТ-О,25-390 ком ±10# 390 ком I
В31 п МЛТ-О,25-22 ком ±10# 22 ком 1
В32 н МЛТ-О,25-5,6 ком ±10# 5,6 ком 1
В33 010.467.072 ТУ С2-10-0,125-10 ом ±1# 10 ом 1
В34 ГОСТ 7113-66 МЛТ-О,25-3,6 ком ±5# 3,6 ком 1
В35 п МЛТ-О,25-1 ком ±10# 1 ком I
В3б п МЛТ-О,25-22 ком ±10# 22 ком 1
В37 020.467.072 ТУ 02-10-0,125-100 ом ±1% 100 ом 1
В38 ГОСТ 7113-66 МЛТ-О,25-2,2 ком ±10# 2,2 ком I
В39 020.467.072 ТУ 02-10-0,125-15 ом ±1# 15 ом 1
В40 ГОСТ 7113-66 МЛТ-О,25.-510 ом ±5# 510 ом 1
В41 N МЛТ-О,25-3,9 ком ±10# 3,9 ком 1
В42 П МЛТ-О,25-2,2 Ком ±10# 2,2 ком 1
В43’ В44 010.467.072 ТУ 02-10-0,125-1 ком ±1# 1 ком 2
В45‘ ®4б п 02-10-0,25-2,49 ком ±1# 2,49 ком 2
В47 п 02-10-0,125-45,3 ом ±1% 45,3 ом 1
В48 0X0.468.046 ТУ СП-0,4-1,5 ком-12 1,5 ком I
В49 ГОСТ 7113-66 МЛТ-О,5-510 ом ±5# 510 ом 1
В50 п МЛТ-1-330 ом ±10# 330 ом I
В51 п МЛТ-2-1,2 ком ±10# 1,2 ком I
24
1 2 3 4 -
В52 ГОСТ 7113-66 'ШТ-?-1 ком -10$ * кои
К53 0110.468.046 ТУ СП-0,4-470 ол -12 470 ом п
в54...е57 ГОСТ 7113-66 МЛТ-О, 125-56 ком ±10я' 56 кон 1 J
Конденсаторы
С1 ГОСТ 11155-66 СГТ-3-500-Г-2700 ±10Я5 2700 п^з
С? « СГМ-3-500-Г-1600 ±10$ 1600 пф 1
С3 ГОСТ 7159-69 КД-2-475-3,9 пф ±10$-3 3,9 пф 1
С4 0X0.460.010 ТУ КПК-1-2/7 2/7 пф 1
с5 010.462.ОН ТУ К40П-26-0.047 ±10$ 0,047 мкф 1
С6 0S0.464.042 ТУ К50-3-25-100 100 мкф 1
с7 п К50-3-6-50 50 нкф 1
С8 It К50-3-6-100 100 мкф 1
С9 и К50-3-12-200 200 мю! 7
*-10 ГОСТ 7159-69 KT-1-W7-15 пф ±5$-3 15 пф 1
ПО...22 пф)
С11 ОЖ). 464.042 ТУ К50-3-6-50 50 мкф 7
с12 К50-3-6-100 100 мкф 1
С13 ГОСТ 7159-69 КТ-1-Н70-1500 пф -20...+50$-3 1500 nd 1 1
С14 ГОСТ 11155-65 СГМ-1-250-Г-560 ±5$ 560 пф 7^
С15 0X0.464.042 ТУ К50-3-6-100 100 мкф 1
*С1б ГОСТ 11155-65 СГМ-1-250-Г-240 +5$
(200...300 пф) 240 nd X
С17 0X0.460.010 ТУ КПК-1-8/30 8/30 пф 7 X
С18 0X0.464.042 ТУ 450-3-1^-20 20 икс1 1
С19 п К50-3-50-1 1 мкф 1
с20’ С21 W К50-3-50-100 100 мкф 9 U
Элементы, отмеченные*, подбираются при регулировке.
1 2 3 4 5
С22’ С23 ОЖО.464.042 ТУ К50-3-100-50 5Q мкф 2
С24 ГОСТ 7159-69 КТ-1-М47-5,6 пф ±10£ 5,6 пФ 1
Прочие
В1 ЯН3.602.035 ТУ Переключатель 1
В2 ЕЩ0.360.037 ТУ Переключатель П2К 1
Гн ВРО.364.010 ТУ Розетка приборная СР-50-73 Ф 1
Д]_, д2 ЩТЗ.362.002 ТУ Диод полупроводн. Д18 2
Д3...Д6 СЮ. 362.044 ТУ " Д814Д 4
Д7---Дю ЩБ3.362.002 ТУТ " Д226Б 4
ИИ ЯЫ5.172.063 Микроамперметр (переделка)
М24; 100 мка кл. 1,0 1
Кл ЕЭО.483.586 ТУ Клемма 1
Л1 ТФЗ.300.080 ТУ Лампа бСбЗН 1
Л2 ТУ-16-021-09-66 Лампа НСМ10-55-2 1
Пр НИО.481.017 Предохранитель ПМ-0,25 1
Т1 ШП3.365.009 ТУ Транзистор ГТ308В 1
Т2 ЩБ3.365.023 ТУ ** КТ301Х 1
т3...т6 ШПЗ.365.009 ТУ " ГТ308Б 4
Тр ЯЫ4.702.031 Трансформатор (ШЛ 16x25) 1
III НО.364.003 Вилка ВД-1 1
кт-,... кт. -L Ч КС7.750.189-3 Лепесток НГО.775.000 ТУ 4
26
I
„d6
“10
- 20
- 30
-40
- 50
- 60
mV
300
100
30
10
3
1
V
dB"
0
10
20
30
4
~ 20 -45Hz-1 ~5ПHz
2,5
Г fa- 5 Н&* ГОСТ 9181-67я I
Гн ! I
№
Кл.
R1
4.87к
С1
27O2L сг
R2
1
Г д
жя
*)
1
~TS~
700.0
гЧВ
1
Й15
600
ч—Г
С8 ЛЯП
1.3 к
а)
Я?0
150
т-
КТ2
-246
R49
510
R51
12К
V
1
3
10
30
100 40
300 50
I
I
Я7
U Зк
Я12
100
Т1
ГТ308 В
Я13
09
скл
II15
о
о
о
о
82к Z
хтзок
I
R18
240
Я19
240
ГШ
5.1 П
№ Г5 Й59
351
56k
1
г
%
о О О Q
81-3
О
о
Л
R29
220 к
КТ 4
*24 6
л
ДЗ
Д814Д
020
63
з;9
2/71
I
I
(5)
Подбираются при регулировании
КТ - контрольная точка
05
0,047
2
R6
150
Ю
а
Д7
Д22ББ
03). /з
Д8
Д226 Б
R5
1М
R24 «55
357т 56 к
Л1
6С63Н
ЕЕ.А EeeI 1е~“
R20
240
12
б
R9
LJ 18 к
R8
50,0V 15 к
I
(8
Rio
41К
w
3,9 К
1
1к
I
R21
240
КТ1
*9,56
Rll\
402 I
R22
R25U R56
56 к
О °Оо
R26 R51
357 Ц 56 к
R21
351
w
rtf
лязо А
1>4J
ТЗ
ГТ308В
Я32 rJ
5,6 К [
Т4
ГТЗО8В
РЗЧ
З.бк
о
R38
2,2 к
Тб
R.41
3,9 к
I
WASIM
100,0 C22\
50,0 .
Д9
о Д226Б
/ дю
Д228Б
(12)
12
011
50fi
(4)
e.,1___1
Я31
22 К
СИ
100,0
*
R33
10
Т5
ГТ308 В ГТ ЗОВЬ
ПЯ35
1к
КТЗ
~8,56
013
1500
R36
22 К
CW
560
Я39
15
Д1±
Д1*Ъ-
1Я42ПЙ
2,2к
1К
Д2
Д18'
RW
1к
5,6
015
7700,0
Я37
100
Т1&
240
СП 8/3.
«
R40
510
I I
R47
45,3
R45
2,Ч9к
R46
2,49
к
R48
1.5К
(г)
(О
А
МП
,Д5
тд
&С21
I Д6
'Д814Д
Д50
330
019
1.0
/
100.о
С23
50,0
U
R52
1К
Ячоз
а
6
ад
R53
470!
(9)
♦
21
2
Л2
22 I
3T
тр
1
2
3
t
I
I
I
82
4
5
6
Е
111
nnP ,
,0,25a*
СХЕМА ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ B3-38
Л
220 V 50Hz*
3.2. РАСПОЛОЖЕНИЕ ОСНОВНЫХ ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ
27
Вкодной блок
3.3. СХЕМА РАСПОЛОЖЕНИЯ КОНТРОЛЬНЫХ ТОЧЕК
И НАПРЯЖЕНИЙ В НИХ
ЯЧОЗ о
4. кп
~ (-S.56)
Вид на печатную плату (4403) с
наружной левой стороны прибора
КТ2
(-246)
1 КТ1
। । (+9,5 Ь)
Т КТ4
МП)
О о
28
3.4. ТАБЛИЦА РЕИШОВ ЛАМПЫ И ТРАНЗИСТОРОВ
Напряжение относительно корпуса (в)
Лампа 6С63Н Uq = +1Л у 5 О%= +3,5
Транзистор Uh иэ Норма U/q
•Т1 ГТЗО8В +10 +14,5 3...7
Т2 КТ301Ж +17 +9,5 б...9
Т3 ГТ308В -5 -0,04 3...7
Т4 ГТ308В -10,5 -4,0 3...7
Т5 ГТ308В -8,5 -4,0 3...7
Т6 ГТ308В -13 -8,5 3...7
Измерения производить прибором ВК7-9 при помощи щупа.
Схема
намотки
3.5. ТРАНСФОРМАТОР ПРИБОРА B3-38
|Г off
1 IG о/9 17 Железо ШЛ1бх25
о | - Провод HftMO тки
Т < । >- марки ПЭВ-2 | 4 О м
If о 2/
2 Ч
О 1
3 о R о 22
Таблица намоточных данных
Поря- док на- мотки Номер обмотки и выводов Диаметр провода Число вит- ков Напрял, под на- грр^ой Напряж. холосто- го ^ода
без. изо- ляции с изоля- цией
1 I 1-2 0,15 0,19 4150 220 220
2 П 11-12-13 0,2 0,24 2x1035 2x50 2x55
3 И 21-22 0,35 0,41 147 6,3 7,7
- 3 Экран Медь М2 фольга 0,05 36x180
29
3.6. ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ И СХЕМА ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ
ФИЛЬТРА, ИСПОЛЬЗУЕМОГО ПРИ ПОВЕРКЕ ПРИБОРА B3-38
Поз. обозн. ГОСТ, ТУ чертеж Наименование и тип Основн. данные номин. Кол-во
1 2 3 4 5
Конденсаторы
С1 ГОСТ 11553-65 КТП-4Аа-Ш.300-330 пф ±20# 330 пф 1
°2 ГОСТ 11155-65 СГМ-2-250-Г-1200 -5f> 1200 пф 1
сз W СГМ-3-500-Г-3000 -5% 3000 пФ I
С4 и СГМ-1-250-Г-220 220 пф 1
С5 п СГМ-2-250-Г-1000 -5% 1000 пФ I
С6 п СГМ-3-500-Г-3600 ±5% 3600 пФ 1
°7 н СГМ-4-250-Г-0,010 -5% 0,010 мкф 1
°8 0X0.462.104 ТУ МБМ-160-0,1 ilO?6 0,1 мкф 1
С9 ГОСТ 7159-69 КТ-2-Н70-10000 пф-20...+5О£-2 10000 пф 1
С10 tt КТ-1-М700-56 пф ±5)6-3 56 пф 1
С11 п КТ-1-Ш300-150 пф ±5£-3 150 пф 1
С12 УЕ0.460.005 ТУ КПК МТ 6/25 6/25 пФ 1
С13 ГОСТ 11155-65 СГИ-1-250-Г-200 200 пф 1
С1А 11 СГМ-3-500-Г-2000 2000 пф 2
(параллельно С=4000 пф
°15 w СГМ-3-500-Г-2200 -5% 2200 пф 1
С16 N СГМ-2-250-Г-820 ±5% 820 пф 1
С17 ' УЕО.460.005 ТУ КПК МТ 6/25 6/25 пф 1
С18 ГОСТ 7159-65 КТ-1-Ш.300-91 пф ±5£-3 91 пф 1
С19 N KT-I-M700-56 пф 15^-3 56 пф 1
С20 УЕО.460.005 ТУ КПК МТ 6/25 6/25 пФ 1
30
1 2 3 4 5
С21 ГОСТ 11155-65 СГМ-2-250-Г-680 ±50 680 пф 1
С22 ft СГМ-1-250-Г-390 390 пф 1
С23 ГОСТ 7159-69 КТ-1-14700-47 пф ±50-3 47 пф 1
С24 УЕО.460.005 ТУ КПК МТ 6/25 6/25 пф 1
С25 ГОСТ 7159-69 КТ-1-М47-20 пф ±50-3 20 пф 1
°26 fl КТ-1-М47-20 пф ±5?б-3 20 пф 1
С27 УЕО. 460.005 ТУ КПК МТ 6/25 6/25 пф 1
°28 ГОСТ 7159-69 КТ-1-М47-20 пф ±50-3 20 пф 1
Прочие
Ч Катушка индуктивности 0,46 мкгн 1
L2 1» 0,94 мкгн 1
L3 п 2,53 мкгн 1
L4 11 23 мкгн 1
1-5 ft 15,8 мкгн 1
L6 ft 50 мкгн 1
L7 ft 126 мкгн 1
L8 If 630 мкгн 1
l9 ft 0,46 мкгн 1
L10 ft 12,5 мкгн 1
B1 Переключатель 1
Г«1 НЕЭЗ.647.701 Сп Гнездо штеккерное I
Гн2 И II 1
31
СХЕМА ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ ФИЛЬТРА
