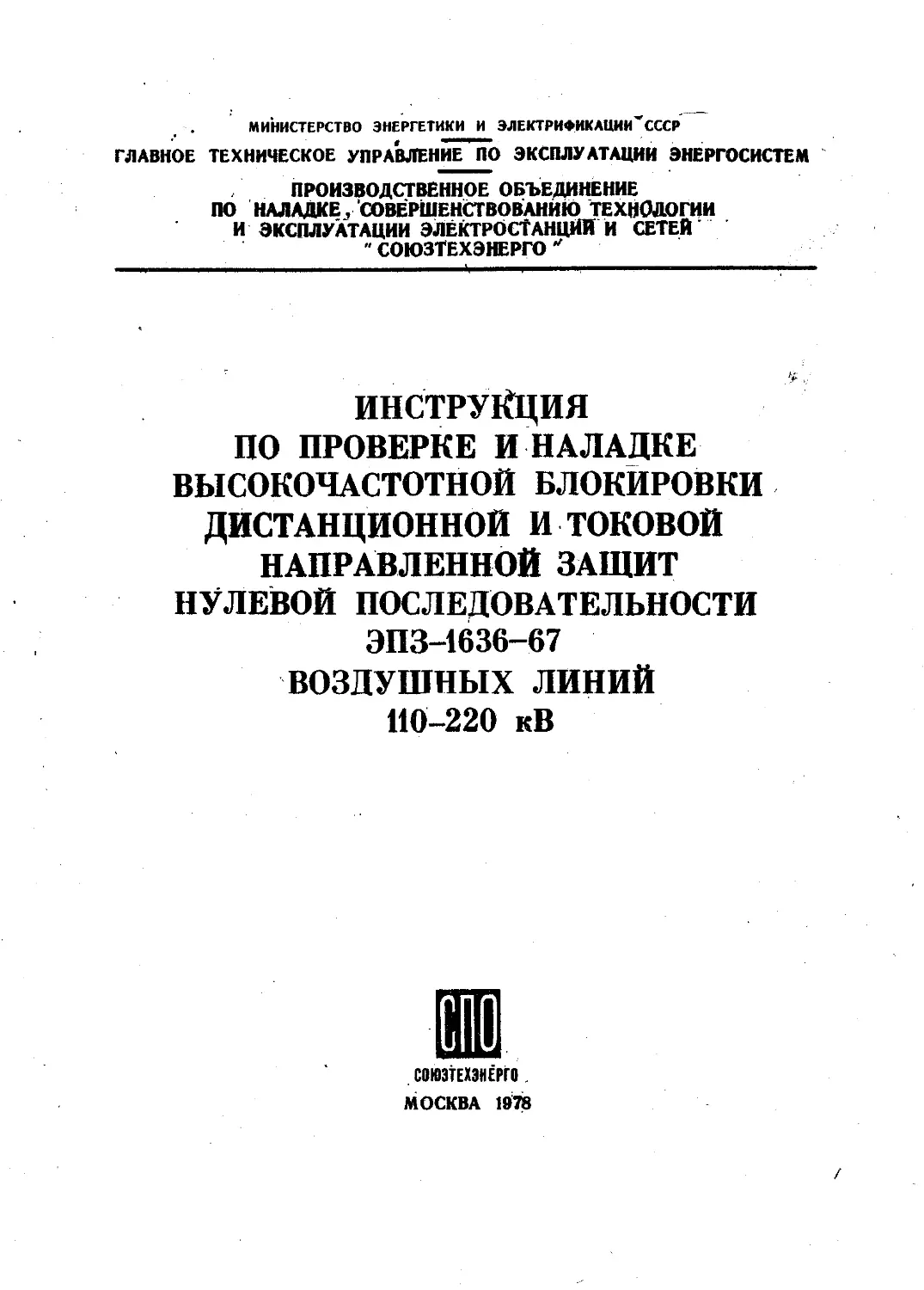

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКЛЦИИ'СССР
ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ
ПО НАЛАДКЕ , СОВЕРШЕНСТВОВАНИЮ ТЕХНОЛОГИИ И ЭКСПЛУАТАЦИИ ЭЛЕКТРОСТАНЦИИ И СЕТЕЙ
СОЮЗТЕХЭНЕРГО "
ИНСТРУКЦИЯ
ПО ПРОВЕРКЕ И НАЛАДКЕ ВЫСОКОЧАСТОТНОЙ БЛОКИРОВКИ ДИСТАНЦИОННОЙ И ТОКОВОЙ НАПРАВЛЕННОЙ ЗАЩИТ НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ
ЭПЗ-1636-67 ВОЗДУШНЫХ линий 110-220 кВ

. СОЮЗТЕХЭМЁРГО . МОСКВА 19ТО
МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР IABHOE ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ
ПО НАЛАДКЕ, СОВЕРШЕНСТВОВАНИЮ ТЕХНОЛОГИИ И ЭКСПЛУАТАЦИИ ЭЛЕКТРОСТАНЦИЙ И СЕТЕЙ " СОЮЗТЕХЭНЕРГО "
ИНСТРУКЦИЯ
ПО ПРОВЕРКЕ И НАЛАДКЕ ВЫСОКОЧАСТОТНОЙ БЛОКИРОВКИ ДИСТАНЦИОННОЙ И ТОКОВОЙ
НАПРАВЛЕННОЙ ЗАЩИТ НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ ЭПЗ-1636-67
ВОЗДУШНЫХ линий
110-220 кВ
СЛУЖБА ПЕРЕДОВОГО ОПЫТА И ИНФОРМАЦИИ СОЮЗТЕХЭНЕРГО
МОСКВА	1978
УДК 621.316.925(083.96)
Составлено Южтехэаерго
Авторы инженеры И.2.П5РНЫЙ, С.П.ПУДИКОВ
Инструкция обобщает опыт проверки и наладки ВЧ блокировки дистанционных защит, нулевых направленных защит и мекдуфазных отсечек, выполненных на кимплектных панелях ЭПЗ-1636-67, в Ленэнерго, Кали-нинградэнерго, Куйбышевэнерго, Кузбассэнерго, Мин-энеого УзССР, Удмуртэнерго, Свердловэнерго, Красноярскэнерго, и составлена с использованием материалов института "Энергосетьпроект", Чебоксарского электро-аппаратного завода (ЧЭАЗ) и экспериментальных и наладочных работ Союзтехэнерго.
Инструкция предназначена для персонала служб РЗА энергосистем и наладочных организаций, занимающегося наладкой и эксплуатацией указанных защит.
© СПО Союзтехэнерго, 1978,
Ответственный редактор и.Л. Левина
Литературный редактор А.А.Шиканян
Технический редактор Я.Д.Архипова
Корректор Л.Ф.Петрухина
Подписано тг печати 17/У £978 г.	Формат 60x84 1/16
Печ.л.,3,0 (уол.печ.л.2,79) Уч.-изд.л.3,7 Тираж 3000 эка.
Заказ te №№ Издат. № 368/77 Цена 41 коп.
производственная служба передового опыта и информации Союзтехэнерго 109432,Москва,Ж-432, 2-й Кожуховский проезд, д.29, корп.6
Участок оперативной полиграфии СПО Союзтехэнерго
II7292, Москва,В-292, улЛвана Бабушкина, д.23,корп.2
утакрипАп-
Заместитель главного инженера Союзтехэнерго
А.ГЕРР (Решение электротехнической секции Московского технического совета ПО "Союзтехэнерго7'от 13 октября 1977 г. Jfe 7)
ВВЕДЕНИЕ
Высокочастотная блокировка дистанционной и токовой направленной защит нулевой последовательности ВД 110-220 кВ применяется для исключения выдержки времени этих защит при КЗ на защищаемой линии в случаях, когда для сохранения устойчивости системы необходимо отключение мест повреждений на всем протяжении защищаемой ВЛ без замедления, а применение других типов быстродействующих защит линий (продольной дифференциальной, дифференциальнофазной, высокочастотной и др.) невозможно или менее целесообразно.
Наибольшее распространение получил вариант использования в сочетании с ВЧ блокировкой комплектной панели защиты ЭПЗ-1636-67.
Разработано два варианта схем релейной части полукомплекта ВЧ блокировки, применяемых совместно с панелью ЭПЗ-1636-67:
а)	с органами пуска ВЧ передатчика, действующими независимо от напсгвления мощности КЗ (ненаправленный пуск ВЧ передатчика) -рис.1,2 (см.вклейку);
б)	с органами вусиа ВЧ передатчика, действующими при направлении мощности КЗ к айнам (направленный пуск ВЧ передатчика) -ржс.З <см.вклейку).
Первый вариант схемы выполняется с использованием типовой панели ЧЭАз ЭПЗ-1643-69; блокировка устанавливается на питающем конце ВА, со стороны которого во всех режимах работы системы имеется питание, достаточное для действия защиты. В комплект указанной панели входит приставка ВЧ блокировки ПВБ-158.
Второй вариант схемы предусматривает установку ВЧ блокировки также на питающем конце ВЛ, со стороны которого питание в некоторых режимах может быть либо отключено, либо недостаточно для обеспечения требуемой чувствительности защиты при повреждениях на защищаемой линии.
Для направленного пуска используется комплект направленных
Рис.I. Структурная схема ВЧ блокировки дистанционной защиты с ненаправленным песком ВЧ передатчика
- 5 -
реле сопротивления КРС-2, реле направления мощности нулевой последовательности РБМ-178, реле напряжения нулевой последовательности РНН-257- реле тока РНТ-567, промежуточные и указательные реле и другая аппаратура. В этот полукомплект входит также приставка ВЧ блокировки ПВБ-158. Релейная часть полукомплектов предназначена для совместной работы с приемопередатчиками УПЗ-70.
В данной Инструкции изложена методика наладки релейной частя полукомплектов ВЧ блокировки обоих вариантов схем при новом включении и даются указания оперативному персоналу по обслуживанию высокочастотной части защиты. Дано описание ВЧ блокировки и режимов ее работы.
Виды и объемы профилактического контроля и профилактического восстановления ВЧ блокировок должны соответствовать "Правилам технического обслуживания устройств релейной защиты, электроавтоматики, дистанционного управления и сигнализации электростанций и линий электропередач 35-330 кВ и в настоящей’ Инструкции не приводятся.
I.	ОПИСАНИЕ СХЕМЫ И РАБОТЫ ПОЛУКОМПЛЕКТА ВЧ БЛОКИРОВКИ С НЕНАПРАВЛЕННЫМ ПУСКОМ ВЧ ПЕРЕДАТЧИКА
I.I.	Назначение и принцип выполнения
Подукомллект ВЧ блокировки, выполненной по указанной схеме, предназначен для установки на том конце ВЛ, со стороны которого во всех режимах работы имеется питание, достаточное для действия защиты.
Рассматриваемый полукомплект предназначен для совместного использования с панелью ЭПЗ-1636-67, которая содержит:
а)	трехступенчатую дистанционную защиту от всех видов многофазных КЗ;
б)	четырехступенчатую токовую направленную защиту нулевой последовательное га от замыканий на землю;
в)	токовую отсечку от многофазных КЗ.
Схема релейной части полукомплекта ВЧ блокировки, выполненная на типовой панели ЭПЗ-1643-69, содержит:
а)	пуежовые органы:
-	пуска ВЧ передатчика;
- 6 -
-	останова ВЧ передатчика (органы отключения);
б)	блокирующее поляризованное реле, предназначенное для блокировки защиты при наличии ВЧ сигнала (при внешних КЗ);
в)	реле и цепи, предназначенные для дистанционного пуска ВЧ передатчика;
г)	выходные цепи;
д)	цепи сигнализации.
Высокочастотные приемопередатчики УПЗ-70 устанавливаются на всех концах защищаемой ВЛ и работают совместно с релейными иолукомплектами.
Основное назначение ВЧ блокировки состоит в том, чтобы обеспечить работу релейных завдт (дистанционной, земляной нулевой последовательности) и отключение ВЛ без выдержки времени яри возникновении повреждений на всем ее протяжении. Это достигается одновремеп”!”: пуском ВЧ передатчиков с последующим их остановок от направленной защиты. Защита блокируется при наличии тока в тормозной обмотке блокирующего реле ПР1 (см.рис.I). При КЗ вне защищаемой ВЛ (точки К-1, К-3) работает направленная защита только дальнего конца ВЛ, следовательно, останов ВЧ передатчика происходит также только иа этом конце и в тормозных обмотках реле ПР1 обоих иолукомплектов протекает блокирующий ток. Ври КЗ на защищаемой ВЛ (точка К-2) ВЧ передатчики останавливаются с обеих сторон, ток в обмотке ПР1т отсутствует и защита действует на отключение.
Рассмотрим некоторые варианты работы ВЧ блокировки при разных видах КЗ.
Внешнее КЗ со стороны подстанции 2 (точка К-3). Двухфазное КЗ в It зоне дистанционной защиты. Срабатывает, пусковой орган ВЧ блокировки (блокировка от качаний иг или 1г ), который производит пуск ВЧ передатчика. Направление мощности - в линию. Срабатывают Ж ступень дистанционной защиты (выходное реле 2РП), выходные реле 2РП и 1ОРП органа останова ВЧ передатчика, которые останавливают ВЧ передатчик, замыкают цепь рабочей обмотки ПР1р блокирующего поляризованного реле ПР1 в комплекте приставки ИВБ. Реле ПР1 не срабатывает, так как со стороны подстанции 2 все время поступает блокирующий импульс, который принимается входными контурами приемника. В тормозной обмотке реле ПР1т и в поляризо
- 7 -
ванном реле ПР2 протекает ток приема 13-17 мА. При таком токе число ампер-витков тормозной обмотки реле liPI больше, чем рабочей обмотки, не менее чем в 1,8 раза.
Со стороны подстанции 2 пусковым органом (1/2 или ^блокировки от качаний) такке был запущен ВЧ передатчик. Но направление мощности - к шинам, и направленные реле сопротивления дистанционной защиты не работают и нет команды останова ВЧ передатчика.
Междуфазное КЗ на защищаемом участке линии при двустороннем питании (точка К-2). Работа защиты со стороны подстанции I аналогична описанной выше, но работает I или П ступень дистанционной защиты, чем осуществляется ближнее резервирование ВЧ блокировки и, кроме того, в связи с исчезновением блокирующего импульса в тормозной обмотке ПР1т реле ПР1 срабатывает и запускает выходное промежуточное реле 4РП, производящее отключение линии.
На противоположной стороне ВЛ работа защиты аналогична.Измерительные органы защиты (НЕ ступень) через орган останова останавливают ВЧ передатчик. Срабатывает блокирующее реле ПР1 и реле 4РП, которое отключает выключатель.
Между$азное КЗ на защищаемом участке линии при одностороннем питании со стороны подстанции I, Работа защиты аналогична слу-_ чаю внешнего КЗ со стороны подстанции 2. Пусковой орган (U2 или 12 ) со стороны подстанции 2 запускает ВЧ передатчик. Измерительный орган (I ступень) дистанционной защиты при этом не работает и нет импульса на останов ВЧ передатчика. Блокирующий им-^-цужыссо стороны подстанции 2 приводит к отказу защиты как ло стороны подстанции 2, так и с другого конца.
Блокировки с ненаправленным пуском могут устанавливаться только на том конце линии, для которого во всех режимах имеется питание и обеспечивается достаточная чувствительность органов защиты, действующих на останов ВЧ передатчика. Если чувствительность данного полукомплекта при КЗ на защищаемой линии неудовлетворительна (аналогично описанному выше), передатчик не будет остановлен и продолжит посылать блокирующий ВЧ сигнал, в результате чего откажут в действии и полукомплекты защит с ВЧ блокировкой, установленные на других концах линии.
В случаях, если питание с данного конца линии может быть от
- 8 -
ключено или органы останова ВЧ передатчика полукомплекта защиты, установленного на данной конце линии, не удовлетворяют требованиям чувствительности в режима до отключения места повреждения с других сторон, на этом конце устанавливается полукомплект защиты с направленным пуском ВЧ передатчика (см.рмс.З). При этом действие защиты с ВЧ блокировкой на других концах линии при КЗ на защищаемой линии обеспечивается независимо от срабатывания отключающих органов полукомплекта ВЧ блокировки на данном конце линии.
По принципу действия защита не монет работать каскадно: если орган останова ВЧ передатчика данного полукомплекта не срабатывает при повреждении на защищаемой линии, то передатчик на данном конце линии, не будучи остановленным, продолжит посылку блокирующего ВЧ сигнала, в результате чего откажут в действии и полукомплекты защит с ВЧ блокировкой, установленные на других концах линии.
внешнее КЗ со стороны подстанции I (точка К-1). Работа защиты аналогична описанной выще, но работают измерительные органы со стороны подстанции 2, а блокирующий сигнал поступает со стороны подстанции I.
При анализе работы защиты при различных повреждениях было принято, что ВЧ блокировка ускоряет Ж ступень дистанционной защиты ЭПЗ-1636- 67. Для этого в цепи останова ВЧ передатчика используются параллельно соединенные замыкающие контакты реле-повторителя ЛГ ступени (контакт 2PIL комплекта Д8 панели ЭПЗ-1636-67) и выходного промежуточного реле дистанционной защиты (контакт 4РП^ комплекта ДЗ). Но с помощью ВЧ блокировки может ускоряться срабатывание и других ступеней дистанционной защиты от многофазных КЗ:
-	Н ступени защиты;
-	I ступени защиты при выполнении ее с выдержкой времени.
При ускорении срабатывания П" ступени защиты для дивадлцион-ной защиты с общим дистанционным органом I и П ступеней I ступень защиты при введённой ВЧ блокировке выводится из действия,поскольку для исключения замедления действия заняты, определяемого временем переключения дистанционных органов с уставки I ступени на уставку II ступени,требуется постоянное включение »тах органов на
- 9 -
уставку II ступени.,При этом в случае отказа защиты с ВЧ блокировкой место повреждения в зоне действия I ступени дистанционной защиты будет отключено с выдержкой времени Ц ступени, а при трех-$азных повреждениях в мертвой зоне направленных реле сопротивления - лишь действием резервных защит смежных элементов <при отсутствии на данном конце линии токовой отсечки). Последнее возможно вследствие того, что время замкнутого состояния контактов реле сопротивления при их работе “по памяти" недостаточно для действия защиты с выдержкой времени. Вывод из действия I ступени дистанционной защиты может оказаться недопустимым в случаях, когда на одном из концов линии, где использован ненаправленный пуск ВЧ передатчика, чувствительность защиты с ВЧ блокировкой при мекдуфазных КВ обеспечивается лишь после отключения линии с противоположного конца.
Схема ускоренияI ступени имеет недостаток, заключающийся в необходимости в ряде случаев загрубления Ц ступени дистанционной защиты для выполнения условия ее согласования по чувствительности с органами пуска ВЧ передатчиков на других концах линии; это может привести к нежелательному или недопустимому ухудшению дальнего резервирования.
Ускорение с помощью ВЧ блокировки I ступени с выдержкой времени двуступенчатой дистанционной защиты не приводит к ухудшению характеристики этой защиты.
В связи с этим следует стремиться ускорять с помощью ВЧ блокировки 1Г ступень дистанционной защиты в сочетании с дистанционным пуском ВЧ передатчика, если последнее позволяет обеспечить повышение чувствительности БЕ ступени защиты. Вели ускорение Ж ступени приводит к ухудшению ее чувствительности, а также если линия имеет ответвления, должен рассматриваться вопрос об ускорении П ступени дистанционной защиты.
При выполнении I ступени с выдержкой времени эту ступень, как правило, следует ускорять с помощью ВЧ блокировки.
1.2. Орган пуска ВЧ пере.датчика
Пуск передатчика осуществляется подачей "+" на аноды и экранные сетки ламп выходного каскада усилителя мощности. Нити на
- IU -
калов ламп постоянно обтекаются током, и лампы разогреты. Лампы задающего генератора все время находятся под напряжением.
В качестве органа пуска ВЧ передатчика в схеме используется устройство блокировки при качаниях дистанционной защиты КРБ, дополнительно предусмотрено реле тока РТ5 включенное на ток нулевой последовательности.
Для предотвращения возможного неправильного действия защиты после отключения внешних КЗ сигнал на пуск передатчика снимается с выдержкой времени после устранения причины, вызвавшей срабатывание пусковых органов. При замыканиях на землю это достигается, применением реле 6РП с замедлением при возврате, а при многофазных замыканиях - применением возврата в исходное положение устройства блокировки при качаниях дистанционной защиты с выдержкой времени (контакт ЗРП3 устройства блокировки при качаниях КРБ).
Однако при отключении КЗ быстродействующими защитами (е временем, не превышающим 0,15 с) реле 6РП типа РП-252 может не успеть сработать, потому что время его срабатывания при дешунтировании о-омотки может быть больше времени отключения КЗ. По этой причине при быстром отключении внешнего КЗ ВЧ передатчики направленной защиты с ВЧ блокировкой могут прекратить работу сразу же после отключения КЗ, из-за чего защита может излишне сработать на отключение неповрежденной линии электропередачи.
Для исключения таких излишних срабатываний направленных защит с ВЧ блокировкой Главтехуправлением предложено принять меры по уменьшению времени срабатывания реле 6РП. (типа РП-252) панели 8ПЗ-1645-69, которое не должно превышать 0,07 с; время возврата должно быть не менее 0,4 с. Для достижения таких параметров допускается рекомендуемое ЧЭА8 удаление диамагнитных шайб и закрепление обмотки реле бРП ближе к рабочему зазору Jjl.lJ .
В схеме предусмотрена возможность дистанционного пуска ВЧ передатчика, для чего устанавливается перемычка 7-8 на ряде выводов панели.
для осуществления дистанционного пуска передатчика используется второе поляризованное реле ПР2 приставки ВЧ блокировки ПВБ-158. Полярность включения тормозной обмотки 11Р2т этого реле в цепи ВЧ приемника изменяется на обратную, а рабочая обмотка ПР2р
- Il -
отсоединяется. Замыкающий контакт реле ur2 включается в цепь пуска ВЧ передатчика. С помощью этого контакта осуществляется дистанционный пуск передатчика данного конца линии токами высокой частоты передатчика противоположного конца линии.
Промежуточное реле 7PU, управляемое замыкающим контактом реле 8И1, имеет замедление при возврате около и,6 с. Оно предусмотрено для разрыва цепи дистанционного пуска Вч передатчика. Это необходимо для снятия самоудерживания пуска обоих ВЧ передатчиков» приводящего к непрерывной работе последних. Самоудер-живание будет иметь место при использовании дистанционного пуска ВЧ передатчика на обоих концах линии.
Промежуточное реле 8РП, имеющее замедление при возврате, производит вывод из действия цепи отключения (контакт 8ГПд-> через 0,6 о (минимально возможное время для реле РП-252) после срабатывания органов останова ВЧ передатчика, т.е. примерно на 0,6 с ранее снятия цепи дистанционного пуска ВЧ передатчика. Последнее необходимо для предотвращения неправильного действия защиты после снятия ВЧ сигнала передатчика, пущенного дистанционно, в случае, если внешнее КЗ еще не отключено.
Работа схемы при внешнем КЗ происходит следующим образом. При действии на одном из концов линии пусковых органов на пуск ВЧ передатчика последний запускается и посылает ВЧ сигналы в линию. На противоположном конце ВЛ срабатывает реле ПР2 приставки Вч блокировки ПВБ-158, которое замыкает цепь пуска Вч передатчика (контакт ПР2|). Примерно через 0,6 с в результате возврата реле 8Р11 происходит выведение цепи отключения защиты. Через 0,6 с после возврата реле 8РП при возврате реле 7Р11 происходит останов передатчика, пущенного дистанционно. Реле ЮРн должно иметь замедление при срабатывании.
При использовании дистанционного пуска ВЧ передатчика только на одном конце линии цепь дистанционного пуска вводится накладкой 4Н, а вывод цепи отключения при действии реле 8РП исключается (накладка ЗН поставлена). На противоположном конце цепь дистанционного пуска разрывается накладкой 4Н, а вывод цепи отключения при действии реле 8РП сохраняется (накладка ЗН снята). Это необходимо для исключения неправильного действия защиты при внешних повреждениях, если ВЧ передатчик на противоположном кон
- 12 -
це линии уже остановлен (при возврате рале 7FU), а повреждение еще не ликвидировано.
Дистанционный пуск ВЧ передатчика, выполненный по данной схеме, имеет следующие существенные недостатки:
-	снижается надежность цепи отключения в связи с введением в нее контакта 8РПТ;
•rfurftjfi
Рис Л. Структурная схема приемопередатчика УПЗ-70
-	выводится из действия цепь отключения защиты с вЧ олоки-ровкой контактом 8PDj через и ,6 с после возникновения повреждения и вводится в действие после возврата органов пуска ВЧ передатчиков на всех концах линии, время повторной готовности защиты будет определяться временем существования внешнего КВ и заданным временем возврата устройства блокировки при качаниях как при меж-ду^азных замыканиях, так и при более вероятных замыканиях на землю;
-	может произойти отказ защиты, если органы останова полу-комплекта, ВЧ передатчик которого пущен дистанционно, не сработают при повреждении на защищаемой линии; при отсутствии дистанционного пуска ВЧ передатчика отказ' защиты на данном конце линии не-
13 -
ключается, если на противоположном конце не сработали органы пуска ВЧ передатчика;
- привариваются.в процессе эксплуатации контакты ПР2Т вследствие коммутации больших токов (0,62 А; 230 В; 140 ит) в цепи контактного пуска УМ (рисЛ). Предлагается в таком случае установка дополнительного реле 12РП (HI-222) - рис.5. Контакт реле ПР2 следует выполнить с действием на реле I2PI1, пуск ВЧ
6/
Рис.5. Модернизация схемы дистанционного виска ВЧ передатчика:
G - с использованием дополнительного реле 12РП;
6 ~ с использованием дополнительного тиристора
- 14 -
передатчика осуществить двумя параллельно соединенными контактами реле Х2РП. Применение дополнительного реле Х2РП имеет тот недостаток, что вносит замедление около 10 мс в схему дистанционного пуска, поэтому институтом "Энергосетьпроект" предложена другая схема (модернизированная схема ЦП РЗАИ Минэнерго УзССР) тиристорного пуска.
Дистанционный пуск вводится такие во время приемки и плановых проверок защиты для проверки надежности блокировки защиты при имитации двухфазных и однофазных КЗ (дистанционным пуск вводится на обеих сторонах линии).
Для вывода дистанционного пуска из действия размыкается накладка 4Н, снимается перемычка 7-8, устанавливается перемычка 5-6 или накладка ЗН.
1.3.	Орган останова ВЧ передатчика
Орган останова ВЧ передатчика содержит:
а)	направленные реле сопротивления дистанционной защиты при междуфазных КЗ;
б)	реле тока РТН, реле напряжения PH и реле направления мощности (контакт ХРП^ комплекта 2КЗ), включенные на составляющие тока и напряжения нулевой последовательности.
Реле напряжения PH предназначено для исключения отстройки реле тока РТН от тока небаланса при внешних КЗ или при качаниях.
При действии указанных реле срабатывают промежуточные реле 2РП и ЮРП, которые останавливают ВЧ передатчик; подготавливают цепь отключения защиты и замыкают цепь рабочей обмотки ПРДр поляризованного' реле 11PI комплекта приставки высокочастотной блокировки ПВБ-158. Реле 11PI срабатывает, если останов ВЧ передатчиков произведен на всех концах линии.
Для останова ВЧ передагчика при междуфазных КЗ используется та ступень дистанционной защиты, которая ускоряется с помощью ВЧ блокировки.
время возврата реле-повторителей реле сопротивления должно быть минимально возможным для исключения неправильного действия при отключении внешних КЗ.
В качестве реле РтН использовано реле РН'Г-560 с насыщающимся трансформатором для облегчения отстройки от бросков тока намагничивания трансформаторов, подключенных к линии, при включении их
- 15 -
поД напряжение или при отключении внешних КЗ.
Для исключения излишнего срабатывания защиты при внешних повреждениях при отсутствии дистанционного пуска ВЧ передатчика должно производиться согласование по чувствительности органа останова Вч передатчика с органами пуска полукомплектов на противоположных концах линии. Указанное согласование производится отдельно для органов, действующих при междуфазных замыканиях, и для действующих при замыканиях на землю. .
В схеме предусмотрен орган выведения, который в случае однофазного замыкания на землю выводит из действия цепь останова ВЧ передатчика при междуфазных КЗ. Это необходимо для предупреждения ложного отключения неповрежденной линии в случаях, когда при внешних замыканиях на землю (например, при двухфазном замыкании на землю на обходной связи) в защищаемой линии направление токов нулевой последовательности и полных токов в фазах таково, что возможно действие на останов Вч передатчика реле защиты нулевой последовательности на одном конце линии и реле дистанционной защиты на другом конце.
Останов Вч передатчика осуществляется подачей на экранную сетку JW разделительного каскада приемопередатчика УПЗ-70. В усилителях мощности при остановленном передатчике наблюдались случаи паразитных возбуждений разных частот, в том числе и на частоте приемника, что приводит к значительному повышению остаточного напряжения на выходе УМ ( > 100 мВ), ложному запуску приемника и ложному срабатыванию защиты. Для устранения этого возбуждения следует изменять полярность обмоток трансформаторов ТР7, ТРь и TPI. Если устранить возбуждение не удается, необходимо’изменить схему останова ВЧ передатчика: так же, как в схемах ДФЗ, осуществлять его снятием анодного напряжения с усилителя мощности.
В цепи останова Вч передатчика при замыканиях на землю предусмотрен размыкающий контакт ЗРПУ^ реле ускорения защиты после мслючения выключателя.
Этот контакт осуществляет блокировку защиты при включении выключателя на время, несколько большее времени включения. При отсутствии такой блокировки в результате кратковременного неполнофазного режима могут сработать реле направления мощности нуле
вой последовательности всех включенных концов линии, что иосет привести к излишнему срабатыванию защиты при включении выключателя.
Контакты IP110 и ЛИЮ реле положения "отключено" выключателей линии, предусмотренные в цепи останова передатчика, предназначены для предотвращения возможного отказа в срабатывании защиты при включении линии с противоположного конца на КЗ, а таксе для обеспечения действия защиты противоположных концов линии в режиме каскадного отключения повреждения. Отказ защиты в этих случаях' мог бы иметь место вследствие посылки в линию блокирующего сигнала передатчика, установленного на том конце, где выключатели отключены.
Для ускорения останова ВЧ передатчика при отключении выключателя в случае каскадного отключения повреждения в схеме предусмотрев останов ВЧ передатчика от контактов выходных промежуточных реле других защит линии. Для некоторого удлинения импульса на останов ВЧ передатчика от данной защиты з случае отключения линии с рассматриваемого конца останов передатчика предусмотрен также и от выходных промежуточных реле защиты (контакт 5РП2). Это желательно, например, когда данная защита может действовать каскадно (если на одной из противоположных концов линии установлен полукомплект с направленными органами пуска Вч передатчика).
В схеме предусмотрена накладка 2Н, предназначенная для исключения из схемы контактов реле положения выключателя при выводе его в ремонт. При присоединении линии через один выключатель накладка 2Н не используется и должна быть искдвчеиа из схемы.
В цепи останова ВЧ передатчика предусмотрен размыкающий контакт ЭРПу реле ЗР11 (с замедлением при возврате), срабатывающего при действии защит элементов, смежных с рассматриваемой линией и действующих на отключение одного или всех выключателей. Размыкание контактом ЗРП-j- цепи останов® ВЧ передатчика, образуемой контактами реле положения выключателя, необходимо для предотвращения излижнего срабатывания защиты на других концах линии при отключении повреждения на смзжвом элементе. Излишнее срабатывание защиты возможно при работе на данном конце линии через один выключатель в связи с тем, что органы защиты с ВЧ блокировкой на
- 17 -
противоположных концах линии, подготавливающие цепи отключения, могут возвратиться в исходное положение позже, чем замкнется цепь останова иЧ передатчика контактом реле положения этого отключаемого выключателя на данном конце линии. Одновременно указанный контакт контролирует цепь контактов 2РП2 и 10РП2, что позволяет предотлрахить излвинее срабатывание защиты на других концах рассматриваемой линии, возможное под влиянием кратковременной несимметрии, возникающей при отключении междуфазного повреждения на смежном элементе выключателем с показным управлением.
Время замедления при возврате реле ЗРП должно быть больше максимально возможного времени от момента возврата защиты смежного элемента до момента возврата полукомплекта защиты данной линии, установленного на ее противоположном конце. Указанное замедление (не менее и,2 с) осуществляется с помощью демпфирующей обмотки, при этом размыкающий контакт в ее цепи должен быть переделан на замыкающий. При неиспользовании контакт ЗРП-^ должен быть зашунтирован.
1.4.	Выходные промежуточные реле
В качестве промежуточного реле IOPH используется реле РП-253 с демпфирующей обмоткой, за счет которой может создаваться необходимая выдержка времени при действии защиты на отключение и останов ВЧ передатчика.
Увеличение времени действия защит на отключение может пот-, ребоваться в следующих случаях:
-	для отстройки от действия трубчатых разрядников (при наличии последних на линии);
-	при использовании дистанционного пуска ВЧ передатчика;
-	для согласования времени действия защит, установленных на противоположных концах линии;
-	когда при отключении внешних повреждений на обходной связи возможно изменение направления мощности дополнительное замедление необходимо для надежной переориентации реле сопротивления полуномплектов.
Реле 2РП предусмотрено для осуществления быстрого возврата цепей отключения и останова ВЧ передатчика после отключения КЗ.

В качестве выходных промежуточных реле 4PU и 5РП в схеме использованы реле РП-220 с временем срабатывания около 10 мс.
В некоторых случаях (например, при установке на противоположном конце линии полукомплекта с пуском ВЧ передатчика от ре-, ле сопротивления или направления мощности) для повышения надеж-' ности несрабатывания защиты при внешних КВ может оказаться необходимым использование в качестве выходных промежуточных реле 4PU и 5РП реле с замедлением при срабатывании (например, РП-253). Для линий с масляными выключателями в качестве реле 5РП также устанавливают РП-253. При этом размыкающий контакт в цепи демпфирующей обмотки реле 5РП должен быть переделан на замыкающий; последовательные обмотки исключаются.
При установке воздушного выключателя удерживающие обмотки выходных промежуточных реле должны быть исключены из схемы для предотвращения возможного повреждения электромагнита отключения при отказе в отключении одной из фаз выключателя.
Более подробное описание особенностей; выполнения схемы и назначения отдельных контактов каждого реле приведено в [л.2] .
1.5.	Устройства сигнализации защиты
В схеме предусмотрены следующие указательные реле:
1РУ - для сигнализации о действии защиты при замыканиях на землю;
2РУ - для сигнализации о работе приемника и вызове персонала при проверке ВЧ канала;
ВРУ - для сигнализации о неисправности цепей накала ламп приемопередатчика;
4РУ - для сигнализации о действии защиты на отключение выключателя IB;
5РУ - для сигнализации о действии защиты на отключение выключателя 2В.
в схеме предусмотрены следующие лампы:
1ЛС - для сигнализации о введении ВЧ блокировки в работу;
2ЛС - для сигнализации о переводе ВЧ блокировки на обходной выключатель;
ЗЛС - для сигнализации о срабатывании указательных реле.
Кнопка К (дополнительно к кнопке, имеющейся в приемопередатчике) предназначена для проверки ВЧ канала при отключенных выключателях линии.
- 19 -
2. ОПИСАНИЕ СХЕМЕ И РАБОТЫ ВЧ БЛОКИРОВКИ С НАПРАВЛЕННЫМ ПУСКОМ ВЧ ПЕРЕДАТЧИКА ДЛЯ ПИТАЮЩЕГО КОНЦА ВЛ
Полукомплект ВЧ блокировки, выполненный по указанной схеме (см.рас.3), предназначен для установки на том конце линии, со стороны которого питание в некоторых режимах может быть либо отключен?, либо недостаточно для обеспечения требуемой чувствительности защиты при повреждениях на защищаемой линии.
Рассматриваемый полукомплект такие предназначается для совместного использования с панелью ЭПЗ-163б™67.
Схема содержит:
-	орган пуска ВЧ передатчика;
-	орган отключения выключателей;
~ приставку ВЧ блокировки ПВЗ-158;
-	выходные цепи и пени сигнализации.
для останова ВЧ передатчика при КЗ вблизи шин подстанции используется I ступень .дистанционной защиты.
Схема приведена для случая установки на подстанции устройства резервирования при отказе выключателей УРОВ. Пуск УРОВ осуществляется одним из контактов выходного промежуточного реле 5РП2* Предусмотрен останов ВЧ передатчика при действии УРОВ.
2.1.	Орган пуска ВЧ передатчика
Орган пуска выполнен с помощью направленных реле сопротивления и мощности, имеющих направление срабатывания в сторону иин данной подстанции.
В схеме используются;
а	) комплект направленных реле сопротивления ИРС типа КРс-2 для действия при между^азных КЗ. По сравнению с комплектом реле сопротивлении ЗГ ступени панели 5ПЗ-1бЗь-б? типа KPC-I он имеет рчд отличий:
-	в схеме каждого реле сопрс?т>и.лы-о..? имеется контур подпитки, обеспечивающий оропат-,»ание реле- аоппогяжнпй -по памяти•• про Кд ВОЛЙЗИ
у тро-дд'.дивтлд.3 TH капдото уе.а содротивланйн имеется до-o’ ,j -	v w	. .'..ля примерно 1% витков,
- 20 -
которая используется для проверки реле сопротивления под нагрузкой;
-	в схеме предусмотрена возможность трехступенчатой регулировки смещения характеристики реле сопротивления в Ж квадрант комплексной плоскости сопротивлений:
-	в схеме оперативных цепей указанных реле для уменьшения времени срабатывания выходных реле IFll, 2Р11 и ЗРИ предусмотрены дифференцирующие цепочки 5С-7С и 21R - 23R соответственно,
В органе пуска используется только одно промежуточное реле 2РП указанного комплекта, на которое действуют вое три реле гюпротивления. Необходимость использования промежуточного реле определяется тем, что коммутационная способность контактов маг-ии1оэлек‘грич0сиого реле недостаточна для действия на два реле (1РП и 2РП) типов PII-2I2, РП-215 в схеме пускового органа;
б	) реле направления мощности нулевой последовательности 1РЬ* типа .РЕМ-177 или РЕМ-178 и реле напряжения нулевой последовательности IPH типа РНН-57 для действия при замыканиях на землю.
Промежуточное реле 2Н1 органа пуска и промежуточное реле 2РП комплекта 1КРС. действуют на пуск ВЧ передатчика. Реле 2РП органа пуска включено с фиксацией пуска ВЧ передатчика на некоторое время как при кратковременном срабатывании органа пуска, так я после отключения К8» Для осуществления фиксации реле 2И1 в схеме предусмотрен диод 2Д, разделяющий обмотки 1РП й 2PI1 при самоудеркивании реле 2РП а помощью контакта 2РПт= Фиксация пуска ВЧ передатчика осуществляется в схеме на время 0sI~052 о. определяемое замедлением при возврате реле ЗИ19 для предотвращения срабатывало защиты после отключения внешнего КЗ, Последнее могло бы икать место при отключении внешнего К2$ если органы опал-чоаия ь яолукоиплектах питающих концов линий возвращаются в нс-ходкое пожшаиме несколько медленнее органа пуска ВЧ паркдатчака, Расекагриваемая защита может излжя.че срабатывать в кратковременном неполнофазной режиме, вызванном неодвовремевностью ъ&” макания фаз выключателя при его включений. Для предотвращения указанного излишнего срабатывания в схеме осуществляется пуск Вч передатчика при включении выкдвчзтеля (контакт РПО? на рие.З).
Исли линия включена хотя бы с одного из противоположных пи-гаэщкх	fr	’’	• ч 1  1 чг.
- 21 -
находится в полевении после срабатывания. При включении выключателя размыкается цепь реле 4РП контактом реле положения РПО^ и замыкается цепь пуска ЕЧ передатчика контактам РПО2. Реле 4PU имеет замедление При возврате, поэтому цепь пуска Вч передатчика после включения выключателя остается замкнутой на вре-мя ( ^вкл.выкл. + 0’5 °)’ превышающее длительность неполнофаз-ного режима, вызванного включением выключателя.
Реле напрявения 2РН слувит для исключения' пуска передатчика, когда линия включается под напряжение.
Для питания цепей переменного тока и напрявения используются трансформаторы тока, установленные на линии, и шинные трансформаторы напрявения. Реле сопротивления включены на разность фазных токов и междуфазное напряжение. Характеристики срабатывания реле сопротивления IPC-3PC выполняются охватывающими начало координат для повышения надежности пуска ВЧ передатчика при внешних КЗ вблизи шин 110-220 кв подстанции.
2.2.	Орган отключения защиты
При действии направленных реле сопротивления Л. ступени дистанционной защиты (контакт 2РП6 на рис.2 комплекта дЗ панели ЭПЗ-1636-67) при междуфазных КЗ или реле направления мощности нулевой последовательности (контакт IPu3 комплекта 2КЗ панели ЭПЗ-1636-67), реле тока нулевой последовательности IPTH и реле напрявения IPH (контакт 7РП) при замыканиях на землю срабатыва-; ют промежуточные реле 6РП и 8РП, которые подготавливают цепь отключения защиты, замыкая цепь рабочей обмотки ПР1р реле ПР1 комплекта приставки ВЧ блокировки 1ПВБ. Реле ПР1 срабатывает, если ВЧ передатчики не работают ни на одном из концов линии, первая ступень дистанционной защиты используется при этом для останова ВЧ передатчика при КЗ вблизи шин подстанции (контакт 4РП3 комплекта ДЗ). Это необходимо в связи с тем, что характеристики реле сопротивления комплекта IKPC охватывают начало координат для обеспечения действия комплекта при междуфазном КЗ вблизи места установки защиты. При этом излишнее срабатывание защиты с ВЧ блокировкой при внешнем КЗ в зоне, охватываемой указанными реле, исключается, так как не предусмотрен останов передатчика от этих реле. Реле тока IP1H прэдусмотрено для облегчения согласо
- 22 -
вания по чувствительности с пусковыми органами полукомплектов других концов линии, где для пуска ВЧ передатчика используется реле тока, включенное на ток нулевой последовательности*
В качестве реле НТН использовано реле РН1-560 с насыщающимся трансформатором. Поскольку выдержка времени УРОк, как правило, превышает время замкнутого состояния контакта устройства блокировки при качаниях контакта IPB5, этот контакт для обеспечения действия защиты «а пуск УЮв шунтируется контактом реле 5РП3 (см.рис.З).
В качестве промежуточного реле ЬРи используется реле РП-253 с демпфирующей обмоткой для увеличения времени действия на отключение.
Предусмотрены следующие указательные реле?
1РУ - для сигнализации о работе приемника и вызове персонала при проверке ВЧ канала;
2РУ - для сигнализации о действии защиты на отключение выключателя;
ВРУ - для сигнализации о неисправности ламп ВЧ передатодка.
3. ПРОВЕРКА И НАЛАДКА ЗАЩИТЫ
проверка и наладка ВЧ блокировки производятся одновременно ' с наладкой панели дистанционной защиты ЭПЗ-1636-67 и приемопередатчика УПЗ-70. Нике приводится методика наладки только панели ЭПЗ-1645-69 (релейной части) и некоторых общих проверок. Для дис4 танционной защиты ЭПЗ-1636-67 наладку и проверку следует произво4 дить в соответствии с (jl.3j.
При наладке приемопередатчика УПЗ-70 необходимо пользоваться "Инструкцией по наладке и эксплуатации приемопередатчиков УПЗ-70" (СПО Союзтехэнерго, 1977) и другими информационными и директивными материалами.
3.1.	Проверка Вч блокировки с ненаправленным пуском
Осмотр панели ЭПЗ-1645-69 и ревизия отдельных ее элементов. Внешний осмотр производится согласно указаниям "Общей инструкции по проверке устройств релейной защиты, электроавтоматики и вторичных цепей" ("Энергия", 1975).
- 23 -
При осмотре следует проверить:
а;	надежность крепления и правильность установки панели и аппаратуры на ней;
б)	правильность монтажа и состояние концевых разделок ка-беиай» соответствие марок кабелей проекту, правильность раскладки кабелей, наличие и правильность маркировки кабелей, ш, проводов;
в)	надежность изоляции выводов реле и другой аппаратуры панели;
г)	надежность и правильность выполнения ответвлений от шинок* д) правильность подключения цепей к приемопередатчику
УПЗ-70;;
в) ьвдаедв кзкухо.а и стекол реле, надежность их уплотне-ай й J
«} отсутствие механических повреждений аппаратуры и монтажа.
При осмотре комплектов откидываются подвижные платы, производится осмотр лаек л контактных соединений. Проверяется отсутствие сближений между соседними контактами.
при ревизии, а также при дальнейшей проверке защиты не допускается оставлять длительно открытыми поляризованные реле во избежание попадания пыли на магниты постоянного тока.
Производится затяжка винтов, гаек и контактных шпилек на всех реле, при закреплении контактных шпилек гайками с задней стороны панели необходимо следить за тем, чтобы шпильки не вращались, так как у некоторых реле они могут нарушить регулировку контактов или ухудшить качество соединения. После закрепления шпилек следует проверить крепление винтов внутри реле.
Ревизия механической части реле постоянного тока производится в соответствии с действующими инструкциями.
Проверка механической части и регулировка контактных систем поляризованных реле производятся непосредственно перед снятием электрических характеристик этих реле.
Проверка изоляции. Перед проверкой изоляции панели необходимо принять меры, исключающие возможность повреждения диодов, стабилитронов и поляризованных реле.
Проверка изоляции панели производится в следующем объеме: а) проверка изоляции цепей панели и поляризованных реле;
Zb -
б) испытание изоляции панели.
Перед измерением сопротивления изоляции долины быть сняты с панели и промаркированы поляризованные реле, а такие соединены между собой выводы 2-45, 79-80-81 и II0-II2. Выводы 74, 75, 84, 112, 167, 183, 184, 186, 190, ЗП следует отсоединить от шинок; выводы 13,15,20, 21,28 отсоединить от приемопередатчика УПЗ-70.
В соответствии с принципиальной схемой все переключатели и перемычки долины быть поставлены в положение "включено".
Мегомметром на 1000 В производится измерение сопротивления изоляции относительно земли: цепей напряжения 3U0, подключаемых к обмоткам "разомкнутого треугольника", токовых цепей, цепей постоянного тока, цепей сигнализации.
Измеряется сопротивление изоляции между всеми электрически не связанными цепями.
На снятых с панели поляризованных реле мегомметром на IO0OB проверяется изоляция между обмотками и контактами реле.
Измеряется сопротивление изоляции между всеми токоььдущни частями и магнитопроводом реле.
Мегомметром на 500 В проверяется чистота зазора магнитной цепи поляризованных реле. При любом положении якоря рале ве должна образовываться электрическая цепь между контактной системой и корпусом реле.
Прочность изоляции панели при объединенных цепях напряжения, тока и сигнализации.испытывается относительно земли переменша^' напряжением 1000 В частоты 50 Гц в течение I мин.
При профилактическом контроле и восстановлениях допускается испытание изоляции мегомметром на 25и0 В. При этом должны быть соединены между собой выводы 2-45, 79-80-81 и II0-1I2 ряда выводов панели, установлены все реле и отсоединены выводы 13,15,20,21, 28 от приемопередатчика УПЗ-70.
После испытания прочности изоляции еще раз измеряют сопротивление изоляции всех цепей мегомметром на I00U а, изоляция панели считается выдержавшей испытание, если ее сопротивление, измеренное до и после испытания, будет одинаковым.
Проверка аппаратуры постоянного тока» Производите я проверка исправности диодов схемы постоянного тока. Проверяют диоды схемы
сигнализации 1Д-4Д. Исправность указанных диодов определяется . измерением их сопротивлений в прямом и обратном направлениях мостом постоянного тока или омметром. Измерения производят на выводах 79-80-81 и I8I-I84-I85.
Измерение и регулировка электрических параметров реле постоянного тока производятся следующим образом:
а)	переделывается да замыкающий контакт ЗРП2, снимаются все диамагнитные шайбы с реле 6РП; обмотка реле закрепляется блике к рабочему зазору jjl.l] j
б)	проверяется напряжение срабатывания и возврата реде постоянного тока. При проверке промежуточных реле №-220 (реле IPI1, 2РП, 4PU, 5РП) необходимо руководствоваться требованиями м.
Для увеличения напряжения срабатывания один из резисторов сопротивлением 2,7 кОм необходимо заменить резистором сопротивлением 5,6-6,5 кОм и при этом добиваться, чтобы UCp « 120*130 В (для реле с UHBM ~ 220 В) и UCp = 60тб5 В (для реле cUj^llO В). Время действия реле при этом незначительно возрастает и не превышает 13 мс. Значения напряжения срабатывания и возврата приведены в табл.1;
в)	проверяется время срабатывания и возврата реле (табл.2).
Измерение, времени. срабатывания и возврата как отдельных реле, так и схемы в целом производится электронным секундомером (Ф-209 или JMC-54). Ирм использовании Ф-209 измерения производятся прй работе секундомера в редиме измерения времени срабатывания реле с размыкающим контактом (режим 2; иди в режиме измерения времени возврата реле с замыкающим контактом (режим 3). В первом случае переключатель "Пуск" должен находиться в положении "включено”, а во втором - в положении "отключено".
г)	проверяются указательные реле (табл.ЗЛ.
Проверка приставки ВЧ блокировки (ИВБ-158). Реле UPI и 11Р2 вынимаются из штепсельной колодки, производятся механическая регулировка и проверка изоляции. Проверяется регулировка контактов поляризованных реле: расстояние между контактами должно быть больше 0,4 мм, ход контакта должен быть легким,, возврат четким.
Проверяется наличие зазора между хвостовиком якоря и правой полюсной надставкой. Зазор должен просматриваться на свет, его
- 26 -
Таблица I
Ъепъ	Напряжение срабатывания, % 		Напряжение возврата	Примечание
1РП	55-60	>0,04	0,15 UHM
2HII	55-60	>0,04	0,15
ЗРП	bO-65	>0,05 -4 0,13 Уда/
4РП	55-60	>0,04^ 0,15 UH0M	ток удержива-, ния I.,j =1,5А •
5PU	55-60	>0,04 ± 0,15^
6РП	60-65	>0,05 4 0,13
7РП	60-65	>0.05 Т 0,15
•j Hi	bLHtO	>иг0‘> > 6».£5 й/<-;д,'и
ЭН.:	60-65	>0,05 fa 0,X5 thig^
1№.й	60-65	>U - ub
' й зависимости os
исцолнеаия панели.
Рале \	Тип реле	Время йрабаты-вания, мс	Время возврата
1РП	РН-225	I3J*	4 8 мс
2РП8*	Р11-222-У4	«I3J*	&8 ас**
ЗРП	PU-253	440 н.з.	0,2 с н.з.
4РП8*	РП-223-У4, 4А	4I35*	48 мс**
5РП3*	РП-222-У4	4I35*	<8 мс4*
6РП8*	PU-2522*	*£70	0,4 с7*
7PU	РЙ-252	^80	0,6 с
8РП	Рй-252	^80	0,6 с
9PU	РЛ-23		4 20 мс
10РП8*	РП-253	470е*	< 40 мс
' ..-у^—• —...	..... 1 '
Не указано номинальное напряжение реле, так как панели выпускаются на разные напряжения оперативного тока.
2*Номинальное напряжение реле 6РП на ступень меньше UHnu друп реле.	пип
3* Время срабатывания, если заменен резистор в обмотке реле. Если исполнение заводское, то UCp = II мс.
4*Время размыкания замыкающих контактов при возврате реле.
•5* При разомкнутой демпферной обмотке реле ЮРП,
6*При 'замкнутой демпферной обмотке реле ЮРП.
7* Врем я следует измерять при шунтировании"и дешунтировании обмотки реле, размыкающим контактом РТ?. при испытаниях проверяется также время пуска ВЧ передатчика при подаче в обмотку реле , РТ тока от 1.51ср ДО 1махспри однофазном КЗ на время 0,11-0,15с. При этом не должна нарушаться цепь пуска ВЧ передатчика.
^Временные параметры должны проверяться в полной схеме.
Таблица 3
Реле	Тип реле	Напряжение или ток срабатывания, В (А)	Примечание
1РУ	РУ-21/IIO (48)*	0’5 ^иом	Проверяется совмеот
2РУ •5РУ 4РУ 5РУ	РУ-21/0,и1 РУ-21/0,025  РУ-21/4(2) (I)* РУ-21/4(2) (I)*	« 8,0 мА «,18,0 мА 1уд З-^^ном 1уд^>№1ном	но с 2R
*В зависимости от исполнения панели.
।-----------------------------,----------------,-----------,——1_
величина должна быть такой, чтобы полоска кальки, пимещеньад в разор, могла свободно выниматься. В соответствие е вышеизложенным. Проверяется изоляция между обмотками и контактам рэле отдельно рт панели (на снятых реле) мегомметром на ХСХХ) В и измеряется сопротивление изоляции между всеми токоведущими частями й марж's-проводом реле.
; Проверяется ток срабатывания и возврата реле Ж и ПР2 для отсутствии тормозного токе (табл.4).
Проверим -значение тока в реле ПР1^ при UHOM L-- 12^.7. S мД.
Проверяет с я коэффициент запаса ~ ~г&~ % 2 .
Проверяется тормозная характерно тика^еле HPJ (зависимость гока срабатывания реде ПД.от тормозного тока s охотке
-'28 4
Таблица 4
Реле	Ток. мА		*3
	срабатывания	возврата
ПР1	5,6-5,8	2 2,5-2,6	2 0,45
ПР2	2,8-2,9	>1»2-1,3	20,45
Характеристика снимается до такого значения тормозного тока, при котором ток срабатывания не превышает 1НОМ> Характеристика снимается при раздельной подаче тока в тормозну» и рабочею обмотки. После этого в рабочей обмотке устанавливается ток, равн ный току 1р (при UH0M'), Тормозной ток увеличивается до 7 мА. Затем при плавном снииении определяют значение тормозного тока 1Т при срабатывании реле. Значение ~1Т долкно находиться в пределах от 3,5 до 6 мА (в зависимости от значения 1р ). При токе в тормозной обмотке 15 мА проверяется коэффициент торможения, который должен быть не менее 1,8, и определяется по формуле
где 1Т = 15 мА;	г
. 1р = 12т17,5 мА;
WT = 8800 - число витков тормозной оомотки;
Wp = 4200 - число витков рабочей обмотки.
Измеряется время срабатывания реле 11PI npaU=UM0Ma отсутствии блокирующего импульса ( 1Г = 0) и время срабатывания реле ПР2 при запуске приемника.
Проверка реле напряжения нулевой последовательности PH (типа РНН-57), реле тока РТ (типа PI-4O/2) и реле РТН (типа РНТ-565). Указанные реле проверяются в соответствии с действующими инструкциями. Реле тока РТ, пускающее ВЧ передатчик, долкно быть в полтора-два раза чувствительнее реле РТН, подготавливающего цепь останова передатчика.
Снятие временных характеристик защиты. Основные временные характеристики, определяющие время действия защиты с ВЧ блокировкой и ее отстройку t" времени от ложной работы, следующие:
'а; время от момента возникновения КЗ до:
- 29 -
-	момента зааыкания цепи пуска ВЧ передатчика.
Эта время изменяется, так как КЗ может быть в начале или в конце зоны, при минимальном и максимальном токе КЗ; при меаду-фаэном КЗ пуск осуществляется от блокировки при качаниях» при однофазных КЗ - от реле РТ и т.д. Для зеадуаазного комплекта это время долкно быть меньше 20 мс при отношении 1? ( V,) к уставке, равном трем, а для земляного комплекта меньше 50 нс’при Ior^31дст,
-	момента замыкания цепи останова Вч передатчика. '
Это время для мекдуфазного комплекта определяется временем срабатывания дистанционной защиты и выходного реле цепи останова ВЧ передатчика ЮРЕ, В зависимости от места и тока КЗ это время изменяется. При испытаниях оно измеряется только при одном значении Z » подводимого к реле ( Zp = 0e5Z^-,J, Аналогично для земляного комплекта эго время определяется временем срабатывания комплекта 2КЗ й реле 10?Е|
б) время от момента исчезновения КЗ до размыкания цепи останова ВЧ передатчика при переходе от режима КЗ к нормальному режиму. Это время измеряется на свободном контакте реле 2РП,
Для отстройка защиты с ВЧ блокировкой’ от ложней работы про сквозных КЗ ч раверсом мокщостя даобходаморч-гобк сеятае остаяово ВЧ передатчика ве одаои конце линий пропсходвло раньше дамнкдазда цепи сотааова г>а другой ловце линии. Быстрое размыкание о?™ останова обеспечивается контакдаэ реле 2РП типа Ри-222» г год замедление . да	• •' "* 4 i
ле I0P1! типа ?П-255<
Время замыкания а размыкания цепи дададава указано в тайл." для следующих параметрон аварийного режима:	...
~ дистанциодиая
Время приведено для gj j >	' ’	r ci
-- защита от замыканий на здалда	,ЗЛЧ; У( 1-.J)-.Л;... да
5zioscpJ,M; uzzUgCTjv.
i;J время ад моиенла возникновенья SS по дандада даабдададада защиты»
' о ,	, ддаочда - ,	. ‘«да .
ат дал . .,	да t . Л г «г
вт для иейдудааиок: комплекте 15£НЖ да, в .дао здададада дадагк. т= - Ij.0«I60 и да
Таблица 5
Ускоряемая защита	Время замыкания цепи останова ВЧ передатчика, мс	Время размыка^-ния цепи останова ВЧ пере-: датчика при и» чезнозении ава рийного режима ис	;
Дистанционная	130-160	60-80
От замыканий на землю	90-140	35-60
г) время работы схемы дистанционного пуска:
-	время подготовки цепи дистанционного пуска при подаче ’Ч" оперативного тока на вывод 8. Это время определяется временем срабатывания реле 7РП я 8РП и долеео оыть не более КО мс;
-	длительноетв дистанционного пуска ВЧ передатчика при кратковременном срабатывании реле ПР2 комплекта ИВЕ. Это время определяется временем возврата реле 7PU и 8PU и должно быть порядка 1,2 о.
измерение времени замыкания цепи пуска производится при снятом оперативном токе на панели ЭПВ-1643-69 и положении переключателей 1П и 2й “отключено". Измерение производится одновременно со снятием временных характеристик	панели ЭПЭ-1636-67.
Накладки 5В, 6Н и 7Н святы на обоих концах линии.
Iвверение времени замыкания цепи пуска ВЧ передатчика производится на контактах реле ХРП устройства блокировки при качаниях дистанционной защиты пр имитации меадуфазных КЗ и на замыкающем контакте реле РТ.
измерение эремени замыкания цепи останова производится при изданном оперативном токе на панель ЭИВ-1643-69 и положении переключателей III и 2И ’’включено". Накладки 5Н, 6Н и 7Н сняты на обо-Мк концах линии.
измерение времени замыкания цепей останова ВЧ передатчика щюизводатся на свободных аамыкаюидк контактах реле ХОВИ.
Измерение аренвводите я при имитации одного из возможных вариантов двухфазных КЗ (например.А-S) и при однофазном КЗ (С~0).
—31-J
Необходимо учитывать, что при использовании дистанционного пуска необходимо согласовывать время замыкания цепи останова ВЧ передатчика со временем дистанционного пуска. Это время должно быть
•	Чст~ ,
где tgn - время дистанционного пуска Вч передатчика (время от начала КЗ до пуска ВЧ передатчика, запускаемого дистанционно);
At - запас по времени, который монет быть принят около 100 мс.
Измерение tc^ производится для следующих режимов;
I. Измеряется время срабатывания защиты с ВЧ блокировкой пр^ КЗ в конце линии и минимальном токе КЗ (не менее двукратного тока точной работы). При имитации двухфазного КЗ и однофазного КЗ это время должно соответствовать указанному выше.
При работе защиты проверяется, срабатывание указательных реле 1РУ ("срабатывание защиты") и 2РУ ("ВЧ сигнал").
2. намеряется минимальное время срабатывания защиты с ВЧ блокировкой при имитации КЗ;
а)	двухфазного КЗ при максимальном токе КЗ в конце I ступени ' дистанционной защиты;
б)	однофазного КЗ при максимальном токе однофазного КЗ в начале линии.
Измерение времени действия защиты производится на замыкающих) контактах реле 4РП при включенном оперативном постоянном токе на |панели ЭПЗ-1643-69, включенных переключателях 1П и 2П, включенном; Приемопередатчике УПЗ-70 и снятых накладках 5Н, 6Н и 7й на обоих концах линии.
Проверка взаимодействия реле. Проверка производится совместно с панелью ЭПЗ-1636-67, с ВЧ приемопередатчиком УПЗ-70, включенным на обоих концах ВЛ. Собирается схема ВЧ блокировки противоположного конца линии. Переключатели 1П и 2П - в Положении "включено".
Проверяется несрабатывание защиты с ВЧ блокировкой при имитации двухфазных и однофазных КЗ и введенном в действие дистанци-рнном пуске передатчика на двух концах линии (установлены накладка И и перемычка 6-8, снята накладка ЗН).
- 32 -
проверяется работа схемы дистанционного пуска по Вч каналу. Для этого дежурный на одной из подстанций кнопкой К2 производит пуск ВЧ передатчика. При этом на других подстанциях должны пускаться Вч приемники.
Проверяется взаимодействие защиты с ВЧ блокировкой с другими защитами:
а)	пуск УРОВ при срабатывании реле 4РП;
б)	останов ВЧ передатчика при работе У НОВ, при срабатывании реле РПО, при работе выходных промежуточных реле защиты линии, при срабатывании выходного рейв 5Н1 проверяемой защиты;
в)	снятие останова ВЧ передатчика от реле РНО при работе дифференциальной защиты шин и других защит, действующих по схеме на срабатывание реле ЗРП.
Производится опробование отключения выключателя при имитации двухфазного и однофазного КЗ (дистанционный пуск выведен из действия) при номинальном и пониженном (0,8(/wow) напряжении оперативного тока. Проверяется работа указательных реле 4РУ (5РУ) в цепи отключения.
проверка ВЧ блокировки после включения линии под нагрузку. Проверяется правильность подачи на панель 3113-1643-69 переменного тока и напряжения, для чего измеряются значения вторичных токов в фазах, снимается их векторная диаграмма и измеряется ток небаланса в нулевом проводе (через обмотки РТ и РТН) и на выходе 5U0 (на обмотке реле НН).
Производится обмен сигналами высокой частоты между приемопередатчиками обоих концов линии.
3.2. Проверка ВЧ блокировки с направленным пуском.
Осмотр панели ВЧ блокировки и ревизия отдельных ее элементов. Осмотр произвадится в соответствии с п.3.1. Реви.зия комплекта реле сопротивления КРС-2 производится в соответствии с [Л.з]а
Ревизия и регулировка механической части реле РБМ-178 выпол-' няется в соответствии с действующими инструкциями.
Проверка изоляции. Проверка изоляции производится в соответствии с п.3.1,дополнительно проверяется изоляция магнитоэлектрических реле и промежуточных трансформаторов и трансреакторов.
Проверка изоляции магнитоэлектрических реле производится в
«ответствии с [jl.sJ в сдадущем объеме:
а)	дооверка уровня нволшдо между обмошюй и конвакгада реже на снятых с панели реле. Учитнвая, что допустимое заводом-югатови темам наиряжелые между мш «вняи составляет 200 В, проверку производят плавным подъемом напряжения постоянного тока до ЗЮ В через микроамперметр 60-100 мкА с добавочша! сопро-тивяением 1-2 МОм (рис.6).. При этом ток не должен превышать 10 мкА;
б)	проверка расстояния между подвижными и неподвижньши элементами замыкавшего контакта реле (выводы 3-4), а также между Г-обравзами стойками неподвижных контактов. Проверка выполняется мегомметром на 500 В.
Еис.6. Схеме проверки изоляции магнитоэлектрических - реле.’ а - схема для проверка уровня изоляции мезду обмоткой и кон тактами реле (,1-й вариант); О- схема проверки уровня изоля-аяи между обмоткой и контактами реле 13-1 вариант,- *.	- схема
проверки достаточного расстояния мевду контактами рале
Для надежного размыкания контактов в обмотгу роле должен подаваться тормозной ток ?%5 мкА.
Тормозной sos удобно подавать от источника питания любого амиюцре1Ж«жыгого прибора Ц-бб, Ц-4312 я т.п. на пределе ” г х ID”.
В комплекте КРС-2 производится проверка изоасяги промажуточ-йк трансформаторов и трансреакторов. При вынутых блоках даодав ‘ р магивтоэлектрических реле мегомметром на IOGC В ярааеряется изо-пв*я:
— 34—,:
а/йежду первичными и вторичньага обмотками трансреакторов пусковых органов 1РС4 2РС и ЗРС (IH, 2Н - цепи тока), трансформаторов напряжения всех реле сопротивления и трансреакторов подпитки (IH, 2Н - цепи напряжения);
б)	между элементами рабочего и тормозного контуров схемы сравнения (между накладками IH и 2Н) мегомметром на 1000. В;
в; между отдельными фазами токовых цепей мегомметром на 1000 Bi
Производится предварительное измерение сопротивления изоляции относительно земли отдельно цепей переменного напряжения, цепей переменного тока, цепей оперативного тока, цепей сигнализации мегомметром на 1000 В. В цепях оперативного тока объединяются '‘плюс" и "минус" на входе панели.
объединяют цепи напряжения, тока, сигнализации. При этом должны быть 'соединены между собой выводы (+) и (-) на входе панели, установлены все реле.
испытание изоляции всех цепей по отношению к корпусу производится в полной схеме защиты при вставленных блоках диодов и реле, испытание производится при снятых блоках 1БИ и 2БИ с выводов панели. Выводы 15, 15, 20, 21 и 28 на УПЗ-70 отсоединяются, Испытание изоляции приемопередатчика производится отдельно в соответствии с "Инструкцией по наладке и эксплуатации приемопередатчиков УПЗ-70".
Прочность изоляции панели испытывается относительно земли переменным напряжением 1000 В частоты 50 Гц в течение I мин.
при профилактическом контроле и восстановлениях допускается испытание изоляции мегомметром на 2500 В. при этом выводы 13, 15 2г, 21 и 28 на У113-70 также необходимо отсоединить.
после испытания прочности изоляции еще раз измеряют сопротивление изоляции всех цепей мегомметром на 1000 В. Сопротивление изоляции каждой цепи должно быть не ниже 10 МОм. изоляция панели считается выдержавшей испытание, если ее сопротивление, измеренное до и после испытания, будет одинаковым.
Проверка аппаратуры и сквмы постоянного тока, цри проверке отдельных реле и схемы постоянного тока защиты необходимо соблюдать полярность подводимого к панели ВЧ блокировки напряжения постоянного тока. Изменение полярности может вызвать пробой стабилитронов и повреждение контактов реле в их цепи.
- 35 -
Магнитоэлектрические реле перед проверкой схемы постоянного тока должны быть вынуты из штепсельных колодок.
Проверка производится в следующем объеме:
I.	Измерение стабилизированного напряжения в комплекте IKPC. Проверка производится при вынутых магнитоэлектрических реле. Предварительно омметром (мостом постоянного тока) измеряется значение сопротивления 20/? (делитель напряжения) и устанавливается его соответствие техническим данным. Напряжение постоянного тока подается от регулируемого источника плавным подъемом на выводы "+" и ч_п панели с соблюдением полярности.
Измерение стабилизированного напряжения производится между выводами 39 "+" и сопротивлением 2OR.
При номинальном напряжении питания стабилизированное напряжение должно быть в пределах 85-110 В и не должно практически изменяться при колебании напряжения питания в пределах (0,7-1,1) ^ном •
Дополнительно измеряется стабилизированное напряжение при 0,2; 0,5; WUH0M питания. Определяется порог стабилизации, т.е. шнимальное значение входного напряжения, при котором стабилизированное напряжение достигает максимального значения.
При напряжении	производится проверка распределения
напряжения мевду стаоилитронами. Напряжение на каждом стабилитроне должно быть 28-37 В.
2.	Проверка исправности диодов схема постоянного тока. Исправность 1Д и 2Д определяется измерением их сопротивления в прямой и обратном направлениях мостом постоянного тока или омметром.
3.	Измерение и регулировка электрических параметров реле постоянного тока;
а)	проверяется напряжение срабатывания и возврата реле (табл.6).
б)	проверяется время срабатывания и возврата реле (табл.?), Проверка указательных реле и приставки ВЧ блокировки ПВБ-158 производится в соответствии с п.3.1 и действующими инструкциями.
Проверка комплекта реле сопротивления IKPU типа КРС-2. Реле сопротивления КРС-2 выполнены по схеме пусковых реле сопротивления KPC-I панели 113-2 с незначительными изменениями, поэтому их провер-
.. 36 ..
Таблица 6
Реле	Тип реле	Напряжение срабатывания, %ин(!М	Напряжение возврата, У ном	Примечание
1РП	РП-222	55-60*	4-15
2РП	РН-225	55-60*	4-15
ЗРП	РП-251	60-65	3-15
4>П	РП-252	60-65	3-13
-РП	РП-223	55-60*	4-15
6РЦ	РП-253	60-55	5-13
.?/,!	РП-222	55-60*	М»
ЗРП	РП-225	55-60*	Л15
2РП	ртьгги	60-65	4-15	Иа комплекта TSFC
^Реле реконструировано в соответствии о [ЛЛ
Реле	Время срабатывания, мс	Время возврата	Примечание
XPU	413*	<8 мс**
2PU	4 13*	<8 мс **
ЗРИ	<120	0,1-0,2 с
4PU	4 80	1,1 0	'выключателя <^0$6с
5РИ	413*	< 8 мс**
6РП	<40	4 40 мс	При разомкнутой демпферной обмотке
	4 70		При замкнутой демп фермой обмотке
7РП	413*	<8 мс**
8РП.	413*	< 8 мс**
2РП	<15	46 мс**
Время срабатывания, если заменен резистор в обмотке реле Если исполнение заводское, гэ 'JCD = II мс.
Время размыкания вамыкаедих контактов при возврате реле.
ка производится в соответствии с |Л.Зj .
Дополнительные указания по проверке;
I. При балансировке контуров накладку IH в цепи рабочего контура необходимо установить в положение "О" (без смещения).Предварительно на переключателе устанавливаются отпайки, соответствующие заданному ZCp. Накладка 8Н - в рабочем положении ('а-о'*)., При токе, равном номинальному току панели, и закороченных цепях напряжения на входе панели производится регулировка тока небаланса в обмотке магнитоэлектрического реле с помощью резистора 5R до значения от -8 мкА до -15 мкА. Переключатель 9Н следует установить при этом на отпайку круговой характеристики -I”»
Затем на реле поочередно подается напряжение неповрежденной фазы U#o , Ugg , UCg = 58 В (на трансреакторы подпитки) и проверяется значение небаланса в магнитоэлектрическом реле, которое должно быть в пределах O-IO мкА.
Если резистором 5R не удается отрегулировать значение небаланса в реле в указанных пределах, необходимо перепаивать выводы одной из вторичных обмоток трансреактора 2ТР. Для увеличения тормозного тона, необходимо перепаять вывод I на вывод 2 в обмотке тормозного контура. Для уменьшения тормозного тока следует выполнить указанную перепайку в обмотке рабочего контура (вывод 3 на швод 7). После перепайки вновь произвести настройку .контуров,
2. При проверке направленности реле сопротивления под нагрузкой накладка 8Н должна быть поставлена в положение "а-б".
 Снятие временных характеристик защиты.. На панель подается .<шереотвныЯ ток.Измерение производится одновременно со снятием временных характеристик 1Ср ? ^ср~/(^) панели ЭПЗ-1636-67. Накладки IH и 2Н сняты. Переключатель 1П - в положении "включено". ;На другом конце линии также сняты цепи отключения и пуска УРОВ. । I. Измерение времени замыкания цепи пуска ВЧ передатчика производится при имитации двухфазного КЗ (например A-В) и при одно-|фазиом КЗ (С-0) для следующих режимов:
а)	время замыкания цепи пуска замынаювдм контактом реле 2вп комплекта JXPC при двухфазном КЗ (при 0,9Z уставки реле комплекта XKPU) при 1КЗ > 21тр , равном минимальному току КЗ за трансформатором подстанции, где установлена защита, tnyCKaM160 мс;
- 38 -
б)	ю же при 1КЗ , равном максимальному току КЗ, на шинах подстанции (в "мертвой зоне" реле комплекта 1КРС)£иусна м $4IOOm6., При этом проверяется "подхват" цепи пуска через контакты 2РПд- и размыкающий контакт реле ЗРПр
Если не задано смещение характеристики реле PC в X квадрант, то проверяется, при каких максимальных токах КЗ время замкнутого состояния контакта реле PC уже не обеспечивает цепи подхва-TajT.e^ t3C реле PC меньше tCp реле 2Р11 комплекта IKPC + tCp реле 2РП (< 28 мс). Происходит срыв цепи пуска.Вели значение этого то ка близко к максимальному току КЗ, необходимо перестроить кобуры реле сопротивления на меньшее значение тока небаланса (<-15 мкА);
в)	время замыкания цепи пуска при однофазных КЗ и минимальном токе КЗ £вдска 5еил.компл.^200 мс. Измерение производится на свободных замыкающих контактах реле 2РП.
2.	Измерение времени замыкания цепи останова ВЧ передатчика производится при имитации меадуфазного КЗ на защищаемой линии при 1кз -721Гр , ZCp_lcl~=Q,5 Zyci> J от<1 на контактах реле 4РП^ с демпферной обмоткой панели ЭПЗ-1636-67
м°.
3.	измерение времени срабатывания защиты при КЗ в конце линии и минимальном токе КЗ производится на замыкающих контактах реле 5РП:
а)	при имитации двухфазного КЗ
tc,3 Mjp 1^0 мо ’
б)	при имитации однофазного КЗ ^с.з земл.^ ^60 мс>
Проверка взаимодействия реле. Проверка производится совместно с панелью ЭЦЗ-1636-67,с ВЧ приемопередатчиком УПЗ-70,включенным на обоих концах ВЛ. Собираются схемы ВЧ канала обоих концов ВЛ. Подается оперативный ток на панели ВЧ блокировок. Проверяются пуск ВЧ передатчика при включении выключателя, останов ВЧ передатчика от УРОВ, работа ВЧ блокировки при имитации КЗ на линии и пущенном рередатчике. производится опробование отключения выключателя при Имитации двухфазных и однофазных КЗ при номинальном и пониженном (0,8UMM) напряжении оперативного тока. Проверяется работа указательных реле.
- 39 -
Проверка вЧ блокировки рабочим током и напряжением. Перед проверкой производится осмотр веек реле, рядов выводов и положение на них мостиков, проверяется отсутствие отсоединенных и неизолированных проводов и жил кабелей, наличие заземлений в соответствующих цепях. Проверяется целостность токовых цепей показным измерением сопротивления постоянному току цепей каждой из групп трансформаторов тока в сборе.
Проверка защиты выполняется в следующей последовательности: проверка исправности токовых цепей, исправности и правильности подключения цепей напряжения, правильности включения реле сопротивления, правильности включения реле направления мощности.
В отличие от методики, изложенной в [л.з],для проверки правильности включения реле сопротивления комплекта КРС-2 необходимо предварительно установить накладку П8Н" в положение "а-в".
Все остальные проверки производятся в соответствии с действующими инструкциями.
После окончания проверки производится обмен сигналами высокой частоты между приемопередатчиками на обоих концах линии. При этом проверяется правильность показаний миллиамперметра приемопередатчика и действие сигнализации в соответствии с приложением.
Приложение
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ВЫСОКОЧАСТОТНЫХ КАНАЛОВ ВЧ БЛОКИРОВОК ДИСТАНЦИОННЫХ ЗАЩИТ
1. Общая час5ь
Высокочастотная блокировка в сочетании с дистанционной и земляной защитами, выполненными на комплектных панелях ЭПЗ-1636-67 является основной защитой и позволяет осуществлять быстродействие при отключении всех видов повреждений на всей длине линии с сохранением селективности указанных защит.
Пуск ВЧ передатчиков УПЗ-7О осуществляется подачей плюса на аноды ламп выходного усилителя. Нити накалов ламп постоянно обтекаются Юком, и лампы разогреты.
- 40 -
При повреждении в зоне действия защиты происходит останов передатчиков всех питающих сторон вЛ, в результате снимается блокирующий ВЧ сигнал и обеспечивается действие защиты на отключение выключателей со всех концов линии.
истанов Вч передатчиков У113-71) производится подачей минуса на экранную сетку лампы Л4 разделительного каскада.
При повреждении вне зоны действия защиты передатчик, установленный со стороны, где мощность КЗ направлена к шинам, не останавливается, его ВЧ сигнал принимают приемники со всех других концов линии, тем самым блокируется действие'защиты на от-” ключение линии.
2. Оперативные указания
Для обеспечения правильной работы ВЧ блокировки требуется осуществлять периодический контроль за состоянием ВЧ канала.
Высокочастотный канал состоит из приемопередатчиков (постов) УПЗ-70, устанавливаемых по концам линии, и ВЧ тракта, в который входит:
-	конденсатор связи (СМ-70, СМР-55, UMP-IIO на линиях НО и 220 кВ);
-	фильтр присоединения (ОФП-4);
-	высокочастотный заградитель (КЗ-500, РЗ-600, КЗ-1000);
-	высокочастотный кабель (<ЖБ, РК).
Состояние ВЧ канала контролируется оперативным персоналом, обслуживающим устройства РЗА. Его исправность проверяется ежедневно и заключается в обмене ВЧ сигналами между постами.
Нормально ВЧ блокировка должна быть введена в работу на всех подстанциях (с действием на отключение) соответствующими накладками; переключатель поста должен находиться в положении "ток приема" (положение 8).
Один раз в сутки независимо от введения 84 блокировки с действием на "сигнал" или "отключение" должен производиться обмен ВЧ сигналами для проверки исправности канала и постов со всех концов защищаемой ВЛ.
Во время грозы в районе защищаемых линий обмен сигналами запрещается.
Контролируемая величина тока приема измеряется прибором, расположенным на лицевой стороне поста, и сравнивается с табиич-
- 41 -
ними данными. На каждом посту должна быть табличка с допустимыми пределами измеряемой величины.
Дополнительно может контролироваться величина тока выхода приемопередатчика и величина принимаемого сигнала от дальнего передатчика	, номинальные значения которых определяются
при наладке и заносятся в журнал проверки ВЧ канала.
Значение тока выхода. контролируется по прибору одновременным нажатием кнопки "Пуск" на блоке ГЗ и кнопки -Ток выхода" на блоке ФП. Величина контролируется при установке переключателя поста в положение 7.
Время начала проверки и подстанция, которая вызывает первой подстанцию на противоположном конце линии, должны быть указаны в местной инструкции по проверке исправности ВЧ канала. Кроме ежегодных проверок, оперативный персонал должен дополнительно производить проверки ВЧ канала в следующих случаях:
-	после каждого автоматического отключения линии с последующим успешным ЛИВ;
-	перед каждым включением под нагрузку отключившейся от устройства линии в тех случаях, когда АПВ было неуспешным;
-	при вводе защиты в работу (после ее проверки, ремонта ВЛ, проверки заградителей и конденсаторов связи и др.)
3.	Порядок проверки
I.	В установленное время суток один из дежурных (например, на подстанции А) подходит к приемопередатчику проверяемого ВЧ канала и запускает передатчик кратковременным нажатием кнопки "Пуск", вызывая тем самым дежурного с подстанции на противоположном конце линии (например, декурног'' подстанции Б) на проверку. При этом на обоих полукомплектах защиты выпадают флажки указательных реле "Вызов", одновременно действует звуковая и световая сигнализации.
2.	Получив вызов, дежурный на противоположном конце линии (подстанция Б) подходит к своему приемопередатчику и кратковременно нажимает кнопку "Пуск", сигнализируя тем самым дежурному подстанции А о готовности к проверке. Поступление ответного сигнала дежурный подстанции А может контролировать по изменению показаний прибора, т.е. значения тока приема своего ’ риемопередат-чика.
- 42 -
3.	После восстановления тока приема до первоначального значения (1Пр» О) дежурный подстанции А нажимает кнопку "Пуск" на более длительное время и производит измерение тока приема и контроль тока выхода передатчика от своего поста.
4.	Дежурный подстанции Б в этот момент измеряет ток приема от дальнего (подстанция А) приемопередатчика и убеждается в отсутствии тока выхода своего приемопередатчика.
5.	произведя указанное измерение, дежурный подстанции Б нажимает кнопку "пуск" на более длительное время и производит измерение тока приема и тока выхода приемопередатчика при работе обоих приемопередатчиков.
6.	Дежурный подстанции А в это время также измеряет ток приема при работе обоих постов. Затем он отпускает кнопку "Пуск" своего приемопередатчика и производит измерения тока приема от дальнего поста (подстанция Б).
7.	Дежурный подстанции Б кратковременно отпускает кнопку "Пуск" и, убедившись, что дежурный подстанции А также отпустил кнопку "Пуск", повторно нажимает эту кнопку, измеряет ток приема от своего передатчика, затем отпускает кнопку "Пуск" и при этом токи приема на обоих концах БД должны восстанавливаться до первоначального значения 1Пр= 0 (току покоя).
8.	Затем оба дежурных поднимают флажки указательных реле и производят в своих журналах запись об исправности канала. На этом проверка считается законченной.
Для линий с отпайками (трехлучевая схема) проверка производится в следующей последовательности:
а) проверку начинает дежурный подстанции I во время, огово-? ренное в-м'естной инструкции, и кратковременно нажимает кнопку "Пуск";
б)на подстанциях 2 и 3 при трехлучевой схеме звенит звонок предупредительной сигнализации, выпадает указатель "Работа приемника". Дежурный персонал подходит к посту соответствующей ВЛ;
в)	дежурный на подстанции 2 производит пуск поста нажатием на кнопку "пуск" дважды. В это время дежурные остальных подстанций следят за ответным сигналом;
г)	при трехлучевой схеме после поступления ответа с подстанции 2 дежурный на подстанции 3 производит пуск передатчика нажатием на кнопку "Пуск" трижды. Дежурные остальных подстанций еле-
- 43 -
дят за ответным сигналом;
д)	получив ответ с подстанций' 2 и 3, дежурный на подстанции I производит пуск, своего передатчика в течение полминуты и записывает значения тока выхода и тока приема своего передатчика. Дежурные остальных подстанций производят запись в журнале значения тока приема от подстанции 1;
е)	после прекращения пуска со стороны подстанции I дежурный на подстанции 2 производит пуск поста на полминуты и записывает значения тока выхода и тока приема своего передатчика. Дежурные остальных подстанций записывают значения тока приема со стороны подстанции 3;
ж)	при трехлучевой схеме после прекращения пуска со стороны подстанции 2 дежурный подстанции 3 производит пуск поста на полминута и записывает значения тока выхода и тока приема своего передатчика. Дежурные подстанции I и 2 записывают значения тока приема и со стороны подстанции 3;
з)	после снятия сигналов со всех концов ВЛ дежурные подстанций 1-3 записывают значения напряжения аккумуляторной батареи и тока приема при незапущенных передатчиках. Результата обмена сигналами сравниваются с допустимыми;
и)	после окончания проверки канала возвращают в исходное положение все указатели и анализируют, правильность действия сигнализации.
Если диспетчер ЦДС получил сообщение с любого конца линии о том, что в положенное время обмен сигналами не производится, он должен выяснить причины и принять меры для организации обмена сигналами.
4.	Вывод и ввод ВЧ блокировки
Во всех случаях вывод и ввод ВЧ блокировки должен производиться одновременно на обеих сторонах линии по указанию диспетчера. При обнаружении неисправности ВЧ канала дежурный должен сообщить диспетчеру ЦДС и по его распоряжению вывести защиту из работы.
Блокировка вводится в работу в следующем порядке:
а)	проверяется положение накладок и переключателей;
б)	переводится квюч питания ВЧ постов на панели защиты в по-
- А4 -
ложение "включено
в)	переводится переключатель питания (для УПЗ-70) в положение "включено";
г)	прогревается пост в течение 5-7 мин;
д)	производится обмен сигналами;
е)	вводится Вч завита со всех концов линии при удовлетворительных результатах по распоряжению диспетчера ЦДС.
Для плановых и неплановых проверок персонал РЗАИТ выводит блокировку из работы по заявке в установлением порядке. ПрЦ неисправностях ВЧ блокировка должна быть выведена из работы со всех концов ВЛ накладками.
Блокировка выводится из работы в следующих случаях:
а)	при выводе из работы панелей дистанционной или земляки^ защит ВЛ;
б)	при исчезновении напрявения на панелях дистанционных защит или неисправности цепей 3 Uo земляных защит (отсутствие небаланса в цепях 3 Uo или значительные небалансы.; превышающие нормальный);
в)	перед снятием постоянного тока с ВЧ защиты или ВЧ поста на время более 1-2 с;
г)	при исчезновении оперативного тока на панелях защит ВЛ Или ВЧ постах;
д)	при отклонении значения тока приема от нормы или его отсутствии при запущенном передатчика;
е)	при наличии тока приема, когда все передатчики не запущены (это возможно при наличии помехи на частоте настройки приемников);
а) при появлении сигнала "Обрыв цепей накала”;
з) при явных повреждениях во вторичных цепях;
и) при работах на фильтре присоединения или отбора напряжения (когда они совмещены);
к/при неисправностях конденсаторов связи или заградителей (потемнение или бурление масла, искры, дым и т.д.);
л) при отсутствии тока выхода хотя бы на одном из приемопередатчиков или отклонении значения тока выхода от нормы.
Обо всех случаях вывода ВЧ блокировки из работы должно быть сообщено персоналу ДО РЗАиТ и приняты меры для устранения неис-правво&тейт-
- 45 -
5.	Указания по эксплуатации
I.	При появлении сигнала ’’Обрив цепей накала" дежурному зеоокодиыо:
- сообщить диспетчеру ЦДС о возникшей неисправности;
~ по распоряжению диспетчера ЦДС перевести ВЧ защиту со всех сторон накладками "на сигнал".
2.	При аварийном отключении автомата цепей напряжения ВЧ блокировка выводится из работы на всех линиях, подключенных к той системе шин, на которой отключился автомат. Вывод из работы ВЧ блокировки производится пуском передатчика у постов УПЗ-7О переключателем TH, расположенным под колпачком.
Пуск передатчика контролируется наличием тока выхода и приема своего передатчика.
При успешном включении автомата оперативный персонал снимает пуск ВЧ передатчика нажатием на кнопку "Кн" у постов ПВЗК и отключением переключателя постов У113-70, а затем сообщает диспетчеру о выполненных операциях.
Если автомат включился неуспешно, по распоряжению диспетчера ВЧ защита выводится из работы со всех сторон накладками с действием "на сигнал". Переключатель TH - в положении "Отключено".
5. При повреждении фильтра присоединения ВЧ блокировка выводится из работы со всех сторон и включается заземляющий нои конденсатора связи с той стороны, где поврежден фильтр присоединения.
4,	Порядок перевода ВЧ блокировки с линейного на обходной выключатель (ОВ) и обратно следующий:
а)	перед включением ОМВ под нагрузку следует перевести оперативные цепи ВЧ защиты с линейного на обходной выключатель, причем последовательность операций с кл ючами должна обеспечить минимальное время потери питания поста (по показанию прибора поста в положении "+ бат-.’’ проверить наличие оперативного напряжения). При этом будут использованы цепи пуска и останова ВЧ защит обходного выключателя;
б)	включить обходной и отключить линейный выключатели;
в)	произвести пуск передатчика кнопкой “Пуск" и измерить приема и ток выхода поста;
- 46 -
г)	при удовле твори тельных, результатах ВЧ защиту ввести в работу с действием "на отключение", а такие ввести пуск УРОВ ой вч защит ОМв;
д)	перевести действие ВЧ защиты и пуск УРОВ от вч защиты замененного линейного выключателя "на сигнал";
ё) обратить внимание на значение активного сопротивления указательных реле ВРУ на панелях ЭПЭ-1643-69 линейного и обходного выключателей. Разное сопротивление приводит к тому, что при обмене сигналами мокно получить разные токи приема.
При замене обходного выключателя линейным последовательность операций с ВЧ защитами аналогична и на противополсшных концах линии защита из работы не выводятся.
5.	Значения токов приема приемопередатчиков, напряжение ба+-тареи, измеренные приборами постов, должны быть в пределах нор-; мы. .	•
 б. Показания, характеризующие исправность Вч канала
Указанные показания справедливы при условии, что напряжение питания поста соответствует среднеэксгауатационному на подстанции:
а)	ток приема покоя поста
1пр.пок~
б)	ток приема при запущенном передатчике (свеем) ^пр.сб ~
в)	ток приема при запущенном дальнем передатчике
^пр.далыГ
г)	ток приема при работе обоих постов
Inp.oS* W
При пониженном напряжении до 0,8 Уцам 10к приема составляет 0; 6; 6; 6 мА соответственно для па. а,б,в,г.
- 47 -
Список использованной
литературы
I.	- Реиееме № 3-3/77 "О предотвращении иазаиаего срабатывания направленных защит с высокочастотной блокировкой ВЛ IIC-220 кВ”. СПО Союзтехэнерго, 1977.
2.	- Руководящие указания по релейной защите, высокочастотная блокировка дастанционной и токовой направленной нулевой последовательности защит линий 110-220 кВ? ^Энергия", 1975,
3.	- Инструкция по наладке и эксплуатации дистанционной защиты 113-2/2 и ЦЗ-2/1. СПО ОРГРЭС, 1977.
4.	~ цротивоаварийный циркуляр te 3-4/75 "О дефекте промежуточного реле серии РП-220 и ограничении области применения реле РП-210 к РП-220СЦЕТИ ОРГРЭС, 1975.
5.	- Цротивоаварийный даркуляр № 3-1/74 "и предотвращении неправильной работы устройств релейной защиты из-за неисправности магвитоалектричесаих реле М-237/054. СдаГИ ОРГРЭС, 1974.
6.	Кожин А.Н., Рубинчик В .А. Релейная защита линий с ответвлениями, "энергия", 1967.
7.	- Методика наладки высокочастотных каналов завдт с постами, типа ПВЗД. Г>Тй ОРГРЭС, 1968.
- 48 -
ОГЛАВЛЕНИЕ введение ..................................... 3
I.	описание схемы и работы полукомплеквд ВЧ блокировки с ненаправленным пуском ВЧ передатчика ...................................... 5
I.I.	Назначение и принцип выполнения...	5
'1.2. Орган пуска ВЧ передатчика ......... 9
1.3.	Орган останова иЧ передатчика ..... 14
1.4.	Выходные промекуточные реле ....... I?
1.5.	Устройства сигнализации защиты ....... 18 2. Описание схемы и работы нЧ блокировки с направленным пуском ВЧ  передатчика для питающего конца ВЛ ...............................   19
2.1. Орган пуска ВЧ передатчика ......... 19
2.2. Орган отключения защиты ............ 21
3. Проверка и наладка защиты ................ 22
3.1. Проверка ВЧ блокировки с ненаправленным пуском ......................    22
3.2. Проверка ВЧ блокировки с направленным пуском ...........................;. 32
нрилокение . указания по эксплуатации высокочастотных каналов ВЧ блокировок дистанционных защит ........................     39
Список использованной литературы ...........  47
к В У приёмопередатчик/
t
У
Рис.2. Принципиальная схема панели ВЧ блокировки дистанционной защиты с ненаправленным пуском ВЧ передатчика:
А - цепи оперативного постоянного тока; Б - цепи останова ВЧ передатчика; В - цепи приставки ВЧ блокировки и выходных промежуточных реле; Г - цепи пуска ВЧ передатчика; Д - цепи дистанционного пуска ВЧ передатчика; Е - цепи отключения выключателей; Б - контакты, используемые в цепях других панелей; 3 - цепи переменного тока; И - схема включения реле типа РНТ-565 в качестве реле РТН; К - схема включения реле типа РНТ-566 в качестве реле РТН; Л - цепи переменного напряжения; М -цепи сигнализации; Н - цепи контроля ламп ВЧ приемопередатчика; 0 - цепи, используемые в центральной сигнализации; II- сигнал "ВЧ блокировка введена в работу"; Р - сигнал "ВЧ блокировка переведена на обходной выключатель";.С - сигнал "Указатель не поднят"; Т - цепи, используемые в схеме центральной сигнализации; У - положение контактов испытательного блока при снятой крышке
1
Цели
TtycXQ 2/ 77e/?e<fa/77-(7ШГ&
РПй\
-РР/7
-/М£ з п.
1Ж^
•	Й$~ 707 7077/
Т—IO	II 11
5РЛз
I г ГСО
\~W7s^^
60/7/ МЬ
"---|F#~O
f._
б£7? e&
— EZZ-f^l
вРТ/^
yJwecra-f/aga в И яереНа7</ц£&
Цели рри' С777и Ski/
Блоки-
ровки
Ы
На а/тхлшем?
____^L_
20/7* ,
f£	4-f" />*Ал
Ti/ланл _
Во/ходнь/е цепи
5Р/?г гн
//fy 1—-1
И
рп
заи4(/ьпе>
U в/7U сиыал</за>-
цис/
£шмш//а- ггахв
/3
‘P's/za/t/rs лллс/с/ * реле /лм&рр&в
7S -О-4-

27

Sa/t/Aa/*//4'220*3
с
л
37
4- 105
,з На сиграрь/ер/рл амш ' ♦	7^Р/Ю*0/ос0еа00е0ерр"
ргрр
•ii 3^—> Р/а cuzppjf
/^*Ф/Ср/ер/*аг0ре0 'Юл/ржем^/ a/cwfi'ff-zztfxg
гзр
РРРС
'К гг
т©
IS
О
/с
гр
3/
zg Ж /2
-О
о
3/С
е-^

2. /а
/Р/Н
Jgw
огбод?
//алррже/л/р Г 30
Реле С0/7/>О/ХМ/£~ pe/ez/p
РРН
грн
&/о
Ре/З/т/еер //смравленир нащ/мстс/ с/ ^аррлрсре</р wMebu //ос/2-SofyitAb/taw
Реле sa/7fp-хсениу
/)
г)
Рйс.З. Принципиальная схема панели ВЧ блокировки дистанционной защиты с направленным пуском ВЧ передатчика:
а~ поясняющая схема: 5- цепи оперативного постоянного тока; 6-цепи, 'используемые в схе=..с нейтральной сигнализации; г - цепи перемен-
ного тока и напряжения
Цена 41 коп.
