Самолет был предъявлен на государственные испытания в ва-
рианте компоновки на 27 пассажирских мест с нормальной по-
летной массой 16 380 кг и технической дальностью полета 1300 км.
По мнению С. В. Ильюшина, такие основные летно-технические
данные самолета наиболее полно соответствовали условиям его
эксплуатации на внутрисоюзных воздушных линиях средней про-
тяженности. На дальних маршрутах, считал С. В. Ильюшин,
следовало использовать четырехдвигательный самолет Ил-18,
который в это время готовили к заводским летным испытаниям.
Государственные испытания Ил-12, которые проводили лет-
чики НИИ ГВФ Г. А. Таран и А. И. Восканов, были успешно
завершены 16 сентября 1946 г. Результаты испытания и опыт
полетов Ил-12 по трассам Аэрофлота показали, что есть возмож-
ность дальнейшего увеличения взлетной массы самолета и соот-
ветственно увеличения массы его коммерческой нагрузки, даль-
ности полета, повышения экономической эффективности в эксп-
луатации.
Ил-12 становится основным магистральным самолетом ГВФ.
Для повышения дальности его полета главный конструктор утвер-
дил полетную массу 16 800 кг для нормального варианта и
17 500 кг — для перегрузочного. По результатам дополнительных
государственных испытаний самолета Ил-12 с увеличенной полет-
ной массой, которые проводились осенью 1946 г., было отмечено,
что опытный пассажирский самолет Ил-12 значительно превосхо-
дит находящиеся в эксплуатации пассажирские самолеты Ли-2
и С-47. Крейсерская скорость самолета Ил-12 на 100 км/ч превы-
шала крейсерскую скорость самолета Ли-2.
С полной полетной массой 16 800 кг самолет Ил-12 мог совер-
шать длительный полет с одним работающим двигателем, имея
необходимый запас мощности для набора высоты до 2500 м на од-
ном работающем двигателе. При перегрузочной полетной массе
17 500 кг самолет также мог совершать длительный полет с одним
работающим двигателем.
Имея значительно большую коммерческую нагрузку и крей-
серскую скорость, самолет Ил-12 обеспечивал более низкую себе-
стоимость тонна-километра по сравнению с самолетами Ли-2
и С-47.
Самолет Ил-12 обладал хорошими пилотажными свойствами»,
был прост в управлении и допускал пилотирование летчиками
первого и второго классов. Длительные рейсовые полеты, произ-
веденные по различным трассам ГВФ, выявили возможность экс-
плуатации этого самолета на всех аэродромах магистральных
воздушных линий. Беспосадочный полет Москва — Ташкент про-
тяженностью 2820 км, перелеты через горные хребты Кавказа и
Средней Азии на высоте до 6500 м, взлет с высокогорного аэродрома
в Ереване с полетной массой 17 200 кг и другие рейсовые полеты
подтвердили высокие летные и эксплуатационные качества само-
лета Ил-12.
192
www.vokb-la.spb.ru

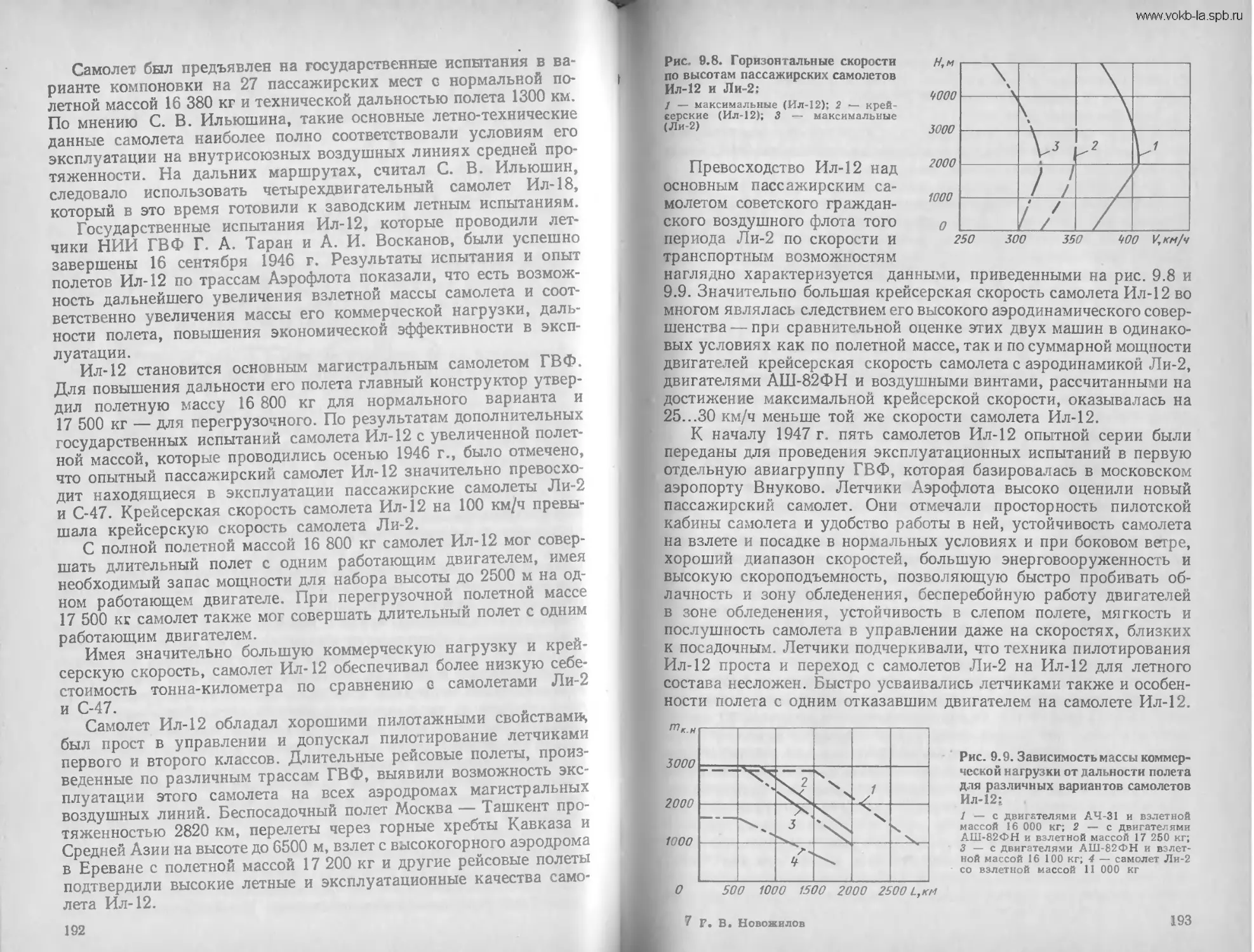

Рис. 9.8. Горизонтальные скорости
по высотам пассажирских самолетов
Ил-12 и Ли-2;
1 — максимальные (Ил-12); 2 — крей-
серские (Ил-12); 3 — максимальные
(Ли-2)
Превосходство Ил-12 над
основным пассажирским са-
молетом советского граждан-
ского воздушного флота того
периода Ли-2 по скорости и
транспортным возможностям
наглядно характеризуется данными, приведенными на рис. 9.8 и
9.9. Значительно большая крейсерская скорость самолета Ил-12 во
многом являлась следствием его высокого аэродинамического совер-
шенства— при сравнительной оценке этих двух машин в одинако-
вых условиях как по полетной массе, так и по суммарной мощности
двигателей крейсерская скорость самолета с аэродинамикой Ли-2,
двигателями АШ-82ФН и воздушными винтами, рассчитанными на
достижение максимальной крейсерской скорости, оказывалась на
25...30 км/ч меньше той же скорости самолета Ил-12.
К началу 1947 г. пять самолетов Ил-12 опытной серии были
переданы для проведения эксплуатационных испытаний в первую
отдельную авиагруппу ГВФ, которая базировалась в московском
аэропорту Внуково. Летчики Аэрофлота высоко оценили новый
пассажирский самолет. Они отмечали просторность пилотской
кабины самолета и удобство работы в ней, устойчивость самолета
на взлете и посадке в нормальных условиях и при боковом ветре,
хороший диапазон скоростей, большую энерговооруженность и
высокую скороподъемность, позволяющую быстро пробивать об-
лачность и зону обледенения, бесперебойную работу двигателей
в зоне обледенения, устойчивость в слепом полете, мягкость и
послушность самолета в управлении даже на скоростях, близких
к посадочным. Летчики подчеркивали, что техника пилотирования
Ил-12 проста и переход с самолетов Ли-2 на Ил-12 для летного
состава несложен. Быстро усваивались летчиками также и особен-
ности полета с одним отказавшим двигателем на самолете Ил-12.
Рис. 9.9. Зависимость массы коммер-
ческой нагрузки от дальности полета
для различных вариантов самолетов
Ил-12;
1 — с двигателями АЧ-31 и взлетной
массой 16 000 кг; 2 — с двигателями
АШ-82ФН и взлетной массой 17 250 кг;
3 — с двигателями АШ-82ФН и взлет-
ной массой 16 100 кг; 4 — самолет Ли-2
со взлетной массой 11 000 кг
7 F. В. Новожилов
193
В короткий срок были освоены полеты в строю, и 1 Мая 1947 г.
группа самолетов Ил-12 впервые приняла участие в воздушном
параде над Красной площадью в Москве.
Взлетно-посадочные качества самолета Ил-12, проверенные на
аэродромах различных размеров и с различными покрытиями,
подтвердили возможность его эксплуатации на тех же аэродромах
Аэрофлота, с которых летали самолеты Ли-2.
Во время эксплуатационных испытаний самолет Ил-12 с экспе-
риментальной целью совершал отдельные полеты с массой 18 200 кг.
Летчики отмечали, что в этом случае сложны только взлет в про-
межутке от момента отрыва до набора скорости 175 км/ч, когда
самолет ведет себя неустойчиво, и посадка (из-за большой просадки
самолета в момент выравнивания). На основании обширного опыта
полетов самолетов Ил-12 в самых различных условиях по рекомен-
дации НИИ ГВФ их нормальная полетная масса в регулярной
эксплуатации была установлена 17 250 кг.
В июне 1947 г. начались регулярные полеты самолетов Ил-12
с пассажирами на борту по основным воздушным линиям Аэро-
флота, а к концу года эти самолеты эксплуатировались уже мно-
гими территориальными управлениями ГВФ на внутренних и меж-
дународных авиалиниях, использовались в Полярной авиации
Главсевморпути. С 1956 г. самолет Ил-12 начали применять в
Антарктиде. 24 октября 1958 г. пилотируемый экипажем В. Перова
Ил-12 первым из советских самолетов пролетел над Южным геогра-
фическим полюсом. К середине 1950-х гг. он становится основным
магистральным самолетом в национальных авиакомпаниях ряда
социалистических стран.
Регулярная эксплуатация самолета Ил-12 началась всего лишь
через полтора года после первого полета опытного самолета с дви-
гателями АШ-82ФН. И уже в первые шесть месяцев регулярной
эксплуатации самолеты Ил-12 налетали в общей сложности более
1300 летных часов, или около 4 млн км, и сделали более 5000 поса-
док. Это было выдающимся достижением. Таких темпов внедрения
в эксплуатацию нового пассажирского самолета советская граж-
данская авиация еще не знала.
Поступившие в эксплуатацию самолеты в зависимости от даль-
ности их полета имели несколько вариантов компоновки пассажир-
ской кабины (рис. 9.10). Основным являлся вариант на 27 пасса-
жирских мест, но выпускались также самолеты меньшей даль-
ности, рассчитанные на размещение 32 пассажиров. В небольшом
количестве существовали и дальние варианты самолета Ил-12 на
6... 16 пассажиров с большим запасом топлива; их практическая
дальность полета с 11 пассажирами на борту достигала 4000 км.
В Аэрофлоте эксплуатировался также и транспортный вариант
самолета Ил-12Т, в левом борту которого была расположена двух-
створчатая грузовая дверь с «калиткой» в задней створке. Через
«калитку», открывавшуюся внутрь кабины, сбрасывались с пара-
шютом различные мелкие грузы. Транспортно-десантный вариант

194
www vokb-la.spb.ru
Рис. 9.10. Варианты компоновки пассажирской кабины самолета Ил-12;
а — на 27 пассажирских мест; б — на 32 пассажирских места; в — на 18 пассажирских
мест; г — на 21 пассажирское место; 1 — кабина пилотов, 2 — кабины штурмана н ра-
диста; 3 — пассажирские кресла; 4 — буфет; 5 — заднее багажно-грузовое помещение;
6 — туалет; 7 — входная дверь; 8 — гардероб; 9 — переднее багажно-грузовое поме-
щение
самолета Ил-12Д широко применяли в советских ВВС.
После тяжелого летного происшествия, причины которого не
были установлены, на полетную массу самолета Ил-12 наложили
временные ограничения — она стала равной 16 100 кг. Стремление
сохранить неизменной дальность полета привело к соответствую-
щему уменьшению коммерческого груза, и самолеты Ил-12 начали
летать с основным вариантом компоновки пассажирской кабины,
рассчитанным на 18 пассажирских мест. Образовавшееся в перед-
ней части кабины свободное пространство стали использовать
в качестве багажно-грузового помещения. Последующая эксплуа-
тация самолетов показала ошибочность наложенного ограничения,
оно было снято и с начала 1954 г. самолеты Ил-12 имели основной
вариант компоновки пассажирской кабины, рассчитанный на
установку 21 кресла. По мере внедрения на магистральных воз-
душных линиях более совершенного пассажирского самолета
Ил-14, а затем и самолетов с газотурбинными двигателями само-
леты Ил-12 стали использовать на местных воздушных линиях
7*
195
относительно небольшой протяженности в вариантах компоновки
с максимальной пассажировместимостью, что способствовало рез-
кому повышению рентабельности и экономической эффективности
их эксплуатации.
Опыт эксплуатации самолетов Ил-12 в самых различных усло-
виях, тщательно изучавшийся проектными и конструкторскими
подразделениями ОКБ, выявил три основные проблемы, которые
нужно было решить при дальнейшем совершенствовании самолета:
1) повышение надежности работы противообледенительной сис-
темы; 2) улучшение характеристик управляемости самолета в
полете с одним работающим двигателем на малых скоростях и в
неспокойной атмосфере; 3) обеспечение безопасности взлета при
отказе одного двигателя в любой точке разбега и взлетной траекто-
рии.
Эксплуатация теплового противообледенителя крыла с непосред-
ственным обогревом носка крыла выхлопными газами двигателей
в смеси с наружным воздухом выявила разрушения из-за коррозии,
особенно быстро развивавшейся под действием выхлопных газов,
обшивки крыла и стального короба, распределявшего газовоздуш-
ную смесь по размаху крыла. При этом выхлопным газам откры-
вался доступ к силовой конструкции крыла. Создавалась прямая
угроза безопасности полетов.
В короткий срок для самолета Ил-12 была разработана новая
воздушно-тепловая противообледенительная система с использова-
нием для обогрева носка крыла только наружного воздуха, подо-
греваемого в специальных теплообменниках выхлопными газами
двигателей. Проходя через теплообменник, выхлопные газы нагре-
вали гофрированную поверхность его секций и выходили в атмо-
сферу, не попадая во внутреннюю полость крыла. Наружный
воздух поступал в теплообменник через заборник в носке центро-
плана. Нагретый в теплообменнике, он проходил в распределитель-
ный короб, а из него попадал в носок крыла, разделенный пере-
городками на ряд изолированных одна от другой воздушных камер.
Из них горячий воздух направлялся в щелевые камеры-полости,
образованные обшивками воздушных камер и носка крыла. Отдав
часть своего тепла внешней обшивке носка крыла, воздух через
вытяжные отверстия уходил в атмосферу (рис. 9.5, б).
Степень нагрева воздуха, идущего в носок крыла, регулирова-
лась изменением количества выхлопных газов, проходивших через
теплообменник. В крейсерском полете теплообменник обеспечивал
нормальный нагрев воздуха до 8О...1ОО°С, а при полном перепуске
выхлопных газов через теплообменник температура воздуха, вхо-
дящего в крыло, достигала 160 °C. Это позволяло не только предо-
хранять передние кромки крыльев от нарастания льда, но и сбра-
сывать лед, если он уже образовался в результате запоздалого
включения противообледенительного устройства.
Существенным недостатком новой противообледенительной
системы являлась громоздкость ее теплообменников. Они высту-
196
www.vokb-la.spb.ru
Рис. 9.11. Изменение усилий на ногу
пилота по времени в полете с одним ра-
ботающим двигателем у самолета
Ил-12:
1 — руль направления с триммер'флетне-
ром; 2 — руль направления, имеющий трим-
мер с пружинным сервокомпенсатором
пали в воздушный поток и за-
метно снижали крейсерскую
скорость полета. Однако надеж-
но работающий тепловой проти-
вообледенитель был, наконец,
сделан, и с 1948 г. новую проти-
вообледенительную систему крыла и новую, более надежную про-
тивообледенительную систему защиты передней кромки стабили-
затора стали устанавливать на серийных самолетах Ил-12.
В апреле 1950 г. по инициативе С. В. Ильюшина на одном из
серийных самолетов был установлен новый руль направления с
пружинным сервокомпенсатором.
В отличие от обычного сервокомпенсатора-флетнера, отклоне-
ние которого пропорционально углу отклонения руля, работа
пружинного сервокомпенсатора зависит от воздушной нагрузки,
действующей на руль направления. Когда эта нагрузка превышает
усилие предварительной затяжки пружины, сервокомпенсатор
поворачивается в сторону, противоположную направлению откло-
нения руля направления. С ростом нагрузок на руль направления
углы отклонения сервокомпенсатора возрастают, соответственно
уменьшаются нагрузки на педали системы управления рулем
направления.
Необходимость установки такого пружинного сервокомпенса-
тора вызывалась рядом выявленных при эксплуатации самолета
особенностей полета с одним работающим двигателем и полета
в неспокойной атмосфере.
Опыт показал, что отказ одного двигателя на взлете уже после
отрыва от земли, когда самолет имеет еще относительно небольшую
скорость (175... 180 км/ч), вызывает наибольшие трудности в пило-
тировании, так как в этом случае резко ухудшается управляемость
самолетом: усилие на педаль с рулем направления старой кон-
струкции достигает 80...85 даН, и для уменьшения давления на
ногу приходилось создавать крен в сторону работающего двига-
теля. Одновременно снижалась скороподъемность самолета, и
если при этом летчик допускал ошибку в пилотировании (значи-
тельное превышение допустимых углов крена и скольжения), она
приводила к появлению эффекта так называемого «забегания»
руля направления. Из-за большого угла скольжения за килем со
стороны, противоположной скольжению, образовывалась зона
разрежения, в которую засасывало отклоненный руль, и в резуль-
тате самолет мог войти в неуправляемое скольжение.
197
Применение форкиля и руля направления е пружинным серво-
компенсатором практически исключало «забегание» руля на само-
лете Ил-12. Благодаря пружинному сервокомпенсатору удалось
более чем в два раза ухменьшить усилие на ногу пилота при отказе
двигателя на взлете (рис. 9.11) и соответственно снизить вероят-
ность превышения летчиком допустимых углов крена. При угле
крена 13... 14° руль поворота с пружинным сервокомпенсатором
отклонялся до упора, дальнейшее увеличение крена вызывало
уход самолета с курса, и летчик должен был уменьшать угол крена.
Хорошие характеристики продольной и путевой устойчивости и
управляемости, которыми самолет Ил-12 обладал в нормальном
крейсерском полете с двумя работающими двигателями при реко-
мендованных эксплуатационных центровках в диапазоне 19...22%
средней аэродинамической хорды, обеспечивали ему высокий
уровень безопасности и при полете в неспокойной атмосфере.
Сравнительные испытания самолетов Ил-12 и Ли-2 в условиях
интенсивной болтанки показали лучшую управляемость самолета
Ил-12. Одновременно испытания выявили и некоторые особен-
ности управления самолетом Ил-12 с рулем направления, имеющим
сервокомпенсатор-флетнер. При полете в неспокойной атмосфере
отклонение такого руля направления для парирования возмуще-
ния приводило к колебаниям самолета в течение 25...30 с. Оказа-
лось, что после первоначального отклонения руля направления
летчиком последующие колебания руля и, как следствие, рыскание
самолета возбуждались самопроизвольным отклонением серво-
компенсатор а-флетнер а. Установка руля направления с пружин-
ным сервокомпенсатором позволила практически полностью устра-
нить и это явление — после отклонения руля направления летчи-
ком самолет стал успокаиваться через 8...10с после двух-трех
колебаний.
Таким образом, такое простое конструктивное улучшение как
замена обычного сервокомпенсатора руля направления на пружин-
ный позволило значительно упростить управление самолетом при
отказе одного двигателя на взлете, улучшить путевую устойчи-
вость самолета, еще больше облегчить его пилотирование при
полете в неспокойной атмосфере и в конечном итоге существенно
повысить уровень безопасности полетов.
Как уже отмечалось, в процессе проектирования Ил-12 перед
конструкторами стояла задача создать самолет, надежно летающий
при одном работающем двигателе. Испытания и эксплуатация
подтвердили, что самолет с одним работающим двигателем летает
неплохо. Однако во второй половине 1940-х гг. все дв ух двигатель-
ные самолеты (военные и гражданские) еще не могли выполнять
взлет при отказе двигателя в любой точке взлетной траектории.
На взлете они имели опасную зону, началом которой являлся
момент, когда уже не было возможности прекратить взлет из-за
недостаточной длины оставшегося участка взлетно-посадочной
полосы, а концом — момент достижения скорости, на 25...30%
198
www.vokb-la.spb.ru
превышающей скорость срыва. Хотя самолет проходил эту опасную
зону за 15...20 с, отказ двигателя в ней мог привести к тяжелым
последствиям.
В НИИ ГВФ совместно со специалистами ОКБ была разрабо-
тана обширная программа летных исследований взлета самолета
Ил-12 с одним работающим двигателем в различных метеорологи-
ческих и климатических условиях, выполнение которой позволило
наметить основные пути сокращения времени прохождения самоле-
том опасной зоны на взлете.
Одним из наиболее эффективных конструктивных средств,
позволивших более чем вдвое сократить время нахождения само-
лета в опасной зоне при отказе двигателя на взлете, стал пружин-
ный сервокомпенсатор руля направления. Резко снижая нагрузку
на ногу пилота (см. рис. 9.11), он позволил продолжать взлет при
отказе одного двигателя на скорости 160... 170 км/ч, т. е. примерно
через 4...5 с после отрыва от земли. Кроме того, применение руля
поворота с пружинным сервокомпенсатором дало возможность
рекомендовать пилотам во всех случаях выполнять взлет на взлет-
ном или, как тогда говорили, на форсированном режиме работы
двигателей. До этого самолеты Ил-12, имеющие руль направления
с обычным сервокомпенсатором-флетнером, в нормальных условиях
старта взлетали на номинальном режиме работы двигателей. И хотя
взлетный режим работы двигателей обеспечивал самолету на взлете
дополнительную мощность 470 кВт (640 л. с.), он практически не
использовался из-за большого усилия на ногу пилота в случае
отказа двигателя. Новый руль направления, снизив эти нагрузки,
обеспечил возможность использования взлетного режима работы
двигателей, что улучшило взлетные характеристики, резко повы-
сило уровень безопасности самолета при выполнении одного из
наиболее ответственных этапов полета.
Энерговооруженность самолета Ил-12 на взлете была повышена
также благодаря изменению системы управления заслонками
всасывающих патрубков двигателей. Установленные на верхних
крышках капотов двигателей всасывающие патрубки имели, как
и на штурмовиках С. В. Ильюшина, пылефильтр и регулирующую
заслонку, с помощью которой воздух направлялся или через
пылефильтр, или мимо него. Положение заслонки зависело от
положения шасси. При выпущенном шасси воздух в работающий
двигатель поступал по патрубку только через пылефильтр. При
взлете самолета одновременно с уборкой шасси заслонка, кинема-
тически связанная с шасси, поворачивалась, открывая воздуху
входное отверстие патрубка и закрывая проход через пылефильтр.
Однако такая схема включения и выключения пылефильтра для
самолета Ил-12, эксплуатирующегося как с бетонированных, так
и с грунтовых полос, себя не оправдала. Взлет с бетонированных
Полос, когда необходимости в работе пылефильтра не было, выпол-
нялся с работающим пылефильтром, и забор воздуха через него
приводил к потере мощности на самом напряженном участке
199
взлета. Кроме того, такая схема управления пылефильтром исклю-
чала возможность его использования при крейсерских полетах
в таких районах страны, как Средняя Азия, где пыль в ветреную
погоду поднимается на высоту свыше 2000 м. Управление заслон-
ками всасывающих патрубков двигателей было сделано независи-
мым от положения шасси (его вынесли в кабину пилотов), и только
благодаря этому энерговооруженность самолета на взлете с бето-
нированных полос повысилась почти на 5%.
Улучшению взлетных характеристик самолета Ил-12 способ-
ствовал также ряд других конструктивных решений.
Летными испытаниями было установлено, что выпущенные шас-
си и закрылки более чем в два раза увеличивают на взлете лобовое
сопротивление самолета по сравнению с его крейсерской конфигу-
рацией. Большая доля этого увеличения лобового сопротивления
оказалась связанной с сопротивлением колес, стоек и открытых
отсеков шасси.
На первых серийных самолетах Ил-12 устанавливали гидро-
систему, работающую от двух помп с приводом от двигателей само-
лета. При работе обоих двигателей она обеспечивала подъем шасси
примерно за 40...50 с, при работе одного двигателя — за 60...70 с.
Применение повой, работающей от четырех помп, гидросистемы
позволило резко сократить время уборки шасси и довести его до
10...И с. Одновременно принимались меры по уменьшению сопро-
тивления открытых отсеков шасси. Была создана новая кинемати-
ческая схема управления створками отсеков, и они стали закры-
ваться как после уборки шасси, так и сразу же после его выпуска.
Закрытие отсеков не только резко снизило сопротивление самолета
при полете с выпущенным шасси. На грунтовых аэродромах пыль,
вода, грязь и мокрый снег уже не проникали в отсеки, и надеж-
ность работы механизмов, расположенных в них, стала более
высокой. Испытания показали, что эти изменения увеличили
скороподъемность самолета при полете на одном двигателе почти
на 40%.
Большое внимание С. В. Ильюшин уделял и совершенствованию
воздушных винтов самолета, повышению надежности их работы
на взлете. Первые самолеты Ил-12 имели воздушные винты АВ-9Е,
которые выполнялись по обратной схеме, т. е. лопасти работаю-
щего воздушного винта давлением масла поворачивались на боль-
шой шаг, а под действием центробежной силы устанавливались
на малый шаг. Простые конструктивно, эти воздушные винты
в случае отказа на взлете флюгерной системы самопроизвольно
переходили на малый шаг, начиналась их «раскрутка». Тяга винта,
несмотря на большую мощность работающего двигателя, резко
падала, возникала опасность разрушения винта и двигателя.
Это обстоятельство и послужило основной причиной перехода на
воздушные винты АВ-9В прямой схемы, когда лопасть работаю-
щего воздушного винта устанавливается на малый шаг давлением
масла, а на большой шаг — центробежной силой с помощью спе-
200
www.vokb-la.spb.ru
циальных противовесов. Воздушные винты АВ-9В позволили
сохранить тягу винта при отказе его флюгерной системы на взлете
и тем самым повысили безопасность полетов.
Так постепеггяо, от серии к серии, по мере накопления опыта
эксплуатации в конструкцию самолета Ил-12 вносились отдельные
улучшения, совокупность которых уже позволяла обеспечить
самолету качественно новый уровень безопасности полета, характе-
ризуемый возможностью выполнения взлета при отказе одного
двигателя в любой точке взлетной траектории. Однако полностью
эта проблема, особенно трудная для двухдвигательных пассажир-
ских самолетов с поршневыми двигателями, была решена только
при создании нового пассажирского самолета Ил-14.
10.. САМОЛЕТ ИЛ-14
В конце 1946 г., сразу после завершения госу-
дарственных испытаний Ил-12, конструкторский коллектив
С. В. Ильюшина, продолжая работы по совершенствованию своего
первого пассажирского самолета и повышению безопасности его
полета, приступил к решению сложной и совершенно новой в
практике мирового самолетостроения того времени проблемы
обеспечения взлета двухдвигательного самолета после отказа од-
ного дви! ателя на взлете в процессе разбега или сразу после отрыва
от земли.
Необходимость в этом определялась как результатами летных
испытаний самолета Ил-12, так и опытом послевоенной эксплуата-
ции огромного мирового парка двухдвигательных пассажирских
самолетов, состоявшего тогда в основном из самолетов типа DC-3
и Ли-2, в практике полетов которых неоднократно имели место
случаи, когда при отказе двигателя экипаж был вынужден продол-
жать взлет, так как прекращение взлета оказывалось уже практи-
чески невозможным или даже значительно более опасным, чем его
продолжение. Потребность в пассажирском самолете, могущем
обеспечить безопасное завершение взлета после отказа двигателя,
становилась все более острой по мере роста объема пассажирских
перевозок на воздушном транспорте. Однако для создания такого
пассажирского самолета без ухудшения показателей его экономи-
ческой эффективности в эксплуатации предстояло решить ряд
трудных технических проблем.
При достижении на разбеге некоторой критической скорости
(по современной терминологии Норм летной годности гражданских
самолетов СССР — скорости принятия решения) новый самолет
Должен был иметь возможность прервать взлет, если перед ним
имелась достаточная для торможения и остановки длина взлетно-
посадочной полосы, или продолжить его и на оставшемся после
отказа двигателя участке летной полосы с уменьшенной вдвое
тягой достигнуть заданной скорости отрыва и требуемой высоты
полета. Значение критической скорости, до достижения которой
201
экипаж во всех случаях должен был прекращать взлет при отказе
двигателя, а после ее превышения — продолжать взлет, зависело
не только от летно-технических характеристик самолета и его
энерговооруженности, но и от конкретных условий эксплуатации —•
температуры и давления воздуха, скорости и направления ветра,
состояния поверхности взлетно-посадочной полосы, а также ее
уклонов. Все это весьма усложняло проектирование нового само-
лета, требовало применения на нем значительно более мощных,
чем раньше, двигателей, установка которых в свою очередь отри-
цательно сказывалась на весовой и экономической эффективности
самолета.
По своей схеме, аэродинамическим и компоновочным особен-
ностям первый вариант нового пассажирского самолета Ил-14
повторял самолет Ил-12, отличаясь от него только несколько боль-
шими размерами и массой. На Ил-14 предполагалось установить
два самых мощных в то время поршневых двигателя воздушного
охлаждения АШ-73 с взлетной мощностью 1765 кВт (2400 л. с.).
Возросшая энерговооруженность нового самолета обеспечивала
ему возможность продолжения взлета при отказе двигателя на
скорости, превышавшей критическую, а увеличение до 48 мест
пассажировместимости делало экономическую эффективность этого
варианта Ил-14 сравнимой с эффективностью Ил-12.
Утвержденный С. В. Ильюшиным весной 1947 г. проект само-
лета Ил-14 с двумя двигателями АШ-73 не был реализован. Но
опыт работы над проектом показал, что простое увеличение энерго-
вооруженности самолета еще не решает окончательно проблемы
продолженного взлета с одним работающим двигателем. Наличие
большой энерговооруженности сильно усложняет путевую балан-
сировку самолета при отказе двигателя на взлете. При появлении
значительного разворачивающего момента киль, руль направле-
ния, а также элероны самолета должны быть достаточно эффектив-
ными на малых скоростях полета для устранения нежелательных
отклонений от траектории взлета, а управление самолетом должно
оставаться простым, без чрезмерного увеличения нагрузок на
органы управления и усложнения действий экипажа. Вопросы
обеспечения необходимой эффективности системы управления
самолетом при отказе двигателя, наряду с получением требуемой
энерговооруженности, как показал опыт проектирования первого
варианта самолета Ил-14, и являются основными при решении
проблемы продолженного взлета с одним работающим двигателем.
Исследования по указанной проблеме велись в рамках про-
граммы по совершенствованию конструкции, повышению безопас-
ности полета и летно-эксплуатационных качеств самолета Ил-12,
который к этому времени стал основным магистральным пассажир-
ским самолетом Аэрофлота. Они проводились сотрудниками ОКБ
совместно с НИИ ГВФ, ЦАГИ и ЛИИ.
Опытно-конструкгорские проработки и результаты летных
исследований Ил-12 позволили сделать вывод, что проблема про-
202
www.vokb-la.spb.ru
Рис. 10.1. Схемы крыла самолетов^
а — Ил-12; б — Ил-14 с профилем СР-5 по всему размаху; 1 — зона профиля Кларк
YH; 2 — зона переходного профиля (от Кларк к ЦАГИ К-4); 3 — зона профиля
ЦАГИ К-4
должепного взлета с одним работающим двигателем может быть
решена в процессе дальнейшего усовершенствования самолета
при относительно небольшом увеличении взлетной мощности
серийных двигателей АШ-82ФН только при улучшении аэродина-
мических характеристик самолета, его путевой и поперечной
устойчивости и управляемости.
Аэродинамические характеристики самолета Ил-12 на взлете
могли быть улучшены благодаря новому крылу, работа над кото-
рым велась совместно с ЦАГИ, и уменьшению сопротивления само-
лета в результате внедрения различных конструктивных дорабо-
ток.
Новое крыло сохранило прежний размах, но его площадь умень-
шилась на 3 м2 благодаря ликвидации наплывов по передней кром-
ке крыла на участке между бортами фюзеляжа и гондолами двига-
телей (рис. 10.1). Относительная толщина нового крыла была
увеличена и стала равной 18% у корня и 12% на конце крыла.
Такое увеличение относительной толщины крыла и его полезного
объема позволило разместить все топливные баки нового самолета
на значительном удалении от пассажирской кабины, в отъемной
части крыла, и тем самым значительно повысить пожарную без-
опасность самолета. Кроме того, это увеличение относительной
толщины крыла утучшило также его несущие свойства и умень-
шило массу конструкции.
Однако главная особенность крыла самолета Ил-14 заключа-
лась в его аэродинамической компоновке, разработанной совместно
с ЦАГИ. Крыло имело постоянный по всему размаху профиль
СР-5 (Я. М. Серебрийского и М. В. Рыжковой), профильное сопро-
тивление которого было значительно меньшим, чем у профилей
Кларк YH и ЦАГИ К-4, примененных па самолете Ил-12, а несущие
свойства практически такими же. Для улучшения срывных харак-
теристик и исключения возможности появления срывов потока
на концах крыла при выполнении самолетом маневров на малой
скорости новое крыло имело обратную стреловидность по линии
четвертей хорд, равную 3°. Благодаря обратной стреловидности
на крыле появлялась составляющая скорости .воздушного потока,
направленная вдоль размаха крыла от его концевой части к борту
203
фюзеляжа. Пограничный слой в корневой части крыла становился
толще, и в этой зоне появлялся срыв потока, область которого по
мере увеличения угла атаки перемещалась к концу крыла, благо-
даря чему высокая эффективность элеронов, работавших в несо-
рванном потоке, и хорошая поперечная управляемость самолета,
столь важная для выполнения продолженного взлета с одним
работающим двигателем, сохранялись до очень больших углов
атаки и на минимальной скорости полета.
Изменилась и взлетно-посадочная механизация крыла само-
лета. На крыле устанавливали только закрылки, и его аэродинами-
ческое качество с выпущенными закрылками в диапазоне от ско-
рости отрыва и до 175 км/ч, т. е. на самом напряженном участке
продолженного взлета с одним работающим двигателем, стало выше,
чем у крыла с неотклоненными закрылками. Это позволяло само-
лету быстрее оторваться от земли, набрать скорость и высоту.
Закрытые отсеки передней и основных опор самолета умень-
шили лобовое сопротивление самолета Ил-14 в полете с выпущен-
ным шасси. Дополнительному уменьшению лобового сопротивле-
ния нового самолета на взлете, особенно в критической зоне взлет-
ной траектории с одним отказавшим двигателем, а также увеличе-
нию вертикальной скорости самолета стали способствовать и такие
факторы, как сокращение времени уборки шасси и флюгирования
воздушного винта.
Применение двухнасосной гидросистемы с рабочим давлением
10,8 МПа (НО кгс/см2) и с уменьшенными гидравлическими поте-
рями в системе подъема и выпуска шасси позволило более чем в
2 раза сократить время уборки шасси и довести его до 5 с. Вредное
сопротивление незафлюгированного воздушного винта отказавшего
двигателя снижалось установкой усовершенствованного воздуш-
ного винта АВ-50. По своей конструкции АВ-50 являлся винтом
двойного действия: перевод его лопастей как на большой, так и на
малый шаг происходил под действием давления масла без исполь-
зования центробежных сил. Перевод лопастей во флюгерное поло-
жение, а также вывод из него производился принудительно с
помощью мощного флюгернасоса и цилиндровой группы винта
специальной конструкции. Это обеспечивало установку лопастей
винта АВ-50 во флюгерное положение за 4...5 с, т. е. в 2 раза быст-
рее, чем у воздушных винтов АВ-9В, использовавшихся на самоле-
тах Ил-12.
Уменьшая лобовое сопротивление самолета на взлете, эти кон-
структивные мероприятия одновременно как бы увеличивали его
энерговооруженность. Расчеты показали, что новый самолет смо-
жет надежно взлетать с одним отказавшим двигателем во всех
возможных условиях эксплуатации при незначительном, всего
лишь на 37 кВт (50 л. с.), повышении мощности серийных двигате-
лей АШ-82ФН. ОКБ А. Д. Швецова форсировало доводку двигате-
лей АШ-82ФН по частоте вращения и наддуву, улучшило охлажде-
ние головок его цилиндров. Взлетная мощность этого двигателя,
204
www.vokb-la.spb.ru
получившего обозначение АШ-82Т, стала равной 1397 кВт
(1900 л. с.), и она сохранялась до высоты 400—500 м, что позво-
ляло резко повысить безопасность эксплуатации нового самолета
на высокогорных аэродромах и в условиях высоких температур
наружного воздуха. Введением специальной регулировки и рядом
конструктивных мероприятий были улучшены также и характе-
ристики крейсерского расхода топлива: работая в диапазоне
крейсерских мощностей от 60 до 45% номинальной мощности,
двигатель АШ-82Т имел на 15% меньший часовой расход топли-
ва по сравнению с АШ-82ФН. Одновременно под руководством
А. Д. Швецова развернулись работы по увеличению надежности
двигателя АШ-82Т и доведению его ресурса до 500 ч, что имело
большое значение как для безопасности полега, так и для экономи-
ческой эффективности нового самолета в эксплуатации. Для
двигателей АШ-82Т были спроектированы гондолы с капотами,
конструкция которых обеспечивала легкий и свободный доступ
ко всем агрегатам двигателя.
Характеристики путевой устойчивости и управляемости нового
самолета, столь важные в условиях взлета с одним отказавшим
двигателем, первоначально предполагалось улучшить только
установкой на руле направления пружинного сервокомпенсатора.
Сохраняя принципиальные компоновочные особенности пасса-
жирской кабины самолета Ил-12 на 18 пассажирских мест, новая
машина из-за размещения в носовой части фюзеляжа оборудования,
багажного отсека и буфета имела значительно более передний
диапазон эксплуатационных центровок, равный 12... 19% средней
аэродинамической хорды вместо 19—22% на Ил-12. В связи с
этим для сохранения характеристик продольной управляемости
площадь горизонтального оперения нового самолета была увели-
чена на 6% вследствие увеличения площади руля высоты. Более
передняя центровка улучшила устойчивость нового самолета на
земле. Большой запас устойчивости на земле (самолет опрокиды-
вался на хвост лишь при центровке более 35% средней аэродинами-
ческой хорды) позволил отказаться от установки хвостовой опор-
ной штанги, применявшейся на самолетах Ил-12.
Кроме мероприятий, обеспечивающих продолженный взлет с
одним отказавшим двигателем, большое внимание уделялось повы-
шению безопасности полета и посадки нового самолета в сложных
метеорологических условиях, в частности усовершенствованию
противообледенительной системы и установке нового пилотажно-
навигационного и радиосвязного оборудования.
Работа конструкторов ОКБ по совершенствованию противо-
обледенительной системы самолета Ил-12 завершилась созданием
комплексной воздушно-тепловой противообледенительной и отопи-
тельной системы, использующей в качестве тепла выхлопные газы
Двигателей. Выхлопная система двигателей нового самолета состоя-
ла из выхлопных коллекторов, выполненных в виде двух несооб-
Щающихся между собой полуколец, каждое из которых соединя-
205
лось со своим выхлопным патрубком на правом или левом бортах
гондол двигателей. Патрубки прямо выводили выхлопные газы
двигателя в атмосферу или перепускали их через теплообменники
комплексной системы. Теплообменники устанавливали в нижних
частях гондол двигателей справа и слева от их масляных радиато-
ров. Такое размещение теплообменников хотя несколько увеличи-
вало мидель и лобовое сопротивление гондол двигателей, но с
аэродинамической точки зрения было более удачным решением по
сравнению с примененным на серийных самолетах Ил-12.
Нагретый в теплообменниках воздух по трубопроводам направ-
лялся или в противообледенительную систему, защищавшую от
обледенения передние кромки крыла, оперения и заборников
воздуха, или в отопительную, либо в обе системы одновременно.
При работающей отопительной системе холодный наружный воздух
проходил через воздухо^воздушный радиатор, продуваемый горя-
чим воздухом, поступающим из теплообменников на выхлопных
патрубках, и, подогретый в радиаторе, по трубам системы отопле-
ния попадал в кабины экипажа и пассажирский салон. Обе системы
(противообледенительная и отопления) имели краны кольцевания,
которые в случае отказа одного из двигателей обеспечивали нор-
мальное функционирование систем с помощью работающего двига-
теля. Отказ от бензиновых обогревателей и переход на комплекс-
ную воздушно-тепловую систему позволил, в совокупности с дру-
гими конструктивными мероприятиями, резко повысить противо-
пожарную безопасность нового самолета и безопасность его полетов
в условиях обледенения.
Безопасности и регулярности полетов нового самолета днем и
ночью, в простых и сложных метеорологических условиях значи-
тельно способствовали дополнительное оборудование и радио-
средства, в том числе система слепой посадки. Эксплуатационная
эффективность самолета, его удобство в эксплуатации обеспечива-
лись хорошими подходами к точкам обслуживания и легкосъем-
ностью большинства агрегатов, в том числе и двигателей. Для
удобства осмотров, устранения повреждений и сокращения объема
регламентных работ, проводимых в промежуточных аэропортах,
все трубопроводы и электропроводка самолета прокладывались
в специальных желобах со съемными крышками.
Первый опытный самолет, получивший обозначение Ил-14,
строился с крылом и вертикальным оперением самолета Ил-12.
Основной целью его постройки являлось выявление главных осо-
бенностей взлета с одним работающим двигателем и проверка в
полете конструктивных решений, связанных с установкой двигате-
лей АШ-82Т, более мощной гидросистемы, усовершенствованного
механизма открытия и закрытия створок отсеков шасси, комплекс-
ной воздушно-тепловой противообледенительной и отопительной
системы.
13 июля 1950 г. летчик-испытатель В. К. Коккинаки впервые
поднял в воздух опытный самолет Ил-14. Однако уже через 15 мин
206
www.vokb-la.spb.ru
Рис. 10.2. Принципиальная схема противообледенительной системы самолета
Ил-1411:
1 — забор наружного воздуха; 2 — выхлопные патрубки двигателей; 3 — газовоздуш-
ные теплообменники; 4 — подача воздуха в противообледенительную систему крыла,
5 — заслонка горячего воздуха; 6 — распределительная заслонка системы отопления и
вентиляции; 7 — распределительная заслонка противообледенительной системы; 8 —
заслонка перепуска горячего воздуха в атмосферу; 9 — подача воздуха в противообле-
денительную систему горизонтального оперенля; 10 — п дача воздуха в противообледе-
нительную систему киля, 11 — подача воздуха в систему отопления и вентиляции ка-
бины
полет был прекращен из-за высокой температуры в теплообменни-
ках противообледенительной системы. После обмотки трубопрово-
дов асбестовым полотном испытательная программа выполнялась
без осложнений, но по оценке летчиков воздушно-тепловая про-
тивообледенительная система крыльев и хвостового оперения
работала недостаточно эффективно. В связи с этим для второго
опытного самолета, постройка которого уже была начата, спроек-
тировали новые выхлопную и воздушно-тепловую системы
(рис. 10.2).
Каждый из двух выхлопных коллекторов был соединен с вы-
хлопной трубой, проложенной над крылом и отводившей газы
к задней кромке крыла, где они выходили в атмосферу. На выхлоп-
ные трубы надевались теплообменники рубашечного типа (вместо
применявшихся ранее пластинчатых калориферов). Выхлопные
газы через стенки выхлопных труб отдавали свое тепло воздуху,
проходившему по теплообменникам, куда он поступал под дейст-
вием скоростного напора через заборники, расположенные на
носках гондол двигателей. Избыток воздуха, образующийся,
например, при неработающей отопительной системе, мог выходить
через патрубок, расположенный между выхлопными трубами.
Выхлопная система с теплообменниками и патрубком отвода избы-
207
точного воздуха закрывалась съемным обтекателем. Такое кон-
структивное решение позволило значительно улучшить внешние
обводы гондол двигателей. Агрегаты противообледенительной
системы уже не создавали большого лобового сопротивления.
Продувки показывали, что в сочетании с этой гондолой двигателя
новое крыло позволяет самолету иметь максимальное аэродинами-
ческое качество, равное 19 вместо 16 у серийных самолетов Ил-12
с наружными теплообменниками противообледенительной системы.
Новое решение исключило также возможность возникновения
опасной газовой коррозии конструктивных элементов крыла,
так как отведенные к задней кромке выхлопные газы перестали
попадать на обшивку и во внутренние отсеки крыла.
При испытаниях первого опытного самолета Ил-14 выявилась
необходимость улучшения характеристик путевой устойчивости и
управляемости самолета на малых скоростях, характерных для
условий взлета с одним отказавшим двигателем. Поэтому на втором
опытном самолете площадь вертикального оперения была увели-
чена на 17% благодаря изменению обводов верхней части киля и
руля направления, и самолет стал иметь больший запас путевой
статической устойчивости. Его поперечная устойчивость на малых
скоростях полета была выбрана нейтральной и даже несколько
неустойчивой. Эта особенность нового самолета — большая путе-
вая и малая поперечная устойчивость при наличии элеронов,
эффективных на всех режимах полета, и сервокомпенсатора на
руле направления -— должна была упростить его пилотирование
при внезапном отказе одного двигателя на взлете и в горизонталь-
ном полете с одним работающим двигателем.
Постройка второго опытного самолета с новым крылом и увели-
ченным вертикальным оперением, а также с усовершенствованными
комплексной воздушно-тепловой противообледенительной и отопи-
тельной системами, который получил обозначение Ил-14П, была
завершена через два с половиной месяца после начала испытаний
опытного самолета Ил-14, и 1 октября 1950 г. экипаж летчика-
испытателя В. К. Коккинаки выполнил на Ил-14П первый полет.
Оценка нового самолета была высокой. Отмечалось, что кабина
экипажа самолета просторная и светлая. Передние и боковые
стекла выше, чем у Ил-12, поэтому обзор из кабины вперед и в
стороны улучшился.
Благодаря отличной путевой устойчивости и хорошо подобран-
ной аэродинамической компенсации руля направления самолет
мог выполнять координированные развороты с креном до 30е
только с помощью элеронов при снятых с педалей ногах летчика.
Руль направления в этом случае сам отклонялся на необходимую
величину.
Самолет при полной полетной массе летел на одном работающем
двигателе при винте неработающего двигателя во флюгере. Усилия
на рычагах управления от рулей при этом полете настолько незна-
чительно изменялись, что не требовали пользования триммерами.
208
www .vokb-la.spb.ru
При остановке одного из двигателей у самолета постепенно
появлялась тенденция разворота в сторону остановившегося дви-
гателя, которая легко парировалась отклонением руля направле-
ния без применения триммера. Взлетно-посадочные качества само-
лета были исключительно высокие.
Опасную работу по исследованию взлета с одним работающим
двигателем и управляемости самолета Ил-14П на критических
режимах провел летчик-испытатель В. К. Коккинаки. Комплекс-
ные испытания такого рода проводились впервые в СССР и, начиная
с Ил-14П, они стали обязательной составной частью программ
летных испытаний всех без исключения советских многодвигатель-
ных пассажирских самолетов. Результаты этих испытаний под-
твердили эффективность всех основных проектно-конструкторских
решений, заложенных в Ил-14П.
Заводские летные испытания Ил-14П показали также, что воз-
душно-тепловая противообледенительная система крыльев и хвос-
тового оперения работает эффективно и обеспечивает потребный
перепад температур па всех режимах работы двигателей и на всех
скоростях как в нормальном полете, так и в полете с одним рабо-
тающим двигателем.
На государственные испытания самолет был предъявлен в конце
1951 г. и после успешного их завершения в августе 1952 г. начались
эксплуатационные испытания самолета на различных воздушных
линиях, где он летал в самых различных погодных и климатиче-
ских условиях. По итогам этих продолжительных испытаний
ЙЛ-14П зарекомёндовал себя как высоконадежный, безопасный,
простой в управлении и в обслуживании, способный взлетать
и садиться на небольших аэродромах с грунтовым покрытием,
экономичный в эксплуатации самолет (рис. 10 3).
По сравнению с Ил-12 в результате увеличения аэродинамиче-
ского качества и уменьшения расхода горючего максимальная
скорость Ил-14П увеличилась на 30 км/ч (рис. 10.4), увеличилась
также его дальность (рис. 10.5). Большая, на 400 кг (главным
образом, из-за дополнительного оборудования и радиосредств)
взлетная масса самолета Ил-14П не вызвала снижения его скоро-
подъемности. Вертикальные скорости обоих самолетов оказались
практически одинаковыми.
Характеристики взлета Ил-14П обеспечивали при отказе одного
Двигателя надежный взлет при полной полетной массе самолета
на поминальном режиме работы другого двигателя. Самолет мог
совершать длительный горизонтальный полет с одним работающим
Двигателем и выпущенным шасси.
Увеличение площади вертикального оперения, улучшение его
формы и наличие пружинного сервокомпенсатора на руле направ-
ления способствовали значительному улучшению боковой устойчи-
вости и управляемости самолета. Летчики отмечали, что на всех
режимах установившегося скольжения при полном отклонении
руля направления самолет сохраняет боковую устойчивость, не
209
Рис. 10.4. Горизонтальные скорости
ло высотам самолета;
1 — Ил-1411; 2 — Ил-12
Рис. 10.5. Зависимость коммерческой
нагрузки от дальности полета для раз-
личных вариантов самолета Ил-14;
1 — Ил-14М; 2 — Ил-14П, 3 — Ил-12; 4 —
Ли-2
210
www.vokb-la.spb.ru
обнаруживая никаких тенденций к потере управляемости даже при
предельных углах крена и установившихся скольжениях. При
малых скоростях (150... 180 км/ч) на предельных углах крена
наблюдается срыв потока с вертикального оперения, который
ощущался летчиками как периодические легкие удары по педалям
и тряске оперения. Эти явления предупреждали экипаж, что пре-
дельно допустимый угол отклонения руля направления достигнут.
Продольная устойчивость и управляемость самолета также
улучшились. В диапазоне эксплуатационных центровок на всех
режимах полета самолет обладал достаточной устойчивостью и
управляемостью, нагрузки от руля высоты были нормальные.
Запас руля высоты при предельно передней центровке обеспечивал
достаточно простую посадку. Во всех исследованных случаях при
выходе на режим срыва самолет плавно переходил «на нос», эффек-
тивность элеронов при этом оставалась достаточно высокой.
Летчики отмечали, что по технике пилотирования самолет
Ил-14П практически не отличается от самолета Ил-12 с пружинным
сервокомпенсатором на руле направления, и переход с Ил-12 на
Ил-14П не потребует специальной тренировки летного состава.
По результатам эксплуатационных испытаний опытного само-
лета Ил-14П было сделано заключение о том, что Ил-14П с двумя
улучшенными двигателями АШ-82Т эксплуатационные испытания
выдержал и пригоден для использования на линиях ГВФ. По
сравнению с самолетом Ил-12 он обладает лучшими летно-эксплуа-
тационными характеристиками, которые обеспечивают более высо-
кую степень безопасности полетов и снижают себестоимость пере-
возок.
Качественно новый уровень безопасности полета Ил-14П и его
летно-пилотажных данных определил принятие решения о его
запуске в серийное производство, которое началось весной 1953 г.
Первые серийные самолеты Ил-14П в 1954 г. прошли дополни-
тельные всесторонние эксплуатационные испытания, которые
разделялись на два этапа, охватывающие весенне-летний и осенне-
зимний периоды эксплуатации. Самолеты проверялись как в особо
суровых условиях Якутии и Красноярского края, где температура
воздуха у земли достигала —55 С, так и в условиях жаркого кли-
мата и высокогорных аэродромов. Результаты этих испытаний
подтвердили, что создан самолет повышенной безопасности и
многоцелевого назначения, с конструкцией, доведенной до высокой
степени совершенства и надежности, отвечающий самым строгим
отечественным и зарубежным требованиям. Эксплуатационные
испытания выявили также отдельные конструктивные недостатки
самолета, которые были устранены в процессе серийного производ-
ства.
После того как самолет ЙЛ-14П выполнил полностью объем
сложных и длительных испытаний и зарекомендовал себя как
машина, на которой можно с высокой степенью безопасности осу-
ществлять массовые и экономически эффективные перевозки пасса-
211
Рис. 10.6. Варианты компоновки пассажирской кабины самолета Ил-143
а — Ил-14П на 18 пассажиров; б — Ил-14П на 32 пассажира; в — Ил-14М на 24 пасса-
жира; г — Ил-14М на 36 пассажиров; 1 — кабина пилотов; 2 — кабины штурмана и ра-
диста; 3 — буфет; 4 — пассажирские кресла; 5 — входная дверь; б — туалет; 7 — зад-
нее багажно-грузовое помещение; 8 — гардероб; 9 — переднее багажно-грузовое поме-
щение; 10 — служебные отсеки
жиров и грузов в любой части света, его серийное производство
было увеличено; затем техническая документация для серийного
производства этих самолетов была передана в ЧССР, где они
выпускались под обозначением АВИА-14, а также в ГДР.
Регулярные перевозки пассажиров на самолетах Ил-14П нача-
лись 30 ноября 1954 г. В этот же период самолеты широко исполь-
зовали для особо ответственных правительственных полетов.
В 1955 г. во время визитов советской правительственной делегации
в Индию, Бирму и Афганистан десять самолетов Ил-14П пролетели
в общей сложности по 22 500 км, и на всем протяжении перелета
материальная часть самолетов работала безотказно. Эксплуатация
этих самолетов на воздушных линиях Аэрофлота во всех районах
Советского Союза подтвердила высокий уровень безопасности поле-
тов, надежность работы конструкции самолета и простоту его
обслуживания в эксплуатации.
Регулярная эксплуатация Ил-14П началась в период, когда
еще действовали временные ограничения на взлетную массу само-
212
www.vokb-la.spb.ru
лета Ил-12. Эти ограничения распространялись и на новый само-
лет. Поэтому первоначально самолеты Ил-14П использовали на
воздушных линиях Аэрофлота в варианте компоновки пассажир-
ской кабины, рассчитанной на размещение 18 кресел первого
класса (рис. 10.6). Однако возросший объем авиаперевозок в стране
требовал увеличить пассажировместимость нового самолета, и
после снятия временного ограничения на взлетную массу некото-
рые самолеты стали эксплуатироваться в варианте компоновки
пассажирской кабины на 24 места (6 рядов по 4 кресла в ряду).
Из-за увеличения числа пассажиров в кабине центровка самолета
стала более задней, и для сохранения характеристик продольной
устойчивости и управляемости самолета в систему управления
рулем высоты была введена загрузочная пружина. Эксплуатацион-
ный диапазон центровок этого варианта самолета расширился и
стал равным 13...21 % САХ. Для сохранения прежней дальности
взлетную массу самолета увеличили до 17 000 кг.
Являясь самолетом относительно небольшой дальности полета,
Ил-14П в середине 1950-х гг. стал основным магистральным само-
летом Аэрофлота и эксплуатировался на весьма протяженных
воздушных линиях. В этих условиях 24-местные самолеты не обес-
печивали наличия достаточных свободных объемов багажных
отсеков как для размещения багажа пассажиров, так и для попут-
ных грузов. Эта проблема была решена в 1955 г. созданием моди-
фицированного самолета Ил-14М, длина носовой части фюзеляжа
которого была увеличена на 1 м. Кроме того, были усилены нервю-
ры крыла, его обшивка и продольный набор, отдельные места
фюзеляжа, доработан каркас пола, установлен новый буфет.
Несколько позже в связи с увеличением пассажировместимости
самолета в его фюзеляже прорезали дополнительные окна. В пас-
сажирской кабине самолета первоначально устанавливали 24
кресла первого класса так же, как и на некоторых самолетах
Ил-14П. Эксплуатационный диапазон центровок Ил-14М нахо-
дился в пределах 13... 18% САХ, он обеспечивал наилучшие харак-
теристики продольной устойчивости и управляемости самолета
на всех режимах. Взлетная масса стала равной 17 250 кг. В связи
с удлинением фюзеляжа и увеличением взлетной массы летные
данные самолета несколько снизились по сравнению с Ил-14П:
максимальная скорость уменьшилась примерно на 15 км/ч, скоро-
подъемность — на 0,5 м/с, незначительно возросла длина разбега
и пробега. Но способность безопасно продолжить взлет после от-
каза двигателя была сохранена.
Самолеты Ил-14П на 18 пассажирских мест и Ил-14М на 24 пас-
сажирских места до начала 1960-х гг. являлись основными типами
советских пассажирских самолетов на магистральных внутренних
и международных воздушных линиях. Только после массового
внедрения на основных авиалиниях страны новейших газотурбин-
ных пассажирских самолетов, Ил-14 различных модификаций
стали использоваться на местных воздушных линиях относительно
213
небольшой протяженности. На этих авиалиниях самолеты Ил-14
эксплуатировались в вариантах компоновки с максимальной пас-
сажировместимостью, которая на Ил-14П постепенно повышалась
от 24 до 28, а затем и до 32 пассажирских мест. В пассажирских
салонах самолетов Ил-14М устанавливались 28, 32 и 36 кресел.
Компоновку пассажирских кабин самолетов Ил-14П и Ил-14М
изменяли уменьшением шага установки кресел (которые, как и
интерьер кабины, стали выполняться из новых, значительно более
легких материалов), изменением объема переднего багажника,
демонтажем буфета, а на некоторых машинах и ликвидацией радио-
отсека по левому борту фюзеляжа (его аппаратура была перенесена
в кабины штурмана и радиста).
Увеличение коммерческой нагрузки самолетов Ил-14 способ-
ствовало повышению их экономической эффективности при экс-
плуатации и позволило снизить себестоимость перевозок и тарифы
на короткорейсовых маршрутах.
Самолеты Ил-14П и Ил-14М использовались и в национальных
авиакомпаниях ряда других стран. Для удовлетворения потреб-
ности Советского Союза и зарубежных заказчиков был создан ряд
специальных вариантов самолета: высококомфортабельные само-
леты Ил-14С, Ил-14ПС, Ил-14СИ, Ил-14СО с компоновкой пасса-
жирской кабины по типу салон или полусалон; грузовые самолеты
Ил-14Г с грузовой дверью без «калитки» на правом борту и с уси-
ленным полом, рассчитанные на перевозку 3500 кг; транспортные
самолеты Ил-14Т, имевшие на левом борту большую двухстворча-
тую грузовую дверь с «калиткой» и узлы под центропланом для
наружной подвески грузов в удобообтекаемой таре; транспортно-
десантные самолеты Ил-14-30Д и ряд других. В Чехословакии
небольшой серией строились самолеты АВИА-14-42 «Супер»,
рассчитанные на 42 пассажирских места.
Особенно следует отметить созданные в 1957 г. по заказу Глав-
ного управления геодезии и картографии СССР варианты самоле-
тов Ил-МФК (на базе самолета Ил-14П) и Ил-14ФКМ (на базе
самолета Ил-14М) для фотографических работ. Это были первые
в Советском Союзе специализированные самолеты такого назначе-
ния, оснащенные совершенной аэрофотоаппаратурой и специаль-
ным пилотажно-навигационным оборудованием. Самолеты имели
по три аэрофотоаппарата, которые управлялись двумя операто-
рами. В фюзеляже самолетов были сделаны фотолюки, а на потолке
кабины установлен монорельс с лебедкой для подъема аэрофото-
аппаратов. Продолжительность полета самолетов этого типа была
увеличена установкой дополнительных топливных баков. Самолет
Ил-14ФКМ имел автопилот с автоматом программного разворота
и курсовой системой, рационально объединяющей магнитные,
гироскопические, радиотехнические и астрономические средства
измерения курса, которые обеспечивали стабилизацию самолета
вокруг его центра масс относительно трех основных осей, автомати-
ческую стабилизацию барометрической высоты полета, автомати-
214
www.vokb-la.spb.ru
ческий полет с точным выдерживанием курса, выполнение коорди-
нированных разворотов и доворотов. Предусматривалась возмож-
ность переоборудования Ил-14ФКМ в пассажирский вариант на
26 мест. Самолеты этого типа сыграли значительную роль в освое-
нии отдаленных районов нашей страны, изучении ее природных
ресурсов. Только в 1958 г. аэрофотосъемочные подразделения
гражданской авиации, оснащенные самолетами Ил-14ФК и
Ил-14ФКМ, провели аэрофотосъемку на площади 2 млн. 320 тыс.
км2, причем большая часть ее пришлась на северные районы страны
(Сибирь, Дальний Восток), а также целинные земли Казахстана [8].
Большую помощь оказывали и оказывают самолеты Ил-14
арктического исполнения при освоении Арктики и Антарктики.
Они поддерживают регулярную связь между Большой землей и
полярными станциями, ведут разведку льдов и проводку в них
морских судов с важнейшими народнохозяйственными грузами,
в суровых полярных условиях выполняют самые разнообразные
научные и транспортные работы. Эти самолеты оснащены допол-
нительными топливными баками, узлами для подвески под фюзе-
ляжем ракетного ускорителя взлета, имеют бортовой вспомога-
тельный движок для отопления и освещения кабин при стоянке
самолета, газовую плиту для приготовления пищи. Арктические
варианты самолета Ил-14 неоднократно модифицировались, при-
спосабливались к суровым условиям эксплуатации и особенностям
выполняемой работы. На самолетах, используемых в качестве
ледовых разведчиков, устанавливалась бортовая радиолокацион-
ная и специальная навигационная аппаратура. В феврале 1956 г.
успешно прошел заводские летные испытания вариант Ил-14М
с двумя дополнительными топливными баками в каждой консоли
крыла и с новой барометрической системой, предназначенный для
регулярной беспосадочной связи между советскими антарктиче-
скими научными станциями, порой удаленными одна от другой
на расстояние до 4000 км. В 1962 г. был испытан арктический
вариант самолета Ил-1411 с убирающимся лыжным шасси. Способ-
ность совершать длительные полеты в труднейших метеорологи-
ческих условиях, в разреженном воздухе, при температурах
—70 С и сильном обледенении, возможность взлетать и садиться
на ограниченные, в том числе и выбранные с воздуха ледовые
площадки, простота в обслуживании определили долгую жизнь
самолета Ил-14 в советской Полярной авиации. В конце 1970-х гг.
самолеты Ил-14 Полярной авиации активно участвовали в обеспе-
чении таких небывалых в истории арктических экспериментов, как
рейс атомного ледокола «Арктика» и ледовый поход на лыжах от
берегов СССР к Северному полюсу.
Обширная сфера применения самолета Ил-14 различных моди-
фикаций в течение столь продолжительного времени подтверждает
его высокие летно-технические и эксплуатационные данные,ставит
этот самолет в ряд выдающихся образцов мировой авиационной
техники.
215
Самолеты Ил-12 и Ил-14 составили целую эпоху в развитии
советского ГВФ. В течение первого послевоенного десятилетия,
в основном на их технической основе обеспечивалось увеличение
протяженности сначала магистральных внутренних и международ-
ных авиатрасс, а в последующем и местных воздушных линий.
Рост парка самолетов Ил-12 и Ил-14, возрастание интенсивности
их движения на авиалиниях обеспечили значительное увеличение
объема пассажирских авиаперевозок в стране. Этому способство-
вал и более высокий по сравнению с Ли-2 уровень регулярности
полетов самолетов Ил-12 и Ил-14, более совершенная радионави-
гационная аппаратура, которая совместно с созданием комплекса
наземных радиотехнических средств позволила летчикам Аэро-
флота быстро освоить регулярные полеты с пассажирами в сложных
метеорологических условиях и ночью с выполнением захода на
посадку по приборам. Внедрение в эксплуатацию самолетов Ил-12
и Ил-14 в значительной степени определило техническую оснащен-
ность аэропортов, потребовало создания системы профилактиче-
ского обслуживания самолетов по заранее разработанным докумен-
там, организационного совершенствования службы ремонта.
Все это способствовало созданию реальной основы для перехода
советской гражданской авиации на качественно более высокий
уровень развития, превращения ее в один из основных видов пас-
сажирского транспорта, что и было достигнуто после внедрения
в регулярную массовую эксплуатацию парка пассажирских само-
летов с газотурбинными двигателями. На разработку технических
требований к этим новым самолетам огромное влияние оказал
опыт проектирования и эксплуатации самолетов Ил-12 и Ил-14.
11. САМОЛЕТ Ил-18
С ПОРШНЕВЫМИ ДВИГАТЕЛЯМИ
Весной победного 1945 г., во время постройки
первого опытного самолета Ил-12, С. В. Ильюшин приступил к
проектированию многоместного дальнего пассажирского самолета
Ил-18, на который предполагалось установить четыре мощных
авиационных дизеля АЧ-72 А. Д. Чаромского.
Новый самолет должен был обеспечить перевозку 60...65 пас-
сажиров на расстояние до 5000 км с крейсерской скоростью 450 км/ч
на высоте 7500 м и эксплуатироваться совместно с парком самоле-
тов Ли-2 и Ил-12, параметры и летно-технические характеристики
которых наиболее полно соответствовали условиям эксплуатации
на авиалиниях малой и средней протяженности. Предполагалось,
что относительно небольшое число самолетов Ил-18 будет совер-
шать беспосадочные полеты по наиболее протяженным внутренним
и зарубежным воздушным линиям, например, по таким авиа-
магистралям как Москва — Закавказье, /Москва —- среднеазиат-
ские республики, Москва — промышленные районы Урала —
Дальний Восток. По этим маршрутам в то время велось основное
216
www.vokb-la.spb.ru
движение авиапассажиров, почты и грузов дальнего следования.
Такой комплексный подход к формированию перспективного
парка пассажирских самолетов ГВФ осуществлялся в Советском
Союзе впервые.
По своему внешнему виду и многим конструктивным решениям
новая машина напоминала первый вариант проекта высотного
четырехдвигательного самолета Ил-12, но имела по сравнению
с ним значительно большие геометрические размеры и массу.
Как и на Ил-12, аэродинамическая компоновка крыла обеспе-
чивала высокое аэродинамическое совершенство и безопасность
полетов самолета Ил-18, но стремление получить еще более высокие
значения аэродинамического качества и крейсерской скорости
полета обусловило применение на Ил-18 крыла с необычно боль-
шим, ранее не применявшимся на самолетах ОКБ, геометрическим
удлинением, равным 12, и с довольно высокой в то время для само-
летов такого класса удельной нагрузкой на крыло 310...340 кг/м2.
Это потребовало при создании крыла решить ряд сложнейших
инженерных задач, связанных с достижением при относительно
небольших весовых затратах необходимой прочности и жесткости
крыла, обеспечением требуемой критической скорости флаттера
(рис. 11.1).
Взлетно-посадочная механизация крыла, состоявшая из щеле-
вых закрылков Фаулера, и параметры колес шасси позволяли
эксплуатировать самолет с бетонированных и грунтовых полос
длиной менее 1000 м. Створки отсека основных опор самолета для
уменьшения сопротивления и улучшения характеристик скоро-
подъемности закрывались сразу же после выпуска шасси.
Экипаж и пассажиры самолета Ил-18 размещались в гермети-
ческом фюзеляже, оборудованном вентиляционной системой с отбо-
ром воздуха для наддува кабины от турбокомпрессоров двигателей.
Значительное увеличение числа пассажиров, объема перевозимого
ими багажа и грузов потребовало применить на самолете фюзеляж
с новыми размерами поперечного сечения его цилиндрической
части. После увязки ряда вариантов компоновки самолета был
выбран фюзеляж с круглым поперечным сечением диаметром
3,5 м (рис. 11.2), обеспечивающим высокую прочность и жесткость
конструкции при ее минимальной массе, а также простоту изготов-
ления фюзеляжа в производстве. Параметры фюзеляжа самолета
Ил-12 потребовали для размещения багажно-грузовых помещений
использовать часть полезной площади пассажирской кабины;
в отличие от такого варианта выбранные размеры поперечного
сечения фюзеляжа самолета Ил-18 позволяли оборудовать багажно-
грузовые помещения в нижней части фюзеляжа под полом пасса-
жирской кабины и тем самым обеспечить компактность самолета,
возможность быстро получить другие варианты компоновки кабины
без ее сложных конструктивных переделок (выбранный диаметр
фюзеляжа оказался настолько удачным, удовлетворяющим боль-
шинству требований, что был использован еще раз, уже в середине
217
Рис. 11.1. Схема самолета Ил-18 с четырьмя двигателями АШ-73
1950-х гг. на новом самолете Ил-18 с турбовинтовыми двигателями,
получившем всемирную известность).
Проектированию герметического фюзеляжа самолета Ил-18,
имевшего объем около 130 м8, уделялось особое внимание. При его
создании впервые в Советском Союзе были решены многие прин-
ципиальные вопросы проектирования герметических фюзеляжей
большого объема, определены наивыгодпейшие формы герметичных
перегородок и намечены пути обеспечения требуемой прочности,
надежности и безопасности работы конструкции при многократных
циклических нагружениях. Правильному решению возникавших
вопросов способствовало постоянное стремление С. В. Ильюшина
применять в конструкции планера самолета простые, поддающиеся
точному прочностному расчету, силовые схемы. Это стремление
получило особенно наглядное практическое воплощение в кон-
струкции герметического фюзеляжа самолета. Применение носовой
части фюзеляжа сферической формы, наиболее выгодной для вос-
приятия нагрузок от избыточного давления в герметичной кабине,
а также применение герметичной перегородки такой же сфериче-
ской формы в конце кабины и в отсеке передней опоры самолета
определили характерный его внешний вид. Внимание проектиров-
щиков было направлено на обеспечение надежности конструкции
в течение всего срока службы самолета. Это прослеживается и на
таком, на первый взгляд незначительном факте, как их подход
к выбору формы выреза под окно в обшивке герметической кабины.
Если в проекте первого варианта высотного самолета Ил-12 окна
218
www .vokb-la.spb.ru
Рис. 11.2. Схема поперечного сече-
ния цилиндрической части фюзе-
ляжа самолета Ил-18
пассажирской кабины имели
простую, хорошо освоенную
в производстве прямоуголь-
ную форму, то в компоновоч-
ных чертежах самолета Ил-18
им была придана форма гори-
зонтального овала. Однако
при разработке рабочих чер-
тежей было установлено, что
при такой форме отверстий
напряжения по их краю зна-
чительно возрастают, иногда
до значений, превышающих
напряжения, установленные
для материала обшивки. Тог-
да по краю таких отверстий начинают образовываться трещины, ко-
торые при повторных циклических нагружениях, характерных для
герметической кабины высотного самолета, быстро растут и могут
привести к разрушению герметической кабины и гибели самолета.
После этого овальная форма окна была заменена круглой со значи-
тельно более низким уровнем напряжений в обшивке, окружающей
вырез. Уже после завершения испытаний самолета Ил-18 с поршне-
выми двигателями в результате неправильного выбора формы выре-
за в герметической кабине произошло (в начале 1950-х гг.) несколь-
ко тяжелых катастроф английских пассажирских самолетов «Ко-
мета» из-за образования трещины по краю выреза прямоугольной
формы и разрушения герметической кабины на большой высоте.
В герметичной части фюзеляжа самолета Ил-18 размещались
кабины пилотов, радиста и бортмеханика, пассажирская кабина,
туалеты, гардеробы, буфет, а также два багажно-грузовых отсека.
В основном варианте компоновки в пассажирской кабине самолета
была предусмотрена установка 66 пассажирских кресел первого
класса (рис. 11.3). Особенностью компоновки кабины я'влялась
однотипность расположения и оформления пассажирских мест без
характерного в то время для многих пассажирских самолетов
такого класса искусственного выделения каких-либо мест за счет
установки столиков, перегородок, расположения кресел по отноше-
нию к направлению полета, устройства купе. Интерьер пассажир-
ской кабины — багажные полки, плафоны освещения, цветовая
отделка бортов, оконной панели и потолка — отличался простотой
и изяществом. Именно при создании самолета Ил-18 с поршневыми
Двигателями впервые сложились основы характерного для ОКБ
стиля оформления пассажирских кабин многоместных самолетов,
который впоследствии стал называться стилем приятной простоты.
219

www.vokb-la.spb.ru
Кроме основного, были разработаны вариант пассажирской кабины
на 40 высоко комфортабельных мест и ночной вариант самолета
на 28 спальных мест. Предусматривался и транспортный вариант
самолета, приспособленный для применения в качестве десантного
(90 бойцов-десантников) и грузового (8 т груза различных габари-
тов) самолета, а также для буксировки планеров. Для погрузки
тяжелых грузов в этот самолет пол кабины над грузовыми люками,
расположенными в нижней части фюзеляжа, выполняли в виде
грузовых подъемных платформ, опускаемых до земли.
Летом 1945 г., после первых полетов опытного самолета Ил-12
с дизельными двигателями, было принято решение о замене на
самолете Ил-18 дизелей АЧ-72 бензиновыми двигателями воздуш-
ного охлаждения АШ-73ТК с турбокомпрессорами ТК-19. Новые
двигатели уже внедрялись в серийное производство под руковод-
ством А. Д. Швецова и имели взлетную мощность 1765 кВт
(2400 л. с.) каждый. Двигатели приводили во вращение четырех-
лопастные автоматические воздушные винты АВ-16НМ-95 двойного
действия.
Оборудование, устанавливавшееся на самолете Ил-18, позво-
ляло эксплуатировать его днем и ночью в сложных метеоусловиях.
Безопасность полетов в сложных метеорологических условиях
обеспечивалась комплексом радионавигационных средств и защи-
той от обледенения стекол фонаря кабины пилотов, лопастей воз-
душных винтов, передних кромок крыла, стабилизатора и киля.
Для проверки и оценки в полете эффективности работы в то время
новой электротепловой противообледенительной системы было
решено применить ее на Ил-18. Система состояла из нанесенных на
наружную поверхность обшивки передних кромок крыла, стабили-
затора и киля секций токопроводящей резины, нагревать которую
предполагалось от четырех электрогенераторов, установленных на
двигателях. Одновременно для этого самолета была спроектиро-
вана воздушно-тепловая противообледенительная система, анало-
гичная примененной на первых серийных самолетах Ил-12.
Летом 1946 г. постройка опытного самолета Ил-18 в варианте
компоновки на 60 пассажирских мест (12 рядов кресел, по пять
в ряду) была завершена. Двигатели АШ-73, установленные на
опытном самолете, еще не имели турбокомпрессоров (их доводка
несколько затянулась). Чтобы не терять времени, С. В. Ильюшин
распорядился начать летные испытания самолета Ил-18 без турбо-
компрессоров, с двигателями, имевшими высотность всего лишь
2000 м.
17 августа 1946 г. экипаж во главе с ведущим летчиком-испыта-
телем В. К. Коккинаки совершил на этом самолете первый полет.
Его летная оценка самолета была высокой. При испытаниях было
установлено, что взлет самолета прост. Разбег и уход в воздух
протекали спокойно. При наборе высоты самолет был устойчив;
сбалансированный триммерами, он шел без больших нагрузок на
органы управления. В горизонтальном полете сбалансированный
221
самолет шел по прямой с брошенным управлением на скоростях
от 250 км/ч до максимальной. Управление продольное по нагруз-
кам было приятное, элеронами — легкое.
Планирование протекало спокойно. Посадка самолета была
простой. В пробеге самолет был устойчив и не имел особенностей.
Высоко оценили испытатели и комфорт пассажирской кабины
самолета. Шум в кабине самолета при работающих двигателях был
значительно меньше, чем на самолетах Ли-2, С-47 и Ил-12. В зоне
работающих двигателей можно было спокойно, не повышая голоса,
вести разговор с соседом. Система отопления в зимнее время обес-
печивала нормальные, комнатные температуры по всему объему
кабины.
Осенью 1946 г. темпы проведения заводских летных испытаний
Ил-18 замедлились. Причиной тому было отсутствие высотных
двигателей АШ-73ТК с турбокомпрессорами. А без двигателей
АШ-73ТК всеобъемлющая программа заводских летных испытаний
опытного самолета Ил-18 не могла быть выполнена. Тем не менее
заводские испытатели продолжали изучать особенности самолета^
выявлять его сильные и слабые стороны.
Самолет Ил-18 с двигателями АШ-73 и винтами АВ-16НМ
по своим летным данным являлся перспективным самолетом.
Пятикратный запас прочности самолета гарантировал безопас-
ность полетов в тяжелых метеорологических условиях. С полной
полетной массой 42 500 кг Ил-18 мог совершать длительный полет
при трех работающих двигателях с набором высоты, а с полетной
массой 3600 кг полет в горизонтальном режиме при двух работаю-
щих двигателях.
3 августа 1947 г. во главе колонны пассажирских самолетов
Ил-12 опытный самолет Ил-18 был продемонстрирован на воздуш-
ном параде в Тушине. Затем Ил-18 участвовал в различных испы-
тательных программах. В 1948—1949 гг. оборудованный специаль-
ным приспособлением он использовался как буксировщик тяже-
лого транспортно-десантного планера Ил-32. Эпизодические полеты
самолета продолжались до начала 1950-х гг.
Опыт создания, постройки и испытаний самолета Ил-18 с
поршневыми двигателями спустя почти десять лет оказал значи-
тельное влияние на проектирование турбовинтового самолета
Ил-18, который хотя и сохранил название своего предшественника,
но по существу являлся совершенно новым, выполненным на значи-
тельно более высоком техническом уровне пассажирским самолетом.
Создание пассажирских самолетов марки «Ил» с поршневы-
ми двигателями, их доводка и эксплуатация вновь отразили
такие характерные особенности творческой деятельности
С. В. Ильюшина, как точное предвидение, четкое представление
о назначении и особенностях эксплуатации нового самолета,
настойчивость в достижении поставленной цели, его стремление
довести созданную машину до высокой степени надежности и без-
опасности, немедленно устранить выявленные недостатки, воз-
222
www.vokb-la.spb.ru
можно полнее учесть опыт эксплуатации при дальнейшем совер-
шенствовании самолета. Работа над пассажирскими самолетами
с поршневыми двигателями, особенно над Ил-14, впервые ярко
продемонстрировала и еще одну особенность творческой деятель-
ности С. В. Ильюшина, которую сейчас принято называть систем-
ным подходом к процессу создания пассажирского самолета.
Рассматривая пассажирский самолет как сложную систему, в кото-
рой одинаково важны все составляющие ее взаимосвязанные
элементы, такие как аэродинамика, масса, прочность, конструкция,
различные системы и оборудование, С. В. Ильюшин подчинял
проектирование элементов этой системы главному — созданию
самолета с заявленными летно-техническими данными, легкого и
простого в пилотировании, обладающего высоким уровнем безопас-
ности, надежности, комфорта, экономической эффективности, сов-
местимого с существующим комплексом наземного обслуживания.
Указанные особенности творческой деятельности С. В. Илью-
шина стали главными принципами, на основе которых формирова-
лась система проектирования пассажирского самолета, обеспечи-
вающая нахождение оптимального решения всей совокупности
сложных и противоречивых проблем, связанных с его созданием.
Ее главной составной частью является комплекс исследований
по выбору основных параметров перспективного пассажирского
самолета, который проводится совместно с научными, конструк-
торскими и эксплуатирующими организациями на основе тщатель-
ного изучения прогнозов роста объема авиаперевозок, обобщения
опыта эксплуатации отечественных и зарубежных пассажирских
самолетов, выявления основных тенденций в развитии граждан-
ской авиации, определения путей дальнейшего совершенствования
конструкции самолетов, их двигателей, систем и оборудования.
После выбора наивыгодпейших основных параметров самолета,
учитывающих все его, в том числе и противоречивые, свойства,
на последующих этапах создания самолета проводятся теоретиче-
ские, экспериментальные и опытно-конструкторские работы, свя-
занные с достижением требуемого аэродинамического совершен-
ства, весовой эффективности и прочности самолета, надежности
его систем и оборудования, анализируется возможность примене-
ния новых конструктивных решений, материалов и технологиче-
ских процессов. Они базируются на новейших для своего времени
расчетных методах, всесторонних лабораторных, стендовых и,
в случае необходимости, летных испытаниях.
Заложенная при создании пассажирских самолетов «Ил» с
поршневыми двигателями, эта система проектирования продол-
жала развиваться, совершенствоваться и дополняться новыми
элементами по мере накопления опыта проектирования новых
типов пассажирских самолетов. Уровень ее совершенства оказал
значительное влияние на высокую эксплуатационную эффектив-
ность последующих пассажирских самолетов с газотурбинными
Двигателями, созданных в ОКБ им. С. В. Ильюшина.
223
12. ТУРБОВИНТОВОЙ САМОЛЕТ Ил-18
К середине 1950-х гг. стало ясно, что самолеты
с поршневыми двигателями не удовлетворяют бурному росту пас-
сажирских перевозок. Появилась потребность в самолетах с боль-
шей пассажировместимостью и с большей скоростью полета, чем
располагали поршневые самолеты, т. е. с большей производитель-
ностью. К этому времени появилась и техническая возможность.
Были созданы и освоены принципиально новые газотурбинные
двигатели (ГТД), имевшие тогда две разновидности — турбовинто-
вые (ТВД) и турбореактивные (ТРД), которые уже применялись
на военных самолетах. Именно с использованием ГТД можно
было удовлетворить потребности народного хозяйства, связанные
с ростом объема перевозок. Однако ТРД того времени, позволяв-
шие создать скоростной самолет, не располагали достаточной
экономичностью, поэтому очень важно было правильно выбрать
двигатель для пассажирского самолета.
Первым советским самолетом с ГТД стал Ту-104 (1956 г.), кото-
рый был успешно переделан из бомбардировщика Ту-16 в пасса-
жирский самолет с ТРД, позволившим значительно повысить ско-
рость полета и пассажировместимость. Однако экономичность
самолета была на низком уровне, и он не мог в полной мере удо-
влетворить требования Аэрофлота.
Вопрос о создании гражданских самолетов для авиалиний
Аэрофлота обсуждался на заседаниях правительства с участием
главных авиационных конструкторов. Вначале было принято
решение о создании многоцелевого самолета, используемого как
пассажирский и как транспортный самолет. С. В. Ильюшин отстаи-
вал идею специализированного пассажирского самолета с прису-
щей ему классической схемой, позволяющей создать высокоэффек-
тивную экономичную машину, полагая, что летные и эксплуата-
ционные характеристики многоцелевого самолета будут хуже.
Эта идея была признана правильной, и ОКБ С. В. Ильюшина
было поручено разработать специализированный пассажирский
самолет.
Самолет Ил-18 с ТВД стал основным массовым и экономичным
самолетом Аэрофлота, подтвердив тем самым правильность идеи
С. В. Ильюшина.
Появление ГТД позволило решить такие проблемы, стоящие
перед пассажирским самолетостроением, как увеличение скорости,
высоты и дальности полета, увеличение пассажировместимости
и значительное повышение комфорта, повышение надежности и
безопасности полета, достижение высоких эксплуатационных и
экономических показателей.
Пассажирские самолеты с ГТД, созданные за последние
25...30 лет, условно делятся на три поколения; при этом опреде-
ляющую роль играет появление двигателей новых типов. Так,
Ил-18 с четырьмя турбовинтовыми двигателями АИ-20 является
224
www.vokb-la.spb.ru
51400
Рис. 12.1. Схема самолета Ил-18
представителем первого поколения пассажирских самолетов с
газотурбинными двигателями. Межконтинентальный Ил-62, соз-
данный в 1961—1965 гг., представляет второе поколение пасса-
жирских самолетов с ТРД умеренной двухконтурности, обеспечив-
шими значительное снижение удельного расхода топлива по срав-
нению с реактивными самолетами первого поколения. И, наконец,
широкофюзеляжный самолет Ил-86 (1976—1980 гг.) представляет
собой третье поколение пассажирских самолетов, отличающихся
лучшей топливной эффективностью.
В результате работы над созданием первого поколения пасса-
жирских самолетов с газотурбинными двигателями постепенно
были заложены и отработаны основные черты, определяющие
современные пассажирские самолеты.
Самолет Ил-18 (рис. 12.1) — самый массовый самолет первого
поколения пассажирских самолетов с газотурбинными двигателя-
ми, воплотивший в себе все основные черты современного пасса-
жирского самолета, спроектирован в 1954—1956 гг. Он был по-
строен и совершил свой первый полет в 1957 г. После успешных
государственных эксплуатационных испытаний самолет был запу-
щен в серийное производство и с 1959 г. до настоящего времени,
пережив все другие самолеты первого поколения, находится в
эксплуатации и является самым экономичным самолетом. В 1958—
1960 гг. на Ил-18 установлен ряд рекордов дальности и высоты
полета с различной коммерческой нагрузкой.
Самолет Ил-18 положил начало широкому развитию между-
народных авиалиний Аэрофлота и массовому авиаэкспорту. При
продаже самолетов этой марки во многие страны мира накопился
богатый опыт не только торговых сделок, но и соответствующего
8 Г. В. Новожилов	225
Рис. 12.2. Зависимость массы коммерческой на-
грузки от дальности полета самолета Ил-18:
1 — выпуска 19Б7 г (Н = 9000 м; Vn =660 км/ч);
2 — выпуска 1946 г. (£/ = 7000 м; lzKp = 450 км/ч)
оформления технической документации
на основе международных стандартов.
За создание Ил-18 группе конструк-
торов во главе с Генеральным конструк-
тором С. В. Ильюшиным в 1960 г. была
присуждена Ленинская премия.
Самолет Ил-18 представляет собой
цельнометаллический моноплан с низ-
корасположенным крылом, на котором размещены четыре тур-
бовинтовых двигателя АИ-20 конструкции А. Г. Ивченко, и опе-
рением палубной схемы.
Аэродинамическая компоновка выполнена с учетом обеспечения
максимально возможной безопасности полета, а также необходи-
мости достижения высоких экономических показателей. Особое
внимание уделено аэродинамической компоновке крыла.
Крыло не стреловидное с удлинением 10 и сужением 3. Аэроди-
намическая компоновка крыла обеспечила высокие для того вре-
мени скоростные характеристики самолета и хорошие характерис-
тики устойчивости, безопасности полета на больших углах атаки.
При уменьшении скорости полета до скорости срыва (171...
185 км/ч в зависимости от полетной массы 52...61 т) самолет
опускает нос и вновь набирает скорость, при этом обеспечена
достаточная эффективность органов управления.
На рис. 12.2 приведен график основной летно-технической
характеристики — массы коммерческой нагрузки по дальности
полета. Там же дана характеристика самолета Ил-18 (1946 г.).
Сравнивая их, видим, что в развитии пассажирских самолетов
с появлением газотурбинных двигателей достигнут значительный
прогресс.
Совершенная для того времени аэродинамическая компоновка
самолета Ил-18 обеспечила ему высокие летно-технические харак-
теристики (см. приложение).
Турбовинтовые двигатели АИ-20 расположены попарно на
крыле. Гондолы внутренних двигателей, несколько расширенные
с нижней стороны крыла, используются для крепления и уборки
основных опор шасси с четырех колесными тележками.
Выбор ТВД для самолета Ил-18 в то время, когда создавались
самолеты с турбореактивными двигателями, был тщательно обосно-
ван высокой экономичностью, что было подтверждено длительной
эксплуатацией самолета.
Установка ТВД требовала тщательной отработки ее на само-
лете. Отличие их от ПД, предшественников ТВД, в том, что изме-
нение тяги ПД достигается вследствие «дачи газа», т. е. увеличения
226
www.vokb-la.spb.ru
частоты вращения, которая у ТВД постоянна и, следовательно,
для изменения тяги необходимо производить поворот лопастей
винта — менять шаг винта. Поворот лопастей винта в полете
должен быть абсолютно надежным, так как отказ в этом звене
может привести к незапланированному получению отрицательной
тяги. Обратная (отрицательная) тяга может быть полезной только
на земле для уменьшения длины пробега. Все это потребовало
создания и отработки абсолютно надежного автомата тяги.
Тягу двигателей выбирали из условия полета при отказе одного
или двух двигателей. При остановке одного из двигателей можно
продолжать взлет или совершать горизонтальный полет без сниже-
ния на высоте 8000 м, при этом дальность полета не уменьшается.
При отказе двух двигателей горизонтальный полет производится
на меньших высотах и скорости с некоторым уменьшением даль-
ности полета. Для автоматического и принудительного (от летчика)
электромеханического флюгирования винта на всех режимах
полета, чтобы исключить возможность возникновения отрицатель-
ной тяги на винте неисправного двигателя, были разработаны
специальные устройства. Уход на второй круг при заходе на
посадку возможен с любой высоты при четырех работающих двига-
телях и с высоты 50 м при одном или двух отказавших двигателях.
На первых самолетах Ил-18 были установлены и опробованы
два типа двигателей: НК-4 и АИ-20. Государственные и эксплуата-
ционные испытания проведены с обоими двигателями, в результате
был принят двигатель АИ-20 как более надежный.
Отличительной особенностью самолета Ил-18 является приме-
нение герметичного фюзеляжа с системами кондиционирования
и наддува воздуха от компрессора двигателя, обеспечившими нор-
мальные условия для пассажиров и экипажа на любой высоте
полета.
Наличие внутреннего избыточного давления в фюзеляже во
время полета на высоте потребовало расчета его конструкции на
усталостные напряжения. Проблемы усталостной прочности и
повторных нагрузок рассматривались в то время особенно внима-
тельно, так как расследование катастрофы английского самолета
«Комета» доказало, что причиной гибели было усталостное разру-
шение обшивки фюзеляжа, вызвавшее мгновенную разгерметиза-
цию.
Для обеспечения безопасности полета было решено разработать
ряд принципиально новых конструктивных решений и методик
соответствующих испытаний всего фюзеляжа и его отдельных
узлов и деталей на повторные нагрузки. Был намечен и осущест-
влен также комплекс мероприятий и для других конструкций и
систем самолета. Наиболее важные из них:
а)	все горячие части силовых установок в противопожарных
Целях изолированы от конструкции стенками из жаропрочной
титановой стали, выхлопные трубы проложены над крылом и
выведены к его задней кромке, интенсивная система вентиляции
8*
227
гондол способствует хорошему отводу тепла. Кроме того, разрабо-
тана мощная система огнетушения с применением высокоэффектив-
ного огнегасящего состава;
б)	в конструкции всех агрегатов самолета заложены элементы,
повышающие их прочность при длительном воздействии в полете
повторных нагрузок, отдельные элементы дублированы;
в)	в носовой части фюзеляжа установлен радиолокатор, пре-
дупреждающий о встречающихся препятствиях (горы, высотные
здания и пр.), встречных самолетах и грозовых фронтах. При
помощи этого локатора можно решать также некоторые навига-
ционные задачи;
г)	самолет оснащен пилотажно-навигационными системами,
позволяющими выполнение полетов и посадки в условиях плохой
видимости и в сложных метеоусловиях. Ил-18 — первый отечест-
венный самолет, на котором была отработана система автоматиче-
ского захода на посадку, созданная на базе директорной системы
и автопилота, обеспечившая дальнейшее повышение безопасности
полета и способствующая появлению бортовой системы автомати-
ческого управления, которой в дальнейшем были оснащены и дру-
гие самолеты Аэрофлота, а самолет Ил-18 первым из отечественных
самолетов получил сертификат на посадку в условиях посадочных
минимумов первой категории (высота принятия решения 60 м,
дальность видимости на ВПП 800 м);
д)	в электрооборудовании применена кольцевая многоканаль-
ная система энергоузла и четырехканальное двухстороннее под-
соединение к распределительным шинам. При этом сохранена
работоспособность электрооборудования до выхода из строя послед-
него действующего источника электроэнергии;
е)	надежная и эффективная электротепловая противообледени-
тельная система обеспечивает безопасность полета в условиях
обледенения. От обледенения защищены носки крыла и оперения,
обтекатели и лопасти винтов, воздухозаборники двигателей и
радиаторов системы кондиционирования, стекла кабины экипажа;
ж)	механизация крыла обеспечивает получение скоростей
взлета и посадки, позволяющих использовать небольшие взлетно-
посадочные полосы, а в случае необходимости выполнить посадку
на промежуточных аэродромах ограниченного размера. Сравни-
тельно невысокое давление в шинах колес шасси обеспечивает
самолету хорошую проходимость на подготовленных соответствую-
щим образом грунтовых аэродромах.
Высокие экономические показатели самолета Ил-18 были под-
тверждены длительной успешной его эксплуатацией. Основным
показателем экономичности самолета является большая весовая
отдача по полезной нагрузке, составляющая 46...49% взлетной
массы самолета, что было достигнуто разработкой рациональной
силовой схемы, применением ряда новых материалов, более совер-
шенных методов расчета и конструирования. В результате прямые
эксплуатационные расходы на Йл-18 ниже, чем у аналогичных
228
www.vokb-la.spb.ru
самолетов того времени, что обеспечено не только весовой отдачей,
но и хорошими аэродинамическими данными самолета и двигателей
АИ-20, обладающих достаточно низким расходом топлива на 1 км
пути, а также технологичностью конструкции, снижающей стои-
мость самолета, его ремонта и обслуживания.
Несмотря на то, что самолет Ил-18 был первым в ОКБ самоле-
том с герметичным фюзеляжем, спроектированным в 1950-х гг.,
условия для пассажиров в нем были созданы на уровне, сравнимом
с комфортом современных самолетов. Система кондиционирования
воздуха внутри пассажирских салонов создает искусственный
климат с температурой воздуха во время полета на любой высоте
и в любое время года около 20 °C, и до высоты 5200 м давление
в салонах равно давлению на земле, на высоте 8000 м — давлению
на высоте 1500 м над уровнем моря, а на высоте 10 000 м — давле-
нию на высоте 2400 м. Полный обмен воздуха производится в сало-
нах менее чем за 2 мин. Пассажир имеет возможность воспользо-
ваться индивидуальной вентиляцией, лампочкой для индивиду-
ального пользования, когда в ночное время общее освещение вы-
ключается. Пассажирские места оборудованы удобными креслами
с отклоняющимися спинками. На спинке кресла в кармане хра-
нится съемный полированный столик, который может быть уста-
новлен на подлокотниках.
В полете пассажир получает питание по установленным между-
народным нормам. Для этого в самолете оборудован буфет-кухня.
К услугам пассажиров гардеробы, багажные помещения и хорошо
оборудованные туалетные комнаты. В интерьере салонов для от-
делки используются отечественные материалы с хорошо подобран-
ной расцветкой. Обеспечена звукотеплоизоляция.
Чтобы обеспечить самолету долгую летную жизнь, необходимо
его систематически совершенствовать, что и являлось постоянной
заботой Генерального конструктора и всего ОКБ. Поэтому был
создан ряд модификаций самолета Ил-18. От модификации к моди-
фикации увеличивалось число пассажирских мест, повышался
комфорт, повышались надежность и безопасность пассажирских
перевозок, увеличивалась дальность полета и тем самым повыша-
лась рентабельность самолета.
Первый опытный самолет Ил-18 (производства 1957 г.) был рас-
считан на 75 пассажирских мест или 12 т коммерческого груза и
имел два салона на 10 и 65 мест соответственно, разделенных буфе-
том с выходными дверями в начале первого и в конце второго сало-
нов. Первые серийные самолеты уже представляли собой модифи-
кацию Ил-18А (1958 г.). При летных эксплуатационных испыта-
ниях самолета Ил-18 с мощными турбовинтовыми двигателями
выяснилось, что проблема борьбы с шумом и вибрациями очень
сложна и требует значительного увеличения массы звукоизоляции.
Генеральный конструктор принял решение о перекомпоновке
пассажирских салонов с размещением в самых шумных зонах поме-
щений, где во время полета пассажиры совсем не бывают или
229
Рис. 12.3. Компоновка самолета Ил-18:
а — Ил-18А и Ил-18Б; б — Ил-18В, в — Ил-18Д и Ил-18Е; 1 — входная дверь и вести-
бюль; 2 — гардероб; 3 — буфет; 4 — туалет, 5 — дополнительные топливные баки
Ил-18Д
заходят туда лишь на некоторое время. Таким образом в зоне
винтов оказались гардероб и буфет.
Одновременно было увеличено число пассажирских мест с 75
до 89 в двух салонах и произведено частичное усиление тепло-
звукоизоляции (рис. 12.3).
Самолет Ил-18Б (1958—1959 гг.) отличается от Ил-18А увели-
чением максимального коммерческого груза с 12 до 14 т и макси-
мальной взлетной массы с 58 до 61,2 т с одновременным усилением
элементов шасси и крыла при сохранении компоновки салонов.
На самолете Ил-18В (1960—1965 гг.) перекомпонованы пасса-
жирские салоны и перенесены входные двери в вестибюли, разде-
ляющие пассажирскую кабину на три салона с числом мест 20,
55 и 14 соответственно. В переднем вестибюле в зоне винтов разме-
щены гардеробы и туалеты, в заднем — буфет. В 1963—1964 гг.
на самолете было установлено дополнительное и улучшенное
пилотажно-навигационное оборудование.
На самолете Ил-18Е (1965—1966 гг.), в отличие от Ил-18В,
число пассажирских мест увеличено до 120 с максимальной плот-
ностью компоновки н дальнейшим улучшением комфорта: модерни-
зированы туалеты, гардеробы и буфет, улучшена отделка салонов,
установлены более комфортабельные кресла.
Самолет Ил-18Д (1965—1969 гг.) отличается увеличенной мак-
симальной дальностью полета (до 6500 км), полученной вследствие
размещения дополнительных емкостей топлива в подфюзеляжной
части центроплана и соответственно увеличения взлетной массы
самолета с 61,2 до 64 т и замены двигателей АИ-20К двигателями
АИ-20М. Одновременно на самолете была установлена бортовая
система управления заходом на посадку.
230
www.vokb-la.spb.ru
Были разработаны также специализированные модификации,
например, более 10 вариантов административных модификаций
по заказу МГА и зарубежных стран.
Таким образом, самолет Ил-18 для гражданской авиации стал
эталоном экономической эффективности, простоты пилотирования
и комфорта.
Для отдельных полетов в Антарктиду впервые в 1962 г. на
Ил-18В были установлены дополнительные баки вместо кресел
пассажирской кабины, благодаря чему запас топлива увеличился
с 23 500 до 31 000 л.
Затем в феврале 1981 г. Ил-18 совершил беспримерный перелет
Москва — Антарктида вдоль меридиана, проходящего по Восточ-
ной Африке. Перелет протяженностью 15 950 км был совершен
с двумя промежуточными посадками за 25 летных часов.
Рассматривая конструктивные особенности Ил-18, прежде
всего следует сказать о фюзеляже, герметичная часть которого
длиной 28 м (включающая кабину экипажа и пассажирскую каби-
ну) на большей своей части имеет цилиндрическую форму с круг-
лым сечением (диаметр 3,5 мм). Она заканчивается сферическим
днищем, а начинается полусферой с встроенным фонарем кабины
экипажа, ниже которой расположен негерметичный отсек передней
опоры шасси.
Герметичная кабина фюзеляжа разделена плоскостью пола на
верхнюю и нижнюю части. В верхней части размещены пассажир-
ские салоны, кабина экипажа, санитарно-бытовые и некоторые
другие помещения. Нижняя часть занята в основном багажно-
грузовыми отделениями с люками с правой стороны. В хвостовой
негерметичной части фюзеляжа — негерметичный багажный отсек;
к ней же крепится вертикальное и горизонтальное оперение.
Конструкция фюзеляжа — типа полумонокок с усиленными
элементами продольного и поперечного набора по кромкам боль-
ших вырезов (двери и грузовые люки) и в местах крепления крыла
по трем его лонжеронам, оперения и передней опоры шасси.
Обшивка в районе указанных вырезов усилена дублерами. Окна
пассажирской кабины имеют по два стекла, каждое из которых
может выдержать полное давление. Все эти мероприятия, направ-
ленные на обеспечение надежности конструкции фюзеляжа и без-
опасности пассажиров, отрабатывались и проверялись при испыта-
ниях самолета на повторные нагрузки по специальной программе.
Крыло выполнено по кессонной схеме с тремя лонжеронами
в центроплане и двумя лонжеронами на отъемных консолях.
Кессоны консолей герметизированы и используются как топливные
емкости. В центроплане, над которым непосредственно располо-
жены выхлопные трубы двигателей, топливо для безопасности
содержится в мягких резиновых баках, размещаемых в контейне-
рах между лонжеронами центроплана.
Носок крыла снабжен электрическим противообледенителем.
Закрылки двухщелевые, выдвижные на рельсах.
231
Конструкция киля и стабилизатора выполнена по моноблочной
схеме с тремя лонжеронами. Рули и элероны представляют собой
цельнометаллические конструкции однолонжеронной схемы.
Для расширения фронта работ при сборке фюзеляжа, крыла
и оперения и для широкого применения прессовой клепки кон-
струкция агрегатов предусматривает разбивку их на отдельные
панели, включающие обшивку и стрингеры, а для фюзеляжа —
даже секции шпангоутов. Все это обеспечило снижение трудоемко-
сти, а следовательно, и стоимости самолета.
Двигатели АИ-20 снабжены четырехлопастными автоматиче-
скими винтами АВ-68И диаметром 4,5 м.
В системе регулирования двигателя и винта предусмотрен ряд
противоаварийных устройств: автофлюгирование, флюгирование
флюгер-насосом, воздушно-механическая аварийная система флю-
гирования, установка лопастей винта на промежуточном упоре,
гидравлический и механический фиксаторы шага винта на случай
падения давления масла за регуляторами винта и центробежный
фиксатор шага. Фиксирующий механизм предохраняет винты от
раскрутки порывами ветра на стоянке. Для сокращения пробега
самолета винты снимают с промежуточных упоров и переводят
на режим авторотации, что создает отрицательную тягу, тормозя-
щую самолет.
Топливная система включает в себя группы баков, симметрично
расположенных в правой и левой половинах крыла. Группы баков
для питания двух правых и двух левых двигателей изолированы
между собой, но при необходимости их можно соединить, открыв
кран кольцевания. Питание двигателей топливом осуществляется
подкачивающими насосами, смонтированными на расходных баках.
К каждой паре двигателей топливо подается двумя подкачиваю-
щими насосами, каждый из которых обеспечивает питание обоих
двигателей. Для полной гарантии на самих двигателях установ-
лено еще по одному подкачивающему насосу.
Шасси трехопорное. Основные опоры, расположенные на крыле
в продолжении гондол внутренних двигателей, имеют тележки с
четырьмя тормозными колесами. Передняя управляемая опора,
расположенная в носовой части фюзеляжа под кабиной экипажа,
снабжена двумя колесами. Все опоры убираются вперед по полету
в специальные отсеки. Для повышения безопасности и разгрузки
летчика все операции п.о выпуску и уборке шасси автоматизиро-
ваны: при нажатии кнопки начинают открываться створки отсеков,
выпускаются опоры и створки вновь закрываются, защищая отсек
от загрязнения при движении по земле.
Управление самолетом ручное. Приемлемые для летчиков
нагрузки на штурвал и педали достигнуты благодаря тщательному
подбору осевой компенсации рулей и элеронов, установке серво-
компенсатора и загрузочных пружин на руле направления.
В управление включены рулевые машины автопилота. Управле-
ние жесткое, для изготовления тяг использованы трубы из алюми-
232
www.vokb-la.spb.ru
ниевого сплава. Гидросистема обеспечивает выпуск и уборку шасси,
торможение колес, поворот передней опоры, включение механиз-
мов флюгирования винтов и работу стеклоочистителей.
Самолет Ил-18, находясь в эксплуатации более 20 лет, с успе-
хом использовался на внутренних и международных трассах,
побывал над всеми континентами. Много самолетов продано за
рубеж.
В юбилейные дни 20-летия эксплуатации, в октябре 1979 г.,
за достижение в деле перевозки пассажиров и грузов один из
самолетов Ил-18, отслуживший свой срок, был установлен навечно
на постаменте в аэропорту Шереметьево.
13.	ТУРБОРЕАКТИВНЫЙ САМОЛЕТ Ил-62
Дальний пассажирский самолет Ил-62 с че-
тырьмя двухконтурными турбореактивными двигателями НК-8
принадлежит ко второму поколению отечественных реактивных
самолетов. Самолет создан с учетом потребностей развития гра-
жданской авиации, которое в 1950-е гг. характеризовалось интен-
сивным ростом пассажирских перевозок. В СССР с 1950 по 1959 г.
перевозки возросли примерно в 10 раз. При этом на основных
направлениях перевозилось более 50% пассажиров дальнего
следования.
Эти годы явились качественно новым периодом в развитии гра-
жданской авиации: был осуществлен переход к массовой эксплу-
атации пассажирских самолетов с турбореактивными двигателями.
В Советском Союзе в это время началась эксплуатация турбо-
винтовых самолетов Ил-18, Ан-10, Ту-114 и турбореактивного
самолета Ту-104. Построенный в 1956 г. турбовинтовой самолет
Ту-114, в то время самый крупный пассажирский самолет в мире,
был создан в короткие сроки. Этот высоконадежный экономичный
пассажирский самолет успешно летал на самых протяженных
международных линиях: в США, Японию и на Кубу.
В связи с ростом потока пассажиров дальнего следования
появилась необходимость в создании дальнего турбореактивного
пассажирского самолета, отвечающего возросшим требованиям
гражданской авиации СССР. Созданию такого самолета способ-
ствовали также следующие обстоятельства:
1)	достигнуты успехи в разработке аэродинамики самолета,
обеспечившие полеты на больших крейсерских скоростях, при
высоких значениях М;
2)	разработана конструкция прочного и герметичного кессон-
ного крыла с баками-отсеками для топлива с применением прессо-
ванных профилей и длинномерной обшивки из высокопрочных
алюминиевых сплавов;
3)	созданы более мощные и экономичные турбовинтовые и тур-
бореактивные двигатели, обеспечивающие значительный прирост
тяги и, как следствие этого, увеличение крейсерских скоростей
233
пассажирских самолетов. Двигатели оказались более простыми и на-
дежными в эксплуатации, обладающими большим ресурсом работы;
4)	достигнуты большие успехи в разработке радиосвязного
и пилотажно-навигационного оборудования, обеспечившие надеж-
ное самолетовождение днем и ночью в различных климатических
условиях и на различных географических широтах;
5)	построены и введены в эксплуатацию первоклассные аэро-
дромы с прочными бетонированными ВПП, позволившие произ-
водить эксплуатацию больших пассажирских самолетов.
В 1960 г. были получены тактико-технические требования от
Аэрофлота на дальний магистральный пассажирский самолет
Ил-62 и начато проектирование самолета. Эти требования поста-
вили задачи обеспечения наибольшей безопасности полетов, ма-
ксимального комфорта для пассажиров и высокой экономической
эффективности.
Для определения оптимального варианта схемы самолета были
тщательно обследованы известные в то время схемы отечественных
и зарубежных пассажирских самолетов, особенно самолетов,
близких по назначению к самолету Ил-62. Требовалось выбрать
такую схему, которая наиболее полно отвечала требованиям
заказчика и позволяла бы использовать на самолете новейшие
достижения науки и техники. Наиболее подходящей оказалась
схема самолета с расположением двигателей на кормовой части
фюзеляжа, которая по сравнению со схемой аналогичного класса
самолета, имеющего расположение двигателей в гондолах на
пилонах под крылом, имеет ряд существенных преимуществ:
а) по аэродинамике: такое расположение двигателей позволяет
иметь «чистое крыло», обеспечивающее достижение высокого аэро-
динамического качества на крейсерском режиме полета и при
больших значениях М, а также устройство эффективной механи-
зации крыла, гарантирующей хорошие взлетно-посадочные харак-
теристики самолета;
б)	по устойчивости и управляемости: при изменении режима
работы двигателей или при отказе одного из них устойчивость
и управляемость нарушаются незначительно, так как двигатели
размещены близко к оси самолета. Большая аэродинамическая
поверхность, образованная пилонами гондол двигателей, способ-
ствует разгрузке горизонтального оперения, которое может иметь
меньшие размеры. Вертикальное оперение также может быть
меньше, так как момент рыскания, возникающий при выходе
из строя одного из двигателей, относительно мал вследствие бли-
зости расположения двигателей к оси фюзеляжа;
в)	по конструкции планера: опасности возникновения устало-
стных повреждений от акустических нагрузок подвергается только
незначительная часть планера — хвостовая часть фюзеляжа
и нижняя часть оперения;
г)	по акустике: отсутствие в пассажирских кабинах и кабине
экипажа шума от двигателей, которые находятся позади их.
234
'AW/v vokb-la.spb.ru
Акустические исследования показывают, что уровень наибольшего
шума от двигателей наблюдается позади их в секторе с углом
35 ... 40° к оси двигателя;
д)	по обеспечению безопасности полета: удаление двигателей
от топливных баков, расположенных на крыле, размещение их
за пределами герметичной кабины устраняет опасность воспла-
менения топлива в случае возникновения пожара в гондолах
двигателей.
Высокое расположение двигателей за крылом значительно
уменьшает возможность попадания в ВПП в воздухозаборники
двигателей посторонних предметов, способных повредить лопатки
компрессоров при взлете и посадке (на самолетах Боинг 707
и Дуглас DC-8 с низким расположением двигателей повреждения
лопаток компрессора двигателя весьма часты), устраняет опас-
ность удара о землю крайних гондол при внезапном крене во
время взлета или посадки самолета с боковым ветром и в условиях
атмосферной турбулентности. При вынужденной посадке с убран-
ным шасси уменьшается возможность повреждения двигателей
и возникновения пожара, так как при этом гондолы не касаются
земли (подобная посадка у самолетов Боинг 707 и Дуглас DC-8
приводит к разрушению гондол, вытеканию топлива на горячий
двигатель, от чего может возникнуть пожар).
Расположение двигателей на кормовой части фюзеляжа имело
и недостатки:
из-за отсутствия двигателей на крыле уменьшается разгрузка
конструкции в полете от действия изгибающего момента, что тре-
бует повышения их прочности и некоторого увеличения массы
конструкции;
требуется дополнительное упрочнение фюзеляжа, что также
вызывает некоторое увеличение массы;
смещение назад центра масс пустого самолета усложняет
весовую компоновку самолета;
удлиняются магистрали топливопроводов, управления двига-
телями и другие, расположенные вдоль фюзеляжа;
из-за попадания выходящих газов на горизонтальное оперение
нельзя применить реверс тяги на внутренних двигателях, он
возможен только на внешних двигателях.
Результаты анализа преимуществ и недостатков схемы само-
лета с расположением двигателей на кормовой части фюзеляжа
и исследование этой схемы на моделях в аэродинамических трубах
ЦАГИ показали преимущества этой схемы, и она была принята
для самолета Ил-62.
На первом этапе проектирования необходимо было выбрать
двигатель. Отечественная авиационная промышленность необхо-
димых для такого самолета двигателей не выпускала. В связи
с этим возникла необходимость создания отечественного двух-
контурного турбореактивного двигателя. Такой двигатель НК-8
был создан в конструкторском бюро Генерального конструктора
235
нп
«---
Рис. 13.1. Гондолы двигателей:
а — общий вид; б — схема работы бее реверсирования теги; в •— схема работа о реверси-
рованном тяги
Н. Д. Кузнецова. Вначале (в уеловиях MCA, Н = 0) он имел
тягу 9500 даН. В дальнейшем тяга была увеличена до 10 500 даН,
и двигателю было присвоено обозначение НК-8-4.
Двигатели НК-8-4 имели низкий удельный вес. Это преиму-
щество было достигнуто простотой конструкции двигателя, мень-
шим числом опор, а также широким применением титановых
сплавов. Двигатель обладал высокой надежностью, чему способ-
ствовала более низкая температура газа перед турбиной. Для
обеспечения высоких эксплуатационных качеств впервые агрегаты
были расположены в нижней части двигателя и был обеспечен
легкий доступ к каждому агрегату.
В связи с выбором для самолета Ил-62 схемы с расположением
двигателей в кормовой части фюзеляжа четыре двигателя НК-8
были заключены в две спаренные гондолы, которые при помощи
пилонов прикреплены к кормовой части фюзеляжа (рис. 13.1).
Впервые в СССР на двигателе было применено реверсивное
устройство. Система реверсирования тяги двигателей обеспечи-
вала более безопасное выполнение посадок и прерванных взлетов
самолета в сложных метеорологических условиях на мокрые
или обледенелые взлетно-посадочные полосы аэродромов.
Особенности самолета Ил-62. Одним из сложных вопросов
компоновки самолетов с расположением двигателей на хвостовой
части фюзеляжа был вопрос размещения основных опор самолета,
от правильного решения которого во многом зависели его весовая
эффективность и взлетно-посадочные характеристики. Располо-
жение двигателей на хвостовой части фюзеляжа сдвигает центр
масс пустого самолета назад, а загрузка самолета пассажирами
и грузами перемещает центр масс загруженного самолета вперед.
Эта разница между центровками (разбежка центровок) пустого
и загруженного самолета достигает значительной величины.
236
www .vokb-la.spb.ru
Ось самолета	М7О САХ-нейтральная центробка
Рис. 13.2. Схема расположения основных опор самолета относительно его центра
масс
Размещение основных опор самолета по обычной схеме (т. е.
позади центра масс пустого самолета) приводит к чрезмерному
выносу основных опор самолета назад относительно положения
центра масс загруженного самолета, что при взлете, особенно
с передней центровкой, требует создания горизонтальным опере-
нием мощного кабрирующего момента для отрыва самолета от
земли. На существующих самолетах с двигателями на кормовой
части фюзеляжа шасси устанавливают по обычной схеме, а необ-
ходимый кабрирующий момент для отрыва самолета от земли
обеспечивается увеличением площади горизонтального оперения
и руля высоты. Однако реализация такого решения влечет за
собой значительное утяжеление конструкции и, как следствие,
существенное ухудшение технико-экономических показателей са-
молета.
Всестороннее исследование этой проблемы при проектировании
самолета Ил-62 позволило найти эффективное решение, исключа-
ющее указанные недостатки.
На самолете Ил-62, в отличие от других аналогичных самоле-
тов, основные опоры расположены впереди центра масс пустого
самолета (рис. 13.2). Эго значительно уменьшило вынос основных
опор относительно центра масс загруженного самолета и избавило
от необходимости создания большого кабрирующего момента
для отрыва самолета. Для стоянки и руления по аэродрому пу-
стого самолета введена специальная убирающаяся хвостовая
опора, наличие которой значительно упрощает погрузку и раз-
грузку самолета, позволяя выполнять эти операции в любой
последовательности. Применение такой схемы шасси на самолете
Ил-62 позволило:
установить небольшое горизонтальное оперение площадью
40 м2, обеспечив при этом легкий взлет самолета и хорошую
устойчивость на больших углах атаки (на самолете Супер VC-10
площадь горизонтального оперения составляет 60 м2 при меньшей
площади крыла);
237
Рис. 13.3. Схема крыла с наплывом по передней кромке s
а — профиль по борту фюзеляжа; б — профиль в начале наплыва; в — профиль на конце
крыла
уменьшить площадь рулевых поверхностей и выполнить про-
стую и надежную систему ручного управления без применения
специальных бустеров (на самолете Супер VC-10 установлено
17 бустеров);
расположить все основное оборудование, связанное с источ-
никами питания на двигателях, рядом с ними, т. е. в хвостовой
части фюзеляжа, что обеспечило минимальную длину проводок
и повысило надежность работы самолетных систем.
Выполнение этих мероприятий позволило избежать недостат-
ков, присущих другим самолетам с компоновкой двигателей на
корме фюзеляжа, снизить массу конструкции.
Стреловидные крылья наряду с положительными качествами
имеют, как правило, неблагоприятные характеристики продоль-
ных моментов. Устранить этот недостаток нелегко. Для самолета
Ил-62 было разработано стреловидное крыло, имеющее специаль-
ную аэродинамическую компоновку, особенность которой за-
ключалась в придании передней кромке крыла (рис. 13.3) ступен-
чатой формы (наплыв в виде «клюва»), что в сочетании со спе-
циальным набором профилей и геометрической круткой позволило
получить хорошие характеристики продольного момента во всем
диапазоне углов атаки (вплоть до закритических).
Расположение и профилировка наплыва на передней кромке
выбраны так, чтобы не ухудшать характеристик крыла на крейсер-
ских режимах полета. Наплыв начинает проявлять себя только
на углах атаки, превышающих крейсерские, создавая мощный
вихрь, он выполняет функции аэродинамической перегородки.
Такое конструктивное решение обеспечило получение хорошей
продольной устойчивости на больших углах атаки и высоких
значений аэродинамического качества на крейсерских режимах
полета.
238
www.vokb-la.spb.ru
Продувки моделей в аэродинамических трубах, обширные
летные испытания по определению характеристик самолета на
больших углах атаки наглядно показали, что самолет имеет
достаточные запасы устойчивости и хорошо управляется во всем
диапазоне углов атаки, включая закритические режимы полета.
Это свидетельствует о том, что самолету Ил-62 не страшна встреча
с большими вертикальными порывами при попадании в зону
интенсивной атмосферной турбулентности. На зарубежных само-
летах для получения приемлемых характеристик поведения само-
лета на больших углах атаки в систему управления устанавливают
сложные устройства («толкатели» штурвала), что снижает надеж-
ность системы и вносит дополнительные сложности в эксплуатацию.
Некоторые конструктивные решения, повышающие безопас-
ность полета. Важным конструктивным решением, увеличиваю-
щим безопасность полета, было создание простой и надежной
системы управления самолетом без применения бустеров, за
исключением управления рулем направления, где установлен
демпфер-бустер для уменьшения усилий на педали летчика (при
отключении демпфера-бустера также обеспечивалось нормальное
управление рулем направления).
Несмотря на то, что на самолете было установлено Т-образное
переставное горизонтальное оперение с относительно небольшой
площадью 40 м2, все же площади рулей высоты и направления,
а также площадь элеронов были значительными, и для их откло-
нения требовались значительные усилия. Для создания приемле-
мых усилий были проведены исследования самолета и оперения
на моделях и макете в натуральную величину в аэродинамических
трубах ЦАГИ. Проводились исследования с различной аэродина-
мической компенсацией и различной формой носков рулей и эле-
ронов. В результате этих исследований получены минимальные
шарнирные моменты рулей и элеронов. Руль направления и эле-
роны были снабжены пружинными сервокомпенсаторами и трим-
мерами, а руль высоты — двумя триммерами.
Продольное управление самолетом осуществлялось отклоне-
нием стабилизатора и руля высоты. Пассажирский самолет Ил-62
является единственным самолетом в мире среди тяжелых самоле-
тов такого же класса, на котором осуществлено ручное безбустер-
ное управление. Эго является большим достижением отечественной
авиационной техники, так как значительно повышает безопас-
ность полета самолета.
Все отечественные пассажирские самолеты, созданные к началу
работ по самолету Ил-62, были оборудованы электросистемой,
работающей на постоянном токе напряжением 27 В. Такая си-
стема была тяжелой вследствие того, что при низком напряжении
приходилось передавать значительные мощности от источников
энергии (генераторов) к исполнительным электромеханизмам по
проводам больших сечений. Кроме того, сами электромеханизмы
и аппаратура постоянного тока были тяжелыми.
239
Электросистемы переменного трехфазного тока были более
легкими и экономичными, так как передача мощности произво-
дилась при напряжении 220 В. Кроме того, электросистемы,
работающие на переменном трехфазном токе, оказались и самыми
надежными в эксплуатации.
При создании самолета Ил-62 была поставлена задача разра-
ботки для него электросистемы, работающей на переменном
трехфазном токе. Для этого пришлось создавать новый комплекс
аппаратуры. Выполняли эту работу многие предприятия.
В связи с тем, что на создание электрической схемы с исполь-
зованием переменного трехфазного тока потребовалось много
времени, опытные и первые серийные самолеты Ил-62 выпуска-
лись с электрическими системами постоянного тока.
В дальнейшем вся электрическая система переменного трех-
фазного тока была смонтирована на одном из серийных самолетов
Ил-62, который был подвергнут длительным многосторонним
государственным испытаниям. Перевод бортовых электрических
систем с постоянного тока на переменный позволил облегчить
самолет Ил-62 примерно на 600 кг.
Выполнение требований ИКАО. При создании пассажирского
самолета Ил-62 СССР еще не состоял членом Международной
организации гражданской авиации (ИКАО). Однако было при-
нято решение о выполнении на самолете Ил-62 основных требо-
ваний ИКАО по обеспечению безопасности полета. В связи с этим
на самолете:
1)	получена возможность при отказе «критического» двигателя
прервать взлет и остановиться в пределах располагаемой дистан-
ции прерванного взлета либо продолжить взлет, сохраняя необ-
ходимый запас высоты пролета всех препятствий вдоль траекто-
рии полета. Для обеспечения этого требования на самолете при-
менены двигатели, обладающие резервом мощности и оборудован-
ные реверсивным устройством; установлены более мощные рули
и элероны, способные парировать возникающие при этом путевые
и поперечные моменты; установлены более мощные тормозные
устройства колес и др.;
2)	обеспечен (благодаря резерву мощности) полет самолета по
маршруту при отказе одного или двух «критических» двигателей.
Отказ любого крайнего двигателя в полете не вызывает заметных
возмущений по курсу ввиду близкого расположения двигателей
от оси самолета.
В результате этого на самолете Ил-62 можно завершить дли-
тельный пролет с одним неработающим двигателем на высоте
9000 м, продолжать полет с двумя неработающими двигателями
на высоте 5000 м до ближайшего запасного аэродрома и совершить
посадку;
3)	обеспечены, в случае неудавшегося захода на посадку с не-
работающим «критическим» двигателем и при соответствующей
конфигурации, уход на второй круг и продолжение полета до
240
vwwv.vokb-la.spb.ru
такой высоты, с которой самолет сможет выполнить повторный
заход на посадку. Для этого на самолете создан необходимый
резерв мощности и повышены требования к приемистости двига-
теля, что в сочетании с их близким расположением к оси самолета
и надежным управлением самолета позволяет уйти на вюрой круг
при отказе не только одного, но и двух «критических» двигателей;
4)	предусмотрена, на случай разгерметизации пассажирской
кабины в полете, для защиты людей, находящихся на самолете,
возможность снижения самолета с помощью ручного управления
с максимальной практической высоты крейсерского полета до
высоты, не превышающей 4200 м, не более чем за 3 мин, что
соответствует международным нормам (при этом члены экипажа
могут при снижении пользоваться кислородным оборудованием);
5)	предусмотрены (для быстрого покидания самолета пасса-
жирами и экипажем в условиях аварийной посадки на землю
или воду) в кабине фюзеляжа аварийные выходы соответствующих
размеров и в соответствующем количестве; у главных аварийных
выходов расположены надувные аварийные трапы; введено не-
зависимое аварийное освещение; на самолетах, длительно лета-
ющих над водными пространствами, установлены надувные плоты
и др.
Бортовое аварийное оборудование самолета позволяет при
аварийной посадке на землю обеспечить покидание самолета
всеми пассажирами и членами экипажа за 90 с, что соответствует
международным нормам;
6)	установлено отечественное навигационное и радиосвязное
оборудование, позволяющее выполнять полет в соответствии
с заданием на полет и с требованиями служб воздушного движе-
ния, а также обеспечить полет при выходе из строя одного ком-
плекта оборудования на любом этапе полета, используя остальное
оборудование.
Радиооборудование позволяет в условиях полета по приборам
вывести самолет в точку, из которой можно выполнять визуаль-
ную посадку, обеспечить связь с наземными диспетчерскими
службами и другими находящимися в воздухе самолетами в любых
метеорологических условиях.
Общие сведения о самолете. Самолет Ил-62 представляет собой
моноплан с низкорасположенным стреловидным крылом, высоко-
расположенным (на киле) стреловидным горизонтальным опере-
нием (рис. 13.4) и двигателями, установленными в кормовой части
фюзеляжа (рис. 13.5). Шасси обычной трехопорной схемы.
Самолет разработан в нескольких компоновочных вариантах,
позволяющих использовать его с максимальной рентабельностью.
Варианты компоновки самолета различаются числом пассажир-
ских салонов, числом кресел и шагом их установки, а также
степенью комфорта для пассажиров.
Основные компоновочные варианты самолета, разработанные
Для применения в гражданской авиации СССР, показаны на
241
Рис. 13.4. Схема самолета Ил-62
рис. 13.6. Были разработаны и другие специальные варианты
самолета Ил-62 в зависимости от требований заказчика.
В фюзеляже самолета расположены:
кабина экипажа, оборудованная всей необходимой аппарату-
рой для нормальной работы пяти членов экипажа: первого и вто-
рого пилотов, бортинженера, радиста и штурмана;
передний и задний пассажирские салоны в компоновке, соот-
ветствующей требованиям заказчика;
буфет-кухня с оборудованием;
гардероб на 125 ... 130 мест в задней части фюзеляжа для
зимней одежды пассажиров;
пять туалетных комнат, которые размещаются в передней,
средней и задней частях фюзеляжа;
передний и два задних служебных отсека.
Кроме того, в фюзеляже под полом оборудованы три герме-
тичных багажно-грузовых отделения и одно негерметичное, име-
ющие суммарный объем 48 м3.
Пассажирские салоны оборудованы удобными креслами с изме-
няемым наклоном спинки и откидными столиками, индивидуаль-
ным освещением, вентиляцией, обогревом теплым воздухом и др.
Для всех членов экипажа (включая бортпроводников) уста-
новлено кислородное оборудование. Для больных и слабых
пассажиров установлены персональные баллоны с кислородом.
Планер состоит из центроплана, двух объемных частей крыла
с механизацией (элеронами, закрылками, интерцепторами), фюзе-
ляжа, двух спаренных гондол с пилонами и оперения. Крыло
242
www .vokb-la.spb.ru
Рис. 13.5. Компоновка самолета Ил-62 на 168 пассажиров £
/ — кабина экипажа; 2 — туалеты; 3 — передний салон на 66 пассажиров; 4 — задний
салон иа 102 пассажира; 5 — буфет-кухня; 6 — гардероб; 7 — двигатель; 8 — закрылки;
9 — интерцепторы; 10 — элерон; 11 — топливные баки; 12 — входные двери; 13 — слу-
жебный отсек
Рис. 13.6. Варианты компоновки самолета Ил-62:
а — на 186 пассажирских мест; б — на 168 пассажирских мест; в — на 138 пассажир-
ских мест; 1 — передний салон на 72 пассажирских места; 2 — задний салон на 114
пассажирских мест; 3 — передний салон на 66 пассажирских мест; 4 — задний салон
на 102 пассажирских места; 5 — передний салон первого класса на 12 пассажирских мест;
6 — средний салон на 24 пассажирских места; 7 — задний салон на 102 пассажирских
места; 8 — место для плотов и аварийных пакетов; 9 — входы; 10 — запасные выходы;
11 — буфет-кухня; 12 — дверь буфета; 13 — туалеты
моноблочной конструкции. Продольный набор состоит из трех
лонжеронов балочной конструкции и монолитных механически
обработанных панелей из прессованных заготовок, поперечный
силовой набор — из клепаных нервюр балочного типа. Носовая
и хвостовая части крыла обычной клепаной конструкции. Фюзе-
ляж эллиптического сечения типа монокок представляет собой
герметичную конструкцию, состоящую из набора поперечных
шпангоутов, продольных стрингеров из прессованных профилей
и обшивки. В конструкцию фюзеляжа введены монолитные меха-
нически обработанные панели из прессованных заготовок.
В кормовой части фюзеляжа (в зоне крепления двигателей)
установлены две герметичные перегородки. В элементах кон-
струкции, подверженных действию усталостных напряжений,
введены дублирующие силовые элементы. Гондолы и оперение
обычной клепаной конструкции. Конструкция планера в основном
выполнена из алюминиевого сплава Д16.
Шасси состоит из передней опоры, двух основных опор само-
лета и дополнительной хвостовой опоры. Передняя опора —
управляемая, на ней установлены два нетормозных колеса. На
каждой основной опоре смонтирована тележка с четырьмя коле-
244
vwwv.vokb-la.spb.ru
сами. Это сделано для уменьшения удельного давления на бетон-
ное покрытие аэродромов. Колеса снабжены мощными дисковыми
тормозами. Торможение колес осуществляется от основной ги-
дравлической системы. Имеются дополнительная азотно-гидрав-
лическая система аварийного торможения и система стояночного
торможения.
Гидравлическая часть азотно-гидравлической системы само-
лета состоит из основной и вспомогательной сети. Основная
гидравлическая сеть обеспечивает уборку и выпуск шасси, управ-
ление поворотом передней опоры, основную и стояночную систему
тормозов, управление интерцепторами и стеклоочистителями. Ра-
бочее давление в системе (21 МПа) создается четырьмя насосами,
установленными на двигателях. Рабочая жидкость — масло
АМГ-10.
Вспомогательную гидравлическую систему применяют для
аварийного выпуска основных опор самолета и аварийного управ-
ления интерцепторами. Система питается от автономной насосной
станции с приводом от электродвигателя. Эту систему можно
использовать как источник питания основной системы.
Азотно-гидравлическая система обеспечивает аварийное
торможение колес. Источником энергии системы является сжатый
азот, содержащийся в двух баллонах вместимостью 12 л. Баллоны
заряжаются азотом до давления 18 ... 20 МПа.
Система управления самолетом выполнена жесткой (за исклю-
чением небольшой части проводки управления элеронами и управ-
ления триммерами руля высоты). Для повышения надежности
выполнено дублирование наконечников тяг, болтов. Нормальные
усилия на штурвалах и педалях получены без применения бусте-
ров. В канале управления рулем направления установлен демп-
фер рыскания.
Руль направления и элероны имеют пружинные сервокомпен-
саторы. На рулях и элеронах установлено по два триммера. Для
получения крутого планирования и сокращения пробега помимо
закрылков применены интерцепторы. Стабилизатор управляется
с помощью электромеханизма. Для надежности электромеханизм
имеет два двигателя, неисправность одного двигателя не нарушает
управления стабилизатором. В этом случае скорость отклонения
стабилизатора несколько снижается. Управление стабилизатором
электрическое, а триммерами — также электрическое, за исключе-
нием управления внутренними триммерами на руле высоты, где
установлено механическое, тросовое управление.
В нормальных условиях полета топливная система работает
автоматически. Все топливо размещено в крыле, в семи баках-
отсеках. Четыре бака основные и три — дополнительные. Из
Дополнительных баков топливо электронасосами перекачивается
в основные. В каждом основном баке-отсеке имеется расходный
и предрасходный отсеки. В каждый двигатель топливо подается
из своего расходного отсека двумя электронасосами (два насоса —
245
для большей надежности). Предраеходный отсек служит для
точного замера резервного остатка топлива на самолете и для обес-
печения более полной выработки топлива из бака.
Топливные баки-отсеки имеют двойную систему дренажа:
основную и дополнительную. Основной, передний дренаж служит
для дренажирования баков в нормальном полете, при наборе
высоты и на земле. Дополнительный, задний дренаж служит для
дренажирования' баков на крутом планировании и экстренном
снижении самолета. На самолете имеется аварийная система
слива. В случае необходимости топливо можно быстро слить
в полете при помощи семи электронасосов, работающих на форси-
рованном режиме. Трубы слива расположены на концевых обтека-
телях крыла. Заправка самолета топливом на земле производится
снизу под давлением. В случае необходимости основные топливные
и дополнительные баки можно заправлять сверху, через заливные
горловины. Вместимость топливных баков-отсеков при заправке
снизу 100 000 л.
Противопожарное оборудование самолета Ил-62 обеспечивает
тушение пожара внутри гондол двигателей, внутри двигателей
и в отсеке турбоагрегата ТА-6; заполнение нейтральным газом
топливного бака-отсека под фюзеляжем в центроплане.
Силовая установка состоит из четырех турбовентиляторных
двухконтурных реактивных двигателей. Двигатели установлены
попарно в двух сдвоенных гондолах на пилонах, прикрепленных
к хвостовой части фюзеляжа. Двигатели отделены противопожар-
ными перегородками от фюзеляжа и отсека, где проложен топливо-
провод.
Запуск двигателей воздушный, осуществляется от бортового
турбоагрегата ТА-6, расположенного в фюзеляже.
Кроме запуска двигателей турбоагрегат ТА-6 предназначен
для выработки электроэнергии, идущей на питание бортовой сети
и для подачи свежего воздуха в кабины самолета при стоянке
на земле.
Масляная система двигателя автономная, полностью смонти-
рована на двигателе
Комплексная система наддува и кондиционирования воздуха
обеспечивает наддув и вентиляцию, отопление и охлаждение
герметичных кабин в полете и на земле. Кроме того, эта система
обеспечивает защиту стекол фонаря пилотов от запотевания,
обдув радиоаппаратуры, а также подачу горячего воздуха в си-
стему воздушно-тепловых противообледенителей крыла и опере-
ния. Источником питания системы является воздух, отбираемый
от компрессоров всех четырех двигателей. Линия подачи воздуха
от двигателей в герметическую кабину состоит из двух одинаковых
и независимых систем, объединенных линией кольцевания.
Обе системы подают в герметические кабины 7600 кг воздуха
в 1 ч, кратность воздухообмена в кабине экипажа и кабинах
пассажиров — до 30 смен воздуха в 1 ч.
246
www .vokb-la.spb.ru
Для высоты 7200 м давление в кабинах постоянное и равно
земному. На высоте 13 000 м давление соответствует барометри-
ческому на высоте 2400 м. Наземное кондиционирование воздуха
в герметических кабинах производится либо от бортового турбо-
агрегата ТА-6, либо от наземного кондиционера.
Противообледенительная система защищает от обледенения
во время полета носки крыла и оперения, воздухозаборники,
направляющие аппараты и коки двигателей, передние стекла
кабины экипажа и форточки. Кроме того, эта система защищает
заборники воздухо-воздушных радиаторов системы кондициони-
рования, расположенные в корневой части крыла. Противообледе-
нительные устройства крыла, оперения, воздухозаборников, на-
правляющих аппаратов и коков двигателей — воздушно-тепло-
вые. Горячий воздух для обогрева отбирается от последней сту-
пени компрессоров двигателей. Перепад температур между за-
щищаемой поверхностью и окружающим воздухом достаточен
для защиты самолета от обледенения на всех эксплуатационных
режимах и при встречающихся неблагоприятных метеоусловиях.
Передние стекла кабины экипажа и форточки защищены от обле-
денения электрообогревом.
Для обеспечения питанием потребителей на самолете имеются
следующие системы электропитания:
основная система переменного трехфазного тока напряжением
200/115 В с частотой 400 Гц;
система трехфазного тока напряжением 36 В и однофазного
тока напряжением 27 В и частотой 400 Гц, получаемых с по-
мощью понижающих трансформаторов от основной системы трех-
фазного переменного тока;
система постоянного тока напряжением 27 В.
Основными источниками электроэнергии являются четыре
генератора переменного трехфазного тока общей мощностью
160 кВт. Для поддержания постоянной частоты генератора пере-
менного трехфазного тока применяется специальный агрегат —
привод постоянной частоты вращения.
Система постоянного тока напряжением 27 В получает питание
от основной системы через трансформаторно-выпрямительные
блоки. В качестве резервных источников постоянного тока напря-
жением 27 В применяются четыре аккумуляторные батареи.
При работающей вспомогательной силовой установке стартер-
генератор может работать в генераторном режиме для питания
бортсети постоянным током. На последних партиях самолетов
Ил-62 установлены вспомогательные силовые установки с двумя
генераторами, из которых один постоянного, а другой — перемен-
ного трехфазного тока.
Одновременно с разработкой самолета велась разработка для
него новых двухконтурных турбовентиляторных двигателей НК-8,
Для сокращения сроков проведения летных испытаний самолета
была запроектирована постройка трех летных, опытных самолетов.
247
Это было сделано в целях скорейшей отработки в летных испыта-
ниях принципиальных вопросов аэродинамики самолета, среди
которых первостепенное значение имели вопросы устойчивости
и управляемости самолета при безбустерном управлении. В этих
же целях была ускорена постройка первого летного самолета,
для чего вместо новых двигателей НК-8, находившихся в процессе
разработки, были временно установлены турбореактивные дви-
гатели АЛ-7 (несколько меньшей мощности) конструкции
А. М. Люлька.
Такой самолет был построен и 3 января 1963 г. совершил первый
полет. На этом самолете были проверены устойчивость и управля-
емость самолета и его взлетно-посадочные характеристики.
Второй летный самолет Ил-62 с двигателями НК-8 совершил
первый полет 24 апреля 1964 г. На этом самолете вели отработку
силовой установки и проверку работы всех самолетных систем
и оборудования.
Третий опытный самолет Ил-62 с двигателями НК-8 впервые
взлетел 28 июля 1965 г. Этот самолет был эталоном для серийного
производства, он был предъявлен на государственные испытания,
которые успешно закончились в середине 1967 г. Параллельно
с государственными испытаниями проводились эксплуатационные
испытания на четырех серийных самолетах Ил-62. После успеш-
ного их завершения 8 сентября 1967 г. были начаты пассажирские
перевозки на воздушных магистралях СССР.
Модифицированный пассажирский самолет Ил-62М. В 1969 г.
начаты работы по модификации магистрального пассажирского
самолета Ил-62 с целью дальнейшего улучшения его летно-тех-
нических и экономических характеристик.
На самолете двигатели НК-8-4 заменены более экономичными,
двухконтурными турбореактивными двигателями Д-ЗОКУ со
створчатым реверсом (конструкции П. А. Соловьева). Установлены
новые гондолы двигателей, имеющие лучшие аэродинамические
формы. В киле установлен дополнительный топливный бак вме-
стимостью 5000 л, что увеличило дальность полета самолета.
Для уменьшения скорости захода на посадку:
увеличена эффективность поперечного управления самолета
благодаря использованию интерцепторов в элеронном режиме,
улучшена поперечная управляемость самолета вследствие из-
менения закона управления демпфера рыскания руля направ-
ления;
улучшены характеристики продольного управления путем
увеличения углов отклонения стабилизатора и улучшения формы
носка руля высоты.
установлены более эффективные двухщелевые закрылки (вместо
однощелевых);
использована реверсивная тяга двигателей.
Для улучшения летно-эксплуатационных характеристик
проведены следующие усовершенствования:
248
www.vokb-la.spb.ru
введена механизированная загрузка багажа;
доработаны все системы, связанные с установкой новых дви-
гателей Д-ЗОКУ;
установлено автоматическое управление стабилизатором;
установлены новые штурвалы управления самолетом (для
улучшения обзора пилотам и обеспечения стандартного располо-
жения приборов на доске пилотов);
установлен усовершенствованный бортовой турбоагрегат за-
пуска двигателей и кондиционирования кабин воздухом ТА-6А;
усилены некоторые элементы конструкции самолета, связанные
с увеличением взлетной и посадочной масс самолета.
Самолет Ил-62М успешно прошел государственные и эксплу-
атационные испытания. Пассажирские перевозки на самолетах
Ил-62М начаты с 8 января 1974 г.
В 1978 г. произведено дополнительное усиление конструкции
крыла, повышающее ресурс самолета, и создан новый интерьер
пассажирских кабин, отвечающий возросшим требованиям экс-
плуатации на международных линиях.
14.	широкофюзеляжный
ТУРБОРЕАКТИВНЫЙ САМОЛЕТ Ил-86
Характерной особенностью развития гра-
жданской авиации является быстрый рост объема пассажирских
перевозок. Этот рост был неразрывно связан с общим совершен-
ствованием гражданской авиации, всех ее служб, и в первую
очередь с совершенствованием ее самолетного парка — с увели-
чением рейсовой скорости, пассажировместимости, регулярности
отправки в рейс и, как следствие, с повышением производитель-
ности пассажирских самолетов.
К концу 1960-х гг. быстрый рост объема пассажирских авиа-
перевозок привел к перегрузке главных аэропортов мира. Для
прибывающих самолетов резко увеличилось время ожидания
в воздушной зоне аэропорта: соответственно сократились интер-
валы между взлетами и посадками, а также значительно умень-
шилась свободная площадь аэропортов из-за большого скопления
самолетов и наземной обслуживающей техники. В некоторых
крупных аэропортах время ожидания пассажирским самолетом
разрешения на посадку стало превышать время его рейса из
пункта отправления, а интервал между посадками или взлетами
принимаемых и отправляемых самолетов сократился до 45 с.
Такая перегруженность аэропортов ухудшала условия техниче-
ского обслуживания пассажирских самолетов на земле, а также
снижала уровень безопасности полетов из-за сложности управле-
ния воздушным движением большого числа скоростных машин
в зоне аэропорта.
Эти проблемы и необходимость обеспечения дальнейшего роста
объема пассажирских перевозок заставили авиационных конструк-
249
торов и эксплуатационников искать новые пути при создании
перспективных пассажирских самолетов.
Проектные разработки, проводившиеся во многих конструк-
торских организациях, показали, что основные затруднения
гражданской авиации могли быть решены созданием и введением
в эксплуатацию самолетов большой пассажировместимости, рас-
считанных на 250 ... 500 мест, которые позволили бы снизить
число машин, потребных для обеспечения заданного объема пере-
возок, обеспечивали бы лучшее использование самолетов, их
техническое обслуживание и, что очень важно, способствовали бы
повышению безопасности эксплуатации вследствие уменьшения
частоты посадок и взлетов в наиболее загруженных аэропортах.
Кроме того, самолеты большой пассажировместимости обеспечи-
вали бы более низкие значения эксплуатационных расходов,
в том числе и топлива на пассажиро-километр, что позволило бы
не только окупить затраты на проектирование, разработку и по-
стройку необходимого парка машин, но и снизить себестоимость
эксплуатации, а следовательно, в дальнейшем увеличить объем
пассажирских авиаперевозок.
Первыми начали работы по самолетам большой пассажиро-
вместимости самолетостроительные фирмы США, что определя-
лось более ранним, чем в других странах, скачком в росте объема
пассажирских перевозок. Помимо этого, рождение, например,
трансконтинентального самолета большой дальности полета
Боинг 747 в значительной степени было обусловлено наличием
воздушной трассы США — Европа через Атлантический океан,
имеющей почти постоянную большую пассажирозагрузку. Эта
трасса также переживала в то время кризис насыщенности боль-
шим числом самолетов, что приводило к установлению жестких
регламентов в отношении расстояния между самолетами как по
горизонтали, так и по эшелонам.
В Советском Союзе проектирование самолета большой пасса-
жировместимости было начато в соответствии с потребностями
Аэрофлота в 1969 г. Первой попыткой коллектива ОКБ решить
проблему создания самолета большой пассажировместимости стал
проект самолета Ил-62М, рассчитанного на перевозку 250 пасса-
жиров на авиалиниях средней протяженности. Большая пасса-
жировместимость этой модификации по сравнению с базовым
самолетом Ил-62М достигалась увеличением длины фюзеляжа
Ил-62М на 6,8 м. Благодаря большей коммерческой нагрузке,
которая стала равна 30 т, должна была возрасти и экономическая
эффективность эксплуатации такого самолета. Однако модифи-
цированный самолет Ил-62М с «узким» фюзеляжем обычного
типа не позволил решить многие проблемы, связанные с его экс-
плуатацией, и работы по нему были прекращены.
В процессе проведения дальнейших изысканий совместно с на-
учно-исследовательскими организациями Министерства граждан-
ской авиации, на основе большого комплекса различных иссле-
250
vwM.vokb-la.spb.ru
дований, по результатам научного прогнозирования роста объ-
ема пассажирских перевозок в СССР и на основе анализа распре-
деления пассажиропотоков в зависимости от дальности полета
были составлены следующие требования к летно-техническим
характеристикам самолета большой пассажировместимости:
Потребная длина взлетно-посадочной полосы, м.................. 2600+400
Число пассажиров................................................. 350
Практическая деятельность полета, км:
с коммерческим грузом массой 40 000 кг...................... 3600
с коммерческим грузом массой 20 000 кг . . . .	.......... 5800
Крейсерская скорость полета, км/ч............................ 900
К самолету Ил-86 были предъявлены эти и другие специальные
требования, которые учитывали состояние наземной материально-
технической базы Аэрофлота, взлетно-посадочных полос и аэро-
портов, где предполагалось использовать этот самолет. К числу
таких специальных требований относились транспортировка ба-
гажа по принципу «багаж при себе плюс контейнеры», установка
на самолете трех входных дверей со встроенными трапами, исклю-
чающими необходимость применения каких-либо аэродромных
средств для обеспечения входа и выхода пассажиров, и, наконец,
возможность эксплуатации самолета с бетонированных аэродромов
МГА класса «Б» с покрытием ВПП, соответствующим аэродрому
класса «В» с максимально допустимой приведенной одноколесной
нагрузкой не более 17 000 даН *.
Необходимость выполнения этих и ряда других требований
определила компоновочные и конструктивные особенности само-
лета Ил-86. Прежде всего заданная пассажировместимость само-
лета потребовала проведения комплекса исследований, связанных
с выбором размеров поперечного сечения цилиндрической части
фюзеляжа, и разработки такого варианта размещения пассажиров,
багажа и грузов, который с наибольшей эффективностью отвечал
бы условиям эксплуатации самолета с перспективой увеличения
числа пассажиров в будущем.
История развития пассажирских самолетов показывает, что
с ростом объема пассажирских авиаперевозок увеличивалось
и число кресел, устанавливаемых в поперечном сечении фюзе-
ляжа, — от трех кресел в ряду на первых вариантах самолетов
Ил-12 до шести кресел на Ил-62 и многих других типах ныне суще-
ствующих самолетов, условно называемых узкофюзеляжными.
При этом на узкофюзеляжных самолетах основной количествен-
* Под приведенной одноколесной нагрузкой понимается эквивалентная одно-
колесная нагрузка конкретной группы из двух или более колес, сравнительно
близко расположенных друг от друга. Она представляет собой единичную на-
грузку, приведенную к одному колесу, которая действует при давлении в пневма-
тике колеса, равном давлению во всех колесах опоры самолета, и создает крити-
ческое силовое действие в верхнем поверхностном слое покрытия, в основании,
подстилающем слое и грунтовом основании конкретного аэродромного покрытия,
эквивалентное силовому действию, создаваемому группой колес.
251
ный показатель комфортных условий — удельный объем пасса-
жирского салона (т. е. объем, приходящийся на одного пассажира)
изменялся в сравнительно небольшом диапазоне, и комфорт
пассажирских кабин повышался при создании новых самолетов
в основном установкой более легких и удобных кресел, совершен-
ствованием декоративной отделки салонов и освещения, возраста-
нием технического уровня исполнения бытовых помещений (ку-
хонь, туалетов, гардеробов и пр.).
Увеличение пассажировместимости узкофюзеляжных самоле-
тов до 250 пассажирских мест при размещении шести кресел
в ряду приводило, как, например, в проекте самолета Ил-62М-250,
к значительному увеличению длины фюзеляжа и появлению
в пассажирских салонах так называемого давящего эффекта
туннельности, значительно снижавшего уровень комфорта в по-
лете. Установка же более шести кресел в ряду при одном про-
дольном проходе признана нецелесообразной из-за невозможности
обеспечить достаточный уровень комфорта для пассажиров и
удобства для работы обслуживающего персонала.
Для размещения 350 пассажиров требовалось значительно
увеличить число кресел в ряду, устанавливаемых в цилиндриче-
ской части фюзеляжа. Стремление сохранить достигнутый на
узкофюзеляжных самолетах уровень комфорта в пассажирских
салонах и свести к минимуму весовые потери из-за увеличения
размеров фюзеляжа определило проработку в первых вариантах
проектов самолета Ил-86 двухпалубных фюзеляжей с размещением
пассажиров на верхней и нижней палубах, а также однопалубных
фюзеляжей с поперечным сечением в виде горизонтального овала
и с двумя раздельными пассажирскими кабинами, в каждой из
которых размещалось по пять кресел в ряду с одним продольным
проходом (рис. 14.1). Последующие исследования показали, что
при одинаковой пассажировместимости эти фюзеляжи не имеют
ни весовых, ни аэродинамических преимуществ перед круглым
однопалубным фюзеляжем с двумя продольными проходами между
рядами кресел. Более того, применение фюзеляжей с поперечным
сечением в виде вертикального или горизонтального овала свя-
зано со значительными весовыми потерями из-за необходимости
введения новых конструктивных элементов, воспринимающих
нагрузки от второй палубы и изгибающие моменты, возникающие
в местах пересечения окружностей, образующих овал, поскольку
под действием избыточного давления внутри пассажирской ка-
бины при полетах на большой высоте овальное сечение стремится
принять форму окружности. Кроме того, без значительного изме-
нения формы поперечного сечения рассматриваемых фюзеляжей
в них практически невозможно разместить вне пассажирской
кабины стандартные авиационные багажно-грузовые контейнеры
типа АБК-1,5 или аналогичные зарубежные стандартные контей-
неры. Трудно также обеспечить эвакуацию пассажиров из таких
фюзеляжей в соответствии с требованиями Норм летной годности,
252
www.vokb-la.spb.ru
Рис. 14.1. Схемы поперечных сечений фюзеляжей, исследовавшихся при проек-
тировании Ил-86:
а — двухпалубный вариант; б — однопалубный вариант о двумя раздельными пасса-
жирскими кабинами
особенно при вынужденной аварийной посадке самолета с двух-
палубной компоновкой пассажирского салона.
Для самолета на 350 пассажирских мест применение фюзеляжа
круглого сечения с размещением пассажиров на одной широкой
палубе значительно облегчало посадку и высадку пассажиров.
Относительно легко решалась и проблема аварийной эвакуации
пассажиров из такого фюзеляжа в пределах времени, регламенти-
руемого Нормами летной годности. В нижней части такого фюзе-
ляжа было возможно разместить стандартные контейнеры АБК-1,5
или оборудовать систему «багаж при себе плюс контейнеры»,
которую предполагалось применить на Ил-86 в соответствии
с требованием заказчика. Но самое главное преимущество круг-
лого фюзеляжа — это возможность создания в пассажирском
салоне нового, более высокого уровня комфорта, который уве-
личивает привлекательность широкофюзеляжного самолета для
пассажиров, повышает коэффициент пассажирозагрузки самолета
и его конкурентоспособность.
Размеры поперечного сечения цилиндрической части фюзе-
ляжа самолета Ил-86 были определены на основе выполнения
Целого ряда требований. Кроме получения оптимального сочетания
весовых и аэродинамических характеристик фюзеляжа с учетом
размеров оперения, высоты шасси и других геометрических
Данных (рис. 14.2), а также высокого уровня комфорта, выбранное
поперечное сечение должно было обеспечить возможно большее
число вариантов размещения кресел в ряду. При этом следовало
учитывать возможность дальнейшего развития Ил-86 — как уве-
личения его пассажировместимости, так и превращения в грузовой
вариант с размещением на верхней палубе универсальных авиа-
253
/77
Рис. 14.2. Выбор диаметра фюзеляжа Ил-86 (при постоянной массе коммерче-
ского груза)2
а _ фюзеляж диаметром 5,64 mJ б *-- фюзеляж диаметром 6,08 м; в — фюзеляж диаме-
тром 6,58 м
ционных поддонов и стандартных грузовых контейнеров. На
основе комплекса предварительных исследований для самолета
Ил-86 был выбран фюзеляж диаметром 6,08 м, позволивший уста-
новить девять кресел в одном поперечном ряду с двумя продоль-
ными проходами (рис. 14.3). Введение двух продольных проходов
обеспечило большие удобства для пассажиров и обслуживающего
персонала, поскольку ускорилось размещение пассажиров и
уменьшилось время, затрачиваемое на их обслуживание. При
проектировании Ил-86 ширину продольных проходов выбирали
с учетом опыта эксплуатации зарубежных широкофюзеляжных
самолетов. При эксплуатации самолетов типа Боинг 747, Лок-
хид L-1011 и Дуглас DC-10 продольные проходы между креслами
часто блокировались сервировочными тележками стюардесс. По-
этому ширина продольных проходов в пассажирских салонах
Ил-86 значительно больше, чем на аналогичных зарубежных
самолетах, и она обеспечивает передвижение пассажира по про-
254
www .vokb-la.spb.ru
Рис. 14.3. Схема поперечного сечения
цилиндрической части фюзеляжа само-
лета Ил-86
ходу при наличии в нем серви-
ровочной тележки. Кроме того,
параметры поперечного сечения
фюзеляжа Ил-86 определялись
также необходимостью примене-
ния на этом самолете новой си-
стемы транспортировки багажа
пассажиров и грузов по прин-
ципу «багаж при себе плюс кон-
тейнеры». Выбранные размеры
входных вестибюлей и стелла-
жей для багажа, а также поме-
щений буфета-кухни и багажно-грузовых отсеков, расположенных
на нижней палубе самолета, обеспечивали не только свободное раз-
мещение пассажирами своего багажа, загрузку поддонов, контейне-
ров типа АБК-1,5 и буфетно-кухонного снаряжения, но и более ком-
фортабельные, чем на других самолетах, условия для работы
обслуживающего персонала.
Размеры поперечного сечения фюзеляжа определили многие
особенности компоновки пассажирской кабины самолета Ил-86,
но наиболее сильное влияние на компоновку пассажирской ка-
бины самолета оказали предполагаемые условия его эксплуатации
и прежде всего требование всемерно упростить процедуры назем-
ного обслуживания пассажиров в аэропортах реализацией нового
подхода к решению проблемы транспортирования багажа пасса-
жиров и размещения его на самолете. Эта задача решалась в ком-
плексе с целым рядом других проблем (эксплуатационных, весо-
вых, аэродинамических). Так, в процессе предварительного про-
ектирования самолета Ил-86 сравнивались различные варианты
размещения багажа. Например, была проанализирована схема
хранения багажа каждым пассажиром непосредственно при себе,
т. е. рядом с креслом, что в данном случае, даже при двухпалубной
компоновке пассажирских салонов, длина фюзеляжа увеличи-
вается более чем на 3 м по сравнению с вариантом раздельного
размещения того же числа пассажиров и их багажа соответственно
на верхней и нижней палубах. Размещение багажа в пассажир-
ской кабине ведет также к значительным весовым потерям, оно
связано с опасностью повреждения элементов интерьера и быто-
вого оборудования салонов багажом, а также со значительными
трудностями аварийной эвакуации пассажиров.
Поэтому дальнейшие проработки различных вариантов компо-
новок пассажирских салонов самолета Ил-86 проводились уже
только на основе раздельного размещения пассажиров и багажа;
в результате был выбран вариант компоновки, сохранивший
255
www.vokb-la.spb.ru
сложившуюся традиционную схему размещения пассажиров, ба-
гажа и грузов и базирующийся на принципе «багаж при себе
плюс контейнеры» (рис. 14.4).
Основной особенностью этого варианта компоновки является
наличие на нижней багажно-грузовой палубе трех отсеков со
стеллажами. Имеются три встроенных в конструкцию самолета
трапа, ширина и угол наклона которых обеспечивают пассажирам
возможность входа в самолет с багажом, который затем разме-
щается на стеллажах багажно-грузовых отсеков. С верхней
пассажирской палубой эти отсеки связанв! внутренними одно-
пролетными лестницами, ширина которых обеспечивает двухряд-
ное движение пассажиров. Все три лестницы равномерно распре-
делены по длине пассажирской кабины, каждая из них ведет
в один (передний, средний и задний) пассажирский салон. Салоны
отделены друг от друга блоками буфетных стоек и поперечными
проходами к аварийным выходам. Размещение выходов лестниц
в пассажирские салоны увязано с размещением аварийных выхо-
дов, а размеры багажных отсеков — с пассажировместимостью
салонов. Таким образом, главной особенностью пассажирской
кабины самолета Ил-86 является ее условное разделение (лестни-
цами, блоками буфетных стоек и поперечными проходами к ава-
рийным выходам) на три отдельных пассажирских салона, равно-
мерно расположенных по длине фюзеляжа. Благодаря этому все
пассажиры самолета оказались сгруппированными в относительно
небольшие, легко обслуживаемые, а в случае необходимости
быстро организуемые к аварийной эвакуации группы. Наличие
двух продольных проходов ускоряет раздачу питания пассажи-
рам и обеспечивает свободное перемещение обслуживающего
персонала и пассажиров из любой точки кабины к креслам, туале-
там или аварийным выходам. В пассажирской кабине самолета
имеется по четыре аварийных выхода на каждом борту> которые
оснащены надувными двухдорожными трапами, обеспечивающими
аварийную эвакуацию пассажиров в два потока.
Принятая компоновка пассажирской кабины и багажно-гру-
зовых отсеков самолета Ил-86 с использованием системы «багаж
при себе плюс контейнеры» обеспечила самолету Ил-86 определен-
ные эксплуатационные преимущества. В частности, стало воз-
можным начать регулярную эксплуатацию самолета Ил-86 без
реконструкции существующих зданий аэропортов для увеличения
их пропускной способности и без внедрения специальных автома-
тизированных систем сортировки и транспортировки большого
количества багажа к местам их погрузки в контейнеры и выдачи
пассажирам после полета (по данным зарубежной печати, для
обслуживания широкофюзеляжных самолетов с системой транс-
портирования багажа в контейнерах стоимость модернизации
французского аэропорта Орли обошлась в 460 млн. долларов)
Кроме того, система «багаж при себе плюс контейнеры» значи-
тельно сократила время, затрачиваемое на оформление и по
256
Генеральный конструктор
Г. В. Новожилов
258
www.vokb-la.spb.ru
С. В. Ильюшин и дважды Ге-
рой Советского Союза летчик-
испытатель всех самолетов
его конструкции В. К. Кок-
кннаки
i
Г. В. Новожилов и Герой
Советского Союза летчик-ис-
пытатель Э. И. Кузнецов.
Слева от них А. В. Шапошни-
ков, справа — Р. П. Пап-
ковский и Г. Г. Муравьев
9*
259
С. В. Ильюшин и основной состав бюро эскизного проектирования (1942 г.).
Слева направо: первый ряд— В. М. Шейнин, Д. В. Лещинер, А. В. Советова,
С. В. Ильюшин, А. С. Жадаева, второй ряд — М. Р. Бездетко, С. Н. Черни-
ков, В. М. Германов
С. В. Ильюшин среди руководящего состава ОКБ (1948 г.). Слева направо: сидят
В. А. Федоров, Г. М. Литвинович, Е. И. Сайков, В. А. Борог, С. В. Илью-
шин, В. Н. Бугайский, А. Я- Левин, М. Ф. Астахов, стоят— Г. Л. Марков,
Д, А. Поликарпов, Б. В. Павловский, Н. Ф. Зотов, С. Н. Черников,
П. Н. Нистратов, Н. М. Максимов, Д. И. Коклин, Д. В. Лещинер, М. И. Ни-
китин
260
www.vokb-la.spb.ru
Г. Т. Береговой, С. В. Ильюшин, Г. В. Новожилов
С. В. Ильюшин и Г. В. Новожилов среди ветеранов ОКБ. Слева направо: сидят —
М. Ф. Астахов, Д. В. Лещинер. В. И. Смирнов, С. В. Ильюшин, Г. В. Ново-
жилов, Н. П. Столбовой, В. М. Шейнин, стоят — В. А. Борог, А. Я. Левин,
Г. М. Литвинович (1962 г.).
261
Лауреаты Ленинской премии, присужденной за создание самолета Ил-18. Слева
направо: Е. И. Санков, А. Я. Левин, В. Н. Семенов, С. В. Ильюшин,
В. М. Германов, В. А. Ворог (1960 г.)
С. В. Ильюшин среди конструкторов, удостоенных Ленинской премии за созда-
ние самолета Ил-62. Слева направо: В. Н. Овчаров, Д. В. Лещинер, В. И. Смир-
нов, С. В. Ильюшин, Я- А. Кутепов, Г. В. Новожилов, В. М. Шейнин (1970 г.)
262
www.vokb-la.spb.ru
Сотрудники ЦАГИ, принимавшие активное участие в создании самолетов
марки "Ил". Слева направо: академики Г. С. Бюшгенс, А. И. Макаревский,
Г. П. Свище в
В демонстрационном зале ЦАГИ (1942 г.) Слева направо: И. И. Остослав-
ский, С. В. Ильюшин, М. В. Келдыш
263
Самолет ДБ-3
Торпедоносец ДБ-ЗТ
264
www.vokb-la.spb.ru
Самолет ЦКБ-30 «Москва»
Поплавковый торпедоносец
ДБ-ЗТП
Самолет ДБ-3 с подвесной
десантной кабиной
265
Самолет ДБ-ЗФ (Ил-4)
Торпедоносец Ил-4Т
Высотный самолет Ил-4ТК
266
www.vokb-la.spb.ru
Самолет ДБ-4
Самолет Ил-6
267
Самолет Ил-22
Самолет Ил-28 У
268
www.vokb-la.spb.ru
Самолет Ил-46
Самолет Ил-54
269
Штурмовик ЦКБ-55
Штурмовик ЦКБ-57
Штурмовик Ил-2 (серийный)
270
www.vokb-la.spb.ru
Штурмовик Ил-2 с двигателем М-82
Ил-2 с пушками НС-37
271
272
Рис. 14.4. Компоновка самолета Ил-86:
1 — верхняя аварийная дверь (по четыре двери на каждом борту фюзеляжа); 2 — входной вестибюль, 3 — входн-я дверь; 4 — лестница для
кэ прохода на верхнюю палубу; 5 — задняя буфетная стойка, 6 — стеллаж для багажа «при себе»
w
www.vokb-la.spb.ru
грузку багажа пассажиров в самолет и его получение после по-
лета, при этом более чем в два раза уменьшились трудозатраты
на обслуживание пассажиров и сократилась численность обслу-
живающего персонала. Сокращается и время оборачиваемости
самолета Ил-86, непосредственно влияющее на экономическую
эффективность его эксплуатации, увеличивается реальная ско-
рость воздушного путешествия пассажиров, обеспечивается луч-
шая сохранность багажа, чем при существовавших до внедрения
Ил-86 способах его транспортирования.
Эксплуатационные преимущества, обеспечиваемые системой
«багаж при себе плюс контейнеры», особенно в упрощении про-
цедур сдачи и получения багажа и сокращении при этом потерь
времени пассажирами, неоднократно отмечались как зарубеж-
ными специалистами, так и пассажирами самолета Ил-86. Высо-
кой эксплуатационной эффективности самолета Ил-86 способ-
ствует и установка встроенных трапов, которые обеспечивают
эксплуатацию самолета Ил-86 на малооборудованных аэродромах
и значительно сокращают время стоянки самолета на земле, что
имеет важное значение для современного пассажирского самолета,
если учесть, что каждая минута стоянки такого самолета как
Боинг 747 оценивается в 100 долларов. Опыт эксплуатации само-
летов Ил-86 показал, что наличие системы «багаж при себе плюс
контейнеры» и встроенных трапов представляет особую ценность
для самолета, эксплуатирующегося на коротких и средних ли-
ниях: потери времени пассажиром на оформление багажа перед
полетом и на его получение после полета, которые на самолетах
с обычным способом транспортирования багажа соизмеримы
с временем полета по маршруту (а иногда и превышают его), на
самолете Ил-86 сведены к минимуму.
В процессе выбора схемы самолета на основе сравнительного
анализа и опыта, которым располагало конструкторское бюро,
для Ил-86 была выбрана схема низкоплана со стреловидным кры-
лом и четырьмя двигателями НК-86 с умеренной степенью двух-
контурности на пилонах под крылом (рис. 14.5).
Выбор аэродинамической компоновки самолета Ил-86 произ-
водился на основе комплекса теоретических и экспериментальных
исследований, направленных на получение высокого аэродинами-
ческого качества, потребных несущих свойств крыла для расчет-
ных условий базирования и нормируемых характеристик устойчи-
вости и управляемости во всех ожидаемых условиях эксплуатации.
В результате проводившихся совместно с ЦАГИ исследований
по выбору наивыгоднейшей аэродинамической компоновки крыла
для самолета Ил-86 удалось создать крыло со стреловидностью
35°, которое с фюзеляжем диаметром 6,08 м, отличающимся высо-
ким аэродинамическим совершенством, обеспечивает высокое аэро-
динамическое качество самолета на крейсерских скоростях полета,
соответствующих значению М = 0,82, а также на взлетно-поса-
дочных режимах.
274
www.vokb-la.spb.ru
При выборе типа взлетно-посадочной механизации крыла
также была проведена большая конструкторская и эксперимен-
(тальная работа, которая позволила выполнить жесткие требования
по обеспечению базирования самолета на относительно коротких
ВПП. Трудная задача создания эффективной взлетно-посадочной
механизации на относительно тонком стреловидном крыле еще
более усложнилась большим разнесением по размаху и сравни-
тельно близким к нижней поверхности крыла расположением
двигателей.
В процессе решения этой задачи на аэродинамических моделях
исследовались различные варианты взлетно-посадочной механи-
зации крыла, был проведен комплекс экспериментов по определе-
нию оптимального взаимного расположения элементов механиза-
ции и пилонов гондол двигателей. Наиболее значительный ре-
зультат дало небольшое изменение формы пилонов в месте их
стыковки с нижней поверхностью крыла, позволившее значи-
тельно увеличить эффективность предкрылков и всей системы
взлетно-посадочной механизации (рис. 14.6).
В результате проведенного комплекса исследовательских работ
Для самолета Ил-86 была выбрана взлетно-посадочная механиза-
ция, состоящая из предкрылков и трехщелевых закрылков с фи-
ксированным дефлектором и отклоняемым хвостовым элементом
без раздвижки звеньев, позволившая получить суа тах = 2,6 ... 2,7.
При решении технической задачи конструктору всегда при-
ходится искать оптимальный компромисс между удовлетворением
предъявляемых требований и возможностями, которыми он рас-
10'	275
a
Рис, 14.6. Влияние изменения формы пило-
нов гондол двигателей в месте их стыковки
с нижней поверхностью крыла на эффектив-
ность взлетно-посадочной механизации;
} — пилон гондолы с подрезкой; 2 — пилон гон-
долы без подрезки
полагает. Выполнение специальных,
иногда очень специфических, отвеча-
ющих определенным условиям экс-
плуатации, требований налагает от-
печаток на создаваемую конструкцию.
Так, для выполнения заданных усло-
вий эксплуатации самолета Ил-86 с
бетонированных аэродромов МГА
класса «Б» с покрытием по классу
«В» и g максимально допустимой приведенной одноколесной на-
грузкой не более 17 000 даН пришлось установить на Ил-86
специальное шасси, состоящее из трех основных опор. Это шасси
позволяет эксплуатировать самолет с ВПП, рассчитанных на
прием значительно более легких самолетов, таких, как, напри-
мер, самолет Ил-18. При этом не требуется никакой реконструк-
ции ВПП этих аэродромов.
Высокий уровень безопасности полетов самолетов Ил-86, их
комфортабельность, высокую эксплуатационную эффективность
и технологичность в производстве обеспечивают ряд конструктив-
ных решений, новизна которых подтверждена 130 авторскими
свидетельствами.
Надежность и безопасность полетов самолетов Ил-86 обеспе-
чивается: его рациональной аэродинамической компоновкой; мно-
гократным резервированием основных функциональных систем
самолета; использованием в гидросистеме негорючей жидкости;
применением топливной системы с топливными магистралями,
проложенными внутри баков; экономичной, потребляющей отно-
сительно мало электроэнергии, электроимпульсной противообле-
денительной системы, удаляющей лед путем создания импульсной
упругой деформации в обшивке защищаемых поверхностей пред-
крылков и носков хвостового оперения; наличием на самолете
комплексной системы обеспечения взрывопожарной безопасности
самолета и многими другими конструктивными решениями.
Самолет Ил-86 оснащен новейшими системами автоматического
управления и навигации, что позволяет экипажу из трех человек
осуществлять полеты с высокой регулярностью по внутрисоюзным
и международным авиатрассам в любых климатических и геогра-
фических условиях, в любое время года и суток.
Высокий уровень комфорта для пассажиров обеспечивается
удобством кресел, архитектурным и декоративно-художественным
оформлением интерьера пассажирских салонов, применением но-
вейшего бытового оборудования и прогрессивных форм обслужи-
276
vmw. vokb-la.spb.ru
вания пассажиров. Размещение основного оборудования буфетно-
кухонного комплекса под полом пассажирской кабины и буфетных
стоек на верхней палубе позволяет рационально использовать
площадь пассажирской кабины, быстро обслуживать буфет-
кухню. Применение сервировочных тележек ускоряет раздачу
питания пассажирам и значительно облегчает труд бортпровод-
ников.
В конструкции планера самолета Ил-86 также применено
много нового: прессованные и клееклепаные панели, крупно-
габаритные штампованные детали, сотовые конструкции, компо-
зиционные материалы, различные виды титанового крепежа, более
совершенные заклепки, новые методы упрочнения элементов
конструкции и многое другое. Все это потребовало разработки
и внедрения в серийное производство новых технологических
процессов. Всего при постройке самолета Ил-86 применено более
50 новых технологических методов.
Постройка первого опытного самолета Ил-86, проводившаяся
на основе широкой кооперации многих предприятий страны,
изготовлявших отдельные части самолета, его агрегаты и системы,
была завершена и 22 декабря 1976 г. экипаж, возглавляемый
заслуженным летчиком-испытателем СССР, Героем Советского
Союза Э. И. Кузнецовым, выполнил на Ил-86 первый полет.
В июне следующего года опытный самолет Ил-86 совершил
перелет в Париж и был показан на 32-м Международном салоне
по авиации и космосу в аэропорту Ле-Бурже, где привлек боль-
шое внимание и получил высокую оценку зарубежных авиацион-
ных специалистов.
Заводские испытания самолета Ил-86 были успешно завер-
шены 22 сентября 1978 г., на три месяца раньше срока. В про-
цессе их проведения были определены летно-технические харак-
теристики самолета и достигнута скорость полета, эквивалентная
числу М = 0,93, оценены характеристики устойчивости и управ-
ляемости самолета, которые были проверены также и на больших
углах атаки, на 11° превышавших угол атаки, установленный
Для нормальной эксплуатации самолета. Заводские испытания
позволили также определить характеристики двигателей НК-86
в полетах на различных режимах, оценить работу систем силовой
установки, систем и оборудования самолета.
После окончания заводских испытаний наступил другой важ-
нейший этап реализации программы создания самолета Ил-86 —
его государственные и эксплуатационные испытания, завершив-
шиеся сертификацией самолета — установлением соответствия
Ил-86 требованиям Норм летной годности гражданских самолетов
СССР. Работа по сертификации самолета выполнялась с самого
начала проектирования Ил-86, она велась на всех этапах создания
и испытаний самолета. Эта работа включала в себя выполнение
Разнообразных испытаний и расчетов, создание новых моделей
и стендов, всесторонние исследования аэродинамических, проч-
277
костных, аэроупругих и динамических характеристик самолета,
проведение лабораторных, стендовых и летных испытаний, вы-
явление пределов работоспособности отдельных систем и агрегатов
самолета. Сертификация Ил-86 позволила шаг за шагом, элемент
за элементом просмотреть, проанализировать и испытать всю
конструкцию самолета и в конечном итоге подтвердить полное
соответствие Ил-86 жестким и всеобъемлющим требованиям Норм
летной годности.
Государственные испытания показали, что создан самолет,
обладающий высокой эксплуатационной эффективностью: по срав-
нению с другими ныне эксплуатирующимися на авиалиниях
средней протяженности пассажирскими самолетами Ил-86 обес-
печивает существенное снижение эксплуатационных расходов
и экономит значительное количество топлива. Поступив на экс-
плуатационные испытания, самолеты Ил-86 провели в небе сотни
часов и налетали многие тысячи километров.
Обширная программа сертификационных летных и эксплуата-
ционных испытаний самолета Ил-86 выходила за рамки испытаний
конкретного типа самолета. В процессе выполнения этой про-
граммы создавалась новая методика испытаний пассажирских
самолетов — выявлялись виды необходимых испытаний, их
объемы, разрабатывались согласованные программы испытаний,
впервые была практически реализована комплексная программа
испытаний самолета на отказобезопасность.
Рейсом Москва — Ташкент 26 декабря 1980 г. открылась регу-
лярная эксплуатация самолета на воздушных линиях страны.
В истории самолета Ил-86 начался новый этап, который, без
сомнения, стал и качественно новой вехой в развитии советской
гражданской авиации. В течение 1981 г. самолеты Ил-86 были
внедрены в эксплуатацию сразу на нескольких внутренних и
международных воздушных линиях. Высокие летно-технические
данные самолета Ил-86 получили и международное признание.
В сентябре 1981 г. на серийном самолете Ил-86 экипаж заслу-
женного летчика-испытателя СССР, Героя Советского Союза
Г. Волохова установил 18 мировых рекордов- с коммерческим
грузом 35, 40, 50, 60 и 65 т самолет развил среднюю скорость
971 км/ч на замкнутом маршруте протяженностью 2000 км, а с ком-
мерческим грузом от 35 до 80 т самолет летел со скоростью около
956 км/ч по замкнутому маршруту протяженностью 1000 км.
Достигнутые в рекордных полетах увеличения максимальной
взлетной массы и массы коммерческого груза самолета Ил-86
позволяют выявить потенциальные возможности конструкции
самолета, изучить поведение самолета с большой полетной массой
в воздухе и в сочетании с опытом регулярной эксплуатации на
воздушных линиях использовать полученные в рекордных полетах
данные для дальнейшего развития самолета, расширения области
его применения, как это уже неоднократно делалось на самолетах
Ил-18, Ил-62 и Ил-76.
278
www.vokb-la.spb.ru
15.	ШИРОКО ФЮЗЕЛЯЖНЫЙ
ДАЛЬНИЙ ТУРБОРЕАКТИВНЫЙ
САМОЛЕТ Ил-96-300
В первой половине 1970-х гг., одновременно
с созданием первого отечественного широкофюзеляжного самолета
большой пассажировместимости Ил-86, в ОКБ имени С. В. Илью-
шина развернулись проектно-исследовательские работы по
широкофюзеляжному дальнему магистральному пассажирскому
самолету. Необходимость создания такой машины определялась
постоянным увеличением объема пассажирских перевозок на
авиалиниях большой протяженности как в Советском Союзе,
так и во всем мире. В соответствии с ростом объема перевозок
стал возрастать и парк дальних пассажирских самолетов, причем
у зарубежных авиакомпаний значительную часть этого парка
составили широкофюзеляжные самолеты большой пассажиро-
вместимости, которые при выполнении продолжительных дальних
полетов предоставляют своим пассажирам значительно более
высокий уровень комфорта, чем ранее созданные узкофюзеляжные
дальние пассажирские самолеты. Кроме того, внедрение в экс-
плуатацию широкофюзеляжных дальних пассажирских самолетов
способствовало и разгрузке аэропортов крупных городов за счет
сокращения числа рейсов, уменьшения времени ожидания на
взлет или на посадку при нахождении самолета, соответственно,
на ВПП или в воздушном пространстве аэропорта.
С появлением высококомфортабельных дальних широкофюзе-
ляжных самолетов узкофюзеляжные пассажирские самолеты стали
неконкурентоспособными на основных магистральных трассах
и их пришлось переводить на дальние воздушные линии с не-
большими пассажиропотоками. Анализ, проведенный в середине
1970-х гг., показал, что к концу 1980-х гг. рост объема пассажир-
ских перевозок на дальних воздушных линиях СССР также по-
требует наличия в парке дальних самолетов Аэрофлота широко-
фюзеляжных самолетов большой пассажировместимости.
Первоначально предполагалось, что отечественный дальний
широкофюзеляжный самолет будет являться дальнейшим разви-
тием самолета Ил-86 и сохранит максимально возможную кон-
структивную общность с ним. В соответствии с таким подходом
новый самолет, получивший обозначение Ил-86Д («дальний»),
имел одинаковую с Ил-86 конструкцию фюзеляжа, оперения,
основных бортовых функциональных систем. Это позволяло сокра-
тить сроки создания новой машины, быстро внедрить ее в серийное
производство параллельно с производством самолета Ил-86 и
Упростить техническое обслуживание Ил-86 и Ил-86Д в эксплу-
атации. От своего предшественника Ил-86Д отличался только
площадью крыла и новыми двигателями с большой степенью
Двухконтурности и малыми удельными расходами топлива на
крейсерских режимах полета (рис. 15.1, а).
279

Рис. 15.1. Развитие проектов самолета Ил-96-300|
Номер рисунка . .	. .	а	б	в
Самолет		. . Ил-86Д	Ил-96	Ил-96-300
Площадь крыла, м2	. .	470	387	350
Удлинение крыла .	8,5	9,0	9,5
Длина фюзеляжа, м	. .	56,1	56,1	51,1
Число двигателей .	. .	4	4	4
Взлетная тяга, тс .	. .	20,85	18,0	16,0
Разразившийся в середине семидесятых годов «энергетический
кризис», связанный с резким, скачкообразным возрастанием цен
на нефть и, соответственно, на производимые из нее различные
углеводородные топлива, в том числе и на авиационный керосин,
заставил конструкторов пассажирских самолетов обратить особое
внимание на снижение расходов топлива вновь создаваемыми
самолетами.
Именно в это время в процессе проектирования пассажирских
самолетов, помимо общепринятого тогда критерия оценки эффек-
тивности эксплуатации пассажирского самолета как транспорт-
ного средства по себестоимости пассажиро-километра, вводится
и такой критерий оценки, как показатель топливной эффективно-
сти вновь проектируемого самолета — расход топлива на пере-
возку одного пассажира на дальность в один километр, опре-
деленный при полете самолета с рассматриваемой пассажиро-
вместимостью на соответствующую этой пассажировместимости
техническую дальность полета. Оценка уровня технического
совершенства вновь создаваемого пассажирского самолета по
критерию топливной эффективности становится одной из главных.
Анализ составляющих этого критерия показал, что наибольшее
влияние на расход топлива пассажирским самолетом оказывают
четыре основных фактора: уровень аэродинамического совер-
шенства самолета, уровень его весового совершенства, уровень
технического совершенства двигателей, определяемый величиной
расхода топлива двигателями на крейсерском режиме полета,
массой двигателя, его миделем, высотно-скоростными и дроссель-
ными характеристиками, а также пассажировместимость самолета
280
www.vokb-la.spb.ru
Оценка различных проектов пассажирских самолетов по крите-
рию топливной эффективности убедила в том, что для обеспечения
минимальных расходов топлива в эксплуатации необходимо по-
новому подойти ко многим проектно-конструкторским решениям,
выбранным для этих машин. В частности, было доказано, что
топливную эффективность Ил-86Д можно значительно улучшить
за счет реализации результатов ряда новых научных исследова-
ний, проведенных в ЦАГИ, применения новых, разработанных
в ОКБ имени С. В. Ильюшина, проектно-конструкторских реше-
ний, повышающих аэродинамическое и весовое совершенство
самолета.
В соответствии с этим в конце 1970-х гг. был разработан проект
дальнего широкофюзеляжного пассажирского самолета Ил-96
с Т-образным хвостовым оперением (рис. 15.1, б). В проекте
использовался опыт проектирования самолетов Ил-86 и Ил-86Д.
Уровень технического совершенства Ил-96 был повышен по
сравнению с самолетом Ил-86Д, в основном, за счет применения
нового крыла с большим удлинением и с новыми «суперкритиче-
скими» профилями, которые позволили при той же, что и у Ил-96
крейсерской скорости, соответствующей значению М = 0,8, умень-
шить на самолете Ил-86 стреловидность крыла до 30°, увеличить
его относительную толщину, а следовательно, и снизить массу
этого крыла.
Однако быстрое развитие авиационной техники — достижения
в области аэродинамических исследований, разработки новых
двигателей, бортового оборудования и систем, в том числе систем
автоматического управления самолетом с широким использова-
нием бортовых цифровых ЭВМ на новой элементной базе, появле-
ние металлических сплавов и неметаллических материалов с более
высокими физико-механическими свойствами, создание про-
грессивных технологических процессов — заставляло конструк-
торов постоянно пересматривать прогнозируемые уровни техни-
ческого совершенства проектируемых самолетов, характеризуемые
величиной расхода топлива на пассажиро-километр, и создавать
новые пассажирские самолеты с учетом всех тех новых достижений
в авиационной науке и технике, которые могли быть реализованы
не только в ближайшем, но и в довольно отдаленном будущем.
Такой подход определил перед проектировщиками отечествен-
ного дальнего широкофюзеляжного пассажирского самолета по-
становку новой, технически очень сложной задачи: спроектиро-
вать самолет с очень высоким уровнем технического совершенства
на основе новейших научно-технических достижений, ранее не
использовавшихся при создании пассажирских самолетов. Новый
подход к решению проблемы создания дальнего широкофюзеляж-
ного пассажирского самолета потребовал отказаться при его
разработке от применения агрегатов планера и систем с самолета
Ил-86 и создавать совершенно новый самолет Ил-96-300 с исполь-
зованием новых проектно-конструкторских решений, направ-
281
ленных в первую очередь на повышение аэродинамического совер-
шенства самолета, снижение его массы, обеспечение простоты
технического обслуживания машины в эксплуатации.
Одновременно было выдвинуто требование об оснащении двух
самолетов нового поколения—дальнего Ил-96-300 (рис. 15.1, в)
и самолета средней дальности Ту-204 — единым унифицированным
двигателем ПС-90 с большой степенью двухконтурности и низким
крейсерским удельным расходом топлива. Двигатель был создан
под руководством Генерального конструктора П. А. Соловьева
и должен был иметь взлетную тягу 16 тс и удельный расход то-
плива 0,58 кг/(кгс-ч).
Самолет Ил-96-300 разрабатывался по техническим требова-
ниям /Министерства гражданской авиации СССР, отражающим
перспективы роста объема пассажирских перевозок на дальних
воздушных линиях Аэрофлота. Эти требования оказали значи-
тельное влияние на компоновочные и конструктивные особенности
самолета Ил-96-300, определили его основные технические харак-
теристики.
В соответствии с требованиями МГА самолет Ил-96-300 пред-
назначен для перевозки пассажиров, их багажа, почты и грузов
на магистральных воздушных линиях протяженностью 4000 ...
11 000 км.
Основные параметры самолета Ил-96-300 определили как тре-
бования по перевозке коммерческой нагрузки 30 и 15 т на прак-
тическую дальность 9000 и 11 000 км с крейсерской скоростью
850 ... 900 км/ч на высоте 9000 ... 12 000 м, так и условия базиро-
вания, в соответствии с которыми Ил-96-300 должен эксплуати-
роваться с существующих аэродромов, предназначенных для
приема дальних магистральных самолетов и имеющих длину ВПП,
равную 3200 м. Расчетные оценки показали, что для выполнения
указанных требований наиболее оптимальным является самолет,
выполненный по традиционной схеме свободнойесущего моно-
плана с низкорасположенным крылом площадью 350 м2, обычным
хвостовым оперением и двигателями ПС-90АН, установленными
на пилонах под крылом (рис. 15.2). С целью снижения лобового
сопротивления гондол двигателей, потерь тяги и, в конечном
итоге, для уменьшения крейсерского удельного расхода топлива,
гондолы двигателей Ил-96-300 имеют плавные, а не ступенчатые
внешние обводы, характерные для гондол двигателей с большой
степенью двухконтурности, которые устанавливались до этого
на отечественных и зарубежных самолетах. И хотя выигрыш от
гондол такой формы сравнительно невелик, он выражается весьма
существенной экономией топлива при выполнении дальних по-
летов.
По своему внешнему виду Ил-96-300 напоминает Ил-86
(рис. 15.3), однако в его параметры, конструкцию планера, функ-
циональные системы, бортовое оборудование внесены, как уже
отмечалось, принципиальные нововведения, реализованы но-
282
Рис. 15.2. Общий вид самолета Ил-9в-300
вейшие научно-технические достижения. Это обеспечивает
значительно большую дальность полета самолета Ил-96-300 по
сравнению с другими дальними самолетами, созданными в ОКБ
имени С. В. Ильюшина (рис. 15.4), и качественно новые характе-
ристики эффективности самолета — минимальный расход топлива
на пассажиро-километр у Ил-96-300 в два раза меньше, чем у даль-
него самолета Ил-62М. Максимальная взлетная масса самолета
Ил-96-300 практически одинакова с массой серийных самолетов
Ил-86 и равна 216 т, а поднимаемая им максимальная коммер-
ческая нагрузка достигает 40 т. Развитие внешних форм дальних
самолетов «Ил» представлено на рис. 15.5, а.
Одной из особенностей развития мировой гражданской авиации
является появление практически у каждого типа пассажирского
самолета многочисленных модификаций, как правило, с большей
7150
7200
Рис. 15.3. Сравнение контуров
общих видов самолетов:
/ - Ил-86 (S р)= 330 м*. X =
= 35°); 2 - Ил-96-300 (S ~
х л и» XX и
— 350 м«, % = 30°)
..qqq.
51150
56100
08060
51660
283
Практическая дальность, км
Рис. 15.4. Коммерческая нагрузка —
практическая дальность полета самолетов
марки «Ил»В
/ — самолет Ил-18Д с двигателями АИ-20М;
2 — самолет Ил-62М с двигателями Д-30К.У;
3 — самолет Ил-86 с двигателями НК-86
4 — самолет Ил-96-300 с двигателями ПС-90АН
пассажировместимостью, увели-
ченной дальностью полета, при-
способлениями для грузовых и
смешанных грузо-пассажирских
перевозок. Выбранные параметры
самолета Ил-96-300, особенно
аэродинамические характеристики его крыла, позволяют с отно-
сительно небольшими затратами получать значительный эконо-
мический эффект при создании различных вариантов самолета
Ил-96-300, отвечающих разнообразным требованиям эксплу-
атирующих организаций.
Пассажиры Ил-96-300 (рис. 15.5, б) размещаются в фюзеляже,
имеющем такой же, как и у Ил-86 наружный диаметр, равный
6,08 м, но меньшую на 5,5 м длину. Предусматриваются самые
различные варианты компоновки пассажирских салонов самолета
Ил-96-300: смешанные варианты на 235 и 262 пассажирских места
с креслами первого класса, салонами повышенного комфорта
и туристского класса; вариант на 300 пассажирских кресел турист-
ского класса и др. Основным является вариант на 300 пассажир-
ских мест. Кресла туристского класса выполнены в виде трех-
местных блоков и установлены с шагом 870 мм по девять кресел
в одном поперечном ряду с двумя продольными проходами шири-
ной 550 мм между блоками кресел. Пассажиры размещаются
в двух салонах: 66 человек в переднем и 234 человека в заднем
(рис. 15.6).
Для пассажирских салонов разработано мягкое, рассеянное
освещение, интерьер имеет современную отделку. Салоны осна-
щены видеозвуковой системой, разнообразным пассажирским,
буфетно-кухонным, санитарно-гигиеническим и аварийно-
спасательным оборудованием. Каждое пассажирское кресло имеет
регулируемую по наклону спинку и откидывающиеся подлокот-
ники, индивидуальный столик, вентилятор, наушники для про-
слушивания музыкальных программ, кнопку вызова бортпровод-
ника. Часто расположенные окна со шторками-светофильтрами
предоставляют пассажирам хороший обзор. Буфетно-кухонный
комплекс, расположенный на нижней палубе, и верхние буфетные
стойки обеспечат пассажиров и экипаж двухразовым питанием
при продолжительном полете.
На самолете предусмотрена установка восьми туалетов. Ком-
поновка туалетов и их оборудование — такие же, как и на Ил-86.
Пассажирские салоны Ил-96-300 оборудованы постоянными гарде-
робами, рассчитанными на эксплуатацию в летнее время года.
284
t
www.vokb-la.spb.ru
Рис. 15.5. Эволюция внешних
лет:
а - пид сбоку; б — вид в плане;
форм пассажирских самолетов «Ил> за тридцать
/ _ Ил-18Д; 2 - Ил-62М; 3 - Ил-86; 4 - Ил-96-300
285
Вход
Туристский класс
Шаг установки кресел-810 мм Аварийный
88 пест <	места	k
Я5®=^ИИИЯПВВШМШвЖ?ж
§в@@@0§@ГИВВИИМММЕИввеввоо J4
буфет
О)
Смешанный Вариант
Деловой класс Туристский класс
ЧОмест	/7J места
। - 900пн	-610 мм
у ВМВрг ввоввв! АЙОВОВООВЙЙВВиМОООиГтп
й SOD a jza BBBGBDOOOBBODOUcooQ'®» г (!И
ЦдвюШв.ааввв1оВ0ВВ00ВВВ1В0иР0Р0[1ОВЭ^'
Гардероб * буфет Переставная
перегородка
I класс
22 песта
Шаг кресел -1070мм
i"*'i
1 класс
класс
V
Рис. 15.6. Компоновка пассажирских салонов самолета Ил-0^-300:
а — вариант компоновки на 300 пассажирских мест в туристском классе; б — вариант
компоновки на 235 пассажирских мест в смешанном классе (I класс, деловой и туристский
классы)
В холодное время года в салонах будут установлены дополнитель-
ные гардеробы (на месте снятых нескольких пассажирских кресел)
Два больших грузовых отсека на нижней палубе оборудованы
для быстрой погрузки и выгрузки грузов в стандартных багажных
и грузовых контейнерах АБК-1,5. В переднем отсеке размещаются
шесть контейнеров, а в заднем — десять. При полной занятости
кресел в девяти контейнерах будет перевозиться багаж пассажи-
ров, а в оставшихся семи — грузы и почта. В отсеки могут быть
также помещены пакетированные грузы и грузы на поддонах,
которые широко используются при эксплуатации современных
широкофюзеляжных самолетов.
Третий грузовой отсек предназначен для перевозки так назы-
ваемых штучных грузов. Для погрузки и выгрузки предполагается
использовать стандартное для международных аэропортов назем-
ное оборудование.
Компоновка на 235 пассажирских мест (см. рис. 15.6) отли-
чается от основного варианта наличием двух передних салонов:
салона первого класса на 22 высококомфортабельных пассажир-
ских места с шагом установки кресел, равным 1020 мм, и салона
«бизнес-класса» — делового класса на 40 пассажирских мест
с уровнем комфорта ниже, чем в первом, но более высоким, чем
в салоне туристского класса. Для обслуживания пассажиров
первого класса и делового класса устанавливается дополнительное
буфетно-кухонное оборудование на верхней палубе между поме-
щениями двух передних салонов.
286
www.vokb-la.spb.ru
Требуемое аэродинамическое совершенство Ил-96-300 обеспе-
чивается внедрением большого количества различных меропри-
ятий, разработанных совместно с ЦАГИ. Работы по улучшению
аэродинамики велись как в направлении совершенствования аэро-
динамической компоновки самолета, так и по пути внедрения
новых конструктивных и технологических решений, приведших
к улучшению качества внешней поверхности. По всей поверхности
самолета применены заклепки с потайными головками.
На основе обширных исследовательских и экспериментальных
работ для Ил-96-300 спроектировано крыло большого удлинения
с суперкритическими профилями и с вертикальными законцов-
ками, повышающими его аэродинамическое качество. Проведены
значительные работы по улучшению местной аэродинамики (со-
пряжению крыла с фюзеляжем, сочленению крыла с пилонами
мотогондол, обтекателями рельсов закрылков), подобраны опти-
мальные формы мотогондол, различных надстроек. Приняты
меры к уменьшению различных щелей между неподвижными и
подвижными поверхностями, где возможно, щели герметизиро-
ваны. Количество продольных и поперечных стыков на поверх-
ности крыла сокращено до минимума. Крыло оснащено эффектив-
ной взлетно-посадочной механизацией, состоящей из предкрылков
вдоль всего его размаха, внутреннего двухщелевого и наружного
однощелевого закрылков. На крыле также установлены органы
поперечного управления: внутренний элерон и интерцепторы.
Внешние элероны работают только с активными системами и в по-
перечном управлении не участвуют.
Повышению аэродинамического качества способствует также
специальная программа выработки топлива, которая предусма-
тривает его задержку в консольных баках, что обеспечивает полет
на задних центровках и уменьшает балансировочное сопротивле-
ние самолета.
Проведена большая работа по оптимизации режимов Ил-96-300
при наборе высоты, крейсерском полете, снижении и заходе на
посадку. Повышению топливной эффективности способствует и
оптимальное согласование характеристик самолета и его функ-
циональных систем с двигателем, в частности уменьшение отбора
мощности и воздуха от двигателей, для чего, например, в системе
кондиционирования применяется рециркуляция (повторное ис-
пользование) воздуха в кабине.
Весовая эффективность пассажирского самолета во многом
определяется массой планера, функциональных систем, бортового
оборудования и комплектующих изделий, зависящей от совер-
шенства конструкции и технологии, от объема применения новых
материалов и т. д. Весовая эффективность является также след-
ствием реализации большого числа самых различных новшеств,
объем которых возрастает с каждым следующим поколением,
особенно у самолетов, которые будут введены в эксплуатацию
в начале 1990-х гг. К этим новшествам относятся более прочные
287
металлические сплавы, неметаллические материалы (в том числе
композиционные), усовершенствованные крепежные детали,
длинномерные полуфабрикаты и многое другое. Снижению
массы Ил-96-300 способствует и применение при его создании
средств электронно-вычислительной техники. В конструктор-
ском бюро широко практикуется активный диалог конструктора
с ЭВМ. Благодаря этому конструктор освобождается от рутинной
работы, он уделяет основное время разработке и оценке большого
количества вариантов, выбору оптимального решения.
Необходимость обеспечения минимальной массы планера,
прежде всего крыла и фюзеляжа, при безусловной надежности и
высоком ресурсе определила применение новых методов анализа
напряженно-деформированного состояния конструкции. Они мо-
гут быть использованы только с помощью ЭВМ. Для получения
ясной картины напряженно-деформированного состояния кон-
струкции на ранней стадии проектирования и максимальной точ-
ности прогнозирования напряжений была разработана матема-
тическая прочностная модель планера Ил-96-300. Это позволило
обеспечить наиболее рациональное распределение материала по
конструктивным элементам планера в зависимости от действую-
щих нагрузок и допускаемых напряжений, а в итоге — снизить
массу и обеспечить получение заданного ресурса.
Решению задачи достижения минимальной массы способствует
применение на самолете Ил-96-300 активного управления —
системы повышения ресурса и системы демпфирования упругих
колебаний крыла.
Большое внимание уделялось также снижению массы функцио-
нальных систем, бортового оборудования и, особенно, комплек-
тующих изделий. Системы и бортовое оборудование вносят значи-
тельный вклад в достижение высокого уровня надежности и тех-
нического совершенства самолета. На Ил-96-300 они значительно
более совершенны и надежны по сравнению с ныне находящимися
в эксплуатации самолетами. Это дает возможность значительно
снизить массу самолета Ил-96-300, повысить уровни автомати-
зации и безопасности полета, эффективность эксплуатации. К ним
относятся, в частности, комплексная система выдачи информации
экипажу о работе всех систем с цветным изображением на диспле-
ях кабины экипажа, новая электродистанционная система управ-
ления самолетом «по усилиям», автоматизированная система
управления взлетно-посадочной механизацией, уже упомянутая
система кондиционирования.
Новый бортовой комплекс пилотажно-навигационного обо-
рудования обеспечит практически полную автоматизацию самоле-
товождения в сложных метеорологических условиях над любыми
районами земного шара и выполнение автоматической посадки
в условиях категории ША ИКАО. Наличие на Ил-96-300 такого
бортового комплекса позволит осуществлять управление самолетом
летным экипажем из трех человек: командира воздушного судна,
288
www.vokb-la.spb.ru
второго пилота и бортинженера.
Применение высокоавтоматизированных систем и наличие в
экипаже всего трех человек определили особенности компоновки
пилотской кабины. Главной задачей при ее разработке было сни-
зить утомляемость пилотов при длительной работе, повысить
надёжность, безопасность и регулярность полетов. Как и на Ил-86,
здесь применен хорошо зарекомендовавший себя в эксплуатации
принцип впередсмотрящего экипажа, размещенного в единой
группе, при котором обеспечивается взаимоконтроль и взаимо-
помощь между его членами. Все средства отображения информации
и органы управления размещаются в доступных и обозримых
местах. Такой подход потребовал объединения отдельных сигна-
лизаторов, индикаторов и органов управления в единую много-
функциональную информационно-управляющую систему, обе-
спечивающую выдачу сигналов (световых, звуковых, речевых),
отображение параметров пилотажно-навигационного комплекса,
силовой установки и самолетных систем, а также управление ра-
ботой систем и бортового оборудования.
Использование на Ил-96-300 многоканальных резервированных
систем с автоматическим отключением или переключением неис-
правных каналов в основном освобождает экипаж от каких-либо
действий при возникновении отказов. Система отображения ин-
формации оповещает экипаж о происшедшем отказе и лишь в не-
которых случаях экипажу необходимо продублировать вручную
работу автоматики. Только в отдельных случаях, когда несвое-
временное включение или выключение наиболее ответственных
систем (двигателей, второй и третьей очереди пожаротушения)
может существенно влиять на безопасность полета, автоматика
не используется и принятие решения возлагается на экипаж.
На самолете Ил-96-300 вся информация о работе бортовых
систем, а также индикация данных, необходимых для пилотирова-
ния и навигации объединены в единую систему отображения ин-
формации, основой которой являются две подсистемы — экран-
ной индикации и комплексной информационной сигнализации.
Система экранной индикации входит в состав пилотажно-на-
вигационного комплекса и ее основными средствами представле-
ния информации экипажу являются четыре цветных экранных
индикатора на электронно-лучевых трубках по краям приборной
Доски, два из которых предназначены для командира корабля и
два —для второго пилота (рис. 15.7). Каждая пара этих индика-
торов состоит из комплексного пилотажного индикатора и комп-
лексного индикатора навигационной обстановки, которые предо-
ставляют экипажу информацию, необходимую для пилотирова-
ния самолета и навигации.
Индикаторы комплексной информационной системы сигнали-
зации расположены в средней части приборной доски (gm. рис. 15.7).
Правый экран предназначен, в основном, для индикации парамет-
ров работы двигателей, а левый — для сигнальной информации.
289
о)
б)
Рис. 15.7. Сравнение пилотских досок самолетов;
а — Ил-96-300; б — Ил-86 1 — пульт вычислителя системы управления полетом; 2 —
комплексный пилотажный индикатор, 3 — комплексный индикатор навигационной об-
становки; 4 — комплексная информационная система сигнализации; 5 — приборы кон-
троля работы силовой установки
Кроме того, имеется возможность ручного вызова на каждый из
этих экранов любой информации, которой располагает система.
Она имеет запоминающие устройства, которые позволяют после
полета выдать на экраны информацию об отказах и неисправностях
бортовых систем, имевших место во время полета. Для оператив-
ного документирования отказов и неисправностей на борту са-
молета имеется печатающее устройство, которое в случае необ-
ходимости выдает бланк с перечнем отказавших в полете систем
и агрегатов для наземного обслуживающего персонала и экипажа.
Новый бортовой пилотажно-навигационный комплекс и систе-
ма отображения информации значительно снижают утомляемость
экипажа самолета Ил-96-300 в длительных дальних полетах.
Сравнение досок пилотов самолета Ил-86 с многочисленными при-
борами и Ил-96-300 с шестью экранными индикаторами не требует
комментариев.
Одной из главных задач создания безопасного и надежного
пассажирского самолета является проблема разработки конструк-
ции планера, обеспечения его прочности, ресурса и живучести
при минимальной массе.
Фюзеляж самолета Ил-96-300 как бы продолжает эволюцию
фюзеляжей самолетов «Ил», размеры поперечных сечений которых
определялись их пассажировместимостью (рис. 15.8). Он имеет
одинаковый с самолетом Ил-86 диаметр, но меньшую на 5 м длину
из-за уменьшения числа пассажирских мест по сравнению с Ил-86.
Конструкция фюзеляжа Ил-96-300 существенно изменена для
повышения его надежности и обеспечения безопасности при пов-
290
mw.vokb-la.spb.ru
Рис. 15.8. Изменение диаметра фюзеляжей самолетов <Ил> в зависимости от их
пассажировместимости
реждении, уменьшения скорости роста трещин, обеспечения за-
данного ресурса, снижения массы, улучшения качества наружной
поверхности и технологичности конструкции при изготовлении
в производстве.
Конструкция силового кессона крыла разработана с исполь-
зованием монолитно-сборных панелей с более высоким, чем на
Ил-86, уровнем расчетных напряжений при обеспечении требуе-
мой прочности, ресурса и живучести. Это достигнуто путем при-
менения в конструкции панелей новых материалов как с повы-
шенными характеристиками вязкости разрушений, малоцикловой
усталости, с низкими скоростями роста трещин, так и высоко-
прочных, с повышенной прочностью на разрыв и хорошими уста-
лостными характеристиками. Для сокращения числа продольных
и поперечных стыков, являющихся основным источником уста-
лостных трещин, в конструкции планера самолета Ил-96-300
применяются длинномерные и широкие полуфабрикаты. Другой
особенностью крыла самолета Ил-96-300 является большой объем
применения сотовых конструкций. Из них изготавливаются но-
совая и хвостовая части крыла, створки отсеков шасси, различные
элементы механизации крыла: воздушные тормоза, интерцепторы,
элероны, часть закрылков.
Горизонтальное оперение Ил-96-300 сохранено таким же, как
У самолета Ил-86, а площадь вертикального оперения возросла
за счет увеличения его высоты на 1,5 м по сравнению с Ил-86.
Необходимость увеличения площади вертикального оперения обу-
291
словлена требованием обеспечения путевой устойчивости при от-
казе одного двигателя.
Шасси самолета Ил-96-300 состоит из трех основных опор,
расположенных сзади центра масс самолета, и передней опоры,
расположенной в носовой части фюзеляжа.
Применение на самолете трех основных опор с двенадцатью
колесами вызвано необходимостью базирования самолета на аэро-
дромах Министерства гражданской авиации с искусственным по-
крытием, соответствующим определенной категории нормативной
нагрузки. Каждая из трех основных опор будет снабжена четырех-
колесной тележкой с тормозными колесами, а передняя опора
будет иметь два нетормозных колеса. Все четырнадцать колес
имеют одинаковые размеры 1300 х480 мм и давление в пневмати-
ках 11,5 кг/см2.
Система управления самолетом Ил-96-300 принципиально от-
личается от ранее применявшихся систем управления пассажир
ских самолетов. Ее главная особенность — использование элект-
родистанционного способа передачи командных сигналов от поста
управления к исполнительным механизмам.
В продольном и поперечном каналах системы управления ру-
лями высоты, внутренними элеронами и сблокированными с эле-
ронами внутренними секциями интерцепторов управляет электро-
дистанционная («по усилиям») система, обеспечивающая автома-
тическую загрузку рычагов управления в совместной работе
с механической проводкой управления. На случай отказа основ-
ной электродистанционной проводки в продольном канале имеется
дублирующая механическая проводка. Внешними интерцепторами
управляет только электродистанционная («по положению») си-
стема и полностью отсутствует дублирующая механическая про-
водка управления.
Принцип действия электродистанционной системы управления
«по усилиям» заключается в том, что сигналы с датчиков усилий,
установленных на рычагах управления, передаются по проводам
на электрогидравлические рулевые машины, штоки которых пере-
мещаются пропорционально величинам усилий, приложенных
к рычагам управления. Штоки рулевых машин механической про-
водкой связаны с золотниками бустеров, отклоняющих рулевые
поверхности. В случае использования электродистанционной
системы управления «по положению» величина командного сиг-
нала зависит от величины отклонения поста управления.
Поскольку горизонтальное оперение целиком взято с самолета
Ил-86, бустера и проводка управления в стабилизаторе полно-
стью сохранены. Сохранен с самолета Ил-86 также и привод ста-
билизатора.
В канале курса киль и руль направления самолета Ил-96-300
также во многом взяты с самолета Ил-86 и поэтому бустеры и про-
водка управления в киле полностью сохранены. Как и в продоль-
ном канале, электродистанционная система управления секциями
292
www.vokb-la.spb.ru
руля направления («по усилиям») на участке от педалей до при-
водов системы автоматической загрузки дублируются механиче-
ской проводкой управления.
Большое внимание уделяется обеспечению отказобезопасности
системы управления самолетом Ил-96-300, которая обеспечива-
ется, как уже отмечалось, резервированием электродистанционной
проводки механической, а также использованием развязывающих
и центрирующих пружин, наличием устройств разъединения штур-
вальных колонок и педалей. Как и на Ил-86, различные поверх-
ности управления разделены на секции, каждая из которых от-
клоняется одним или несколькими приводами (бустерами). Ре-
зервирование приводов также повышает эксплуатационную на-
дежность системы управления.
Управление рулями, элеронами, интерцепторами, тормозными
щитками, предкрылками, закрылками, стабилизатором, а также
уборкой и выпуском шасси, торможением и поворотом передних
колес, реверсивного устройства двигателей, открытием и закры-
тием дверей грузовых люков осуществляется с помощью гидро-
системы, состоящей из четырех самостоятельных и независимых
друг от друга систем, источниками давления в которых являются
плунжерные гидронасосы, установленные на двигателях.
Разработанная структура системы управления самолета
Ил-96-300 по своему техническому уровню отвечает новейшим тре-
бованиям к ее функциональным возможностям, надежности, обе-
спечения безопасности полета и массы.
Топливная система самолета Ил-96-300 разработана на базе
топливной системы самолета Ил-86 и при ее создании учтен оте-
чественный и мировой опыт. Топливная система работает автома-
тически, не требуя участия экипажа. При необходимости обеспе-
чивается ручное управления топливной системой.
На самолете Ил-96-300 топливо располагается в девяти кес-
сонных крыльевых баках, из которых восемь расположены в кон-
колях крыла и один в центроплане.
Топливная система выполнена раздельной для каждого из
четырех двигателей. Каждый двигатель питается топливом из
расходного отсека своего бака. Расходные отсеки на протяжении
всего полета заполнены топливом, что обеспечивает надежную
подачу топлива в двигатели на всех режимах полета. Выработка
топлива из консольных баков производится g задержкой для раз-
грузки крыла и увеличения критической скорости флаттера.
Для точного замера количества топлива к концу полета, а так-
же для более полной выработки топлива из баков и высокоточного
срабатывания поплавковых клапанов, управляющих перекач-
кой, в главных баках предусмотрены предрасходные отсеки. Для
Уменьшения массы топливной системы, в качестве насосов аварий-
ного слива и перекачки используются насосы подкачки, что не
снижает надежности питания двигателей при аварийном сливе
и отказе другого насоса подкачки, так как оставшийся насос
293
обеспечивает и аварийный слив, и подачу топлива в дви-
гатель .
Перекачка топлива из центропланного и консольных баков,
а также перекачка в расходные и предрасходные отсеки осущест-
вляется струйными насосами, которые работают от насосов под-
качки. Применение для перекачки топлива струйных насосов
(а не электроцентробежных) и уменьшение их числа позволило
снизить массу топливной системы и повысить ее надежность, так
как струйные насосы представляют собой простейшую конструк-
цию и практически безотказны. С помощью струйных насосов
обеспечивается более полная выработка топлива из бака. Работа
такой топливной системы со струйными насосами перед установ-
кой на Ил-96-300 прошла всеобъемлющие испытания на стендах
и на самолете Ил-86.
Выбранная схема топливной системы позволяет создать более
•легкую конструкцию крыла с увеличенным ресурсом, потому что
для агрегатов топливной системы требуется минимальное число
вырезов в силовых панелях крыла, так как струйные насосы
не требуют вырезов, а насосы подкачки устанавливаются на тех-
нологических люках-лазах.
Основными особенностями системы кондиционирования воз-
духа самолета Ил-96-300, отличающими ее от аналогичной системы
Ил-96, являются следующие:
с целью уменьшения отбора воздуха от двигателей и снижения
расхода топлива в гермокабину самолета подается не только све-
жий воздух, но и воздух, уже использовавшийся в воздухообмене,
т. е. на самолете Ил-96-300 используется система кондиционирова-
ния с рециркуляцией;
наличие централизованной электронной системы «Комфорт»
для автоматического регулирования работы системы кондициони-
рования.
Воздух в систему кондиционирования поступает от работаю-
щих двигателей. Принят одноступенчатый отбор воздуха и блоки
агрегатов отбора воздуха обеспечивают подачу 10 000 кг воздуха
в гермокабину, что с учетом рециркуляции позволяет подать
одному пассажиру от 25,7 (в варианте компоновки на 300 мест)
до 32 кг/ч (в варианте компоновки на 235 мест) воздуха.
Для защиты передних кромок крыла и горизонтального опе-
рения самолета Ил-96-300 от обледенения используется электро-
импульсная противообледенительная система циклического дей-
ствия. При этом корневые секции предкрылка (от борта фюзеляжа
и до внутреннего двигателя) и носок киля на основании опыта
эксплуатации огромного парка аналогичных самолетов противо-
обледенительной системой не оборудованы. Разнообразные на-
турные и модельные исследования подтвердили, что образование
льда на носке крыла от борта фюзеляжа до внутреннего двигателя
не оказывает влияния на летные характеристики самолета, на
его устойчивость и управляемость.
294
vwvw.vokb-la.spb.ru
Для защиты воздухозаборников двигателей от обледенения
принята воздушно-тепловая противообледенительная система по-
стоянного действия. Передние кромки воздухозаборника обогре-
ваются горячим воздухом, отбираемым от компрессора работаю-
щего двигателя. Стекла фонаря кабины экипажа защищены
электротепловой противообледенительной системой.
Кроме безусловного обеспечения безопасности полетов, предо-
ставления пассажирам высокого уровня комфорта, достижения
требуемого уровня надежности конструкции планера, систем и
агрегатов, снижения расхода топлива, большое внимание при
создании самолета Ил-96-300 уделялось также и экологической
«чистоте» самолета — снижению уровня шума от самолета на
местности, уменьшению дымления двигателей и т. п. Благодаря
применению двигателей ПС-90АН g большой степенью двухкон-
турности, облицовке звукопоглощающими конструкциями возду-
хозаборников гондол двигателей и ряду других мероприятий
уровень шума в контрольных точках на местности от самолета
Ил-96-300 будет значительно ниже уровня шума, допускаемого
очень жесткими требованиями ИКАО.
Обслуживаемые в процессе эксплуатации самолета Ил-96-300
агрегаты различных функциональных систем располагаются в тех
же местах, что и на Ил-86. Например, основные блоки системы
кондиционирования располагаются, как и на Ил-86, в отсеках
центроплана крыла и перед передним лонжероном крыла; трубо-
проводы и обслуживаемые агрегаты системы кондиционирования
в крыле и фюзеляже находятся в тех же зонах, что и на Ил-86.
Сказанное относится также к системе управления самолетом,
двигателями, к гидросистеме, электроснабжению, топливной си-
стеме и другим системам самолета. При этом сохраняется групповой
принцип размещения обслуживаемой аппаратуры и агрегатов.
Главной особенностью самолета Ил-96-300 с точки зрения его
эксплуатационной технологичности по сравнению с Ил-86 явля-
ется наличие на самолета Ил-96-300 более совершенных и развитых
систем встроенного контроля, обнаружения и распознавания не-
исправностей при техническом обслуживании. Эти системы соби-
рают информацию о работе бортовых функциональных систем
и оборудования (вплоть до работы отдельных составляющих эле-
ментов) самолета в полете, регистрируют ее и, в случае необхо-
димости, могут выдать информацию об имевших место неисправ-
ностях или на индикаторах электронно-лучевых трубок комплекс-
ной информационной системы сигнализации, или в виде распеча-
ток. В результате значительно сокращается объем технического
обслуживания самолета и повышается эффективность технического
обслуживания.
Как и на Ил-86, сравнительно небольшая стояночная высота
самолета позволяет выполнять большую часть операций по об-
служиванию самолета Ил-96-300 без высоких стремянок, а ра-
циональное размещение бортовых точек обеспечивает одновремен-
295
