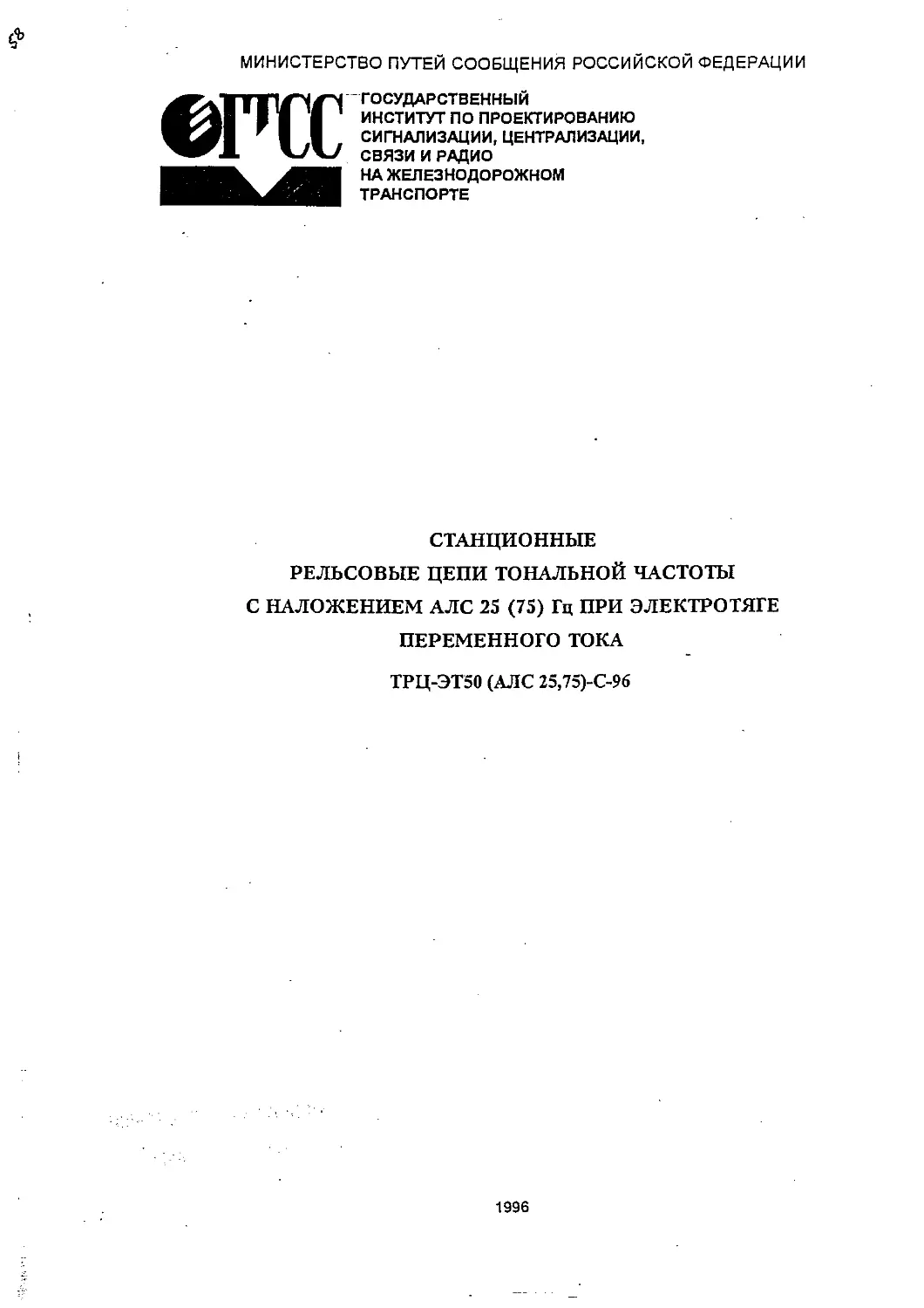

МИНИСТЕРСТВО ПУТЕЙ СООБЩЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
©га
ГОСУДАРСТВЕННЫЙ
ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ
СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ,
СВЯЗИ И РАДИО
НА ЖЕЛЕЗНОДОРОЖНОМ
ТРАНСПОРТЕ
СТАНЦИОННЫЕ
РЕЛЬСОВЫЕ ЦЕПИ ТОНАЛЬНОЙ ЧАСТОТЫ
С НАЛОЖЕНИЕМ АЛС 25 (75) Гц ПРИ ЭЛЕКТРОТЯГЕ
ПЕРЕМЕННОГО ТОКА
ТРЦ-ЭТ50 (АЛС 25,75)-С-9б
1996
МИНИСТЕРСТВО ПУТЕЙ СООБЩЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
©РСС
ГОСУДАРСТВЕННЫЙ
ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ
СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ,
СВЯЗИ И РАДИО
НА ЖЕЛЕЗНОДОРОЖНОМ
ТРАНСПОРТЕ
УТВЕРЖДАЮ:
Заместитель начальника Управления
сигнализации, связи
и вычислительной техники МПС РФ
п/п В. Д. Водяхин
“ К " 199 г
ЦШТ^х-2/1
СТАНЦИОННЫЕ
РЕЛЬСОВЫЕ ЦЕПИ ТОНАЛЬНОЙ ЧАСТОТЫ
С НАЛОЖЕНИЕМ АЛС 25 (75) Гц ПРИ ЭЛЕКТРОТЯГЕ
ПЕРЕМЕННОГО ТОКА
ТРЦ-ЭТ50 (АЛС 25,75)-С-96
СОГЛАСОВАНО
Зам. директора НИИЖА
п/п А. М. Дудничеснко
- 15 "нояЕрзИЭЭб г.
Ш 33/4Э
Гл^&ный инженер ГТСС
А. П. Гоголев
" zZ 1996 г.
Начальник технического отдела
Д. Прокопии
1996 г.
ttL
Начальник лаборатории СЦБ
А. И. Ушкалов
1996 г.
1996
2
СОДЕРЖАНИЕ
ВВЕДЕНИЕ......................................................... 3
1. Общие положения............................................... 4
2. Условия составления регулировочных таблиц..................... 8
3. Схемы рельсовых цепей........................................ 13
4. Регулировочные таблицы и требования к регулировке рельсовых цепей.... 35
5. Мощности и токи рельсовых цепей.............................. 50
6. Кабельная сеть............................................... 53
7. Данные по включению аппаратуры............................... 54
8. Обслуживание рельсовых цепей................................. 56
Mhb.N подл. Поди.и дота |Взам.инв~
ТРЦ—ЭТ50(АЛС25,75)-С-96
Станционные рельсобые цепи тональной частоты с наложением АЛС 25(75)Гц при электротяге переменного тока
Изм. Кол.зд. Лист Идок, Подпись Дата
Н.контр. Була Зская fa Стадия Лист Листав
Нач.ото Ушкалоб Uiaa/^J.W Р 2 57
^бт.разр СобОЛвб Лаж.
Ру к. гр.- Лебеае&а л/ля Станционные рельсобые цепи । пгтууч
Проб. Васина
Разраб Кузьмина 1 VA?
3
ВВЕДЕНИЕ
Настоящий сборник предназначен для устройства, регулировки и
обслуживания станционных рельсовых цепей тональной частоты (ТРЦ) 420-780 Гц
с наложением АЛС 25 или 75 Гц при электротяге переменного тока.
Разработка сборника выполнена на основании Технических решений 419503-
00-СЦБ.ТР “Рельсовые цепи тональной частоты на станциях”, утвержденных ЦШ
МПС РФ от 24. 02. 1995 г. и решений Протокола технического совещания ЦШ от
22. 03. 96 г.
Данный сборник выпускается взамен ранее разработанного типового
сборника РЦТ-ЭТ50(25,75)-С-91 и включает в себя наиболее общие виды (схемы)
рельсовых цепей станции, а также основные положения и требования по их
устройству и регулировке.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
4
1. Общие положения.
1.1. Станционные ТРЦ разграничиваются одна от другой с помощью
изолирующих стыков.
1.2. Для работы ТРЦ используются амплитудно-модулированные сигналы с
несущими частотами 420, 480, 580, 720, 780 Гц и частотами модуляции 8 или
12 Гц.
1.3. Изолирующие стыки съездов главных путей станции на двухпутных линиях
должны оборудоваться схемой контроля схода (короткого замыкания)
изолирующих стыков - режим КСС.
Схема КСС исключает возможность восприятия “чужого” кода АЛС при
параллельном движении поездов в случае схода изолирующих стыков на
съезде.
У изолирующих стыков съезда устраивается схема КСС для приемных
концов или схема КСС с общим питающим концом смежных ТРЦ. В случае
схода изолирующих стыков сигналы, поступающие на путевые приемники из
смежных ТРЦ съезда, должны находиться в противофазе.
При использовании схемы КСС приемных концов для развязки кабеля
приемных концов смежных ТРЦ применяется трансформатор РТ типа ПРТ-
А (2-е исполнение) с коэффициентом трансформации n= 1 (используются две
первичные полуобмотки).
Схему КСС с общим питающим концом рекомендуется применять в тех
случаях, когда смежные ТРЦ съезда являются симметричными (т. е. имеют
одинаковое количество ответвлений и путевых прие.мников, длины
ответвлений примерно равны).
1.4. На кодируемых стрелочных участках при наличии выходных сигналов на
ответвлениях предусматривается контроль очередности занятия ответвлений
- режим КЗО.
Режим КЗО исключает восприятие разрешающих сигналов АЛС при
несанкционированном выезде на стрелочную секцию при заданном маршруте
с другого пути.
Режим КЗО обеспечивается соответствующей регулировкой ТРЦ
стрелочной секции.
1.5. На электрифицированных путях станции для пропуска обратного тягового
тока у изолирующих стыков устанавливаются дроссель-трансформаторы
типа ДТ-1-150 с коэффициентом трансформации п=3.
Для согласования аппаратуры питающих и релейных концов с рельсовой
линией устанавливаются путевые трансформаторы ПТ типа ПОБС-2А с
коэффициентом трансформации п=13,3.
1.6. При отсутствии дроссель-трансформаторов ДТ-1-150 согласование питающих
и приемных концов ТРЦ с рельсовой линией осуществляется с помощью
путевых трансформаторов ПТ типа ПОБС-2А с коэффициентом
трансформации п=38.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
5
250, защитные резисторы R3 типа РМР-1) размещаются в путевых ящиках
ПЯ, устанавливаемых в непосредственной близости от рельсовой линии.
1.8. Аппаратура ТРЦ (генераторы ГП, путевые фильтры ФПМ, путевые
приемники ПП) и АЛС располагается на посту ЭЦ.
1.9. Для связи аппаратуры ТРЦ, располагаемой на посту ЭЦ, с напольными
устройствами используется симметричный сигнальный кабель с парной
скруткой жил.
1.10. Для обеспечения независимости входных сопротивлений питающих и
релейных концов ТРЦ от длины кабельной линии на указанных концах РЦ
устанавливаются регулируемые резисторы Rk типа 7157 (400 Ом; 0,2 А).
При реальном проектировании резистор Rk может быть исключен и
заменен конкретными параметрами кабельной линии.
1.11. При наличии ДТ с целью выравнивания входных сопротивлений по концам
ТРЦ на релейных концах включены резисторы R3 (два резистора РМР-1,
соединенные последовательно). На питающих концах резисторы R3 не
устанавливаются.
При отсутствии ДТ на питающем и релейном концах ТРЦ резисторы R3
включаются параллельно.
1.12. В целях исключения перегрузки напряжения на путевых приемниках ТРЦ
вследствие значительной разницы в длинах ветвей ТРЦ с общим питающим
концом приемо-отправочного пути станции или в случае расположения
ответвления стрелочного участка вблизи питающего конца возможно
использование уравнивающего трансформатора УТЗ.
1.13. В режиме АЛС используется частота сигнального тока 25 или 75 Гц.
Схемы ТРЦ предусматривают возможность кодирования токами АЛС как
с питающего, так и с релейного концов РЦ.
Для кодирования токами АЛС 25 и 75 Гц используются трансформаторы
КТ типа ПТ-25А (2-е исполнение, с выходным напряжением до 120 В).
В режиме АЛС 25 Гц при необходимости получения выходного
напряжения КТ более 120 В может быть использован преобразователь
частоты типа ПЧ50/25-100.
Трансформаторы КТ подключаются к источнику питания 220 В; 25 или 75
Гц, а ПЧ - к сети переменного тока 220 В; 50 Гц и устанавливаются на группу
ТРЦ, определяемую проектом.
При работе ТРЦ в режиме КРЦ конденсатор Срц шунтируется контактами
повторителя кодово-включающего реле ПКВ.
При отсутствии кодирования с какого-либо конца ТРЦ конденсатор Срц
не устанавливается.
1.14. Защита смежных ТРЦ от взаимного влияния в случае схода изолирующих
стыков обеспечивается подключением у изолирующих стыков питающих и
релейных концов РЦ с соблюдением требований табл. 1.1.
Допустимые варианты подключения концов смежных ТРЦ у изолирующих
стыков.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
6
1.14. Защита смежных ТРЦ от взаимного влияния в случае схода изолирующих
стыков обеспечивается подключением у изолирующих стыков питающих и
релейных концов РЦ с соблюдением требований табл. 1.1.
Допустимые варианты подключения концов смежных ТРЦ у изолирующих
стыков.
Таблица 1.1.
fH, fM Гц 420 4$ 30 580 720 7! 30
8 12 8 12 8 12 8 12 8 12
420 8 п/п* п/п п/п
12 п/п п/п* п/п
480 8 п/п п/п* п/п
12 п/п п/п п/п*
580 8 п/п* п/п
12 п/п п/п*
720 8 п/п* п/п п/п
12 п/п п/п* п/п
780 8 п/п п/п* п/п
12 п/п п/п п/п*
Обозначения в табл. 1.1.
fH, fM - несущая частота и частота модуляции соответственно,
п/п - допускается совмещать питающие концы при любой длине смежных ТРЦ,
п/п* - допускается совмещать питающие концы, если разница в длинах смежных
ТРЦ не превышает 150 м.
В остальных случаях допускается возможность любого расположения концов
смежных ТРЦ любой длины (п/п, п/р, р/р).
При использовании схемы КСС при стыковании релейных концов
рекомендуется в смежных ТРЦ применять различные частоты, при стыковании
питающих концов - питание смежных ТРЦ осуществлять от одного генератора.
Рекомендуется, чтобы ТРЦ, работающие на одной несущей частоте и частоте
модуляции, были разделены между собой с помощью не менее 3-х пар
изолирующих стыков или, чтобы выполнялись следующие условия:
- при длине влияющей РЦ до 750 м суммарная длина разделяющих РЦ между
питающим концом влияющей РЦ и приемным концом РЦ, подверженной
влиянию, должна быть не менее 1750 м;
- при длине влияющей РЦ свыше 750 м суммарная длина разделяющих РЦ должна
быть не менее 2000 м.
Если указанные условия не выполняются, то допускается две рельсовые цепи,
работающие на одинаковых несущих и модулирующих частотах, разделять одной
рельсовой цепью, имеющей отличные от разделяемых РЦ несущую частоту и
частоту модуляции. При этом на разделяемых РЦ у изолирующих стыков,
примыкающих к разделяющей, должны размещаться питающие концы.
1.15. Защита ТРЦ параллельных путей станции от взаимного влияния
обеспечивается применением различных несущих частот или частот
модуляции.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
7
1.16. Обеспечение выхода обратного тягового тока должно выполняться в
соответствии с требованиями ВНТП/МПС-85.
При этом, длина замкнутого тягового контура, содержащего
двухниточные РЦ, должна быть не менее 4-х длин максимальной по длине
РЦ, входящей в контур, при выполнении приведенных выше рекомендаций.
1.17. Защита приборов ТРЦ от перенапряжений осуществляется с помощью
разрядников типа РВНШ-250.
1.18. Защита ТРЦ от асимметрии тягового тока осуществляется с помощью
автоматических выключателей АВМ-2 и защитных резисторов R3.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
8
2. Условия составления регулировочных таблиц.
2.1. Регулировочные таблицы составлены на основе проверки работоспособности
РЦ в режимах:
1) КРЦ (контроль РЦ. Табл. 4.1.):
при свободной РЦ - в нормальном режиме, режиме исключения перегрузки
на путевых приемниках и контрольном режиме (за исключением
неконтролируемых ответвлений в разветвленных РЦ и тяговых нитей в
однониточных РЦ), режиме КСС;
при занятой РЦ - в режимах шунтовом, КЗ и КЗО.
2) АЛС 25 и 75 Гц (Табл.4.2.) - при занятой РЦ.
2.2. ТРЦ станционных приемо-отправочных путей (рис. 3.1-3.6) должны иметь
структуру, как правило, с одним или двумя приемными концами (ТРЦ с
общим питающим концом) с длиной РЦ:
- с одним путевым приемником - 100(200)-800 м,
- с двумя путевыми приемниками - 800-1500 м,
- однониточная с одним приемником - 100- 500 м.
2.3. Разветвленные ТРЦ стрелочных участков (рис. 3.7-3.15), имеющие два или три
путевых приемника, представлены участками:
а - участок РЦ, примыкающий к питающему концу и определяющий
расстояние от питающего конца до ближайшего ответвления;
в 1 - длина ответвления, условно принятого главным;
в 2, вЗ - длины первого и второго ответвлений;
с - расстояние между ответвлениями в2 и вЗ (параметр имеет место в ТРЦ с
3-мя путевыми приемниками).
Общая длина ТРЦ стрелочного участка определяется как сумма длин
участков а, с, в1, в2 и вЗ.
ТРЦ стрелочных участков имеют общую расчетную длину - Ьрц:
- с 2-мя путевыми приемниками (рис. 3.7-3.10) - 100-250 м,
- с 3-мя путевыми приемниками (рис. 3.11-3.15) - 150-300 м.
В зависимости от вида и общей длины ТРЦ расчетные длины участков а, с,
в1, в2, вЗ приняты согласно данным табл 2.1.
Таблица 2.1.
Рис. Ьрц, м а с в1 в2 вЗ
рис. 3.7 - 3.10 100 10-20 — 40-60 40 --
150 30-70 — 40-60 40-60 ——
200 10-80 -- 60 - 100 60- 100 —
250 10-130 — 60- 120 60-120
рис.3.11 - 3.13 150 10-20 10-20 40-60 40 40
200 10-50 10-30 60 40-60 40
250 10-60 10-50 60 60 60
300 10-80 20-50 60-90 60-90 60-90
рис 3.14 200 10 10 60 60 60
250 10-60 10-50 60 60 60
300 10-80 20-40 60-90 60-90 60-90
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
9
Расчет ТРЦ стрелочных участков (кроме ТРЦ рис. 3.7, 3.8) произведен с
учетом выполнения режима КЗО:
- для ТРЦ с 2-мя ПП - на ответвлениях в1 и в2;
- для ТРЦ с 3-мя ПП - на ответвлениях в 1, в2, вЗ.
2.4. На рис. 3.15, в качестве примера, приведена ТРЦ стрелочной секции с 3-мя ПП
при организации схемы КСС для релейных концов съезда (ответвление вЗ)
между главными путями станции.
Схема рис. 3.15 отражает два варианта;
- схему КСС без установки уравнивающего трансформатора УТЗ на
ответвлении вЗ;
- схему КСС с установкой уравнивающего трансформатора УТЗ.
На ответвлениях в1 и в2 предполагается наличие режима КЗО.
При этом, расчетные длины участков а, с, в1, в2, вЗ приняты согласно
данным табл. 2.2.
Таблица 2.2.
Ьрц, м а с В1 в2 вЗ Примечание
200 10 30 60 60 40 КСС; без УТЗ
250 10 80 60 60 40 КСС; с УТЗ
Включение трансформатора УТЗ произведено в соответствии с данными
табл. 2.3.
Таблица 2.3.
Ьрц, м fH, Гц Коэффициент трансформации и 1-я обмотка Выводы 2-й обмотки
Перемычки ДЛЯ fH Выводы для п
250 420 2,03 3- 10 6-9 1-2
480 2,03 4- 10 6-9 1 -2
580 2,44 5- 10 7-9 1-2
720 2,44 6- 10 7-9 1 -2
780 2,90 7-10 3-6 1-2
2.5. ТРЦ стрелочных участков могут иметь съезды (ответвления) без установки
путевых приемников:
- ТРЦ с одним путевым приемником - до 3-х съездов,
- ТРЦ с двумя путевыми приемниками - до 2-х съездов,
- ТРЦ с тремя путевыми приемниками - с 1-м съездом.
Длина съезда без путевого приемника не должна превышать 40 м, считая
от центра перевода до изолирующих стыков. В этих случаях расчет ТРЦ
стрелочных участков должен производиться индивидуально в составе
проекта.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
10
2.6. Расчетное удельное сопротивление изоляции рельсовой линии принято:
1) минимальное:
- для неразветвленных ТРЦ - 0,10-0,80 Ом*км (в зависимости от вида и
длины ТРЦ);
- для разветвленных и однониточных ТРЦ - 0,50 Ом*км;
2) максимальное (для всех видов) - 50 Ом*км и более.
2.7. При отсутствии ДТ суммарное сопротивление резисторов Яз с учетом
соединительных проводов между рельсами и ПЯ на питающих и релейных
концах должно составлять 0,30-0,40 Ом (расчетная величина - 0,40 Ом).
В однониточных ТРЦ (рис, 3.6, 3.7) данное сопротивление должно быть в
пределах 1,0-1,1 Ом (расчетное значение принято 1,1 Ом). При этом
устанавливается один резистор РМР-1.
При наличии ДТ суммарное сопротивление соединительных проводов
между ДТ и ПЯ с учетом сопротивления резисторов Яз на релейных концах
ТРЦ должно быть в пределах 2,0-2,2 Ом (расчетное значение - 2,2 Ом). На
питающих концах с ДТ резистор Яз не устанавливается. Сопротивление
соединительных проводов между ДТ и ПЯ не должно превышать 0,15 Ом.
2.8. Суммарное сопротивление кабельной линии между ПЯ и постом ЭЦ с учетом
сопротивления резистора Rk принято равным 200 Ом.
2.9. Исходные данные путевого приемника ПП:
1) величина немодулированного тока на входе ПП ( кл. 11-43) - 0.003 А
(величина тока принята с учетом коэффициента запаса Кз= 1,15 и
соответствует величине модулированного напряжения на входе
ПП
Un= 0,40 В);
2) величина немодулированного напряжения на входе ПП - 0,42 В;
3) коэффициент надежного возврата Квн=0,58 (с учетом коэффициента
запаса Кз=1,15 и коэффициента колебания напряжения сети Кс=1,2).
2.10. В целях повышения работоспособности ТРЦ регулировочные данные
таблицы 4.1 определены при предельно-допустимом напряжении на выходе
генератора ГП при условии обеспечения работы РЦ по пункту 2.1 и
положений п. п. 2.6-2.9, 2.12-2.15.
При этом в табл. 4.1. напряжение Un представлено как минимально-
допустимое значение при минимальном сопротивлении изоляции рельсовой
линии и минимальном напряжении питающей сети и как максимальное
значение при максимальном сопротивлении изоляции рельсовой линии и
максимальном напряжении питающей сети.
2.11. Для ТРЦ с общим питающим концом (рис. 3.4, 3.5) и ТРЦ стрелочных
участков (рис. 3.7 - 3.14) минимально-допустимое и максимальное
напряжение Un даны однозначно как общие значения без привязки к
конкретному приемнику с учетом выполнения условий п. п. 2.12 - 2.14.
Для ТРЦ рис. 3.15 минимально-допустимое напряжение Un указано как
общее значение для выполнения режима КЗО на ответвлениях Ы и Ь2, а в
скобках - для обеспечения режима КСС на ответвлении ЬЗ. Аналогичным
образом представлены и максимальные значения напряжений Un.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
и
2.12. При расчете ТРЦ станции напряжение на входе путевого приемника Un не
должно выходить за пределы:
0,40-1,50 В - для ТРЦ без ДТ;
0,40-1,50 В - для ТРЦ с ДТ;
0,40-1,00 В - для ТРЦ с ДТ и наличии междупутной перемычки, а также
однониточных ТРЦ.
2.13. В ТРЦ с КСС и применении трансформатора РТ (ПРТ-А) напряжение Un не
должно выходить за пределы:
0,45-1,30 В - для ТРЦ без ДТ;
0,45-1,00 В - для ТРЦ с ДТ и однониточных ТРЦ;
0,45-0,70 в - для ТРЦ с ДТ и наличии междупутной перемычки.
Для ТРЦ со схемой КСС напряжение Un табл.4.1, соответствует
свободному состоянию смежных ТРЦ у изолирующих стыков.
2.14. В целях более надежного обеспечения режима КЗО ТРЦ стрелочных участков
напряжение Un при свободных ответвлениях, минимальном сопротивлении
изоляции рельсовой линии и минимальном напряжении сети должно быть не
менее 0,50-0,60 В.
При отсутствии режима КЗО напряжение Un должно быть не менее 0,40 В.
2.15. В качестве исходных расчетных параметров фильтров ФПМ приняты
данные, соответствующие максимальному значению добротности
<2ф.макс.=11.7.
2.16. Работоспособность ТРЦ должна обеспечиваться в диапазоне напряжения
сети 50 Гц от 207 до 242 В.
2.17. Расчет режима АЛС 25 и 75 Гц произведен для обобщенных длин
кодируемого участка по наиболее энергоемкому варианту кодирования.
При шунтировании входного конца ТРЦ типовым шунтом Яшн=0,06 Ом
при минимальном сопротивлении изоляции рельсовой линии и минимальном
напряжении питающей сети 50 Гц ток АЛС в рельсах должен быть не менее
1,4 А.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
12
Расчетная величина тока АЛС принята с 10 % запасом по отношению к
указанному нормативному значению.
2.18. В настоящем сборнике не рассматриваются ТРЦ с параметрами, отличными от
условий п. п. 2.2-2.16, а также ТРЦ стрелочных участков с ответвлениями без
путевых приемников, ТРЦ с установкой путевых приемников более трех, ТРЦ
с необходимостью установки трансформатора УТЗ, ТРЦ с переездами,
варианты ТРЦ с организацией схемы КСС с общим питающим концом на
съезде и т. п.
Расчет указанных ТРЦ производится индивидуально по конкретным
параметрам РЦ в составе проекта.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
13
3. Схемы рельсовых цепей.
3.1. На схемах 3.1-3.15 представлены наиболее характерные виды неразветвленных
и разветвленных станционных рельсовых цепей.
3.2. Схема рис. 3.15 включает в себя пример наличия схемы КСС и
трансформатора УТЗ на бездроссельном приемном конце съезда (отмечено
пунктиром), а на рис. 3.18 дано включение трансформатора УТЗ на
приемном конце при наличии дроссель-трансформатора ДТ-1-150.
3.3. На рис 3.16 и 3.17 отражены схемы КСС для питающих и приемных концов
смежных ТРЦ съезда параллельных главных путей станции.
3.4. Схемы рис. 3.1-3.18 даны в обобщенном виде, где выбор типа генератора ГПЗ,
путевого фильтра ФПМ определяется несущей частотой Гн, а тип путевого
приемника ПП - несущей частотой Гн и частотой модуляции Гм.
На приемниках ПП знаком отмечены выводы, определяемые в
зависимости от несущей частоты.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
RCST_P2
ДТ-1
ТРЦ-ЭТ50(АЛС25,75J-C-96
Рис,3.1
35.0 В
50 Гц
50 Гц
41 81
RCST_P3
ТРЦ-ЗТ50 (А/1С25,75) -С-96
L
35.0 В
50 Гц Рис.3.2
ДТ-1
сл
41 81
50 Гц
RCST_P1
ТРЦ-ЭТ50СА/1С 25, 75J-C-96
35.0 В
50 Гц
Рис.3,3
4181
50 Гц
RCST_P4
ТРЦ-ЭТ50(AZC25.75)-C-?6
50 Гц
RCST_P5
ТРЦ-ЭТ50(А/С25,75)-С-96
nj OS
RCST_P13
ТРЦ-ЭТ50 <А71С25,75Э-С-96
L
35.0 В Рис,3.6
50 Гц
50 Гц
41 81
RCST.P14
ТРЦ-ЭТ 50 < A7IC25,75) -С-96
35.0 В
50 Гц рис. 3.7
50 Гц
го
RCST.P8
ТРЦ-ЭТ50 (A/IC 25, 75)-C-96
ПОСТ
Рис ,3,8
35.0 В
50 Гц
50 Гц
го
RCST_P6
ТРЦ-ЭТ50САЛС 25, 75)-С-96
ПОСТ
Рис.3.9
35.0 В
50 Гц
го
го
50 Гц
RCST.P7
<•
ьг
ТРЦ-ЭТ50 <A7IC 25, 75)-С-96
а
bl
35.0 В
50 Гц Рис. 3.10
50 Гц
RCST.P9
ТРЦ-ЭТ50(АЛС 25, 75)-С-96
50 Гц
96-3-cez 'ег omosic-Hdi
50 Гц
X
о
со
S3
эб-э-cez 'ss omosiE-ndi
co
о
—I
GD
A/IL
50 Гц
17.5 В A/1C I g
50 Гц
93
96-0-CSZ '52 OI/V>OeiE-Tldl
17.5 В
50 Гц
СП
L2
RCST.P16
OS
ТРЦ-ЭТ50<АУ1С 25, 75)-С-%
29
9V SS>I
35 В
50 Гц
Рис.3.16
ТРЦ-ЭТ50 (A/IC 25, 75)-С-96
KSS.A7
ТРЦ-ЭТ50СА/1С 25, 75)-С-96
со
31
KSS_A8
Рис.З.18
ТРЦ-ЭТ50(А/С 25, 75)-С-%
32
Кана/i пЕРЕдами A7IC 25 Гц
к ПТ
220 В
25 Гц
к ПТ Канал передоми A7IC 75 Гц
к питосцемь
или селейномэ
концам ТРЦ
220 В
75 Гц
Рис.3.19
zid 1$эа
ТРЦ-ЭТ50(А/С 25, 75)-С-96
33
Таблица 3.1.
Перечень аппаратуры, применяемой в схемах ТРЦ.
Марка поз. Чертеж, ТУ Наименование Примечание
ПП 36162-00-00 36162-00-00-01 36162-00-00-02 36162-00-00-03 36162-00-00-04 36162-00-00-05 36162-00-00-06 36162-00-00-07 36162-00-00-08 36162-00-00-09 Приемник путевой ПП-8/8 ПП-8/12 ПП-9/8 ПП-9/12 ПП-11/8 ПП-11/12 ПП-14/8 ПП-14/12 ПП-15/8 ПП-15/12
ГПЗ 36601-00-00 36601-00-00-01 Генератор путевой ГПЗ-8,9,11 ГПЗ-11,14,15
ФПМ 3663-00-00 3663-00-0D-01 Фильтр путевой ФПМ8,9,11 ФПМ11Д4Д5
ФП-75М 16678-00-00 Фильтр путевой ФП-75М см. рис. 3.19
ДТ-1 ЮКЛЯ672113.003 ЮКЛЯ672113.004 ЮКЛЯ672113.005 ЮКЛЯ672113.006 Дроссель -трансформатор ДТ-1 -150, п=3 2ДТ-1-150, п=3 ДТ-1-300, п=3 2ДТ-1-300, п=3
ПТ КТ РТ УТЗ ТУ16.517.680-83 ТУ16.517.680-83 ТУ16.517.680-83 ТУ32ЦШ 3740-93 Путевой трансформатор ПОБС-2А Кодовый трансформатор ПТ-25 А (2-е исполнение) Трансформатор ПРТ-А(2-е исполнение) Уравнивающий трансформатор УТЗ
П, СП R3 Ии Срц Си Rk Zk FV QF 24122-ОО-ООБ ТУ32ЦШ 1405-83 ОЖО.467.551 ТУ ОЖО.464.Ю0 ТУ ОЖО.464.Ю0 ТУ 7157 ТУ16.527.011 -73 414-00-00 425-00-00 Путевое реле АНШ2-1230 Резистор РМР-1 (1,1 0м, 10А) Резистор С5-35В-25Вт-39±10% Конденсатор К75-24-П1-1000В-4мкФ Конденсатор К75-24-1000В -1 мкФ Резистор 400 Ом; 0,2 А Реактор РОБС-ЗА Разрядник РВНШ-250 Автоматический выключатель АВМ-2 15 А; 10 А - для однониточных ТРЦ
Примечание:
1. Конденсатор Срц может быть заменен на конденсаторные блоки:
- КБМ4-1 ТЕШИ.665235.001 (г. Брест ЭТЗ)
- КБ4-1 14703-00-00 (г. Гатчина ЭТЗ)
2. Конденсатор Си-может быть заменен на конденсаторные блоки:
- КБМ1-2 ТЕШИ.665235.001.06 (г. Брест ЭТЗ)
- КБ 1-2 14702-00-00 (г. Гатчина ЭТЗ)
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
34
3. В канале передачи АЛС 25 Гц трансформатор КТ типа ПТ-25 А может
быть заменен на преобразователь частоты типа ПЧ50/25-100 (122-00-00) с блоком
конденсаторов Спч (122-02-00).
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
35
4. Регулировочные таблицы и требования к регулировке рельсовых цепей.
4.1. Регулировочные данные содержат:
- Регулировочную таблицу режима КРЦ станционных рельсовых цепей.
Таблица 4.1.
- Регулировочную таблицу режима АЛ С 25 и 75 Гц станционных рельсовых
цепей; мощности и токи, потребляемые трансформатором КТ ПТ-25 А от
источника питания 220 В 25 или 75 Гц. Таблица 4.2.
Регулировочная таблица режима КРЦ.
Таблица 4.1.
Рис. Гн Ги МИН L, Ьрц, L1/L2 Ur 2-52 иф 12-61 Uh Un 11-43, В при Ги и Uc
Гц Ом*км м В В В мин. макс.
3.1. 420 0,10 200 1,3 9,5 0,15 0,40 1,15
0,15 300 1,6 12,5 0,20 0,40 1,15
0,20 400 1,9 15,0 0,25 0,40 1,15
0,25 500 2,2 18,0 0,35 0,40 1,15
0,35 600 2,5 20,0 0,40 0,40 1,10
0,45 700 2,7 23,0 0,45 0,40 1,10
0,50 800 3,0 25,0 0,50 0,40 1,10
480 0,10 200 1,3 10,0 0,15 0,40 1,15
0,15 300 1,6 13,0 0,25 0,40 1,15
0,20 400 1,9 16,0 0,30 0,40 1,15
0,30 500 2,2 19,0 0,35 0,40 1,15
0,35 600 2,5 22,0 0,45 0,40 1,15
0,45 700 2,7 25,0 0,50 ‘ 0,40 1,10
0,55 800 3,0 27,5 0,60 0,40 1,10
580 0,10 200 1,4 11,0 0,15 0,40 1,15
0,15 300 1,8 14,5 0,25 0,40 1,15
0,25 400 2,1 18,0 0,35 0,40 1,15
0,30 500 2,4 21,0 0,40 0,40 1,10
0,40 600 2,7 24,0 0,50 0,40 1,10
0,50 700 3,0 27,0 0,55 0,40 1,10
0,65 800 3,3 30,0 0,65 0,40 1,05
720 0,10 200 1,7 13,5 0,20 0,40 1,15
0,15 300 2,1 17,5 0,30 0,40 1,15
0,25 400 2,5 21,5 0,40 0,40 1,15
0,35 500 2,9 25,5 0,50 0,40 1,15
0,45 600 з,з 29,0 0,55 0,40 1,10
0,60 700 3,6 33,0 0,65 0,40 1,10
0,70 800 4,0 37,0 0,75 0,40 1,05
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
36
Продолжение табл. 4.1.
Рис. fH Ги L, Ьрц, Ur иф Uh Un 11 -43, В
МИН L1/L2 2-52 12-61 при г и и Uc
Гц Ом*км м В В В мин. макс.
3.1. 780 0,10 200 1,8 14,5 0,20 0,40 1,15
0,15 300 2,2 18,5 0,30 0,40 1,15
0,25 400 2,7 23,0 0,40 0,40 1,15
0,35 500 3,1 27,0 0,50 0,40 1,10
0,45 600 3,5 31,0 0,60 0,40. 1,10
0,60 700 3,9 34,0 0,70 0,40 1,05
0,75 800 4,3 38,0 0,80 0,40 1,00
3.2. 420 0,10 200 1,4 10,5 0,15 0,40 1,20
0,15 300 1,7 13,5 0,20 0,40 1,20
0,20 400 2,0 16,0 0,30 0,40 1,20
0,25 500 2,3 18,5 0,35 0,40 1,20
0,35 600 2,5 21,0 0,40 0,40 1,20
0,45 700 2,8 22,5 0,45 0,40 1,15
0,55 800 3,0 26,0 0,50 0,40 1,15
480 0,10 200 1,4 11,0 0,20 0,40 1,20
0,15 300 1,7 14,0 0,25 0,40 1,20
0,20 400 2,0 17,0 0,30 0,40 1,20
0,30 500 2,3 20,0 0,35 0,40 1,20
0,40 600 2,5 22,5 0,45 0,40 1,20
0,50 700 2,8 25,5 0,50 0,40 1,15
0,60 800 3,0 28,0 0,60 0,40 1,15
580 0,10 200 1,6 12,0 0,20 0,40 1,20
0,15 300 1,9 15,5 0,25 0,40 1,20
0,25 400 2,2 18,5 0,35 0,40 1,20
0,30 500 2,5 22,0 0,40 0,40 1,15
0,40 600 2,8 25,0 0,50 0,40 1,15
0,55 700 3,1 28,0 0,60 0,40 1,15
0,65 800 3,3 31,0 0,65 0,40 1,10
720 0,10 200 1,8 14,0 0,25 0,40 1,20
0,15 300 2,2 18,0 0,35 0,40 1,20
0,25 400 2,6 22,0 0,40 0,40 1,20
0,35 500 3,0 25,5 0,50 0,40 1,15
0,45 600 3,4 30,0 0,60 0,40 1,15
0,60 700 3,7 33,5 0,70 0,40 1,10
0,75 800 4,1 37,0 0,80 0,40 1,10
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
37
Продолжение табл. 4.1.
Рис. f« Ги МИН ULw, L1/L2 Ur 2-52 Иф 12-61 Uh Un 11-43, В При Ги и Uc
Гц Ом*км м В В В мин. макс.
3.2. 780 0,10 200 1,9 14,5 0,25 0,40 1,20
0,20 300 2,4 19,0 0,35 0,40 1,20
0,25 400 2,8 23,0 0,45 0,40 1,20
0,35 500 3,2 27,0 0,55 0,40 1,15
0,50 600 3,5 31,0 0,65 0,40 1,10
0,65 700 4,0 34,5 0,75 0,40 1,10
0,80 800 4,3 38,5 0,85 0,40 1,05
3.3 420 0,10 200 1,3 9,5 0,15 0,40 1,10
0,15 300 1,6 12,5 0,20 0,40 1,Ю
0,20 400 1,8 15,0 0,30 0,40 1,10
0,25 500 2.2 18,0 0,35 0,40 1,10
0,35 600 2,5 20,5 0,40 0,40 1,Ю
0,45 700 2,8 23,5 0,50 0,40 1,10
0,55 800 3,0 26,0 0,55 0,40 1,05
480 0,10 200 1,3 10,0 0,15 0,40 1,Ю
0,15 300 1,6 13,5 0,20 0,40 1,10
0,20 400 1,9 16,5 0,30 0,40 1,10
0,25 500 2,2 19,5 0,40 0,40 1,10
0,35 600 2,5 22,5 0,45 0,40 1,10
0,45 700 2,8 25,0 0,50 0,40 1,10
0,55 800 3,0 28,0 0,60 0,40 .1,05
580 0,10 200 1,5 12,0 0,20 0,40 1,05
0,15 300 1,8 15,0 0,25 0,40 1,05
0,25 400 2,2 19,0 0,30 0,40 1,05
0,30 500 2,5 22,0 0,40 0,40 1,05
0,40 600 2,8 25,0 0,50 0,40 1,05
0,55 700 3,2 28,5 0,60 0,40 1,05
0,65 800 3,5 31,5 0,65 0,40 1,00
720 0,07 100 1,2 10,0 0,15 0,40 0,95
0,10 200 1,8 15,0 0,25 0,40 1,10
0,15 300 2,3 19,0 0,35 0,40 1,Ю
0,25 400 2,7 23,5 0,45 0,40 1,10
0,35 500 3,1 27,0 0,50 0,40 1,10
0,45 600 3,5 31,0 0,60 0,40 1,05
0,60 700 3,9 35,5 0,70 0,40 1,05
0,75 800 4,3 39,5 0,80 0,40 1,05
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
38
Продолжение табл. 4.1.
Рис. Гн Ги МИН L, Ьрц, L1/L2 Ur 2-52 иф 12-61 Uh Un 11-43, В При Ги и Uc
Гц Ом*км м В В В мин. макс.
3.3. 780 0,08 100 1,2 10,5 0,15 0,40 0,95
0,10 200 1,9 15,5 0,25 0,40 1,05
0,20 300 2,4 20,0 0,35 0,40 1,05
0,25 400 2,9 24,5 0,45 0,40 1,05
0,35 500 3,3 28,5 0,55 0,40 1,05
0,50 600 3,8 33,0 0,65 0,40 1,05
0,60 700 4,2 37,0 0,75 0,40 1,00
0,75 800 4,7 41,5 0,85 0,40 1,00
3.4 420 0,20 400/400 3,1 22,0 0,30 0,40 1,40
0,25 450/450 3,2 23,0 0,30 0,40 1,40
0,30 500/500 3,3 24,0 0,35 0,40 1,40
0,30 550/550 3,5 25,5 0,40 0,40 1,40
0,35 600/600 3,7 27,5 0,40 0,40 1,40
0,40 650/650 3,8 28,5 0,45 0,40 1,35
0,45 700/700 3,9 30,0 0,45 0,40 1,30
0,50 750/750 4,0 31,0 0,50 0,40 1,30
480 0,20 400/400 3,1 23,0 0,30 0,40 1,40
0,25 450/450 3,2 24,0 0,35 0,40 1,40
0,30 500/500 3,3 25,5 0,35 0,40 1,40
0,35 550/550 3,4 27,0 0,40 0,40 1,40
0,40 600/600 3,6 28,5 0,45 0,40 1,35
0,45 650/650 3,7 30,0 0,45 0,40 1,35
0,50 700/700 3,9 32,0 0,50 0,40 1,35
0,55 750/750 4,0' 33,0 0,55 0,40 1,30
580 0,25 400/400 3,2 24,5 0,35 0,40 1,40
0,25 450/450 3,4 26,0 0,40 0,40 1,35
0,30 500/500 3,5 27,5 0,40 0,40 1,35
0,35 550/550 3,7 29,0 0,45 0,40 1,35
0,40 600/600 3,9 31,5 0,50 0,40 1,35
0,45 650/650 4,1 33,0 0,55 0,40 1,30
0,55 700/700 4,2 34,5 0,60 0,40 1,30
0,60 750/750 4,4 36,0 0,65 0,40 1,30
720 0,25 400/400 3,7 28,5 0,40 0,40 1,40
0,30 450/450 3,9 30,0 0,45 0,40 1,35
0,35 500/500 4,1 32,0 0,50 0,40 1,35
0,40 550/550 4,4 34,0 0,55 0,40 1,30
0,45 600/600 4,6 36,5 0,60 0,40 1,30
0,50 650/650 4,8 38,0 0,65 0,40 1,30
0,60 700/700 5,0 40,0 0,70 0,40 1,30
0,65 750/750 5,2 42,0 0,75 0,40 1,25
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
39
Продолжение табл. 4.1.
Рис. Ги МИН L, Ьрц, L1/L2 Ur 2-52 иф 12-61 Uh Un 11-43, В При Ги и Uc
Гц Ом*км м В В В мин. макс.
3.4. 780 0,25 400/400 4,0 30,0 0,45 0,40 1,35
0,30 450/450 4,2 32,0 0,50 0,40 1,30
0,35 500/500 4,4 34,0 0,55 0,40 1,25
0,45 550/550 4,6 36,0 0,60 0,40 1,25
0,50 600/600 4,8 38,0 0,65 0,40 1,25
0,55 650/650 5,0 40,0 0,70 0,40 1,25
0,65 700/700 5,2 42,0 0,75 0,40 1,25
0,70 750/750 5,4 44,0 0,80 0,40 1,20
3.5 420 0,20 400/400 3,1 22,0 0,30 0,40 1,50
0,25 450/450 3,2 23,0 0,30 0,40 1,45
0,30 500/500 3,3 24,0 0,35 0,40 1,45
0,30 550/550 3,5 26,0 0,35 0,40 1,45
0,35 600/600 3,7 27,5 0,40 0,40 1,45
0,40 650/650 3,8 28,5 0,45 0,40 1,45
0,45 700/700 3,9 30,0 0,45 0,40 1,40
0,50 750/750 4,0 31,0 0,50 0,40 1,40
480 0,20 400/400 3,1 23,0 0,30 0,40 1,50
0,25 450/450 3,2 24,0 0,30 0,40 1,45
0,30 500/500 з,з 25,5 0,35 0,40 1,45
0,30 550/550 3,5 3,6 27,0 0,40 0,40 1,45
0,35 600/600 28,5 0,45 0,40 .1,45
0,40 650/650 3,8 30,0 0,45 0,40 1,40
0,45 700/700 3,9 31,5 0,50 ‘ 0,40 1,40
0,55 750/750 4,0 33,0 0,55 0,40 1,40
580 0,25 400/400 3,1 24,0 0,30 0,40 1,50
0,30 450/450 3,3 25,5 0,35 0,40 1,45
0,35 500/500 3,5 27,5 0,40 0,40 1,45
0,40 550/550 3,6 28,5 0,45 0,40 1,40
0,45 600/600 3,8 30,0 0,50 0,40 1,40
0,55 650/650 3,8 31,0 0,50 0,40 1,35
0,60 700/700 3,9 32,5 0,55 0,40 1,35
0,65 750/750 4,0 33,5 0,60 0,40 1,30
720 0,25 400/400 3,7 28,0 0,40 0,40 1,50
0,35 450/450 3,8 29,5 0,45 0,40 1,45
0,40 500/500 4,0 31,5 0,50 0,40 1,45
0,45 550/550 4,0 33,0 0,55 0,40 1,40
0,50 600/600 4,5 34,5 0,60 0,40 1,40
0,60 650/650 4,5 36,0 0,65 0,40 1,35
0,65 700/700 4,5 37,5 0,65 0,40 1,30
0,70 750/750 5,0 40,0 0,70 0,40 1,30
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
40
Продолжение табл. 4.1.
Рис. fn Ги МИН ULp., L1/L2 Ur 2-52 иф 12-61 Uh Un 11-43, В При Ги и Uc
Гц Ом*км м В В В мин. макс.
3.5. 780 0,30 400/400 3,8 28,5 0,45 0,40 1,50
0,35 450/450 4,0 30,0 0,45 0,40 1,45
0,40 500/500 4,2 32,0 0,50 0,40 1,40
0,45 550/550 4,5 34,0 0,55 0,40 1,35
0,50 600/600 4,9 35,5 0,60 0,40 1,35
0,60 650/650 4,9 37,5 0,65 0,40 1,35
0,70 700/700 4,9 39,5 0,70 0,40 1,30
0,75 750/750 5,1 41,5 0,75 0,40 1,30
3.6. 420 0,50 100 1,7 14,0 0,20 0,40 1,0
0,50 200 1,8 15,0 0,20 0,40 1,0
0,50 300 2,0 16,5 0,25 0,40 1,0
0,50 400 2,1 18,5 0,25 0,40 1,0
0,50 500 2,4 20,5 0,30 0,40 1,0
480 0,50 100 1,7 14,0 0,20 0,40 1,0
0,50 200 1,8 15,5 0,20 0,40 1,0
0,50 300 2,0 17,0 0,25 0,40 1,0
0,50 400 2,1 19,0 0,30 0,40 1,0
0,50 500 2,4 22,0 0,35 0,40 1,0
580 0,50 100 1,8 14,5 0,20 0,40 1,0
0,50 200 1,9 16,0 0,20 0,40 1,0
0,50 300 2,1 18,0 0,25 0,40 1,0
0,50 400 '2,2 20,0 0,30 0,40 1,0
0,50 500 2,5 22,0 0,35 0,40 1,0
720 0,50 100 1,9 14,5 0,20 0,40 1,0
0,50 200 2,0 16,5 0,25 0,40 1,0
0,50 300 2,2 19,0 0,30 0,40 1,о
0,50 400 2,4 22,0 0,35 0,40 1,0
0,55 500 2,9 26,5 0,45 0,40 1,0
780 0,50 100 1,9 15,0 0,20 0,40 1,0
0,50 200 2,0 16,5 0,25 0,40 1,0
0,50 300 2,2 19,5 0,30 0,40 1,0
0,50 400 2,5 22,5 0,35 0,40 1,0
0,50 500 3,1 28,0 0,45 0,40 1,0
3.7. 420 0,50 100 2,6 22,5 0,20 0,40 1,0
0,50 150 2,7 23,0 0,20 0,40 1,0
0,50 200 2,8 23,5 0,25 0,40 1,0
0,50 250 2,9 23,5 0,25 0,40 1,0
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
41
Продолжение табл. 4.1.
Рис. Гн Ги МИН L, Ьрц, L1/L2 Ur 2-52 иф 12-61 Uh Un 11-43, В При Ги и Uc
Гц Ом*км м В В В мин. макс.
3.7. 480 0,50 100 2,6 22,5 0,20 0,40 1,0
0,50 150 2,7 23,5 0,20 0,40 1,0
0,50 200 2,8 23,5 0,25 0,40 1,0
0,50 250 2,9 24,0 0,25 0,40 1,0
580 0,50 100 2,7 22,5 0,20 0,40 1,0
0,50 150 2,8 23,5 0,20 0,40 1,0
0,50 200 2,9 23,5 0,25 0,40 1,0
0,50 250 3,0 24,0 0,25 0,40 1,0
720 0,50 100 2,8 23,5 0,20 0,40 1,0
0,50 150 2,9 24,0 0,25 0,40 1,0
0,50 200 3,0 24,5 0,25 0,40 1,0
0,50 250 3,1 25,0 0,30 0,40 1,0
780 0,50 100 2,8 24,0 0,20 0,40 1,0
0,50 150 2,9 24,5 0,25 0,40 1,о
0,50 200 3,0 24,5 0,25 0,40 1,0
0,50 250 3,1 25,0 0,30 0,40 1,0
3.8. 420 0,50 100 1,5 10,5 0,15 0,40 1,20
0,50 150 1,8 12,5 0,20 0,40 1,25
0,50 200 2,0 14,5 0,20 0,40 1,35
0,50 250 2,1 15,5 0,25 0,40 1,40
480 0,50 100 1,6 12,0 0,15 0,40 1,25
0,50 150 1,8 13,5 0,20 0,40 1,30
0,50 200 2,0 15,5 0,25 0,40 1,40
0,50 250 2,1 17,0 0 25 0,40 1,45
580 0,50 100 1,8 13,0 0,15 0,40 1,35
0,50 150 2,2 16,5 0,25 0,40 1,40
0,50 200 2,3‘ 18,5 0,30 0,40 1,50
0,50 250 2,4 19,5 0,30 0,40 1,50
720 0,50 100 2,0 15,5 0,20 0,40 1,45
0,50 150 2,4 19,0 0,25 0,40 1,50
0,50 200 2,5 20,5 0,30 0,40 1,50
0,50 250 2,6 21,5 0,35 0,40 1,50
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
42
Продолжение табл. 4.1.
Рис. Гн Ги МИН L, Ьрц, L1/L2 Ur 2-52 иф 12-61 UH Un 11-43, В При Ги и Uc
Гц Ом*км м В В В мин. макс.
3.8 780 0,50 100 2,1 16,0 0,20 0,40 1,45
0,50 150 2,6 21,0 0,25 0,40 1,50
0,50 200 2,7 22,0 0,30 0,40 1,50
0,50 250 2,8 23,5 0,35 0,40 1,50
3.9. 420 0,50 100 1,5 10,5 0,15 0,60 1,25
0,50 150 1,8 13,0 0,20 0,60 1,30
0,50 200 1,9 14,5 0,25 0,60 1,35
0,50 250 2,0 16,0 .0,25 0,60 1,40
480 0,50 100 1,6 11,0 0,15 0,60 1,30
0,50 150 1,9 14,0 0,20 0,60 1,35
0,50 200 2,0 15,5 0,25 0,60 1,45
0,50 250 2,1 17,0 0,30 0,60 1,50
580 0,50 100 1,8 13,5 0,20 0,60 1,40
0,50 150 2,0 15,0 0,20 0,60 1,45
0,50 200 2,1 18,0 0,25 0,60 1,50
0,50 250 2,2 19,0 0,30 0,60 1,50
720 0,50 100 1,9 15,0 0,20 0,60 1,50
0,50 150 2,2 18,5 0,25 0,60 1,50
0,50 200 2,3 19,0 0,30 0,60 1,50
0,50 250 2,4 20,0 0,30 0,60 1,50
780 0,50 100 2,0 16,0 0,20 0,60 1,50
0,50 150 2,3 19,0 0,25 0,60 1,50
0,50 200 2,4 20,5 0,30 0,60 1,50
0,50 250 2,5 21,5 0,35 0,60 1,50
3.10. 420 0,50 100 1,6 11,5 0,15 0,60 1,25
0,50 150 1,9 14,5 0,20 0,60 1,30
0,50 200 2,0 16,0 0,25 0,60 1,40
0,50 250 2,2 17,5 0,30 0,60 1,45
480 0,50 100 1,7 12,0 0,15 0,60 1,25
0,50 150 2,0 15,5 0,25 0,60 1,35
0,50 200 2,1 17,0 0,30 0,60 1,45
0,50 250 2,3 18,5 0,30 0,60 1,50
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
43
Продолжение табл. 4.1.
Рис. Гн Ги Ur иф Uh Un 11- -43, В
МИН L1/L2 2-52 12-61 При Ги и Uc
Гц Ом*км м В В В мин. макс.
3.10. 580 0,50 100 2,1 15,0 0,20 0,60 1,40J .
0,50 150 2,3 20,0 0,30 0,60 1,50
0,50 200 2,5 21,5 0,35 0,60 1,50
0,50 250 2,6 22,0 0,35 0,60 1,50
720 0,50 100 2,4 19,5 0,25 0,60 1,50
0,50 150 2,9 24,0 0,35 0,60 1,50
0,50 200 3,0 25,0 0,40 0,60 1,50
0,50 250 3,1 26,0 0,45 0,60 1,50
780 0,50 100 2,6 21,0 0,25 0,60 1,50
0,50 150 3,1 26,0 0,35 0,60 1,50
0,50 200 3,2 27,5 0,40 0,60 1,50
0,50 250 3,3 28,5 0,45 0,60 1,50
3.11. 420 0,50 150 1,8 12,5 0,15 0,60 1,25
0,50 200 2,1 15,5 0,20 0,60 1,40
0,50 250 2,4 18,0 0,25 0,60 1,50
0,50 300 2,7 21,5 0,35 0,60 1,50
480 0,50 150 1,9 13,5 0,15 0,60 1,25
0,50 200 2,2 16,5 0,20 0,60 1,45
0,50 250 2,5 19,0 0,25 - 0,60 1,50
0,50 300 2,8 22,5 0,35 0,60 1,50
580 0,50 150 2,2 16,0 0,20 0,60 1,40
0,50 200 2,4 19,0 0,25 0,60 1,50
0,50 250 2,7 22,0 0,30 0,60 1,50
0,50 300 3,0 24,5 0,40 0,60 1,50
720 0,50 150 2,6 20,0 0,25 0,60 1,50
0,50 200 2,7 21,5 0,30 0,60 1,50
0,50 250 3,0 25,0 0,35 0,60 1,50
0,50 300 3,3 28,0 0,45 0,60 1,50
780 0,50 150 2,7 21,0 0,25 0,60 1,50
0,50 200 2,8 22,0 0,30 0,60 1,50
0,50 250 3,1 26,0 0,35 0,60 1,50
0,50 300 3,4 30,0 0,45 0,60 1,50
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
44
Продолжение табл. 4.1.
Рис. Гн Ги МИН L, Ьрц, L1/L2 Ur 2-52 иф 12-61 Uh Un 11-43, В при Ги и Uc
Гц Ом*км м В В В мин. макс.
3.12 420 0,50 150 2,0 13,5 0,15 0,60 1,30
0,50 200 2,2 16,0 0,20 0,60 1,45
0,50 250 2,4 18,0 0,25 0,60 1,50
0,50 300 2,6 20,5 0,35 0,60 1,50
480 0,50 150 2,1 14,5 0,15 0,60 1,35
0,50 200 2,3 16,5 0,25 0,60 1,50
0,50 250 2,5 19,0 0,25 0,60 1,50
0,50 300 2,7 21,5 0,35 0,60 1,50
580 0,50 150 2,3 17,0 0,20 0,60 1,50
0,50 200 2,5 18,0 0,25 0,60 1,50
0,50 250 2,7 20,0 0,30 0,60 1,50
0,50 300 2,9 24,0 0,40 0,60 1,50
720 0,50 150 2,5 19,0 0,20 0,60 1,50
0,50 200 2,7 21,0 0,25 0,60 1,50
0,50 250 3,0 24,0 0,35 0,60 1,50
0,50 300 3,2 27,0 0,45 0,60 1,50
780 0,50 150 2,6 20,0 0,20 0,60 1,50
0,50 200 2,8 22,0 0,25 0,60 1,50
0,50 250 3,1 ‘ 3,3 25,0 0,35 ‘ 0,60 1,50
0,50 300 28,0 0,45 0,60 1,50
3.13 420 0,50 150 1,8 12,5 0,15 . 0,60 1,15
0,50 200 2,1 15,5 0,20 0,60 1,30
0,50 250 2,4 18,0 0,25 0,60 1,40
0,50 300 2,8 23,0 0,35 0,60 1,45
480 0,50 150 1,9 13,5 0,15 0,60 1,20
0,50 200 2,2 16,5 0,20 0,60 1,35
0,50 250 2,5 19,0 0,25 0,60 1,50
0,50 300 2,9 24,5 0,40 0,60 1,50
580 0,50 150 2,2 16,5 0,20 0,60 1,25
0,50 200 2,7 21,0 0,25 0,60 1,40
0,50 250 з,о 24,0 0,35 0,60 1,50
0,50 300 3,4 29,0 0,45 0,60 1,50
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
45
Продолжение табл. 4.1.
Рис. fn ги L, Ьрц, Ur иф Uh Un 1 1-43, В
мин L1/L2 2-52 12-61 при г и и Uc
Гц Ом*км м В В В мин. макс.
3.13. 720 0,50 150 2,6 20,5 0,25 0,60 1,30
0,50 200 3,3 26,0 0,35 0,60 1,50
0,50 250 3,6 30,0 0,40 0,60 1,50
0,50 300 4,0 35,0 0,50 0,60 1,50
780 0,50 150 2,7 22,0 0,25 0,60 1,35
0,50 200 3,5 28,5 0,35 0,60 1,50
0,50 250 4,0 33,0 0,45 0,60 1,50
0,50 300 4,4 38,0 0,55 0,60 1,50
3.14 420 0,50 200 2,0 14,0 0,15 0,60 1,20
0,50 250 2,2 16,5 0,20 0,60 1,45
0,50 300 12,9 22,0 0,35 0,60 1,50
480 0,50 200 2,1 15,0 0,20 0,60 1,25
0,50 250 2,3 17,5 0,25 0,60 1,50
0,50 300 3,0 24,0 0,40 0,60 1,50
580 0,50 200 2,6 19,5 0,25 0,60 1,35
0,50 250 3,0 22,0 0,30 0,60 1,50
0,50 300 3,3 28,0 0,45 0,60 1,50
720 0,50 200 3,3 25,5 0,30 0,60 1,45
0,50 250 3,5 28,0 0,40 0,60 1,50
0,50 300 3,8 33,0 0,50 0,60 1,50
780 0,50 200 3,5 28,5 0,35 0,60 1,50
0,50 250 3,8 32,0 0,45 0,60 1,50
0,50 300 4,2 36,0 0,55 0,60 1,50
3.15 420 0,50 200 2,3 16,0 0,20 0,60 (0,45) 1,10(1,30)
0,50 250 2,8 19,5 0,25 0,60 (0,45) 1,05(1,10)
480 0,50 200 2,4 17,0 0,20 0,60 (0,45) 1,10(1,30)
0,50 250 2,9 22,0 0,30 0,60 (0,45) 1,10(1,15)
580 0,50 200 2,7 20,5 0,25 0,60 (0,45) 1,15(1,30)
0,50 250 3,7 28,0 0,35 0,60 (0,45) 1,15(1,15)
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
46
Продолжение табл. 4.1.
N Гн Гн мин L, Ьрц, L1/L2 Ur 2-52 иф 12-61 UH Un 11-43, В При Ги и Uc
рис. Гц Ом*км м В В В мин. макс.
3.15. 720 0,50 200 3,0 23,0 0,30 0,60 (0,45) 1,15(1,30)
0,50 250 4,6 36,0 0,45 0,60 (0,45) 1,25 (1,30)
780 0,50 200 зд 24,0 0,30 0,60 (0,45) 1,00 (1,30)
0,50 250 5,2 41,0 0,50 0,60 (0,45) 1,25 (1,25)
Обозначения в таблице 4.1:
fH - несущая частота сигнала;
L, L1/L2, Ьрц - длина ТРЦ, длины ветвей ТРЦ с общим питающим концом,
общая длина ТРЦ стрелочного участка;
Ur2-52 - напряжение на выходе генератора ГПЗ (кл. 2-52) в
нормальном режиме;
иф 12-61 - напряжение на выходе фильтра ФПМ (кл. 12-61) в
нормальном режиме;
Uh - напряжение на рельсах питающего конца ТРЦ;
Uni 1-43 - напряжение на входе (кл. 11-43) путевого приемника ПП.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
47
Таблица 4.2.
Регулировочная таблица режима АЛС 25 и 75 Гц;
мощности и токи, потребляемые трансформаторами КТ ( ПТ-25 А)
от источников питания 220 В, 25 или 75 Гц.
Частота тока АЛС L U2KT S1KT Пкт Cos ф 1алс, не менее
Гц м В ВА А А
25 до 200 70 24 0,11 0,71 1,4
300 75 26 0,12 0,73 1,4
400 80 28 0,13 0,75 1,4
500 85 32 0,15 0,78 1,4
600 90 35 0,16 0,83 1,4
700 95 38 0,17 0,86 1,4
800 100 41 0,19 0,90 1,4
75 до 200 70 16 0,07 0,81 1,4
300 75 19 0,09 0,84 1,4
400 75 20 0,09 0,85 1,4
500 80 22 0,10 0,88 1,4
600 80 24 0,11 0,92 1,4
700 85 26 0,12 0,92 1,4
800 90 29 0,13 0,93 1,4
Обозначения в таблице 4.2:
L - длина ТРЦ (для РЦ с одним питающим и одним релейным
концом), длина ветви ТРЦ (для РЦ с общим питающим концом),
общая длина ТРЦ (для РЦ стрелочных участков);
U2KT - напряжение на вторичной обмотке трансформатора КТ (ПТ-25
А), выставленное в соответствии с градациями выходного
напряжения;
SIkt, Пкт - полная мощность и ток, потребляемые трансформатором КТ от
источников питания;
1алс - величина тока АЛС на входном конце РЦ;
Cos ф - коэффициент мощности.
4.2. Требования к регулировке рельсовых цепей.
4.2.1. Режим КРЦ (контроль РЦ).
4.2.1.1. Регулировка ТРЦ в режиме КРЦ должна производиться в соответствии с
данными таблицы 4.1.
4.2.1.2. Основным параметром при регулировке ТРЦ является напряжение на
входе путевых приемников: Uni 1-43.
Напряжение Un 11-43 должно устанавливаться в пределах от
минимального до максимального значений в зависимости от фактического
сопротивления балласта и напряжения питающей сети 50 Гц.
Минимальное значение напряжения Un соответствует минимальному
сопротивлению изоляции рельсовой линии и минимальному напряжению
сети, максимальное - максимальным значениям сопротивления изоляции и
напряжения сети.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
48
4.2.1.3. Регулировка ТРЦ осуществляется путем изменения напряжения Ur,
подаваемого с выхода генератора (клеммы 2-52) на вход путевого фильтра
ФПМ (клеммы 11-71).
Регулировка производится с помощью переменного резистора, ручка
которого выведена на переднюю панель блока ГПЗ.
При установке на ГПЗ перемычки 83-72 напряжение на выводах 2-52
регулируется в пределах 1-6 В.
4.2.1.4. Если при сухом (промерзшем) балласте напряжение Un окажется близким к
меньшему его значению или при мокром (влажном) балласте оно будет
близким к большему значению, то напряжение Ur следует отрегулировать до
соблюдения значений Un, соответствующих максимальному или
минимальному сопротивлению изоляции рельсовой линии и напряжению
сети.
Указанная регулировка производится в период пуска и не требует
сезонной настройки.
4.2.1.5. Величина Ur дана с учетом максимального напряжения питающей сети 50
Гц и является предельно-допустимой.
Увеличение напряжения Ur выше значений, указанных в табл. 4.1, не
допускается.
При этом, при минимальном сопротивлении изоляции рельсовой линии и
минимальном напряжении питающей сети напряжение на входе приемника
Un 11 -43 должно быть не менее, а при максимальном сопротивлении
изоляции рельсовой линии и максимальном напряжении сети - не более
значений, указанных в табл. 4.1.
4.2.1.6. Необходимым условием при регулировке ТРЦ является настройка путевых
фильтров ФПМ на максимальное выходное напряжение. Это осуществляется
за счет настройки фильтров ФПМ в резонанс на несущую частоту путем
подключения соответствующих емкостей с помощью внешних перемычек.
Правильность настройки ФПМ проверяется примерным равенством
напряжений на выводах 71-23 (общая емкость) и 11-23 (индуктивность).
4.2.1.7. Значения напряжений иф и Uh являются ориентировочными для оценки
правильности регулировки свободной и исправной ТРЦ. Приведенные их
значения соответствуют условиям регулировки напряжения Ur и
добротности фильтра ФПМ равной 11,7.
4.2.1.8. Значения напряжений Ur, иф, Uh, Un даны при условии подачи
модулированного сигнала.
4.2.1.9. При шунтировании ТРЦ нормативным шунтом Rihh=0,06 Ома при
максимальном сопротивлении изоляции рельсовой линии и максимальном
напряжении питающей сети 50 Гц путевое реле П (СП) должно надежно
отпускать свой якорь.
При этом, в ТРЦ стрелочных участков при наложении нормативного
шунта на каждом из ответвлений путевое реле соответствующего
ответвления должно надежно отпускать якорь; при наложении нормативного
шунта в точках разветвления - путевые реле данного разветвления; при
наложении нормативного шунта на питающем конце ТРЦ - все путевые реле
стрелочной секции.
4.2.1.10. Особенности проверки работы ТРЦ при наличии схем КСС и КЗО:
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
49
1) при наличии схемы КСС и сходе изолирующих стыков путевые реле
смежных ТРЦ при максимальном сопротивлении изоляции рельсовой линии
и максимальном напряжении питающей сети 50 Гц должны надежно
отпускать свой якорь;
2) проверка работы ТРЦ стрелочных участков при наличии схемы КЗО
производится в следующей последовательности:
- при свободной ТРЦ стрелочной секции и свободных смежных ТРЦ по
регулировочным таблицам устанавливается напряжение на генераторе ГП и
путевых приемниках ПП;
- поочередно на каждом из ответвлений проверяемой ТРЦ при
закороченном приемном конце другого ответвления (установка шунта с
сопротивлением близким к нулю) измеряется напряжение на путевом
приемнике свободного ответвления; оно должно быть не менее величины
надежного неотпадания, равного 0,36 В.
4.2.2. Режим АЛС 25 и 75 Гц.
4.2.2.1. Регулировка тока АЛС производится путем изменения напряжения U2kt
на 2-й обмотке трансформатора КТ (ПТ-25 А) в соответствии с данными
табл. 4.2.
4.2.2.2. Величина напряжения U2kt соответствует минимальному напряжению
питающей сети 50 Гц.
4.2.2.3. Напряжение U2kt выставляется по наибольшей длине кодируемого
участка, входящего в группу ТРЦ, питаемую от одного КТ.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
50
5. Мощности и токи рельсовых цепей.
5.1. Режим КРЦ.
5.1.1. Питание аппаратуры ТРЦ (ГПЗ и ПП) от источника переменного тока 50 Гц
осуществляется от разных питающих трансформаторов напряжением:
- 35,0 В с допустимыми отклонениями 31,5 В - 36,8 В для ГПЗ,
- 17,5 В с допустимыми отклонениями 15,7 В- 18,4 В для ПП.
Для питания генератора ГПЗ могут быть использованы трансформаторы:
СОБС-2А - с последовательным включением обмоток II, III и V с общим
напряжением 34,9 В (под нагрузкой) при номинальном токе 3,86 А;
ПОБС-5А - с последовательным включением обмоток II, III ИГс общим
напряжением 34,2 (под нагрузкой) при номинальном токе 5,7 А.
Для питания путевого приемника ПП используются те же типы
трансформаторов с включением:
СОБС-2А - с параллельным включением обмоток II и III и
последовательным подключением обмотки V (кл. 1-2) с общим напряжением
17,9 В при номинальном токе 7,72 А;
ПОБС-5А - с параллельным включением обмоток II и III с напряжением
17,1 В при номинальном токе 11,4 А.
5.1.2. Мощности и токи 50 Гц, потребляемые аппаратурой ТРЦ от вторичных .
обмоток трансформаторов СОБС-2А (ПОБС-5А), приведены в таблице 5.1.
Таблица 5.1.
Аппаратура S2, ВА не более 12, А не более
ГПЗ 10,0 0,30
ПП 5,0 0,30
Обозначения в таблице 5.1:
S2,12 - полная мощность и ток 50 Гц, потребляемые аппаратурой ТРЦ от
вторичной обмотки трансформатора СОБС-2А (ПОБС-5А).
При этом I2=S2/Uhom, А,
где; Uhom=35 В - для ГПЗ;
Ином-17,5 В - для ПП.
5.1.3. По суммарной мощности SS2 таблицы 5.1. определяется количество
соответствующих блоков, которое можно подключить к одному питающему
трансформатору СОБС-2А (ПОБС-5А), а по суммарному току SI2
определяются номинал предохранителей во вторичных обмотках
трансформаторов СОБС-2А (ПОБС-5А) и потери мощности в них.
5.1.4. Потери мощности в трансформаторах СОБС-2А (ПОБС-5А) в зависимости
от тока нагрузки приведены в таблице 5.2.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
51
Таблица 5.2.
Потери мощности трансформаторов СОБС-2А и ПОБС-5А
в зависимости от тока нагрузки (f=50 Гц).
Тип трансформ атора % тока нагрузки от номинала ТОК нагрузки А Зпот. ВА Cos (р Примечание
СОБС-2А 20 0,77 8,3 0,55 II и III, У
40 1,54 10,5 0,63 обмотки
60 2,32 14,6 0,71 включены
80 3,10 20,7 0,76 последов ательно
100 3,86 27,5 0,83 (U2=35 В)
СОБС-2А 20 1,54 8,5 0,63 II и III
40 3,10 11,3 0,67 обмотки
60 4,64 15,8 0,74 включены
80 6,20 22,5 0,78 параллельно
100 7,72 30,7 0,84 (U2=17,5 В)
ПОБС-5А 20 1,14 39,0 0,64 II и III
40 2,28 41,0 0,66 обмотки
60 3,42 43,0 0,67 включены
80 4,56 49,0 0,70 последовательно
100“ 5,70 56,0 0,71 (U2=34,2 В)
ПОБС-5А 20 2,28 40,2 0,69 II и III
40 4,56 43,5 0,70 обмотки
60 6,84 46,4 0,70 включены
80 9,12 53,9 0,71 параллельно
100 11,40 62,2 0,72 (U2=17,l В)
Обозначения в табл. 5.2:
Зпот - полная мощность потерь;
Cos (р - коэффициент мощности.
5.1.5. При известных значениях суммарной мощности нагрузки во вторичной
обмотке трансформатора СОБС-2А или П0БС-5А - SS2 и мощности потерь -
Sn рассчитываются мощность и ток 50 Гц в первичной обмотке указанных
трансформаторов - S1 и II.
Расчет мощности S1 и тока 11 производится в следующей
последовательности:
1) выбранная по табл. 5.2. величина мощности потерь Sn с
соответствующим коэффициентом мощности Cos (р раскладывается на
составляющие:
- активную
Pn=Sn*Cos (р, ВА
- реактивную Qn== л/5п2 -Рпг, ВАР
2) суммарная мощность XS2, определяемая по табл. 5.1, имеет
коэффициент мощности Cos (р = 1, т. е. можем принять, что SP2 = ES2, ВТ.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
52
3) мощность 50 Гц в первичных обмотках трансформаторов СОБС-2А
(ПОБС-5А) будет равна:
Sl=(SP2+Pn)+j Qn, BA
4) ток в первичных обмотках трансформаторов:
I1=S1/Uhom, А
где Uhom=220 В.
5) коэффициент мощности: Cos <p=(SP2+Pn)/S 1
5.2. Режим АЛ С 25 и 75 Гц.
5.2.1. Расчетные мощности и токи, потребляемые кодовыми трансформаторами
КТ (ПТ-25 А) от источника переменного тока 25 или 75 Гц, приведены в
табл. 4.2.
5.2.2. Значения мощностей и токов даны с учетом потерь в трансформаторе КТ.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
53
6. Кабельная сеть.
6.1. Подключение аппаратуры ТРЦ, располагаемой на посту ЭЦ, к напольным
устройствам производится симметричным сигнальным кабелем с парной
скруткой жил (провода 1П-2П, 1Р-2Р).
При прокладке в кабеле только одной пары релейных или питающих
проводов подключение аппаратуры ТРЦ может осуществляться
несимметричным сигнальным кабелем.
6.2. Питающие и приемные концы ТРЦ должны укладываться в разных кабеляхЛ
Организация схемы контроля исправности кабельных цепей не
предусм атрив ается.
В кабеле с парной скруткой жил допускается совместная прокладка
проводов ТРЦ с проводами 25, 50 или 75 Гц напряжением до 250 В.
6.3. Жильность соединительных проводов между ПТ и рельсами или ДТ
определяется из уравнения:
Га1=Гк*Т<п(1/Пп+1/По), Ом
где:
Lai - длина соединительных проводов, км;
Гсп - сопротивление соединительных проводов, равное:
0,15 Ом - на питающих концах с ДТ;
При полностью выведенных резисторах Яз:
0,40 Ом - на питающих и релейных концах без ДТ;
1,10 Ом - на питающих и релейных концах однониточных ТРЦ;
2,20 Ом - на релейных концах с ДТ.
гк - удельное сопротивление одной жилы кабеля:
при диаметре жилы 1 мм - гк =23,5 Ом/км;
при диаметре жилы 0,9 мм - гк =29 Ом/км.
пп, По - количество прямых и обратных жил соединительных проводов.
6.4. Максимальная расчетная длина кабеля между ПЯ и постом ЭЦ при полностью
выведенном резисторе Rk составляет 3 км.
При длине кабеля менее 3-х км величина сопротивления резистора Rk
определяется из уравнения:
RK=200-RKa6ji., Ом
где:
Ккаб.л.=2 Гк *Lk - сопротивление кабельной линии, Ом,
Lk - фактическая длина кабеля, км.
Дублирование жил в кабеле, укладываемом между ПТ и постом ЭЦ, не
допускается.
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
54
7. Данные по включению аппаратуры.
Таблица 7.1.
Генератор путевой ГПЗ.
Тип ГП Несущая частота (fH), Гц Перемычки для fH Перемычки при частоте модуляции (fM), Гц Перемычки на ГП при работе на ФПМ
8 12
ГПЗ-8,9,11 420 12-23 81-73 62-42 62-33 83-72 3-4 51-61
480 12-21 81-63 62-42 62-33
580 12-22 81-82 62-42 62-33
ГПЗ-11,14,15 580 12-22 81-73 62-42 62-33
720 12-13 81-63 62-42 62-33
780 12-11 81-82 62-42 62-33
Примечание: Входные клеммы питания 35 В, 50 Гц - 41-43
Выходные клеммы - 2-52.
Фильтр путевой ФПМ.
Таблица 7.2.
Тип ФПМ fH, Гц С общ. МКФ Перемычки
ФПМ 8,9,11 420 4,85 43-23-22-21-83
480 4,38 42-23-22-21
580 4,07 41-23-22-81-73
ФПМ 11,14,15 580 4,07 43-23-22-81-73
720 4,68 42-23-21-83-82
780 3,57 41-23-21-83-81
Примечание: Входные клеммы - 11-71
Выходные клеммы - 12-61
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
55
Таблица 7.3.
Путевой приемник ПП.
fHj Гц Гм, Гц Тип ПП Вход, клеммы Вых клеммы
420 8 ПП-8/8 11-43 31-33
12 ПП-8/12 11-43 31-33
480 8 ПП-9/8 11-43 31-13
12 ПП-9/12 11-43 31-13
580 8 ПП-11/8 11-43 31-83
12 ПП-11/12 11-43 31-83
720 8 ПП-14/8 11-43 31-52
12 ПП-14/12 11-43 31-52
780 8 ПП-15/8 11-43 31-51
12 ПП-15/12 11-43 31-51
Примечание: Клеммы питания: 21-22.
Уравнивающий трансформатор УТЗ
(ТУ 32 ЦШ 3740-93)
Настройка УТЗ на несущую частоту осуществляется путем установки
перемычек согласно данным табл. 7.4.
Таблица 7.4.
Несущая частота fH, Гц Перемычка между выводами первичной обмотки.
420 10-3 .
480 10-4
580 10-5
720 10-6
780 10-7
Выводы 1-й обмотки выбираются в зависимости от требуемого
коэффициента трансформации п в соответствии с данными табл. 7.5.
Таблица 7.5.
Коэффициент трансформации п Выводы первичной обмотки
1,20 9-3
1,37 9-4
1,65 9-5
2,03 9-6
2,44 9-7
2,90 3-6
3,39 9-8
4,16 4-6
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
56
8. Обслуживание ТРЦ.
8.1. Устройства ТРЦ должны содержаться в соответствии с требованиями
Инструкции по техническому обслуживанию устройств сигнализации,
централизации и блокировки ЦШ-4616.
8.2. Измерения выполнять приборами класса точности не ниже 2,5 с внутренним
сопротивлением не менее 1,3 кОм (например: Ц4380, Ц4312).
Измерения напряжений на входе путевых приемников ТРЦ должны
производиться на пределе измерений 1,5 В или выше.
8.3. При обслуживании ТРЦ рекомендуется использовать индикатор токов и
напряжений ИТ-ЧРЦ (8151-00-00).
8.4. Измерение напряжения на входе путевого приемника каждой рельсовой цепи
производится электромехаником один раз в квартал.
Действующие значения этих напряжений указаны в регулировочной
таблице 4.1.
Если напряжение на входе приемника отличается от данных таблицы 4.1,
то должно быть проверено напряжение питания генератора. При отклонении
от номинальных значений должны быть приняты меры к выявлению и
устранению причин.
8.5. Настройка путевых фильтров в резонанс на частоту сигнального тока
выполняется в процессе включения рельсовых цепей в эксплуатацию.
8.6. Регулировка рельсовых цепей должна производиться в соответствии с
требованиями раздела 4 настоящего сборника.
8.7. Генераторы, фильтры и приемники проверяются при установке.
8.8. Один раз в квартал электромехаником должно производиться измерение
напряжения на путевом реле.
При исправном приемнике и напряжении на его входе в соответствии с
регулировочной табл. 4.1. напряжение на путевом реле должно находиться в
пределах 4,0-8,0 В. В противном случае приемник должен быть заменен.
8.9. Два раза в год электромехаником должно производиться измерение
напряжения питания блоков. Оно должно находиться в пределах, указанных
в п. 5.1.
8.10. Не реже 2-х раз в год электромехаником должно производиться измерение
напряжений на кодовом трансформаторе КТ передающих устройств АЛС
числового кода. Напряжение на трансформаторе КТ указано в
регулировочной таблице 4.2.
8.11 Рекомендации по отысканию повреждений в рельсовых цепях при ложной
занятости:
- путевые реле обесточены в обеих ветвях РЦ с общим питающим
концом или на всех ответвлениях ТРЦ стрелочного участка - неисправность
ТРЦ-ЭТ50(АЛС 25, 75) -С - 96
следует искать в цепи оощего питающего конца от генератора до рельсовых
нитей;
- обесточено путевое реле в одной из ветвей РЦ с общин питающим
концом или на одном из ответвлений ТРЦ стрелочного участка - следует
проверять исправность приемника. Если приемник исправен, то необходимо
искать повреждение в рельсовой линии;
- путевое реле обесточено в РЦ с одним питающим в одним приемным
концом - следует проверить исправность приемника. Если он исправен, то
проверить цепи питающего конца. Если и ои исправен, то повреждение
следует искать в рельсовой линии;
- путевые реле смежных рельсовых цепей с КСС, стыкуемых релейными
концами, обесточены - необходимо убедиться в исправности стыков, если они
исправны - необходимо искать повреждения в кабельной лнннн иля входной
цепи приемника;
- путевые приемники в смежных рельсовых цепях, питаемые от одного
генератора в противофазе, обесточены - необходимо убедиться в исправности
стыков;
- нарушен режим работы КЗО - необходимо проверить исправное
состояние рельсовой линии ответвления, иа котором путевое репе должно не
отпадать.
8.12. При монтаже кабельной магистрали и различных переключениях в ней
должны быть исключены случая использования жилы одной пары кабеля с
жилами других пар того же кабеля (распаривание).
8.13 Проверка исправного состояния изолирующих стыков (ИС) осуществляется
по графику технологического обслуживания путем наложения “косой"
перемычки на две смежные РЦ, свободные от подвижного состава.
При исправном состоянии ИС путевые репе смежных РЦ должны оставаться
под током, при коротком замыкании (КЗ) одного из ИС обесточивается
путевое реле одной из РЦ, при КЗ двух ИС обесточиваются оба путевых реле
смежных РЦ.
8.14. Проверка режима КСС производится путем закорачивания изолирующих
стыков на релейных концах съезда. В этом случае путевые реле смежных релейных
концов съезда должны быть обесточены.
ТРЦ-ЭТ50(АЛС 23, 75) С - 96
