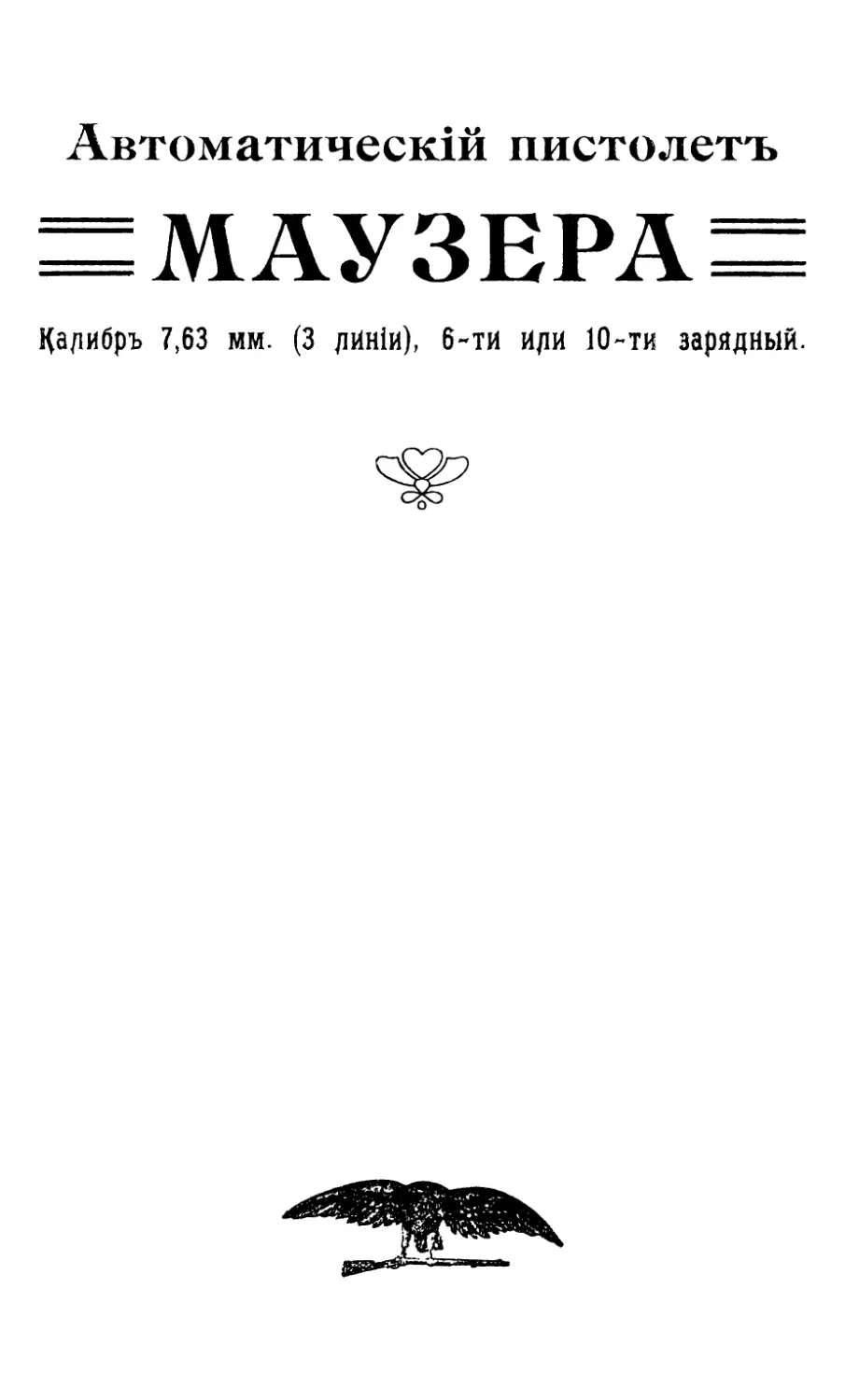

Автоматическій пистолетъ
= МАУЗЕРА =
Цадибръ 7,63 мм. (3 линіи), 6-ти иди 10-ти зарядный.
Типографія Акц. Общ. Типогр. Дѣла въ СПб. (Герольдъ/
7-ая рота, д. 26.
Самозаряжающійся
(автоматическій)
ПИСТОЛЕТЪ МАУЗЕРА
представляетъ ручное огнестрѣльное оружіе, старѣй,
шее изъ автоматическихъ системъ. Дѣйствіе его таково-
при выстрѣлѣ возникающее въ стволѣ давленіе поро-
ховыхъ газовъ служитъ не только для выбрасыванія
пули изъ канала ствола, но также и для открыванія
затвора, выбрасыванія пустой гильзы, взведенія курка
и для заряженія; стрѣлку остается только цѣлиться,
спускать курокъ для каждаго выстрѣла и пополнять
магазинъ.
Такимъ образомъ стрѣлокъ при нѣкоторомъ
упражненіи можетъ дать въ * і секунду до 5 выстрѣ-
ловъ или въ і минуту до 8о выстрѣловъ.
Патроны снаряжены бездымнымъ порохомъ и
даютъ начальную скорость 425 метровъ въ і секунду
(1394* фута въ і секунду), при чемъ дальность вы-
стрѣловъ достигаетъ до юоо метровъ (1500 шаговъ);
пробивная способность пистолета до 26 — 28 см.
(5—6 вершковъ) въ глубину сосноваго дерева, а также
пробиваетъ стальной щитъ въ 3 мил. (г линія) тол-
щиною вблизи дула.
Послѣ іоооо выстрѣловъ изъ одного и того же
пистолета не замѣчается никакой порчи, ни замѣт-
наго изнашиванія рабочихъ частей, только измѣняется
3
незначительно вѣрность боя, (мѣткость падаетъ отъ
износа канала ствола послѣ значительнаго числа вы-
стрѣловъ).
Благодаря легкому наполненію магазина, на ко-
торое тратится очень мало времени и благодаря авто-
матическому заряжанію послѣ каждаго выстрѣла, пи-
столетъ Маузера превосходное военное ручное оружіе.
Прицѣлъ снабженъ дѣленіями: при прицѣлѣ на
500 метровъ (750 шаговъ), черезъ каждые 50 метровъ
(75 шаговъ), при прицѣлѣ на юоо метровъ (1500 ша-
говъ, черезъ каждые юо метровъ (150 шаговъ).
Пистолетъ безъ прицѣла имѣетъ 30 основныхъ
частей, меньше чѣмъ въ существующемъ военномъ ре-
вольверѣ.
4
БАЛЛИСТИЧЕСКІЯ ДАННЫЯ
автоматическаго пистолета
МАУЗЕРА.
Калибръ .
Длина пистолета .
„ ствола
„ патрона.
„ пули .
Вѣсъ пистолета іо заряди.
г
п	п	° П
„ патрона
„ пули.
„ пороха.
7,63 мм. (з линіи).
290 „ (и,4 Дм-)-
4° н (5,5 ,, )•
35 л (т>4 ,, )•
*3>8 „ (о,54 „ )•
(1180 гр. (2.9 ф.).
безъ пуль
I1090 „ (2,2/з „).
10,7 п (2,5 3-)«
5,5 „ (х,24„)
°’5 ” (ТІ,4Д-)
Скорость пули на 25 метр. (35 шаговъ) 400 метр.
въ секунду (312 футовъ въ і секунду).
Высота траэкторіи въ 300 метрахъ іюо милимет-
ровъ (въ 450 шагахъ 26 верш.).
5
Разсѣиваніе пуль
Выпущено юо пуль скорымъ огнемъ, разстояніе
до мишени юо метровъ (150 шаговъ).
Разсѣиваніе по высотѣ: 53 сант. (12 верш. или 21 дм.).
„ по ширинѣ: 42	„ (9,5 „	„ 16,5 „ ).
6
Обращеніе съ пистолетомъ.
Заряжаніе.
і.	Крѣпко обхвативъ правой рукой рукоятку писто-
лета, захватываютъ большимъ и указательнымъ
пальцами лѣвой руки рифленую головку затвора В
и тянутъ ее назадъ, курокъ Г) при этомъ взведется.
(Рис. і).
^В. Если открываніе тугое, при недостаткѣ
смазки или сильномъ загрязненіи, то подаютъ стволъ
немного назадъ, чтобы задержка С освободила зат-
воръ.
2.	Наполненную патронами обойму вставляютъ лѣвой
рукой (съ какой угодно стороны) вплотную къ вы-
брасывателю, въ имѣющіяся для бортиковъ обоймы
пазы, въ ізыемкѣ затворной коробки (Рис. і).
3.	Большимъ пальцемъ сильно надавливая на верхній
патронъ, посылаютъ патроны въ магазинъ до тѣхъ
поръ, пока верхній патронъ не придется передъ
затворомъ.
Автоматическій пистолетъ „Маузера".
Десятизарядный.
Рис. I.
7
4-	Потомъ обойму вынимаютъ, затворъ В быстро самъ
идетъ впередъ, толкаетъ верхній патронъ въ каналъ
ствола, послѣ чего пистолетъ вполнѣ готовъ къ
выстрѣлу. Стрѣлку остается, такимъ образомъ,
только нажимать каждый разъ на спускъ до тѣхъ
поръ, пока весь магазинъ не опорожнится, т. е. пока
не будетъ выстрѣленъ послѣдній цатронъ. Какъ
характерный признакъ этого служитъ остановка зат-
вора В въ откинутомъ назадъ положеніи (его задер-
живаетъ подаватель магазина, выступающій вверхъ
благодаря дѣйствію на него пружины); пистолетъ
готовъ для новаго наполненія магазина.
Какъ только затворъ остался откинутымъ на-
задъ (какъ указано на рис. і) пистолетъ снова за-
ряжаютъ и онъ опять готовъ къ бою.
5.	Если не хотятъ больше стрѣлять, то потянувъ
рифленную головку затворъ назадъ и, держа его въ
такомъ положеніи, давятъ лѣвой рукой на подава-
тель внизъ, потомъ спускаютъ осторожно затворъ,
пока онъ не дойдетъ до своего мѣста.
Заряженіе однимъ патрономъ или наполненіе
магазина отдѣльными патронами безъ обоймы.
Если хотятъ зарядить пистолетъ одиночными пат-
ронами (не пользуясь обоймой) отъ руки, то надо от-
тянуть затворъ назадъ правой рукой, крѣпко держатъ
его въ такомъ положеніи, лѣвой рукой вводятъ пат-
роны въ магазинъ, надавливая ихъ внизъ, и когда вло-
жено желательное количество патроновъ, пускаютъ
затворъ впередъ.
Предохранитель.
Предохранитель можно поставить въ двоякомъ
положеніи, при спущенномъ куркѣ и при взведенномъ.
Для этого, на имѣющуяся съ лѣвой стороны около курка
головку предохранителя надавливаютъ внизъ. Этимъ
устанавливается предохранитель, курокъ не взводится, и
не спускается, значитъ оружіе безопасно въ обращеніи.
Если хотятъ вложить заряженный пистолетъ въ
кобуру, при чемъ предохранитель поставленъ внизъ,
(предохранит. отъ нечаяннаго выстрѣла), то сначала
необходимо спустить курокъ, для чего лѣвую руку по-
мѣщаютъ между затворомъ и куркомъ В. Спускаютъ
курокъ и медленно вынимаютъ руку, при этомъ надо
избѣгать, чтобы курокъ не ударилъ объ ударникъ;
потомъ опускаютъ за головку предохранитель внизъ.
8
Приведеніе въ боевое положеніе
производится обратнымъ подниманіемъ за головку пре-
дохранителя вверхъ, при чемъ курокъ освобождаесся
и можетъ быть взведенъ или спущенъ.
Разряжаніе пистолета.
Когда не всѣ патроны выстрѣлены и желаютъ
оставшіеся патроны вынуть, необходимо произвести
слѣдующее:
Крѣпко держа лѣвой рукой за рукоятку, обхва-
тываютъ большимъ и указательнымъ пальцами правой
руки рифленный конецъ затвора В, тянутъ его
сильно назадъ до крайняго положенія, затѣмъ пускаютъ
его; это движеніе повторяютъ до тѣхъ поръ, пока не
выбросится послѣдній патронъ и затворъ не остано-
вится въ откинутомъ положеніи, тогда надавливаютъ
на подаватель внизу (какъ указано выше въ пунктѣ 5-мъ
страницы 8-й) освобожденный затворъ идетъ впередъ.
Послѣ чего спускаютъ курокъ.
Чистка послѣ стрѣльбы.
Рис. 2.
9
Послѣ стрѣльбы достаточно вычистить стволъ и
магазинъ. '
Дѣйствуютъ такъ:
і.	Концомъ пули патрона или острымъ концомъ шпильки
нажимаютъ на конецъ штифта, крышки магазинной
коробки до тѣхъ поръ, пока крышка магазинной ко-
робки не откинется, вынимаютъ изъ магазина пода-
ватель съ пружиной и крышкой. (Рис. 2).
2.	Оттягиваютъ назадъ и крѣпко удерживаютъ зат-
воръ В, вводятъ пустую обойму въ то же мѣсто,
какъ при заряжаніи и пускаютъ затворъ, онъ те-
перь держится обоймой.
Послѣ чистки собираютъ пистолетъ, вынима-
ютъ обойму и вставляютъ подаватель съ пружиной
и крышкой на мѣсто.
ІО
Разборка пистолета на главныя части.
Отдѣлить стволъ съ замкомъ отъ коробки, отнять
замокъ отъ ствола.
Для чего:
і. Вынимаютъ магазинъ.
з.	Взводятъ курокъ.
3.	Упираютъ пистолетъ дуломъ въ столъ, пальцами
обхватываютъ за затворную коробку А. Обоймой
подводятъ замочную задержку Г подъ курокъ (фиг. 3)
и вытягиваютъ изъ короба стволъ съ затворной
коробкой и замкомъ. (Фиг. 4).
(Фиі. 4).
іі
4-	Отнять замокъ, который посредствомъ тяги Н и
задержкй С связанъ съ затворной коробкой А1
(замокъ — механизмъ для производства удара по
ударнику).
Для чистки и исправленія рабочихъ частей до-
статочно пистолетъ разобрать, какъ указано выше.
Вынуть ударникъ.
Чтобы вынуть ударникъ, ставятъ конецъ протирки
на выступающій ударникъ и надавливаютъ его внутрь
возможно глубже и поворачиваютъ на 90° вправо,
отчего ударникъ выбросится пружиной. Для обратнаго
вкладыванія дѣйствія обратныя.
Сборка пистолета производится въ обратномъ
порядкѣ, для чего надо напрактиковаться, чтобы раз-
бираемыя части правильно собрать.
Подаватель съ пружиною и крышкой ставятся
подъ конецъ.
Соединеніе замка со стволомъ.
(Фиг. з).
Поворачиваютъ стволъ мушкою внизъ, вклады-
ваютъ затворную задержку С на свое мѣсто въ за-
творную коробку, ставятъ замокъ по срединѣ и при
этомъ наблюдаютъ чтобы серпообразная пятка связи
Н прилегла къ внѣшней поверхности маленькой цапфы
задержки Сг. Сильнымъ надавливаніемъ большихъ
пальцевъ замокъ соединяютъ съ затворной коробкой.
Наблюдаютъ при этомъ, чтобы не надавливать на
спускной рычагъ, отчего можетъ спуститься курокъ.
