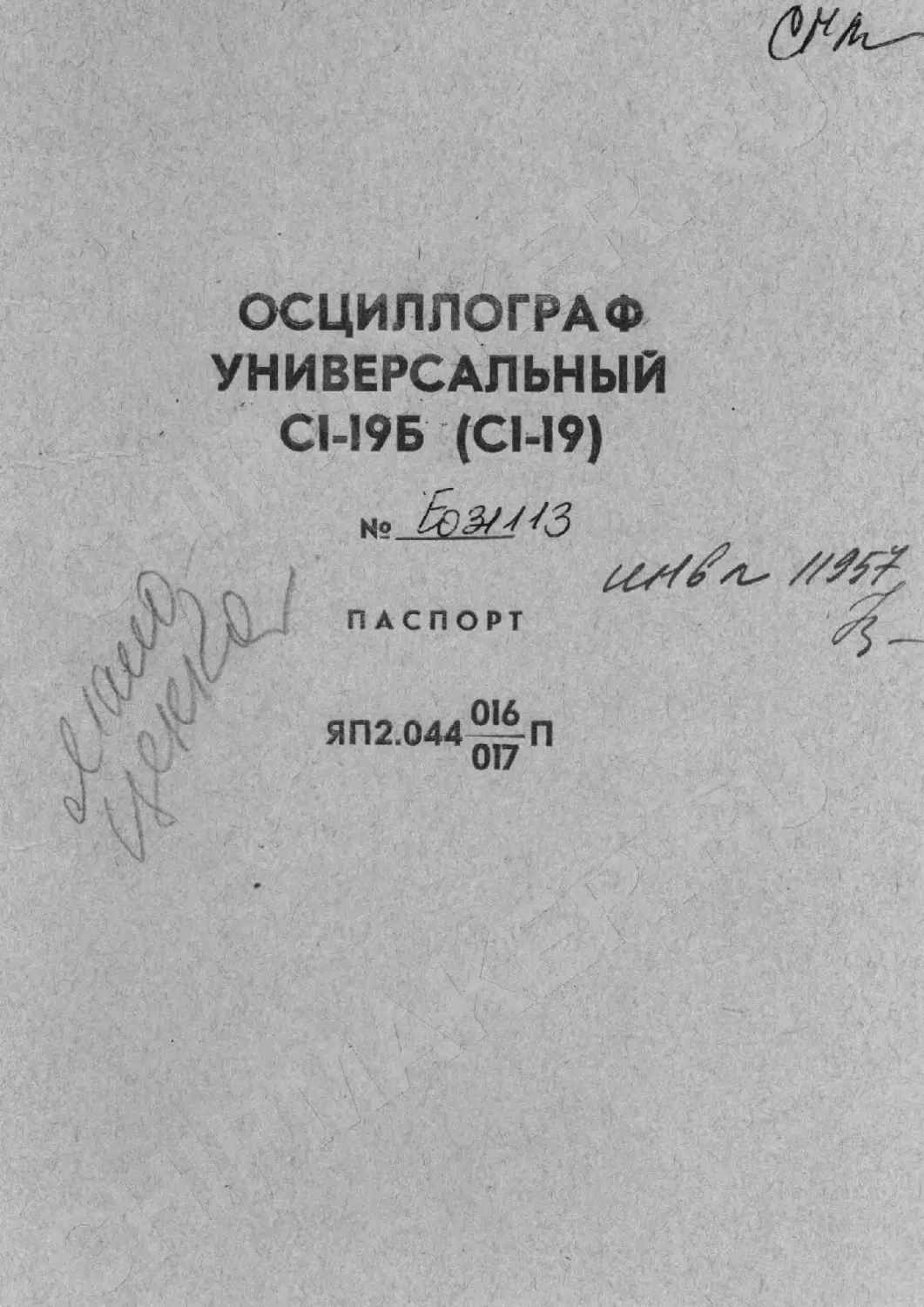

ОСЦИЛЛОГРАФ
УНИВЕРСАЛЬНЫЙ
С1-19Б (CI-I9)
No
Яп2.°44^уп
I
ОСЦИЛЛОГРАФ
УНИВЕРСАЛЬНЫЙ
С1-19Б (CI-I9)
№ Еои SY3
ПА СПОРТ
. ЯП2.044.~П
ВНИМАНИЕ!
В данном приборе С1-19Б вместо ламп ЛН1-1, ЛН1-2 типа
МН-3,5-0,26 применены лампы типа МН-6,3-0,22. Лампы
включены по параллельной схеме относительно источника
питания (обмотка 2—3 трансформатора).
1. ОБЩИЕ УКАЗАНИЯ
1, 1. Перед эксплуатацией внимательно ознакомьтесь с
техническим описанием и инструкцией по эксплуатации при-
бора.
1. 2. Паспорт входит в комплект поставки данного при-
бора и должен постоянно находиться при нем.
1. 3. Паспорт является документом, отражающим техни-
ческое состояние прибора и содержащим сведения по его экс-
плуатации.
1. 4. Все записи в паспорте должны производиться толь-
ко чернилами, отчетливо и аккуратно. Подчистки, помарки
и незаверенные исправления не допускаются. Воспрещается
делать какие-либо пометки и записи на обложке паспорта.
1. 5. Порядок заполнения паспорта следующий:
а) разделы 3, 5 и 6 заполняются во время приемо-сдаточ-
ных испытаний;
б) раздел 2 заполняется после приемки прибора, подпись
скрепляется печатью;
в) раздел 7 заполняется заводом-изготовителем после кон-
сервации прибора перед его упаковкой, а в дальнейшем —
потребителем;
г) в раздел 9 заносятся сведения по эксплуатации при-
бора в соответствии с назначением и содержанием каждой
из таблиц;
д) раздел 8 заполняется потребителем.
3
' 2. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
2. 1. Осциллограф типа С1-19Б, заводской №'
016
соответствует техническим условиям ЯП2.044. уу ТУ и при-
знан годным к эксплуатации.
3. 1. Предприятие-изготовитель гарантирует соответствие
прибора всем требованиям его технических условий в тече-
ние . /£ месяцев эксплуатации.
Для приборов с приемкой заказчика период гарантийных
обязательств увеличивается на время непрерывного длитель-
ного хранения и пребывания в пути на срок до 12 месяцев.
Предприятие-изготовитель обязано в течение указанных
сроков, если нет особых соглашений по их увеличению, без-
возмездно ремонтировать прибор, вспомогательные и допол-
нительные его части, вплоть до замены прибора в целом,
если они за этот срок выйдут из строя или их характеристи-
ки окажутся ниже норм соответствующих стандартов и ТУ.
Безвозмездный ремонт или замена производятся при ус-
ловии соблюдения потребителем правил эксплуатации, тран-
спортирования и хранения. Срок эксплуатации или длитель-
ного хранения исчисляется с момента отгрузки прибора по-
требителю.
3. 2. При выходе из строя электровакуумных и других
покупных комплектующих изделий, имеющих срок службы
менее 500 часов, и замене их после истечения этого срока
при гарантийном ремонте прибора на месте эксплуатации
стоимость указанных изделий оплачивает потребитель.
4
3. 3. Гарантийный срок продлевается на время от подачи
рекламации до введения прибора в эксплуатацию силами
изготовителя.
3. 4. Для ввода в эксплуатацию прибора и проведения
профилактических работ разрешается БИПам и поверочным
лабораториям потребителей производить вскрытие прибора.
Вскрытие заводских пломб с последующим опломбирова-
нием пломбами БИП или поверочных лабораторий потре-
бителя не снимает гарантий предприятия-изготовителя при
наличии соответствующих отметок в паспорте и извещении
предприятия-изготовителя об объеме и характере проведен-
ных работ.
4. РЕКЛАМАЦИИ
4. 1. Регистрируются все предъявляемые рекламации и их
краткое содержание.
При отказе в работе или неисправности прибора в период
действия гарантийных обязательств потребителем должен
быть составлен акт о необходимости ремонта и отправки
прибора предприятию-изготовителю или вызова его предста-
вителя.
4. 2. Порядок рекламирования и предъявления штрафных
санкций определяется действующими условиями поставки
продукции.
5
5. СОСТАВ КОМПЛЕКТА
Таблица I
Наименование Обозначение Коли- чество Примечание
Осциллограф С1-19Б (С1-19) ЯП2.044.017 Сп (ЯП2.044.016 Сп) 1
Техническое описание и ин- струкция по эксплуатации ЯП2.044.016/017ТО 1
Паспорт ЯП2.044.016/017П 1
Комплект ЗИП: делитель 1 : 100 ЯП2.751.022 Сп 1
штеккер ЯПЗ.645.015 Сп 1
зажим ЕУ4.835.007 Сп 1
кабель ЯП4.850.032 Сп 1
кабель ЯП4.850.060 Сп 1
кабель соединительный ЯП4.850.061 Сп 1
Шнур соединительный ЕЭ4.860.003 Сп 1
Провод соединительный ЯП4.863.002 Сп 1
Провод соединительный ЕЭ4.863.038 Сп 1
Щуп ЯП4.869.001 Сп 1
Щуп И24.266.000 Сп 1
Светофильтр ЯП6.436.000 1
Козырек ЯП8.634.096 1
Запасные части: лампа 6Ж1П-ЕВ СБ3.300.028 ТУ1 2 Тренирова- ны и ото- браны по минималь- ному дрей- фу катод- ного тока для первого каскада БПУ-1
6
Продолжение табл. 1
Наименование Обозначение Коли- чество Примечание
Лампа МН-13,5-0,16 СФО.337.006 1
Лампа МН-3,5-0,26 ГОСТ 2204-69 1
Предохранитель ПМЗ НИО.481.017 2
Предохранитель ПМ5 НИО.481.017 9
Укладка и тара: Ящик укладочный ЯП4.161.219 Сп 1 Для прибо- ров с при- емкой пред- ставителя заказчика. Укладка ЯП4.150.И5 Сп
Примечание. Осциллограф поставляется в комплекте с блоками
БПУ-1, БР-1. По специальному заказу осциллограф может быть уком-
плектован при выпуске двумя блоками БПУ-1 или двумя блоками БПУ-1
и блоком БР-1, о чем производится запись в графе «Примечание» дан-
ного раздела. Поставка сменных блоков отдельно от осциллографа не
производится.
Таблица 2
6. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
И ХАРАКТЕРИСТИКИ
Наименование
По техническим
условиям
По заводским
испытаниям
1. Рабочая часть экрана, мм:
по вертикали
по горизонтали
2. Толщина линии луча, мм,
не более
3. Полоса пропускания
тракта вертикального откло-
нения луча, Мгц, в пределах
4. Неравномерность ампли-
тудно-частотной характеристи-
ки тракта вертикального от-
клонения в диапазоне частот
от 0 до 250 кгц, дб, не более
5. Разность фаз между
трактами горизонтального и
вертикального отклонения при
использовании в них однотип-
ных усилителей (БПУ-1) в
градусах, не более
50
80
1
0—1
0,5
2
Примечание. Проверке по п. 5 подвергаются все приборы, которые по
специальному заказу комплектуются двумя однотипными усилителями
(БПУ-1).
6. Входное сопротивление
тракта вертикального откло-
нения, Мом, в пределах;
входная емкость, пф, не
более
7. Время нарастания пере-
ходной характеристики, мксек,
не более
8. Выброс на переходной ха-
рактеристике, %, не более
9. Максимальная чувстви-
тельность тракта вертикально-
го отклонения, мм/мв, не ме-
нее
10. Дрейф луча осциллогра-
фа, приведенный ко входу, за
30 мин, мв, не более
1 Мом ±10%
40
0,35
5
/
I/
8
Продолжение табл. 2
Наименование По техническим условиям По заводским испытаниям
11. Основная погрешность амплитуды источника калибро- вочного напряжения, °/о, не более ±3
12. Основная погрешность измерения амплитуд при раз- мере изображения от 20 до 50 мм, не более ±10 £
13. Длительность развертки, мксек, в пределах 104-Ю7 /О //О
14. Основная погрешность частоты калибровочных меток времени, %, не более ±5
15. Основная погрешность измерения временных интерва- лов, %, не более ±10
16. Внутренняя синхрониза- ция развертки:
минимальная величина изо- бражения, мм, в диапазоне частот 34-1 • 106 гц 10 &
17. Внешняя синхронизация развертки:
размах сигнала, в, в пределах в диапазоне частот 3-т1-10бгц 14-100 O/t-rfC о
18. Потребляемая мощность, ва, не более 170 i/D
19. Масса прибора, кг, не более 21 г'
Масса прибора в транспорт- ной таре, кг, не более 65
20. Габаритные размеры прибора, мм Габаритные размеры при- бора в укладочном ящике, мм 257X362X500 295X419X699 ( ГЧгкЛ
21. Среднее время наработки на отказ Тер. 500 час. ГО С
9
7. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ
7. 1. Прибор СЫ9Б, заводской №.
подвергнут на предприятии-изготовителе консервации согла-
сно требованиям, предусмотренным инструкцией по эксплу-
атации.
Дата консервации « -7 й»
Срок консервации 12 месяцев.
Консервацию произвел
Изделие после консервации принял
7. 2. Прибор С1-19Б, заводской №,
подвергнут на _____________________________________________
(наименование или шифр предприятия)
консервации согласно требованиям, предусмотренным ин-
втрукцией по эксплуатации.
Дата консервации «»197 г.
Срок консервации _______________________________________
Консервацию произвел ____________________________________
(подпись)
Изделие после консервации принял_________________________.
(подпись)
М. П.
10
7. 3. Прибор Cl-19Б, заводской № *
подвергнут на ______________________________________________
(наименование или шифр предприятия)
консервации согласно требованиям, предусмотренным ин-
струкцией по эксплуатации.
Дата консервации «»197 г.
Срок консервации
Консервацию произвел______________________________________
(подпись)
Изделие после консервации принял __________. .
(подпись)
М. П.
8. СВИДЕТЕЛЬСТВО О РАСКОНСЕРВАЦИИ
8. 1. Прибор С1-19Б, заводской №,
подвергнут на ______________________________________——
(наименование или шифр предприятия)
расконсервации согласно требованиям, предусмотренным ин-
струкцией по эксплуатации.
Дата расконсервации «»197 г.
Расконсервацию произвел
(подпись)
Изделие после расконсервации принял ------------------
(подпись)
М. П.
И
8. 2. Прибор С1-19Б, заводской №,
подвергнут на _ .. _ ________________________________
(наименование или шифр предприятия)
расконсервации согласно требованиям, предусмотренным ин-
струкцией по эксплуатации.
Дата расконсервации «»197 г.
Расконсервацию произвел______________________________
(подпись)
Изделие после расконсервации принял
(подпись)
М. П.
8. 3. Прибор С1-19Б, заводской №,
подвергнут на _____________________________________________
(наименование или шифр предприятия)
расконсервации согласно требованиям, предусмотренным ин-
струкцией по эксплуатации.
Дата расконсервации «»197 г.
Расконсервацию произвел______________________________
(подпись)
Изделие после расконсервации принял
(подпись)
М. П.
12
9. ДАННЫЕ НО ЭКСПЛУАТАЦИИ ПРИБОРА
9. 1. Сведения о движении и работе при эксплуатации
Таблица 3
Поступил Число часов работы Отправлен Звание, фамилия и подпись лица, ответственного за отправку
Наименование организации (куда) дата Наименование организации (кому) дата
с начала эксплу- атации с момен- та посту- пления
со
9. 2. Сведения о конструктивных и схемных изменениях,
произведенных в изделии в процессе эксплуатации и ремонта
Таблица 4
Основание (наименование документа) Дата проведе- ния изме- нений Содержание произведенных работ Характеристика работы изделия после произведенных изменений Должность, звание, фамилия лица, ответ- ственного за правиль- ность произведенных изменений Приме- чание
*
9. 3. Сведения о замене составных частей изделия
за время его эксплуатации
Таблица 5
Снятая часть Вновь установленная часть
наименование число прорабо- танных часов причина выхода из строя наименование число прорабо- танных часов Должность, звание, фамилия, имя и подпись ответственного лица
•Z* о»
9. 4. Сведения и ремонте изделия в ремонтных органах
Таблица 6
Наименование ремонтного органа _ . - ...... . ... . . . Основание для сдачи Дата Число часов работы до ремонта Катего- рия ре- монта (средний, капи- тальный) Должность, звание, фамилия и подпись липа
поступ- ления в ремонт выхода из ремонта
в ремонт из ремонта произво- дившего ремонт приняв- шего ремонт
-
9. 5. Сведения об установленной категории изделия
Таблица 7
Дата Основание для установления категории Установ- ленная катего- Должность, звание и фамилия лица, ответственного за уста- Приме- чание
рия новление категории
2 731
17
9. 6. Основные технические характеристики, подлежащие контролю
в процессе эксплуатации
Таблица 8
Проверяемая характеристика Дата проведения проверки
Наименование и единица измерения величина 197 г. 197 г. 197 г.
номи- нал допуск действи- тельная величина замерил (должность, звание, подпись) действи- тельная величина замерил (должность, звание, подпись) действи- тельная величина замерил (должность, звание, подпись)
1. Основная погреш- ность амплитуды источ- ника калибровочного напряжения, %, не более CQ -н
2. Основная погреш- ность измерения ам- плитуд, %, не более ±10
3. Основная погреш- ность измерения вре- менных интервалов, %, не более ±10
4. Неравномерность амплитудно-частотной характеристики
— от 0 до 250 кгц, дб, не более 0,5
— от 0 до 1 Мгц, дб, не более 1 3
ьо
*
Проверяемая характеристика
Наименование и единица измерения величина
номи- нал допуск
5. Время нарастания переходной характерис- тики, мксек, не более 0,35
6. Синхронизация раз- вертки
— внутренняя, мм 10
— внешняя, в, в преде- лах 14-100
7. Дрейф луча, мв, за 30 мин, не более 5
8. Основная погреш- ность частоты калибро- вочных меток времени, %, не более -4— 5
н—
действи-
тельная
величина
Продолжение таблицы 8
Дата проведения проверки
197 г. 197 г. 197 г.
замерил (должность, звание, подпись) действи- тельная , величина замерил (должность, звание, подпись) 1 действи- тельная величина замерил (должность, звание, подпись)
Таблица 9
9. 7. Заключение о результатах проверки изделия
инспектирующими и проверяющими лицами
Дата Результаты проверки Должность, звание, фамилия и подпись Примечание
20
9. 8. Учет числа часов работы
Таблица 10
.Дата Нель включения Источник питания (от агрегата или сети) Время вклю- чения Время выклю- чения Продолжи- тельность работы
Дата
Цель включения
Источник питания (от агрегата или сети)
Время вклю- чения
Время выклю- чения
Продолжи тельность работы
Продолжение таблицы 1G
9. 9. Итоговый учет работы
Таблица 11
Месяцы ГОДЫ
197 г. 197 г. 197 г. 197 г.
Число часов работы
от сети от агре- гата от сети от агре- гата от сети от агре- гата от сети от агре- гата
Январь Февраль Март Апрель Май Июнь Июль Август Сентябрь Октябрь Ноябрь Декабрь Итого:
23
9. 10. Учет неисправностей при эксплуатации
Дата, время и
на котором
часу работы
изделие вышла
из строя
Таблица 12
Характер (внешнее проявление неисправности) Причина неисправности Принятые меры по устранению неисправности, расход ЗИП и отметки о направлении ремя, затра- тное на гмонт Должность, звание и фа- милия лица, ответственного за проведен- Примечание
рекламации CQ S* С- ный ремонт
го
Дата, время и на котором часу работы изделие вы- шло из строя Характер (внешнее проявление неисправности) Причина неисправности
Продолжение таблицы 12
Принятые меры по устранению неисправности, расход ЗИП и отметки о направлении рекламации Время, затра- ченное па ремонт Должность, звание и фа- милия лица, ответственного за проведен- ный ремонт Примечание
Таблица 13
9. II. Учет профилактических осмотров
Вид профилакти- ческого осмотра Дата прове- дения Замечания о техни- ческом состоянии Должность, звание и подпись лица, произво- дившего осмотр
26
