Как известно, радиоэлектронные устройства с большими коэффициентами усй. води
склонны к самовозбуждению. Однако, вероятность самовозбуждения за счет связи
через цепи литания снижается, если у си тигельное устройство работает с источником
Напряжения, обладающим малым внутренним (выходным) сопротивлением, в "некото-
рых случаях отпадает необходимость в применении развязывающих фильтров.
Вместе с тем. малое выходное сопротивление источника питания усилителя НЧ яв-
ляется одним ид важнейших условий, при которых обеспечивается удовлетворительная
частотная характеристика в области низших частот полосы- пропускания.
В статье инж. Е. Фурмане кого описываются две схемы стабилизированных выпря-
мителей с выходным напряжением 12 В я током нагрузки до 0,1 А. выходное сопро-
тивление которых при тщательной регулировке устройства может иметь величину
менее О.(Н Ом.
Низкое выходное сопротивление исключает необходимость в конденсаторе на выходе
стабилизатора (для частоты пульсации 10Q Гц сопротивление 0,01 Ом имеет к нден-
сатор емкостью 0,16 Ф)
Снижение выходного сопротивления транзисторного стабилизатора напряжения осу-
ществляется на основе из вес того в теории автоматического управления принципа
параметрического управления по возмущающему воздействию.
1 - • - 1   ' : ।

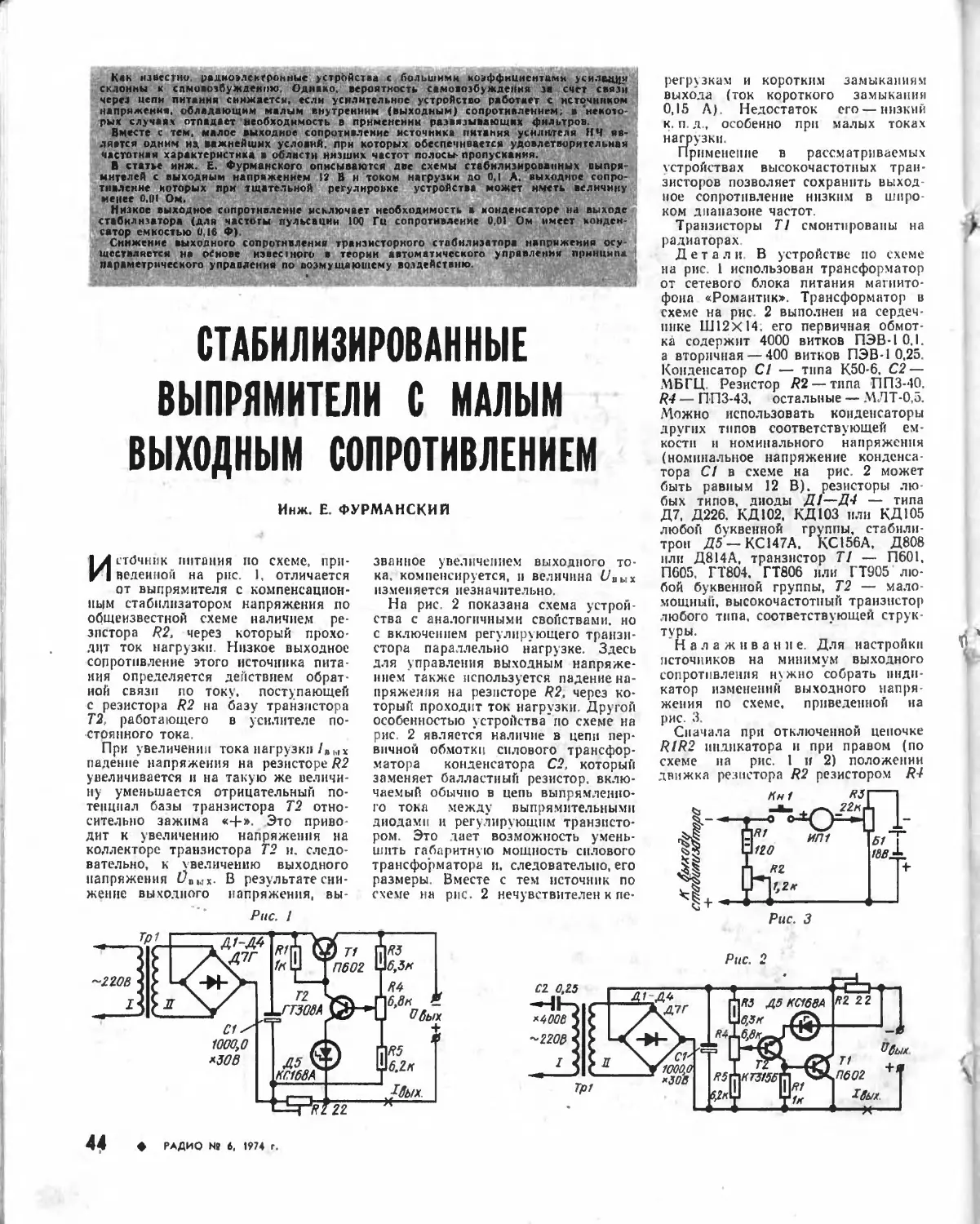

СТАБИЛИЗИРОВАННЫЕ
ВЫПРЯМИТЕЛИ С МАЛЫМ
ВЫХОДНЫМ СОПРОТИВЛЕНИЕМ
Инж. Е. ФУРМАНСКИЙ
Источник питания по схеме, при-
веденной на рис. 1, отличается
от выпрямителя с компенсацион-
ным стабилизатором напряжения по
общеизвестной схеме наличием ре-
зистора /?2, через который прохо-
дит ток нагрузки. Низкое выходное
сопротивление этого источника пита-
ния определяется действием обрат-
ной связи по току, поступающей
с резистора R2 на базу транзистора
Т2, работающего в усилителе по-
стоянного тока.
При увеличении тока нагрузки/вмх
падение’ напряжения на резисторе R2
увеличивается и на такую же величи-
ну уменьшается отрицательный по-
тенциал базы транзистора Т2 отно-
сительно зажима «+». Это приво-
дит к увеличению напряжения на
коллекторе транзистора Т2 и. следо-
вательно, к увеличению выходного
напряжения tfnbIx. В результате сни-
жение выходного напряжения, вы-
Рис. /
званное увеличением выходного то-
ка, компенсируется, и величина (Дых
изменяется незначительно.
На рис. 2 показана схема устрой-
ства с аналогичными свойствами, но
с включением регулирующего транзи-
стора параллельно нагрузке. Здесь
для управления выходным напряже-
нием также используется падение на-
пряжения на резисторе R2, через ко-
торый проходит ток нагрузки. Другой
особенностью устройства"по схеме на
рис. 2 является наличие в цепи пер-
вичной обмотки силового трансфор-
матора конденсатора С2, который
заменяет балластный резистор, вклю-
чаемый обычно в цепь выпрямленно-
го тока между выпрямительными
диодами и регулирующим транзисто-
ром. Это дает возможность умень-
шить габаритную мощность силового
трансформатора и, следовательно, его
размеры. Вместе с тем источник по
с еме на рис. 2 нечувствителен кпе-
регрузкам и коротким замыканиям
выхода {ток короткого замыкания
0,15 Л). Недостаток его — низкий
к. п. л., особенно при малых токах
нагрузки.
Применение в рассматриваемых
устройствах высокочастотных тран-
зисторов позволяет сохранить выход-
ное сопротивление низким в широ-
ком диапазоне частот.
Транзисторы Т1 смонтированы на
радиаторах
Детали В устройстве по схеме
на рис. 1 использован трансформатор
от сетевого блока литания магнито-
фона «Романтик». Трансформатор в
схеме на рис. 2 выполнен на сердеч-
нике Ш12Х14, его первичная обмот-
ка содержит 4000 витков ПЭВ-1 0,1.
а вторичная — 400 витков ПЭВ-1 0,25.
Конденсатор С/ — типа К50-6. С2 —
МБГЦ. Резистор R2 — типа ППЗ-40.
R4 — ППЗ-43, остальные — МЛ Т-0,5.
Можно использовать конденсаторы
других типов соответствующей ем-
кости и номинального напряжения
(номинальное напряжение конденса-
тора С/ в схеме на рис. 2 может
быть равным 12 В), резисторы лю-
бых типов, диоды Д!—Д4 — типа
Д7. Д226. КД 102. КД 103 или КД 105
любой буквенной группы, стабили-
трон Д5‘— КС147А, КС156А, Д808
или Д814А, транзистор Т1 — П601.
П605, ГТ804. ГТ806 или ГТ905 лю-
бой буквенной группы, Т2 — мало-
мощный, высокочастотный транзистор
любого типа, соответствующей струк-
туры.
Налаживание. Для настройки
источников на минимум выходного
сопротивления н\жно собрать инди-
катор изменений выходного напря-
жения по схеме, приведенной на
рис. 3.
Сначала при отключенной цепочке
R1R2 индикатора и при правом (по
схеме на рис. 1 и 2) положении
движка резистора R2 резистором R4
Рис. 3
