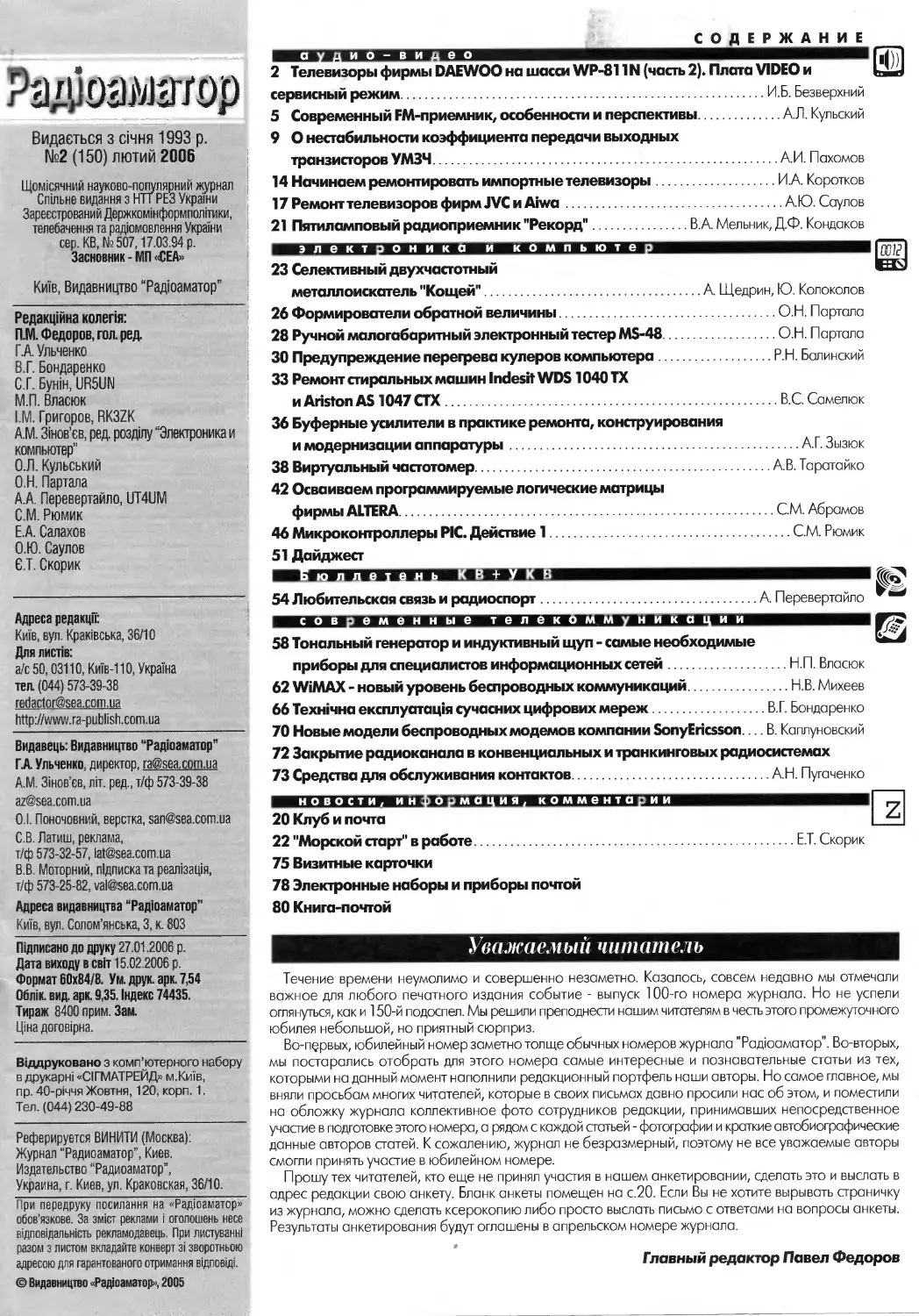

СОДЕРЖАНИЕ
2 Телевизоры фирмы DAEWOO на шасси WP-811N (часть 2). Плата VIDEO и
сервисный режим...........................................................И.Б. Безверхний
Виднеться з ачня 1993 р.
№2 (150) лютий 2006
Щомюячний науково-популярний журнал
Спшьне видання з НТТ РЕЗ Укра!ни
ЗареестрованийДержкомюформполяики,
телебачення та радюмовл ення УкраТни
сер. КВ, №507,17.03.94 р.
Засновник - МП «СЕА»
КиТв, Видавництво “Радюаматор”
Редакфйна колепя:
П.М. Федоров, гол. ред.
Г.А. Ульченко
В.Г. Бондаренко
С.Г. Бун1н, UR5UN
М.П. Власюк
I.M. Григоров, RK3ZK
А.М. 3|’нов’ев, ред. роздлу “Электроника и
компьютер”
О.Л. Кульський
О.Н. Партала
А.А. Перевертайло, UT4UM
С.М. Рюмик
Е.А. Салахов
О.Ю. Саулов
С.Т. Скорик
5 Современный FM-приемник, особенности и перспективы.......А Л. Кульский
9 О нестабильности коэффициента передачи выходных
транзисторов УМЗЧ..........................................А.И. Пахомов
14 Начинаем ремонтировать импортные телевизоры.............ИА. Коротков
17 Ремонт телевизоров фирм JVC и Aiwa......................А.Ю. Саулов
21 Пятиламповый радиоприемник "Рекорд"..........В.А. Мельник, Д.Ф. Кондаков
— Бу
23 Селективный двухчастотный «1^
металлоискатель "Кощей"........................А. Щедрин, Ю. Колоколов
26 Формирователи обратной величины.........................О Н. Партала
28 Ручной малогабаритный электронный тестер MS-48..........О Н. Партала
30 Предупреждение перегрева кулеров компьютера.............Р.Н. Белинский
33 Ремонт стиральных машин Indesit WDS1040ТХ
и Ariston AS 1047 СТХ......................................В.С. Самелюк
36 Буферные усилители в практике ремонта, конструирования
и модернизации аппаратуры................................А.Г. Зызюк
38 Виртуальный частотомер...............................А.В. Таратайко
42 Осваиваем программируемые логические матрицы
фирмы ALTERA............................................С.М. Абрамов
46 Микроконтроллеры PIC. Действие 1......................С.М. Рюмик
Адреса редакцп:
КиГв, вул. Крак1вська, 36/10
Для лислв:
а/с 50,03110, КиТв-110, УкраТна
тел. (044) 573-39-38
redactor@sea.com.ua
http://www.ra-publish.com.ua
Видавець: Видавництво “Ра дюаматор”
ГА Ульченко, директор, ra@sea.com.ua
А.М. Зшов’ев, пт ред., т/ф 573-39-38
az@sea.com.ua
O.I. Поночовний, верстка, san@sea.com.ua
С.В. Латиш, реклама,
т/ф 573-32-57, lat@sea.com.ua
В.В. Моторний, п!дписка та реал'вафя,
т/ф 573-25-82, val@sea.com.ua
Адреса видавництва “Радюаматор”
КиТв, вул. Солом’янська, 3, к. 803
Пщписано до друку 27.01.2006 р.
Дата виходу в св!т 15.02.2006 р.
Формат 60x84/8. Ум. друк. арк. 7,54
Обл1К. вид. арк. 9,35.1ндекс 74435.
Тираж 8400 прим. Зам.
Ц!на догов!рна.
51 Дайджест
м m i m m
54 Любительская связь и радиоспорт................А. Перевертайло
современные телекоммуникации
58 Тональный генератор и индуктивный щуп - самые необходимые
приборы для специалистов информационных сетей.............Н.П. Власюк
62 WiMAX - новый уровень беспроводных коммуникаций...........Н.В. Михеев
66 Техн1чна експлуатащя сучасних цифрових мереж..........В.Г. Бондаренко
70 Новые модели беспроводных модемов компании SonyEricsson.. . . В. Каплуновский
72 Закрытие радиоканала в конвенциальных и транкинговых радиосистемах
73 Средства для обслуживания контактов...................А Н. Пугаченко
i ш м i i i inmu'.i'iiiii iL
и и
Z
20 Клуб и почта
22 "Морской старт" в работе.................................Е.Т. Скорик
75 Визитные карточки
78 Электронные наборы и приборы почтой
80 Книга-почтой
Уважаемый читатель
В|ддруковано з компьютерного набору
в друкарн! «С1ГМАТРЕЙД» m.Khib,
пр. 40-р1ччяЖовтня, 120, корп. 1.
Тел. (044) 230-49-88
Реферируется ВИНИТИ (Москва):
Журнал “Радиоаматор”, Киев.
Издательство “Радиоаматор”,
Украина, г. Киев, ул. Краковская, 36/10.
При передруку посилання на «Радюаматор»
обов’язкове. За змют реклами i оголошень несе
вщповщальнсть рекламодавець. При листуванн!
разом з листом вкладайте конверт з! зворотньою
адресою для гарантованого отримання в1дповщ(.
© Видавництво «Радюаматор», 2005
Течение времени неумолимо и совершенно незаметно. Казалось, совсем недавно мы отмечали
важное для любого печатного издания событие - выпуск 100-го номера журнала. Но не успели
оглянуться, как и 150-й подоспел. Мы решили преподнести нашим читателям в честь этого промежуточного
юбилея небольшой, но приятный сюрприз.
Во-пррвых, юбилейный номер заметно толще обычных номеров журнала "Радюаматор". Во-вторых,
мы постарались отобрать для этого номера самые интересные и познавательные статьи из тех,
которыми на данный момент наполнили редакционный портфель наши авторы. Но самое главное, мы
вняли просьбам многих читателей, которые в своих письмах давно просили нас об этом, и поместили
на обложку журнала коллективное фото сотрудников редакции, принимавших непосредственное
участие в подготовке этого номера, а рядом с каждой статьей - фотографии и краткие автобиографические
данные авторов статей. К сожалению, журнал не безразмерный, поэтому не все уважаемые авторы
смогли принять участие в юбилейном номере.
Прошу тех читателей, кто еще не принял участия в нашем анкетировании, сделать это и выслать в
адрес редакции свою анкету. Бланк анкеты помещен на с.20. Если Вы не хотите вырывать страничку
из журнала, можно сделать ксерокопию либо просто выслать письмо с ответами на вопросы анкеты.
Результаты анкетирования будут оглашены в апрельском номере журнала.
Главный редактор Павел Федоров
Безверхими Игорь Борисович
Родился в 1952 г. в Киеве. Радиолюбитель с 12 лет. В 1969 г. окончил Киевскую школу радио-
электроники ДОСААФ. Работал монтажником и регулировщиком радиоаппаратуры на Киевском
заводе им. Артема, а после службы в Армии с 1973 г. по 1990 г. - мастером, преподавателем и
старшим преподавателем в Киевской школе радиоэлектроники ДОСААФ. В 1978 г. заочно за-
кончил физико-математический факультет Киевского государственного педагогического инсти-
тута. С 1994 г. директор ООО "Легион". Основной профиль предприятия - проведение семи-
нарских занятий по современной технике с радиомеханиками на базе заказчика. Публикуется
в ряде радиотехнических журналов Украины и России. Является автором двух книг по зарубеж-
ным телевизорам. С журналом «Радюаматор» сотрудничает с первого номера.
О
ф
СГ
S
со
I
о
X
ИЗУЧАЕМ АППАРАТ ° у«
Телевизоры фирмы
DAEWOO
на шасси WP-011N
(часть 2].
Олата VIDEO
и сервисный режим
В РА4/2005 на с.32-33 была опубликована принципи-
альная схема телевизора DTW-28W2Fфирмы DAEWOO
(без схемы цифровой платы VIDEO), который собран но
телевизионном шасси WP-8 UN. Шасси WP-8 / 1N фир-
ма DAEWOO использовала также в телевизоре DTW-
281 OF. В [2] приведено описание ранее опубликованной
схемы этих телевизионных приемников (без цифровой
платы VIDEO). Принципиальную схему и работу этой пло-
ты, о также особенности сервисного режима телевизион-
ного шасси WP-8 UN мы приводим в этой публикации, ко-
торая является логическим продолжением [2]. Для удоб-
ство автор использует сквозную нумерацию рисунков и
таблиц статьи [2] и настоящей статьи.
В [2] было отмечено, что особенностью телевизоров,
собранных на шасси WP-811N, является применение ки-
нескопа W66ECK001X44 с диагональю экрана 28 дюй-
мов и форматом экрана 16:9, а также платы VIDEO.
Принципиальная схема платы VIDEO показана на рис.2.
Она собрана на основе трех БИС серии DIGIT3000
фирмы MICRONAS (старое название - INTERMETALL) и
микросхемы памяти от OKI Semiconductor с минимальным
количеством внешних деталей.
Функциональное назначение микросхем платы VIDEO
сведено в табл.6.
Микросхемы ID01 типа VPC3215C, ID02 типа CIP3250A
и ID04 типа DDP3310B изготавливают в корпусе PLCC
(Plastic Leaded Chip Carrier) с 68 выводами. Этот корпус
предназначен для установки в панельку и имеет разме-
ры 25,125x25,125x4,75 мм. Выводы расположены по пе-
риметру с шагом 1,27 мм. Хочу обратить внимание чита-
теля, что первый вывод расположен посредине той сто-
роны корпуса, которая имеет скос 45°. Этот вывод обо-
значен реперной меткой (точкой) диаметром 1,6 мм
(рис.З).
Микросхема памяти выполнена в корпусе для поверх-
ностного монтажа TSOPII44 с двухсторонним располо-
жением 44 выводов.
Микросхема IDD1 VPC3215C
БИС VPC3215C коммутирует входные видеосигналы
(ПЦТС), оцифровывает ПЦТС и выделяет из него сигналы
яркости и цветности. Кроме того, данная микросхема вы-
рабатывает тактовые сигналы и формирует синхроим-
Таблица6
Позиционный номер Тип Назначение
ID01 VPC3215C CVBS DECODER (декодер ПЦТС)
ID02 CIP3250A RGB MIXER (матрица сигналов RGB)
ID03 MSM5412222A-30TS FIFO MEMORY (память обратного магазинного типа: "первым вошел — первым вышел”)
ID04 DDP3310B BACK-END PROCESSOR (процессор выходных сигналов)
Таблица 7
Вывод Обозна- чение Назначение
1 GNDF Корпус
2 GNDF Корпус
3 CLK5 Выход тактовых импульсов 5 МГц
4 VSTBY Напряжение питания дежурного режима
5 XTAL2 Выход на кварцевый резонатор (20,25 МГц)
6 XTAL1 Вход от кварцевого резонатора (20,25 МГц)
7 GNDF Корпус
8 NC Свободный
9 GNDP Корпус
10 INTLC Выход опознавания полукадра при чересстрочной развертке
11 NC Свободный
12 VS Выход кадровых синхроимпульсов (КСИ)
13 FSY Свободный
14 MSY/HS Вход/выход ССИ
15 HELPER Выход индикации линии Helper в режиме PAL+
16 НС Вход/выход СИ привязки
17 AVO Выход индикации активации цифровых выходов Видео
18 LLC2 Выход тактовых импульсов двойной частоты
19 LLC1 Выход тактовых импульсов
20 Y7 Выходы шины цифрового сигнала яркости
26 GNDP Корпус
27 NC Свободный
28 Y1 Входы шины цифрового сигнала яркости
29 Y0
30 CLK20 Вход/выход главных тактовых импульсов 20,25 МГц
31 VSUPD Напряжение питания цифровой части +5 В
32 NC Свободный
33 NC Свободный
34 GNDD Корпус
35 GNDP Корпус
36 VSUPP Напряжение питания +5 В
37 NC Свободный
38 C7 Выходы шины цифрового сигнала цветности
44 NC Свободный
45 NC Свободный
46 Cl Выходы шины цифрового сигнала цветности
47 CO
48 PRO Входы/выходы цифровой шины приоритета изображения
51 GNDP Корпус
52 VGAV Вход сигнала кадровой синхронизации в режиме VGA
53 FPDAT Вывод управления схемами АББ и ОТЛ
54 RESQ Вход сброса
55 SDA Линия данных шины 12С
56 SCL Линия тактовых импульсов шины 12С
57 TEST Тестовый вход
58 VIN4 Аналоговый вход Video 4
59 GNDF Свободный
60 VIN3 Аналоговый вход Video 3
61 VIN2 Аналоговый вход Video 2
62 VIN1 Аналоговый вход Video 1
63 ON Аналоговый вход Chroma/Video 4
64 VOUT Аналоговый выход Video
65 ASGF Экран аналоговой части
66 VSUPF Напряжение питания 5 В
67 ISGND Корпус
68 VRT Опорное напряжение
РА 2'2006
PA 2'2006
ИЗУЧАЕМ АППАРАТ
аудио-видео
23,4
-16x1,27 ±0,1= 20,32+ 0,1
ИЗУЧАЕМ АППАРАТ ° у « и ° - 8 и де
пульсы. Назначение выводов микросхемы IDO 1 VPC3215C
сведено в табл.7.
Микросхема ID01 VPC3215C содержит электронный комму-
татор входных сигналов (ПЦТС), аналого-цифровые преобра-
зователи, гребенчатый фильтр, разделяющий ПЦТС на ярко-
стный сигнал и сигнал цветности. Управление этой микросхе-
мой осуществляется процессором 1701 ST92195A по шине
12С (выводы 55, 56 ID01).
Внутренний ПЦТС с вывода 12 микросхемы 1101 (см. схему
[1] и описание [2]) поступает в цепь базы эмиттерного повто-
рителя QC103, а с его выхода через ограничивающий рези-
стор R101, контакт 4 соединителя Р504 платы VIDEO и разде-
лительный конденсатор CCD01 на вывод 62 микросхемы ID01
VPC3215С (см. рис.2 настоящей статьи), где попадает на один
из входов коммутатора. На три других задействованных вхо-
да (выводы 61,60 и 58 микросхемы IDO 1) поступают ПЦТС с
двух разъемов SCART (JPA01, JPA02) и разъема видеовхода,
расположенного со стороны передней панели (JPF01).
После коммутатора видеовходов, которым управляет про-
цессор 1701 по шине 12С, аналоговый ПЦТС будет выводить-
ся из БИС ID01 через вывод 64. Далее этот ПЦТС через ЭП
QCD01 и контакт 1 соединителя Р504 поступает на декодер
телетекста, расположенный в процессоре 1701. Но главное,
что полученный в результате обработки в БИС ID01 VPC3215C
цифровой восьмиразрядный сигнал яркости (Y0, Y1-Y7) сни-
мается с выводов 29,28,25-20 и подается на микросхему ID02
CIP3250A (выводы 44-51). Кроме того, выделенные и мульти-
плексированные микросхемой ID01 VPC3215C восьмираз-
рядные цифровые сигналы цветности (СО, С1~С7) с выводов
46, 43, 42-38 также поступают на ID02 CIP3250A (выводы
36-43). БИС ID01 VPC3215С выделяет из ПЦТС синхросмесь
и кадровые синхроимпульсы, формирует тактовые импульсы
разных частот (несколько выходов) и ряд вспомогательных
сигналов, которые поступают на другие микросхемы платы.
Микросхема ID02 CIP3250A
БИС ID02 CIP3250A содержит схемы, которые оцифровы-
0 5 10 мм
i—।___।_।_।—i—।__।—।—।—i
Масштаб
Таблица 8
Вывод Обозна- чение Назначение
1 STANDBY Вход установки дежурного режима (Standby)
2 В7 Выходы шины цифрового сигнала синего (в схеме рис.2 не используются)
10 GL7 Выходы цифрового сигнала зеленого/яркости (в схеме рис.2 используются как выходы цифрового сигнала яркости на микросхему памяти)
18 PVSS Корпус
19 PVDD Напряжение питания +5 В/+3,3 В
20 RC7 Выходы цифрового сигнала красного/цветности (в схеме рис.2 выводы 24—27 не используются, а выводы 20-23 используются как выход мультиплексированного цифрового сигнала цветности на микросхему памяти)
28 AVO Выход индикации активации цифровых выходов Видео
29 AVI Вход индикации активации цифровых выходов Видео
30 FSY Вход синхроимпульсов
31 SCL Линия тактовых импульсов шины PC
32 SDA Линия данных шины PC
33 PRI02 Входы/выходы цифровой шины приоритета изображения (в схеме рис.2 не используются)
36 СО Входы цифрового сигнала цветности
44 10 Входы цифрового сигнала яркости
52 DVSS Корпус цифровой части
53 DVDD Напряжение питания цифровой части +5 В
54 CLK Вход тактовых импульсов (двойной частоты)
55 RESQ Вход сброса
56 TMODE Тестовый вход
57 AVDD Напряжение питания аналоговой части +5 В
58 AVSS Корпус аналоговой части
59 ADREF Внешний конденсатор опорного напряжения АЦП
60 SUBSTRATE Корпус (вывод подложки БИС)
61 FB Вход бланкирующего импульса (быстрый)
62 GNDFB Корпус входа бланкирующего импульса (быстрый)
63 BU Аналоговый вход сигналов В (синего) или U (цветоразностного сигнала синего)
64 GNDBU Корпус сигналов В или U
65 GY Аналоговый вход сигнала G (зеленого) или яркостного сигнала Y
66 GNDGY Корпус сигнала G или сигнала Y
67 RV Аналоговый вход сигналов R (красного) или V (цветоразностного сигнала красного)
68 GNDRV Корпус сигналов R или V
РА 2'2006
YUV 4:1:1
рис.4
о
ф
Ef
X
ffl
I
о
X
Ct
о
воют внешние сигналы RGB (в нашем случае - это сигналы "гра-
фики" (OSD) и телетекста от процессора управления I701
ST92195А), позволяя врезать их в основной сигнал. Упрощен-
ная функциональная схема БИС ID02 CIP3250A показана на
рис.4.
Надписи 4:1:1,4:2:2 и 4:4:4 на рис.4 указывают на соотно-
шение полос частот обрабатываемых сигналов. Кроме функ-
ций, указанных выше, микросхема CIP3250A может обеспе-
чивать преобразование входных цифровых сигналов YUV в
цифровые сигналы основных цветов RGB или в цифровой сиг-
нал яркости и мультиплексированные цифровые сигналы цвет-
ности (программно с управлением по шине 1^С). В телевизи-
онном шасси WP-811N на выходах БИС ID02 CIP3250A при-
Кульский
Александр
Леонидович
Родился в 1946 г. Ин-
женер электронной тех-
ники. Окончил факультет
радиоэлектроники КП И
по специальности "про-
мышленная электроника".
Кандидат технических на-
ук. Специализация - ана-
литическое приборостро-
ение и радиоприемная
техника. Хобби - разра-
ботка и конструирование
малогабаритных всевол-
новых радиоприемников.
В РА 12/2005 было опубликовано обзорная статья [1], посвященная истории развития ос-
новных схемотехнических решений, приведших к разработке бытовых АМ-радиоприемни-
ков с двойным преобразованием частоты. В развитие данной темы предлагаем Вашему вни-
манию другую статью того же автора, содержащую описание проблем, с которыми стал-
киваются конструкторы при создании радиоприемников УКВ диапазона, работающих с
частотно-модулированными сигналами. В последнее время в быту за ними закрепилось
название FM-радиоприемников.
Современный FM-приемник,
особенности и перспективы
Переход в УКВ диапазон открывает перед
конструкторами исключительные радиотех-
нические возможности: существенное расши-
рение участка частотного спектра, отводи-
мое одной радиовещательной станции; заме-
на AM-модуляции частотной модуляцией (по-
английски, ЕМ), а следовательно, резкое повы-
шение помехоустойчивости FM-радиоприем-
ников; стереофонический радиоприем. Все
это, естественно, выдвигает ряд специфичес-
ких требований, причем как чисто схемотехни-
ческих, так и касающихся качества реально не-
обходимой для этого элементной базы.
сутствуют цифровой сигнал яркости (выводы 10~17) и мульти-
плексированные (чередующиеся) цифровые сигналы цветно-
сти (выводы 20~23). Они поступают на микросхему памяти
ID03 типа MSM5412222A-30TS. Назначение выводов БИС
ID02 CIP3250A приведено в табл.8.
(Продолжение следует)
Литература
1. Принципиальная схема телевизора DAEWOO DTW28-
W2F (WP-811N)// Радюаматор. - 2005. - №4. - С.32-33.
2. Безверхний И.Б. Телевизоры DAEWOO на шасси WP-
811N// Радюаматор. - 2005. -Nell.- С.2-6.
КОНСТРУКЦИИ / ИЗУЧАЕМ АППАРАТ
В самом деле, если речь идет о работе эле-
ктронных цепей на частотах до 100 МГц и вы-
ше, то в 60-е годы лишь очень немногие оте-
чественные транзисторы были в состоянии
уверенно "брать" эту частоту, да и то исклю-
чительно при использовании их в схеме с об-
щей базой (ОБ). Шумовые же параметры, как
и устойчивость, вызывали в то время у специ-
алистов лишь чувства горечи и разочарова-
ния. Только к концу 70-х был освоен выпуск от-
носительно недорогих транзисторов, гранич-
ные частоты которых преодолели рубеж
1000 МГц в сочетании с малыми шумами. Вот
5
РА 2'2006
о
ф
ч
X
со
I
о
X
ч
о
КОНСТРУКЦИИ
тогда и стало реальным производство транзисторных
приемников с FM-диапазоном.
Однако, как это обычно происходит, новые возможно-
сти всегда порождают и новые проблемы. Прежде всего,
это касается демодуляции FM-сигналов. Опробованные
схемы простых AM-детекторов здесь уже не проходили.
Разработчикам пришлось отказаться и от попыток пост-
роения смесителей, совмещенных с гетеродином. Да и
сами схемы гетеродинов стали существенно иными, более
сложными. Они "обросли" всевозможными цепями стаби-
лизации и компенсации. Именно тогда фирмой Philips бы-
ли проведены испытания с целью определения степени не-
обходимости применения в FM-приемниках отдельного
гетеродина [2]. В частное™, рассматривался вопрос о сте-
пени ухода частоты гетеродина в зависимости от измене-
ния уровня входного сигнала, поступающего в FM-тракт.
Схемные решения сравниваемых между собой блоков
были совершенно идентичны вплоть до входа смесите-
лей, а различие касались только конструкции преобразо-
вательного каскада. В первом случае смеситель был сов-
мещенный, а во втором - раздельный. Было доказано, что
FM-узел с отдельным гетеродином выдерживает значитель-
но более высокие уровни сигналов на входе (до 1 В, при
этом уход частоты составил не более 25 кГц). В то же вре-
мя в совмещенном смесителе (при входном сигнале все-
го 0,14 В) уход частоты гетеродина достигал 70 кГц!
Все это привело к тому, что приемники с FM-диапазо-
ном, несмотря на их чисто транзисторную (а не ламповую)
"начинку", четверть века назад имели довольно внушитель-
ные габариты и вес в сочетании с не очень высокими ра-
диотехническими параметрами. Между тем уже сама
жизнь требовала скорейшего освоения FM-диапазона. Вы-
ход из этой ситуации мог быть только один: появление ми-
кросхем - аналоговых процессоров, сочетающих непо-
средственно на своем кристалле (чипе) целый ряд узлов та-
ких, как УВЧ, смеситель, гетеродин, частотный демодуля-
тор и т.п.
К началу 90-х годов такие микросхемы появились в до-
статочных количествах. Что же до их качества, то лидер-
ство захватили японские, азиатские и ведущие европей-
ские фирмы. Сегодня именно их изделия, скажем, такие из-
вестные микросхемы, как СХА1691, СХА1538, СХА1238,
наиболее популярны.
Вообще, прием радиовещательных станций в город-
ских условиях, учитывая особенности распространения ра-
диоволн [3], убедительно продемонстрировал сущест-
венные преимущества FM-вещания. А упомянутые выше
микросхемы, в частности, сделали реальным построение
достаточно высококачественных FM-приемников карман-
ных габаритов!
Замечу, однако, сразу, что в странах СНГ сегодня весь-
ма популярны сразу два диапазона FM-вещания: 66...74
МГц и 88...108 МГц. Их обычно именуют "советский" и
"западный". Но дело здесь, конечно же, не только в раз-
личии частотных диапазонов вещания. Различен, прежде
всего, шаг сетки частот: соответственно 30 кГц и 100 кГц.
Помимо этого, различна и девиация частоты FM-сигнала:
50 кГц и 75 кГц. Ну и, наконец, поляризация излучаемых пе-
редатчиками радиосигналов. В "советском" диапазоне
она горизонтальная, в то время как в "западном" - вер-
тикальная! Стсмт, пожалуй, упомянуть и о том, что "совет-
ские" стандарты кодирования FM-сигнала тоже были при-
няты свои, особые!
В СССР была узаконена система с так называемым
полярно-модулировонным (ПМ) сигналом. Эта система
известна еще как стандарт 01RT. В этом стандарте ауди-
осигнал модулирует поднесущую частоту 31,25 кГц таким
образом, что в случае передачи стереосигнала огибаю-
щая положительных полупериодов модулирована сигна-
лом левого стереоканала, а отрицательных - правого.
Поднесущая частота при этом подавляется только на ка-
ких-то 14 дБ.
На рис.1 показана функциональная схема FM-прием-
ника супергетеродинного типа с однократным преобра-
зованием частоты. При трансляции стереофонических
программ после частотного детектора сигнал поступает
на стереодекодер.
Как хорошо известно, в супергетеродинных приемниках
одна из основных проблем - необходимость подавления
сигнала (помехи) по "зеркальному" каналу. Естественно,
что подавлять "зеркалку" следует в преселекторе, т.е. до
смесителя. Конечно, чем выше ПЧ, тем проще решить эту
проблему. Стандартным значением ПЧ для современно-
го FM-вещания можно полагать 10,7 МГц.
Тогда "зеркалка" для "советского" диапазона FM пере-
носится в область 87,2...95,4 МГц, что перекрывается с ди-
апазоном некоторых телевизионных каналов. Известно,
что во избежание помех избирательность по зеркально-
му каналу должна быть не ниже 78 дБ. Но избирательность
по соседнему каналу - параметр не менее существенный!
Для FM допустимый разнос "соседних" FM-каналов при
трансляции составляет 180 кГц. Хорошая избиратель-
ность особенно важна в городских условиях, поскольку ра-
диовещание ведется из нескольких центров и соседние по
частоте, хотя и разнесенные в пространстве, радиостан-
ции способны наводить в антенне сигналы, уровни кото-
рых различаются в сотни
раз!
Осложняют жизнь и
комбинационные помехи,
связанные с нелинейнос-
тью высокочастотного
тракта. Это накладывает
ряд дополнительных тре-
бований к FM-тракту. Он
должен обеспечивать вы-
сокую линейность и се-
лективность входных кас-
кадов, что достигается, в
первую очередь, увеличе-
нием числа перестраива-
емых контуров преселек-
тора. Поскольку совре-
менные FM-приемники
___Q7
15H
C.F2
СР/
CF3
О/
с, F
5i []п
22.мр
iS Ц 13,
/О 9
С2
4?ц
С5-&-
TEA 57li
2? 28 29 20 3/ 32
22 23 24 25
21
18 19 20
TDA 7D5DT
7ld>wu
канал
04?
22.H
FM(ietn\
_1_C2J
рис.2
С25
1,0
2,2к
С2С
C/0 2/1
+ | /до
213
1‘
строят в подавляющем большинстве с использованием ва-
рикапов, крайне сложно обеспечить требуемый диапазон
перестройки преселектора по частоте и практически не-
возможно качественно перекрыть одним ВЧ-блоком оба
FM-диапазона.
Проблемы FM-вещания известны, поэтому в мире по-
лучили широкое распространение специализированные
интегральные микросхемы (ИМС) на стандартную проме-
жуточную частоту 10,7 МГц, например стерео AM/FM-
приемникТЕА5711. Стандартная схема его использова-
ния показана на рис.2. Данная ИМС содержит деко-
дер стереосигнала в западном стандарте CCIR. Необхо-
димость высокой помехозащищенности городского мини-
атюрного радиоприемника накладывает повышенные
требования и на точность настройки всех контуров. Та-
ких контуров несколько, и они содержат высокодоброт-
ные катушки индуктивности, которые выполняются в ви-
де отдельного элемента.
Однако создание достаточно высококачественного
FM-приемника, который практически реализовывал бы
уже имеющиеся на сегодня наиболее удачные схемные ре-
шения, несовместимо с требованиями крайней дешевиз-
ны и простоты. Возьмем, например, дешевые приемники
китайского производства, имеющие ПЧ 10,7 МГц и пере-
крывающие диапазоны 65,8...74 МГц и 88... 108 МГц. Они,
как правило, выполняются в однодиапазонном варианте
65... 108 МГц. В результате принимаемые частоты оказы-
ваются на краях их полного рабочего диапазона.
При таком значительном перекрытии обеспечить опти-
мальное сопряжение входного преселектора и частото-
задающего контура гетеродина (настройка при этом осу-
ществляется одновременной перестройкой переменных
конденсаторов LC-контуров) крайне сложно. У контуров
'±U'C230,22
Пззд
п<р
£24
Правый
канал
32 0»
о
ф
х
а
I
о
X
CI
о
отличаются коэффициенты перекрытия, и, как правило, хо-
рошего сопряжения удается добиться только в трех точ-
ках - на краях и в середине диапазона, что приводит к не-
равномерной чувствительности по диапазону. Настрой-
ка на станцию тоже является делом непростым, посколь-
ку требует поворота ручки настройки на доли градуса!
Иными словами, простые FM-приемники - это не аппара-
тура, а какой-то "эрзац", тем более что их внутренние уз-
лы практически не настроены.
Между тем, актуальность создания высококлассного
FM-приемника очевидна как для передовых мировых про-
изводителей, так и для конструкторов из стран СНГ, в ча-
стности России. Несколько лет назад сотрудники фирмы
"Постмаркет" совместно с радиостанцией "Эхо Москвы"
объявили конкурс на лучшее решение в части создания FM-
приемника для России. Требования при этом, следует за-
метить, были предъявлены весьма серьезные. Так, в част-
ности, в качестве обязательных требований указывались:
работа в двух FM-диапазонах; возможность цифровой
настройки с запоминанием как минимум 10 станций; ци-
фровая индикация частоты настройки. При этом особо ого-
варивалась высокая помехозащищенность, т.е. уверенная
работа в условиях сложной электромагнитной обстанов-
ки, высокая технологичность и относительно невысокая сто-
имость. Любопытно, что организаторам конкурса было
представлено... только одно техническое решение, кото-
рое действительно удовлетворяло непростым исходным
требованиям. И поступило оно от группы разработчи-
ков НИИ РП.
Разработчики отказались от классической схемы су-
пергетеродинного приемника с однократным преобразо-
ванием частоты, который до этого неизменно применял-
ся в конструкциях FM-приемников, причем независимо от
КОНСТРУКЦИИ
РА 2'2006
рис.З
КОНСТРУКЦИИ
фирмы-производителя, а равно и от класса изделия. Был
предложен великолепно себя зарекомендовавший до
этого в AM-приемниках (коротковолновых) высокого клас-
са метод инфрадинного приема, т.е. двойного преобра-
зования частоты, при котором значение первой ПЧ зна-
чительно выше, чем верхнее значение диапазона рабо-
чих частот [1,4].
Для FM-диапазона подобное техническое решение ра-
нее вообще не применялось. Функциональная схема ин-
фрадинного FM-приемника, предложенная разработчи-
ками НИИ РП, показана на рис.З.
Как несложно видеть, здесь использованы два широко-
полосных входных преселектора (раздельных) на диапа-
зоны, соответственно, 65,8...74 МГц и 88.. 108 МГц. Ну и,
конечно же, двойное преобразование частоты. При этом
первая ПЧ составляет 250 МГц, следовательно, частота
первого гетеродина находится в пределах 315...360 МГц
[5]. Таким образом, частота "зеркалки" превышает
565 МГц, а значит, сколько-нибудь серьезных проблем
для входных преселекторов не возникает. Очень хорошо
обстоит дело и с диапазоном перестройки первого гете-
родина. Он равен всего лишь 45 МГц, т.е. менее 13% от
верхней частоты. Таким образом, коэффициент перекры-
тия составляет только 1,13. Для сравнения, при
1ПЧ=10,7 МГц этот параметр равен 1,56.
Оказалось, однако, что инфрадинный метод скрывает в
себе как минимум еще одно преимущество: сигнал гетеро-
дина может быть и не строго синусоидальным, поскольку
паразитные каналы приема оказываются далеки от кана-
лов вещания. Это, в свою очередь, позволяет использовать
генераторы прямоугольных импульсов, что очень удобно
при работе с цифровыми синтезаторами частоты.
Конечно же, как и в случае двойного преобразования
частоты в AM-диапазонах, ключевым элементом перспек-
тивного FM-приемника, предложенного НИР РП, являет-
ся фильтр ПЧ. Его АЧХ должна быть, практически, прямо-
угольной с полосой пропускания 250 кГц при центральной
частоте 250 МГц. Добротность такого фильтра всего
1000, что существенно меньше добротности узкополос-
ных кварцевых фильтров, применяемых в AM (обычно
15 кГц и 45 МГц соответственно). Вторая ПЧ стандартная,
она равна 10,7 МГц. Второй гетеродин настроен на фик-
сированную частоту, и всю дальнейшую обработку сиг-
нала реализуют стандартные узлы хорошо отработанно-
го тракта 10/ МГц
Такой приемник в НИР РП был создан и продемонстри-
ровал следующие параметры: шаг перестройки по часто-
те - 10 кГц (диапазон 65,6...74 МГц) и 100 кГц (диапазон
88... 108 МГц); реальная чувствительность - не хуже 3 мкВ;
двухсигнальная избирательность по соседнему каналу -
не хуже 60 дБ.
В этой разработке была изящно обойдена еще одна тех-
ническая проблема. Дело в том, что настройка преселек-
тора и монтаж внешних высокодобротных катушек индук-
тивности, которые плохо поддаются сборке на современ-
ных автоматизированных установках поверхностного мон-
тажа, очень усложняют и удорожают производство FM-при-
емников. В данном случае этого не требуется, тем более
что большинство катушек индуктивности инфрадинного
приемника вполне могут быть выполнены непосредствен-
но как элементы топологии печатной платы.
Таким образом, резервы для создания высококачествен-
ного малогабаритного FM-приемника имеются. Кроме
того, это еще и великолепная предпосылка для разра-
ботки перспективных моделей всеволновых малогаба-
ритных приемников, в которых как тракты AM, так и трак-
ты FM будут реализованы на основе двойного преобра-
зования частоты с "верхней" первой ПЧ.
Литература
1. Кульский А.Л. Современные портативные радиопри-
емники с двойным преобразованием частоты//Радюа-
матор. - 2005. - №12. - С.8Ч 1.
2. Алексеев Ю.П. Современная техника радиовеща-
тельного приема. ~ М.: Связь, 1975.
3. Федоров П.Н. Распространение УКВ в городских ус-
ловиях//Радюаматор. - 1998. - №6. - С.58-59.
4. Рэд Э.Т. Схемотехника радиоприемников. - М.: Мир,
1989.
5. Озеров И. УКВ-приемник. Быть или не быть "кухонно-
му" радио?//Электроника: Наука, Технология, Бизнес.
-2002,-№4.-С.24-29.
РА 2'2006
О нестабильности
коэффициента
передачи выходных
транзисторов УМЗЧ
О
ф
СС
X
са
I
О
X
На заре "усилителестроения " основны-
ми требованиями к выходным транзисто-
рам УМЗЧ считались высокая граничная
частота и допустимая мощность рассе-
яния на коллекторе. Как оказалось, это-
го недостаточно: биполярные транзисто-
ры характеризуются значительным не-
постоянством коэффициента передачи
тока том, как с помощью компью-
терного моделирования получить зави-
симости этого важного параметра, и ка-
кое это имеет значение для работы
УМЗЧ, рассказывает автор настоящей
статьи.
В последнее время конструкторы зву-
коусилительной аппаратуры все боль-
ше внимания обращают на качество вы-
ходных транзисторов УМЗЧ. И это не
случайно. Помимо того, что эти элемен-
ты УМЗЧ являются наиболее нагружен-
ными и, как правило, требуют термоста-
билизации, сами режимы их работы весь-
ма специфичны. Из-за особенностей зву-
кового сигнала и комплексного характе-
ра нагрузки (громкоговорителя) ток, про-
текающий через выходные транзисторы
двухтактного каскада, работающего в
режиме АВ, колеблется в очень широких
пределах: от десятков миллиампер до
единиц ампер и более в зависимости от
мощности усилителя. Подобные изме-
нения не могут не сказываться на пара-
метрах транзисторов, в частности на их
коэффициенте передачи тока h213. Не-
постоянство последнего, в свою оче-
редь, приводит к искажениям переда-
точной характеристики выходного каска-
да, что, как будет показано ниже, явля-
ется весьма существенным фактором
верности работы УМЗЧ при воспроизве-
дении сложного музыкального сигнала.
Биполярный транзистор, изобретение
которого в свое время произвело рево-
люцию в электронной технике, до сих
пор остается далеко не идеальным уси-
лительным прибором. Его свойства опре-
делены нелинейными вольтамперными
характеристиками. Для транзистора, как
для трехполюсника, могут быть сняты
входные вольтамперные характеристики
(ВАХ) l6=f(U63), выходные 1к={(11кэ), а так-
же переходные 1э={(11бэ). В справочной
литературе можно найти входные харак-
теристики, реже - зависимость 1э=Е(йбэ),
отображающую передаточные свойства
прибора. На характеристиках, как пра-
вило, отображаются только начальные
участки кривых, не захватывающие об-
ласть насыщения. Подобной информа-
ции недостаточно для определения каче-
ства транзистора, но об общих истоках
нелинейности можно судить.
При работе транзистора в качестве
усилителя тока напряжение, приложен-
ное к переходу база-эмиттер, нелиней-
но преобразуется в ток базы, а ток эмит-
тера, в свою очередь, нелинейно зависит
от напряжения коллектор-эмиттер. В ре-
зультате наложения нескольких нелиней-
ностей нарушается пропорциональность
между током базы и током эмиттера, воз-
никает их сложная зависимость во всем
диапазоне усиливаемых токов, что при-
водит к результирующей нестабильнос-
ти коэффициента передачи.
Необходимо уточнить, что для транзи-
стора существует два коэффициента пе-
редачи: h2]3 - коэффициент передачи
тока биполярного транзистора в режиме
малого сигнала в схеме с общим эмитте-
ром. Этот показатель характеризует ди-
намические усилительные свойства при-
бора при определенных режимах изме-
рения и на частотах, когда еще не сказы-
вается влияние внутренних емкостей его
переходов. Второй показатель - статиче-
ский коэффициент передачи тока h21^ -
представляет собой отношение посто-
янного тока коллектора к току базы.
Наибольшее распространение полу-
чил статический коэффициент передачи
тока в схеме с ОЭ, называемый также ко-
эффициентом усиления. Значения h21^
даны в справочниках при весьма услов-
ных режимах измерения: например, для
транзистора КТ819 указан режим
11КБ=5 В, 1«=5 А, при котором h21 g>20
[1]. Понятно, что реальные режимы ра-
боты транзисторов в выходном каскаде
УМЗЧ могут быть далеки от справочных,
а коэффициент передачи может прини-
мать совершенно другие значения, даже
в статике. Еще сложнее его поведение в
динамике, когда не только ток, но и на-
пряжение выходного каскада в УМЗЧ с
нестабилизированным питанием непре-
рывно изменяются.
Некоторое представление о неста-
бильности статического коэффициента
передачи дает графическая зависимость
h2]^=f(b), приводимая в солидных спра-
вочниках. Согласно ей [1], коэффици-
ент h213 транзистора КТ819Б при
Пахомов
Александр Иванович
Кандидат технических наук, доцент
кафедры информационных техноло-
гий Азово-Черноморской Агрой нже-
нерной академии, автор 4-х изоб-
ретений и более 80 научных трудов.
Радиолюбитель с 30-летним стажем.
Автор многочисленных статей в ра-
диолюбительских журналах, в том
числе в журнале "Радюаматор".
U|о=5 В в диапазоне токов 1э=0,01.. 4 А
изменяется почти в 3 раза! При этом за-
кон изменения нелинейный, экстремаль-
ный, с явно выраженным максимумом.
Подобным же образом изменяется и ди-
намический коэффициент передачи И21э,
если снять его в том же токовом диапазо-
не.
Переходя от свойств транзистора к
свойствам УМЗЧ, необходимо отметить,
что в любом усилителе с общей ООС пе-
редаточная функция лишь в идеале рав-
на К=1 /Р, где Р - передаточная функция
цепи ООС. На самом деле она включа-
ет произведение исходно нелинейных пе-
редаточных функций всех каскадов, из
которых самым нелинейным является вы-
ходной. Критичность выходного каскада
с точки зрения вносимых им искажений
объясняется двумя причинами: режимом
В или АВ и работой на максимально ши-
роком участке своей передаточной ха-
рактеристики. При этом нелинейность по-
следней есть не что иное, как проявление
исходной нелинейности основных усили-
тельных элементов - мощных биполяр-
ных транзисторов. Разумеется, другие
транзисторы тоже нелинейны, но выпол-
ненные на них каскады работают в го-
раздо меньшем токовом диапазоне (пре-
доконечный) или в режиме А. Таким обра-
зом, линеаризация передаточной функции
усилителя требует, прежде всего, совер-
шенствования именно выходного каскада,
нелинейность которого, хотя и предопре-
делена свойствами биполярных транзис-
торов, не является величиной постоянной
и зависит от типа последних.
Если УМЗЧ собран на обычных кремни-
евых транзисторах с горбообразной за-
висимостью коэффициента передачи от
тока (КТ818/КТ819, КТ825/КТ827,
КТ8101 /КТ8102 и др.), выходной каскад не
только вносит ВЧ продукты искажений в
цепь ООС и соответственно в разностный
сигнал [2], но и искажает амплитудную
характеристику всего устройства. Эти ис-
кажения никак не проявляются в стати-
РА 2'2006
ВЫСОКОКАЧЕСТВЕННАЯ ЗВУКОТЕХНИКА < у д
9
О
ф
п
X
со
I
о
X
ВЫСОКОКАЧЕСТВЕННАЯ ЗВУКОТЕХНИКА ° > «
10
ческих испытаниях усилителя, поскольку
режимы выходных транзисторов постоян-
ны, соответственно, постоянен и коэффи-
циент передачи. Устройство при этом,
по сути, работает в одной точке своей пе-
редаточной характеристики и может
иметь весьма хорошие (но статические!)
параметры.
Картина кардинально меняется в дина-
мике: если, например, на входУМЗЧ по-
дать линейно нарастающий (или спада-
ющий) сигнал, то выходной сигнал не бу-
дет повторять входной в увеличенном
масштабе, линейность огибающей бу-
дет утрачена (в дальнейшем это будет
показано моделированием). Из-за сни-
жения коэффициента усиления в слабо-
точной и сильноточной областях коэффи-
циент передачи УМЗЧ непостоянен, а
характер его изменения по всему дина-
мическому диапазону близок к зависимо-
сти h21э=Н1э) выходных транзисторов.
Это становится причиной характерных
искажений формы огибающей выходно-
го сигнала, причем величина отклоне-
ний нелинейно зависит от амплитуды.
Действие ООС - системы линейного ре-
гулирования - не исправляетуказанную
нелинейность, лишь уменьшая масштаб
отклонений в каждой ее точке. По этой
причине увеличение глубины ООС не
приводит к улучшению качества звучания,
хотя коэффициент гармоник снижается
[3]. Непостоянство коэффициента уси-
ления Ки и нелинейность амплитудной
характеристики (АХ) УМЗЧ подтвержда-
ются экспериментально [4].
Звуковой сигнал представляет собой
сумму множества гармонических состав-
ляющих, непрерывно изменяющихся во
времени. Его прохождение через элек-
тронный тракт с подобными свойствами
неизбежно сопровождается разными за-
конами усиления гармонического спект-
ра: сигналов первой и высших гармоник
из-за их отличающейся на порядки амп-
литуды. В динамике это проявляется как
несоответствие формы их огибающих.
Тем самым усилитель вносит в сигнал
особые искажения, которые нельзя отне-
сти ни к гармоническим, ни к интермоду-
ляционным, ни к динамическим (понима-
емым как кратковременная перегрузка
из-за запаздывания в петле ООС).
Сказанное, к сожалению, не учитыва-
ется общепринятой методикой испытаний
УМЗЧ, которая по-прежнему ориенти-
рована на измерение гармонических и
интермодуляционных искажений. Усто-
явшиеся методы измерений на стацио-
нарном сигнале со временем стали еще
доступнее благодаря появлению высо-
кокачественных компьютерных звуковых
карт и специализированного программ-
ного обеспечения. И это притом, что
роль этих показателей для усилителей
34, мягко говоря, несколько завышена.
Нелишне напомнить, что для усилителей
класса Hi-Fi международный стандарт
МЭК 581-6 устанавливает норму в
Кг<0,7%. Значения в десятые доли про-
РА 2'2006
цента приводятся и в других стандартах,
в том числе отечественных, и это вполне
обосновано, так как подтверждено мно-
гочисленными экспертизами, не выявля-
ющими строгой корреляции между даль-
нейшим понижением коэффициента гар-
монических искажений и субъективно
воспринимаемым качеством звучания.
В [6] высказывается мнение, что но-
вые гармонические и интермодуляцион-
ные составляющие на выходе УМЗЧ во-
обще не являются искажениями. Действи-
тельно, любой музыкальный инструмент
создает гармоники (обертоны), но от это-
го его звучание не воспринимается иска-
женным. Точно так же интермодуляция
всегда присутствует в естественных поли-
фонических созвучиях. То есть сам факт
существования гармонических и комби-
национных составляющих в звуковом сиг-
нале является нормальным явлением.
Продолжая эту мысль, автор публика-
ции [6] считает, что если УМЗЧ к уже
имеющимся составляющим добавляет
свои, то это вызывает лишь изменение ок-
раски звука, но не искажения. Это отча-
сти подтверждается практикой: лампо-
вые усилители при Кг до 1% и более де-
монстрируют прекрасный звук. Их гармо-
ники придают фонограммам "теплый",
"бархатный" оттенок при высокой про-
зрачности и подчеркивании голосов и
инструментов второго плана, что улучша-
ет проработку звуковой сцены. Сущест-
вуют специальные устройства, эмулиру-
ющие подобный эффект, т.е. вносящие
дополнительные гармоники в сигнал с
целью улучшения его качества.
Но в то же время изложенная в [6] точ-
ка зрения представляется крайней: вряд
ли для транзисторных УМЗЧ можно счи-
тать безобидными любые продукты соб-
ственной нелинейности. Истина, скорее
всего, заключается в разной степени их
заметности в зависимости от выполнения
некоторого условия, связанного с выше-
упомянутыми свойствами УМЗЧ. Дело в
том, что человеческое ухо воспринима-
ет звук верным, благозвучным только при
одинаковом амплитудном изменении во
времени всех гармонических составляю-
щих, т.е. совпадении формант высших
гармоник с огибающей первой. Для фи-
зиологически верного звуковоспроизве-
дения электронными средствами требу-
ется строго равномерное, по одному за-
кону усиление всех сигналов гармони-
ческого ряда, включая как естественные
гармоники, всегда присутствующие в му-
зыкальном сигнале, так и собственные
гармоники усилителя. Нарушение этого
условия является значимой причиной,
влияющей на заметность собственных
гармонических искажений УМЗЧ и на
верность звукопередачи в целом.
Итак, новые составляющие, создава-
емые УМЗЧ, не "режут" слух, если изме-
няются синхронно по амплитуде с основ-
ным сигналом. В этом случае они надеж-
но маскируются основным тоном и до
определенного, весьма значительного
уровня не оказывают отрицательного
влияния на качество звукопередачи.
Здесь находят свое объяснение извест-
ные факты, когда усилитель с большим Кг
звучит лучше того, у которого данный
показатель много ниже; в [4] уже приво-
дились подобные примеры. "Скрытое"
воздействие амплитудной динамики про-
является и в часто противоположных
сравнительных отзывах об известных кон
струкциях транзисторных УМЗЧ, в том
числе и со сверхнизким коэффициентом
гармоник [5]. У ламповых усилителей
амплитудная динамика изначально более
верная за счет лучшей ВАХ электронных
ламп, что обеспечивает их признанное
преимущество перед "честными" тран-
зисторными.
Искажения амплитудной динамики гар-
моник проявляются как своего рода па-
разитная амплитудная модуляция малых
колебаний. Такие искажения, как неста-
ционарные, хорошо слышны и не мас-
кируются более мощными сигналами [4].
В результате резко увеличивается за-
метность собственных гармоник УМЗЧ,
которые уже нельзя считать "хорошо зву-
чащими искажениями". Одновременно
нарушается естественный формантный
ряд, по которому слуховой аппарат рас-
познает тембры музыкальных инструмен-
тов и голосов. В результате возникают
все признаки сухого, жесткого, непро-
зрачного в верхнем регистре звучания,
которые знакомы многим владельцам
транзисторной аппаратуры.
Еще раз подчеркнем, что искажения, о
которых идет речь, имеют первопричиной
свойства биполярных транзисторов, в
первую очередь, мощных выходных. При
этом важны не только факт и степень не-
постоянства их коэффициента переда-
чи, но и характер этой зависимости. На-
ихудший вариант, когда кривая h21^=f(l3)
имеет переменную кривизну излома и
разный знак перегибов. Именно такая
характеристика свойственна распрост-
раненным отечественным транзисторам
КТ818/КТ819 и многим другим. Так, мак-
симум усиления для транзистора КТ819
приходится на область тока эмиттера
0,4 А. Как при уменьшении, так и при
увеличении этого тока наблюдается спад
с изменением знака кривизны [1]. Соот-
ветственно УМЗЧ, собранный на этих и
им подобных транзисторах, кроме обыч-
ных гармонических на стационарном сиг-
нале искажений со спектром гармоник
выше 3-й, будет создавать специфичес-
кие искажения амплитудной динамики.
Роль оконечных усилительных элемен-
тов давно интуитивно угадывалась в раз-
личном звучании транзисторных и лампо-
вых усилителей, а также в замеченном
многими приличном звучании старых
УМЗЧ на низкочастотных германиевых
транзисторах (П214 и т.п.). Последнее
обстоятельство может быть объяснено
только лучшей стабильностью коэффици-
ента передачи германиевых транзисто-
ров и более плавным характером его
изменения. Для транзисторов
ГТ703/ГТ705 даже введен специальный
коэффициент: линейность статического
коэффициента передачи тока, опреде-
ляемый как Kj=h21 э_1э=0,05А/^21Э_1э=1,5А=
=0,6-1,5 [1 ]. При этом вид характерис-
тики h2]3=f(b)таков, что приближается к
идеальному (кроме, разумеется, линей-
ного) - дуге с постоянной кривизной.
Но германиевые транзисторы на сего-
дняшний день редкость, лампы - удел ау-
диофилов. Большинство УМЗЧ выполня-
ется на кремниевых биполярных транзи-
сторах, качество которых непрерывно
растет. Усилия фирм-разработчиков на-
правлены на создание мощных приборов
с малой зависимостью коэффициента
передачи h213 и приданию этой зависи-
мости линейного или близкого к правиль-
ной дуге вида. Это само по себе спо-
собно улучшить качество усилителя, су-
зить спектр гармоник и, главное, умень-
шить амплитудные искажения, о которых
идет речь.
Таким образом, в условиях доступно-
сти современной элементной базы не-
обходимо стремиться к использованию
на выходе УМЗЧ как можно более со-
вершенных кремниевых транзисторов,
а также специальных комплементарных
сборок [4]. В свете рассматриваемой
проблемы их качество определяется то-
ковой зависимостью коэффициента пере-
дачи h21^, что и должно быть критерием
выбора, наряду, разумеется, с допусти-
мой мощностью, граничной частотой и
другими общепринятыми параметрами.
В то же время, зависимость коэффициен-
та h21g далеко не всегда известна из
справочных данных, а эксперименталь-
ное получение подобной информации
требует предварительного приобрете-
ния партии транзисторов, отнюдь не де-
шевых.
Исследовать зависимость И21э= ^би-
полярных транзисторов удается компью-
терным моделированием. В системе
Micro-Cap 7.0 имеются встроенные
SPICE-модели мощных современных
V1
рис.1
транзисторов, применяемых в выходных
каскадах УМЗЧ. К ним относятся ком-
плементарные пары MJ2955A/MJ3055
(2N3055), а также более новые
МЛ 5024/MJ15025 фирмы "Моторола".
К сожалению, следующие в этом клоне
MJ21193/MJ21194 отсутствуют. Из
транзисторов других производителей в
библиотеке Micro-Cap 7.0 имеются
MJL1302/MJL3281 и "тошибовские"
2SA1302/2SC3281, речь о которых еще
впереди. Что касается отечественных
транзисторов, то можно попытаться най-
ти их модели в Интернете (хотя вероят-
ность успеха не слишком велика) или со-
здать "вручную" с помощью программы
Model приложения к Micro-Cap.
Каждый из транзисторов в системе мо-
делирования описывается множеством
параметров, из которых в данном случае
наиболее важны два: BF - максималь-
ный коэффициент передачи тока в схеме
с ОЭ, IKF - ток начала спада зависимо-
сти BF оттока коллектора в нормальном
режиме. Необходимо заметить, что по-
следний параметр учитывается только
моделью Гуммеля-Пуна, которая в про-
цессе моделирования может автоматиче-
ски упрощаться до более простой Эбер-
са-Молла.
SPICE-модель для снятия характеристик
транзистора на постоянном токе показа-
на на рис.1. Источник II задает базовый
ток транзистора Q1, включенного по
схеме с ОЭ. Строго говоря, для выходных
каскадов УМЗЧ более характерна схема
с ОК, но при низком сопротивлении на-
грузки коэффициент передачи тока в той
и другой схемах отличается настолько
мало, что этим можно пренебречь и ис-
пользовать типовую схему измерений.
Источник VI моделирует напряжение пи-
тания, резистор R1 - измерительный, он
же нагрузочный.
Для проведения DC-анализа и получе-
ния искомых зависимостей необходимо
выбрать модель транзистора и задать
параметры окна DC Analysis Limits. Пара-
метры окна показаны на рис.2. Дадим к
ним некоторые пояснения. В области
Sweep заданы изменения тока источни-
рис.2
ка 11 в диапазоне 0,1... 100 мА с шагом
0,1 мА и источника напряжения VI в ди-
апазоне 10...40 В с шагом 10 В. Таким об-
разом, при анализе будут варьировать
сразу два указанных параметра, что до-
пускается Micro-Cap 7.0. Задание на мо-
делирование по осям составлено так,
что предполагает исследование зависи-
мости коэффициента h21^=l(Rl)/l(ll) от
тока коллектора I(R1), изменяющегося
вместе с током базы, равным 1(11).
Результаты DC анализа для транзисто-
ра MJ15025 представлены на рис.З.
Очевидно, что токовая зависимость h21^
имеет характерный экстремальный вид,
при этом получен максимальный коэф-
фициент передачи Ь21Э=1 10, что близко
к его значению по умолчанию BF=93
данной модели транзистора (небольшая
разница, возможно, объясняется мень-
шим значением напряжения, при котором
указан коэффициент BF, этот режим не
оговаривается).
Согласно моделированной характе-
ристике максимум усиления приходится
на ток коллектора 200 мА и напряже-
ние коллектор-эмиттер 40 В. Снижение
напряжения вызывает пропорциональ-
ное уменьшение коэффициента переда-
чи транзистора во всем диапазоне токов
- кривые параллельны самим себе. Од-
ним из последствий этого является умень-
шение коэффициента усиления и рост
искажений в УМЗЧ с нестабилизирован-
ным питанием при "просадках" напря-
жения на пиках сигнала, а также при
уменьшении полного сопротивления на-
грузки. Избавиться от подобного недо-
статка можно стабилизацией напряжения
питания или жесткой нагрузочной харак-
теристикой блока питания с большими
сглаживающими емкостями.
Возвращаясь к токовой зависимости
коэффициента передачи, отметим, что
разница между максимумом h213 и его
значением при токе 4 А составляет 3 ра-
за, что близко к отечественным транзи-
сторам КТ818/КТ819. Характер кривой
несколько лучше (особенно это заметно
при логарифмическом представлении
ВЫСОКОКАЧЕСТВЕННАЯ ЗВУКОТЕХНИКА «у д -«- «и д , о
РА 2'2006
ВЫСОКОКАЧЕСТВЕННАЯ ЗВУКОТЕХНИКА °у д
I(R1), А
оси токов), но все же имеет переменную кривизну излома, что не поз-
воляет отнести эти транзисторы к особо качественным.
Для сравнения исследуем характеристики транзистора 2SC3281.
Он имеет обратную проводимость, поэтому в схеме измерений (рис. 1)
изменена полярность источников VI, 11. Полученные зависимости, по-
казанные на рис.4, существенно отличаются от предыдущих: максималь-
ный коэффициент передачи равен 152,6, его падение при токе 4 А со-
ставляет не более чем 1,2 раза, что является очень хорошим показа-
телем. На значительном своем протяжении кривые почти линейны, а не-
большой изгиб имеет кривизну одного знака. Спад усиления в началь-
ной области крайне незначителен и не идет ни в какое сравнение с бли-
жайшими отечественными аналогами КТ8101/КТ8102 [7]. Подобная
характеристика обеспечивает безусловное преимущество транзисторов
2SC3281 перед рассмотренными выше MJ 15025, а также другими, под-
вергнутыми моделированию. В общем случае аналогично можно иссле-
довать любые транзисторы, не вошедшие в библиотеку Micro-Cap, при
наличии, конечно, их SPICE-моделей. Последние для зарубежных прибо-
12
РА 2'2006
о
ф
ЕС
X
Ш
I
О
X
ров иногда удается найти на сайте произ-
водителей.
Важно отметить, что полученные ре-
зультаты практически совпали с экспе-
риментальными данными Дугласа Сел-
фа, который, исследовав токовую зави-
симость h2] э для ряда мощных транзис-
торов, применил в своем УМЗЧ именно
пару 2SA1302,2SC3281 [8]. Их превос-
ходные характеристики гарантируют вы-
сокую линейность передаточной функции
усилителя, отсутствие или очень малый
уровень амплитудных искажений без при-
нятия специальных мер, к которым, в ча-
стности, относится предложенная в [6]
обратная связь по форматным искажени-
ям (ОСФИ) или местная положительная
обратная связь (МПОС) [2]. Не отрицая
в принципе подобных решений, нельзя
не видеть, что они обусловлены, по сути,
недостатками элементной базы, в част-
ности плохим качеством выходных тран-
зисторов. При этом результирующая не-
линейность коэффициента передачи
УМЗЧ компенсируется свойствами ООС
или МПОС, что интересно схемотехни-
чески, но в реализации усложняет устрой-
ство, делает его зависимым от настроек
и регулировок.
Завершая статью, коснемся одного из
известных приемов умощнения УМЗЧ:
параллельного соединения выходных
транзисторов в каждом его плече. Это
полезно сточки зрения повышения ОБР
и применено в упомянутом усилителе Ду-
гласа Селфа для мощных высококачест-
венных транзисторов (2х25А1302,
2x2SC3281). Поскольку на любитель-
ском уровне не всегда есть возможность
приобрести подобные транзисторы, ча-
сто идут на параллельное соединение
менее мощных и качественных, в том чис-
ле и отечественных [9]. Выясним, как вли-
яет параллельное включение транзис-
торов на результирующую зависимость
коэффициента передачи тока.
Для этого снова обратимся к модели
транзистора MJ 15025, который, как уже
отмечалось, близок к транзистору КТ818
по исследуемой зависимости. Добавле
ние второго транзистора легко реализо-
вать с помощью копирования в окне
схемного редактора. Несколько слож-
нее с получением наглядных сравнитель-
ных характеристик: Micro-Cap не позво-
ляет строить на одном графике характе-
ристики разных схем, и придется пойти на
небольшую "хитрость", включив дополни-
тельные резисторы R2, R3, как показано
на рис.5.
В окне DC-анализа исключим варьиро-
вание напряжения источника VI, как уже
исследованный фактор, оставив напря-
жение равным VI =40 В. На вкладке Step-
ping зададим одновременное пошаго-
вое изменение номиналов резисторов
R2, R3 от 10 до 0 МОм с отрицательным
шагом 10 МОм. Таким образом, на пер-
вом проходе степпинга при R2=R3=10
МОм транзисторы Q1, Q2 окажутся фак-
тически разъединенными с построени-
ем соответствующей характеристики од-
ного из них, а на втором при R2=R3=0 бу-
дет построена результирующая зависи-
мость двух параллельно включенных при-
боров.
Результаты этого вида анализа показа-
ны на рис.6: кривая 1 соответствует од-
ному транзистору, кривая 2 - двум па-
раллельно включенным. Очевидно, что
при двух транзисторах жесткость резуль-
тирующей характеристики действитель-
но повышается в области больших то-
ков. Но при этом слаботочная часть ха-
рактеристики отнюдь не улучшается: спад
усиления не меньше, чем для одного тран-
зистора, кроме того, начинается с го-
раздо больших (в 2 раза) токов. Это пло-
хо уже потому, что именно слаботочная
область наиболее критична сточки зре-
ния возникновения форматных искажений
[4, 6], следовательно, включение двух
транзисторов в каждое плечо УМЗЧ да-
леко не всегда благоприятно для качест-
ва звучания. Тем более нецелесообраз-
но включать в параллель большое число
отечественных транзисторов
КТ818/КТ819, несмотря на рекоменда-
ции [9]. С другой стороны, ряд импортных
транзисторов вообще не имеет спада
^213 ПРИ малых токах коллектора, их па-
раллельное соединение вполне оправда-
но. Отсюда вывод: в каждом конкрет-
ном случае решение о включении одно-
го или нескольких транзисторов в плечо
двухтактного УМЗЧ необходимо прини-
мать осознанно, после анализа их
свойств, и компьютерное моделирова-
ние здесь - лучший помощник.
Литература
1. Полупроводниковые приборы: спра-
вочник/Под ред. Н.Н. Горюнова. - М.:
Энергоатомиздат, 1985.
2. Матюшкин В. О динамических иска-
жениях, ООС и сопротивлении прово-
дов//Радюаматор. - 2000. - №9.
3. Хорошев В., Шадров А. УМЗЧ без об-
щей ООС//Радио. - 1989. - №9.
4. Пахомов А. Метод оценки нелиней-
ности амплитудной характеристики
УМЗЧ//Радюаматор. - 2005. - №6.
5. Усилители: который "вер-
нее"?/ /Радюаматор. - 2002. - №7.
6. Сучков-Русси О. Форматные искаже-
ния в УМЗЧ. - http://www.rarionet.com.nj.
7. Мощные транзисторы серии КТ8101
и КТ8102//Радио. - 1991. - №12.
8. Дайджест Audio Press/Радиохобби.
-2001,-№2.
9. Агеев С. Сверхлинейный УМЗЧ с глу-
бокой ООС//Радио. - 1999. -
№10-12; 2000,-№1,2,4-6.
ВЫСОКОКАЧЕСТВЕННАЯ ЗВУКОТЕХНИКА » у д
13
РА 2'2006
О
ф
d
s
ш
I
о
X
d
о
Коротков Игорь Анатолиевич
Увлечение электроникой началось с восьмого класса школы и длится уже почти четверть века. Внача-
ле это было просто хобби и почти ничего не получалось, однако терпение и настойчивость привели к оп-
ределенным успехам и достижениям. Учебное заведение заканчивал по специальности, не связанной с
электроникой, но постепенно хобби переросло в профессию. Стал заниматься ремонтом различной ра-
диоаппаратуры, продолжая по мере надобности собирать и разрабатывать различные электронные ус-
тройства. Последние 5 лет регулярно пишет статьи в журнал "Радюаматор". По итогам анкетирования
читателей неоднократно становился призером конкурса авторов на лучшую публикацию.
Начинаем ремонтировать
импортные телевизоры
РЕМОНТ И МОДЕРНИЗАЦИЯ
Донная статья предназначено для на-
чинающих радиолюбителей, которые со-
бираются заняться ремонтом телевизо-
ров и другой радиоаппаратуры. В ней
не приводятся конкретные примеры не-
исправностей, возникающих в телеви-
зорах, о рассматриваются общие осо-
бенности ремонта телевизионной тех-
ники.
Очень многие радиолюбители все ча-
ще переключают свое внимание на ре-
монт радиоаппаратуры. Хочешь, не хо-
чешь, а приходится что-нибудь ремонти-
ровать, так как в нашей жизни необходи-
мо зарабатывать деньги. Если разбира-
ешься в электронике, то почему бы не
научиться ремонтировать бытовую техни-
ку. Правда, даже если ты собираешь и
настраиваешь различные устройства по
принципиальным схемам, то это не озна-
чает, что сразу все легко получится с ре-
монтом, скажем, телевизора. Изготов-
ление платы по схеме и ремонт телевизо-
ра - это разные вещи, тем более что в
большинстве случаев схемы телевизора
нет под рукой. Автору приходилось встре-
чать людей, которые неплохо разбира-
лись в электронике, сами собирали уси-
лительную технику, но отремонтировать
телевизор у них не получалось. Бывало и
наоборот: человек прекрасно разбира-
ется в ремонте, а собрать простейшую
схему самому для него проблема.
Начинающим телемастерам нужно
знать, что ремонт бытовой техники быва-
ет порой неблагодарным занятием, и что
на бутерброд с икрой заработать вряд
ли удастся, хотя на бутерброд с маслом
должно хватить. Если в руки попадает
старый телевизор, то следует подумать,
стоит ли ремонтировать его вообще, воз-
можно его стоимость в исправном со-
стоянии уже сопоставима со стоимос-
тью ремонта, так как детали оказыва-
ются достаточно дорогими, да и за рабо-
ту тоже хочется что-нибудь получить. По-
чинить такой телевизор можно только из
спортивного интереса, а если подходить
к этому с коммерческой точки зрения, то
от этой работы приходится отказываться.
В последние годы широкое распрост-
ранение получили импортные телевизо-
ры так называемого пятого поколения. В
основном это телевизоры фирм Sam-
sung, LG, Akai, Funai, Aiwa, Daewoo и
т.п. Этих телевизоров у населения боль-
ше всего, и, начиная заниматься ремон-
том, следует максимально ориентиро-
ваться именно на них. Реже в ремонт по-
падают телевизоры более дорогих фирм
таких, как Sony, Panasonic, JVC, а также
привозимые в последние годы из Герма-
нии телевизоры Grundig и т п. Хочется
сказать, что более старые модели теле-
визоров этих фирм работают очень на-
дежно, и выход их из строя - большая
редкость.
Однако в последнее время качество
таких телевизоров стало хуже, и они все
чаше попадают в руки мастеров. Одно-
значно можно сказать, что значительно
ухудшилось качество трансформаторов
ТДКС. Продуманность схем зачастую ос-
тавляет желать лучшего. Автору при-
шлось "познакомиться" с моделью теле-
визора фирмы Panasonic, в котором вся
схема была гальванически связана с се-
тевым питанием, а гальваническая раз-
вязка оказалась в модуле антенны. Зачем
создавать такие схемы, остается только
гадать.
14
РА 2'2006
Также часто попадают в ремонт теле-
визоры фирмы Sharp, в которых кадровая
развертка собрана на рассыпных пла-
нарных элементах. При наличии очень
широкого выбора микросхем кадровой
развертки это удивляет. Ремонтировать
такие телевизоры значительно сложнее,
так как одно дело поменять неисправ-
ную микросхему, а другое - найти на
плате среди множества планарных эле-
ментов какой-нибудь неисправный тран-
зистор.
Начиная заниматься ремонтом телеви-
зоров, необходимо представлять себе
структурную схему телевизора и основ-
ной принцип его работы, чтобы ориенти-
ровочно по типу неисправности пред-
положить, в каком блоке или функцио-
нальном узле может оказаться неисправ-
ность. Упрощенная блок-схема наибо-
лее распространенных телевизоров по-
казана на рисунке.
В большинстве телевизоров один блок
питания, выполненный в виде преобразо-
вателя напряжения, обеспечивает ра-
боту телевизора в рабочем и дежурном
режимах. Очень редко встречаются мо-
дели телевизоров, в которых для дежур-
ного режима используется дополнитель-
ный маломощный преобразователь на-
пряжения. Чаще всего это телевизоры
старых моделей.
Блок питания выдает два или более
напряжений для работы схемы. Наиболее
часто это 5 В для работы процессора
управления и питание строчной разверт-
ки, которое может быть от 100 до 150 В,
в зависимости от размера кинескопа те-
левизора. Питание кадровой разверт-
ки, питание всей платы по шине 12 В и на-
пряжение накала на кинескопе обеспе-
чивается от строчной развертки. Поэто-
му в дежурном режиме эти напряжения
отсутствуют.
Процессор управления обеспечива-
ет контроль за работой всех блоков те-
левизора, кроме источника питания, и
подает все необходимые сигналы для ра-
боты телевизора. Блок радиоканала об-
рабатывает полученный радиосигнал и
выделяет из него видеосигнал и звуко-
вой сигнал. Звуковой сигнал поступает на
УНЧ, громкость регулируется внутри ми-
кросхемы радиоканала с помощью уп-
равляющих сигналов с процессора уп-
равления. Видеосигнал обрабатывает-
ся в модуле цветности и поступает на
плату кинескопа. Видеосигнал также об-
рабатывается в процессоре, который
управляет работой строчной и кадро-
вой разверток.
Существует немало различной литера-
туры, в которой подробно описано уст-
ройство современных телевизоров. По-
этому нет никакой необходимости описы-
вать это более подробно в статье. Начи-
нающему тел ема сте ру жел ател ьн о п р и-
обрести и ознакомиться с устройством
телевизора по какой-нибудь книге, рас-
смотрев примеры блоков и схем. После
этого выполнить ремонт будет значитель-
но проще.
Начинать ремонт телевизора необхо-
димо с визуального осмотра печатной
платы и того места на плате, в котором
расположена часть схемы с предполага-
емой неисправностью. Около 50% неис-
правностей связаны с пропаданием кон-
такта в каком-нибудь месте платы или
соединения, поэтому контактные пло-
щадки необходимо просматривать очень
внимательно, особенно если они рас-
положены в районе сильно греющихся
элементов таких, как микросхемы и тран-
зисторы на радиаторах, а также мощные
резисторы. Фирмы-изготовители зачас-
тую экономят на радиаторах и устанав-
ливают их с недостаточной площадью
рассеивания, поэтому элементы схемы
могут нагреваться до 8О...9О°С. Через
несколько лет работы пайка в районе
этих элементов начинает отслаиваться
и на ней появляются трещины. Особен-
но такие неисправности распростране-
ны в телевизорах, привозимых из Герма-
нии. Большинству из них не менее 5... 10
лет, и хотя качество многих моделей мож-
но назвать хорошим, пайка в них не вы-
держивает.
Очень часто просмотр печатной пла-
ты и пропайка сомнительных контактных
площадок полностью восстанавливают
работоспособность таких телевизоров,
и они еще служат не один год. Часто те-
левизоры, крышку которых несколько лет
не открывали, содержат очень много пы-
ли, поэтому рекомендуется тщательно
прочистить их с помощью кисточки и пы-
лесоса. Делать это нужно аккуратно,
чтобы ничего не повредить и не замк-
нуть на плате, но сделать это желатель-
но, так как, во-первых, ремонтировать
сильно запыленную плату не очень удоб-
но, а во-вторых, пыль ухудшает теплоот-
дачу элементов, что может в конце кон-
цов привести к поломке.
Неисправности в телевизорах, конеч-
но же, бывают разные, однако наиболее
сложные в ремонте участки телевизора
(такие, как процессор управления, ви-
деоблок и блок радиоканала) и лома-
ются на порядок реже. При неисправ-
ности в этих узлах не следует сразу же по-
купать дорогостоящие микросхемы и ме-
нять их. Вероятность выхода из строя
процессора управления или видеопро-
цессора достаточно мала. Скорее все-
го, причиной неисправности является ка-
кой-нибудь из элементов обвязки этих
микросхем. Наиболее часто им оказыва-
ется электролитический конденсатор,
кварц или плохая пайка. Также всегда
необходимо убедиться в наличии нор-
мального напряжения питания неисправ-
ных узлов.
Неисправности, связанные с процессо-
ром управления, можно подразделить
на несколько типов:
1. Отсутствует или выходит за допусти-
мые пределы напряжение питания. Пита-
ние процессора должно быть стабилизи-
рованным, и повышение его даже на
10% может привести к неработоспособ-
ности процессора или его блокирова-
нии. Обычно это напряжение +5 В. Най-
ти его достаточно просто, даже при от-
сутствии принципиальной схемы. Нужно
только "пройтись" тестером по выводам
самого процессора.
2. Неисправность тактового генера-
тора. Процессор имеет встроенный так-
товый генератор, практически все эле-
менты которого находятся внутри само-
го процессора, кроме кварца и RC-цепей.
На ножках микросхемы, соединенных с
этими элементами, должны присутство-
вать тактовые импульсы, которые можно
проконтролировать осциллографом. Ес-
ли этих импульсов нет, то при исправно-
сти кварца и хорошей пайке можно сде-
лать вывод о неисправности микросхемы
процессора.
3. Неисправность микросхемы памя-
ти. Рядом с процессором управления ус-
тановлена микросхема памяти, с которой
процессор обменивается информаци-
ей. Если телевизор включается, настра-
ивается на каналы, но не запоминает
их, самопроизвольно переходит в ждущий
режим, а также в нем блокируются неко-
торые функции, то можно предположить,
что в этом виновата микросхема памяти.
Микросхема эта относительно недоро-
гая и ее замена не представляет особой
сложности.
В большинстве остальных случаев в
неисправности самого процессора мож-
но убедиться только путем его замены
аналогичным, заведомо исправным. К
сожалению, стоимость микросхемы про-
цессора достаточно велика, и, покупая
его, телемастер всегда рискует потерять
какую-то сумму денег. Поэтому жела-
тельно согласовывать такую покупку с
клиентом.
Рекомендуется при замене процессо-
ра пользоваться панелькой. Это касает-
ся и замены других микросхем. Всегда, ес-
ли это возможно, используйте совместно
с микросхемами панельки под них, что
облегчит работу с телевизором и поз-
волит сохранить дорогостоящую микро-
схему в случае ее ошибочной покупки.
Ведь далеко не всегда телемастер полно-
стью уверен в том, что неисправна имен-
но-данная микросхема. Возможно, что
неисправность может оказаться в дру-
гом месте, которое было упущено, и до-
рогая микросхема окажется купленной
напрасно. У автора был случай, когда
уход напряжения питания микросхемы
видеоблока с 8 В до 7,6 В привел к оши-
бочной покупке видеопроцессора. А в
случае применения панельки микросхе-
ма остается не паянной, и ее можно впос-
ледствии сдать под реализацию в месте
покупки.
Существует один очень интересный
способ восстановления неисправных
процессоров. Этот способ заключает-
ся в кратковременном нагревании мик-
росхемы до температуры около 200°С.
Как это ни странно, но данный способ по-
могает в ряде случаев полностью вос-
становить работоспособность процес-
сора. Сделать это можно с помощью га-
РА 2'2006
О
ф
и
S
в>
I
о
S
я
о
РЕМОНТ И МОДЕРНИЗАЦИЯ
О
ф
С£
X
СО
I
о
X
ЕХ
РЕМОНТ И МОДЕРНИЗАЦИЯ
16
зовой зажигалки. При этом микросхему
даже не нужно выпаивать из платы теле-
визора. Достаточно на протяжении
30...40 с прогреть ее пламенем зажигал-
ки. Причем телемастер ничем не риску-
ет, ведь микросхема все равно неисправ-
на. Правда, таким способом восстанав-
ливаются не все модели процессоров,
однако вероятность достаточно высока.
Видимо, это связано с плохим контактом
проводников внутри микросхемы, про-
грев расплавляет соединение и восста-
навливает его.
Неисправности в видеоблоке бывают
различной степени сложности. Значи-
тельно проще отремонтировать этот
блок, если неисправность, так сказать, яв-
но выражена: полностью отсутствует изо-
бражение при наличии растра, экран
светится одним из основных цветов, на эк-
ране отсутствует какой-либо цвет и т.п.
Чтобы устранить подобную неисправ-
ность, нужно настроить телевизор на ка-
кую-нибудь станцию и наблюдать с помо-
щью осциллографа прохождение видео-
сигнала от модуля радиоканала через
ключи коммутатора AV/TV к видеопро-
цессору. При отсутствии изображения
на экране настроить телевизор на стан-
цию можно по звуковому сопровожде-
нию, так как канал звука не связан с ви-
деосигналом. Даже если в модуле ра-
диоканала они обрабатываются в од-
ной микросхеме, то все равно в боль-
шинстве случаев при отсутствии видео-
сигнала звук есть.
Если на входе видеоусилителей (одно-
го или всех) отсутствует видеосигнал, то,
в первую очередь, проверяют сам ви-
деоусилитель, который выполнен или на
отдельных транзисторах, или на микро-
схеме. Можно перерезать дорожку, ве-
дущую от видеопроцессора к видеоуси-
лителю. При замыкании на "землю" вхо-
да видеоусилителя экран телевизора дол-
жен окрашиваться в один из трех цве-
тов. При отсутствии видеосигнала на вы-
ходе видеопроцессора, проверяют
качество пайки в этой части схемы, нали-
чие питания, электролитические конден-
саторы и только после этого пробуют
заменить сам видеопроцессор.
Если изображение на экране есть, но
оно черно-белое, то вначале следует
проверить кварцевые резонаторы, свя-
занные с видеопроцессором, и пассив-
ные элементы вокруг него. Скорее всего,
неисправность вызвана имённо этими
элементами, а не самим видеопроцес-
сором. В видеоблоке могут находиться
два кварцевых резонатора, один из ко-
торых (4,43 МГц) работает в системах
PAL и SECAM, а другой (3,58 МГц) - в
системе NTSC. При наличии в видеобло-
ке отдельного декодера сигналов SECAM
неисправность этой микросхемы часто
является причиной отсутствия цвета имен-
но в этой системе видеосигнала.
Поиск неисправности в блоке радио-
канала и селекторе каналов затруднен
тем, что сигналы промежуточной часто-
ты нельзя увидеть обычным осциллогра-
фом. При отсутствии на выходе радиока-
нала видеосигнала или аудиосигнала
(или сразу обоих) проверяют наличие
питания, качество пайки и пассивные
элементы вокруг микросхемы радиокана-
ла. Также необходимо убедиться в ис-
правности селектора каналов, так как
причиной одновременного отсутствия
звука и изображения чаще всего оказы-
вается именно он. Селектор каналов от-
ремонтировать очень непросто - в боль-
шинстве случаев его меняют целиком.
Можно попробовать пропаять все со-
мнительные пайки внутри селектора ка-
налов, однако детали там очень мелкие
и делать это нужно очень аккуратно, же-
лательно пользоваться линзой. В ряде
случаев работоспособность селектора
каналов удается восстановить.
В неисправности селектора каналов
убедиться очень просто. Для этого до-
статочно проверить наличие питающих
напряжений на его выводах, а также из-
мерить тестером, изменяется ли напряже-
ние настройки и поступает ли напряже-
ние переключения поддиапазонов. Если
все эти сигналы на селектор каналов по-
ступают, а ни звука, ни изображения при
этом нет, на экране телевизора присут-
ствуют только шумы, то можно сделать
вывод, что селектор каналов неиспра-
вен.
Наиболее частыми неисправностями
телевизоров можно назвать неисправно-
сти блока питания, строчной и кадровой
разверток. Эти модули работают в наи-
более жестком температурном режиме
и при достаточно высоких напряжениях,
что и вызывает в большинстве случаев их
неисправность.
Блок питания современных телевизо-
ров, кок отмечалось выше, выполнен по
схеме преобразователя напряжения с
использованием одного ключевого тран-
зистора. По принципу работы большин-
ство схем очень схожи, только выполне-
ны на различной элементной базе. В ка-
честве ключевого транзистора может
быть применен биполярный или полевой
транзистор. Также часто применяются
специализированные микросхемы со
встроенным ключом.
Неисправности блока питания могут
быть различными, начиная со сгорания
сетевого предохранителя. Однако один
сетевой предохранитель сгорает крайне
редко. Чаще всего сгорание предохра-
нителя является следствием пробоя клю-
чевого транзистора. Это может повлечь
за собой также выход из строя микросхе-
мы, управляющей ключевым транзисто-
ром, и прилегающих к транзистору рези-
сторов.
Подобную неисправность в ряде слу-
чаев удается обнаружить при первом
взгляде на плату (видны обугленные дета-
ли). При этом надписи на резисторах и
порой на микросхеме прочитать не уда-
ется, в чем и может заключаться слож-
ность подобного ремонта. В таком слу-
чае без принципиальной схемы блока
питания данного телевизора можно не
обойтись, особенно если сгорели рези-
сторы, включенные в базовые цепи (цепи
затвора) транзистора.
В эмиттерных и коллекторных (истоко-
вых и стоковых) цепях, как правило, сто-
ят резисторы повышенной мощности с
низким (1...5 Ом) сопротивлением, по-
этому их замена не представляет осо-
бой сложности, так как даже если вмес-
то резистора сопротивлением 1 Ом по-
ставить 5 Ом, то на работоспособность
блока питания это сильно не повлияет.
Зато ошибка в сопротивлении резисто-
ра в базовой цепи может привести к
мгновенному сгоранию вновь установ-
ленного ключевого транзистора.
Очень часто предохранитель блока
питания оказывается цел и видимых по-
вреждений на плате обнаружить не уда-
ется, а блок питания при этом не рабо-
тает. В данном случае может быть два ва-
рианта неработоспособности источни-
ка питания:
неисправность какого-нибудь из эле-
ментов или обрыв в цепи самого блока
питания;
замыкание во вторичных цепях телеви-
зора.
Убедиться в наличии или отсутствии
замыкания во вторичной цепи источника
питания очень просто. Для этого можно
перерезать дорожки, идущие от вторич-
ных обмоток импульсного сетевого транс-
форматора. К обмотке, с которой по-
ступало напряжение на строчную раз-
вертку, нужно подсоединить лампу на-
каливания мощностью 100... 150 Вт и
включить блок питания телевизора в сеть.
Если лампа будет светиться, значит, не-
исправность где-то во вторичных цепях.
Наиболее вероятно, что неисправность
именно в строчной развертке, так как
мощный ключевой транзистор строчной
развертки достаточно часто выходит из
строя и накоротко замыкает цепь пита-
ния.
Если во вторичных цепях замыкания
нет, а блок питания все равно не рабо-
тает, то нужно не спеша проверить все
элементы блока питания, обратив особое
внимание на электролитические конден-
саторы. Если все пассивные элементы и
диоды исправны, значит, без всякого со-
мнения, вышла из строя микросхема уп-
равления или ключевой транзистор.
Электролитические конденсаторы в
цепях блока питания порой оказывают
очень существенное влияние на выходное
напряжение источника питания. При этом
в блоке питания может срабатывать за-
щита, может неоднократно сгорать тран-
зистор строчной развертки и т.п., поэто-
му к проверке этих конденсаторов нуж-
но отнестись очень внимательно.
Неисправности строчной и кадровой
разверток в большинстве случаев так-
же связаны с плохим контактом или не-
пропаем на плате, так как элементы этих
модулей сильно нагреваются. В кадровой
развертке находится несколько электро-
литических конденсаторов, выход из
строя или высыхание которых может при-
РА 2'2006
вести к изменению размеров растра по
вертикали. Поэтому микросхему кадро-
вой развертки следует менять только по-
сле проверки пассивных элементов во-
круг микросхемы и проверки наличия на
ней питания, поступающего от строчно-
го трансформатора.
Ремонт строчной развертки в боль-
шинстве случаев заключается в баналь-
ной замене строчного транзистора. Же-
лательно использовать транзистор та-
кого же типа, какой был установлен в
телевизоре, так как его замена транзи-
стором другого типа может привести к
пробою вновь установленного транзис-
тора через достаточно короткое время
в связи с некоторыми несоответствиями
в параметрах. Бывают случаи, когда
транзистор строчной развертки рабо-
тает какое-то время (может даже не-
сколько дней) и вновь выходит из строя.
Это может быть связано с пробоем кон-
денсатора, установленного в цепи кол-
лектор-эмиттер этого транзистора,или с
пробоем внутри строчного трансфор-
матора ТДКС.
В телевизорах последних лет выпуска
пробои строчного трансформатора уча-
стились. Пробой может находиться вну-
три трансформатора или быть видимым
невооруженным взглядом. При включе-
нии телевизора в районе выхода из
трансформатора высоковольтного про-
вода наблюдается электрическая дуга.
Пробовать залить или заклеить это мес-
то чем-либо практически бесполезно.
Если пробой появился, то строчный
трансформатор обязательно требует
замены, так как даже если удастся вре-
менно изолировать участок пробоя, то в
скором времени он пробьется вновь.
Большую помощь начинающему теле-
визионному мастеру может оказать Ин-
тернет. В последние годы там появилось
много различных сайтов, на которых рас-
сматриваются вопросы о конкретных не-
исправностях телевизоров и другой тех-
ники. Порой, даже не зная, в чем причи-
на неисправности, можно найти инфор-
мацию о ней по вторичным проявлениям,
задав модель телевизора и пару ключе-
вых слов о неисправности в поисковой
системе Интернета. Возможно, кто-то
уже сталкивался с подобным. Зачастую
и журналы печатают информацию с этих
сайтов, тем самым оказывая большую
помощь телемастерам.
Начиная ремонтировать телевизоры,
следует очень аккуратно относиться к
этому занятию, так как случайным замы-
канием на плате телевизора можно
сжечь значительную ее часть. К тому же,
внутри телевизора находятся источники
высокого напряжения, а схема блока пи-
тания работает непосредственно от се-
ти, без развязывающих цепей. Все это
следует учитывать при ремонте и рабо-
те с открытой платой.
Как и в большинстве профессий, в ра-
боте телемастера главное - аккурат-
ность и терпение. Все остальное, весь
опыт - дело наживное. Если Вы выбрали
себе эту профессию и она Вам нравит-
ся, то занимайтесь ею. Главное, выпол-
нять свою работу хорошо и качественно.
Тогда, через какое-то время, у Вас обра-
зуется свой круг клиентов, которые посо-
ветуют обратиться к Вам своим знако-
мым. Все это принесет Вам не только
удовлетворение своей работой, но и до-
стойную оплату.
О
0)
ч
8
И
I
о
8
Ч
О
В статье рассмотрены нестандартные приемы ремонта
телевизоров фирм JVC и Aiwa.
Ремонт телевизоров
фирм JVC и Aiwa
JVC С-201 ЕЕ
В телевизоре использованы следую-
щие детали: тюнер типа ЕМ7351ES, про-
цессор управления (ПУ) - ИМС М50433-
893, видеопроцессор - ИМС М513095;
источник питания - ИМС 5TR54041, вы
ходной транзистор строчной разверт-
ки -25D1427.
Неисправность в телевизоре прояв-
лялась следующим образом: при включе-
нии источник питания (ИП) пищит, нет ни
звука, ни изображения.
Оказалось, что вторичный источник
питания +115 В зашунтирован проби-
тым транзистором выходного каскада
строчной развертки. Как выяснилось, в
этом телевизоре напряжение питания
+ 115 В подается от ИП на выходной ка-
скад строчной развертки не по печат-
ным дорожкам, а навесным проводом.
Пайка этого провода к печатной плате
имела дефект. Это привело к искрению
в месте плохой пайки, которое стало
причиной выхода из строя выходного
строчного транзистора типа 2SD1427.
На экране телевизора но изображе-
нии через каждые 7... 10мм видны яркие
горизонтальные полосы.
Поскольку эти полосы наблюдались
на всех рабочих диапазонах тюнера и из-
менялись при изменении частоты наст-
ройки на телевизионный канал, то наи-
более вероятная их причина было в по-
мехе, поступающей на тюнер с субмоду-
ля настройки типа SBX-M002A вместе с
напряжением настройки на канал. На-
пряжение настройки с этого субмодуля
поступает на вход ВТ тюнера, который
Саулов
Александр
Юрьевич
Родился в 1958 г. в Киеве. В 1981 г.
окончил радиотехнический факуль-
тет КПП. С 1981 г. работал разра-
ботчиком, а затем руководителем
группы разработчиков специального
нестандартного и мелкосерийного
электронного оборудования в НИИ
им. Мануильского, в Киевском инсти-
туте автоматики и в Институте элек-
тродинамики АН УССР. В настоящее
время занимается проблемами ау-
дио- и видеотехники. Автор несколь-
ких книг, а также ряда статей по этой
РЕМОНТ И МОДЕРНИЗАЦИЯ
тематике в журналах издательства
"Радюаматор". Руководитель секции
"Видеотехника" Клуба читателей
"Радюаматора". Член редколлегии
журнала "Радюаматор".
рис.1
17
РА 2'2006
О
ф
d
s
CQ
I
О
X
d
о
РЕМОНТ И МОДЕРНИЗАЦИЯ
зашунтирован конденсатором С005. В аль-
боме схем телевизоров №30 на схеме JVC
С-201 номинал конденсатора С005 указан
как 22 мкФхЗО В. Реально в телевизоре был
установлен конденсатор 0,22 мкФхЗО В,
который вышел из строя. При замене его
исправным конденсатором 0,22 мкФ поме-
хи на изображении сохранились.
При установке конденсатора 22 мкФхЗО
В, как указано на схеме в альбоме №30, по-
мехи на изображении пропадали. Однако
при этом увеличивалась постоянная време-
ни установки напряжения настройки при пе-
реключении с одного канала на другой. В
итоге система АПЧГ телевизора переста-
ла захватывать часть предварительно на-
строенных каналов. Экспериментально уда-
лось подобрать емкость этого конденсато-
ра, при которой и горизонтальных помех
на экране не было, и время установки напря-
жения настройки стало приемлемым. Ока-
залось, что для этого конденсатор С005
должен иметь емкость 4,7 мкФ.
Однако при замене С005 электролити-
ческим конденсатором 4,7 мкФхбО В выяс-
нилось, что при прогреве телевизора ем-
кость этого конденсатора изменяется. Это
приводит к нарушению настройки на кана-
лы, особенно в верхней части ДМВ диапа-
зона. Вследствие этого пришлось устано-
вить в телевизор конденсатор С005 типа
К73-17 4,7 мкФхбЗ В.
Следует отметить, что в телевизоре име-
ется еще один электролитический конденса-
тор в цепи формирования напряжения наст-
ройки тюнера, - конденсатор С016, распо-
ложенный в субмодуле SBX-M002A. В альбо-
ме №30 его номинал также указан невер-
но: на схеме на с. 31 альбома указано 47
мкФхЗО В. На самом деле в телевизоре ус-
тановлен 0,47 мкФхЗО В. Точный номинал
этих двух конденсаторов важен, поскольку
они включены в RC-цепочки R065/C016 и
(R069+R005)/C005 формирования напря-
жения настройки тюнера.
В другом экземпляре телевизора была та-
кая неисправность: наблюдается "уплыва-
ние" настроенных телеканалов. Особенно
это заметно в верхней части ДМВ диапазо-
на. Так, настроенный при прогретом телеви-
зоре канал 50 при включении телевизора
принимал сигнал 52-го частотного канала.
Оказалось, что в процессе прогрева те-
левизора после включения напряжение на-
стройки, подаваемое на тюнер, увеличива-
ется. Для частотного канала 52 (на этой ча-
стоте в Киеве вещает "Новый канал") это
увеличение составляло около 0,5 В за 15 мин
работы. Разумеется, АПЧГ телевизора не
могла справиться со столь значительным из-
менением напряжения настройки.
Схема формирования напряжения наст-
ройки телевизора показана на рис.1. Ее
особенность состоит в том, что напряже-
ние настройки поступает на тюнер через
два эмиттерных повторителя. Причем один
выполнен на транзисторе структуры р-п-р,
второй на транзисторе п-р-п. Это сделано
для того, чтобы падение напряжения на пе-
реходах база-эмиттер (б-э) транзистора не
изменяло абсолютную величину напряжения
настройки. Падение напряжения на перехо-
РА 2'2006
де б-э транзистора Q012 увеличивает
напряжение настройки на 0,7 В, а па-
дение напряжения на переходе б-э
Q013 уменьшает это напряжение так-
же на 0,7 В. При этом разработчики
полагают, что температурный дрейф
напряжения б-э у этих двух транзисто-
ров одинаков.
Как оказалось, в формирователе на-
пряжения, показанном на рис.1, вышли
из строя как минимум два транзистора:
Q011 и Q013. Выполнение самого про-
стого способа ремонта - замена де-
фектных транзисторов, затруднено тем,
что субмодуль настройки 5ВХ-М001А,
на котором расположены эти транзис-
торы, выполнен с использованием чип-
компонентов и впаян в материнскую
плату телевизора 44 штырьками. Требу-
ется его весьма трудоемкая выпайка и
последующая впайка в материнскую
плату, но иначе чип-транзисторы не за-
менить.
Однако можно устранить поломку
менее трудоемким способом. Для это-
го в телевизор был дополнительно вве-
ден формирователь напряжения наст-
ройки по схеме рис.2, типовой для мо-
дулей МУ-56 телевизоров 5УСЦТ.
Формирователь выполнен навесным
монтажом с использованием транзис-
тора КТ3102Б (КТ645А), резисторов
МЛТ-0,125 и конденсаторов КМ-6. Его
выходной сигнал подают с помощью
шлейфа из двух проводов параллельно
конденсатору С005, подключенному к
входу ВТ тюнера телевизора. При этом
резистор R005 (через который раньше
поступало напряжение настройки) из
схемы удаляется. На субмодуле SBX-
М001А формирователь подключается
к трем точкам:
вход (2 вывод IC0002) - к нижнему
на плате выводу резистора R072;
эмиттер транзистора КТ3102Б - к
эмиттеру транзистора Q011 (его верх-
нему выводу на плате);
коллекторная нагрузка транзистора
КТЗ102Б резистор 10 кОм к +30 В - к
нижнему на плате выводу резистора
R064.
Все подключения производят на сто-
роне субмодуля противоположной сто-
роне установке ИМС IC002.
Aiwa TV-C201KER
В телевизоре применены следующие
детали: ПУ - ИМС TMP47C837N; ви-
деопроцессор, объединенный с синх-
ропроцессором - ИМС ТА8759; ис-
точник питания - ИМС STR58041; УМЗЧ
- ИМС AN52654; кадровая разверт-
ка - ИМС ТА8403К; выходной транзи-
стор строчной развертки - 2SD1555.
При включении ИП пищит, нет ни зву-
ка, ни изображения
Оказалось, что пробиты защитный
стабилитрон R2M (разорван на части)
и выходной транзистор строчной раз-
вертки. Выяснилось также, что сгорели
предохранители СР801 на 0,25 А (ис-
точник +56 В) и СР802 на 0,38 А (источ-
ник + 15 В, +12 В). Ситуация усугубля-
лась тем, что ремонтом телевизора уже
занимался неопытный ремонтник. Он
заменил в цепи стабилизации ИП те-
левизора вышедший из строя транзис-
тор Q803 типа 2SA935 транзистором
КТ969А. Однако дело в том, что тран-
зистор 2SA935 имеет структуру р-п-р,
а КТ969А - структуру п-р-п. Это приве-
ло к тому, что в рабочем режиме выход-
ное напряжение ИП по цепи питания
строчной развертки +115 В превысило
+ 150 В, что и послужило причиной вы-
хода из строя выходного транзистора
строчной развертки и стабилитрона
R2M.
Транзистор 2SA935 имеет такие ос-
новные параметры: икэтах=80 В; 1кэ-
тах=0,7 А; Ртах=0,75 Вт. Эти пара-
метры очень близки к параметрам тран-
зистора КТ502Е. После его установки
вместо Q803 выходные напряжения ИП
пришли в норму как в дежурном, так и
в рабочем режимах. 2SA935 можно
также заменить КТ626Б или КТ814Г.
В другом экземпляре телевизора бы-
ла такая неисправность: выходное на-
пряжение ИП в дежурном режиме завы-
шено. Телевизор переходит из рабо-
чего режима в дежурный, но часто не
переключается обратно ~ из дежурно-
го режима в рабочий.
Оказалось, что значительно заниже-
но, а затем вовсе пропало питающее
напряжение ПУ в дежурном режиме +5
В. Выяснилось, что вышел из строя ста-
билизатор +5 В типа 78L05. После за-
мены этого стабилизатора другой ис-
правной ИМС типа 78L05, история по-
вторилась.
Схема телевизора Aiwa TV-C201
имеется в альбоме схем телевизоров
№19. На ней указано, что ИМС IC804
подключена к выходу вторичного ис-
точника + 18 В, который используется
для питания УМЗЧ телевизора через
дополнительный диод D813. Причем на
18
схеме показано, что к катоду D813 под-
ключен конденсатор С822 с рабочим
напряжением 25 В. В реальном телеви-
зоре при переходе в дежурный режим
на вход стабилизатора +5 В подается
+56 В (схема ИП телевизора Aiwa TV-
C201KER показана на рис.З) и уста-
новлен конденсатор С822 10 мкФх! 00
В.
Подача напряжения +56 В на вход
стабилизатора приводила к срабаты-
ванию внутренней схемы защиты от
входного перенапряжения ИМС 78L05.
Вследствие этого его выходное напря-
жение, т.е. напряжение питания ПУ, со-
ставляло +2,5...3 В, что препятствова-
ло нормальной работе этой ИМС. По-
этому для питания этого стабилизатора
следует использовать вторичный ис-
точник + 15 В. Для этого вход стабили-
затора 78L05 надо подключить к филь-
трующему конденсатору С824 в источ-
нике + 15 В.
Выяснилось также, что при работе
телевизора на большой громкости, а
иногда и при включении, сгорает пре-
дохранитель СР802, рассчитанный на
ток 0,38 А. Этот предохранитель вклю-
чен в цепь формирования напряжений
+ 15 В и +12 В для видеопроцессора и
коммутаторов телевизора. Для устра-
нения дефекта следует заменить СР802
предохранителем на 0,5 А и включить
последовательно с выходом стабилиза-
тора IC803 7812 резистор МЛТ-0,125-
10 Ом. Желательно также прикрепить
к ИМС IC803 стабилизатора напря-
жения + 12 В теплоотвод в виде дюра-
левой пластинки 20x30 мм толщиной
2...4 мм.
После проведенного ремонта оказа-
лось, что ИП стабилизирует свои выход-
ные напряжения только в рабочем ре-
жиме телевизора. В дежурном режи-
ме выходное напряжение источника
+ 115 В превышало +140 В. Замена оп-
топары обратной связи и других эле-
ментов обратной связи ИП к устране-
нию дефекта не привела. По-видимому,
дело было в дефекте ИМС ИП типа
STR58041A, которая не переключа-
лась в дежурный режим работы. Мож-
но, конечно, заменить эту ИМС исправ-
ной, но можно использовать и другое
более дешевое решение.
Для этого в схему ИП следует ввести
транзистор и дополнительное реле
(рис.4). При этом следует замкнуть кол-
лектор и эмиттер транзистора Q803
либо вообще исключить его из схемы,
заменив перемычкой. Нормально замк-
нутые контакты дополнительного реле
включены в разрыв цепи подачи напря-
жения +115 В на ТДКС телевизора. Ба-
за дополнительного транзистора типа
КТ503Е подключена к выводу 38 (Power)
ПУ телевизора. Обмотка реле через
гасящие резисторы типа МЛТ-2 под-
ключена к выходу вторичного источни-
ка +56 В.
В схеме использовано распростра-
ненное реле типа JZC-20F (4088). Такое
С816
1000
Т801
D810
>+115В
D817
R2M
+J_ С818
ЗЗОмк160В
С817
1000
R815
22
о
ф
И
S
са
I
О
X
И
о
14
ICP801
10
D814
С823
1000
D811
С819 +
IC804
78L05
Q803
2SA935
+5 В
С827
-ЕН
D813
C822_L_ D822
__|LC82O1OOO
' >l -
D812 tJ-
С821 ~Г
ЮООмк
25В
ICP802
С824
2200мк
25В
С825
Юмк
50В
IC802
Q804
2SC3467
R824
22к
—г- С803
—I— юоо
реле широко применяется в модулях де-
журного режима для модулей управле-
ния МУ-56, МУ-65 и аналогичных. Это
реле рассчитано на напряжение сраба-
тывания 12 В, имеет ток срабатывания
около 0,03 А и допустимый ток через кон-
такты Ю А. Использование реле позво-
лило решить сразу две проблемы: прину-
дительно переводить ИП телевизора в
дежурный режим отключением от строч-
Юмк
100В
50В
IC803
7812
От выв. 38 ПУ
РЕМОНТ И МОДЕРНИЗАЦИЯ
ной развертки питающего напряжения
+ l 15 В и обеспечивать некоторую стаби-
лизирующую нагрузку на ИП в дежур-
ном режиме телевизора. После такой до-
работки телевизор стал стабильно пе-
реходить из рабочего режима в дежурный
и обратно. Выходное напряжение источ-
ника + l 15 В в дежурном режиме не пре-
вышало +125 В.
РА 2'2006
КЛУБ И ПОЧТА
Личная анкета
1.Возраст
до 18 лет
8-35 лет
36-50 лет
старше 51 года
2. Стаж читателя "РА"
до 5 лет
более 5 лет
3. Членство в КЧР
ДА НЕТ
4. Область р/л интересов
аудио
видео
КВ+УКВ
электроника
компьютер
профессиональная связь
ремонт
конструирование
досуг
работа
5. Оценка журнала
высокая
средняя
низкая
Опросный лист
О радиолюбительстве
1. Какие направления радиолюбитель-
ства имеют перспективу в будущем?
5. Чем Вам интересно участие в Клубе
читателей?
6. Сколько раз Вы воспользовались
услугой "Книга-почтой" или купили набо-
ры по почте?
7. Ваши предложения по совершенст-
вованию журнала
8. Укажите три лучшие, на Ваш взгляд,
публикации журнала "Радюаматор" в
2005 году.
2. Какие формы организации радиолю-
бительского творчества существуют по
Вашему месту жительства?
О 15-летии
1. Чем Вы сможете помочь журналу
при подготовке к празднику?
2. Вы хотите участвовать в проведе-
нии юбилейных торжеств или ограничи-
тесь заочным участием?
3. Что мешает развитию радиолюби-
тельства?
3, Сборники с каким содержанием
можно выпустить к 15-летию?
4. Кто Вам помог найти свой путь в ра-
диолюбительство?
4. Какого вида сувениры нужно выпу-
стить к празднику?
5. Сколько человек благодаря Вам ув-
леклись радиолюбительством?
5. Каким Вы видите календарь подго-
товки к празднику на 2 года вперед?
20 О журнале 1. Что из радиолюбительской темати- ки Вы хотите видеть в журнале дополни- тельно? 2. Что не устраивает в содержании журнала?
- РА 2'2006
6. Какие радиолюбительские органи-
зации можно подключить к подготовке к
празднику?
7. Как Вы можете помочь в проведении
акции "К 15-летию "РА" - 15000 читате-
лей"?
3. Чем журнал может помочь развитию
радиолюбительства?
4. Чем Вы могли бы помочь журналу?
Положение о Клубе
читателей издательства
"Радюаматор"
1. Членом Клуба читателей издательства "Радюаматор"
(далее - Клуб, КЧР) может быть любой читатель журналов
издательства "Радюаматор": "Радюаматор", "Электрик",
"Радиокомпоненты", который зарегистрируется как член Клуба
в редакции. Членство в Клубе начинается с момента регистрации
и является почетным и пожизненным. Для уточнения
действительной списочной численности Клуба может быть
проведена перерегистрация его членов.
2. Для регистрации необходимо:
- прислать в издательство "Радюаматор" по адресу 03110,
Издательство "Радюаматор", КЧР, а/я 50, Киев-110 ксерокопию
или оригинал квитанции о подписке и указать свою фамилию
и адрес;
- прислать по тому же адресу заполненный бланк заявления
о вступлении в Клуб, вырезанный из купленного номера
журнала;
- прислать по тому же адресу заполненный бланк заявления,
полученного при покупке ежегодного компакт-диска
издательства или книг, выпущенных издательством
"Радюаматор";
- прислать в электронном виде анкету члена Клуба с сайта
одного из журналов издательства.
3. Членам Клуба выдается членская карточка, которая
является удостоверением члена клуба при осуществлении его
прав. Карточка высылается владельцу по адресу, указанному
при регистрации.
3. Члены КЧР имеют право:
- получить 10% скидку на приобретение книг и журналов по
почте из прайс-листа, публикуемого в журнале или на сайте;
- получать бесплатно информационные материалы
издательства "Радюаматор" и выдержки из документов,
регламентирующих радиолюбительскую деятельность;
- опубликовать бесплатно свое объявление некоммерческого
характера в одном из журналов издательства "Радюаматор"
один раз в квартал;
- устанавливать деловые и дружеские контакты с другими
членами Клуба и авторами статей, опубликованных в журналах
издательства "Радюаматор", принимать участие в
формировании тематики журналов на очередной подписной
период;
- получить бесплатно консультацию по содержанию
журналов издательства;
- получать по электронной почте новости выбранного
журнала, а также публиковать на сайте журнала свои
сообщения о себе и своих интересах для налаживания контактов
с другими читателя журналов;
- вне очереди опубликовать в одном из журналов
издательства собственную статью;
- получить бесплатно ксерокопии статей из старых журналов
издательства "Радюаматор", которых уже нет в наличии в
издательстве, до 10 листов формата А4;
- участвовать в ежегодном розыгрыше призов, который
проводится в День радио 7 мая.
4. Члены КЧР обязаны своим примером и личным участием
содействовать развитию радиотехнической грамотности
населения, особенно молодежи и юношества, активно
пропагандировать среди них журналы "Радюаматор",
"Электрик", ' Радиокомпоненты", участвовать в ежегодном
анкетировании читателей.
5. Для руководства Клубом назначается Правление КЧР,
которое состоит из членов редколлегий журналов
"Радюаматор", "Электрик", "Радиокомпоненты" и способствует
популяризации клуба среди читателей. Для организации работы
Клуба на текущий год назначается Координатор Клуба.
6. КЧР поощряет наиболее активных членов Клуба, а также
специалистов и любителей, внесших большой вклад в развитие
радио и электротехники, и наиболее популярных авторов
журналов.
Внимание!
Для уточнения списочной численности членов КЧР Правление
проводит перерегистрацию членов Клуба. Для этого каждый
член Клуба или желающий в него вступить должен выполнить п.2
Положения о КЧР, т.е. прислать в редакцию подтверждающий
членство документ - квитанцию или анкету, а также указать
свой почтовый и/или электронный адрес. Перерегистрация
будет длиться до середины апреля 2006 г., после чего будет
проведен розыгрыш призов среди членов Клуба в честь Дня
радио. Подтверждающим документом может также служить
анкета и опросный лист "К 15-летию журнала 'РА",
опубликованный в этом номере.
МУЗЕЙ РАДИО
Мельник Вадим Анатольевич. Родился в 1960 г.
в Донецке. В 1984 г. с отличием окончил Донецкий госу-
дарственный медицинский институт имени М. Горького.
Кандидат медицинских наук. Работает доцентом кафед-
ры организации высшего образования управления здра-
воохранения и эпидемиологии Донецкого государствен-
ного медицинского университета им. М. Горького. Любо-
вью к радиоделу обязан своему отцу, Мельнику Анато-
лию Ивановичу, врачу-педиатру и радиолюбителю, который собрал великолепную
родиобиблиотеку. Это библиотека со временем легла в основу созданного В. Мель-
ником в 2000 г. сайта "Электронная радиобиблиотека" (ныне "Вестник старого радио")
[http://www.oldrodioclub.ru].
Кондаков Дмитрий Феликсович. Родился в 1971 г. в Москве. В 1994 г. с отли-
чием окончил Московский химико-технологический институт им. Д.И. Менделеева. Кан-
дидат технических наук. Работает старшим научным сотрудником Института общей и
неорганической химии им. Н.С. Курнакова Российской академии наук. В 1998 г. Д. Кон-
даков создал сайт "Справочник по отечественным электронным лампам",
http://eltubes.ogavo.ru.
В 2000 г. В. Мельник и Д. Кондаков познакомились в Интернете на почве взаимно-
го интереса к старому радио и создали ряд совместных Интернет-проектов: 1) сайт "Спра-
вочник по отечественной ламповой радиоаппаратуре'', http://www.oldradio.ru;
2) тематическую Интернет-рассылку "Энциклопедия ламповой радиоаппаратуры";
3) "Виртуальный клуб владельцев отечественной ламповой радиоаппаратуры",
http://www.oldrodioclub.hl4.ru. С апреля 2005 г. В. Мельник и Д. Кондаков ведут руб-
рику "Музей радио" в журнале "Радюаматор".
ф
П
X
Ш
I
О
X
П
О
Пятиламповый
радиоприемник
“Рекорд”
рис.2
Выпуск массового радиоприемника "Рекорд" (рис.1) был на-
чат в 1945 г. на Александровском радиозаводе. Приемник рассчи-
тан но прием радиовещательных станций, работающих в диапа-
зоне длинных, средних и коротких волн (от 25 до 2000 м). Проме-
жуточная частота 465 кГц. Чувствительность приемника по ЭДС в
антенне при выходной мощности 0,05 Вт на ДВ - 150...250 мкВ, на
СВ - 100...250 мкВ, на КВ - 150...400 мкВ. Выходная мощность -
0,5 Вт. Потребляемая мощность - 50 Вт.
Приемник собран на штампованном металлическом шасси, но
верхней плоскости которого расположены все основные узлы
(рис.2): блок конденсаторов, трансформаторы промежуточной
частоты, лампы, электролитические конденсаторы, предохрани-
тель, о также катушки длинных и средних волн и динамический
громкоговоритель. Причем последний укреплен непосредственно
на шасси. Коротковолновые катушки, переключатель диапазо-
нов, дроссель фильтра и мелкие детали монтажа расположены
под шасси.
МУЗЕИ РАДИО
РА 2'2006
о
ф
СГ
3
ш
I
о
3
НОВЫЕ ТЕХНОЛОГИИ "»»
В нижней мости передней стенки ящико размещены три ручки уп-
равления приемником: левая - регулятор громкости и выключатель
сети; средняя - верньер плавной настройки; правая - переключа-
тель диапазонов. На задней стенке шасси расположены гнезда для
включения звукоснимателя.
Приемник "Рекорд" представляет собой пятиламповый суперге-
теродин (рис.З) и имеет следующие ступени:
преобразователь (гетеродин и первый детектор) на лампе 6А8;
усилитель промежуточной частоты на лампе 6К7;
второй детектор, АРЧ и предварительный усилитель звуковой ча-
стоты но лампе 6Г7;
оконечный усилитель на лампе 25П1С или ЗОП1М;
выпрямитель на лампе 30Ц6С.
Отличительной особенностью этого приемника является уни-
версальное питание - от сети переменного и постоянного тока. Си-
ловой трансформатор отсутствует. Напряжение сети выпрямляет-
ся кенотроном, фильтруется и подается на аноды ламп. Помимо это-
го оно используется непосредственно для питания нитей всех по-
догревателей ламп, соединенных последовательно в строго опре-
деленном порядке для получения потенциала подогревателей от-
носительно сети (т.н. общая точка, заменяющая заземление). Это
важно для получения минимального фона. В приемнике применя-
ются лампы 25П1С (ЗОП 1М) и 30Ц6С, имеющие повышенное на-
пряжение накола (25 и 30 В) и специально предназначенные для та-
ких приемников.
На накал всех ламп, соединенных последовательно, требуется
напряжение порядка 74 В. Остальное напряжение сети поглоща-
ется добавочным сопротивлением Rn.
При включении приемника в сеть с напряжением 220 В после-
довательно с приемником необходимо включить специальный по-
глощающий резистор сопротивлением 285 Ом, выдерживающий
ток 0,4 А. Можно включить и осветительную лампочку на 120 В мощ-
ностью 40 Вт. Может быть также использован понижающий транс-
форматор или автотрансформатор.
При включении в сеть постоянного тока кенотрон остается в схе-
ме, но при этом необходимо обязательное соблюдение правиль-
ной полярности включения вилки в сеть. Если лампы светятся, а при-
“Морской старт” в работе
Скорик Евгений
Тимофеевич
Родился в 1930 г. В
1953 г. окончил радио-
технический факультет
КПП. Доктор техничес-
ких наук, профессор.
Работал в КПИ, НИИ
"Квант", ГП "Укркос-
мос", ЦНИИ навигации
и управления. Общий
стаж научной работы -
более 50 лет. Автор 2
монографий, 22 изоб-
ретений, более 220
публикаций. Член ред-
коллегий журнала "На-
ука и инновации" На-
циональной академии
наук Украины и журна-
ла "Радюаматор".
Морскоя пусковая платформа Sea Launch ("Мор-
ской старт"), размещенная в районе экватора, у аме-
риканского побережья Тихого океана (координата
154°W), за 6 лет эксплуатации с помощью украинско-
го ракетоносителя Zenit-3SL успешно осуществила за-
пуск на орбиту нескольких десятков спутников связи.
Наш журнал освещал работу этой системы запуска
с первого ее успешного применения [1]. Сейчас,
вследствие бесперебойной штатной работы этой си-
стемы, внимание средств массовой информации к
ней несколько снизилось.
В конце прошлого года появились сообщения об
успешном запуске "Морским стартом" 8 ноября 2005
г. второго спутника космической системы мобильной
связи Инмарсат четвертого поколения под обозна-
чением Inmarsat-4. Проект состоит из трех космиче-
ских аппаратов (КА), размещенных на геостацио-
нарной орбите. Системы Инмарсат второго и треть-
его поколений описывались в нашем журнале [2].
Украина имеет статус одного из сигнаториев кор-
поративной системы связи Инмарсат (штаб-кварти-
ра корпорации в Лондоне). Правами регистрации
пользователей системы в нашей стране владеет го-
сударственное предприятие "Укркосмос" Националь-
ного Космического Агентства Украины (НКАУ).
Система связи Inmarsat-4 во многом представляет
собой уникальный проект, обеспечивающий предо-
ставление нового сервиса - "широкополосной гло-
бальной сети" BGAN (Broadband Global Area Net-
work). Кроме персональной мобильной связи сеть
BGAN обеспечивает прямой доступ в Интернет, ви-
деоконференцию, местные (локальные) корпоратив-
ные сети и другие режимы передачи данных со ско-
ростью до 0,5 Мбит/с.
Проект разрабатывался 8 лет, и на него было по-
трачено ] ,5 млрд. дол. Новый КА весит 6 т и имеет га-
емник не работает, нужно перевернуть вилку в штепсельной розет-
ке.
Входная часть приемника состоит из настроенного контура, ем-
костно или индуктивно связанного с антенной. Преобразователем
частоты служит лампа 6А8. В цепь ее четвертой сетки включен
входной контур, а первые две сетки вместе с соответствующими эле-
ментами образуют гетеродинную часть. Усиление промежуточ
ной частоты осуществляется лампой 6К7. Анодной нагрузкой лам-
пы 6К7 является контур, настроенный на частоту 465 кГц и обра-
зующий первичную цепь второго фильтра промежуточной часто-
ты.
Усиленное напряжение промежуточной частоты с вторичного кон-
тура второго фильтра промежуточной частоты подается на второй
детектор - диоды лампы 6Г7. Триодная часть этой лампы выполня-
ет функции предварительного усиления низкой частоты; анодной
нагрузкой этой лампы служит резистор R7. Через фильтр выпрям-
ленное напряжение промежуточной частоты подается на сетки
первых двух ламп 6А8 и 6К7 для автоматической регулировки уси-
ления.
В оконечном усилителе приемника использована лампа 25П1С
или ЗОП 1М. Оконечный усилитель охвачен отрицательной образ-
ной связью. Предусмотрена возможность включения высоковольт-
ного дополнительного громкоговорителя.
Выпрямление тока осуществляется с помощью кенотрона 30Ц6С,
работающего по однополупериодной схеме с анодами, соеди-
ненными параллельно. Напряжение сети подается непосредст-
венно на аноды кенотрона, выпрямляется и далее через фильтр, со-
стоящий из двух электролитических конденсаторов СЗО и С31 и ка-
тушки индуктивности L, поступает для питания анодов ламп.
Более подробное описание схемы приемника, о также моточные
данные и чертежи высокочастотных катушек, трансформаторов,
дросселей и динамического громкоговорителя приведены в [2].
Литература
1. Левитин Е.А., Гиршгорн Ш.И., Крокау В.Н., Певцов В.П. Радио-
вещательные приемники. - М.: КОИЗ, 1949. - С.263-270.
2. http:/ / oldrodio.ru / radios/072.shtml.
бариты, по красочному сравнению в прессе, "лондон-
ского двухэтажного автобуса". КА Inmarsat-4, как и КА
системы мобильной связи "Турайя", имеет многолуче-
вую фазированную антенную решетку, позволяю-
щую проводить в зоне обслуживания пространст-
венную адресацию луча с большим усилением в на-
правлении на абонента. Это позволяет осуществ-
лять мобильную связь через КА Inmarsat-4 с помощью
ручных телефонов-терминалов.
После тестирования космический аппарат будет ус-
тановлен в рабочую точку стояния на геостационар-
ной орбите над территорией Бразилии и сможет ох-
ватить связью территорию Северной, Центральной
и Южной Америки. Совместно с первым КА этого
проекта, запущенным в марте 2005 г. и находящим-
ся в коммерческой эксплуатации на геостационарной
орбите над Индийским Океаном (точка стояния 64°Е),
система связи Inmarsat-4 охватит обслуживанием
почти 85% населения Земли. После запуска и введе-
ния в эксплуатацию последнего третьего аппарата
этого поколения охват связью системой Инмарсат
увеличится и составит до 98% населения Земли.
Успехи "Морского старта" во многом определены
применением украинского ракетоносителя Zenit-3SL,
уникальность которого заключается в возможности
подготовки его к запуску в горизонтальном положе-
нии.
По материалом Eastern European Wireless Com-
munication.
Литература
1. Скорик Е.Т. "Морской старт" на полном хо-
ду//Радюаматор. - 1999. - №11. - С.14.
2. Скорик Е.Т., Живков А.П., Липатов А.А. Инмарсат
на полном ходу. Навигационное дополнение служ-
бы подвижной связи//Радюаматор. - 1999. - №6.
- С.56-57.
22
РА 2'2006
От редакции. Хитом продаж по разделу "Электронные наборы и приборы почтой" в издательстве "Радюаматор" в
2004-2005 гг. были микропроцессорные металлоискатели типов NM8041 и NM8042. Не будем анализировать причины
повального увлечения наших читателей именно такими конструкциями. Наверное, они очевидны. У каждого из нас
живет надежда на чудо, на то, что когда-нибудь Фортуна преподнесет подарок в виде зарытого в земле клада.
Можем обрадовать потенциальных кладоискателей. С начала 2006 г. на смену устаревшим моделям выходит
принципиально %овый, елективный, м аллоискатель "Кощей", способный отличать не тортф цветные
черных, но и, с
с NM8042. Псбэ/ом
название ..
авторов пубг^куе
тф от платины.
.„jpro
ате. 1ьны
а атьи.
аллоискатель "Кощей", способный отличать не те
о глубине обнаружения характеристики новинки в^вое выще nfi срЪдг/ени
алло^скателя.примерно в 5 раз меньше стоимости импортнБгхтГналогдв.
ита/гель
Селёктив
металлоискатель
(Окончание. Начало см. в РА J/2006) *
от
талл
ще
\глян
А. Щедрин, Ю. Колоколов, г. Москва
о.
Конструкция электронного блока. Пе-
чатная плата, ЖКИ и остальные детали (гром-
коговоритель, разъемы и т.д.) смонтированы
внутри фрезерованного алюминиевого корпу-
са. Корпус окрашен высокопрочной "порош-
ковой" краской. Эргономичная лицевая па-
нель включает в себя пленочную клавиатуру
повышенной надежности. В нижней части кор-
пуса расположена алюминиевая втулка диа-
метром 18 мм, предназначенная для крепле-
ния электронного блока к рукоятке. Защищен-
ный от пыли и влаги байонетный разъем с по-
золоченными контактами обеспечивает на-
дежное и удобное сочленение электронного
блока и датчика.
Для того чтобы превратить этот набор в
полноценный металлоискатель, необходимо
следующее:
• решить проблему питания;
• продумать и изготовить штангу;
• изготовить датчик;
• произвести сервисную настройку прибо-
ра.
Питание. Рекомендуемые источники пи-
тания - это кислотный аккумулятор 12 В, емко-
стью 1,2 Ач или 10 шт. пальчиковых Ni-MH ак-
кумуляторов емкостью 1000...2000 мАч. Каж-
дый вариант имеет свои достоинства и недо-
статки. Кислотный аккумулятор гораздо де-
шевле, однако он весит в два с лишним раза
больше, чем набор из металлогидридных ак-
кумуляторов.
После того как источник питания выбран,
нужно подобрать под него подходящий корпус
и смонтировать аккумулятор внутри него. Ес-
ли выбран набор из пальчиковых аккумулято-
ров, то рекомендуется спаять их между собой
(не перегревая!), а не использовать всевоз-
можные кассеты. Так будет гораздо надеж-
нее.
К аккумулятору необходимо подключить
шнур питания с сечением проводников не ме-
нее 0,5 мм2. Шнур необходимо подключать
через предохранитель на ток 2 А, что позво-
лит избежать неприятностей во время полевой
эксплуатации прибора. К обратной стороне
шнура нужно подпаять разъем питания, со-
блюдая полярность, указанную на задней
крышке электронного блока.
Также для выбранного аккумулятора нужно
приобрести или изготовить самостоятельно
соответствующее зарядное устройство.
Штанга. К штанге выдвигаются такие тре-
бования: она должна быть достаточно прочной
и легкой. Штанга не должна содержать ника-
ких металлических деталей, которые конст-
руктивно расположены на расстоянии ближе
40 см отдатчика. Из подручных материалов для
штанги можно порекомендовать детали от
пластикового водопровода или пластиковой
удочки. Для крепления датчика можно исполь-
зовать пластиковый болт, который использует-
ся для крепления крышки унитаза.
Батарейный отсек рекомендуется конструк-
тивно располагать но обратной относительно
датчика стороне штанги. В этом случае он слу-
жит противовесом датчику, и рука меньше ус-
тает при поисках.
Конструкция крепления электронного бло-
ка может быть достаточно произвольной. На-
пример, ее можно совместить с рукояткой. В
этом случае рукоятка должна иметь в верхней
части отверстие диаметром 18 мм и глубиной
не менее 25 мм, чтобы туда входило втулка
электронного блока.
Технология изготовления датчика.
Ниже описана технология изготовления датчи-
ка с использованием специального пластико-
вого корпуса заводского изготовления. Од-
нако, руководствуясь этими рекомендациями,
можно изготовить датчик из подручных мате-
риалов, в том числе и других размеров.
Сначала необходимо намотать катушки
датчика. Для намотки желательно изготовить
специальные оправки. Для намотки передаю-
щей катушки L1 внутренний диск должен иметь
диаметр 172 мм и толщину 5 мм. Для намотки
приемной L3 и компенсирующей L2 катушек
внутренний диск должен иметь диаметр 112мм
и толщину 5 мм. В боковых стенках делают
пропилы для закладки увязывающих нитей.
Этими нитями катушку увязывают после на-
мотки, затем отсоединяют боковую стенку оп-
равки и катушку извлекают.
В крайнем случае, катушки можно мотать с
помощью более простого приспособления.
Для этого на куске дерева или фанеры чертят
окружность нужного диаметра. Затем по этой
окружности забивают 20—30 небольших гвоз-
дей, на которые надеты отрезки ПХВ трубки.
После этого на полученный каркас наматыва-
ют катушку. После намотки катушку увязыва-
ют нитками, гвозди отгибают внутрь и катуш-
ку снимают.
Для намотки передающей катушки L1 реко-
мендуется использовать эмалированный про-
вод диаметром 1 мм. Допускается использова-
ние и более тонкого провода - диаметром
до 0,7 мм. Однако в этом случае возрастут
резистивные потери, и прибор будет потреб-
лять примерно на 30 мА больше. Катушка L1
должна содержать 21 виток.
Приемная L3 и компенсирующая L2 катуш-
ки мотают но одной оправке. Вначале мотают
приемную катушку. Она должна содержать
210 витков эмалированного провода диамет-
ром 0,2...0,3 мм. Желательно использовать
провод, который имеет дополнительную шел-
ковую изоляцию. В этом случае существенно
уменьшают вероятность межвиткового замыка-
ния, а также вероятность обрыва провода во
время намотки. Поверх приемной катушки мо-
тают компенсирующую котушку L2. Она долж-
на содержать 9 витков провода диаметром 1
мм. Один из концов провода этой катушки по-
сле намотки нужно оставить достаточно длин-
ным - обрезать его на расстоянии около 20 см
от катушки. Этот отрезок понадобится в даль-
нейшем для тонкой балансировки датчика. По-
сле намотки катушки L2+L3 увязывают нитями
вместе и снимают с оправки.
Экранирование корпуса датчика с помо-
щью токопроводящего лака но основе гра-
фита. Предварительно защищают внешнюю
поверхность корпуса датчика от случайного по-
падания на него лака и эпоксидной смолы.
Это можно сделать с помощью обычного скот-
ча (рис.З). Далее приготавливают "заземляю-
щий" вывод. Для этого берут отрезок неизоли-
рованного зачищенного медного провода дли-
ной около 20 см и диаметром 0,2...0,3 мм и с
помощью паяльника приплавляют в нескольких
местах к корпусу датчика.
Покрытие корпуса датчика токопроводя-
щим лаком. Лак с помощью кисти наносят тон-
ким слоем на полости, предназначенные для
укладки катушек. После нанесения лака дат-
чик просушивают в течение нескольких часов,
а затем проверяют качество экрана. Для это-
го подключают один из щупов тестера к мед-
ному проводнику, а второй плотно прижима-
ют к различным точкам экрана. Тестер в режи-
ме измерения сопротивления должен показы-
вать сопротивление от сотен ом до единиц ки-
лоом. Если это сопротивление больше, значит,
лак содержал слишком мало графитового по-
рошка. В этом случае необходимо добавить в
лак графита и повторить покрытие корпуса
лаком.
МАСТЕР КИТ Электроника и компьюте
РА 2'2006
Заливка катушек эпоксидной смолой в кор-
пусе. Стандартный заводской корпус предва-
рительно подготавливают. На месте одной из
бобышек просверливают отверстие диамет-
ром 15 мм и завинчивают в него гермоввод PG-
9. Затем заполняют пазы в корпусе кусочками
пенопласта. Это позволяет существенно умень-
шить общую массу датчика. Пенопласт пред-
варительно нарезают кусочками размерами
примерно 10x15x20 мм. Желательно исполь-
зовать твердый мелкопористый пенопласт, ко-
торый применяется в строительстве для термо-
изоляции. Нарезку пенопласта можно выпол-
нить с помощью обычного лобзика или остро-
го ножа. Более качественно нарезку пено-
пласта можно сделать с помощью разогре-
той нихромовой проволоки. Для этого
понадобится специальное самодельное при-
способление, состоящее из понижающего
трансформатора и электрического резака.
Сначала заливают эпоксидной смолой пе-
редающую катушку, укладывают в соответст-
вующее углубление в корпусе. Выводы катуш-
ки пропускают через пазы. Затем эти пазы
герметизируют пластилином или термоклеем.
После этого катушку заливают эпоксидной
смолой.
Перед заливкой смолу тщательно смешива-
ют с отвердителем в пропорции, указанной
но упаковке. Роботу проводят в хорошо про-
ветриваемом помещении, так как отверди-
тель токсичен! Заливку и полимеризацию смо-
лы производят при температуре воздуха не
выше +25°С, иначе реакция отвердения пой-
дет с лавинообразным выделением тепла, смо-
ла нагреется до высокой температуры, вспенит-
ся и деформирует пластиковый корпус.
После застывания смолы на передаю-
щей катушке приступают к заливке прием-
ной и компенсирующей катушек. Однако
перед этим желательно убедиться в том,
что эти катушки намотаны и уложены пра-
вильно, так как после заливки что-либо ис-
править будет невозможно.
На этом этапе к датчику подключают сиг-
нальный кабель. Для этого нужен кусок ко-
беля AWM2919 длиной 1,2 м. Такой ка-
бель используется в качестве сигнального
в VGA и SVGA мониторах, для плазменных
панелей и т.д.
Концы кобеля разделывают в соответствии
со схемой рис.2. Несколько необычное вклю-
чение экранов некоторых проводников кабе-
ля объясняется ток: таким образом формиру-
ются "сборные" проводники с большой сум-
марной площадью сечения для минимизации
сопротивления в цепи передающей катушки.
Дело в том, что увеличение сопротивления в
этой цепи на 0,1 Ом приводит к увеличению по-
требляемого тока примерно на 10 мА. Неко-
торые экземпляры такого кабеля могут иметь
другую расцветку проводов либо другое чис-
ло "тонких" проводников. Это непринципиаль-
но, поэтому выделяют один внутренний коак-
сиальный кабель для приемной катушки, ос-
тальные проводники разделяют но две группы
и запараллеливают их по аналогии, как это
сделано на рис.2.
Один конец кабеля подпаивают к разъему
в соответствии с рис.2. Для уменьшения веро-
ятности замыкания рекомендуется надеть ПХВ
трубки (кембрики) на объединенные проводни-
ки, которые ведут к передающей катушке. Па-
трубок разъема надевают на кабель, но пока
не закручивают (об этом будет сказано ни-
же). Второй конец кабеля вставляют в гермов-
вод датчика.
Для проверки, катушки L2, L3 укладывают-
ся в соответствующий паз. Жилы сигнального
кабеля подпаивают к датчику согласно рис.2.
При этом вывод 3 катушки L2 оставляют длин-
ным (до 20 см). Остальные выводы катушек
обрезают до минимально необходимой длины.
Место спайки катушек L1 и L2 распологоютта-
ким образом, чтобы оно оказалось в том же уг-
лублении, что и катушки L2+L3. Последующая
заливка надежно защитит эту спайку.
Включают прибор. На экране - предупреж-
дение "Датчик разбалансирован!" Игнори-
руют его и нажимают кнопку "Ввод". Выби-
рают пункт меню "Параметры", заходят в не-
го и меняют параметр "Усиление" для перво-
го профиля на значение 1 (минимальное уси-
ление). Устанавливают параметры "Частота"
на значение 7 кГц и номер датчика 1. Выходят
из этого пункта меню по клавише "Ввод". Да-
лее используют один из сервисных режимов
прибора.
Для того чтобы стали доступны сервисные
пункты меню, входят в пункт меню "Контроль
батареи" и нажимают клавишу-1 не менее
восьми раз. После этого нажимают клавишу
"Ввод" и возвращаются в основное меню. За-
тем нажимают несколько раз клавишу!-, и по-
сле прокрутки убеждаются, что в меню по-
явились дополнительные пункты.
Выбирают пункт меню "Калибровка тракта".
Заходят в него. Но экране - картинка, по-
добная рис.4. На данном этапе смотрят на
две верхние шкалы - X и У. Эти шкалы инди-
цируют абсолютный уровень сигналов X и Y на
выходе синхронного детектора. В правильно
сбалансированном тракте эти сигналы долж-
ны быть минимальными, т.е. указатели уровня
сигнала должны находиться около централь-
ной (нулевой) отметки.
Для того чтобы достичь этого, датчик распо-
лагают подальше от металлических предметов
(не менее чем на 0,5 м). Балансировку дости-
гают путем укладки "длинного" конца катуш-
ки L2.
Контролировать при этой настройке нужно
показания на шкалах X и Y (рис.4). Суть уклад-
ки этого "длинного" конца заключается в сле-
дующем: в общем случае для полной компен-
сации компенсирующая катушка должна со-
держать некоторое дробное количество вит-
ков. Причем из-за погрешностей намотки ка-
тушек это дробное значение отличается от
экземпляра к экземпляру. Компенсирующая
катушка намотано с точностью до полвитка.
Поэтому укладывают эту оставшуюся часть
провода таким образом, чтобы она играла
роль недостающей дробной части витка.
Общий принцип укладки следующий: в на-
чале настройки выгибают всю петлю перпен-
дикулярно плоскости датчика. В этом случае
петля не сказывается но общем балансе. За-
тем начинают понемногу укладывать провод
в плоскости датчика. Если имеет место недо-
компенсоция, то укладывают петлю как бы по
ходу намотки (в ее продолжение) компенсиру-
ющей катушки. Если же имеет место пере-
компенсация, то петлю укладывают в обрат-
ном направлении. Чем больше радиус такой
петли, тем больший эффект оно дает. Для
предварительной фиксации петли можно ис-
пользовать термоклей или слегка расплавить
паяльником перегородки и бобышки на кор-
пусе датчика. На данном этапе полный ба-
ланс по шкале X не получается - останется
разбаланс 10. ..20% от максимального значе-
ния шкалы. На это в данный момент не обра-
щают внимания. Этого баланса добиваются
с помощью элементов R101, R102, С101, С102
(об этом будет сказано ниже).
Скорее всего, после достижения предвари-
тельного баланса останется лишний кусок
провода, который не участвует в балансе (тот
кусок, который так и остался изогнутым пер-
пендикулярно плоскости датчика). Поэтому
выключают прибор и укорачивают этот "пер-
пендикулярный аппендикс" примерно до дли-
ны 1 ...2 см.
Если же баланса не удается добиться, то
еще раз внимательно проверяют правиль-
ность подключения катушек. Если все подклю-
чено правильно, а баланс все равно не достиг-
нут (либо получается при слишком больших
размерах балансировочной петли), то, воз-
можно, была допущена ошибка в геометриче-
ских размерах катушек либо в количестве вит-
ков. Впрочем, из этой ситуации также есть вы-
ход: подбирают количество витков компен-
сирующей катушки экспериментально, добав-
ляя или убавляя по полвитка и повторяя всю
процедуру.
Все перепайки в датчике, которые сопутст-
вуют этим отмоткам и домоткам, нужно вы-
полнять при выключенном приборе!
После того как достигнут предварительный
баланс (разбаланс по шкалам X и Y не более
20%), переходят к следующему этапу - за-
ливке катушек L2 и L3 эпоксидной смолой. Пе-
ред этим производят герметизацию пазов, че-
рез которые проходят выводы катушек.
После застывания смолы переходят к по-
следнему этапу настройки датчика - тонкой
балансировке при большом усилении. Для
этого предварительно припаивают элементы
R101, R102, С101, С102 прямо к разъему дат-
чика. Эти элементы крайне затруднительно
подстраивать, когда они находятся внутри
датчика. Подпайку выполняют согласно схе-
ме рис.2.
Конденсаторы должны быть с хорошим ТКЕ.
Для СЮ1 рекомендуется группа NP0, для
С102 - X7R. Резисторы желательно использо-
вать однопроцентные (например, типов MFR,
MRS или С2-29). Здесь важна не столько точ-
ность этих резисторов, сколько термостабиль-
ность. А она у однопроцентных резисторов хо-
рошая. На время настройки вместо резисто-
ра R101 устанавливают многооборотный под-
строечный резистор но 100 кОм.
Далее включают прибор, входят в пункт
меню "Параметры" и устанавливают макси-
мальное усиление. Затем входят в сервисный
пункт меню "Калибровка тракта" и контроли-
руют шкалы X и Y Подстройку ведут с помо-
щью небольших изменений конфигурации пет-
ли и с помощью резистора R101 Петлю изги-
бают очень аккуратно, потому что при боль-
шом усилении даже небольшие деформации
в единицы миллиметров приводят к сущест-
венному изменению сигнала. Идея баланси-
ровки все та же: сдвигают показания по шка-
XI П 75,6°
YI Л I
dXl i7?0
dYl Ы И Л
рис.4
24
РА 2'2006
лом X и Y кок можно ближе к нулю. Допусти-
мся росстройко - не более 10% относитель-
но центре.
После выполнения болонсировки но чосто-
те 7 кГц проверяют, соблюдоется ли болонси-
ровко но чостоте 14 кГц. Для этого входят в
пункт меню "Порометры" и изменяют робочую
чостоту но 14 кГц. Зотем сново входят в сер-
висный пункт меню "Колибровко трокто" и
смотрят состояние школ X и Y. Если эти зноче-
ния не отличоются от нулевого зночения бо-
лее чем но 20%, то болонсировку можно счи-
тать успешной.
После этого переносят элементы R101,
R102, С101, С102 внутрь дотчико. Измеряют
сопротивление подстроечного резисторо и
зоменяют его одним или несколькими посто-
янными резистороми. Обычно сопротивле-
ние резисторо R101 лежит в пределох 20...40
кОм. Элементы монтируют с помощью объем-
ного монтожо но выводы кобеля и котушек.
Потрубок розъемо после этого зокручивоют.
Следует обратить внимоние но то, что одно из
резьбовых соединений потрубко имеет ле-
вую резьбу.
После переносе элементов R101, R102,
С101, С102 внутрь дотчико включоют при-
бор и убеждоются, что болонс соблюдоет-
ся. Если это не ток, проверяют провильность
монтожо и корректируют положение пет-
ли
Долее фиксируют положение ностроеч-
ной петли, о также элементов R101, R102,
С101, С102 с помощью эпоксидной смолы.
Для этого золивоют петлю, элементы, о так-
же выводы всех котушек тонким слоем (2...3
мм) эпоксидной смолы. "Перпендикулярный
оппендикс" смолой не золивоют! Когдо смо-
ле достигнет консистенции плостилино, еще
роз включоют прибор и проверяют болон-
сировку дотчико. В случое необходимости
корректируют положение петли.
После зостывония смолы (желотельно
доть 1 ...2 дня но усодку) проверяют болонс.
Обычно из-зо усодки смолы во время поли-
меризоции болонс немного норушоется. В
этом случое окончотельно корректируют
болонс с помощью "аппендикса", изгибая
его в ту или иную сторону. Сом "оппендикс"
не нуждается в дополнительной фиксации,
ток кок короткий отрезок толстой медной
проволоки обладает достаточной механи-
ческой жесткостью.
Долее изготавливают экранированную
крышку датчика. Из куска неметаллическо-
го листового материала толщиной 1,5...2
мм (текстолит, нефольгированный стекло-
текстолит, ПХВ и т.д.) с помощью циркульно-
го резака или обычного лобзика вырезают
круг диаметром 192 мм.
Затем на внутреннюю поверхность крыш-
ки наносят токопроводящий лак (см. выше).
Пока лак не высох, к поверхности прикла-
дывают зачищенный конец тонкого много-
жильного провода в ПХВ изоляции. Затем с
помощью небольшого кусочка бумаги и ла-
ка эту очищенную часть приклеивают к
крышке (этот проводник служит точкой под-
ключения экрана).
После высыхания лака проводник обре-
зают до 6...7 см, зачищают конец и прове-
ряют сопротивление экрана так же, как про-
веряли качество экранирования корпуса
датчика. Если сопротивление в норме, то
конец провода подпаивают к общему эк-
рану кабеля возле гермоввода. Выполнять
эту операцию не очень удобно, но вполне
реально: длины провода достаточно, чтобы
сдвинуть крышку и добраться паяльником
до места пайки. Главное, не прилагать боль-
ших физических усилий, чтобы нечаянно не
оторвать проводник от крышки.
После припайки вывода экрана крышку
приклеивают на место водостойким клеем.
Также рекомендуется смазать клеем заземля-
ющий проводник. После установки крышки
на место этот проводник изогнется и дополни-
тельно приклеится в нескольких местах к кор-
пусу и крышке.
Теперь наш датчик готов - можно удалять
скотч.
Сервисные настройки. Для того чтобы
полностью настроить прибор, нужно не толь-
ко сбалансировать датчик, но и выполнить
еще ряд сервисных настроек. О том, как сде-
лать доступными сервисные пункты меню, бы-
ло сказано ранее.
Первая сервисная настройка - это фазо-
вая калибровка тракта. Цель этой операции
- учесть все фазовые сдвиги, которые тракт
вносит в принимаемый сигнал. Основной фа-
зовый сдвиг вносит датчик. Из-за того, что
при изготовлении датчика возможны техноло-
гические погрешности, эта величина нуждает-
ся в калибровке. Для выполнения калибровки
располагают датчик кверху крышкой и удаля-
ют от него любые металлические предметы на
расстояние более 0,5 м. Затем включают при-
бор и заходят в пункт меню "Параметры". Ус-
танавливают для первого профиля макси-
мальное усиление, рабочую частоту 7 кГц и но-
мер датчика - 1. Запоминают эти значения, на-
жав клавишу "Ввод". Затем входят в сервисный
пункт меню "Калибровка тракта". На экране
- изображение, подобное рис.4.
В правом верхнем углу индицируется вели-
чина фазового сдвига между сигналом пере-
датчика и сигналом приемника. Собственно,
эту величину и нужно откалибровать.
Здесь есть одна тонкость: при отсутствии ми-
шеней в поле датчика сигнал приемника ра-
вен нулю, поэтому для калибровки использу-
ют эталонную мишень. В качестве такой мише-
ни подходит кусочек феррита, например не-
большое ферритовое кольцо с проницаемо-
стью 2000НМ. Такая мишень должна давать
чисто ферромагнитную реакцию, т.е. на выхо-
де приемника - сигнал с фазовым сдвигом
минус 90°. Шкалы dX и dY как раз и показы-
вают изменение сигнала на выходе приемни-
ка. Для того чтобы сигнал имел фазовый сдвиг
минус 90°, сигнал по шкале dX не должен из-
меняться (должен находиться в нуле), а сиг-
нал по шкале dY должен отклоняться влево.
Методика настройки такова: медленно под-
нимают и опускают эталонную мишень над
центром датчика и наблюдают за индикаци-
ей. Если сигнал по шкале dX отклоняется вле-
во, то нажимают клавишу*-. Если сигнал от-
клоняется вправо, то - клавишу—». Таким об-
разом действуют до тех пор, пока при пере-
мещении эталонной мишени сигнал по шкале
dX перестанет изменяться, а по шкале dY бу-
дет отклоняться только влево. При этом в пра-
вом верхнем углу экрана индицируется иско-
мый фазовый сдвиг тракта.
Теперь необходимо, чтобы прибор его за-
помнил. Для этого достаточно нажать клави-
шу "Ввод" и выйти в главное меню. Таким об-
разом запоминают фазовый сдвиг для пер-
вой рабочей частоты 7 кГц. Рабочая частота,
кстати, в сервисном режиме "Калибровка"
индицируется чуть ниже фазового сдвига.
Теперь нужно повторить ту же операцию для
второй рабочей частоты 14 кГц. Для этого
входят в пункт меню "Параметры" и меняют
рабочую частоту на 14 кГц. Затем снова вхо-
дят в сервисный режим "Калибровка тракта"
и повторяют подстройку аналогичным обра-
зом. Потом запоминают фазовый сдвиг трак-
1,004
12
-17
рис.5
та для частоты 14 кГц, нажав клавишу "Ввод".
Для справки, фазовые сдвиги для описанного
датчика должны составлять примерно
150...160°для 7 кГци 170...180°для 14 кГц.
Программное обеспечение металлоиска-
теля, начиная с версии 2.1, позволяет работать
с двумя различными датчиками, которые мож-
но оперативно менять во время поисков в по-
ле. Для того чтобы настроить второй датчик
подключают его, включают прибор и уста-
навливают в пункте меню "Параметры" номер
датчика - 2. Затем повторяют все пункты на-
стройки датчика, описанные выше. В сервис-
ном режиме "Калибровка тракта" номер те-
кущего датчика индицируется в правом ни-
жнем углу.
После замены датчика в поле устанавлива-
ют в пункте меню "Порометры"нужный номер
дотчико.
Следующая сервисная настройка, кото-
рую необходимо выполнить, - это калибров-
ка цепи автоподстройки измерительного уси-
лителя на входе АЦП. Для этого входят в сер-
висный пункт меню "Калибровка ADC". В этом
режиме на экране индицируется изображение,
подобное рис.5.
Для настройки датчик опять располагают
вдали от металлических объектов. При нажа-
тии клавиш <— и —»число (калибровочный ко-
эффициент) в верхней строчке экрана будет из-
меняться с шагом 0,001. При этом два числа,
которые индицируются ниже, будут также из-
меняться. Цель настройки - подобрать такое
значение калибровочного коэффициента, при
котором сумма этих двух нижних чисел (с уче-
том знака) минимальна. Для справки, реаль-
ное значение коэффициента должно полу-
читься в пределах 0,980... 1,020. После окон-
чания настройки полученный коэффициент
запоминают, нажав клавишу "Ввод".
Последняя сервисная настройка, которую
необходимо выполнить, - это калибровка из-
мерителя напряжения батареи. Для этого при-
бор запитывают от лабораторного блока пи-
тания через кабель необходимой длины, кото-
рый будет использоваться для питания от ак-
кумуляторов. На лабораторном блоке пита-
ния выставляют напряжение 12 В. Для кон-
троля этого напряжения используют вольтметр
достаточно высокого класса точности. После
этого включают прибор и входят в сервисный
пункт меню "Калибровка 11бат". На экране
индицируется число 406±8. Чтобы запомнить
этот калибровочный коэффициент, нажимают
клавишу "Ввод".
В электронном блоке используется монофо-
нический разъем для наушников. Если Вы хо-
тите использовать стереофонические наушни-
ки, подпаяйте к ним монофонический разъ-
ем, который входит в набор ВМ8043.
После выполнения всех вышеперечисленных
действий ваш металлоискатель готов к рабо-
те. Внимательно изучите инструкцию по эксплу-
атации [1] и приступайте к поискам своего
клада.
О
*
S
X
МАСТЕР КИТ электро
Литература
1. Инструкция по эксплуатации металлоис-
кателя КОЩЕЙ-ВМ8043 www.metdet.ru/
coschey8043.pdf
25
РА 2'2006
Портала Олег Наумович
Родился в 1942 г. В 1964 г. окончил Киевский политехнический институт по специальности "ра-
диотехника". Кандидат технических наук. Работал в Особом конструкторском бюро старшим на-
учным сотрудником, начальником отдела, главным конструктором оборонных работ. С 1997 г. ре-
дактор отдела журнала "Радюаматор", с 1998 г. главный редактор журнала "Радиокомпоненты".
Преподаватель Национального Технического университета (КПП), доцент. Автор 9 книг, 46 изо-
бретений, более 500 печатных работ.
Формирователи обратной величины
о.
ф
н
2
JQ
Е
S
о
У
S
о
V
X
X
о
а
н
X
Ф
Е
Л
КОНСТРУКЦИИ
Если вы работали с цифровым частотомером, то заме-
тили, что в режиме измерения частоты точность измере-
ния тем больше, чем выше частота. В режиме измерения
длительности точность тем выше, чем больше длитель-
ность измеряемого сигнала. Но на практике человек
все равно привык измерять временные параметры про-
цессов в единицах частоты. Изменение сказалось на
том, что число периодов сигнала стали считать за мину-
ту, а не за секунду. Например, обороты электродвига-
теля выражают числом 3000 об/мин. Если вы сообщите
инженеру, что период вращения вала двигателя состав-
ляет 20 мс, он вас не поймет. То же касается, например,
измерения пульса человека. Каждый понимает, что такое
80 ударов пульса в минуту, но никто не поймет, если
ему скажут, что период пульса составляет 750 мс.
Поэтому преобразователи, которые позволяют изме-
ренную длительность периода сигнала превратить в ча-
стоту, достаточно актуальны. Ждать целую минуту, пока
измеритель получит результат в единицах частоты, до-
вольно утомительно.
На современном техническом уровне проще всего
цифровой код длительности процесса подать на посто-
янное запоминающее устройство (ПЗУ), в котором запи-
сана гиперболическая функция, и получить выходной
результат уже в виде частоты. Однако серийно такие ПЗУ
никто не выпускает, а самому программировать ПЗУ с
однократным программированием довольно сложно,
не всякий решится. Нужен программатор, а если вдруг
допустишь ошибку, дорогую микросхему придется выбро-
сить.
На элементах цифровой схемотехники построить об-
ратный преобразователь несложно. Его функциональная
схема показана на рис. 1. Сигнал, имеющий период по-
вторения Т, поступает на элемент И, на второй вход ко-
торого поступают тактовые импульсы с частотой Ftj.
Счетчик Ст2 предварительно устанавливают в нуль по
входу R. Число импульсов, которое отсчитает счетчик,
K=T-Ft], т.е. оно пропорционально периоду Т. Это чис-
ло перезаписывается в регистр RG тем же импульсом
сброса. Только импульс сброса поступает на счетчик
через элемент задержки t, а на запись в регистр чуть рань-
ше, поэтому сначала производится запись в регистр, а
потом сброс счетчика.
Имеется второй счетчик Ст2, на тактовый вход которо-
го поступают тактовые импульсы с частотой Ft2- Число в
регистре К поступает на вход А схемы сравнения ко-
дов, а меняющееся число во втором счетчике - на вход
В этой же схемы. Как только числа на входах становят-
ся равными, на выходе А=В появляется импульс, который
устанавливает второй счетчик в нуль. Частота следова-
ния импульсов сброса Евых=Ет2/К. Подставив вместо К
его значение T-Fq, получим:
Евых=Ет2/Т-Ет1.
Если вместо периода Т вставить частоту входного про-
цесса Fbx= 1 /Т, то получим:
FBbix=(FT2/FTjFBX.
Таким образом, выходная частота получается про-
порциональной входной и умноженной в (Ft2/FtJ раз. Ес-
ли выбрать (Ft2/Ft)=60, то не нужно ждать целую мину-
ту, а можно получить результат за одну секунду.
Все это так, скажете вы, но ведь на схеме рис.1 не все
показано: нет тактовых генераторов частот Ft2 и Ft1 , нет
узла измерения выходной частоты. Если все подсчитать,
то потребуется 10-12 микросхем. Скажем, для измере-
ния оборотов мотора эта схема может быть и подойдет,
рис.1
РА 2'2006
а вот измерить свой пульс во время бега сложно, на руке
придется носить целый электронный блок.
Аналоговые преобразователи, разумеется, проще. Хотя их
точность невелика, но для измерения пульса, например, сов-
сем не нужно получать результат с точностью до одного уда-
ра в секунду. Достаточно иметь, скажем, 10 градаций пульса
от 40 до 200 ударов в секунду.
В аналоговом преобразователе для начала нужно преоб-
разовать длительность процесса в напряжение. Но, если в
цифровом преобразователе длительность линейно преоб-
разуется в цифровой код, то в аналоговом преобразователе
проще всего заряжать конденсатор от опорного напряже-
ния на время длительности сигнала. А это не линейный, а экс-
поненциальный преобразователь. Если конденсатор пред-
варительно разрядить, а потом начать заряжать от напряже-
ния Uo в течение времени длительности процесса Тм, то по-
лучим напряжение на конденсаторе
Uk=Uo[1 —ехр(—Tm/RC)],
где RC - постоянная времени цепи заряда. На рис.2 пока-
заны кривые заряда конденсатора для случаев максимальной
постоянной времени RC=Tm и меньших значений RC=0,66Tm
и RC=0,5Tm. С уменьшением RC уменьшается перепад на-
пряжений заряда между максимальной и минимальной длитель-
ностью и ухудшается линейность.
В принципе, при измерении пульса линейность совсем нео-
бязательна. Другое дело - согласовать систему компарато-
ров с этими напряжениями. Такие 10-позиционные компара-
торы существуют и имеют выход на 10 светодиодов, чего мо-
жет быть вполне достаточно для индикации пульса во время бе-
га. Функциональная схема 10-позиционного индикатора
LM3914 фирмы National Semicoductor [1] показана на рис.З.
В этой микросхеме делитель напряжения R1-R10 выполнен ли-
нейным и превращает значения напряжения в количество свя-
тящихся светодиодов. По ним можно судить о значении изме-
ряемой величины.
Таким образом, задача - превратить длительность процес-
са в напряжение, а затем преобразовать напряжение в после-
довательность святящихся светодиодов. Но на рис.2 с умень-
шением пульса напряжение нарастает, а при индикации не-
обходимо, чтобы было наоборот. Рассмотрим примерную
схему индикации, показанную на рис.4.
Сформированные импульсы пульса Форм (рис.5) или дру-
гого процесса, идущего с медленной скоростью, поступают на
счетный вход триггера Т (рис.4). На выходе триггера образу-
ются импульсы Тг, показанные на 2-й строчке рис.5. Эти импуль-
сы через диод VD1 и резистор R1 заряжают конденсатор С1
в течение длительности импульса между сформированными им-
пульсами пульса, и напряжение на конденсатор С1, согласно
рис.2, связано с длительностью импульса. Благодаря диоду VD1
Вход
О—
Форм
разряд конденсатора С1
не происходит и в течение
второго такта триггера, на-
пряжение на Cl поддержи-
вается постоянным (кривая
С1 на рис.5). В конце вто-
рого такта триггера через
цепочку R2C2 формирует-
ся импульс, поступающий
на базу транзистора VT1
(кривая С2 на рис.5). Тран-
зистор включается и раз-
ряжает конденсатор С1.
Напряжение конденсато-
ра С1 поступает на устрой-
ство выборки и хранения
а.
ф
2
J0
с
S
о
*
X
о
X
X
X
о
о.
X
ф
КОНСТРУКЦИИ
27
РА 2'2006
а
ф
н
2
л
Е
S
о
*
S
о
м
X
X
о
а
н
X
Ф
Е
Л
УВХ, но запись напряжения в это устройство производится
противофазными импульсами с цепочки R3C3 в тот момент, ког-
да напряжение на конденсаторе С1 достигло максимума и не
меняется. Выходное напряжение УВХ показано на рис.5 на
нижней дорожке, и при постоянстве периода входных импуль-
сов оно не меняется.
Таким образом, на выходе УВХ (рис.4) напряжение практи-
чески постоянно и медленно меняется в соответствии с изме-
нением пульса. Для получения обратной величины используют
инвертор на транзисторе VT2 (рис.4). Резисторы R4 и R5 под-
бирают так, чтобы коэффициент передачи был равен единице
или чуть больше. Обычно это имеет место при R4~l ,5R5. На-
пряжение с коллектора транзистора VT2 подают на вход SIG
IN микросхемы LM3914.
Теперь разработчик может "поиграться". Включив на выход
микросхемы 10 одинаковых светодиодов и подавая с генера-
тора импульсов частоты от 40 до 200 импульсов в минуту,
можно наблюдать, как переключаются светодиоды, и запом-
нить, при каких значениях пульса сколько светодиодов вклю-
чается. При этом можно изменять также постоянную времени
цепочки RlCln подобрать такую шкалу данных, которая вам
по душе.
Для развития идеи можно, например, при малых значениях
частоты пульса первые четыре светодиода включить зеленого
цвета свечения (пульс от 40 до 80 ударов), затем следующие
КОНСТРУКЦИИ
рис.5
три светодиода - желтого цвета свечения (пульс от
90 до 130 ударов), наконец, последние три свето-
диода - красного цвета свечения (пульс 140-200
ударов). Имея во время бега такой указатель,
можно оперативно менять темп бега, чтобы не
перетренироваться.
Однако микросхемы LM3914 (и родственная ей
микросхема LM3915 с логарифмической шкалой)
не рассчитаны на подключение светодиодов раз-
ного цвета свечения. Дело в том, что светодиоды
красного цвета свечения имеют при свечении па-
дение напряжения 2...2,5 В, в то время как свето-
диоды других цветов свечения имеют падение на-
пряжения до 3,5...4 В. Поэтому последовательно
со светодиодами красного цвета свечения в схе-
ме рис.2 нужно включать буферные резисторы, ко-
торые гасили бы лишние 1,5 В. Например, при
токе светодиода 20 мА сопротивление буферно-
го резистора составит 30 Ом.
В схеме рис.4 постоянная времени цепочки Rl С1
в соответствии с рис.2 может составлять либо 1,5
с, либо 1 с, либо 0,75 с. Выбрав Rl=l МОм, полу-
чим С1=1,5 мкФ, 1,0 мкФ или 0,75 мкФ. Постоян-
ные времени других RC-цепочек намного мень-
ше. Импульсы, которые на них образуются, долж-
ны быть достаточно короткими, чтобы запустить
транзистор или УВХ, например, 1 мкс. В качестве
триггера можно применить К561ТМ2, в качестве
УВХ - KI 100СК2 (или импортный), транзисторы
КЗ 102Е, диод КД521 А. Питание +5 В.
Таким образом, в состав устройства входят три
микросхемы, два транзистора и десяток светоди-
одов. Устройство достаточно компактное, чтобы
поместиться на запястье.
Бегайте на здоровье!
Литература
1. Драйверы дисплея LM3914, LM3915 фирмы
National 5ет1СОпбис1ог//Радиокомпоненты. -
2000. - Сентябрь-декабрь. - С. 17.
Ручной малогабаритный электронный тестер MS-48
О.Н. Партала, г. Киев
Несколько лет назад один киев-
ский умелец подарил мне чудо-от-
вертку. На вид она выглядела обыч-
ной, но внутри нее располагались
электронная схема, светодиод и ба-
тарейки. Кроме жала у отвертки был
металлический контакте другой сто-
роны. С помощью этой отвертки мож-
но было прозванивать цепи, обна-
руживать электромагнитное излуче-
ние и многое другое. Сейчас появил-
ся подобный ручной тестер произ-
водства Чехии, но с гораздо боль-
шим набором функций и более
высокой чувствительностью.
Прибор MS-48 - карманный тес-
РА 2'2006
тер, предназначенный для обнару-
жения:
• переменного напряжения: кон-
тактным способом - до 380 В, бес-
контактным способом - от 70 до
10000 В;
• постоянного напряжения - до
250 В;
• скрытой проводки в стенах;
• полярности постоянного напря-
жения - от 1,2 до 36 В;
• проводимости (прозвонка) - со-
противление до 100 МОм;
• микроволнового излучения - свы-
ше 5 мВт/см2.
Устройство тестера показано на
рис.1 (вид сверху) и рис.2 (вид сбо-
ку).
Тестер представляет собой при-
бор размером с авторучку
145x15x11 мм. Крышка батарейно-
го отсека выполняет двойную функ-
цию: как крепление при переноске
прибора в кармане и для закрывания
батарейного отсека. Прибор питает-
ся от двух батареек LR44 (можно так-
же использовать батарейки типов
GP А76, GP 303, GP 357, GP S 76Е).
Крышка батарейного отсека отво-
дится вправо и снимается (рис.2). По-
сле установки батареек крышку уста-
навливают на место. Нужно обра-
тить внимание, что на крышке есть
направляющие и вставлять ее нуж-
но осторожно. В комплект прибора
входят две батарейки.
На боковой стенке тестера имеет-
ся переключатель на три положения:
"О" - положение с наиболее низкой
чувствительностью (когда прибор не
используется, переключатель нужно
устанавливать в это положение); "L"
(Low) ~ низкая чувствительность; "Н"
(High) - высокая чувствительность.
Тестер имеет два контакта: жало (в
форме отвертки) и металлический
контакт на боковой крышке, противо-
положной переключателю. На жало
в нерабочем состоянии надевается
пластмассовая крышка (на рисунках
не показана). Для индикации служат
два светодиода: красного цвета све-
чения и зеленого. Свечение зелено-
го светодиода сопровождается зву-
ком бипера.
Основные режимы работы
Проверка прибора. Переклю-
чатель устанавливают в положение
"О". Если за жало взяться пальцем
одной руки, а за металлический кон-
такт - пальцем другой руки, должен
засветиться светодиод красного цве-
та свечения. Затем переключатель
устанавливают в положение "L" или
"Н", и процедура повторяется, при
этом загорается светодиод зеленого
цвета свечения и раздается звук би-
пера. Это свидетельствует о нормаль-
ной работе тестера.
Тестирование переменного
напряжения
Контактный способ (светоди-
од красного цвета свечения) Пе-
реключатель устанавливают в поло-
жение "О". Жало вставляют, напри-
мер, в розетку. Если светодиод крас-
ного цвета свечения светит постоян-
но, то это фаза. Если слегка мигает и
не светит, то это нейтраль или "зем-
ля". Прикасаться пальцем к металли-
ческому контакту не нужно, хотя это
совершенно безопасно.
Неконтактный способ
(светодиод зеленого цвета
свечения и бипер)
1. Определение фазы/"земли". Пе-
реключатель устанавливают в поло-
жение "L". Жало подносят к электри-
ческому проводу под напряжением.
Если на проводе фаза, то загорает-
ся светодиод зеленого цвета свечения
и звучит бипер. Если на проводе "зем-
ля", то светодиод не действует (то же
при отсутствии напряжения). Прика-
саться пальцем к металлическому
контакту не нужно.
2. Обнаружение наличия перемен-
ного напряжения на каком-либо при-
боре. Переключатель устанавлива-
ют в положение "Н". Тестер подносят
к прибору (например, чайнику, утю-
гу). Если он включен в сеть (даже ес-
ли тумблер питания выключен), вклю-
чается светодиод зеленого цвета све-
чения и бипер. Прикосновение паль-
цем к металлическому контакту уве-
личивает чувствительность тестера
и можно проследить прохождение
проводов в стенах. В этом режиме
можно проверять и наличие высоких
напряжений (например, на свечах
зажигания).
Тестирование постоянного
напряжения сводится к проверке
полярности напряжения источников
питания и батареек. Пальцем при-
касаются к металлическому контак-
ту, а жалом - к источнику питания. Ес-
ли на этом контакте"+", то загорает-
ся светодиод красного цвета свече-
ния, если то красный светодиод
вспыхивает и гаснет. Переключатель
при этом находится в положении "L"
или Н .
Проверка наличия электро-
магнитного излучения. Переклю-
чатель устанавливают в положение
"Н". Пальцем прикасаются к метал-
лическому контакту. Если подносить
тестер к телевизору, монитору ком-
пьютера или к работающей микро-
волновой печи, то загорается свето-
диод зеленого цвета свечения и зву-
чит бипер. Очень эффективный спо-
соб показать детям, что к таким при-
борам близко подходить не стоит.
Проверка электро- или ра-
диокомпонентов
а.
ф
I-
2
л
с
S
о
X
О
а
н
X
ф
е;
m
Проверка проводимости
(прозвонка). Проверьте тестер,
как указано выше, взявшись пальцем
одной руки за жало, а второй - за
металлическую пластину. В режиме
"О" загорается светодиод красного
цвета свечения, а в других режимах -
светодиод зеленого цвета свечения и
звучит бипер. Если отпустить жало
пальцем и между пальцем и жалом
поместить предмет, проводящий эле-
ктрический ток, то эффект будет тот
же. Так можно проверить резисто-
ры, лампы накаливания, нагреватели.
Для кремниевых диодов и транзис-
торов этим способом можно опреде-
лять полярность прибора (имея в ви-
ду, что на жале находится"+"). Чувст-
вительность зависит от положения
переключателя: в режиме "О" тес-
тер работает в диапазоне сопротив-
лений от 0 до 5 МОм, в режиме "L" -
от 0 до 50 МОм, в режиме "Н" - от
0 до 100 МОм.
Проверка конденсаторов про
изводится как в предыдущем случае,
только между жалом и пальцем поме-
щается конденсатор. Светодиод сна-
чала загорается, затем гаснет. То же
должно быть и при включении кон-
денсатора в обратном направлении.
Этот прибор Вы можете приобре-
сти в редакции с доставкой по почте
в любую точку Украины. Оплата за-
каза осуществляется наложенным
платежом (т.е. при получении прибо-
ра в указанном вами отделении свя-
зи). Стоимость прибора без учета
пересылки - 30 грн. С условиями за-
каза Вы можете ознакомиться на с. 78
в разделе 'Электронные наборы и
приборы почтой".
КОНСТРУКЦИИ
29
РА 2'2006
JO
Балинский Руслан Николаевич
Родился в семье полковника ВВС в Хабаровском крае, где еще с детства приобщился к увлекательной
науке радиотехнике, создав батарейный КВ радиоприемник на лампах двухвольтовой серии. После
окончания радиофакультета Харьковского политехнического института в 1973 г. работал в различных ор-
ганизациях на различных должностях, где осваивал и применял на практике полученные знания по радио-
технике. Автор более 270 рацпредложений, имеет 12 патентов на изобретения. В эпоху рыночных отно-
шений, работая сначала техническим директором, а затем вице-президентом научно-технической фир-
мы, много внимания уделяет разработке новых оригинальных электронных устройств для бытового назна-
чения. Много лет плодотворно сотрудничает с издательством "Радюаматор", регулярно публикуя на
страницах его журналов статьи с описаниями своих разработок.
• Предупреждение перегрева куперов компьютера
s Современная сложная электронная ап-
паратура, как известно, не терпит пере-
о грева. Мощные транзисторы и микросхе-
* мы, сложнейшие чипы и процессоры с це-
s лью охлаждения устанавливают на ра-
х диаторы. Когда этого недостаточно, на
о помощь приходят малогабаритные венти-
п ляторы. В современных мощных компью-
терах, например, их не меньше полдюжи-
ны. В жаркие дни пользуются хорошим
спросом настольные и напольные венти-
ляторы розных фирм и производителей.
Как известно, большинство из них низ-
кого качества.
Сравнительные испытания нескольких
настольных вентиляторов разных фирм
показали, что они представляют собой ис-
точник повышенной пожарной опаснос-
ти. При температуре +28°С и напряжении
сети -225 В вентиляторы в течение двух
часов были включены но пониженную
скорость (положение "1") и имели при
этом перегрев обмоток +89°С, т.е. сум-
марный нагрев обмоток составлял
+ 117°С! Перегрев обмоток на повышен-
КОНСТРУКЦИИ
ной скорости (положение "2") составлял
уже +122°С, а суммарный нагрев обмо-
ток +150°С! Некоторые образцы имели
еще более высокую температуру. Не
трудно представить, что будет с таким
вентилятором при напряжении 250 В и бо-
лее высокой температуре окружающей
среды. Соблюдайте правила пожарной
безопасности и не оставляйте включен-
ными вентиляторы, уходя из дома.
Вентиляторы необходимо защищать от
перегрева. Ниже приведено описание
схем защиты для настольных вентилято-
ров, запитанных от сети переменного то-
ка, и компьютерного вентилятора с пита-
нием от сети постоянного тока 12 В. Пред-
ставлены схемы защиты для настольного
вентилятора и вентилятора для обдува
процессора Intel Celeron D320. Настоль-
ный вентилятор ELENBERG, модель FT23-
10; процессорный кулер Intel С 33218-003
10 ВХ881270D54B DC 12V 0,44А RAT
SANIO DENKI. На рис.1,а показана схе-
ма защиты настольного вентилятора, на
рис.1,6 - его монтажная схема. На
рис.2,а показана схема защиты куле-
ра, на рис.2,6 - его монтажная схема.
Принцип действия. Схема рис. 1 ,а
представляет собой сигнализацию о тем-
пературе нагрева работающего вентиля-
тора, подключенного к сети переменно-
го тока. В качестве индикатора контроля
температуры служит головка микроам-
перметра М906, отградуированная под
замеряемую температуру. Поскольку го-
ловка имеет 100 делений, то каждое де-
ление соответствует 1°С, что удобно.
Школа линейна во всем интервале из-
мерений, имеет достаточную темпера-
турную стабильность. Устройство выпол-
нено на интегральной микросхеме типа
К140УД7 с питанием от той же сети пере-
менного тока, от которой запитывается
сам вентилятор, и представляет собой
приставку, которую монтируют под осно-
ванием настольного вентилятора.
Схема работает следующим образом.
В рассечку одного из сетевых проводов
включен резистор R1, являющийся дат-
чиком напряжения смещения при работе
R1 -0,5 Ом
R2, R3 - 68 кОм
R4 - 2,2 кОм
R5 - 1 кОм
R6, R7 - 10 кОм
R8 - 3,3 кОм
а
R9 - 1 кОм
С1 - 5 мкФх16 В
С2 - 150 мкФх25 В
СЗ - 1 мкФх400 В
С4 - 1000 мкФх 16 В
DA1 -КР140УД7
VD1 VD2-KU407A
VD3 - Д814В
HL1 -АЛ336В
б
рис.1
30
РА 2'2006
вентилятора от сети. При работе венти-
лятора его рабочие обмотки постепенно
нагреваются, в результате чего падение
напряжения на этом резисторе умень-
шается. Через конденсатор С1 это напря-
жение подается на прямой вход микросхе-
мы DA1, куда также подается напряжение
смещения от источника постоянного то-
ка с помощью делителя напряжения R2,
R3.
Данный усилитель имеет достаточно
высокий коэффициент усиления, который
позволяет получить глубокую отрицатель-
ную обратную связь для получения ус-
тойчивой и стабильной работы. В дан-
ной схеме обратная связь осуществля-
ется с выхода микросхемы (вывод 6) на ин-
версный вход микросхемы (вывод 2) через
мостовой выпрямитель VD1. С помощью
подборного резистора R4 устанавлива-
ют необходимый коэффициент обратной
связи.
Для питания этой схемы применен про-
стейший выпрямитель с гальваническим
разделением от питающей сети с помо-
щью миниатюрного трансформатора Т1,
на первичную обмотку которого пода-
ется сетевое напряжение через гасящий
конденсатор С4. Емкость конденсатора
С4 подбирают такой, чтобы обеспечить
схему стабильным напряжением 9 В.
Со вторичной обмотки напряжение по-
дается на выпрямитель VD2, затем сгла-
живается конденсатором С5 и поступа-
ет на параметрический стабилизатор
R7VD3, при этом загорается индикатор
HL1 зеленого цвета свечения. Для под-
гонки данной головки по току служат ре-
зисторы R5, R6. Если кроме индикации
прогрева требуется ввести звуковую сиг-
нализацию или подключить устройство
отключения вентилятора при достижении
предельной температуры, параллельно
головке А1 выведены клеммы К1 иК2для
подключения соответствующей аппара-
туры реагирования.
Схема рис.2,а представляет собой зву-
ковую сигнализацию при перегреве об-
моток кулера, применяемого для охлаж-
дения процессора компьютера с одно-
временной индикацией измеряемой тем-
пературы данного вентилятора. Питание
кулера и схемы сигнализатора произво-
дится постоянным напряжением 12 В, сни-
маемым с блока питания компьютера. В
качестве усилителя используется ОУ ти-
па 741 импортного производства, для
регистрации температуры служит голо-
вка А1 типа М4231, шкала которой про-
градуирована в градусах Цельсия. Пре-
дельной температурой обмотки кулера в
данном случае можно принять +70°С,
учитывая, что бытовую аппаратуру, со-
гласно стандарту, можно эксплуатиро-
вать до температуры окружающей среды
+45°С.
При получении предупреждающего
сигнала о перегреве обмотки вентилято-
ра пользователь принимает решение об
отключении компьютера от сети. Учиты-
вая, что в компьютере одновременно ра-
ботают несколько вентиляторов, можно
считать их температуру одинаково высо-
кой, что психологически подсказывает
пользователю принять правильное ре-
шение. Ведь выход из строя вследствие пе-
регрева сравнительно недорогого венти-
лятора влечет за собой более тяжелые
последствия: разрушение дорогостоя-
щих процессора, материнской платы, ви-
деоплаты, других элементов, поэтому есть
смысл перестраховаться.
Работа устройства происходит следу-
ющим образом. В рассечку провода пи-
тания кулера включен датчик тока в ви-
де низкоомного резистора R1, сигнал с
которого через резистор R2 подается
на инвертирующий вход микросхемы DA1
(вывод 2). Сюда же с выхода этой схемы
(вывод 6) через резистор R3 подается
усиленный сигнал. На прямой вход этой
микросхемы (вывод 3) с резистора R5
снимается часть стабильного напряже-
ния, в результате чего эта микросхема вы-
полняет функцию компаратора, сравни-
вающего изменяемый сигнал, приходя-
щий сдатчика кулера, с опорным. Как из-
вестно, коэффициент усиления этой ми-
кросхемы определяется отношением со-
противлений резисторов R3 и R2, поэтому
в процессе регулировки это соотношение
подбирается оптимальным для того, что-
бы получить необходимое значение тем-
пературы по шкале прибора, т.е. необ-
ходимую градуировку шкалы прибора
по температуре.
Конструкция приборов. Поскольку
описанные выше приборы предназначе-
ны для разных устройств, то и их конструк-
тивное исполнение отличается. В первом
случае прибор оформлен в виде пристав-
ки к действующему вентилятору, а во вто-
ром - как автономное устройство, свя-
занное с компьютером проводами для
снятия электрических сигналов. Поэтому
в первом случае требуется тщательная
подгонка конструкции к существующей
конструкции вентилятора, чтобы все вме-
сте составляло "фирменный" вид. Во вто-
ром - всю конструкцию достаточно рас-
положить в подходящей пластмассовой
коробке.
Оба устройства можно выполнить на
печатной плате, изготовленной любым
доступным способом или с помощью на-
весного монтажа, используя в качестве
перемычек провод типа МГГФ-0,14 или
МГШ В-0,2. С помощью этих же прово-
дов, расположенных во фторопластовой
трубке или трубке ПХВ, осуществляется
связь с дорабатываемыми устройствами.
Так как уровни подводимых сигналов до-
статочны, то экранировать их не нужно.
Необходимо жестко закрепить плату вну-
три корпуса, при необходимости покра-
сить корпус молотковой или эмалевой
краской под цвет дорабатываемых при-
боров, а приставку к компьютеру для
РА 2'2006
а.
ф
S
л
Е
S
о
*
X
о
*
S
X
о
о.
I-
*
ф
Е
КОНСТРУКЦИИ
31
О.
Ф
ь-
2
л
с
S
о
*
3
о
£
3
X
о
о.
I-
se
ф
;
т
КОНСТРУКЦИИ
удобства эксплуатации целесообразно
закрепить на системном блоке на вид-
ном месте. Выключатели, светодиоды, из-
лучающую головку BA 1 следует располо-
жить спереди. В случае применения в схе-
ме других типов головок А1, на другой
ток, подгонка параметров осуществля-
ется с помощью параллельно и последо-
вательно включенных резисторов. В лю-
бом случае, предпочтительны более длин-
ные шкалы, так как они удобнее для съе-
ма информации.
Настройка. Для настройки обеих при-
ставок необходимы следующие прибо-
ры: ЛАТР, мультиметр, регулируемый блок
питания, осциллоскоп, резистор С5-35
на мощность 100 Вт сопротивлением
1250 Ом (эквивалент электродвигателя),
датчик R1 -СПЗ-43 на 47 Ом.
Вначале приступают к настройке при-
ставки к настольному вентилятору с пита-
нием от сети -220 В. Для этого необходи-
мо проверить нормальную работу от-
дельного блока питания, который запиты-
вает постоянным стабильным напряже-
нием 9 В микросхему DA1. Для этого к
конденсатору С4 подключают осцилло-
скоп, а параллельно VD3 - мультиметр.
Для нормальной работы схемы необходи-
мо, чтобы величина пульсации на С4 не
превышала 1 мВ выпрямленного напряже-
ния. Учитывая малый ток потребления
схемы добиться этого не так сложно: сле-
дует увеличить емкость фильтрующего
конденсатора С4.
В схеме для устранения возможного
возбуждения микросхемы DA1 установ-
лен конденсатор С5. В связи с этим сле-
дует подчеркнуть, что возбуждение воз-
никает при определенных условиях: при
большом коэффициенте усиления микро-
схемы и наличии положительной обрат-
ной связи с выхода микросхемы на вход;
при повышенной температуре, влажнос-
ти и радиации; при достижении источни-
ком питания граничных значений питаю-
щего напряжения - верхнего и нижнего.
По этой причине при нормальной ком-
натной температуре возбуждение может
не проявляться, однако конденсатор С5
исключать из схемы не следует.
Далее вместо электродвигателя венти-
лятора включают его эквивалент, а вме-
сто R1 - переменный резистор СПЗ-43,
с помощью которого в процессе регули-
ровки добиваются на этом датчике на-
пряжения не выше 100 мВ, что необходи-
мо для обеспечения линейности шкалы
головки микроамперметра М906. Для
подгонки крайней точки шкалы (100) уста-
навливают подстроечный резистор R4
на 1,5 кОм.
От сети -220 В с помощью ЛАТР вы-
ставляют номинальное напряжение; пе-
ремещая движок потенциометра R1, до-
биваются на нем падения напряжения
100 мВ, что и показывает мультиметр.
Для установки показания прибора на
нуль вместо резисторов R2, R3 включают
потенциометр на 220 кОм, соединив его
движок с выводом 3. Затем подстройкой
резистора R4 смещают показания прибо-
ра А1 на отметку "100". Все промежу-
точные значения укладываются по этой
шкале. Если в качестве индикатора А1
используется головка на другой ток, то
шкалу на нужные показания подгоняют с
помощью резисторов R5-R7 по обще-
принятой методике.
Если в распоряжении радиолюбителя
окажется головка, имеющая другую гра-
дуировку шкалы, то для удобства эксплу-
атации на плотной бумаге выполняют но-
вую шкалу, удобную для отсчета, и при-
клеивают ее под основной шкалой. На-
пряжение замера подают также на клем-
мы К1 и К2 для дальнейшего использова-
ния этого напряжения. При этом следует
определиться, при каком напряжении дат-
чика должна включаться сигнализация
или отключаться вентилятор от сети; ра-
ционально ориентироваться на темпе-
ратуру +70°С и выше.
Как отмечалось ранее, при использо-
вании печатного монтажа по окончании
наладочных работ и замене подборных
элементов близкими стандартного зна-
чения печатные дорожки для исключения
коррозии покрывают бесцветным лаком
УР-231 или аналогичным. После этого
приставку прочно прикрепляют к под-
ставке настольного вентилятора.
После этого можно приступить к регу-
лировке приставки к кулеру процессора
компьютера. Учитывая то, что защитная
схема установлена в ответственной цепи,
какой является цепь питания вентилятора
процессора, здесь задействована только
система звуковой сигнализации. Вопрос
отключения компьютера от сети принима-
ет сам пользователь. Для настройки схе-
мы необходимо следующее оборудова-
ние: регулируемый блок питания; газо-
вая или электрическая духовка для прогре-
ва испытываемого электродвигателя до
температуры +70°С; двигатель вентилято-
ра процессора или аналогичный; вместо
датчика R1 - потенциометр СПЗ-43
4,70м; вместо резистора R2 - потенци-
ометр на 22 кОм; вместо резистора R8 -
потенциометр на 220 кОм. Для получения
приятного звучания сигнализатора мо-
жет потребоваться подбор резисторов
RIO, Rl 1.
Данная схема представляет собой ком-
паратор напряжения, у которого по вхо-
ду сравниваются два напряжения: опор-
ное, снимаемое со стабилитрона VD1, и
напряжение, снимаемое с датчика R1,
величина которого в функции температу-
ры вентилятора (чем выше нагрев венти-
лятора, тем меньше напряжение, снима-
емое с датчика).
В отличие от существующих схем
компараторов, где порог его сраба-
тывания происходит фактически "всле-
пую" (т.е. пользователь фактически не
знает, когда сработает компаратор:
через минуту или пять часов), в данной
схеме все происходит визуально по по-
казанию прибора, поэтому известно,
через какое время произойдет его пе-
реключение, и можно подготовиться к
отключению компьютера. Разумеется,
данную схему можно применить и для
других целей.
Для получения более достоверных ре-
зультатов замер проводят в трех точках:
при нулевой температуре, при комнат-
ной, при температуре +70°С, при которой
включается предупредительная сигнали-
зация и предполагается отключение ком-
пьютера. Поскольку габариты кулера не-
большие, то температурные замеры с
ним не представляют никаких затрудне-
ний. Если пользователь для исследова-
ний использует универсальный термо-
стат, то получение нулевой и положи-
тельной температуры не представляет
никакого труда: для этого внутри распо-
лагают кулер, задатчиком температуры
самого термостата устанавливают нуле-
вую температуру, выдерживают внутри
кулер в течение 30 мин и с помощью по-
тенциометра R5 выставляют головку при-
бора А1 на нуль. После этого вынимают
кулер из термостата, выдерживают его 30
мин и делают на шкале отметку окружа-
ющей температуры в помещении, заме-
рив ее с помощью ртутного термометра
(как более точного).
После этого задатчиком температуры
термостата устанавливают внутри +70°С,
выдерживают там кулер полчаса и по-
сле этого потенциометром R2 устанав-
ливают стрелку прибора на крайнее пра-
вое значение прибора. При достижении
этой температуры компаратор должен
переключиться и включить звуковую сиг-
нализацию с помощью симистора FS1.
Для его включения регулируют R8. Все
замеры проводят с подключенным к бло-
ку питания кулером. Причем замеры при
повышенной температуре следует прово-
дить быстро, чтобы к ее температуре не
добавлялся дополнительный нагрев ку-
лера.
При отсутствии термостата для получе-
ния нулевой температуры используют мо-
розильную камеру холодильника, а повы-
шенную температуру получают в домаш-
ней духовке, куда помещают кулер, а тер-
мометром замеряют температуру.
Работу звукового сигнализатора ре-
гулируют подбором резисторов R10, Rl 1,
а тональность звучания - подбором кон-
денсатора С1. После настройки подбор-
ные элементы заменяют стандартными
близкого значения, плату заливают лаком
УР-231, а саму конструкцию закрепляют
в удобном месте.
Детали. В схеме рис.1 ,а резистор R1
типа С2-34, R9 - ММТ-1, остальные -
ОМЛТ 0,125. Конденсатор С1 типа К50-
6 (неполярный), С2 - К50-35, СЗ - К73-
17, С4 - К50-35. Микроамперметр типа
М906.
В схеме рис.2,а резистор R1 типа С2-
34; R2-R4, R6-R11 - ОМЛТ-0,125; R5 -
СПЗ-38. КонденсаторС! типа КМ5.Для
уменьшения громкости сигнализатора
(при необходимости) на нем можно сни-
зить питающее напряжение, включив в
рассечку питающего провода стабили-
трон 2С156А. Правильно настроенное
устройство работает безотказно.
32
РА 2'2006
Самелюк Владимир Саввич
Родился в 1944 г. Радиолюбительством увлекся еще в школьные годы: в восьмом классе собрал пер-
вую самоделку - детекторный приемник. Увлечение радио определило и будущую профессию разра-
ботчика радиоэлектронной аппаратуры. Окончил радиотехнический факультет Киевского политехни-
ческого института. В настоящее время работает инженером на одном из киевских предприятий. С
1997 г. регулярно публикуется в журнале "Радюаматор".
Ремонт стиральных машин
Indesit WDS1040 ТХ и Ariston AS 1047 СТХ
Стиральная машина - вещь, в которой нуждается каждая семья. Лучше иметь автоматическую стиральную ма-
шину (АСМ). Ее обслуживание во время стирки сводится к двум операциям: загрузке грязного белья и выгрузке по-
стиранного и высушенного. Но ремонт АСМ дорогостоящий. Однако опытный радиолюбитель при наличии зап-
частей может справиться с любым ремонтом стиральной машины.
Стиральные машины марок Indesit и Ariston производятся ита-
льянской компанией Merloni Electromestici. Именно Италия
является лидером поставок стиральных машин в Россию (47%)
и Украину. Мне повезло, что именно эта марка привлекла
мое внимание 6 лет назад. И не только мое. В России, в г. Ки-
рове, построен завод для выпуска стиральных машин упомя-
нутых марок, а в г. Ульяновске - линии комплектующих для этих
АСМ. Распространенность бытовой техники определенного
типа рождает рынок запчастей, а поиск запчастей и доку-
ментации для иностранной техники - бич ремонтников.
При ремонте стиральных машин необходимо строго со-
блюдать правила электробезопасности. Электрические и эле-
ктронные узлы рассматриваемых стиральных машин питают-
ся непосредственно от электросети и не имеют силового
трансформатора. Кроме того, они имеют движущиеся при
работе механические узлы. Поэтому все виды ремонтных ра-
бот следует выполнять при обесточенной стиральной маши-
не.
Решающим условием для успешного ремонта стиральной ма-
шины является знание ее материальной части. Необходимо
иметь техническую литературу, содержащую хорошее описа-
ние, а еще лучше советы по ремонту именно этой домашней
помощницы. Мне во время ремонта помогла обстоятельная
статья [1], открытая в Интернете, а также книга С.Л. Коряки-
на-Черняка [2]. В книге львиная доля содержания отведена опи-
санию стиральных машин, выпускаемых заводами СНГ. Рас-
смотрены также теоретические основы работы стиральных
машин и приведены общие электрические схемы множества за-
рубежных машин.
Автоматические стиральные машины Ariston AS 1047 СТХ и
Indesit WDS 1040 ТХ имеют одинаковую конструкцию и элек-
трическую схему. Корпус стиральных машин прямоугольной
формы. Внутри корпуса имеется бак цилиндрической формы,
изготовленный из нержавеющей стали. Бак в корпусе установ-
лен на два амортизатора и дополнительно подвешен на пру-
жинах. Внутри бака имеется перфорированный цилиндр из не-
ржавеющей стали, называемый барабаном, в который че-
рез люк помещают белье для стирки. Он закреплен только на
одном конце оси вращения и приводится в движение электро-
двигателем через ременную передачу. Система управления
этих машин содержит электромеханический узел - командо-
аппарат и электронный модуль (ЭМ).
Командоаппорот служит для координации всех исполни-
тельных устройств АСМ. Он состоит из набора программ-
ных дисков (кулачков) и контактов, которые замыкаются и раз-
мыкаются при повороте диска. Продавцы запчастей утверж-
дают, что командоаппараты никогда не ломаются, поэтому они
их не заказывают. С помощью командоаппарата задают на-
бор необходимых операций, их длительность и последова-
тельность. Управление происходит как по основным операци-
ям, имеющим строго определенную длительность (стирка, по-
4*
ласкание, отжим, сушка), так и по операциям, длительность ко-
торых зависит от физических параметров, - это время запол-
нения бака водой и продолжительность нагрева воды. Время
заполнения бака водой определяется давлением воды в водо-
проводе и засоренностью фильтра. Продолжительность нагре-
ва воды зависит от величины напряжения в сети и температу-
ры поступающей в бак воды. Поэтому конец каждой из этих опе-
раций определяется соответствующими датчиками: при нагре-
ве воды - датчиком температуры; при заполнении водой - дат-
чиком уровня воды. Командоаппарат содержит электродвига-
тель, как времязадающий элемент, и выдает 5-разрядный код
на ЭМ.
Код через контакты 13-17 электронного модуля (рис.1)
поступает на специальную микросхему, которая в соответст-
вии с кодом выдает управляющие сигналы на включение испол-
нительных устройств. К контактам ЭМ подключены: тахометр
(контакты 9, 10), насос (контакт 1), электродвигатель бара-
бана (контакты 3~6), электродвигатель командоаппарата
(контакт 2) и другие узлы и цепи. Исполнительные устройства
(электродвигатели, насос) включаются через симисторы Т405
и ВТВ16. Обозначение их выводов и основные электрические
данные приведены на рис.2 и рис.З.
Электромагнитный клопон под действием переменного се-
тевого напряжения открывает отверстие, через которое во-
да поступает в бак. Для завершения подачи воды напряжение
от обмотки клапана отключается.
Коллекторный электродвигатель обеспечивает плавное из-
менение скорости вращения барабана при стирке и высокую
скорость при отжиме. Электродвигатель содержит якорную об-
мотку и включенную последовательно с ней обмотку возбуж-
дения. Изменение скорости вращения осуществляется сими-
сторным регулятором, расположенным в ЭМ. Стабилизация
частоты вращения якоря достигается применением индукци-
а.
а>
S
л
Е
5
о
У
X
о
*
X
X
о
а.
I-
X
ф
Е
РЕМОНТ И МОДЕРНИЗАЦИЯ
рис.1
33
РА 2'2006
Т405
I = 4А
U = 600, 700, 800 V
ВТВ16
рис.З
и = 600 - 800 V
о.
ф
»-
S
л
Е
S
о
*
X
о
а
X
X
о
о.
»-
*
ф
Е
онного датчика частоты вращения. Устройство датчика пока-
зано на рис.4. Вылет вала 1 электродвигателя имеет глухое
резьбовое отверстие, в которое вкручен пластмассовый винт
2. Цилиндрическая головка винта имеет кольцевое углубление
РЕМОНТ И МОДЕРНИЗАЦИЯ
с запрессованным в него магнитным материалом 3. Вылет
вала закрыт металлической трубой 4. Внутри трубы установ-
лена залитая эпоксидным компаундом цилиндрическая ка-
тушка 5. Со стороны вала катушка ограничена уменьшением
внутреннего диаметра трубы, а с противоположной стороны
ее удерживает от выпадения стопорное кольцо 6, уложенное
в проточку в трубе. Катушка 5 имеет также две металлические
полуобоймы, конструкция которых позволяет получить пере-
менное магнитное поле в катушке при вращении винта 2.
ЭДС, наведенная в катушке 5, поступает на контакты 9 и 10
электронного модуля.
Реверс двигателя достигается переключением концов обмот-
ки якоря посредством двух электромагнитных реле, установ-
ленных в ЭМ.
Чтобы проверить работоспособность электропривода ба-
рабана, отключают его разъем от ЭМ. Для проверки потре-
буется источник постоянного напряжения, а также вольтметр
переменного тока или осциллограф. При подаче напряже-
ния (10...20 В) на электродвигатель, как показано на рис.5, на-
блюдают вращение якоря электродвигателя, вольтметром или
осциллографом фиксируют появление переменного напря-
жения на обмотке датчика скорости вращения. Чем больше
обороты, тем больше частота и амплитуда на выходе таходат-
чика.
Реле уровня служит для контроля заданного уровня залива
Неисправность Возможная причина
1 Машина не включается Не поступает сетевое напряжение, не закрыт люк барабана, ручка командоаппарата в положении "Стоп", неисправен выключатель сети питания
2 Не набирается вода Недостаточное (менне 1 атм.) давление воды на входе АСМ, неисправен электроклапан, засорены фильтры или трубопроводы, неисправен датчик уровня
3 Не сливается вода Не поступает сетевое напряжение, нет напряжения на клеммах насоса, неисправен насос, неисправен ЭМ, насос заклинен посторонним предметом
4 Не нагревается вода Не поступает сетевое напряжение, перегорел ТЭН, отказал датчик 90°, неисправен ЭМ, неисправен командоаппарат
5 Не работает режим отжима Не поступает сетевое напряжение, неисправен помехоподавляющий фильтр, неисправен ЭМ
6 Не вращается барабан Неисправен командоаппарат, неисправен ЭМ, ослабло натяжение ремня
7 Нет реверса барабана Неисправен ЭМ, неправильное включение обмоток электродвигателя барабана
8 Повторяется один и тот же цикл программы Неисправен ЭМ
9 Не сушится белье Не работает вентилятор сушки, не вращается барабан, не работает сливной насос
10 Сильные вибрации при отжиме Неисправен тахометр, неисправен амортизатор, вышли из строя подшипники крестовины двигателя, ослабло крепление противовеса
11 Машина течет Неисправны трубопроводы, уплотнения
воды в бак стиральной машины. Оно
имеет гибкую мембрану, которая при
поступлении определенного объе-
ма воды прогибается и замыкает кон-
такты, которые подают команду на
отключение электроклапана.
Реле температуры (термостат)
предназначено для контроля задан-
ной температуры и содержит хорошо
известный радиолюбителям биме-
таллический терморегулятор, кото-
рый издавна используется в элект-
роутюгах. Стиральные машины так-
же содержат предохранительный
датчик на случай отказа реле темпе-
ратуры. Он включен последователь-
но с теплоэлектронагревателем
(ТЭН). Датчик настроен на темпера-
туру воды 90°С, при которой он раз-
мыкает цепь нагревателя. ТЭН, - это,
пожалуй, наименее надежный узел
стиральных машин [3].
Неисправность стиральной маши-
ны автора заключалась в следую-
щем. После включения АСМ перио-
дически выполняла такие операции:
k РА 2'2006
заливала воду в стиральный барабан, включала на се-
кунду электродвигатель и затем откачивала воду. Немно-
го постояв, снова повторяла эти действия.
В [2] приводится 10 неисправностей, присущих АСМ.
Имея опыт ремонта, автор составил таблицу возмож-
ных причин этих неисправностей, приплюсовав еще од-
ну неисправность. Согласно пункту 8 этой таблицы не-
исправен электронный модуль. Проверка ЭМ привела
к выводу, что неисправна микросхема IC1 типа
М34510M4-094SP. Микросхему такого типа в продаже
найти невозможно. Электронный модуль удалось приоб-
рести с 10-процентной скидкой за 350 грн., что эквива-
лентно немногим более $70. Прибавьте еще стоимость
услуг ремонта - и вы оцените примерную сумму расхо-
дов на ремонт АСМ.
Сравнив надписи на выводах неисправного и приоб-
ретенного модулей, заметил, что поменялись местами вы-
воды питания (нуль и фаза), а также выводы электро-
двигателя. И если с первым изменением проблем не бы-
ло, то определить, где вывод ROTORE, а где R0T0RE2,
было невозможно. То же самое и с выводами статорной
обмотки. Если неправильно подключить выводы обмоток,
то двигатель будет вращаться в противоположную сто-
рону от штатного направления. В АСМ в режиме стир-
ки двигатель вращается поочередно то в одну, то в
другую сторону. Скорость вращения при этом низкая. В
режиме отжима скорость максимальная (1000 об/мин),
причем только в определенную сторону. Если смотреть
в окно барабана, то это вращение по часовой стрелке.
Сделав соответствующие изменения без пайки, путем
переустановки контактов в подходящем к ЭМ разъеме,
и забросив белье в машину, решил испытать ее с новым
ЭМ. Но не тут-то было. Барабан при стирке вращался
только в одну сторону. Вместо реверса была пауза. Со-
гласно таблице, это неисправности, обозначенные в
пункте 7. Как оказалось впоследствии, правильное под-
ключение заменяемого модуля по цвету подводимых
проводов показано на рис.6.
Поменял выводы одной из обмоток. Появился реверс,
но, когда программа стирки дошла до отжима, то оказа-
лось, что вращение во время отжима против часовой
стрелки. Решил, что пусть достирает, потом поменяю
направление вращения. Но сам не отошел от машины и
не напрасно. При очередном отжиме машина вдруг "за-
прыгала" по ванной. Пришлось вытащить белье и от-
жать вручную. При пустом барабане она не прыгала, но
барабан вращался с очень высокой скоростью. Если
вернуться к таблице неисправностей, то это пункт 10.
Решил осмотреть привод барабана. Отметив каран-
дашом положение винтов крепления двигателя (от них за-
висит натяжение ременной передачи), снял электродви-
гатель. Оказалось, что стопорное кольцо таходатчика (рис.4, поз.4)
утеряно и, наверное, давно. Катушка таходатчика свисает на про-
водах. Пластмассовый винт выкрутился и держится на валу двигате-
ля на последних двух витках резьбы. Выкручиваясь, он и вытолкал об-
мотку таходатчика из трубы 4. Следовательно, напряжение таходат-
чика отсутствует, стабилизация скорости также отсутствует.
Основная причина - очень мелкая канавка для стопорного коль-
ца еле заметна, поэтому кольцо и не удержалось в ней. Заводской
брак, трудно контролируемый. Привод автор проверял посредством
источника питания и осциллографа в самом начале ремонта. Оче-
видно, это были его последние вздохи.
После сборки таходатчика машина заработала безупречно. Что-
бы катушка таходатчика не выпадала, вместо стопорного кольца про-
сверлил три отверстия диаметром 2 мм в металлической трубе 4 и
затянул в них медный провод диаметром 1,8 мм.
Литература
1. Коляда В., Кубышкин А., Смирнов А. Ремонт автоматических сти-
ральных машин Ariston AS 1047 СТХ и Indesit WDS 1040 ТХ//Ремонт
& Сервис, 1998. - №3.
2. Корякин-Черняк С.Л. Стиральные машины от А до Я. - М.: СОЛОН-
Пресс, HiT, Изд. 2-е, 2005.
3. Самелюк В. Замена нагревательного элемента в стиральной ма-
шине lndezit//3neKTpnK. - 2005. - №5. - С.12.
о.
ф
н
2
л
С
S
О
ьг
S
о
a
S
X
о
о.
I”
hti
ф
R
m
РЕМОНТ И МОДЕРНИЗАЦИЯ
МАЙСТЕР
ЕСЮРУКТСР
Читайте журнал “МАИСТЕР-КОНСТРУКТОР” для практического
конструирования, технического творчества и ремонта
ЦВПКЗДИ ЯМ^ЙЧ19ШКПММЫ1«КК«»
Цмфкма мряпг, ВМЮ7сеч»»»ч»ж«
Схема электрооборудования автомобиля ВАЗ-21099
Ремонт головного цилi ндра приводу эчеплення автомобюя ВАЗ
Куэовн! рихтувальн! роботи. Частина 1.
Электрические и монтажные схемы автомобиля "Пежо-605"
Страница советов автолюбителям
Механизм для превращения прямолинейного движения во
вращательное и наоборот. Кривошипно-шатунный механизм
без коленвала
Система сцепления без элементов трения
Преобразование энергии атмосферы в БС двигателях
Цикл Карно для детандерных тепловых насосов
Биогаз: и греет, и варит
Содержание №1/2006
Теплые полы и трубы с подогревом
0 ремонте и эксплуатации бытовых вибрационных насосов
Ремонт электробритвы
Справочник конструктора. Работа с металлами
Вентиляция на рабочем месте конструктора-ремонтника
Советы мастеров. Инструменты и приспособления
Ремонт паркетных полов
Ремонт обуви
Собираем сами электронный ревербератор
Цифровой термометр ВМ8037 с подключением до 16
термодатчиков
Демонтаж цифрового фотоаппарата CASIO QV-700
Журнал распространяется по подписке через все отделения связи Украины, подписной индекс 91719.
Заказ по тел. (097) 255-41-28 или по почте а/я 111, Киев-067, 03067.
35
РА 2'2006
Зызюк Алексей Григорьевич
40 лет. Радиотехникой занимается со школьной скамьи. С отличием окончил радиотехническое училище
(измерительная аппаратура). В армии был начальником радиомастерской. Впоследствии работал в телеателье
Луцка и занимался ремонтом различной электронной техники. В 2003г.окончил радиотехнический факультет
Киевского политехнического института. В настоящее время продолжает заниматься ремонтом, модернизацией
и конструированием разнообразной аппаратуры. Регулярно публикуется в журнале "Радюаматор".
Буферные усилители
в практике ремонта,
конструирования
и модернизации аппаратуры
Роль простых усилителей но практике
сложно переоценить. Особую ценность
представляют собой такие схемы, которые
обладают практически стопроцентной по-
вторяемостью, несложны схемотехнически
и собраны фактически из бросовых деталей,
а также не требуют наладки. В статье опи-
саны конструкции, повторить которые смо-
жет любой радиолюбитель, имеющий ми-
нимальный навык в изготовлении усилителей.
Однажды автору потребовалось умощ-
нить выход измерительного генератора ГЗ-
120. Генераторы ГЗ-120 рассчитаны на ра-
боту с нагрузкой 600 Ом. Владелец генера-
тора ГЗ-120 настойчиво просил изготовить
несложный схемотехнически усилитель мощ-
ности, который бы нормально функциониро-
вал на нагрузке 50 Ом в частотном диапа-
зоне до 1 МГц, обеспечивая максимальное
выходное напряжение хотя бы до 4 В (эффек-
тивное значение) без видимых на экране
осциллографа искажений формы сигнала.
Конструкция усилителя не должна содер-
жать дефицитных или дорогостоящих зару-
бежных комплектующих. Необходимо бы-
ло предусмотреть работу усилителя от име-
ющегося у владельца стабилизатора на-
пряжения (СН) на 15 В, который собран на
дискретных элементах и имеет защиту с ог-
раничением тока в нагрузке. Задача пока-
залась предельно простой, поэтому сразу
взялись за практическое воплощение.
Выполнение этой задачи не должно было
встретить каких-либо осложнений вообще.
От операционных усилителей (ОУ) реше-
но было отказаться из-за работы ОУ на
низкое сопротивление нагрузки, посколь-
ку выход ОУ, опять же, придется умощнять.
К тому же, среди недефицитных отечествен-
ных ОУ найдется совсем немного таких, ко-
торые способны устойчиво работать в столь
широкой полосе частот в режиме большо-
го сигнала, не говоря уже о работе на ре-
активную нагрузку при пониженном питаю-
щем напряжении.
Поскольку поставленная задача предпо-
лагала схемотехническую простоту, то пер-
воначально было решено остановиться на
схеме, показанной на рис.1. Транзистор
VT1 типа КТ815В, VT2 - КТ814В, диоды VD1,
VD2 - Д223, резисторы Rl, R3 сопротивле-
нием 2 кОм, R2 - 68 кОм, конденсатор С1
емкостью 22 мкФх40 В, С2, СЗ - 1000
мкФх25 В. В таком виде схема встречалась
автору в нескольких разных изданиях (кни-
гах и журналах), причем без каких-либо схе-
мотехнических изменений. Да и какой сюр-
приз может ожидать в такой простой схеме,
ведь она практически работает? Но одна
ошибка в этой схеме из книги [ 1, с.273] пе-
рекочевала и в журнал [2]. Дело в том, что
с номиналом резистора R2, равным 68 кОм,
согласно [1] или [2], схема обладает преж-
девременным ограничением (срезом) поло-
жительной полуволны выходного сигнала.
Иными словами, БУ неодинаково усили-
вает отрицательную и положительную полу-
волны синусоиды. Без видимых на экране
осциллографа искажений выходной сигнал
БУ возможен только до напряжения не бо-
лее 2,3 В (действующее значение). Каждый
транзистор должен иметь свой отдельный
теплоотвод с охлаждающей поверхностью
20 см2. При питающем напряжении (Опит) 15
В ток покоя (1пок) достигает 270 мА. Зависи-
мость тока покоя от напряжения питания
приведена в таблице.
Шит, В 15 11 8 6 3,5
1пок, А 0,27 0,2 0,15 0,1 0,05
Увеличить предельное значение выход-
ного напряжения, при котором еще отсутст-
вуют искажения формы сигнала, можно за
счет симметрирования плеч данного двух-
тактного БУ. Для этого номинал резистора
R2 уменьшают более чем в 200 раз! Этот ре-
зистор (330 Ом) подбирают исходя из дости-
жения максимальной амплитуды положи-
тельной полуволны выходного сигнала БУ
при оптимальном (минимально возможном)
значении 1пок.
Установка резистора 330 Ом автомати-
чески увеличивает 11вых.макс БУ до 3 В и
снижает 1пок более чем в два раза - он те-
перь равен всего лишь 125 мА при Uпит= 15
В. В таком варианте цепи смещения изломы
синусоиды на выходе БУ наблюдаются толь-
ко на частотах более 1,5 МГц и при Rh<200
Ом. При частоте 1,5 МГц и Rh=300 Ом эти
искажения на экране осциллографа уже не
заметны.
Не следует забывать о том, что в рас-
сматриваемых БУ используются низкочастот-
ные транзисторы с небольшой граничной ча-
стотой (Frp=3 МГц). Фактически их исполь-
зуют по максимуму. В этом-то и заключает-
ся "изюминка" полученного результата.
Используя ВЧ и СВЧ транзисторы, можно
добиться улучшения характеристик БУ. Од-
нако здесь появляются свои нюансы, свя-
занные с особенностями ВЧ монтажа, само-
возбуждением ВЧ транзисторов, добавле-
нием и подбором новых элементов в схеме
БУ. НЧ транзисторы хороши тем, что ведут
себя в этой схеме весьма устойчиво. ВЧ и
СВЧ транзисторы следует использовать
лишь тогда, когда без них невозможно обой-
тись. Многие радиолюбители начинают ра-
ботать с зарубежной элементной базой,
сталкиваясь именно с вышеуказанными про-
блемами, для успешной борьбы с которыми
требуется своя специфика.
Дальнейшего улучшения параметров БУ
удалось достичь совершенствованием схем
цепей смещения транзисторов. Последую-
щий шаг в этом направлении представлен
схемой БУ, показанной на рис.2. Резистор
R2 (рис.1) заменен диодом VD2. Кроме то-
го, в схему нового БУ дополнительно вклю-
чены конденсаторы С4 и С5.
Несущественными и малоэффективными
такие изменения могут показаться только
на первый взгляд. Дело в том, что цепь сме-
щения транзисторов должна выполнять не
одну только функцию формирования ста-
бильного напряжения смещения. В данном
случае имеем дело с очень простым, но
чрезвычайно важным генератором напряже-
ния в схеме БУ. Эта схема должна обеспе-
чивоть быстрое переключение транзисторов
и обладать минимальным внутренним со-
противлением как на постоянном, так и на
переменном токе. Все перечисленное долж-
но обеспечиваться во всем рабочем диапа-
зоне частот БУ. Длительное время на упомя-
нутые обстоятельства практически не об-
ращали внимания. И только за последние го-
ды ситуация изменилась в лучшую сторону.
Наличие двух диодов приводит также к
улучшению термостабильности режима ра-
боты по постоянному току (тока покоя) БУ.
Даже без применения конденсаторов С4 и
С5 этот БУ обеспечивает неискаженную
форму синусоиды уже при 3,4 В (действ.) в
сравнении с модернизированной схемой
БУ рис.1 (для R2=330 Ом) и 11вых.макс=3 В.
Казалось бы, преимущество не столь значи-
тельное, но в схеме рис.2 1пок равен всего
лишь 45 мА! Сопротивление нагрузки в обо-
их вариантах БУ 50 Ом.
Теперь, пожалуй, еще об одном очень
важном и интересном, а главное - весьма
ценном с практической точки зрения вопро-
се. Шунтирование диодов конденсатора-
ми С4 и С5 позволило получить неискажен-
ную форму синусоиды 11вых.макс напряже-
нием 5 В (эффективное значение). При
С4=С5=0,47 мкФ 11вых.макс=5 В при часто-
те более 200 Гц (Rh=50 Ом).
Для работы БУ на более низких часто-
тах емкости 04 и 05 необходимо увеличить.
Для неискаженного усиления на более вы-
соких частотах (до 1 МГц) конденсаторы 04
и С5 должны быть качественными. Такие
конденсаторы, как, например МБМ, уже не
подходят. В крайнем случае, можно приме-
нять и МБМ (например, 1 мкФх!60 В), и
КМБП (1 мкФхЗО В), и К73П-3 (1 мкФх160 В),
зашунтированные ВЧ конденсаторами мень-
шей емкости, например керамическими К10-
7 или К10-17. Емкость шунтирующего кон-
денсатора в данном случае не должна быть
меньше 0,1 мкФ. Связано такое ограниче-
ние с тем, что у бумажных конденсаторов,
особенно после длительной и интенсивной
эксплуатации, значительно ухудшаются не-
которые параметры.
Даже для новых бумажных конденсато-
ров предельная рабочая частота не долж-
на превышать 1... 1,5 МГц. Хорошие резуль-
таты получаются и с пленочными К73-17 1
мкФхбЗ.,.250 В. При работе БУ только на
ультразвуковых частотах емкость С4 и С5
можно и уменьшить, а электролитический
конденсатор С1 в таких условиях работы
исключают вообще.
В качестве С4 и С5 применялись также
электролитические конденсаторы. Следует
отметить, что в рассматриваемых условиях,
когда конденсатор зашунтирован низкоом-
ным резистором или диодом, всевозмож-
ные искажения электролитических конденса-
торов минимизированы. Более того, даже
уже сама фиксация (стабилизация) разности
потенциалов на обкладках электролитиче-
ского конденсатора способствует умень-
шению искажений этих конденсаторов.
При работе БУ на НЧ и на ВЧ, т.е. в ши-
роком диапазоне частот, схему смещения БУ
выполняют согласно рис.З. Здесь вместо
двух конденсаторов С4 и С5 (рис.2) установ-
лен всего один конденсатор С4. Парал-
лельно ему включен электролитический кон-
денсатор С5, минимизирующий искажения
синусоиды на НЧ. В качестве конденсатора
С1 следует применять экземпляр с мини-
01
5? VD1
С4
5? VD2
рис.З
мольной утечкой, например К53-18.
Перед установкой в конструкцию все кон-
денсаторы следует проверить не только на
утечку, но и на величину паразитного экви-
валентного последовательного сопротив-
ления (ЭПС, в английской аббревиатуре -
ESK). В первую очередь, сказанное отно-
сится к конденсаторам С2 и СЗ, т.е. в к тем
местам, где требуется обеспечить протека-
ние максимального тока при максимальной
рабочей частоте с минимальными потерями
мощности. В таких случаях наиболее важно
знать величину ЭПС.
Детали, примененные в схеме рис.2.
Транзисторы разные, как по мощности, так
и по частоте. Без каких-либо изменений ис-
пользовались транзисторы КТ816 и КТ817,
КТ850 и КТ851, КТ805 и КТ837, КТ819 и
КТ818 в пластмассовых корпусах (для умень-
шения габаритов БУ). От параметров тран-
зисторов зависят параметры БУ, его АЧХ,
выходное сопротивление и, конечно же, ис
кажения.
Сильное влияние на характеристики БУ
оказывает выходное сопротивление схемы
раскачки БУ. С генератором ГЗ-120 БУ ра-
ботает весьма прилично, поскольку выход-
ное сопротивление ГЗ-120 для синусоидаль-
ного сигнала составляет 600 Ом. В таком
случае БУ способен работать и на более
низкоомную нагрузку, вплоть до 8 Ом.
Для обеспечения работы БУ с минималь-
ными искажениями, транзисторы подбира-
лись в пары по усилению на постоянном то-
ке (h213=50... 100 и более при 1к=50...500
мА). У отечественных транзисторов послед-
них лет выпуска встречается огромный раз-
брос по h2] 3, от нескольких десятков до не-
скольких сотен. Многие радиолюбители од-
нозначно относят транзисторы с большим
значением Б21з к разряду явной неконди-
ции.
Но, не спешите с окончательным решени-
ем. Воспользуйтесь измерителем h2]3 и убе-
дитесь в том, что транзисторы обеспечива-
ют необходимое усиление при максималь-
ном рабочем токе коллектора. При исполь
зовании в мощных конструкциях транзис-
торы проверяют не только на уменьшение
И21э при Ik.mokc, но и отмечают изменение
Г12]э во всем диапазоне рабочих токов.
Практика показывает, что грамотное ис-
пользование транзисторов, И21э которых
сильно изменяется при изменении 1к в 10
раз, не приводит к отказам таких транзис-
торов, если соблюдены их ТУ.
Предпочтительнее применять такие тран-
зисторы в линейных схемах блоков питания
и СН. В усилительных схемах лучше всего ис
пользовать экземпляры с самым стабиль-
ным h2i3.
В схеме рис.2 применены экземпляры с ми-
нимальной разницей и с максимальным зна-
чением h2i3. Из партий современных тран-
зисторов, таких, как КТ814 и КТ815, КТ816
и КТ817, КТ818 и КТ819, КТ850 и КТ851,
КТ864 и КТ865, КТ8101 и КТ8102, неслож-
но подобрать и пары в БУ с h213 не менее
100. В схеме рис.2 успешно применяли и
маломощные транзисторы, такие, как КТ315
и КТ361, КТЗ102 и КТЗ107, ВС549 и ВС557
и многие другие. Однако в таких случаях
ток покоя необходимо снижать в несколько
раз, до 10... 15 мА, чтобы транзисторы не
перегревались и не выходили из строя. При
этом либо повышают сопротивление на-
грузки, либо снижают входное напряжение
БУ. Ток покоя уменьшают увеличением со-
противлений резисторов R1 и R2. При
R1 =R2=4,3 кОм ток покоя равен 20 мА.
Увеличение сопротивления этих резисто-
ров повышает входное сопротивление БУ,
но приводит к ухудшению частотных пара-
метров БУ и увеличению искажений (при
одинаковых Rh). Диоды VD1 и VD2 могут
быть любыми маломощными кремниевыми.
Использовались диоды типов Д220, Д223,
КД521, КД513, КД518, КД522 и другие.
В качестве С2 и СЗ лучше использовать
конденсаторы К50-29В, изначально имею-
щие малое значение ЭПС. Несмотря на
это, в широкополосном БУ (рис.2) их необ-
ходимо шунтировать неэлектролитически-
ми (1 мкФ, К73-17), в противном случае на
высоких частотах (0,3...! МГц) искажения
увеличатся настолько, что обязательно бу-
дут видны на экране осциллографа.
Практическое применение БУ. Ши-
рокое применение данный БУ находит при
умощнении ОУ. Прекрасно подходит БУ и
в качестве усилителя для головных телефо-
нов. При ремонте взамен вышедшего из
строя штатного усилителя головных теле-
фонов данный БУ выручал неоднократно,
ведь ремонт не балует нас в отношении за-
траченного времени, и самыми ценными яв-
ляются варианты, не требующие больших
затрат времени и средств. Работает БУ и на
громкоговорител и.
Все зависит от конкретной задачи и ис-
полнения БУ. Ограничение, связанное с не-
большим входным сопротивлением (менее 1
кОм) БУ, снимается применением генерато-
ров стабильного тока, например, выпол-
ненных на полевых транзисторах, включен-
ных по простейшей схеме - двухполюсником
вместо резисторов, а также заменой вы-
ходных транзисторов составными. БУ, выпол-
ненный на маломощных КТ361 и КТЗ 15 или
на КТЗ 102 и КТЗ 107, применяют для видео-
усилителей, а также в качестве БУ развязки
для ВЧ генераторов. Установка составных
транзисторов на основе КТ973 и КТ972, а
также более мощных КТ825 и КТ827 не при-
водит к значительному усложнению схемы.
Требуется всего лишь добавить в схему
два диода, один из которых включен после-
довательно с диодом VD1, а второй - после-
довательно с VD2, и заново подобрать ре-
зисторы (увеличить их сопротивления) под
требуемый ток покоя БУ, т.е. теперь каж-
дый из конденсаторов С4 и С5 шунтирует
уже по два диода. Такие мощные БУ весьма
универсальны в применении. Напряжение
питания БУ определяется исходя из требуе-
мой выходной мощности БУ.
Литература
1. Алексенко А.Г. Применение прецизи-
онных аналоговых микросхем. - М.: Ра-
дио и связь, 1985.
2. Щербатюк В. Усилители звуковой час-
тоты//Радиомир. - 2002. - №1.
а.
ф
I-
2
>о
Е
2
о
*
X
о
X
X
X
о
о.
к
X
ф
Е
РЕМОНТ И МОДЕРНИЗАЦИЯ
37
РА 2'2006
Виртуальный частотомер
(Продолжение. Начало см. в РА 1/2006)
о.
ф
S
Е
S
о
ЬЙ
X
о
*
X
X
о
о.
I-
*
ф
Е
m
Таратайко Александр
Владимирович
Родился в 1953 г. в Шо-
сткинском районе Сумской
обл. После окончания в
1977 г. Львовского лесотех-
нического института рабо-
тал на Шосткинской мебель-
ной фабрике энергетиком,
механиком, главным меха-
ником. С 1981 г. по 1992 г.
работал инженером по раз-
работке нестандартного
оборудования в Шосткин-
ском филиале НИИ химиче-
ских продуктов. В 1992 г. пе-
решел на работу в Шост-
кинское отделении акцио-
нерно-коммерческого банка
"Украина", проработав в
этом учреждении почти до
самой его ликвидации в
должностях от ведущего ин-
женера-программиста до
начальника отдела автома-
тизации. Разработал ряд
программных продуктов по
приему коммунальных плате-
жей от населения и учету ма-
териальных ценностей. С
2000 г. работает програм-
мистом в частной фирме
"Прайд".
Радиолюбитель с 1967 г.
Круг радиолюбительских ин-
тересов соответствует раз-
делу "Электроника и ком-
пьютер" журнала "Радюа-
матор".
ПО ДЛЯ РАДИОЛЮБИТЕЛЕМ
Поскольку программа в исход-
ных кодах доступна для скачива-
ния с сайта журнала "Родюама-
тор" http://www.ra-
publish.com.ua и снабжена по-
дробными комментариями, вы лег-
ко сможете во всем разобрать-
ся, открыв проект в среде Delphi
через меню File —> Open Pro-
ject. Имеет смысл, разве что, пе-
речислить все компоненты, кото-
рые предстоит "положить" на фор-
му:
Закладка Standard:
Button 1,
Button2,
CheckBoxl,
CheckBox2,
ComboBoxl,
Edit],
Edit2,
Memol,
Panel!,
Panel2,
RadioGroupl,
Label! ...Label8
Закладка Additional:
Bevel 1 ...Bevel3,
BitBtn 1,
BitBtn2,
Image!...Image9
Закладка Win32:
ImageListl,
UpDownl,
UpDown2
После размещения элементов
интерфейса и настройки всех
свойств форма проекта должна
выглядеть так, как показано на рис.9. Сохраните проект и вы-
полните его компиляцию нажатием клавиш Grl - F9. Если в про-
цессе конструирования интерфейса не было допущено оши-
бок, в папке D:\MySource будет создан исполняемый модуль
программы с именем Compro.exe. Можете запустить его на
выполнение прямо из среды Delphi, нажав клавишу F9. На эк-
ране отобразится окно, показанное на рис.1. Попытки полу-
чить реакцию на нажатие клавиш "Старт", "Сброс" и "Выход"
окажутся безрезультатными, так как мы не придали нашей
программе никакой функциональности. Закройте окно програм-
мы, щелкнув по квадрату в его правом верхнем углу.
Разработка сценария
Проектирование пользовательского интерфейса - это толь-
ко часть работы по созданию полноценной программы. Вто-
рая часть заключается в том, чтобы заставить программу ра-
ботать по определенному алгоритму (сценарию). Рассмотрим
вначале, как сделать так, чтобы по щелчку на кнопке "Выход"
закрывалось окно программы. Выделим на форме кнопку
BitBtn 1 и нажмем клавишу Fl 1. В окне инспектора объектов
перейдем на закладку Events. Дважды щелкнем левой кнопкой
"мыши" по пустой строке правее надписи onClick. Delphi ав-
томатически создаст текст процедуры, представляющей со-
бой реакцию на щелчок "мышью" по кнопке "Выход", и осуще-
ствит переход в редактор программного текста. Вам предсто-
ит вписать в тело процедуры единственную строчку:
Form 1.Close;.
procedure TForml.BitBtnlClick(Sender:
TObject);
begin
Forml.Close;
end;
Повторно откомпилируйте проект и запустите его на вы-
полнение. Убедитесь, что по щелчку на кнопке "Выход" окно про-
граммы закрывается и она прекращает работу. Аналогичным
образом опишите обработчик события onClick для кнопки
"Сброс":
procedure TForml.ButtonlClick(Sender:
TObject);
begin
//очистить окно протокола:
Memol.Lines.Clear;
//обнулить цифровую шкалу:
OutDigitDisplay(0);
end;
Обратите внимание на строки, начинающиеся с двойного
символа // ("слэш"), - это комментарии. Они не обрабатыва-
ются компилятором и не помещаются в исполняемый модуль
программы, а служат пояснением к тексту программы. Строка
Memol.Lines.Clear - это процедура очистки протокола.
Описывать ее нет необходимости, так как она является мето-
дом стандартного объекта Delphi и уже описана в его библи-
отеках. А вот процедура OutDigitDisplay - пользовательская.
Это означает, что программист создает ее самостоятельно, на-
чиная от присвоения имени и заканчивая описанием тела про-
цедуры. Те, кто знаком с английским языком, заметят, что на-
звание процедуры частично приоткрывает ее назначение: вы
вод на цифровой дисплей. Мы остановимся на этой процеду-
ре подробнее, когда будем рассматривать программирование
цифровой шкалы. А сейчас просто создадим для нее пустую за-
готовку, или, выражаясь языком программистов, "заглушку'. В
редакторе программного текста перейдем в раздел Pub-
lished объекта TForm и впишем строку:
procedure OutDigitDisplay(Value: Double);
PA 2'2006
После этого перейдем в раздел Implementation и опи-
шем "заглушку":
procedure TForml-OutDigitDisplay(Value:
Double);
begin
//здесь тело процедуры
end;
Обратите внимание, что процедура имеет один входной
параметр; логично предположить, что этот параметр содержит
число, которое должно быть отображено на цифровой шкале.
Сохраним проект и откомпилируем его. Точно так же созда-
дим процедуру - "заглушку", вызываемую по щелчку на кноп-
и f'' и
ке Старт :
procedure TForml-Button2Click(Sender:
TObject);
begin
end;
Процедуру, связанную с кнопкой "Прервать", опишем пол-
ностью:
procedure TForml-BitBtn2Click(Sender:
TObject);
begin
if MessageDlg(’Прервать измерение?’,
mtConfirmation, [mbNo, mbYes], 0) =
mrYes then begin //прервать измерение
CheckBreak := True;
DisableEnableVisual(True);
end;
end;
He вдаваясь в детали скажем, что эта процедура вначале вы-
дает запрос на подтверждение прерывания измерений. Если
оператор подтверждает прерывание, процедура присваива-
ет глобальной переменной CheckBreak значение "истина",
что вызывает выход из процедуры измерения на любом ее ша-
ге. Процедура DisableEnableVisual предназначена для уп-
равления доступностью элементов интерфейса в соответст-
вии с логикой программы. Вот ее код:
procedure TForml.DisableEnableVisual(В:
Boolean);
begin
Buttonl.Enabled := B;
Button2.Enabled :« B;
ВitВtnl.Enabled := B;
BitBtn2.Visible := not B;
UpDownl.Enabled := B;
UpDown2.Enabled := B;
Edit1.Enabled := B;
Edit2.Enabled := B;
Memo1.Enabled := B;
RadioGroupl.Enabled :« B;
ComboBoxl.Enabled := B;
CheckBox2.Enabled := B;
Panel2.Visible :® not B;
Forml.Refresh;
end;
Реализация основной задачи
К этому моменту мы готовы приступить к реализации той ча-
сти программы, которую программисты называют математи-
ческой. Она выполняет действия, направленные на реализа-
цию основной задачи - измерение частоты входного сигнала.
По ходу программирования основной задачи программист
обязан обеспечить вывод расчетных данных на устройства
отображения и (или) долговременного хранения. В нашем слу-
чае устройствами отображения являются цифровая шкала и
протокол измерения. Устройство хранения в явном виде отсут-
ствует. Однако, используя возможность копирования содержи-
мого протокола в буфер обмена, оператор может сохранить
его в текстовом файле, который, в свою очередь, и будет являть-
ся устройством долговременного хранения. Программа на-
чинает выполнять измерение частоты входного сигнала по
щелчку на кнопке "Старт". При этом вызывается процедура
TForml.Button2Click, "заглушка" для которой описана в
разделе "Реализация сценария". Сейчас нам предстоит впи-
сать в тело процедуры конкретный код:
о.
ф
2
ИЙ
С
S
о
х
х
о
X
X
X
о
о.
I-
X
ф
ч
Л
procedure TForml.Button2Click(Sender: TObject);
begin
//если дескриптор порта определен, закроем порт:
if FHandle о invalid_handle value then CloseHandle(FHandle);
//в переменной WorkPort разместить имя COM-порта:
WorkPort := ComboBoxl.Items.Strings[ComboBoxl.Itemindex]; //имя порта (C0M1,COM2 — )
FHandle := CreateFile(
PChar(WorkPort),
generic_read,
0,
Nil,
open_existing,
f ile_f1ag_ove r1appe d,
0
//функция Windows API для открытия устройства
//имя порта
//открыть порт только для чтения
//признак неразделяемого ресурса
//режим безопасности - игнорируем
//проверка существования порта
//разрешить режим наложения операций
//шаблон файла, для COM-порта всегда 0
);
if FHandle = invalid_handle_yalue then begin //ошибка открытия порта
MessageDlg(’Порт ’ + WorkPort + ’ открыть не удалось!’ + ЛМ +
’Либо этот порт физически отсутствует,’ + АМ +
’либо он занят! Выберите другой порт.', mtError, [mbCancel], 0);
Exit; //прервать выполнение процедуры и выйти
end;
//действия при удачном открытии порта
//в зависимости от состояния переключателя входных линий,
//инициализируем бит входной линии:
if RadioGroupl.Itemindex = 0 then LineByte := 32; //DSR
if RadioGroupl.Itemindex = 1 then LineByte := 16; //CTS
if RadioGroupl.Itemindex = 2 then LineByte := 64; //RI
if RadioGroupl-Itemindex = 3 then LineByte := 128; //DCD
//вызываем функцию нахождения частоты:
FindFrqz(FHandle, LineByte);
Clo seHandle(FHandle); //закрываем порт
ПО ДЛЯ РАДИОЛЮБИТЕЛЕМ
end;
39
PA 2'2006
Текст процедуры тщательно прокомментирован, остается лишь перечислить на
общедоступном языке, какие действия она выполняет. Вначале анализируется дес-
криптор COM-порта на допустимое значение. Если условие выполняется, то порт уже
был открыт и его предварительно следует закрыть. На следующем шаге переменной
Q.
Ф
S
л
Е
S
о
ь*
X
о
X
X
о
о.
ь
*
ф
Е
m
ПО ДЛЯ РАДИОЛЮБИТЕЛЕМ
40
function TForml.FindFrqz(Th: THandle; Bit: Word): real;
var
Counter, MainCicle, Cicle: Integer;
Timel, Time2, count : int64;
Average, Frqz, fMax, fMin: Extended;
begin
MainCicle := 1; //установить номер цикла в 1
repeat (0} //внешний цикл, обеспечивающий условие по флажку «В цикле?»
if Memol.Lines.Count > Memocount then begin //проверка на переполнение протокола
if MessageDlg('Протокол переполнен.’ + Ам +
’Продолжить(протокол будет очищен) ?',
mt Confirmation, [mbNo, iribYes], О) О mrYes then Break; //прервать (выйти из цикла)
Memol.Lines.Clear; //очистить пртокол и продолжить
end;
DisableEnableVisual(False); //запретить/разрешить видимые элементы
Average := 0; //переменная для подсчета среднего значения
Cicle := 1; //номер замера
Counter := StrToInt(Editl.Text); //длительность замера в милисекундах *)
LabelB.Caption := IntToStr(MainCicle); //отобразить номер цикла
Panel2.Refresh; //"освежить" Panel2
Memol.Lines.Add('Цикл № ’ + IntToStr(MainCicle)); //добавление строки в протокол
Memol.Lines.Add(’CTapT: ’ + TimeToStr(Time));
Memol.Lines.Add('Длительность замера в мсек: ’ + IntToStr(Counter));
Memol.Lines.Add('Количество замеров: ’ + Edit2.Text);
if CheckBox2.Checked then //если установлен флажок «В цикле?»
Memol.Lines.AddC*** Непрерывный цикл ***’);
Memol. Lines .Add ('----------——-—----------------- ’);
FMin := 100000000000; //для нахождения минимальной частоты
FMax := 0; //для нахождения максимальной частоты
CheckBreak := False; //для отслеживания выхода из циклов
repeat {1} //главный цикл, обеспечивающий количество замеров
Count := 0; //сброс счетчика количества импульсов
//перед началом подсчета пропустить один такт, чтобы
//начать отсчет точно с начала полупериода нарастания сигнала:
repeat {High} //подождать высокий уровень
Application.ProcessMessages;
until (GetModemStatus(Th) and Bit = Bit) or CheckBreak; {High}
repeat {Low} //подождать низкий уровень
Application.ProcessMessages;
until (GetModemStatus(Th) and Bit = 0) or CheckBreak; {low}
QueryPerformanceCounter(Timel); //начало отсчета: запомнить состояние счетчика
//Timerl.Enabled := True;
//начало отсчета:
repeat (2) //цикл, обеспечивающий заданную длительность замера
repeat {High} //подождать высокий уровень
Application.ProcessMessages;
until (GetModemStatus(Th) and Bit = Bit) or CheckBreak; (High)
repeat {Low} //подождать низкий уровень
Application.ProcessMessages;
until (GetModemStatus(Th) and Bit = 0) or CheckBreak; {Low}
inc(Count); //инкрементировать счетчик количества импульсов
QueryPerformanceCounter(Time2); //считать текущее состояние счетчика
Application.ProcessMessages;
until Time2 - Timel > Herz * Counter * 0.001 (2};
Frqz := Count/(Counter * 0.001); //вычислить частоту сигнала
if fMin > Frqz then fMin := Frqz; //найдена меньшая частота
if fMax < Frqz then fMax := Frqz; //найдена большая частота
Average := Average + Frqz; //накопление для подсчета средней частоты
//вывод значения частоты в протокол:
Memol.Lines.Add (Format ('%2d. f,nj = %12.3f’, (Cicle, Frqz}));
//вывод значения частоты на цифровой дисплей:
OutDigitDisplay(StrToFloat(Format('%9.3f', [Frqz])));
inc(Cicle); //инкрементировать счетчик количества замеров
Application.ProcessMessages;
until (Cicle > StrToInt(Edit2.Text)) or CheckBreak; {1} //конец главного цикла
Memol. Lines .Add (’.... — .... -........... — . -');
//вывод среднего, максимального, минимального значения частоты
//а также процента разброса в протокол:
Memol.Lines.Add(Format('Средн, f = %12.3f, [Average/StrToInt(Edit2.Text)]));
Memo 1.Lines.Add('—--------------—— --------;
Memol.Lines.Add(Format('Max f = ftl2.3f', [fMax]));
Memol.Lines.Add(Format(’Min f = %12.3f', [fMin]));
Memol.Lines.Add(Format(’Разброс = %12.3f', [(fMax-fMin)/fMin*100]) + ' %’);
//дальше может идти код для расчета сопротивления, индуктивности,
//емкости и т.д. с последующим выводом результатов этого расчета в протокол:
{Memol.Lines.Add(Format('Емкость, мкФ = %12.3f,
[7000/(Average/StrTolnt(Edit2.Text))]));}
Memol.Lines.Add('Финиш: ' + TimeToStr(Time));
Memol.Lines.Add( ”);
//возвращаемое функцией значение:
Result := StrToFloat((Format(’%12.3f', [Average/StrTolnt(Edit2.Text)])));
//отобразить на цифровом дисплее среднее значение частоты:
OutDigitDisplay(StrToFloat(Format('%9.3f', [Average/StrTolnt(Edit2.Text)])));
Application.ProcessMessages;
if not CheckBox2.Checked then Break; //если флажок ’’В цикле?" не установлен - выход
Inc(MainCicle); //икрементировать счетчик циклов
until False or CheckBreak; (0) //конец внешнего цикла
DisableEnableVisual(True); //разрешить/запретить видимые элементы
end;
WorkPort присваивается зна-
чение имени COM-порта из поля
со списком ComboBoxl. Далее
вызывается функция открытия
COM-порта, возвращающая его
дескриптор, и сразу же выполня-
ется проверка дескриптора на
недопустимое значение. Если ус-
ловие выполняется, выдается со-
общение об ошибке открытия
порта и производится выход из
процедуры. При удачном откры-
тии COM-порта переменная
LineByte инициализируется зна-
чением, соответствующим вы-
бранной входной линии. Затем
вызывается функция нахождения
частоты FindFrqz, которой в ка-
честве параметров передаются
дескриптор COM-порта FHan-
dle и переменная LineByte. По-
сле того, как функция отработа-
ет, COM-порт закрывается.
Циклы в цикле цикла
Реализация функции FindFrqz
основана на одном из краеуголь-
ных камней программирования -
циклах. На этой странице приве-
ден полный текст этой функции с
детальными комментариями.
Функция содержит внешний
цикл {0}, в который вложен глав-
ный цикл {1}, в который, в свою
очередь, вложены:
• цикл, обеспечивающий задан-
ную длительность замеров {2};
• два цикла ожидания прихода
высокого уровня сигнала {High};
• два цикла ожидания прихода
низкого уровня сигнала {Low}.
Назначение циклов понятно из
текста комментариев. Следует объ-
яснить назначение конструкции
Application.ProcessMessages,
присутствующей в теле каждого
цикла. Этот метод вынуждает про-
грамму обрабатывать ожидающие
сообщения. Другими словами, ес-
ли не вызывать этот метод изнутри
длинного цикла, то пользователь
не сможет прервать выполнение
подзадачи щелчком по кнопке
"Прервать", а нас такое положение
не устраивает.
Функция Windows API
QueryPerformanceCounter воз-
вращает текущее значение сис-
темного счетчика высокого разре-
шения. Зная частоту счетчика, оп-
ределяемую другой функцией Win-
dows API QueryPerformance-
Frequency, легко определить пе-
риод входного сигнала. Эта
функция вызывается в самом нача-
ле работы программы в обработ-
чике создания формы TForml.Cre-
ate. Здесь она инициализирует гло-
бальную переменную Herz, ис-
пользуемую в дальнейшем для ото-
бражения частоты счетчика в ок-
не программы, а также для
проверки условия выхода из цик-
РА 2'2006
ла, обеспечивающего заданную длительность замера.
Чтение состояния входной линии выполняет пользователь-
ская функция:
function TForml.GetModemStatus (Н:
THandle): DWord;
var
InByte: DWord;
begin
GetCommModemStatus(FHandle, InByte);
Result := inByte;
end;
Она содержит единственную функцию Windows API Get-
CommModemStatus, которая возвращает в переменной
InByte слово состояния регистра модема. Впоследствии ре-
зультат этой функции используется для анализа прихода высо-
кого и низкого уровней сигнала на выбранную входную линию:
repeat //подождать высокий уровень
Application.ProcessMessages;
until (GetModemStatus(Th) and Bit =Bit)
repeat //подождать низкий уровень
Application.ProcessMessages;
until (GetModemStatus(Th) and Bit = 0)
Дальнейшее описание функции FindFrqz опускаем, ввиду
того, что ее текст сопровожден исчерпывающими коммента-
риями. Сейчас самое время вернуться к реализации функции
OutDigitDisplay, "заглушка" которой описана в разделе
"Разработка сценария".
Цифровая шкала
Отображение информации на шкале, напоминающей
дисплей цифрового прибора, является, без преуменьше-
ния, тривиальной задачей. Вот код функции, выполняющей
эту задачу:
procedure TForml.OutDigitDisplay(Value: Double);
var
S: String;
begin
if Value > 99999.999 then begin //если переполнение
ImageListl. GetBitMap (11, Imagel.Picture.BitMap) ;
ImageListl.GetBitMap(11, TmageZ.Picture.BitMap) ;
ImageListl.GetBitMap(11, Image3.Picture.BitMap) ;
ImageListl.GetBitMap(11, Imaged.Picture.BitMap);
ImageListl.GetBitMap(11, ImageS.Picture.BitMap) ;
//Image6.Picture содержит изображение запятой, поэтому присваивание не выполняем
ImageListl.GetBitMap(11, Image?.Picture.BitMap) ;
ImageListl.GetBitMap(11, ImageS.Picture.BitMap) ;
ImageListl.GetBitMap(11, Image9.Picture.BitMap);
Panell.Refresh;
Exit;
end;
S := Format(*%9.3fT, [Value]); //преобразовать число в строку
if S[l] О #32 then
ImageListl.GetBitMap(StrToInt(S[l]), Imagel.Picture.BitMap)
else
ImageListl.GetBitMap(10, Imagel.Picture.BitMap) ;
if S[2] <> #32 then
ImageListl.GetBitMap(StrToInt(S[2]) , Image2.Picture.BitMap)
else
ImageListl.GetBitMap(10, Image2.Picture.BitMap) ;
if S[3] <> #32 then
ImageListl.GetBitMap(StrToInt(S[3]) , Image3.Picture.BitMap)
else
ImageListl.GetBitMap(10, Image3.Picture.BitMap);
if S[4] <> #32 then
ImageListl.GetBitMap(StrToInt(S[4]), Image4.Picture.BitMap)
else
ImageListl.GetBitMap(10, Image4.Picture.BitMap);
if S[5] <> #32 then
ImageListl.GetBitMap(StrToInt(S[5]), ImageS.Picture.BitMap)
else
ImageListl.GetBitMap(10, ImageS.Picture.BitMap);
//ImageS.Picture содержит изображение запятой, поэтому присваивание не выполняем
if S[7] <> #32 then
ImageListl.GetBitMap(StrToInt(3[7]) , Image?.Picture.BitMap)
else
ImageListl. GetBitMap (10, Image7 . Picture. BitMap) ;
if S[8] <> #32 then
ImageListl.GetBitMap(StrToInt(3[8]), ImageS.Picture.BitMap)
else
ImageListl.GetBitMap(10, ImageS.Picture.BitMap) ;
if S[9] <> #32 then
ImageListl.GetBitMap(StrToInt(S[9]), Image9.Picture.BitMap)
else
ImageListl.GetBitMap(10, Image9.Picture.BitMap);
Panell.Refresh;
end;
CL
Ф
2
л
Е
2
о
*
X
о
X
X
X
о
о.
н
X
ф
Е
ПО ДЛЯ РАДИОЛЮБИТЕЛЕЙ
(Окончание следует. Начало см. в РА 1/2006)
41
РА 2'2006
Абрамов Сергей Михайлович
Родился в 1962 г. в г. Медногорске. С детства проявлял интерес к творчеству. Занимался авиа- и
судомоделизмом. Призом за 1-е место на областных соревнованиях по судомоделизму стал
радиоконструктор "Сверчок", с которого и началось увлечение электроникой. Дальнейшее повышение
квалификации происходило "в обнимку" с книгами и журналами. Затем армия, политехнический
институт, работа инженером-электроником, начальником лаборатории. После перестройки пришлось
осваивать программирование и ремонт бытовой техники. В данный момент работает на полставки
конструктором и занимается ремонтом бытовой техники. С 2001 г. пишет статьи для
радиолюбительских журналов, в том числе для журнала "Радюаматор".
S
о
*
X
о
X
X
X
о
о.
ь
X
ф
Осваиваем программируемые логические
матрицы фирмы ALTERA
МИКРОКОНТРОЛЛЕРЫ Э»
Для большинства радиолюбителей-конструкторов, занима-
ющихся собственными разработками, давно известны и осво-
ены цифровые микросхемы. Многие достаточно давно проек-
тируют свои конструкции на микроконтроллерах (МК), так как
это в значительной степени уменьшает габариты и улучшает
функциональность устройств. Однако не все можно построить
на основе МК. Быстродействующие устройства, требующие
мгновенной реакции на изменяющиеся входные сигналы, пост-
роить на МК не удастся, так как в нем организована поэтап-
ная (конвейерная) обработка команд, в результате которых при-
нимается решение о выдаче того или иного сигнала.
Поэтому наряду с МК приходится использовать обычную
логику, иногда с приличным количеством корпусов. Следстви-
ем этого является большое число внешних соединений, слож-
ность конструкции и большие габариты печатных плат, большая
длина соединительных проводников, сложность построения
устройств с высокой тактовой частотой, низкая надежность. Ре-
шением данной проблемы является использование программи-
руемых логических интегральных схем (ПЛИС), которые пред
ставляют собой совокупность некоторого числа функциональ-
ных базовых элементов, не имеющих жестких электрических со-
единений между собой, что позволяет задавать практически
произвольную конфигурацию с целью создания той или иной
электронной схемы.
На первом этапе ПЛИС такие, как К556РТ4-РТ5 и др., пред-
ставляли собой микросхемы с пережигаемыми перемычками.
На них можно было реализовать некоторые функции, но "за-
пихнуть" небольшую схему со счетчиками и триггерами было не-
возможно.
Этапы проектирования устройств на основе простой логи-
ки плохо автоматизированы, и в случае ошибки необходимо до-
рабатывать плату, вводить дополнительные элементы. Изуче-
ние программного Пакета MAX+plus II BASELINE и ПЛИС фир-
мы Altera позволит не только упростить схему, но и избежать
ошибок. Данное программное обес-
рис.1
42
РА 2'2006
столл порядка 100 раз и после снятия питающего напряжения
сохраняют структуру, установленную в результате программи-
рования.
В данной статье будут рассмотрены вопросы поэтапной
разработки схем на основе ПЛИС фирмы Altera ЕРМ3064А как
наиболее дешевой. Она расположена в 44-выводном корпу-
се типа PLCC. Микросхема имеет смешанное питание и муль-
тивольтовый интерфейс ввода/вывода (I/O). Напряжение пи-
тания логического ядра 3,3 В, элементов ввода/вывода - 5; 3,3
и 2,5 В. Максимальная тактовая частота 227,3 МГц (в зависи-
мости от модификации). Установкой битов конфигурации мож-
но управлять крутизной фронтов /SlewRate)входных/выходных
сигналов. Возможна реализация выходов с открытым стоком ус-
тановкой бита (Open Drain). Имеется возможность установить
режим энергосбережения, который уменьшает более чем на
50% потребляемую мощность, а также установить бит сек-
ретности (security bit), который не позволит скопировать внут-
реннюю конфигурацию микросхемы.
Данная микросхема имеет 4 блока логических матриц и 64
макроячейки. Программируемые триггеры макроячеек имеют
индивидуальные входы синхронизации (clock), разрешения син-
хронизации (clock enable), обнуления (clear) и предустановки
(preset). Каждая макроячейка может рассматриваться как про-
граммируемая матрица '77,/и фиксированная матрица "ИЛИ".
На выходе матрицы "ИЛИ"включен регистр с конфигурируе-
мой схемой управления. Схема управления регистром обеспе-
чивает независимо программируемые сигналы синхрониза-
ции, разрешения синхронизации, обнуления и предустановки.
В данной микросхеме, по мнению автора, можно располо-
жить 10-15 корпусов 155-й серии (в продаже имеются микро-
схемы ЕРМ3256 с 16 блоками логических матриц и 158 выво-
дами).
Архитектура ЕРМ3064А включает следующие элементы: ло-
гические блоки (LABs), макроячейки (Mocrocells), логические
расширители - разделяемый (Shareable) и параллельный (Par-
allel), программируемую матрицу соединений (PIA), блоки уп-
равления вводом/выводом (I/O control blocks). Микросхема име-
ет четыре специализированных входа (dedicatedpin), которые
могут использоваться как входы общего назначения или входы
высокоскоростных глобальных управляющих сигналов (син-
хронизации - clock, обнуления clears двух сигналов разреше-
ния выхода - enable), для каждой макроячейки и контакта вво-
да-вывода. Блок-схема данной ПЛИС показана на рис.1.
Основу архитектуры ЕРМ3064А составляют логические бло-
ки, состоящие из 16 макроячеек. Логические блоки соединяют-
ся вместе с помощью программируемой матрицы соединений
(PIA). К каждому логическому блоку подводятся следующие
сигналы: 36 сигналов от PIA, используемых в качестве логиче-
ских входов, глобальные управляющие сигналы, непосредствен-
ные цепи от входных буферов к регистрам, обеспечивающие
высокое быстродействие. Подробнее о функциональном соста-
ве и принципе работы микросхемы можно прочитать в [1].
Для программирования микросхемы необходимо изготовить
специальный загрузочный кабель ByteBlasterMV (рис.2). Он поз-
воляет быстро и эффективно изменять конфигурацию ПЛИС как
в стадии тестирования проекта, так и во время эксплуатации.
Перепрограммирование может быть выполнено непосредст-
венно в системе. Пока идет программирование, выводы мик-
росхемы переводят в третье состояние для избежания кон-
фликта с системой. Сопротивление внутренних подтягивающих
резисторов 50 кОм.
Данный загрузочный кабель можно использовать для про-
граммирования микросхем серий МАХ3000А, МАХ7000,
МАХ9000, а также многих других. Подробнее об этом можно
прочитать в [2]. Схема загрузочного кабеля показана на
рис.З. Разъем XI подключается непосредственно к парал-
лельному порту компьютера или через удлиняющий кабель, при-
чем его длина не должна превышать 1,5 м. Питание на програм-
матор поступает непосредственно от схемы проектируемого
устройства. Для нормальной работы программатора необ-
ходимо установить драйвер ByteBlasterMV, о чем будет сказа-
но далее. Микросхему D1 желательно использовать ориги-
нальную, так как она может работать в диапазоне питающих
напряжений от 2,5 до 5 В (в крайнем случае, ее можно заме-
нить 1564АП5). Все резисторы типа МЛТ0,125. Конденсатор
С1 керамический. Печатная плата размерами 52x43 мм изго-
°**,
Ф
I-
2
Л
c
2
о
x
X
о
X
X
Z
о
a
X
Ф
R15
100
2
HLI^
100
2.2К
«СТ
LPT
R9
> (4 ) Vcc
2»2K
Y1
Y2
Y3
Y4
Y1
Y2
Y3
Y4
AA307
R20
> (2) GND
> (8) GND
G1
A1
A2
A3
A4
G2
A1
A2
A3
A4
9.
7_
5_
3
18
16
14
12
6
8
19
11
13
15
17
74HC244
2 JTAG Режим PS Режим
(6) — nSTATUS
(3) TDO CONFIG_DONE
(1) TCK DCLK
(5) TMS nCONFIG
(7) TDI DATA0
43
i
PA 2'2006
Q.
Ф
2
л
Е
2
о
у
X
о
X
X
о
а
►-
ф
Е
Л
товлена из одностороннего фольгированного стеклотекстоли-
та толщиной 1,5 мм (рис.4).
Для создания проекта в среде системы MAX+PLUS II фирмы
ALTERA необходимо скачать с Интернета и установить свобод-
но распространяемый файл baseline 10_1 .ехе (рис.5), ссылка
на сайт приведена в [3]. После установки программы для пол-
нофункциональной работы необходимо зайти на сайт фирмы
Альтеро и получить файл лицензии [4]. На этой странице выби-
рают ссылку MAX+PLUS И software for students & universities. На
следующей странице выбирают ссылку Version 10.2, 10.1, or 9.23
и нажимают кнопку Continue. На следующей странице в окне
набирают свой регистрационный номер жесткого диска. Для
этого в Windows нажимают кнопку "Пуск" затем "Программы",
"Стандартные", "Командная строка"и набирают команду dir
и enter. Во второй строке распечатается серийный номер дис-
ка, состоящий из 8 цифр. Вот его и необходимо ввести.
Далее нажимают кнопку Continue и на следующей страни-
це заполняют форму. По окончании заполнения формы нажи-
мают кнопку Continue. Файл лицензии будет выслан по указан-
ному вами адресу по почте. Создают папку c:\mp2student\ и
помещают туда высланный вам файл license.dat. Для установ-
ки файла лицензии запускают MAX+plus II10.1 BASELINE, да-
лее нажимают вкладку Options и License Setup, в появившем-
ся окне нажимают кнопку Browse и указывают путь до файла
лицензии. Нажимают кнопку ОК. После этого все приложения
станут доступными.
Затем устанавливают файл драйвера программатора. Для
этого нажимают кнопку "Пуск", потом "Настройка" "Панель уп-
МИКРОКОНТРОЛЛЕРЫ
ровления", "Установка оборудования", в появившемся окне
нажимаем кнопку "Далее", затем кнопку "До", "Устройство
уже подсоединено"и кнопку "Долее". В следующем окне выби-
рают "Добавление нового устройства" и "Долее", затем "Ус-
тановка оборудования, выбранного из списка вручную "и "Да-
лее" В списке выбирают "Звуковые, видео и игровые устрой-
ства" и "Долее". Нажимают кнопку "Установить с диска", далее
кнопку "Обзор". Устанавливают путь
c:\maxplus2\Drivers\win2000, если у вас установлена Win-
dowsXP, затем кнопку ОК. Из списка выбирают Altera Byte-
Blaster, кнопку "Долее"и "Готово".
Система MAX+PLUS II имеет средства удобного ввода про-
екта, компиляции и отладки, а также непосредственного про-
граммирования устройств. Программное обеспечение систе-
мы MAX+PLUS II содержит 11 приложений и главную управля-
ющую программу. Различные приложения, обеспечивающие
создание проекта, могут быть активизированы мгновенно, что
позволяет пользователю переключаться между ними щелчком
мыши или с помощью команд меню. В то же время может ра-
ботать одно из фоновых приложений, например компилятор,
симулятор, анализатор
синхронизации и про-
грамматор.
В таблице приведе-
но описание приложе-
ний.
Создают рабочий ка-
талог, в котором в даль-
FileType
f* (Graphic Еditor йЙ
Symbol Editor file
» Text Editor file
Г Waveform Editor file fscf jq
ок
Cancel I
нейшем размещают проект
c:\ALTERA_WORK\schetchic Схему
можно описывать на языках AHDL,
VHDL, Verilog HDL (для тех, кто предпо-
читает программирование) или гра-
фическим способом (больше подходит
для радиолюбителей). Файл проекта -
это графический, текстовый или сиг-
нальный файл, созданный с помощью
графического или сигнального редак-
торов системы MAX+PLUS II. Этот файл
содержит логику для проекта
MAX+PLUS II и компилируется компиля-
тором. Компилятор может автоматиче-
ски обрабатывать следующие файлы
проекта: графические файлы проекта
(.gdf); текстовые файлы проекта на язы-
ке AHDL (.tdf); сигнальные файлы про-
екта (.wdf); файлы проекта на языке
VHDL (.vhd); файлы проекта на языке
РА 2'2006
Verilog (.v); схемные файлы OrCAD (.sch); входные файлы EDIF
(edf); файлы формата Xilinx Netlist (.xnf); файлы проекта Altera
(.adf); файлы цифрового автомата (.smf). Вспомогательные фай-
лы - это файлы, связанные с проектом MAX+PLUS II, но не яв-
ляющиеся частью его иерархического дерева. Большинство та-
ких файлов не содержит логики проекта. Некоторые из них
создаются автоматически приложением системы MAX+PLUS II,
другие - пользователем. Примерами вспомогательных файлов
являются файлы назначений и конфигурации (.acf), символьные
файлы (.sym), файлы отчета (.rpt) и файлы тестовых векторов (.vec).
Итак, в главном меню нажимают File затем New и выбира-
ют пункт Graphic Editor file и нажимают ОК (рис.6). Откроет-
ся окно графического редактора. Далее сохраняют проект
под именем schetchic.gdf в каталог c:\ALTERA_WORK\, для
этого нажимают File затем Save As и ОК. Привязывают имя фай-
ла к файлу проекта. Для этого в главном меню нажимают File,
затем Projects далее Set Project to Current File. Вместо этого мож-
но нажать одновременно клавиши Ctrl+Shift+J. Задают тип
микросхемы, который будет использоваться в проекте. Для
этого в главном меню нажимают кнопку Assign, затем Device.
В появившемся окне в строке Device Family выбирают серию
МАХ3000А. А в окне Devices - EPM3064ALC44-4 и нажимают
ОК. Если не знаете, какой объем будет занимать проект, то
Devices лучше установить AUTO, компилятор сам подберет
тип микросхемы.
В рабочей библиотеке имеются элементы различного вида:
логических примитивов (находящихся в папке c:\max-
plus2\max2lib\prim\), таких элементов, как and, or, norv\ др. с
различным количеством входов;
аналогов дискретной логики 74-й серии, являющихся анало-
гами 155-й серии (находящихся в папке
c:\maxplus2\mox2lib\mf\);
параметризированных логических функций, позволяющих
создавать проекты цифровых устройств любой сложности (на-
ходящихся в папке c:\maxplus2\max2lib\mega_lpm\).
Создают каталог, в котором будет размещена собствен-
ная библиотека компонентов c:\ALTERA_WORK\Altera_Lib, и
подключают ее к проекту. Для этого в главном меню нажима-
ют кнопку Options, затем User Libraries, и в окно Directory
Name вводят путь c:\altera_work\altera_lib, затем ОК.
Расположить на экране символ можно двумя способами.
Для этого щелкают правой кнопкой мыши по месту, где хотят
расположить элемент, и выбирают в появившемся окне меню
Enter Symbol, в окне Symbol Name появившегося окна набира-
ют имя элемента и нажимают ОК. Или выбирают необходимую
библиотеку в окне Symbol Libraries диалогового окна Enter
Symbol и двойным щелчком левой кнопки "мыши" открывают ее.
Затем аналогичным образом выбирают необходимый элемент
в окне Symbol File.
Если проект небольшой и устраивают все элементы, находя-
щиеся в библиотеке, то устанавливают все необходимые эле-
менты и соединяют их выводы с помощью проводников. Для это-
го в графическом редакторе слева находятся пиктограммы,
при нажатии на которые можно получить: соединение прямая
линия, линии, расположенные под прямым углом, сектора и
окружности. Если линия выделена красным цветом, то на ней
можно нанести адрес соединения, а само соединение не де-
лать. Входные и выходные цепи наносят, выбрав в библиотеке
элементов inputs output(npv необходимости присваивают им
имена). Для нанесения логических единицы и нуля набирают vcc
или gnd.
Если необходим свой символ, то открывают новое окно гра-
фического редактора и рисуют схему компонента (рис.7), при-
сваивают ему имя и сохраняют в библиотеке
c:\altero_work\altera_lib. Привязывают к файлу проекта и ком-
пилируют, нажав ctrl+L
Если ошибок нет, то проверяют работу схемы с помощью си-
мулятора. Для этого открывают Waveform Editor, сохраняют
файл под тем же именем. На первой строчке под Name щел-
кают правой кнопкой мыши и выбирают меню Enter nodes from
SNF. В появившемся окне нажимают кнопку List, в окне Avail-
able Nodes & Groups появятся все входы и выходы схемы. Вы-
деляют необходимые (в данном случае IN и OUT) и нажимают
кнопку =>, выделенные символы скопируются в правое окно. На-
жимают ОК. В редакторе можно увидеть осциллограмму (рис.8).
Под именем Value можно установить первоначальное состо-
яние входного сигнала. Для этого левой кнопкой мыши щелка-
ют по строке слева, в редакторе высвечиваются пиктограммы
лог."1" и лог."0", нажатием пиктограммы присваивают состо-
яние входа. Можно ввести изменяющийся во времени сигнал
или Z-состояние. Конечное время осциллограммы можно вве-
сти, зайдя в меню File, затем End Time. Метки времени устанав-
ливают через меню Options, затем Grig Size.
Для просмотра состояния осциллограммы во времени запу-
скают Simulator, нажав кнопки Ctrl+Shift+L. Осциллограмма
показана на рис.9. Если полученная модель компонента уст-
раивает, рисуют изображение символа. Для этого открывают
редактор символа, в главном меню нажимают File, затем New
и выбирают пункт Symbol Editor file и О/Дрис.6). Нажав левую
кнопку мыши, рисуют очертание символа, предварительно вы-
брав слева в пиктограмме инструмент для рисования. Двойным
щелчком левой кнопки мыши открывают меню Enter Pinstub, сле-
ва в окне указывают тип вывода, вход или выход I/O Туре. В ок-
не Full Pinstub Name указывают имя вывода (в данном случае
IN~ вход, OUT- выход).
Размеры всех линий и надписей можно изменять и переме-
щать, щелкнув левой кнопкой мыши по перемещаемому эле-
менту. Файл необходимо сохранить под тем же именем, что и
файл графического редактора, в папку библиотеки. Закрыв все
вспомогательные окна, можно ввести символ в файл проекта.
Литература
1. ftp://ftp.altera.com/pub/software/baselinelO_l.exe. (Ска-
чать программу baseline 101 .ехе, можно с сайта - 47,1 Мб).
2. http://www.altera.ru/cgi-bin/go244. - Описание семейства
МАХ 3000.
3. http://www.altera.ru/cgi-bin/go235. - ByteBlasterMV - устрой-
ство загрузки конфигурации ПЛИС фирмы Altera.
4. http://www.altera.com/support/licensing/lic-index.html. - По-
лучение файла лицензии.
о.
ф
2
Е
S
О
X
X
о
X
X
X
о
о.
I-
X
ф
МИКРОКОНТРОЛЛЕРЫ Э л
45
РА 2'2006
Микроконтроллеры PIC. Действие 1
С.М. Рюмик, г. Чернигов
о.
ф
I-
2
л
Е
2
О
У
S
о
*
X
X
о
о.
к
X
ф
Е
Л
В 2004-2005 гг. в журнале РА были опубликованы два
цикла статей о микроконтроллерах (МК) фирмы Atmel Настал
черед расширить круг изготовителей и рассказать о популяр-
ных в любительской среде PIC-контроллерах фирмы Microchip
Technology Inc.
Рано или поздно у человека, составившего хотя бы пару
проектов для одного типа МК, появляется непреодолимое же-
лание сравнить свою работу с аналогичной, выполненной на
другом типе МК. Сравнить по быстродействию, мощности по-
требления, устойчивости функционирования и, наконец, по
сложности программного обеспечения. Чтобы быть объектив-
ным, надо попробовать самому. Сказано - сделано.
Предполагается, что читающий эти строки уже успешно
преодолел 10 ступеней в программировании МК семейства
AVR из предыдущего цикла статей. Поднявшись в своих зна-
ниях на определенную высоту, можно оглядеться по сторо-
нам и заметить невдалеке примерно такую же возвышен-
ность с табличкой: "PIC-контроллеры". Чтобы не тратить вре-
мя зря на спуск вниз и изучение платформы PIC с "нулевой
строительной отметки", предлагается совершить ускорен-
ное горизонтальное перемещение с одной вершины на дру-
гую. Навигатором в этом виртуальном полете будет метод
аналогии AVR-PIC.
Для тех, кто свободно ориентируется в составлении AVR-
программ на языке Си, не составит большого труда адапти-
роваться в аналогичной языковой среде Р1С-контроллеров.
Такое стало возможным лишь в последние годы, по мере со-
вершенствования диалектов Си-компиляторов и появления
в их лице реальной альтернативы Ассемблеру. Главное в
изучении - действовать последовательно, "торопясь, не спе-
//
ша .
История появления PIC
Как ни парадоксально, но первое знакомство с близкими
собратьями PIC-контроллеров для многих состоялось в годы
расцвета домашнего компьютера ZX-Spectrum-128. Приме-
нявшиеся в нем микросхемы музыкального сопроцессора
AY-3-8910, AY-3-8912 были разработаны американской
фирмой General Instrument Corporation (GI, рис.1), из части
МИКРОКОНТРОЛЛЕРЫ
(d | General Instrument
Microchip
рис.1
рис.2
46
которой на рубеже 1990-х годов образовалась фирма
Microchip Technology Incorporated (далее для краткости
Microchip, рис.2).
В 1965 г. на фирме GI было создано подразделение мик-
роэлектроники Microelectronics Division. Ему поручалось на-
правление разработки программируемых микросхем памя-
ти и микрочипов (microchip) на их основе. Результаты не за-
ставили себя ждать. Например, фирма GI выпустила одну из
первых игровых БИС для телевизионных приставок со свето-
вым пистолетом. Ее аудиопроцессоры обеспечивали музы-
кальное сопровождение в игровых автоматах и компьютерах
Yamaha-MSX.
В начале 1970-х годов на фирме GI выпускался 16-разряд-
ный процессор СР 1600. В 1975 г. для расширения его воз-
можностей был разработан 8-разрядный периферийный
контроллер, получивший название PIC (Peripheral Interface
Controller) и номер модели 1600. От контроллера не требо-
вались сложные математические вычисления, главное - обес-
печить корректное и быстрое обслуживание портов ввода-
Человеку не хватает мудрости успокоиться на достигнутом
Даниель Дефо
вывода. Набор команд был максимально сокращенным, и поч-
ти все из них выполнялись за один машинный цикл, указывая
на RISC-архитектуру.
В 1978 г. появились улучшенные микроконтроллеры моди-
фикаций 165х, выполненные, как и предшественники, по
NMOS-технологии с заранее зашитой программой. Одна-
ко быстродействующие периферийные контроллеры опере-
дили свое время, оставшись востребованными лишь для уз-
кого круга потребителей, обслуживающих процессор СР 1600.
В 1985 г. фирма GI провела реструктуризацию, при кото-
рой подразделение микроэлектроники выделилось сначала
в самостоятельный филиал GI Microelectronics Inc., а затем
в 1989 г. было продано группе инвесторов. Новое руковод-
ство сосредоточило усилия на узком направлении разрабо-
ток: параллельные и последовательные EPROM, а также об-
новленные Р1С-контроллеры.
Новая фирма получила название "Arizona Microchip Tech-
nology", в котором явно указывалось географическое распо-
ложение штаб-квартиры (штат Аризона, США). В дальнейшем
появились фирменные представительства в разных уголках ми-
ра и название было сокращено до нынешнего.
В 1990 г. поступили в продажу первые современные PIC-
контроллеры. Старая архитектура моделей PIC165х была пе-
репроектирована, на кристалле разместили память EPROM,
технологию изготовления перевели на КМОП. Базовый пред-
ставитель "новой волны" PIC16С54А-20 выпускался в 18-
выводном корпусе, стоил около доллара и мог работать при
пониженном напряжении 2 В, потребляя ток всего лишь 1 мА.
Эти параметры сделали платформу PIC настолько популяр-
ной, что она стала серьезным конкурентом такой солидной
фирме, как Motorola, с ее МС68НС05.
Идеология PIC в корне отличалась от господствовавших в
то время микропроцессоров и МК семейств MCS-48/51. Во-
первых, RISC (а не CISC) архитектура, во-вторых, сокращен-
ный в 3 раза набор команд, в-третьих, улучшенные нагрузоч-
ные параметры портов ввода-вывода и, в завершение, низ-
кая стоимость однократно программируемых чипов. Посто-
янная длина команды PIC-контроллеров позволяла создавать
очень компактный по длине прошивки код (рис.З).
Миниатюрность корпуса, хорошее быстродействие, са-
модостаточность, низкий ток потребления - вот составляю-
щие успеха. На программистов магически подействовала
широкая рекламная кампания, пропагандировавшая просто-
РА 2'2006
Таблица 1
ту изучения системы команд (их в PIC всего лишь три
десятка).
Монопольное наращивание выпуска 8-разрядных
контроллеров продолжалось до 1997 г., пока конку-
рирующая фирма Atmel не представила образцы сво-
их МК семейства AVR с FLASH-памятью. Суть не в на-
звании "FLASH" (термин известный), а в том, что уда-
лось добиться внутрисхемного низковольтного про-
граммирования кристалла и значительно увеличить
объем памяти на борту. Если добавить к этому чрез-
вычайно низкую стоимость продукции фирмы Atmel и
ее новую RISC-платформу, становится ясно, что PIC-
контроллерам пришлось на Олимпе потесниться.
Однако "нет худа без добра". Осознав беспер-
спективность направления однократного програм-
мирования, фирма Microchip с 2001 г. полностью пе-
решла на разработку МК с FLASH-памятью, заодно
значительно расширив перечень встроенных пери-
ферийных узлов. Технологию изготовления улучши-;
ли, применив собственное "ноу-хау" под названием
РЕЕС (PMOS Electrically Erasable Cell).
После реальной оценки ситуации и сравнения па-
раметров разных МК, было решено взять курс на
низкопотребляющие (батарейные) устройства и доби-
ваться в этой нише рекордной экономии энергии. Как
следствие, были разработаны аппаратные, программ-
ные и производственные приемы, получившие ком-
плексное название "Технология нановатт" (nanoWatt).
В 2005 г. фирма Microchip представила первые в ми-
ре промышленные сверхминиатюрные PIC-контрол-
леры в корпусе SOT-23/6 для поверхностного монта-
жа. По размеру они ничем не отличаются от обычных
SMD-транзисторов. Из последних новинок - МК с
высокоскоростной (до 12 Мбит/с) шиной USB, с под-
держкой протоколов CAN и Ethernet. Общее число
проданных за 15 лет PIC-контроллеров превысило 3
млрд. Продолжение следует...
Классификация PIC
Как-то в Интернете встретилась фраза, вольный
перевод которой гласит: "Если вы не можете разо-
браться в классификации PIC, знайте, что вы не оди-
ноки". Действительно, обнаружить стройную систему,
по которой из названия МК можно было бы одно-
значно судить о его технических параметрах, затруд-
нительно. Начало путаницы очевидно идет с первых
образцов PIC16С5х, в которых число "16" осталось
как напоминание о славном прошлом процессора
СР 1600. А ведь в то время можно было четко выделить
в названии, например, длину слова команды по образ-
цу PIC12, PIC14, PIC16.
Злую шутку сыграло стремление фирмы Microchip
дать пользователю максимально широкий выбор
продукции. На сайте http://www.microchip.com/ в
начале 2006 г. представлены 186 новых и 100 заме-
няемых 8-разрядных МК, не считая их разновиднос-
тей (в сумме более 5001). Для сравнения, фирма
Atmel поддерживает в 2_3 раза меньшую номенкла-
туру изделий. Как тут не вспомнить о фольклоре:
"Що занадто, то не здраво". Или может все дело в
обычном маркетинговом трюке - анонсировать ши-
рокий спектр продукции (чтобы внушить уважение по-
купателю), а массово выпускать лишь наиболее хо-
довые и прибыльные модели?
Как бы там ни было, но классифицировать PIC-кон-
троллеры придется по совокупности разноплановых
параметров.
Уровень специолизоции. Различают МК универ-
сальные и специализированные. В табл.1 к первым
относятся только МК общего назначения. Ситуация
Р1С-конт- роллеры Наименование Характеристика
Battery Fuel Gauge PS501.700, 810 Контроллер батарейного питания
CAN PIC18C658; PIC18F2480, 2580, 2585 2680, 4480, 4580, 4585, 4680, 6585, 6680, 8585, 8680 Интерфейс CAN (Bosch CAN Specification 2.0В)
dsPIC dsPIC30Fxxx, dsPIC33Fxxx Цифровой сигнальный процессор (DSP)
Ethernet PIC18F66J60, 66J65, 67J60, 86J60, 86J65,87J60, 96J60, 96J65, 97J60 Организация сети Ethernet (10Base-T)
LCD PIC16C925, 926; PIC16F913, 914, 916, 917, 946; PIC18F6390, 6490, 8390, 8490 Сопряжение с LCD (ЖКИ) индикатором
Motor Control PIC12F683; PIC18F1230,1330, 2331, 2431,4331,4431 Управление двигателем
PICmicro Остальные PICxx МК общего назначения
rfPIC rfPIC12C509; rfPIC12F675 УКВ-передатчик
RF Receiver rfRXD0420, 0920 УКВ-приемник
USB PIC16C745, 765; PIC18F2450, 2455, 2550, 4450, 4455, 4550, 65J50, 66J50 Поддержка шины USB (1,5 или 12 Мбит/с)
Примечание. Здесь и далее буква ”х" обозначает цифру в названии МК.
Q.
Ф
н
2
л
Е
S
о
у
х
X
X
о
о.
ь
X
ф
с
m
Таблица 2
Тип памяти программ Число записей Буквы Пример обозначения Характеристика
FLASH 100000 F, LF, HJ PIC16F628A-I/P, PIC24HJ128GP210 Многократное программирование
OTP (One-Time Programmable) 1* С, LC, СЕ, LCE PIC12C509A-04I/SM, PIC12CE674-10I/P Однократное программирование
QTP (Quick-Turn Programming) 1* Разные PIC16F84A-04/P ххх Программирование на заводе
ROM (Read Only Memory) 1 CR, LCR PIC16CR58A-04/P ххх Масочное заводское ПЗУ
ROM-less - С PIC18C601-I/L, PIC18C801-I/PT Только внешняя память
SQTP (Serialized QTP) 1* Разные PIC12C509A-04P ххх QTP с уникальным серийным номером
UF Erasable (Ultra-Violet) 100 JW PIC12C509A/JW ПЗУ с ультрафио- летовым стиранием
Примечание. Знак <*> означает возможность повторных записей за счет заполнения существующих кодов пустыми инструкциями.
схожа с AVR, когда отлаженное процессорное ядро дополняется
обвязкой, после чего универсальный МК превращается в специаль-
но "заточенный" под выполнение конкретного круга задач. Для лю-
бительских целей предпочтительнее универсальные МК, которые
можно использовать в разных конструкциях. Однако совсем отказы-
ваться от специализированных контроллеров - недальновидно. В ча-
стности, интерес представляют новые недорогие PIC18F2455,
PIC18F2550, поддерживающие USB-шину. Это кандидаты на вто-
рую очередь изучения.
Способ программирования памяти. Каждый МК должен быть за-
программирован. В табл.2 показаны характеристики используемых
типов памяти и примеры обозначения МК. Если раньше для отлад-
ки программ рекомендовали кристаллы с ультрафиолетовым стира-
нием JW, то сейчас нет альтернативы МК с многократной FLASH-па-
мятью. Определить их легко по буквам "F", "LF" в названии, хотя в са-
мых свежих моделях встречаются буквы "HJ".
Фирма Microchip рекламирует типовое число циклов "запись-сти-
рание" FLASH-памяти 100 тысяч. Однако, если внимательно вчи-
Таблица 3
PIC-контроллеры Наименование
8-разрядные (по шине данных) PICWFxxx - PIC18Fxxxx
16-разрядные (по шине данных) PIC24FJxxx, PIC24HJxxx
МИКРОКОНТРОЛЛЕРЫ
47
РА 2'2006
Таблица 4
о.
ф
н
2
л
Е
2
о
*
5
О
У
X
X
о
о.
н
X
ф
Е
л
МИКРОКОНТРОЛЛЕРЫ
48
тоться в Datasheet, то при повышенной температуре 85 и
125°С гарантируется соответственно 10000 и 1 000 циклов.
Поскольку любительские конструкции, как правило, эксплу-
атируются в комнатных условиях, то числу 100 тысяч можно
верить. Таким образом, одного МК с лихвой хватит для отра-
ботки многих десятков проектов. Следует учитывать, что этот
параметр у микросхем прежних лет разработки, например
PIC16F84A, на порядок меньше.
Разрядность шины данных. Различают 8- и 16-разрядные
МК (табл.З). Изучение надо начинать с простого, поэтому
выбор 8-разрядных PIC однозначен. Строго говоря, этот па-
раметр внутренний и характеризует ширину параллельного
потока при вычислениях в процессоре. Наружу линии данных,
как правило, не выводятся, за исключением режима подклю-
чения внешней памяти, который имеется в некоторых МК.
Разрядность шины команд. Различают PIC с 12-, 14- и 16-
разрядными командами (табл.4). Нельзя путать данный па-
раметр с предыдущим. Переход с 12- на 16-разрядные коман-
ды дает приращение производительности гораздо меньше,
чем переход с 8- на 16-битную шину данных.
Все команды в PIC имеют одинаковую длину, в отличие от
AVR, где встречаются команды с 16 и 32 битами. Насколько
это выгодно? Все зависит от программного кода. В среднем
заметного выигрыша ни одна из платформ не получает.
Здесь большую роль играют алгоритмы оптимизации компи-
лятора.
Важное следствие. В технических параметрах PIC-кон-
троллеров обычно указывается объем программной памяти
в 12... 16-разрядных словах, в отличие от AVR, где измерение
идет в байтах. Например, программа длиной в 1024 коман-
ды означает 1К слов у PIC и 2К байт у AVR. Физически в
PIC-контроллере среднего подсемейства размещается
1024-14=14336 ячеек, против аналогичной памяти у AVR -
2048-8=16384 ячеек. Иногда для PIC приводят сразу 2 чис-
ла - объем в байтах и словах. Разделив первое число на вто-
рое и умножив его на 8, можно узнать разрядность шины ко-
манд.
Продуманной системы классификации в младшем и сред-
нем подсемействах PIC не видно. Разве что первая цифра по-
сле буквы "F" может быть или 2-5, или 6-8. В старшем подсе-
мействе набор из 3-4 цифр модификации модели похож на
генератор случайных чисел, а ведь здесь легко было указать
объем памяти, как сделано в AVR ATmega.
Что выбрать для изучения? Конечно, хотелось бы сразу
начать с многофункциональных PIC18 (они примерно соот-
ветствуют новым моделям ATmega), чтобы затем обобщить
полученные знания на другие подсемейства. Однако сдер-
живающим фактором является высокая цена и проблемы с до-
ступностью. Фирмы-дистрибуторы не имеют возможности
держать в наличие всю линейку PIC-контроллеров, ограни-
чиваясь только ходовыми. Вдобавок, отпускные цены, указан-
ные на сайте фирмы Microchip, к отечественному покупате-
лю приходят в среднем увеличенными в 1,5-2 раза...
"Крошки"-МК младшего подсемейства (12-разрядов) име-
ют довольно урезанные возможности, но этот минус может
оказаться для любительской практики плюсом. Например, 8-
выводные PIC12F675 идеально подходят для малогабарит-
ных интеллектуальных датчиков, использующих АЦП. Одна-
ко трудно начинать с них знакомство с PIC-контроллерами вви-
ду специфики подключения многовыводных внешних устройств
(ЖКИ, 7-сегментные индикаторы, кнопочная клавиатура и
т.д.).
Остаются 14-разрядные модели среднего подсемейства.
Они более солидные, чем младшие и менее "заумные" (до-
рогие), чем старшие собратья. Но в перспективе надо вни-
мательно следить за развитием линейки PIC18, которая в
будущем, скорее всего, станет базой для большинства раз-
работок.
Число выводов и тип корпуса. Различают PIC с 6,8,14,18,
Разрядность команд, бит Наименование Подсемейство
12 PIC10F2xx, PIC12F5XX, PIC16F5X, PIC16F5XX Младшее, базовое (BaseLine)
14 PIC12F6XX, PIC16F6XX, PIC16F7X, PIC16F7XX, PIC16F8X, PIC16F8xx Среднее, основное ’(Mid-Range)
16 PIC18Fxxx, PIC18Fxxxx, PIC18FxxJxx Старщее, улучшенное (Higjh-Performance)
VDD1Z
RA5 □
RA4 Е
RA3E
RC5E
RC4E
RC3E
RC6E
RC7E
♦
RB7C
со
□ VSS
□ RAO
□ RA1
□ RA2
□ rco
□ RC1
□ RC2
PIC12F508, 509, 510,
PIC12F629, 635, 675,
PIC12F683
PIC16F505, 506,
PIC16F630, 636, 676,
PIC16F684, 686, 688
□ RB4
□ RB5
□ RB6
PIC16F631, 639, 677
PIC16F685, 687,
PIC16F689, 690, 785
20,28,32,40,44,64, 80,100 выводами. Общая закономер-
ность, чем больше число выводов, тем дороже МК. С другой
стороны, чем меньше выводов, тем меньше доступных ли-
ний портов. Как компромисс, можно ограничиться модельным
рядом 8-40 выводов. Немаловажно, чтобы МК имел DIP-кор-
пус для оперативной установки в панель. В последующем
его без труда можно использовать в других конструкциях.
Следует отметить преемственность в расположении выво-
дов у PIC-контроллеров снизу-вверх. То есть, 8-выводные
МК можно поставить в панель для 14- и 20-выйодных, при этом
питание будет подаваться правильно и даже названия линий
портов останутся прежними (рис.4). Фирма Microchip реко-
мендует при разводке печатной платы предусматривать лиш-
ние контактные площадки внизу от корпуса микросхемы,
чтобы легче было модернизировать в дальнейшем изделие.
Подобным подходом к унификации фирма Atmel похвалить-
ся не может.
Кроме того, новые модели PIC старшего подсемейства
выпускаются "pin-to-pin" (вывод к выводу) совместимыми со
средним подсемейством, что положительно сказывается при
апгрейде. Аналогичная ситуация и при замене ОТР-контрол-
леров на FLASH. В частности, "старичок" PIC16С54 меняет-
ся один к одному на PIC16F54, при этом цена остается такой
же (если не меньше). Вот основная причина "угасания" ОТР.
Небольшая тонкость. При покупке МК надо обращать
внимание на букву "А" в конце названия. Ее присутствие оз-
начает более качественную технологию и улучшенные пара-
метры, несмотря на парадоксально меньшую стоимость. От-
личить новые модели от старых легко по Datasheet, анализи-
руя типовое число допустимых перезаписей FLASH-памяти
(100 тысяч против 1-10 тысяч).
Иногда за буквой "А" скрываются инженерные просчеты.
Рассказывают, что в 1998 г. на семинаре, организованном
фирмой Microchip в Москве, был продемонстрирован впол-
не легальный способ считывания защищенной прошивки
PIC16F84 при помощи российского программатора. Как
следствие, через 3 месяца разработчики эту брешь закрыли
и выпустили PIC16F84A, одновременно переведя PIC16F84
в разряд устаревших.
РА 2'2006
Таблица 5
Число выводов PIC-контроллеры среднего подсемейства
8 PIC12F629, 635, 675
14 PIC16F630, 636, 676, 684, 688
18 PIC16F627A, 628А, 648А, 716, 818, 819, 84А, 87, 88
20 PIC16F639, 685, 687, 689, 690, 785
28 PIC16F57, 72, 73, 737, 767, 870, 872, 873А, 876А
40 PIC16F59, 74, 747, 77, 777, 871, 874А, 877А
Таблица 6
Промышленный программатор
PIC- контроллер FLASH, Кбайт FLASH, Келов ОЗУ, байт EEPROM, байт Линии портов АЦП х бит ШИМ USART Таймер Компа- ратор l2C, SPI
PIC16F57 3,5 2 72 — 20 - - - 1 - -
PIC16F72 3,5 2 128 — 22 5x8 1 - 3 — Да
PIC16F73 7 4 192 — 22 5x8 2 — 3 - Да
PIC16F737 7 4 368 — 25 11x10 3 Да 3 2 Да
P1C16F767 14 8 368 — 25 11x10 3 Да 3 2 Да
PIC16F870 3,5 2 128 64 22 5x10 1 Да 3 — -
PIC16F872 3,5 2 128 64 22 5x10 1 - 3 - Да
PIC16F873A 7 4 368 128 22 5x10 2 Да 3 2 Да
PIC16F876A 14 8 368 256 22 5x10 2 Да 3 2 Да
Условные обозначения: EEPROM - электрически перезаписы- ваемое ПЗУ; USART, I2 С, SPI - последовательные интерфейсы.
О.
ф
2
л
Е
S
о
ж
х
о
¥
X
X
о
а
х
ф
Адаптер Изделие
И еще одно наблюдение, чем больше цифр в названии PIC, тем,
как правило, лучше параметры и больше возможностей. Видимо та-
кие микросхемы были позже разработаны и в них учтены недостат-
ки предшественников. Чтобы не ошибиться при выборе МК, реко-
мендуется посмотреть на сайте фирмы Microchip
http://www.microchip.com/ParaiTiChartSearch/ постоянно обновля-
емый перечень изделий, снятых с производства (EOL MCU) и не ре-
комендованных в новых разработках (Mature MCU).
После всех отсечений остается несколько десятков разновидно-
стей PIC (табл.5), достойных звания "первый изучаемый контроллер".
Следуя принципу аналогии AVR-PIC, желательно подобрать МК,
близкий по параметрам к ATmega8, тогда будет с чем сравнивать.
Итого круг ограничивается моделями среднего подсемейства с
FLASH-памятью в 28-выводном DIP-корпусе (табл.6). Освоив харак-
терные приемы программирования и применения одного PIC-кон-
троллера, приобретенный опыт в дальнейшем пригодится для "горя-
чо любимых" PIC12F629, PIC12F675, PIC16F628A, PIC16F876A, ко-
торые часто встречаются в реальных конструкциях.
Задача глобального сравнения потенциальных возможностей PIC
и AVR ставиться не будет, слишком много существует нюансов и тон-
костей. Думается, что в каждой платформе можно выбрать оптималь-
ный по критерию "цена+качество" экземпляр МК, исходя из выпол-
няемой задачи. Объективным мерилом здесь является практика. А
она показывает, что в Интернете и на страницах журналов имеет-
ся примерно равное число проектов, выполненных на PIC и AVR.
Разработчикам пора научиться гибкости, толерантности и уважи-
тельному отношению к продукции разных фирм. Признаком хоро-
шего инженерного тона должно стать умение применять на практи-
ке МК нескольких платформ. Будущее за специалистами-универса-
/ \ COM, LPT,
L_________\ USB
Внутрисхемный программатор
ры для PIC являются почти такими же простыми, как
и для AVR. "Почти" - потому что в PIC изначально был
взят курс на высоковольтный режим программирова-
ния. Но обо всем по порядку.
Первым делом надо договориться о терминоло-
гии. Программатор - это устройство, с помощью ко-
торого программируют МК. В промышленных услови-
ях при массовом производстве обычно используют
приборы, подобные фирменному PROMATE-II или
ТРИТОН+. Они имеют самостоятельные органы уп-
равления и индикации (рис.5).
Для мелкосерийного и единичного производства
(считай, домашних условий) рациональнее исполь-
зовать компьютерные программаторы. В их основе ле-
жит известная формула: "Программатор = Электри-
ческий адаптер> + компьютерная программа>".
Адаптер легко сделать самому, а управляющие про-
граммы бесплатны в распространении.
Для PIC-контроллеров различают автономные
(рис.6) и внутрисхемные (рис.7) программаторы. Пер-
вые из них работают в независимом режиме. Микро-
схема МК устанавливается в панель, программирует-
лами. Хотя привязанность к каким-то определенным семействам
МК все равно останется. Как говорят во Франции: "Люблю, пото-
му что люблю", ничего не поделаешь, человеческий фактор.
Программирование PIC
Первое, с чем сталкивается человек при освоении МК, это изго-
товление программатора. Если его схема окажется чересчур слож-
ной или алгоритм программирования запутанным, то возникнут фи-
лософские сомнения: "Быть или не быть?" К счастью, программато-
ся, затем извлекается из панели и переносится в гото-
вое изделие. Пример для сравнения - программатор
BlowlT-2 для АТ89С2051 ("Шаг 1").
Внутрисхемное программирование носит фирмен-
ную аббревиатуру ICSP (In-Circuit Serial Program-
ming). Принцип ICSP полностью аналогичен принци-
пу ISP (In-System Programming) фирмы Atmel, разве что
слово "схема" заменено "системой". Здесь точно так
МИКРОКОНТРОЛЛЕРЫ Э л
49
РА 2'2006
о.
ф
>-
2
л
Е
S
о
*
X
о
X
X
X
о
о.
I-
X
ф
Е
МИКРОКОНТРОЛЛЕРЫ
50
же адаптер подключается к специальному технологическо-
му разъему, находящемуся на плате отлаживаемого устрой-
ства. Микросхему МК изымать из платы не надо, она может
быть даже запаянной. После программирования адаптер
физически отключают от устройства или переводят выходные
линии в неактивное состояние. Пример для сравнения - про-
грамматоры для ATmego8, рассмотренные в "Ступени 1".
Внутрисхемное программирование намного удобнее ав-
тономного, однако специфика PIC-контроллеров во многих
случаях заставляет держать "на запасном пути" оба про-
грамматора одновременно. Это нужно и для перепроверки
работоспособности МК, и для предварительной загрузки в
него управляющих кодов.
Разновидности систем программирования
Если заглянуть на страницы http://yl2.narod.ru/rpic-lnk.htm,
http://www.piclist.org/techref/microchip/ devprogs.htm, то
можно поразиться числу и разнообразию имеющихся там поч-
ти 100(!) Интернет-ссылок на PIC-программаторы. Разумеет-
ся, каждый автор считает свое творение "самым-самым". Тут
впору или растеряться, выбрав первую попавшуюся конст-
рукцию, или путем систематизации отсеять "зерна от плевел".
Во-первых, надо отделить простые программаторы от мно-
гопрофильных. Нет смысла для домашних опытов делать
сложные устройства, подобные PICSTARTER+, которые про-
граммируют практически все известные Р1С-контроллеры.
Например, зачем ориентироваться на "семейку динозав-
ров" PIC 16С5х, PIC17С6х, которые соединяются с адаптером
сложными 12... 18-проводными шинами? Для современных
PIC достаточно 5~6 линий связи.
Во-вторых, надо разделить программирование ОТР- и
FLASH-контроллеров. Однократно программируемые МК
требуют довольно большого тока (50... 100 мА в импульсе) от
источника высокого напряжения 13... 14 В. Если ограничить-
ся программированием только FLASH-контроллеров, то мож-
но значительно упростить схемотехнику блока питания, по-
скольку от него теперь требуется ток 1 ...2 мА.
В третьих, надо четко уяснить различия между четырьмя тех-
нологиями программирования и применять в каждом кон-
кретном случае оптимальную из них.
1. HVP (High-Voltage Programming). На вывод сброса кон-
троллера подается повышенное до 8,5... 14 В напряжение VPP
(рис.8, http://www.sprut.de/electronic/pic/brenner/vpp.htm).
Этот режим берет свое начало от первых PIC и остался, ско-
рее всего, для совместимости моделей.
2. LVP (Low-Voltage Programming). Напряжение програм-
мирования VPP снижается до 5 В. Плата за удовольствие -
уменьшение на одну числа доступных для работы линий вво-
да-вывода. Этот режим отсутствует в устаревших PIC и в ма-
ловыводных МК. Небольшой нюанс. Все МК при выпуске с за-
водского конвейера изначально имеют установку, разре-
шающую LVP. Однако, если низковольтный режим был по ка-
ким-то причинам перепрограммирован (запрещен), то вновь
его разрешить можно лишь через HV-программатор. Следо-
вательно, переходить исключительно на LVP - еще не время.
3. BootLoader - прогрессивная технология программиро-
вания через boot-загрузчик. По времени она появилась поз-
же, чем HVP и LVP. Первыми получили BootLoader микросхе-
мы PlCl 6F87x путем добавления в них специальной области
памяти. Суть технологии простая. МК соединяется с компью-
тером не 5-6 проводами, а только двумя через стандартный
интерфейс RS-232. Данные, передаваемые от компьютера,
активизируют специальную управляющую программу (boot-
загрузчик), которая самостоятельно программирует FLASH-
память. В итоге пользователь получает возможность смены
прошивки МК не только от близлежащего компьютера, но и
через Интернет из любой точки мира! Разумеется, boot-за-
грузчик предварительно должен быть зашит в МК через HV-
или LV-программаторы.
4. Эмулятор MPLAB ICD2 (Microchip) - это фирменный
прибор, похожий на хоккейную шайбу, который подключа-
ется через разъем к специальным ICD-выводам, имеющимся
в новых типах PIC. Он позволяет с компьютера задавать
точки останова программы и отлаживать ее в пошаговом ре-
жиме. Преимущество заключается в быстром и щадящем
способе коррекции программы (не надо по мелочам пере-
шивать FLASH-ПЗУ, вырабатывая ресурс). Дополнительно
имеется возможность высоковольтного программирования
МК.
Стоимость фирменного эмулятора составляет больше сот-
ни долларов, однако существуют его дешевые упрощенные
самодельные аналоги. И хотя по конструкции они содержат
достаточно много деталей, но пользователь получает сразу
"два в одном" ~ эмулятор и программатор.
Какую технологию программирования применять - зави-
сит от обстоятельств и возможностей. В идеальном случае на-
до попробовать все варианты, начиная с простейших HVP и
LVP. Кстати, HV-программирование поддерживают
практически все PIC-контроллеры, однако наличие других ре-
жимов надо смотреть детально в Datasheet. Общее прави-
ло - чем более "свежий" по году разработки МК, тем боль-
ше технологий программирования в нем доступно.
Сравнивая HVP, LVP, BootLoader и MPLAB ICD2 с семей-
ством AVR, нетрудно найти параллели: HVP и LVP _ это со-
ответственно параллельный и последовательный программа-
торы AVR, режим BootLoader имеется в ATmega8, подключе-
ние эмулятора JTAGICE (аналог MPLAB ICD2) предусмотре-
но в ATmega 128 и всех новых AVR. Получается, что фирмы
Microchip и Atmel здесь идут нога в ногу, перенимая друг у дру-
га все новые веяния.
01010, г. Киев, а/я 82
тел. (044) 531-79-59
т/ф. (044) 528-74-67
www.shart.com.ua
nasnaga@i.kiev.ua
Продажа: радиолампы 6Н, 6Ж, ГИ, ГМ, ГМИ, ГУ,
ГК, ГС, тиратроны ТГИ,ТР, магнитроны,клистро-
ны, ЛБВ. СВЧ транзисторы. Конденсаторы К-52,
К-53. Радиодетали отечественных и зарубежных
производителей. Разъемы СНЦ,ОНП, СНО, СНП,
2РП, 2РМДТ. Лампы-фары авиационные.
Лампы накаливания авиационные галогенные.
Лампы накаливания авиационные зеркальные.
Доставка, гарантия.
РА 2'2006
• дайджест «дайджест «дайджест «дайджест «дайджест •
(По материалам сайта http://cxem.net)
Усилитель мощности с балансным
дифференциальным входным каскадом
Основные технические характеристики
Номинальная выходная мощность.......55 Вт
Коэффициент гармоник...............0,07%
Полоса рабочих частот......20...50000 Гц
Отношение сигнал/шум...................89 дБ
Напряжение питания..................+36 В
Ток покоя..........................100 мА
Одной из особенностей данного усилителя мощности явля-
ется его питание от двухполярного источника. Это позволяет
включить нагрузку между выходом усилителя и общим проводом
без переходного конденсатора. Другая особенность состоит в
применении входного балансного дифференциального каска-
да, обладающего хорошей термостабильностью. Принципи-
альная схема усилителя показана на рис.1. Он состоит из
входного каскада (транзисторы VT1, VT2), каскада усиления
напряжения (VT3), выходного (VT4-VT7) усилителя, элементов за-
щиты выходных транзисторов (VD3-VD6). Входной каскад выпол-
нен по схеме дифференциального каскада с несимметричным
выходом. Входной сигнал поступает на базу транзистора VT1 че-
рез разделительный конденсатор С1. Сигнал ООС подается с
выхода через резистор R6 на базу транзистора VT2. Дифферен-
циальный каскад сравнивает выходное напряжение с нулевым
напряжением общего провода, и если по каким-либо причинам
постоянное напряжение на выходе усилителя станет отличным
от нуля, сигнал рассогласования с выхода дифференциально-
го каскада поступает на выходной каскад, обеспечивая тем са-
мым нулевое напряжение на выходе усилителя. С выхода диф-
ференциального каскада сигнал поступает на усилитель на-
веют на общий с транзисторами VT6, VT7 теплоотвод. Катуш-
ка L1 намотана на резисторе R15 (МЛТ-2) и содержит 25 вит-
ков провода ПЭВ-2 0,8. Резисторы R12 и R13 изготовлены из вы-
сокоомного провода (манганин, константан). Настройка усили-
теля заключается в проверке правильности монтажа. При пра-
вильном монтаже и использовании исправных элементов допол-
нительной настройки не требуется. Для питания усилителя не-
обходим двухполярный источник, обеспечивающий при
напряжении ±36 В ток не менее 1,2 А.
Автономная автомобильная сирена
На рис.2 показана схема управления. В схеме применены сле-
дующие детали: Т7 - А733; Д1-Д4 - 1N4002, Д2 - 15393;
С1 - 100 мкФ, С2 - 1000 пФ; R2, R5, R6 - 1 кОм, R3, R4 -
2,2 кОм, R1 -410 Ом.
На рис.З показана схема генератора. В схеме применены
следующие детали: DD1 - JL-01/591L5144/9909; Д5 - стаби-
литрон 3 В; СЗ - 1000 пФ, 04 - 10000 пФ; R9 - 100 кОм,
R12 - 4,1 кОм.
На рис.4 показана схема усилителя низкой частоты. В схе-
ме применены следующие детали: Т1, Т4 - Н/882/9СТ, Т2, ТЗ -
H/772/8LT, Т5, Тб - С945; R7, R8 - 100 Ом, 0,5 Вт, R10,
R11 - 1 кОм.
Все транзисторы можно заменить отечественными соответ-
ствующей мощности. В схеме генератора можно использовать
таймер КР1006ВИ1, изменив схему включения.
Индикатор прослушивания разговора на парал-
лельном телефоне
Устройство предназначено для использования его на телефон-
ной линии с двумя параллельными телефонными аппаратами (ТА)
и позволяет иметь индикацию о том, что снята еще одна труб-
пряжения и через резис-
тор R7 - но выходной ка-
скад. Выходной каскад вы-
полнен на составных
комплементарных транзи-
сторах VT4, VT6 и VT5,
VT7, обладающих боль-
шим входным и весьма ма-
лым выходным сопротив-
лениями.
Диоды VD1 и VD2 со-
здают начальное смеще-
ние выходного каскада и
обеспечивают темпера-
турную стабилизацию то-
ка покоя выходныхтранзи-
сторов. Через конденса-
тор вольтодобавки С5
подключается ПОС в цепь
коллекторной нагрузки
транзистора VT3, обеспе-
чивая тем самым получе-
ние максимального раз-
маха выходного напряже-
ния. Диоды VD3, VD4 и
VD5, VD6 защищают вы-
ходные транзисторы, шун-
тируя в случае перегрузки
переходы транзисторов.
Элементы СЗ, С6, R14,
С7, L1 предотвращают
самовозбуждение усили-
теля на высоких частотах.
Для температурной ста-
билизации тока покоя вы-
ходных транзисторов ди-
оды VD1 и VD2 устанавли-
4Ш
. »
Юк
R2
620
V73
КТ814С
VT1
КТ3102А
01
10 мк* 158
£хОб
8
JC2
5мь*50В
R7
У#/- VOS
КД102А
50
VT2
КТ5102А
7,5к
100
\05 Юк
50нк*$ЗВ
05
VT0
КТВ15Г
5 Zyni 2
VU6 К
РЮ
юо
VT6 и
КТ818Г
0,1 МК
и
Р12 2мкГм
2
] yr?
ЬТвМГ
R13\ о?
0,lMK
RHi
10
100^508
XVT7
*КТ8ЮГ
6
PS
•6,3к
рис.1
L«
74
Питание генератора
51
PA 2'2006
• дайджест •дайджест «дайджест «дайджест •дайджест •
а
ф
2
JQ
С
2
о
*
X
о
У
X
X
о
а.
ы
ф
с
m
ка, кроме той, через которую вы говорите.
Принцип работы данной схемы основан на использовании из-
менения напряжения в телефонной линии при снятой трубке на
двух параллельных ТА одновременно. Если снята трубка только
на одном ТА, то светится светодиод HL1. Транзисторы VT1 и VT2
могут отсутствовать (рис.5). При снятии трубки еще на одном ТА
напряжение в линии изменится примерно на 1 ...5 В (это зависит
от внутреннего сопротивления установленных ТА).
Транзистор VT1 является анализатором уровня напряжения в
линии, и режим его устанавливают резистором R2 (грубую наст-
ройку производят резистором R3) так, чтобы при снижении напря-
жения в линии на 0,5 В он из режима насыщения переходил в за-
52
пертое состояние, что должно привести к насы-
щению транзистора VT2 и прекращению све-
чения светодиода. Это и будет являться индика-
тором того, что ваш разговор, возможно, про-
слушивается на параллельном ТА. В нормальном
состоянии при одной снятой трубке должен све-
титься светодиод HL1.
Топология печатной платы и расположение
на ней элементов показаны на рис.6. Конст-
рукция платы рассчитана на то, чтобы она поме-
стилась в стандартном телефонном гнезде. Ре-
зистор R2 малогабаритный типа СПЗ-19а.
Автоматическое отключение усилите-
ля от сети
Устройство может использоваться как полез-
ная дополнительная приставка к любому стаци-
онарному звуковому усилителю и позволяет при
отсутствии сигнала на выходной нагрузке (ди-
намиках в колонках) в течение интервала време-
ни более 4 мин автоматически выключать пита-
ние радиоаппаратуры от сети 220 В, если вы
забудете это сделать сами раньше.
Электрическая схема устройства показана
на рис.7. Она не содержит дефицитных и доро-
гостоящих деталей. Сигнал с выходов на динами-
ки стереоусилителя (если усилитель одноканаль-
ный, то подключается только один вход) через
ОТ ДИНАМИКОВ
КАНАЛ 1 КАНАД 2
VD1...VD4 Д9(КД522)
Ct. С2. СЗ. С5- 20мм 50В
С4. С8 - 200мм 50В
ДИСТАНЦ.
ВЫКЛЮЧЕНИЕ
РА 2'2006
ши
разделительные конденсаторы С1 и СЗ поступает на выпрями-
тель из диодов VD1-VD4 (их можно заменить одной диодной ма-
трицей КД906А). При наличии выпрямленного напряжения на кон-
денсаторе С2 компаратор D1 открывается и своим выходом (вы-
вод 7) через диоды закорачивает конденсатор С4. При отсутст-
вии звукового сигнала компаратор не работает и С4 через ре-
зистор R6 заряжается до напряжения 7,5 В за 4...5 мин (время
можно увеличить или уменьшить, изменив номиналы С4 и R6).
Как только напряжение на конденсаторе превысит уровень
порога переключения микросхемы D2.1, на ее выходе (выводе
11) появится лог."0", что приведет к переключению триггера
на элементах микросхемы D2.3, D2.4 (появится лог/'О" и на вы-
воде 4). При этом реле К1 отключится и своими контактами
К1.1 обесточит цепи питания усилителя, а также другую ра-
диоаппаратуру, подключенную к гнездам Х2, ХЗ.
Для ручного включения (S2) и выключения (S1) радиоаппара-
туры используют две независимые кнопки без фиксации, любо-
го типа с контактами, рассчитанными на работу при напряже-
нии 220 В.
В схеме устройства предусмотрена возможность дистанци-
онного отключения радиоаппаратуры. Для этого на вход D2.2
через диод VD7 подается положительный импульс амплитудой
7 В, например, от таймера.
Питается устройство от имеющегося в усилителе положи-
тельного напряжения 16...30 В.
При нажатии кнопки S2 включается трансформатор усилите-
ля, с вторичной обмотки которого сразу после выпрямителя
подается напряжение питания на схему. Реле К1 включается и
своими контактами К1.1 блокирует кнопку S2.
В данном устройстве применено реле К1 типа ТКЕ54-ПД1, но
подойдут и многие другие, например РЭН34 ХР4.500.000. При
его выборе необходимо учитывать допустимое рабочее на-
пряжение на контактах, коммутируемый ток, а также рабочее
напряжение обмотки (оно будет определяться величиной напря-
жения, которое есть в усилителе).
Используемые резисторы и конденсаторы могут быть любо-
го типа, компаратор D1 можно заменить 554САЗ, но при этом
изменится нумерация выводов, она на схеме указана в скобках.
Кодовый выключатель
Предлагаемая схема может найти применение в любых уст-
ройствах, где требуется ограничить доступ посторонних к пере-
ключению режимов. В зависимости от того, что подключено
на выходе схемы (электромагнит, реле, сигнализация и т.д.), на-
значение может быть самым разным, например отключение
режима охранной сигнализации.
В простейшем варианте, совместно с электромагнитом, схе-
ма может быть использована в качестве кодового замка. Его от-
крывание производится набором известного ограниченному кру-
гу лиц кода. Код состоит из 4 цифр, кнопки с определенными ци-
фрами необходимо нажать в заданной последовательности. Это
позволяет иметь не менее 5040 возможных вариантов кода.
Код можно легко и оперативно сменить, переставив зажимы
проводов с кнопками в любой последовательности. При уста-
новке кода нежелательно использовать цифры последователь-
ного ряда (1, 2, 3, 4). Лучше, если код будет состоять из цифр
вразброс, например 9,3,5,0.
Кодовое устройство (рис.8) собрано на двух микросхемах
КМОП серии 561 ТМ2 (возможна замена микросхемами
564ТМ2), что обеспечивает высокую надежность и экономич-
ность работы. Потребление схемой микротока позволяет лег-
ко выполнить, при необходимости, автономное питание. Подой-
дет любой, даже не стабилизированный источник постоянного
напряжения 4... 15 В.
Работает устройство следующим образом. В начальный мо-
мент, при подаче питания, цепь из конденсатора С1 и резисто-
ра R1 формирует импульс обнуления триггеров (на выходах 1
и 13 микросхем присутствует лог."0").
При нажатии кнопки первой цифры кода (на схеме - SB4), в
момент ее отпускания триггер DI. 1 переключится, т.е. на выхо-
де D1/1 появится лог." 1", так как на входе D1 /5 присутствует
лог." 1". При нажатии очередной кнопки, если на входе D соот-
ветствующего триггера присугствуетлог."!", т.е. предыдущий сра-
ботал, то лог."1" появится и на его выходе.
Последним срабатывает триггер D2.2, а чтобы схема не ос-
талась в таком состоянии надолго, используется транзистор VT1.
Он обеспечивает задержку обнуления триггеров. Задержка
выполнена за счет цепи заряда конденсатора С2 через рези-
стор R6. По этой причине на выходе D2/13 сигнал лог.'Т' будет
присутствовать не более 1 с. Этого времени вполне достаточ-
но для срабатывания реле К1 или электромагнита. Время, при
желании, легко можно сделать значительно большим, применив
конденсатор С2 большей емкости.
В процессе набора кода нажатие любой ошибочной цифры
обнуляет все триггеры. Если сигнал управления транзистором
VT1 снимать с выхода не последнего триггера (например, с вы-
вода D2/12), то будет ограничено необходимое время на на-
жатие цифр кода. В этом случае даже при правильном, но мед-
ленном наборе кода выходной сигнал не появится.
Размещается схема вблизи кнопочной панели. Все использу-
емые детали, за исключением транзистора VT2, могут быть лю-
бого типа. Транзистор VT2 применен с большим коэффициен-
том усиления. В случае использования его в качестве нагрузки
вместо реле электромагнита его нужно заменить более мощ-
ным из серии КТ827.
Для открывания защелки дверного замка лучше применить не
электромагнит, а электромоторчик с редуктором. Такие узлы при-
меняют в составе автомобильных сигнализаций для автомати-
ческой блокировки дверей (их можно приобрести в магазине).
Они потребляют небольшой ток (60... 150 мА от 12 В) по срав-
нению с электромагнитом и позволяют иметь источник питания
небольшой мощности, что особенно важно для автономного пи-
тания.
РА 2'2006
а
ф
2
л
Е
2
о
х
X
о
*
X
X
о
а
I-
X
ф
Е
Л
53
юллетень К В + Y К В
io
Перевертаило Анатолий Анатолиевич
Родился в 1958 г. в Киеве. В 1981 г. окончил Ки-
евский политехнический институт. Радиолюби-
тельством начал заниматься в 1970 г. на коллек-
тивной радиостанции СЮТ г. Кременчуга.
С 1984 г. работает в эфире позывным UT4UM.
С 1993 г. ведущий рубрики "Любительская связь
и радиоспорт" журнала "Радюаматор".
Katmandu - Nepal
БЮЛЛЕТЕНЬ КВ+УКВ
ЛЮБИТЕЛЬСКАЯ СВЯЗЬ И РАДИОСПОРТ
Ведущий рубрики А. Перевертайло, UT4UM
ОХ-HEWS by IIX7UH |1ЛК E21EIC, ИМИ, IZ8E0I, NG3K, 9А7К, ЕД4ААД, LZ1ZF, ISHII, UflGLP, UA1(IV, ZS4BS. U3FN, DL5EBE, 11101,llfiKVR, NABDU, G82HS, IZOEAG, VA3H1|
Г. Постоянный ведущий руб-
а, < I рики DX-NEWS Николай Усоль-
•цев, UX7UN, мастер спорта,
судья национальной категории,
Кк активно работает в радиолю-
Л Az бительском эфире с 1970 г Об-
х. - ладатель более 200 дипломов,
1 в том числе 9BDXCC, 9BWAZ,
\ DXCCHR, DXCC160M,
WAZ160M, 9BUDXA. Член ра-
диоклубов DIG, RRC, UDXC. Участник многих
международных экспедиций.
CQ DX MARATHON - John Sweeney, K9EL,
назначен менеджером новой программы жур-
нала CQ DX - Marathon. Проводившийся в по-
следний раз в 1948 г. новый CQ DX Марафон
представляет собой DX-охоту в течение одного
года, с задачей сработать с максимально воз-
можным числом стран ("entities") и зон CQ в те-
чение года; затем, с наступлением нового года,
все повторится с нуля. Марафон этого года на-
чался в 00.00 UTC 1 января и завершится в
23.59 UTC 31 декабря. QSL не требуются, заяв-
ки нужно подавать в электронном виде, предва-
рительно скачав специальную форму, которая
выставлена на сайте CQ. Правило CQ DX
Marathon находятся по адресу http://www.cq-
amateur-radio.com/ awards.html.
POSTAL RATES - 8 января 2006 г. в США
вступают в силу новые почтовые тарифы. Стои-
мость отправки письма первого класса внутри
США составит 39 центов, письма весом в одну
унцию в Канаду и Мексику - 63 цента; письма
весом в одну унцию вырастет с нынешних 80
центов до 84 центов. С 16 января 2006 г. почто-
вые тарифы в Канаде на стандартные письма ве-
сом до 30 г станут следующими: отправка вну-
три Канады - 0,51, в США - 0,89, в другие стра-
ны - 1,49 канадских долларов. Ко всем этим
ценам добавляется налог в 7%. Один доллар
США равен 1,22 канадских долларов. С 1 янва-
ря 2006 г. стоимость отправки стандартного
письма (20 г) из Германии в другие европейские
54
страны составит 70 центов, а в другие страны ми-
ра -1,70 евро. Почтовая служба на Маврикии
более не принимает IRC, и 1 USD теперь недо-
статочно для оплаты обратного письма.
CDXC CONVENTION - 28-я Конференция
Clipperton DX Club'a состоится в г. Arcachon,
Франция, 15-17 сентября 2006 г. Заявки на уча-
стие можно высылать по адресу:
convention@cdxc.org.
CARIBBEAN TRIP - Kan, AB2RF, будет рабо-
тать позывным ZF2CJ с Каймановых о-вов (NA-
016) и позывным 6Y5/AB2RF с Ямайки (NA-097).
Он планирует уделить основное внимание
RTTY/PSK и CW, а также НЧ-диапазонам. QSL
via AB2RF.
LU ant - Henry, LU4DXU, сообщил, что на
полярные станции Melchior (LU1ZB, LU-05 для
диплома Antarctica Award) на о-вах Melchior
(AN-012), Антарктида, и Deception (LU1ZC, LU-
04 для диплома Antarctica Award) на о-ве Decep-
tion, Южные Шетландские о-ва (AN-010), при-
был новый персонал. Операторы этих станций
обычно на короткое время появляются на час-
тоте 14290 KHz. QSL via LU4DXU.
DLant - Thorsten, DD1TG/DP0GVN, покинул
станцию Neumayer 7 января и в оставшееся до
окончания антарктического сезона время на
ней больше не будет операторов-радиолюби-
телей.
FO, FRENCH POLINESIA - Ely, HA9RE, будет
активен с о-ва Nuku Hiva, Маркизские о-ва
(ОС-027), с 28 января по 18 февраля и с о-ва
Ahe (о-ва King George, ОС-131), Французская
Полинезия, в течение десяти дней, начиная с
20 февраля. Он планирует работать на диапа-
зонах 160... 10 м CW, SSB и RTTY. QSL via HA8IB
по адресу: Szabo Karoly, Aradi и. 42, Н-5525
Fuzesgyarmat, Hungary.
9А, CROATIA - специальная станция
9A150NT будет активна на всех диапазонах
всеми видами излучения с января по декабрь
2006 г. в честь 150-летия со дня рождения выда-
ющегося изобретателя и ученого Николы Тесла.
QSLvia 9А6АА.
9А, CROATIA - члены Amateur Radio Club
Koprivnica (9A8K) будут работать специальным
позывным 9А650С с 1 января по 31 декабря
2006 г. в честь 650-летия г. Koprivnica. QSL via
9А7К.
СЕ, CHILE - Carlos, CE6AMN, и другие опера-
торы будут активны позывным СЕ6М с о-ва
Mocha (SA-061) и маяка на нем (ARLHS CHI-
024, WLOTA LH-0684) в течение 10-15 февра-
ля. QSL via CE6AMN.
G, ENGLAND - два специальных позывных бу-
дут использоваться из различных QTH в Велико-
британии в течение 2006 г. в честь 60-летия
International Shortwave League. Позывной
GB60SWL будет использоваться один день каж-
дого месяца во время 12 публичных мероприя-
тий (первое из них прошло 22 января в RAF Mon-
trose Heritage Centre, в Angus, Шотландия); по-
зывной GB6SWL будет использоваться по вы-
ходным и во время всех праздничных дней. QSL
для обоих надо высылать по адресу: Alan
Loveridge, 29 Courtiers Drive, ishops Cleeve, Chel-
tenham, Glos. GL52 8NU, England, UK.
GM, SCOTLAND в честь столетия первой
трансатлантической голосовой радиосвязи и в
память о работах Reginald Fessenden'a на стан-
ции Machrihanish специальная станция GB1FVT
будет активна из Machrihanish. Работа будет
вестись на всех KB-диапазонах CW и SSB. QSL
по указаниям операторов.
I, ITALY - все пятнадцать специальных стан-
ций с префиксом IO1 (IO 1 ALP, BIA, BOB, CRO,
CUR, FRE, FSK, HOC, JUM, LUG, NOR, SHO,
SKE, SNO и SPE) будут активны в феврале. Это
РА 2'2006
последний этап подготовки к XX Зимним Олим-
пийским играм, которые будут проходить в Тури-
не 10-26 февраля. Все связи будут автоматиче-
ски подтверждены через бюро, карточки direct
следует слать via 11JQJ.
I, ITALY - Arcangelo, IZ0EAC, будет активен
на диапазонах 20,40 и 80 м SSB позывным II0IP
в течение уик-эндов в память покойного папы Ио-
анна-Павла II. QSL via IQ0VT.
JA, JAPAN - Take, JI3DST, будет активен на
диапазонах 160, 80, 40, 17, 15, 12, 10, 6 м
SSB/SSTV/RTTY/CW позывным JI3DST/JS6 с не-
скольких о-вов в группе AS-079. Его основным
QTH будет о-в Miyako-jima (JIIA AS-079-005),
но он также планирует работать с о-вов Ikema
(AS-079-001), Kurima (AS-079-003), Irabu (AS-
079-002), Shimoji (AS-079-007) и Ogami (AS-
079-006). QSL via JARL.
JW, SPITZBERGEN - Trend, LA9VDA, будет
активен на большинстве диапазонов в основном
CW и SSB позывным JW9VDA с о-ва Шпицбер-
ген (EU-026, WLOTA JW-0125). QSL via LA9VDA
по адресу: Trond Johannessen, Helgedalen 13, N-
1528 Moss, Norway.
LU, ARGENTINA - специальная станция
LR3DX будет работать в эфире по случаю 100-
летия маяка Recalada в г. Bahia Blanca (самого
высокого в Южной Америке и одного из самых
высоких в мире). QSL via LU9ESD.
LZ, BULGARIA - специальная станция
LZ13ARDF будет активна на всех диапазонах
всеми видами излучения с 1 января по 31 дека-
бря 2006 г. по случаю проведения 13-го Чемпи-
оната мира по охоте на лис, который состоит-
ся в Приморско-Бургасской обл. 12-17 сентяб-
ря. QSL via LZ1KZA по адресу: P.O. Box 36,
Karlovo, 4300 Bulgaria.
LZ, BULGARIA - специальная станция
LZ50KSB будет активна до конца года на всех ди-
апазонах всеми видами излучения в честь 50-ле-
тия радиоклуба LZ2KSB в г. Балчик, Болгария.
QSLvia LZ2SX.
ОНО - Vincenzo, IZOFKE, будет активен по-
зывным OHO/IZOFKE с Аландских о-вов (EU-002).
Он будет работать в качестве guest operator'a
со станции Alandia Contest Team. QSL via
IZ0FMA.
SM - специальный позывной SA2006EM будет
использоваться станциями SK6AG и SK6AW 6 ян-
варя, 6 февраля, 6 марта, 6 апреля, 6 мая и 6 ию-
ня в рамках отсчета времени до открытия 19-го
Чемпионата Европы по легкой атлетике, который
состоится в Гетеборге 6-13 августа. С 1 июля по
13 августа они будут работать позывными
7S6EM и 8S6EM. QSL via SM6YOU.
Т8 - Mike/JA6EGL (T88SM), Kazu/JH6WDG
(T88AQ) и Taka/JA6CM (Т88СМ) были активны
с Palau (ОС-009) 12-17 января. QSL via home
calls.
TR - Franck, F4BQO, будет активен позыв-
ным TR8FC из Либревиля, Габон, с 1 января по
май. Он планирует работать с 18 UTC на час-
тотах 14190,21020 и 24900 kHz; о скедах мож-
но запрашивать по адресу f4bqo@orange.fr.
QSLvia F4BQO.
UA - Gaston Bertels, ON4WF, (председатель
ARISS-Europe) сообщил, что 25-26 декабря ARISS
Russia и Российское космическое агентство/РКК
"Энергия" провели специальное мероприятие
под названием "Космический патруль". Космо-
навты работали в любительском эфире из рас-
положенной в г. Королев ракетно-космической
корпорации "Энергия", а также из Центра под-
готовки космонавтов им. Ю. Гагарина. 25 дека-
бря коллективная радиостанция г. Королева
работала специальным позывным R3K, а 26 де-
кабря коллективная радиостанция Центра под-
готовки космонавтов им. Ю. Гагарина RK3DZB
также работала в это же время и на этих же ча-
стотах. Кроме того, в эти дни, во время вечерних
проходов над Европой и Россией, радиостанция
МКС RSOISS работала телефоном на частоте
145.990 MHz симплексом.
UA - радиоклуб "Вологда" отметил работой
в эфире православное Рождество. Специальные
радиостанции R1RDM (Русский Дед Мороз) и
R1SNG (Снегурочка) были активны с 6 января.
6-7 января станция UE1QSK работала из Спа-
со-Каменного монастыря на о-ве Каменный на
Кубенском озере. 6-8 января радиостанция
UE1 RDM работала из "дома" Деда Мороза в Ве-
ликом Устюге. QSL via UA 1RJ.
UA - RA6LMF/P, RW6MF/P и UA6LP/P были
активны с маяка Vtoroy Stvorny Rear (ARLHS ERU-
137, RLHA RLE-029) в январе. QSLvia RA6LMF.
V3 - Gerd, DJ4KW, и Gisela, DK9GG, будут
активны позывными V31YN (CW, в основном на
диапазонах 80 и 160 м) и V31 GW (RTTY), соот-
ветственно, из Белиза с 12 по 20 февраля. 1 -8
февраля они будут активны на диапазонах 40 м
и выше с о-ва Southwater Сауе (NA-180).
V7 - Kaoru, JA3MCA, будет активен на диа-
пазонах 80... 10 м SSB и CW позывным V73Z с о-
ва Majuro (ОС-029), Маршалловы о-ва. QSL
via JA3MCA.
VP9 - Kyle, WA4PGM, снова будет активен
позывным VP9/WA4PGM с Бермудских о-вов
(NA-005). Он будет работать на диапазонах
160...6 м, а также примет участие в CQ WW
160-Meter CW Contest. QSL направлять по ад-
ресу: Kyle Chavis, P.O. Box 127, Farmville, VA
23901, USA.
VU4 - ANDAMAN AND NICOBAR ISLANDS -
30 декабря Indian National Institute of Amateur
Radio (NIAR) выпустил свой первый "Информа-
ционный циркуляр" о Hamfest'e, который прой-
дет в г. Port Blair, Андаманские о-ва, 18-20 ап-
реля. Целью этой встречи является предоставле-
ние форума для презентации и обсуждения раз-
личных аспектов радиолюбительства. К другим
привлекательным элементам этого мероприя-
тия относится арена для экспонентов, на кото-
рой они смогут представить и продемонстри-
ровать радиотехнологии, а также возможность
иностранным радиолюбителям работать в эфи-
ре с Андаманских и Никобарских о-вов. NIAR
просит радиолюбительские организации и от-
дельных радиолюбителей, заинтересованных в
работе из г. Port Blair, Территория Андаман-
ские и Никобарские о-ва, выслать e-mail с дек-
ларацией о намерениях по адресу niarham-
fest@gmail.com.
ZS-SAR - владельцам лицензий с префикса-
ми ZR теперь разрешено работать на часто-
тах 1810-1850 kHz, 3500-3800 kHz, 7000-
7100 kHz, 14.070-14.099 kHz, 14225-14250 kHz,
21070-21120 kHz, 21300-21450 kHz, 28050-
28150 kHz и 28300-28500 kHz. Заключительная
версия измененных правил, позволяющая вла-
дельцам ZR-лицензий работать на КВ-диапазо-
нах, была опубликована 4 февраля 2005 г. Эти
новые правила также касаются порядка выда-
чи лицензий с префиксами ZS. Теперь в ЮАР, как
и во многих других странах мира, больше не
требуется знание азбуки Морзе для получения
доступа на RD-диапазоны.
Новые присвоенные номера ПОТА
AF-097 7Х Mediterranean Sea Coast Centre group (Algeria)
NA-228 YN Carribien Sea Coast North group (Nicaragua)
Активный популяризатор програм-
мы ЮТА в Украине Георгий Члиянц,
UY5XE, судья международной категории
по ARDF, член многих международных
клубов (NCDXF, ISWL, EUDXF, DIG, RRC
и др.), основатель UDXPF и президент
ассоциации радиолюбителей "Союз-
Чернобыль", активно работает в ра-
диолюбительском эфире с 1966 г. Уча-
стник многих международных экспеди-
ций. Автор многочисленных статей в
журналах "Радио", "Радюаматор", "Ра-
ди омир".
Экспедиции, подтверждающие материалы которых получены
AF-098 C93DY Chiloane Island (July/August 2005)
AF-016 ~ ...........Л ’ 1 —
AF-025
AF-025
AF-025
AF-026
AF-027
AF-033
AF-033
AF-033
AF-035
AF-035
AF-035 , ,
NA-064 WL0/K4XS Attu Island, Near Islands (July/August 2005)
NA-199 FS/F5AHO/P Tintamarre Island (November 2005)
NA-228 H79W/YN4 I " '' " “ ' ' —"
T05R Reunion Island (September/October 2005)
S79EC/A Aldabra Islands (September/October 20051
S79NAN/AAIdabra Islands September/October 2005
S79RRC/A Aldabra Islands (September/October 2005)
S79RRC/C Cosmoledo Islands (September 2005)
Mayotte Island (October 2005)
,. ionse Island, Amirante Islands (October 2005)
Alphonse Island, Amirante Islands October 2005
Alphonse Island, Amirante Islands (October 2005)
Farquhar Islands (October 2005)
TX5M Maye
S79EC Alph<
S79NAN ‘' 1
S79RRC
S79EC/F
S79NAN/F Farquhar Islands October 2005
S79RRC/F Farquhar Islands (October 2005)
Miskitos Cays (November 2005)
Tobuaeran (Fanning) Island (October 2005)
OC-084 T32S
OC-084 T32SNW
OC-116 P29NI
ОС-175 DXOST
OC-207 DX0TIC
OC-269YE7P , ,
SA-082 HK3JJH/2 Morro Grande Island (September 2005)
SA-092 PZ5C/P Papegaaien Island (December 2005)
Экспедиции, подтверждающие материалы которых ожидаются
AF-025 S79EC/A Alaabra Island (September/October 2005)
OC-062 F05RH Pukapuka Atoll (September 2005)
Tabuaeran (Fanning) Island (October 2005)
Normanby Island, D'Entrecasteaux Islands (Oct 2005)
Sarangani Island, Sarangani Islands (November 2005)
Cagayan Island, Cagayan Islands (November 2005)
Karimata Island, Karimata Islands (September 2005)
55
PA 2'2006
Зимняя
активность
етень К В + У К В
ц
е;
2
EUROPE
EU-002 OHO/IZOFKE
EU-013
MJ/PA3GIO/p
EU-014 TK/IK5PWQ
EU-023 9H3LEO
EU-023 9H3MR
EU-026 JW9VDA
EU-027 JW4GHA
EU-042 DJ4PM
EU-047 DD6VSF/p
EU-114 GUOVNK
EU-114 MUOEXV
EU-129 DL7VOX/P
EU-137 SM7DAY
EU-137 SM7NGH
EU-138 8S7T
EU-158 SY8M
EU-165 IU9LAC
EU-172 OZ/DL2VFR
HREF - Фонд Island Radio Expedition Foundation является единственной организацией, цель которой состоит исключительно в поддержке экспедиций на но-
вые и редкие острова, засчитываемые для программы ЮТА. В 2005 г. гранты на общую сумму 3150 дол.в были переданы XF1К (NA1 -64 и NA-165), СЕ8А
(SA-094), 7V2SI (AF-097), C93DY (AF-098), SY8M (EU-158), CO3VK (NA-093), DXOTIC (ОС-207), DX0ST (ОС-175), VU2HFR (AS-153), YB7M (ОС-268) и YE7P (ОС-
269). IREF продолжает оказывать важную поддержку участникам ЮТА-экспедиций.
ASHA
AS-013 8Q7IH
AS-051 DXOA
AS-076 JA5BEX/5
AS-076 JN4MBO/5
AS-079 JI3DST/JS6
AS-079 JR3TVH/JS6
AS-117 JN7VUJ/7
AS-117 JA4GXS/4
AS-117 JFOBPT/2
AS-117 JI2ZLM/2
AS-129 BA4DW/7
AS-133 XU7TAS
AS-134 BA1RB/3
AS-153 VU2HFR
AS-171 4S7PAG
AFRICA
AF-014 CF3FN
AF-014 CT3/HB9CQL
AF-016 TO5R
AF-017 FR5EZ
AF-018 IH9P
AF-024 S79WU
AF-027 TXOP
AF-032 5H1C
AF-032 5H1CM
AF-049 3B8/DJ5HD
AF-049 3B9/FR5EZ
AF-097 7V2SI
AF-098 C93DY
AF-099 SU8IOTA
N. AMERICA
NA-001 C6AYM
NA-005
VP9/WA4PGM
NA-014 VC9W
NA-015 KG4SB
NA-015 KG4VW
NA-016 ZF2CJ
NA-031 WA1ZIC/1
NA-034 W4FDX
NA-058 KC9HIF/p
NA-064 WL0/K4XS
NA-066 N6FH
NA-066 N6KZ
NA-066 W6VX
NA-073 V31MQ
NA-073 V31MX
NA-080 C6AWS
NA-080 N7NU/C6A
NA-093 CO2WL/1
NA-093 CO3CJ/1
NA-093 CO3JN/1
NA-093 CO3LF/1
NA-093 CO3VK
NA-093 CO3VK/1
NA-096 HI7/DL1JFI
NA-097 6Y5/AB2RF
NA-100 V25G
NA-100 V26VR
NA-101 J79AG
NA-101 J79CW
NA-101 J79DYL
NA-105 FS/K9EL
NA-106 KP2/WB2ART
NA-138 N9GGO/p
NA-164 XF1K
NA-165 XF1K
NA-178 K6VVA/6
NA-178 K9AJ/6
NA-180 V31GW
NA-180 V31JZ/p
NA-180 V31YN
NA-199 FS/F5AHO/P
NA-213 KS4YT
NA-213 KV4T
S. AMERICA
SA-002 VP8LGT
SA-005 CE0Z/LA6IKA
SA-006 PJ2/WB9Z
SA-006 PJ2T
SA-020 TO7R
SA-023 ZY6GK
SA-030 CVOZ
SA-036 P40K
SA-036 P40TA
SA-036 P40K
SA-036 P4OTA
SA-061 CE6M
SA-064 CE6TBN/7
SA-094 CE8A
OCEANIA
OC-009 T88AQ
OC-009 T88CM
OC-009 T88SM
OC-010 V63O
OC-017 T3ODX
OC-026 KH2/JA1OBY
OC-026 KH2/JF1TAB
OC-029 V73Z
OC-073 JD1YBJ
OC-084 T32S
OC-084 T32SNW
OC-086 KH2VL/KHO
ОС-139 VK5AUQ
00-139 VK5ZMM
ОС-147 YC9YKI
ОС-159 ZK1CQA
OC-159 ZK1EQL
OC-159 ZK1ETW
ОС-175 DXOST
OC-207 DXOTIC
OC-268 YB7M
OC-269 YE7P
ANTARCTICA
AN-001 VP8DJB
AN-004 3Y0X
AN-005 VKOAVT
AN-010 LU1ZC
AN-011 KC4/W1MRQ
AN-011 ZL5KX
AN-012 LU1ZB
AN-016 R1ANN
AN-016 RU3HD/ANT
а
Ведущий рубрики SIX NEWS Валентин Долин-
ный, UY5QZ. Мастер спорта, организатор многих
DXpeditions. Один их первых в Украине начал рабо-
тать на диапазоне 50 MHz. Обладатель диплома
WAU-50 MHz#l.
56
I я 1 СОРЕВНОВАНИЯ CONTESTS Новости для радиоспортсменов i 1
Календарь соревновании по радиосвязи
на КВ [марш 2DD6 а.]
Дата Время UTC Название Режимы
2 18.00-22.00 10 meter NAC CW/SSB/FM/Digi
4-5 00.00-24.00 ARRL International DX Contest SSB
4 04.00-06.00 Wake-Up! QRP Sprint CW
4 22.00-23.59 Open Ukraine RTTY CS Low band (1) RTTY
5 00.00-01.59 Open Ukraine RTTY CS Low band 2) RTTY
5 08.00-11.59 Open Ukraine RTTY Ch.ship High band RTTY
5 11.00-17.00 DARC 10 m Digital Contest "Corona' DIGI
7 02.00-04.00 ARS Spartan Sprint CW
7 19.00-21.00 AGCWYLCW Party CW
9 02.00-04.00 Pesky Texan Armadillo Chase CW
11-12 00.00-24.00 Idaho QSO Party All
11-12 10.00-10.00 RSGB Commonwealth Contest CW
11 12.00-17.00 DIG QSO Party (10-20 m) SSB
11 14.00-20.00 AGCW QRP Contest CW
11-12 14.00-02.00 Oklahoma QSO Party (1) All
11 18.00-24.00 SOC Marathon Sprint CW
12 00.00-04.00 North American Sprint Contest RTTY
12 07.00-09.00 DIG QSO Party (80 m) SSB
12 07.00-11.00 UBA Spring Contest CW
12 09.00-11.00 DIG QSO Party (40 m) SSB
12 12.00-16.00 NSARA Contest (1) CW/SSB
12 14.00-20.00 Oklahoma QSO Party (2) All
12 18.00-22.00 NSARA Contest (2) CW/SSB
12-13 18.00-01.00 Wisconsin QSO Party CW/SSB
18 00.01-23.59 10-10 International Mobile QSO Party All
18-20 02.00-02.00 BARTG Spring RTTY Contest RTTY
18-19 12.00-12.00 DARC HF-SSTV Contest SSTV
18-19 12.00-12.00 Russian DX Contest CW/SSB
18-19 17.00-17.00 CLARA & Family HF Contest CW/SSB
18-20 18.00-02.00 Virginia QSO Party CW/SSB
19 07.00-11.00 UBA Spring Contest 6 m CW/SSB
19 12.00-16.00 9KCC 15m-Contest CW/SSB
20 02.00-04.00 Run For The Bacon QRP Contest CW
25-26 00.00-23.59 CQWWWPX Contest SSB
27 00.00-04.00 QRP Homebrewer Sprint CW/PSK31
УСЛОВИЯ СОРЕВНОВАНИЙ
Wake-Up! QRP Sprint
Учредитель - RU-QRP Club.
Девиз соревнований: "Кто рано встает, тому на QRP везет
(Hi!)"
Дата - первая суббота марта, июня, сентября и декабря.
Время - 04.00-06.00 UTC.
4 тура:
04.00-04.29 UTC;
04.30-04.59 UTC;
05.00 - 05.29 UTC;
05.30 - 06.00 UTC.
Участники - все желающие.
Мощность - не более 5 Вт выходной.
Диапазоны - 40 и 20 м, в районе QRP частот.
Вид модуляции - CW.
Контрольные номера - RST+ порядковый номер связи, начи-
ная с 001 (сквозной для всехтуров)+ суффикс позывного пре-
дыдущего корреспондента (при первой связи вместо суффик-
са передается - QRP). После проведения QSO станция-хо-
зяйка частоты обязана освободить частоту (QSY).
Начисление очков - 1 очко за 1 км расстояния между кор-
респондентами (начисляет судейская коллегия с помощью
программы DistanceCalculator по WW-локаторам). Повторные
связи разрешены в разных турах либо в пределах одного ту-
ра, но на разных диапазонах.
Множитель - каждый новый корреспондент на каждом диа-
пазоне независимо от тура дает одно очко для множителя
(т.е. одна станция дает не более 2 очков).
Окончательный результат - произведение суммы очков за
связи на множитель.
Отчет составляется отдельно по диапазонам с обобщаю-
щим листом. Отчет должен содержать:
диапазон, время UTC, позывной корреспондента, передан-
ный контрольный номер, принятый контрольный номер, очки
за множитель, чистую графу для очков за связи, графу для
примечаний. На обобщающем листе указывается свой по-
зывной, Ф.И.О., почтовый адрес, адрес электронной почты,
обозначение всемирного квадрата WW-локатора, сведения
об используемой мощности, аппаратуре, антеннах, заверение
о том, что участник соблюдал положение о соревнованиях, лич-
ные комментарии о соревнованиях.
Отчеты должны быть высланы
не позднее 7 дней после даты
проведения Спринта (по почтово-
му штемпелю) по адресу: Вален-
тин Ковальчук, ул. Интернацио-
нальная 29, кв. 39, Калининград,
236011, Россия, или электрон-
ной почтой в текстовом формате
(call.txt или call.log) в адрес Con-
test Manager: ru2fm@qrp.ru.
РА 2'2006
- - --
дипломы
£\W\EE>S
Новости для коллекционеров
дипломов
1 ____________ д
RU-QRP CLUB Для получения дипло-
ма необходимо набрать 72 очка за свя-
зи со станциями-членами Клуба RU-QRP.
Соискателям (QRP и QRO), работаю-
щим в стационарных условиях, очки на-
числяются следующим образом:
за QSO с клубными станциями
UE3QRP и RU9QRP 24 очка;
за QSO с членами Клуба, работающи-
ми QRP в нестационарных условиях (все
"дроби") - 12 очков;
за QSO с членами Клуба, работающи-
ми QRP в стационарных условиях (из сво-
его постоянного QTH) - 6 очков.
Соискателям, работающим QRP в не-
стационарных условиях, количество оч-
ков удваивается. Соискателям, работа-
ющим QRPp в нестационарных услови-
ях, - утраивается. За выполнение условий
диплома только CW выдается специаль-
ная наклейка.
Связи засчитываются, начиная с 1 ав-
густа 2002 г. (день рождения Клуба). При
этом на момент проведения QSO корре-
спондент соискателя должен являться
членом Клуба RU-QRP.
Заявку можно высылать обычной или
электронной почтой. QSL-карточки при-
лагать не обязательно, поскольку мене-
джер по дипломам имеет возможность
запросить у членов Клуба подтверждение
заявленных связей. В заявке необходимо
указать данные используемой аппара-
туры и антенн, свои полные Ф.И.О. и
почтовый адрес.
Оплата диплома и пересылки - 4 IRC.
Адрес дипломного менеджера (для за-
явок и оплаты)- Панфилов Сергей Ивано-
вич, а/я 100-А, Москва, 115191, Россия.
DIPLOMA CIUDAD DE AGUADULCE
Диплом выдается радиолюбителям и на-
блюдателям всего мира за установле-
ние связей (наблюдений) со станциями
г. Агуадульсе, проведенные между 1 и
31 октября каждого года на КВ диапазо-
нах.
Для получения диплома необходимо
набрать 3 очка. Каждое QSO со станци-
ей из Агуадульсе дает 1 очко. Связь с
официальной станцией HP8LR, которая
работает 19 и 20 октября, дает 2 очка,
повторные связи с ней засчитываются
на разных диапазонах. QSO с одной и
той же станцией засчитываются на раз-
ных диапазонах при условии, что перерыв
между связями составил не менее 24 ч.
Заявка должна быть выслана не позд-
нее 31 декабря по адресу: Ligo Рапатеса
de Radioaficionados, HP8LR. P.O.Box: 008
Aguadulce. Panama.
DIPLOMA INTERNACIONAL HP Дип
лом выдается за проведение радиосвязей
с 9 радиолюбительскими районами Па-
намы. Недостающие районы, но не бо-
лее 3, можно заменить официальными
радиостанциями Панамы, позывные сиг-
налы от НР1LR до HP9LR. Стоимость дип-
лома - 6 IRC. Заявка высылается по адре-
су: Liga Рапатеса de Radioaficionados,
QSL Manager, Box 175, Panama 9A,
Panama.
~a -XGi,,. ; —
WAIA (WORKED ALL INDONESIA
AWARD) SWL-WAIA. Диплом выдает-
ся за проведение двусторонних радио-
связей (наблюдений) с радиостанциями
всех 10 радиолюбительских районов (с 1
по 0) согласно следующим правилам: DX
станции, находящиеся в других зонах,
кроме 28, должны провести по 2 QSO с
каждым районом, всего 20 QSL DX стан-
ции, находящиеся в 28 зоне, должны про-
вести по 3 QSO с каждым районом, все-
го 30 QSL Заявку (GCR-list) составляют в
алфавитном порядке префиксов, и с при-
ложением оплаты направляют по адре-
су: MR. М. MARUTO, YBOTK, P.O. BOX
1002, JAKARTA 10010, INDONESIA.
WTE (WORKED THE EQUATOR
AWARD) SWL-WTE Диплом выдается
за проведение двусторонних радиосвя-
зей (наблюдений) с радиостанциями
стран (по списку ARRL), находящихся на
линии экватора: С2, НС, НС8, НК, КН1
& КВ6, PP-PY, PYO (ST.PETER), S9 (SAO
ТОМЕ), ТЗО, Т31, Т32, TN, TR, YB5, YB7,
YB8,5Х, 5Z, 60,8Q, 9Q.
Диплом выдается в трех классах:
класс 1 - за проведение связей (на-
блюдений) с 15 странами;
класс 2 - за проведение связей (на-
блюдений) с 12 странами;
класс 3 - за проведение связей (на-
блюдений) с 8 странами.
rw
юллетень К В + У К В
U3
Для всех классов связи (наблюдения) с
YB5, YB7, YB8 являются обязательными.
Заявку (GCR-list) составляют в алфавит-
ном порядке префиксов и с приложени-
ем оплаты направляют по адресу: MR.
BEN S. SAMSU, YBOEBS, P.O. BOX 1002,
JAKARTA 10010, INDONESIA.
ZOETERMEER AWARD Диплом вы-
дается за установление радиосвязей (на-
блюдений) со станциями-членами VERON
Section Leeuws Vlaanderen Regio 47 (гол-
ландского региона R47) с 1 апреля
1982 г. Каждое QSO - 1 очко, с клубной
станцией PI4ZVL - 2 очка. Необходимо
набрать следующее количество очков:
на VHF - 10, на UHF - 5, на HF - 5.
GCR list и оплату в размере 10 IRCs на-
правлять по адресу: Afdelingsbestuur Afd.
Zeeuws Vlaanderen p/а E.F.L. de Wilde
PA3FCB, Jacob Jordaensstraat 64, NL-
4567DE Clinge, The Netherlands.
WORKED ALL PROVINCES Для полу-
чения диплома необходимо провести
QSO с 12 провинциями Голландии. Это:
Groningen - GR; Gelderland - GD;
Utrecht - UT; Friesland - FR; Flevoland -FL;
Noord Holland - NH; Drenthe - DR;
Noord Brabant - NB; Zuid Holland - ZH;
Overijssel - OV; Limburg - LB; Zeeland -
ZD. Недостающую провинцию можно
заменить QSO с клубной станцией
PI4VRZ/A и PI4CQP/A.
Стоимость диплома - 6 IRC. Заявку сле-
дует направлять по адресу: Award Man-
ager V.R.Z.A., Ben Horsthuis PAOHOR,
Frans Halsstraat 95,3781 EV Voorthuizen,
Netherlands.
WINDMILL AWARD Выдается за ус
тановление радиосвязей (наблюдений)
с 3 станциями-членами голландского от-
деления IPARC (International Police Asso-
ciation Radio Club). GCR list и оплату в
размере 5 IRC направлять по адресу:
Award Manager, Н.С.Н. Hopstaken
PA3FBW, Pieter Aertszstraat 71-3, 1073
SK Amsterdam, Netherlands.
57
PA 2'2006
s
s
zr
о
id
s
X
s
S
о
X
Ф
e;
ф
Власюк Николай Петрович
Родился в г. Шполо Черкасской обл. Радиотехникой увлекся со школьной скамьи и своим пер-
вым учителям Захарченко Ивану Федосеевичу и Дувингу Михаилу Федоровичу благодарен на
всю жизнь. В 1963 г. окончил Киевский электромеханический техникум железнодорожного транс-
порта, а в 1973 г. - вечернее отделение Киевского государственного университета им. Т.Г. Шев-
ченко по специальности "Радиофизика и электроника". 28 лет прослужил в войсках связи ВВС спе-
циалистом по проводной связи. После увольнения из армии увлекается ремонтом телевизион-
ной и компьютерной техники, а в последнее время - телефонией, информационными сетями и тех-
нологиями, что и отразилось в его статьях, опубликованных в журнале "Радюаматор". С издатель-
ством "Радюаматор" сотрудничает 5 лет. Член редколлегии журнала "Радюаматор" и внештат-
ный корреспондент издательства.
Тональный генератор и индуктивный щуп -
самые необходимые приборы
для специалистов информационных сетей
Потребность в таких приборах существовала давно, но толь-
© ко бурное развитие компьютерных и телефонных сетей подтолк-
3 нуло заграничных производителей к их выпуску. В них нет ниче-
х го сложного. Жаль, что отечественные производители в этом де-
ле бездействуют.
КОНСТРУКЦИИ
Комплект набора состоит из тонального генератора и индуктивно-
го щупа. Их главное назначение - отыскать бесконтактным спосо-
бом в толстом пучке кабелей или проводников конкретный кабель
или проводник, причем всю эту работу выполняет один человек.
Принцип работы комплекта показан рис. 1. Тональный генератор,
который генерирует электрические колебания в диапазоне наиболь-
шей чувствительности слуха человека (около 1000 Гц), подключается
к тестируемым проводам или кабелю. Вокруг проводников создается
переменное электромагнитное поле. Электрическая составляющая
поля зависит от величины напряжения в линии, а магнитная - оттока
в цепи. Ток в разомкнутой цепи минимален (существует только за счет
емкости между проводами), поэтому и магнитная составляющая поля
ничтожно мала.
Индуктивный щуп представляет собой обычный усилитель низкой ча-
стоты с установленным на его входе отрезком проводника (щупом) дли-
ной 3...4 см. Он предназначен для улавливания электрической со-
ставляющей поля вблизи линии, усиления слабого сигнала и воспро-
изведения его в виде звуковых колебаний в динамике. Чем ближе щуп
к проводнику, тем громче сигнал. Естественно, если щупом коснуться
тестируемой токопроводящей жилы, то сигнал в динамике будет слыш-
но максимально громко.
Подобные приборы работают с проводкой различного типа: это мо-
жет быть одиночный проводник или многопарный кабель связи, коак-
сиальный или силовой кабели, "витая пара" с экраном или без него. С
помощью таких приборов можно: проследить трассу прохождения те-
лефонной линии; найти нужную пару проводов на кроссе или в мно-
гопарном кабеле; в толстом пучке кабелей отыскать конкретный кабель
или витую пару; обнаружить место обрыва токопроводящий жилы.
Все это можно делать быстро, лишь приблизившись или прикоснувшись
щупом к изоляции искомой пары проводов или кабеля. Кроме того, ин-
дуктивным щупом можно проследить скрытую в стене трассу прохож-
дения электрокабеля или проводки радиоточки.
Подобных приборов на рынке представлено много, из них самые по-
пулярные - тональный генератор 77НР (рис.2) и индуктивный щуп
200ЕР[рм.З\ Эти приборы входят в набор тестовых приборов 701К
Он самый дешевый, а потому и популярный.
Технические данные тонального генератора 77НР
Источник питания.............батарейка 9 В типа "Крона"
Минимально допустимое напряжение питания.........4,5 В
Рабочие частоты генерации....................890/960 Гц
Уровень сигнала на нагрузке 600 Ом..............+7 дБм
Частота изменения рабочих частот............1,3 или 6 Гц
Генератор собран на плате размерами 25x55 мм на чип-элементах.
Стоимость тонального генератора 77НР - около 65 у.е.
Кроме своего основного назначения генератор позволяет опреде-
лить наличие шлейфа и полярность напряжения в подключенной линии,
а также служит источником питания (9 В) для телефонных трубок.
Назначение элементов управления генератора показано на рис.4,
а его принципиальная схема, составленная автором по монтажной схе-
ме, - на рис.5. Так как на монтажной схеме изготовители не обозна-
чили радиоэлементы, то автор сделал это самостоятельно.
Основу генератора составляет 14-выводная микросхема API 157. Ес-
ли на микросхему подать питание 9 В, т.е. перевести 3-позиционный
РА 2'2006
Место
переключатель SA 1 в положение TONE (рис.5), то микросхема ге-
нерирует сигналы двух частот - 890 и 960 Гц. Внутренний триггер
микросхемы коммутирует эти частоты на вывод 7 и далее на выход
прибора. Частота коммутации (1,3 или 6 Гц) зависит от положения
тумблера SA2. При его замкнутых контактах рабочие частоты ком-
мутируются с частотой 6 Гц и на выходе слышны в виде трели.
Именно по ней и находят искомую линию в пучке проводов.
Как же обеспечивается выполнение дополнительных функций?
Если переключатель SA1 установить в положение "CONT" (рис.6,а),
то в подключенной линии можно определить наличие шлейфа (ко-
роткого замыкания). При этом трехцветный светодиод HL2 светит
зеленым цветом. Кроме того, в том же положении SA1 батарейка
9 В может обеспечить питание двух монтерских телефонных трубок
(рис.6,6). Это позволяет монтерам поддерживать служебную связь
по линии. Если переключатель SA1 установить в среднее положе-
ние, то в подключенной телефонной линии можно определить по-
лярность напряжения (рис.6,в). При этом трехцветный светодиод
HL2 светится зеленым или красным цветом, а при наличии в линии
переменного напряжения - желтым цветом. Следует отметить, что
дополнительные возможности генератора на практике применя-
ют редко.
Генератор 77НР можно подключать к тестируемой
линии как через зажимы типа "крокодил", ток и че-
ЯЧ 1ООЦ
VD2.
SAf GB2 9 В
--Ю—{l-»
верный
ЬыЬод (х
7 J
Красный 3:
Ъыбад _ 5
------
1_
х
X
=Г
о
X
X
X
г
S
о
X
ф
е:
ф
н
Ф
3
X
X
ф
S
ф
а
G9
О
V
рез штекер RJ11. Если же линия с напряжением под-
ключена к выводам В-Y разъема RJ11 (рис.5), то
трехцветный светодиод HL1 покажет полярность это-
го напряжения.
Ремонт генератора 77/7Аначинаютс проверки на-
пряжения батарейки 9 В. Если оно в норме, то тес-
тером и внешним осмотром монтажной платы про-
веряют исправность токоведущих проводов и чип-эле-
ментов. Если осмотр не выявил повреждений, на-
пряжение питания на выводах 7 и 6 (8) микросхемы
АН 157 в норме, а генератор не работает, то повреж-
дена микросхема. Вероятность ее повреждения весь-
ма высока, так как, согласно прилагаемой инструк-
ции, генератор нельзя подключать к линии, в которой
имеется постоянное или переменное напряжение
более 50 В.
Это является серьезным недостатком данного ге-
нератора, поскольку на отечественных телефонных
линиях используются постоянное напряжение 60 В и
переменное вызывное напряжения 80 В. Сама же ми-
кросхема является дефицитной. Во всяком случае, ни
на рынке, ни в Интернете автор не нашел о ней ни-
каких сведений.
Отмечая недостатки генератора, следует учесть
I
I
I
I
I
еще три. Если короткая тестируемая линия на про-
тивоположном конце закорочена, то генератор ра-
ботать не будет. Следующий недостаток - отсутст-
вие четкой световой индикации включения или рабо-
ты генератора, в результате чего пользователи ча-
сто забывают его выключить, и батарейка быстро "са-
дится". Третий недостаток - отсутствие в генерато-
ре гнезда RJ45, куда можно было бы подключить
соответствующий штекер с кабелем "витая пара".
Альтернативный генератор, созданный автором
статьи, описан в [1]. Его внешний вид и усовершен-
ствованная схема показаны на рис.7,а, б. Он ли-
шен недостатков, присущих модели 77НР. Телефон-
ная линия с напряжением 60 В и вызывным напряже-
нием 80 В ему не страшна. Гарантия тому - разде-
лительный конденсатор емкостью 68 нФх250 В,
трансформатор и защитные стабилитроны VD1,
VD2. Питание генератора обеспечивает один эле-
мент АА напряжением 1,5 В.
Электронный блок - от часов-будильника южно-
азиатского производства. Таких часов на рынках
продается много, и стоят они около 1 у.е. Плату эле-
ктронного блока извлекают из часов и в нем ис-
пользуют выход для будильника. Чтобы при подаче пи-
тания электронный блок постоянно генерировал то-
нальные посылки, на плате запаивают перемычку, со-
единяя ее с первичной обмоткой трансформатора
(рис.7,6).
В работающем генераторе ультраяркий свето-
диод HL мигает в такт с тональными посылками эле-
КОНСТРУКЦИИ
59
РА 2'2006
Тона льны й тенор атор
SW
х
X
3"
о
X
X
X
S
S
о
X
ф
ф
ь
ф
2
X
X
ф
S
ф
Q.
п
о
1,5 В
Светодиод-
индикатор,
питания
Электронный
Елок от
будильника
R, 3+1 О к |
Выкод для будильника
б
Гнездо RUI
68л 250В\
Тестируемая
Пиния
Место
установки
“KRONE” 9 В
Светодиод-
индикатор
Контакты для
подключения
внешней
телефонной
трубки
Кнопка
включения
питания
КОНСТРУКЦИИ
стройного блока, напоминая пользователю о том, что генератор
работает. Этим исключается возможность невыключения генера-
тора по окончании работы.
Подключение генератора к тестируемой линии обеспечивает-
ся через отдельный кабель-переходник, имеющий с одной сторо-
ны штекер RJ11, а с другой - "крокодилы". С витой парой тональ-
ный генератор стыкуют через компьютерную розетку, имеющую
гнезда RJ45 и RJ 11.
Трансформатор намотан на Ш-образном ферритовом сердеч-
нике с магнитной проницаемостью 2000. Соотношение витков
первичной и вторичной обмоток 1:4. Первичная обмотка имеет
35-40 витков, вторичная - 140-160 витков. Провод типа ПЭВ
0,21, можно применить и более толстый.
Индуктивный щуп 200ЕР (рис.З) стоит чуть больше 100 у.е. Для
его питания используется батарейка на 9 В типа "Крона", которой
хватает на 50 ч работы. Коэффициент усиления - 26 дБ. В состав
комплекта входят два съемных щупа: один из металла, другой из то-
копроводящей пластмассы, имеющей сопротивление более 300 Ом.
Индуктивный щуп работает с тональными генераторами любого ти-
па.
Назначение внешних элементов индуктивного щупа показано на
рис.8, а принципиальная схема, срисованная автором с монтаж-
ной платы, - на рис.9. Автором обозначены и радиоэлементы
принципиальной схемы, так как изготовители на монтажной пла-
те этого не сделали. Все детали монтажной платы представляют со-
бой чип-элементы.
Работает щуп следующим образом. При нажатии кнопки с воз-
вратом SA1 открывается транзистор-ключ VT2, который подает пи-
тание +9 В на микросхему DA1 (выводы 6, 7 и 1) и на входной
Регулятор
громкости
транзистор VT1. ЭДС, наведенная в щупе, через R1 поступает на
базу VT1, где усиливается и через переменный резистор (регуля-
тор громкости) VR4 и элементы С2, R5 подается на вход микросхе-
мы DA1. Микросхема представляет собой усилитель мощности
НЧ типа МС34119. Ее нагрузкой является динамик ВА. Так как пи-
тание микросхемы осуществляется через светодиод HL1, то при уси-
лении микросхемой импульсного сигнала светодиод мигает в такт
с этим сигналом, что позволяет визуально наблюдать сигнал.
В шумных помещениях, где прослушивать сигнал на встроен-
ный динамик не представляется возможным, к индуктивному щупу
(к выводам 1, 2) можно подключить телефонную трубку. В этом
случае схема индуктивного щупа включается автоматически без на-
жатия кнопки SA1, поскольку напряжение +9 В через телефонную
трубку подается на коллектор VT4, что приводит к открытию тран-
зисторов VT3 и VT2 и подаче +9 В на микросхему и VT1.
Ремонт индуктивного щупо АШААначинают с проверки исправ-
ности батарейки 9 В и внешнего осмотра монтажной платы. Осо-
бое внимание следует обратить на отсутствие трещин в чип-эле-
ментах, которые могут появиться при падении индуктивного щупа.
Далее, при отсутствии видимых повреждений, тестером следует про-
верить исправность: кнопки SA1, транзисторов VT2, VT1, динами-
ка ВА, электролитических конденсаторов С4, С6-С10 и резисто-
ров обвязки. При их исправности нужно заменить микросхему
DA1.
К недостаткам индуктивного щупа 200ЕР следует отнести его вы-
60
Hit
VT1
2У5О86
Шуп Pi
1,Ом
R2
1,5м
С1
Рз
Ч2Ор
1,ОЯ
СЗ
~Г5п
ЕД-0500К
0,2v/l
16 Огл
^С2 R5
15П 'Юк
+ Сч
-*-/66
Т>Н1
8
7
6
5
вС85ОВ
VIZ (2К29О7)
91К ~ IOOmk
№ 1,5к
2
3
Ч
А6|---&Ок
R1D
3,9к
MD1
Ы1Ч8.
±=1ОО МК
16 В
' С7
±=1мк
+ 5ОВ
с5 1 \1Чп
2Н39ОЧ
С9
16В
vrv
2TJ3904
R11
680к
СВ
~1Он*
16В
_Т_5Л
-<3"
Телер.
трубка
СЮ
Ч,7мк
16В
РА 2'2006
V77
3±GB1
рис. 10
Короткое
Участок *2
без УМ поля
Участок и!
с нормальным
уроЬнем ЭМ поля
Обрыв
а>
Е
а>
Ql
ей
О
Тональный
генератор
М» .........---!------
1 1 Телефонная, линия
‘ ' 1
I , <—<—г"
рис. 12
Обрыв
РТС
сокую стоимость - чуть больше 100 у. е.
Если вы решили самостоятельно изготовить подобный индук-
тивный щуп, то его схему можно значительно упростить (рис. 10).
Транзистор VT1 (2N5086) можно попробовать заменить полевым
транзистором, например, КП 103. При этом необходимо увели-
чить сопротивление резисторов R2, R3 в 10 раз или вовсе от них
отказаться. Полевые транзисторы обладают замечательным свой-
ством: при воздействии на их затвор электрической составляющей
электромагнитного поля они изменяют проводимость между выво-
дами сток-исток. По мнению автора, применение в качестве VT1
полевого транзистора более эффективно - поэкспериментируйте.
Альтернативный "индуктивный щуп", которым автор пользуется
уже много лет, предедьно прост (рис. 11). Он содержит только
один полевой транзистор. Полярность 9-вольтовой батареи зна-
чения не имеет. Телефонный капсюль ТК (можно использовать и на-
ушники) с сопротивлением обмоток 200...2000 Ом. Несмотря на
свою простоту, он выполняет все функции индуктивного щупа
200ЕР.
Эксплуатируя подобные приборы, автор может поделиться сво-
им опытом и дать рекомендации, которых нет в инструкциях тесто-
вого набора 701 К. Все рекомендации связаны с поиском кабеля
или пары проводников, а также обнаружения в них повреждений.
1. Если тестируемый кабель имеет экран (FTP, коаксиальный ка-
бель), то генератор следует подключить одним проводом к экрану,
а другим - к внутренней жиле.
2. При тестировании кабеля "витая пара" (без экрана) генера-
тор желательно подать по возможно большему количеству жил, на-
пример, один провод генератора
подключить к одной половине жил (соеди-
ненных вместе), а второй провод - к ос-
тальным проводам.
3. Если вы выдали генератор по кабелю
"витая пара" и он оказался внутри толсто-
го пучка подобных кабелей, то они будут
экранировать его, и в индуктивном щупе вы
можете не услышать никакого сигнала. В
этом случае щуп следует вставлять подаль-
ше во внутрь пучка и с разных сторон.
S
S
г
4. Закорачивать тестируемою линию на
противоположном конце нельзя, так как
описанный генератор модели 77НР ра-
ботать не будет, и в индуктивном щупе вы
ничего не услышите.
5. Если все же тестируемая линия оказа-
лась закороченной, в том числе, может
быть и внутри кабеля (рис. 12,а), то гене-
ратор следует подключить одним проводом
к закороченной линии, а вторым - к "зем-
ле" (корпусу кросса).
6. Если тестируемая линия имеет обрыв
(рис. 12,6), то место обрыва легко найти,
подключив заземление на противополож-
ном конце к обоим проводам. В этом слу-
чае участок от места обрыва до места
подключения заземления не будет излу-
чать. Проводя индуктивным щупом вдоль
линии, вы легко обнаружите место обры-
ва по резкому падению уровня излучения.
Поэкспериментируйте на кабеле типа "лап-
ша" (ТРП 2x1).
7. Таким же способом можно обнару-
жить место обрыва и в телефонной линии
(рис. 12,в), но заземлять линию на проти-
воположном конце нет необходимости,
эта линия одним проводом заземлена по пита-
поскольку на АТС
нию.
8. Индуктивным щупом можно проследить и трассу скрытой в сте-
не электропроводки. Применять тональный генератор в этом слу-
чае нет необходимости, так как фазный провод создает мощное
электрическое поле частотой 50 Гц.
Анализируя подобные приборы, представленные производите-
лями на рынке, можно удивляться, как изобретательно они выка-
чивают деньги из потребителей. В одном и том же генераторе они
устанавливают различные корпусы и разъемы и таким образом со-
здают узконаправленные приборы: "для телефонных линий", "для
витой пары", "для коаксиального кабеля", "для кабельного телеви-
дения" и т.д., продавая их под разными моделями и по явно завы-
шенным ценам. Так, самый дешевый комплект тестовых приборов
701К стоит около 165 у.е., что сопоставимо со стоимостью теле-
визора. А ведь там деталей и работы раз в 10 меньше, чем в теле-
визоре. Приобретение же всего комплекта подобных узконаправ-
ленных приборов потребителю обойдется около 1 000 у.е.
Какой же выход? Если вы купили вышеописанный набор 701 К,
имеющий выходы для телефонных линий, то самостоятельно изго-
товьте к нему переходники, чтобы можно было подключать генера-
тор и к витой паре, и к коаксиальному кабелю.
Литература
1. Власюк Н.П. Генератор телефониста//Радюаматор. - 2002. -
№9. - С.52-53.
61
РА 2'2006
X
X
J
о
X
X
X
s
S
о
Михеев Николай Васильевич
Родился в 1948 г. В 1972 г. окончил радиотехнический факультет Новосибирского электротех-
нического института. По 1997 г. занимался разработкой, испытаниями, производством и эксплу-
атацией средств систем противовоздушной обороны. С 1998 г. по 2003 г. работал редактором
отдела "Аудио-видео" журнала "Радюаматор", главным редактором журнала "Конструктор". В
2003-2004 гг. - научный редактор журнала "Сети и бизнес". В настоящее время работает заме-
стителем главного редактора журнала "Формула звука" (FOR'Z). Хобби - книги, горный туризм.
WiMAX - новый уровень
беспроводных коммуникаций
X
ф
X
ф
ф
2
х
X
ф
S
ф
о.
m
О
и
Н.В. Михеев, г Киев
ш
ш
62
Изначально беспроводные технологии -это средство, ко-
торое способно обеспечить доступ в Интернет из тех райо-
нов, где разворачивание традиционной проводной инфра-
структуры либо слишком дорого, либо слишком сложно.
Средство беспроводного доступа строятся сегодня на базе
технологий Wi-Fi (уже достаточно хорошо известной) и WiMAX
- нового средства (по крайней мере у нас) для построения
беспроводных сетей.
Технология WiMAX основана на базе стандартов IEEE
802.16, которые описывают набор радиоинтерфейсов для
беспроводных сетей, прежде всего, масштаба города (MAN -
Metropolitan Area Networks). Она обеспечивает широкопо-
лосную связь в канале, радиус которого может достигать
50 км, кок в условиях прямой видимости базовой станции, так
и вне ее. Пропускной способности соединения до 75 Мб/с
достаточно, чтобы одновременно поддерживать сотни домаш-
них и корпоративных пользователей.
Что такое WiMAX?
Базовый стандарт 802.16 и радиоинтерфейс, который на-
зывается WirelessMAN, положили начало широкому разви-
тию индустрии фиксированных широкополосных беспровод-
ных сетей доступа FBWA (Fixed Broadband Wireless Access) и
распространению этой технологии во всем мире. Но, как
показывает история, одобрение стандарта компетентными
организациями не всегда приводит к принятию технологии це-
левым рынком. Для этого необходимо, чтобы продукты были
сертифицированы на их соответствие стандарту, а затем
протестированы на взаимодействие. Последнее означает, что
конечный пользователь может купить устройство с необхо-
димыми ему характеристиками у того производителя, кото-
рый ему нравится, и быть уверенным, что оно совместимо с
другими сертифицированными продуктами. IEEE подобной де-
ятельностью не занимается, предоставляя ее индустрии. В слу-
чае семейства стандартов 802.11 такую роль играет Wi-Fi
Alliance. Для группы стандартов 802.16 эти функции выпол-
няет Worldwide Interoperability for Microwave Access Forum,
сокращенно WiMAX Forum. Поэто-
му часто по аналогии с тем, как сети
WLAN 802.11 называют Wi-Fi, для
сетей WMAN 802.16 используют на-
звание WiMAX. Участниками WiMAX
Forum являются более 200 компаний
и организаций, среди которых теле-
коммуникационные компании, сер-
вис-провайдеры и производители
оборудования (Intel, Motorola, Erics-
son, At&T, Fujitsu, Alvarion и др.)
Рассмотрим несколько детальнее
особенности этой технологии. Нача-
ло разработки стандарта 802.16 -
август 1998 г., когда состоялась
встреча, организованная Националь-
ным институтом стандартов и технологий США (NIST). Ини-
циатива получила положительную оценку группы IEEE 802, и
уже в 2001 г. был одобрен вариант, предусматривающий ра-
диоинтерфейс сетей широкополосного беспроводного досту-
па, которые, как предполагалось, должны будут иметь архи-
тектуру точка-многоточка и работать на частотах в диапа-
зоне от 10 до 66 ГГц.
В декабре 2001 г. был анонсирован протокол 802.16. Он
предусматривает беспроводную связь в диапазоне 10...66 ГГц
на расстояние до 5 км в канале шириной до 28 МГц с про-
пускной способностью до 134 Мбит/с. Кроме очевидного не-
достатка ~ работы только в зоне прямой видимости - стан-
дарт предполагал использование частот, которые свободны
далеко не во всех странах (требуется лицензирование час-
тотного диапазона). Кроме того, в стандарте не было ника-
ких рекомендаций по его совместимости с другими американ-
скими стандартами широкополосной связи и не использова-
лись достижения аналогичного европейского стандарта
HiperMAN. Поэтому проект дополнили поправкой 802.16а,
которая напоминает список "замеченных опечаток" к специ-
фикации 802.16. Одним из основных преимуществ стандар-
та 802.16а стало то, что он расширил используемый спектр
в область низких частот, включив в него полосу 2...11 ГГц и
обеспечив пользователю возможность отказаться от обя-
зательной прямой видимости между приемником и передат-
чиком.
Стандарт802.16а был одобрен в январе 2003 г. как спе-
цификация, опираясь на которую операторы получили воз-
можность предоставить широкополосный беспроводной до-
ступ как корпоративным заказчикам, так и индивидуальным
пользователям. Стандарт описывает радиоинтерфейс NLOS
(Non-Line-of-Sight) в диапазоне частот 2...11 ГГц для канала
передачи данных с теми же характеристиками, что и в стан-
дарте 802.16, который не требует прямой видимости между
терминалом пользователя и базовой станцией и способен
поддерживать на одной базовой станции множество абонен-
РА 2'2006
Версии стандартов группы 802.16 802.1бе 802.16-2004 802.16а
Зона покрытия 2...5 км До 50 км 2...5 км
Ширина канала От 1,5 до 20 МГц От 1,5 до 20 МГц 20, 25, 28 МГц
Мобильность Допускается Допускается Не предусмотрена
Скорость передачи данных До 15 Мбит/с в канале шириной 5 МГц До 75 Мбит/с в канале шириной 20 МГц До 134 Мбит/с в канале шириной 28 МГц
Прямая видимость Необязательна Не обязательна Обязательна
Участки частотного спектра До 6 ГГц 2... 11 ГГц 10...66 ГГц
тов. Опирающаяся на этот
стандарт технология фикси-
рованных беспроводных се-
тей масштаба города (Wire-
lessMAN), стала беспровод-
ной альтернативой некото-
рым решениям широкопо-
лосного доступа для "по-
следней мили" - кабелю,
xDSL и каналам Т1/Е1. Та-
кие сети могут применяться также в качестве дополнительной
технологии для подсоединения к Интернету точек доступа
стандарта 802.11.
Следующая версия стандарта - 802.16d (ее называли
еще a-D) была ратифицирована также в 2003 г. и должна бы-
ла заменить стандарт 802.16а. Она принята окончательно
в 2004 г. как стандарт802.16-2004, и именно его имеют
в виду сейчас, когда говорят о WiMAX. Этот стандарт пред-
полагает передачу данных в канале шириной 20 МГц с не-
сколько меньшей максимальной пропускной способностью
- до 75 Мбит/с - на расстояние до 50 км (типичный радиус
действия соты составляет 2... 10 км) в диапазоне 2...11 ГГц. Та-
кие расстояния уже однозначно предполагают возможность
работы вне зоны прямой видимости, открывая стандарту
возможность работы в условиях городской застройки.
Наконец, стандарт 802. Jбе семейства предусматривает
поддержку мобильных устройств, движущихся со скоростью
до 120 км/ч (в автомобиле или поезде). Применение в мобиль-
ных устройствах, конечно, накладывает жесткие рамки на
энергопотребление и тепловыделение контроллеров, поэто-
му возможности протокола 802.1 бе несколько ограничены
по сравнению с 802.16-2004 (802.16d). Так, дальность свя-
зи в канале шириной 5 МГц с пропускной способностью до
15 Мб/с должна быть до 5 км. Основные характеристики стан-
дартов группы 802.16 приведены в таблице.
Пропускной способности одного канала WiMAX хватает
для организации нескольких высокоскоростных подключе-
ний (ведь, до сих пор во многих организациях используются
10 Мбит сети). Таким образом, при подсоединении удален-
ного филиала, например, на каждом канале до десяти сотруд-
ников смогут одновременно комфортно работать в сети.
Доступ на базе WiMAX
Семейство стандартов 802.16 предполагает две модели
применения: пользователь с фиксированным рабочим мес-
том (fixed) и с нефиксированным (portable) - мобильный поль-
зователь.
Специфика-
ция 802.16-2004
регламентирует
фиксированный
доступ. Она
предусматрива-
ет использова-
ние антенн, мон-
тируемых на
мачтах или кры-
шах зданий на-
подобие таре-
лок спутниково-
го телевидения.
Антенны можно
устанавливать и
внутри зданий,
однако в этих
случаях связь не
будет столь на-
дежной. Обору-
дование выпус-
кается для диа-
пазонов частот
2,5; 3,5 и 5,8 ГГц. Стандарт для мобильных пользователей
802.1 бе является дополнением к основному стандарту 802.16
2004. Он предусматривает адаптер для прямого подключе-
ния к сети WiMAX.
Управление доступом к среде передачи осуществляется на
основе технологии множественного доступа с разделением
по ортогональным частотам OFDMA (Orthogonal Frequency
Division Multiple Access). Она похожа на мультиплексирова-
ние с разделением по ортогональным частотам (OFDM), ко-
торое применяется в сетях Wi-Fi, тем, что также делит несу-
щую на множество поднесущих. Однако OFDMA дополни-
тельно группирует поднесущие в подканалы. Один клиент мо-
жет для передачи данных занять все подканалы внутри диа-
пазона, или каждый из множества клиентов использует при
передаче часть от всего количества подканалов.
В противоположность доступу к среде на конкурентной
основе, используемому 802.11, WiMAX опирается на метод
типа "запрос-предоставление", что исключает коллизии (сбои
за счет наложения информационных пакетов друг на друга)
и позволяет более эффективно использовать частотный ди-
апазон. Сети WiMAX могут поддерживать большее количе-
ство соединений и предоставлять необходимый уровень ка-
чества обслуживания (QoS - Quality of Service). Сегодня яче-
истые сети Wi-Fi обеспечивают большую мобильность, тог-
да как сети WiMAX являются предпочтительнее в качестве
дальнодействующего обратного канала и беспроводной
"последней мили". Однако, как всегда, лучшее решение - ком-
бинация этих двух технологий.
Управление доступом к среде передачи
Стандарт IEEE 802.16 задумывался таким образом, чтобы
развиваться как набор радиоинтерфейсов, базирующихся на
общем протоколе управления доступом к среде передачи
MAC (Medium Access Control), который поддерживает и Wi-
Fi, но со спецификациями физического уровня, зависящими
от используемой части спектра и связанных с ним правил ли-
цензирования. Протокол МАС-уровня поддерживает доступ
в сетях с топологией "точка-многоточка", обеспечивая высо-
кую скорость передачи информации как в восходящем пото-
ке (от абонента к базовой станции), так и в нисходящем.
Сервисы, которые нужны конечным пользователям, разли-
чаются по своей природе. Они включают передачу голоса и
данных с традиционным мультиплексированием с разделени-
ем по времени TDM (Time Division Multiplexing), подсоедине-
ние к IP-сетям, передачу голоса поверх IP (VoIP). Чтобы под-
держивать это многообразие сервисов, протокол МАС-уров-
ня должен уметь справляться как с непрерывным, так и с
пульсирующим режимами передачи. Дополнительно пользо-
вателю должен обеспечиваться необходимый уровень ка-
чества обслуживания QoS в зависимости от типа трафика.
Наряду с решением основных задач по распределению по-
лосы пропускания и транспортировке данных протокол
802.16 включает также подуровень безопасности, осуществ-
ляющий аутентификацию пользователя при доступе к сети и
установлении соединения. Он выполняет такие функции, как
обмен ключами и шифрование для сохранения конфиденци-
альности информации.
Физический уровень
Как уже упоминалось выше, протокол физического уров-
ня предусматривает передачу данных в высокочастотном
(10...66 ГГц) и низкочастотном (2... 11 ГГц) диапазонах. Высо-
X
X
.яг
S
?
о
X
ф
с
ф
ф
2
X
X
ф
S
ф
а.
Ей
О
W
ш
х
63
РА 2'2006
X
X
=г
о
X
X
X
S
S
о
*
ф
R
Ф
Ф
3
х
х
ф
S
ф
о.
п
О
и
кочастотный диапазон предполагает прямую видимость?*
между антеннами станций. При разработке физического
уровня для низкочастотного диапазона учитывалась необ-
ходимость обеспечения функционирования при отсутст-
вии прямой видимости между антеннами базовых и абонент-
ских станций. Предполагалось, что основная масса або-
нентских станций будет располагаться в жилых домах, и вы-
сота крыши может оказаться недостаточной для беспре-
пятственного визирования антенны базовой станции, на-
пример, из-за экранировки деревьями.
Данные, передаваемые через радиоинтерфейс как к
абоненту, так и от него, представляют собой последова-
тельность МАС-кадров, которые состоят из трех секций: за-
головка с управляющей информацией и адресами, полез-
ных данных и контрольной последовательности (суммы).
Физический уровень протокола 802.16 поддерживает
различные структуры для каналов нисходящих "точка-мно-
готочка" и восходящих "многоточка-точка". Для доступа к
Ш
восходящему каналу применяется схема множественного
доступа с разделением по времени TDMA (Time Division Mul-
tiple Access), расширенная техникой предоставления полосы
пропускания по запросу DAMA (Demand Assignment Multiple
Access). Это позволяет лучше использовать возможности се-
ти при постоянно изменяющихся потребностях абонентов. Для
нисходящего потока стандарт устанавливает два режима
работы: один (режим А) предназначен для поддержки не-
прерывных потоков данных (аудио, видео), второй (режим В)
- для потоков с переменной интенсивностью (1Р-пакеты).
Как упоминалось выше, главным отличием поправки
802.16а от основной версии 802.16 является полоса частот
2...11 ГГц. Это позволяет в случаях неустойчивой связи на вы-
соких частотах переходить на более низкие и осуществлять
обмен данными без прямой видимости между антеннами
абонента и базовой станции. Поэтому стандарт 802.16а
потребовал ряда изменений в протоколе физического уров-
ня для решения этих задач. Этот "дополненный" (802.16а)
стандарт позволяет также разворачивать сети WiMAX с раз-
личной пропускной способностью каналов, учитывая, что
доступность спектра будет различаться не только от страны
к стране, но и от одного сегмента рынка к другому. Введение
частотного и временного разделения каналов - еще один шаг
к международному признанию новой технологии.
Стандарт 802.16а вносит улучшения и на уровне управле-
ния доступом к среде передачи (МАС), предполагая наличие
протокола обмена TDMA также между базовой станцией и
абонентским терминалом (для доступа к нисходящему кана-
лу). Такое интеллектуальное регулирование доступа пользо-
вателя к ресурсам сети позволяет гибко распределять доступ-
ный ресурс в зависимости от типа передачи и, как следствие,
более надежно поддерживать услуги передачи речи и ви-
ш
64
део.
Из двух схем мультиплексирования - CDMA (разделение
по кодам) и OFDM (разделение по ортогональным часто-
там) - предпочтение было отдано OFDM, которая обеспе-
чивает высокий уровень спектральной эффективности. На
физическом уровне протокол 802.16а обеспечивается и
масштабированием пропускной способности канала в зави-
симости от ширины частотного диапазона, выделенного для
технологии WiMAX. Предусмотрено использование частот-
ного диапазона шириной 1,5; 5,0; 10 и 20 МГц.
Связь вне зоны прямой видимости обеспечил переход на
системы адаптируемых антенн (AAS), которые конфигуриру-
ют сигнал по мощности и направлению. В такой системе
взаимодействие излучающих антенн рассчитывается с уче-
том законов интерференции электромагнитных волн. Этот
подход позволяет обеспечить одинаковым по мощности сиг-
налом абонентов, находящихся вокруг антенны, что важно
в случае обслуживания базовой станцией равноправных
абонентов.
Другой подход - применение набора вариантов антенн с
использованием технологии ^ШО^^ШрЫприПИитр
Output), повышающей надежность и скорость связи. При на-
личии нескольких передающих и приемных антенн техноло-
гия MIMO позволяет разделить информационные потоки
между ними. В результате увеличивается количество путей,
по которым может распространяться сигнал. Например, с двух
передающих антенн на две приемные сигнал может быть
послан четырьмя способами. Применение технологии MIMO
позволяет увеличить скорость передачи данных в использу-
емом диапазоне частот или, сохраняя скорость передачи
данных, расширить диапазон, что повышает надежность свя-
зи.
Среди преимуществ физического уровня стандарта 802.16а
следует отметить возможности управления характеристика-
ми канала: гибкий выбор его ширины, адаптивные способы
пакетной передачи, прямое исправление ошибок совмест-
но со схемой кодирования Рида-Соломона, динамическое вы-
деление частоты DFS с целью минимизации интерференции
при распространении радиоволн, пространственно-вре-
менное кодирование STC для улучшения приема в случае
глубокого замирания сигнала.
Из всех упомянутых особенностей, которые входят в пере-
чень обязательных требований для широкополосного беспро-
водного доступа, гибкий выбор ширины полосы канала на-
иболее существенен для обеспечения всеобщего призна-
ния стандарта. Это связано с тем, что подход к лицензиро-
ванию радиочастотного спектра изменяется от страны к
стране. Когда необходимый спектр частот нужно лицензиро-
вать, оператор должен платить за каждый мегагерц. К при-
меру, если оплачен канал общей шириной 14 МГц, то опе-
ратору невыгодно иметь каналы связи шириной по 6 МГц, по-
скольку теряется 2 МГц спектра. В этом случае более удоб-
ной является система, которая позволяет использовать кана-
лы шириной 7; 3,5 или даже 1,75 МГц.
WiMAX и Wi-Fi
Протокол WiMAX предназначен для беспроводной связи
на большие расстояниях. Таким образом, если Wi-Fi - это
средство местной связи, то WiMAX предлагает решение
проблемы "последней мили". Не следует противопоставлять
WiMAX и Wi-Fi - пусть эти две беспроводные технологии в чем-
то перекрываются, но предназначены они для совершенно
разных сегментов рынка, и наоборот, могут дополнять друг
друга. Например, сети типа 802.16 могут частично взять на
себя функции поддержки инфраструктуры и заменить реше-
ния "последней мили" (кабельные/Й51-модемы или канало-
образующее оборудование Т1 /Е1), традиционно применя-
емые для организации точек ввода широкополосного трафи-
ка в небольшие сети стандарта 802.11.
Подчеркнем некоторые наиболее существенные разли-
чия между стандартом 802.16а и стандартами семейства
802.11 х. Прежде всего, у WiMAX более интеллектуальный фи-
зический уровень. Важной особенностью этой технологии яв-
ляется возможность выбора ширины полосы пропускания
канала как способ увеличения емкости соты по мере роста
РА 2'2006
сети. Стандарт предусматривает выбор ширины канала с ша-
гом от 1,75 до 20 МГц со множеством промежуточных вари-
антов. Дополнительными инструментами физического уров-
ня для повышения эффективности использования радиоспе-
ктра служат оценка качества канала и автоматическое уп-
равление мощностью сигнала. Операторы могут перераспре-
делять спектр по мере роста числа абонентов.
Устройства 802.11 требуют полосы по крайней мере
20 МГц для каждого канала (22 МГц в диапазоне частот 2,4
ГГц для стандарта 802.11b) и оперируют только в диапазо-
нах частот 2,4 и 5 ГГц. Далее, механизм управления доступом
к среде передачи в таких устройствах базируется на прото-
коле CSMA/CA (Carrier Sense Multiple Access/Collision Avoid-
ance) - множественный доступ с определением несущей и пре-
дотвращением коллизий (наложений информационных паке-
тов друг на друга). Этот механизм плохо масштабируется. Ана-
логично проводной сети Ethernet увеличение числа одно-
временно работающих пользователей влечет экспоненциаль-
ное уменьшение эффективной полосы пропускания канала.
В отличие от этого МАС-уровень в стандарте 802.16а спо-
собен без уменьшения пропускной способности обслуживать
множество пользователей.
Несмотря на то что стандарты 802.11 а и 802.11 g исполь-
зуют для мультиплексирования тот же метод OFDM, что и
802.16а, реализованы они по-разному. Это и не столь жест-
кие требования по ограничению мощности сигнала позволя-
ет WiMAX достигать радиуса действия в несколько десятков
километров при пропускной способности до 70 Мб/с в од-
ном радиочастотном канале. Безусловно, эти две беспровод-
ные технологии предназначены для совершенно разных сег-
ментов рынка и являются дополнительными.
Что касается конкуренции между Wi-Fi и WiMAX, то они бу-
дут долгое время сосуществовать. Стандарт 802.16 отлича-
ется от 802.11 лучшей масштабируемостью и возможностью
использования политик обслуживания. При построении гло-
бальных систем указанные два фактора склонят заказчика к
WiMAX, который обеспечивает лучшую управляемость сети.
Но стандарт 802.16 в ближайшее время не помешает раз-
витию Wi-Fi, так как, будучи предназначенным для связи на
большие расстояния, проигрывает по энергопотреблению.
Wi-Fi, существующий сегодня не только как технология "го-
рячих точек", но и как решение последней мили, также про-
кладывает путь для завтрашнего победного марша WiMAX.
Вероятно, в ближайшем будущем WiMAX сменит свой статус,
и из транспортного партнера Wi-Fi превратится в его возмож-
ную альтернативу.
WiMAX - это более современная и коммерчески жизнеспо-
собная модификация уже испытанной технологии, новый ви-
ток развития широкополосной связи. Новый стандарт отли-
чается от Wi-Fi способностью еще быстрее завоевать рынок
- ведь WiMAX с самого начала предусматривает примене-
ние открытых стандартов и обеспечение совместимости обо-
рудования различных поставщиков. Именно этого так долго
добивался Wi-Fi, что, несомненно, задержало момент его при-
знания рынком. Хотя WiMAX - это не усовершенствованная
версия Wi-Fi, но и родства их никто не скрывает. Даже имя для
нового стандарта очень похоже на то, что уже имеет непло-
хую репутацию, оно напоминает о Wi-Fi, но обещает нечто
большее - нечто новое и улучшенное.
Применение и WiMAX-проекты
На сегодня предполагается применение WiMAX для под-
ключения к Интернету удаленных офисов и домашних поль-
зователей, нуждающихся в скоростном Интернете, а также
подсоединения точек общественного доступа Wi-Fi. Но при-
менение стационарных приемников - только первый шаг.
Затем предполагается покрыть значительные области зона-
ми доступа через WiMAX, использовать которые смогут не
только стационарные, но и мобильные пользователи. Далее
должны появиться полностью мобильные решения, вплоть
до встраиваемых в КПК. Ожидается, что где-то к 2007 году
WiMAX будет входить в базовую комплектацию оконечных ус-
тройств - настольных, портативных и карманных компьюте-
ров, так же, как это делается сегодня с Wi-Fi и Bluetooth. Это
позволит довести услуги широкополосного доступа до каж-
дого пользователя - в доме, в офисе, в дороге.
Пилотный проект по развертыванию первой в мире зоны
доступа WiMAX компания Intel вместе с компаниями Siemens
Business Services и Alvarion осуществила в 2004 г.в округе Хью-
стон штата Джорджия (городок Уорнер-Робинс, располо-
женный в 120 милях к югу от Атланты). Одна базовая стан-
ция на вышке (рис.1) покрывает половину округа - площадь
около 200 квадратных миль.
Первый в Европе проект на pre-WiMAX (стандарт 802.16)
реализован в России компанией "ОйлТелеком". Для компа-
нии "УдмуртНефть", которая является структурным подраз-
делением ТНК-ВР, в крупнейших городах Удмуртии и на неф-
тяных месторождениях установлено восемь базовых станций.
Они работают в диапазоне 3,4...3,8 ГГц, разнесены на 35...40
км и обслуживают в каждом секторе до 10 тыс. человек. Сеть
покрывает достаточно большую территорию и обеспечива-
ет пользователей различными цифровыми сервисами.
Основными предпосылками для внедрения новой техноло-
гии в Украине являются:
недостаточно развитая инфраструктура связи;
уровень экономики (оптоволоконные линии связи очень
дороги для массового развертывания);
беспроводная связь развивается быстрее традиционной
проводной и способна решить проблему "цифрового нера-
венства" в стране.
10 ноября 2005 г. в Киеве была запущена в коммерческую
эксплуатацию первая в странах СНГ сеть беспроводного
широкополосного доступа в Интернет на основе технологии
WiMAX. На рис.2 показано антенное оборудование базо-
вой станции. Компания "Украинские новейшие технологии"
начала предоставлять услуги беспроводного широкополос-
ного доступа с использованием клиентских устройств, пост-
роенных на основе микросхем Intel PRO/Wireless 5116 с
поддержкой WiMAX. Предоставляемые услуги представляют
собой фиксированный беспроводный доступ к сети Интернет
на базе технологии WiMAX. Они предлагаются компаниям
и частным лицам, которые находятся в районах с плохо раз-
витой или устаревшей кабельной инфраструктурой.
Осуществлен проект и для мобильных пользователей. Ком-
пания Venturi Automobiles (изготовитель спортивных машин
из Монако) выпустила модель первого в мире электромоби-
ля спортивного типа под названием Fetish, что в переводе оз-
начает "кумир" (рис.З). Машина работает от аккумулятор-
ных литиевых батарей, и до 100 км/ч новое чудо автомоби-
лестроения разгоняется за 4,5 с. Venturi Fetish оборудована
устройством беспроводного доступа стандарта 802.16 (pre-
WiMAX). По каналу беспроводной связи вся информация о
работе аккумуляторных батарей: температура, уровень раз-
ряда и т.п., передается водителю, где бы он ни находился. По-
ка эта технология может использоваться только в стацио-
нарном положении автомобиля, но с принятием стандарта
802.1 бе станет возможным использование мобильного
WiMAX.
Предпосылкой для широкого распространения технологии
WiMAX являются заложенные в нее возможности: высокая ско-
рость передачи данных, помехоустойчивость канала связи,
поддержка качества обслуживания для разных видов тра-
фика (механизм QoS позволяет без задержек и пропада-
ний передавать "сложный" трафик такой, как голос или видео).
WiMAX должна стать технологией как для скоростного досту-
па в Интернет, так и передачи аудиовидеоинформации в
реальном времени, служебных данных, организации видео-
конференций, дистанционного образования и других прило-
жений.
При подготовке статьи использованы материалы, предо-
ставленные киевским офисом компании Intel.
S
S
о
х
а>
R
а>
а>
3
х
х
ф
3
Ф
а.
а
о
и
ш
65
РА 2'2006
X
X
J
Бондаренко Василий Григорьевич
Родился в 1930 г. Известный ученый в теории электросвязи, кандидат технических наук, про-
фессор, член редколлегии журнала "Радюаматор". Автор нескольких сотен печатных публика-
ций. Недавно в издательстве "Радюаматор" выпущена книга "Сучасн! ! майбуты !нфокомун!кац!йн!
технологи Укра!’ни", одним из авторов которой является В.Г. Бондаренко.
о
X
X
X
s
S
о
X
ф
R
Ф
l-
Ф
2
х
X
ф
S
ф
о.
п
о
Техшчна експлуатащя
сучасних цифрових мереж
Ш
m
х
66
Основний напрямок розвитку сучасних транспортних ме-
реж - це застосування цифрових систем передач/ (ЦСП) син-
хронно/ цифрово/ iepapxi'i (СЦ1). ЦСП СЦ1 с перспективними зо-
собами цифров/'зацИ транспортних мереж 7 використовують-
ся при формуванн/ к/льцевих i /нших мережних структур при пе-
редаванн/ великих поток'/в 1нформацИ, що зобезпечус повнуме-
режну сум/сн/сть технологи ПЦ1, СЦ1, осинхронних режим/'в
перенесения /нформацн у вигляд/ пакетно-ор/’ентовоного ре-
жиму (А ТМ тс IP-мереж/' та /н.)
Основы особливост! ЦСП СЦ1 дозволяють оргаызовувати
передачу потужних стандартних цифрових поток!в (синхрон-
них транспортних модул!в CTM-N) з! швидкостями 155,520xN,
де N= 1,4,16,64..., та забезпечують введения та виведення ци-
фрових поток!в р!зноТ потужносп в мережних вузлах (станЦях),
гнучке управл1ння мережею, автоматичне резервування секц!й
тракт!в i блоюв апаратури.
Основною особливютю апаратури СЦ1 с об'еднання за-
соб!в передач! !нформац!Г i засоб!в автоматизовано!'техн!чно!
експлуатацн. Це забезпечуеться за рахунок того, що сигнали
засоб!в контролю та управл!ння мережею i апаратурою СЦ1
оргаычно вбудован! в цикли передач! разом з !нформац!йни-
ми сигналами.
ЦСП СЦ1 застосовують на одномодових волоконно-оптич-
них! радюрелейних л!ыях передач!. Для радюрелейних л!н!й пе-
редач! допускаеться оргаызаЦя цифрових потаив з! швидкютю
51,84 Мб!т/с.
Основним типом апаратури СЦ1 е синхронний мультиплек-
сор (СМ). Цей мультиплексор виконуе функцп перетворення,
оперативного переключения введення/виведення цифрових по-
ток!в ! передач! в л!нп. Вщповщно з вищим р!внем синхронно-
го транспортного модулю, який оброблясться СМ, розр!зня-
ють СМ-1, СМ-4, СМ-16, СМ-64 ! СМ-256.
Мультиплексори першого р!вня формують !з сигнал!в кори-
стувач!в СТМ-1, який використовуеться як л!н!йний або у
внутр!шньостанц!йних з'еднаннях - подаеться в СМ-4, СМ-16
i !н. для подальшого перетворення. Мультиплексори вищих
р!вн!в сприймають CTM-N сигнали та сигнали ПЦ1! формують
!з них нов! потоки CTM-N. Мультиплексори CM-N працюють
як юнцев! мультиплексори i мультиплексори введення/виве-
дення.
Другим типом апаратури СЦ1 е автономна апаратура опе-
ративного переключения (АОП). Г! функцп - переключения
цифрових поток!в! передавания по л!нп. Кр!м того, АОП е та-
кож шлюзом м!ж системами СЦ1 та ПЦ1, тобто виконуе функцп
СМ. Можлив! також комб!нац!Т функц!й АОП р!зних р!вн!в си-
стем СЦ1 i ПЦ1.
Трет!й тип апаратури - л!нiйний регенератор СЦ1, що вико-
нуе б!льш складн! функцп, ыж в системах ПЦ1, - глибокий кон-
троль точност! передач!, обробка заголовк!в, зв'язок з систе-
мою обслуговування.
Апаратура ЦСП СЦ1 обладнана електричними! оптичними
!нтерфейсами вщповщно до РекомендаЦй МСЕ-Т: ф!зичи! еле-
ктричы характеристики апаратури СЦ1 на !нтерфейсах мереж-
них вузл!в - Рек.G.703; ф!зичн! оптичн! характеристики -
Рек.С.957; !нтерфейс мережного вузла - PeK.G.707.
Для взаемодп з центральним управляючим засобом систе-
ми обслуговування в локальый мереж! даного мережного вуз-
ла (станцп) використовуються !нтерфейси типу Q вщповщно до
Рек. G.773, М.3010. У раз!, якщо центральний управляючий
пристр!й знаходиться на !ншому вузл! (станцп), зв'язок з ним
пщтримуеться по службових каналах обслуговування (уп-
равл!ння), що оргаызован! за допомогою додаткових байлв,
як! вбудован! в заголовки CTM-N, вщповщно п.8.10 PeK.G.707.
1нтерфейси типу F використовуються для зв'язку з мюцевим
контрольно-управляючим пристроем (комп'ютером). € !нтер-
фейси службового зв'язку, синхроызацп та !н.
Оптичн! !нтерфейси, вщповщно до Рек.G.957, використову-
ються для передавания сигнал!в СТМ-1,4,16 по л!ыхм. Систе-
ма обслуговування апаратури призначена для контролю! уп-
равл!ння вс!ма операЦями, що необхщы для функцюнування
апаратури! мереж! ЦСП СЦ1, i мае програмне та апаратне за-
безпечення.
На апаратному р!вн! в не’! входить центральний управляю-
чий пристр!й (мережна робоча станщя), мюцев! терм!нали,
ютерфейси обслуговування i контролери апаратури. 1нтерфей-
си обслуговування розподляються на !нтерфейси нижчого i ви-
щого р!вн!в. До Нтерфейав нижчого р!вня вщносяться !нтерфей-
си щодо сигнал!зац!Т стойки/ряду/станцп i !нтерфейси для кон-
тролю ! управл!ння зовышньою апаратурою (наприклад, до дат-
чик!в несанкцюнованого доступу, датчимв пожеж!, до джерел
синхроызацп! живлення). Вони повины представляли собою гру-
пп замкнутих чи роз!мкнутих контаюпв реле (або контакт!в
!ншого типу), як! керуються за допомогою контролер!в апара-
тури.
До !нтерфейс!в вищого р!вня належать !нтерфейси цент-
рального управляющего пристрою та мюцевого терм!налу.
Система обслуговування функцюнуе на мережному р!вы та
р!вн! елемент!в. На першому р!вн! утворюються та обслугову-
ються мережы об'екти - секцп, тракти i канали. На другому р!вы
утворюються та обслуговуються мережи! елементи - вузли та
станцп мереж!. На цих двох р!внях в систем! обслуговування ви-
конуються так! основы операцп: доступ в систему обслугову-
вання конф!гурування; обслуговування аваршних сигнал!в;
контроль якост!; адм!н!стрування (встановлення паролей, кон-
троль якосп, арх!вування даних).
Внутр!шн! зв'язки в рамках TMN для оперативного управл!ння
та обслуговування тракпв! канал!в СЦ1 пщтримуються за до-
помогою вбудованих в STM-N вщповщних заголовмв. 1нфор-
мащйне забезпечення функц!й експлуатацн, адм!ыстрування,
обслуговування при передач! !нформацп в мережах СЦ1 ре-
ал!зуеться за допомогою вбудованих канал!в передач! даних
(DCC). При ix побудов! використовують наб!р протокол!в ета-
лонноТ модел! взаемодп вщкритих систем OSI.
Критерн ОЦ1НКИ стану контрольованих об'ект!в (КО),
об'ект!в техычноТ експлуатацн (ОТЕ) канал!в, тракт!в, апара-
тури первинно! мереж! окремого оператора зв'язку виробля-
ються за допомогою оперативно-техычного контролю, що
являе собою процес визначення вщповщност! узагальненим
оц!нкам стану нижченаведених КО, ОТЕ:
мережних вузл!в (станЦй) - КО-MB (МС);
РА 2'2006
PA 2'2006
Аналогов» первиння мережа
Цифровя первиння мережа
рис.1
НОВЫЕ ТЕХНОЛОГИИ
современные
телекоммуникации
s
s
о
x
ф
R
Ф
н
Ф
3
х
X
ф
S
ф
а
п
о
Ш
_Q
СО
л'|н!й передач! та !х дшянок, мультиплексорних i регене-
рацщних секц!й для ЦСП СЦ1 - КО - ЛП (ДЛП);
л!н!йних тракта та Тх д!лянок - КО-ЛТ (ДЛТ);
мережних траков та ix д!лянок - KO-МТ (ДМТ);
канал!в передач! - КО-КП.
Для сучасних ЦСП визначення узагальнених оц!нок стану по-
винно виконуватись для вс!х ОТЕ. Узагальнен! оц!нки стану
формуються вщповщнодо результата експлуатацшного кон-
тролю. КО (ОТЕ для сучасних ЦСП) характеризуються такими
узагальненими оц!нками стану:
"НОРМА" - параметри якост! та елементи КО знаходяться
в межах установлених допуск!в (нормальна як!сть);
"ПОПЕРЕДЖЕННЯ" - параметри якосп знаходяться в межах
встановлених допуск!в, але параметри елемента КО, режим
i умови роботи свщчать про пщвищену можливють вщмови
КО (прийнятна як!сть);
"ПОШКОДЖЕННЯ" - параметри якосп вийшли за меж!
встановлених допуск!в в результат! порушення режиму КО та
наявност! пошкодження в ньому, але КО збер!гае стан працез-
датност! (попршення якосп);
"АВАР1Я" - параметри якост! вийшли за меж! встановлених
допуск!в в результат! порушення режиму КО обо наявност! не-
справност! в ньому, в зв'язку з чим спостергаеться вщмова КО
(неприйнятна як!сть).
Якють передавания в ЦСП нового покол!ння ощнюеться
вщповщно до показниюв помилок (ES i SES), а для ЦСП старо-
го покол!ння - за коеф!ц!ентом помилок. Для КО-ЛТ (мульти-
плексн!! регенерац!йн! секцп) та KO-МТ (в!ртуальн! контейне-
ри i компоненты тракти) ЦСП СЦ1 формування сигнал!в уза-
гальнених оц!нок стану КО (ОТЕ) наступне:
"АВАРЫ" - при реестрацн 10 послщовних секунд, вражених
помилками (SES) (неприйнятна як!сть);
"ПОШКОДЖЕННЯ" - при перевищенн! допустимих меж
еталонних норм показниив помилок (ES, SES) (попршена якють);
"ПОПЕРЕДЖЕННЯ" - при виникненн! несправност! в апа-
ратур! чи обладнаны ЦСП СЦ1, яке не приводить до попршен-
ня якост! передач! (прийнятна якють). Контроль показник!в по-
милок реал!зуеться в байтах В1 заголовку регенеращйно!
секци, В2 заголовку мультиплексноТ секцп, ВЗ заголовку трак-
ту вищого порядку i V5 заголовку тракту нижчого порядку та,
при можливосп контролю, на компонентних виходах апара-
тури.
"НОРМА" - параметри якост! ОТЕ знаходяться в межах
встановлених допусюв (нормальна якють).
Для визначення якюного стану цифрового каналу обо трак-
ту за помилками використовують так! показники:
коефщюнт помилок по секундах з помилками (ESR) - в!дно-
шення кшькост! секунд з помилками до загально! юлькост! се-
кунд протягом часу готовност! з'еднання за визначений час
вим!рювання;
коеф!ц!ент помилок по секундах, як! сильно уражеы помил-
ками (SESR) - вщношення к!лькост! сильно уражених помилка-
ми секунд до загально! юлькост! секунд протягом часу готов-
ност! з'еднання за визначений перюд вим!рювання;
коеф!ц!ент помилок по б!тах (BER) обо по блоках з фонови-
ми помилками (BBER) - вщношення кщькост! з!псованих символ!в
(блок!в) до загально! юлькоси символ!в (блок!в), як! були пере-
дан! протягом часу готовност! з'еднання на визначений перюд
вим!рювання. До загально! кщькост! блоюв не входять блоки се-
кунд, як! сильно уражеы помилками (SES).
В свою черт/, секунда з помилками (ES) - це односекундний
!нтервал, протягом якого мае мюце принайми! одна помилка
(для цифрових канал!в) обо односекундний (нтервал з одним
обо з декшькома блоками з помилками (для цифрових тракта).
68
Частки експлуат. норм для д1лянок тракту довжиною L км Показники помилок Граничн! значения ES i SES для виведення з експлуатаци
Траклв ПЦ1 i СЦ1 Секц‘1Й мультиплексування
STM-1 STM-4 STM-16 STM-64
в’|д 500 ES 120 50 50 65 80
до 2500 SES 15 10 10 10 10
Блок з помилками (BE) - це блок, в якому один обо декщька б!т,
як! належать до цього блоку, зюсовань
Секунда, яка сильно уражена помилками, (SES) - це одно-
секундний !нтервал, протягом якого коеф!ц!ент помилок по
б!тах перевищуе або дор!внюе 10'3 (для ОЦК) обо односекунд-
ний !нтервал, в якому кщькють з'шсованих помилками блок!в з
фоновими помилками перевищуе 30% або мае принайми!
один перюд з серйозними порушеннями (для ЦТ). Блок з фоно-
вими помилками (ВВЕ) - це блок з помилками, який не входить
до складу SES. Для оц!нки експлуатащйних характеристик по-
вины використовуватись результати вим!рювань т!льки в перюди
готовност! каналу або тракту. 1нтервали неготовност! з анал!зу
вилучаються.
Оперативн! норми розроблен! на пщстав! Рек. М.2100,
М.2101, М.2110; М.2120 ! потребуюсь для оц!нки вщносно
недовгих пер!од!в вим!рювання. Серед оперативник норм виз-
нають так!: норми для введения в експлуатац!ю; норми техычно-
го обслуговування; норми вщновлення систем п!сля ремонту.
Норми для введения в експлуатац!ю використовуються тод!,
коли канали та тракти вже пройшли випробування на
вщповщысть довгостроковим нормам. Норми техычного об-
слуговування використовуються при контрол! протягом ек-
сплуатаци тракт!в ! для визначення необхщност! виведення з ек-
сплуатацн при виход! контрольованих параметр!в за припус-
тим! меж!. Норми вщновлення систем використовуються при зда-
ваны тракту до експлуатацн ысля ремонту обладнання. Опе-
ративн! норми на показники помилок дозволяюсь проводити
нормування характеристик помилок ОЦК i ЦТ за секунды
!нтервали часу при короткочасних вим!рюваннях, при цьому за-
безпечуеться виконання довгострокових норм. Оперативн!
норми визначаються для двох показниюв помилок: коефщюнту
помилок по секундах з помилками (ESR); коеф!ц!енту помилок
по секундах, як! сильно уражен! помилками (SESR).
Визначення вщповщност! оперативним нормам вщбуваеться
за допомогою оперативно-техычного контролю без перерви
зв'язку. Використовують також перев!рку вщповщност! !з засто-
суванням засоб!в вим!рювання з перервою зв'язку.
Розглянемо норми техычного обслуговування цифрових
тракта, що використовуються для контролю тракта пщ час ек-
сплуатацн, а також визначення необхщност! виведення трак-
ту з експлуатацн при значному попршены показник!в помилок.
Для сучасних цифрових систем передач! застосовуеться ке-
роване техычне обслуговування, що виконуеться шляхом си-
стематичного застосування метод! в анал!зу стану ОТЕ з засто-
суванням засоб!в контролю рабочих характеристик ОТЕ, за-
соб!в управл!ння якютю передавания та усуненням несправ-
ностей ! спрямоване на зведення до м!н!муму профшактично-
го техычного обслуговування та скорочення коригуючого
техычного обслуговування.
На рисЛ показана спрощена структурна схемо техычно-
го ! оперативно-техычного обслуговування обладнання, апа-
ратури, секцщ, тракта! канал!в передавания первинно! мереж!
електрозв'язку загального користування (ЕЗЗК). КТО вклю-
чая в себе:
неперервний експлуатащйний контроль;
оперативно-техычний контроль;
операцп управл!ння та переключения на резерв.
Перев!рка тракту протягом техычно! експлуатацн вико-
нуеться за допомогою засоб!в безперервного експлуатащйно-
го контрою показник!в помилок секц!й! тракта за перюди ча-
су 15 хв i 1 доба.
До норм техычного обслуговування входять:
граничн! значения неприпустимо! якост!. Якщо значения по-
казниюв помилок виходять за меж! цих значень, тракт не-
обхщно вивести з експлуатацн.
граничн! значения знижено!
якост!. При виход! за меж! цих
значень контроль даного трак-
ту i анал!з характеристик поми-
лок повины виконуватись б!льш
ретельно ! часпше.
РА 2'2006
PA 2'2006
Физи- ческая секция Регенера- ционная секция Секция группообразования Тракт высшего порядка Тракт низшего порядка
SPI RST прим.1 MST MSA НРОМ HUG НРС HPT НРА LPOM LUG LPC LPT LPA
LOS
**LOF
RS BIP
Ошибка (В1)
_ Регеи, сигнал X1”
проходит транзитом MS-AIS MS-AIS *
MS- повыш. ошибка В2 Г* > 1 “х
MS- BIP ошибка (В2) . * ) дтт.дтз
MS- FERF /
MS-FERF _
AU-AIS у
AU-LOP * "\Выход. неис-
«Сигнал тракта высшего порядка проходит транзитом ” ” 1" /польз. LPC/
HOVC с РОН и неопределенной нагрузкой nr-UWhAj
^Необорудованный сигнал НО
HP-UNEQ
HP-TIM z—
HP-SLM
HP-В IP ошибка (В 3)
HP-FEBE у TU-A IS
HP-FEBE О* / / /1
HP-FEB Е *♦
HP-FEBE
TU-AIS Г 1
I- IP-LOM/TU-LOP в АВыход. неис-
( Сигнал тракта низшего порядка проходит транзитом 1 /польз. LPC/
'LOVC с РОН и неопределенной нагрузкой О- Lr-UNEy
^Необору дованный сигнал LO V /
LP-UNEQ
LP-TM 1
LP-SLM
LP-BIP ошибка (B3/V5) ;т\\
LP-FEBE 2Т))]
LP-FEBE
LP FEBE
LP-FEBE г
НОВЫЕ ТЕХНОЛОГИИ
современные телекоммуникации
современные телекомму
Для норм при техычному обслуговуванн! тракт!в порогов!
значения для ESR i SESR задаються у вщповщносп з техн1чни-
ми вимогами, як! визначен! розробниками даного виду апара-
тури СП та засоб!в контролю показник!в помилок.
Якщо ц! порогов! значения не виставлен!, тод! для визначен-
ня необхщност! виведення тракту з експлуатацн при 15-хвилин-
ному перюд! спостережень можно використовувати дан! з
таблиц!, в як!й наведен! граничн! значения показниюв поми-
лок ES i SES для виведення з експлуатацн цифрових тракт!в при
15-хвилинному пер!од! спостереження.
Методика визначення норм оперативних i довгострокових
приведена в КНД 45-074-97 ДК31.
Сигнали техжчного обслуговування (ТО) складають-
ся з сигналу ндикацн авар!йного стану (CIAC) секцн групоутво-
рення i сигналу вщмови на прийом! дальнього к!нця (RDI) трак-
ту ! помилки в блоц! дальнього к!нця (REI).
Розглянут! сигнали ТО тракту застосовуються також до
тракт!в вищого i нижчого порядк!в. На рис.2 показана
взаемод!я сигнал!в ТО в!д р!вня до р!вня та м!ж р!внозначними
р!внями, що забезпечуеться в заголовку СЦ1.
Якщо втрачаеться вхщний сигнал регенератора, актив!зуеться
запасний тактовий генератор,! в напрямку передавания по-
силаеться сигнал, який мае д!йсний заголовок RSOH i сигнал
CIAC секцн групоутворення (MS-AIS). Це дае можливють при
необхщност! актив!зувати функцп, що виконуються заголовком
RSOH.
MS-AIS (CIAC) визначаеться як ва "Г в б!тах 6~8 байта К2
п!сля дескремблювання. MS-RDI використовуеться для повер-
нення на передавальну станц!ю вказ!вки, що станц!я прийому
виявила пошкодження вхщноТ станцп або в якост! CIAC секцн
приймання. MS-RDI визначаеться як код 110 в б!тах 6~8 бай-
та К2 п!сля дескремблювання.
Вказ!вка вщсугност! обладнання ВК-п (п=3,4) чи ВК-4хС~ вс!
нул! в м!тц! сигналу тракту в!ртуального контейнера (байт С2)
п!сля скремблювання. Так само для тракту нижнього рангу
ВК-12/ВК-2 - вс! нул! в м!тц! сигналу тракту нижнього рангу (б!ти
5~7 байта V5). Цей код вказуе лицевому обладнанню в!рту-
ального контейнера, що даний контейнер навмисно не облад-
наний, тому авар!йн! сигнали повинн! бути подавлен!.
CIACтраклвTU-n (п=12,2,3) визнаеться як ва "l" в TU-п ра-
зом з його вказ!вником (TU-AIS) включно. Аналопчно, CIAC
тракт!в AU-n (п=4) визначаеться як "1" в AU-n разом з його
вказ!вником (AU-AIS) включно. Вс! трактов! CIAC передають-
ся в сигналах STM-N з д!ючими SOH.
На рис.2 прийнят! так! позначення: • - виявлення; о - гене-
рац!я; "1" - введения сигналу, що складаеться !з одних одиниць
(CIAC); AIS - сигнал !ндикацн аварщного стану; FEBE/REI - по-
милка на дальньому к!нц!; FERE/RDI - вщмова на прийом! на
дальньому к!н ц!; LOF - втрата циклу; LOM - втрата надциклу;
LOS - втрата сигналу; LOP - втрата вказ!вника; SLM -
невщповщысть м!тки сигналу, байти С2 (РОН, BK-n); TIM -
невщповщысть !дентиф!кацп трасировки; UNEQ - необладна-
ний сигнал у вщповщносп "С2" чи "V5"; HOVC - ВК вищого по-
рядку (BK-n); LOVC - ВК нижчого порядку (BK-m); HP - тракт ви-
щого порядку; LP - тракт нижчого порядку.
Новые модели беспроводных модемов компании SonyEricsson
В. Каплуновский г. Киев
70
В статье рассмотрены новые модели беспроводных
модемов компании SonyEricsson и особенности их при-
менения в различных сферах деятельности. Традицион-
ные модемы серий GR47, GM47, GM48 и GT-47 были
описаны в [1].
Среди новинок, которые придут на смену существую-
щим моделям модемов GR47 и GM47, - модемы GR64,
GS64, ЕЕ54. Опытные образцы уже выпущены и прохо-
дят тестовые испытания.
Основные параметры модуля GR64 (рис.1):
радиочастотные параметры и габаритные размеры
полностью совместимы с модемом GR47;
диапазон рабочих температур по полной специфика-
ции -ЗО...+75°С (по сокращенной спецификации
-4О...+85°С (без аналогов);
масса 9,5 г.
Модуль оборудован антенным разъемом ММСХ и 60-
контактным разъемом с определенным набором функ-
ций данного класса. Новые функциональные отличия
GR64 от модуля GM47,GR47:
на борту модуля имеется Sim-держатель;
поддержка двух Sim-карточек с переключением;
поддержка Sim-карточки с пониженным питанием
1,8/3 В;
наличие выхода для подключения клавиатурной матри-
цы 4x4;
GPRS Class 10;
усовершенствованные IP протоколы, FTP client;
расширен интерфейс ввода-вывода;
интерфейс USB 2.0;
значительно расширены функции вложенных приложе-
РА 2'2006
рис.1
ний. Обмен данными с вложениями возможен с помощью
GPRS.
изменены характеристики голосового канала.
Основные параметры модуля GS64 (рис.2) полно-
стью совпадают с характеристиками модема GR64, за
исключением уменьшенных габаритных размеров
37x30x3,2 мм и стыковочных разъемов. Модем разра-
ботан для приложений, в которых используется авто-
номное питание от батареи. Это такие приложения, как
PDA, переносные POS терминалы, миниатюрные систе-
мы мониторинга. Масса модема GS64 5 г.
Основные преимущества модуля ЕЕ54 (рис.З) перед
GS64:
Class 10 EDGE технология позволяет использовать
этот модем в приложениях с высокой плотностью пере-
дачи данных со скоростью до 238 кбит/с;
возможность чтения номеров из телефонной книги
Sim-карточки;
возможность использования сервисных номеров;
криптографическая защита передаваемых данных;
протокол с идентификацией по паролю;
расширенный список дополнительного GSM сервиса.
Андерс Францен (Anders Franzen), Корпоративный
Вице-президент, Глава отдела М2М SonyEricsson проком-
ментировал: "Нашим клиентам в сфере М2М-решений
необходимы инструменты, позволяющие максимально ус-
корить разработки и создать IT-решение, пока оно не по-
теряло актуальности для динамично развивающегося
рынка. Новые продукты SonyEricsson обеспечат систем-
ных интеграторов необходимым функционалом и позво-
лят оптимизировать трудозатраты. Рынок М2М стреми-
тельно развивается, и наши клиенты, включая узкоспе-
циализированные компании, ждут от SonyEricsson, как от
лидера в сфере М2М, новых продуктов для эффективно-
го решения их бизнес-задач".
Более подробную информацию о модемах SonyErics-
son можно получить на сайте SonyEricsson www.sonyer-
icsson.com в разделе М2М по адресу http://www. sony-
ericsson.com/spg.jsp?cc=ru&lc=ru&ver=4002&tem-
plate=ppl&zone=pp&lm=ppl.
Для заказа GSM/GPRS-модемов компании
SonyEricsson, а также для получения техничес-
кой информации обращайтесь в офис СЭА, тел.:
(044) 575-94-00, E-mail: info@sea.com.ua, сайт
www.sea.com.ua.
Литература
1. Олейник В.П. Применение беспроводных техноло-
гий от SonyEricsson// Радюаматор. - 2005. - №10. -
С.51-52.
s
X
и
X
X
X
S
S
о
X
ф
ч
ф
ф
2
х
х
ф
S
ф
а
ей
О
и
GSM/GPRS модемы SonyEricsson
Надежность и качество, подтвержденные испытаниями
Сертифицированные в Украине
компактные GSM модемные модули
терминалы серий:
GR47, GM47, GR48, GM48, GT47, ЕЕ54, GR64 и др.
Возможность работы на частотах:
900/1800 МГц или 850/1900 МГц.
Поддержка: GPRS Class В (4+1) (85.2K6it/c),
Codec(HR/FR/EFR), Edge, данные , факс, SMS, голос,
TCP/IP стек, PPP, UDP, FTP, динамим, и статич. IP-адрес
Диапазон рабочих температур: -30°...+75°С.
Дополнительные аксессуари к модемам:
антенны, переходники, отладочные платы.
Применение: телеметрия и телемеханика,
диспетчеризация и мониторинг, охранные системы,
системы слежения за подвижными объектами (GPS, Глонас),
системы дистанционного управления, банкоматы,
торговые автоматы, система "Мобильный офис".
Официальный дистрибьютор в Украине: СЭА.
Наши координаты: Украина, 02094 г.Киев, ул.Краковская, 36/10
тел./факс:+38{044)575-94-10 тел.многокан.: +38(044) 575-94-00,
e-mail:info@sea.com.ua, www.sea.com.ua
НОВЫЕ ТЕХНОЛОГ И
71
РА 2'2006
s
X
аг
о
х
х
х
современные телекомму
72
Закрытие радиоканала и конвенциальных
и транкинговых радиосистемах
(Материал предоставлен АО “МКТ-КОМЮНИКЕЙШН”)
В последнее время к системам радиосвязи все жестче предъявляют тре-
бование обеспечения конфиденциальности переговоров. Для этого радио-
средства оснащают шифраторами и дешифраторами передаваемых сиг-
налов. Одними из представителей указанных устройств являются анало-
говые скремблеры. Их применение во многих случаях решает задачу за-
крытия оперативной информации в реальном времени.
При аналоговом скремблировании преобразованию подвергают речевые сигналы
в диапазоне частот 300-3400 Гц. На передающей радиостанции для шифрования уста-
навливают скремблер, который чаще всего осуществляет одно из следующих частот-
ных преобразований [1]:
частотную инверсию спектра сигнала (рис.1);
разбиение полосы частот речевого сигнала на несколько диапазонов с последующей
их перестановкой (рис.2);
разбиение полосы частот речевого сигнала на несколько диапазонов с последующим
разворотом спектра в каждом из диапазонов вокруг средних частот (рис.З).
Указанные преобразования обеспечивают неразборчивость передаваемых речевых
сигналов при прослушивании их обычными аналоговыми приемниками. Для правильно-
го восприятия информации в приемный тракт радиостанции включают скремблер-де-
шифратор, выполняющий обратное преобразование. Достоинствами скремблеров с
частотным преобразованием являются высокое качество восстановления исходного сиг-
нала, относительная простота реализации, незначительное изменение исходных пара-
метров радиостанции после установки скремблеров, работа в реальном времени.
Аналоговые скремблеры выпускают кок основные производители радиостанций в ви-
де опциональных узлов, так и фирмы, специализирующиеся на выпуске средств защи-
ты информации. Популярными скремблерами являются модели ST20, ST22 фирмы Selec-
tone, модель KVS-1 фирмы Kenwood, семейство VPL-1, VPL-2, VPL-7, VPL-8 фирмы Mid-
ion, SC20-400, SC20-401 фирмы Troscrypt [2] и др.
Существуют и отечественные средство, предназначенные для совместной работы как
с импортными, так и отечественными радиостанциями. Так, АО "МКТ-КОМЮНИ-
КЕЙШН" (г. Киев) разработала модель скремблера на базе специализированной ми-
кросхемы, функциональным аналогом которой является микросхема FX224J фирмы
CML, Великобритания. Устройство выполняет разделение частотного спектра сигнала
на два поддиапазона с последующей инверсией спектра вокруг их средних частот.
Точку разделения можно менять в процессе эксплуатации. Ее задают пятиразрядным дво-
ичным кодом. Скремблер выполнен на миниатюрной плоте 19x33 мм, на которой раз-
мещены все необходимые SMD-компоненты. Питание платы осуществляется от аккуму-
лятора радиостанции. Данную модель можно устанавливать в радиостанциях, которые
не имеют штатного места для подключения скремблера. Монтаж и регулировку выпол-
няют специалисты сервисного центра АО "МКТ-КОМЮНИКЕЙШН", которые за вре-
мя работы с заказчиками из силовых структур накопили солидный опыт по обеспечению
закрытия радиоканала с применением радиостанций импортного производства (Motorola
GP680, Tait ORCA, Tait 2040, Standart GX1608 и др.). Согласование уровней сигналов
шифроторо/дешифротора и радиостанции обеспечивается средствами, которые штат-
но установлены но плате скремблера.
Указанный скремблер прошел тестирование в составе радиостанций, функциониру-
ющих в системах конвенциальной радиосвязи и в транкинговых системах протокола
МРТ1327. Полученные результаты позволяют рекомендовать данное устройство для за-
крытия оперативной информации в системах радиосвязи в реальном времени.
Технические характеристики скремблера
U(F)
Напряжение питания, В.......................................5
Ток потребления, мА, не более...............................8
Рабочая полоса частот, Гц............................300 - 3400
Коэффициент усиления сигнала в рабочем диапазоне частот, дБ.2
Количество точек разделения спектра........................32
Уровень паразитных составляющих, дБ.......................-33
Габаритные размеры, мм................................19x33x6
Литература
1. Дворянкин С.В., Девочкин Д.В. Методы закры-
тия речевых сигналов в телефонных каналах//
Конфидент.-1995.-№5.
2. Николаев В.П. Аналоговые скремблеры для
профессиональной радиосвязи //Технологии и
средства связи.-2001.- №3.
РА 2'2006
Vertex Standard
YAESU
Полный спектр любительского и профессионального
радиооборудования Vertex Standard, Yaesu:
- портативные и автомобильные радиостанции
- трансиверы
- ретрансляторы
- антенно-фидерное оборудование
- измерительная техника
АОЗТ "Новые Технологии"
Системы радиосвязи, передачи данных и телеметрии
I ЧВ2-а, ул. Новокувсгаш иновская,Киев, 04080, украйна:.,
S тел. (+380,44) 451-43-65, факс (+380 44) 417-87-70
Ip e-mail: sales@ra.net.ua
I / .
₽http://www.ra;net,ua
:»ллг
ПРОФЕССИОНАЛЬНЫЕ СИСТЕМЫ РАДИО И ТЕЛЕФОННОЙ СВЯЗИ
Внимание! НОВОЕ НАПРАВЛЕНИЕ >
ПРОИЗВОДСТВР АВТОМОБИЛЬНЫХ
HJ5A3OBblX АНТЕНН
03035, г. Киев, ул. Кудряшова, 7, т/ф (044) 594-28-80
e-mail:elar@se.com.ua www.elar.kiev.ua
х
я
о
X
X
S
г
о
X
ф
ч
ф
ф
2
х
х
ф
S
ф
о.
EQ
О
Средства доя обслуживания контактов
А.Н. Пугаченко, г. Киев
В процессе работы любого контакта (разъем, переключа-
тель, реле) периодически возникает электрическая дуга, ко-
торая ведет к увеличению температуры. На контактных по-
верхностях появляются окислы, ухудшающие электрический
контакт. Кроме того, на контактных поверхностях разъемов,
регулировочных резисторов, переключателях, кнопках и
др. могут оседать пыль, конденсат (водяной или масляный) и
другие инородные вещества. При загрязнении контакта
ухудшается проводимость и увеличивается электрическое со-
противление, что ведет к нагреву, увеличению окисленного
слоя и еще большему ухудшению проводимости. В резуль-
тате это приводит к неправильной работе устройства, а по-
рой и к выходу его из строя. В связи с этим большинство
контактов требует регулярного обслуживания в процессе экс-
плуатации.
Обслуживание контактов обычно делится на три этапа:
растворение окислов, очистка поверхности от растворен-
ных окислов и других загрязняющих веществ, защита по-
верхности контакта. Этапы обслуживания контактов и при-
меняемые продукты показаны на рис.1. Характеристика
защитных и смазывающих свойств приведена в таблице..
Для растворения окислов на контактах применяют Kontakt
60.
• Kontakt 60 - преобразователь окислов, сульфидов,
коррозионных продуктов. Препарат действует на основе хи-
мической реакции, не взаимодействует с металлом контак-
та, зато вступает в реакцию с образовавшимися на поверх-
ности контакта оксидами, коррозией, сульфидами, преобра-
зует их в растворимые компоненты. После высыхания они ос-
таются на контактной поверхности в виде маслянистой плен-
ки.
Растворимые компоненты, полученные в результате вза-
имодействия с Kontakt 60, а также другие загрязнения (мас-
ло, жир, пыль) следует смыть с помощью Kontakt WL
* Kontakt WL - очиститель и обезжириватель поверхно-
стей контактов. Смывает все инородные вещества с поверх-
ности контакта, оставляя чистую металлическую поверх-
ность.
Чистая поверхность контакта абсолютно ничем не защи-
щена и подвержена воздействию коррозии и образованию
окислов. В связи с этим после очистки поверхности контакт
обязательно надо защитить. Кроме того, контакт "металл-ме-
талл" необходимо смазать во избежание образования ми-
кроцарапин в процессе работы. Для этого применяются:
Kontakt 61, Kontakt 40, Kontakt Gold 2000, Kontakt Cleaner
390.
• Kontakt 61 - защитное и смазывающее вещество для
контактов. Оставляет тонкую пленку, которая защищает и
смазывает поверхность контакта. Пленка не ухудшает эле-
ктрической проводимости.
• Kontakt 40 ~ защитное и смазывающее вещество. При-
меняется, когда важна высокая степень защиты от коррозии.
Смазывающие свойства несколько лучше, чему Kontakt 61,
электрическая проводимость умеренная. Может применять-
РА 2'2006
ш
73
современные телекомму
ся для обслуживания высо-
ковольтных контактов. Ве-
щество Kontakt 40 являет-
ся многофункциональным и
универсальным: вытесняет
воду, является проникаю-
щей смазкой, растворяет
коррозию на металличес-
ких частях различных меха-
низмов и защищает от нее.
Широко применяется в бы-
ту: свойства аналогичны
свойствам распространен-
ного вещества WD-40.
• Kontakt Gold 2000 -
высокосортное синтетичес-
кое масло. Оставляет плен-
ку с высокой электрической
проводимостью. Имеет хо-
рошие антикоррозионные и
великолепные смазываю-
щие свойства. Благодаря
перечисленным свойствам
рекомендуется применять к
контактам, покрытым благо-
родным металлом (золотом,
серебром, палладием), мяг-
ким металлом, контактам с
высоким давлением между
контактными пластинами, а
Этап 1: растворение
окислов, коррозионных
продуктов, сульфидов
Этап 2: удаление
растворенных веществ,
жира, масел, пыли
рис.1,а
также миниатюрным контактам.
Особое место занимает комплексный очиститель и протектор контактов Kontakt Cleaner
390 (рис.2).
• Kontakt Cleaner 390 - эффективно удаляет грязь, пыль, масла и прочие загрязнения,
не повреждая металл контакта, однако данное средство не растворяет окислы, образовав-
шиеся на поверхности контакта. Образует защитную пленку. Этот препарат является уни-
версальным. Защитная пленка менее устойчива, чем в препаратах Kontakt 61, 40, Gold
2000. Универсальный препарат Kontakt Cleaner 390 требует более регулярного применения.
XiAUMHi AuiinepiaAM для электронНси ma елек111рон1ехшки
Ки'|в: магазин "Мкроы’ка", (044) 517-7377
ТОВ"1мрад", (044) 490-2195
ТОВ "Мегапром",(044) 455-5540
Рад|'оринок "Караваев! дач!",
пав.11 в, 18 в, 53-56
Рад!оринок "Харыавський", пав. 170
Днтропетровськ: ЧП "Ворон", (0562) 343-687
Донецьк: ТОВ "Радюкомплект", (062)385-4929
ТОВ"Дкжон", (062)385-0135
Одеса: ф!рма "NAD PLUS", (0482) 344-884
Харыав: харыавська фип'я "Омметрои-Украща"
(0572)580-391
гаранпя
отримойте бшьш детальну |'нформа1цю в овторизованих точках продажу та на сайп дистрибюторо www.symmetron.com.ua
Наименование........................................
Очиститель пенный универсальный MULTISCHAUM 77,400 мл
Очиститель магн. головок и CD-дисков VIDEO 90,100 мл.
Очиститель магн. головок и CD-дисков VIDEO 90,200 мл.
Очиститель ВЧ узлов TUNER 600,200 мл................
Очиститель CLEANER 601,200 мл.......................
Очиститель принтеров PRINTER 66,200 мл..............
Очиститель принтеров PRINTER 66,400 мл..............
Очиститель флюса KONTAKT РСС, 200 мл................
Вытеснитель влаги FLUID 101, 200 мл.................
Очиститель контактов KONTACT CLEANER 390,200 мл......
Очиститель контактов KONTAKT 60,100 мл..............
Очиститель контактов KONTAKT 60,200 мл..............
Очиститель KONTAKT WL, 200 мл.......................
Очиститель KONTAKT IPA, 200 мл......................
Очиститель экранов SCREEN 99,200 мл.................
Очиститель экранов SCREEN TFT, 200 мл...............
Удалитель наклеек LABEL OFF, 200 мл.................
Антисгатик ANTISTATIK 100, 200 мл...................
Очиститель SURFACE 95,200 мл........................
Очиститель DEGREASER 65, 200 мл.....................
Сдуватель неогнеопасный DUST OFF 67,200 мл..............
.Цена, грн.
........24
........26
........40
........41
........58
........35
........53
........63
........34
........36
........20
........35
........34
........39
........30
........28
.......45
........35
........31
........56
........42
Сдуватель неогнеопасный DUST OFF 360,200 мл...
Сдуватель неогнеопосный JET CLEAN 360, 200 мл.....
Сдуватель неогнеопосный BLAST OFF HF 300 мл...
Зощита/смозка KONTAKT 61,200 мл...............
Зощита/смозка KONTAKT 40,200 мл...............
Зощита/смозка KONTAKT 40,400 мл...............
Зощита/смозка GOLD 2000,200 мл................
Смазка LUB OIL 88,200 мл......................
Смазка VASELINE 701,200 мл....................
Смазка SILICONE 72,200 мл.....................
Смазка KONTAFLON 85,200 мл....................
Лак PLASTIK 70,200 мл.........................
Лак PI.ASTIK 70,400 мл........................
OokURETHAN 71,200 мл..........................
Флюс/зощита плат FLUX SK 10,200 мл............
Защита антикоррозийная ZINK 62,200 мл.........
Покрытие проводящее GRAPHIT 33,200 мл.........
Покрытие проводящее EMI 35,200 мл.............
Средство УФ-просвечивания TRANSPARENT 21,200 мл.
Лак POSITIV 20,100 мл.........................
Лак POSITIV 20,200 мл.........................
Замораживатель неогнеопосный FREEZE 75,200 мл..
...46
...57
...90
...35
...20
...31
...99
...37
...35
...65
...52
...32
...54
...40
...35
...70
...62
145
...41
...49
...80
...56
74
Всю эту продукцию Вы можете приобрести по системе “Наборы и приборы почтой”. Условия оформления заказа см. на с.78
РА 2'2006
“СКТВ”
тзов "САТ-СЕРВ ИС-ЛЬВОВ" Лтд.
Украина, 79060, г.Львов, о/я 2710,
т/ф (0322) 679910 e-mail: saf-service@ipm.lviv.ua
Оф. представитель фирмы BLANKOM в Украине.
Поставка професс. станций и станций MINISAT ка-
бельного ТВ. Гарантия 2 г. Сертификат Ком. связи Ук-
раины, гигиеническое заключение. Проектирование
сетей кабельного ТВ,
Стронг Юкрейн
Украина, 01135, г.Киев, ул.Речная, 3,
т(044) 238-6094,238-/131 ф.238-б(32.
e-mail:sale@strong. com. иа
П редста вител ьство Strong в странах СНГ.
Оборудование спутникового телевидения, ЖКИ-
телевизоры, плазменные панели. Продажа, сервис,
тех, поддержка.
АОЗТ "РОКС'
Укроино,03148,г.Киев-148,ул.Г. Космоса, 2Б,
оф.ЗОЗ
т/ф (0441407-37-77,407-20-77,403-30-68
e-mail:pks @roks. com. ио www. roks. com. uo
Спутниковое, эфирное, кабельное ТВ. Многоканаль-
ные (до 200 каналов) цифровые системы с интегриро-
ванной системой условного доступа МИТРИС, MMDS,.
Телевизионные и цифровые радиорелейные линии.
Модуляторы ЧМ, QP5K, QAM 70мГц, RF, L-BAND.
Спутниковый интернет. Охранная сигнализация, ви-
део наблюдение. Лицензия гос. ком. Украины по стро-
ительству и архитектуре АА №768042 от 15,О4.2О04г,
НПФ «ВИДИКОН»
Украина, 02099, Киев, ул. Зрошувальна, 6
т. 567-74-30, факс 566-61-66
e-mail:vcb@viaikon.kiev.uo www.vidikon.kiev.ua
Разработка, производство, продажа для КТВ усили-
телей домовых и магистральных, фильтров и
изоляторов, ответвителей магистральных и разъемов,
головных станций и модуляторов.
ВИСАТ" СКВ
Украина.ОЗ 115, г.Киев, ул.Святошинская,34,
т/ф (044)403-08-03, тел 452-59-67,452-32-34
e-mail: visaf@i.kiev.ua http://www.visafUA.com
Спутниковое, кабельное, радиорелейное 1,5...42 ГГц,
МИТРИС, MMDS-оборудование. МВ. ДМВ, ГМ передат-
чики. Кабельные станции BLANKOM. [эазовые антенны
DECT; РРС; 2,4 ГГц; MMDS 16dBi; GSM, ДМВ 1 кВт.
СВЧ модули: гетеродины, смесители, МШУ, ус. мощ-
ности, приемники, передатчики. Проектирование и ли-
цензионный монтаж ТВ сетей. Спутниковый интернет.
"Вла^+"
Украино,03680,г.Киев-148, пр.50-лет Октября,2А,
оф.6 т/ф (044)407-05-35, т. 407-55-10,403-33-3/
e-mail:vlod@vplus.kiev. ио www. vlad. com. ио
Оф. предст. фирм ABE Elettroni ka-AEV-CO.Е 1-Е LG А-
Elenos. ТВ и РВ транзисторные и ламповые передат-
чики, радиорелейные линии, студийное оборудова-
ние, антенно-фидерные тракты, модернизация и ре-
монт ТВ передатчиков. Плавные аттенюаторы для ка-
бельного ТВ фирмы АВ. Изготовление и монтаж
печатных плат,
ООО "КВИНТАЛ"
Украина, г. Киев, т/ф (044)546-89-72,547-65-12.
e-mail: kvinfal@ukrposf.nef
hffp://www.kvintal.com.ua
Приборы "КВИНТАЛ-9.01" для восстановления кинеско-
пов. Вакуумметры для кинескопов. Генераторы испытатель-
ных сигналов. Детали для ремонта телевизоров. Флюс для
пайки плат. Возможна доставка наложенным платежом.
РаТек-Киев
Украина, 03056, г.Киев, пер.Индустриальный,2
тел. (044) 241-6741, т/ф (044) 241-6668,
e-mail: rafek@forsaf.kiev.ua
Спутниковое, эфирное, кабельное ТВ. Производство
радиопультов, усилителей, ответвителей, модуляторов,
фильтров. Программное обеспечение цифровых при-
емников. Спутниковый интернет.
НПК «ТЕЛЕВИДЕО»
Украина, г.Киев, ул. Магнитогорская, 1, литера "Ч"
т. (044) 537-28-76 (многоканальный)
факс 5010407
e-mail:tvideo @ln. иа www. tvideo. com. иа
Производство и продажа адресной многоканальной
системы кодирования ACS для кабельного и эфирно-
го телевещания и приемо-передающего оборудования
MMDS MultiSegment. Пусконаладка, гарантийное и
послегарантийное обслуживание.
Beta tvcom
Украина, г. Донецк, 83004
ул. Университетская, 112, оф. 15
т/ф (062) 381-8185,381-8753,381-9803,
www. betafvcom. dn. иа
e-mail:befatvcom@dptm. donefsk. иа
Производство сертифицированного оборудования:
для систем кабельного ТВ, оптическое оборудование
для ТВ, ТВ-передатчики, радиорелейные станции, радио
Ethernet, измерительное оборудование до 3000 Гц.
Contact
Украина, Киев, ул. Чистяковская, 2
т/ф44325/1,4517013, confacf@confact-saf.kiev.ua
hffp://www.contacf-sat.kiev.ua
Представитель Telesystem, DIPOL, FUBA в Украине?
VSV communication
Украина,04073, г. Киев, а/я 47,
улДмитриевская, 16А,
т/ф (044) 468-70-77,468-61-08,468-51-10
e-mail:algri@saf-vsv.kiev.ua www.sof-vsv.kiev.ua
Оборудование WISI, CAVEL, PROMAX, SMW для эфир-
но-кабельных и спутниковых систем: консультация,
проект, поставка, монтаж, гарантия, сервис.
Kudi
Украина, 79039, г. Львов, ул.Шевченко, 148,
т/ф (032) 298-23-85,233-10-96
e-mail:kudi@mail. Iviv. иа www. kudi. com. иа
Спутниковое, кабельное, эфирное ТВ. Оптовая и
розничная продажа. Системы и изделия собственного
и импортного производства.
“ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ”
"Платан-Украина"
Украина, 03062, г.Киев, ул.Чистяковская,2, оф. 18
т. 4943792,4943793,4943794, ф.4422088,
e-mail:chip@opfima. com. иа
Поставка всех видов эл. компонентов для аналоговой,
цифровой и силовой электроники. Пассивные компонен-
ты EPCOS, BOURNS, MURATA. Широкий выбор датчиков
давления, тока, температуры, магнитного поля, влажнос-
ти, газа, уровня жидкости и др. Поставка измерительно-
го и паяльного оборудования, корпусов для РЭА,
ЧП "Укрвнешторг1
Украина, 61072, г.Харьков, прДенина, 60, оф. 131-6
т/ф(057)7140684, /140685 e-mail: ukrpcb@ukr.nef,
ukrvnesntorg@ukr. net www. ukrvneshtorg. com. ua
Программаторы и отладочные комплексы. Печатные
платы: изготовление, трассировка. Макетные платы в
ассортименте. Макетные платы под SMD элементы.
Сроки 3-20 дней. Доставка.
"Ретро"
Украина, 18036, г. Черкассы, а/я 3502
т. (067)470-15-20 e-mail: yury@ck.ukrfel.net
КУПЛЮ. Конденсаторы К15, КВИ, К40У-9, К72П-6,
К42, МБГО, вакуумные. Лампы Г, ГИ, ГК, ГС, ГУ, ГМ, 5Ц,
6Ж, 6К, 6Н, 6П, 6С, 6Ф, 6Х. Галетные переключатели,
измерительные приборы (головки) и другие радиодетали
RCS Components
Украина, 03150, ул. Предславинская, 12
т. (044)201-04-26,201-04-27, ф.201-04-29
e-mail:rcsl@rcsl.relccom www.rcscomponenfs.kiev.ua
СКЛАД ЭЛЕКТРОННЫХ КОМПОНЕНТОВ В
КИЕВЕ. ПРЯМЫЕ ПОСТАВКИ ОТ
ПРОИЗВОДИТЕЛЕЙ
ООО "Радиокомплект"
Украина, 83055, г.Донецк, ул.Куйбышева, 143Г
т/ф: (0621385-49-29
e-mail:drK@ami. иа, www. elplus. com. иа
Радиодетали отечественного и импортного произ-
водства. Низковольтная аппаратура. КИПиА. Све-
тотехническое оборуд. Электроизмер. приборы.
Наборы инструментов.
ООО "РТЭК"
Украина, 03035, г.Киев, ул. Урицкого, 32, оф. 1
ф(044) 245-0-555 многоканальный
e-mail:cov@roinbow. com. иа,
elkom@mail.kar.nef www.rfcs.ru
Официальный дистрибьютор на Украине ATMEL,
MAXUVVDMIASJNTE^
SEMICONDUCTOR, ROHM. Со склада и под заказ.
“ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ”
СЭА
Украина, 02094, г. Киев, ул. Краковская, 36/10.
т. (044)575-94-01 (многоканальный), т/ф 575-94-10
e-mail: info@sea.com.ua, http://www.sea.com.ua
Электронные компоненты,
измерительные приборы,
паяльное оборудование.
К"Прогрессивные технологии" |
(девять лет на рынке Украины)
Ул. М. Коцюбинского 6, офис 10, Киев, 01030
г (044) 238-60-60 (многокан.), ф. (044) 238-60-61
e-mail:sales@progtech.kiev. иа
Оф. дистрибьютор и дилер: INFINEON, ANALOG
DEVICES, ZARLINK, EUPEC, STM, TYCO AMP,
MICRONAS, INTERSIL, AGILENT, FUJITSU, M/A-COM,
NEC, EPSON, CALEX, FILTRAN. PULSE, HALO и др.
Линии поверхностного монтажа TYCO QUAD.
МАСТАК ПЛЮС
Украина, г.Киев, ул. Прорезная, 15, оф. 88
т/ф(044) 537-6322,537-6326, ф. 278-0125
e-mail: info@mastak-ukraine.kiev.ua,
www.mastak-ukraine.kiev.ua
Поставка электронных компонентов Xilinx, Atmel,
Grenoble, TI|BB, TI-RFID, IRE, AD, Micron, NEC,
Maxim/Dallas, IDT, Altera, AT. Регистрация и поддержка
проектов, гибкие условия оплаты, индивидуал, подход.
Hixc електрожкс
Украина,02002, г.Киев, ул. Флоренции, 1/11, 1 этаж
т/ф 516-40-56,516-59-50,516-47-71
e-mail:chip@nics.kiev.ua
Комплексные поставки электронных компонен-
тов.Более 20 тыс.наименований со своего скла-
да:Апа1од Devices, Atmel, Maxim, Motorola, Philips,
Texas Instruments, STMicroelectronics, International
Rectifier, Power-One, PEAK Electronics, Meanwell,
TRACQ, Powertip.
Визитные карточки
ООО "РАДИОМАН"
Украина, 02068, г.Киев, ул. Урловская, 12
(Харьковскиймассив, ст. метро "Позняки")
т. (044)255 1580, т/ф 255 1581
e-mail:sales@radioman. com. иа www. radioman, com. ио
Внимание, новый магазин "Радиоман"! Роз-
ничная торговля электронными и электромеханиче-
скими компонентами. 10000 наименований актив-
ных и пассивных компонентов, оптоэлектроника,
коннекторы, конструктивные элементы, инструмент,
материалы и многое другое. Поставки по катало-
гам Компэл, Spoerle, Schukat, Farnell, RS Compo-
nents, Schuricht. Кассовые чеки, налогообложение
на общих основаниях
"ТРИАДА"
Украина, 02121, г. Киев-121, а/я 25
т/ф(044)5622631,4613463, e-mail:triad@ukrpack.nef
Радиоэлектронные компоненты в широком ассорти-
менте (СНГ, импорт) со склада, под заказ. Доставка
курьерской службой.
— "МЕГАПРОМ" Д
Украина, 03057, г.Киев-57, пр.Победы,56, оф.255
т/ф. (044) 455-55-40 (многокан.), 455-65-40
e-mail:megaprom@megaprom. kiev. иа,
http://www.megaprom.kiev.ua
Электронные компоненты отечественного
и зарубежного производства.
VD MAIS
Укро/но, 01033, Ки/'в-ЗЗ, о/с 942, ул. Жилянськая, 29
т. 287-5281,287-2262, ф.(044)287-36-68,
e-mail: info@vdmois.kiev. иа hftp://www. vdmais.kiev. иа
Ел. компоненти, системи промавтаматики,
измерительные приборы, шкафи и корпуса, об-
орудование SMT, изготовление печатных плат. Дис-
трибьютор: AGILENT TEHNOLOGIES, AIM, ANALOG
DEVICES, ASTEC POWER, COTCO, DDC, ELECTROLUBE,
ESSEMTEC, FILTRAN, GEYER ELECTRONIC, IDT, HAMEG, HART-
ING, KINGBRIGHT, KROY, LAPPKABEL, LPFK, MURATA, PACE,
RECOM, RITTAL, ROHM, SAMSUNG, SIEMENS, SCHROFF,
TECHNOPRINT, TEMEX, TYCO ELECTRONICX, VISION, WAVE-
COM, WHITE ELECTRONIC, Z-WORLD.
75
PA 2'2006
"KHALUS- Electronics1
Украина, 03141, г. Киев, а/я 260,
т. (044)490-92-59, ф. (044)490-92-58
e-mail:sales@khalus. com. иа www.khalus.com. иа
TEKTRONIX AGILENT
FLUKE LECROY
Измерительные приборы, электронные компоненты
"БИС-электроник"
Украина, г.Киев-61, ул. Радищева, 10/4
т/ф (044) 4903599 многоканальный
Email:info@bis-el.kiev.иа, http://www.bis-el.kiev.ua
Электронные компоненты отечественные и импорт-
ные, генераторные лампы, инструмент, приборы и ма-
териалы, силовые полупроводники, аккумуляторы и
элементы питания
"ЭЛЕКОМ"
Украина,01135, г.Киев, ул.Б.Хмельницкого,52 , оф.312
т/ф (044) 461-79-90,239-73-23
Email[office @elecom. kiev. и a www. elecom. kiev. и a
Поставки любых эл.компонентов от 3600 поставщиков, бо-
лее бОмпн наименований. Поиск особо редких, трудно-
доступных и снятых с производства эл.компонентов.
ООО "РАСТА-радиодетали "
Украина, 69000, г. Запорожье
ул. Патриотическая, 74-А, оф. 308
т/ф(061) 220-94-98 т(061)220-85-75
e-mail:rasfa@comint. net www. comint. net/~rasta
Радиодетали отечественные и импортные, со склада
и под заказ. СВЧ, ПЗ, ГУ-10А, КС168А. Силовые
приборы. Доставка по Украине. Оптовая закупка
радиодеталей.
I "Триод" |
Украина, 03194, г.Киев-194, ул. Зодчих, 24
тел. /факс (+38 044) 405-22-22,405-00-99
E-mail: ur@friod.kiev.ua www.triod.kiev.ua
Радиолампы пальчиковые 6Д..,6Н..,6П..,6Ж..,6С..,др.
генераторные лампы Г,ГИ,ГМ,ГМИ,ГУ,ГК,ГС, др. тиратроны
ТГИ,ТР, магнетроны, лампы бегущей волны, клистроны,
разрядники, ФЭУ, тумблера АЗР, АЗСГК, контакторы
ТКСДКД, ДМР,электронно-лучевые трубки, конденсаторы
К15-11,К15У-2, СВЧ-транзисторы. Гарантия. Доставка.
Скидки. Продажа и закупка.
ООО "Дискон"
Украина, 83045, г. Донецк, ул. Воровского, 1/2
т/ф (062) 332-93-25, (062)385-01-35
e-mail:discon@dn. farlep. net www. discon. com. ua
Поставка эл. компонентов (СНГ, импорт) со склада. Все-
гда в наличии СПЗ-19, СП5-22, АОТ127, АОТ128,
АОТ101. Пьезоизлучатели и звонки. Стеклотекстолит
фольгированный одно- и двухсторонний. Трансформа-
торы, корпуса и аккумуляторы.
ЧП "ШАРТ"
Украина, 01010, г. Киев-10, а/я 82
т/ф 528-74-67, 531-79-59, 8(050) 100-54-25
e-mail:nasnaga@i. kiev. иа
Продажа,покупка: Радиолампы 6Н, 6Ж, ГИ, ГМ, ГМИ,
ГУ, ГК, ГС, тиратроны ТГИ,ТР, магнитроны,клистроны,
ЛБВ. СВЧ транзисторы. Конденсаторы К-52, К-53. Ра-
диодетали отечественных и зарубежных производите-
лей. Доставка, гарантия.
ООО ПКФ "Делфис"
76
Украина,61166, г.Хорьков-166, пр.Ленина,38, оф.722,
т.(057)7175975, 7175960
e-mail.alex@delfis.webest.com www.delfis.com.ua
Радиоэлектронные комплектующие зарубежного про-
изводства в широком ассортименте со склада и под за-
каз. Доставка курьерской почтой.
| ООО "Фил р Электрик, Лтд"~~[
Украина, 03037, г.Киев, а/я 180,
ул. М.Кривоносо, 2А, 7этаж
т 249-34-06 (многокан.), 248-89-04, факс 249-34-77
e-mail:asin@filur.kiev.ua, http://www.filur.net
Электронные компоненты от ведущих производите-
лей со всего мира. Со склада и под заказ. Специаль-
ные цены для постоянных покупателей. Доставка.
ООО "Инкомтех"
Украина, 04050, г.Киев, ул. Лермонтовская, 4
т.(044)483-3785,483-9894,483-3641,489-0165
ф. (044)461-9245,483-3814
e-mail: eletech @incomtech. com.ua
http://www. incomtech. com. и a
Широкий ассортимент электронных и электромехани-
ческих компонентов, а также конструктивов. Прямые по-
ставки от крупнейших мировых производителей. Доступ
к продукции более 250 фирм. Любая сенсорика. СВЧ-
компоненты и материалы. Большой склад.
Компания "МОСТ”
Украина, 02002, Киев, ул.М.Расковой, 19, оф. 1314
тел/факс: (+380 44) 517-7940
e-mail: info@most-ua. com www. most-ua. com
Поставка широкого спектра электронных компонентов
мировых производителей и производителей стран СНГ.
НПП "ТЕХНОСЕРВИСПРИВОД"
Украина, 04211, Киев-211, а/я 141
т/ф (044) 4542559,4561957,4584766
e-mail: tsdrive@semikron. com. иа www. tsdrive. com. ua
Диоды и мостики (DIOTEC), диодные, тиристорные,
IGBT модули, силовые полупроводники (SEMIKRON),
конденсаторы косинусные, импульсные, моторные
(ELECTRONICON), ремонт преобразователей частоты
ООО "ЛЮБКОМ"
Украина, 03035, Киев, ул. Соломенская, 1, оф.209
т/ф (044)248-80-48,248-81-17,245-27-75
e-mail:info@lubcom.kiev.ua
Поставки эл. компонентов - активные и пассивные,
импортного и отечественного производства. Со скла-
да и под заказ. Информационная поддержка, гибкие
цены, индивидуальный подход.
| GRAND Electronic |
Украина, 03124, г.Киев, бул. Ивана Лепсе, 8
т/ф (044)239-96-06 (многокан.), 495-29-19
e-mail:info@grandelectronic.com;
www. grandelectronic. com
Поставки активных и пассивных р/э компонентов, в т.ч.
SMD. Со склада и под заказ AD, Agilent, AMD, Atmel,
Burr-Brown, IR, Intersil, Dallas, Infineon, STM, Motorola,
MAXIM, ONS, Samsung, Texas Instr., Vishay, Intel, Fairchild,
Alliance, Philips. AC/DC и DC/DC Franmar, Peak, Power
One, Опытные образцы и отладочные средства.
"АЛЬФА-ЭЛЕКТРОНИК УКРАИНА"
Украина, 04050, г.Киев-50, ул. М.Кравченко, 22, к.4
т/ф (044) 486-83-44,484-19-90
e-mail:alfocom@ukrpack.net www.alfacom-ua.net
Импортные радиоэлегронные комплектующие со склада и
под заказ. Официальный представитель в Украине: "SPEC-
TRUM CONTROL" GmbH, "EAOSECME", GREISINGER Elec-
tronic GmbH, STOCKO GmbH. Постоянные поставки изде-
лий от: HARTING, EPCOS, PHOENIX, MAXIM, AD, LT.
ООО "НЬЮ-ПАРИС"
Украина, 03055, Киев, просп. Победы, 30, к. 72
т/ф 241-95-88, т. 241-95-87,241-95-89
www.paris.kiev. ио e-mail:wb@newparis.kiev. иа
Разъемы, соединители, кабельная продукция, сетевое
оборудование фирмы Planet, телефонные разъемы и
аксессуары, выключатели и переключатели, коро-
ба, боксы, кроссы, инструмент.
"ЭлКом"
Украина, 69000, г. Запорожье, а/я 6141
пр. Ленина, 152, (левое крыло), оф.309
т/ф (061) 220-94-11, т220-94-22
e-mail:venzhik@comint.net www.elcom.zp.ua
Эл. компоненты отечественного и импортного произ-
водства со склада и под заказ. Спец, цены для посто-
янных покупателей. Доставка почтой. Продукция в об-
ласти проводной связи, электроники и коммуникаций.
Разработка и внедрение.
TOB "Бриз ЛТД"
Украина, г. Киев, ул. Шутова, 16
Т/ф (044) 599-3232,458-0276
e-mail:briz@nbi. com. иа
Радиолампы 6Д, 6Ж, 6Н, 6С, генераторные ГИ, ГС, ГУ,
ГМИ, ГК, ГМ, тиратроны ТР, ТГИ, магнетроны, клистро-
ны, разрядники, ФЭУ, лампы бегущей волны. Про-
верка и перепроверка. Закупка и продажа.
"МАКДИМ"
Украина, Киев, бул. Кольцова, 19, к. 160
т/ф (044) 4054008,5782620, makdim2@mail.ru
Приобретаем и реализуем генераторные лампы: ГИ, ГС,
ГУ, ГМИ, ГК, клистроны, магнетроны, ЛБВ. Доставка,
гарантия.
ООО "Техпрогресс"
Украина, 04070, г. Киев, Сагайдачного, 8/10,
литера "А", оф. 38
т/ф (044) 494-21-50,494-21-51, 494-21-52
e-moil:info@tpss. com. иа, www. tpss. com. ua
Импортные разъемы, клемники, гнезда, панельки, пере-
ключатели, переходники. ЖКИ, активные компоненты,
блоки питания. Бесплатная доставка по Украине.
ООО "Элтис Компоненты"
Украина, 04112, г.Киев,
ул. Дорогожицкая, 11/8, оф.211
т(044) 490-91-94,490-91-93
e-mail:sales@eltis. kiev. ио, www. eltis. kiev. ua
Поставки импортных р/э компонентов со склада и под
заказ. Bolymin, Dallas/MAXIM, Power Integra-
tions, Fujitsu, Silicon Lab., TDK, Goodwill, Cyan и
др. всемирноизвестных производителей.
ООО "Симметрон-Украина"
Украина,02002, Киев, ул.М. Расковой, 13, оф. 903
т. (044)239-20-65,494-25-25
ф. (044) 239-20-69
info @symmetron. com. иа www. symmetron. com. ua
Склад компании насчитывает более 65 тыс
наименований, под заказ доступно около трех тысяч
наименований. Для удобства разработчиков и
ремонтников работает интернет-магазин.
ООО "РЕКОН"
Украина, 03037, г.Кйев, ул. М.Кривоносо, 2Г,оф.40
т/ф (044) 490-92-50 (многоканальный), 249-37-21,
e-mail:rekon@rekon.kiev. иа www. rekon. kiev. иа
Поставки электронных компонентов. Гибкие цены,
консультации, доставка.
НПКП "Техекспо"
Украина, 79057, Львов, ул. Антоновича, 112
(0322)95-21-65, 95-39-48,
techexpo@infocom.lviv.ua, techexpo@lviv.gu.net
Гуртов! та др1бногуртов1 поставки широкого спектру
ел. компоненлв провщних виробниюв св!ту, а також
СНД для пщприсмств р!зних галузей д!яльносп. Датчики
HoneyWell, АР. Виготовлення друкованих плат.
IMRAD
Украина, 04112, г.Киев, ул. Шутова, 9
т/ф (044)490-2195,490-2196,495-2109,495-2110
Email:imrad@imrad. kiev. ио, www.imrad. kiev. иа
Высококачественные импортные электронные компо-
ненты для разработки, производства и ремонта элек-
тронной техники со склада в Киеве.
ООО "КОМИС"
Украина, 03150, г.Киев, пр. Краснозвездный, 130
т/ф 5251941,5240387, e-mail:gold_ s2004@ukr. net
Комплексные поставки всех видов отечественных эл.
компонентов со склада в Киеве. Поставка импорта под
заказ. Спец, цены для постоянных клиентов.
РА 2'2006
«Центральна
Електронна Компажя»
Укра'ша, 04205, г.Ки1в-205,
пр.Оболонський,16 Д, а/с 17,
т. (044) 537-28-41
e-mail: trans@centrel. сот. иа www. centre/, сот. ио
Контракте електронне виробництво. Комплексы р!шен-
ня для зд!йснення поставок готових вироб!в: якгсний
SMD- та об'емний монтаж друкованих плат; комплек-
та^ електронними компонентами; виготовлення дру-
кованих плат; розробка проекту, схем та топологи.
НТЦ "GBPOKOHTAKT"
Укра/'на, 03150, м.Ки!в,
вул. Димитрова, 5, т. (044) 2209298 ф.2207322
info@eurocontact.kiev.ua www.eurocontact.kiev.ua
Олтов! поставки ел. компоненте поземного в!робн. Память,
лопка, мкропроцесори, схеми зв'язку, силов!, дискреты, ана-
логов1 компоненти, НВЧ компоненти, компоненти для оп-
товолоконного зв'язку 3i складу та на замовлення.
ЧП "Ода" - ГНПП "Электронмаш"
Украина, 03134, г. Киев, пр. Королева, 24, кв. 49
т (044) 496-83-21, факс 496-83-22
e-mail: oda@bg.net.ua, www.oda-plata.kiev.ua
Проектирование, подготовка производства, изготов-
ление одно-, двух- и многослойных печатных плат,
гибких шлейфов, клавиатуры, многоцветных клейких па-
нелей, шильдиков и этикеток, химическое фрезерова-
ние. Электроконтроль печатных плат.
"СИМ-МАКС"
Украина, 02166, г.Киев-166, ул.Волкова,24, к.36
т/ф 568-09-91,247-63-62
e-mail:simmaks@softhome. net; simmaks@chat. ru,
www. simmaks. com. ua
Генераторные лампы ГУ, ГИ, ГС, ГК,. ГМИ, ТР, ТГИ, В,
ВИ, К, МИ, УВ, РР и др. Доставка.
Золотой Шар - Украина
окраина, thUI2, киев,
Майдан Незалежности 2, оф 711
т. (044)279-77-40, т/ф. (044)278-32-69
e-moif:office@zolshor. com. ио, http://uk. farnell. com
Для разработки и ремонта - срочные поставки эл.
компонентов по каталогу Parnell. Всегда в наличии на
складе, плюс необходимая техническая поддержка.
ООО "PoflQj
Украина, 61058, г. Харьков (для писем а/я 8864) ул.
Данилевского, 20(ст. м. "Научная'')
тел. (0572) 705-31-80, факс (057) 715-71-55
e-mail: radio@radar.org.ua
Радиоэлементы в широком ассортименте в наличии на
складе: микросхемы, транзисторы, диоды, резисторы,
конденсаторы, элементы индикации, разъемы,
установочные изделия и многое другое. Возможна
доставка почтой и курьером.
СП "ДАКПОЛ"
Украина,04211, Киев-211,а/я 97
ул. Сновская, 20
т/ф (044) 5019344,331-11-04,
(050)447-3912
e-mail:kiev@dacpol.com www.dacpol.com.pl/ru
ВСЕ ДЛЯ СИЛОВОИ ЭЛЕКТРОНИКИ. Диоды, тири-
сторы, IGBT модули, конденсаторы, вентиляторы, дат-
чики тока и напряжения, охладители, трансформато-
ры, термореле, предохранители, кнопки, электротех-
ническое оборудование.
ЧП "Ольвия-2000"
Украина, 03150, г.Киев, ул.Щорса, 15/3, оф. 3
т529-62-41, 8 (067) 443-74-04
e-mail:andrey@olv. com. ua, www. olv. com. ua
Корпуса пластиковые для РЭА, кассетницы. Пленочные
клавиатуры.
ДП "Тевало Украина"
Украина, 01042, г.Киев, б-р Дружбы народов 9, оф. 1а
т(044)5296865,5011256(многокан), ф(044)528б259
e-mail:office@tevalo. com. ua www. tevalo. com. ua
ДП «Тевало Украина» официальный представитель
компаний ELEA, visaton, Keystone в Украине. Осуществ-
ляет поставку импортных (от более 600 производите-
лей) электрокомпонентов, акустических систем и элек-
трооборудования, общим объемом ассортимента 45
ООО наименований. Срок поставки 10-14 дней,
ООО "ПКФ ХАГ
Украина, 61045, Харьков, ул. О.Яроша, 18, оф. 301
(для писем: 61103, Харьков, а\я 503)
тел./факс (057) 752-25-35, 343-46-29
e-mail: alex@uaone. com, hag@ic. kharkov. ua
Разработка КД, печатные платы любой сложности,
комплектация, монтаж, пайка р/э устройств "под ключ",
поставка р/э компонентов со склада и под заказ.
Доставка курьерской почтой.
ООО "МСС"
Украина, г. Днепродзержинск, ул. Аношкина, 9
тел/факс +380569533781, +380569533782
http://mss.dp.ua sales@mss.dp.ua
Компания МСС предлагает: разработку электронных
систем по техническому заданию заказчика.
Производство электроники на собственной базе
(в т.ч. SMD - монтаж печатных плат).
Визитные карточки
Свилодюди
в корпусах та без.
Свпглодюдж лампи.
www.aten.com.ua
Р1дкокристал1чж алфавпгно-цифров!
i граф!чж д1сллеТ з пщсвикою та без.
Семисегментж ждикатори р!зних розм1р!в.
Ексклюзивний дистрибутор ATEN в УкраТн!
К\/М-перемикач1, комутац1йн1 блоки,
USB пристроТ, конвертери, в1део-спл1тери, HUBS,
мережев! пристроТ, комун1кац)йн1 вироби та кабел!
О legrand9
ООО «ПЯРЛС» УЬРЯЬНЯ. 010] 3. Г. К UE8. УЛ . ПРОМЫШЛЕН-
НАЯ 3, (МЕТРО ВЫЛУБШ1 ТЕ Л./ФЯКС: (099! 395-17-53,
ТЕЛ: 396-35-39, E-MAIL- PRRISSJPRRIS^IEV.Ufl
IMTERHET: WUWPRRIS.KIEP.UR
Великий
вибжр!
Роз’еми та з’еднувач!
клемм, клемники
корпуси, кртлення
панел! до м!кросхем
та 1НШ1 пасивн!
Електро обладнання
шафи та щити
блоки аваршного освгглення
захистне комутацшне обладнання
структуроваш кабельш системи LCS
кабельн! лотки, короба, автоматичш пускач!
комутащйш шафи i pisni аксесуари
Це все та багато !ншого е на склад! в Киев!!
КиТв, вул. Промислова, 3
ПАОМГ Т/ф (044) 285-17-33,
I IHl inu 286-25-24,527-99-54
__________________paris_ooo@bigmir.net
KSS
Короба
Стяжки
Скоби
(НШ1
компоненти
для кртлення
нструмент
та аксесуари
III |O КиТв, пр. Перемоги, 30, к.72
FiDTV * тел.: 241-95-87, 241-95-89
ПА DI/1 П факс: 241-95-88
I IrAHIrlw E-mail: newparis@newparis.kiev.ua
РА 2'2006
Электронные наборы приборы почтой
Уважоемые читатели, в этом номере опубликован сокращенный перечень электронных наборов и модулей "МАСТЕР КИТ", а также измерительных
приборов и инструментов, которые Вы можете заказать с доставкой по почте наложенным платежом. Каждый набор состоит из печатной платы,
компонентов, необходимых для сборки устройства, и инструкции по сборке. Если в названии набора стоит обозначение "модуль" или "готовый блок",
значит, набор не требует сборки и готов к применению. Вы имеете возможность заказать эти наборы, измерительные приборы, инструмент и паяльное
оборудование через редакцию. Стоимость, указанная в прайс-листах, не включает в себя почтовые расходы, что при общей сумме заказа от 1 до
49 грн. составляет 8 грн., от 50 до 99 грн. - 10 грн., от 100 до 199 грн. - 15 грн., от 200 до 500 грн. - 25 грн. Для получения заказа Вам необходимо
прислать заявку на интересующий Вас набор по адресу: "Издательство "Радюаматор" ("МАСТЕР КИТ"), а/я 50, Киев-110, индекс 03110, или по факсу
(044) 573-25-82. В заявке разборчиво укажите кодовый номер изделия, его название и Ваш обратный адрес. Заказ высылается наложенным платежом.
Срок выполнения заказа 2-4 недели с момента получения заявки. Номер телефона для справок и консультаций: (044) 573-25-82, e-mail:
val@sea.com.ua. Ждем Ваших заказов.
Более подробную информацию по комплектации набора, его техническим характеристикам и прочим параметрам Вы можете
узнать из каталога "МАСТЕР КИГ'стоимостью 15 грн., по измерительным приборам и инструментам - из каталогов^
"Контрольно-измерительная аппаратура" и "Паяльное оборудование", заказав каталоги по разделу "Книга-почтой" (см. стр.64).
Код Ноименовоние набора Цена в грн. с уч. НДС NK139 Конвертер 100...200 МГц 105
RA001 Ультразвуковой отпугивотель агрессивных собак (готовое устройство) 195 NK140 Мостовой усилитель НЧ 200 Вт(ТОА2030+по паре КТ818 и КТ819 в каждом плече) 145
RA002 Электронный таймер с энергонезависимой памятью, 220В, макс. 16 А, 3680Вт., NK141 Стереодекодер 48
RA003 ж/к дисплей 2,5 см., 25 программ на 7 дней недели (готовое устройство) Электронный таймер с энергонезависимой памятью, 220В, макс. 16 А, 3680Вт., 85 95 NK143 NK145 Юный электротехник (электродвиг., компас, лампа, катушка индукт...) Звуковой сигнопизатор уровня воды (SMD) Антенный усилитель 50... 1000 МГц 50 40
RA004 ж/к дисплей 4,5 см., 25 программ на 7 дней недели (готовое устройство) Ручной электронный тестер MS48 с электрозумом для поиска скрытой NK147 65
проводки в стенах, электромагнита, излуч,, проверки п/n и конденсаторов (гот. устр.) 30 NK294 6-канальная светомузыкальная приставка 220 В/500 Вт 124
RA005 Термометр на 2 датчика (внутр.-нар.) от-50 до +70, ж/к дисплеи NK295 "Бегущие огни" 220 В, 10x100 Вт 98
АК059 3,6 см.(гот. устр.) 58 NK297 Стробоскоп 75
Высокочастотный пьезоизлучатель 33 NK298 Электрошок (вых. напряжение 10 000 В) 130
АК076 Миниатюрный пьезоизлучатель 25 NK299 Устройство защиты от накипи 37
АК095 Инфракрасный отражатель 25 NK300 Лазерный световой эффект 140
АК109 Датчик для охранных систем 34 NK303 Устройство управления шаговым двигателем 83
АКИО Датчик для охранных систем (торцевой) 30 NK307 Инфракрасный секундомер с инфракрасным световым барьером 140
АК157 Ультразвуковой пьезоизлучатель 67 NK307A Дополнительный инфракрасный барьер для NK307 80
ВМ005 Сумеречный переключатель 60 NK314 Детектор лжи 36
ВМ146 Исполнительный элемент 43 NK315 Отпугивотель кротов на солнечной батарее 82
ВМ2032 Усилитель НЧ 4x40 Вт (TDA7386, авта, готовый блок) 114 NK316 Ультразвуковой отпугивотель грызунов 52
ВМ2033 Усилитель (модуль) НЧ 100 Вт (TDA7294, готовый блок) Усилитель (модуль) НЧ 70 Вт (TDA1562, авто), (готовый блок) Усилитель НЧ 2x40 Вт (TDA8560Q/TDA8563Q) 72 NK340 Компьютерный программируемый "Лазерный эффект" Стабилизатор напряжения 5 В/1 А 169
ВМ2034 114 NM1011 37
ВМ2039 67 NM1012 Стабилизатор напряжения 6 В/1 А 33
ВМ2042 Усилитель (модуль) НЧ 140 Вт (TDA7293, Hi-Fi, готовый блок) 92 NM1013 Стабилизатор напряжения 9 В/1 А 40
ВМ2051 2-канальный микрофонный усилитель (готовый блок) 35 NM1014 Стабилизатор напряжения 12 В/1 А 37
ВМ2115 Активный фильтр НЧ для сабвуфера (готовый блок) 47 NM1017 Стабилизатор напряжения 24 В/1 А 39
ВМ2118 Предвар. стереофонический регулируемый усилитель с балансными входами 47 NM1022 Регулируемый источник питания 1,2...3О В/1 А Преобразователь напряжения 12В/+45 В, 200 Вт (авто) 54
ВМ4022 Термореле 50 NM1025 187
ВМ8031 Прибор для проверки строчных трансформаторов (готовый блок) 115 NM1031 Преобразователь однополярного пост. напр. в пост, двухполярное 25
ВМ8032 Прибор для проверки ESR электролитических конденсаторов (готовый блок) 145 NM1032 Преобразователь 12 В/220 В с радиаторами 115
ВМ8037 Цифровой термометр (до 16 датчиков) 125 NM1034 Преобразователь 24 В в 12 В/3 А 69
ВМВ041 Микропроцессорный металлоискатель (готовый блок) 185 NM1041 Регулятор мощности 650 Вт/220 В 61
ВМ8042 Импульсный микропроцессорный металлоискатель (готовый блок) 245 NM1042 Терморегулятор с малым уровнем помех 62
МК035 Ультразвуковой модуль для отпугивания грызунов 79 NM1043 Устройство плавного вкл./выкл. ламп накаливания 220 В/150 Вт 42
МК056 3-полосный фильтр для акустических систем (модуль) 48 NM2011 Усилитель НЧ 80 Вт с радиатором 95
МК063 Универсальный усилитель НЧ 3,5 В (модуль) 56 NM2011 /MOSFET Усилитель НЧ 80 Вт на биполярных транзисторах 100
МК067 Модуль регулировки переменного напряжения 1200 Вт/220 В 89 NM2012 Усилитель НЧ 80 Вт 81
МК071 Регулятор мощности 2600 Вт/220 В (модуль) 89 NM2021 Усилитель НЧ 4x11 Вт/2х22 Вт с радиаторам 62
МК072 Универсальный усилитель НЧ 18 Вт (модуль) Регулируемый модуль питания 1,2...3О В/2 А 82 NM2031 Усилитель НЧ 4x30 Вт(TDA7385, авто) Усилитель НЧ 4x40 Вт/2х80 Вт (TDA7386, авто) 97
МК074 72 NM2032 100
МК075 Универсал, ультразвук, отпугивотель насекомых и грызунов (модуль до 30 кв.м) 115 NM2033 Усилитель 100 Вт (TDA 7294) 60
МК077 Имитатор лая собаки (модуль) 77 NM2034 Усилитель НЧ 70 ВтТОА1562 (автомобильный) 97
МК080 Электронный отпугивотель подземных грызунов (модуль) 82 NM2035 Усилитель Hi-Fi НЧ 50 ВтTDA 1514 125
МК081 Согласующий трансформатор для пьезоизлучателя (модуль) 40 NM2036 Усилитель Hi-Fi НЧ 32 Вт TDA2050 50
МК084 Универсальный усилитель НЧ 12 Вт (модуль) 63 NM2038 Усилитель Hi-Fi НЧ 44 Вт TDA2030A+BD907/90B 68
МК107 Стац. ультразвуковой отпугивотель насекомых и грызунов (модуль) 67 NM2040 Автомобильный УНЧ 4x40 Вт TDA8571J 95
МК113 Таймер 0...30 минут (модуль) 65 NM2041 Автомобильный УНЧ 22 Вт TDA 1516 BQ/1518 В Q 43
МК119 Модуль индикатора охранных систем 34 NM2042 Усилитель 140 BtTDA7293 90
МК152 Блок защиты электроприборов от молнии (модуль) 45 NM2043 Мощный автаусилитель мостовой 4x77 Вт (TDA7560) 185
МК153 Индикатор микроволновых излучений (модуль) 45 NM2044 Усилитель НЧ 2x22 Вт (TA8210AH/AL, авто) Усилитель НЧ 140 Вт или 2x80 Вт (класс D, TDA8929+ TDA8927) 75
МК156 Автомобильная охранная сигнализация (модуль) 83 NM2045 245
МК2В4 Детектор инфракрасного излучения (модуль) 49 NM205I Двухканальный микрофонный усилитель 30
МК286 Модуль управления охранными системами 200 NM2061 Электронный ревербератор 95
МК287 Имитатор видеокамеры наружного наблюдения (модуль) 52 NM2062 Цифровой диктофон 115
МК290 МК301 Генератор ионов (модуль) Лазерный излучатель (модуль) (3 В, 3,5 МВт) 130 135 NM2112 NM2113 Блок регулировки тембра и громкости (стерео) Электронный коммутатор сигналов (TDA1029) 85 69
МК302 Преобразователь напряжения 24 В в 12 В 4-кан. LPT-коммутатор для управления шаговым двигателем (модуль) 80 NM2114 Процессор пространственного звучания (TDA3810) 52
МК304 101 NM2115 Активный фильтр НЧ для сабвуфера Активный 3-полосный фильтр 45
МК305 Программируемое устр-во управления шаговым двигателем (модуль) 136 NM2116 49
МК306 Модуль управления двигателем постоянного тока 99 NM2117 Активный блок обработки сигнала для сабвуферного канала 73
МК308 Программируемое устр-во управления шаговым двигателем (модуль) 131 NM2118 Предварительный стереофон. регул, усилитель с балансом 45
МК318 Модуль защиты автомобильного аккумулятора 67 NM2202 Логарифмический детектор 26
МК319 Модуль защиты от накипи 50 NM2222 Стереофонический индикатор уровня сигнала 'светящийся столб" 86
МК321 Модуль предусилителя 10 Гц ..100 кГц 58 NM2223 Стереофонический индикатор уровня сигнала "бегающая точка" 84
МК324 Программируемый модуль 4-канального ДУ 433 МГц 185 NM2901 Видеоразветвитель (усилитель) 47
МК324/перед. Дополнительный пульт для МК324 113 NM2902 Усилитель видеосигнала (6 МГц, 75 Ом,15 дБ) 29
МК324/прием. Дополнительный приемник для МК324 80 NM2905 Декодер телевиз. стереозвукового сопровождения формата NICAM 215
МК325 Модуль лазерного шоу Декодер VIDEO-CD (ELE-680-M1-VCD MPEG-card) (модуль) 97 NM3I0I Автомобильный антенный усилитель 28
МК326 250 NM320I Стереофонический приемник УКВ ЧМ с низковольтным питанием 115
МК331 Радиоуправляемое репе 433 МГц (220 В/2,5 А) (модуль) 210 NM3204 Устройство для беспроводной коммутации аудиокомпонентов 77
МКЗЗЗ Программируемый 1 -канал, модуль радиоуправляемого реле 433 МГц (220 В/7 А) 265 NM3311 Система ПК ДУ (приемник) Система ИКДУ (передатчик) 100
МК334 Программируемый 1 -канал, модуль дистанционного управления 433 МГц 185 NM3312 80
МК335 Радиовыключатель 433 МГц 75 NM4011 Мини-таймер 1 ...30 с 19
МК350 Отпугивотель грызунов "ТОРНАДО - М" (модуль) 195 NM4012 Датчик уровня воды 20
MK35I Универсальный отпугиватель грызунов 398 NM4013 Сенсорный выключатель 25
NK00I Преобразователь напряжения 12 В в 6...9 В/2 А 38 NM4014 Фотоприемник 30
NK002 Сирена воздушной тревоги 2 Вт 28 NM4015 Инфракрасный детектор 30
NK004 Стабилизированный источник питания 6 В - 9 В - 12 В/2 А 59 NM4016 Термореле 20... 120"С 42
NK005 Сумеречный переключатель 55 NM4021 Таймер на микроконтроллере 1 ...99 мин 129
Ь1К005/в кор. Сумеречный переключатель с корпусом Регулируемый источник питания 0...12 В/0,8 А 68 NM4022 Термореле 0... 150”С 50
NK010 38 NM4411 4-канальное исполнительное устройство (блок реле) 92
NK014 Усилитель НЧ 12 Вт (TDA2003) 69 NM4412 8-канальное исполнительное устройство (блок реле) 154
NK017 Преобразователь напряж. для питания люминесцентных ламп 10... 15 Вт (авто) 92 NM4413 4-канальный сетевой коммутатор в корпусе "Пилот" 159
NK057 Усилитель НЧ 22 Вт (TDA2005, мост) 44 NM4511 Регулятор яркости ламл накаливания 12 В/50 А 54
NK082 Комбинированный набор (термо-, фотореле) 52 NM5017 Отпугивотель насекомых-паразитов (электронный репеллент) 25
NK0B3 Инфракрасный барьер 50 м 87 NM5021 Полицейская сирена 15 Вт 30
NK089 Управляемое фотореле 43 NM5024 Сирена ФБР 15 Вт 30
NK092 Инфракрасный прожектор 77 NM5031 Сирена воздушной тревоги 29
NK106 Универсальная охранная система 92 NM5034 Корабельная сирена "ТУМАН" 5 Вт 28
NK108 Термарепе О...15О"С 49 NM5035 Звуковой сигнализатор уровня воды 28
NK117 Индикатор для охранных систем 25 NM5036 Генератор Морзе 25
NK121 Инфракрасный барьер 18 м 79 NM5037 Метроном п i
NK126 Сенсорный выключатель 59 NM5101 Синтезатор световых эффектов 123
NK127 Передатчик 27 МГц 67 NM5201 Блок индикации "светящийся столб" 46
NK131 Преобразователь напряжения 6...12 В в 12...30 В/1,5 А 105 NM5202 Блок индикации - автомобильный вольтметр "свет, столб" 46
NK133 Автомобильный антенный усилитель 12В 28 NM5301 Блок индикации 'бегающая точка" 44
NK134 Электронный стетоскоп (МС34119Р) 59 NM5302 Блок индикации - автомобильный вольтметр "бег. точка" 45
NK135 Звуковой сигнализатор уровня воды 29 NM5401 Автомобильный тахометр на инд. "бег. точка" 50 1
NK136 Регулятор постоянного напряжения 12...24 В/10...30А ПО NM5402 Автомобильный тахометр на инд "свет, столб" 50 ’
NK137 Микрофонный усилитель 49 NM5403 Устройство управления стоп-сигналами автомобиля 57
NK138 Антенный усилитель 30...850 МГц 69
РА 2'2006
NM5421 Электронный блок зажигания "классика"
NM5422 Электронное зажигание на "классику" (многоискровое)
NM5423 Электронное зажигание на переднеприводные авто
NM5424 Электронное зажигание (многоискровое) на ГАЗ, УАЗ и др
NM5425 Маршрутный диагностический компьютер (ДК)
NM5426 Автоматич. зарядн. устр-во для аккум, батарей 12 В до 75 А/ч "АРГО-1" (модуль)
NM5427 Импульсное зарядное устройство "Супер импульс" 12 В 40-120 А/ч
NM6011 Контроллер электромеханического замка
NM6013 Автоматический включатель освещения на базе датчика движения
NM8021 Индикатор уровня заряда аккумулятора DC-12V
NM8031 Тестер для проверки строчных трансформаторов
NM8032 Тестер для проверки ESR качества электрол. конденсаторов
NM8033 Устройство для проверки ИК-пупьтов ДУ
NM8034 Тестер компьютерного сетевого кабеля "витая пара"
NM8041 Металлоискатель на микроконтроллере
NM8042 Импульсный металлоискатель на микроконтроллере
KIT детектор 8041 Универ, корпус для катушки (датчика) металлоискателей NM8041-NM8043
NM8051 Частотомер, универсал, цифр, шкала (базовый блок)
NM8051/1 Активный щуп-депитель на 1000 (приставка)
NM8051 /3 Приставка для измер. резон, частоты динамика (для NM8051)
NM8052 Логический пробник
NM9010 Телефонный "антипират"
NM9211 Программатор для контроллеров AT89S/90S фирмы ATMEL
NM9212 Универсальный адаптер для сотовых телефонов (подкл. к ПК)
NM9213 Адаптер K-L-пинии (для авто с инжекторным двигателем)
NM9214 ИК-управление для ПК
NM9215 Универсальный программатор
NM9216.1 Плата-адаптер для универе, программатора NM9215 (мк-ра ATMEL)
NM9216.2 Плата-адаптер для ун. прогр. NM9215 (для микроконтроллера PIC)
NM9216.3 Плата-адаптер для ун прогр NM9215 (для Microwire EEPROM 93хх)
NM9216.4 Плата-адаптер для ун. прогр. NM9215 (адаптер PC-Bus EEPROM)
NM9216.5 Пл.-ад для NM9215 (ад. EEPROM SDE2560, NVM3060 и SPI25xxx)
NM9217 Устройство защиты компьютерных сетей (BNC)
NM9218 Устройство защиты komi ъютерных сетей (UTP)
NM9221 Устройство для ремонта и тестирования компьютеров - POST Card PCI
NS018 Микрофонный усилитель
NS019 Металлоискатель
NS066 Термореле 20...7СГС
NS090 Высококачественный усилитель НЧ 100 Вт
NS122 Таймер 0...5 мин
NS164 Регулятор мощности 220 В/800 Вт
NS 165 Стробоскоп
NS167 Ультразвуковой радар (10 м)
NS172 Автоматический фоточувствитепьный выключатель сети
NS174 Регулируемый источник питания (LM313) 2...30 В/5 А
NS178 Индикатор высокочастотного излучения
NS182 2 4-кан часы-таймер-терморег с энергонезав. пам. и исполн. устр-ом
NF236 Сумеречный переключатель 220 В
NF238 Таймер 2 с-3 ч, 300 Вт
NF245 Регулятор мощности 500 Вт/220 В
NF246 Регулятор мощности 1000 Вт/220 В
NF247 Регулятор мощности 2500 Вт/220 В
NF249 Оптореле 220 В/10 А
NF251 Циклический таймер 1-180 мин (секунд), 220 В/200 Вт
NF406 Усилитель НЧ 100 Вт
84
130
150
148
161
235
385
151
100
22
88
115
69
167
155
205
48
145
59
59
43
41
122
87
85
82
92
75
54
39
41
45
109
109
195
62
105
85
195
89
92
149
125
77
198
102
195
48
49
25
35
130
45
70
205
Паяльное оборудование и инструмент
Набор часовых отверток (6 шт. + футляр), ТОРЕХ (Польша) 12
Набор часовых отверток (11 шт. + футляр), ТОРЕХ (Польша) 20
Миниатюрные бокорезы, VT057, 110 мм. Velleman 15
Миниатюрные бокорезы, VT100, 130 мм. Velleman 15
Миниатюрные бокорезы, VT106, 125 мм. Velleman 15
Универсальные мощные бокорезы, VT09,152 мм. Velleman 30
Миниатюрные длинногубцы, VT046, 115 мм. Velleman 24
Миниатюрные круглогубцы, VT052,125 мм Velleman 15
Миниатюрные плоскогубцы, VT054,125 мм. Velleman 20
Миниатюрные изогнутые плоскогубцы, VT055,125 мм. Velleman 22
Миниатюрные утконосы, VT056,115 мм. Velleman 20
Универсальные плоскогубцы, VT04,152 мм. Velleman 24
Универсальные мощные плоскогубцы, VT03, 190 мм. Velleman 27
Длинногубцы с режущими кромками, SN55, Xcelite 114
Мощный инструмент для резки кабелей до 32 мм, 254 мм. VTM535, Velleman 624
Инструмент для зачистки изоляции проводов сечением 0,2-6,0 мм на длину до 25 мм., Velleman 72
Инструмент для зачистки изоляции проводов сечением 1 /1,6/2/2,6/3 мм (AWG8,10,12,14,18). 50
Инструмент для зачистки коаксиальных кабелей, VTCOAXF, Velleman 42
Прецизионный нож-скальпель 145мм. с набором лезвий (5 шт.), VTK1, Velleman 15
Мощный монтажный нож-скальпель с изолированной ручкой и набором лезвий (5 шт), VTK2 24
Большой монтажный нож, VTK5, Velleman 9
Мощный нож-скальпель с изолированной ручкой 137 мм., Xcelite 36
Клещи монтажные профессиональные (RJ 11, RJ 12, RJ45), VTM468P, Velleman 180
Клещи монтажные (RJ11, RJ12, RJ45), VTM468L, Velleman 33
Профессиональный набор для обжима (5 комплектов вставок для всех типов коакс разьемов, инстр.
для резки кабеля до 10,5 мм, инстр. для зачистки коакс. кобелей, отвертка, кейс.) VTBNCS, 480
Инструмент для обжима, резки и зачистки проводов, 205 мм. VTCT, Velleman 36
Обжимной инструмент для обжима BNC, INC, UHF, SMA' 59, 62, 140,210,55,58,
BELDEN 8279,141,142, 223,303,400, для F&BNC коннекторов, VTFBNC, Velleman 168
Обжимной инструмент для обжима изолир. конт 0,5 6mm 220mm AWG2, VTHCT, Velleman 138
Обжимной инструмент для обжима трубных наконечников+зачистко, отрезка 245mm,VTECT 150
Обжимной инструмент (IDC от 6 до 27,5 мм), VTIDC, Velleman 90
Обжимной инструмент (RG12, RG45), VTM6/8, Velleman 150
Набор отверг., VTSCRSET1, крест, и пл - 8 шт с изол. руч. и жалом до 1000В + инд. напряж. 36
Набор часовых отверток 6шт., VTSET1,4 шлицевых и 2 крест., пластиковый футляр, Velleman 27
Набор из 5 предметов VTSET, длинногубцы, бокорезы, кусачки, изогнутые плоское,утконосы. 66
Набор часовых отверток 15шт, VTSET15,4 крест., 5 плоских, бторкс, + футляр, Velleman 48
Набор прецизионных отверток 16шт, VTSET5, крест., плоские, шестигр, торцевые ключи, футляр 48
Набор прецизионных отверток с изол, ручкой для ремонта мобил, телеф.,11 предметов, VTSET8 66
Набор инструментов, VTSET14, (11 предметов) 8 отв., пинцет, утконосы, бокорезы + футляр 216
Набор инструментов, VTSET23 (18 предметов), паяльник+инструмент Velleman 168
Набор инструментов, VTSET24 (8 предметов), паяльник+инструмент + мультиметр DVM830L 138
Набор инструментов, VTSET25 (11 предметов), паяпьник+пневмоотсос+инструмент, Velleman 120
Набор инструментов, VTSET26 (19 предметов), паяльник+инструмент+мультиметр Velleman 198
Набор инструментов, VTSET 18,4 пл. отв+3 крест. + индикатор +плоског.,бокорезы.,утконосы 144
Набор инструментов VTTS3 (43 предмета), Ручка с насадками, (отвертки и ключи),, Velleman 54
Набор инструментов, VTTS (25 предметов)уткон., бокор.,6 часовых отв., ручка с насадками, 52
Отвертки профессиональные крест РНО с прорезиненной ручкой 145-270 мм, 4шт.('/ТНС 1 -4) 84
Отвертки профессиональные крест РН1-РН2 с прорез, ручкой 195-270 мм, 3iut.(VTHC5-7) 90
Отвертки профессиональные плоские!,4-6,0х76-270мм.спрорез, ручкой 6lut.(VTHF16) 149
Набор шестигранников VTHEX8,1,5, 2, 2,5,3,3,5,4, 5,6мм. Velleman 10
Набор надфилей VTDF1, 120 мм., 10 шт. Velleman 72
Пинцет из нерж, стали, немагнитный, с острыми концами, 135мм., VTTW1, Velleman 24
Пинцет из нерж стали, немагнитный, с широкими концами, 135мм., VTTW2, Velleman 24
Пинцет из нерж, стали, немагнитный, с игольчатыми концами, 135мм., VTTW3, Velleman 24
Пинцет из нерж, стали, немагнитный, с изогнутыми концами, 135мм, VTTW4, Velleman 24
Набор пинцетов, 4 шт., VTTWSET, Velleman 32
Линза с подсветкой, 3dio, диаметр 90 мм VTLAMP LC,. Velleman 95
Линза, 3dio, круглая с подсветкой 22Вт. (профессиональная), диаметр 127 мм, 8066W-3 360
Линза, 8dio, круглая с подсветкой 22Вт (профессиональная), диаметр 127 мм, 8066W-8 438
Линза, 3dio, белая, подсветка 2x9 Вт, (професс.), квадратная, 190x157, 8069-3, VTLAMP3W 474
Линза, 5dio, белая, подсветка 2x9 Вт, (професс.), квадратная, 190x157, 8069-5, VTLAMP5W 480
Бинокулярные очки с подсветкой, VTMG6, регулируемое увеличение х 1,8/2,3/3,7/4,8 Velleman 65
Паяльник, ЭПСН 25 Вт/24 В 25
Паяльник, ЭПСН 65 Вт/220 В 25
Паяльник, ЭПСН 100 Вт/220 В 25
Паяльник, ЭПСН 200 Вт/220 В 144
Паяльник портативный газовый Pyropen-JR (1запр.-1час работы, 500-650°С, 3 насадки), Welle/ 582
Паяльник портат. газовый 51(самоподжыг, 1 запр-2 часа раб,3 режима:паяльник, фен,горелка) 270
Паяльная станция (15О...45О°С, 48 Вт, диоды), VTSS20, Velleman 540
Паяльная станция (15О...45О°С, 48 Вт, цифровая), VTSS30, Velleman 780
Паяльная станция (цифр, дисплей, 50 Вт., керамйч нагреватьль)_11п15оигсе 630
Паяльная станция смикропроц управлением, (150...400°С, 80 Вт., цифровая) ERSA RDS 80 795
Паяльная станция 50 Вт, аналоговая, 1 -канальная, WS51, Weller 1596
Паяльная станция 80 Вт, аналоговая , WS81, Weller 1932
Паяльная станция 80 Вт, цифровая, 1 -канальная, 53260699, WSD81, Weller 2290
Подогреватель для плат 80 W, 80x50мм, Weller 2220
Подставка для паяльника STAND40, Velleman 30
Газ бутан очищенный для заправки газовых паяльников 75мл./42г,РВ$-7, Weller 36
Губка для чистки жала паяльника STAND40/SPS, 10 шт. Velleman 54
Охладитель, 200мл., VCP20, Vellemon 51
Паста паяльная Sn63Pb37, 89,5%, типЗ (25-45мк), 250г, Interflux
Припой 0,7 мм, Sn63Pb37, флюс каниф. безотмыв. 0,8%, 500гр., Interflux
Припой 1,5 мм, Sn63Pb37, флюс каниф. безотмыв. 0,8%, 500гр, Interflux
Паяльная ванна 220В, 1О0Вт.,Ж 17,4мм, глубина 22мм.
Пневмоотсос припоя механический, 190мм, антистатический наконечник, Velleman
Косичка для удаления припоя 1,5мм.х2мм.
Браслет антистатический, AS3, Velleman
Система дымоудаления, VTSF 426 DLX, Velleman
Фильтры сменные (комплект 3 шт.) для VTSF, Velleman
Приборы
Автотрансформатор 110-230 В/0-240 В, 1000 ВА, model SR 1000
Автотрансформатор 110-230 В/0-240 В, 500 ВА, model SR500
Адаптер к СНВ, ВЕНА
Адаптер к СНВ 48 для трехфазной сети, model 93477, ВЕНА
Адаптер токоизмерительный гибкий, model 93487, ВЕНА
Адаптер 9 В/500 МА (к HPS10/HPS40), model PS905, Velleman
Адаптер 9 В/800 МА, model PS908, Velleman
Адаптер 24 В/100 мА, model PS2410, Velleman
Адаптер 3-4,5-6-7,5-9-12 В/500 мА, model PSU05R, Velleman
Адаптер 3-6-9-12 В/1200 мА, model PSU12R, Velleman
Адаптер 1,5-3-4,5-6-7,5-9-12 В/1700 мА, model PSU17R, Velleman
Генератор импульсов, 20 Гц-20 МГц, НМ 8035
Генератор ручной (20 Гц-150 кГц), model 3001
Генератор синусоидального сигнала 5 Гц-50 кГц, НМ 8037
Генератор синусоидального сигнала 20 Гц-20 МГц, НМ 8032
Генератор функциональный (до 2 МГц), model DVM20FGCN, Velleman
Генератор функциональный, НМ 8030-6
Измеритель гармоник цифровой (клещи), model 93476, ВЕНА
Измеритель емкости цифровой, model DVM6013, Velleman
Измеритель мощности цифровой (клещи), m6del 93466, ВЕНА
Измеритель мощности цифровой (клещи), model 93510, ВЕНА
Измеритель мощности цифровой (клещи), model 93535, ВЕНА
Измеритель мощности 3 кВА, НМ 8015
Измеритель нелинейных искажений, НМ 8027
150
52
52
690
30
12
35
590
68
948
696
1200
120
2580
54
102
66
138
174
4572
1320
3168
3168
4320 .
2748
11400
564
3664
8364
6000
3336
2748
Измеритель расстояния лазерный (60 см-15м), model РТС-1, Velleman 150
Ист. пит. 1 вых. 0-30 В/3 А, 2 вых. фикс. +5 В/1 А, 3 вых. фикс. +12 В/1 A, model PS613 936
Источник питания 3-15 В/12 A, model PS912, Velleman 2280
Источник питания 3-15 В/20 A, model PS920, Velleman 2280
Конвертор 24 В (DC)/230 В (АС), 150 ВА, model PI 15024В, Vellemon 320
Конвертор 12 В (DCJ/230 В (АС), 150 ВА, model PI 150М, Velleman 305
Конвертор 12 В (DCJ/230 В (АС), 1000 ВА, model PI 1000М, Velleman 1320
Контрольно-испытательное устройство абонентских линий, ПК-60 5544
Лабораторный блок питания строенный, НМ 8040-3 2916
LCR-метр, model 875В, (0,1 пФ-20мФ) BKPrecision 1518
LCR-метр, model DVM6243(1 пФ- 200мФ), Velleman 498
LCR-метр (до 100 кГц), model 886, BKPrecision 6990
Миллиомметр (с 4-мя тестовыми пробниками HZ17), НМ 8014 2988
Монтажный модуль с блоком питания, НМ 8001-2 1980
Монтажный модуль с блоком питания (на 1 прибор), Н М 8003 1224
Мультиметр аналоговый, model DVM810, Velleman 36
Мультиметр цифровой, model DVM830L, Velleman 42
Мультиметр цифровой, model DVM850BL, Velleman 96
Мультиметр цифровой, model DVM890, Velleman 294
Мультиметр цифровой, model DVM92, Velleman 234
Мультиметр цифровой, model DVM98, Velleman 596
Мультиметр цифровой, model DVM990BL, Velleman 384
Мультиметр цифровой, model HEXAGON 110, ВЕНА 816
Мультиметр цифровой, model HEXAGON 120, ВЕНА 984
Мультиметр цифровой, model HEXAGON 130, ВЕНА 1260
Мультиметр цифровой, model HEXAGON 200, ВЕНА 954
Мультиметр цифровой, model HEXAGON 310, ВЕНА 1260
Мультиметр цифровой, model HEXAGON 320, ВЕНА 1512
Обнаружитель дерева и металла в стенах, model 2042, ВЕНА 896
Обнаружитель кабеля, model 2042, ВЕНА 5400
Осцил.-анализ, портатив. (40 МГц, 2-кан., цвет, диспл.), model ОХ7042-С, Chauvin Hvnoux 18612
Осцил.-анализ, портат. (40 МГц, 2-кан., цвет, диспл., с ПО для ПК), model ОХ7042-СК 13560
Осциллограф аналоговый 2-канальный 35 МГц, model 21 -0303-0600, HAMEG 4668
Осциллографический пробник 60 МГц, PROBE60S 145
Осцил. ручной (2 МГц, с адаптером 11итания), model HPS10SE, Velleman 1896
Осцил. ручной (12 МГц, без адаптера питания), model HPS40, Velleman 2760
Осцил. цифр, (полоса - 50 МГц, 2-кан., с адаптером питания), model PCS500A, Velleman 3576
Осцил. цифр, запоминающий (100 МГц, 2-кан., МОНО-дисплей), model TDS1002. 6660
Осцил. цифр, ручной (5 МГц, 2-кан., с мультим. и частотомером до 10 МГц), model S2405 2736
Панель модуля, НМ 800 384
ПО для ПК, кабель - к моделям 878А, 879, model АК87х, BKPrecision 450
ПО к приборам 5491/5492, model 5492-АК5491, BKPrecision 810
ПО для СНВ 49, model 93536, ВЕНА 1440
Прибор кабельный, ИРК-ПРО (v.7) 8760
Прибор комбин. (люксметр/термометр/гигрометр/шумометр), model DVM401, Velleman 1176
PC функциональный генератор, model PCG10, Velleman 2898
Счетчик универсальный (1,6 ГГц), НМ 8021-4 2998
Термометр инфракрасный, model DVM8810, Velleman 1440
Термометр инфракрасный, model DVM8869, Velleman 1440
Термометр цифровой TA-4, Velleman 42
Термометр цифровой TA-8, Velleman 99
Токоизмерительные аналоговые клещи, model 93801, ВЕНА 786
Токоизмерительные клещи/адаптер AC/DC, model 93410, ВЕНА 1188
Токоизмерительные клещи/адаптер AC, model 93519, ВЕНА 546
Токоизмерительные клещи/адаптер, model 93519, ВЕНА 732
Токоизмерительные цифровые клещи, model 93486, ВЕНА 1824
Токоизмерительные цифровые клещи, model 93511, ВЕНА 4884
Токоизмерительные цифровые клещи, mode! 93520, ВЕНА 654
Токоизмерительные цифровые клещи (мини), model 93532, ВЕНА 924
Частотомер, model DVM13MFC, Velleman 2640
Частотомер, до 200 МГц, model 1803D, BKPrecision 3264
Частотомер, до 1 ГГц, model 1804D, BKPrecision 3378
Частотомер универа, до 175 МГц, 8-разр. дисплей, разрешениеО,! remodel 1823D 3998
Частотомер, до 3,5 ГГц, model 1856D, BKPrecision 5600
Частотомер мультифункциональный, до 2,4 ГГц, 8-разр. дисплей, model 1856С 5600
79
РА 2'2006
Издательство “Радюаматор” предлагает
КНИГА-ПОЧТОИ
| Цены указаны в грн. и включают стоимость пересылки. |
Содержание драгоценных металлов в компонентах РЭА. Справочник. К.:Радиоаматор, 2005 г.208с..........
Энергетика и электротехника Украины 2005. Каталог. К.:Радиоаматор, 2005г., 64сА4....................
Вся радиоэлектроника Украины 2006. Каталог. К.:Радиоаматор, 2005г., 96 с.А4.........................
Электронные наборы и модули "МАСТЕР КИТ Описание, принцип, схемы. Каталог-2005год,вып.2120с. А4..
Собери сам 55 электронных устройств из наборов ‘МАСТЕР КИТ1 Книга 1., М.Додека, 2003г.,272с.........
Собери сам 60 электронных устройств из наборов' МАСТЕР КИТ' Книга 2, М.Додека, 2004г.,304с..........
Собери сам 65 электронных устройств из наборов "МАСТЕР КИТ' Книга 3. М. Додека, 2005г.,352с.........
Импульсные источники питания телевизоров от А до Z. Янковский С.М., изд-е 2-е пер. и дополн.НиТ, 2005г..
Импульсные блоки питания для IBM PC. Ремонт и обслуживание. -М.:ДМК, 2002г., 120с А4...
Источники питания видеомагнитофонов и видеоплееров .Виноградов В А, 256С.А4.........................
Источники питания моноблоков и телевизоров. Лукин Н.В. НиТ.,136с.А4.................................
Источники питания ПК и периферии. Кучеров Д.П.,С.-П.,НиТ,2002г.,384с................................
Источники питания. Расчет и конструирование. Мартин Браун., МК-Пресс, 2005г., 282с..................
Зарубежные электромагнитные реле. Справочник. Вовк П.Ю., 2004г., 382с...............................
Зарубежные микросхемы, транзисторы, тиристоры, диоды + SMD от А до Z. Том 1 .(А.. .М), 2005г., 650с—
Зарубежные микросхемы, транзисторы, тиристоры, диоды + SMD от А до Z. Том 1 .(N.. .Z), 2005г., 682с.
Зарубежные микросхемы, транзисторы, диоды 0.. .9. Справочник. Изд 3-е перераб и доп.,2005г.,672с....
Мощные транзисторы для телевизоров и мониторов.Справочник. НиТ, 2005г., 444с........................
Микроконтроллеры для видео- и радиотехники. Вып. 18. Спр.-МДодека, 2001 г., 208 с...................
Микросхемы для современных импортных ВМ и видеокамер. Вып. 5. Справочник - М.:Додека,288с...........
Микросхемы для совр. импортных телевизоров. Вып.4,16 Справочник.-М.Додека ,2003г.,288с..............
Микросхемы современных телевизоров ."Ремонт' №33 М.;Солон, .208 с...................................
Применение телевизионных микросхем. Т.1 .Корякин-Черняк С., Спб.: НиТ, 2004г., 316с. + схемы........
Микросхемы для аудио и радиоаппаратуры. Вып.17,19,21. Спр-М. Додека, 2002г. по 288 с................
Микросхемы для СО-проигрователей. Сервосистемы. Справочник. НиТ, 2003 г, 268с.......................
Микросхемы для соврем, импортной автоэлектроники. Вып.8. Спр.,-МДодека, -288 с......................
Микросхемы соврем, заруб, усилителей низкой частоты .Вып.7,9. Спр. 288 с............................
Микросхемы для современных импульсных источников питания. Вып. 13. Спр. - М. Додека, 288с...........
Микросхемы для управления электродвигателями. Вып. 12,14. Справочники, М.Додека, по 288с............
Микросхемы для импульсных источников питания. Вып.20. Спр., 2002г.-288 с............................
Микросхемы для современных мониторов. Ремонт. Вып. 74. Тюнин НА, М.Долон, 2004г.,336с...............
Цифровые КМОП микросхемы. Партала О.Н. - НиТ, 2001 г., 400 с........................................
Проекты и эксперименты с КМОП микросхемами. Генераторы, звук, и свет, сигнализ., таймеры, инверторы..
Все отечественные микросхемы. М.Додека, 2004г.,400с.................................................
Отечественные микросхемы и зарубежные аналоги. Справочник., Перельман БЛ, М.: НТЦ Микротех, 384с..
Энциклопедия микросхем для аудиоаппаратуры. М.ДМК, 2004г.,384с......................................
Справочник по микросхемам, т.1. Применение ИМС в ТВ и ВМ, схемы ДУ на МС, усилители.. .2005г.,208С.А4
Справочник по микросхемам, т.2. Примен. ИМС в ТВ, монит. и ВМ, МС для спугн. и каб.ТВ.,2005г.200с.А4 ...
Справочник по микросхемам. т.З. Примен. ИМС в ТВ, мониторах и ВМ, запоминающ. устр. и синтез частоты.
Справочник по микросхемам, т.4. Примен. ИМС в ТВ, мониторах и ВМ,МС для СКТВ, процессоры, АЦП.ЦАП.
Микроконтроллеры PIC16X7XX .Семейство 8-разрядных КМОП микроконтроллеров. 2002г.,320с...............
Микроконтроллеры AVR семейства Classik фирмы ATMEL., М.Додека, 2004г., 286с.........................
Микроконтроллеры MicroCHIP. Схемы, примеры программ, описания. М.: Телеком, 2005г., 280с............
Микроконтроллеры фирмы PHILIPS семейства х51. Фрунзе А.В., М.:Скидмен, 2005г., 336С.А4..............
Семейство микроконтроллеров MSP430. Рекомендации по применению. Компел, 2005г., 544с................
Одноплатные микроконтроллеры. Проектирование и применение. К.: МК-Пресс, 2005г., 304с...............
Микроконтроллеры семейства SX фирмы SCENIX". Филип Андре. М.Додека,272с.............................
Программируемые контроллеры. Петров I/I.B, М Солон, 2004г., 256с....................................
PIC-микроконтроллеры. Практика применения. Кристиан Тавернье. ДМК, 2004г., 272с.....................
Интегральные усилители низкой частоты. Изд.2-е перер. и дополн.ДА, TDA, STA). Герасимов В., НиТ,522с ..
Интегральные микросхемы. Перспективные изделия. Вып 1. МДодека,. 64 стр.............................
Телевизионные микросхемы. Справочник Т.1 ИМС обработки ТВ сигналов. НиТ, 2004г., 286с...............
Телевизионные микросхемы. Справочник Т.3 ИМС обработки сигналов звукового сопровожд. 2005г.,240с..
Телевизионные микросхемы. Справосник Т.4 ИМС для систем разверток. НиТ, 2005г., 208с................
Аналого-цифровые и цифро-аналоговые преобразователи. Справочник. М.Альтвкс, 2003г.,224с.............
Отечественные полупроводниковые приборы и зарубеж. аналоги. Справочник. Перельман БД, 2005г,182с..
Взаимозаменяемые интегральные схемы. Справочник. Нефедов А.В., М.:Радиософт, 2003г., 352с...........
Взаимозамена японских транзисторовДонец В,- М.:Солон.,368с..........................................
Цветовая и кодовая маркировка радиоэлектронных компонентов. Отечественных и заруб. 2005г.,128с......
Маркировка радиоэлектронных компонентов. Карманный справочник. Нестеренко И.И., 2004 г., 164 с......
Видеокамеры. Партала О.Н., НиТ ,192 с. + схемы........................................... ....
Ремонт. Кондиционеры Samsung, LG, Sanyo, General Elektnc, Rolsen, Daikin.(ebin.65) 2002г ...........
Современные холодильники NORD. Ладник В.Н, С-Пб.:НиТ, 2003 г., 144с.................................
Ремонт холодильников, (вып. 35). Лепаев ДА, М.:Солон, 2005г., 432с..................................
Ремонт мониторов Samsung, (вып.64). Яблокин Г. -М:Солон.,2002г., 160сА4.............................
Ремонт зарубежных принтеров (вып.31). Платонов Ю. М.:Солон. 2000 г.,272 с.А4........................
Ремонт измерительных приборов (вып.42).Куликов В.Г., М.:Солон.2000 г.,184 с.А4......................
Ремонт заруб, копировальных аппаратов.Том1 (вып.46). Платонов Ю.М.:Солон. 2002 г.,224с.А4...........
Ремонт музыкальных центров. Вып. 48., вып. 51 Куликов Г.В. - М.: ДМК, 2001 г., 184 с. А4,224с.А4....
Ремонт. Телевизоры HORlzONT. Том 1, том 2. Вып. 82,83. М.:Солон, 2005г, 400с.+ сх., 400с. + схемы...
Ремонт радиотелефонов SENAO и VOYAGER. Вып.ЗО. М.:Солон, 176с.А4....................................
Ремонт. Практика ремонта сотовых телефонов. Вып.81. М.:Солон. 2005г. 132с А4........................
Ремонт сотовых телефонов. Хрусталев ДА, М.:Солон, 2003г.,160с.......................................
Ремонт. Сотовые телефоны. Схемы располож. элементов и контрольных точек.Вып. 71,2004г, 108с.А4 ....
Ремонт. Электросварка. Справочник.Вып.73. Лихачев В.Л., М.:Солон, 2004г., 672с......................
Рвмонт. Современнь е копированья, аппараты. (Ricoh, Sharp, Xerox, Konica, Toshiba, Minolta). B.63., 384c.A4..
Ремонт. Современные зарубежные мониторы. Вып.68. Тюнин НА, М.:Солон, 2003г., 184с. А4...............
Ремонт. Строчные трансформаторы современных телевизоров. Аналоги и хар-ки. Вып.78.2004г.,272с.А4...
Ремонт. Современные автомагнитолы. вып.87, 2005г., 160С.А4..........................................
Ремонт. Соврвменныетелевизоры.Устр-во, ремонт и сервисные регулировки. Вып.88., 2005г., 160С.А4.....
Ремонт бытовой техники. Вып.80. Родин АВ, М.:Солон, 2005г., 120с. А4................................
Ремонт. Электронное оборуд автомобилей (ВАЗ, ГАЗ, Audi,Ford, Mazda, Opel, Seat, Toyota, WV),2005г,288c..
ABTOTPDHHKA. Электрооборудов. и системы бортовой автоматики соврем, легковых автомоб.,2005г.,272с..
Ремонт. Электродвигатели асинхронные. Вып.60. Лихачев ВЛ. М.:Солон, 2003г.,304с.....................
Ремонт. Справочник обмотчика асинхронных двигателей. Вып. 72. Лихачев В.Л., М.:Солон, 2005г., 240с..
Асинхронные двигатели в трехфазном и однофазном режимахАлиев И. М.:Радиософт, 2004г.,128с...........
Современная осциллография и осциллографы. Дьяконов В.П., М.:Солон, 2005г., 320с.....................
Энциклопедия радиолюбителя. Работаем с компьютером. Пестриков В.М.- СПб: НиТ,2004г,268с.............
Радиотехнические цепи и сигналы. Каганов В.Н, М: Телеком, 2004г., 160с..............................
100 лучших радиоэлектронных схем. Источники пит,, усилители, бытогвая электр. и др., ДМК, 2004г., 352с..
1001 секрвт телемастера. Энциклопедия секретов ремонта телевизоров (A....R), Рязанов М.Г., 2005г.,280с..
1001 секрет телемастера. Энциклопедия секретов ремонта телевизоров (S.. ..Э, Рязанов М.Г., 2005г, 208с..
360 практических неисправностей. Записки твлемастера. 'Библиотека ремонта М.:Солон, 2004г,288с______
510 практических неисправностей. Записки телемастера. Назаров В.В, М.: Солон, 2005 г, 368с..........
Строчные трансформаторы зарубежных телевизоров и их аналоги. Справочник. Огарков Н, М.:Солон152с..
Видеопроцессоры. Справочник. Авраменко Ю.Ф., СПб: НиТ, 2004г., 252с.................................
Видеопроцессоры семейства ЦОС. Серия телемастер. Пьяное Т.Н, НиТ, 2003г,160с. + схемы...............
Микропроцессорное управление телевизорами. Виноградов ВА, НиТ, 2003г,144с...........................
ГИС - помощник твлемаствра. Справочное пособие. Гапличук Л.С., К.: Радиоаматор, 160с...
Сервисные режимы телевизоров. Кн.1 - кн.Э.Виноградов В.,Корякин-Черняк С.Л, НиТ 2002г...............
Телевизионные процессоры системы управления. Журавлев ВА изд-е 2-е, доп,СПб:НиТ,510с................
Телевизоры LG. Шасси МС-51 В, МС-74А, МС-991 А. ГТьянов Г, С.П.:НиТ,2003г. 138с.+схемы..............
Телевизоры DAEWOO и SAMSUNG-Серия Телемастер. Безверний И.Б,2003г,144с.+сх..........................
Телевизоры: ремонт, адаптация, модернизация. Изд 2-е перер. и доп. Саулов А, С-Пб.:НиТ, 2005г, 334с....
Цифровые устройства и микропроцессорные системы. Калабеков БА, М.:ГЛ-Телеком, 2005г,336с............
Наладка электрооборудования. Справочник. Кисаримов Р.А,М.:Радиософт,2003г,352с......................
Наладка устройств электроснабжения напряжением свыше 1000 вольт. М.: Солон, 2005г, 416с.............
Электрические аппараты. Справочник. Алиев И.14,М.:Радиософт, 2004г, 256с............................
Электрооборудование жилых зданий. Справочник. Коннов АА, М.: Додека, 2004г, 256с....................
Практическая автоматика. Справочник. Кисаримов РА, М.: Радиософт, 2004г,192с........................
Ремонт электрооборудования. Кисаримов РА, М.: Радиософт, 2005г, 544с................................
Справочник электрика. Кисаримов РА 2-е издание перераб. и дополн, 2005г, 512с.......................
Краткий справочник домашнего электрика. С-ГТб. НиТ, 2005г, 268 с....................................
Электротехнический справочник. Алиев И.И, М..Радиософт, 2004г, 384с.................................
Электромагнитная безопасность. Шавель ДМ, К.: Век+, 2002 г, 432с....................................
Электрические кабели связи и их монтаж. Портнов ЭЛ., М.:Гл-Телеком, 2005г, 264с.....................
Домашний электрик и не только... Книга 1, Книга 2. изд-е 4-е перер. и дополн. Пестриков ВМ, НиТ, 2005г..
Справочник домашнего электрика. Изд-е 3-е дополн. и исправл. Корякин-Черняк С, СПб:НиТ, 2005г,400с...
Силовая электроника: от простого к сложному. Семенов Б.Ю. М.:Солон, 2005г,416с. + CD................
Настольная книга домашнего электрика. Люминесцентные лампы. Давиденко Ю.Н, СПб:НиТ, 2005г,220с...
Освещение квартиры и дома. Корякин-Черняк СЛ, НиТ, 2005г, 192с......................................
Умный дом. Богданов С.В, изд-е 2-е перераб. и дополн, НиТ, 2005г,208с...............................
Аккумуляторы. (Типы, схемотехника зар. устройств, ист. пит. зар. устр...),Хрусталев ДА, М.: Изумруд, 224с.
Подробно о сотовых телефонах. Надеждин Н.Я, М.:Сопон, 2004г, 160с...................................
Новейшая азбука сотового телефона. Пестриков ВМ, изд-е 3-е, НиТ, 2005г, 366с........................
Мобильные телефоны SIEMENS. Принципы устройства и ремонт. Хрусталев ДА, ММзумруд, 256с..............
...22.00
...10.00
...15.00
...15.00
...23.00
...24.00
...25.00
...38.00
...24.00
...12.00
...15.00
38.00
...45.00
. .35.00
... 59.00
... 59.00
...59.00
...52.00
...24.00
...24.00
по 24.00
...14.00
...38.00
по 24.00
.40.00
...24.00
по 24.00
...24.00
по 24.00
...24.00
...54.00
...23.00
...26.00
. 47.00
. 25.00
...36.00
...37.00
...37.00
.. 37.00
...31.00
...26.00
...32.00
...49.00
...45.00
...50.00
...25.00
. .25.00
32.00
00
...40.00
....5.00
...28.00
...38.00
...38.00
...23.00
... 37.00
...25.00
...23.00
...18.00
...17.00
.12.00
...43.00
...20.00
5000
...30.00
...38.00
...27.00
... 37.00
по 30.00
по 49.00
...28.00
...37.00
. 27.00
...35.00
...78.00
...68.00
36.00
...58.00
...40.00
...40.00
... 39.00
... 35.00
...49.00
...35.00
...34.00
...20.00
...38.00
...23.00
.2500
2900
... 37.00
...35.00
...30.00
...35.00
...30.00
...23.00
...24.00
..15.00
. ..5.00
по 14.00
...22.00
...20.00
...24.00
... 34.00
...37.00
...20.00
...44.00
...22.00
...35.00
...20.00
... 36.00
...28.00
...25.00
...20.00
. .29.00
... 36.00
по 24.00
...35.00
...46.00
...26.00
...22.00
...23.00
...28.00
...22.00
...38.00
...55.00
ормление заказов по системе “Книга-почтои
з- Оплата производится по б/н расчету согласно выставленному счету. Для получения
" счета Вам необходимо выслать перечень книг, которые Вы хотели бы приобрести,
= по факсу (044) 573-25-82 или почтой по адресу: издательство "Радюаматор", а/я 50,
" Киев-110, 03110. В заявке укажите свой номер факса, почтовый адрес, ИНН и №
о с-во плат, нолога._________________________________________________________
Альбом схем и диаграмм. Специфика ремонта сотовых телефон.(Nokia,Siemens, Ser, Samsung), М.:Сириус..
Мобильные телефоны и ПК. Патрик Гелль М.: ДМК, изд-е 2-е,исправлен, и дополн, 2004г, 232с+CD......
Секреты сотовых телефонов. Справочник потребителя. Адаменко М.В.: ДМК, изд.2-е, 2004г, 240 с......
Зарубежные резидентные радиотелефоны.(80МУ,SANYO,BELL,HITACHI,FUNAI и прТ,176с.А4+сх..............
Современные радиотелефоны.Рапаэопю,Premier,Harvest, SANYO, SENAO. 2004г, 350c. + схемы............
Схемотехника автоответчиков. Зарубежная электроника. Брускин В.Я.-К.: НиТ, 176 с.А4+сх. ..........
Абонентские телефонные аппараты. Корякин-Черняк С.Л, Изд. 5-е доп. и перераб, 2003г,368с..........
Электронные телефонные аппараты .Котенко Л.Я. Изд 3-е.перер. и доп.-К.:НиТ, 2003г, 270с...........
Справочник по устройству и ремонту телефонных аппар. зарубеж. и отеч. пр-ва. М.Антелком, 2005г,256с...
Радиостанция своими руками. Шмырев АА, НиТ, 2004г, 142с.+сх.......................................
KB-приемник мирового уровня Кульский АЛ. -К.:НиТ, 2000 г. 352с....................................
Как построить трансивер. Азбука УКВ. Тяпичев Г, М.ДМК, 2005г,432с.......................... .
Антенны КВ и УКВ. Основы и практика. М.:Радиософт, 2005г, 288с....................................
Антвнны и не только. Гречихин ИА, М.:Радиософт, 2004г, 128с.......................................
Антенны. Городские конструкции. Григоров И.Н, М.:Радиософт, 2003г,304с............................
Электроника для рыболова. Шелестов И.П. М.:Солон, 208 с...........................................
Рыбалка летняя и зимняя. Своими руками. Левадный Е.С, М.:Аделант, 2005г, 384с.....................
Металлоискатели для любителей и профессионалов. Саулов А.Ю, НиТ, 2004г, 220с......................
Практическое руководство по поиску сокровищ и кладов. Боратчук А, М.: ГЛ-Телеком, 2005г, 208с.....
Электронные эксперименты для изучения паранормальных явлений. Ньютон С.Брага, М.ДМК, 2004г,304с.
500 схем для радиолюбителей. Приемники.Издание 2-е перераб. и дополн. Семьян А.П, 2005г, 260с.....
500 схем для радиолюбителей. Источники питания. Семьян АП, 2005г, 408с............................
300 схем источников питания. Выпрямители, имп. ист. пит, линейные стабилиз. и преобраз. М.ДМК, 2005г.
В копилку радиолюбителя. Популярные схемы и конструкции. Гриф А, М.:Солон, 2005г, 128с............
Дискотека своими руками. Семенов Б.Ю. М.:Солон, 2005г, 256с.+ CD-R................................
Оригинальные схемы и конструкции. Творим вместе! (Рупорные АС, металлоискатели и пр), 2004г, 200с....
Основы робототехники. Учебное пособие (книга+CD). Юревич Е.И, 2005г, 408с.+CD.....................
Избранные радиолюбительские конструкции и схемы. Гриф А.Я, М.: Солон, 2005г,200с..................
Измерительная лаборатория на базе радиоприемника. Тигранян Р.Э. М.:Радиософт, 2005г, брош. 64с....
Как превратить ПК в измерит, комплекс (тестер, осциллограф, регистратор данных...) ДМК,2005г,136с.
Как превратить ПК в универсальный программатор (ПЗУ, ПЛМ, ПЛИС и приставки для программир.) 168с...
Звуковая схемотехника для радиолюбителей. Петров АН. НиТ, 2003г,400с..............................
Ламповый HI-FI усилитель своими руками. Интересные схемы и полезные советы. Торопкин М, 2005г,236с.
Современный тюнер конструируем сами: УКВ стерео+микроконтроллер. Семенов Б, Солон,2004r„352c+CD.
Практическая схемотехника. Кн.5. Полупроводниковые приборы и их применение. Шустов МА,2004г. 304с.
Радиоэлектроника в конструкциях и увлечениях. Пестриков В.М, СПб:НиТ, 2004г,234с..................
Радиолюбительские конструкции на PIC-микроконтроллерах. Заец Н.И, М.:Солон, 2003г.368с............
Радиолюбительская азбука.т.1 Дифровая техника. Колдунов А.С, М.Юолон, 2003г,272с..................
Радиолюбительское конструирование. Гендин ЕС, М.:Радиософт, 2004г.144с............................
Радиолюбителям: электронныв помощники. Схемы для комфорта. Кашкаров А, 2004г, 144с................
Секреты радиолюбительского мастврства. Мосягин В.В, М.:Солон, 2005г, 216с.........................
Современные радиотехнические конструкции.Дерморегуляторы, ист. пит, автосигн. и пр.) М.:Солон,2004г..
Схемотехника аналоговых электронных устройств. Павлов В.Н, М: ГЛ - Телеком, 2005г, 320с...........
Шина I2C в радиотехнических конструкциях. Семенов Б.Ю. изд-е 2-е дополн, 2004г, 224с. + CD........
Конструирование устройств на микроконтроллерах. Белов АВ, НиТ, 2005г, 254с........................
Электронные самоделки для быта, отдыха и здоровья. М.Заец, М.: Солон, 2004г, 304с.................
Защита автомобиля от угона. Бирюков С.В. СПб.ДиТ, 2003г, 176с.....................................
Оптические кабели связи российского производства. Справочник.. М.:Эко-Трендз,2003г,286с...........
Кабельные системы.2-е издание. Стерлинг Д,М.:Лори, 2003г, 316с....................................
Волоконно-оптические сети. Убайдуллаев Р, М.:Эко-трендз, 2001 г, 136с.А4..........................
Волоконно-оптические сети и системы связи. Скляров O.K, М.: Солон, 2004г, 272с....................
Абонентские терминалы и компьютерная телефония. Эко-Трендз„ -236 с................................
Аналого-цифровые и цифро-аналоговые преобразователи. Справочник. Никамин В. 2002г.224с............
Корпоративные сети связи. Иванова Т.И. М.:Эко-Трендз, 2001 г,284 с................................
Комбинированная обработка сигналов в системах радиосвязи. Григорьев ВА М.:Эко-Трендз,264с.........
Компьютерные технологии в телефонии. Иванова Т.И. М.:Эко-Тренз, 2003г, 300с.......................
Защита информации в телекоммуникационных системах. Конахович Г.Ф, МК, 284с........................
IP-телефония. Росляков АВ, М.:Эко-Тренз, 2003г,252с...............................................
Методы компьютерной обработки сигналов радиосвязи. Степанов А.В,М:Солон, 2003г,208с...............
Системы спутниковой навигации. Соловьев АА- М.: Эко-Трендз, 270 с.................................
Сети подвижной связи. Корташевский ВТ. М.:Эко-Трендз, 2001г, 302с.................................
Спутники и цифровая радиосвязь. Тяпичев Г. М.: ЛЕСС, 2004г, 288с..................................
Спутниковые сети связи. Камнев В, М.: Альпина Паблишер, 2004г, 536с...............................
Современные телекоммуникации. Технологии и экономика. Довгий С, М.:Эко-трендз,320с................
Технологии измерений первичной сети.(Системы синхронизации, В-ISDN, ATM.) М.:Эко-тре,150с.А4......
Устройства, системы и сети коммутации. Берлин АН,- C-Пб.: Петеркон, 2003 г, 384с..................
Измерения в цифровых системах связи. Практическое руководство. К.: Век+, 2002г,320с...............
Интеллектуальные сети связи. Б. Лихциндер. М.:Эко-Трендз, 2000г, 206с.............................
Мультисервисные сети и услуги широкополосного доступа. Гургенидзе А, НиТ,2003г,400с...............
Мультисервисные ATM-сети. Лихтциндер Б.Я, М.:Эко-Трендз, 2005г, 320с..............................
Организация деятельности в области радиосвязи. Григорьев В А, М.:Эко-Трендз, 270 с................
Предоставление и биллинг услуг связи. Системная интеграция. Муссель К.М, М.:Эко-Трендз,2003г......
Последняя миля на медных кабелях. Парфенов Ю.А,М.:Эко-Трендз, 224с................................
Пейджинговая связь АСоловьев .Эко-Трендз,288с,2000г...............................................
Перспективные рынки мобильной связи. Ю.М.Горностаев, М 'Связь и бизнес. 214с. А4..................
Спутники и цифровая радиосвязь. Тяпичев Г, М.ДЕСС, 2004г, 288с....................................
Ремонт и эксплуатация квазиэлектронных АТС "КВАНТ1. Секреты эффект. ремонта.2003г, 160с...........
Центры обслуживания вызовов (Call Centre). Росляков АВ, М.: Эко-Тпендз, 270с......................
L ифровые сети доступа. Медные кабели и оборудование. Парфенов Ю, М.: Эко-Трендз, 2005г, 288с.....
L ифровое радиовещание. Рихтер СТ, М.: ГЛ-Телеком, 2004г, 350с....................................
Цифровые системы синхронной коммутации. Баркун МА, М.:Эко-Трендз, 2001 г..........................
Открытые стандарты цифровой транкинговой связи А.Овчинников, М.Двязь и Бизнес.168с.А4 ............
Современные микропроцессоры. Корнеев В, изд. 3-е дополн. и перераб, 2003г, 440с...................
"Железо" ПК 2005. Соломенчук В, БХВ, 2005г, 480с..................................................
Апгрейд своими руками. Подробное иллюстрированное руководство. Печников В.Н, М.ДК 2005г,224с... .
Настоящий самоучитель работы на ПК. Мельниченко В.В, К.: Век, 2004г, 640с.........................
Самоучитель современного пользователя ПК. Мельниченко В.В, К.:Век, 2005г, 432с....................
Самоучитель работы на ПККовтанюк Ю.С, К.:МК-Пресс, 2005г, 544с....................................
Самоучитель Microsoft Windows ХР. Все об использовании и настройках. Матвеев ИД., НиТ 2006г, 620с..
'Толстый" самоучитель работы на компьютере. Просто о сложном. Антоненко М.В, НиТ, 2005г, 542с.....
Установка и переустановка Windows. Кузнецова НА, НиТ, изд-е 3-е, 2005г. 126с......................
Windows ХР. Краткое руководство. Лучший выбор для начинающих. Кузнецов НА, НиТ, 2005г, 252с.......
222 проблемы с компьютером и их решение. Настольная книга начинающего пользователя, 2006г, 222с...
Цифровая фотография. Практическое рук-во по съемке и обработке изображ. в Photoshop CS, 2005г,352с.
Adobe Photoshop. Ретушь, спецэффекты, коллажи и карикатуры своими руками.М.ШК, 2005г, 192с. + CD...
Управление трафиком и качество обслуживания в сети интернет. Кучерявый ЕА, К.:НиТ, 2004г,336с.....
Защита компьютерной информации от несанкционированного доступа. НиТ', 2004г,384с..................
Настройки BIOS. Дмитриев ПА, К.:НиТ, 2004г, 286с................................... ..............
Программы-переводчики. Осваиваем сами. Автоматический перевод текстов. Алешков МА,2005г, 140с....
Обработка сигналов. Первое знакомство. Юкио Сато. М.Додека, 176с.........................
Цифровое видео. Передовь е технологии для профессионалов. Пит Шейпер, Вильямс, 2005г, 512с. ......
Компьютерная схемотехника. Методы построения и проектирования. Бабич Н.П, К:МК-Пресс,2004г,578с.
Компьютерная верстка и дизайн. Самоучитель. Комолова Н, БХВ-Петербург, 500с.......................
Компьютерная шпаргалка. Microsoft Windows ХР. НиТ, 2006г, 80с.....................................
Компьютерная шпаргалка. Вычисления и расчеты в Microsoft Excel 2003. Нит, 2006г, 80с..............
Компьютерная mnapranKa.Microsoft Excel 2003. Работаем с таблицами. НиТ, 2006г, 80с................
Компьютерная шпаргал KaMicrosoft Word 2003. Работаем с текстам. НиТ, 2006г, 80с...................
Контрольно-измерит. аппаратура. Паяльное оборудование. Промышленные компьютеры. Каталоги 2005г. ..
История Украины. Учебное издание. Радченко ЛА, Семененко В.Н, К.:Радиоаматор, 2004г, 520с.........
Компакт-диски
...85.00
...34.00
... 24.00
...15.00
...32.00
...15.00
...27.00
...27.00
...25.00
...15.00
...15.00
... 32.00
...35.00
...27.00
... 36.00
... 17.00
...22.00
...23.00
...37.00
... 34.00
...23.00
...30.00
...22.00
...22.00
... 39.00
...27.00
..44.00
... 29.00
...17.00
... 20.00
...20.00
...24.00
...32.00
. .37.00
...32.00
...23.00
...37.00
...27.00
...27.00
...27.00
... 25.00
. 27.00
. .36.00
...44.00
... 25.00
...36.00
...16.00
...39.00
...45.00
.. 34.00
...64.00
...28.00
...26.00
... 39.00
...45.00
...42.00
...35.00
...37.00
...20.00
...40.00
...37.00
...45.00
...84.00
...32.00
...37.00
49.00
...25.00
... 37.00
...30.00
...49.00
...46.00
...45.00
.42.00
. .25.00
...29.00
...33.00
...25.00
...49.00
...49.00
... 44.00
... 38.00
.. 28.00
...39.00
...42.00
...25.00
...37.00
...35.00
...35.00
...45.00
...30.00
... 12.00
... 17.00
. .19.00
... 55.00
... 30.00
... 35.00
...35.00
.. 20.00
...15.00
...23.00
...72.00
...49.00
...45.00
....7.00
....7.00
... 7.00
....7.00
по 10.00
...25.00
CD-R "РАДИОАМАТОР за 12 лет" “РА"-1999 - 2004г.г.+'Э",“К"-2000-2004г.г+РК+РП.(210 номеров + 4 книги).............40.00
CD-R "Радиоаматор+Электрик+Конструктор + Радиопарад+Блокнот РА" 2004г. (48 номеров + 2 книги)....................25.00
CD-R "Radioamater+Prakticna elektronika+Konstrukcni elektronika" 2004г, (30 номеров).............................25.00
CD-R "Radioamater+Prakticna elektronika+Konstrukcni elektronika" 2003г, (30 номеров).............................25.00
CD-R "Энциклопедия электроники" т.2. Измерительные приборы.................................................... 30.00
CD-R "Энциклопедия электроники" т.4. PSoC - трансформер..........................................................30.00
Журналы (минимальная сумма одного заказа по журналам -10 гривен)
"Радюаматор" №3,4,5,6,9,10 за 94г. Ne4,10 за 95г. №1,4,7 за 96г.№4 за 97г. №5 за 98г, №45,7,9,11 за 99г........по 4.00
"Радюаматор” №1,2,3,4,5,8,9,11,12 за 2000 г. №1 3,7,8,9,10 за 2001 г.№3,4,5,6,7,8,9,10,11 за 2002г..............по 5.00
"Радюаматор" Ns2,3,4,5,6,7,8,9,12 за 2003г, с №1 по №12 за 2004г, с№1 по №12 за 2005г, №1 за 2006г..............по7.00
“Электрик" №8,11 за 2000г,№3,4,5,6,7,8,9,10,11,12 за 2001 г,№1,2,4,8,9,10,11 за 2002г, №5,7,9,10 за 2003г.......по 4.00
'Электрик,№4,7,8,9,10,11,12за2004г,№1,4,5,6,7,9,10,11-12за2005г.,№1за2006г.....................................по 6.00
“Блокнот "Радиоаматора" журнал №1,2,3,4,5,6,7,8-9,10,11 за 2004г., №1,2,3,7-8,9-10,11-12 за 2005г... ... по 5.00
'Радиокомпоненты" №1-4за2002г, №1-4за2003г,№1-4за2004г, №1,2,3,4,5,6за2005г, №1 за2006г........................по6.00
S Если Вос заинтересоволо какое-либо из перечисленных изданий, то Вам необходимо
ё оформить почтовый перевод на указанную сумму в ближайшем отделении связи.
з Перевод отправлять по адресу: Моторному Валерию Владимировичу, а/я 53,
t Киев-1 1 О, 031 1 О. В отрывном талоне бланке почтового переводе четко укажите свой
обратный одрес и назвоние заказываемой Вами книги.
Цены при наличии литературы действительны до 31.07.2006. Срок получения заказа по почте 1-3 неделимо момента оплаты.
По всем вопросам, связанным с разделом "Книга-почтои", просьба обращаться по т./ф. 573-25-82, email:val@sea.com.ua.
http://www. ra-publish. com. ua
№ 2 февраль 2006
Телевизоры фирмы DAEWOO на шасси WP-811N
Современный FM-приемник, особенности
и перспективы
Начинаем ремонтировать импортные телевизоры
Ремонт телевизоров фирм JVC и Aiwa
Пятиламповый радиоприемник "Рекорд11
Формирователи обратной величины
Ручной малогабаритный электронный
тестер MS-48
Буферные усилители в практике ремонта
Предупреждение перегрева кулеров компьютера
Ремонт стиральных машин
Осваиваем программируемые логические
матрицы фирмы ALTERA
Микроконтроллеры PIC. Действие 1
Тональный генератор и индуктивный щуп
WiMAX - новый уровень беспроводных
коммуникаций
3 10
411
20 27
21 28
14 21 28
15 22 29
16 23 30
19 26
20 27
9 16 23 30
10 172431
11 1825
12 1926
13 20 27
1421 28
IS»»
3 10V17 24
41118 25
0 UWM
4 11 18 25
5 12 19 26
6 13 20 <27
-ч7 14 21 >28
1 8 15 22 *29
2 9 46 23 '30
8Й 17 MS
T © 15 22
2 9 16 23
3 10 17 24
4 11 18 25
|U J9M
№t 403 ilO 17 2431
Cp 4 11 18 25 M
Чт 5 12 1926
Пт 6 13 20 27
Сб Z 14 2128
Di fl © tl .
ПИИВ! -
3 10 17 24 31
И 411 18 25 ж
5 12 19 26 II
13 20 27 1
14 21 28 "
15 22 29
MISS» 1
йкёиш Fg
74 2 -77^4 2 2*23*1 3^4’4 3>7,^$ЗД
^т<511 at in е @ m kt ;c 6m; OaW • www. m Iff!? о m. ua
Приглашаем Вас принять участие в
семинаре на тему "Материалы, технологии,
оборудование и компоненты
для бессвинцовой пайки"
Участники сем пара обеспечиваются
техническим материален ; ?
Организатор семинар^:
журнал “Радиокомпоненты”
(издательство “Радиобматор
www.ra~publish.com.ua иилИа
Дата проведения: 16 мая 20ббг
Место проведения: г.Киевт
Программа семинара высылается всем,
приславшим заявки на учаЬтййв семинаре.
z>. \тЖ’ < I
Для подтверждения участиям вем и на ре
убедительно просимое поздне 01.05.2006г.
прислать по факсу: (044 573-32-57 или по
е-та!1:1а1@^еа?сот’,иа заявку, в которой
необходимо: указать фамилию, имя и
отчество участника, название организации
(город), которую он представляет,
должность и контактную информацию
(телефон, адрес, e-mail).
ИОН А- Л Т
- системы и оборудование для КВ и УКВ радиосвязи
- системы и оборудование для передачи данных
- системы и оборудование для WiFi сетей!беспроводного доступа в
Интернет и аксессуары к ним
- оборудование для^цифровых РРЛ производства "Harris Inc."
- антенны и кабели СВЧ производства "RadioWaves" и "Belden"
//711/ j&M
МНПП “Диона - ЛТД” Украина, г. Киев, пр-т. Победы 67
тел. (+38044)2053609, www.diona.com.ua, sales@diona.com.ua
""Чии
1нформац1инии партнер
Мед1а-П1дтримка
Орган1затор:
Агентство маркетингу та розвитку
amd@amd-ukr.com.ua
www.amd-ukr.com.ua
1нформац!ин| спонсори
Елекпумм _
»ж»
м. Льв1в, вул. Мельника, 18, палац спорту "УкраТна
Тематичж роздши виставки:
виробництво, передача та розподш електроенергп;
комутац1йн! апарати; кабел! та проводи; силова
електронка; контрольно-вим!рювальна технка;
пристро! захисту та автоматики; освпглення;
електро1нсталяц!я
Личина 5
тел.: (032) 244-11-91,240-24-54
^кере
омпоненздв
ь еле
|ЭНЯКИ
rn.ua
ТОВ Фабрика “BapiaHT”
вул. Шевченка, 325, Харюв, 61033, УкраТна
тел.: +38 (0572) 717-96-08, (057) 761-10-06
fax: +38 (057) 720 30-86, 707-04-94
e-mail vanant@kharkov.com
http//www. variantkharkov.com
ь, у т.ч. в
' ф1скальн1 чеки, " :• .
TdeapiB лоцтЛб" <
ТОВ Фабрика “BapiaHT” зарекомендувала
себе на внутр!шньому i зовышньому ринках
як виробник i постачальник високоякюних
супутникових та радюантен.
Фабри! t пропонуе р!зноман1тн1 Тх види
оптови Ьк>купцям.Продукц1я пщприемства
користуеться попитом як на нацюнальному,
гак । на М1жнародних ринках.
inx та ёлс'ктродлёхан|4них
TepianiB та xiMinHix
02Q68, Киш, вуд. УрЛ(Врька, t2 (метро
Тел. (044} 255-1580, <570-1374, 570-3914; Факс
кЛ. НЭД1И11
•^‘^лёйТр^нн
за^соб^ Для монтажу; ,
приЯЬ>у|ЛрпёреднЬс заме
продажам роздр!б та гу;
податков! нГакладнц доел
