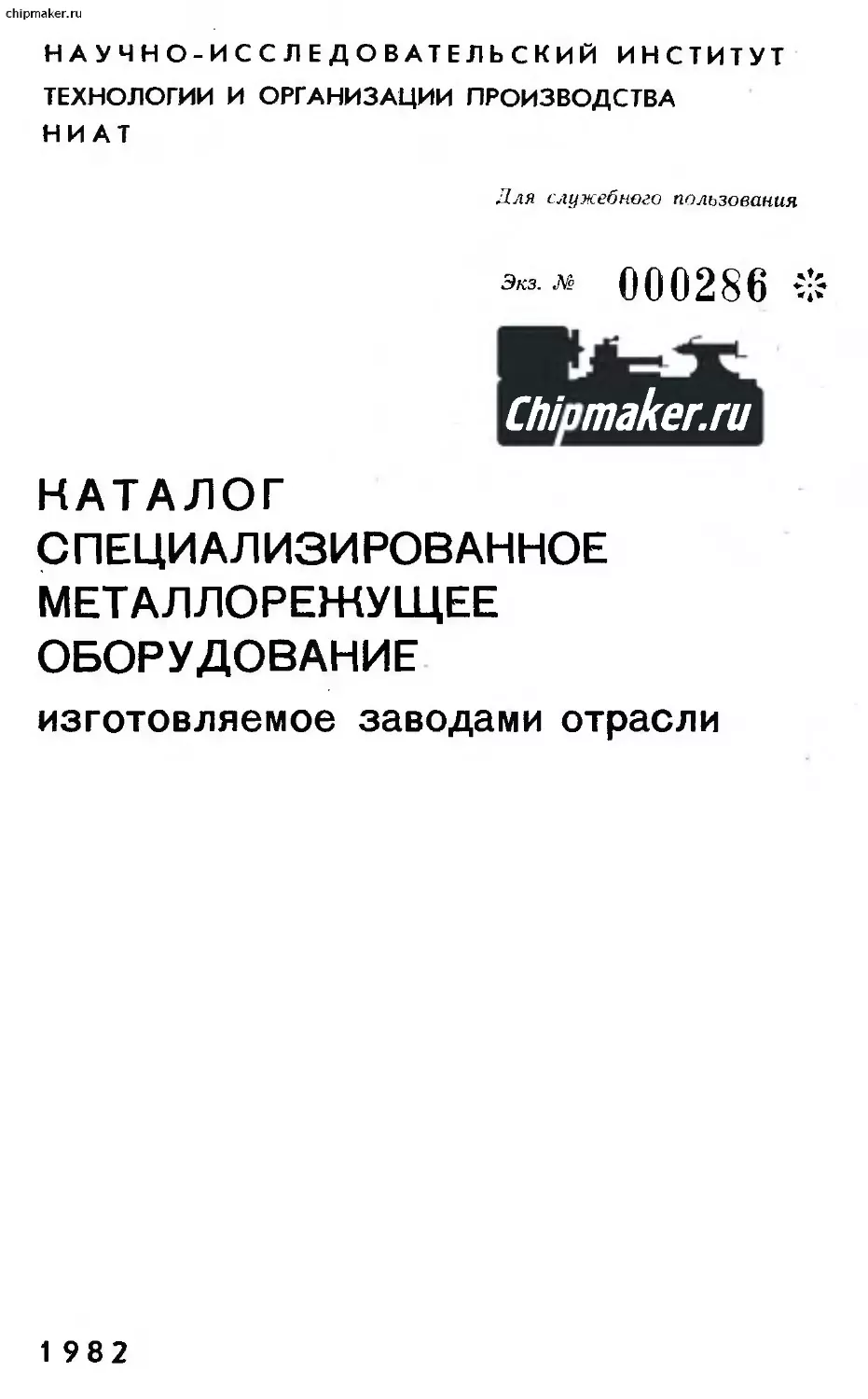

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
ТЕХНОЛОГИИ И ОРГАНИЗАЦИИ ПРОИЗВОДСТВА
НИ АТ
Иля служебного пользования
экз.№ 000286 t
Chipmaker.ru
НАТАЛОГ
СПЕЦИАЛИЗИРОВАННОЕ
МЕТАЛЛОРЕЖУЩЕЕ
ОБОРУДОВАНИЕ
изготовляемое заводами отрасли
1 982
ipmaker.ru
УДК 621 91.06— ИЗ
Составили П. П. МАКАРЕНКО, В. Н. СОНИН
Начальник НИС Т. Н. КЛИМОВА
Заместитель руководителя комплекса Я. Г. ЭСТУЛИН
Начальник Института докт техн наук П Н. БЕЛЯНИН
Chipmaker.ru
В настоящий каталог включена информация об оборудовании, изготов-
ляемом специализированными заводами отрасли и предназначаемом для
совершенствования и освоения технологии производства серийных, опытных
и перспективных изделий.
Оборудование обеспечивает выполнение операций комплексной и точной
обработки специфичных для изделий отрасли сложнокоитурных, крупно-
габаритных деталей нз высокопрочных сталей, сплавов и цветных сплавов
в механизированном, автоматизированном и программированном циклах.
Организующим документом при заказе оборудования является прей-
скурант № 75-04 «Оптовые црны на специализированное оборудование
(технологическое), межзаводскую и межглавковую кооперацию по обо
рудованию» с ежегодными дополнениями, введенный с 1.01 1982 г.
Информация об оборудовании, которое не включено в каталог, будет
издана дополнительно.
Введен «Перечень моделей специализированного оборудования, реко-
мендуемого для заказа на 1983—1985 гг.» (см. приложение).
По мере изменения перечня выпускаемого оборудования к данному
каталогу будут вводиться дополнения с соответствующей информацией.
1. ТОКАРНЫЕ СТАНКИ С ЧИСЛОВЫМ
ПРОГРАММНЫМ УПРАВЛЕНИЕМ
ТПК-125В ------------------------------------
ТОКАРНЫЙ СТАНОК высокой точности
С ЧИСЛОВЫМ ПРОГРАММНЫМ УПРАВЛЕНИЕМ
Предназначен для обработки высокоточных деталей с боль-
шим количеством проходов и сложного профиля из сталей, не-
ржавеющих и жаропрочных сплавов и цветных металлов. На
станке можно производить обточку и расточку цилиндрических,
конических и фасонных поверхностей, подрезку торцев, проточку
канавок.
Оснащен системой числового управления «Модуль М-22Т» со
встроенным интерполятором, револьверной головкой.
Техническая характеристика
Диаметр обрабатываемой детали иад суппор-
том, мм:
наибольший...................................... 200
рекомендуемый.............................. 125
Расстояние между центрами, мм	500
Наибольшая длина обработки, мм:
наружная................................... 200
внутренняя (рекомендуемая) ....	135 (100)
3
chipmaker.ru
Наибольшее перемещение суппорта, мм:
продольное.................................... 210
поперечное..................................... ПО
Диапазон частоты	вращения шпинделя. С-1	1,67—50
Диапазон рабочих подач суппорта по программе,
мм/мии:
продольной.......................................... 0—200
поперечной............................... 0—100
Точность перемещения суппорта, мм:
продольного................................. 0,002
поперечного	................. 0,001
Скорость холостого хода суппорта по программе,
мм/мин:
продольного.................................... до 720
поперечного	.... до 360
Код...................................... БЦК-5
Программоноситель	..............пятидорожечная
перфолента
Число позиций револьверной головки .	6
Мощность электродвигателя привода шпинделя,
Вт .	.	.	.	.................... 1,75-103
Габаритные размеры станка, мм:
длина........................................ 1680
ширина ...................................... 920
высота........................................ 1310
Масса стайка со стойкой ЧПУ, кг ...	.	1760
Разработчик и изготовитель — СПО «Прогресс».
I
I
I
--------------------------------------------------- ТПК-125В
I
4
ТМЦ-200
АВТОМАТИЗИРОВАННЫЙ ТОКАРНЫЙ МАШИННЫЙ ЦЕНТР
С ЧПУ И АВТОМАТИЧЕСКОЙ СМЕНОЙ ИНСТРУМЕНТА
Предназначен для патронных и центровых работ и выполняет
операции: обработки наружных и внутренних цилиндрических и
фасонных поверхностей, сверления, зенкерования, развертыва-
ния, нарезания резьб фрезами, метчиками, плашками, резцами
и гребешками. Производит работы вращающимся инструментом
параллельно и перпендикулярно оси главного шпинделя.
Станок оснащен универсальной системой программного
управления. Размер 2М1300. Гидростатические опоры главного
шпинделя обеспечивают большую жесткость и точность враще-
ния шпинделя с малым уровнем вибрации. Мощный привод
главного движения, понижающая передача и прямая передача
плоскозубчатым ремнем от двигателя к шпинделю, а также вы-
сокая жесткость узлов станка обеспечивают высокопроизводи-
тельную и точную обработку. Широкий диапазон регулирования
оборотов шпинделя главного движения и величины подач обес-
печивают оптимальные режимы обработки. Приводы подач с вы-
сокомоментными электродвигателями и шариковыми винтовыми
парами обеспечивают быстрые перемещения и высокую точность
позиционирования. Дозаторное устройство гарантирует надеж-
ную смазку направляющих и ходовых винтов. Транспортер авто-
матически удаляет стружку из зоны обработки.
5
I chlpmaker.ru
Техническая характеристика
Наибольшие размеры обрабатываемого изде-
лия, мм:
диаметр над
станиной............................................ 250
суппортом.................................... 220
длина......................................... 500
Наибольшее перемещение суппорта, мм:
продольное	....	500
поперечное	.	.	280
Рабочие подачи, мм/мнн:
продольная.............................. ...	5—1000
поперечная .............................. 5—1000
Скорость быстрого перемещения, мм/мин:
продольного ...	...	10 000
поперечного.............................. 10000
главного шпинделя в режиме отработки угла
поворота. С'1	.	.	.0.17
Привод главного движения:
двигатель постоянного тока, мощность. Вт 11-103
частота вращения главного шпинделя. С"1 до 58.3
Привод инструментального шпинделя:
мощность двигателя, Вт ....	0,55-103
частота вращения шпинделя, С-1	1,67—50
Наибольший диаметр, мм:
нарезаемой резьбы метчиком .	16
сверления....................................... 18
сверления	при	несоосной	обработке	8
фрезы.........................................  20
Число инструментов	в	магазине,	шт	16
Время смены инструмента, с	.	10
Габаритные размеры, мм:
длина .	.	3420
ширина....................................... 14)0
высота	2300
Масса станка, кг	  3850
Разработчик и изготовитель — ВПО «Техника».
ТМЦ-200
6
AT 220 В; AT 220 ВЦ
ТОКАРНЫЙ ПОЛУАВТОМАТ С ЧПУ,
МАГАЗИНОМ И АВТОМАТИЧЕСКОЙ СМЕНОЙ ИНСТРУМЕНТА
Предназначен для обработки в патроне деталей типа колен,
дисков, барабанов и других деталей из сталей и сплавов. При-
воды подач и привод главного движения — от электродвигателей
постоянного тока с тиристорными преобразователями. Оснащен
системой ЧПУ 2У-32. Смена инструмента в любой зоне обработ-
ки производится за 2—2,5 с. Удаление стружки из зоны резания
механизировано.
Техническая характеристика
АТ 220 В АТ 220 ВЦ
Наибольшие размеры обрабатываемой детали,
мм;
диаметр над
станиной.................................... 400
суппортом................................... 220
длина........................................ 350
Наибольшее перемещение суппорта, мм:
продольное.............................. 350—1050
поперечное.............................. 360
Пределы рабочих подач, мм/мин:
продольных.................................. 0,1—2000
поперечных........................... 0,1—2000
7
chipmaker.ru
I
AT 220 В AT 220 ВЦ
Скорость быстрого перемещения суппорта, м/мин:
продольного .... ..........................
поперечного .....................
Число программируемых частот вращения шпин-
деля, шт.................................
Частота вращения шпинделя. С-1
Мощность привода шпинделя, Вт
Максимальный крутящий момент на шпинделе
(кгс-м), Нм..............................
Число инструментов в магазине
Точность перемещения суппорта, мм
Программоноситель ...
Габаритные размеры станка, мм:
длина ...............................
ширина .	.	.	.	.	.
высота	...	.	.
Масса, кг	.................
9,6
9,6
49
0,19—46,7
18.5-103
1300 (130)
—	12
—	0,001
— перфо-
лента
3200	3530
’000	4000
2400	2590
4800	6000
Разработчик и изготовитель — СПО «Прогресс».
АТ 220 В; АТ 220 ВЦ
8
АТПр-2М12СН
ТОКАРНЫЙ ПАТРОННЫЙ ПОЛУАВТОМАТ
Предназначен для обработки средних корпусных деталей,
дисков, колец, заготовок шестерен, муфт, крышек, поршней и
т. п. из алюминиевых, титановых и других сплавов.
На станке можно производить обточки цилиндрических, ко-
нических и фасонных поверхностей, проточку наружных и внут-
ренних канавок, сверление и зенкерование центрального отвер-
стия.
По жесткости и виброустойчивости станок может быть ис-
пользован для получистовых и чистовых операций. Класс шеро-
ховатости обработанной поверхности детали 6—7.
Станок оснащен устройством числового программного управ-
ления Н22-1М.
Техническая характеристика
Наибольший диаметр обработки, мм:
над станиной................................ 250
над основанием ползушки суппорта	210
Наибольшая длина обточки, мм .	.	.	200
Число частот вращения шпинделя, шт . ,	IS
Пределы чисел оборотов шпинделя, О1	1,17—29,7
Значение знаменателя ряда чисел оборотов,	1,41
9
chipmaker.ru
Число диапазонов скоростей........................... 4
Число частот вращения шпинделя внутри диапа-
зона .................................................. 4
Значение знаменателя ряда чисел оборотов,	ф,	2
Длина перемещения суппорта по координатным
осям, мм:
•Z (продольного).......................... 230
X (поперечного) .......................... 170
Скорость быстрых установочных перемещений
суппорта по координатным осям, м/мпн:
Z......................................... 4,32—4.8
X......................................... 2.16—2.4
Скорость перемещения суппорта прн рабочих по-
дачах по координатным осям, мм/мин:
Z..................................... 1 — 1200
X................................. 0,5—600
Регулирование рабочих подач суппорта	бесступенчатое
Цена импульса перемещения суппорта (дискрет-
ность отсчета) по координатным осям, мм:
Z............................................ 0.010
X........................ 0,005
Число, шт:
инструментов в	магазине	....	12
корректируемых	инструментов	9
Величина коррекции инструмента по координат-
ным осям, мм:
Z	...................................... ±99.990
X............................................. ±49,995
Мощность электродвигателей, Вт:
привод	главного движения ...	8.3-103/10,2-103
привод	насосной	станции	7,5-103
Габаритные размеры станка, мм:
длина......................................... 2240
ширина	....	1750
высота.........................................  1740
Масса станка (без	ЧПУ Н22-1М), кг	4000
1 — станок; 2 — УЧПУ «Н22-1М»; 3 —
электросиловой шкаф; 4 — насосная
станция.
Разработчик — ММ3 «Салют».
Изготовитель — СПО «Прогресс».
АТПр-2М12СН
10
АТПр-2М12А
ТОКАРНЫЙ СТАНОК С ЧПУ,
С ИНСТРУМЕНТАЛЬНЫМ МАГАЗИНОМ
ДЛЯ ПАТРОННЫХ РАБОТ
Предназначен для обработки корпусных деталей, дисков, ко-
лец, шестерен, муфт, крышек среднего размера по 2—3-му клас-
сам точности. На станке можно сверлить, зенкеровать, обтачи-
вать цилиндрические, конусные и криволинейные поверхности,
обрабатывать внутренние и наружные канавки. Оснащен систе-
мой управления «Салют-2Д», которая позволяет выполнять сле-
дующие команды:
—	поиск и смена инструмента;
—	переключение скоростей и реверс шпинделя;
—	включение и отключение смазываюше-охлаждающего
устройства;
—	выбор и изменение подач;
—	ускоренный подвод и отвод инструмента.
11
chipmaker.ru
Техническая характеристика
Наибольшие размеры обрабатываемой детали,
мм:
диаметр над
станиной............................................ 250
верхним суппортом	210
длина......................................... 200
Наибольшее перемещение суппорта, мм:
продольное ........	230
поперечное.................................... 170
Число частот вращения	шпинделя, шт	16
Частоты вращения	шпинделя,	С-1	1.17—29,7
Число подач, шт..................... 14
Пределы подач, мм/об:
продольных	.	.	...	1 —1200
поперечных .	.	.	0,5—600
Скорость быстрых перемещений суппорта, м/мин:
продольных	.	.	4.32—4,8
поперечных .	.	.	.	. .	2,16—2,4
Дискретность отсчета ....	.	0,01
Система программного управления	.	контурная
«Салют-2Д»
Программоноситель..........................перфолента
Число инструментов, корректируемых на размер
по координатным осям X и У .....	.	4
Число инструментов в магазине, шт . .	.	12
Мощность электродвигателя привода главного
движения, Вт.............................. 6.5-10/7,5-103
Габаритные размеры станка, мм:
длина...................................... 2240
ширина	.	  1750
высота	  2035
Масса станка,	кг ............................... 4000
Разработчик — Московский машиностроительный завод
«Салют».
Изготовитель — СПО «Прогресс».
▲ТПр-2М12А
12
АТ-450Б
ТОКАРНЫЙ ПОЛУАВТОМАТ С ЧПУ
И МАГАЗИНОМ ИНСТРУМЕНТОВ
Предназначен для наружной и внутренней обточки бараба-
нов, авиаколес и деталей типа дисков, колец и др. из специаль-
ных сталей, титановых сплавов, сплавов на основе алюминия и
магния.
Станок оснащен системой ЧПУ НЗЗ-2. Смена инструмента
автоматическая.
Техническая характеристика
Наибольшие размеры обрабатываемой детали,
мм:
диаметр над
станиной............................................ 800
суппортом.................................... 630
длина......................................... 550
Наибольшее перемещение суппорта, мм:
продольное.................................. 800
поперечное ................................... 500
Пределы рабочих подач, мм/мии:
продольных................................. 0,5—600
поперечных.............................. 0,5—600
13
chipmaker.ru
Скорость быстрого перемещения суппорта,
мм/мин:
продольного......................................... 4800
поперечного................................... 4800
Частота вращения шпинделя, С'1	.	0.09—2,3с
Число частот вращения шпинделя, шт .	.	49
Мощность привода шпинделя, Вт	.	30-103
Программоноситель	..............перфолента
Число инструментов в магазине, шт. ...	12
Габаритные размеры станка, мм:
длина......................................... 6900
ширина........................................ 3430
высота........................................ 2600
Масса станка, кг .	.	................. 11 8'11’
1 — станок; 2 — пульт
программного управле-
ния; 3, 4 — силовой
шкаф; 5 — насосная стан-
ция.
Разработчик и изготовитель — СПО «Прогресс».
АТ-450Б
АТ-320МС
ТОКАРНЫЙ ПОЛУАВТОМАТ С ЧПУ
И МАГАЗИНОМ ИНСТРУМЕНТОВ НА СУППОРТЕ
Предназначен для обработки дисков, колец, заготовок шесте-
рен, муфт, фланцев, крышек, поршней, небольших корпусов и
других деталей. На станке можно производить обточку и рас-
точку цилиндрических, конических и фасонных поверхностей,
проточку наружных и внутренних канавок, подрезку торцов,
сверление, рассверливание, развертывание и зенкерованне цен-
тральных отверстий. Оснащен системой ЧПУ Н22-1М. Смена
инструмента автоматическая.
Техническая характеристика
Наибольшие размеры обрабатываемой детали,
мм:
диаметр над
станиной .................................. 50’7
суппортом................................... 320
длина...................................... 300
Наибольшее перемещение суппорта, мм:
продольное.................................. 350
поперечное.............................. 335
Пределы рабочих подач, мм/мин:
продольных.................................. 1,0—1200
поперечных.............................. 0.5—600
15
Скорость быстрого перемещения, м/мин:
продольного.................................. 4,8
поперечного........................ .	2,4
Частота вращения шпинделя, С-1	0,17—41,7
Число частот вращения шпинделя, шт	. . .	49
Мощность привода шпинделя, Вт .	20-103; 32-103
Число инструментов в магазине .	.	9
Точность перемещения суппортов, мм	0,005; 0,01
Программоноситель............................перфолента
Габаритные размеры стайка, мм:
длина....................................... 3230
ширина............................. .	.	1400
высота...................................... 2160
Масса станка, кг................................ 6500
1 — станок; 2 — пульт программного управ-
ления; 3, 4 — силовой шкаф; 5 — насосная
станция.
Разработчик и изготовитель — СПО «Прогресс».
---------------------------------------АТ-320МС
16
АТ600МС
ТОКАРНЫЙ ПОЛУАВТОМАТ С ЧПУ
И АВТОМАТИЧЕСКОЙ СМЕНОЙ ИНСТРУМЕНТА
Предназначен для обработки деталей типа колец, дисков,
барабанов и других из специальных сталей, титановых сплавов
и сплавов на основе алюминия и магния. Оснащен системой
ЧПУ НЗЗ-2.
Техническая характеристика
Наибольшие размеры обрабатываемой детали,
мм:
диаметр иад
станиной................................... 1000
суппортом................................... 800
длина........................................ 800
Наибольшее перемещение суппорта, мм:
продольное ........................... 1200
поперечное .................................. 600
Пределы рабочих подач, мм/мин:
продольных.................................. 0,5—600
поперечных......................... ...	0,5—600
17
Скорость быстрого перемещения, мм/мин:
, продольного .................................. 4800
поперечного.................................. 4800
Частота вращения шпинделя,	С*1	0.041—11,8
Число частот вращения шпинделя .	50
Мощность привода шпинделя, Вт .	.	. ЗО-Ю3
Число инструментов в магазине, шт ...	12
Программоноситель	перфолента
Габаритные размеры станка, мм:
длина........................................ 8000
ширина	  3500
высота ...................................... 3230
Масса станка, кг	.................. .	17 600
1 — станок; 2—пульт программного
управления; 3, 4 —силовой шкаф; 5 —
насосная станция.
Разработчик и изготовитель — СПО «Прогресс».
АТ 600МС
18
АТПр 800 А
ТОКАРНО-ЛОБОВОЙ ПОЛУАВТОМАТ С ЧПУ
И МАГАЗИНОМ
Предназначен для обработки деталей типа дисков, фланцев
и колец с цилиндрической, конической и фасонной поверхностя-
ми. На полуавтомате возможна обработка наружных, торцевых
и внутренних поверхностей по замкнутому циклу в един или не-
сколько проходов. Оснащен системой ЧПУ Н22-1М. Смена ин-
струментов автоматическая.
Техническая характеристика
Наибольшие размеры обрабатываемой детали
на планшайбе, мм:
диаметр над
станиной.................................... 1000
основанием верхнего	суппорта ....	200
длина.......................................... 200
Наибольшее перемещение суппорта, мм:
продольное	.	525
поперечное	705
Пределы рабочих подач, мм/мин:
продольных.................................. 0,050—900
поперечных.............................. 0,025—450
19
chipmaker.ru

Скорость быстрого перемещения суппорта, м/мин:
продольного................................. 4,32—4,8
поперечного ....	.	.	2,16—2,4
Число инструментов в магазине, шт .	12
Частота вращения шпинделя. С"1	.	0,09—4,16
Число частот вращения шпинделя, шт	12
Мощность привода шпинделя, Вт	10-103/14,5-10*
Программоноситель .	- перфолента
Габаритные размеры станка, мм:
длина........................................ 2900
ширина .	.	  2100
высота........................................ 1750
Масса станка, кг.................................. 7200
WZ5
1 — станок; 2 — пульт
пршраммного управле-
ния; 3,4 — силовой шкаф;
5 — насосная станция.
Разработчик и изготовитель — СПО «Прогресс».
АТПр 800 А
20
2.	ТОКАРНЫЕ СТАНКИ
ATP-12Ц------------------1—
ТОКАРНО-РЕВОЛЬВЕРНЫЙ АВТОМАТ
С ЦИКЛОВОЙ СИСТЕМОЙ ПУ
Предназначен для выполнения автоматных токарных опера-
ций по изготовлению деталей из прутка и обработке штучных
заготовок последовательно несколькими инструментами в авто-
матическом или полуавтоматическом цикле.
Токарно-револьверный цанговый автомат повышенной точ-
ности. Программируются частота вращения шпинделя, скорость
инструментальных суппортов и последовательность переходов.
Диаметральные и линейные размеры деталей задаются с по-
мощью жестких упоров, размерного инструмента и наладки ин-
струмента на заданный размер. Один из суппортов оснащен ре-
вольверной головкой с горизонтальной осью вращения. Переме-
щение всех инструментальных суппортов, зажим и разжим цан-
гой прутка, подача материала и привода ловителя деталей осу-
ществляется от гидравлических цилиндров. Автомат оснащен
устройством многократного вывода инструмента при глубоком
21
chipmaker.ru
сверлении деталей. Автомат предназначен для изготовления де-
талей, партия которых (с учетом производительности и стои-
мости обработки) велика для токарчо-револьверного станка, но
недостаточна для изготовления на кулачковом автомате.
Техническая характеристика
Наибольший размер обрабатываемого прутка,
мм:
с подающей пашой:
круглого ...............................
шестигранного
квадратного .
Наибольший диаметр обрабатываемой заготов-
ки, мм
Наибольший диаметр обрабатываемой заготов-
ки в зажимной цанге, мм .
Наибольшая длина протачивания, мм
Наибольший диаметр сверления, мм:
из стали
из латуни .
Наименьший размер нарезаемой резьбы .
Наибольший размер резьбы, нарезаемой в дета-
лях из:
стали .
латуни .......................
Наибольшая длина прутка, мм .
Частота вращения шпинделя. С-1, при обра-
ботке:
стали ..............................
латуни и алюминиевых сплавов .
Число ступеней частоты вращения в каждом
диапазоне (переключение автоматическое), шт.
Число отверстий для крепления инструментов
в револьверной головке, шт.
Число поперечных суппортов .
Диапазон рабочих подач револьверного суппор-
та, мм/мин:
вперед
назад .	.	.
Диапазон рабочих подач каждого из попереч-
ных суппортов, вперед, мм/мин	.
Число ступеней рабочих подач каждого из суп-
портов (переключение автоматическое)
Мощность электродвигателя привода главного
движения, Вт	.
Габаритные размеры автомата (с трубой) мм:
длина .
ширина
высота	.	.
Масса автомата с элекгрошкафом, кг .
диаметр 12
5 10
В9
20
12
50
8
Ю
М3 X 0,35
.48X1,25-
М10Х1.5
3000
1,3-66,7
2,1-105
18
6
3
26—1-300
32-1530
15.4-750
63
5,3-103
4895
915
1430
2006
22
Точностные параметры
Шероховатость цилиндрических поверхностей
образцов (после чистового продольного точе-
ния), мкм:
постоянство диаметра
в	поперечном сечении	.	5
в	продотьном сечении	6
в	партии 10 образцов	12
шероховатость обработанной поверхности
не хуже....................................... Ra	2,5
Постоянство длины в партии 10 образцов, отре-
занных задним суппортом после подачи прутка
на упор, мкм .	.	.................... 40
Разработчик и изготовитель — ВПО «Техника».
АТР-12Ц
23
chipmaker.ru
ТВ-125ВМ -------------------------------------------------------------------
ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК ВЫСОКОЙ точности
Предназначен для отделочных работ в центрах, в патроне и
цангах, а также для нарезания резьбы метрической, дюймовой
и модульной по II классу точности.
Техническая характеристика
Класс точности станка по ГОСТ 8 — 77 .	В
Наибольшие размеры обрабатываемого изде-
лия, ММ'
диаметр над
станиной .	.	...	.	250
суппортом.................................... 140
длина................................... 500
Наибольшее перемещение суппорта в направле-
нии, мм:
продольном	.	.	500
поперечном	.............. 195
Наибольшее перемещение резцовых салазок, мм	100
Пределы подач, мм/об:
продольной	0,01; 0,04 — 0,25
поперечной...............................0.01—0,62
i
24
Пределы частот вращения шпинделя, С1 .	.	0,47 — 46,7
Наибольший крутящий момент, Нм ...	54
Мощность привода шпинделя Вт ...	2.9-103
Шаг нарезаемой резьбы:
метоической, мм	•	0.2—12,7
дюймовой, число ниток/дюйм	24 — 2
модульной, модуль, мм .	.	0.3—2,5
Габаритные размеры станка, мм:
длина .		1600
ширина	890
высота	1500
Масса станка, кг	1000
Разработчик и изготовитель — СПО «Прогресс».
-------------------------------------- ТВ-125ВМ
25
chipmaker.ru
СТ-125ВМ -------------------------—-----------
ТОКАРНЫЙ СПЕЦИАЛИЗИРОВАННЫЙ СТАНОК
ВЫСОКОЙ ТОЧНОСТИ
Предназначен для обработки базовых поверхностей высоко-
точных деталей приборов и агрегатов: фланцев, крышек, рото-
ров, различных валиков, плунжерных пар и т. д. из различных
материалов в широком диапазоне режимов чистовой обработ-
ки. На станке можно производить обточку и расточку цилинд-
рических и конических поверхностей, зенкование, проточку ка-
навок, подрезку торцов. Детали обрабатываются как в центрах,
так и в кулачковом и цанговом патронах. Станок пригоден для
алмазного точения.
Техническая характеристика
Класс точности станка по ГОСТ 8—71 .	.	В
Наибольший диаметр обрабатываемой детали над
суппортом, мм...................... ...	200
26
200
Наибольшая длина обработки, мм .
Диаметры зажимаемых в цангах деталей, мм .	3—15
(через 0,5 мм}
15-45
(через 1 мм)
Пределы частоты вращения шпинделя. С-1	. .	6,67—50
Пределы рабочих подач, мм/мин:
продольных .	20—200
поперечных .	.....	10—100
.Ускоренная подача, мм/мин:
продольная	.	2000
поперечная	...	1000
Мощность привода главного движения. Вт	2.2-103
Общая мощность электродвигателей, Вт	2,44 10s
Габаритные размеры станка, мм:
длина	.	1670
ширина	.	900
высота	.	1450
Масса, кг .	...	1600
Разработчик и изготовитель — СПО «Прогресс».
________________________СТ-125ВМ
27
chipmaker.ru
ТВ-125П; ТВ-125В
ТОКАРНО-ВИНТОРЕЗНЫЕ СТАНКИ
28
Предназначен для отделочных операции токарной обработки
и нарезания метрической, дюймовой и модульной резьб.
Детали обрабатываются в центрах, в патроне, на планшай-
бе или с помощью набора цанг.
Привод вращения шпинделя с бесступенчатым регулирова-
нием частоты вращения.
Продольное и поперечное перемещения суппорта произво-
дятся вручную или механически с автоматическим выключением
подачи при продольном точении по упору.
Станок имеет систему охлаждения.
Техническая характеристика
ТВ 125П	ТВ-125В
Высота центров, мм	.	.	125
Расстояние между центрами, мм .	.	600
Наибольший диаметр обрабатываемого
изделия, мм:
над станиной .	250
над суппортом............... 135
Регулирование скоростей шпинделя	бесступенчат >е
Частота вращения шпинделя, С 1 .	,	0,7—38,3
Число подач суппортов ...	8
Пределы подач суппорта, мм/об:
продольных...................................0,012—0,240
поперечных .	.	....	0,006— 0,120
Нарезание резьбы:
метрическая, шаг, мм .	. .	0,2—12,7
дюймовая, число ниток на 1" . .	24—2
модульная, модуль, мм ....	0,1—3
Мощность электродвигателя главного
привода, Вт.............................. (2,1 —2,8) • 10*
Точность геометрической формы обрабо-
танных поверхностей, мм:
округлость .	.	0,003	0,0016
овальность .	.	....	0,005	0,003
постоянство диаметра в продольном
сечении на длине 150 мм .	0.008	0.005
неплоскостность торцевой поверхно-
сти на диаметре 200 мм ...	0,010	0,006
Габаритные размеры станка, мм:
длина	1720	1780
ширина	.	.	720	720
высота................................ 1265	1265
Масса, кг.................................... 1100
। тем л
Разработчик и изготовитель — СПО «Прогресс».
------------------------------------ТВ-125П; ТВ-125В
29
3.	СВЕРЛИЛЬНЫЕ СТАНКИ С ЧИСЛОВЫМ
ПРОГРАММНЫМ УПРАВЛЕНИЕМ
ГС8-500М ____________________________________
КООРДИНАТНО-СВЕРЛИЛЬНЫЙ СТАНОК С ЧПУ
ДЛЯ СВЕРЛЕНИЯ ГЛУБОКИХ ОТВЕРСТИЙ
Предназначен для сверления глубоких отверстий ружейны-
ми сверлами, расположенных под различными углами в корпус-
ных деталях из алюминиевого сплава.
Станок оснащен числовой системой программного управле-
ния «Размер-2М». Программируются перемещения по пяти ко-
ординатам: трем линейным — X, Y, Z и двум угловым В, W
Установка частоты вращения шпинделя и рабочие подачи
шпиндельной головки производятся вручную. Возможен ви-
зуальный контроль за работой всех механизмов и схем станка
с помощью цифровой индикации. Имеет двухкоординатный по-
воротный стол, который состоит из двух столов с горизонталь-
ной и вертикальной осями вращения, имеющих возможность
работать как совместно (агрегатированные), так и раздельно
(разагрегатированные). Для улучшения отвода СОЖ и уборки
стружки станина станка выполнена со скосом. Применение вы-
30
сокоточных шариковых винтовых пар, направляющих скольже-
ния с пневморазгрузкой, привода подач с электродвигателем
постоянного тока, шпиндельных опор на аэростатических под-
шипниках обеспечивает большую производительность и точность.
Техническая характеристика
Рабочая поверхность станины, мм .	1600X655
Опорная поверхность планшайбы горизонтального
стола, мм ...	500X500
Диаметр планшайбы вертикального стола, мм .	500
Максимальная масса обрабатываемой детали на
столе, кг:
горизонтальном ..................................... 200
вертикальном ................................... 60
Максимальное осевое усилие	на шпинделе, Н	50
Координатные перемещения, мм:
салазок .	.	...	1225
стойки	........................... 375
головки шпиндельной	.	340
Скорость быстрого перемещения салазок, стойки,
шпиндельной головки, м/с .	.	.	0,067
Число частот вращения шпинделя, шт.................. 8
Частота вращения шпинделя. С-1	33,3—166,7
Рабочая подача шпиндельной головки, мм/мин	20 — 200
Число рабочих подач шпиндельной головки	11
Наибольший диаметр сверления, мм	8
Наибольшая глубина сверления, мм ...	200
Давление смазочно-охлаждающей жидкости, МПа 3—100
Минимальная производительность насоса смазоч-
но-охлаждающей жидкости	при	Р=10 МПа, л/мин .	2
Габаритные размеры станка, мм:
длина	....................... 2545
ширина	...................... 2600
высота	...................... 2300
Масса станка, кг	......................... 5060
Площадь, занимаемая	станком,	м2	.	23
Точностные параметры
Точность позиционирования по координатам, мм:
х, у .	0.030
г. У......................'................ 0,1
31
chipmaker.ru
Точность позиционирования по координатам b, w:
на упор — 24 позиции через 15°, угол/с ...	15
при отложении с дискретностью 1,08, угл. мин	6
Точность:
расположения между обработанными отвер-
стиями, мм .	.	....................... ±0,05
увод осн канала на длине 100 мм, мм .	0,5
Шероховатость поверхности обработанного отвер-
стия, мкм.............................................. 20
Разработчик и изготовитель — ВПО «Техника».
ГС8-500М
32
СГ40СФ4.5---------------------------------------
КООРДИНАТНО-СВЕРЛИЛЬНЫЙ СТАНОК
ГЛУБОКОГО СВЕРЛЕНИЯ С ЧПУ
Предназначен для сверления отверстий диаметром от 2 до
12 мм глубиною до 400 мм в корпусных деталях агрегатов.
Предусмотрена возможность встраивания станка в автоматиче-
ские линии с ЧПУ. Оснащен комбинированной системой ЧПУ
«Н55-2 Л».
Техническая характеристика
Наибольшие размеры обрабатываемых дета-
лей, мм .	.	.............................. 250x250X260
Длина перемещений, мм:
продольного.................................... 950
поперечного..................................... 630
вертикального .................................. 380
Диаметр рабочей поверхности поворотного сто-
ла, мм............................................... 400
3 Зак. 22
33
chlpmaker.ru
Частота вращения шпинделя, С-1	....	16,7—133,3
Рабочая подача, мм/мин	.	.	5—710
Скорость холостых ходов, м/с .	0.083
Точность позиционирования перемещений:
прямолинейных, мм	±0,03
угловых, с..............................  .	±30
Мощность привода главного движения, Вт	2.35-103
Число координат, управляемых по программе .	.	5
Габаритные размеры, мм:
длина ...	.....	5065
ширина	.................... 3400
высота..................................... 3290
Масса станка, кг .	................... . Ю 000
Разработчик — НИАТ.
Изготовитель — СПО «Прогресс».
СГ400Ф4.5
34
4.	СВЕРЛИЛЬНЫЕ СТАНКИ
С-30
СВЕРЛИЛЬНЫЙ ВЫСОКООБОРОТНЫЙ СТАНОК
Предназначен для сверления отверстий в изделиях из сталей
и цветных металлов.
Изменение числа шпинделя, осуществляемое переключате-
лем вращения, электрическое ступенчатое. Подача шпинделя
ручная. Зажим инструмента цанговый. В комплект станка вхо-
дят цанги от 1,0 до 2,0 мм (через 0,1 мм). Цанги от 0,2 до
0,9 мм (через 0,1 мм). Поставляются по особому заказу.
Техническая характеристика
Диаметр сверления, мм:
наибольший .	....................... 2,0
наименьший............................. .	0.2
3*
35
chlprnaker.ru
Размер рабочей поверхности стола, мм	150X150
Величина вертикального перемещения стола, мм 100
Наибольшее перемещение шпинделя, мм .	25
Наибольшее расстояние от торца шпинделя до сто-
ла, мм .............................................. 210
Расстояние от оси шпинделя до колонки, мм .	100
Число вращения шпинделя, шт.................... 5+5
Частота вращения шпинделя. С-1 ................ 500—166,7
458,3-12,5
Электродвигатель типа УЛ-062 ..................универсальный,
однофазного
переменного
и постоянного
тока
Номинальная мощность электродвигателя, Вт .	.	0,27-103
Габаритные размеры, мм
длина	  535
ширина .	.	.................... 325
высота	  595
Масса, кг............................................ 95
Разработчик и изготовитель — ВПО «Техника».
----------------------------------------------------с-30
36
5.	ФРЕЗЕРНЫЕ СТАНКИ С ЧИСЛОВЫМ
ПРОГРАММНЫМ УПРАВЛЕНИЕМ
КФПЭ-250Н----------------------------------
ФРЕЗЕРНЫЙ СТАНОК С КОНТУРНЫМ
ПРОГРАММНЫМ УПРАВЛЕНИЕМ
Предназначен для фрезерования концевыми и торцевыми
фрезами сложных криволинейных контуров.
Станок выполнен на базе широкоуниверсального фрезерно-
го станка высокой точности (мод. 6Т75). Система программног
го управления — контурная НЗЗ-2М. Система кодирования —
ISO, программоноситель — восьмидорожечная перфолента.
Оснащен станок двумя шпиндельными головками — горизон-
тальной и вертикальной, значительно расширяющими его тех-
нологические возможности. Применение точных шариковых вин-
товых пар в комплекте с осевыми роликовыми опорами, быстро-
действующих электрических приводов с широким диапазоном
регулирования, редукторов с автоматической выборкой люфтов
в приводах подач, централизованной дозаторной смазки обес-
печивают точную обработку деталей, высокую производитель-
ность и надежность станка.
Малая масса станка позволяет устанавливать его без фунда-
мента на межэтажные перекрытия.
37
chipmaker.ru
Техническая характеристика
Рабочая поверхность столов (длинаХшири-
на), мм:
основного (вертикального)	500X200
съемного ...	630—245
Интерполяция .	линейно-
круговая
Число управляемых координат (всего/одновре-
менно):
линейная интерполяция ......................... 3/3
круговая интерполяция................... 3/2
Расстояние от оси горизонтального шпинделя до
рабочей поверхности углового стола, мм:
наименьшее........................................... 35
наибольшее.................................... 290
Наибольшие перемещения по осям координат,
мм:
А’ — стола .	.	.	.	.	250
У — суппорта	255
Z — бабки горизонтальной................ 200
Диапазон рабочих подач по осям координат,
мм/мин..................................... 1,2—1200
Скорость быстрого перемещения по осям коорди-
нат, м/с...................................... 0,04
Число частот вращения шпинделя (бабка гори-
зонтальная, головка вертикальная), шт.	.	12/12
Частота вращения шпинделя, С-1
бабкн горизонтальной	0,75—33,3
головки вертикальной .	.	.	1,5—66,7
Конус шпинделей .	.	.	.	Морзе № 4,
ГОСТ 2847—67
Габаритные размеры станка, мм:
длина........................................ 1260
ширина .......................................  1190
высота........................................ 1650
Масса, кг . .	'...................... 1200
Точностные параметры
Точность обработки деталей по контуру, мм	0,02
Дискретность отсчета по осям координат, мм 0,01
Шероховатость обработанной поверхности при
чистовом фрезеровании не более, мкм .	.	2,5
Разработчик и изготовитель — ВПО «Техника».
КФПЭ-250Н
38
6М13ГН-1Н.
ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ ТРЕХКООРДИНАТНЫЙ СТАНОК
С ЧПУ
Предназначен для обработки деталей сложной конфигура-
ции из сталей, титановых и легких сплавов. Оснащен контурной
системой ЧПУ НЗЗ-2М.
Техническая характеристика
Размеры рабочей поверхности стола, мм:
длина....................................... 1600
ширина........................... 400
Расстояние от поверхности стола до торца шпин-
деля, мм:
наибольшее................................... 42^
наименьшее..................................... О
Наибольшее перемещение стола, мм:
продольное ....	900
поперечное................................... 320
вертикальное ................................ 420
39
r.ni
Пределы подач, мм/мии:
продольной и поперечной
вертикальной ....
Частота вращения шпинделя. С-1
Мощность привода шпинделя, Вт
Программоноситель
Габаритные размеры станка, мм:
длина .........................
ширина
высота
Масса станка, кг
2409
649
0,52—26,7
7,5-103
перфолента
4000
2640
2655
6250
1 — станок; 2 — электро-
шкаф; 3 —- силовой шкаф;
4 — пульт программного
управления.
Разработчик и изготовитель
СПО «Прогресс».
6М13ГН-1Н
40
6М13СН
ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ СТАНОК С ЧПУ
Предназначен для контурной и объемной обработки деталей
сложной формы из стали, чугуна и легких сплавов. Оснащен
системой ЧПУ НЗЗ-2М.
Техническая характеристика
Рабочая поверхность стола, мм:
длина...................................... 1600
ширина.................................. 400
Расстояние от поверхности стола до торца шпин-
деля, мм:
' наибольшее..................................... 450
наименьшее.................................... 0
4!
chipmaker.ru
Наибольшее перемещение стола, мм
продольное поперечное вертикальное	900 320 450
Максимальная подача, мм/мии: продольная ....	2400
поперечная 		2400
вертикальная 		1000
Частота вращения шпинделя, С-1	0,67—33,3
Мощность привода шпинделя, Вт	7,5 103
Программоноситель	перфолента
Габаритные размеры станка, мм:	JL-OOX2640X3045
Масса станка, кг		6600
1 — электрошкаф; 2 — станок; 3 —
силовой шкаф; — пульт программно-
го управления.
Разработчик и и з г о то в и те ль — СПО «Прогресс».
6М13СН
42
MA 655A; MA 655B
ВЕРТИКАЛЬНЫЙ ФРЕЗЕРНО-СВЕРЛИЛЬНЫЙ СТАНОК С ЧПУ
И АВТОМАТИЧЕСКОЙ СМЕНОЙ ИНСТРУМЕНТА
Предназначен для обработки деталей сложной криволиней-
ной формы типа дисков, плит, рычагов, корпусов и других из
сталей, титановых и легких сплавов. На станке можно произ-
водить фрезерование плоскостей и пазов, сверление, зенкерова
ние, развертывание и предварительное растачивание отверстий,
нарезание резьбы. Оснащен системой ЧПУ НЗЗ-2М.
Техническая характеристика
МА 655А МА 655В
Рабочая поверхность стола, мм:
длина.................................... 1250	1070
Ширина.................................. 500	500
43
chipmaker.ru
МА655Л МА 655В
Расстояние от поверхности стола до торца шпин-
деля, мм:
наибольшее ...... наименьшее		.	810	830
	. .	140	140
Наибольшее перемещение, мм: продольное — стола	1000	1000
поперечное — салазок	.	.	500	500
вертикальное — фрезерной головки	690	690
Пределы подач, мм/мин	.	. 5—2400 5—2400
Скорость быстрого перемещения, м/с	0,08
Частота вращения шпинделя, С-1	. .	0,33—43,3
Мощность привода шпинделя, Вт	8М03
Число инструментов в магазине, шт.	.	.	8	8
Программоноситель		перфолента
Габаритные размеры станка, мм: длина	.	.	.	2600	3060
ширина	. . 2930	2770
высота	.	.	.	. 3515	3760
Масса станка, кг		1000	1000
1 — станок; 2 — насосная станция;
3 — пульт программного управле-
ния; 4—электрошкаф.
Разработчик и изготовитель — СПО «Прогресс».
МА 655А; МА 655В
44
MA 655 СМЗОВ
ВЕРТИКАЛЬНЫЙ ФРЕЗЕРНО-СВЕРЛИЛЬНЫЙ СТАНОК С ЧПУ
И МАГАЗИНОМ ИНСТРУМЕНТОВ
Предназначен для обработки деталей сложной криволиней-
ной формы типа дисков, плит, рычагов, корпусных деталей и
других из сталей, чугунов, титановых и легких сплавов. На
станке можно производить фрезерование плоскостей и пазов,
сверление, зенкерование, развертывание и предварительное ра-
стачивание отверстий, нарезание резьбы. Станок оснащен си-
стемой ЧПУ 2У32. Смена инструментов автоматическая.
Техническая характеристика
Рабочая поверхность стола, мм:
длина.................................... 1250
ширина............................. 500
15
chipmaker.ru
Расстояние от поверхности стола до торца шпин-
деля, мм:
наибольшее................................... 780
наименьшее.............................. 200
Наибольшее перемещение, мм:
продольное — стола.......................... 1000
поперечное — салазок.......................... 500
вертикальное — фрезерной головки	580
Пределы подач, мм/мин....................... 5—2400
Скорость быстрого перемещения, м/с	.	. .	0,16
Частота вращения шпинделя, С-1	0,33—41,7
Мощность привода шпинделя, Вт .	.	.	П-103
Число инструментов в магазине, шт. ...	30
Программоноситель	..............перфолента
Габаритные размеры станка, мм:
длина....................................... 5580
ширина	......	3670
высота.................................. 3780
Масса станка, кг	12 000
мд 655C5H
МИИК*ЛЬНО-Ф1>ЕМРНЫИ ПЯТИКООРДИНДТНЫЙ стднок
с ЧПУ
5530
Предназначен для
верхностей детален из
стемой ЧПУ Н55-2.
обработки сложных криволинейных
сталей и легких сплавов. Оснащен
по-
си-
Техническая характеристика
Разработчик — СПО «Прогресс».
Рабочая поверхность стола, мм:
длина .	......................
ширина ....................
Наибольшие размеры обрабатываемых детален.
ММ..............................
Расстояние от поверхности стола до торца шгин
деля, мм:
наибольшее
наименьшее................................
1250
500
600X400X300
575
25
----------------------------------МА 655 СМЗОЗ
46
47
chipmaker.ru
Наибольшее перемещение по координатам оси,
мм:
X — продольное — стола...................
У — поперечное — салазок .....
Z — вертикальное — фрезерной головки
А — фрезерной головки А, град
В — фрезерной головки, град	.	.	. .
Быстрые перемещения:
линейные, м/с ...	.	. .	.
угловые, рад/с...........................
Пределы рабочих подач по координатам X, У, Z,
мм/мин.........................................
А и В, град/мин
Пределы угловых скоростей, рад/с .	.	.	.
Частота вращения шпинделя, С-1
Мощность привода шпинделя, Вт ...	.
Габаритные размеры станка, мм:
длина ...................................
ширина...................................
высота...................................
Масса, кг...................................
1000
500
500
±22°30
±22°30
0,08
0,14
5—1500
0,5—180
1,51(Н—5,610-®
0,33—52,5
11•103
2930
2565
3350
10 000
Разработчик и изготовитель — СПО «Прогресс».
МА 655С5Н
48
MA 655C2
ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ ТРЕХКООРДИНАТНЫЙ
ДВУХШПИНДЕЛЬНЫЙ СТАНОК С ЧПУ
Предназначен для обработки одновременно двух деталей
сложной конфигурации типа кулачков, копиров, пресс-форм,
вырубных штампов и других деталей из сталей, титановых и
цветных сплавов. Оснащен системой ЧПУ НЗЗ-2М.
Техническая характеристика
Рабочая поверхность стола, мм:
длина ..................................... 1250
ширина................................. 500
Расстояние от поверхности стола до торца шпин-
делей, мм:
наибольшее.................................. 595
наименьшее.............................. 45
4 Зак. 22
49
Расстояние между шпинделями, мм ...	.	500
Наибольшее перемещение, мм:
продольное — стола.......................  .	1000
поперечное — салазок.......................... 500
вертикальнос-фрезерной головки	550
Пределы рабочих подач, мм/мин ....	5—1200
Скорость быстрого перемещения, м/с .	.	.	0,04
Частота вращения шпинделей. С-1	.	0,33—41,7
Число частоты вращения шпинделей .	22
Мощность привода шпинделя, Вт	.	7,5-103
Программоноситель...........................перфолента
Габаритные размеры станка, мм:
длина....................................... 25G0
ширина....................................... 2830
высота ...................................... 3485
Масса, кг................................. .	9000
Разработчик и изготовитель — СПО «Прогресс».
МА 655С2
50
ФП-7МН; ФП-17МН
ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ ТРЕХКООРДИНАТНЫЙ СТАНОК
С ЧПУ
Предназначен для обработки деталей, ограниченных плоски-
ми поверхностями одинарной или двойной кривизны, деталей
типа балок, нервюр, лонжеронов, кронштейнов и других из ста-
ли и алюминиевых сплавов. На станке можно производить
обработку «правых» и «левых» деталей по одной программе.
Станок оснащен контурной системой ЧПУ НЗЗ-2М.
Техническая характеристика
ФП-7МН ФП-17МН
Размеры рабочей поверхности стола, мм:
длина....................................3600	1600
ширина.................................... 500	500
Расстояние от поверхности стола до торца
шпинделя, мм:
наибольшее.................................. 550
наименьшее.................................. 200
4*
51
ФП-7МН ФП-17МН
Наибольшее перемещение, мм:
продольное — стола .	.	.	.	3000	1600
поперечное — ползуна..................... 600
вертикальное — фрезерной головки	250
Пределы рабочих подач, мм/мин:
продольной и поперечной	.	0—1500
вертикальной	0—1200
Частота вращения шпинделя, С-1	...	3,1—34,25
Мощность привода шпинделя, Вт	.	22-Ю3
Программоноситель............................ перфолента
Габаритные размеры станка, мм:
длина..........................................8200	5040
ширина	  4200
высота	  3250
Масса станка, кг............................... 15	000
I	~
I
Разработчик и изготовитель — СПО «Прогресс».
I
ФП-7МН; ФП-17МН
52
ФП-17СМН; ФП-7СМН
ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ ТРЕХКООРДИНАТНЫЙ СТАНОК
С.ЧПУ И МАГАЗИНОМ
Предназначен для обработки деталей сложной криволиней-
ной формы типа балок, рычагов, лонжеронов, кронштейнов и
Других из сталей, титановых и легких сплавов.
На станке можно производить: фрезерование плоскостей и
пазов; сверление, зенкерование, развертывание и предваритель-
ное растачивание отверстий; обработку выпуклых и вогнутых
поверхностей двойной кривизны с помощью концевой фрезы с
шаровым концом. Станок оснащен контурной системой ЧПУ
НЗЗ-2М Смена инструментов автоматическая.
Техническая характеристика
Рабочая поверхность стола, мм:
длина ....
ширина .....
ФП-17СМН ФП-7СМН
1600	3000
500
53
I chipmaker.ru
ФП-17СМН ФП-7СМН
Расстояние от поверхности стола до торца
шпинделя, мм:
наибольшее................................. 600
наименьшее........................... 280
Наибольшие перемещения, мм:
продольное — стола .	.	.	1600	3000
поперечное — ползуна................. 700
вертикальное — фрезерной	головки .	320
Пределы рабочих подач, мм/мин:
продольных и поперечных	....	0—1500
вертикальных......................... 0—1200
Скорость быстрого перемещения, м/с:
продольного.............................. 0,08
поперечного .	............. 0,05
Частота вращения шпинделя, С-1	0.33—41,67
Мощность привода шпинделя, Вт	ЗО Ю3
Число инструментов в магазине, шт.	8
Программоноситель............................ перфолента
Габаритные размеры станка, мм:
длина .	..................... 5670	8200
ширина	.	477
высота .	................. 3400
Масса станка, кг..................... 18 000	2100
1 — станок; 2 — шкаф силовой;
3 — пульт программного управле-
ния.
Разработчик и изготовитель — СПО «Прогресс».
------------------------ ФП-17СМН; ФП-7СМН
54
ФП-17МП
ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ ЧЕТЫРЕХКООРДИНАТНЫЙ СТАНОК
С ЧПУ И ПОВОРОТНЫМ УСТРОЙСТВОМ
Предназначен для обработки деталей типа «цилиндр»,
имеющих ушки, карманы с цилиндрическими поверхностями,
уступы, пазы. Станок оснащен контурной системой ЧПУ
ПФСТЭ 12-500.
Техническая характеристика
Рабочая поверхность стола, мм:
длина...................................... 1600
ширина...................................... 500
Расстояние от поверхности стола до торца
шпинделя, мм:	\
наибольшее.................................. 550
наименьшее	...	............. 200
55
chipmaker.ru
Расстояние между торцами шпинделя поворот-
ной головки и задней бабки, мм.................... 1330
Наибольшее перемещение, мм:
стола — продольное........................... 1600
стола, при установленных поворотной голов-
ки и задней бабки:
вправо ..................... .	.	375
влево......................................  700
ползуна........................... 600
вертикальное — фрезерной головки	250
вертикальное — пиноли фрезерной головки	100
Вращение шпинделя поворотной головки,	град	360
Пределы рабочих подач, мм/мин:
горизонтальных .............................. 0—1500
вертикальных	0—1200
Частота вращения привода шпинделя, С 1	. .	3,8—84,25
Мощность привода шпинделя, Вт .	22-10г
Частота вращения шпинделя поворотной головки,
об/мин	............................... 0—4,45
Программоноситель	магнитная лента
Габаритные размеры станка, мм:
длина	................. 5040
ширина	3650
высота .	,	3250
Масса станка, кг................................ 17	000
Разработчик
и изготовитель — СПО «Прогресс».
ФП-17МП
56
ФП-17СП
ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ ЧЕТЫРЕХКООРДИНАТНЫЙ СТАНОК
с ЧПУ И ПОВОРОТНЫМ УСТРОЙСТВОМ
Предназначен для черновой и чистовой обработки сложных
и сопрягаемых цилиндрических и криволинейных поверхностей,
а также деталей, имеющих ось вращения и ограниченных слож-
ными поверхностями.
Материал обрабатываемых деталей — легированная сталь и
титановые сплавы. Станок оснащен контурной системой ЧПУ
ПФСТЭ-12-500.
Техническая характеристика
Максимальная поверхность обрабатываемых де-
талей, мм:
длина........................................ 800
ширина....................................... 500
Расстояние от поверхности стола до центра по-
воротной головкн	и задней бабки, мм .	.	500
57
chipmaker.ru
Расстояние от плоскости стола до торца (Шпин-
деля фрезерной головки, мм:
наибольшее		1050
наименьшее	...	.	650
Режим работы поворотной бабки	делительнв-
	силэвой
Наибольшее перемещение, мм:
продольное — стола вправо	400
продольное — стола влево	650
поперечное — ползуна	600
вертикальное — фрезерной головки	400
Пределы рабочих подач, мм/мин:
продольных, поперечных	0—1500
вертикальных	0—1200
поворотных		0—3
Частота вращения шпинделя, С"1	0,58—15
Мощность привода шпинделя, Вт	.	(7—10,5)-(О’
Программоноситель	магнитная леей
длина 		5040
ширина	...	3650
высота 		3775
Масса станка, кг .	...	18 006
ФП-1Г, ФП-11У
фрез6рные специализированные пятикоординатные
СТАНКИ С ЧПУ
Разработчик и изготовитель — СПО «Прогресса.
------ ФП-17СП
59
58
chipmaker.ru
Предназначены для обработки сложных фасонных поверхно
И ТИПЯ ПЯМ	------т	ииърл.щ
сплавоь
стен типа рам, балок, панелей из легких и стальных
на станках могут быть обработаны детали, ограниченные кои
мриик^ИИЬ1МН контУРами’ поверхностями с постоянными и nept
мопрни лйамКта7МИ’ повеРхностями двойной кривизны. Стаю
модели ФП-11У отличается от модели ФП-11 тем что имееч
ПЛГ°тЧе19Нспп СТОЛ’ Станки оснащены контурной системой ЧП^
iivci -Iz-oUO
Техническая характеристика
Наибольшие размеры обрабатываемых дета-
лей при положении шпинделя, мм:
вертикальном
длина
ширина
высота
горизонтально:'
длина
ширина
высота
Наибольшее перемещение, мм:
стола
поперечной каретки
траверсы
при вертикальном положении шпинделя
при горизонтальном положении шпиндели
Угол поворота шпинделя в плоскости гпад-
вертикальной ....	’
горизонтальной
Пределы подач стола, поперечной
и траверсы, мм/мин
Частота вращении шпинделя, С_|
I диапазон
II диапазон ...
Мощность привода шпинделя, Вт
Программоноситель
Габаритные размеры станка, мм:
длина .
ширина
высота
Масса станка, кг
ФП-11
ФП11У
5000
3000
1600 ‘
950
3800	1800
1600
500
5100	3200
3250
950
1165
±90
360
18,5-103
лента
13 900
6650
6300
95 000
8890
6550
6300
68 400
каретки
20-1750 20-1600
0.76—50
. 0,5—5,5
. 4,58—50
19-103
. магнитная
».
ФП-11; ФП-11У
ФП-14В
ФРЕЗЕРНЫЙ ПЯТйКООРДИНАТНЫЙ СТАНОК С ЧПУ
Предназначен для обработки деталей, имеющих поверхнос:ти
одинарной или двойной кривизны, типа кронштейнов, фитинг ,
нервюр, балок, корпусов и других, изготовляемых из ле™1
стальных сплавов. Станок оснащен системой ЧПУ ИЦ
Техническая характеристика
Размеры рабочей поверхности стола, мм:
длина ......................................
ширина............................
Расстояние от поверхности стола до центра по-
ворота шпинделя, мм:	j
наибольшее........................
наименьше)
1300
800
1090
510
61
60
Наибольшие размеры обрабатываемых деталей,
мм
19Л-27
.глина.......................................... 900
ширина.......................................... 630
высота.......................................... 400
Наибольшее перемещение, мм:
продольное — стола ........................... 1780
поперечное — салазок......................... 1480
вертикальное — фрезерной головки .	560
Пределы рабочих подач стола, салазок, каретки,
мм/мин .	........................ 5—4800
Угол поворота шпинделя в плоскости, град:
+ 45°
вертикальной ....................................... —35°
горизонтальной............................ ±45
Пределы угловых скоростей в двух плоскостях,
град/мин ...	...	0,5—400
Частота вращения шпинделя, С1 .	0,67—41,7
Мощность привода шпинделя, Вт .	.	.	11-10
Программоноситель........................... .	перфолента
Габаритные размеры станка, мм:
длина	........................... 5380
фрезерный двухшпиндельный станок с чпу
ширина........................................ 7000
высота	.................. 4425
Масса станка, кг	.............. 23 000
Предназначен для одновременной обработки двух одинако-
вы* деталей сложной формы; панелей, балок, лонжеронов, крон-
•ятейнов, фитингов и других размером не более 1000Х800Х
Х400 мм из жаропрочных сталей, титановых и легких сплавов.
На станке выполняются операции; черновое и чистовое фре
тчрование по наружному и внутреннему контуру колодцев,
углублений, выемок, ребер. Оснащен устройством ЧПУ Н55-2Л.
Привода подач и главных движений электрические с тири-
сторным управлением. Привода подач фрезерных головок неза-
сижые. Датчики обратной связи — индуктосины. Направляю-
щие скольжения с накладками из тефлона.
Разработчик и изготовитель — СПО «Прогресс».
Уехпческая характеристика
Рабочая поверхность стола, мм
Число шпинделей шт.
Расстояние между шпинделями, мм
Наибольшие перемещения, мм:
стола .....................
ползуна ...	.
фрезерных головок
800X2000
2
1000
2000
800
400
-------------------------------------- ФП-14В
63
62
r.ru
Скорости, м/с
рабочих подач ....
холостого хода .....................
Частота вращения шпинделей, С-1
Мощность приводов шпинделей, Вт
Точность чистового фрезерования, мм
Габаритные
длина
ширина
высота
Масса станка,
размеры станка, мм:
Разработчик — НИ АТ.
Изготовитель — СПО «Прогресс».
0 8-10-'—0,03
до 6.06
0,33—53
22-10я
±0,05
5350
5625
3250
20 500
2ФП-27
64
ФП-27НЗ; ФП-37НЗ
ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЕ ТРЕХКООРДИНАТНЫЕ СТАНКИ
С ЧПУ
Предназначены для обработки деталей, ограниченных пло-
скими поверхностями или фасонными контурами с постоянным
углом наклона образующих, например, балок, нервюр, лонжеро-
нов, кронштейнов и др. Станок модели ФП-37НЗ отличается
от модели ФП-27НЗ тем, что имеет больший размер поверхно-
сти стола в продольном направлении. Станки оснащены контур-
ной системой НЗЗ-2М.
Техническая характеристика
ФП-27НЗ ФП-37НЗ
Рабочая поверхность стола, мм:
длина .................................... 2000	3000
ширина................................... 800
Расстояние от поверхности стола до торца
шпинделя, мм:
наибольшее.................................... 550
наименьшее............................... 150
65
chipmaker.ru
ФП-27НЗ ФП-37НЗ
Наибольшее перемещение, мм:
продольное — стола
2000	3000
поперечное — ползуна..................... 800
вертикальное — фрезерной головки	400
Пределы подач: продольной, поперечной и
вертикальной, мм/мин	0—1800
Скорость быстрого перемещения по осям	« «.
координат, м/с........................ У 0 04
Частота вращения шпинделя, С~* .	С.ЗЗ—52,5
Мощность привода шпинделя, Вт	30-103
Программоноситель	.	восьмидорожечная
перфолента
Габаритные размеры станка, мм:
длина
ширина
высота
Масса станка, кг
5350	7500
5700
3150
20 000 20 000
Разработчик — НИАТ.
Изготовитель — СПО «Прогресс».
ФП-27НЗ; ФП-37НЗ
66
ВФ-32А; ВФ-33
ПРОДОЛЬНО-ФРЕЗЕРНЫЙ ТРЕХКООРДИНАТНЫЙ
ДВУХШПИНДЕЛЬНЫЙ СТАНОК С ЧПУ
Предназначен для обработки крупногабаритных деталей
типа балок, лонжеронов, элементов шпангоутов, панелей и дру-
гих деталей из сталей, титановых и легких сплавов. Станок
обеспечивает обработку плоскостей, пазов, выемок, криволиней-
ных контуров одновременно на двух деталях, установленных
на столе.
Техническая характеристика
ВФ-32А ВФ-33
Рабочая поверхность стола, мм:
Длина....................................... 4000
ширина.....................................  2500
Расстояние от поверхности стола до торца шпин-
делей, мм:
наибольшее................................... 800
наименьшее................................... 100
5*
chipmaker.ru

ВФ-32А ВФЗЗ
Расстояние между шпинделями, мм .	1250
Наибольшее перемещение, мм:
стола....................................... 4100
кареток
поперечной................................. 1250
вертикальной ................................ 700
Пределы рабочих подач, мм/мин.............. 5—2400
Скорость быстрого перемещения по любой одной
координате, м/с............................... 0,06
Частота вращения шпинделя силовой головки,
С~>.............................................0,27—41,7
Мощность привода шпинделя силовой головкн,
Вт............................................ 22-103
Система ЧПУ, модель...........................Н55-2	НЗЗ-2М
Программоноситель...........................перфолента
Габаритные размеры станка, мм:
длина...................................... 13 525 13 135
ширина.................................... 5915	6400
высота.................................... 5200	5200
Масса станка, кг............................ 60 000 62 000
13525
1 — станок; 2 — пульт программного
управления; 3 — насосная станция;
4 — электрошкафы.
Разработчик и изготовитель — СПО «Прогресс».
ВФ-32А; ВФ-33
68
ВФЗМ8 —
ПРОДОЛЬНО-ФРЕЗЕРНЫЙ ТРЕХКООРДИНАТНЫЙ СТАНОК
С ЧПУ
Предназначен для обработки деталей, ограниченных плоски-
ми поверхностями или фасонными контурами, типа панелей,
балок, нервюр, лонжеронов и др. из сталей, титановых и легких
сплавов. Станок обеспечивает фрезерование плоскостей, пазов,
выступов, криволинейных контуров, сверление, зенкерование,
развертывание и растачивание отверстий, нарезание резьбы
метчиком. Автоматическая смена инструментов. Станок осна-
щен контурной системой ЧПУ Н55-2.
Техническая характеристика
Рабочая поверхность стола, мм:
длина....................................... 4000
ширина..................................... 2500
Расстояние от торца магазина до стола, мм:
наибольшее . .	...	.	740
наименьшее.................................. 100
69
chipmaker.ru
Расстояние от траверсы до стола, мм	600
Наибольшие перемещения, мм:
стола........................... .	4100
кареток
поперечной............................ 2500
вертикальной ...	640
Пределы рабочих подач, мм/мин	5—2400
Скорость быстрого перемещения, м/с:
по любой одной координате................ 0,05
по двум или трем координатам одновре-
менно ...................................... 0,05
Частота вращения шпинделей. С-1:
силовой головки.......................... 0,33—41,7
скоростного........................... 25—100
Изменение частоты вращения	шпинделя	ступенчатое
Ф= 1,26
Мощность привода шпинделя, Вт	.	22-103
Число инструмента в магазине, шт. ...	8
Программоноситель	восьми-
дорожечная
перфолента
Цена импульса, мм	............. 0,01
Цена оборота фазы, мм	,2,0
Габаритные размеры станка, мм:
длина.................................... 11 000
ширина	............. 5000
высота .	.	.......	4500
Масса станка, кг	.	.	50 000
Разработчик и изготовитель — СПО «Прогресс».
---------——---------------------- ВФЗМ8
70
2ФП-242
ПРОДОЛЬНО-ФРЕЗЕРНЫЙ ДВУХПОРТАЛЬНЫЙ СТАНОК
С ЧПУ
Предназначен для обработки крупногабаритных деталей из
легких и титановых сплавов, легированных и жаропрочных ста-
лей. Каждый портал оснащен системой ЧПУ Н55-2Л, обеспечи-
вающей одиночное или одновременное управление двумя фре-
зерными головками, перемещающимися по X, У, Z и А. Каждый
портал снабжен подвижным пультом ручного управления для
установочных перемещений.
Шпиндели по координате У снабжены корректирующим
устройством, следящим за саблевидностью заготовки. В систе-
ме управления применены следящие электроприводы и круго-
вые индуктосины.
Техническая характеристика
Рабочая поверхность вакуумного стола, мм	30 240X2500
Наибольшие перемещения: портала — продольное по X, мм	25 250
кареток — поперечное по У, мм	2750
71
r.ru
фрезерных юловок— вертикальное по Z,
мм ......................................... 500
фрезерных головок — угловое по А, град. ±22
корректирующего щупа по У, мм	210
Скорости перемещения по программе, по коорди-
натным осям:
X и У, м/с...................... 0—0,08
Z, м/с.................................. 0—0,03
А, рад/с .	........................ 0—0.071
Мощность, Вт:
суммарная	....	210-103
электродвигателя фрезерной головки	30-Ю3
’Частота вращения шпинделя. С-'	.	0,33—52,5
Конец шпинделя	.	.50 ГОСТ 836—72
Габаритные размеры станка, мм:
длина...................................... 39 520
ширина	8180
высота..................................... 5150
Площадь, м2 .................................... 320
Масса, кг .	...	.... 290000
Разработчик — НИ АТ.
Изготовитель — СПО «Прогресс».
2ФП-242
72
П-2
ФРЕЗЕРНЫЙ ОДНОПОРТАЛЬНЫЙ СТАНОК С ЧПУ
Предназначен для раскроя листовых заготовок из легких
сплавов пакетом толщиной до 15 мм с любым криволинейным
наружным и внутренним контурами, а также для сверления
< гверстий диаметром до 8 мм в крупногабаритных заготовках.
Предусмотрена возможность записи программы на магнитную
. генту непосредственно на станке по шаблону или по первой
детали.
Приводы подач: электродвигатели постоянного тока с тири-
сторными преобразователями.
Техническая характеристика
Размер рабочей поверхности стола, мм .	8400X2100
Наибольшее перемещение, мм:
портала................................... 6500
каретки (поперечное) ..................... 2260
фрезерно-сверлильной головки .	.	.	130
копировального прибора .	.	.	130
Наибольшие скорости перемещения портала и
каретки, м/с:
по программе, записанной на интерполяторе
по числовым данным чертежа ....	0,04
по программе, записанной на станке по шаб-
лону илн эталонной детали ....	0,03
на холостом ходу (вручную) ....	0,058
73
chipmaker.ru
Регулирование скорости перемещений	бесступенчатое
Диаметры применяемых инструментов, мм:
сверл....................................  .	2,5—8
Частота вращения шпинделя, С-1	.	300; ’.50
Мощность электродвигателя привода шпинделя,
Вт:
при фрезеровании.............................. 6,0-10®
при сверлении............................ 3,0-Ю3
Прижим заготовок в зоне обработки	. автоматиче-
скими шагаю-
щими зажимами
Точность обработки по контуру, мм	±0,25
Система программного управления	.	контурная
(фазовая)
Программоноситель	магнитная лента
Габаритные размеры, мм:
длина.................... ................... 9500
ширина....................... .	5209
высота ...	.	.	2050
Масса, кг .....	.28 000
Разработчик — НИАТ.
* Изготовитель — СПО «Прогресс».
_______________________________________РФП-2
I
74
рФП-1----------------------------------------
фрезерный двухпортальный станок с чпу
Предназначен для раскроя листовых заготовок из легких
сплавов пакетом толщиной до 15 мм с любым криволинейным
наружным и внутренним контуром, а также для сверления от-
верстий диаметром до 8 мм в крупногабаритных заготовках.
Предусмотрена возможность записи программы на магнит-
ную ленту непосредственно на станке по шаблону или по пер-
вой детали.
Приводы подач: электродвигатели постоянного тока с тири-
сторными преобразователями.
Техническая характеристика
Размер рабочей поверхности стола, мм .	16 800X2100
Наибольшие перемещения, мм:
портала (каждого)............................ 11	000
каретки (поперечное)	2260
фрезерно-сверлильной головкн	....	130
копировального прибора ........................ 130
Наибольшие скорости перемещения портала и
каретки, м/с:
по программе, записанной на интерполяторе
по числовым данным чертежа ...	0,04
по программе, записанной на станке по шаб-
лону илн эталонной детали ...	0,03
на холостом ходу (вручную) ....	0,058
75
chipmaker.ru

Регулирование скорости перемещений .	- бесступенчатое
Диаметр инструмента, мм;
фрезы	.............. .	8—12
сверла................................ 	2,5—S
Частота вращения шпинделя. С-1	.	•	300; 150
Прижим заготовок в зоне обработки	автоматиче-
скими шагаю-
щими зажимами
Точность обработки по контуру, мм .	±0,25
Мощность электродвигателя привода шпинделя. Ю3'3 0 103
Система программного управления	 контурная
Программоноситель	- магнитная лента
Габаритные размеры, мм:
длина ....	...	17 200
ширина.................................. 5200
высота ................................. 2050
Масса, кг	............. .	54 000
Разработчик — НИАТ.
Изготовитель — СПО «Прогресс».
---------------------------------------РФП-1
76
РФП-4
ФРЕЗЕРНЫЙ ПЯТИКООРДИНАТНЫЙ СТАНОК С ЧПУ
Предназначен для обработки торцев сотового заполнителя
деталей сложной пространственной формы из нержавеющих
сталей и алюминиевых сплавов.
Приводы подач: электродвигатель постоянного тока с тири-
сторным преобпазователем.
Техническая характеристика
Размер рабочей поверхности вакуумного стола,
и.............................................. 5020X1640
Наибольшее перемещение, мм:
портала....................................... 4500
каретки:
поперечное................................... 1750
вертикальное .................................. 400
Наибольший угол поворота фрезерной головки
вокруг оси, град:
вертикальной................................... ±18и
горизонтальной........................... ±30
77
chipmaker.ru
Частота вращения шпинделя. С-1	....	300
Наибольшие скорости прямолинейных переме-
щений, м/с:
по программе ...	...	0,93
на холостом ходу .	0,05й
Точность обработки, мм...................... ±0,1
Система программного управления	контурная
Программоноситель .	.	магнитная лента
Мощность электродвигателя привода главного
движения, Вт.................................. 3,5-103
Габаритные размеры, мм:
длина....................................... 10 250
ширина.................................. 4000
высота	................. 3250
Масса, кг	......	28 000
Разработчик — НИАТ.
Изготовитель — СПО «Прогресс».
---------------------------------------РФП-4
78
РФП-6
ФРЕЗЕРНЫЙ ПЯТИКООРДИНАТНЫЙ СТАНОК С ЧПУ
Предназначен для обработки торцов длинномерных сотовых
заполнителей сложной пространственной формы продольными
и поперечными строчками, а также для фрезерования подсечек
по торцам сотового заполнителя из нержавеющих сталей, алю-
миниевых сплавов и полиамидной бумаги.
С ганок оснащен системой ЧПУ Н55-2.
Техническая характеристика
Наибольшие габаритные размеры обрабатывае-
мых заготовок, мм:
длина.............................................  6300
ширина	.	1500
высота........................................ 350
Размеры рабочей поверхности вакуумного стола,
мм:
длина.............................................. 6700
ширина....................................... 1680
79
chipmaker.ru
Наибольшее перемещение, мм:
портала..................................... 6500
поперечной каретки ....	-	1750
вертикальной каретки ...	.	400
Скорости прямолинейных перемещений по чис-
ловой программе, м/с.................... 1,6-104—0,05
Наибольший угол поворота Фрезерной головки
вокру! оси, град:
вертикальной................................... ±270
горизонтальной.......................... ±32,5
Скорости поворота фрезерной головки по число-
вой программе, рад/с...........................0.3- 1О'Я—0,065
Диаметр инструмента (фрезы), мм ...	.	30±100
Закрепление заготовки в зоне обработки	вакуумным
столом или спец-
приспособлеиием
Точность воспроизводства контура, мм	.	±0,1
Частота вращения шпинделя, С-1	,	300/15С
Мощность электродвигателя главного движения,
Вт.............................................6-103/3-103
Габаритные размеры станка, мм:
длина............................................11	800
ширина........................... 4300
высота.................................. 3250
Масса станка, кг................................ 29	000
Разработчик — НИАТ.
Изготовитель — СПО «Прогресс».
--------------------------------------------РФП-6
80
ФОК-1 ---------------------------------
специализированный фрезерный станок
ДЛЯ ОБРАБОТКИ ОБЪЕМНЫХ КУЛАЧКОВ С ЧПУ
Предназначен для предварительного и окончательного фре-
зерования концевой сферической фрезой кулачков с объемным
профилем.
Техническая характеристика
Наибольший диаметр обрабатываемого кулачка,
мм............................................ 50
Наибольшая длина обрабатываемого кулачка, мм 75
Наибольший угол подъема профиля в сечении,
град.:
поперечном............................... 45
продольном............................... 60
Наибольшее перемещение крестового суппорта,
мм:
продольное............................... Ю0
поперечное............................. .	100
Частота вращения, С-1:
фрезы .	.................. 6,7—23,3
детали...................................
81
chipmaker.ru
Пределы подач, мм/мин........................ О—150
"Точность обработки по контуру............... ±0,025
Система программного управления	.	. контурная
(фазовая)
Программоноситель ...	... магнитная лента
Привод главного движения		. ндродвигатель
Г15-21,
0,6 кВт
Мощность электродвигателя гидростанции, Вт	2,8-103
Габаритные размеры станка с пультом, мм:
длина .	............. 2000
ширина ................................. 2100
высота .	.	.....	1450
Масса, кг	.	....	.	1890
Разработчик — НИАТ.
Изготовитель — СПО «Прогресс».
ФОК-1
82
СПК-250
СПЕЦИАЛИЗИРОВАННЫЙ ФРЕЗЕРНЫЙ СТАНОК С ЧПУ
Предназначен для обработки плоских кулачков в полярных
..оординатах и обработки деталей в прямолинейных координа-
тах в режимах круговой и линейной интерполяции. На станке
можно выполнять следующие операции:
—	обработку плоских кулачков вертикальным шпинделем с
вращением планшайбы стола;
—	фрезерование сложных поверхностей, сверление, зенкеро-
вание, развертывание, растачивание горизонтальным и верти-
кальным шпинделями с неподвижной планшайбой стола.
Управление станком осуществляется с помощью системы
НЗЗ-2М.
Техническая характеристика
Рабочая поверхность вертикального стола, мм ЮОХэОО
Диаметр планшайбы поворотного стола, мм	250
Наибольшие перемещения по координатным осям,
мм.
X — салазок .	.	.	250
У — суппорта .	.	255
Z — шпиндельной бабки................... 200
83
chipmaker.ru
Число частот вращения шпинделей, шт.
Частота вращения шпинделей, С-1:
горизонтального ...
вертикального ..........................
Частота вращения планштайбы поворотного сто-
ла, С-1
рабочего
быстрого вращения
Дискретность вращения, угл. с...............
Наибольший допустимый крутящий момент при
вращении стола, Нм.............................
Скорость быстрых перемещений по линейным ко-
ординатам, м/с
Скорость рабочих подач, м/с.................
Дискретность перемещений, мм................
Система ЧПУ .	....................
Число одновременно управляемых координат при
интерполяции:
линейной ...............................
круговой	.	.	...
Величины коррекций:
рабочей подачи, %	...
инструмента по длине, мм
по радиусу при прямоугольной обработке,
мм......................................
по радиусу при обработке гладкого контура,
мм......................................
по длине в полярных координатах, мм
Расстояние от торца вертикального шпинделя до
поверхности поворотного стола, мм .	.	.	.
Расстояние от горизонтального шпинделя до ра-
бочей поверхности поворотного стола, мм
Наибольшая масса обрабатываемой детали с
приспособлением, кг ...........................
Мощность привода главного движения, Вт
Установочная мощность, Вт ...	.
Габаритные размеры станка, мм:
длина ..................................
ширина .................................
высота..................................
Масса, кг...................................
Площадь, занимаемая станком вместе с агрега-
тами, мм2......................................
Категории сложности ремонта:
механической части станка (Рм)
электрической части (Рэ) ...............
системы НЗЗ-2М (Ру).....................
12
0,75—33,3
1,5—66,6
0,03
0,(6
20
16
0,8-10-2
1,4-10-2
0,002
НЗЗ-2М
3
2
20—120
0,002—19,998
0,02—19,998
0,02—0,51
0,002—19,993
30—285
60—315
15
2,2-10?
7,0-103
1320
1240
1650
1200
10,0
40
56
24
Разработчик и изготовитель — ВПО «Техника».
------ СПК-25С;
84
ЛФП-5; ПФП-5СЗЗ
СПЕЦИАЛИЗИРО- АННЫЙ ПРОДОЛЬНО-ФРЕЗЕРНЫЙ
ЧЕТЫРЕХКООРДИНАТНЫЙ СТАНОК С ЧПУ
Станки предназначены для фрезерования сложных фасонных
поверхностей крупногабаритных деталей типа вафельных прес-
сованных стрингерных панелей и лонжеронов с переменной
малкой.
Станок ПФП-5с оснащен корректирующим программу
устройством, следящим за саблевидностью заготовки для обес-
печения эквидистантности обрабатываемых поверхностей.
Управление станком осуществляется с пультов (по одному
на каждый портал). Возможно ручное управление от системы
электровала.
Программируемые перемещения: вдоль станины (портал),
поперечное и вертикальное (суппорты фрезерных головок) и
разворот фрезерной головки в плоскости, поперечной станине.
Станок оснащен контурной системой ЧПУ ПФСТ-12 500.
85
chipmaker.ru
Техническая характеристика
ПФП-5	ПФП-5СЗЗ
Размер рабочей поверхности
стола, мм...................
Наибольшие размеры обраба-
тываемой детали, мм:
одним порталом
двумя порталами (две
детали) .....................
Наибольшие величины пере-
мещений, мм:
продольный ход портала
поперечный ход фрезер-
ных головок ....
вертикальный ход фре-
зерных головок
Поворот фрезерной головки,
град. .......
Фрезерные головки:
Частота вращения шпинде-
лей, С-1:
левой
правой ...............
Мощность электродвигателей,
Вт..........................
Регулирование подач
Пределы программируемых
рабочих подач, мм/мин:
продольных и поперечных
вертикальных
Пределы подач от кнопок,
мм/мин:
продольных и поперечных
Угловая скорость поворота,
рад/с.......................
Точность обработки по кон-
туру, мм....................
Программоноситель
Габаритные размеры, мм:
длина
ширина................
высота ...............
Масса, кг
20 000X1400
18 000X1400X300
8000Х1400X300
20 000
1500
325
±20
29 000X1400
2900X1400X300
13 700X1400X300)
29 000
1600
325
±20
25
25/50
(10— 22) -'.О3
бесступенчатое
0—1200
0—300
0—1700	0—1200
0.7-10 2
±0.1
магнитная лента
30 400
4840
3600
100 000
41 220
1840
3600
128 600
Разработчик — НИАТ.
Изготовитель — СПО «Прогресс».
ПФП-5; ПФП-5СЗЗ
86
6. ФРЕЗЕРНЫЕ СТАНКИ
ОФ-55 ---------------------------------------
СПЕЦИАЛИЗИРОВАННЫЙ ФРЕЗЕРНЫЙ СТАНОК
Предназначен для обработки деталей из цветных металлов
и сплавов, а также для обработки деталей из черных металлов
фрезерованием, сверлением, развертыванием и зенкерованием.
Наличие различных вспомогательных принадлежностей, вхо-
дящих в комплект станка, значительно расширяет его эксплуа-
тационные возможности.
87
Техническая характеристика
Рабочая площадь съемного углового стола, мм 630X260
Расстояние от оси горизонтального шпинделя до
съемного углового стола, мм:
наименьшее	.	70
наибольшее	.	360
Наибольшее расстояние от торца горизонталь-
ного шпинделя до подшипника подвески, мм	.	190
Наибольшее перемещение стола, мм:
продольное	  250
вертикальное	290
Наибольшее перемещение шпинделя, мм:
горизонтального .	150
вертикального	60
Расстояние от торца вертикального шпинделя
ДО углового стола, мм:
наименьшее	22
наибольшее	312
Конус шпинделя:
горизонтального	Л1орзе Л"° 4 АТ7
ст СЭВ 147—57
вертикального .	, Морзе № 4 АТ7
ст СЭВ 147—57
Пределы частот вращения шпинделей, О1:
горизонтального	0,7—53,8
вертикального	0,9—40,1
Количество частот вращения шпинделей	12
Пределы подач стола, мм/мин	10—380
Количество подач стола ...	12
Электродвигатель привода станка	А02-41	6/4
Габаритные размеры станка, мм
длина .	....	1150
ширина.......................... .	1100
высота .	...	1600
Масса станка с принадлежностями, кг	900
Разработчик и изготовитель — ВПО «Техника».
------------------------------------- ОФ-55
88
СФ-250
СПЕЦИАЛИЗИРОВАННЫЙ ФРЕЗЕРНЫЙ СТАНОК
ВЫСОКОЙ ТОЧНОСТИ
Предназначен для чистового фрезерования различных по-
верхностей цилиндрическими, торцевыми, дисковыми, угловыми
и фасонными фрезами.
На станке можно производить растачивание отверстий по
координатам, заданным в прямоугольной и полярной системах.
Отсчет координат в прямоугольной системе осуществляется
посредством отсчетных микроскопов, закрепляемых на станине
станка и основании суппорта.
Наличие различных вспомогательных принадлежностей, вхо-
дящих в комплект станка, значительно расширяет его эксплуа-
тационные возможности. Станок может быть использован в
инструментатьных и опытных цехах машиностроительных за
водов и приборостроительной промышленности, а также в дру-
гих производствах, где требуется высокая точность обработки.
89
chipmaker.ru
Техническая характеристика
Размеры рабочей поверхности основного съем-
ного стола, мм................................ 250X630
Расстояние от оси горизонтального шпинделя до
съемного стола, мм:
наименьшее ......................................... 60
наибольшее................................... 360
Наибольший диаметр обрабатываемого отвер-
стия, мм:
сверления........................................... 15
растачивания ................................ 100
Угол поворота головки вертикального шпинделя,
град................................................ 90
Наибольшее перемещение стола, мм:
продольное.................................... 250
вертикальное ................................ 300
Перемещение стола на один оборот лнмба, мм:
продольное .....	0,02
вертикальное.................................. 0,02
Поперечное перемещение горизонтальной бабки,
мм................................................. 200
Перемещение горизонтальной бабки на одно де-
ление лимба, мм............................... 0,02
Пределы частот вращения горизонтального и вер-
тикального шпинделей. С-1	.............. 0,75—33,3
Количество частот вращения	12
Рабочие подачи стола:
число подач..................................... 9
пределы подач, мм/мнн................... 10—400
Ускоренное перемещение суппорта и салазок.
мм/мин ....	.............. 800
Точность отсчета координат с помощью отсчет-
ного микроскопа, мм............................... 0,01
Конус горизонтального и вертикального шпин-
делей	...	.................Морзе 4АТ6,
• ст. СЭВ 147—75
Габаритные размеры станка, мм:
длина........................................ 1100
ширина.................................. 1280
высота ..................................... 1680
Масса станка, кг:
с принадлежностями	1400
без принадлежностей ....	850
Мощность суммарная электроэнергии, Вт	2,32-10’
Плоскостность обработанной поверхности, мм	0,005
Точность установки стола (шпиндельной бабки),
мм................................................ 0,01
Разработчик и изготовитель — ВПО «Техника».
----------------------------------- СФ-250
90
KA-11 CO
ПОЛУАВТОМАТ КОПИРОВАЛЬНО-ФРЕЗЕРНЫЙ
ОДНОПОЗИЦИОННЫЙ ПЕРЕНАЛАЖИВАЕМЫЙ
Предназначен для обработки методом продольных строчек
одновременно с двух сторон профиля пера вентиляторной лопа-
сти длиной I100 мм за два перехода с перестановкой лопасти
вместе с зажимными патронами.
Техническая характеристика
Наибольшие размеры лопасти, мм:
длина .	.................... 1100
ширина	  350
Угол закрутки пера	лопасти, град ...	60
Максимальное продольное перемещение стола,
мм.............................................. 1000
Вертикальное перемещение фрезерных головок,
мм............................................... 350
Поперечное перемещение полировальных суппор-
тов, мм.......................................... 170
91
Пределы подач, мм/мин:
автоматической, продольной
автоматической, регулируемой на строку
Частота вращения шпинделя, С~*
Мощность электродвигателя фрезерного шпин-
деля. Вт	.	.	.
Габаритные размеры, мм:
длина ......................................
ширина	.....................
высота...............................
Масса, кг	.	.	.
(00—600
2—20
0,31—0.95
4-10?
3970
3200
2510
1020
Разработчик и изготовитель — СПО «Прогресо».
КА-1100
92
7. МНОГООПЕРАЦИОННЫЕ СТАНКИ С ЧИСЛОВЫМ
ПРОГРАММНЫМ УПРАВЛЕНИЕМ
МС12-250М------------------------------------
МНОГОЦЕЛЕВОЙ СТАНОК С ПРОГРАММНЫМ УПРАВЛЕНИЕМ
И АВТОМАТИЧЕСКОЙ СМЕНОЙ ИНСТРУМЕНТА
Предназначен для выполнения разнообразных работ: свер-
ления, зенкерования, развертывания, растачивания, нарезания
резьбы, легких фрезерных работ по обработке прямоугольных
контуров последовательно несколькими инструментами в авто-
матическом цикле.
Станок оснащен позиционной системой ПУ «Размер-2М».
Система кодирования — ISO, программоноситель — восьмидоро-
жечная перфолента. На станке программируются все коорди-
натные перемещения, скорости подач рабочих органов, смена
инструмента и подача охлаждающей жидкости. Магазин инст-
румента барабанного типа размещен над шпиндельной голов-
кой. Автоматическая смена инструмента осуществляется с по-
мощью кантователя и манипулятора, имеющего двухплечий
93
chipmaker.ru
рычаг. Стол поворотный выполнен на торцевых кулачках. На
станке предусмотрены два режима работы: программный и руч-
ной. Для станка характерны высокая точность, жесткость и
быстродействие.
Техническая характеристика
Диаметр планшайбы (поворотного стола), мм	250
Число фиксированных положений поворотного
стола......................................... 24
Наибольший диаметр обрабатываемых отверстий,
мм:
при сверлении (по стали ов = 60 кг/мм2) .	12
при растачивании.............................. 60
Число:
инструментов в магазине, шт.	.	20
программируемых координат ....	4
одновременно работающих координат .	.	2
Наибольшие перемещения рабочих органов	по
координатам, мм:
салазок, X................................... 250
суппорта, У	.	.	  280
шпиндельной	головки.	Z ....	.	200
Скорости рабочих подач по всем координатам,
м/с....................................... ....	1 •IO4-16,7
Число рабочих подач ...	...	11
Скорость быстрых перемещений по всем коорди-
натам, м/с ....	................. 0,01
Дискретность отложения координат X, У, Z, мм	0,0!
Дискретность установки нуля отсчета, мм . .	0,01
Частота вращения шпинделя, С 1	0,75—33,3
Число скоростей шпинделя ......................... 12
Конус шпинделя	.	.	№ 30 (7-24)
ГОСТ 15945—70
Габаритные размеры стайка, мм:
длина....................................... 1480
ширина	.	.	1240
высота...................................... 1900
Масса станка, кг	.....	2000
Площадь, необходимая для установки станка с
агрегатами, м2...................................... 12
94
Точностные параметры
Точность позиционирования по координатам
X, Y, Z, мм...................................
Повторяемость позиционирования, мм
Точность установки угла поворотного стола, с
Шероховатость обработанной поверхности (по
стали, чугуну и алюминиевым сплавам), мкм:
при чистовом растачивании .	.	.	.
при фрезеровании........................
0,03
0,01
2,5 1,25
V - V
2.5
V
Разработчик и изготовитель — ВПО «Техника».
—________________________________МС12-250М
95
chipmaker.ru
КС12-500М2
КООРДИНАТНО-СВЕРЛИЛЬНЫЙ СТАНОК
С ПРОГРАММНЫМ УПРАВЛЕНИЕМ
И АВТОМАТИЧЕСКОЙ СМЕНОЙ ИНСТРУМЕНТА
Предназначен для сверления, рассверливания, зенкерования,
развертывания, нарезания резьбы и производства расточных
работ, а также для выполнения легких фрезерных работ прямо-
угольных контуров.
Станок оснащен числовой позиционной системой программ-
ного управления «Размер-2М»; система кодирования —- ISO,
программоноситель — восьмидорожечная перфолента.
Станок имеет компоновку одностоечного координатно-рас-
точного станка. Координатно-силовой стол выполнен на направ-
ляющих качения. На шпиндельной головке смонтирован цепной
магазин инструментов. Автоматическая смена инструмента осу-
ществляется ходом пиноли и поворотом магазина до совмеще-
ния оси инструмента с осью шпинделя. На станке программи-
руются все перемещения рабочих органов, смена инструмента,
выбор режимов обработки, подача охлаждающей жидкости.
Применение цепного магазина позволило в 2—3 раза увеличить
число обрабатывающего инструмента (аналогом является
станки с револьверной головкой), что значительно расширяет
технологические возможности станка и повышает производи-
тельность труда.
96
Техническая характеристика
Рабочая поверхность стола (длинаХширина).мм 500X710
Расстояние от горца шпинделя до рабочей по-
верхности стола, мм:
наименьшее .	.	...	. .	245
наибольшее...........................•	.	535
Максимальная масса обрабатываемой	детали,	кг	150
Число инструментов в магазине,	шт	.	.	.	28
Наибольшие перемещения рабочих органов, мм:
стола, X	  630
салазок, У......................... 500
головки вертикальной, Z ...................... 290
Наибольший диаметр обрабатываемых отвер-
стий, мм:
сверления (по стали ов=60 кг/мм2) .	12
растачивания ........................... 100
Частота вращения шпинделя:
количество.................................... 16
пределы частот,	С-1....................... 1,86—65,3
Рабочие подачи шпиндельной головки:
число подач	.......................... 24
пределы подач, мм/мнн................... 20—1000
Дискретность отложения координат X, У, Z, мм 0,01
Установка нуля отсчета по координатам . в пределах всего
перемещения
Дискретность установки нуля отсчета, мм .	0,01
Габаритные размеры станка, мм ...	. 2320Х1640X2700
Площадь, необходимая для установки станка
с агрегатами, м2.............................. 11,25
Масса станка, кг............................ 4100
Точностные параметры
Точность позиционирования стола и салазок
(X, У), мм......................................... 0,03
Точность позиционирования шпиндельной го-
ловки (Z), мм..................................... 0,06
Точность межосевых расстояний отверстий, об-
работанных на станке, мм.......................... 0,05
Шероховатость обработанной поверхности:
чистовое фрезерование, не ниже ... Rr 20
2,5
чистовое растачивание, не ниже ...	V
1 — блок шкафов; 2— станина;
3 — инструментальный шкаф.
Разработчик и изготовитель — ВПО «Техника».
___________________________________КС12-500М2
97
chipmaker.ru
КМЦ-600
МНОГООПЕРАЦИОННЫЙ ШЕСТИКООРДИНАТНЫЙ СТАНОК
С ЧПУ И АВТОМАТИЧЕСКОЙ СМЕНОЙ ИНСТРУМЕНТА
Предназначен для обработки в автоматическом цикле слож-
ных высокоточных корпусных деталей из сталей, чугуна, алю-
миниевых, медных сплавов и других материалов, к которым
предъявляются высокие требования по точности межцентровых
расстояний, геометрической точности поверхностей и шерохова-
тости. Выполняются операции: фрезерование, сверление, зенке-
рование, развертывание, проточка канавок и карманов, нареза-
ние резьб метчиками и фрезами наружных и внутренних, обра-
ботка сложных пространственных поверхностей по 5 координа-
там при точности линейного перемещения подвижных органов
0,005 мм и установки угла планшайбы поворотного стола
10 угл. с. Обработка одинаковых отверстий производится по
стандартным циклам. Осуществляется коррекция инструмента
по длине, диаметру и режимов обработки. Оснащен системой
ЧПУ «Размер 4»
Выпускается станок с накладным поворотным столом и без
накладного поворотного стола.
В следующих модификациях:’
—	с магазином на 25 инструментов для четырехкоординат-
ной обработки — КМЦ-600-1;
—	с магазином на 40 инструментов — КМЦ-600-4, КМЦ-600-5;
КМЦ-600-6;
98
v_ для автономного использования для четырехкоординат-
ной обработки деталей — КМЦ-600-2; КМЦ-600-3;
— для встраивания в автоматизированные линии с четырех-
координатной обработкой деталей-—КМЦ-600-1.
Техническая характеристика
Размеры планшайб:
встроенного поворотного стола, мм	500X500
накладного поворотного стола, мм	400Х.400
Максимальная масса груза, устанавливаемого на планшайбе, кг:
встроенного поворотного стола ....	230
накладного поворотного стола ....	30
Координатные перемещения подвижных органов, мм:		•
стола — по X		630
салазок — по Z	.......	630
шпиндельной головки — по У'	500
Число инструментов в магазине, шт.	25 или 40
Максимальный диаметр фрезы, мм Максимальный диаметр, мм:	63
сверления (по стали ов = 67 кгс/мм2)	20
растачивания 		100
нарезания резьбы метчиками .	.	.	.	М20
Частота вращения, С-1:
шпинделя		1,5—50
быстроходного шпинделя		130
Пределы подач при фрезеровании, мм/мин	20—2000
Скорость быстрых перемещений подвижных орга- нов, м/с			0,17
Выбор инструмента в магазине	.	.	пэ коду гнезда в любой после-
	довательности
Время смены инструмента, с	 Габаритные размеры, мм:	не более 5
длина			3550
ширина			2455
высота 		3270
Необходимой площади для установки станка с агрегатами (шкафы и силовое электрооборудова- ние, релейное электрооборудование, программное электрооборудование, пневматическая станция, станция смазки и инструментальный шкаф), мм	5850X5000
Масса станка, кг		7500
Масса электро-гидрошкафов, кг ...	.	2500
99
chipmaker, ru
Суммарная масса комплектующих агрегатов, кг 2100
Общая (суммарная) установочная мощность,
кВт.............................................. 20,0
Мощность двигателя привода главного движе-
ния, кВт.......................................... 5,3
Разработчик и изготовитель — 0ПО «Техника».
КМЦ-600
100
CAM-5-85 1
МНОГООПЕРАЦИОННЫЙ ЧЕТЫРЕХКООРДИНАТНЫЙ СТАНОК
С ЧПУ И АВТОМАТИЧЕСКОЙ СМЕНОЙ ИНСТРУМЕНТА
Предназначен для комплексной механической обработки
сложных корпусных деталей агрегато- и моторостроения; позво-
ляет производить сверление, рассверливание, зенкерование,
растачивание, нарезание резьб метчиком, обработку торцов и
канавок в корпусных деталях под любыми углами с минималь-
ным числом переустановок. Станок оснащен системой ЧПУ
ИЦО-П-1010.
Техническая характеристика
Рабочая поверхность основного стола, мм:
длина.................................... 1250
ширина................................. 850
101
chipmaker.ru
Рабочая поверхность поворотного столяр м.	,
горизонтального ....	...	0 850 мм
вертикального........................... 0 560 мм
Расстояние от поверхности горизонтального сто-
ла до осн шпинделя, мм:
наибольшее .	.	  1165
наименьшее..................................... 165
Наибольшее перемещение, мм:
продольное — колонны........................ 1100
поперечное — стола .	   600
вертикальное— шпиндельной бабки .	1000
Пределы	рабочих подач, мм/мин	....	0,1—2400
Скорость	быстрого перемещения,	м/с .	12.5—133,3
Пределы рабочих подач поворотных столов,
рад/с.................................... 1—957
Быстрое вращение поворотных столов, рад/с .	982,3
Частота вращения шпинделя, С-1	...	0,13—59,1
Мощность привода шпинделя, Вт .	.	11 -103
Число инструментов в магазине, шт. ...	30
Программоноситель .	.	. восьмидорожечная
перфолента
Габаритные размеры станка, мм .	.	. 6300X6250X3760
Масса станка, кг	.	.	27 500
Разработчик и изготовитель — СПО «Прогресс».
-----------------------------------САМ-5-850
102
АПРС-1М
МНОГООПЕРАЦИОННЫЙ АГРЕГАТНЫЙ
ШЕСТИКООРДИНАТНЫЙ СТАНОК С ЧПУ
И АВТОМАТИЧЕСКОЙ СМЕНОЙ ИНСТРУМЕНТА
Предназначен для сверле-
ния, зенкерования, разверты-
вания, растачивания, нареза-
ния резьбы метчиками и плаш-
ками, контурного фрезерова-
ния, плансуппортной обработ-
ки торцов, канавок и цилинд-
рических поверхностей. Станок
оснащен универсальной систе-
мой ЧПУ Н55-2.
Техническая характеристика
Диаметр делительного стола, мм
Наибольшая длина ходов, мм
продольного .	.................
поперечного .............................
вертикального ...........................
кареткн плансуппорта ....................
Наибольший диаметр, мм:
растачивания ................................
сверления ...............................
Частота вращения шпинделя, С-*	.	.	.	.
Число ступеней скорости шпинделя
Пределы подач, мм/мни	.
Число ступеней подач ....................
Число инструментов в магазине
Скорость быстрых перемещений, м/с
Точность перемещений:
прямолинейных, мм........................
угловых, мин.............................
400
630
630
400
20—50
200
40
0,15—37,5
25
5—710
40
60
0,083
±0,03
±2
103
chipmaker.ru
Программоноситель
- телеграфная
пятидорожечная
перфолента,
код БЦК-5
Мощность электродвигателя привода главного
движения, Вт....................... 8.0-103
Габаритные размеры, мм
длина .	.	4685
ширина	........	3970
высота	.................... 3300
Масса станка, кг	16 000
Разработчик — НИ АТ.
Изготовитель — СПО «Прогресс».
АПРС-1М
104
СМ630Ф4,4
МНОГООПЕРАЦИОННЫЙ ЧЕТЫРЕХКООРДИНАТНЫЙ СТАНОК
С ЧПУ И АВТОМАТИЧЕСКОЙ СМЕНОЙ ИНСТРУМЕНТОВ
Предназначен для сверления, растачивания, контурного фре-
зерования, резьбонарезания и плансуппортной обработки тор-
цов, канавок л т. д. Предусмотрено встраивание в автоматиче-
ские линии
Станок оснащен универсальной системой ЧПУ Н55-2. Соз-
дан на базе АПРС-1 с магазином на 60 инструментов.
Техническая характеристика
Наибольшие размеры обрабатываемых деталей,
мм.............................................
Диаметр планшайбы поворотного стола, мм
Длина ходов, мм:
продольного, Z ..........................
поперечного, X	.......
вертикального, У ........................
плансуппорта ............................
Частота вращения шпинделя. С-1	.
Рабочая подача, м/мин	.	.
Скорость быстрых перемещений, м/с
Наибольшее усилие подач, кг..................
400X400X300
630
1000
630
350
50
0,083—58,7
5—710
0,083
700
105
Мощность электродвигателя главного движения,
Вт . .	.....................7,8-Ю3
Точность перемещений:
прямолинейных, мм ......	.	±0.05
поворотных, с............................. 15
Габаритные размеры, мм	.	. 3915X3175X 3290
Масса станка, кг	16 000
Разработчик — НИАТ.
х
Изготовитель — СПО «Прогресс».
СМ630Ф4.4
106
8. АГРЕГАТНЫЕ^ТАг>И
И УНИФИЦИРОВАННЫЕ УЗЛЫ
А26-В---------------------
АГРЕГАТНЫЙ СТАНОК
Предназначен для полуавтоматической обработки с двух
сторон одновременно соосных поверхностен точных деталей
типа корпусов и рам приборов в условиях мелкосерийного мно-
гономенклатурного производства.
Установка и снятие детали производятся вручную.
На станке выполняются операции: сверление, фрезерование,
зенкерование, растачивание отверстий (в том числе и алмаз-
ное) и обтачивание цапф.
Станок имеет позиционную систему программного управле-
ния.
Техническая характеристика
Наибольшие размеры обрабатываемых деталей,
мм.......................................... 200X200X200
Наибольший диаметр сверления по алюминие-
вым сплавам, мм............................ 15
Наибольший диаметр растачиваемых отверстий,
мм........................,................ 50
107
chipmaker.ru
Наибольший диаметр фрезеруемого торца им
Класс точности обрабатываемых поверхностей
при расточке и обточке, не ниже ...
Несоосность обрабатываемых поверхностей, мм
Некруглость обрабатываемых поверхностен мм,
не более ...	....................
Шероховатость обрабатываемых поверхностей
(по алюминиевым сплавам)
при расточке и обточке, не хуже
при фрезеровании, не хуже ...
Расстояние от базовой поверхности стола до
оси шпинделя, мм..........................
Число фиксированных позиций стола
Погрешность фиксации на позиции, мм
Величины рабочих подач стола, мм/мин
Число головок (ГСФ-02, Гр-02М), шт.
Частота вращения шпинделей головок. С-1:
расточных (при сменных шкивах)
сверлильно-фрезерных (при сменных шестер-
нях) ...................................
Величина рабочего хода головок, мм .	.	.
Диапазон рабочих подач, мм/мин:
головок расточных...................
головок сверлильно-фрезерных .	.	.	.
Габаритные размеры, мм:
станка
установочного пространства	.
Масса станка, кг
Разработчик — МФ НИТИ.
Изготовитель — ВПО «Техника».
200
2-го
0,005
0,005
0,63
V
1.25
150
3
0,005
150, 210, 300
6
20,8—100
5,8—45,8
70
15—400
30—400
1400X1500X1170
3000X2000X1600
2500
А26-В
108
АГРЕГАТНЫЙ СТАНОК
Предназначен для полуавтоматической обработки с Двух
(четырех) сторон одновременно соосных и взаимно перпендику-
лярных поверхностей точных деталей типа корпусов и рам при-
боров в условиях мелкосерийного многономенклатурного про-
изводства.
Установка и снятие детали производятся вручную.
На станке могут выполняться следующие операции: сверле-
ние, зенкерование и растачивание (в том числе алмазное) от-
верстий, обтачивание цапф;
Станок имеет позиционную систему программного управле-
ния.
Техническая характеристика
Наибольшие размеры обрабатываемых деталей,
мм........................................... 200X200X200
Наибольший диаметр, мм:
сверления .................................. 15
растачиваемых отверстий..................... 50
Класс точности обрабатываемых поверхностей
при расточке и обточке, не ниже................... 2
109
chipmaker, ru
Несоосность обрабатываемых поверхностей, мм 0,005
Некруглость обрабатываемых поверхностей не
более, мм.......................................0,005
Шероховатость обработанных поверхностей по
алюминиевым сплавам при расточке и обточке, не 0,63
не ниже........................................... \J
Расстояние от базовой поверхности стола до
оси шпинделя,	мм	................. 150
Число позиций делительного	стола ....	8
Погрешность	фиксации,	с	-....................... ±12
Число головок (ГСФ-02, ГР-02М), шт. ...	7
Частота вращения шпинделей головок (расточ-
ных), С-».................................  .	20,8—100
Величина рабочего хода головки, мм .	.	.	70
Диапазон рабочих подач, мм/мин ....	15—400
Габаритные размеры, мм:
станка................................. 1400X1300X1170
рабочего пространства .	.	.	.	.30 000X2000X1600
Масса станка, кг .	.	.	.	.	2500
Разработчик — МФ НИТИ.
Изготовитель — ВПО «Техника».
-------------------------------------------------- Д77-В
110
*ГР-02М
ГОЛОВКА РАСТОЧНАЯ
Предназначена для точной расточки (в том числе алмазной)
цилиндрических поверхностей деталей приборов.
Головка является унифицированным узлом агрегатных стан-
ков с горизонтально расположенной осью шпинделя.
Техническая характеристика
Наибольший диаметр обрабатываемого отверстия, мм 50
Наибольшая глубина резания, мм ...	0,5
Некруглость обрабатываемого отверстия, мм	0,003
Нецилиндрнчность обрабатываемого отверстия, мм	0,005
Шероховатость обрабатываемой поверхности, мкм не
ниже................................................0.63
Посадочное место под инструмент .	.	.	.	. торец
фланца и
отверстие
0 18А
70
Рабочий ход корпуса шпинделя, мм
Ш
chipmaker.ru
Усилие подачи при давлении в системе 1,2 МПа, кг .	100
Расстояние от основания до осн шпинделя, мм .	.	125
Габаритные размеры, мм:
длина.....................................450
ширина ....	.	130
высота....................................273
Масса головкн, кг..............................55
Разработчик — МФ НИТИ.
Изготовитель — ВПО «Техника».
ГР-02М
112
ГСФ-02
СВЕРЛИЛЬНО-ФРЕЗЕРНАЯ ГОЛОВКА
Предназначена для сверления отверстий и фрезерования
плоскостей, пазов и канавок в корпусных деталях приборов с
применением различных посадок. Головка может быть встроена
в компоновку агрегатных станков с горизонтально расположен-
ной осью шпинделя.
Техническая характеристика
Наибольший диаметр сверления по алюминиевым
сплавам, мм.................................. 15
Посадочное место под инструмент .... конус Морзе 2
н плоскость для
крепления насадок
Усилие подачи при давлении в системе 1,2 МПа,
кг .	.	.................... . .	100
Рабочий ход корпуса шпинделя, мм ... .	70
Расстояние от основания до оси шпинделя, мм 125
Габаритные размеры головки, мм ...	455X130X265
Масса головки, кг	.	.	56
Разработчик — МФ НИТИ.
Изготовитель — ВПО «Техника».
ГСФ-02
из
chipmaker.ru
ГРН-01
РЕЗЬБОНАРЕЗНАЯ МАЛОГАБАРИТНАЯ ГОЛОВКА
Предназначена для нарезания метрических резьб с шагом
до 1,5 мм в корпусных деталях приборов. В головке предусмот-
рена возможность установки различных многошпиндельных
резьбонарезных насадок.
Техническая характеристика
Наибольший диаметр нарезаемой резьбы по алю-
миниевым сплавам, мм	10X1.5
Шаг нарезаемой резьбы, мм................. 0,4; 0,45;
0 5; 0,7; 0,75;
0.8; 1; 1,25. 1,5;
Длина нарезаемой резьбы, мм............... 12
Степень точности нарезаемой резьбы, не ниже 7Н
Посадочное место под инструмент .	. конус Морзе 1В
ускоренный и
плоскость для
крепления насадок
Частота вращения шпинделя, С-*	.	6.67; 10,8;
16,7; 26,7
Наибольший ход пиноли, мм................. 60
Подача головки...................... механическая
114
Расстояние от основания до оси шпинделя, мм	125
Усилие передачи, Н .	-	1000
Габаритные размеры головки, мм:
длина......................................... 400
ширина	. .	................. 125
высота................................. -	268
Масса головки, кг	.	.	36
Разработчик — МФ НИТИ.
Изготовитель — ВПО «Техника».
-------------------------------------------- ГРН-01
8*
115
chipmaker.ru
4 ГС-2
СИЛОВАЯ ПНЕВМОГИДРАВЛИЧЕСКАЯ ГОЛОВКА
Предназначена для обработки отверстий сверлением, зенке-
рованием, развертыванием. Автоматически действующий агре-
гат С использованием насадок головкой могут выполняться
операции растачивания и фрезерования.
Техническая характеристика
Наибольший диаметр сверления по стали, мм	20
Наибольший ход пиноли, мм................. 250±5
Посадочный диаметр пиноли, мм ...	.	100—0,023
Отверстие в шпинделе	.	конус Морзе № 3
Рабочая подача, мм/мин................. 10—600
Скорость быстрого хода пиноли, м/с .	0,041
Диапазон частоты вращения шпинделя (обеспе-
чивается посредством сменных зубчатых колес),
С->.......................................... 3,5—30,1
Расстояние от основания головки до оси шпин-
деля, мм..................................... 200
Наименьшее рабочее давление воздуха в сети,
МПа.........................................-	0,4
Мощность электродвигателя привода, Вт .	.	1,5-103
Габаритные размеры головки (длинаХширинаХ
Хвысота), мм ...	.	.	1400 X 340X 420
Масса головки, кг......................... 220
Разработчик и изготовитель — СПО «Прогресс».
ГС-2
116
СДШ-6Н; СДШ-ЮН
СТОЛЫ ДЕЛИТЕЛЬНЫЕ ПОВОРОТНЫЕ
Предназначены для периодического перемещения обрабаты-
ваемой детали с одной рабочей позиции в другую и точной
фиксации ее в заданной позиции. Применяются столы дели-
тельные для компоновок многоинструментальных наладок,
агрегатных станков и автоматических линий Изготовляются
столы двух типоразмеров — СДШ 6Н и СДШ-10Н. Конструк-
ция их аналогична.
Техническая характеристика
1
СДШ-6Н СДШ-юн
Диаметр планшайбы, мм.......................
Высота стола, мм ...
Число делений...............................
Стабильность фиксации — угловая, с
Точность деления по шагу — линейная, мм
Частота вращения планшайбы, С-1:
при повороте ...............................
при реверсе ............................
Грузоподъемность стола с осью поворота, кг:
вертикальной	.
горизонтальной .........................
Мощность электродвигателя привода, Вт
Диаметр центрирующего кольцевого выступа для
установки стола на станине, мм................
630	1000
250
2—60 2—90
±12
на радиуса.'.
315	' 500
±0,04 ±0,04
0,03
0,16
900	1200
500	—
0,7-10-/0,9-103
420С
П7
chipmaker.ru
СДШ-6Н сдш-юн
Габаритные размеры, мм:
длина	1090	1290
ширина	.	.	670	1020
высота.................................. 280	280
Масса, кг	.	.	.	450	900
Разработчик и изготовитель — СПО «Прогресс»,
СДШ-6Н; СДШ-ЮН
118
Приложение
УСТРОЙСТВА ДЛЯ ЗАПИСИ
И КОНТРОЛЯ ПРОГРАММ
ФСУ-Р4; ФСУ-Р4Н ----------------------------_
ФОТОЭЛЕКТРИЧЕСКОЕ СЧИТЫВАЮЩЕЕ УСТРОЙСТВО
Предназначено для считывания информации, нанесенной
пробивкой отверстий в коде ИСО на восъмидорожечную перфо-
ленту по ГОСТ 10860 — 68, и перенесенной на бумажную перфо-
ленту марки В по ГОСТ 1391 — 70 при работе в устройствах
числового программного управления «Размер 2М», Н22 и НЗЗ
с металлорежущими станками.
Техническая характеристика
Устройство обеспечивает считывание информации орн прямом и
обратном ходе перфоленты в старт-стопном (покадровом) и непре-
рывном режимах только с кассеты на кассету емкостью 200 м со
скоростью не менее 400 строк/см.
Движение перфоленты—реверсируемое: прямое и обратное.
Устройство обеспечивает использование одной и той же перфо-
ленты не менее 800 раз.
Выбег перфоленты при останове — не более 1.8 мм.
119
chipmaker.ru
Управление устройством осуществляется сигналами «Лента впе-
ред» и «Лента назад», уровень которых от 0 до 0,4 В, а останов —
сигналами величиной от 2,4 до 5 В.
Считывание разрешается сигналом, поступающим из внешней
схемы, величина которого минус 18 В±5%.
Уровень выходных сигналов при сопротивлении нагрузки ие менее
ЗкОм:
при наличии пробивки — не более нуля;
при отсутствии пробивки
— ие менее 2,1 В на кодовых дорожках,
— не менее 1,4 В на ведущей дорожке.
Включение питания устройства осуществляется тумблером, рас-
положенным на лицевой стороне панели устройства.
Питание устройства осуществляется от источников постоянного
тока с напряжениями: ±27 Bljg ‘‘/а , 5 В±5%.
Габаритные размеры устройства (глубинаХширинаХвысота):
— для ФСУ Р4 — не более 172X585X304 мм;
— для ФСУ-Р4Н — не более 172X520X304 мм.
Масса устройства — не более 18 кг.
Разработчик и изготовитель — ВПО «Техника».
ФСУ-Р4; ФСУ-Р4Н
120
Техническая характеристика
Автоматическая уста-	Нет	По сигналам от датчиков	Нет
новка в «О»	станка
Индикация	Нет	№ инструмента, № кадра № инструмента, № кадра, Буквенно-цифровая;
текущее положение дисплей, содержание
целого кадра
121
chipmaker.ru
Техническая характеристика настройки инструментов
	Модели и модификации
	ПН-04	| ПН-04П	ПН-03			ПН-ОЗП			ПН-ОЗЛ	ПН-ОЗЛ П
Параметры	ПН-64-01	| ПН04П-10	ПН-03-01	ПН-03-02	ПН-03-03	ПН-ОЗП-Ю	ПН-ОЗП-11	ПН-03П-12	ПН-03Л-20	ПН-03ЛП-30
	для станков с ЧПУ
	ТМЦ-200	КМЦ-600	КС 12-500	MCI 2-250	КМЦ-600	КС 12-500	MCI 2-250	КМЦ-600
Наибольшее перемещение, мм: • каретки измерительной головки Наибольшие контролируемые, мм: длина инструмента диаметр инстру мента Усилие затягивания, Н: инструмента инструментальных блоков	400 150 200	400 1	150 300 300 800			400 150 320 300 800			400 150 320 300 800
Конус шпинделя	—	40 АТ4 1 ГОСТ 19860—74	Морзе 4 спец.	30 АТ4 ГОСТ 19860—74	40 АТ4 ГОСТ 19860—74	Морзе 4 спец.	30 АТ4 ГОСТ 19860—74	40 АТ4 ГОСТ 19860—74
Число разрядов цифровой инди- кации в направлении перемеще- ния, шт:					п			А
	Модели и модификации
	ПН-04	|	П11-01П	ПН-03	ПН-ОЗП	ПН-ОЗЛ	ПН-ОЗЛ П
Параметры	ПН-04-01 I ПН04П-10	ПН-03-01 | ПН-03-02 | ПН-03-03 ПН-ОЗП-Ю ПНОЗП-11 ПНОЗП-12 ПН-03Л-20 ПН-ОЗЛП-ЗО
	для станков с ЧПУ
	ТМЦ-200	КМЦ-600 | КС 12-500 ] MCI2-250	КМЦ-600 КС 12-500 | MCI2-250	КМЦ-600
Наибольшее перемещение, мм:
• каретки	400	400	400	400
измерительной головки	150	150	150	150
Наибольшие контролируемые,
мм:
длина инструмента	200	300	320	320
диаметр инструмента	300	300	300
Усилие затягивания, Н:
инструмента	800	800	800
инструментальных блоков		 — — . —
Конус шпинделя	—	40 АТ4	м	30 АТ4	40 АТ4	,,	.	30 АТ4	ат, ГОСТ	Морзе 4	ГОСТ	ГОСТ	Морзе 4	ГОСТ	гпгт°1сТЛ та
	19860—74	спец-	19860—74	19860—74	спец’	19860—74	ГОс* ljKb0—
Число разрядов цифровой ннди-
кации в направлении перемете-
ния, шт:
каретки	6	6	6	6
измерительной головки	6	6	6	6
Усилие перемещения не более, н-
каретки	2	2	2	2
измерительной головки	1.5	1,5	1,5	J-5
Дискрета измерительной систе
мы, мм	0.001	0,001	0,001	0,001
Точность линейных координат-
ных перемещений, мм:
каретки	0.010	0 010	0,010	о.010
измерительной головки	0.905	0.005	0,005	°’000
•Метод измерения	Контактный Визирование	Контактный	Визирование оптическим проектором Контактный Визирование
	оптическим	оптическим
	проектором	проектором
Габаритные размеры, мм	1070ХТ60Х1360 1070X760X1480	1150X920X1400	1150X920X1460	1250X920X1400 1250X920X1460
Масса, кг	720	730	750	760	770	780
chipmaker.ru
	Н22-1М	НЗЗ-2М	Н55-2Л	«Размер 2М»
Количество управляемых координат, всего/одновременно	2/2	3/3	8/4	5/2
Режим работы	РуЧНО! Отработка технологических команд, поиск кадр ручной режим о Выход г		1 ввод а, покадровая работа, ав г пульта станка ia ДОС типа индуктосин — связь с ЭВМ	•соматический режим, типа сельсин 5 шт. на 1 коорд.
Число технологических команд Наличие стандартных циклов Потребляемая мощ- ность, кВа Наработка на отказ, ч Габаритные размеры, (длинаХширинаХвысо- та), мм Масса, кг Редактирование про- граммы у станка Изготовитель	99 Н 0,5 320 1700X1200X500 350 РПО Электромеханика, Чебоксарский приборный завод	99 ет 0,5 320 1700X1200X500 550 Не обес Чебоксарский приборный завод	99 Сверление, расточка, резьбонарезание 320 1250X650X1600 530 печивает Ленинградский электро- механический завод (ЛЭМЗ)	99 Подго говителыгые и вспомогательные команды «М» 320 1840X700X500 ниикэ Минэлектротехпром
«Размер 4М»	Модуль М-221Т (М)	2У32	ИЦО-П-1010	ПФСТЭ—12-500
7/6	2/2	3/2	3/3	10/10	5/5
Типа индуктосин и В. Т. Связь с ЭВМ	Автоматические циклы Ручное управление от пульта станка (М-221М) Автоматические циклы от памяти Пропуск участка перфо- ленты	РуЧНО! Отработка техчологическ покадровая работа, а ручной режим о Выход типа В. Г., связь с ЭВМ	4 ВВОД их команд, поиск кадра, втомэтический режим, т пульта станка 4а ДОС типа В. 1., индуктосин	Автоматический режим Выход на ДОС типа В. Т„
Следящий Перфолента в коде I$q	Шаговый разомкнутый Перфолента в коде Б ЦК-5	Перфолента	Следящий в коде 1 os	Магнитная лента
9999,99 ±0,001 20—2000 10,0 99,99 колич. 12 99,99 колич. 30 Установка отсчета нуля координат	99,99 ±0,001 до 120 360 (950) ±0,99 колич. 10 ±0,99 колич. 16 Нет	999,99 ±0,001 г.ри шаге 2 мм до 6000 	10,0	 Количество коррекции с По сигналам от	9999,99 ±0,001 при шаге 2 мм 0,1—2400 	10,0 пределяется заказчиком датчиков станка	±0,02 до 1600 	Гб
Буквенно-цифровая; дисплей, содержание це- 1ого кадра 99	Цифровой нет индикация — лампочка 20	№ инструмента, № кадра, текущее по- ложите 99	Буквенно-цифровая 99 1	Нет 1
chipmaker.ru
to	Продолжение
«Размер 4М»	Модуль М-221Т(М)	2У32	ИЦО—П—1010	ПФСТЭ—12-500
7/6	2/2	|	3/2	3/3	10/10	5/5
Типа индуктосин и В. Т. Связь с ЭВМ	Автоматические циклы Ручное управление от пульта станка (М 221М) Автоматические циклы эт памяти Пропуск участка перфо- ленты	Ручно Отработка технологическ покадровая работа, а ручной режим о Выход типа В. Т., связь с ЭВМ	i ввод их команд, поиск кадра, втоматический режим, т пульта станка 1 га ДОС типа В. Т., и индуктосин	Автоматический режим Выход па ДОС типа В. Т.
Стандартные: «681» и «689» 320 1800X700X600 В комплекте 70 с привод, на 7 коор. Обеспечивает вниикэ Мипэлектротехпром	Стружкодробление рез- цом 1,0	J (1,5) 300 1795X640X565 300 10,0	| (12,0) Не обеспечивает Ереванский завод авто- матических систем	Сверление, расточка, резьбонарезание Не менее 1000 1860X 700X700 300 18,0 Обеспе ЛЭМЗ	Сверление, расточка, резьбонарезание 650 1850X700X650 30,0 гивает ПКНИТБ Проектно-конструктор- ское научно-исследова- тельское технологическое бюро РПО «Электромеханика»	Нет 0,3 500 900X700X500 100 1,5 Не обеспечивает СП «Прогресс»
Унифицированная гамма приборов настройки инструмента Вне станка (система обозначений)
Стол луидоров настройки (Воза)
Модель СОН I		1 ~1_/ I I	ШполприоороВс 7-х коороиншпной утсчетно-измс вшпелънпй аисте- мойнаиндиктп- синахвезУЕК
[Модель СПИ-Л \		7 рХ I I	1-01. Стал прида- роВсВхко, Ми- нетной отсчетно- измерительной сис- темой но индук- тосинах с Уде
I группа__________________
ПриВор к танкам „ одродстьи
cam алий центр"___________
Модель PH-W
1-ет
1йптс
шпиндели
1СПН
1-Падка
шпинделя
^Проектор
ПоиОор к станкам„одраВаты-
Ваюипш центр 'с проекторам
Модель пН-ПЗР
Л группа
Прибор для встройки й автома- тическую линию
Модель ПН-ОЗЛ
		1-П1-С1Ш » 1-Падка "L шпинделя
		Ч-СчитыВа- тель кода цистру мен- та
	J	£
Прибор для Встройки В автома-
тическую лшию с проектором
Modem ПН ПЗЛП
1-т-спн-л
7-Вадка
шпинделя
(-Проектор
ч-ГтитыВп-
тет кода
инструмента
При Вор к токарным станкам
Модель ПН -®
	_	о J	L	1-СПН 7-ГолсВки инструмен-- 1 талы-ая
приОор к токарным станком с ЧПУ с проектором				Луидор к токарным станкам, Встроенным В сВтомот линию				Прибор ктокстанкам,Встроен- ным ВаВтомотщ.шмсттоям
Модель ПП-ОЧП				Модель ПН-ОДЛ				Модель ПН-1ШП
	1-СПН j 7-ГолоВка				1-0ШН-Л Z-ГалоЬки инструмен- тальная				1М 1ПН-Л 7-Головка У инструмен- тплыпя
		1—, Г71—ir—-*	ипишрумен - -7. тальная -1			ив	У й-Считыоо- тель кода ин- струмента			3-Проектор 1	it 1 кодаинстру- мента
Приборк станкам ТРА АТР-12Ц
Модель ПН-05
1-Ш
3 7-Устройство
„ редольдерное
< 3-Проектор
chipmaker.ru
ПЕРЕЧЕНЬ
моделей специализированного оборудования,
рекомендуемого для заказа на 1983—1985 гг.
I СПО «ПРОГРЕСС»
Токарные станки с ЧПУ
ТПК-125БМ	АТ-450У
ТПК-125ЕР	АТ-450В (с 1984 г.)
АТ-220В
АТ-220ВЦ
АТ-320МС (до 1983 г.)
АТ-320В
АТ-600У
АТ-600В (с 1984 г.)
АТПр-2М12СН (до 1983 г.)
АТПр-800Н (до 1984 г.)
Роботизированные комплексы и автоматизированные
технологические модули
АТ220РТК (с 1984г.)
АТ320РТК (с 1984 г.)
МА655ТМ (с 1984 г.)
САМ5-8501М (с 1984 г.)
I1IK-125BPM

МА655А
МА655СЛ130А
ФСП-500 (взамен ФП-17СМН)
ФП-27С
ЕФ-ЗМ8
ВФ-ЗМ8Д
ЛПРС-11
СЛМ5-850А
Многошпиндельные и многокоординатные фрезерные станки
МА655С2
МА655С5Н
ВФ-32А
ВФ-33
2ФП-27
Уникальные станки
2ФП-242
2ФП-231 (с 1984 г.)
ПФП-5СЗЗ
ФП-9М
ФП-9ТС
РФП-1
РФП-2
РФП-6
126
Прочие станки
ФК-300
КФП-3
4ФСЛ-5Б
ШКР-2Б
3813Д
4ШСЛ-12
II. ВПО «ТЕХНИКА»
Токарные станки
ТПУ-125
АТПУ-125
Фрезерные станки
СФ-250
Станки фрезерные с ЧПУ
КФ ПЭ-250Н
Станки многооперационные
MCI2 250М
МС12-250М1
Сверлильные
С-30
Автоматизированные модули
АЛ К-2-14В
КА-1100
КА-65
4ФСЛ-8П
4ФСЛ-9
АШ-1
ТЛР25-125
АТР-12Ц
ОФ-55
KC12-50QM2
КМЦ-600—5 (4, 6)
ГСЗ-12
АТКА-2-150
Приборы настройки инструментов
ПН-03, -04. -05
Унифицированные узлы
ГСФР-10
ГСФР-20
ГСРН-10
СС-200
СС-300
chipmaker.ru
СОДЕРЖАНИЕ
Стр.
1.	Токарные станки с числовым программным управлением
Токарный станок высокой точности с числовым программным
управлением Модель ТПК125-В	.	3
Автоматизированный токарный машинный центр с ЧПУ и авто-
матической сменой инструмента. Модель ТМЦ-200	.	...	5
Токарный полуавтомат с ЧПУ, магазином и автоматической сме-
ной инструмента. Модели АТ 220 В; АТ 220 ВЦ ....	7
Токарный патронный полуавтомат. Модель АТПр-2М12СН .	9
Токарный станок с ЧПУ, с инструментальным магазином для
патронных работ. Модель АТПр-2М12А	.	.11
Токарный полуавтомат с ЧПУ и магазином инструментов. Мо-
дель АТ-450Б	....	13
Токарный полуавтомат с ЧПУ и магазином инструментов на суп-
порте. Модель АТ-320МС..................................... .15
Токарный полуавтомат с ЧПУ и автоматической сменой инстру-
мента. Модель AT 600МС	.	..............................17
Токарно-лобовой полуавтомат с ЧПУ и магазином. Модель
АТПр 800 А .	.	.	.	.	19
2.	Токарные станки
Токарно-револьверный автомат с цикловой системой ПУ.
Модели АТР-12Ц	.	.................21
Токарно-винторезный станок высокой точности. Модель ТВ-125ВМ 24
Токарный специализированный станок высокой точности. Модель
СТ-125ВМ ....	............................. 26
Токарно-винторезные гтанки. Модели ТВ-125П; ТВ-125В	28
3.	Сверлильные станки с числовым программным управлением
Координатно-сверлильный станок с ЧПУ для сверления глубоких
отверстий. Модель ГС8-500М	.......	30
Координатно-сверлильный станок глубокого свеоления с ЧПУ.
Модель СГ400Ф4.5	.	.	.	.	.	.... 33
4.	Сверлильные станки
Сверлильный высокооборотный станок. Модель С-30	... 35
128
Стр.
5.	Фрезерные станки с числовым программным управлением
Фрезерный станок с контурным программным управлением. Мо-
дель КФПЭ-250Н................................................ 37
Вертикально-фрезерный трехкоординатный станок с ЧПУ. Мо-
дель 6М13ГН-1Н ................................................39
Вертикально-фрезерный станок с ЧПУ. Модель 6М13СН .	. 41
Вертикальный фрезерно-сверлильный станок с ЧПУ и автоматиче-
ской сменой инструмента. Модели МА 655А; МА 655В	.... 43
Вертикальный фрезерно-сверлильный станок с ЧПУ и магазином
инструментов. Модель МА 655 СМЗОВ .	.	.45
Вертикально-фрезерный пятикоординатный станок с ЧПУ. Модель
МА 655С5Н....................................................  47
Вертикально-фрезерный трехкоординатный двухшпиндельпый ста-
нок с ЧПУ. Модель МА 655С2....................... .	49
Вертикально-фрезерный трехкоординатный станок с ЧПУ. Модели
ФП-7МН; ФП-Г7МН .	.	. .	.............51
Вертикально-фрезерный трехкоординатный станок с ЧПУ и мага-
зином. Модели ФП-17СМН; ФП-7СМН..................... .	. 53
Вертикально-фрезерный четырехкоординатный станок •; ЧПУ и
поворотным устройством. Модель ФП-17МП.........................55
Вертикально-фрезерный четырехкоординатный станокс ЧПУ и по-
воротным устройством. Модель ФП-17СП .	... 57
Фрезерные специализированные пятикоординатные станки с ЧПУ.
Модели ФП-11; ФП-11У .	.	.......................59
Фрезерный пятикоординатный станок с ЧПУ. Модель ФП-14В 61
Фрезерный двухшпиндельный станок с ЧПУ. Модель 2ФП-27 . 63
Вертикально-фрезерные трехкоординатные станки с ЧПУ. Модель
ФП-27НЗ; ФП-37НЗ...............................................65
Продольно-фрезерный трехкоординатный дв'-хшпиндельный станок
с ЧПУ. Модели ВФ-32А ВФ-33	.	.	'....... 67
Продольно-фрезерный трехкоординатный станок с ЧПУ. Модель
ВФЗМ8 ..........	..............69
Продольно-фрезерный двухпортальный станок с ЧПУ. Модель
2ФП 242 ................................................ .....	71
Фрезерный однопортальный станок с ЧПУ. Модель РФП-2	73
Фрезерный двухпортальный станок с ЧПУ. Модель РФП-1 .	. 75
Фрезерный пятикоординатный станок с ЧПУ. Модель РФП-4 77
Фрезерный пятикоординатный станок с ЧПУ. Модель РФП-6 . 79
Специализированный фрезерный станок для обработки объемных
кулачков с ЧПУ. Модель ФОК-1	...	.81
Специализированный фрезерный станок с ЧПУ. Модель СПК-250 83
Специализированный продольно-фрезерный четырехкоординатный
станок с ЧПУ. Модели ПФП-5; ПФП-5СЗЗ ....	.85
6.	Фрезерные станки
Специализированный фрезерный станок. Модель ОФ-55	... 87
Специализированный фрезерный станок высокой точности. Модель
СФ-201)	gg
Полуавтомат копировально-фрезерный однопозицпонный перена-
лаживаемый. Модель КА 1100	.	..........................91
129
chipmaker.ru
7.	Многооперационные станки с числовым программным управлением
Многоцелевой стенок с программным управлением и автоматиче-
ской сменой инструмента. Модель МС12-250М	93
Координатно-сверлильный станок с программным управлением и
автоматической сменой инструмента. Модель КС12-50СМ2	96
Многооперационный шестикоординатный станок с ЧПУ и авто-
матической сменой инструмента. Модель КМЦ-СОО .	98
Многооперационный четырехкоордннатиый станок с ЧПУ и авто-
матической сменой инструмента. Модель САМ-5-850	.	.101
Многооперационный агрегатный шестикоордпнатный станок с ЧПУ
и автоматической сменой инструмента. Модель АПРС-1М .	.	103
Многооперациопный четырехкоординатный станок с ЧПУ н авто-
матической сменой инструментов. Модель СМС-30Ф4,4	105
8.	Агрегатные станки и унифицированные узлы
Агрегатный станок. Модель А26-В	.	.107
Агрегатный станок. Модель А77-В	.	109
Головка расточная. Модель ГР-02М .	.	.111
Сверлильно-фрезерная головка. Модель ГСФ-02 ...	113
Резьбонарезная малогабаритная головка. Медель ГРН-01	114
Силовая пневмогидравлическая головка. Модель ГС-2	.116
Столы делительные поворотные. Модели СДШ-6Н; СДШ-ЮН 117
Приложение. Устройства для записи и контроля программ
Фотоэлектрическое считывающее устройство. Модель ФСУ-Р4;
ФСУ-Р4Н.........................................................119
Унифицированная гамма приборов настройки инструмента вне
станка (система обозначений) ......	.	. 125
Перечень моделей специализированного оборудования, рекомен-
дуемого для заказа па 1983—1985 гг..............................126
Редактор Т. С. Федосова
Техн, редактор Л. В. Синицына
Сдано в набор 31/Ш 1982 г. Подп. в печ. 26/VIII 1982 г. Формат 60X90/16
Типографская бумага Литературная гарнитура Высокая печать
Печ. л. 8,25	'	Цена 1 руб. 95 коп.	Тираж 700 экз.
Типография НИАТ	Индекс 7185	Зак. 22
chipmaker.ru
КАТАЛОГ. СПЕЦИАЛИЗИРОВАННОЕ МЕТАЛЛОРЕЖУЩЕЕ
ОБОРУДОВАНИЕ, ИЗГОТОВЛЯЕМОЕ ЗАВОДАМИ ОТРАСЛИ
АВТОРСКИЕ ИСПРАВЛЕНИЯ
Стр.	Напечатано		Следует читать
5 (строка 5 свер- ху)	гребешками		гребенками
14	Частота вращения шпинде- ля, С 1	0,09-2,35	0,09-23,5
18	Габаритные размеры стан- ка, мм:
	длина .	. ширина	8000 3500	6470 4750
36	Частота вращения шпинде- ля, С-1	458,3-12,5	458,3-125
40	Пределы подач, мм/мин:
	предельной и поперечной вертикальной	2400 640	0- 2400 0-640
44	Частота вращения шпинде- ля, Сч .	.	.	0,33 — 43,3	0,33-41,6
	Мощность привода, Вт	8М03	8, 103
	Масса станка, кг	1000	10 000
54	Габаритные размеры стан- ка, мм:
	ширина		477	4770
	Масса станка, кг	2100	21 000
56	Частота вращения привода шпинделя, С1	3,8-84,25	3,1 -34,25
60	Габаритные размеры стан- ка, мм:
	длина .	. - ширина	 высота .	. .	13 900	8890 6650	6550 6300	6300	13 600	8890 5800	5800 5400	5400
	Разработчик и изготовитель	СПО «Прогресс»	(соответственно изменить в плани- ровке) Разработчик НИ АТ 11 иотовитель СПО «Прогресс»
chipmaker.ru
Продолжение
Стр.	Напечатано		Следует читать
62	Угол поворота шпинделя в плоскости, град.:
	вертикальной		вертикальной (по оси у)
	горизонтальной .		горизонтальной (по оси х)
	Разработчик и изготовитель СПО «Прогресс»		Разработчик НИАТ Изготовитель СПО «Прогресс»

64	Скорость, м/с:
	рабочих подач . холостого хода	0,8-10“4 —0,03 до 0,06	0,8-1О"4 -0,05 до 0,08
66	Масса станка ФП-27НЗ, кг	20000	17 500
80	Габаритные размеры на пла- нировке, мм		11 600X3700	11 800X4300
99	Частота вращения, С '	1,5-50	1,05-50
102	Скоресть быстрого переме- щения, м/с			12,5-133,3	0,125-1,33
104	Программоноситель	телеграфная пятидорожечная перфолента, код БЦК-5	восьмидорожечная перфолента, код ISO
105	Длина хода	пл а нсуп пор- та, мм ,			50	60
	Частота вращения шпинде- ля. С~> .	0,083 -58,7	0.83-52,5
106	Точность перемещений:
	прямолинейных, мм	±0,05	±0,02
117	Частота вращения планшай- бы, С~]:
	при реверсе 		0,16	0,016
120- 121 (вклей - ка)	Техническая характеристика ментов	настройки ипстру-	Техническая характеристика приборов для на- стройки инстру- ментов вне станка
121	Техническая характеристика		Техническая характеристика устройств про- граммного управ- ления
Зак. 22
