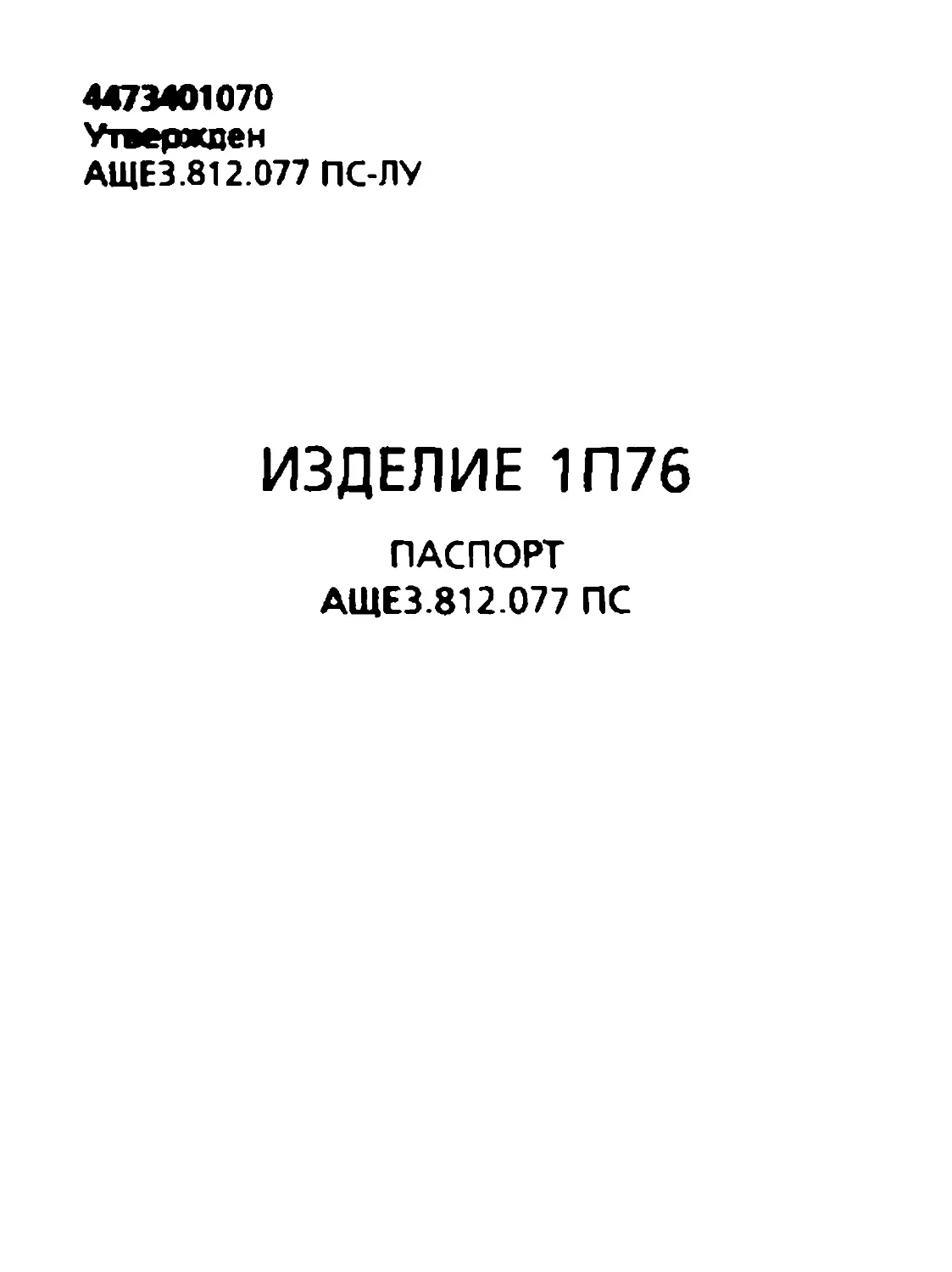

4473401070
Утвержден
АЩЕ3.812.077 ПС-ЛУ
ИЗДЕЛИЕ 1П76
ПАСПОРТ
АШЕ3.812.077 ПС
СОДЕРЖАНИЕ
1Оооные сведения об изделии	3
2	Основные технические данные	3
3	Комплектность	4
4	Ресурсы, сроки службы и хранения,
гарантии изготовителя (поставщика)	6
4.1	Ресурсы, сроки службы и хранения	6
4.2	Гарантии изготовителя (поставщика)	7
5	Консервация	9
6	Сведения об упаковывании	10
7	Свидетельство о приемке	11
8	Движение изпеямм при эксплуатации 12
9	Ремонт и учет работы по бюллетеням
и указаниям	13
9.1	Краткие записи о лровеиеоенмом
ремонте	13
9.2	Свидетельство о приемке
и гарантии	14
9.3	Учет работы по бюллетеням
и указаниям	15
*: Заметки по эксплуатации и хране-.*с 16
1 ’ Сведения об утилизации	16
2
1	ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1 Однократный оптический прицел 1П76, индекс
1П76 (далее по тексту - изделие), предназначен для
ведения прицельной стрельбы в дневных, сумереч-
ных условиях и ночью по светящимся или подсве-
ченным целям из оружия, имеющего боковое поса-
дочное место для установки изделия.
2	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Основные технические данные указаны в таб-
лице 1.
Таблица 1
Наименование параметра	Значение
Видимое увеличение, крат Угловое поле оптической системы из- делия в пространстве предметов при удалении глаза стрелка от последней поверхности окуляра изделия на	1
100 мм, ...•. не менее	13*
Предел разрешения,не более Аюпазон выверки прицельной марки, не менее:	1
по вертикали	±0-05
по горизонту	±0-05
* При смещении глаза стрелка к изделию (от изделия)
попе зрения будет увеличиваться (уменьшаться) соот-
ветственно.
3
Продолжение таблицы 1
Наименование параметра	Значение
Масса изделия, кг, не более Габаритные размеры, мм, не более Цвет прицельного знака:	0,5 176x110x64
-	в дневное время -	в ночное время и сумерки	черный зеленый
3 КОМПЛЕКТНОСТЬ
3.1 Комплект изделия указан в таблице 2.
Таблица 2
Обозначение	Наименование	Кол.	Примеча- ние
АЩЕЗ.812.077	Изделие 1П76 Принадлежности	1
АЩЕ8.899.001	Салфетка Укладочные средства	1
А Н|Е4.165.026	Сумка Упаковка	1
АЩЕ4.171.030	Явмк транспорти- ровочный Экспяуата ци о иная документация Комплект эксплуа- тационных доку- ментов согласно А ЩЕ 3412 077 ВЭ	1/10 1
4
Примечания
1	Комплект ЗИП групповой поставляется на 10
изделий по АЩЕЗ.812.077 ЗИ1.
2	Комплект ЗИП ремонтный поставляется на 100
изделий по АЩЕ3.812.077 ЗИ2 по отдельному дого-
вору.
5
4 РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ,
ГАРАНТИИ ИЗГОТОВИТЕЛЯ (ПОСТАВЩИКА)
4.1	Ресурсы, сроки службы и хранения
4.1.1 Ресурс изделия до первого капитального
ремонта 12 лет.
4.1 2 Назначенный срок службы изделия 30 лет со
дня изготовления.
4.1.3 Указанные ресурсы, сроки службы и хране-
ния действительны при соблюдении потребителем
требований, установленных руководством по эксп-
луатации АЩЕЗ.812.077 РЭ.
6
линия отреза при поставке на экспорт
4.2	Гарантии изготовителя (поставщика)
4 2 1 Гарантийный срок изделия 10 лет со дня при-
емки его представителем заказчика.
Предприятие-изготовитель гарантирует соответ-
ствие качества изделия техническим условиям
АЩЕЗ.812.077 TV при соблюдении потребителем ус-
ловий и правил хранения, транспортирования, мон-
тажа и эксплуатации, установленных руководством
по эксплуатации АЩЕЗ.812.077 РЭ.
4.2.2 Гарантийный срок светоэлемента Т(3)-08
5 пет с момента приемки его представителем заказ-
чика в составе изделия.
При необходимости замены светоэлемента Т(3)-08
по истечении его гарантийного срока, но в преде-
лах гарантийного срока изделия, предприятие-изго-
товитель изделия обязано поставить светоэлемент
Т(3)-08 по разовой заявке ремонтной организации
в течение очередного квартала при условии полу-
чения заявки за 40 суток до его начала. Если светоэ-
лементы Т(3)-08 не имеются в производстве, то их
поставка осуществляется в сроки по согласованию
между заказчиком и поставщиком.
7

5 КОНСЕРВАЦИЯ
Таблица 3
Дата	Наименование работы	Срок действия, годы	Должность, фамилия и подпись

9
6 СВЕДЕНИЯ ОБ УПАКОВЫВАНИИ
6.1 Изделие 1П76 АЩЕЗ.812.077, №
заводской номер
упаковано	_
наименование или код изготовителя
согласно требованиям, предусмотренным техничес-
кими условиями АЩЕЗ.812^077 TV.
должность лич»
расшифровка подписи
год, месяц, число
Дубликат :
10
7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
7.1 Изделие 1П76 АЩЕЗ.812.077, №
завооской номер
11
8 ДВИЖЕНИЕ ИЗДЕЛИЯ ПРИ ЭКСПЛУАТАЦИИ
8 1 Сведения о закреплении изделия при эксплуа-
тации за ответственным лииом указать в таблице 4.
Таблица 4
Наименование
изделия J
(составной <
части) и
обозначение
Должность,
фамилия и
инициалы -
закреп-
ление
Основание
(наименование!
номер и дата
документа)
откреп-
ление
При-
меча-
ние
П
9	РЕМОНТ И УЧЕТ РАБОТЫ ПО БЮЛЛЕТЕНЯМ
И УКАЗАНИЯМ
9.1	Краткие записи о произведенном ремонте
9.1.1 Изделие 1П76 АЩЕ3.812 077, №
заводской номер
предприятие, дата
Наработка с начала
эксплуатации____________________________________
срок службы
Наработка после последнего
ремонта_________________________________________
срок службы
Причины поступления в ремонт
Сведения о прсм овеян ч ом ремонте
вил оемонта
и краткие сведемся о ремонте
13
9.2	Свидетельство о приемке и гаранпт
9.2.1 Изделие 1П76АЩЕ3.812.077, №
заковской номер
_______________________________согласно___________
принято в соответствии с обязательными требова-
ниями государственных стандартов и действующей
технической документацией и признано годным для
дальнейшей эксплуатации
Гара нтиЫый срок до очередного ремонта___лет.
В течение срока службы лет.
Исполнитель ремонта гарантирует соответствие
изделия требованиям действующей технической
документации при соблюдении потребителем тре-
бований действующего руководства по эксплуатации
АЩЕЗ.812.077 РЭ
Начальник ОТК
МП _________________
личная лоагшсъ
расшифрака поалиси
год, месяц, чжло
14
9.3	Учет работы по бюллетеням и указаниям
9.3.1 Учет производится по таблице 5.
Таблица 5
Номер бюлле-	Краткое С°ЛниРеЖа' ™ Ра6оть|	Должность, фамилия и Дата	подпись
теня (указа- ния)		выпол- нения выпол- приняв- нившего шего работу работу
15
10	ЗАМЕТКИ ПО ЭКСПЛУАТАЦИИ И ХРАНЕНИЮ
10.1	Беречь изделие от ударов, грязи, влаги.
10.2	Не прикасаться руками к оптическим повер-
хностям.
10.3	При установке изделия на другое оружие обя-
зательно производить его выверку.
10.4	Указать замечания по эксплуатации и сведе-
ния о неисправностях изделия, не регламентирован-
ные руководством по эксплуатации АЩЕ3.812.077 РЭ,
а также меры по их устранению.
11	СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
11 1 По окончании срока службы изделия оно под-
лежит разборке. Детали и сборочные единицы, из-
готовленные из цветных металлов, подлежат сдаче
в пункт сбора цветных металлов.
11.2 По окончании эксплуатации изделия, по ис-
течении его гарантийного срока или при замене
светоэлемента Т(3)-О8 в ремонтной мастерской
потребитель обязан сдать использованный свето-
элемент Т(3)-08 в пункт захоронения радиоактив-
ных веществ.
16
Регистрация изменений
Изм.	Номера листов (страниц)				Все- го лис- тов (стр) до- кум.	N доку- мен- та	Входя- щий N сопро- води- те л ь- ного доку- мента и дата	Под- пись	Дата
	изме нен- НЫХ	заме-1 но-		анну- ли- рован- ных
		нен- ных	вых











				i
17
листов
