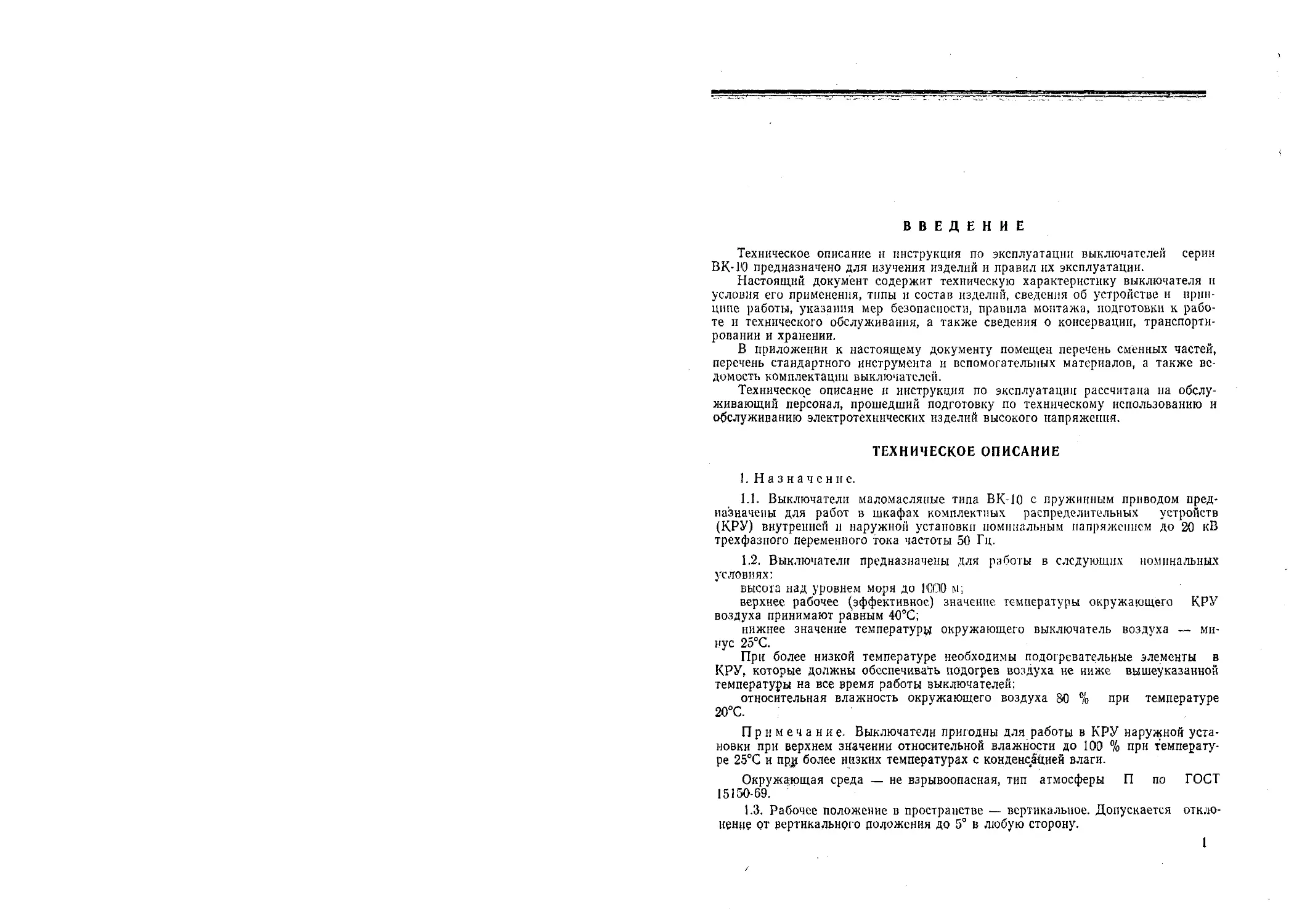

ВВЕДЕНИЕ
Техническое описание и инструкция по эксплуатации выключателей серии
ВК-1'0 предназначено для изучения изделий и правил их эксплуатации.
Настоящий документ содержит техническую характеристику выключателя и
условия его применения, типы и состав изделий, сведения об устройстве и прин-
ципе работы, указания мер безопасности, правила монтажа, подготовки к рабо-
те и технического обслуживания, а также сведения о консервации, транспорти-
ровании и хранении.
В приложении к настоящему документу помещен перечень сменных частей,
перечень стандартного инструмента и вспомогательных материалов, а также ве-
домость комплектации выключателей.
Техническое описание и инструкция по эксплуатации рассчитана па обслу-
живающий персонал, прошедший подготовку по техническому использованию и
обслуживанию электротехнических изделий высокого напряжения.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1. Назначение.
1.1. Выключатели маломасляные типа ВК-10 с пружинным приводом пред-
назначены для работ в шкафах комплектных распределительных устройств
(КРУ) внутренней и наружной установки поминальным напряжением до 20 кВ
трехфазного переменного тока частоты 50 Гц.
1.2. Выключатели предназначены для работы в следующих номинальных
условиях:
высота над уровнем моря до ЮТО м;
верхнее рабочее (эффективное) значение температуры окружающего КРУ
воздуха принимают равным 40°С;
нижнее значение температуры окружающего выключатель воздуха — ми-
нус 25°С.
При более низкой температуре необходимы подогревательные элементы в
КРУ, которые должны обеспечивать подогрев воздуха не ниже вышеуказанной
температуры на все время работы выключателей;
относительная влажность окружающего воздуха 80 % при температуре
20°С.
Примечание. Выключатели пригодны для работы в КРУ наружной уста-
новки при верхнем значении относительной влажности до 100 % при температу-
ре 25°С и пр$ более низких температурах с конденсацией влаги.
Окружающая среда — не взрывоопасная, тип атмосферы П по ГОСТ
15150-69.
1.3. Рабочее положение в пространстве — вертикальное. Допускается откло-
нение от вертикального положения до 5° в любую сторону.
1
1.4. Выключатели предназначены для работы в операциях «О», «В» и В Цик-
лах:
0-0,5с-ВО-180с-ВО; 0-I80c-B0-I80c-B0;
0-0,5с-ВО-20с-ВО.
1.5. Выключатели соответствуют требованиям ГОСТ 687-78 «Выключатели
переменного тока на напряжение свыше IO® В».
2. Технические данные.
2.1. Номинальное напряжение, кВ 10
2.2. Наибольшее рабочее напряжение, кВ 12
2.3. Номинальный ток, А 636; 1 000;
1600
2.4. Номинальные токи отключения, кА 20; 31,5
2.5. Номинальные токи включения, кА:
эффективное значение периодической составляющей 20; 31,5
амплитудное значение 52; 80
2.6. Предельные сквозные токи, кА:
начальное эффективное значение
периодической составляющей 20; 31,5
амплитудное значение 52; 80
2.7. Предельные токи термической устойчивости для
промежутка времени 4 с, кА 20; 31,5
2.8. Минимальная бестоковая пауза при автоматичес-
ком повторном включении (АПВ), с 0,5
2.9. Собственное время отключения выключателя
с приводом, с, не более 0,05
2.10. Время отключения выключателя с приводом, с,
не более 0.07
2.11. Собственное время включения выключателя с
приводом, с, не более 0,075
2.12. Номинальное напряжение электромагнитов вклю-
чения.УАС и отключения УАТ,. УАУ, В;
_ • ..постоянного тока .. •„ .. .24; 48;
...... .110; 220.
переменного тока ГОЮ; 127;
220; 380
. 2.13..Пределы напряжения на зажимах электромагнитов .. ..
управлений в процентах от номинального-напряжения:
УАС .... ................. 80... 100
УАТ, УАУ 65... 120
2.14. Ток срабатывания электромагнитов
О1ключепия УАА, А 3; 5
2
2.15. Номинальное напряжение электродвигателя для
заводки рабочих пружин привода, В:
постоянного тока НО; 220
переменного тока 127; 220
2.16. Пределы напряжения на зажимах электровигате-
ля заводки рабочих пружин привода в процентах от но-
минального напряжения 80 ... НО
2.17. Время заводки рабочих тружип привода при ми-
нимальном напряжении, с, не более 15
2.18. Число операций включения, которые способен
совершить привод при полностью заведенных рабочих
пружинах без их подзаводки 1
2.19. Габаритные размеры, мм:
высота 1158
ширина 640
глубина 6.26;
2.20. Масса выключателя без масла, кг 160... 179
2.21. Масса масла, кг 12
3. Типы выключателей.
3.1. В зависимости от номинального тока и номинального тока отключения,
а также типов КРУ, выключатели имеют следующие тнпопсполнсния:
ВК-lidi-20/630 У2 ВК-10-31,5/630 У2
ВК-10-20/1000 У2 ВК-10-31,5/1000 У2
ВК- ГО-20/1600 У2 ВК-10-31У2
3.2. Указанные выше типоисполнения имеют следующие основные конструк-
тивные отличия:
— полосы выключателя на номинальные токи 630 и ГООО A (I о. ном. 20 кА)
выполнены в цельном изоляционном цилиндре;
— полосы выключателей на номинальные токи 630 и ИЖ) А (1 о. ном.
31,5 кА) и номинальный ток 1600 А имеют в верхней части металлические реб-
ристые корпуса, а выключатели имеют изоляционные кожухи.
4. У с т р о и с т в о и работа выключателя.
4.1. Принцип работы.
4.1.1. Выключатели серии ВК-Ю относятся к жидкостным трехполюсным вы-
соковольтным выключателям с малым объемом дугогасящей жидкости (транс-
форматорного масла). Они предназначены для коммутации высоковольтных це-
пей трехфазного переменного тока в номинальном режиме работы установки, а
также для автоматического отключения этих цепей при коротких замыканиях и
перегрузках, возникающих при аварийных режимах.
4.1.2. Принцип работы выключателя основан на гашении электрической ду-
ги, возникающей при размыкании контактов, потоком газомасляиой смеси, обра-
зующейся в результате интенсивного разложения трансформаторного масла под
действием высокой температуры дуги. Этот поток получает определенное направ-
3
ленис в специальном дугогасителыюм устройстве, размещенном в зоне горения
дуги.
4.1.3. Управленце выключателем дистанционно пли вручную осуществляется
двигательным пружинным приводом косвенного действия. Операция включения
выключателя осуществляется за счет энергии, предварительно запасенной вклю-
чающими пружинами привода. Отключение выключателя осуществляется за счет
энергии, запасенной отключающей пружиной выключателя при включении.
4.2. Состав выключателя.
Выключатель состоит из следующих основных частей (рис. 1 и 2):
— сборного основания 1;
— трех полюсов 4;
— пружинного привода 3 (габаритно-установочные и присоединительные
размеры пружинного привода указаны на рис. 3;
— фасадной перегородки 5; штепсельных разъемов 6;
— изоляционного кожуха 7 (рис. 2);
— пластины 2 для подъема шторочного механизма в КРУ (рис. 1 и 2).
Основание 1 с установленными на нем колесами 4 (рис. 4) и вышеперечис-
ленными частями выключателя в сборе представляет собой выкатной элемент
ячейки КРУ.
4.3. Конструкция основания.
4.3.1. Основание выключателя (рис. 4) состоит из рамы 3, на которой уста-
новлены боковые стойки 10' для крепления привода 9 закреплены педаль 1 для
('азблокирования выключателя в ячейке КРУ, заземляющий контакт 2 и корпус
механизмов полюсов 7.
4.3.2. Корпус механизмов полюсов выполнен моноблоком на все три полюса.
Внутри корпуса на каждый полюс имеется механизм перемещения подвиж-
ного стержня, состоящий из двух рычагов: наружного 18 и внутреннего 12, же-
стко закрепленных на общем валу 16. Вал механизма установлен на подшипни-
ках скольжения 20 и имеет уплотнения 17 с защитными шайбами 19.
4.3.3. Наружные рычаги вала механизма полюса 18, связанные, с общей тя-
гой 13, соединены с отключающей пружиной 21 и с помощью регулируемой тя-
ги 14 — с рычагом 8 привода выключателя. Масляный буфер 15 предназначен для
смягчения ударов в процессе отключения выключателя. Устройство масляного
буфера приводено на рис. 25.
4.4. Конструкция полюса.
4.4.1. Полюс выключателя состоит из изоляционного цилиндра 14 (рис. 5 и
6), па нижнем конце которого заармироваи металлический фланец 9. Цилиндры
закреплены на корпусе механизмов 7.
Внутренний рычаг 12 (рис. 4) механизма корпуса изоляционной тягой 10
(рис. 5 и 6) шарнирно связан с подвижным стержнем 4 (0 24 мм для выклю-
чателей с номинальным током 630, 1030 Л и 0 28 — с номинальным током
1600 А). Для повышения стойкости к действию электрической дуги и увеличения
срока службы верхний конец подвижного стержня снабжен контактом, облицо-
ванным дугостойкой металлокерамикой.
4.4.2. В цилиндре полюса установлено токосъемное устройство, которое со-
стоит, из обоймы 11 с двумя направляющими стержнями 2.
Между направляющими и подвижным стержнями установлен токоотвод
(роликовое токосъемное устройство 3), который служит для передачи тока с по-
движного на направляющие стержни и одновременно — для направления по-
движных стержней.
Токоотвод имеет от четырех до восьми пар роликов в зависимости от поми-
нального тока н номинального тока отключения выключателя.
4.4.3. Над токосъемным устройством установлен распорный цилиндр 12 с
4
уплотнением И а (рис, 5 и 6) и дугогасительная камера поперечного масляно-
го дутья 13.
Дугогасительпая камера (рис. 7) состоит из пакета изоляционных перегоро-
док, стянутых тремя шпильками. Верхняя перегородка камеры имеет кольцо 1,
изготовленное из дугостойкого материала. Камера имеет центральное отверстие
для прохода подвижного стержня.
В верхней части камеры изоляционные перегородки образуют три попереч-
ные, расположенные одна под другой, дутьевые щели 2 для гашения больших
токов, связанные сквозным вертикальным каналом 3 с подкамерпым и падкамер-
пым пространствами.
В нижней части камеры имеются два глухих масляных кармана 5 для га-
шения малых токов. Конусная втулка 4, установленная в средней части камеры,
служит для предотвращения чрезмерного разгона подвижного стержня под дей-
ствием высокого давления, возникающего при отключении токов короткого за-
мыкания.
4.4.4. Над камерой установлен розеточный контакт 15 (рис. 5 и 6). На ос-
новании контакта 8 (рис. 8 и 9) в обойме 7 установлены девять ламелей 6 для
выключателей на номинальные токи 630 п 1000 А и одиннадцать — для выклю-
чателей на номинальный ток 1600 А, нижние торцы которых облицованы дуго-
стойкой металлокерамикой. С внешней стороны каждая ламель имеет гнездо,
куда устанавливается пружина 5, упирающаяся в цилиндр 4. Ламели нижними
внутренними торцами поджимаются к толкателю 3. Толкатель предназначен для
защиты серебряных контактных поверхностей ламелей от обгорания; одновре-
менно толкатель служит демпфером при включении. Над толкателем установле-
на пружина 2.
В основании установлен клапан 14 (рис. 8) с отверстием для входа масла,
которое закрывается шариком 1 для предотвращения выброса газомасляной сме-
си при отключении. Основание 8 соединено трубой 10 с крышки 12 (рис. 8 и 9).
В крышке имеются отверстия для заливки масла, для выхода газов и для уста-
новки стекла маслоуказателя.
4.4.5. Маслоуказатель служит для наблюдения за уровнем масла в полюсе и
состоит из стекла маслоуказателя 1 (рис. 5 и 6) с двумя предельными рисками,
поплавка со стержнем указателя 9 (рис. 8 и 9), расположенного в трубе 10>.
4.4.6. Обойма токосъемного устройства 11 (рис. 5 и 6) и основание розеточ-
ного контакта 8 (рис. 8 и 9) выводными токоведущими стержнями 5 (рис. 5 и
6) закреплены к цилиндру полюса 14. Для предотвращения течи масла из полю-
са на стержнях установлены уплотнения 23, поднимаемые к цилиндру 14 изо-
ляционными втулками 22 с гайками 21. Основание розеточного контакта до-
полнительно крепится винтом 16 с уплотнением 17 и металлической шайбой 18.
На токоведущих стержнях установлены втычные контакты розеточного типа 20.
Устройство втычного контакта приведено на рис. 26.
4.4.7. Полюс выключателя па номинальный ток 630 и 1000 А (1 о. ном.
31,5 кА) и на номинальный ток 1600 А (рис. 6) отличается от полюса с номи-
нальным током 630 и 1000 А (1 о. ном. 20 кА) (рис. 5) наличием в верхней час-
ти металлического ребристого кожуха 19, материалом крышки 12 (рис. 9) и от-
сутствием отражающего диска на трубе 10.
4.5. Конструкция пружинного привода.
4.5.1. Конструктивной особенностью и достоинством привода является ис-
пользование избыточной энергии подвижных частей для частичного подзавода
рабочих пружин привода в конце включения выключателя.
4.5.2. Привод (рис. 10) состоит из следующих основных частей: рамы, ос-
новными частями которой являются передняя стенка 13, средняя стенка 27, зад-
няя стенка 37, боковые швеллеры 34 и верхний швеллер 48; вала кривошипа 41
с храповым колесом 43; вала привода 1, сочлененного с валом выключателя; ва-
5
ла первичного 6; механизма свободного расцепления 7й; электродвигателя с ре-
дуктором 52; вала ручной заводки 51; пружин включения 74; дополнительной
пружины включения 62; блок-контактов положения привода (SQM) 58; блок-
контактов положения выключателя (Q) 42 и 79; клеммных зажимов (XT) И;
буфера 63; защелки блокирующей 22, электромагнита дистанционного отклю-
чения (УАТ) 85; электромагнита дистанционного отключения независимого пи-
тания (УАУ) 80; электромагнита дистанционного включения (УАС) 18; реле
блокировки от повторного включения (КВЗ) 36; кнопки ручного включения 10 и
ручки отключения 86; защелки включения 15; монтажа проводки 84; блока реле
токовых электромагнитов 93; счетчика количества операций.
4.5.3. Механизм включения, рабочие положения которого показаны на рис. 11,
состоит из рычага 2 с игольчатым подшипником, установленным на первичном
валу 1; вала кривошипа 3, механизма свободного расцепления 6, рычага 7, ры-
чага заводки 8, пружин 5 и вала привода 4.
Механизм служит для:
а) удержания вала привода 4 и, соответственно, вала выключателя во вклю-
ченном положении;
б) осуществления отключения выключателя при воздействии на механизм
отключающего элемента (положения «а» или «б» рис. 11);
в) передачи усилия рабочих включающих пружин с первичного вала 1 на
вал привода 4 и, соответственно, на вал выключателя в процессе включения (из
положения «в» в «г», рис. И).
4.5.4. Заводное устройство рабочих пружин включения 74, 62 (рис. 10) со-
стоит из электродвигателя с редуктором 52; установленной на его эксцентрич-
ном валу собачки 46, подпружиненной пружиной 53; храпового колеса 43; вала
кривошипа 41; рычага 76 и рычага заводки 69.
4.5.5. Блок-контакты положения привода (SQM) 58 состоят из трех размы-
кающих и трех замыкающих контактов, которые приводятся в действие стой-
кой 57, перемещающейся по направляющему кронштейну 54 под воздействием
кулака 44, жестко связанного с храповым колесом 43 вала кривошипа 41.
Переключение блок-контактов SQM происходит при полностью заведенных
рабочих пружинах (обесточивается цепь питания электродвигателя с редукто-
ром).
4.5.6. Блок-контакты положения выключателя (Q) состоят из двух отдельно
установленных переключателей (ПКУЗ) 42 и 79. В переключателе 42 имеется
два размыкающих и 3 замыкающих контакта, в переключателе 79 — шесть раз-
мыкающих и шесть замыкающих контактов. Переключение блок-контактов Q
производится посредством тяг 40 и 32 от вала привода 1.
Конструкция переключателей ПКУЗ показана па рис. 12.
4.5.7. Буфер (рис. 13) состоит из собственно буфера н стенки 2, к которой
он крепится двумя болтами.
ГЗерхней частью стенки буфер 63 (см. рис. ]()) крепится к стенке 27, а ппж-
пеи частью — к первичному валу 6.
Буфер предназначен для:
а) ограничения угла поворота рычага 72 при включении выключателя;
б) частичного поглощения энергии и смягчения ударов подвижных частей
привода при включении;
в) фиксации (удержания) пала привода 1 и, соответственно, выключателя
во включенном положении через рычаг 72 и механизм свободного расцепле-
ния 70.
Конструкция бутера показана на рис. 13.
4.5.8. Установленный на валу кривошипа 41 тормоз (см. рис. 10 вид А)
лредназннчеп для удерживания частично подзаведенных рабочих пружин при-
вода в конце операции включения и исключает возможность поворота храпового
6
колеса 43 и ударов его зубьев по собачкам 30, 45, 46.
4.5.9. Тормоз состоит из диска 2, охватываемого пакетом из 4 х разрезных
пластин 3. Разрез пластин фиксируется осями 90 и 91 в подпружиненном пру-
жиной 4 рычаге 5, ось колебания которого 92 установлена на стенке 37.
Посредством указанного подпружинивания разрез пластин имеет всегда ми-
нимальную величину, что обеспечивает взаимное плотное прилегание цилиндри-
ческих поверхностей диска и пластин и обеспечивает одностороннее торможе-
ние, что исключает вращение диска с валом кривошипа по часовой стрелке (при
частичной подзаводке рабочих пружин в процессе включения).
4.5.10. Блокирующая защелка 22 предназначена для блокировки включения
15 при включенном положении выключателя и заведенных рабочих пружинах
привода.
Устройство блокировки включения показано на рис. 14.
При отключении рычаг 2 вала привода 1 отжимает своим выступом под-
пружиненную пружиной 4 блокирующую защелку 3 и разблокирует ось 5 за-
щелки включения 9.
4.5.11. Указателем положения рабочих пружин привода служит диск 73
(рис. ГО) с табличками «Готов» и «Не готов», укрепленный на первичном ва-
лу 6.
4.5.12. Указателем положения привода и, соответственно, выключателя слу-
жит диск 7 с надписями «Вкл.» и «Отк.», который укреплен па валу привода 1.
В зависимости от положения привода и, соответственно, выключателя в
окошке крышки привода появляются соответствующие таблички с надписью.
4.5.13. Конструкция электромагнита отключения (УАТ) 85, электромагнита
включения (УАС) 18 и электромагнита отключения независимого питания (УАУ)
8() показана на рис. 15, 16, 17. Обмоточные данные катушек электромагнитов
приведены в табл. 1.
4.5.14. Блок реле токовых электромагнитов состоит из двух электромагни-
тов отключения УАА с общим магнитопроводом. Конструкция блока реле и ус-
тановка его в привод представлена на рис. 18 и 19.
Электромагниты отключения УАА действуют от вторичного тока трансфор-
матора тока в схемах с дешунтированием обмоток этих электромагнитов.
Обмоточные данные катушек электромагнитов приведены в табл. 2.
4.5.15. Упор 29 (рис. 10) является ограничителем хода рычага 28, который
останавливает подвижные части привода в отключенном положении.
4.5.16. Противоразрядное устройство (рис. 20) обеспечивает выполнение сле-
дующих блокировочных функций:
а) невозможность выкатывания включенного выключателя из рабочего по-
ложения в разобщенное (в КРУ);
____________________________ Таблица 1
Род тока Ном. напря- жение, В I Число витков Данные провода Омическое сопротивление, Ом
марка диаметр, мм
24 400 ПЭВ-2 0,71 1,6*0,16
Постоянный 48 840 « 0,50 6,7*0,67
НО 1950 0,315 36,4*3,64
220 3900 « 0,236 155,0* 15,50
100 880 0,50 6,9*0,69
Переменный 127 1140 0,40 13,8*1,38
220 2000' 0,315 42,0 ±4,20
380 34,50 0,236 135,0* 13,50
7
Таблица 2
Ток срабаты- вания Число витков Данные провода Омическое сопротивление, Ом
ма рка диаметр, мм
3 290 ПЭВ-2 1,08 С,478
5 170 « 1,32 0,195
б) невозможность вкатывания включенного выключателя из разобщенного
(контрольного) положения в рабочее (в КРУ);
в) невозможность осуществления операции включения выключателя в про-
межуточном положении между разобщенным и рабочим.
Принцип работы противоразрядного устройства основан на воздействии пе-
дали I основания (рис. 4) на стержень противоразрядного устройства при вка-
тывании выключателя из разобщенного положения в рабочее пли при выкатыва-
нии из рабочего в разобщенное.
Конструкция противоразрядного устройства приведена на рис. 20.
При нажатии педали и воздействии ее на стержень 13 последний, переме-
щаясь вверх и воздействуя пальцем 11, поворачивает рычаг 1, который соединен
с кулачком 2 и, поворачивая его (по часовой стрелке), запирает кулачок 17
включающего устройства.
4.5.17. Для подсчета количества операций включения — отключения (ВО)
в приводе установлен счетчик количества операций.
4.5.19. Отличительной особенностью привода для управления выключателя-
ми на 31,5 кА и 20 кА/1600 А является наличие в нем узла дополнительной пру-
жины включения, приведенного на рис. 22.
4.5.20. Схема электрических соединений привода показана на рис. 23. По-
ложение элементов схемы соответствует отключенному состоянию выключателя
и незаведенному состоянию рабочих пружин привода.
4.6. Работа привода.
4.6.1. На рис. 10' показан привод в отключенном положении с незавсденными
рабочими пружинами включения 74 и 62. Для автоматической заводки рабочих
пружин необходимо подать питание на электродвигатель с редуктором 52. Вра-
щательное движение электродвигателя с редуктором посредством эксцентрико-
вого выходного вала и установленной на нем собачки 46, подпружиненной пру-
жиной 53, преобразуется в колебательное движение.
Колебательное движение собачки 46 сообщает вращательное движение хра-
повому колесу 43, жестко посаженному на вал кривошипа 41, который посредст-
вом рычага 76 поворачивает по часовой стрелке рычаги 59 и 69, жестко соеди-
ненные с первичным валом 6, и заводит рабочие пружины, при этом пружина 62
сжимается, а пружина 74 растягивается.
Для предотвращения обратного вращения храпового колеса под действием
усилия, возникающего в процессе заводки пружин, помимо тормоза (Вид А,
рис. 10) предусмотрена стопорная собачка 30. Процесс складывания механизма
свободного расцепления 70 происходит в течение всего времени заводки рабочих
пружин и заканчивается в конце заводки, а при заведенных рабочих пружинах
— мгновенно. Одновременно в процессе заводки рабочих пружин стойка 57, раз-
мещения между блок-контактами (SQM) 58 и кулачком 44 в направляющей
кронштейна 54 и подпружиненная пружинами блок-контактов SQM, скользит по
профилю кулака 44 и в конце заводки рабочих пружин, западая в вырез кулака,
8
дает возможность блок-контактам SQM переключиться и разорвать цепь пита-
ния электродвигателя с редуктором.
Вал кривошипа 41, поворачиваясь за мертвую точку под .действием заведен-
ных рабочих пружин, зубом вала кривошипа 41 упирается в ролик 88 (или 7,
рис. 14) защелки включения 15, последняя, роликом 21 (пли 6, рис. 14) запира-
ется на включающем кулачке 17. В процессе заводки рабочих пружин диск 73
механического указателя положения привода поворачивается и при полностью
заведенных пружинах, в окошке крышки привода появляется надпись «Готов».
4.6.2. Заводка рабочих пружин может осуществляться вручную вращением
рукоятки 6 (рис. 29) по часовой стрелке.
При вращении рукоятки приводится в движение собачка 45, установленная
на кривошипном конце вала ручной заводки 51. В дальнейшем происходит та
же последовательность движений частей привода, что и при заводке рабочих
пружин посредством электродвигателя с редуктором.
В конце заводки пружин рукоятка ручной заводки вращается вхолостую,
так как собачка 45 находится в контакте с сектором храиоиого колеса 43, па
котором отсутствуют зубья.
4.6.3. При неполностью заведенных рабочих пружинах нельзя включить вы-
ключатель дистанционно. Рычагом ручного включения 1 (рис. 29) возможно про-
изводить включение и отключение выключателей при наладочных работах и за-
мере момента на валу механизмов полюсов.
4.6.4. Включение выключчателя происходит при подаче импульса на катуш-
ку электромагнита включения (УАС) 18 (рис. ЙО) привода пли при нажатии па
кнопку включения 10 рычага ручного включения. При этом кулачок 17 освобож-
дает ролик 21 защелки включения 15.
Под воздействием кривошипа 41 на ролик 88 последний смещается вместе
с защелкой включения 15 и дает возможность провернуться валу кривошипа и
связанным с ним рычагу 76 и рычагу заводки 69, жестко установленному па
первичном валу 6. Растянутые пружины 74 через пружпподержатель 6(1, серьгу
55, соединенную с рычагом 59, жестко установленным па первичном валу 6 и
сжатая пружина 62, соединенная через направляющую с рычагом заводки 69,
поворачивают первичный вал против часовой стрелки. Рычаг заводки 69, пово
рачиваясь с первичным валом 6, пальцем 75 поворачивают рычаг 72, соединенный
с механизмом свободного расцепления 70. Последний, соединенный с рычагом
87, жестко установленный па валу привода 1, поворачивает его по часовой стрел-
ке. Вал привода 1 с рычагом вала привода 8 (рис. 4), соединенный регулируе-
мой тягой 14 с тягой 13, поворачивает валы механизма 16 и включает выклю-
чатель. В окошке крышки привода появляется надпись: «Вкл.». Одновременно
при включении происходит растяжение отключающей пружины 21.
Включенное положение привода и, соответственно, выключателя фиксирует-
ся рычагом 72 (рис. 10) на штоке 71 буфера 63.
В процессе включения рычаг 69 посредством рычага 76 поворачивает вал
кривошипа 41 и храповое колесо 43 с кулаком 44. Последний, воздействуя на
стойку 57, передвигает ее. Передвигаясь, стойка 57 переключает блок-контакты
(SQM) 58, которые замыкают цепь питания электродвигателя с редуктором 52.
4.6.5. Отключение выключчателя происходит при подаче импульса на катуш-
ку электромагнита отключения (УАТ) 85 или нажатии на кнопку отключения 86,
а также при срабатывании электромагнита отключения независимого питания
(УАУ) 80, которые воздействуют на рычаг отключения 81 соответственно ры-
чагом 83 или 8, или штоком 78.
Рычаг отключение 81, перемещаясь по пазам, воздействует на рычаг 61 ме-
ханизма свободного расцепления 70.
9
Рычаг 61 (он же рычаг 7 рис. 24), поворачиваясь против часовой стрелки,
выводит из зацепления кулачок 2, который удерживает тягу 3, в результате че-
го механизм свободного расцепления «сламывается» и дает возможность повер-
нуться рычагу 4 против часовой стрелки.
Рычаг 87 (рис. 10) под действием сжатой пружины отключения 21 (рис. 4)
поворачивается против часовой стрелки и происходит отключение выключателя
(соответственно и привода).
В окошке крышки появляется надпись «Откл.».
4.6.6. При подаче импульса на одну из катушек токовых электромагнитов
отключения (УПП) шток 6 (рис. 19) воздействует на собачку 9 и выводит ее из
зацепления с собачкой 4. Под действием пружины 8 собачка 4, поворачиваясь
вокруг своей оси, воздействует через рычаг 3 на рычаг отключения 1 и отклю-
чает выключатель.
В процессе отключения выключателя поворачивается вал привода с рыча-
гом 5 и через пружину 7 и рычаг 3, жестко связанный с валом 2, возвращает в
первоначальное положение собачку 4 и взводит пружину 8.
В процессе включения выключателя рычаг 5 освобождает пружину 7, и со-
бачки 4 и 9 входят в зацепление. Токовые электромагниты УАА готовы к даль-
нейшей работе.
5. Маркировка, консервация, упаковка.
5.1. На приводе и выключателе крепятся таблички, содержащие следующие
данные:
— каталожный номер;
— товарный знак предприятия-изготовителя;
• — обозначение выключателя;
— тип выключателя;
— заводской номер;
— номинально* напряжение в киловольтах;
— номинальный ток в амперах;
— номинальный ток отключения в килоамперах;
— род тока и номинальное напряжение в вольтах электродвигателя завод-
ского устройства;
— род тока и поминальное напряжение в вольтах УАТ;
— род тока и номинальное напряжение в вольтах УАС;
— род тока и номинальное напряжение в вольтах УАУ;
— ток срабатывания в амперах УАА;
— масса выключателя в килограммах;
— год выпуска;
— обозначение технических условий;
— государственный Знак качества, если он присвоен в установленном по-
рядке.
5.2. На обмотках катушек электромагнитов привода нанесены следующие
данные:
— номинальное напряжение (для УАА — ток срабатывания);
— марка провода;
— диаметр провода;
— число витков;
— номинальное сопротивление в омах, отнесенное к температуре плюс ЖС.
5.3. Провода цепей вторичной коммутации имеют маркировочные обозна-
чения.
5.4. На лицевой части перегородки выключателя нанесен предупреждающий
знак (стрелка) высокого напряжения.
10
5.5. Тарные ящики для упаковки выключателей имеют следующие предупре-
дительные знаки:
— «Осторожно, хрупкое;»
— «Верх не кантовать;»
— «Боится сырости;»
— «Место строповки.»
5.6. После приемо-сдаточных испытаний выключатель устанавливается в
отключенное положение, привод не заведен, из полюсов сливается трансформа-
торное масло.
5.7. Наружные поверхности изоляционных цилиндров обертываются в два
слоя обертодной бумагой и обвязываются шпагатом. Все открытые поверхности
наружных деталей, имеющие гальванические покрытия, кроме деталей тормоза
привода пружинного, и табличка покрываются смазкой ГОИ-54п ГОСТ 3276-74.
Техническая документация в объеме комплекта поставки обертывается в
оберточную бумагу и обвязывается шпагатом.
5.8. Крепление выключателя, комплектующих узлов и деталей при упаковке
должно исключать их смещение и механическое повреждение во время транспор-
тирования.
5.9. Выключатели и ЗИП отправляются с предприятия-изготовителя в тарных
ящиках.
Выключатели допускается транспортировать в КРУ жестко закрепленными
или в крытых железнодорожных вагонах и в железно-дорожных контейнерах, в
крытых автомашинах. При транспортировании и хранении в КРУ выключатели
должны находиться с залитым в полюсы трансформаторным маслом по уровню
масло-указателей.
5.10. Консервация и упаковка запасных частей и приспособлений (ЗИП) к
выключателям проводится следующим образом:
— металлические детали консервируются смазкой ГОИ-54п ГОСТ 3276-74 и
комплектуются по наименованиям в пакеты; каждый пакет обертывается в два
слоя парафинированной бумагой и связывается;
— изоляционные и пластмассовые детали обертываются парафинированной
бумагой в два слоя;
— камеры дополнительно укладываются и герметически запаиваются в чех-
лы из полиэтиленовой пленки.
Запасные части в объеме, оговоренном в приложении 2, поставляются, комп-
лектно с выключателями. Ведомость ЗИП укладывается под крышку ящика.
Стоимость одиночного комплекта ЗИП входит в стоимость выключателя. За-
пасные части к выключателям по номенклатуре, оговоренной в приложении 3,
поставляются по фондам и за особую плату при наличии отдельного заказа.
Номенклатура и количество запасных частей при заказе определяются в за-
висимости от условий эксплуатации.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
6. Меры безопасности.
6.1. Персонал, обслуживающий выключатели, должен знать устройство и
принцип действия аппарата, должен быть ознакомлен с настоящей инструкцией
и строго выполнять ее требования, а также требования местных эксплуатацион-
ных инструкций.
6.2. Монтаж и эксплуатация выключателей должны соответствовать «Пра-
вилам технической эксплуатации электроустановок потребителей», «Правилам
техники безопасности при эксплуатации электроустановок потребителей», «Пра-
вилам техники безопасности при эксплуатации электроустановок электрических
атанций и подстанций», «Правилам техники безопасности при эксплуатации рас-
пределительных электросетей», ПУЭ.
6.3. Рама выключателя должна быть надежно заземлена контактом 2
(рис. 4) с корпусом КРУ.
6.4. Фасадная металлическая перегородка выключателя должна иметь на-
дежное электрическое соединение с рамой (основанием).
6.5. При осмотре выключателя в рабочем положении КРУ следует помнить,
что полюсы находятся под высоким напряжением, поэтому запрещается прони-
кать любыми предметами в зону, расположенную за фасадной металлической пе-
регородкой.
6.6. Техническое обслуживание, регулировка и ремонт выключателя произ-
водится только при отсутствии напряжения на обоих выводах полюсов, в цепях
вторичной коммутации и при незаведеппых рабочих пружинах привода.
6.7. Рычаг для ручного неоперативного включения выключателей запрещает-
ся оставлять на валу привода или полюса.
6.8. При снятии и установке узла дополнительной пружины привода (рис. 22)
необходимо принять меры предосторожности, так как пружина 1 имеет предва-
рительное сжатие.
6.9. Замер момента на ваду выключателя производится только при незаве-
деппых включающих пружинах привода.
6.10. При подъеме и помещении выключателя подъемными средствами сле-
дует руководствоваться требованиями п. 11.2.
6.11. Оперативное включение и отключение выключателя должно произво-
диться только дистанционно.
Примечай и е. Пружины привода никогда не следует заводить до
установки привода на выключатель и сочленения его с механизмом полюсов,
т. к. механизм привода с заведенными рабочими пружинами очень опасен!
7. Порядок установки.
7.1. Выключатели Должны устанавливаться в ячейках комплектных распре-
делительных устройств (КРУ). Окружающая среда должна быть не взрыво-и
испожароопасная, не содержащая агрессивные газы и пары в концентрациях,
разрушающих металлы и изоляцию, и не насыщенная токопроводящей пылью и
водяными парами в концентрациях, препятствующих нормальной работе вы-
ключателя.
7.2. В КРУ над полюсами выключателя должен быть предусмотрен свобод-
ный выход газов, обеспечивающий нормальную работу выключателя без пере-
крытий,
7.3. Рабочее и контрольное положение выключателя в КРУ должно, фикси-
роваться блокирующим устройством.
7.4. При вкатывании выключателя в КРУ, во избежание значительных ме-
ханических воздействий на полюсы и па втычные контакты, пебходимо следить
за правильной установкой и входом нх в контакт втулки в соответствии с требо-
ваниями пструкцпп па КРУ.
8. П о д г о т о в к а к р а б о т с.
8.1. Подготовку выключателя к работе необходимо начать с наружного ос-
мотра, при этом проверить состояние и надежность крепления всех узлов и дета-
лей. При необходимости — подтянуть крепежные соединения и восстановить
смазку на трущихся поверхностях, особо обратив внимание па наличие смазки
в шарнирных- соединениях рычага 69 (рис. 10), рычага 72 механизма свободного
расцепления 70', роликов 21 и 88, защелки включения 15, па рабочих поверхнос-
тях направляющей 68 и в шарнирном соединении головки 3 со скобой 4 (рис. 22).
8.2. Спять копсервационную смазку. Контакты выключателя имеют гальва-
12
нйческое покрытие, поэтому зачистка их поверхностей напильником или наждач-
ной шкуркой недопустима. При очистке необходимо пользоваться растворителем,
например, бензином БР-1 (ГОСТ 443-76) или спиртом (ГОСТ 17299-71). Кон-
тактные поверхности токоведущих стержней в зоне касания с ламелями розе-
точных контактов покрыть тонким слоем смазки.
8.3. Проверить работу масляного буфера (см. рис. 25), для чего нажать
шток поршня 2 вниз до упора, затем резко опустить; при этом поршень должен
быстро, без заеданий возвращаться в исходное положение.
Отвинтить пробки маслопускных отверстий 6 (рис. 4) и слить масло из по-
люсов.
8.4. Проверить включающий и удерживающий моменты на валу механизмов
полюсов в соответствии с п.п. 9.10 и 9.11.
8.5. .Установить выключатель в отключенное положение, отвинтить стекла
маслоуказателей 1 (рис. 5 и 6) и медленно залить трансформаторное, масло
(ГОСТ 982-80 или ГОСТ 10421-76, примерно 4 л в каждый полюс) до начала
движения поплавка. Затем установить стекла маслоуказателей и долить масло
до верхнего уровня через стравливающие отверстия в крышке поз. 12 (рис. 8 и
9). Чистое, сухое масло перед заливкой в полюсы должно иметь пробивное на-
пряжение не менее 25кВ в стандартном разряднике.
8.6. Проверить скорости отключения и включения, электрическое сопротив-
ление полюсов в соответствии с п.п. 9.12 и 9.13.
8.7. Проверить исправность действия блокировочных устройств и механиз-
мов выключателя в соответствии с п.п. 9.14 и 9.15.
8.8. Обтереть выключатель. Обтирочный материал должен быть чистым и не
оставлять ворса. Изоляционные, цилиндры обтереть ветошью, слегка смоченной
спиртом, уайтспиритом или бензином БР-1.
8.9. Проверить сопротивление изоляции обмоток электродвигателя мегом-
метром на 500 В. Сопротивление изоляции в практически холодном состоянии
должно быть не менее 103 МОм. Если сопротивление меньше указанной величи-
ны .электродвигатель необходимо просушить при температуре не более 90°С.
8.10. После выполнения перечисленных выше операций выключатель может
быть включен на рабочее напряжение сети.
9. Изменение параметров, регулировка п настройка 9.1. Для измерения пара-
метров, регулировки и настройки выключателей необходимо иметь следующие
приборы и приспособления:
— рычаг ручного включения *);
— рукоятку ручной заводки рабочих пружин привода *);
- - набор грузов на 30 кг или динамометры па 196 Н (20 кГс) п 980 11
(100 кГс) с ценой деления не более 9,8 Н (1,0 кГс);
— микрометр до 100 мкОм класса точности не ниже 3,5;
— виброграф;
— сектор для замера скоростей;
— секундомер механический типа С-1-2А;
— электрическую схему с лампами типа Л С-53 на 12 В;
— стандартный инструмент и вспомогательные материалы согласно при-
ложения 4.
9.2. Измерение параметров и регулировка выключателя производится при
подготовке его к работе пли после полной или частичной разборки и сборки по-
люсов или привода.
9.3. В процессе регулировки выключателя включения и отключения произво-
дить только вручную при помощи рычага ручного включения 1 (рис. 29), оде-
того на вал 4 и стержень 5 привода.
13
9.4. Регулировка выключателя должна производиться со снятым изоляцион-
ным кожухом 7 (рис. 2) и с соблюдением мер предосторожности, указанных в
разделе 6.
9.5. Привод выключателя рекомендуется регулировать в процессе сборки в
такой последовательности:
9.5.1. Натяжение пружин 74 (рис. 10, вид Б) регулируется винтами 26 таким
образом, чтобы зазоры между торцами пружин и швеллером 34 были: для верх-
ней пружины — 3 мм, для нижней — ДО мм.
Примечание. Предприятию-изготовителю КРУ необходимо производить
проверочные работы по п.п. 8.1, 8.5, 8.7, 8.8, 8.9.
9.5.2. Гарантированный зазор между зубом собачки 45 (или 1 рис. 34) ме-
ханизма ручной заводки, находящей в крайнем верхнем положении, и зубом
храпового колеса 2 при полном зацеплении зуба собачки 3 с этим колесом в
+ 0,2
процессе работы должен быть 0,5 мм. Для получения этого зазора необхо-
димо выполнить следующие операции:
— установить рычаг ручного включения 1 (рис. 29) на вал 4 и стержень 5
привода и при отключенном положении выключателя повернуть рычаг 1 по ча-
совой стрелке до упора; при этом происходит неполная заводка пружин при-
вода;
— во избежание нарушения правильной регулировки, вывести собачку 46
(рис. 10) из зацепления с зубом храпового колеса 43, затем отпустить;
— ослабить болты крепления швеллера 48 к стенкам 27 и 37;
вставить рукоятку ручной заводки в гнездо вала ручной заводки 51 и повер-
нуть ее против часовой стрелки для создания нагрузки на швеллер 48 с целью
выборки возможных зазоров в болтовых соединениях, после чего болты крепле-
ния швеллера 48 к стенкам 27 и 37 окончательно затянуть;
— в резьбовые отверстия швеллера 48 ввернуть два регулировочных винта
(болта) М8х2й;
— ослабляя винты 49 крепления держателя 47 к швеллеру 48 и вворачивая
+0,2
регулировочные винты до упора с держателем, выставить зазор 0,5 мм;
—0,1
— вывернуть и ввернуть поочередно два винта 49, расположенных у края
швеллера 48, заполнив свободное пространство между шайбами 50 и швеллером
48 регулировочными шайбами. Перед вворачиванием винтов смазать их резьбо-
вую часть уплотняющей композицией ДН-2ТУ16-01-1212-79;
— вывернуть третий винт 49 и, смазав резьбовую часть уплотняющей ком-
позицией, установить его на место;
— вывернуть регулировочные винты (болты) М8 х 20;
— окончательно затянуть винты 49.
9.5.3. Отрегулировать механизм протпворазрядного устройства рабочих пру-
жин включения (рис. 20) в отключенном положении выключателя с незаведен-
ными рабочими пружинами привода, для чего необходимо установить зазор
<0,3... 0,4 мм между эксцентриком 7 и рычагом 81 посредством болта 14 с гай-
кой 15.
9.5.4. Проверить величину зазора в механизме свободного расцепления
(рис. 24) между рычагом 7 и кулачком 2, который должен быть не более 0,7 мм.
Регулировка производится смещением раскоса 12.
9.5.5. Проверить величину зазора между болтом Ц (рис. 4) и стержнем 13
14
(рис. 20) противбразрядйого устройства. Йазор должен быть 0,5... 1,0 мм. Ре-
гулируется болтом, установленным на педали.
9.5.6. Проверить зацепление собачек 1 и 17 (рис. 18), которое должно быть
3—Oi,5 мм; регулируется болтом 5.
9.5.7. Проверить зазор между рабочими кромками собачек 4 и 9 (рис. 19),
который должен быть 1,5 + 0,5 мм; регулируется в отключенном положении вы-
ключателя установкой пружины 7 на валу 2 после выполнения требований
п. 9.8.
9.6. Регулировку выключателя необходимо начать с проверки установочных
размеров 488±2 мм, 768±2 мм и 200 ±2 мм (см. рис. 1 и 2).
9.7. Сочленить привод с механизмами полюсов регулируемой тягой 14
(рис. 4) так, чтобы выход стержней из дугогасительных камер во всех трех
полюсах был в пределах 29—32 мм (рис. 33), при этом включение выключателя
производить через промежуточный вал привода (см. рис. 29).
9.8. Проверить общий ход подвижного стержня, который должен быть
160—4 мм; при необходимости регулируется изменением количества шайб, уста-
новленных под масляным буфером 15 (рис. 1).
9.9. Проверить натяжение отключающей пружины 21 (рис. 4). Зазор между
торцом отключающей пружины 21 и упором рамы (см. вид Б) должен быть
28± 12 мм.
Установить зазор 0,5... 1 мм между рычагом механизма полюсов й болтом
22 (см. рис. 4).
9.10. Максимальный включающий момент на валу механизмов полюсов вы-
ключателя замеряются при помощи рычага ручного включения 3, закрепленно-
го на валу в соответствии с рис. 28, и набора грузов в следующем порядке:
— выключатель установить в отключенное положение (привод не заве-
ден);
— вращая рычаг против часовой стрелки, подвести подвижные стержни до
касания их с розеточными контактами (определяется по загоранию сигнальных
ламп (см. рис. 27);
— навесить на рыччаг груз такой величины, чтобы он создавал вместе с
рычагом момент 235-2Нм (24-Ю,2 кГс. м) для выключателей на номинальный
ток 630 и 1000 А или 255-2Нм (26-0,2 кГс. м) для выключателей на номиналь-
ный ток 1600 А;
— груз освободить, и при движении под собственным весом он должен вклю-
чить выключатель до полного Включения положения (до посадки привода на за-
щелки).
Допускается максимальный включающий момент на валу Механизмов по-
люсов выключателя измерять при помощи динамометра; при этом рычаг в мо-
мент касания контактов должен занимать положение, близкое К вертикальному
(см. рис. 28).
Если момент окажется больше указанных величин, необходимо проверить
качество сборки полюсов (повышенное трение, перекосы), наличие смазки в со-
единениях рычагов механизмов, правильность установки отключающей пру-
жины.
9.11. Минимальный удерживающий момент на валу механизмов полюсов вы-
ключателя при отключении проверяется на участке хода подвижных стержней в
розеточных контактах при помощи рычага ручного включения 3, закрепленного
на валу в соответствии с рис. 28 и набора грузов в следующем порядке:
*) Поставляется заводом-изготовителем на 5 и менее выключателей, от-
правляемых в один адрес.
15
— выключатель установить в Отключенное положение (привод не заве-
ден) ;
— вращая рычаг против часовой стрелки, включить выключатель до посад-
ки привода на защелку;
— навесить на рычаг груз такой величины, чтобы он создавал вместе с ры-
чагом момент 39 + 2Нм (4 +0,2 кГс. м);
— удерживая за рычаг, нажать .на кнопку отключения привода. При опуска-
нии рычага выключатель должен отключаться до полного выхода подвижных
стержней из розеточных контактов.
Допускается производить замер минимального удерживающего момента при
отключении с помощью динамометра; при этом рычаг при включенном положе-
нии выключателя должен занимать положение, близкое к вертикальному (см.
рис. 28).
Если момент окажется меньше указанных величии, необходимо проверить
выключатель в соответствии с требованиями п. 9.9.
9.12. Скорость подвижных стержней при включении и отключении замеря-
ется электромагнитным вибрографом (частоты 50 Гц напряжением 36 В), даю-
щим 1С0 колебаний в секунду, и сектором (рис. ЗЭ).
Для замера скоростей закрепить на секторе плотную бумагу шириной ЗА мм,
установить сектор на вал мханизмов полюсов, закрепив его болтом MfixlO с
шайбой, как показано на рис. 301. Завести включающие пружины привода элек-
тродвигателем заводки. При по,мощи вибрографа записать по три виброграммы
на включение и отключение. Порядок определения скоростей по виброграмме
приведен на рис. 31.
Скорости движения подвижных стержней должны соответствовать данным
табл. 3.
Таблица 3
Номинальный ток отключения, кА Номинальный Скорость движения подвижных стержней, м/с
ток, А при включении, ) при не менее | отключении
630 и 1000 4 с' Л г.зкр £2*0,2.
20 1600 чо 2,1^0,4
31,5 630 и 1000 1600 4,0 4 4 4 £ 2,ЗД-0,4 i’gfCjJS Р 2,Мо.4
Если скорости не соответствуют норме, необходимо проверить регулировку
выключателя, а также отсутствие затираний подвижных элементов механизмов
и наличие смазки на трущихся поверхностях, или производить изменение натя-
жения отключающей пружины 21 (рис. 4) изменением размера 28 в преде-
лах ± 12 мм.
9.13. Электрическое сопротивление токопровода каждого полюса замеряет-
ся между верхними и нижними выводами без втычных контактов (см. рис. 26)
при помощи микроомметра с классом точности не ниже 3,5 на шкале 100 мкОм
пли методом сравнения с эталонным сопротивлением, или методом вольтметра-
амперметра класса точности не ниже 0,5.
16
Данные замера должны соответствовать табл. 4.
Таблица 4
Номинальный ток, А Норма мкОм, не более
630
1000
1600 25
9.14. Проверка работы блокировочных устройств.
9.14.1. Произвести заводку рабочих пружин привода рукояткой ручной за-
водки или посредством электродвигателя с редуктором. Убедиться, что при пол-
ной заводке при переходе вала кривошипа 41 (см. рис. Ю) через мертвую точ-
ку заводные собачки 45 и 46 вышли из зацепления с храповым колесом 43, а
цепь питания электродвигателя разорвана блок-контактами SQM.
9.14.2. Проверить невозможность включения привода при включенном вы-
ключателе и полностью заведенных рабочих пружинах, а также при отключен-
ном выключателе и неполностью заведенном приводе при воздействии на кноп-
ку ручного включения или от ключа управления.
9.14.3. Проверить работу противоразрядного устройства рабочих пружин
привода. При нажатии на педаль в отключенном положении выключателя ры-
чаг 1 (см. рис. 20) посредством кулачка 2 должен запирать кулачок включения
17 (см. рис. 10) прежде, чем эксцентрик 7 (см. рис. 20) сообщит движение ры-
чагу 81 (см. рис. 10).
Во включенном положении выключателя стержень 13 не может перемещать-
ся вверх, так как штифт 6 упирается в блокировку 3 и препятствует нажатию
педали и возможности вкатывания выключателя в ячейку.
9.14.4. Проверить работу механизма свободного расцепления при отключен-
ном выключателе, для чего следует надеть на первичный вал привода рычаг
ручного включения 1 (см. рис. 29), завести пружинный привод, повернуть рычаг
против часовой стрелки на угол 20° и подать команду на отключение.
Выключатель должен отключиться. Затем повторить проверку поворачивая
рычаг па 40, 60 п 80°. Выключатель должен отключаться из любого положе-
ния.
9.14.5. Проверить работу электрической блокировки (блокировочного реле)
против «прыгания», для чего необходимо завести включающие пружины при-
вода при включенном выключателе. Затем одновременно подать напряжение:
длительно -- на электромагнит включения и кратковременно — на электромаг-
нит отключения. При этом повторное включение выключателя не должно про-
исходить.
9.15. Проверка исправности действия механизмов.
9.15.1. Произвести проверку исправности действия механизмов в следующем
объеме:
а) 5 ... 6 операций включения и такое же количество операций отключения
j>pii минимальных напряжениях на зажимах катушек электромагнитов привода и
электродвигателя заводки (см. раздел 2) с одновременным контролем времени
заводки рабочих пружин привода, которое должно быть не более 15с;
17
6) 5... 6 операций включения й такое же количество операций отключений
при максимальных напряжениях па зажимах катушек электромагнитов привода
и электродвигателя заводки;
в) 5... 9 циклов «В—О» при номинальном напряжении на зажимах катушек
электромагнитов УАТ, УАУ, УАС и при токе срабатывания электромагнитов УАА,
равном I ном +10% (с подачей команды на отключение через контакты вы-
ключателя).
В процессе проверки все элементы выключателя должны работать четко,
без ложных срабатываний и отказов.
9.16. Характерные неисправности выключателя и методы их устранения при-
ведены в табл. 5.
Таблица 5
Наименование
неисправности и внеш- Вероятная Метод
нее проявление причина устранения
1. При подаче напряже- 1. Выключатель Включить выключатель
ния на электромагнит отключения операция отключения не проис- отключен посредством нажатия кнопки включения или дистанционно.
ходит 2. Имеется обрыв в це- пи электромагнита от- ключения Проверить цепь и устра- нить обрыв цепи
3. Нарушена работа пе- реключателя ПКУ-3 Проверить работу пере- ключателя ПКУ-3 и при необходимости устра- нить неисправность
4. Вышла из • строя ка- тушка электромагни- та отключения Заменить катушку
2. При подаче напряже- 1. Выключатель Отключить выключатель
ния на электромагнит Включения операция включения не происхо- дит включен посредством нажатия кнопки отключения или дистанционно
2. Не полностью заведе- ны рабочие пружины привода Дозавести рабочие пру- жины привода
3. Имеется обрыв в це- пи электромагнита включения Проверить цепь и устра- нить обрыв
4. Нарушена работа пе- реключателя ПКУ-3 Проверить работу пере- ключателя ПКУ-3, уст- ранить неисправность
5. Вышла из строя ка- тушка электромагни- та включения Заменить катушку
18
Продолжение табл. 5
Наименование неисправности и внеш- нее проявление Вероятная причина Метод устранения
3. Не работает электро- 1. Нарушена работа Проверить работу блок-
двигатель (мотор-ре- дуктор) заводки пру- жин привода блок-контактов 2. Неисправность цепи питания электродви- гателя контактов в соответствии с п.п. 4.6.1 и 4.6.4. Проверить цепь питания по схеме рис. 23.
10. Техническое обслуживание.
10.1. При эксплуатации следить, чтобы рабочее напряжение и ток нагрузки
выключателя не превышал величин, указанных в разделе 2.
10.2. Следить за уровнем масла в полюсах. Уровень масла не должен опус-
каться за пределы нижней черты маслоуказателя.
Ввиду того, что масло служит для гашения дуги и только частично изоли-
рует разрыв фазы, его можно использовать в почерневшем виде. Масло следует
заменить после выполнения суммарного числа включений и отключений номи-
нального тока отключения 12кА-18 операций или 20кА-10 операций, или 31,5кА-7
операций, а также если оно имеет пробивную прочность ниже-15 кВ, определяе-
мую по ГОСТ 6581-66.
10.3. В процессе эксплуатации периодически должны проводиться техничес-
кие осмотры и средний ремонт выключателей.
Технический осмотр выключателей должен проводиться один раз в год и
после отключения каждого короткого замыкания. Кроме того, не менее одного
раза в год должно быть специально проверено действие выключателя с приво-
дом, если за истекший период выключатель не производил операций включения
и отключения.
10.4. При техническом осмотре следует выполнить следующие проверки:
— произвести внешний осмотр выключателя и убедиться в отсутствии за-
грязнения его наружных частей, особенно изоляционных деталей;
— убедиться в отсутствии трещин па изоляционных деталях;
— убедиться в отсутствии выброса масла и следов течи через уплотнения в
полюсах;
— проверить уровень масла в полюсах;
— произвести внешний осмотр контактных соединений и убедиться в отсут-
ствии признаков чрезмерного перегрева подводящих шин (например, по цветам
побежалости).
10.5. При положительном результате указанных проверок выключатель мо-
жет оставаться в рабочем положении до следующего осмотра или среднего ре-
монта. В противном случае выключатель следует отключить, снять напряжение
с его выводов и, по мере надобности, выполнить следующие работы:
— произвести очистку выключателя, протереть изоляционные детали ве-
тошью, слегка смоченной спиртом, возобновить смазку на трущихся частях;
— долить или сменить масло в полюсах;
— подтянуть уплотнительные соединения или заменить уплотнительные про-
кладки;
19
— замерить электрическое сопротивление токопровода.
При обнаружении механических повреждений изоляции или перегрева по-
люсов выключатель должен быть отремонтирован.
10.6. Средний ремонт выключателя должен производиться не реже одного
раза в 4 года, а также после отключения токов, приведенных в и. l'0i.2.
10.7. Техничечкий осмотр и ремонт выключателей и привода производится с
соблюдением мер безопасности, указанных в разделе 6.
1’ 0.8. При среднем ремонте небходимо сначала произвести проверки в объе-
ме технического осмотра (п. 10.4), затем выполнить следующие работы;
а) установить выключатель в отключенное положение, отвинтить маслоспуск-
ные пробки 6 (рис. 4) и слить масло из полюсов.
Вывернуть стекла маслоуказателей 1 (рис. 5 и 6), на их место ввернуть спе-
циальный болт 3 (рис. 32) из комплекта ЗИП.
Вынуть розеточные контакты 15 (рис. 5), для чего вывернуть винты 16 и
токоведущие стержни 5. Вынуть дугогасительные камеры 13 (рис. 5 и 6). Вы-
нутые пз полюсов детали тщательно промыть трансформаторным маслом, про-
тереть и осмотреть;
б) если контакты ламелей 6 (рис. 8 и 9) и подвижных стержней 4 (рис. 5 и
6) и дугогасительные камеры 13 имеют несущественный износ (небольшие на-
плывы металла на рабочих поверхностях контактов, поверхностное обугливание
перегородок камер без увеличения сечения дутьевых каналов), то достаточно за-
чистить эти поверхности напильником или мелкой наждачной шкуркой, затем
промыть их в трансформаторном масле. В этом случае следующий средний ре-
монт должен производиться раньше срока, указанного в п. 10.6, в зависимости
от степени износа контактов и камер. Проверить работу толкателя 3 (рис. 8 и
9). При нажатии на него пальцем, он должен возвращаться в первоначальное
положение. Если контакты, камеры и толкатели сильно повреждены дугой (вы-
горание металлокерамики больше, чем указано на рис. 35, или наличие в ней
раковин или сквозных прожогов; повреждение медной части ламелей и стерж-
ней, увеличение размеров дутьевых каналов и центрального отверстия камеры
более чем на 3 мм по ширине или диаметру; размер толкателя по высоте менее
28 мм для выключателей на 1600 А и 26 мм для остальных исполнений), то они
должны быть заменены новыми из комплекта запасных частей;
в) при ремонте розеточного контакта (рис. 8 и 9) следить за тем, чтобы в
собранном контакте ламели 6 были установлены в обойме 7 без перекосов н
поджимались пружинами 5 к толкателю 3;
г) для снятия подвижных стержней 4 (рис. 5 и 6) необходимо отсоединить
фланцы 9 с цилиндрами 14 от корпуса механизмов полюсов 7, отсоединить стер-
жень от тяги 10, вынув соединительную ось;
д) собрать полюсы в последовательности, обратной разработке. При сборке
обеспечить полное прилегание фланцев 9 к корпусу механизма 7, втулок 22
(рис. 5 и 6) — к цилиндру.
В собранных полюсах проверить работу механизма;
ж) тщательно очистить все изоляционные части, маслоуказатели. Подтя-
нуть все крепления выключателя и, при необходимости, восстановить поврежден-
ную окраску;
з) проверить работу масляного буфера в соответствии с п. 8.3;
и) проверить регулировку выключателя, моменты, скоростные характеристи-
ки и электрические сопротивления токопровода полюсов в соответствии с
п.п. 9.6, ...9.13.
20
10.9. После совершения выключателем 2000 циклов операций включения и
отключения необходимо провести техническое обслуживание привода в соответ-
ствии с п. 8.1.
10.10. После совершения выключателем 3000 циклов операций включения и
отключения необходимо провести капитальный ремонт.
При капитальном ремонте необходимо:
— произвести полную разборку выключателя (кроме привода);
— промыть все детали от старой смазки и других загрязнений;
— проверить состояние всех деталей и узлов. Детали, имеющие значитель-
ный механический износ или повреждения, заменить новыми;
— при необходимости восстановить окраску;
— заменить подвижные стержни, камеры и ламели розеточных контактов из
комплекта запасных частей;
— разобрать масляный буфер, промыть его и залить индустриальным мас-
лом И-5А ГОСТ 20799-75, проверить работу буфера в соответствии с п. 8.3.
При сборке выключателя все трущиеся поверхности и резьбовые соединения
смазать тонким слоем смазки.
Выключатель регулируется в полном объеме в соответствии с разделом 9 с
соблюдением правил техники безопасности, изложенных в разделе 6.
10.11. Механический ресурс выключателя до капитального ремонта — 3000
операций «ВО», срок службы — 25 лет.
10.12. Все сведения о неисправностях, обнаруженных во время работы вы-
ключателя, а также результаты технических осмотров следует заносить в специ-
альный журнал, находящийся при распределительном устройстве.
В указанный журнал заносятся все отключения токов короткого замыкания
и количество операций в номинальных режимах между каждым ремонтом вы-
ключателя.
И. Правила хранения и транспортирования.
11.1. Условия транспортирования выключателей в части воздействия клима-
тических факторов внешней среды:
— верхнее и нижнее значение температуры воздуха соответственно равны
плюс 50°С и минус 50°С;
— среднемесячное значение относительной влажности 80 % при 20°С;
— верхнее значение относительной влажности 100 % при 25°С и при более
низких температурах, с конденсацией влаги.
11.2. Выключатели транспортируются в вертикальном положении. При тран-
спортировании и погрузочно-разгрузочных работах выключатели запрещается
кантовать и подвергать резким толчкам и ударам. Для подъема и перемещения
использовать только специально предназначенные для этого ушки, установленные
на фасадной перегородке (рис. 36); использовать для этой цели контактные вы-
годы полюсов запрещается.
11.3. Выключатели должны храниться в помещениях с естественной венти-
ляцией, где колебания температуры и влажности воздуха существенно меньше,
чем на открытом воздухе (например, каменные, бетонные, металлические с теп-
лоизоляцией и другие хранилища), в условиях, исключающих механические по-
вреждения.
21
11.4. Условия хранения выключателей в части воздействия климатических
факторов внешней среды:
— верхнее и нижнее значечние температуры воздуха соответственно равны
плюс 40°С и минус 50°С;
— среднемесячное значение относительной влажности 80 % при 20°С;
— верхнее значение относительной влажности 89 % при 25°С и более низ-
ких температурах, без конденсации влаги.
11.5. Выключатели должны храниться в заводской упаковке. Выключатели
распаковывать осторожно, чтобы не повредить изоляционные детали и другие
его части. После снятия упаковки осмотреть выключатели снаружи, убедиться,
что нет повреждений и следов коррозии. Проверить комплектность согласно пас-
порту.
11.6. Консервация выключателей рассчитана на срок хранения — 1 год.
11.7. Условия транспортирования и хранения ЗИП должны соответствовать
условиям транспортирования и хранения выключателей.
Срок хранения ЗИП — 2 года.
Приложение 1
КОМПЛЕКТ ПОСТАВКИ ВЫКЛЮЧАТЕЛЕЙ СЕРИИ ВК-Ю
1. Выключатель, шт. 1.
2. Техническое описание и инструкция по эксплуатации на 5 и менее вы-
ключателей, поставляемых в один адрес, экз. 1.
3. Паспорт, экз. 1.
4. Ведомость ЗИП и ЗИП в объеме, оговоренном в приложении 2, на 5 и
менее выключателей, поставляемых в один адрес, компл. 1.
22
Приложение 2
ЗАПАСНЫЕ ЧАСТИ И ПРИНАДЛЕЖНОСТИ
К ВЫКЛЮЧАТЕЛЯМ СЕРИИ ВК-Ю
Наименование Обозначение Номинальн. ток выклю- чателя, А К-во Примечание:
Запасные части
1. Камера 5KA.740.041 630 и 1000 3 рнс. 7
5KA.74O.O41-01 16(00 3 рис. 7
2. Стержень 5КА.540.039 630 И 10С0 3 поз. 4, рис. 5
5 КА.540.039-01 1600 3 поз. 4, рис. 6
3. Ламель 5KA.572.010 630 27 поз. 6, рис. 8
5KA.572.0il 0-01 1000 27 поз. 6, рис. 8
5КА.572.0Ю-04 160Э 33 поз. 6, рис. 9
4. Прокладка 8КА.371.063 3 поз. 8, рис. 5 и
рис. 6.
5. Прокладка 8 КА 371 089 3 поз. 17, рис. 5
и рис. 6
6 Прокладка 8КА 371 091 3 поз. 23, рис. 5
7. Прокладка 8КА 371 092 3 поз. 5, рис. 4
8. Прокладка 8КА 371 094 3 поз. 1 рис. 6
9. Пружина 8КА 281 291* 3 поз. 2, рис. 8, 9
8КА 281 336** 630 3 поз. 2, рис. 8
10. Пружина 8КА 285 016 6 поз. 5, рис. 8, 9
11. Толкатель 8КА 235 081** 630 И 1000 3 поз. 3, рис. 8
8КА 235.081-01*** 630 И 1000 3 поз. 3, рис. 8
8КА 235 082** 1600 3 поз. 3, рис. 9
8КА 235.082-101*** 1600 3 поз. 3, рис. 9
12. Указатель 8КА 441 032 3 поз. 1, рис. 5, 6
Принадлежности
13. Болт 8КА 925 013 1 поз. 3, рис. 32
14. Рукоятка 5КА 253 023 1 поз. 6, рис. 29
15. Рычаг 5 КА 231 210 1 поз. 1, рис. 29
*) кроме 630 на 20 кА
**) только на 20 кА
***) только на 31,5 кА
Приложение 3
ЗАПАСНЫЕ ЧАСТИ К ВЫКЛЮЧАТЕЛЯМ СЕРИИ ВК-1О,
ПОСТАВЛЯЕМЫЕ ПО ОТДЕЛЬНЫМ ЗАКАЗАМ
Наименование Обозначение Номинальн. ток выклю- чателя, А К-во на 1 выкл. Примечание
1. Камера 5KA.74O.041- 630 и 1000 3 рис. 7
-01 1600 3 рис. 7
2. Катушка 5КА.520.069* 2 поз. 1, рис. 16
и 17
3. Контакт 5КА 551 083 6 поз. 20, рис. 5
поз. 17, рис. 6
4. Ламель 5КА 572 010 630 27 поз. 6, рис. 8
-01 1000 27 поз. 6, рис. 8
-01 1603 33 поз. 6, рис. 9
5. Обойма 8КА 147 ОН 630 и 1000 3 поз. 7, рис. 8
8КА 147 012 160:0 3 поз. 7, рис. 9
6. Прокладка 8КА 371 053 3 поз. 8, рис. 5 и 6
7. Прокладка 8КА 371 094 6 поз. 11а, рис. 5 иб
поз. 11, рис. 8 и 9
8. Прокладка 8КА 371 089 поз. 17, рис. 4, 5, 6
9. Прокладка 8КА 371 091 6 поз. 23, рис. 5 и 6
10. Прокладка 8КА 371 092 3 поз. 5, рис. 4
11. Пружина 8КА 285 016 бза и woo 27
1600 33 поз. 5, рис. 8, 9
12. Стержень 5КА 540 039 630 и 1-000 3 поз. 4, рис. 5
5КА 540- 039-01 1600 3 поз. 4, рис. 6
13. Толкатель 8КА 235 081** 630 и 1'000 3 поз. 3, рис. 8
8КА 235 081-01*** 630 И РООО 3 поз. 3, рис. 8
8КА 235 082** 1600 3 поз. 3, рис. 9
8КА 235 082-01*** 1600 3 поз. 3, рис. 9
14. Тяга 8КА 234 181 3 поз. 10, рис. 5 и 6
15. Указатель 8КА 441 032 3 поз. 1, рис. 5 и 6
16. Цилиндр 8КА 770 095 630 И юоо 3 поз. 4, рис. 8
8КА 770 097 1600 3 поз. 4, рис. 9
17. Пружина 8КА281 291** 3 поз. 2, рис. 8, 9
8КА 281 336** 630 3 поз. 2, рис. 8
18. Перегородка 8 КА 742 099 630 И 1'000 18 поз. 5, рис. 7
-01 1600 18
*) кроме 630 на 20 кА
**) только на 20 кА
***) только на 31,5 кА
24
Приложение 4
ПЕРЕЧЕНЬ СТАНДАРТНОГО ИНСТРУМЕНТА И МАТЕРИАЛОВ
ДЛЯ ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
I- Ключи гаечные двухсторонние: 5,7-7; 7,8; 8-10; 12-14; 17-19; 22-24; 32-36;
24-27; 41-46; ГОСТ 10112-80.
2. Ключи 7812-0374; 7812-8375; 7812-0378; 7812-0379; ГОСТ 11737-74.
3. Сменные головки 14 ГОСТ 3329-75.
4. Линейка 1 — эдо ГОСТ 427-75.
5. Штангенциркуль ШЦ-1-125-0,10 ГОСТ 166-89.
6. Плоскогубцы 7814-0084 ГОСТ 7236-73.
7. Напильник 2820-0020 ГОСТ 1465-80.
8. Отвертка 78104)310 ГОСТ 17199-71.
9. Кернер 7843-0039; 7843-0040; 7843-0041; 7843-0042; ГОСТ 7213-72.
10'. Молоток 7850-01102 ГОСТ 2310-77.
11. Набор грузов на 30 кг.
12. Динамометр до 980 Н (100 кг) с ценой деления не более 9,8 Н (1,0 кг)
ГОСТ 13837-79.
13. Микрометр до 100 мкОм тип Ф415 с классом точности не ниже 1,5-4,01.
14. Секундомер механический типа С-1-2А с ценой деления 0,1-600 ГОСТ 5072-79.
15. Лампы сигнальные типа ЛС-53 на 12 В ТУ 16-535.417-75Е.
16. Мегомметр на 500 В, класс точности не ниже 1,5 ГОСТ 8038-60.
ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ
1. Бензин марки БР-1 «Галоша» ГОСТ 443-76.
2. Спирт этиловый технический ГОСТ 17299-78.
3. Уайт-спирт ГОСТ 3134-78.
4. Смазка ОКВ-122-7 ГОСТ 18179-72 (для привода), ЦИАТИМ-221 ГОСТ 9433-
60 (ЦИАТИМ-203 ГОСТ 8773-73).
5. Шкурка шлифовальная на бумажной основе ГОСТ 6466-82.
6. Ветошь обтирочная (сортированная) ГОСТ 5354-79.
*) Исполнение в соответствии с исполнением привода (по пункту 2-12).
25
254
229
640
555*2
оитные , установочные и присоединительные размеры
гй серии ВК~ Ю на номинальные токи.
'О /д fl о. ног-) - 2d к/\ /
2-пластина 5~ привод пружинный • 4 -полюс; Зтере^ородк.
-ытепсельныи разъем
626
5бдА
6штыэеб&Збп // d
О с. 2 Зодрро/т&р ус/лашбоинъ/е. /убуросоедс/у/ил77е/1Ьб/б/е
мерб/ &//6J/^w/?7e/e2 сере/с/ 360/0 зо /уоминалмб/ез
юш 630/0003 (/о.ш,2. 3<3] и ноуусунолбльЗ
по хг 7600 3.
Юнобо неге/-^солоно7 З-л/ХУбод
перегороди доясосЗар 6- си/тгелсе/ь^/с/ разъев, /
зол яциоуунб/д
Рис. 3. Га^ри/т^о-ус/туа/лобо^о/еи/урисосбс/^и/тлель/ло/с
размерь/ /руо/синл/сж? //рибода
1~/<рй/сол.сг корпус прабаба;
з-аллалока кре/тлекия лрибоба; Р-бамл;
3-бал при боба;
О-бал лрибоили/ла;
7- бал oe/>6uwo/a;
8-бал руо/лзи ^абоблса.
Зии
Раед/ 0с//оба/-/с/е
; ^-^<7///77<zA/77 аааелхапхиуиа; О-рсх/хсх-^-лсиесо; ^-/тромс/дла;
у nxc/iocxycnacno о/ пберс/пар, 7~ лсрпрс /хпаес/хпа пау/хособ
всма прадеда; £?-прадед; /О- с/поапа; /Одам/л; /О-ро/уае /рехалазле
7/хскр TJ-nvpjaj /д треерегр/лируе/уая; 7S~Oppnep aac/ipne/cp
7ехаааз/га; /д-рлло/ллелсхе; 7<$-рыуае асха/газпа ааррапао/а; ХР-а/адхр
пар; РО- псдахаппап; прупсана о/ппХАеасхгедрсхр- <ОР-<ддх/77.
Вид
/5
15
П0/1 ЮС
10
но номина/ьчые токи650и ЮООн
Югпек/юмаслоуказогпе/Я; 2- ст ерж ен
яКОНЬ поиЬижмый; 5~ Стержень on ок о-
&&&£&£
15
11а
/4
изоляционная; 11'Одouhci51q~рплсгпнение; '/д-цилиндр распорный;
15гКС1меро ду^орисигг/еиимаЯ'^-цилиндр., 15-конго акт р озегп очный
16 - ^инт; 77-упоогпнени е • 18 Шайо а; 20- опт акт Стычной
2i~ дойка 22- бтиккс, 2д~~ ййлогпнсние.
22
./9
/8
fO
J6
20 15
2!
25 .
/3_
/2
Рис. 6 По/ihjc
мх/юминалбное ^7<ж/ 63Q /Ш7/7
(Io.hjm га? /б'<ш
/ - сге^/^ас^^з^/77^, <2- С/яе/м^мь
МЛХХ/УОЗ/-^;
"]Г //-^^>7.Л‘
Ж -tf/wavMM/г; /£г^г///ф/же/г^^
/З л^Т/л/ф;
/3-/сш7О<7' /З-ЗЗттл; /Х-^/ллмлт/г:'
/8-u/awa; /Умажут 'ёо-хж/аш? бжуя/ш;
2/- 2С2йка ‘ 22- 0/7W&2 -23- 2/Ш/77ММ/7
t f
Рис. 7. Лазера дугоеассг/туслоксгя
/- кольцо; <В~ ицсли <Эу/77бебыс; <5~Кс7/^сгл6^/77с^кал&^^л
4 втулка лол/с/с^ая , /ыс/ял/л/ь/е.
Рис. РЛ0НО7ОС777розелтн&с
но номинальное гояибЗО.ММ
'(7о. ном. 20кА)
7-О-ЮриК; 2~ poyyCC/Htr
З-толма/пе/Ь-А- ЦС/ЛС/НС^О;
S -лрржмнО/3 - л о мел б/
7- odod/ма, (Р- оснобоние.
д~ лоплобом со стержнем (//газотел я, /О-т/х/Га;. с/нрллстнение
/Р' /сржтса /3 -бороммоУР- /ofа лам
Рис. 9Контакт розеточный
НО номинальные токи 630 и ЮООА
(I о.ном.31.5кА)и номинальный
гпок /6ООА
1 Юарик; 2- Пру*'UHOt
3- глолкагпель ^-цалиндр-
3 лрздгкина• 6-л опель'
У- одой мег, 8- основание -
42- крышка- /5 - b ор онко- /4 - клапан.
Рис /О. Прибод пруэчсинне/а подЗе 'нос?
/-бал прибода; 2~диск; 3-ПЛасчпина;б-пружсина':
5-рь/чаер-бал лербичне/б/ ,7-диск: 8-рь/ча<р> 9-улср,
/О~кнолка бел/оиенсу 77-зажи/чь/ клеиннь/е^ XK-лулиал
/3-с/ленки, 77ч- шчпифпг /S-зиа/сл л а бключения,
/6-лружи на,/7-кулачок, /З'электронаеничп бкл лечения^
79~/роншчпеин; бо-екоба; д/рочик; 22-заи/елка блоксфулощая
25~лружина24-лронштебн:2б-ре/чаг^ 86-бинт;27- стенка:
63-рычау29-улюр, ЗО-собачка, 3/-держа/пель: 32~/покаj
ззрь/чаг; 34- шбеллер; з5-/ринилшиф б б -ре/у 37- стенка,
З&юдшионит 39-шайба с/па/юриия, 46-туеа^47-бал /рабоши
7/2-переключа/лело /7Куз бз-храпобое колеса- 64-кулаку
4б-собачка: 4б-собачка^67-держа л пелобд-шбеллер^
49-бант' ЗО-шааба^ 67- бал ручноа забодла^ бд-олек/про
дбиеатело с редукспорок бЗ-кружика; б6~ лро/лш/оеаа;
66-с^ооеа; Зб-сиаада ек?о/хрк&у; 67-с/ооаксл; 66~блал
РОнтакто/ S/7/7; бР-ро/чае^бд-лружакадд^жа/т^о; 67-рь/чс
62-узел дооолнатсло/чоа хружалчь/ бкл/очепоу бЗ-дусрер:б7-п
ти/ча' бб-качус; 66-ба///о;67-еаака: 66~ /чапраблу/оицая}
69-ро/чае забодка^ 7О-/чехахазчч сбодбд/чоео расуехле/чсуу
77-шток > 72~рача2} 73~диск; 76-пруикал/о/ блллочелчая;
7бталеу\ 76-ро/чаг; 77-пружина; ТЗ^шлпок; 79- /7ерелл/о~
чапчело 77ХУЗ± дО-элек/кро/чаелчат отключения //езабисиля.
патанауЗб-р/сччае иткллоче/чир 82-упоруЗЗ-ро/чае;
84 -по/чтажпробобка; 8б-зле^пропаелчалп о/оклю че/чихм
8/3 -кнопка онкл/оче/чиу 87-рычае} 88 ~ролак} 89- подииип/-.
96-осо, 97-осо \ 92-осо, 93~длокреле /покобслл олекаропк/ча.
— положение прибода с незабеденно/на /ружинанср
---положение бала крибошичи с зибсденнь/па пружине
Рис. ft Харм
а) бъ/мююгяелб о/яыхи/ец /гружи//# ме 3<76edew
3] бумючотеАб o^^/wep яружгм/ забеде//ы
6)6^/€W/77^ бмюуец пррт^/б/ ^е зобеде//ы
г)быш)</с7л/7е/б бы/ецвц spyw/w ^ЗеЗет/б/ ।
г
хтриь/е положения пеханизна бхлночения
1бил пербииныбг 2-рыиаг^ 5 ~бсм нрибош/псо
ббал прибодр 5-пружинен б пеханизн сбобобногех расце/менир
Ч-ры/иг; в- рбюг зобобхи Р-шхпол: бусрери.
&/с. /2. /Ж±/5
2- fa///??,
У- 6 -/^уЖг///&7 7~/У&&?7г/К
в-Л&г/ткхх/п
Рис f5 By (pep
1-шерар 2.-стенка; 3-полукольцо; 4-кольцо;
5-пружина; б-ётил/ир 7-цилан^}; <3- поршень;
9-крошка; 7д- кольцо норшнебоп
а- отверстие для ёь/хода б&здуха аз днере/хх
5- mSepcrnue для ёхода Зоздуха 6 дудоер
Рис/4 Усггрэйстбо Uaupofau быоаеная
f-бал приводе, гржаг, з - защелка блокирующая,
4 пружмр и-ось- ерроми^ 8 Aopni/c /7О(4тг7А^а^зс/ще^6ббт.
--------шше зацжи Я/жрумщеб рои
разо/юлиробамуои защ&ме 6/ж*/е/шя
----- Л(жже/ше оищеми д/гохаррощси /уои
зс/д/обс/робиииод зощемб S^meuup
Ънпшхм;-^ Ьюшим/-?/ faymz-zi
-// (о^уоисЛ£^у ~б
.га//лмр-$ fox@ow>:*-£ 'шмшлу-д '^пж^с/и-д
ГМ/сдл////77-^ '*7W/>a@ddO-£ '&£W7?g -g
12
73
Puc .t6.J/iexmpo^Q2//^?7. дштения.
л катушха; 2-&Ш; з~серд&///щ 4~и//тш(рт;
5-лржма; 6-ишимя; Ч-хаюдка; в-бия/т?;
9~ /^аг^и/попробод; Ю- ft- и//Ж; 12- гдшр
1ъ-/масти/1а; /4-хаюдха.
о»
Рис. 18. 5лox-реле токобь/х электронагнитоб
1- собачка- 2-ось, б-слаба; 2-гадка;
S-болт; 6-гадка; 7-хотроолтс, 8-хатуа/ха,
9-сердечник, Ю-иагпитопробод; ff-xow&xf;
/2- холодка в~гальза; /4-а/о?ок, /5-лружиаа,
16 пружина; /7-со8аака
Рис. 19. Ус/тю/чобка блока реле тс
/-рычаг о/лкл/очо-к/ф; <?- бал; 3 -рычаг; 9- с
7- /у^ысал/а; б- прс/акал/а; £~собачка.
А-А
блока реле
токоб&х элел/трошенихгюб
/Л; 5-/>z?/V6z< содачхсг 5~рь/чае-,
-9 ~ содачла.
Ус/ТЮноРха сч&пчи/са
7 - рычаг ~ Заысам-, З-лроиачлсйл^-аррысал/а, 3~направляюща^
6- /ронсилпеи/ч 7- гпчга; <3~ сче/пчам.
---------Зхлчэче/-л-юе ло/\оыгс/-/ие
Рис. 21
Рис 22 Узел до/?о/!Ш71еш/ой /рухи/ш ёмючетя
/'Л/фщщ 2 ^грабля^яя- згысбха;
4 СЛОбц 5 &пужу 6 -ОС6/ 7 рбкаг З&бо&Ш.
/3
Схема электрическая соединений выключателя с пружинным приводом
кт
н
Унс
ft f$
XPf
XP2/Z,
XPf/%
/32,
зз .зз">
сЯ-
А
Дв-о
5^-0
Л-о
7^-0
7^0
-Л^
80 ~
JL
30
29
liC XPf/2.
ff SQM у ^P/A
----75—1 W*
Q „ wt ' xpf/fa
56J 27 И 1OJQ\
U W?
ym xpi/13
43-
54
51
SL
52
53
31
33
4. о
«
о
ист
Xpf/ll SQM
7ZX?O /±
XPfp
J7p
ХР2
SQM
J^_U______ft
SQM u
.32 ____
T9
3 дйМ 24
>р0а
xp//74r4>Jr\Lc
K8S
KBS
KBS
контактами 5 и
Допускается устанавливать перемычку между
26 при питании электромагнита отключения от предварительно заря-
женных конденсаторовt длина импульса при этом должна быть неболее 0,08с.
Овална- чение Наименование Приме- 'чание
YffC Электоомагнит включения
YHT Злектоамагнит отключения
Y8V Электромагнит отключения нелаби- синого питания по за- кали
квз реле£^^^ки от пабторного
М Электоодбигатель
№,ХР2 Штепсельный разъем
а блох-контакты положения выключателя
SQM Блок-контакты положения привода.
XT Клеммные зажимы
ХМ Электромагнит отключения иля схем с дешцнтироЗанием полакали 2и/т
Диаграмма работы контактов G и
ХР2//^ 43 47 уР2//±
48 49
ХРД15, 5Q
52
54
53 jK№
55 уДго
Положение а 3QM
выклю- чателя Привода <м < ^0 **? 1 /г- 521 ч> » о 125 -571 <о 1 6Г-2Г1 1 5 1 146-471 о> 1 «о -> § Г» <м <о •о <о 1 50 OI 1 S 1
отключен не заведен X X X X X X X X
заведен \ / X X X X X X 1
включен незаведен у X /\ X X _ X X
заведен X р\ у X X X X -
X - контакты замкнуть/.
Положение элементов схемы соотбетынбует незаведен-
ному приводу а отключенному бь/ключателю. ? р> $
Рис. 24. Рехсишзм свободляг# расце/?лелш&
1-штох бчсрера; 2-ЛУлачог; J-/nszctp- -рычаг; б ~ яруясима;
7~ рычаг; 8-пластид 9-рычаг; /О-бал- 7/<2портизагг?ор; /2-расчес;
15-болт. ' ' .
мехаяизя сложен при. ошюченном
ПОЛОЖёнии &&WQ</Q/77e4£.
/чеханазп„OfO/чан ,1рр>а от^лнач&луолг
оолоЖ&аш &/лглло</а7^елр
Pac.<P5<5c/gbep /чс/с/янь/Р/
f - пружина; <2-пори/ен&; 3~нанже/ла- 4~ шаида сГ- КОЛЬЦО
6~ с/пакан.
>o/ce/vc
Рснгладут?
Рис. PS Sxw</aou ло/у/пих/ту />озе/туиуииеи Апила
7- ХОЛ ГУО К j X? - /У^уЖСШ^ <J ~ ЛО/У/Т/С/А-СГУ-
4-кольца.
с.Р7 Cxc/^ct c)/i<j &/7рес?елеА'и<2 ^x/^cS/>c/vc/y/7oc/77u
/исслиия Руго^исс// т?е/^СА/с/х ли///7/с/л//ю&'.
Рис.23. Определение бмючиюшеео иудерм;иди/ои;еео
нонил под на Залу луелиниомов люлнхоЗ
1 - бал пеланизаа-, 2-осо; З-р&ча? ручлаео бллларсл/аа^
4-£юлггс б-сааиоа.
Рис. 29 Ореаны неолеуа/пибноео у/урсадлеиия /зриЗидос?
1-рычаг ручного б/ыочснаау?- /уысша, ^-оол/п)б-бс//1^-си/ерже//<з>
6- съемная рулоя^^р-улаза/пела бмл/оченноеиа о/77лиюченноео
полозменаяр-лнолка блл/ичемая; 9-ляолла o/n/atpaae/vay/O-pTecka/ia.
Р~/1олоэксние с алы а лал/таблеыос браа/е/лс/я.
Рас. 50 Рстанорка сектора для занера сксроскпеи
Рас. 5/ 0/7/хОс/1С//ае слсрос/^еО /70 .
Рис32 Способ разборка полюса бб/хлюча/пеля
f '- полюсу 2- кру/тюк, <3- спецс/юль/ю/и оол/т>
Рис. 33. Определенное рснзс/ерс/ бс/xodc/ поПёиою-
пою скоеро/спя UJ Прсоеасс/юелонои лосувро/
(ООдЮУ dogoi/odx-'s -'vwiopoo-/-
'ЫОЭЭУОУ MQ(?OUOC/x n
тюжядоэ бржэы vcfoc&t
Рис.. 36. Эскиз С/'пропления бс/ключа/жли
К бй/к/жчагпель У £ - слроль/.
