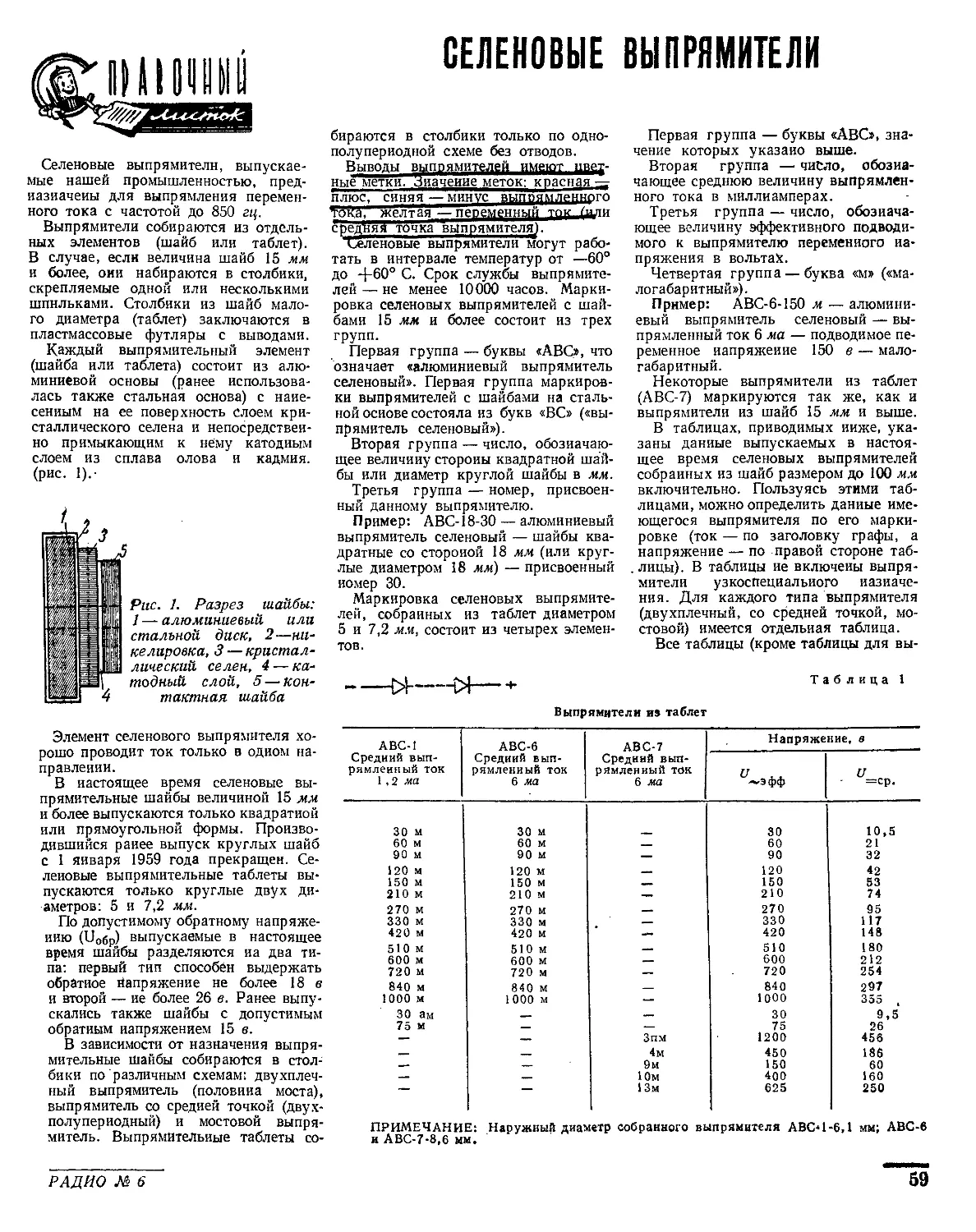

Селеновые выпрямители, выпускае-
мые нашей промышленностью, пред-
назначены для выпрямления перемен-
ного тока с частотой до 850 гц.
Выпрямители собираются из отдель-
ных элементов (шайб или таблет).
В случае, если величина шайб 15 мм
и более, они набираются в столбики,
скрепляемые одной или несколькими
шпильками. Столбики из шайб мало-
го диаметра (таблет) заключаются в
пластмассовые футляры с выводами.
Каждый выпрямительный элемент
(шайба или таблета) состоит из алю-
миниевой основы (ранее использова-
лась также стальная основа) с нане-
сенным на ее поверхность слоем кри-
сталлического селена и непосредствен-
но примыкающим к нему катодным
слоем из сплава олова и кадмия,
(рис. 1).-
Рис. 1. Разрез шайбы:
1 — алюминиевый, или
стальной диск, 2 —ни-
келировка, 3 — кристал-
лический селен, 4 — ка-
тодный слой, 5 — кон-
тактная шайба
Элемент селенового выпрямителя хо-
рошо проводит ток только в одном на-
правлении.
В настоящее время селеновые вы-
прямительные шайбы величиной 15 мм
и более выпускаются только квадратной
или прямоугольной формы. Произво-
дившийся ранее выпуск круглых шайб
с 1 января 1959 года прекращен. Се-
леновые выпрямительные таблеты вы-
пускаются только круглые двух ди-
аметров: 5 и 7,2 мм.
По допустимому обратному напряже-
нию (U06p) выпускаемые в настоящее
время шайбы разделяются на два ти-
па: первый тип способен выдержать
обратное йапряжение не более 18 в
и второй — не более 26 в. Ранее выпу-
скались также шайбы с допустимым
обратным напряжением 15 в.
В зависимости от назначения выпря-
мительные шайбы собираются в стол-
бики по различным схемам: двухплеч-
ный выпрямитель (половина моста),
выпрямитель со средней точкой (двух-
полупериодный) и мостовой выпря-
митель. Выпрямительные таблеты со-
СЕЛЕНОВЫЕ ВЫПРЯМИТЕЛИ
бираются в столбики только по одно-
полупериодной схеме без отводов.
Выводы выпрямителей имеют цвет-
ные метки. Значение меток: красная
плюс, синяя — минус выпрямленного
фока, желтая — переменный ток 7и_пи
средняя точка выпрямителя).
Селеновые выпрямители могут рабо-
тать в интервале температур от —60°
до -ф60° С. Срок службы выпрямите-
лей — не менее 10000 часов. Марки-
ровка селеновых выпрямителей с шай-
бами 15 мм и более состоит из трех
групп.
Первая группа — буквы «АВС», что
означает «алюминиевый выпрямитель
селеновый». Первая группа маркиров-
ки выпрямителей с шайбами на сталь-
ной основе состояла из букв «ВС» («вы-
прямитель селеновый»).
Вторая группа — число, обозначаю-
щее величину стороны квадратной шай-
бы или диаметр круглой шайбы в мм.
Третья группа — номер, присвоен-
ный данному выпрямителю.
Пример: АВС-18-30 — алюминиевый
выпрямитель селеновый — шайбы ква-
дратные со стороной 18 мм (или круг-
лые диаметром 18 мм) — присвоенный
номер 30.
Маркировка селеновых выпрямите-
лей, собранных из таблет диаметром
5 и 7,2 мм, состоит из четырех элемен-
тов.
Выпрямители из таблет
АВС-1 Средний вып- рямленный ток 1,2 ма АВС-6 Средний вып- рямленный ток 6 ма АВС-7 Средний вып- рямленный ток 6 ма Напряжение, в
U . . ~эфф и =ср.
30 м 30 м 30 10,5
60 м 60 м __ 60 21
90 м 90 м 90 32
120 м 120 м 120 42
150 м 150 м 150 53
210 м 210 м 210 74
270 м 270 м 270 95
330 м 330 м 330 117
420 м 420 м 420 148
510 м 510 м 510 180
600 м 600 м 600 212
720 м 720 м — 720 254
840 м 840 м 840 297
1000 м 1000 м — 1000 355 ,
30 Эм 30 9,5
75 м 75 26
— — Зпм 1200 456
— 4м 450 186
9м 150 60
__ Юм 400 160
— — 13м 625 250
ПРИМЕЧАНИЕ: Наружный диаметр собранного выпрямителя АВС-1-6,1 мм; АВС-6
и АВС-7-8,6 мм.
Первая группа — буквы «АВС», зна-
чение которых указано выше.
Вторая группа — число, обозна-
чающее среднюю величину выпрямлен-
ного тока в миллиамперах.
Третья группа — число, обознача-
ющее величину эффективного подводи-
мого к выпрямителю переменного на-
пряжения в вольтах.
Четвертая группа — буква «м» («ма-
логабаритный»).
Пример: АВС-6-150 м — алюмини-
евый выпрямитель селеновый — вы-
прямленный ток 6 ма — подводимое пе-
ременное напряжение 150 в — мало-
габаритный.
Некоторые выпрямители из таблет
(АВС-7) маркируются так же, как и
выпрямители из шайб 15 мм и выше.
В таблицах, приводимых ниже, ука-
заны данные выпускаемых в настоя-
щее время селеновых выпрямителей
собранных из шайб размером до 100 мм
включительно. Пользуясь этими таб-
лицами, можно определить данные име-
ющегося выпрямителя по его марки-
ровке (ток — по заголовку графы, а
напряжение — по правой стороне таб-
. лицы). В таблицы не включены выпря-
мители узкоспециального назначе-
ния. Для каждого типа выпрямителя
(двухплечный, со средней точкой, мо-
стовой) имеется отдельная таблица.
Все таблицы (кроме таблицы для вы-
Таблица 1
РАДИО № 6
59
1
Табл и ц а 2
Двухчленные выпрямители (половина моста)
Выпрямители с квадратны- ми шайбами АВС-15 АВС-22 АВС-30 АВС-40 АВС-60 АВС-75 АВС-90 АВС-100 Количество шайб в выпря- мителе Напряжение
Выпрямители с круглыми шайбами АВС-18 АВС-25 АВС-35 , АВС-45 — — — — в пле- че всего эфф. в ср. в
Средний вып- рямленный ток, а 0,04 0,075 0,15 - 0,3 0,6 1,2 1,5- 2,0
65 48 53 136 8 10 11 33 1 2 30 10
66 19 61 142 10 12 13 35 2 4 60 21
67 58 63 144 12 14 15 37 3 6 90 31
69 49 66 83 14 16 17 39 4 8 120 42
56 17 22 147 16 18 19 41 5 10 150 52
70 50 68 150 18 20 21 43 6 12 180 63
72 61 70 152 20 22 23 45 7 14 210 73
57 25 72 137 22 24 25 . 47 8 16 240 84
58 20 19 138 23 26 27 49 9 18 270 94
75 18 76 156 24 28 29 50 Ю 20 300 105
59 65 54 139 25 30 31 52 И 22 330 115
46 53 80 159 27 32 33 54 12 24 360 126
78 66 82 160 28 34 — 13 26 390 136
80 52 84 162 29 36 — 14 28 420 147
82 68 87 164 31 — — 15 30 450 157
84 70 88 120 33 16 32 480 168
19 55 58 140 7 9 10 32 1 2 36 13
18 56 60 125 9 И 12 34 2 4 72 . 27
Третья 30 57 62 84 И 13 14 36 3 6 108 40
группа 68 7 65 126 13 15 16 38 4 8 144 54
обозначения 27 59 28 79 15 17 18 40 5 10 180 67
60 4 12 149 17 19 20 42 6 12 216 81
71 60 15 61 19 21 22 44 7 1 4 252 94
73 5 13 154 21 23 24 46 8 16 288 108
74 62 74 82 3 25 26 48 9 18 324 121
26 63 16 80 1 27 28 1 Ю 20 360 135
76 64 78 65 4 29 30 51 И 22 396 148
52 21 29 74 26 31 32 53 12 24 432 162
77 15 21 77 5 33 -<-» 13 26 468 175
79 67 56 161 6 35 14 28 ’ 504 189
81 54 86 67 30 W 15 30 540 202
83 41 57 73 32 W __ 16 32 576 216
300 300 300 300 300 300 Зоо 300 1 2 52 19
301 301 301 301 301 301 301 301 2 4 104 39
302 3 02 302 302 302 302 302 302 3 6 156 58
303 303 303 303 303 303 303 Зоз 4 8 208 78
304 304 304 304 304 304 S04 • 304 5 10 260 97
3 05 305 305 305 305 305 305 305 G 12 312 117
306 306 306 306 306 306 306 306 8 16 416 156
307 307 307 307 307 307 307 307 ю 20 520 195
308 308 308 308 308 308 308 308 12 24 624 234
309 309 309 309 309 309 — 14 28 728 273
310 310 310 310 310 — —• — 16 32 832 312
Выпрямители со средней точкой
Таблица 3
Выпрямители с квадратны- ми шайбами АВС-15 АВС-22 АВС-30 АВС-40 АВС-60 АВС-75 АВС-9 0 АВС-100 Количество шайб Напряжение
Выпрямители с круглыми шайбами АВС-18 АВС-25 АВС-35 АВС-45 — — — в пле« всего и=
Средний выпрямлен- ный ток, а 0,075 0,15 0,3 0,6 1 ,2 2,4 3,0 4,0 че эфф. в ср. в
Третья группа обозначения 51 85 311 35 71 311 43 90 311 122 167 311 35 34 311 38 37 310 69 68 309 90 89 311 1 1 1 2 2 2 15 18 26 5 6 10
прямителей из таблет) имеют графы,
в заголовке которых указаны первые
две группы маркировки выпрямителя
и среднее значение тока для этого вы-
прямителя в амперах.В графе указана
третья группа маркировки выпрями-
теля. С правой стороны таблицы против
каждой строки указаны количество
шайб в выпрямителе, подводимое к нему
GO
РАДИО № б
Таблипа 4
Выпрямители по мостовой схеме
Выпрямители с квадратны- ми шайбами АВС-15 АВС-22 АВС-30 АВС-40 АВС-60 АВС-75 АВС-90 АВС-100 Количество шайб Напряжение
Выпрямители с круглыми шайбами АВС-18 АВС-25 АВС-35 АВС-45 • — — — — в пле- че всего эфф. в ср. в
Средний выпрямлен* иый ток. а 0,075 0,15 0,3 0,6 1.2 2,4 3,0 4,0
Третья группа обозначения 86 49 87 44 88 48 91 93 12 13 1 8 Ю 89 90 92 312 313 314 315 316 317 318 24 72 73 22 75 77 79 81 И 13 8 16 74 76 78 80 312 313 314 315 316 317 318 92 45 £5 97 55 100 24 25 27 93 17 96 23 99 102 104 312 313 31 4 315 316 317 318 169 170 171 172 174 176 68 180 59 78 70 60 69 62 178 64 312 313 314 315 316 317 318 37 39 41 43 45 47 49 51 36 38 40 42 44 46 48 50 312 313 314 315 316 317 318 39 41 43 45 47 49 51 8 40 42 44 46 48 50 311 312 313 314 315 316 3~7 70 72 74 76 78 80 9 71 73 75 77 79 310 311 312 313 314 315 91 93 95 97 99 101 23 92 94 96 98 100 312 313 314 315 316 317 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 8 7 4 8 12 16 20 24 28 32 4 8 12 16 20 24 28 32 4 8 12 16 20 24 32 28 15 30 45 60 75 90 105 120 18 36 54 72 90 108 126 144 26 52 78 104 130 156 208 182 10 20 30 40 50 60 70 80 13 26 39 52 65 78 91 104 19 38 57 76 95 114 152 133
Таблица 5
переменное напряжение в вольтах эф-
фективных ((7эфф) и среднее значение
выпрямленного напряжения в вольтах
(1/ср).
Таким образом, чтобы определить
данные, например, выпрямителя с круг-
лыми шайбами собранного по мостовой
схеме и маркированного «АВС-45-60»
следует отыскать в графе таблицы 4 оза-
главленной «АВС-45», строку, в кото-
пакетные выпрямители
№ п/п Наименование типа выпрямителя Габаритные р азмеры не более Номинальные электрические параметры при работе на емкостную нагрузку (С=20 мкф]
мм
А Б В Г д Подводи- мое пере- менное напр. Выпрям- ленное на- пряжение не менее выпрям- ленный ток
в эфф. в средн. ма средн.
1 2 АВС- 80-260 АВС-120-270 80 97 88 105 100 118 40 46 8 8 • 260 270 285 295 80 120
Примечание: 1. Максимальное значение тока нагрузки выпрямителей допу-
скается:
для АВС- 80-260 не более 90 ма
для АВС-120-270 не более 130 ма
Рис. 2. Пакетные выпрямители.
Размеры А, Б, В, Г, Д см. в таб-
лице 5
рой значится число 60. Величина вы-
прямленного тока (0,6 а) определяется
сразу непосредственно по заголовку
графы. С правой стороны таблицы в
этой строке находим, что общее число
шайб выпрямителя —16, в одном пле-
че 4 шайбы, подводимое к выпрями-
телю переменное напряжение 72 в,
выпрямленное напряжение 52 в
Таблица 1 (выпрямителей, собран-
ных из таблет) отличается от таблиц
2. Выпрямители рассчитаны на работу с теплоотводом посредством
радиатора. Указанные величины выпрямленных токов допустимы
только для этих условий.
3. В приемниках или другой аппаратуре на металлическом шасси
выпрямитель должен плотно крепиться непосредственно, без
каких-либо прокладок к шасси приемника, которое в данном
случае заменяет радиатор.
4. Разборка выпрямителей не допускается.
выпрямителей, собранных из шайб,
только отсутствием графы количества
таблет в выпрямителе (что не имеет
значения, так как подобные выпрями-
тели не разбираются).
Два Типа пакетных селеновых вы-
прямителей, выпускаемых нашей про-
мышленностью, маркируются АВС-80-
-260 и АВС-120-270 (рис. 2).
Эти выпрямители собраны по мосто-
вой схеме и широко применяются в
приемниках и телевизорах. Они рабо-
тают в интервале температур от —40°
до, 40° С. Срок службы выпрямителей
в нормальных условиях эксплуатации
не менее 2000 часов. Данные выпрями-
телей сведены в таблицу 5.
