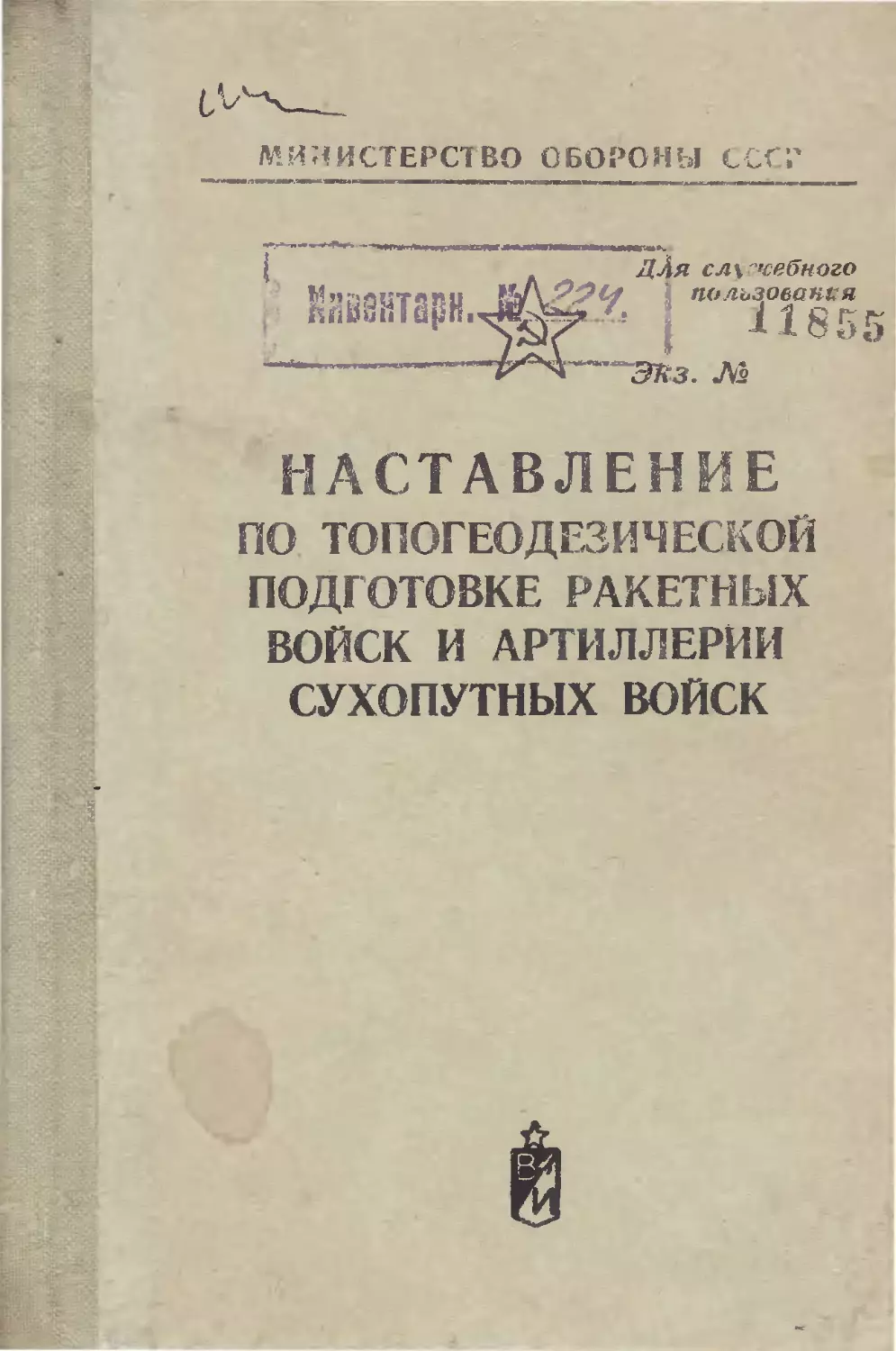

НАСТАВЛЕНИЕ
ПО ТОПОГЕОДЕЗИЧЕСКОЙ
ПОДГОТОВКЕ РАКЕТНЫХ
ВОЙСК И АРТИЛЛЕРИИ
СУХОПУТНЫХ ВОЙСК
е
МИНИСТЕРСТВО ОБОРОНЫ СССР
УТВЕРЖДЕНО
Командующим
ракетными войсками
и артиллерией
Сухопутных войск
I июня 1971 года
Для. служебного
пользования
НАСТАВЛЕНИЕ
ПО ТОПОГЕОДЕЗИЧЕСКОЙ
ПОДГОТОВКЕ РАКЕТНЫХ
ВОЙСК И АРТИЛЛЕРИИ
СУХОПУТНЫХ ВОЙСК
Ордена Трудового Красного Знамени
ВОЕННОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА — 1972
1
В Наставлении по топогеодезической подготовке ра-
кетных войск и артиллерии Сухопутных войск изложе-
на работа топогеодезических подразделений по обеспе-
чению пусков, стрельбы и ведения разведки частями и
подразделениями ракетных войск и артиллерии.
С выходом настоящего Наставления утрачивает си-
лу и подлежит уничтожению Наставление по топогео-
дезической подготовке ракетных войск и артиллерии,
изд. 1963 г.
Всего в Наставлении пронумеровано 240 страниц.
ГЛАВА ПЕРВАЯ
ОБЩИЕ ПОЛОЖЕНИЯ
I. ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
1.	Топогеодезическая подготовка ракетных
войск и артиллерии Сухопутных войск являет-
ся частью топогеодезического обеспечения бое-
вых действий войск.
Она включает:
— создание исходной основы для топогеоде-
зической привязки (геодезические сети и ка-
талоги координат геодезических пунктов,
топографические и специальные карты, аэро-
снимки с координатной сеткой);
— топогеодезическую привязку позиций,
пунктов, постов.
2.	Исходная основа для топогеодезической
привязки создается Военно-топографической
службой Советской Армии заблаговременно
в мирное и военное время, а также непосред-
ственно в ходе боевых действий.
3.	Топогеодезическая • привязка позиций,
пунктов, постов включает:
— определение координат и высот привязы-
ваемых точек;
1* Зак. 4025дсп	3
— определение дирекционных углов (ази-
мутов) ориентирных направлений, необходи-
мых для наведения ракет, пусковых установок,
орудий и приборов в заданном направлении.
4.	Топогеодезическая привязка выполняется
силами и средствами топогеодезических под-
разделений ракетных войск и артиллерии,
а также силами и средствами огневых и раз-
ведывательных подразделений.
5.	В зависимости от условий обстановки
применяются следующие виды топогеодезиче-
ской привязки:
—	на геодезической основе;
—	по карте (аэроснимку).
6.	При топогеодезической привязке на геоде-
зической основе координаты привязываемых
точек и дирекционные углы ориентирных на-
правлений определяют с помощью приборов
относительно пунктов и направлений геодези-
ческих сетей. При этом для определения ди-
рекционных углов ориентирных направлений
могут также применяться гироскопический и
астрономические способы.
7.	При топогеодезической привязке по карте
(аэроснимку) координаты привязываемых то-
чек определяют с помощью топопривязчика
или приборов относительно контурных точек
карты (аэроснимка), а дирекционные углы
ориентирных направлений — одним из сле-
дующих способов:
—	с помощью артиллерийского гирокомпаса
(гироскопический способ);
—	из астрономических наблюдений (астро-
номические способы);
4
—	передачей дпрекциониого угла угловым
ходом (геодезический способ);
—	передачей дпрекциониого угла одновре-
менным отмечанием по небесному светилу;
—	с помощью магнитной стрелки бус-
соли;
—	передачей дпрекциониого угла с помощью
гирокурсоуказателя топопривязчика;
—	по контурным точкам карты (аэро-
снимка).
8.	Абсолютные высоты привязываемых точек
определяются в равнинной и холмистой мест-
ности по карте, в горной местности — с по-
мощью приборов относительно пунктов геоде-
зической сети, а также от контурных точек,
высоты которых определены надежно.
9.	Топогеодезическая привязка проводится
в порядке последовательного повышения ее
точности. Все огневые и разведывательные
подразделения ракетных войск и артиллерии
производят привязку позиций, пунктов, по-
стов своими силами и средствами немедленно
с их развертыванием, если они не были привя-
заны заблаговременно топогеодезическими
подразделениями. Результаты топогеодезиче-
ской привязки, произведенной своими силами
и средствами используются до получения более
точных данных от топогеодезических подраз-
делений.
Топогеодезические подразделения выпол-
няют работы по привязке сначала по карте
(аэроснимку), а затем,на геодезической осно-
ве. При наличии времени топогеодезическую
привязку производят сразу на геодезической
основе.
5
10.	С целью повышения надежности топогео-
дезической привязки, обнаружения и устране-
ния возможных ошибок командиры и штабы
обязаны осуществлять контроль топогеодезиче-
ской привязки. Контроль осуществляется сила-
ми и средствами топогеодезических подраз-
делений ракетных войск и артиллерии, а так-
же подразделениями Военно-топографической
службы.
II.	ГЕОДЕЗИЧЕСКАЯ СЕТЬ
11.	Геодезическая сеть (ГС) представляет
собой совокупность пунктов, определенных на
местности с заданной точностью координат
и дирекционных углов. К пей относятся:
— государственная геодезическая сеть
(ГГС);
— специальные геодезические сети (СГС).
В государственной и специальных геодезиче-
ских сетях определяются координаты пунктов,
дирекционные углы сторон сети и направлений
на ориентирные пункты.
Для каждого пункта геодезической сети
устанавливается два ориентирных пункта
(ОРП) на расстоянии 500—1000 м от пего.
Высоты пунктов СГС не определяются.
12.	Пункты ГГС закрепляются на местности
постоянными центрами и обозначаются наруж-
ными знаками (сигналы, пирамиды, туры).
Ориентирные пункты государственной геодези-
ческой сети также закрепляются постоянными
центрами, но более простой конструкции, чем
центры пунктов ГГС, и наружными знаками —
столбами.
6
Пункты СГС закрепляются на местности
постоянными или временными центрами и обо-
значаются наружными знаками (пирамиды,
столбы, туры и вехи).
В качестве постоянных центров используют-
ся бетонные монолиты и металлические трубы.
В верхнюю часть монолита (трубы) заделы-
вается марка или металлический стержень
с крестообразной насечкой.
В качестве временных центров используются
рельсы, деревянные столбы и пни деревьев.
В верхний срез столба (торец пня) забивается
гвоздь с крестообразной насечкой на шляпке
или стреляная гильза. При использовании
рельса в его верхней части делается кресто-
образная насечка.
На ориентирных пунктах (ОРП) заклады-
ваются такие же центры, как и на пунктах
СГС.
Над центром пункта СГС (ОРП) устанав-
ливаются опознавательные столбы высотой
1 м. На затесе столба делается надпись:
«Пункт №	» или «ОРП-1» («ОРП-2»),
13.	Государственная геодезическая сеть в за-
висимости от точности определения исходных
данных подразделяется на четыре класса;
сети специального назначения подразделяются
на три вида: СГС-15, СГС-30, СГС-60.
Цифры 15, 30 и 60 обозначают величину
среднеквадратической ошибки (в секундах)
определения дирекционных углов сторон
и направлений соответствующих видов СГС.
Данные о плотности и точности геодезиче-
ских сетей приведены в табл. 1.
Таблица 1
Точность геодезических сетей
Вид геоде- зических сетей	Расстояние между пунктами, км	Срединные ошибки определенна
		координат пунктов, м	дирекционных углов сторон и направлений на ОРП, у гл. сек.
ГГС	2-25	0,1	I—5
СГС-15	2—6	I	10
СГС-30	2—6	о	20
СГС-60	2—6	3	40
Специальные геодезические сети создаются
с плотностью не менее одного пункта на
20 кв. км.
14.	Данные о пунктах ГГС помещаются
в геодезических каталогах. В каждый каталог
включаются пункты, расположенные на одном
листе карты масштаба 1:200 000. В каталоге
указываются: название пункта, вид наружно-
го знака и его высота, класс пункта, прямо-
угольные координаты, абсолютная высота, ди-
рекционные углы, расстояния до ориентирных
пунктов и их координаты. К каталогу прилага-
ется карта масштаба 1 : 200 000, па которую на-
несены геодезические пункты и направления
между ними.
Данные о пунктах СГС помещаются в спи-
сках координат, которые составляются отдель-
но на каждый позиционный район. К списку
координат прилагается схема на карте ма-
сштаба 1 : 50 000 или 1 : 100 000, на которой по-
казаны исходные и определенные пункты СГС
со всеми измеренными с них направлениями.
8
Координаты пунктов даются в списках с окру-
глением до 0,1 м.
15.	В районах, где отсутствуют пункты ГГС
или СГС, могут создаваться геодезические се-
ти в местной системе координат. При развитии
таких сетей за исходные пункты обычно при-
нимаются контурные точки, координаты кото-
рых определяются по крупномасштабным кар-
там данного района. Исходные ориентирные
направления, как правило, определяются гиро-
скопическим или астрономическим способом.
III.	КРАТКАЯ ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ КАРТ (АЭРОСНИМКОВ)
16.	Топографические карты создаются Воен-
но-топографической службой в прямоугольной
проекции Гаусса в шестиградусных зонах
в системе координат 1942 г. На листы карты
наносится и оцифровывается прямоугольная
координатная (километровая) сетка. Размеры
квадратов этой сетки приведены в табл. 2.
Таблица 2
Характеристика листа топографической карты
Масштаб	Сторона квадрата		Размеры листа карты		Примеры номенклатур
	на карте, см	на местно- сти, км	по широте, у гл. мин.	по долготе, угл. мин.
1:50 000	2	1	10	15	0-36—144—Г
1:100 000	2	2	20 .	30	0-36—144
1:200 000	2	4	40	60	0-36—XXXVI
1:500 000	2	10	120 (2“)	180 (3°)	0-36—г
9
На рамках листов карт показываются и
оцифровываются выходы линий координатной
сетки смежной западной или восточной зоны.
17.	Положение точки на карте определяется
полными или сокращенными прямоугольными
координатами.
Полные прямоугольные координаты опреде-
ляют положение точки в пределах одной коор-
Рис. 1. Прямоугольные координаты
точки в пределах зоны
динатной зоны, при этом абсцисса X отсчиты-
вается от экватора, ордината У от условного
начала, вынесенною на 500 км к западу от
осевого меридиана зоны (рис. 1). К значению
ординаты спереди приписывается цифра, обо-
значающая номер зоны, например 5470328, где
цифра 5 обозначает номер зоны.
Сокращенные координаты определяют поло-
жение точки в пределах квадрата размером
100Х 100 км, например X = 10 125, У — 50 750.
10
Полные значения координат X и Y в кило-
метрах подписываются на километровых лини-
ях, ближайших к углам рамки карты. На ос-
тальных линиях подписываются только едини-
цы и десятки километров
18.	На углах листа топографической карты
подписываются геодезические координаты
(широта и долгота), а па рамках карты нано-
сятся минутные деления широт и долгот; ми-
нутные отрезки делятся на шесть частей по
10 секунд.
19.	В пояснительном тексте на картах ма-
сштаба 1 : 200 000 и крупнее помещаются све-
дения, относящиеся к центру листа карты,
® сближении меридианов и магнитном склоне-
нии, с указанием года его определения. Приво-
дится также величина годового изменения маг-
нитного склонения и поправка в дирекцион-
ный угол для перехода к магнитному азимуту.
Сведения о магнитных склонениях в виде
изогон (линий, соединяющих точки местности
с равным магнитным склонением), штриховки
и отдельных точек помещаются только на као-
тах масштаба 1 : 500 000 и 1 : 1 000 000. В слу-
чае наличия магнитной аномалии в поясни-
тельном тексте дается соответствующее при-
мечание.
20.	Для топогеодезической привязки могут
применяться аэроснимки или фотопланы (фо-
токарты) масштаба 1:25 000—1:50 000 с на-
несенной на них координатной сеткой.
Точность положения контурных точек на
плановом аэроснимке характеризуется средин-
ной ошибкой 0,4 мм в масштабе топографи-
ческой карты, с которой была перенесена ко-
ординатная сетка на аэроснимок.
И
21.	В интересах ракетных войск и артилле-
рии Военно-топографическая служба издает
специальные карты масштаба 1:100 000 или
1:200 000 с впечатанными координатами кон-
турных точек с плотностью 1 точка на
10 кв. км. На отдельные районы такая карта
может издаваться в масштабе 1 : 50 000 с плот-
ностью до 1 точки на 3 кв. км. В малоконту-
ристой местности контурные точки с впечатан-
ными координатами, как правило, располага-
ются вдоль дорог на расстоянии 3—4 км одна
от другой.
22.	Точность планового положения контур-
ных точек и горизонталей на картах характе-
ризуется срединными (круговыми) ошибками,
приведенными в табл. 3.
Таблица 3
Точность планового положения контурных точек
и горизонталей на картах
Срединная ошибка
определения
Вид и масштаб карт
планового
положения
контурных
точек, м
положения
горизонталей
по высоте на
равнинной
и холмистой
местности
(к р у т и з н а
скатов до 6 °),
м
Топографические карты:
1:25 000
1:50 000
1:100 000
Специальная карта с впе-
чатанными координатами
контурных точек
1:100000 ..............
2
4
6
10—-20	6
12
Примечание. На картах горных районов (кру-
тизна скатов свыше 6°) и песчаных пустынь срединные
ошибки Определения положения горизонталей по высо-
те могут быть в 2—4 раза больше величин, указанных
в таблице.
IV. ТОЧНОСТЬ ТОПОГЕОДЕЗИЧЕСКОЙ
ПРИВЯЗКИ. СРЕДНИЕ НОРМЫ ВРЕМЕНИ
23.	Точность основных способов топогеоде-
зических работ по определению координат, вы-
сот и дирекционных углов в зависимости от
исходной основы и привлекаемых средств ха-
рактеризуется срединными ошибками, приве-
денными в табл. 4.
Таблица 4
Срединные ошибки основных способов
топогеодезических работ
I № по пор.1	Определяемые величины и способы работ	Срединные ошибки	Примечание
1	1. Определение координат На геодезической основе: — с помощью тео-
	долита 	 — с помощью бус-	3—5 м
2	соли	 По карте с помощью топопривязчика (мар- шрут от начальной до привязываемой точки 3 км) или с помощью приборов (ход длиной до 3 км): — по специальной карте с впечатанньг	8—10 м
	ми координатами	 15 м
13
1 по пор!	Определяемые величины и способы работ	Срединные ошибки	Примечание
	— по карте (аэро- снимку) масштаба 1:50 000 	 — по карте масштаба 1:100 000 . . . .	25 м. 40 м
3 4	II. Определение высот С помощью приборов . . По карте на равнинной и холмистой местно- сти 			5 м 5—10 м
	III. Определение дирекционных углов ориентир- ных направлений
5 6	Г еодезическим способом: — с помощью теодоли- та Т-10В	 — с помощью теодоли- та тт-з	 — с помощью буссоли ПАБ-2А	 С помощью гироком- паса: — 1Г9: а) по 3 точ- кам реверсии б) по 2 точ- кам реверсии	0', 15Цп О' ,2/й 0,3 дел. угл.)/ п 20" 40"	Ошибки характе- ризуют точность опреде- ления дирекцион- ных углов относи- тельно исходных сторон; п — число измерен- ных углов
14
| № по пор .1	Определяемые величины и способы работ	Срединные ОIU и б к и	Примечание
7	— 1Г11: а) по 3 точ- кам ревер- сии . . . . б) по 2 точ- кам ревер- сии .... — 1Г5: а ) по 4 точ- кам ревер- сии .... б) по 2 точ- кам ревер- сии .... Из	астрономических наблюдений: а) с помощью теодо- лита ТТ-3, Т-10В	0-00,2 0-00,3 1',0 1' ,5 1',0	2 приема
	б) с помощью бус- соли ПАБ-2А . .	0-01	2 приема
8 !) 10	Отмечанием по небес- ному светилу: а)	с помощью теодо- лита 	 б)	с помощью бус- соли ПАБ-2А . . С помощью магнитной стрелки буссоли в пеаномалийных райо- нах и в радиусе 10 км от места определения поправки буссоли . . С помощью гчрокурсо- указателя ГАК топо- привязчика (в течение не более 1 ч. с момен- та ориентирования на начальной точке) . . По контурным точкам карты (аэроснимка)	2',0 0-02 0-04 0-06 0-50	т — рас-
		т	стояние на карте, см
15
24.	Средние нормы времени, которыми не-
обходимо руководствоваться при планирова-
нии и организации работ по топогеодезической
привязке в различных условиях, приведены в
табл. 5.
Таблица 5
Средние нормы времени на выполнение работ
© с о с	О п р е д е л яемыс вели ч и ны и способы работ	Условия выполнения работ	Норм ы времени,
1	I. Определен Прокладка теодо-	и е координат Средняя длина сто-	50
2	личного хода длиной в 1 км Прокладка бус-	рон хода 300 м. Вычисления ведут- ся одновременно с выполнением поле- вых работ Средняя длина сто-	40
.3	сольного хода дли- ной в 1 км Обратная засечка	рон хода 200 м. Вычисления ведутся одновременно с вы- полнением полевых работ По 4 пунктам (точ-	50
4	Прямая засечка	кам) С 3 пунктов (точек)	60
ь	Определение коор-	Определяемая точ-	12
6	динат одной точки относительно контур- ной точки карты (аэроснимка) с помо- щью приборов То же, с помощью	ка находится на уда- лении до 0,5 км от контурной точки Координаты точки	30
	топопривязчика (с учетом времени на подготовку топопри- вязчика к работе)	определяются с кон- тролем по второй точке. Длина марш- рута не превышает 5 км
16
I № по пор J	Определяемые величины и способы р абот	Условия выполнения работ	Нормы времени, мин
II	.Определение дирекционных уг		ЛОВ
О 7	риентирных н а п развертыва С помощью гиро- компаса:	давлении (с уче и и я приборов)	ТОМ
	—1Г9	По 2 точкам ревер- сии По 3 точкам ревер- сии	16 20
	— 1Г5	По 2 точкам ревер- сии По 4 точкам ревер- сии	20 30
8	—1Г11 Из астрономичес- ких наблюдений:	По 2 точкам ревер- сии По 3 точкам ревер- сии	12 16
	— с помощью теодолита по часовому углу светила	Работают 2 чело- века, выполняют 2 приема	35
	— с помощью азимутальной насадки к бус- соли ПАБ-2А	.3 приема	12
9	Прокладка углово- го хода длиной в 1 км с помощью теодоли- та или буссоли	Средняя длина сто- рон хода 400 м	35
10	С помощью маг- нитной стрелки бус- соли	3 приема (незави- симые наблюдения)	5
2 Зак 4025дсп
17
ГЛАВА ВТОРАЯ
ОРГАНИЗАЦИЯ И СОДЕРЖАНИЕ РАБОТ
ПРИ ВЫПОЛНЕНИИ
ТОПОГЕОДЕЗИЧЕСКОЙ ПРИВЯЗКИ
I. ОБЩИЕ ПОЛОЖЕНИЯ
25.	Топогеодезическая привязка организует-
ся командирами и штабами ракетных войск
и артиллерии.
При организации топогеодезической привяз-
ки необходимо:
—	оценить обеспеченность позиционных рай-
онов топографическими и специальными кар-
тами, пунктами и каталогами геодезической
сети;
—	определить вид, объем, порядок п сроки
топогеодезической привязки;
—	отдать распоряжения и поставить задачи
исполнителям;
—	осуществлять контроль своевременности
и точности топогеодезической привязки.
26.	Топогеодезическая привязка позиций,
пунктов, постов должна быть своевременной,
точной, надежной и скрытной.
18
Своевременность привязки обеспечи-
вается правильным выбором вида топогеоде-
зической привязки, способов определения ко-
ординат точек и дирекционных углов ориен-
тирных направлений, наиболее рациональным
распределением сил и средств, привлекаемых
для выполнения топогеодезических работ,
своевременной постановкой задач на выполне-
ние работ, заблаговременным обеспечением
подразделений топографическими или специ-
альными картами (аэроснимками), выписка-
ми из каталогов (списков) координат пунктов
геодезической сети.
Точность привязки достигается использо-
ванием наиболее точных исходных топогеоде-
зических данных, видов и способов топогеоде-
зических работ, своевременной выверкой аппа-
ратуры, приборов и часов, а также высокой
обученностью личного состава.
Надежность привязки обеспечивается
тщательным контролем всех топогеодезических
работ.
Скрытность привязки обеспечивается со-
блюдением необходимых мер маскировки
и обеспечением сохранности результатов изме-
рительных и вычислительных работ.
27.	Успешное выполнение задач по топогео-
дезической привязке достигается своевремен-
ной и правильной ее организацией, осущест-
влением постоянного контроля за выполнением
топогеодезических работ, правильной эксплу-
атацией топогеодезических приборов, а также
высокой выучкой личного состава.
2*
19
II. ЗАДАЧИ ТОПОГЕОДЕЗИЧЕСКИХ
ПОДРАЗДЕЛЕНИЙ
И ОБЯЗАННОСТИ ЛИЧНОГО СОСТАВА
28.	Топогеодезические подразделения Воен-
но-топографической службы создают в райо-
нах развертывания ракетных войск и артилле-
рии специальные геодезические сети. Они также
могут привлекаться для контроля точности
привязки, выполненной топогеодезическими
подразделениями ракетных войск и артилле-
рии, а в отдельных случаях и для непосредст-
венной привязки стартовых (огневых) пози-
ций.
29.	Задачами топогеодезической батареи
и топогеодезнческого взвода (отделения) в за-
висимости от их назначения являются привяз-
ка стартовых и огневых позиций, наблюда-
тельных пунктов, постов и позиций подразде-
лений артиллерийской разведки.
В некоторых случаях топогеодезическая ба-
тарея может использоваться для создания
в районах огневых позиций и наблюдательных
пунктов артиллерии геодезических сетей в
местной системе координат.
30.	При организации топогеодезической при-
вязки начальник топогеодезической службы
(офицер, отвечающий за ее проведение):
—	оценивает топогеодезическую обеспечен-
ность района;
—	обеспечивает подчиненные подразделения
топографическими картами и списками коор-
динат пунктов геодезической сети;
—	оценивает магнитометрическое состояние
района и наличие магнитных аномалий;
—	организует определение поправок буссо-
20
лей и учет их изменений при перемещении
войск;
—	определяет способы топогеодезических ра-
бот, которые в данной конкретной обстановке
обеспечивают наибольшую точность и свое-
временность привязки;
—	устанавливает взаимодействие с подраз-
делениями Военно-топографической службы;
—	организует контроль топогеодезической
привязки подразделений;
—	организует и контролирует выверку нави-
гационной аппаратуры, гирокомпасов и дру-
гих топогеодезических приборов.
31.	При постановке задачи командиру топо-
геодезического подразделения указываются:
	—необходимые сведения о противнике и о
своих войсках;
—	районы минных полей и зараженные уча-
стки;
—	районы развертывания ракетных и артил-
лерийских частей и подразделений и данные
об имеющейся геодезической сети в этих райо-
нах;
—	задачи подразделений Военно-топографи-
ческой службы, выполняющих работу в райо-
нах развертывания ракетных и артиллерий-
ских частей и подразделений и порядок вза-
имодействия с подразделениями ВТС;
—	задачи топогеодезического подразделения
и порядок их выполнения;
—	основное направление стрельбы (пуска);
—	способы определения координат, высот
и дирекционных углов ориентирных направле-
ний;
—	в какую зону пер’евычислять координа-
ты привязываемых точек;
21
—	очередность выполнения и срок окончания
топогеодезических работ, порядок представле-
ния результатов выполненных работ;
—	место сбора по выполнении задач.
32.	На основании полученной задачи коман-
дир топогеодезической батареи (взвода) отда-
ет предварительные распоряжения командирам
взводов (отделений) и планирует топогеодези-
ческие работы.
При этом командир батареи (взвода):
—	наносит на рабочую карту передний край
противника, районы минных полей и заражен-
ные участки, пункты геодезической сети
и ориентирные направления;
—	уточняет с командирами обеспечиваемых
подразделений местоположение привязыва-
емых точек и наносит их на рабочую карту;
—	определяет способы топогеодезических ра-
бот;
—	распределяет работу между взводами (от-
делениями), указывает исходные точки, опре-
деляет последовательность выполнения работ,
устанавливает способ контроля и ставит зада-
чи командирам взводов (отделений);
—	при наличии времени проводит рекогнос-
цировку с командирами взводов (отделений),
в ходе которой устанавливает на местности на-
личие пунктов геодезической сети и контурных
точек, имеющихся на карте, уточняет способы
и последовательность топогеодезических работ
и порядок их увязки между взводами (отде-
лениями);
—намечает место сбора батареи (взвода)
по окончании работ.
33. Командир топогеодезической батареи по-
сле постановки задачи организует контроль
22
работ и обеспечивает взаимодействие подраз-
делений с целью своевременного выполнения
поставленной задачи.
34. В ходе выполнения работ командир то-
погеодезического взвода:
—	отдает командирам отделений дополни-
тельные распоряжения в соответствии с изме-
нившейся обстановкой;
—	организует работу на начальной точке,
если она является общей для нескольких от-
делений;
—	контролирует работу отделений;
—	при необходимости лично выполняет от-
ветственные наблюдения и вычисления;
—	по окончании работ представляет списки
координат привязанных точек командирам об-
служиваемых подразделений и в штаб части.
35. Топогеодезический взвод, как правило,
выполняет задачи в полном составе под непо-
средственным руководством командира взво-
да. При необходимости отделения взвода мо-
гут придаваться огневым и разведывательным
подразделениям и выполнять задачи по указа-
нию командиров этих подразделений.
36. При постановке задачи личному составу
командир топогеодезического отделения ука-
зывает:
— необходимые сведения о противнике и о-
своих войсках, заминированные и заражен-1
ные участки;
— места расположения привязываемых то-
чек и способы определения координат и дирек-
ционных углов ориентирных направлений;
— способы контроля измерительных и вы-
числительных работ; '
—координаты начальных и контрольных то-
23
чек и дирекционные углы исходных ориентир-
ных направлений;
—	маршруты движения топопривязчика;
—	очередность и сроки окончания работ;
—	порядок поддержания связи;
— порядок и время представления результа-
тов выполненной работы.
37. Обязанности личного состава топогеоде-
зического отделения при работе в составе
теодолитного (буссольного) расчета.
Командир отделения руководит работой от-
деления, организует полевую и вычислитель-
ную работу, работает на приборе при измере-
нии углов и расстояний, контролирует вычис-
ления и сверяет результаты вычислений
в «две руки».
В ходе работ командир отделения принима-
ет решение об изменении способов работ, ес-
ли в этом возникает необходимость, а обста-
новка не позволяет получить дополнительных
указаний от командира взвода.
По окончании работ командир отделения до-
кладывает о выполнении поставленной задачи
и представляет материалы полевых измерений
и вычислений командиру взвода (командиру
обслуживаемого подразделения).
Старший топогеодезист является заместите-
лем командира отделения, ведет запись ре-
зультатов полевых измерений, обрабатывает
журнал полевых измерений, производит вычис-
ления и графические работы на карте. Пере-
носит прибор с точки на точку, переводит его
в рабочее или походное положение, в случае
необходимости работает на приборе.
Топогеодезисты выполняют обязанности вы-
числителя, реечных и разведчика.
24
Вычислитель производит вычисления по ма-
териалам полевых измерений в ходе выполне-
ния работ, помогает устанавливать, уклады-
вать и переносить прибор.
Реечные производят установку штативов
и дальномерных реек при измерении расстоя-
ний или измеряют расстояния мерной лентой
и результаты докладывают командиру отделе-
ния; закрепляют на местности привязываемые
точки и помогают разведчику обеспечивать
видимость между точками хода.
Разведчик при прокладке хода намечает
и закрепляет ходовые точки, обеспечивает ви-
димость между ними, участвует в закреплении
привязываемых точек на местности.
38. Обязанности личного состава топмеоде-
зического отделения при работе в составе рас-
чета топопривязчика.
Командир отделения:
—	производит выверку навигационной аппа-
ратуры и приборов;
—	работает на местности с буссолью, опре-
деляет дирекционный угол продольной оси ма-
шины и координаты начальной точки, записы-
вает их в полевой журнал и устанавливает на
шкалах курсопрокладчика;
—	включает навигационную аппаратуру; по-
сле готовности аппаратуры подает команду во-
дителю для движения по маршруту;
—	на каждой привязываемой точке считы-
вает со шкал курсопрокладчика координаты
(X, У), определяет по карте высоту Н и запи-
сывает эти данные в журнал; при необходи-
мости определяет дирекционный угол с при-
вязываемой точки на ориентир с помощью
гирокурсоуказателя;
25
—	на конечной точке определяет ее коорди-
наты по шкалам курсопрокладчика и записы-
вает их в полевой журнал; если расхождения
в координатах конечной точки, определенные
топопривязчиком и по карте, выходят за пре-
делы допусков, указанных в ст. 106, то снова
ориентирует топопривязчик и повторяет при-
вязку;
—	при необходимости преобразует коорди-
наты привязанных точек в смежную зону;
— после окончания работ составляет спи-
сок координат привязанных точек, подписы-
вает его и вручает командиру взвода (коман-
диру обслуживаемого подразделения).
Водитель:
—	заводит двигатель и следит за режимом
питания аппаратуры;
—	при ориентировании топопривязчика наво-
дит визир в буссоль, снимает отсчет и докла-
дывает его командиру отделения;
—	ведет машину по маршруту, руководству-
ясь указаниями командира отделения, с мак-
симально возможной в данных условиях ско-
ростью, не допуская при этом резкого тормо-
жения и крутых поворотов;
—	закрепляет на местности привязываемые
точки.
Старший топогеодезист-оператор при работе
на гирокомпасе:
—	производит проверки гирокомпаса;
—	совместно с вычислителем устанавливает
гирокомпас над точкой и подготавливает его
к работе;
—	наблюдает точки реверсии и снимает от-
счеты;
26
—	проверяет правильность записей и вычи-
слений в журнале, выполненных вычислите-
лем, докладывает дирекционный угол (азимут)
ориентирного направления командиру взвода
(отделения);
—	при астрономическом ориентировании ра-
ботает на приборе, сверяет часы по сигналам
точного времени;
—	совместно с вычислителем переводит ги-
рокомпас в походное положение.
Вычислитель:
—	помогает старшему топогеодезисту-опера-
тору производить проверки гирокомпаса, пере-
водить его в рабочее и походное положения;
—	включает блок питания и контролирует
его работу;
—	записывает отсчеты и производит вычи-
сления в журнале;
—	при работе на гирокомпасах 1Г5 и 1Г9
с целью контроля повторно снимает отсчеты
точек реверсии и докладывает их старшему
топогеодезисту-оператору;
—	закрепляет на местности ориентирные точ-
ки и точки стояния гирокомпаса.
III. ТОПОГЕОДЕЗИЧЕСКАЯ ПРИВЯЗКА
ПОЗИЦИЙ, ПУНКТОВ И постов
39. Топогеодезическая привязка огневой по-
зиции включает определение прямоугольных
координат, абсолютной высоты и дирекцион-
ных углов ориентирных направлений.
27
Ориентирные направления па местности
могут быть закреплены одним из следующих
способов:
—	определением дирекционных углов на 1 —
2 ориентира с точки, расположенной в 30—
40 м сзади фронта батареи;
—	провешиванием основного направления
с точки стояния основного орудия;
—	определением угломера по основной и за-
пасной точкам наводки.
Рис. 2. Провешивание основного
направления на позиции
40.	Провешивание основного направления
стрельбы (направления с заданным дирекци-
онным углом) до установки орудия на огневой
позиции с помощью теодолита и буссоли про-
изводится в следующем порядке:
28
— над точкой Р (рис. 2), обозначающей ме-
сто панорамы орудия (пусковой установки),
устанавливают прибор и ориентируют его по
дирекционному углу ориентирного направле-
ния арм;
— поворачивают трубу теодолита (моноку-
ляр ПАБ-2А) по горизонту до тех пор, пока не
установится отсчет, равный заданному дирек-
ционному углу основного направления аон;
— установив таким путем визирную ось при-
бора в основном направлении, провешивают
это направление по вертикальному штриху сет-
ки постановкой двух вех толщиной 2—3 см и
высотой 1 м, прочно закрепленных в земле в
строго вертикальном положении; первую ве-
ху устанавливают на удалении 40—80 м от
прибора, вторую — точно на середине между
первой вехой и прибором;
— для контроля работы изменяют установку
лимба и измеряют одним полуприемом угол 0;
полученный угол сравнивают с разностью ди-
рекционных углов аоп и арм (из большего ди-
рекционного угла вычитается меньший); допу-
стимое расхождение может быть не более 2'
при работе с теодолитом и 0-01 —при работе
с буссолью.
Для определения угломера по основной (за-
пасной) точке наводки до установки орудия на
огневой позиции устанавливают теодолит (бус-
соль) над точкой, обозначающей место пано-
рамы орудия (пусковой установки), и опреде-
ляют дирекционный угол на основную (запас-
ную) точку наводки.
Вычисляют угломер по формуле
Угломер == аон — атн + 30-00.
29
Если дирекционный угол основного направ-
ления аон меньше дирекционного угла на точ-
ку наводки атп, то к аоы прибавляют 60-00.
Точки наводки на позиции выбирают не бли-
же 200 м от орудий. Наиболее удобное положе-
ние точки наводки: для орудий — справа
или слева сзади, для минометов — впере-
ди или сзади, для боевых машин — слева
впереди или слева сзади.
41.	Определение угломера для наведения
орудия, установленного на огневой позиции, в
основном направлении производится в следую-
щем порядке:
—	определяют дирекционный угол с точ-
ки М (рис. 2) на панораму амр;
—	вычисляют разность аон — амр и ко-
мандуют ее как угломер для наведения на точ-
ку М:
У гломер = аои — аМр.
При работе с теодолитом величину амп
предварительно переводят в деления угло-
мера.
42.	Топогеодезическая привязка наблюда-
тельного пункта заключается в определе-
нии координат и высоты пункта, а также ди-
рекционных углов ориентирных направлений с
точки установки прибора наблюдения на
один-два удаленных ориентира.
43.	Топогеодезическая привязка пунктов со-
пряженного наблюдения заключается в опре-
делении координат и высот пунктов, дирекци-
онного угла базы (с правого наблюдательного
пункта на левый) и длины базы (расстояния
между пунктами сопряженного наблюдения).
30
В случае отсутствия взаимной видимости
между пунктами сопряженного наблюдения оп-
ределяется директивный угол направления с
каждого пункта на общий ориентир (ориентир
засечек).
Топогеодезическая привязка пунктов сопря-
женного наблюдения по карте (аэроснимку)
производится от одной контурной точки.
44.	Топогеодезическая привязка звуковых
постов заключается в определении координат
звуковых постов (точек стояния звукоприем-
ников), а при развертывании в горной местно-
сти и их абсолютных высот.
Определение координат звуковых постов по
карте (аэроснимку) производится от одной
контурной точки, выбираемой примерно на се-
редине рубежа развертывания подразделения
звуковой разведки.
При невозможности произвести привязку
всех звуковых постов к одной контурной точке
разрешается производить привязку звуковых
постов каждой акустической базы к ближай-
шей контурной точке.
При привязке звуковых постов по карте
(аэроснимку) длина каждой акустической ба-
зы, если позволяют условия, определяется не-
посредственным измерением на местности.
При развертывании подразделения звуковой
разведки на коротких акустических базах оп-
ределяют координаты центров и длину аку-
стических баз, а также и дирекционные углы
директрис.
45.	Топогеодезическая привязка позиции ра-
диолокационной станции (РЛС) заключается
в определении координат места расположения
31
станции, ее абсолютной высоты и дирекцион-
пых углов на 1—2 ориентира.
В качестве ориентиров выбираются одиноч-
ные местные предметы, находящиеся не ближе
2 км от позиции станции.
При невозможности выбрать удаленный ори-
ентир выбирают и закрепляют точку в 40—50 м
от позиции станции и с этой точки определяют
дирекционный угол на любой ориентир. Для
ориентирования станции устанавливают при-
бор (буссоль) на выбранной точке и передают
дирекционный угол направления на визир
станции.
46.	Топогеодезическая привязка постов ра-
диотехнической разведки заключается в опре-
делении координат постов и дирекционных уг-
лов ориентирных направлений. С каждого по-
ста определяются дирекционные углы на два
удаленных местных предмета (ориентира). То-
погеодезическая привязка постов по карте
(аэроснимку) производится, как правило, от
одной контурной точки.
47.	Контроль ориентирования орудий и при-
боров наблюдения с помощью магнитной стрел-
ки буссоли ПАБ-2А производится в следующем
порядке:
— устанавливают буссоль в 30—40 м от
орудия (прибора) и определяют дирекционный
угол направления «буссоль — панорама ору-
дия (прибора)»;
—	одновременно ориентируют орудие (при-
бор) в основном направлении и отмечаются по
контрольной буссоли;
—	отметку по контрольной буссоли прибав-
ляют к дирекционному углу направления «бус-
соль— орудие (прибор)» и получают дирекци-
32
онный угол основного направления, приданно-
го орудию (прибору).
Расхождение между полученным дирекцион-
ным углом и заданным при ориентировании
орудия (прибора) не должно превышать 0-05.
Если расхождение получится более указан-
ного допуска, то ориентирование орудия (при-
бора) выполняется заново.
48.	Результаты топогеодезической привязки
позиций, пунктов и постов оформляют в виде
списка координат привязанных точек или кар-
точки привязки позиций. Список координат со-
ставляется по следующей форме.
Список координат огневых позиций и наблюдательных
1 пунктов
Кому: командиру 1/12 ап	аон=50-00
Наименование точек	Координаты		Высота Н	Дирекциоииые углы
	Д’	У		ориентир № 1	ориентир № 2
ОП-1	16342	53138	116 1	Провешено
ОП-2	16084	53065	135	ОН
ОП-3	15955	52876	142 )
Пр. нп	18550	50615	156	49-27	49-90
Лев. НП	18245	50420	158	50-39	51-05
21.9 1971 г. Командир топогеодезического взвода
лейтенант Воробьев
3 Зак. 4025дсп
33
ГЛАВА ТРЕТЬЯ
ОСНОВНЫЕ ЭЛЕМЕНТЫ ИЗМЕРЕНИЙ,
ВЫЧИСЛЕНИЙ И ИХ КОНТРОЛЬ
ПРИ ТОПОГЕОДЕЗИЧЕСКОЙ ПРИВЯЗКЕ
I. ИЗМЕРЕНИЕ ГОРИЗОНТАЛЬНЫХ
И ВЕРТИКАЛЬНЫХ'УГЛОВ
49.	Горизонтальные углы измеряют:
—	способом измерения отдельного угла;
—	способом круговых приемов.
Способ измерения отдельного угла применя-
ют преимущественно при прокладке теодолит-
ных (буссольных) и угловых ходов. Отдель-
ный угол измеряют двумя полуприемами.
Способ круговых приемов применяют, когда
с одного пункта измеряют два угла или более.
Для измерения горизонтальных углов при-
меняют теодолит, угломерную часть гироком-
паса или буссоль.
Порядок измерений и вычислений горизон-
тальных и вертикальных углов дан в Руковод-
стве по применению топогеодезических прибо-
ров. Запись и обработка результатов измере-
ний ведется в полевом журнале (схема 1 или 2).
50.	Для измерения углов прибор устанавли-
вают над пунктом (точкой), центрируют ипри-
34
СХЕМА 1
(к ст 49)
ЖУРНАЛ ИЗМЕРЕНИЯ ГОРИЗОНТАЛЬНЫХ УГЛОВ(ИЗМЕРЕНИЕ ОТДЕЛЬНОГО УГЛА)
KU СТОЯНИЯ	1		3 S *5 ч	S X X X	Первый полуприем (КП)			Второй полуприем (КЛ)			Углы (направления) из полуприемов	Среднее значение углов (направлений)	Абрис
	О		Длина	°			°
	2	" 3 1		253 155	24 16	45 05	73 335	24 16	40 25	98°08'40" 98°08'15"	98°08'28"		р7
	3	4 2		77 194	59 47	55 50	258 14	00 47	10 30	243° 12'05" 243°12'40"	243°12'22"	zd	лэ
	4	5 3		147 25	58 30	15 10	327 205	58 30	15 20	122°28'05" 122°27'55"	122° 28'00"		*6 )
©а														^>5
00
о
№ точки стояния
СХЕМА 2
(к ст. 49)
ЖУРНАЛ ИЗМЕРЕНИЯ ГОРИЗОНТАЛЬНЫХ УГЛОВ (ИЗМЕРЕНИЕ УГЛОВ
СПОСОБОМ КРУГОВЫХ ПРИЕМОВ)
Nb наблюдаемых точек Длина линии	Первый полупоием (КП)			Второй полуприем (КД)			Среднее Утлы	значение (направления)	углов из полуприемов (направлений)
	о			0
Абрис
2
3
4
5
2
0 0	01 01	41 35	180 180	01 01	30 32	0°00'00" 0°00'00"	0°00'00"
47	03	20	227	03	26	47° ОН 39" 47°01'56"	47° 01'48"
140	47	44	320	47	56	140°46'03" 140°46'26"	140°46'14"
202	15	58	22	15	56	202° 14'17" 202°14'26"	202° 14'22"
0	01	47	180	01	28
водят в рабочее положение. Теодолит центри-
руют с точностью до 0,5 см, буссоль с точно-
стью до 5 см.
Если прибор нельзя установить строго над
центром пункта (точкой), то его ставят вне
центра на удалении не более 10 м. В этом слу-
чае измеренные направления приводят к цен-
тру, т.е. в них вводят поправку за центрировку.
Если удаление прибора от центра пункта не
Д	п
превышает величины , где Д — расстоя-
ние (м) от прибора до ближайшей наблюдае-
мой точки, то поправку за центрировку не
вычисляют.
51.	Поправку за центрировку для каждого
направления вычисляют по формуле
£ __ 3438/sin О
~ Д ’
где С — поправка за центрировку (в минутах);
I—расстояние (ж) от прибора до центра
пункта (обозначенной точки), изме-
ряемое рулеткой с точностью до
0,01 м;
Д — расстояние (.и) от данного пункта до
пункта (точки), для направления на
который вычисляется поправка С;
расстояние Д определяется по карте,
а для сторон СГС берется из списков
координат;
О — угол при центре прибора между на-
правлением на центр пункта и направ-
лением, для которого определяется
поправка; угол 0 считается по ходу
часовой стрелки и измеряется с по-
. мощью прибора с точностью до 10'.
37
Знак поправки С определяется знаком
sin 0.
Пример. Дано: Д — 1250 м\ I = 1,87 ж;
6 = 217°10'; измеренное направление а' =
= 17°25',1.
г>	г	1 >87 (—0,60) Q/ <
Решение. С — 3438 --------5------ = —3,1
1250
а = а' + С = 17°25',1 - 3',1 = 17°22',0.
52.	Вертикальные углы (углы наклона) для
определения высот привязываемых точек или
для приведения расстояний к горизонту изме-
ряют одним полуприемом.
П. ИЗМЕРЕНИЕ РАССТОЯНИЙ
53.	При топогеодезической привязке расстоя-
ния на местности измеряют с помощью прибо-
ров с точностью, указанной в табл. 6.
54.	Расстояние, измеренное с помощью даль-
номера ДДИ или ДДИ-3, вычисляют по фор-
муле
д = А + о,1,
где К — коэффициент дальномера (определя-
ется заблаговременно при проверке
прибора);
р — двойной параллактический угол, из«
меренный с помощью дальномера.
38
Таблица 6
Точность измерения расстояний
1	1 № ПО пор. I	Приборы	Пределы измерения, м	Точность измерения
1	Мерная штриховая лен- та 			1:1000—1:3000
2	Дальномер ДДИ ....	50—800	1:800
3	Дальномер ДДИ-3 . . .	50—400	1:500
4	Теодолит с дальне,мер- ной рейкой 		50—300	1:300—1:4-00
5	Буссоль ПАБ-2Л с даль- номерной 2-м рейкой	50—200	1:100-1:150
6	Засечка с короткой ба- зы: — с помощью теодолита	50—2000	1:600—1:700
	— с помощью буссоли ПАБ-2А		50—2000	1:300—1:400
7	Дальномер ДСП-30: — по местным предме- там 		50-250	5 м
	— по дальномерным вешкам		250—1000	10 м
Угол р измеряют двумя-тремя приемами.
Расхождение в значении угла 0 в разных при-
емах не должно превышать 0,20 (ДДИ) или
0,30 (ДДИ-3) делений дальномерной шкалы.
Порядок работы при измерении расстояний
с помощью приборов изложен в Руководстве
по применению топогеодезических приборов.
Пример записи и обработки результатов из-
мерений расстояний с помощью дальномера
ДДИ приведен в схеме 3,
39
СХЕМА 3
(к ст. 54)
ЖУРНАЛ ИЗМЕРЕНИЯ РАССТОЯНИЙ ДАЛЬНОМЕРОМ ДДИ
Дата 15.2 1971 г.	К
Время 11 ч 30 мин	Д = ~ +0,1
О
Коэффициент дальномера 20943
Измеряемое рас- стояние	Номер рейки, база, метод измерении	.№ приемов 		Отсчеты по рейке		Параллакти- ческий угол	Среднее из прямого и оирагйог о изморери''!	Длина линии, м	Примечание
			л2	Л,
1—2	№ 2,	1	71,57	44,62	26,95
	большая,	2	70,45	43,60	26,85	26,88	779,2
	ДВОЙНОЙ	3	69,54	42,79	26,75
				ср.	26,85
2—1	№ 1,	1	74,05	47,04	27,01
	большая,	2	73,07	46,19	2I--.88
	двоимой	3	71,53	44,65	26,88
				СР-	26,92
55.	Измерение расстояния засечкой с корот-
кой базы заключается в измерении самой ба-
зы и углов на ее концах. Величина базы долж-
на быть не менее 1 :20 от определяемого рас-
стояния и берется кратной 10. Базу, как пра-
Рис. 3. Определение расстояния с
короткой базы
вило, располагают под прямым углом к опре-
деляемому расстоянию; длину базы измеряют
с. помощью мерной ленты (шнура) дважды.
Углы на концах базы измеряют с помощью
теодолита или буссоли двумя полуприе-
мами.
При расположении базы Б перпендикулярно
к измеряемой линии АС (рис. 3) искомое рас-
стояние определяют с помощью таблицы (при-
ложение 1), которая рассчитана для базы
Б = 100 м. Входом в таблицу является угол р
или (15-00—|3), если измерялся параллакти-
ческий угол при точке С.
Если длина базы отличается от 100 м, то
дальность, определенную по таблице, умножа-
ют на коэффициент К. = 0,01 • Б.
Пример 1. р = 12-43; Б = 100 м.
41
Решение. Пользуясь таблицей (приложе-
ние 1), определяем Д = 362,5 м.
Пример 2. р = 12-43; Б = 50 м.
Решение. Определяемое расстояние Д =
= 0,01 -50-362,5 = 181,2 м.
В том случае, когда база расположена под
острым углом к измеряемой линии (а#= 15-00),
искомое расстояние вычисляют по формуле
Д — Б sin р cosec (а -ф Р).
Пример. а= 16-10; р = 12-60; Б = 100 м.
Решение. Д = 100 • 0,969 • 7,370 = 714 м.
56.	Если измеренные расстояния имеют уг-
лы наклона, превышающие 2° (при определе-
нии координат на геодезической основе) или
5° (при определении координат по карте), то
их приводят к горизонту.
Поправку АД за приведение к горизонту
расстояний, измеренных дальномером по го-
ризонтальной рейке или с помощью мерной лен-
ты, определяют по таблице (приложение 2).
Если расстояния измерялись по вертикальной
рейке, то поправку АД, определенную по таб-
лице, удваивают.
Поправка АД всегда вычитается из изме-
ренного расстояния.
Пример 1. Расстояние 360 м измерено даль-
номером по горизонтальной рейке; угол на-
клона 10°10/.
42
Решение. Пользуясь таблицей (приложе-
ние 2), определяем поправку ДД:
300 м....................4,8 м
60 .и....................1,0 м
ДД == 5,8 м
Приведенное расстояние Д = 360— 5,8 =
 - 354,2 м.
Пример 2. В условиях примера 1 расстояние
определено по вертикальной рейке.
Решение. Приведенное расстояние Д —
= 360 —5,8-2 = 348,4 м.
III. ОСНОВНЫЕ ЭЛЕМЕНТЫ ВЫЧИСЛЕНИЙ
57.	Основными элементами вычислений яв-
ляются:
—	переход от дирекционного угла одного на-
правления к дирекционному углу другого на-
правления, исходящего из этой же точки;
—	определение величины горизонтального
угла по дирекционным углам направлений, со-
ставляющих этот угол;
—	решение прямой и обратной геодезиче-
ских задач на плоскости;
—	решение треугольника;
—	определение величины сближения мери-
дианов;
—	переход от истинного или магнитного
азимута к дирекционному углу;
—	определение превышений.
58.	Обработку материалов измерений, вы-
полняемых при топогеодезической привязке,
43
производят аналитическим или графическим
методом.
При аналитическом методе вычисления мо-
гут производиться:
—	с помощью ЭВМ;
—	по четырех- или пятизначным таблицам
натуральных значений тригонометрических
функций с помощью арифмометра;
—	по четырех- или пятизначным таблицам
логарифмов;
—	с помощью счислителя СТМ;
—	с помощью логарифмической линейки;
—	по номогвамме инструментального хода
(НИХ).
Порядок вычислений с помощью счислителя
СТМ, логарифмической линейки, номограммы
инструментального хода изложен в Руковод-
стве по применению топогеодезических прибо-
ров.
При обработке результатов астрономических
наблюдений используют:
— Сборник астрономических таблиц, изд.
1970 г.;
— Таблицы для вычисления азимута све-
тила, изд. 1971 г.
При графическом методе обработка резуль-
татов измерений производится на карте (аэро-
снимке) или планшете с помощью чертежных
инструментов.
59.	Дирекционный угол определяемого на-
правления равен дирекционному углу извест-
ного (исходного) направления плюс горизон-
тальный угол по ходу часовой стрелки — от из-
вестного направления к определяемому
(рис. 4):
(АВ) = (АС) + / 1.
44
Пример. (ЛС) = 52°21/,8; Z 1 = 75°15',2
(Л С) = 52°21',8
+
Z 1 = 75° 15',2
(ЛВ) = 127°37',0
Горизонтальный угол
равен разности дирекця-
онных углов правого и ле-
вого направлений, состав-,
ляющих угол (рис. 4):
Рис. 4. Схема оп-
ределения дирек-
ционного угла
(АВ) и горизон-
тальных углов 1 и 2
Z 1 = (ЛВ) - (ЛС);
Z 2 = (ЛС) — (ЛВ).
Пример.
(ЛВ) = 127°37',0; (Л С) = 52°21',8
(ЛВ) = 127°37',0 (ЛС) = 52°21',8 (4 360°)
(ЛС) 52°2Г,8 (ЛВ) = 127ст37/,0
Z 1 = 75°15',2 Z 2 = 284°44',8
Если при вычислении горизонтального угла
вычитаемый дирекционный угол будет больше
уменьшаемого угла, то к последнему прибав-
ляют 360° (60-00).
Если при вычислении дирекциэяного угла
сумма получится больше- 360° (60-00), то ее
уменьшают на эту величину.
45
60.	Прямая геодезическая задача на плоско-
сти заключается в нахождении координат оп-
ределяемой точки по известным прямоуголь-
Рис. 5. Прямая и обрат-
ная геодезические задачи
ным координатам заданной точки, расстоянию
между ними и дирекционному углу с заданной
точки на определяемую.
Дано (рис. 5): ХА, YА, АВ и (ЛВ).
Определить: Хв, Yв.
Решение прямой геодезической задачи про-
изводят в такой последовательности.
1. Вычисляют приращения координат XX и
ДУ по формулам:
XX = АВ cos (ДВ);
ДУ — АВ sin (АВ).
Знаки приращений координат и значение уг-
ла первой четверти окружности а', необходи-
мое для входа в таблицы логарифмов (нату-
ральных значений) тригонометрических функ-
ций, определяют в соответствии с величиной
дирекционного угла (АВ) (рис. 6).
46
1четверть
Лх +
Лу+
а'=(яв)
$ четверть	х
Лх+
&у-
а'=360°-(яв)А
&х-
лу-
4.'= (Л В)-180°
ЧП четверть
ах-
&у+
а'=180°-(ЛВ)
П четверть
Рис. 6. Переход oi дирек-
циопиого угла направления
к углу в 1-й четверти
2. Определяют координаты точки В по фор-
мулам:
Хв = ХА 4- ДД;
YB = Ya + ДУ.
На схемах 4, 5 и 6 приведены примеры ре-
шения прямой геодезической задачи с по-
мощью таблиц логарифмов, счислителя СТМ
и арифмометра.
При вычислениях с помощью счислителя
СТМ приращения координат определяют по
формулам:
ДХ = А В sin (15-00 — a'j;
ДУ = АВ sin a'.
47
СХЕМА 4
(к ст. 60)
РЕШЕНИЕ ПРЯМОЙ ГЕОДЕЗИЧЕСКОЙ ЗАДАЧИ
ПО ТАБЛИЦАМ ЛОГАРИФМОВ
Номер действия	Обозначение величин	Пример I	Пример 2
1	дв	3856,4	265
2	(АВ)	264°40',7	43-85
5	7.'	84°40',7	13-85
13	хв	34533,6	27533
3	Ха	34891,3	27565
11	ЬХ	—357,7	—32
10	ig дат	2,55348	1,5029
.8	1g COS а'	8,96730	9,0797
6	1g АВ	3,58618	2,4232
7	1g sin а'	9,99813	9,9968
9	ig ДУ	3,58431	2,4200
12	ДУ	—3839,8	—263
4	Уд	28701,0	83170
14	Ув	24861,2	82907
48
СХЕМА 5
(к ст. 60)
РЕШЕНИЕ ПРЯМОЙ ГЕОДЕЗИЧЕСКОЙ
ЗАДАЧИ НА СЧИСЛИТЕЛЕ СТМ
Номер
действия
Обозначения
Величины
635
2	(АВ)
3	а'
4	15-00—o'
5
6	кХ = ЛВ-sin (15-00 — а')
7	Хд
8	Уд
9	ДУ = ЛВ - sin
10	ys
28-46
1-54
13-46
31176
-627
30549
75365
+ 102
75467
4 Зак. 4025дсп
49
СХЕМА 6
(к ст. 60)
РЕШЕНИЕ ПРЯМОЙ ГЕОДЕЗИЧЕСКОЙ
ЗАДАЧИ НА АРИФМОМЕТРЕ
Номер действия	Обозначение величии	Пример 1	Пример 2
1	АВ	279,5	453
2	(АВ)	176°30',2	16-27
5	а'	3°29' ,8	13-73
6	COS а'	0,9981	0,1326
7	Sin а'	0,0610	0,9912
3		18152,3	31176
8	АХ	—279,0	—60
10	хв	17873,3	31116
4	У А	25061,4	75365
9	А1	+ 17,0	+449
11	У в	25078,4	75814
61. Обратная геодезическая задача на плос-
кости заключается в нахождении дирекцион-
ного угла с одной точки на другую и расстоя-
ния между ними по прямоугольным координа-
там данных точек.
Дано (рис. 5): ХА, УА, Хв и YB.
Определить: (АВ) и АВ.
Решение обратной геодезической задачи
производят в такой последовательности.
1.	Находят тангенс угла а' по формуле
По величине tg а' находят угол первой чет-
верти а'.
50
2.	От угла а' переходят к дирекционному
углу (АВ) в соответствии со знаками прира-
щений (рис. 7).
ZK четверть
4Х+
х I четверть
4Х+
Рис. 7. Переход от yr.iii в 1-й четверти к
дирекционному углу направления

3.	Вычисляют расстояние между точками/!
и В по формулам:
-- ЛУ
АВ =---------=ДУ cosec а ,
sin l‘
когда и' > 45° (7-50)
И	АВ = —лУ =AXsec а',
COS а(
когда и' < 45° (7-50).
4*
51
На схемах 7, 8 и 9 приведены примеры ре-
шения обратной геодезической задачи с по-
мощью таблиц логарифмов, счислителя СТМ
и арифмометра.
СХЕМА 7
(к ст. 61)
РЕШЕНИЕ ОБРАТНОЙ ГЕОДЕЗИЧЕСКОЙ
ЗАДАЧИ ПО ТАБЛИЦАМ ЛОГАРИФМОВ
Номер действия	Обозначения не тичин	Пример 1	Пример 2
3		48702,0	27533
1	*А	45328,7	27565
5	ьх	+3373,3	—32
4	¥ в	67615,0	82907
2		69850,8	83170
6	ДУ	—2235,8	—263
7	1g АУ	3,34943	2,4200
12	1g sin а'	9,74229-	9,9968
8	1g ДА	3,52806	1,5052
13	1g COS a‘	9,92093	9,0819
9	lg tg	9,82137	0,9148
10	a'	33°32',1	13-84,4
11	(AB)	326°27' ,9	43-84
14	IgAB	3,60713	2,4232
15	AB	4047,0	265
52
СХЕМА 8
(к ст. 61)
РЕШЕНИЕ ОБРАТНОЙ ГЕОДЕЗИЧЕСКОЙ
ЗАДАЧИ НА СЧИСЛИТЕЛЕ СТМ
Номер действия	Обозначения	Величины
3	X в	43722
1	*А	43434
5	ах	+288
4	У в	15127
2	Ya	15532
6	АГ	—405
7	а' (15-00 —а')	5-91
8	(АВ)	50-91
9	Ав	497
СХЕМА 9
(к ст. 61)
РЕШЕНИЕ ОБРАТНОЙ ГЕОДЕЗИЧЕСКОЙ
ЗАДАЧИ НА АРИФМОМЕТРЕ
Номер действия	Обозначение величин	Пример 1	Пример 2
3		47988,4	37691,3
I	ХА	48509,7	34218,5
5	АХ	-521,3	+ 3472,8
4	В	53204,9	56526,1
2	Ул	56002,3	58849,8
6	ДУ	—2797,4	—2323,7
53
Номер действия	Обозначение величии	Пример 1	Пример 2
7	tga'	5,36620	-0,66911
8	af	79°26',6	33°47' ,2
9	(АВ)	259°26',6	326° 12', 8
10	cosec а' или sec	1,01722	1,20321
11	лв	2845,6	4178,5
62. Решение треугольника заключается в на-
хождении по известным двум углам и одной
стороне третьего угла и двух других сторон.
Рис. 8. Решение треугольника
Дано (рис. 8): длина стороны АВ и углы
А и В.	___
Определить: угол С и длины сторон АС и
ВС.
Решение треугольника производят в такой
последовательности.
54
1. Находят угол С по формуле
С = 180°— (Л р В)
или
С = 30-00 — (Л + В).
2. Определяют длины сторон АС и ВС по
формулам:
АС — АВ~ sin В
sin С
или
АС — АВ cosec С sin В;
АВ . .
ВС —-------sin А
sin С
или
ВС = АВ cosec С sin А.
На схемах 10, 11 и 12 приведены примеры
решения треугольника с помощью таблиц ло-
гарифмов, счислителя СТМ и арифмометра.
63. Сближение меридианов у з пределах
одной зоны вычисляют по формуле
у = Z sin В,
где
l=L — Lo—удаление от осевого меридиана
зоны (в минутах);
L — долгота данной точки;
Lo — долгота осевого меридиана зоны,
в которой , располагается точка;
В — широта данной точки.
55
СХЕМА 10
(к ст. 62)
РЕШЕНИЕ ТРЕУГОЛЬНИКА ПО ТАБЛИЦАМ
ЛОГАРИФМОВ
Номер действия	Обозначение величин	Пример 1	Пример 2
1	А	35°40',5	16-24
2	В	2Г50',2	7-32
3	А -г В	57'30' ,7	23-56
4	С	122°29' ,3	6-44
5	АВ	8024,5	324
6	1g АВ	3,90442	2,5106
7	1g sin С	9,92609	9,7955
10	1g АВ — 1g sin С	3,97833	2,7151
8	1g sin A	9,76581	9,9963
9	1g sin В	9,57050	9,8411
		.
11	ig AC	3,54883	2,5562

12	IgBC	3,74414	2,7114
13	AC	3538,6	360
14	BC	5548,0	515
56
CAEAf/l 11
(к ст. 62)
РЕШЕНИЕ ТРЕУГОЛЬНИКА НА СЧИСЛИТЕЛЕ СТМ
Номер
действия
Обозначения
Величины
А
В
1
2
3
4
5
6
7
А + В
С 30-00 — (А 4 В)
АВ
4-29
8-14
12-43
17-57
856
668
386
СХЕМА 12
(к ст. 62)
РЕШЕНИЕ ТРЕУГОЛЬНИКА НА АРИФМОМЕТРЕ
Номер действия	Обозначение величин	Пример 1	Пример 2
1	А	67°39',8	57°31',6
2	В	62°21' ,8	84°39',6
3	А -- В	130°01',6	142°11',2
4	С	49° 58' ,4	37°48' ,8
5	~АВ	3990,1	465,8
6	cosec С	1,30592	1,63108
. 9	AB-cosec С	5210,8	759,8
57
Номер действия	Обозначение величин	Пример 1	Пример 2
7	sin А	0,92497	0,84364
8	sin В	0,88590	0,99566
10	АС	4616,2	756,5
11	ВС	4819,8	641,0
Широту В и долготу L точки определяют по
карте с точностью до О',5.
Значение Lo определяют по формуле
Ln = 6°N~3°,
где N — номер зоны.
Для контроля значение 7 определяют по
графику (приложение 3) или по карте.
По карте сближение меридианов у опреде-
ляют по формуле
7--= ук + Ду.
где 7к — сближение меридианов, указанное на
карте;
Ду— поправка на смещение точки по дол-
готе от центра листа карты.
Поправку Д-у берут из таблицы (приложе-
ние 4) по абсциссе X точки и величине Д
(удаление точки по долготе от центра листа
карты в км). Если точка расположена восточ-
нее центра листа карты, то Ду учитывают со
знаком «плюс», если западнее — «минус».
68
При контроле вычислений 7 по графику рас-
хождение не должно превышать Г, по карте —
0-01.
В том случае, когда координаты точки (ба-
тареи) преобразуются в смежную, через одну
или две зоны, сближение меридианов вычис-
ляют по прямоугольным координатам с по-
мощью Сборника таблиц для расчета геоде-
зических данных.
Пример 1. Определить сближение меридиа-
нов у для точки с координатами X = 7 510485
(В = 67°40'), Y = 6423675 (А = 31°12').
Решение: 1. Lo = 6° • 6 — 3° = 33°;
2.	/= 31°12' —33° = —1°48' = —108';
3-	IgT = lg + IgsinB = lg (—108') +
+ 1g sin 67°40' = 2,03342 л + 9,96614= 1,99956 n;
4.	7 = —99',9 = — 1°39',9.
Контроль. По графику (приложение 3) по
X — 7510 км, Y = 424 км определяем 7 =
= —1 °40z.
Пример 2. Определить сближение меридиа-
нов по карте для точки, имеющей абсциссу
X = 6750 км и удаленной по долготе к восто-
ку от центра листа карты на Д = 17 км. Сбли-
жение меридианов, указанное на карте,
7к = -0-30.
Решение: 1. Из таблицы (приложение 4)
выбираем Д7 = +0-04,6 — +0-05;
2.	7 = -0-30 + 0-05 = —0-25.
64. Переход от истинного азимута к дирек-
ционному углу (рис. 9) производится по фор-
муле
а = А -— Ъ
где а —дирекщионной угол:
59
A — истинный азимут;
7—сближение меридианов (сближение
меридианов считается положитель-
ным, если северное направление оси
абсцисс отклонено к востоку от ис-
тинного меридиана, и отрицатель-
ным, если ось абсцисс отклонена к
западу).
Рис. 9. Схема вза-
имосвязи дирекци-
онных углов и ази-
мутов:
А — истинный азимут;
Ат — магнитный ази-
мут; а — дирекцион-
ный угол; Т — сбли-
жение меридианов;
g ДАт — поправка бус-
соли
Переход от магнитного
очному углу производится
азимута к дирекци-
по формуле
а=Ат- ДАт,
где Ат—магнитный азимут;
ААт — поправка буссоли.
Пример. Дано: А = 47-95;	7 = +0-25;
.4т = 46-30; ДАт = —1-40.
Определить а.
Решение: 1. а = А—7 = 47-95—( + 0-25) =
= 47-70;
2. а = Ат — ДАт = 46-30—(—1-40) =47-70.
;60
IV. КОНТРОЛЬ ИЗМЕРЕНИЙ И ВЫЧИСЛЕНИЙ
65.	Все измерительные и вычислительные ра-
боты при топогеодезической привязке выпол-
няют с контролем. Для контроля применяют
более точные или равноточные приборы и спо-
собы работ.
Допустимые расхождения при контроле
определения координат, высот и дпоекционных
углов вычисляются по формуле
Апред — 3 V Ео 4- Ек,
где Ео — срединная ошибка способа, которым
определялась данная величина;
Ек— срединная ошибка контрольного
способа определения той же вели-
чины.
Величины Ео и Ек для соответствующих спо-
собов работ выбираются из табл. 4 (ст. 23).
При допустимых расхождениях за окончатель-
ное значение определяемой величины прини-
мается среднее арифметическое из полученных
результатов.
Если расхождения превышают допуски, то
сначала проверяют вычислительные работы,
а затем полевые измерения.
Для приближенного контроля можно приме-
нять менее точные приборы или способы ра-
бот. В этом случае результаты не осредняют,
а принимают по более точным данным.
66.	Для контроля топогеодезической привяз-
ки применяют, как правило, независимые спо-
собы работ. Например, при определении ди-
рекционных углов . ориентирных.;..направлений
независимыми способами могут быть гироско-
пический и астрономический способы, гиро-
скопический и геодезический способы. В от-
дельных случаях для контроля разрешается
применять одинаковые приборы, например
два гирокомпаса для определения дирекцион-
ного угла одного и того же направления.
Контроль определения дирскционного угла
ориентирного направления повторным запус-
ком гирокомпаса является зависимым спосо-
бом и допускается в исключительных случаях.
При этом перед повторным запуском гироком-
пас необходимо остановить, заарретировать и
повернуть гироузел на малый угол.
67.	Для контроля правильности измеритель-
ных и вычислительных работ:
—	горизонтальные углы измеряют двумя по-
луприемами; расхождение значений угла в по-
луприемах не должно превышать 30" — для
теодолита Т-10В; 60"—для теодолита ТТ-3 и
0-01 — для буссоли;
—	расстояния измеряют одним и тем же
способом в прямом и обратном направлении
или разными способами;
—	ходы прокладывают, как правило, между
двумя исходными пунктами;
—	сличают дирекционные углы некоторых
сторон хода, вычисленные в процессе его про-
кладки, с дирекционными углами, определен-
ными с помощью буссоли;
—	при прокладке ходов примычные углы на
исходных пунктах измеряют от двух ориентир-
ных направлений; при этом расхождение зна-
чений дирекционного угла определяемой сто-
роны при привязке на геодезической основе не
должно превышать 30" при работе с теодоли-
62
том и 0-01 при работе с буссолью; если на ис-
ходном пункте имеется только одно ориентир-
ное направление, то для контроля используют
гирокомпас или буссоль (в неаномалийном
районе);
— при замкнутых ходах в наблюдения
включают направления на точки, координаты
которых известны;
—	при определении дирекциопных углов
ориентирных направлении по контурным точ-
кам карты (аэроснимка) используют два не-
зависимых направления (две пары контурных
точек);
—	производят независимое определение,
координат привязываемой точки от разных
контурных точек;
—	сличают координаты точки, полученные
привязкой с помощью приборов с координата-
ми, определенными путем нанесения этих то-
чек на карту (аэроснимок) глазомерно.
68. Все записи результатов полевых измере-
ний ведут только в журналах. Перед производ-
ством любых измерений должна быть сделана
схема привязки с взаимным расположением
исходных и привязываемых точек. На схеме
показывают измеренные элементы и направле-
ние север — юг.
Все вычислительные работы выполняются
в бланках, предусматривающих контрольные
вычисления. При возможности вычисления
производятся двумя вычислителями независи-
мо друг от друга.
Все журналы с записями полевых измере-
ний, бланки вычислений и списки координат
сохраняются в топогеодезической подразделе-
нии до смены района’ развертывания части
(соединения),
—	63

ГЛАВА ЧЕТВЕРТАЯ
СПОСОБЫ ОПРЕДЕЛЕНИЯ КООРДИНАТ
И ВЫСОТ ПРИВЯЗЫВАЕМЫХ ТОЧЕК
I. ОПРЕДЕЛЕНИЕ КООРДИНАТ
НА ГЕОДЕЗИЧЕСКОЙ ОСНОВЕ
1.	Общие положения
69.	Координаты привязываемых точек опре-
деляются с помощью приборов относительно
пунктов геодезической сети засечками и теодо-
литными (буссольными) ходами или сочетани-
ем ходов и засечек. Одновременно с опреде-
лением координат на геодезической основе оп-
ределяются дирекционпые углы ориентирных
направлений.
70.	Способ засечек целесообразно применять
в условиях открытой и полузакрытой местно-
сти, ходы — в условиях закрытой местности
или когда применение засечек нецелесообраз-
но.
Углы при точке, определяемой засечкой,
должны быть не менее 30° и не более 150°.
71.	Работа на местности при любом способе
топогеодезических работ заключается в изме-
рении углов и расстояний.	.
64
Обработка результатов измерений произво-
дится аналитически с помощью ЭВМ, таблиц
логарифмов, арифмометра или счислите-
ля СТМ (при работе с ПАБ-2А).
2.	Засечки
72.	Для определения координат привязывае-
мых точек применяют прямую, обратную или
комбинированную засечки.
При засечках дирекционпые углы направ-
лений с исходных пунктов на определяемые
точки могут быть получены непосредственно
на местности с помощью ориентированного
прибора от исходных направлений, дирекцион-
ные углы которых выбирают из каталога. Если
данные об исходных ориентирных направлени-
ях отсутствуют, то их определяют решением
обратной геодезической задачи по координа-
там исходных пунктов. При этом взаимное
удаление пунктов, используемых для решения
обратной геодезической задачи, должно быть
не менее 4 км.
Засечки с помощью теодолита относительно
пунктов ГГС, СГС-30 и СГС-60 обеспечивают
получение координат привязываемой точки с
круговой срединной ошибкой 5 м, с помощью
буссоли — 10 м.
Прямая засечка
73.	При прямой засечке положение привязы-
ваемой точки определяют измерением углов на
трех исходных пунктах (точках).
Если на исходном пункте геодезической се-
ти имеются два ориентирных направления с
5 Зак. 4025дсп
65
известными дирекционными углами (например,
на пункт СГС и ОРП), то дирекционный угол
определяемого направления получают непос-
редственно на местности с помощью ориенти-
рованного прибора. При этом измеряют углы,
отмеченные на рис. 10.
Рис. 10. Прямая засечка ориентирован-
ным прибором при наличии взаимной
видимости между исходными пунктами
Если на исходных пунктах, между которыми
имеется взаимная видимость, отсутствуют ори-
ентирные направления с известными дирекци-
онными углами, то для решения прямой за-
сечки на местности измеряют углы щ, Pi, а?.,
₽2 (рис. 11).
При отсутствии взаимной видимости между
исходными точками задача может быть реше-
на, если с точек А, В и С видна одна точка Д
(рис. 12) или если с каждой из них видны
ОРП и отдельные точки Д, Е, F (рис. 13), коор-
динаты которых известны. В этих случаях па
местности измеряют углы, отмеченные на
рис. 12 и 13.
66
Рис. 11. Прямая засечка
по измеренным углам
Рис. 12. Прямая засечка от общего
ориентира
74.	Определение дирекционного угла направ-
ления на определяемую точку непосредствен-
но на местности (ориентированным прибором)
производят в такой последовательности:
— при круге право (КП) устанавливают от-
счет по горизонтальному кругу (ГК), равный
дирекционному углу одного из исходных нап-
равлений, например (А— ОРП-1) (рис. 13);
5*
67
— ослабляют зажимной винт ГК и наводят
зрительную трубу на исходный пункт ОРП-1,
закрепляют ГК и, действуя его наводящим
винтом, совмещают вертикальный штрих (бис-
сектор) сетки зрительной трубы с точкой ви-
зирования на ОРП-1;
Рис. 13. Прямая засечка ориентированным
прибором при отсутствии видимости между
исходными пунктами
— ослабляют зажимной винт колонки и-на-
водят зрительную трубу на определяемую точ-
ку Р,закрепляют колонку и,действуя ее наво-
дящим винтом, совмещают вертикальный
штрих (биссектор) сетки зрительной трубы с
точкой визирования;
— снимают отсчет, равный дирекционному
углу определяемого направления (4P)i;
— при круге лево (КЛ) устанавливают от-
счет по ГК, равный дирекционному углу второ-
68
го исходного направления (АД), и определяют
дирекционный угол (ЛР)2 таким же образом,
как и при КП.
Расхождение между двумя значениями ди-
рекционного угла (АР) не должно превышать
30".
За дирекционный угол определяемого нап-
равления принимают среднее значение из по-
лученных величин (АР)1 и (АР)2.
Аналогичные действия выполняют па пунк-
тах В и С.
75. Вычисление прямой засечки может про-
изводиться по таблицам логарифмов, с помо-
щью счислителя СТМ пли на арифмометре.
Вычисления целесообразно выполнять на спе-
циальных бланках (схемы 13—16).
Промежуточным контролем решения прямой
засечки является сходимость значений стороны
ВР, полученных из решения треугольников
АВР и ВСР. Значение логарифма стороны ВР
не должно различаться более чем на 60 еди-
ниц пятизначного логарифма при засечке с
помощью теодолита или 100 единиц при засеч-
ке с помощью буссоли.
Если засечка решается с помощью счислите-
ля СТМ, то расхождение в стороне ВР не
должно превышать 10 м.
Прямая засечка считается выполненной
правильно, если расхождения в координатах
точки Р, полученных с пунктов А и С, не пре-
вышают 15 м для теодолита и 20 л для буссо-
ли. За окончательный результат принимают
среднее значение координат с округлением до
целых метров.
69
СХЕ
(к ст.
ВЫЧИСЛЕНИЕ ПРЯМОЙ ЗАСЕЧКИ
I. Решение обратных геодезических задач
	Между точками	А и В	Между точками В и С
3	хв	11279,2	16	Хв	11279,2
1	ХА	08407,7	14	Хс	06199,0
0	АЛ'	+2871,5	18	дХ	+5080,2
4	Ув	80202,I	17	Ув	80202,1
2/	Уа	85677,3	15	Ус	79739,3
6	ЛУ	-5475,2	19	ДУ	4-462,8
7	1g АУ	3,73840	20	1g д У	2,66539
11	lg sin (АВ)	9,94724	24 Ig sin (СВ)	8,95771
8	1g ЛХ	3,45810	21	IgAX	3,70588
12	Ig соз (АВ)	9,66694	25 Ig cos (СВ)	9,99821
9	Ig tg (АВ)	0,28030	22 lg tg (CB)	8,95951
10	(АВ)	297°40',5	23	(CB)	5’12',3
13	1g АВ	3,79116	26	Ig CB	3,70768
	3	Вычисление координат
С точки А			С точки C
1	(АВ)	297с40',5	15	(CB)	5’12',3
	Otf	—35"4*5',8	16	0,	+54°18',9
3	(АР)	261°54',7	17	(CP)	59’31',2
13	ХР	07998,4	27	Xp	07998,8
4	ХА	08407,7	18	Xc	06199,0
11	*Х	—409,3	25	ДХ	+1799,8
9	1g \Х	2,61200	23	lg AX	3,25522
8	lg cos (АР)	9,14829	22 lg cos (CP)	9,70521
6	1? АР	3,46371
7	lg sin (АР)	9,99566	21 Ig sin (CP)	9,93541
10	lg дК	3,45937	24	Ig А У	3,48542
12	ду	-2879,9	26	дУ	+3057,9
5	УА	85677,3	19	Ус	79739,8
14	Ур	82797,4	28	Yp	82797,2
29	ХСР	07999
30	Уср	82797
Вычислял Яковлев
8.4 1971 г.
70
MA 13
76)
ПО ТАБЛИЦАМ ЛОГАРИФМОВ
2. Решение треугольников
Названия (номера) вершин	Углы			Логариф- мы синусов углов		Стороны
	обо- зна- чения		величины			обозна- чения		логариф- мы
				17	3,85476
1’. 30	5	ft	(]20°15',5)	9	9,93640	15	АВ	3,79116
Л. Бор	1	ai	35°45',8	10	9,76674	18	ВР	3,62150
В. Елец	2	81	23°58',7	11	9,60895	19	АР	3,46371
	6		180°00,0	20	3,71179
Р. 30	7	72	(82°08',0)	12	9,99589	16	вс	3,70768
В. Елец	3	а2	43°33',1	13	9,83822	21	СР	3,55001
С. Крутая	4		54°18',9	14	9,90968	22	ВР	3,62147
	8		180°00',0
Схема обозначений
71
СХЕ
(к ст.
ВЫЧИСЛЕНИЕ ПРЯМОЙ ЗАСЕЧКИ
1. Решение обратных геодезических задач
Между точками /		и В	Между точками В и С
3	Хв	83219	хв	83219
1	ХА	85847	хс	79587
5	ах	—2628	АХ	+3632
4	7 в	36102	Y В	36102
2		36715	Y С	36499
6	ДУ	-613	ДУ	—397
7	а'	2-19	а'	1-04
8	15 -00 — а'	12-81	15-00—а'	13-96
9	(ЛВ)	32-19	(СВ)	58-96

10	АВ	2698	св	3652
	3. Вычисление координат
С точки А			С точки б;

3	АР	4120	СР	2862
4	(АР)	26-74	(СР)	5-67
5	а'	3-26	а'	5-67
6	15-00 — а'	11-74	15-00 — а'	9-33
1	хА	85847	ХС	79587
7	ах	—3885	АХ	+2370
8	Хр	81962	ХР	81957
2	А	36715	* С	36499
9	ДУ	+ 1380	ДУ	+ 1600
10	Ур	38095	Ур	38099
11	Хр =	81960	Ур =	38097
	ср		ер
72
MA 14
'6)
НА СЧИСЛИТЕЛЕ СТМ
2. Решение треугольников
А АВР			двср
1	Я1	5-45	а2	8-58
2		18-19		6-71
3	“| + ₽1	23-64	а2 +	15-29
4	71	6-36	Ъ	14-71
5	АВ	2698	ИС	3652
6	~АР	4120	СР	2862
7	ВР	2358	Ир	2363
Схема обозначений
Вычислял Яковлев
8Д. 1971 Г.
73
76. Вычисление прямой засечки но таблицам
логарифмов (схема 13) и с помощью счисли-
теля СТМ (схема 14) выполняют в такой по-
следовательности.
1.	Решением обратных геодезических задач
находят дирекционные углы и логарифмы ис-
ходных сторон: (ЛВ), (ВС), 1g АВ и 1g ВС
(рис. 11).
Если углы «1,	а2, Рг не измерялись на ме-
стности, то из решения обратных геодезиче-
ских задач находят дирекционные углы (4Д),
(ВД) и (СД) (рис. 12) или (АД), (BE) и
(CF) (рис. 13).
2.	Вычисляют дирекционные углы (АР),
(ВР) и (СР) в соответствии со ст. 59.
3.	Находят углы и (рис. 11) как допол-
нение до 180° суммы углов щ + pi и а2 + рг
или как разность дирекционных углов с исход-
ных точек на определяемую.
Если углы си, pi и «2, Рг не измерялись, то
их находят из вычислений (как разности соот-
ветствующих дирекционных углов).
4.	Решая треугольники АВР и ВСР, находят
логарифмы сторон АР, ВР и СР.
5.	Решением прямых геодезических за-
дач находят координаты точки Р с точек
А и С.
Если дирекционные углы и длины исходных
сторон известны, то вычисления по п. 1 не вы-
полняются. Если дирекционные углы (АР),
(ВР) и (СР) определены на местности ориен-
тированным прибором, то вычисления по п. 2
не выполняются,
74
77. Вычисление прямой засечки с помошыо
арифмометра по измеренным углам си, Pi и
«2, ₽2 (рис. 11) производят в такой последова-
тельности.
1.	В бланк вычисления прямой засечки (схе-
ма 15) записывают измеренные углы при
вершинах А, В и С в треугольниках АВР
и В СР.
При этом исходные точки обозначают буква-
ми А, В, С слева направо по отношению к опре-
деляемой точке Р. Углы треугольников обозна-
чают: а — левый, р —правый, если стоять
на исходной стороне лицом к определяемой
точке.
При отсутствии видимости между исходны-
ми точками вычисляют дирекционные углы
(АВ), (ВС), (АР), (ВР) и определяют углы
мир.
2.	Находят котангенсы углов а и р и их сум-
му (для каждого треугольника).
3.	Вычисляют координаты точки Р с точек
А и В, а затем,с В и С по формулам:
ctg '-i%sct» 7. - Ya+ Yb
Ар — -------------------------;
Ctga + Ctg₽
V A cts P + ctS a + ''A—
1P =--------------------------.
Cig a 4- Ctgfj
При вычислении координат точки Р с точек
В и С точка В принимается за А, а точка С —
за В.
75
СХЕМА /5
(к ст. 77)
ВЫЧИСЛЕНИЕ ПРЯМОЙ ЗАСЕЧКИ
ПО ФОРМУЛАМ КОТАНГЕНСОВ УГЛОВ
ТРЕУГОЛЬНИКОВ
Назва- ние (номер) пункта (точки)	Углы	Абсциссы '<А *В Хр	Ctg <7. ctg р Ctg «4- 4-ctg 3	Ордииаты Ув Ур
А. Бор В. Елец Р. 30	35°45',8 23 58,7	08407,7 11279,2 07998,4	1,38841 2,24834 3,63675	85677,3 80202,1 82797,4
В. Елец С. Крутая Р. 30	43°33',1 54 18,9	11279,2 06199,0 07998,8	1,05188 0,71818 1,77006	80202,1 79739,3 82797,1
1. ХР 2. YP	Хр = 07999	1 Yp = ср	1	Ср Формулы: _ ХА c‘g ? + ХВ Ctg ® — У А + 1 ctg’.+ ctgp __ У A ctg? +7Sctg4. +ХД — X Ctg а + ctg 3 Схема обозначений			82797 > в
Вычислял Васильев
8.4 1971 г.
76
. 78. Вычисление координат точки Р произво-
дят на арифмометре в следующем порядке.
а)	На правых крайних рычагах арифмомет-
ра устанавливают множимое ХА (или Уд).
В нашем примере для первого треугольни-
ка: ХА = 8407,7.
б)	Умножают установленное на рычагах
число на ctg р.
Затем устанавливают на рычагах Хв (или
YB) и умножают его на ctg и.
В результате этих действий в ответном ряду
(на счетчике результатов) получают сумму
произведений чисел:
y^ctgP + Xsctga
(или Ya ctg ₽ + Vsctga).
В нашем примере для первого треугольника:
8407,7 • 2,24834 + 11279,2 • 1,38841
(5677,3-2,24834 + 202,1 • 1,38841).
в)	Устанавливают на крайние правые рыча-
ги Ya (или Хл) и, поставив каретку так, чтобы
против индекса (стрелки) счетчика оборотов
была цифра 5 счетного ряда, если котангенсы
взяты с четырьмя десятичными знаками, или
цифра 6, когда котангенсы взяты с пятью де-
сятичными знаками, вычитают YA (или при-
бавляют X А}. Затем устанавливают на рычаги
YB (или Хв) и, не сдвигая каретки, прибавляют
его к ранее полученному результату (или вы-
читают из предыдущего результата).
77
г)	Устанавливают па крайних правых рыча-
гах арифмометра сумму котангенсов углов а и
[3 (в нашем примере 3,63675) и, вращая ручку
арифмометра в обратную сторону, делят полу-
ченный ранее результат на эту сумму. В ре-
зультате деления получают искомую абсциссу
ХР (или ординату УР). В нашем примере абс-
цисса ХР из первого треугольника равна
8407,7-2,24834 + 11279,2-1,38841—5677,34-202,1 _
3,63675	”
_2«_ = 7998Л.
3,63675
79. Вычисление прямой засечки с помощью
арифмометра (схема 16) по дирекционным уг-
лам (АР), (ВР) и (СР) производят по форму-
лам котангенсов дирекционных углов:
1 у^ У 5 ctg (5Р) ~ У л с‘ё <лр) + ха ~ Хв .
Р	ctg (ВР) — ctg (АР)
2. ХР = (Yp - УА) ctg (АР) + ХА.
Если один из дирекционные' углов близок
к 0° или 180°, то вычисление Следует произво-
дить по формулам тангенсов дирекционных
углов:
i х - .XA^(AP)-XgtS(BP) + Yg-YA .
Р	tg(4P)-tg(№)
2. YP = (ХР - ХА) tg (АР) -J- YA.
При вычислении координат точки Р с точек
S и С точка В принимается за А, а точка С за
В. Действия на арифмометре выполняются
в такой же последовательности, как и в ст. 78.
78
СХЕМА 16
(к ст. 79)
ВЫЧИСЛЕНИЕ ПРЯМОЙ ЗАСЕЧКИ
ПО ФОРМУЛАМ КОТАНГЕНСОВ
ДИРЕКЦИОННЫХ УГЛОВ
Название (номер) пункта (точки)	Дирскциои- ные углы (АР) (ВР) (СР)	Абсциссы *А хс	Ctg (АР) ctg (ВР) ctg (СР)	Ординаты ya Yb Yc
А. Бор В. Елец С. Крутая	261°54',7 141 39,2 59 31,2	08407,7 11279,2 06199,0	+0,14211 — 1,26410 +0,58857	85677,3 80202,1 79739,3
	Хр = 07999 ср		У р = 82797 ср
1. Ур =	Формулы: Г s ctg (BP)_yActg (АР) + Ха-			хА
	Ctg	(BP) — ctg (АР)		>
2. ХР == (УР - Гд) ctg (АР) + Ха.
Схема обозначений
Вычислял Васильев
8.4 1971 г.
79
Обратная засечка
80. При обратной засечке положение точки
определяется измерением углов между на-
правлениями на четыре исходные (опорные)
Рис, 14. Обр атная засечка
точки (рис. 14). Точки А, В и С являются ис-
ходными для вычисления координат точки Р,
а точка Д — контрольной.
Рис. 15. Схема различных случаев взаим-
ного расположения точек
81. При выборе исходных точек А, В и С
необходимо учитывать следующее.
Задача решается надежно, если определяе-
мая точка Р (рис. 15) находится:
— внутри треугольника АВС (точка 1);
80
—	вне треугольника, против одной из его
вершин (точки 2);
—	против одной из сторон треугольника
(точки 3).
Задача совсем не решается, если определяе-
мая точка Р находится на окружности (точ-
ки 4), проходящей через точки А, В и С. Если
точка Р расположена близко от этой окруж-
ности, то задача решается, но точность засечки
резко снижается.
82. Вычисление обратной засечки по табли-
цам логарифмов производят в такой последо-
вательности (схема 17).
1.	Обозначают исходные точки буквами А,
В, С а контрольную точку буквой Д, а изме-
ренные углы буквами а, р и у. При этом точки
А, В и С должны располагаться по ходу часо-
вой стрелки (в порядке алфавита). Точка Д
может занимать любое положение по отноше-
нию к точкам А, В и С. Углы обозначают: а —
между направлениями на точки А и В; р— на
точки В и С; у — на точки А и Д.
2.	Решением обратных геодезических задач
находят дирекционные углы и логарифмы ис-
ходных сторон (ЛВ), (ВС), 1g АВ и 1g ВС.
3.	Записывают в бланк решения обратной
засечки (схема 17) измеренные углы а, ₽ и 1
и логарифмы исходных сторон.
4.	Находят логарифмы синусов углов а и р,
вычисляют разности логарифмов исходных
сторон и синусов противолежащих им углов
для обоих треугольников:
lg АВ — lg sin a, 1g ВС— lg sin р,
и записывают их над логарифмами синусов
соответствующих углов, ’
6 Зак. 4025дсп
81
СХЕ
(к ст.
ВЫЧИСЛЕНИЕ ОБРАТНОЙ ЗАСЕ
Решение
Названия (номера) вершин	Углы
	обозначения	величины
Р. 27	1	а	122° 29',4
А. Липовка	26	?	35 40,4
В. Вешки	28 180°— (а + с.) 29	(21 50,2) 180 00,0
Р. 27	2	₽	101°08' ,5
С. Горки	27	ф	38 38,6
В. Вешки	30 180°-(₽+ф) 31	(40 12,9) 180 00,0
82
MA 17
82)
ЧКИ ПО ТАБЛИЦАМ ЛОГАРИФМОВ
треугольников
	Логарифмы синусов углов		Стороны
			обозна- чения		логарифмы
	8	3,97834
	6	9,92608	4	АВ	3,90442
	32	9,76579	36	ВР	3,74413
	33	9,57050	37	АР	3,54884
	9	3,94862
	7	9,99174	5	ВС	3,94036
	34	9,79552	38	ВР	3,74414
	35	9,81000	39	СР	3,75862
83
Вычисление
Вычисление ® и |
Обозначения		Величины
10	а + 3	223° 37',9
и	в	62 03,1
12	а + ₽ + В	285 41,0
13	Ф + Ф	74°19',0
15	1g (АВ : sin а)	3,97834
16	1g (ВС ; sin 3)	3,94862
17	lg tg0	0,02972
18	0	46°57' ,5
19	0 + 45°	91’57',5
20	lg ctg (0 + 45°)	8,53393/г
21	igtg -у (?+Ф)	9,87961
22	ig ‘я -у (ф—Ф)	8,41354/г
14	у (ф+Ф)	37’09',5
23	-у (<Р — Ф)	-1 29,1
24	ф	35° 40',4
25	ф	38’38' ,6
С точки А
(ЛВ)	238’44',2
ср	-;-35 40,4
(ЛР)	274 24,6
Хр	74014,1
*А	73742,0
\х	+272,1
1g ДЛ-	2,43472
lg cos (АР}	8,88588
lg АР	3,54884
lg sin (ЛР)	9,99871
1g ДУ	3,54755
ДУ	—3528,2
У д	95306,7
у р	91778,5
ХСР	74014,2
У СР	91778,6
хд	75055,3
Yд	89995,8
40
41
42
52
43
50
48
47
45
46
49
51
44
53
68
69
70
71
Вычислял Беликов
27.6 1971 г.
84
Й'й’ордииат
	С точки С
	54	(СВ)	176°41',0
	55	ф	—38 38,6
	56	(СР)	138°02',4
	66	Хр	74014,2
	57	хс	78279,6
	64	АХ	—4265,4
	62	1g ах	3,62996
	61	Ig cos (СР)	9,87134
	59	\gCP	3,75862
	60	Ig sin (СР)	9,82517
	63	1g АУ	3,58379
	65	ДУ	+3835,2
	58	Y С	87943,4
	67	Y Р	91778,6
Контроль засечки
По точке Д
72		+ 1041,1
73	УД~~ 1' Р	—1782,8
74		3,25110
75	Wa-xp}	3,01749
76	lg tg (РД)	0,23361
77	(РД)	300°17',0
78	(РА)	94 24,6
3		205 51,1
79	(РА) + 7	300° 15' ,7
80	Ь(РД)	1',3
Формулы для вычисления
ф и ср:
Схема обозначений
' ср + Ф 360° — (а + 3 + В)
‘	2	”	2
CD - Ф	ф -L ф
2. tg"—~	tg--~— ctg(iJ -:- 45“)
tg 6 =
ЛВ
sin а
ВС
sin 3
ср + Ф с — ф
о. ср =------------- +------------
*	2	2
4 , _ ? +	_ ? — Ф
’	2	2
85
5.	Вычисляют углы <р и гр при точках А и С.
Для этого находят:
а)	полусумму углов ср и гр по формуле
ср + ф _ збо° — (* + ft + В)
2	~	2
где — угол между исходными сторонами
на пункте В, вычисляемый по дирекционным
углам (ВА) и (ВС);
б)	полуразность углов ср и гр по формуле
tg^=±
s 2
tg1-—- ctg (0 4-45°).
Угол 0 вычисляют по формуле
, д АВ
tg 0:=---
Sin а
ВС
sin ft
Угол <р находят сложением полученных вели-
С£>+ф	ср—ф
чин - и > а угол Ф — вычитанием второй
величины из первой.
6.	Вычисляют недостающие углы в треуголь-
никах АВР и ВСР (при точке В) как допол-
нение до 180°, находят логарифмы синусов
этих углов и углов ср и гр, а затем вычисляют
логарифмы сторон АР, ВР и СР.
7.	Вычисляют дирекционные углы (АР) и
(ВР) или (СР).
8.	Решением прямых геодезических задач
находят координаты точки Р с точек А и В
или А и С.
86
9.	Производят контроль засечки. Для этого
дважды вычисляют дирекционный угол (РД)-
tg (РД) = \Д~~’ и (РД) = (РА) + т.
Ад Лр
Расхождение между полученными значения-
ми (РД) не должно превышать величины, оп-
ределяемой по формуле
Д(РД) = ^—.
' РД км
Если дирекционные углы и длины исходных
сторон известны, то вычисления по п. 2 не вы-
полняются.
83.	Вычисление обратной засечки на ариф-
мометре производят в такой последователь-
ности.
1.	Записывают в бланк решения обратной
засечки (схема 18) измеренные углы а, р и у.
Углы обозначают: а — между направлениями
на точки А и В; |3 — на точки А и С; у — на
точки А и Д.
2.	Находят котангенсы углов а и р и раз-
ности координат точек В и А, А и С.
3.	Вычисляют дирекционный угол направле-
ния АР по формуле
ctg (АР) =
__ (*B —*А) ctg а+(-^А— ) ctg ₽ + Y В — Y С
(УВ — Y a) Ctg а + (}' А~ У с) Ctg ₽ + ^С~ХВ
Вычисление ctg (АР) производится непо-
средственно на арифмометре, при этом снача-
ла вычисляется и записывается в бланк зна-
менатель, а затем вычисляется числитель и
(без записи в бланк) делится на знаменатель.
87
СХЕ
(к ст.
ВЫЧИСЛЕНИЕ ОБРАТНОЙ
Схема обозначений
Название (номер) пункта (точки)	Координаты		а р
	X	У
А. Сухое	63553,3	19431,7	(ДР)
В. Кривое	67973,2	21353,2
С. 105	66433,2	26342,4	(or)
Д. 117	58417,4	27814,6	(РА) + 7
Р. 15	63841,5	23411,3
Гр-Г	А = + 3979,6
Знаменатель: 8307	, 4295
Вычислял Васильев
27,6 1971 г.
88
MA/8
83)
ЗАСЕЧКИ НА АРИФМОМЕТРЕ
Формулы:
1.	ctg (ЛР) =
(х в— ха) ctg g + (^а — ctg Э ~r в—Kc
= (У в - у a) ctg * + (Уд - Г с) ctg ₽ + Хс —Хв
2. (ВР) = (ДР) + <х.
_ Г В Ctg (ВР) — У A ctg (ЛР) + ^А ~ ХВ
3' Yp	ctg (ВР) — ctg (АР)
Xp = (Yp-YA)ctg (АР) + Ха.
уд-ур
4.	tg(P4)=—
Ад — Лр
5. (РД) = (РЛ) + 7.
	67°39' ,8 142 39,5 235 04,1	Ctg а ХВ~ХА ХА~ХС	0,41088 +4419,9 —2879,9	* to о 1 1 S	—1,31071 + 1921,5 —6910,7
	85°51',5 153 31,3 140 55,6	Ctg (ЛР) ctg (ВР) Размость	0,07241 —2,00759 -2,08000	~ hl h? 1 1 О -О	—5424,1 +4403,3 —0,81180 140°55',8
				Л(РД)	= 0',2
89
4.	Вычисляют дирекционный угол (ВР) по
формуле
(ВР) = (ДР) + а.
5.	Находят котангенс дирекционного угла
(ВР) и разность
ctg(BP) - ctg (АР).
6.	Вычисляют координаты точки Р по фор-
мулам:
у _ yBctg(BP)-yActg(4P) + yA-Xfl .
Р	ctg (ВР) — ctg (АР)
Хр = (Ур — УА) ctg (АР) + Ха.
7.	Производят контроль засечки в соответст-
вии с п. 9 ст. 82. '
84.	Обратная засечка может выполняться
ориентированным прибором, если на точке
предварительно определено исходное направ-
Р
Рис. 16. Обратная засеч-
ка ориентированным при-
бором
ление с помощью гирокомпаса или из астро-
номических наблюдений. В этом случае на
привязываемой точке Р (рис. 16) прибор ори-
90
ентируют относительно исходного направления
и определяют дирекционные углы на три ис-
ходных пункта (точки); изменив их на 180°,
получают дирекционные углы (АР), (ВР) и
(СР). Вычисление координат точки Р произво-
дят по формулам прямой засечки (ст. 76—77).
Комбинированная засечка
85.	При комбинированной засечке положе-
ние точки определяют измерением углов на
р
Рис. 17. Комбинированная засечка
определяемой точке и на одной из трех исход-
ных точек (рис. 17). Пользуясь измеренными
углами, вычисляют дирекционные углы (ЛР),
(ВР) и (СР) в соответствии со ст. 59. Даль-
нейшее вычисление комбинированной засечки
производят так же, как и прямой засечки.
3. Ходы
86.	Для определения координат точек и ди-
рекционных углов ориентирных направлений
применяют ходы следующих видов:
— разомкнутый, когда ход опирается
91
своими концами на два исходных пункта
(рис. 18);
— замкнутый, когда ход опирается на
один исходный пункт и образует замкнутую
фигуру (рис. 19);
— висячий, когда ход опирается на один
исходный пункт и не образует замкнутой фигу-
ры (рис. 20).
Исходные пункты должны иметь одно-два
ориентирных направления. В случае отсутствия
ориентирных направлений на местности исход-
ные дирекционные углы для проложения хода
могут быть определены гироскопическим или
астрономическим способом.
92
87.	Основным видом ходов является разомк-
нутый ход, который обеспечивает наиболее на-
дежное получение точных координат.
Р:>х. 20. Висячий ход
Применение висячих ходов допускается
только в том случае, когда привязываемые точ-
ки располагаются в непосредственной близо-
сти от опорных пунктов. При этом число сто-
рон висячего хода не должно быть более трех,
и с целью контроля ход должен заканчивать-
ся на ближайшей контурной точке. Дирекци-
опный угол конечной стороны висячего хода
для контроля определяют также с помощью
магнитной стрелки буссоли.
Правила прокладки хода
88.	При прокладке хода необходимо:
1.	Выбирать наиболее благоприятную для
передвижения и измерения углов и линий трас-
су (вдоль дорог, просек, опушек леса, по ме-
стам с наиболее твердым грунтом); при этом
нужно стремиться к тому, чтобы длина хода и
число сторон были наименьшими. Длина хода
не должна превышать 10 км.
Длины сторон хода должны быть не менее
100 м.
93
2.	Примычные углы на опорных (исходных)
пунктах измерять по возможности от двух
ориентирных направлений.
3.	При измерении углов поворота первое на-
ведение всегда делать на заднюю точку.
4.	Независимо от вида хода в журнале вы-
числять углы, влево по ходу лежащие.
5.	Точки хода обозначать колышками (диа-
метром 3—4 см), вбиваемыми в землю так,
чтобы они выступали над поверхностью земли
на 2—3 см; около колышка устанавливать
сторожок (кол с затесом), на котором отме-
чать номер точки. Точкой хода является колы-
шек, а не сторожок.
6.	Снимать и переносить прибор на следую-
щую точку только после того, как будет уста-
новлено, что при измерении угла и линий не
допущено ошибок, для чего работающий на
приборе обязан проверить правильность запи-
сей и вычислений в журнале.
89.	При измерении углов поворота наведе-
ние зрительной трубы прибора производят на
центральные марки дальномерных реек или
на вехи.
При измерении углов поворота с визирова-
нием на марки применяют трехштативную
систему.
Углы поворота измеряют по способу изме-
рения отдельного угла. В случае когда с точек
хода производятся засечки, углы измеряют
способом круговых приемов. Для ускорения
работ прокладка хода может производиться
ориентированным прибором.
90.	Длины линий измеряют одним и тем же
способом в прямом и обратном направлении
или разными способами.
94
Углы наклона, необходимые для приведения
линий к горизонту, измеряют при одном по-
ложении круга (одним полуприемом) с округ-
лением отсчетов до 10'.
Вычисление хода
91.	Вычисление хода производят одновре-
менно с выполнением полевых работ.
1.	В бланк вычисления хода (схема 19) за-
писывают названия (номера) исходных (опор-
ных) пунктов, номера поворотных точек хода
(графа 1), исходные дирекционные углы (гра-
фа 3), координаты начальной и конечной точек
хода (графы 9 и 10) и последовательно, по ме-
ре поступления, измеренные углы поворота
(графа 2) и длины сторон хода, приведенные
к горизонту (графа 6).
Углы поворота выписывают с округлением
до 0z, 1 при работе с теодолитом и до 0-01 при
работе с буссолью.
При вычислении хода, проложенного ориен-
тированным прибором, графа 2 не заполняется.
2.	На каждой точке хода (в том числе и на
исходном пункте) вычисляют:
— дирекционный угол стороны хода (гра-
фа 3) по формуле
= ссл_1 -ф р — 180°,
гдеа«-1 —дирекционный угол предыдущей
стороны;
а„ —дирекционный угол последующей
стороны;
Р —угол поворота, измеренный на
данной точке;
96
СХЕ
(к ст.
ВЫЧИСЛЕ
Названия (номера) пунктов и номера точек	Измерен- ные углы (3)	Дирекцн- онные углы («)	Углы а, при- веденные к первой чет- верти (а')	Чет- верти
1	2	3	4	5 I
Великое		203°38' ,8
Саблино	132° 34',5	156 13,3	23°47'	11
1	145 32,7	121 46,0	58 14	11
2	193 05,2	134 51,2	45 09	И
3	169 36,1	124 27,3	55 33	11
4 (пози-	231 53,5	+0,8	3 39	и
ция)		176 20,8
5	169 17,0	165 37,8	14 22	11
6	124 36,2	НО 14,0	69 46	11
96
MA 19
91)
НИЕ ХОДА
Длины сторон (d)	Ig COS а Ig d Ig sin а	ig X-X Ig АУ	Координаты я приращения координат
			А' _\Х	У >.Y
1 «	7	8	9	К)
412,9	9,9615	2,5773	71781,8	09774,2
	2,6158 9,6056	2,2214	—377,8	+ 166,5
203,3	9,7214 2,3081 9,9295	2,0295 2,2376	71404,0 — 107,0	0991-0,7 -172,8
254,3	9,8484 2,4054 9,8506	2,2538 2,2560	71297,0 —179,4	10113,5 - 180,3
104,4	9,7526 2,6068 9,9162	2,3594 2,5230	71117,6 —228,8	10293,8 +333,4
.330,3	9,9991 2,5189 8,8039	2,5180 1,3228	70888,8 —329,6	10627,2 + 21,0
267,2	9,9862 2,4268 9,3947	2,4130 1,8215	70559,2 —258,8	10648,2 + 66,3
729,4	9,5389 2,8630 9,9723	2,4019 2,8353 	70300,4 —252,3	10714,5 +684,4
Зак. 4025дсп
97
Н аэваиия (номера) пунктов и номера точек	Измерен- ные углы (3)	Дирекци- оиные углы (а)	Углы а, при- веденные к первой чет- верти (а/)	Чет- верти
1	2	3
7	167°20' ,6	97°34',6	82“ 25'	п
Нива ОРП-1	179 12,6	96 17,2	1 !
96 47,2
%ыч
96 48,4
—1,2
4-1',2
Поправка=------5
в сторону 8
(4—5) =+0',8
а„
n«
98
	Длины сторон (d)	lg cos a lg d lg sin a	lg ДХ lg А г	Координаты и приращения координат
				X лх	Y Ы
	6	7	8	9	Ю
	449,3	9,1205 2,6525 9,9962	1,7730 2,6487	70048,1 —59,3	11398,9 +445,4
				69988,8	11844,3
				69987,1	11845,4
Р = 3051,1
/е
Р
/(1,7)2 + (1,1V
3050
1
1500
7»
99
— угол первой четверти а' (с округлением
до минут при работе с теодолитом);
— приращения координат и координаты по-
следующей точки (графы 9 и 10) путем реше-
ния прямой геодезической задачи.
При работе с буссолью приращения и коор-
динаты вычисляют с точностью до 1 м.
3.	На конечной точке хода (опорном пунк-
те) определяют:
—	невязки координат по формулам:
f X = Хп — Хп ;
J	выч	з’
/г = У„ ~ У„ ,
J 1	"выч	3
где и Упвь1Ч—полученные вычислением
из хода координаты ко-
нечной точки;
Хп и КЛз — заданные координаты ко-
нечной точки хода;
—	относительную линейную невязку хода
по формуле
fl __ У f’x+Jy
Р ~~ Р
где Р — длина (периметр) хода, м;
—	угловую невязку хода по формуле
f =а.п — а„ ,
J Р	ВЫЧ	3
где а„в — полученный из хода дирекцион-
ный угол конечного (примычно-
го) направления;
а„з — заданный дирекционный угол то-
го же направления.
92.	Невязки хода, проложенного между
пунктами геодезической сети, не должны пре-
вышать следующих величин.
100
а)	Относительная невязка хода:
—— при измерении расстояний мерной лен-
той или ДДИ;
—— при измерении расстояний ДДИ-3, те-
одолитом по дальномерным рейкам.
б)	Угловая невязка хода:
О',6]/ п—при работе с теодолитом Т-10В;
О',8]/п— при работе с теодолитом ТТ-3;
0-01 'Уп — при работе с буссолью,
где п— число углов поворота, считая и при-
мычные.
93.	При допустимых невязках находят по-
правки в дирекционные углы необходимых
сторон по формуле
П	~ V
Поправка =-----л,
где К — номер стороны хода, в дирекционный
угол которой вводится поправка.
При топогеодезической привязке огневых
позиций артиллерии, пунктов (постов, пози-
ций) подразделений артиллерийской разведки
поправки в дирекционные углы сторон не вво-
дятся.
При недопустимой угловой или линейной не-
вязке проверяют правильность выписки исход-
ных дирекционных углов и координат, углов
поворота и длин линий, а также правильность
вычислений в бланке и журнале. Если при
этом не будет обнаружено ошибок, то заново
выполняют полевые работы.
101
4. Начало работ от опорной точки,
недоступной для постановки на ней прибора
94.	Если на начальной опорной точке нель-
зя установить прибор (церковь, водонапорная
Рис, 21. Начало работ от опорной точ-
ки. недоступной для постановки при-
бора
башня и т. п.), то определяют координаты
вспомогательной точки, которую в дальнейшем
используют в качестве начальной. При этом:
1.	Выбирают точку Р (рис. 21), с которой
видна недоступная опорная точка А, на уда-
лении от точки А не более чем на 100 я. На
точке Р определяют по магнитной стрелке бус-
соли, с учетом ее поправки, дирекционные углы
(РД) и (ЛР) = (РА) ± 180°.___
2.	Измеряют расстояние АР непосредствен-
но (например, до стены силосной башни с уче-
том ее радиуса) или засечкой с короткой ба-
зы Б.
В последнем случае измеряют отмеченные
на рисунке утлы а и р и вычисляют расстоя-
ние АР ь соответствии со ст. 55. Каждый угол
треугольника РАР' должен быть примерно ра-
вен 60°.
102
3.	Решением прямой геодезической задачи
по дирекционному углу (АР) и расстоянию АР
вычисляют координаты точки Р.
4.	Если с точки Р видна другая опорная точ-
ка В, расположенная от данной на удалении не
менее 2 км, то дирекционный угол (РВ) ори-
ентирного направления для прокладки хода
вычисляют по известным координатам точки
В и полученным координатам точки Р.
При отсутствии видимости на вторую опор-
ную точку дирекционный угол начального на-
правления определяют гироскопическим или
астрономическим способом, В этом случае рас-
стояние АР может быть более 100 м.
п. определение координат по карте
1. Общие положения
95.	При определении координат но, карте
в качестве исходной основы используются:
—	специальные карты с впечатанными коор-
динатами масштаба 1:100000 (1:200000);
—	карты масштаба 1 :50 000 и 1 : 100 000, а
в отдельных случаях карта масштаба 1 : 25 000
и планы городов;
—	аэроснимки или фотопланы (фотокарты)
масштаба 1 : 25 000 п 1 : 50 000 с координатной
сеткой.
Координаты привязываемых точек определя-
ют с помощью топопривязчика или приборов от
ближайших контурных точек карты (аэросним-
ка). Обработку результатов измерений произ-
водят аналитическим или графическим ме-
тодом.
103
96.	На специальных картах координаты гео-
дезических пунктов впечатаны с округлением
до 1 м-, координаты контурных точек — с ок-
руглением до 5 м. Указанные пункты и точки
обозначены на карте кружками с подписями
значений координат четырехзначными числа-
ми (единицы километров, сотни, десятки и
единицы метров) столбиком: сверху — абсцис-
сы, снизу — ординаты (рис. 22).
Контурные точки, которые трудно опознать
на местности, обозначаются двойными кружка-
ми. На оборотной стороне листа карты поме-
щаются абрисы (кроки) таких точек с указа-
нием квадратов координатной сетки.
97.	При определении координат и дирекци-
онных углов по карте в качестве исходных то-
чек следует брать надежно опознаваемые на
карте и на местности контурные точки. При
этом учитывают следующее:
— на картах с особой тщательностью нано-
сятся сооружения, видимые издали (трубы за-
водов, радиомачты и т. п.), контурные точки и
предметы, хорошо заметные на местности (пе-
рекрестки дорог, мосты и т. п.);
—	в населенном пункте точно наносятся на
карту только внешний контур, главные улицы
и постройки, ближайшие к перекрестку глав-
ных улиц и переулков;
—	середина между двумя линиями, изобра-
жающими дорогу (просеку), соответствует се-
редине дороги (просеки) в натуре, сами же
линии краям дороги не соответствуют;
—	условный знак фабрики, завода ставится
на карте на том месте, где на местности нахо-
дится фабричная труба, или при отсутствии ее
на месте самого высокого здания;
104
Лицевая сторона
Нарта с впечатанными координата ми
нонтурных точек
Ноординаты точен определены по нарте
масштаба 1:25 000 издания 1965г.
Оборотная сторона
. 22. Оформление карты с впечатанными координа-
тами контурных точек
105
— при значительном числе однородных ме-
стных предметов (мельниц, сараев и пр.), со-
средоточенных на небольших площадях, толь-
ко крайние наносятся точно.
98.	При изображении местных предметов
внемасштабными условными знаками за ме-
стоположение предмета на карте принимают:
—	у знаков, имеющих форму правильных
геометрических фигур (квадрат, круг, тре-
угольник, прямоугольник), — геометрический
центр знака;
—	у знаков, имеющих форму фигуры с ши-
роким основанием (отдельно лежащие камин,
памятники, каменные ветряные мельницы
и т. п.), — середину основания знака;
—	у знаков, имеющих форму фигур с пря-
мым углом в основании (указатели дорог, от-
дельно стоящие деревья и т. п.), — вершину
прямого угла;
—	у знаков, представляющих собой сочета-
ние различных фигур (капитальные сооруже-
ния башенного типа и т. п.), — центр нижней
фигуры.
99.	При использовании аэроснимка для оп-
ределения координат в качестве исходных то-
чек можно брать любую точку местности, на-
дежно опознанную на аэроснимке (отдельный
куст, воронку от снаряда, изгиб окопа, любую
постройку и т. п.).
2. Определение координат с помощью
топопривязчика
100.	Для определения координат с помощью
топопривязчика применяют, как правило, ра-
зомкнутый маршрут между двумя контурны-
106
ми точками. Если в районе работ имеются
пункты геодезической сети и их использова-
ние не вызывает увеличения времени на при-
вязку, то эти пункты следует использовать
в качестве начальных в первую очередь.
В районах с редкой сетью контурных точек
допускается привязка от одной контурной
точки.
Длина маршрута не должна превышать 5 км
ог начальной до привязываемой точки и
10 км—от начальной до конечной (контроль-
ной) точки.
101.	Приборы и навигационная аппаратура
топопривязчика должны быть заблаговремен-
но выверены и подготовлены к работе в соот-
ветствии с Руководством по применению топо-
геодезических приборов. Работа с топопривяз-
чиком включает подготовительные мероприя-
тия и непосредственное определение коор-
динат точек последовательным их объездом.
102.	К подготовительным мероприятиям от-
носятся:
—	выбор начальной и конечной точек марш-
рута и определение способа ориентирования
топопривязчика на начальной точке;
—	выбор маршрута движения топопривяз-
чпка;
— определение по карте (аэроснимку) коор-
динат начальной и конечной точек.
103.	Ориентирование топопривязчика на на-
чальной точке (определение дирекционного
угла продольной оси машины) производится
по магнитной стрелке буссоли. В апомалийных
районах ориентирование- топопривязчика про-
изводят с помощью гирокомпаса или относи-
107
тельно направлений, определенных по контур-
ным точкам карты.
Кроме указанных способов для ориентирова-
ния топопривязчика могут использоваться ори-
Рис. 23. Определение дирекциониого
угла продольной оси топопривязчика
ентирные направления, определяемые геодези-
ческим или астрономическим способом.
Дирекционный угол продольной оси топопри-
вязчика Иоси (рис. 23) вычисляют по фор-
муле
аоси аор ?зиэ>
где аОр —дирекционный угол с точки стояния
топопривязчика на ориентир;
Звиз — отсчет визира при отмечании им по
ориентиру.
Если аор меньше 0ВИЗ, то к нему прибавляют
60-00
104.	Если топопривязчик нельзя установить
на начальной точке или в непосредственной
108
близости от нее (ближе 10 м), то для опреде-
ления координат точки, на которой стоит топо-
привязчик, необходимо:
—	измерить расстояние от начальной точки
до топопривязчика;
—	определить дирекционный угол направ-
ления с начальной точки на визир топопривяз-
чика;
—	установить на счетчиках (шкалах) курсо-
прокладчика координаты начальной точки, а
па шкалах курса — дирекционный угол на-
правления с начальной точки на визир топо-
привязчика;
— с помощью маховичка ввести в курсопро-
кладчик измеренное расстояние, при этом на
шкалах корректуры пути должен быть уста-
новлен нуль; на счетчиках (шкалах) У уста-
новятся координаты точки стояния топопри-
вязчика,
105. Для обеспечения требуемой точности
определения координат с помощью топопри-
вязчика необходимо:
—	постоянно контролировать правильность
работы навигационной аппаратуры во время
движения;
—	выбирать контурные точкгг на пути дви-
жения, обеспечивающие минимальную длину
маршрута с максимальным использованием
дорожной сети;
—	координаты начальной и конечной точек
маршрута привязки следует определять с по-
мощью циркуля-измерителя и поперечного
масштаба;
—	своевременно изменять корректуру пути
в процессе движения в-зависимости от измене-
ния дорожных условий;
109
—	двигаться по маршруту с максимально
возможной в данных условиях скоростью, не
допуская резкого торможения;
—	учитывать уход гироскопа за время стоя-
нок на маршруте.
106.	Расхождения в координатах конечной
точки разомкнутого маршрута, полученные
с помощью топопривязчика и снятые с карты,
не должны превышать на равнинной местности
со средними условиями проходимости величин,
указанных в табл. 7.
Таблица 7
Допустимые расхождения в координатах, определенных
с помощью топопривязчика, «
Исходные точки	Способ определения координат исходных точек	Масштаб к а рты	Длина маршрута, л’Л
			1 3 ' 1 “
Пункты	Выписка из		30	40	80
геодези-	каталога
ческих
сетей
Контур-	По специаль-	1:100 000	40-60 50-70 90-100
ные	ной карте с	(1:200 000)
точки	впечатанными
	координатами
	По карте с	1:50 000	60	70	100
	ПОМОЩЬЮ ЦИр-	1:100 000	ПО 120	140
	куля-измери-
	теля		1
Если	расхождения	в координатах превыша-
ют допустимые пределы, то работу выполняют
заново, используя другие исходные точки.
НО
При работе на холмистой и сильно пересе-
ченной местности допуски, указанные в табл. 7,
могут быть увеличены в 1,5 раза.
107.	В случае когда топопривязчик не может
подъехать к привязываемой точке, определе-
ние ее координат производится решением пря-
мой геодезической задачи с помощью курсо-
прокладчика. Для этого с точки стояния то-
попривязчика измеряют расстояние до привя-
зываемой точки с помощью дальномера
ДСП-30 и определяют дирекционный угол па
нее путем суммирования отсчета, снятого со
шкал курса курсопрокладчика, и отметки ви-
зира по определяемой точке. Значение дирек-
шюнного угла устанавливают на шкале КУРС
курсопрокладчика, измеренное расстояние вво-
дят маховичком ПУТЬ и считывают координа-
। ы привязываемой точки.
108.	В предвидении развертывания подраз-
деления с марша топопривязчик целесообраз-
но перемещать с включенной навигационной
аппаратурой. При этом ее работа периодиче-
ски корректируется путем сличения коорди-
нат контурных точек, через которые проходит
топопривязчик, с координатами этих точек,
снятыми с карты.
Для корректировки работы гирокурсоуказа-
!еля производится повторное ориентирование
топопривязчика через каждый час движения.
109.	Замена листа карты во время движе-
ния топопривязчика в пределах зоны произво-
дится в следующем порядке.
При подходе карандаша к краю карты вы-
ключают масштаб и производят замену план-
шета с картой. При этом на курсопрокладчике
КП-З ручками для перемещения карандаша и
111
карты устанавливают карандаш на ближай-
шую контурную точку по пути следования то-
попривязчика (перекресток дорог, мост и т. п.)
и в момент, когда машина будет проезжать эту
точку, включают масштаб.
На курсопрокладчике КП-1М замену листа
карты производят после того, как топопривяз-
чик переместится за его пределы. Машину
останавливают и записывают снятые со шкал
координаты и дирекционный угол курса; после
замены планшета с картой карандаш устанав-
ливают по записанным координатам в той же
последовательности, как и при вводе исходных
данных. На шкалах КУРС восстанавливают
записанное значение дирекционного угла (ес-
ли он изменился) и продолжают движение.
НО. При перемещении топопривязчика
в смежную зону замена карты производится
в следующем порядке.
При подходе карандаша к границе зоны то-
иопривязчик останавливают, записывают коор-
динаты и дирекционный угол, снятые со шкал,
выключают масштаб и производят замену
планшета с картой. Координаты точки стоя-
ния машины перевычисляют в смежную зону,
а дирекционный угол исправляют на величину
поправки Да. которую вычисляют в соответст-
вии со ст 170.
Перевычисленные координаты и исправлен-
ный дирекционный угол устанавливают на
шкалах курсопрокладчика и продолжают дви-
жение.
Включение масштаба на курсопрокладчике
КП-3 и установка карандаша по перевычис-
ленным координатам на курсопрокладчике
KTI-1M производится в соответствии со ст. 109.
112
3. Определение координат с помощью
приборов
111.	При определении координат привязы-
ваемых точек по карте (аэроснимку) с помо-
щью приборов применяют полярный способ,
ходы и засечки.
Полярный способ
112.	На местности (рис. 24) определяют ди-
рекционный угол (АР) и расстояние АР отно-
сительно исходной точки А. Координаты при-
вязываемой точки Р находят решением пря-
мой геодезической задачи.
Рис. 24. Определение
координат точки по-
лярным способом
Дирекционный угол (АР) определяют с по-
мощью магнитной стрелки буссоли, гироскопи-
ческим или астрономическим способом.
ч Зак. 40'25дсп
ИЗ
Для контроля координаты привязываемой
точки определяют относительно другой кон-
турной точки.
Ходы
113.	Для определения координат точек по
карте (аэроснимку) применяют ходы ориен-
тированным или неориентированным прибором
(теодолитом или буссолью ПАБ-2А). Длина
хода не должна превышать 10 км. Для конт-
роля при прокладке хода в наблюдения вклю-
чают другие контурные точки.
Вычисление координат точек хода произво-
дят с помощью номограммы НИХ или счисли-
теля СТМ.
114.	Невязки в координатах конечной точки
разомкнутого хода в зависимости от его дли-
ны и масштаба карты не должны превышать
в равнинной и холмистой местности величин,
указанных в табл. 8.
Таблица 8
Допустимые расхождения при определении координат
по карте, -«
Способ определения координат исходных точек	Масштаб карты	Дли1 3	ia хода, 5	КМ 16
По	специальной карте с впечатанными координатами	1: 100 000 (1:200 000)	35—4о	40—50	70—80
По карте с помо-	1:50 000	45	50	80
щыо циркуля-измери- теля	1:100 000	ПО	120	130
Если расхождения в координатах превыша-
ют допустимые пределы, то проверяют пра-
114
вильность записи (определения) дирекцион-
ных углов и координат, углов поворота и длин
линий, а также правильность вычислений
в бланке и журнале. Если при этом не будет
обнаружено ошибок, то работу выполняют за-
ново, используя другие исходные точки.
Засечки
115.	Для определения координат точек по
карте применяют прямую, обратную или ком-
бинированную засечку. Угол засечки (угол
между направлениями на исходные точки)
должен быть в пределах от 30° (5-00) до 150°
(25-00).
116.	Прямую засечку выполняют ориентиро-
ванным или неориентированным прибором.
Засечку ориентированным прибором применя-
ют, как правило, при отсутствии видимости
между исходными контурными точками. Если
имеется три исходных точки, то ее решают гра-
фически на карте (планшете) путем прочерчи-
вания с исходных точек определенных дирек-
ционных углов. Стороны треугольника погреш-
ностей не должны превышать 3 мм. За поло-
жение привязываемой точки принимают центр
треугольника погрешностей. При наличии ви-
димости между исходными точками прямую
засечку выполняют неориентированным прибо-
ром. Если засечка выполняется с двух точек,
то для ее контроля необходимо измерять все
внутренние углы треугольника. Угловая невяз-
ка треугольника не должна превышать 5' при
измерении углов теодолитом и 0-03 при изме-
рении углов буссолью ПАБ-2А. При наличии
трех исходных точек расхождение дважды по-
8*
115
лученных координат не должно превышать
50 м для карты масштаба 1 :50 000 и 100 м
для карты масштаба 1 : 100 000.
Вычисление прямой засечки производится
с помощью счислителя СТМ или номограммы
НИХ.
117.	При определении координат по карте
обратная засечка выполняется:
—	по обратным дирекционным углам;
—	по измеренным расстояниям;
—	по измеренным углам.
При этом решение обратной засечки произ-
водится. как правило, графически на карте
(планшете, аэроснимке); стороны треугольни-
ка погрешностей не должны превышать 3 мм.
За положение определяемой точки принимает-
ся центр треугольника погрешностей.
118.	При определении координат засечкой
по обратным дирекционным углам дирекцион-
ные углы на точке Р (рис. 16) можно измерять
с помощью буссоли. При этом магнитные ази-
муты направлений на исходные точки измеря-
ются тремя независимыми приемами. Обрат-
ные дирекционные углы вычисляются с учетом
поправки буссоли для данного района:
а = (А,„ - &AJ ± 30-00.
Полученные дирекционные углы аАР, аВР,
аср прочерчивают на карте с исходных точек
А, В и С (рис. 25). Пересечение этих направле-
ний является определяемой точкой Р.
119.	Обратная засечка по измеренным рас-
стояниям заключается в определении коорди-
нат точки по расстояниям, измеренным с опре-
деляемой точки до трех исходных точек.
116
Решение засечки на карте заключается
н прочерчивании с исходных точек дуг, соот-
ветствующих измеренным расстояниям. Пере-
сечение луг является определяемой точкой Р.
Рис. 25. Обратная засечка по
лир е кино н и ы м у гл а и
120.	Обратная засечка по измеренным уг-
лам производится по трем-четырем исходным
точкам (четвертая точка необходима для кон-
троля засечки), которые целесообразно выби-
рать так, чтобы определяемая точка находи-
лась внутри треугольника, образованного ис-
ходными точками, или вне треугольника, но
против одной из его вершин.
На местности измеряют углы а, ₽ и --
(рис. 26). Засечка может быть решена графо-
аналитическим способом (по трем точкам) или
графическим способом (по четырем точкам).
121.	При графо-аналитическом способе ре-
шения обратной засечки на карте измеряют
117
Рис. 26. Обратная засечка способом Болотова
расстояние между исходными точками АВ и
ВС (рис. 27) и рассчитывают вспомогательные
величины:
2 Sin а
И
2 sin ji
где а и |3 — углы, измеренные на местности.
Раствором циркуля, равным величине из
точек Л и В производят засечку вспомогатель-
ной точки Oi и, не меняя раствора циркуля, из
точки Oi проводят дугу в районе определяемой
точки.
Аналогично раствором циркуля, равным R*,
засекают точку О2, из которой проводят вто-
рую дугу. Пересечение дуг является определя-
емой точкой Р.
118
122.	Графическое решение засечки произво-
дится способом Болотова. Для этого на листе
кальки накалывают точку Р и из нее прочер-
чивают прямую линию, от которой последова-
тельно строят углы а, [3 и 7 (рис. 26).
Рис. 27. Решение обратной засечки
графо-аналитическим способом
Прочерченные направления обозначают на-
званиями местных предметов или левое А, за-
тем В, С и Д. После этого кальку накладыва-
ют на карту (аэроснимок) и, поворачивая ее,
совмещают направления на кальке с соответ-
ствующими точками карты (аэроснимка). По-
сле совмещения всех направлений перекалы-
вают определяемую точку Р с кальки на карту.
III.	ОПРЕДЕЛЕНИЕ ВЫСОТ
123.	Абсолютные высоты привязываемых то-
чек определяются по карте с интерполировани-
ем на глаз относительно ближайших горизон-
талей. Высоты огневых позиций, пунктов и по-
119
стов артиллерийской разведки определяют по
карте при крутизне ската не более 6°. Если
крутизна ската больше 6°, то высоту привязы-
ваемой точки определяют с помощью прибо-
ров (теодолита или буссоли) от пункта геоде-
зической сети или от контурной точки, распо-
ложенной на склоне, крутизна которого не пре-
вышает 6°. При этом высоту точки вычисляют
по формуле
H~Hu + h,
где Hv— высота исходной точки;
h — превышение привязываемой точки
относительно исходной.
Величину h определяют по формуле
h = Ц tga,
где Д—расстояние между исходной и привя-
зываемой точками (определяется по
карте или с помощью дальноме-
ра), м;
а — угол наклона при наблюдении с ис-
ходной точки на определяемую.
Знак превышения h соответствует знаку уг-
ла а.
120
ГЛАВА ПЯТ\Я
СПОСОБЫ ОПРЕДЕЛЕНИЯ
ДИРЕКЦИОННЫХ УГЛОВ
ОРИЕНТИРНЫХ НАПРАВЛЕНИИ
I. ОБЩИЕ ПОЛОЖЕНИЯ
124.	Дирекционные углы ориентирных на-
правлений могут быть получены:
—	гироскопическим способом;
—	из астрономических наблюдений;
—	геодезическим способом;
—	с помощью магнитной стрелки буссоли;
—	по контурным точкам карты (аэро-
снимка) .
Кроме того, они могут быть получены путем
передачи от направлений с известными дирск-
ционными углами:
—	угловым ходом;
—	одновременным отмечанием по небесно-
му светилу:
— с помощью гирокурсоуказателя топопри-
вязчика.
Выбор способа определения дирекционного
угла ориентирного направления зависит от
условий обстановки и требуемой точности.
121
125. На привязываемой точке полученный
дирекционный угол фиксируют 1—2 вехами.
Если дирекционный угол определяется на ори-
ентир, который одновременно является точкой
наводки, то вычисляется основной угломер
(по заданному основному направлению).
126. При геодезическом способе дирекцион-
ный угол ориентирного направления может
быть получен:
—	непосредственно из каталога (списка)
координат ГС;
—	решением обратной геодезической задачи
по координатам пунктов ГС;
—	при засечках или прокладке теодолитного
(буссольного) хода одновременно с определе-
нием координат привязываемых точек.
II. ГИРОСКОПИЧЕСКИЙ СПОСОБ
127.	При гироскопическом способе ориенти-
рования определяется истинный азимут ориен-
тирного направления. В случае необходимости
производится переход от азимута ориентирно-
го направления А к дирекционному углу того
же направления а.
Азимут ориентирного направления определя-
ется с помощью артиллерийских гирокомпасов
путем наблюдения и обработки отсчетов по
двум, трем (четырем) точкам реверсии. Уве-
личение количества точек реверсии до трех
(четырех) обеспечивает повышение надежно-
сти и точности конечного результата. Работа
с артиллерийскими гирокомпасами произво-
дится в соответствии с Руководством по при-
менению топогеодезических приборов.
122
128.	При определении азимута ориентирно-
го направления гироскопическим способом учи-
тывают заранее определенную поправку данно-
го гирокомпаса. Поправка гирокомпаса есть
разность между значением истинного азимута
ориентирного направления на местности и
средним значением азимута того же направ-
ления, определенного с помощью гирокомпаса.
В качестве исходных направлений для опреде-
ления поправки используют эталонные направ-
ления, азимут или дирекционный угол которых
определен со средней квадратической ошибкой
не более 30" для гирокомпасов 1Г5 и 1Г11 и
не более 15" для гирокомпаса 1 Г9.
129.	Поправку гирокомпаса вычисляют по
результатам шести приемов определения гиро-
скопического азимута одного и того же эталон-
ного направления по трем (четырем) точкам
реверсии. После каждого приема гирокомпас
выключают, арретируют чувствительный эле-
мент, проверяют горизонтирование и центриро-
вание прибора.
Обработку результатов измерений произво-
дят следующим образом.
Вычисляют гироскопический азимут эталон-
ного направления в каждом приеме. Затем из
полученных шести значений гироскопического
азимута находят его среднюю величину АГИРср
Поправку гирокомпаса 1AV1)P (6$Орм) вычисля-
ют по формуле
ААгир --- А — Агир
Полученное значение поправки записывают в
формуляр и учитывают при дальнейшей рабо-
те с гирокомпасом.
123
130.	Работа с гирокомпасом на точке по оп-
ределению дирекционного угла ориентирного
направления включает:
—	подготовку гирокомпаса к работе;
—	наблюдение и снятие отсчетов по точкам
реверсии и ориентирной точке;
—	вычисление азимута и дирекционного уг-
ла ориентирного направления.
1. Определение дирекционных углов
ориентирных направлений с помощью
гирокомпаса 1Г9
131. Определение дирекционных углов ори-
ентирных направлений с помощью гирокомпа-
са 1 Г9 производится, как правило, по трем точ-
кам реверсии. Для каждой точки реверсии
фиксируют и записывают в журнал наблюде-
ний (схема 20) отсчет по лимбу /V,, время се
появления Ц и напряжение блока питания V,.
Для контроля отсчеты по точкам реверсии сни-
маются дважды: наблюдателем и его помощ-
ником.
Наблюдение ориентирной точки производят
в два полуприема, один из которых выполня-
ется перед первой точкой реверсии, а второй —
после последней.
При выполнении первого полуприема зри-
тельную трубу при положении «Микроскоп
справа» наводят на ориентир, снимают отсчет
по лимбу МП и записывают его в журнал
наблюдений.
При выполнении второго полуприема зри-
тельную трубу переворачивают через зенит и
при положении «Микроскоп слева» снова на-
водят ее на ориентир, снимают отсчет по лим-
124
бу (МЛ) и записывают его в журнал. Разность
между отсчетами МП и МЛ должна находить-
ся в пределах 180°±30".
132. Вычисление дирекционного угла ориен-
тирного направления производят по формуле
а <Р А ср А Агир	у,
где/Иср — средний отсчет на ориентирную
точку;
A'cj, отсчет, соответствующий положе-
нию равновесия чувствительного
элемента;
ААгир— поправка гирокомпаса;
у — сближение меридианов.
Средний отсчет на ориентирную точку 7Иср
вычисляют по формуле
Л4 _ МП + (МЛ ± 180°)
СР	9
Отсчет АСР, соответствующий положению рав-
новесия чувствительного элемента, вычисляют
по формуле
9	’
Л'р, Л'2; Аз— отсчеты по первой, второй и
третьей точкам реверсии соответственно.
Наблюдения считаются выполненными вер-
но, если разность между No' и Nn" по абсо-
лютной величине не превышает Н,5
125
СХЕ
(к ст.
ЖУРНАЛ ЗАПИСИ ОТСЧЕТОВ И ВЫЧИСЛЕНИЯ
Пуск
Дата: 2.3 1971	Определяемое напра
Время вкл. 11 ч 00 л.'и«	Точка стоя
Отсчеты на ориентир:
МП = 225° 25'20"
МЛ= 45° 25'26'
126
М.4 20
131)
ДИРЕКЦИОННОГО УГЛА (ГИРОКОМПАС 1Г9)
№ 1
вление: основное	Наблюдатель
оп ,	ефрейтор Иванов
	Отсчеты				Время
	I		«		-*	мин	Напряжение
	)5	19	23	Л	11	05		24,2
	28	18	55	4	11	09	1Л	24,2
	73	38	18	с	11	13	Из	24,2
	36	49	09
МСр - 225°25'23"
Аср = 36° 49' 04"
Дгир = 188°36'19"
УАгир - + 12'43"
.4	= 188°49'02"
= + 1° 26'32"
187°22'30"
127
2. Определение дирекционных углов
ориентирных направлений с помощью
гирокомпаса 1 Г11
133.	Определение дирекционных углов ори-
ентирных направлений с помощью гирокомпа-
са 1Г11 производится, как правило, по трем
точкам реверсии. Для каждой точки реверсии
фиксируют и записывают в журнал наблюде-
ний (схема 21) отсчет по лимбу ЛД время ее
появления ti и напряжение блоков питания Vi.
134.	Вычисление дирекционного угла ориен-
тирного направления производят по формуле
® ^ср А^гир 7’
где /Vfp — отсчет, соответствующий положению
равновесия чувствительного элемен-
та;
дАгир—поправка гирокомпаса;
•у — сближение меридианов.
Отсчет Ncv вычисляют по формуле
где /Vo ---	: Лб - 2~—- ;
Л\; ;V2; Ns — отсчеты по первой, второй и
третьей точкам реверсии соответственно.
С целью повышения надежности и точности
ориентирования отсчеты по точкам реверсии
снимаются путем использования двух видимых
на экране взаимно противоположных участков
лимба. Наблюдения считаются выполненными
верно, если разность между значениями ,М0' и
Nt" по абсолютной величине не превышает
0-01.
128
При наблюдении двух точек реверсии отсчет
Ncp определяют по формуле
ер	2
Если при работе с гирокомпасом окажется,
что один из отсчетов или N2 (N2 или Л'3) на-
ходится в первой, а второй в четвертой четвер-
ти, то при вычислении No', No" или Ncp поль-
зуются формулой
Л, N. + N, + 60-00
'Vcp	2
135.	В случае необходимости после опреде-
ления дирекционного угла ориентирного на-
правления аОр с помощью гирокомпаса 1 Г? 11
может быть провешено направление с задан-
ным дирекционным углом аОц. Эту работу про-
изводят после выключения питания гирокомпа-
са (автоматического арретирования чувстви-
тельного элемента) и выполняют в такой
последовательности:
— определяют величину и знак угла 01
(рис. 28) между заданным направлением и на-
правлением на ориентир, дирекционный угол
которого определили:
61 = «он — «ор!
— уточняют наведение зрительной трубы на
ориентир и снимают отсчет по лимбу Л1ор,;
— вычисляют отсчет тМОн,, соответствующий
наведению зрительной трубы в заданное на-
правление:
М0Н1 = -/Wop, -f- (+
9 Зак. 4025дсп
129
СХЕ
(к ст.
ЖУРНАЛ ЗАПИСИ ОТСЧЕТОВ И ВЫ
(ГИРОКО
Пуск
Дата: 25.4 1971	Определяемое напра
Время включения 10 ч 15 мин	Точка стоя
Обозначения и формул 1.1	Отсчеты	Обози пения и формулы
А'1	42-54,2
	22-37,8	а3
А\ + А,	64-92,0	n2+x3
Ао - -у (А, , АД	32-46,0	Ао = -у л
ДГСр = 32-45,7
+
АДунр — 4“ 2-23,4
А = 34-69,1
= -0-21,9
= 34-91,0
130
MA 21
133)
ЧИСЛЕНИЯ ДИРЕКЦИОННОГО УГЛА
МПАС 1Г11)
№ 1
вление: ориентир 1	Наблюдатель
ния: ОП-1	ефрейтор Земляное
	Отсчеты	Время		Напряжение
	22-37,8	t.	10.20	V1	24,1
	42-53,1	t2	10.24		24,1
	64-90,9	^3	10.28	Рз	24,1
	32-45,4
9*
131
— поворачивая визирную головку вокруг
вертикальной оси п одновременно наблюдая в
экран проекционной системы отсчета, устанав-
ливают отсчет /Ион, и тем самым наводят зри-
тельную трубу в заданном направлении.
"он,
01
Рис. 28. Схема провешивания ос-
новного направления с помощью
гирокомпаса 1Г11
После выставления вех осуществляют кон-
троль провешивания заданного направления,
для чего:
— переводят зрительную трубу через зенит
и, повернув визирную головку на 30-00, опре-
деляют действительное значение угла 0г меж-
ду провешенным направлением и направлени-
ем на ориентир как разность отсчетов по вехам
Л/он2 и ориентиру ТИорД
О, - /VI он2 ЖорД
132
— сравнивают углы О, и 02 между собой,
допустимое расхождение |А0| = |0i| —102| не
должно превышать 0-01.
3. Определение дирекционных углов
ориентирных направлений с помощью
гирокомпаса 1 Г5
136.	Определение дирекционных углов ори-
ентирных направлений с помощью гирокомпа-
са 1Г5 производится по четырем, трем и двум
точкам реверсии, а также по двум точкам ре-
версии и секундомеру комбинированным мето-
дом.
Для каждой точки реверсии фиксируют и за-
писывают в журнал наблюдений (схемы 22 и
23) отсчет по лимбу Л/г, время ее появления t,
и напряжение питания V{. Для контроля от-
счеты по точкам реверсии снимаются дважды:
наблюдателем и его помощником.
Наблюдение ориентирной точки производят
в два полуприема.
137.	Вычисление дирекционного угла ориен-
тирного направления производят по формуле
а = Л1ср — Л'ср + Д Л гир — у,
где тМср — средний отсчет на ориентирную
точку;
А>р— отсчет, соответствующий положе-
нию равновесия чувствительного
элемента;
ДЛгир — поправка гирокомпаса;
у — сближение, меридианов,
133
GXE
(к ст.
ЖУРНАЛ ЗАПИСИ ОТСЧЕТОВ И ВЫЧИСЛЕНИЯ ДИ
РЕВЕ
(ГИРОКО
Дата: 15.3 1971
Время включения
14 ч 05 мин
Пуск
Определяемое направ
Точка стоя
Обозна-
чения н
формулы
ч мин
Отсчеты
Обозна-
чения и
формулы
Время
мин
АТ
V.
14	15
14 I 25
Отсчеты на ориентир:
МП-192-36 50"
МЛ- 12°37'10'
134
MA 22
136)
РЕКЦИОННОГО УГЛА ПО ЧЕТЫРЕМ (ТРЕМ) ТОЧКА
РСИИ
МПАС 1Г5)
№ 1
ление, ориентир 2
ния: ОП-1
Н а 1 т л тр ' ।,
данные Оо
/слоииях работы прибора
51
51
102
51
22
73
36
Напря жение
Температура
жидкост и
Уровень жидкости
Отсчет по конт-
рольному зеркалу
Ток в фазах
V (-23, 4 Р —23,3
1Л=23,4 V .1=23,3
4-’12°
28
261 ° 47'23*'
I Ф НФ 111 Ф
;Иср -	192°37'00"
А^ср =	36’46'3Г
Агир -	155°50-2!Г
ДАГ11Р-	^2'43"
А-	155°53’12"
j.	-2“ 18'21"
~	15{Р1Г:и7
135
СХЕ
(к ст.
ЖУРНАЛ ЗАПИСИ ОТСЧЕТОВ И ВЫЧИСЛЕНИЯ ДИ
КОМБИНИРОВАН
(ГИРОКОМ
Пуск
Дата: 11.3 1971
Время включения
10 ч 15 мин	Точка стоя
Обозна-
чения и
формулы
Время
мин
Отсчеты
Обозначения
и формулы

(/V2-/VJ

2
= +
0	2
+1 (/V2-ZVt)°tf
И
11
31
36
/V*
Л'2
А\ =
ср 2
Отсчеты на ориентир
МП=32Г3215
МЛ“141С32 00
136
MA 23
136)
РЕКЦИОННОГО УГЛА ПО ДВУМ ТОЧКАМ РЕВЕРСИИ
НЫМ МЕТОДОМ
ПАС 1Г5)
№ 1
ния: ОП-2
Наблюдатель Иваноз
Отсчеты
Данные об условиях
работы прибора
Напряжение
Температура
жидкости
Уровень
жидкости
Отсчет по конт-
рольному зеркалу
1^1 = 23,0
23,0
4-17°
30
313°51г45"
Ток в фазах
Ш Ф
+
jMcp= 321°32'08”
_Vcp^ 37°48'42"
ЛГир= 283°43'26"
^гир“ +8'27’
Л= 283’51'53"
7= -1°42'16"
S& 285’34'09"
В -60°
/С=0,54
/*=27,4 сек
137
Средний отсчет на ориентирную точку Мср
вычисляют по формуле
М
МП + (МЛ ±
Отсчет А'ср, соответствующий положению
равновесия чувствительного элемента, при на-
блюдении четырех точек реверсии вычисляют
но формуле
где
/ /У, + /У3

Аф; Af2; Az3; A'i— отсчеты по первой, второй,
третьей и четвертой точкам реверсии соответ-
ственно.
Наблюдения считаются выполненными вер-
но, если разность между No' и No" по абсолют-
ной величине не превышает 4'.
При наблюдении трех точек реверсии отсчет
Л'Ср вычисляют но формуле
СР 9	9
+ ^.
При наблюдении двух точек реверсии отсчет
Л/Ср вычисляют по формуле
Л'сР=-4^ + (ЛА2“М)0/<’
138
где К.— коэффициент затухания коле-
баний чувствительного элемен-
та, выраженный в минутах на
один градус амплитуды;
(Nz— Л\)°—-размах колебаний чувстви-
тельного элемента, выражен-
ный в градусах с округлением
до 0°, 1;
(Nz — Ni)°-i\ — поправка на затухание коле-
баний чувствительного элемен-
та, выраженная в минутах;
знак этой поправки определя-
ется знаком разности (W2—
-ЛМ°.
Коэффициент затухания К выбирается из
таблицы (приложение 5) по температуре под-
держивающей жидкости Т°С. Входом в эту
таблицу является температура жидкости, из-
меренная в промежуток между точками ревер-
сии.
Поправка на затухание чувствительного эле-
мента (Nz —	вычисляется или опреде-
ляется с помощью графика (приложение 6).
138. С целью повышения надежности ориен-
тирования в сокращенные сроки положение
равновесия чувствительного элемента опред^
ляют по двум точкам реверсии комбини"
ным методом с использованием коэфф
затухания и секундомера. При этом отс>.
вычисляют по формуле
ср 2
где TVq — отсчет, определяемый по двум
кам реверсии с использованием .
эффициента затухания К;
139
Л:*—отсчет, определяемый по двум точ-
кам реверсии с использованием се-
кунде мера.
Отсчет Л'о вычисляют по формуле
* Д/* + Д/2
где N* — отсчет, фиксирующий положение рав-
новесия чувствительного элемента по
истечении времени t* с момента по-
явления первой точки реверсии;
Л^2 — отсчет по второй точке реверсии.
Время t* соответствует времени перехода
чувствительного элемента от первой точки ре-
версии в положение, симметричное второй. Это
время выбирается из таблицы (приложение 7)
по температуре поддерживающей жидкости и
широте места наблюдения. Температура под-
держивающей жидкости определяется за 2—
3 мин до появления первой точки реверсии.
При измерении времени /* запуск секундо-
мера осуществляют в момент начала движения
чувствительного элемента от первой точки ре-
версии ко второй. Этот момент фиксируется
при пересечении внутреннего штриха большого
биссектора автоколлимациопной трубки с изо-
бражением штриха на зеркале чувствительно-
го элемента.
После запуска секундомера снимают отсчет
по первой точке реверсии и быстро переходят
к сопровождению чувствительного элемента,
удерживая риску на его зеркале в биссекторе
автоколлимациопной трубки. По истечении
140
времени Z* сопровождение чувствительного
элемента прекращают и снимают отсчет N*.
Для контроля отсчет Л'*, так же как и отсчет
Л'г, снимается дважды: наблюдателем и его
помощником.
Наблюдения и их обработка при комбиниро-
ванном методе ориентирования считаются вы-
полненными верно, если разность между от-
счетами и Л'о* по абсолютной величине не
превышает 6'.
139. В случае необходимости с помощью ги-
рокомпаса 1 Г5 может быть провешено направ-
ление с заданным дирекционным углом аоп.
С этой целью для положения зрительной тру-
бы «Микроскоп справа» вычисляют отсчет
МП он, соответствующий ее наведению в задан-
ном направлении:
МПОН = ДГИРои Д- /Vo,
где Агир = «он + 7 — ДЛ-пр —гироскопиче-
ский азимут
заданного на-
правления, ко-
торый вычис-
ляется в про-
цессе наблюде-
ния точек ре-
версии или за-
ранее;
Л’о — отсчет, соответ-
ствующий по-
ложению рав-
новесия чувст-
вительного эле-
	• • мента.
141
Наблюдая в окуляр микроскопа отсчетной
системы и поворачивая угломерную часть во-
круг вертикальной оси, устанавливают отсчет
МП0„ и тем самым наводят зрительную трубу
в заданном направлении.
После выставления вех осуществляют конт-
роль провешивания заданного направления,
для чего:
— зрительную трубу переводят через зенит,
поворачивают угломерную часть на 180° и сни-
мают отсчет по вехам при положении «Микро-
скоп слева» МЛС;
— вычисляют дирекционный угол направле-
ния на вехи по формуле
а1( ~ МЛи - (iV0 + 180°) + ДДгир - т;
— сравнивают дирекционный угол заданно-
го направления аон с вычисленным значением
ав, допустимое расхождение между ними по
абсолютной величине не должно превышать 4'.
III. АСТРОНОМИЧЕСКИЕ СПОСОБЫ
140.	Дирекционные углы ориентирных на-
правлений из астрономических наблюдений оп-
ределяют по часовому углу светила с помощью
теодолита или буссоли ПАБ-2А. Эта задача
может быть решена также с помощью азиму-
тальной насадки АНБ-1 к буссоли ПАБ-2А.
Порядок работы с азимутальной насадкой
АНБ-1 изложен в приложении 8.
При ориентировании по часовому углу све-
тила с помощью буссоли ПАБ-2А пользуются
азимутальной насадкой АНБ-1, которая поз-
142
воляет наблюдать светила па высотах более
18°.
141.	При определении дирекцнонного угла
ориентирного направления по часовому углу
светила измеряют на местности горизонталь-
Рис. 29. Схема определе-
ния азимута ориентирно-
го направления астроно-
мическим способом
ный угол Q между направлениями на светило
и ориентирную точку (рис. 29), отмечают по
часам момент наведения на светило, вычисля-
ют азимут светила а и от пего переходят к
азимуту А, а затем к дирекционному углу а на
ориентирную точку. Величины А и а вычисля-
ют по формулам:
А — а -г Q;
а = А — у,
где 7 — сближение меридианов в данной точке.
142.	Определение дирекцнонного угла ори-
ентирного направления одним прибором вы-
143
полпягот не менее чем двумя приемами. При
этом расхождения между значениями азимута,
полученными из разных приемов, не должны
превышать 3' при работе с теодолитом и 0-03
при работе с буссолью ПАБ. За окончательный
результат принимают среднее значение ази-
мута.
143.	Перед выполнением наблюдений произ-
водят проверку перпендикулярности оси уров-
ня горизонтального круга к вертикальной оси
вращения теодолита, тщательно нивелируют
прибор.
Наведение на Солнце производят только че-
рез светофильтр окулярной насадки. При от-
сутствии светофильтра можно пользоваться за-
копченным стеклом, удерживаемым перед объ-
ективом.
Для ночных наблюдений заблаговременно
проверяют электрооборудование прибора и
вех. Для наблюдения ориентирной точки в ноч-
ных условиях на ней устанавливают светящую-
ся веху.
144.	Отсчет времени в момент наведения па
светило производят по часам, установленным
по московскому декретному времени. Время
наблюдения светила определяется с учетом по-
правки часов на момент проверки их и поправ-
ки за ход часов.
Дата наблюдения определяется по москов-
скому декретному времени.
145.	Проверка часов производится заблаго
временно по сигналам точного времени, кото-
рые передаются через каждый час широкове-
щательными радиостанциями Советского Сою-
за по первой и второй («Маяк») программам
144
в виде шести звуковых сигналов; последний,
шестой сигнал совпадает с началом часа.
Одновременно с проверкой часов определя-
ется и их поправка. Для этого в момент пере-
дачи шестого звукового сигнала необходимо
взять отсчет по часам с точностью до 1 сек.
Поправка часов вычисляется по формуле
и= 7И- Тч,
где Тм — московское (точное) время в момент
проверки часов;
Тч—отсчет но часам в момент приема сиг-
нала.
Поправка за ход часов со, выраженная в се-
кундах на час времени, определяется по ре-
зультатам двух проверок часов и вычисляется
по формуле
п
где Uj и «з —поправки, полученные при двух
проверках часов;
п — количество часов между первой и
второй проверками.
Интервал времени между определением по-
правки часов и моментом наблюдения должен
быть как можно короче и обеспечивать полу-
чение времени наблюдения светила с ошибкой
не более 5 сек.
Пример 1. Определить поправку часов, если
в 10 ч по московскому времени отсчет по часам
пыл равен 10 ч 01 мин 15’ сек.
10 Зак. 4025дсп
145
Решение, и = [0 ч 00 мин 00 сек —
-10 ч 01 мин 15 сек = —1 мин 15 сек.
Пример 2. Определить поправку за ход ча-
сов, если в 5 Oj = — 1 мин 10 сек, а в 10 ч
и2 — — 1 мин 25 сек.
Решение.
— 1 мин 25 сек— (— 1 мин 10 сек) п
io =------------------------- - - — 3,0 сек.
5 ч
Пример 3. Определить время наблюдения
светила, если по часам спят отсчет Т' =
= 13 ч 28 мин 10 сек. Поправка часов при про-
верке в 10 ч была и = — 1 мин 25 сек, поправ-
ка за ход часов to = —3,0 сек.
Решение: 1. Поправка часов в момент на-
блюдения и = — 1 мин 25 сек + [—3,0 сек
(13,5 ч— 10 ч)] = —1 мин 35 сек.
2.	Время в момент наблюдения светила
Т = Т' + и = 13 ч 28 мин 10 сек +
+ (—1 мин 35 сек) = 13 ч 26 мин 35 сек.
146.	При астрономическом ориентировании
по часовому углу светила пользуются Солнцем
и четырьмя звездами (Полярная, Бетельгейзе,
Арктур, Вега), координаты которых можно вы-
числить с помощью Сборника астрономических
таблиц, изд. 1970 г.
Для астрономических наблюдений выбирают
светила, расположенные над горизонтом не
выше 60°.
147.	Наблюдение светила производят в сле-
дующем порядке.
При круге право:
 — наводят трубу на ориентирную точку и
снимают отсчет по горизонтальному кругу;
146
— наводят труоу на светило, снимают от-
счеты по часам (с точностью до 1 сек) п гори-
зонтальному кругу.
При круге лево:
—	наводят трубу на светило, снимают от-
счеты по часам и горизонтальному кругу;
—	наводят трубу на ориентирную точку и
снимают отсчет по горизонтальному кругу.
Указанные действия составляют одни прием
наблюдений.
При наблюдении Солнца наведение на него
производится так, как показано па рис. 30.
Круг право
Рис. 30. Положение диска Солн-
ца в поле зрения трубы теодо-
лита
Круг лево
Правильность наведения контролируется (на
глаз) равенством двух малых сегментов, отсе-
каемых горизонтальной нитью.
При наблюдении с помощью азимутальной
насадки Солнце вводят в центральный квадрат
визира АНБ-1.
Образец записи отсчетов в журнале наблю-
дений приведен на схеме'24.
ю*
147
СХЕ
(к ст.
ЖУРНАЛ НАБЛЮ
Дата: 20.6 1970 г.
ТОЧКИ СТОЯНИЯ	Наблюдаемый объект	Время
оп-з
Ор. 5
Солнце
Первый
Круг
12 ч (у! мин 40 сек
Солнце
Ор. 5
Круг
1'2 ч 10 мин 32 сек
Т — 12 ч 06 мин 36 сек
+
____и—_____+1 мин И сек
Л.ср = '2 ч 07 мин 47 сек
148
ИЛ 24
147)
ДЕНИЯ СВЕТИЛА
В = 59°54',2 А = 29°42',5
Отсчет по гориэон-	Абрис. Обработка
тальному кругу	наблюдений
прием
право
2°12'00"
57°28'44"
лево
238°27'52"
182°12'00"
'Иср = 2° 12'00"
Сср= 57°58'18"
Q = 304° 13'42"
149
148.	В журнале наблюдений для каждого
приема вычисляют:
— средний момент наблюдения светила
—	среднее из отсчетов по горизонтальному
кругу па ориентирную точку при КП и КЛ
(ЛЛ-г);
—	среднее из отсчетов по горизонтальному
кругу при наведении трубы па светило при КП
 КЛ (Сср);
—	горизонтальный угол между ориентирной
точкой и направлением на светило как раз-
ность средних значений из отсчетов па ориен-
тирную точку п светило (Q = Л4ср—Сср).
149.	Для сокращения времени можно приме-
нять последовательное трехкратное наблюде-
ние светила через равные промежут-
ки времени (например, через 2 мин)
при одном положении трубы (КП или
КЛ).
При каждом наведении на светило снимают
отсчеты по часам и горизонтальному кругу
прибора. Контролем правильности наблюдений
является равенство разностей последователь-
ных отсчетов по горизонтальному кругу при-
бора. При этом расхождение разностей отсче-
тов не должно превышать 3',0 при
работе с теодолитом и 0-02 при работе с бус-
солью.
При допустимых расхождениях разностей
повторно наводят трубу прибора на ориентир-
ную точку и снимают отсчет по горизонталь-
ному кругу.
150.	Вычисление азимута светила произво-
дится с помощью Таблиц для вычисления ази-
150
мута (ТВА), изд. 1971 г., таблиц логарифмов,
арифмометра или ЭВМ,
Таблицы ТВА позволяют вычислять азимут
светила без арифмометра и таблиц логариф-
мов. Входами в таблицы ТВА являются мест-
ный часовой угол t и склонение 6 светила, оп-
ределяемые по московскому времени и москов-
ской дате наблюдений с помощью Сборника
астрономических таблиц, изд. 1970 г.
Примеры вычисления часового угла t, скло-
нения б и азимута светила а даны в пояснени-
ях к указанным таблицам.
При отсутствии таблиц ТВА азимут светила
можно вычислить по формулам:
а)	при вычислении с помощью таблиц лога-
рифмов:
tg а' — tg t cos М cosec (В — М);
tg М — tg 8 sec t.
Угол M берут в пределах от 0 до ±90°, сообра-
зуясь со знаком tg Л1;
б)	при вычислении на арифмометре:
.	, Sill В COS / - cos о tg б
ctg а —----------------—,
°	sin t
где а'— угол в первой четверти;
В — широта точки наблюдения;
t — часовой угол светила на точке в мо-
мент наблюдения;
б — склонение светила в момент наблюде-
ния.
Широту В и долготу .L точки наблюдения
определяют по карте с точностью до О',5.
151
Переход от угла первой четверти а' к азиму-
ту светила а осуществляется с помощью табл. 9
по значению часового угла t и величине М (при
вычислении с помощью таблиц ТВА) или по
величине t и знаку ctgа' (при вычислении с
помощью таблиц логарифмов или арифмомет-
ра).
Таблица 9
Переход от угла а' к азимуту светила а
а	м	t	Знак tg а' (cgt а’)
a —а'	м>в	Z>180c	+
а =180°— а‘	м<в	f>180°
а =180°+л'	м<в	/<180°	+
а =360°—а'	м>в	/<180°
Переход от азимута светила к дирекционно-
му углу ориентирного направления произво-
дят по формулам ст. 141.
На схеме 25 дан пример вычисления дирек-
ционного угла ориентирного направления с по-
мощью таблиц логарифмов.
Примеры вычисления дирекционного угла
ориентирного направления по часовому углу
Солнца с помощью табл. 1 ТВА дан на схе-
ме 26, а пример вычисления по часовому углу
Полярной с помощью табл. 3 и 4 ТВА — на
схеме 27.
Для ускорения вычислений одновременно с
расстановкой прибора определяют по карте
широту В и долготу L точки наблюдения и
вычисляют сближение меридианов у.
152
Для отыскания необходимой звезды на небе
целесообразно пользоваться графиком (прило-
жение 9), с помощью которого можно заранее
определить приближенный азимут и высоту
светила. С помощью этого графика можно так-
же приближенно контролировать правильность
вычислений азимута светила.
151. Астрономическое ориентирование зна-
чительно упрощается, если заблаговременно
вычислить с помощью ЭВМ дирекционные уг-
лы светила на определенные моменты време-
ни для заданных точек (центров районов раз-
вертывания). При этом интервалы времени
для вычислений следует брать не более 10 мин,
что позволит определять дирекционные углы
светила на момент ориентирования (отмеча-
ния) линейным интерполированием.
При ориентировании в любой точке райо-
на развертывания необходимо:
— подготовить прибор к работе;.
—	установить нулевые отсчеты и навести
прибор на ориентир;
—	навести прибор на светило (на Солнце
так, как показано на рис. 30) и зафиксировать
этот момент по часам;
—	спять и записать отсчет рс„;
—	вычислить дирекционный угол на ориен-
тир:
аор == ®св ?св>
где асв — дирекционный угол светила на мо-
мент наведения прибора, зафиксированный по
часам.
С целью контроля ориентирование повторя-
ют 1—2 раза. Допустимые расхождения между
153
СХЕ
(к ст.
ВЫЧИСЛЕНИЕ АЗИМУТА ПО ЧАСОВОМУ УГЛУ
Дата- 20.6 1970 г.
Ns дей- ствия	Обозна- чения	Решение
		Первый прием	Второй прием
3	/= L — L,	+ 162' ,5
4	'g 1	2,21085
5	lg sin В	9,93711
6	lg 7	2,14796
8	Т мср	12 ч 07 мин 47 сек	12 ч 22 мин 39 сек
10	7j	314°40',0	314“40',0
12	A/j	1 56,8	5 39,8
13	\t.	0,0	0,0
15	Д/г	-0,1	—0,1
1	L	29 42,5	29 42,5
17	t	346° 19', 2	350° 02', 2
18	t‘	13°40',8	9° 57', 8
11	&О	+23° 26' ,3	+23°26',3
14	аз2	0,0	0,0
16	До г	0,0	0,0
19	8	+23“26' ,3	+23°26',3
Вычислял liUl'l! .11,СS
20.6 1970 г.
154
,ИД 25
150)
СОЛНЦА С ПОМОЩЬЮ ТАБЛИЦ ЛОГАРИФМОВ
дей- ствия	Обозна - чеиия	Решение
		Первый прием	Второй приел
20	lg sec t	0,01249	0,00660
22	IgtgS	9,63702	9,63702
23	lg tgM	9,64951	9,64362
2	В	59° 51', 2	59°54',2
24	M	24 02,7	23 45,5
26	B—M	35°51',5	36°08',7
21	lg tg *	9,38633 n	9,24469 n
25	lg cos M	9,96058	9,96154
27	lg cosec (S — Л4)	0,23227	0,22927
28	lg tg a'	9,57918 n	9,43550 n
29	a'	20" 46',8	15°14',8
30	a	159 13,2	164 45,2
9	+ Q	304 13,7	29« 42,7
31	A	103° 26' ,9	10Г27' ,9
32	^cp	103°27',4
7	*1	+ 2“ 20' .6
33	a	IO1“O6',8
155
СХЕ
(к ст.
ВЫЧИСЛЕНИЯ АЗИМУТА ПО ЧАСОВОМУ
Дата: 20.6 1970 г.
дей- ствия	Обозначе- ния	Решение
		Первый прием	Второй прием
3	1 = L — Lo	+ 162'. 5
4	Ig/	2,21085
5	Ig sin В	9,93711
6	lg7	2,14796
8	Л, “ср	12 ч 07 мин 47 сек	12 ч 22 мин 39 сек
10	/j	314°40' ,0	314°40',0
12	Д<]	1 56,8	5 39,8
13	д/3	0,0	0,0
15	д/г	-0,1	-0,1
1	L	29 42,5	29 42,5
17	t	346°19',2	350° 02', 2	'
18	Г	13°40',8	9°57х ,8
11	So	23°26',3	23°26' ,3
14	Д&,	0,0	0,0
16	двг	0,0	0,0
19	5	+23° 26' ,3	+23°26',3	(
Вычислял Васильев
20.6 1970 г.
156
MA 26
150)
УГЛУ СОЛНЦА С ПОМОЩЬЮ ТАБЛИЦ ТВА
	дей- ствия	Обозначе- ния	Решение
			Первый прием	Второй прием
	20	7(5)	63465	63465
	22	S (<)	250	132
	23	Г(м)	63715	63597
	24	М	+2'4°02' ,7	+23°45' ,4
	2	В	59 54,2	59 54,2
	27	У = 90° + +‘(АГ~В)	125°51' ,5	126°08' ,8
	21	Г(/)	58452	55619
	25	S (м)	789	769
	26	т (р)	57663	54850
	28	S (у)	4646	4585
	29	Т (л)	62309	59435
	30	а'	20° 46' ,9	15° 14',8
	31	а	159 13,1	164 45,2
	9	+ Q	304 13,7	298 42,7
	32	А	103° 26' ,8	103°27' ,9
	33	-4ср	103° 27', 4
	7	7	+2° 20',6
	34	а	101°06',8
157
СХЕМА 27
(к ст. 150)
ВЫЧИСЛЕНИЕ АЗИМУТА ПО ЧАСОВОМУ
УГЛУ ПОЛЯРНОЙ
Дата: 15,2 1970 г.
действия	Обозна- чения	Решение
		Первый прием	Второй прием
3	1 ~ L L(j	—104' ,0
4		2,01703 л .
5	lg sin В	9,93643
6	lg Т	1,95346 n
8	Т мср	23 ч 35 мин 00 сек.	23 ч 40 мин 00 сек
10	So	70°19',8	70°19' ,8
11	AS,	23 45,0	25 00,0
12	AS2	4,0	4,2
13	т:	329 25,7	329 25,7
1	L	31 16,0	31 16,0
14	I	94“50',5	96° 05' ,7
2	В	59" 45' ,0
15		358" 19' ,4	358° 19', 7
16	ha	-2,0	—1,9
17	a	35Д 17' ,4	358° 17', 8
9	+ Q	123 25,6	123 24,4
18	A	I ?1“4 Г ,0	12Г42' ,2
19	^cp	12Г42' ,6
7	y	-1’29' ,8
20	a	123° 12',4
Вычислял Васильев
15.2 1970 г.
158
значениями дирекционного угла па ориентир
не должны превышать 3' при работе с теодоли-
том и 0-02 при работе с буссолью.
Если точка, на которой производится ориен-
тирование, удалена на расстояние более 10 им
от точки, для которой вычислены дирекцион-
ные углы светила, то в полученный дирекцион-
ный угол ориентирного направления вводят по-
правку в соответствии со ст. 157.
Штаб, организующий такой способ ориенти
рования, обязан заблаговременно выслать в
подразделения таблицу вычисленных дирекци-
онных углов с указанием наименования свети-
ла, даты, времени н координат точек, для кото-
рых производились вычисления дирекционного
угла светила.
IV. СПОСОБЫ ПЕРЕДАЧИ ОРИЕНТИРОВАНИЯ
Угловой ХОД
152.	Работа на местности гари передаче ори-
ентирования угловым ходом заключается в из-
мерении углов поворота |3 (рис. 31) или в по-
Рис. 31. Передача ориентирования угловым ходом
следовательном определении дирекционных уг-
лов сторон хода ориентированным прибором.
Длины сторон угловых ходов выбираются воз-
159
можно большими. Вычисление углового хода
производится в соответствии со ст. 91—93 без
вычисления координат.
Точность ориентирования при прокладке уг-
ловых ходов аналогична точности определения
дирекционных углов при прокладке теодолит-
ного (буссольного) хода.
Одновременное отмечание по небесному
светилу
153.	Для одновременного отмечания с по-
мощью теодолитов (буссолей) выбирается све-
тило, расположенное над горизонтом не выше
50°, а с помощью панорам орудий—-не выше
18° (3-00).
При отмечании по Солнцу приборы наводят
в правый край диска, при отмечании по Лу-
не — в неущербленпый край, а в полнолу-
ние — в правый край диска Луны-
154.	Для передачи ориентирования одно-
временным отмечанием по небесному светилу
выделяется пост передачи ориентирования,
который в течение определенного времени не-
прерывно передает по радио дирекционный
угол на светило. В состав поста назначаются
1—2 топогеодезиста с прибором (теодолит,
буссоль ПАБ-2А) и радпотелефонист с радио-
станцией.
При постановке задачи личному составу по-
ста указывается:
—	место поста и исходное ориентирное на-
правление или способ его получения;
—	светило и точка наводки;
—	позывная радиостанции поста и частота
(основная, запасная);
—	время начала и окончания работы;
160
—	действия поста после выполнения за-
дачи.
Работа поста при подготовке прибора и пе-
редачи ориентирования:
—	топогеодезист устанавливает прибор на
начальной точке А (рис. 32) и ориентирует
Рис. 32. Передача ориентирования одновре-
менным отмечанием по небесному светилу
его по дирекционному углу исходного направ-
ления clamj
—	наводит прибор на светило и, сопровож-
дая его, подает команды: «Я «Сосна», передаю
ориентирование по Солнцу (Луне, звезде)»,
«Внимание», «Стоп», прекращает слежение,
считывает дирекционный угол на светило и
подает команду «Дирекционный угол (такой-
то) »;
11 Зак. 4025дсп
161
—	радиотелефонист повторяет команды то-
погеодезиста и передает их ,в эфир;
—	прибор снова наводят на светило и рабо-
та повторяется в той же последовательности.
После двух-трехкратной передачи ориенти-
рования проверяется правильность ориентиро-
вания прибора по исходному дирекционному
углу.
155.	Штаб, организующий передачу ориен-
тирования, заблаговременно сообщает в под-
разделения:
—	координаты поста, передающего ориен-
тирование;
—	светило и точку наводки;
—	график работы поста;
—	позывную передающей радиостанции и
частоту.
156.	На точке В, принимающей ориентиро-
вание, необходимо:
—	подготовить прибор к работе;
—	установить нулевые отсчеты и навести
прибор на ориентир УУ;
—	включить радиостанцию на указанной
частоте и принимать команды радиостанции,
передающей ориентирование (запрашивать
передающую радиостанцию запрещается);
—	навести прибор на светило и сопровож-
дать его;
—	по команде «Стоп» прекратить сопро-
вождение, снять и записать отсчет рсв;
—	записать дирекционный угол аСв, приня-
тый по радио на момент отмечания;
—	вычислить дирекционный угол на ориеп-
ти р:
аВД' == асв ^св-
162
С целью контроля отмечание по светилу и
вычисление дирекцнонного угла повторяют
1—2 раза. Допустимое расхождение между
значениями дирекцнонного угла на ориентир
нс должно превышать 3' при работе с теодо-
литом и 0-02 при работе с буссолью.
157.	При передаче ориентирования на рас-
стояния, превышающие 10 км, в полученный
дирекционный угол aI!N вводят поправку Дав,
которую определяют по формуле
Дав = 0,54Ддв tg hCB sin (aAB — асв),
где dAB— расстояние между точками А и В
(определяется по карте с точностью
до 0,1 км);
/?св — высота светила над горизонтом (из-
меряется на точке В с точностью
до 1°);
алв —дирекционный угол направления с
точки А на В (определяется по кар-
те с точностью до Г);
асв — дирекционный угол светила.
Поправка Дав получается в минутах.
Вычисление поправки Дав можно произво-
дить на логарифмической линейке. Знак по-
правки определяется по следующему правилу.
Если разность дирекциоиных углов направле-
ния АВ и светила находится в пределах от 0
до 180°, то поправка имеет знак «минус», ес-
ли в пределах от 180 до 360°, знак «плюс».
Передача ориентирования с помощью
гирокурсоуказателя топопривязчика
158.	Для определения дирекцнонного угла
ориентирного направления с помощью гиро-
курсоуказателя ГАК топопривязчик устаиав-
11*
163
ливают на привязываемую точку, наводят ви-
зир на ориентирную точку и снимают по нему
отсчет Рвиз (рис. 23). Дирекционный угол ори-
ентирного направления вычисляют по формуле
аор ^оси “Г Рвиз»
где Иоси — дирекционный	угол продольной
оси машины, снятый со шкал
«Курс» курсопрокладчика;
Рвиз — отсчет визира при наведении его
на ориентир.
V. ОПРЕДЕЛЕНИЕ ДИРЕКЦИОННЫХ УГЛОВ
ОРИЕНТИРНЫХ НАПРАВЛЕНИЙ
С ПОМОЩЬЮ МАГНИТНОЙ СТРЕЛКИ БУССОЛИ
159.	Определение дирекционного угла ори-
ентирного направления с помощью магнитной
стрелки буссоли заключается:
—	в измерении прибором магнитного ази-
мута Ат этого направления;
—	в переходе от измеренного магнитного
азимута Ат к дирекционному углу а путем
учета поправки буссоли ДАт по формуле
А/л-ДАт.
Поправку буссоли ААт определяют на ме-
стности путем сравнения дирекционного угла
известного направления с магнитным азиму-
том того же направления.
160.	Определение дирекционного угла ори-
ентирного направления с помощью магнитной
стрелки буссоли возможно в неаномалийных
районах.
164.
В широтах более 65° использование магнит-
ной стрелки буссоли сопровождается больши-
ми ошибками. Поэтому магнитная стрелка
буссоли на этих широтах может применяться
только для приближенного ориентирования.
161.	Для определения поправки буссоли
используют направление, дирекционный угол
которого:
—	известен из каталога (списка) коорди-
нат геодезических сетей;
—	получен вычислением по координатам
пунктов геодезической сети;
—	определен гироскопическим или астро-
номическим способом.
В крайнем случае дирекционный угол мо-
жет быть вычислен по координатам контур-
ных точек, снятых с карты, при этом расстоя-
ние между ними на карте должно быть не
менее 10 см.
Поправки всех буссолегй подразделения
(части) целесообразно определять на едином
ориентирном направлении в соответствии с
Руководством по применению топогеодезиче-
ских приборов.
Поправка буссоли должна определяться
как можно ближе к району, где будут выпол-
няться топогеодезические работы.
При невозможности определить поправку
буссоли в новом районе работ пользуются по-
правкой для старого района, предварительно
уточнив ее значение согласно ст. 162.
162.	Поправка буссоли в неаномалийном
районе принимается неизменной в радиусе
10 км от точки, на которой она определялась.
При перемещении на, расстояние более
10 км поправку буссоли необходимо опреде-
лять заново.
165
Если в новом районе нельзя заново опреде-
лить поправку буссоли, то разрешается в ра-
диусе 30 км пользоваться прежней поправкой
буссоли, вводя в нее поправку за изменение
сближения меридианов Ау.
Для этого определяют по карте разность Д
в километрах:
Д=Ув-УА,
где —ордината места выверки;
YB —ордината нового района (средняя).
Поправку Ду берут из таблицы (приложе-
ние 4) по абсциссе X района и по разности Д.
Если новый район расположен восточнее ме-
ста выверки, то поправку А-, учитывают со
знаком «плюс», если западнее — «минус».
Пример. В районе выверки получено:
ДАт = +0-27; новый район расположен к
западу от места выверки на 26 км. Абсцис-
са X = 6440 км.
Решение. Из таблицы (приложение 4)
по X = 6440 км и Д = 26 км выбираем Ду =
=—0-06. В новом районе АА„,н = +0-27 —
— 0-06= +0-21.
Если перемещение производится из одной
координатной зоны в другую и нет возможно-
сти определить поправку буссоли па местно-
сти, то ее изменение вычисляется по формуле
ДА;„н = ДА„;с + | Ду | + |Да|,
где ДЛт —поправка буссоли в новом райо-
не (в смежной зоне);
ДА..,,— поправка буссоли в старом
районе;
166
Д-j— поправка за изменение сближе-
ния меридианов;
Да — поправка в дирекционный угол
за переход в смежную зону (опре-
деляется в соответствии со
ст. 170).
Верхние знаки в формуле принимаются при
перемещении в восточную, нижние — в запад-
ную зону.
Пример. Поправка буссоли определена в
4-й зоне X = 6440 км, ДАпг_ = +0-27. Переме-
щение произведено на запад в 3-ю зону. Д =
-- 26 км. Определить поправку буссоли для
3-й зоны.
Решение: 1. Из таблицы (приложение 4)
по X = 6440 км и Д = 26 км выбираем | Ад | —
-0-06.
2. Из табл. 1 (приложение 11) по X -=
---^6440 км выбираем | Да | = 0-85.
3. Определяем поправку буссоли в новом
районе (3-я зона)
ДАШн = ( + 0-27) — (0-06)+(0-85) = +1-06.
163. При перемещении на большие расстоя-
ния (более 30 км) в новом районе поправка
буссоли определяется в соответствии со
ст. 159.
При невозможности определить поправку
буссоли на местности указанными способами
допускается временное пользование старой
поправкой буссоли, приведенной к новому рай-
ону, по формуле
ДАОТн = ДА,?гс /7Н	П..,
где ДАт —поправка буссоли в новом
районе;
167
— поправка буссоли, определенная
на местности в старом районе;
Пс — поправка, указанная на карте в
старом районе;
77н — поправка, указанная на карте в
в новом районе.
Величины Пс и Па учитываются со знаком,
указанным на карте для поправки в дирекци-
онный угол при переходе к магнитному азимуту.
Пример. Дано: ААСТс = —0-94, Пс = —1-38,
77н = —0-72. Определить ААт
Решение. АА„,н = (—0-94) + (—0-72) —
— (—1-38) = —0-28.Н
VI. ОПРЕДЕЛЕНИЕ ДИРЕКЦИОННЫХ УГЛОВ
ОРИЕНТИРНЫХ НАПРАВЛЕНИЙ
ПО КОНТУРНЫМ ТОЧКАМ КАРТЫ
(АЭРОСНИМКА)
164.	Определение дирекцнонного утла ори-
ентирного направления по контурным точкам
карты (аэроснимка) выполняется в следую-
щем порядке:
— на карте (аэроснимке) и на местности
выбирают исходную контурную точку, с кото-
рой видна другая удаленная контурная точка;
длина ориентирной линии должна быть не ме-
нее 10 см (на карте, аэроснимке);
— по координатам контурных точек, сня-
тым с карты с помощью циркуля-измерителя
и поперечного масштаба, вычисляют дирекци-
онный угол с исходной точки на вторую кон-
турную точку.
С целью контроля дирекционный угол ори
ентирного направления определяют от друго
го исходного направления.
168
ГЛАВА ШЕСТАЯ
ПРЕОБРАЗОВАНИЕ КООРДИНАТ
И ОПРЕДЕЛЕНИЕ ПОПРАВКИ
К ДИРЕКЦИОННОМУ УГЛУ
I.	ПРЕОБРАЗОВАНИЕ ПРЯМОУГОЛЬНЫХ
КООРДИНАТ ИЗ ОДНОЙ ЗОНЫ В ДРУГУЮ
165.	Преобразование прямоугольных коор-
динат точек из одной зоны в другую произво-
дят графическим и аналитическим спосо-
бами.
Графический способ применяют при при-
вязке по карте, когда точка располагается в
пределах полосы перекрытия, для которой на
картах дается сетка прямоугольных координат
смежной зоны (дополнительная сетка). Во
всех других случаях преобразование коорди-
нат выполняют аналитическим способом.
166.	Преобразование координат графиче-
ским способом производят с помощью карт
масштаба 1 : 50 000 и 1 : 100 000. Для этого
наносят точку на карту, пользуясь основной
сеткой прямоугольных координат. После этого
проводят две пары ближайших к данной точ-
ке координатных линий смежной зоны, поль-
зуясь имеющимися на карте выходами линий
169
дополнительной сетки. Затем определяют ко-
ординаты точки в смежной зоне.
Нанесение точки на карту по данным коор-
динатам и снятие искомых координат с кар-
ты производят с помощью циркуля-измерите-
ля и поперечного масштаба. Координатные ли-
нии смежной зоны проводят с помощью вы-
веренной металлической (или целлулоидной)
линейки.
167.	Преобразование координат в смежную
зону, через одну или две зоны с помощью
арифмометра производят по таблицам прило-
жения 10.
Преобразование координат в смежную зо-
ну без помощи арифмометра и логарифмиче-
ской линейки может производиться по Табли-
цам для перевычисления координат из одной
зоны в другую, изд. 1968 г.
168.	Перевычисление координат с помощью
арифмометра выполняют по формулам:
Хп = XSI -у ХХт 4- А Г/л — Д2хК;
Y,- — Yn XYm — ДХ/z + Д2гХ;
У„ = 500 000 ± Y'n,
где
ЛX = .Yj — ХЛ \У У, — У,0;
Xi, У( —координаты точки в си-
стеме своей зоны (пол-
ные значения координат
без учета цифр, обозна-
чающих номер зоны);
Xi°, У1° — координаты табличной
точки в системе исход-
170
ной зоны (входы в табл.
1, 2, 3 приложения 10),
при этом табличная точ-
ка берется с координа-
тами XX, Y°, ближай-
шими меньшими к A't и
Уь
Хп, Ylt — координаты точки в си-
стеме зоны, в которую
перевычисляются коор-
динаты X, и У,;
Y'H —промежуточное значе-
ние искомой ординаты;
А'о, Y0,m, п, Аг.х, А2у—величины, выбираемые
из табл. 1, 2 или 3 (при-
ложение 10) по значе-
ниям А0 и 1^° (без ин-
терполяции). При пере-
вычислении координат в
смежную зону величины
Хо, У„, л?., /г, V.y бе-
рут из табл. 1, при пере-
вычислении через одну
зону — из табл. 2, а при
перевычислении через
две зоны — из табл. 3;
К — коэффициент, выбирае-
мый из табл. 4 по аргу-
ментам XX и ДУ, выра-
женным в километрах;
при этом К берется по
ближайшим табличным
значениям XX и АУ (без
интерполяции).
171
При вычислениях соблюдают следующие
правила.
При перевычислении координат из западной
зоны в восточную предварительно преобразу-
ют ординату по формуле
Kj =1000000 - Уj.
пр	1
Значением У1пр пользуются при вычислении
Хп И У п*
Полное значение искомой ординаты (без но-
мера зоны) находят по формулам:
при перевычислении в западную зону
Ул = 500 000 + у«;
при перевычислении в восточную зону
Ул = 500000 — У« .
Если при этом значение Yn будет больше
(равно) 1 000 000 или меньше нуля, то номер
зоны записывают в скобках. Например, при
перевычислении координат точки в четвертую
зону значение ординаты (без номера зоны)
получено равным — 65 340. Тогда полное зна-
чение ординаты запишется так:
Ул = (4) - 65 340.
Для контроля вычисление координат Хп, У„
производится повторно другим вычислителем.
На схеме 28 приводится пример перевычис-
ления координат в смежную зону (из 6-й в
5-ю), а на схеме 29 через одну зону (из 6-й в
4-ю).
172
СХЕМА 28
(к ст. 168)
ПЕРЕВЫЧИСЛЕНИЕ КООРДИНАТ В СМЕЖНУЮ
ЗОНУ С ПОМОЩЬЮ АРИФМОМЕТРА
Формулы:
Хп = А'о+ДА'/и+ДУ'п — Д2ХК;
У'п = Го + АУт — АХ п-Р \2УК .
Обозначения величин	Значения величин	Примечание
X,	75 10485
У,	64 23675	В запад-
У. =1 000 000— У1 (при пр переходе в восточную зону) /<	. 0,13	ную зону
т	0,9957
п	0,0970
хп	7515417
У'п	178 040
' 500 000 + У'п (в за-	5 678 040
падную) Ул= 500000— У ' (в вос- точную)
173
СХЕМА 29
(к ст. 168)
ПЕРЕВЫЧИСЛЕНИЕ КООРДИНАТ ЧЕРЕЗ
ОДНУ ЗОНУ С ПОМОЩЬЮ АРИФМОМЕТРА
Формулы:
Хп --- X» + ДХ т + Д1 п — Х,хК;
У „ = Y о + Д1' т — ДА' п + Д2КА.
Обозначения величин	Значения величин			Примечание
Ух У, = 1 000 000—У1 ир (при переходе в восточ- ную зону) К т п хп у'„ 500 000 + Yn (в за- _	падкую) п	500 000 — У п (в во- сточную)				В западную зону
	75	10485

	64I23675 1	 0,13 0,9835 0,1938 7 544 990 431 011 4 931 011
174
169.	Вычисление Хп, Yn производят в следу-
ющем порядке.
1.	Записывают в бланк вычислений исход-
ные координаты — Xi, Уь
2.	Находят значение У1г , если координаты
перевычисляются в восточную зону.
3.	Находят величины ДХ, ДУ, Х° и У1°. для
чего обводят карандашом пять последних
цифр в координатах Xt и	Обведен-
ные цифры будут значениями величин АХ и
ДУ, а необведегшые (без учета номера зоны у
yt) —значениями сотен километров, содер-
жащихся в величинах Х° и У/.
В наших примерах АХ = 10 485, ДУ =
= 23 675, Хг° = 7 500, Y° = 400.
4.	Из табл. 4 выбирают коэффициент К и
записывают его в бланк.
5.	Из табл. 1, 2 или 3 выбирают величины
т и п и записывают их в бланк.
6.	Определяют значение Хп непосредствен-
ным суммированием на арифмометре величин
А'о, ДХт, ДУ/г и Д2д- К с учетом их знаков. За-
тем определяют Y„' суммированием величин
Уо, А Уш, ДХ/г и Дгу К.
7.	Находят полное значение ординаты — Yn.
II.	ОПРЕДЕЛЕНИЕ ПОПРАВКИ
К ДИРЕКЦИОННОМУ УГЛУ ЗА ПЕРЕХОД
ИЗ ОДНОЙ ЗОНЫ В ДРУГУЮ
170.	При топогеодезических работах на сты-
ке зон поправка в дирекционный угол исходно-
го ориентирного направления за переход в
смежную зону Да определяется с помощью
табл. 1 (приложение И) по величине абсцис-
сы исходного пункта, округленной до 1 км. Ин-
175
терполирование поправки Да производится
только при определении ее в градусной мере.
При переходе из восточной зоны в западную
поправка Да берется со знаком «минус» (-—),
а при переходе из западной в восточную — со
знаком «плюс» ( + ).
Пример. Дано: ХИСх = 6415 км.
Определить поправку Да (в градусной мере)
в дирекционный угол исходного ориентирного
направления; перемещение производится из
восточной зоны в западную.
Решение. Из табл. 1 (приложение 11) по
X = 6415 км находим Да = 5°04',8, с учетом
знака Да = —5°04',8.
171.	При перевычислении координат батареи
в зону цели поправка к дирекционному углу
за переход из одной зоны в другую Да вычис-
ляется с помощью таблиц приложения 11 по
формуле
Да = Да' Да",
где Да' —поправка, выбираемая из табл. 1;
Да" — поправка, выбираемая из табл. 2
или 3.
Поправка Да' выбирается из таблицы по ве-
личине абсциссы Ха (в зоне батареи) с округ-
лением до 1 км. Интерполирование поправки
Да' производится только при определении ее
в градусной мере.
При переходе в смежную зону поправка Да'
равна выбранному из табл. 1 значению, а при
переходе через одну зону — ее удвоенному таб-
личному значению.
Поправка Да" выбирается из табл. 2 при пе-
реходе в смежную зону и из табл. 3 при пере-
176
ходе через одну зону по координатам батареи
Хб, (в зоне батареи) с интерполированием
на глаз. Таблицы 2 и 3 имеют двойные входы
по ординате. Верхними входами пользуются,
когда зона батареи расположена восточнее
зоны цели, а нижними — когда зона батареи
расположена западнее зоны цели.
Если поправка Аа вычисляется в делениях
угломера, то величина Аа" не учитывается.
При перевычислении координат батареи из
восточной зоны в западную поправка Аа берет-
ся со знаком « + »; если координаты батареи
перевычисляются из западной зоны в восточ-
ную, то Аа берется со знаком «—».
Пример 1. Дано: Хб = 5327 км.
Определить поправку Аа (в дел. угл.), если
координаты батареи перевычисляются в запад-
ную зону.
Решение. Из табл. 1 по Хб = 5327 км на-
ходим Аа' = 0-74. С учетом знака Аа =
= +0-74.
Пример 2. Дано: Хб = 7020000, Уб = 4392000.
Определить поправку Аа (в градусной мере)
для перехода через зону, если координаты ба-
тареи перевычисляются в восточную (6-ю)
зону.
Решение: 1. Из табл. 1 по Хб = 7020 км
находим Аа'табл = 5°21',5. Удвоив найденное
значение поправки, получим Аа' — 10°43',0.
2. Из табл. 3 по Хб = 7020 км и Уб — 392 км
находим Аа" = 3',0.
3. Суммируя найденные значения Аа' и Аа"
и учтя знак поправки- Аа, получим Аа =
= 10°43',0 +3',0 = —-10°46',0.
12 Зак. 4025дсп
177
~	ПРИЛОЖЕНИЕ I
00	(к ст. 55)
ТАБЛИЦА ДЛЯ ОПРЕДЕЛЕНИЯ РАССТОЯНИЯ С КОРОТКОЙ БАЗЫ (5=100 м)
дел. угл.	0-60	0-01	0-02	0-03	0-04	0-05	0-06	0-07	0-08	0-09	0-10
И-00	224,6	225,2	225,9	226,5	227,1	227,8	228,4	229,1	229,7	230,4	231,1	3-90
11-10	231,1	231,7	232,4	233,1	233,7	234,4	235,1	235,8	236,5	237,2	237,9	3-80
11-20	237,9	238,6	239,3	240,0	240,7	241,4	242,11	242,9	243,6	244,3	245,0	3-70
11-30	2-15,0	245,8	246,5	247,2	248,0	248,8	249,5	250,3	251,0	251,7	252,6	3-60
11-40	252,6	253,3	254,1	254,9	255,7	256,5	257,2	258,1	258,8	259,7	260,5	3-50
11-50	260,5	261,3	262,1	262,9	263,8	264,6	265,5	266,3	267,1	268,0	268,9	3-40
11-60	2б!3,9	269,7	270,6	271,5	272,4	273,3	274,1	275,0	275,9	276,8	277,8	3-30
11 -70	277,8	278,7	279,6	280,5	281,1	282,4	283,3	284,4	285,2	286,1	287,2	3-20
11-80	287,2	288,1	289,1	2)0,0	291,0	292,1	293,1	294,1	295,1	296,1	297,1	3-10
11-90	297,1	298,2	299,2	3.0,2	301,3	302,4	303,4	304,5	305,6	306,7	307,8	3-00
12-00	307,8	398,9	310,0	311,1	312,2	313,3	314,4	315,6	316,7	317,9	319,1	2-90
12-10	319,1	320,3	321,5	322,6	323,8	325,0	326,3	327,5	328,7	330,0	331,2	2-80
12-20	331,2	332,5	333,7	335,0	336,3	337,6	338,9	340,4	341,5	342,8	344,2	2-70
12-30	344,2	315,5	346,9	348,3	349,7	351,1	352,5	353,9	,355,3	356,7	358,2	2-60
12-40	358,2	359,6	361,1	362,5	364,0	365,6	367,0	368,6	370,1	371,6	373,2	2-50
12-50	373,2	374,7	376,2	377,9	379,5	381,2	382,8	384,5	386,1	387,8	389,5	2-40
12-60	389,5	391,2	392,2	3:'4,6	396,3	398,1	399,8	401,6	403,4	405,3	407,1	2-30
•*	дел. yr л.	0-00	0-01	0-02	0-03	0-04	0-05
	12-70	407,1	408,9	410,8	412,7	414,6	416,5
	12-89	426,4	428,5	430,5	432,5	434,6	436,6
	12-90	447,4	419,6	451,8	454,0	456,2	458,6
	13-00	470,5	472,9	475,5	478,0	480,5	482,9
	13-10	495,9	498,6	501,3	504,1	506,9	509,7
	13-20	524,2	527,2	530,3	533,4	535,5	539,6
	13-30	555,8	559,2	562,6	566,0	559,5	573,0
	13-40	591,2	595,0	598,9	602,8	606,7	610,7
	13-50	631,4	635,6	639,9	644,4	648,9	653,5
	13-60	677,2	682,2	687,2	692,3	697,4	702,6
	13-70	730,0	735,7	741,5	747,4	753,4	759,6
	13-80	791,6	798,2	805,0	812,0	819,2	826,4
	13-90	864,3	872,2	880,2	888,7	897,2	905,8
	14-00	951,4	961,0	970,9	981,2	991,4	1002
	14-10	1058	1069	1082	1094	1107	1120
	14-20	1191	1206	1222	1238	1254	1271
	14-30	1361	1381	1402	1423	1444	1466
	14-40	1589	1616	1644	1672	1702	1734
		0-10	0-C9	0-08	0-07	0-06	0-05
0 03	0-07	0-08	0-09	0-10 [
418,4	420,4	422,4	424,4	426,4	2-20
438,7	440,8	443,0	445,1	447,4	2-10
461,0	463,4	465,8	467,1	470,5	2-00
485,5	488,0	490,6	493,3	495,9	1-90
512,5	515,4	518,3	521,2	524,2	1-80
542,7	545,9	549,2	552,5	555,8	1-70
576,5	580,1	583,8	587,5	591,2	1-60
614,7	618,8	622,9	627,1	631,4	1-50
658,1	662,8	667,5	672,3	677,2	1-40
707,9	713,3	718,8	724,4	730,0	1-30
765,8	772,1	778,5	785,0	791,6	1-20
833,7	841,1	848,7	856,4	864,3	1-10
914,6	923,6	932,7	941,8	951,4	1-00
1013	1024	1035	1046	1058	0-90
1133	1147	1161	1176	1191	0-80
1288	1306	1324	1312	1361	0-70
1489	1513	1538'	1564	1589	0-60
1766	1800	1834	1871	1908	0-50
0-04	0-03	0-02	0-01	0-00	15-00 —и дел. yr.
ПРИЛОЖЕНИЕ 2
(к ст. 56)
ТАБЛИЦА ПОПРАВОК ДД В РАССТОЯНИЯ,
ИЗМЕРЕННЫЕ ДАЛЬНОМЕРОМ ПО
ГОРИЗОНТАЛЬНОЙ РЕЙКЕ ИЛИ МЕРНОЙ
ЛЕНТОЙ, ЗА ПРИВЕДЕНИЕ ИХ К ГОРИЗОНТУ
(поправка всегда вычитается)
05 а: о О <з л- « с>. >> И л»	Расстояния и поправки, м
	100	200	300	400	500	600	700	800	900
2	0,06	0,1	0,2	0,2	0,3	0,4	0,4	0,5	0,5
3	0,14	0,3	0,4	0,5	0,7	0,8	1,0	1,1	1,2
4	0,24	0,5	0,7	1,0	1,2	1,5	1,7	1,9	2,2
5	0,38	0,8	1,1	1,5	1,9	2,3	2,7	3,0	3,4
6	0,55	1,1	1,6	2,2	2,7	3,3	3,8	4,4	4,9
7	0,75	1,5	2,2	3,0	3,7	4,5	5,2	6,0	6,7
8	0,97	1,9	2,9	3,9	4,9	5,8	6,8	7,8	8,8
9	1,23	2,5	3,7	4,9	6,2	7,4	8,6	9,8	11,1
10	1,52	3,0	4,6	6,1	7,6	9,1	10,6	12,2	13,7
11	1,84	3,7	5,5	7,3	9,2	11,0	12,9	14,7	16,5
12	2,19	4,4	6,6	8,7	10,9	13,1	15,3	17,5	19,7
13	2,56	5,1	7,7	10,3	12,8	15,4	17,9	20,5	23,1
14	2,97	5,9	8,9	11,9	14,9	17,8	20,8	23,8	26,7
15	3,41	6,8	10,2	13,6	17,0	20,4	23,9	27,3	30,7
180
ПРИЛОЖЕНИЕ 3
(к ст. 63)
ГРАФИК ДЛЯ ОПРЕДЕЛЕНИЯ
СБЛИЖЕНИЯ МЕРИДИАНОВ*
0S0-
0-65-
±т
Г00-
: 2”W'4=
Т60
,8000 Пример:». = 7510км
7500 У = 626км
7000 -Г=-1°40'(Т=-0-28)
6500
6000 +
5500*
5000
о-зо~
o-ooi
2°20‘
0-35-
0-25-
0-20-
0~!5-
0
0-10-
0-05-1
2
0-60-
500
3000
2500
2000
Ykm
500 520 560 560 580 600 620 660 660 680 7b0 720 760 760 780 800
680 660 660 620 600 380 360 360 320 300 280 260260 220 200
Пробило знаков: Если у больше 500км, то знак х„плюс“(+),
если у меньше 500км, то знак ч„минус“(-')
бооо
Рис. 33. График для определения сближения меридианов
* Для практического использования график вычер-
чивают в подразделении на’миллиметровой бумаге с уве-
личением в 2—3 раза.
181
ПРИЛОЖЕНИЕ 4
(к ст. 63, 162)
ТАБЛИЦА ДЛЯ ОПРЕДЕЛЕНИЯ ПОПРАВКИ
&+ дел. угл.
X, км	Д, км
	5	10	15	20	25	30
4000	0,5	1,1	1,6	2,2	2,7	3,3
4500	0,6	1,3	1,9	2,6	3,2	3,8
5000	0,8	1,5	2,3	3,0	3,8	4,5
5500	0,9	1,8	2,6	3,5	4,4	5,3
6000	1,0	2,1	3,1	4,1	5,2	6,2
6500	1,2	2,5	3,7	4,9	6,2	7,3
7000	1,5	2,9	4,4	5,9	7,4	8,8
7500	1,8	3,6	5,4	7,2	9,0	10,8
8000	2,3	4,6	6,9	9,2	11,6	13,8
ПРИЛОЖЕНИЕ 5
(к ст. 137)
КОЭФФИЦИЕНТ ЗАТУХАНИЯ К
Т° с	К	С	А'	Г3 С	к	Т° С	К
— 10	1,13	+ 1	0,77	+ 12	0,59	+23	0,48
—9	1,09	+2	0,75	+ 13	0,58	+24	0,47
—8	1,05	+3	0,73	+ 14	0,57	+25	0,46
—7	1,01	+4	0,71	+ 15	0,56	+26	0,45
—6	0,98	+5	0,69	+ 16	0,55	+27	0,44
—5	0,94	+ 6	0,68	+ 17	0,54	+28	0,44
—4	0,91	+7	0,66	+ 18	0,53	+29	0,43
-3	0,88	+ 8	0,65	+ 19	0,52	+30	0,43
—2	0,85	+9	0,63	+20	0,51	+31	0,42
—1	0,82	+ю	0,62	+21	0,50	+32	0,42
0	0,80	+ П	0,60	+22	0,49	+33	0,41
182
ПРИЛОЖЕНИЕ 6
(к ст. 137)
ГРАФИК ДЛЯ ОПРЕДЕЛЕНИЯ ВЕЛИЧИНЫ
К (Nz—Л'(), мин
Рис. 34. График для определения величины
К (Иг—NO (мин)
183
ПРИЛОЖЕНИЕ 7
(к ст. 138)
ТАБЛИЦА ЗНАЧЕНИИ ВРЕМЕНИ t*
\ в° г с\	70	65	60	58	56	54	52	50	48	46	44	42	40	35
—10	48,2	44,4	41,6	40,8	40,2	39,6	38,8	38,2	37,6	36,8	36,0	35,4	34,8	33,0
— 8	46,8	43,0	40,4	39,6	39,0	38,4	37,6	37,0	36,4	35,4	35,0	34,2	33,6	31,8
— 6	45,6	41,6	39,0	38,4	37,6	37,0	36,2	35,6	35,0	34,2	33,8	32,8	32,2	30,4
— 4	44,4	40,4	37,8	37,0	36,2	35,6	35,0	34,2	33,6	33,0	32,4	31,6	31,0	29,0
— 2	43,2	39,0	36,4	35,6	34,8	34,2	33,6	32,8	32,2	31,4	30,8	30,0	29,6	27,6
0	41,8	37,8	35,0	34,4	33,6	33,2	32,4	31,6	31,0	30,2	29,8	29,0	28,4	26,4
Н- 2	40,6	36,6	34,0	33,2	32,4	31,8	31,2	30,4	29,8	29,2	28,8	27,8	27,2	25,2
+ 4	39,4	35,4	32,8	32,2	31,2	30,8	30,0	29,2	28,6	28,0	27,4	26,8	26,2	24,2
+ 6	38,2	34,4	31,8	31,0	30,0	29,6	28,8	28,0	27,6	27,0	26,4	25,8	25,0	23,0
+ 8	37,2	33,4	31,0	30,0	29,2	28,8	28,0	27,2	26,6	26,0	25,6	24,8	24,2	22,2
	\ В° т° с\	70	65	60	58	56	54	52	50	48	46	44	42	40	35
	+ 10	36,4	32,6	30,0	29,2	28,2	27,8	27,0	26,4	25,8	25,2	24,8	23,8	23,4	21,4
	+ 12	35,4	31,8	29,2	28,4	27,4	27,0	26,2	25,6	25,0	24,4	24,0	23,2	22,6	20,6
	+.14	34,6	31,0	28,4	27,6	26,8	26,2	25,6	24,8	24,4	23,6	23,2	22,4	22,0	20,0
	+ 16	34,0	30,4	27,8	27,2	26,0	25,6	25,0	24,2	23,6	23,0	22,6	22,0	21,4	19,4
	4-18	33,6	29,8	27,2	26,6	25,4	25,0	24,4	23,6	23,0	22,4	22,0	21,4	20,8	18,8
	+20	33,0	29,2	26,8	26,0	25,0	24,6	23,8	23,2	22,6	21,8	21,4	20,8	20,2	18,2
	+22	32,4	28,8	26,4	25,6	24,6	24,2	23,4	22,6	22,0	21,4	21,0	20,4	19,8	17,8
	+24	32,2	28,4	26,2	25,4	24,2	23,8	22,8	22,2	21,8	21,2	20,6	19,8	19,6	17,4
	+26	31,8	28,2	25,8	25,0	24,0	23,6	22,6	22,0	21,4	20,8	20,4	19,6	19,2	17,2
	+28	31,6	27,8	25,6	24,8	23,8	23,4	22,4	21,8	21,2	20,6	20,2	19,4	19,0	17,0
	+30	31,4	27,6	25,4	24,6	23,6	23,2	22,2	21,6	21,0	20,4	20,0	19,2	18,8	16,8
00 СП	+32	31,2	27,4	25,2	24,4	23,4	23,0	22,0	21,4	20,8	20,2	19,8	19,0	18,6	16,6
ПРИЛОЖЕНИЕ 8
(к ст. 140)
ОПРЕДЕЛЕНИЕ АЗИМУТА НАПРАВЛЕНИЯ
С ПОМОЩЬЮ АЗИМУТАЛЬНОЙ НАСАДКИ АНБ-1
К БУССОЛИ ПАБ-2А
Определение истинного азимута направле-
ния с помощью азимутальной насадки АНБ-1
производится по наблюдению двух звезд соз-
вездия Малая Медведица: а (Полярная звез-
да) и р.
Звезду а отыскивают на небосводе с помо-
щью двух крайних звезд «ковша» созвездия
Большая Медведица. Для этого необходимо
мысленно соединить эти звезды прямой лини-
ей и продолжить ее примерно на пятикратное
расстояние до такой же яркой звезды. Это и
будет звезда а созвездия Малая Медведица,
также имеющего форму «ковша» (см. карту
звездного неба — рис. 35).
Звезда р расположена на другом краю «ков-
ша» и является второй по яркости звездой это-
го созвездия после звезды а.
Определение истинного азимута направле-
ния следует производить в таком порядке.
1.	Установить буссоль, надеть на патрубок
монокуляра азимутальную насадку и закре-
пить ее на монокуляре.
2.	Присоединить к визиру патрон с лампой
для освещения сетки и включить освещение.
3.	Установить на буссольном кольце и бара-
бане нулевые отсчеты.
4.	Вращением барабана механизма верти-
кальной наводки монокуляра буссоли вывести
на середину пузырек уровня визира насадки.
5.	Открыть крышку головки визира и, на-
блюдая в окуляр визира, вращать диоптрий-
ное кольцо окуляра до получения резкого изо-
186
Рис. 35. Карта звездного неба
Сражения сетки, после чего закрыть крышку
головки визира н отпустить зажимной винт
механизма вертикальной наводки визира.
6.	Отыскать на небосводе Полярную звезду
и с помощью целика и мушки навести в нее
визир, вращая маховичок установочного чер-
вяка буссоли и поворачивая от руки визир во-
круг горизонтальной осн вращения насадки,
после чего затянуть зажимной винт механиз-
ма вертикальной наводки (зажимной винт дол-
жен быть предварительно повернут так, что-
бы было удобно работать микрометренным
винтом механизма).
187
ч рн медведицы
Рис. 36. Введение звезд а
и Р в биссектор сетки
АНБ-1
7.	Вращением барабана механизма верти-
кальной наводки монокуляра буссоли восста-
новить (если нужно) среднее положение пу-
зырька уровня насадки и открыть крышку го-
ловки визира.
8.	Наблюдая в окуляр визира и вращая ма-
ховичок поворота головки визира, ввести в по-
ле зрения звезду р созвездия Малая Медве-
дица.
9.	Действуя уста-
новочным червяком
буссоли, микромет-
ренным винтом меха-
низма вертикальной
наводки визира и
маховичком поворо-
та головки визира,
установить визир
так, чтобы изобра-
жение звезды а было
помещено в малом
биссекторе против
штриха соответству-
ющего года, а изображение звезды р — в боль-
шом биссекторе (рис. 36). При этом оптиче-
ская ось визира (перекрестие сетки) будет
направлена в Полюс Мира, т. е. будет совпа-
дать с направлением истинного меридиана
(Д = 0-00).
10.	Проверить установки на буссольном
кольце и барабане, и если они сбились в про-
цессе работы (не равны 0-00), то снять и запи-
сать отсчет (О0) •
И. Отпустить зажимной винт механизма
вертикальной наводки визира и, вращая махо-
вичок отсчетного червяка буссоли, а также по-
188
ворачивая от руки визир вокруг горизонталь-
ной оси вращения насадки, совместить пере-
крестие сетки визира с изображением точки
местности, азимут которой (4) требуется оп-
ределить.
12. Снять отсчет по буссольному кольцу и
барабану (Оп).
Истинный азимут направления на заданную
точку равен А = Оа — О0.
Пример: 1) О0 = 0-00; Оп = 22-43; А =
= Оп = 22-43.
2) О0 = 59-97; Оа = 22-40; А = (22-40 +
+ 60-00) — 59-97 = 22-43.
Для получения более точного значения
истинного азимута его определяют 3—4 раза,
изменяя перед каждым последующим опреде-
лением установки на буссольном кольце и ба-
рабане (Оо^0-00). За окончательное значе-
ние истинного азимута принимают среднее
арифметическое из полученных значений ази-
мута.
При определении азимутов направлений на
точки, находящиеся на близком расстоянии
(менее 200 ж), необходимо для получения бо-
лее точного результата учитывать смещение
оптической оси азимутальной насадки относи-
тельно вертикальной оси вращения буссоли.
Для этого в измеренный азимут вводят по-
правку, взятую из нижеприведенной таблицы.
Расстояние, м	Поправка, дел. угл.
100	—1,0
150	—0,8
200	-0,5
189
ПРИЛОЖЕНИЕ 9
(к ст. 150)
ГРАФИК ДЛЯ ОПРЕДЕЛЕНИЯ АЗИМУТА
И ВЫСОТЫ СВЕТИЛА
График (рис. 37) позволяет определять при-
ближенные значения азимута и высоты звезды
по ее часовому углу, который вычисляется с
помощью Сборника астрономических таблиц,
изд. 1970 г., по формуле
t ~ So -|- AS] + т-f- L,
где So, ASj и т— величины, выбираемые из
табл. 1, 2 и 4, указанного
Сборника с округлением до
Г на заданный момент вре-
мени;
L — долгота точки наблюдения
(округляется до Г).
Пример. Определить азимут и высоту звез-
ды Вега (а Лиры), если наблюдения прово-
дились 26 августа 1970 г. в 3 ч 10 мин по мос-
ковскому времени в точке с долготой 36°.
Решение. Из Сборника астрономических
таблиц по указанной дате и времени выбираем
So = 319°, \S, = 18°, т = 81°; t = 319° + 18° +
+ 8Г + 36° = 454° = 94°. Пользуясь линией
суточной параллели звезды Вега (а Лиры) и
пунктирными линиями часовых углов для t =
= 94°, определяем по оси ординат графика
азимут звезды а = 300° и по оси абсцисс высо-
ту звезды h = 26°.
190
Рис. 37. График для определения азимута и высоты светила
о
ТАБЛИЦЫ ДЛЯ ПЕРЕВЫЧИСЛЕНИЯ
Величины Хо, Уо, т, п, Д2ЛГ и Д2у для
км	200
\	Л	т		ха
Xv к.>л\	у0	п	Д3у	>'о
2100	2 100 547	1,0004	155	2 103 957
	332 135	0,0349	10	432 180
2200	2 200 510	1,0003	155	2 204 076
	328 651	0,0364	10	428 687
2300	2 300 465	1,0002	155	2 304 185
	325 012	0,0379	10	425 039
2400	2 400 411	1,0001	155	2 404 285
	321 219	0,0395	10	421 237
2500	2 500 347	1,0000	150	2 504 374
	317 273	0,0410	10	417 282
2600	2 600 275	0,9999	150	2 604 454
	313 175	0,0425	10	413 174
2700	2 700193	0,9998	150	2 704 522
	308 927	0,0440	10	408 915
2800	2 800 101	0,9997	145	2 804 580
	304 528	0,0455	10	404 505
2900	2 900 000	0,9996	145	2 904 626
	299 980	0,0470	10	399 947
3000	2 999 888	0,9995	145	3 004 661
	295 285	0,0485	10	395 241
3100	3 099 765	0,9994	145	3104 685
	290 444	0,0499	10	390 388
3200	3 199 632	0,9993	145	3 204 696
	285 457	0,0514	10	385 390
3300	3 299 488	0,9992	140	3 304 696
	280 327	0,0528	10	380 248
3400	3 399 333	0,9990	140	3 404 682
	275 054	0,0542	10	374 964
3500	3 499 167	0,9989	140	3 504 657
	269 639	0,0556	10	369 537
192
ПРИЛОЖЕНИЕ 10
(к ст. 168)
КООРДИНАТ ИЗ ОДНОЙ ЗОНЫ В ДРУГУЮ
Таблица 1
перевычисления координат в смежную зону
300			400			Ур км /
	т		Хо	т	А2Х	/
	п	^2 У	Уо	п	Азу	/Л’,, км
	1,0020	155	2 107 377	1,0035	155	2100
	0,0350	10	532 381	0,0351	10
	1,0019	155	2 207 651	1,0034	155	2200
	0,0365	10	528 879	0,0366	10
	1,0018	155	2 307 915	1,0033	155	2300
	0,0381	10	525 221	0,0382	10
	1,0017	155	2 408 169	1,0032	155	2400
	0,0396	10	521 409	0,0397	10
	1,0016	150	2 508 412	1,0031	155	2500
	0,0411	10	517 442	0,0412	10
	1,0014	150	2 608 643	1,0030	150	2600
	0,0426	10	513 323	0,0428	15
	1,0013	150	2 708 862	1,0028	150	2700
	0,0442	10	509 053	0,0443	15
	1,0012	150	2 809 070	1,0027	150	2800
	0,0456	10	501 632	0,0458	15
	1,0011	145	2 909 265	1,0026	150	2900
	0,0171	10	500 062	0,0472	15
	1,0010	145	3 009 447	1,0024	145	3000
	0,0486	10	495 344	0,0487	15
	1,0099	145	3 109 617	1,0023	145	3100
	0,0500	15	490 479	0,0502	15
	1,0007	145	3 209 773	1,0021	145	3200
	0,0515	15	485 468	0,0516	15
	1,0006	145	3 309 916	1,0020	145	3300
	0,0529	15	480 313	0,0530	15
	1,0004	140	3 410 045	1,0019	140	3400
	0,0543	15	475 015	0,0545	15
	1,000.3	140	3 510 160	1,0017	140	3500
	0,0557	15	469 575	0,0559	15
: Зак. 4025дсп
193
X. Ур км	500			600
\	Хо	т			т
-А ।, кл/'х.	Уо	п		Уо	п
2100	2 110 806	1,0051	155	2 114 246	1,0067
	632 739	0,0352	10	733 253	0,0353
2200	2 211 236	1,0050	155	2 214 833	1,0065
	629 226	0,0367	10	729 729	0,0369
2300	2 311 656	1,0049	155	2 315 408	1,0064
	625 557	0,0383	15	726 049	0,0384
2400	2 412 064	1,0047	155	2 415 972	1,0063
	621 734	0,0398	15	722 213	0,0400
2500	2 512 460	1,0046	155	2516521	1,0061
	617 755	0,0414	15	718221	0,0415
2600	2 612 844	1,0045	150	2 617 057	1,0060
	613 625	0,0429	15	714 077	0,0430
2700	2 713 214	1,0043	150	2 717 580	1,0058
	609 342	0,0444	15	709 781	0,0445
2800	2 813 572	1,0042	150	2 818 087	1,0057
	604 908	0,0459	15	705 333	0,0460
2900	2 913 916	1,0040	145	2 918 581	1,0055
	600 325	0,0474	15	700 736	0,0475
3000	3 014 246	1,0039	145	3 019 058	1,0054
	595 593	0,0489	15	695 989	0,0490
3100	3 114 561	1,0037	145	3 119 521	1,0052
	590 714	0,0503	15	691 095	0,0505
3200	3 214 863	1,0036	145	3 219 968	1,0050
	585 689	0,0518	15	686 055	0,0519
3300	3 315 149	1,0034	140	3 320 398	1,0049
	580 520	0,0532	15	680 871	0,0534
3400	3 415 421	1,0033	140	3 420 812	1,0047
	575 208	0,0546	15	675 542	0,0548
3500	3 515 677	1,0031	140	3 521 209	1,0045
	569 753	0,0560	15	670 072	0,0562
194
	700	,У[, км /
Дгх	%o	т	&2Х	7
Азу	Уо	п	А,у	/Хх, км
155	2 117 697	1,0082	155	2100
10	833 925	0,0354	15
155	2 218 441	1,0081	155	2200
15	830 389	0,0370	15
155	2 319 173	1,0080	155	2300
15	826 695	0,0386	15
155	2 419 892	1,0078	155	2400
15	822 846	0,0401	15
155	2 520 595	1,0077	155	2500
15	818 840	0,0417	15
150	2 621 285	1,0075	155	2600
15	814 682	0,0432	15
150	2 721 959	1,0073	150	2700
15	810 371	0,0447	15
150	2 822 617	1,0072	150	2800
15	805 909	0,0162	15
145	2 923 260	1,0070	145	2900
15	801 296	0,0477	20
145	3 023 886	1,0068	145	3000
15	796 533	0,0492	20
145	3 124 496	1,0066	145	3100
15	791 622	0,0507	20
145	3 225 089	1,0065	145	32б0
15	786 566	0,0521	20
145	3 325 663	1,0063	145	3300
20	781365	0,0536	20
140	3 426 220	1,0061	140	3400
20	776 018	0,0550	20
140	3 526 758	1,0059	140	3500
20	770 530	0,0564	20
13*
195
\Ур им X°v км\^	200
	О о	т п	>	Уо
3500	3 598 989	0,9988	135	3 604 619
	264 085	0,0570	10	363 971
3700	3 698 800	0,9987	135	3 704 567
	258 393	0,0584	10	358 267
3800	3 798 600	0,9986	135	3 804 503
	252 564	0,0597	10	352 425
3S00	3 898 387	0,9984	135	3 904 425
	246 599	0,0610	10	346 448
4000	3 998 163	0,9983	130	4 004 335
	240 500	0,0623	10	340 337
4100	4 097 928	0,9982	130	4 104 230
	234 269	0,0637	10	334 093
4200	4 197 680	0,9980	130	4 204 113
	227 907	0,0650	10	327 718
4300	4 297 420	0,9979	125	4 303 982
	221 416	0,0662	10	321 215
4400	4 397 149	0,9978	125	4 403 837
	214 798	0,0675	10	314 583
4500	4 496 865	0,9977	125	4 503 678
	208 053	0,0688	10	307 826
4600	4 596 570	0,9975	120	4 603 506
	201 185	0,0700	10	300 944
4700	4 696 262	0,9974	120	4 703 320
	194 194	0,0712	10	293 941
4800	4 795 943	0,9973	120	4 803 121
	187 082	0,0724	10	286 816
4900	4 895 612	0,9972	115	4 902 908
	179 851	0,0735	10	279 573
5000	4 995 269	0,9970	115	5 002 681
	172 503	0,0747	10	272 212
196
-	300		400			Ур км / /Xv км
	tn n	Xx ^2 у	y0	m n	Дгх Д2у
	1,0002	140	3610261	1,0016	140	3600
	0,0571	15	463 996	0,0573	15
	1,0000	135	3 710 347	1,0014	135	3700
	0,0585	15	458 278	0,0586	15
	0,9999	135	3810419	1,0012	135	3800
	0,0598	15	452 422	0,0600	15
	0,9998	135	3 910 477	1,0011	135	3900
	0,0612	15	446 431	0,0613	15
	0,9996	135	4010519	1,0009	130	4000
	0,0625	15	440 305	0,0626	15
	0,9995	130	4 110 547	1,0008	130	4100
	0,0638	15	434 048	0,0640	15
	0,9993	130	4 210 559	1,0006	130	4200
	0,0651	15	427 658	0,0653	15
	0,9992	125	4 310 557	1,0005	125	4300
	0,0664	15	421 140	0,0665	15
	0,9990	125	4 410 539	1,0003	125	4400
	0,0676	15	414 495	0,0678	15
	0,9989	125	4 510 505	1,0001	125	4500
	0,0689	15	407 723	0,0690	15
	0,9988	120	4 610 456	1,0000	120	4600
	0,0701	15	400 827	0,0703	15
	0,9986	120	4 710 392	1,9998	120	4700
	0,0713	15	393 808	0,0715	15
	0,9985	120	4810312	0,9996	120	4800
	0,0725	15	386 669	0,0727	15
	0,9983	115	4910217	0,9995	120	4900
	0,0737	15	379 411	0,0738	15
	0,9982	115	5 010 105	0,9993	115	5000
	0,0748	15	372 036	0,0750	15
197
\ Ур км Хг, км\	500			600
	х0 у0	т п	* сч сч <] <	о о	т п
3600	3 615 917	1,0029	140	3 621 590	1,0043 1
	564 159	0,0574	15	664 461	0,0576
3700	3 716 142	1,0028	135	3 721 952	1,0041 1
	558 425	0,0588	20	658 711	0,0590
3800	3816351	1,0026	135	3 822 298	1,0039
	552 555	0,0602	15	652 823	0,0603
3900	3 916 543	1,0024	135	3 922 626	1,0037
	546 548	0,0615	15	646 799	0,0617
4000	4 016 719	1,0022	135	4 022 935	1,0036
	540 407	0,0628	20	640 641	0,0630
4100	4 116 878	1,0021	130	4 123 227	1,0034
	534 133	0,0641	15	634 349	0,0643
4200	4 217 021	1,0019	130	4 223 499	1,0032
	527 728	0,0654	20	627 927	0,0656
4300	4 317 147	1,0017	125	4 323 754	1,0030
	521 194	0,0667	20	621 375	0,0669
4400	4 417 256	1,0015	125	4 423 990	1,0028
	514 532	0,0680	20	614 695	0,0682
4500	4 517 347	1,0014	125	4 524 207	1,0026
	507 744	0,0692	20	607 889	0,0694
4600	4 617 422	1,0012	120	4 624 405	1,0024
	500 832	0,0704	20	600 959	0,0706
4700	4 717 479	1,0010	120	4 724 584	1,0022
	493 797	0,0716	20	593 906	0,0718
4800	4 817 519	1,0008	120	4 824 743	1,0020
	486 641	0,0728	20	586 732	0,0730
4900	4 917 542	1,0006	115	4 924 884	1,0018
	479 367	0,0740	15	579 439	0,0742
5000	5 017 548	1,0004	115	5 025 006	1,0016
	471 975	0,0752	20	572 030	0,0754
198
		700			Ур км /
	Д2Х А3 у	О а ч 4-.	т п	л2у	/км
	140	3 627 279	1,0057	140	3600
	20 135	764 901 3 727 780	0,0578 1,0055	20 135	3700
	20 135	759 133 3 828 263	0,0592 1,0053	20 135	3800
	20 135	753 227 3 928 727	0,0605 1,0051	20 135	3900
	20 135	747 184 4 029 169	0,0619 1,0049	20 135	4600
	20 130	741 007 4 129 593	0,0632 1,0047	20 130	4100
	20 130	734 697 4 229 996	0,0645 1,0045	20 130	4200
	20 125	728 256 4 330 380	0,0658 1,0043	20 125	4300
	20 125	721 684 4 430 742	0,0671 1,0040	20 125	4400
	20 125	714 984 4 531 085	0,0684 1,0038	20 125	4500
	20 120	708 158 4 631 406	0,0696 1,0036	20 125	4600
	20 120	701 208 4 731 707	0,0708 1,0034	20 120	4700
	20	694 136	0,0720	20
	120	4 831 987	1,0032	120	4800
	20 115	686 941 4 932 245	0,0732 1,0030	20 115	4900
	20 115	679 629 5 032 483	0,0744 1,0027	20 115	5000
	20	672 199	0,0756	20
199
км	200
		т	Д2Х
Л\, КМ X.	У0	п	Л2у	Уо
5100	5 094 914	0,9969	ПО	5 102 441
	165 040	0,0758	10	264 736
5200	5 194 548	0,9968	по	5 202 187
	157 463	0,0769	10	257 147
5300	5 294 170	0,9967	по	5 301 920
	149 775	0,0780	10	249 446
5400	5 393 781	0,9965	105	5 401 639
	141 977	0,0791	10	241 636
5500	5 493 381	0,9964	105	5 501 346
	134 072	0,0802	10	233 719
5600	5 592 970	0,9963	105	5 601 039
	126 060	0,0812	10	225 695
5700	5 692 548	0,9962	100	5 700 720
	117 945	0,0822	10	217 569
5800	5 792 115	0,9961	100	5 800 387
	109 729	0,0832	10	209 340
5900	5 891 671	0,9960	100	5 900 042
	101 412	0,0842	10	201 012
6000				5 999 685
				192 587
6100				6 099 316
				184 066
6200				6 198 935
				175 452
6300				6 298 542
				166 746
6400				6 398 138
				157 952
6500				6 497 723
				149 070
200
300			400			Ур км / /-Xj, км
	т п	Д2Х Д2У	Х0 у0	т п	Д2Х Азу
	0,9980	ПО	5 109 981	0,9991	115	5100
	0,0759	15	364 546	0,0761	15
	0,9979	ПО	5 209 839	0,9990	ПО	5200
	0,0771	15	356 942	0,0772	15
	0,9977	ПО	5 309 682	0,9988	110	5300
	0,0782	15	349 227	0,0783	15
	0,9976	105	5 409 510	0,9987	105	5400
	0,0792	15	341 403	0,0794	15
	0,9975	105	5 509 323	0,9985	105	5500
	0,0803	15	333 472	0,0805	15
	0,9973	100	5 609 121	0,9983	105	5600
	0,0813	15	325 434	0,0815	15
	0,9972	100	5 708 904	0,9982	100	5700
	0,0824	15	317 293	0,0825	15
	0,9970	100	5 808 672	0,9980	100	5800
	0,0833	15	309 051	0,0835	15
	0,9969	95	5 908 426	0,9979	95	5900
	0,0843	15	300 710	0,0845	15
	0,9968	95	6 008 165	0,9977	95	6000
	0,0853	15	292 272	0,0854	15
	0,9966	90	6 107 890	0,9976	90	6100
	0,0862	' 15	283 737	0,0863	15
	0,9965	90	6 207 601	0,9974	90	6200
	0,0871	10	275 110	0,0873	15
	0,9964	90	6 307 298	0,9973	90	6300
	0,0880	10	266 392	0,0881	15
	0,9963	85	6 406 982	0,9971	85	6400
	0,0889	10	257 585	0,0890	15
	0,9962	85	6 506 652	0,9970	85	6500
	0,0897	15	248 692	0,0898	15
201
х. У], км	500			600
\	Хо	т		*0	т
	Уо	п	Азу	у0	п
5100	5 117 536	1,0003	ПО	5 125 108	1,0014
	464 468	0,0763	20	564 504	0,0765
5200	5 217 507	1,0001	110	5 225 191	1,0012
	456 849	0,0774	20	556 866	0,0776
5300	5 317 460	0,9999	110	5 325 255	1,0010
	449 118	0,0785	15	549 117	0,0787
5400	5 417 397	0,9997	105	5 425 300	1,0008
	441 277	0,0796	20	541 259	0,0798
5500	5517316	0,9995	105	5 525 326	1,0006
	433 329	0,0806	20	533 293	0,0808
5600	5617218	0,9994	100	5 625 332	1,0004
	425 276	0,0816	20	525 221	0,0818
5700	5 717 104	0,9992	100	5 725 320	1,0002
	417 120	0,0827	15	517 047	0,0829
5800	5 816 972	0,9990	95	5 825 289	1,0000
	408 862	0,0837	20	508 772	0,0838
5900	5 916 824	0,9988	95	5 925 238	0,9998
	400 505	0,0846	20	500 397	0,0848
6000	6 016 659	0,9986	95	6 025 170	0,9996
	392 051	0,0856	15	491 925	0,0858
6100	6 116478	0,9985	90	6 125 083	0,9994
	383 502	0,0865	15	483 359	0,0867
6200	6 216 281	0,9983	90	6 224 978	0,9992
	374 860	0,0874	15	474 700	0,0876
6300	6 316 068	0,9981	85	6 324 854	0,9990
	366 127	0,0883	15	465 950	0,0885
6400	6415839	0,9980	85	6 424 712	0,9988
	357 306	0,0892	15	457 112	0,0893
6500	6 515 595	0,9978	85	6 524 553	0,9986
	348 398	0,0900	15	448 188	0,0902
202
		700			У р км / /Хх, км
	Д2Х Азу	Хо х.	т п	и
	110	5 132 699	1,0025	но	5100
	20	664 653	0,0767	20
	по	5 232 895	1,0023	ПО	5200
	20	656 995	0,0778	20
	110	5 333 069	1,0021	ПО	5300
	20	649 226	0,0789	20
	105	5 433 223	1,0019	105	5400
	20	641 347	0,0800	20
	105	5 533 354	1,0016	105	5500
	20	633 362	0,0810	20
	.100	5 633 465	1,0014	105	5600
	20	625 270	0,0820	20
	100	5 733 555	1,0012	100	5700
	20	617 076	0,0831	20
	100	5 833 624	1,0010	100	5800
	20	608 780	0,0840	20
	95	5 933 671	1,0008	95	5900
	20	600 386	0,0850	20
	95	6 033 699	1,0005	95	6000
	20	591 894	0,0860	20
	90				6100
	20
	90				6200
	20
	85				6300
	20
	85				6400
	20
	85				6500
	20
203
	300			400
	Хо	т		Ао	т	Л-Х
Хр	у0	п	Азу	Уо	п
6600	6 597 296	0,9960	80	6 606 310	0,9968	80
	140 105	0,0905	10	239 714	0,0907	15
6700	6 696 859	0,9959	80	6 705 954	0,9967	80
	131 056	0,0914	10	230 654	0,0915	15
6800	6 796 412	0,9958	75	6 805 586	0,9966	75
	121 927	0,0921	10	221 514	0,0923	15
6900	6 895 955	0,9957	75	6 905 206	0,9965	75
	112 720	0,0929	10	212 296	0,0930	15
7000	6 995 489	0,9956	70	7 004 814	0,9963	75 ’
	103 437	0,0936	10	203 003	0,0937	10
7100	7 095 013	0,9955	70	7 104410	0,9962	70
	94 081	0,0943	10	193 636	0,0944	10
7200	7 194 528	0,9954	65	7 203 996	0,9961	65
	84 653	0,0950	10	184 199	0,0951	10
7300	7 294 035	0,9953	65	7 303 570	0,9960	65
	75 157	0,0957	10	174 692	0,0958	10
7400	7 393 534	0,9952	65	7 403 134	0,9959	65
	65 593	0,0963	10	165 120	0,0964	10
7500	7 493 025	0,9951	60	7 502 688	0,9957	60
	55 965	0,0969	10	155 483	0,0970	10
7600	7 592 508	0,9951	60	7 602 232	0,9956	60
	46 275	0,0975	10	145 785	0,0976	10
7700	7 691 985	0,9950	55	7 701 767	0,9955	55
	36 526	0,0981	10	136 028	0,0982	10
7800	7 791 455	0,9949	55	7 801 293	0,9954	55
	26 719	0,0987	10	126 213	0,0987	10
7900	7 890 919	0,9948	50	7 900 811	0,9953	50
	16 856	0,0992	10	116 344	0,0993	10
8000	7 990 377	0,9948	50	8 000 320	0,9952	50
	6 942	0,0997	10	106 422	0,0998	10
204
	500			600			Ур км / /Ар км
	ха Yo	т п		*0 Го	S к	Дзх Дау
	6 615 336	0,9977	80	6 624 377	0,9985	80	6600
	339 406	0,0908	15	439 180	0,0910	20
	6 715 061	0,9975	80	6 724 183	0,9983	80	6700
	330 332	0,0916	15	430 090	0,0918	20
	6 814 772	0,9973	75	6 823 972	0,9981	75	6800
	321 179	0,0924	15	420 921	0,0926	20
	6 914 468	0,9972	75	6 923 745	0,9979	75	6900
	311 948	0,0931	15	411 674	0,0933	20
	7 014 150	0,9970	70	7 023 501	0,9977	70	7000
	302 641	0,0939	15	402 353	0,0940	15
	7 113 819	0,9969	70	7 123 241	0,9976	70	7100
	293 262	0,0946	15	392 959	0,0947	15
	7 213 474	0,9967	65	7 222 965	0,9974	65	7200
	283 813	0,0952	15	383 495	0,0954	15
	7313 115	0,9966	65	7 322 673	0,9973	65	7300
	274 295	0,0959	15	373 963	0,0961	15
	7412 744	0,9965	60	7 422 367	0,9971	60	7400
	264 711	0,0965	15	364 365	0,0967	15
	7 512 361	0,9963	60	7 522 046	0,9969	60	7500
	255 063	0,0972	15	354 704	0,0973	15
	7 611 965	0,9962	60	7 621 710	0,9968	55	7600
	245 354	0,0977	10	344 982	0,0979	15
	7 711 558	0,9961	55	7 721 361	0,9966	55	7700
	235 586	0,0983	15	335 202	0,0984	15
	7 811 140	0,9960	50	7 820 998	0,9965	50	7800
	225 762	0,0988	10	325 365	0,0990	15
	7910711	0,9959	50	7 920 621	0,9964	50	7900
	215 883	0,0994	10	315 475	0,0995	15
	8 010 271	0,9957	50	8 0 20 232	0,9962	45	8000
	205 953	0,0999	10	305 533	0,1000	15
205
Величины Хо, ) 0, т, п, Д2Х и Л2У для
\1, км	200
	*0 Y0	т п	04 СМ	*0 Уо
2100	2 122 830	1,0095	315	2 129 763
	967 173	0,0709	40	1 068 139
2200	2 223 619	1,0091	315	2 230 867
	960 102	0,0740	45	1 061028
2300	2 324 369	1,0086	310	2 331 929
	952 719	0,0771	45	1 053 604
24Q0	2 425 078	1,0082	310	2 432 947
	945 025	0,0802	45	1 045 867
2500	2 525 743	1,0077	305	2 533 920
	937 024	0,0833	45	1 037 821
2600	2 626 365	1,0073	305	2 634 848
	928 717	0,0863	50	1 029 468
2700	2 726 942	1,0068	300	2 735 727
	920 106	0,0894	50	1 020811
2800	2 827 473	1,0063	300	2 836 558
	911 195	0,0923	50	1 011 851
2900	2 927 955	1,0058	295	2 937 338
	901 985	0,0953	50	1 002 592
3000	3 028 390	1,0053	295	3 038 067
	892 480	0,0982	55	993 037
3100	3 128 774	1,0048	290	3 138 743
	882 683	0,1011	55	983 187
3200	3 229 108	1,0043	285	3 239 366
	872 595	0,1040	55	973 047
3300	3 329 390	1,0037	285	3 339 935
	862 220	0,1069	55	962 618
3400	3 429 620	1,0032	280	3 440 448
	851 561	0,1097	55	951 905
3500	3 529 796	1,0026	275	3 540 904
	840 620	0,1125	55	940 909
206
Таблица 2
перевычисления координат через одну зону
зсо			400			/км
	т п	А2Х	Y0	т п	Д2Х Д2Г
	1,0126	315	2 136 737	1,0158	320	2100
	0,0713	45	1 169 422	0,0718	45
	1,0122	315	2 238 156	1,0153	315	2200
	0,0745	45	1 162 269	0,0749	45
	1,0117	310	2 339 532	1,0149	315	2300
	0,0776	45	I 154 800	0,0781	50
	1,0113	310	2 440 861	1,0144	310	2400
	0,0807	50	1 147 018	0,0812	50
	1,0108	310	2 542 144	1,0139	310	2500
	0,0838	50	1 138 925	0,0843	55
	1,0103	305	2 643 377	1,0134	305	2600
	0,0868	50	1 130 524	0,0873	55
	1,0098	300	2 744 561	1,0128	305	2700
	0,0898	50	1 121 817	0,0904	55
	1,0093	ЗОЭ	2 845 693	1,0123	300	2800
	0,0928	55	1 112 807	0,0934	55
	1,0088	295	2 946 772	1,0117	300	2900
	0,0958	55	1 103 496	0,0964	60
	1,0082	295	3 047 796	1,0112	295	3000
	0,0988	55	1 093 887	0,0993	60
	1,0077	290	3 148 766	1,0106	290	3100
	0,1017	55	1 083 983	0,1023	60
	1,0071	285	3 249 679	1,0100	290	3200
	0,1046	60	1 073 787	0,1051	60
	1,0965	285	3 350 534	1,0094	285	3300
	0,1074	60	I 063 302	0,1080	65
	1,0060	280	3 451 331	1,0088	280	3400
	0,1102	СО	1 052 530	0,1108	65
	1,0054	280	3 552 069	1,0082	280	3500
	0,1130	60	I 041 476	0,1136	65
207
Xj, км	500
	*0 ^0	т п	42У
2100	2 143 753	1,0190	320
	1 271 022	0,0722	50
2200	2 245 490	1,0185	320
	1 261 824	0,0751	50
2300	2 347 180	1,0180	315
	1 256 310	0,0785	50
2400	2 418 823	1,0175	315
	1 248 480	0,0817	55
2500	2 550 416	1,0170	310
	1 240 338	0,0848	55
2600	2 651 957	1,0164	310
	1 231 886	0,0879	55
2700	2 753 446	1,0159	305
	1 223 127	0,0909	60
2800	2 854 881	1,0153	300
	1 214 063	0,0939	60
2900	2 956 260	1,0147	300
	1 204 697	0,0969	60
3000	3 057 582	1,0141	295
	1 195 032	0,0999	60
3100	3 158 845	1,0135	295
	1 185 070	0,1029	65
3209	3 260 049	1,0129	290
	1 174 816	0,1058	65
3300	3 361 193	1,0122	285
	1 164 271	0,1086	65
3400	3 462 275	1,0116	285
	1 153 439	0,1115	65
3500	3 563 294	1,0110	280
	1 142 324	0,1143	70
208
	600			У j, км / /Y;°, км
	Уо	т п	Д2Х Л2/
	2 150 814 1 372 942	1,0222 0,0727	320 50	2100
	2 252 870 1 365 697	1,0217 0,0759	320 50	2200
	2 354 877 1 358 134	1,0212 0,0791	315 55	2300
	2 456 834 1 350 255	1,0206 0,0822	315 55	2400
	2 558 739 1 312 061	1,0201 0,0853	310 60	2500
	2 660 590 1 333 556	1,0195 0,0884	310 60	2000
	2 762 386 1 324 741	1,0189 0,0915	305 60	2700
	2 864 124 1 315 621	1,0183 0,0945	305 60	2800
	2 965 804 1 306 197	1,0177 0,0976	300 65	2900
	3 067 425 1 296 473	1,0171 0,1005	295 65	3000
	3 168 984 1 286 451	1,0164 0,1035	295 65	3100
	3 270 480 1 276 135	1,0158 0,1064	290 70	3200
	3371 913 1 265 528	1,0151 0,1093	290 70	3300
	3 473 281 1 254 632	1,0144 0,1121	285 70	3400
	3 574 583 1 243 452	1,0138 0,1150	280 70	3500
209
\Ур км Х^, клЛч	200
	х0 Уо	т п	Д2Х Д2Г	х0 Уо
3600	3 629 919	1,0020	275 '	3 641 303
	829 402	0,1152	60	929 634
3700	3 729 986	1,0015	270	3 741 645
	817 908	0,1179	60	918 084
3800	3 829 999	1,0009	265	3 841 927
	806 143	0,1206	60	906 261
3900	3 929 955	1,0003	265	3 942 151
	794 109	0,1233	60	894 170
4000	4 029 855	0,9997	260	4 042 314
	781 810	0,1259	60	881 812
4100	4 129 698	0,9991	255	4 142 418
	769 249	0,1285	60	869 192
4200	4 229 484	0,9985	255	4 242 460
	756 429	0,1310	60	856 314
4300	4 329 212	0,9980	250	4 342 442
	743 355	0,1336	60	843 180
4400	4 428 882	0,9974	245	4 442 362
	730 029	0,1360	60	829 794
4500	4 528 494	0,9968	240	4 542 221
	716 455	0,1385	60	816 161
4600	4 628 049	0,9962	240	4 642 017
	702 637	0,1409	60	802 283
4700	4 727 545	0,9956	235	4 741 752
	688 579	0,1433	60	788 165
4800	4 826 983	0,9950	230	4 841 425
	674 284	0,1456	60	773 809
4900	4 926 363	0,9944	225	4 941 036
	659 755	0,1479	60	759 221
5000	5 025 685	0,9938	225	5 040 586
	644 998	0,1501	60	744 404
210
300			400			Ip KM /
	m		Xo	m		/
	n		Yo	n	^2Y	/ Yj, km
	1,0048	275	3 652 746	1,0075	275	3600
	0,1158	60	1 030 143	0,1164	65
	1,0042	270	3 753 361	1,0069	270	3700
	0,1185	60	1 018 532	0,1192	65
	1,0036	270	3 853 915	1,0063	270	3800
	0,1212	65	1 006 649	0,1219	65
	1,0030	265	3 954 406	1,0056	265	3900
	0,1239	65	994 496	0,1245	65
	1,0023	260	4 054 834	1,0049	260	4000
	0,1265	65	982 077	0,1272	70
	1,0017	255	4 155 198	1,0043	255	4100
	0,1291	65	969 395	0,1297	70
	1,0011	255	4 255 498	1,0036	255	4200
	0,1317	65	956 454	0,1323	70
	1,0005	250	4 355 734	1,0030	250	4300
	0,1342	65	943 257	0,1348	70
	0,9998	245	4 455 904	1,0023	245	4400
	0,1367	65	929 808	0,1373	70
	0,9992	240	4 556 008	1,0016	245	4500
	0,1391	65	916 111	0,1398	70
	0,9985	240	4 656 048	1,0009	240	4600
	0,1415	65	902 169	0,1422	70
	0,9979	235	4 756 021	1,0003	235	4700
	0,1439	65	887 987	0,1445	70
	0,9973	230	4 855 929	0,9996	230	4800
	0,1462	65	873 568	0,1469	70
	0,9966	225	4 955 771	0,9989	225	4900
	0,1485	65	858 916	0,1491	70
	0,9960	225	5 055 548	0,9982	225	5000
	0,1507	65	844 035	0,1514	70
I'
211
\ Ур км	500
\	х0	т	Д2Х	*0
А'р «лЛч	Уо	п	42У	У о
3600	3 664 249	1,0103	275	3 675 817
	1 130 928	0,1171	70	1 231 990
3700	3 765 140	1,0096	275	3 776 984
	1 119 254	0,1198	70	1 220 250
3800	3 865 966	1,0089	270	3 878 082
	1 107 307	0,1225	70	1 208 235
3900	3 966 725	1,0083	265	3 979 111
	1 095 089	0,1252	70	1 195 949
4000	4 067 418	1,0076	260	4 080 069
	1 082 604	0,1278	70	1 183 395
4100	4 168 044	1,0069	260	4 180 956
	1 069 857	0,1304	70	1 170 578
4200	4 268 601	1,0062	255	4 281 772
	1 056 849	0,1330	70	1 157 500
4300	4 369 090	1,0055	250	4 382 516
	1 043 585	0,1355	75	1 144 166
4400	4 469 510	1,0047	245	4 483 186
	1 030 069	0,1380	75	1 130 580
4500	4 569 862	I,0040	245	4 583 784
	1 016 305	0,1404	75	1 116 744
4600	4 670 144	1,0033	240	4 684 309
	1 002 296	0,1429	75	1 102 664
4700	4 770 357	1,0026	235	4 784 760
	988 046	0,1452	75	1 088 342
4800	4 870 499	1,0019	230	4 885 138
	973 559	0,1476	75	1 073 784
4900	4 970 572	1,0012	230	4 985 442
	958 840	0,1498	75	1 058 992
5000	5 070 575	1,0005	225	5 085 672
	943 891	0,1521	75	1 043 972
212
	600		700			1 J, к.у' км
	т п	Доу А2Г	Хо I'd	т п	Л‘2\ А2Г
	1,0131 0,1178 1,0123 0,1205 1,0116 0,1232 1,0109 0,1259 1,0102 0,1285 1,0094	280 70 275 75 270 75 265 75 265 75 260	4 193 941	1,0120	260	3600 3700 	3800 3800 4000 4100
	0,1311	75	1 271 560	0,1319	80
	1,0087	255	4 295 015	1,0113	255	4200
	0,1337	75	1 258 408	0,1345	80
	1,0080	250	4 396 013	1,0105	250	4300
	0,1362	75	1 245 000	0,1370	80
	1,0072	245	4 496 935	1,0097	245	4400
	0,1387	75	1 231 339	0,1395	80
	1,0065	245	4 597 780	1,0089	245	4500
	6,1412	80	1 217 428	0,1420	80
	1,0057	240	4 698 548	1,0081	240	4600
	0,1436	80	1 203 272	0,1444	80
	1,0050	235	4 799 239	1,0073	235	4700
	0,1160	80	1 188 875	0,1467	80
	1,0042	230	4 899 851	1,0065	230	4800
	0,1483	80	1 174 241	0,1491	80
	1,0034	225	5 000 386	1,0057	225	4900
	0,1506	80	1 159 374	0,1514	80
	1,0027	220	5100 813	1,0049	220	5000
	0,1528	80	1 144 278	0,1536	80
213
км Х\, км\	200
	*0 Го	т п	Д2Х Д2У	*0 Го
5100	5 124 948	0,9932	220	5 140 073
5200 5300 5400 5500 5600 5700 5800 5900 6000 6100 6200 6300 6400 6500	630 014 5 224156 614 809 5 323 305 599 388 5 422 399 583 752 5 521 437 567 907 5 620 418 551 855 5 719 344 535 603 5818216 519 153 5 917 034 502 509 6 015 798 485 676	0,1523 0,9926 0,1545 0,9920 0,1566 0,9914 0,1587 0,9908 0,1608 0,9903 0,1628 0,9897 0,1648 0,9891 0,1667 0,9886 0,1686 0,9880 0,1704	60 215 60 210 60 205 55 205 60 200 55 195 55 190 55 190 55 185 55	729 360 5 239 500 714 098 5 338 865 698 617 5 438 170 682 922 5 537 414 667 019 5 636 598 650 909 5 735 725 634 601 5 834 791 618 094 5 933 798 601 395 6 032 751 584 507 6131 646 567 435 6 230 486 550 184 6 329 271 532 756 6 428 002 515 156 6 526 681 497 390
214
300			400			У j, км /
	т	А2Х		т	Д2Л'	/
	п	^2Г	Го	п		/Xj, км
	0,9954	220	5 155 258	0,9975	220	5100
	0,1530	65	828 929	0,1536	70
	0,9947	215	5 254 904	0,9969	215	5200
	0,1551	65	813 602	0,1558	70
	0,9941	210	5 354 484	0,9962	210	5300
	0,1573	65	798 058	0,1579	70
	0,9935	205	5 454 000	0,9955	205	5400
	0,1593	65	782 301	0,1600	70
	0,9929	205	5 553 451	0,9949	205	5500
	0,1614	65	766 336	0,1620	70
	0,9922	195	5 652 839	0,9942	200	5600
	0,1634	60	750 166	0,1640	65
	0,9916	195	5 752 162	0,9936	195	5700
	0,1654	60	733 794	0,1660	65
	0,9910	190	5 851 423	0,9929	190	5800
	0,1673	60	717 227	0,1679	65
	0,9904	185	5 950 622	0,9923	185	5900
	0,1692	60	700 469	0,1698	65
	0,9899	180	6 049 760	0,9917	180	6000
	0,1710	60	683 523	0,1716	65
	0,9893	175	6 148 837	0,9911	175	6100
	0,1728	60	666 392	0,1734	60
	0,9887	175	6 247 854	0,9904	170	6200
	0,1746	55	649 083	0,1751	60
	0,9882	170	6 346 812	0,9898	165	6300
	0,1763	55	631 599	0,1768	60
	0,9876	165	6 445 712	0,9892	165	6400
	0,1779	55	613 944	0,1785	60
	0,9871	160	6 544 555	0,9887	160	6500
	0,1796	55	596 124	0,1801	55
215
\У р км Х\, км^\	500
	х, Уо	т п	Д2Х Д2К	-<о } О
5100	5 170 509	0,9997	220	5 185 829
	928 718	0,1543	75	1 028 727
5200	5 270 373	0,9990	215	5285912
	913 323	0,1565	75	1 013 261
5300	5 370 169	0,9983	210	5 385 922
	897 712	0,1586	75	997 579
5400	5 469 895	0,9976	205	5485 858
	881 889	0,1607	75	981 685
5500	5 569 553	0,9969	200	5585 722
	865 857	0,1627	70	965 583
5600	5 669 142	0,9962	195	5 685 514
	849621	0,1647	70	949 277
5700	5 768 664	0,9955	195	5 785 233
	833 185	0,1667	70	932 772
5800	5 868 119	0,9948	190	5 884 881
	816 554	0,1686	70	916 071
5900	5 967 508	0,9942	185	5 984 459
	799 731	0,1704	70	899 180
6000	6 066 831	0,9935	180	6 083 966
	782 721	0,1723	70	882 103
6100	6 166 089	0,9928	175	6 183 404
	765 529	0,1740	65	864 844
6200	6 265 282	0,9922	170	6 282 773
	748158	0,1758	65	847 407
6300	6 364 413	0,9915	165	6 382 075
	730 613	0,1775	65	829 797
6400	6 463 480	0,9909	160	6 481 309
	712 899	0,1791	65	812018
6500	6 562 487	0,9902	155	6 580 478
	695 020	0,1807	65	794 076
216
1,0019	220	5 201 222	1,0041	220	5100
0,1550	80	1 128 957	0,1558	80
1,0012	215	5 301 524	1,0033	215	5200
0,1572	80	1 113 416	0,1580	80
1,0001	210	5 401 748	1,0025	210	5300
0,1593	75	1 097 659	0,1601	80
0,9997	205	5 501 894	1,0017	205	5400
0,1614	75	1 081 689	0,1622	80
0,9989	200	5 601 964	1,0009	200	5500
0,1634	75	1 065 512	0,1642	80
0,9982	195	5 701 957	1,0001	195	5600
0,1654	75	1 049 132	0,1662	80
0,9974	195	5 801 873	0,9994	190	5700
0,1674	75	1 032 553	0,1681	80
0,9967	190	5 901 714	0,9986	185	5800
0,1693	75	1 015 779	0,1700	75
0,9960	185	6 001 480	0,9978	180	5900
0,1711	75	998 816	0,1719	75
0,9953	180	6101 171	0,9971	175	6000
0,1729	75	981 666	0,1737	75
0,9946	175				6100
0,1747	70
0,9939	170				6200
0,1764	70
0,9932	165				6300
0,1781	70
0,9925	160				6400
0,1798	70
0,9918	155				6500
0,1814	65
217
\.	км Л'р км	300			400
	Л'о	т п	А2Л' Д2Г	*0 Го	т п	Л2Х А2Г
6600	6 625 308	0,9865	155	6 643 343	0,9881	155
	479 462	0,1811	50	578 141	0,1817	55
6700	6 723 884	0,9860	150	6 742 075	0,9875	150
	461 373	0,1827	50	560 002	0,1832	55
6800	6 822 411	0,9855	145	6 840 753	0,9870	145
	443 131	0,1842	50	541 710	0,1847	55
6900	6 920 890	0,9850	140	6 939 379	0,9864	140
	424 740	0,1856	50	523 268	0,1861	55
7000	7 019 323	0,9845	140	7 037 954	0,9859	140
	406 203	0,1870	50	504 683	0,1875	50
7100	7 117 709	0,9841	135	7 136 478	0,9854	130
	387 526	0,1884	45	485 958	0,1888	50
7200	7 216 051	0,9836	130	7 234 955	0,9849	130
	368 712	0,1897	45	467 099	0,1902	50
7300	7 314 351	0,9832	125	7 333 383	0,9844	125
	349 766	0,1910	40	448 108	0,1915	45
7400	7412610	0,9828	120	7 431 767	0,9840	120
	330 692	0,1922	40	428 992	0,1926	45
7500	7 510 829	0,9824	115	7 530 105	0,9835	115
	311 495	0,1934»	40	409 753	0,1938	45
7600	7 609 009	0,9820	110	7 628 401	0,9831	ПО
	292 179	0,1945	40	390 399	0,1949	45
7700	7 707 153	0,9816	105	7 726 657	0,9827	105
	272 750	0,1956	40	370 932	0,1960	40
7800	7 805 263	0,9813	105	7 824 872	0,9823	100
	253 211	0,1966	35	351 355	0,1970	40
7900	7 903 338	0,9809	100	7 923 050	0,9819	95
	233 566	0,1976	35	331 677	0,1980	35
8000	8 001 382	0,9806	90	8 021 191	0,9815	90
	213 822	0,1986	35	311 898	0,1989	40
218
	500			600			Ур км / /Хр км
	*0 Уо	т п	А2Х Д2 У	*0 Уо	т п	Д2Х Д2У
	6 661 433	0,9896	155	6 679 582	0,9912	150	6600
	676 979	0,1823	60	775 974	0,1829	65
	6 760 319	0,9890	150	6 778 622	0,9905	145	6700
	658 783	0,1838	60	757 717	0,1844	65
	6 859 147	0,9884	145	6 877 600	0,9899	140	6800
	640 436	0,1853	60	739 309	0,1859	60
	6 957 919	0,9879	140	6 976 515	0,9892	135	6900
	621 940	0,1867	55	720 755	0,1873	60
	7 056 635	0,9873	135	7 075 371	0,9886	130	7000
	603 301	0,1880	55	702 060	0,1886	60
	7 155 297	0,9867	130	7 174 168	0,9880	125	7100
	584 525	0,1894	55	683 227	0,1899	60
	7 253 904	0,9862	125	7 272 906	0,9875	125	7200
	565 616	0,1907	55	664 262	0,1912	55
	7 352 461	0,9857	125	7 371 588	0,9869	120	7300
	546 577	0,1919	50	645 170	0,1924	55
	7 450 967	0,9852	115	7 470 217	0,9863	115	7400
	527 414	0,1931	50	625 955	0,1936	55
	7 549 425	0,9847	ПО	7 568 792	0,9858	ПО	7500
	508 129	0,1943	50	606 619	0,1947	55
	7 647 835	0,9842	НО	7 667 314	0,9852	105	7600
	488 730	0,1953	45	587 172	0,1958	50
	7 746 199	0,9837	105	7 765 787	0,9847	100	7700
	469 219	0,1964	45	567 615	0,1969	50
	7 844 520	0,9833	100	7 864 211	0,9843	95	7800
	449 603	0,1974	45	547 952	0,1979	50
	7 942 798	0,9828	95	7 962 587	0,9838	90	7900
	429 884	0,1984	40	528 190	0,1988	50
	8 041 035	0,9824	90	8 060 918	0,9833	85	8000
	410 069	0,1993	45	508 332	0,1997	50
219
Величины Ха, Уо, т, п, Д2Х и Д2У Для
4600	4 695 262	0,9955	345	4 716 541
	1 204 955	0,2145	145	1 304 572
4700	4 794 634	0,9940	340	4 816 260
	1 183 574	0,2180	145	1 283 048
4800	4 893 867	0,9926	335	4 915 833
	1 161 848	0,2213	145	1 261 180
4900	4 992 961	0,9912	325	5 015 260
	1 139 786	0,2246	145	1 238 976
5000	5 091 916	0,9898	320	5 114 543
	1 117 393	0,2279	145	1 216441
5100	5 190 733	0,9884	315	5 213 681
	1 094 675	0,2311	145	1 193 582
5200	5 289 413	0,9870	310	5 312 676
	1 071638	0,2342	145	1 170 405
5300	5 387 955	0,9856	300	5 411 527
	1 048 290	0,2372	140	1 146 917
5400	5 486 363	0,9842	295	5 510 236
	1 024 635	0,2402	140	1 123 124
5500	5 584 635	0,9828	290	5 608 804
	1 000 681	0,2431	140	1 099 034
5600	5 682 775	0,9815	280	5 707 233
	976 435	0,2460	135	1 074 651
5700	5 780 782	0,9802	275	5 805 523
	951 901	0,2488	135	1 049 983
220
Таблица 3
перевычисления координат через две зоны
	зсо		400			Ур км / / км
	т п	Л2Х У’У	Уо	т п	А2Х 42У
	0,9989	345				4600
	0,2160	150
	0,9974	340				4700
	0,2194	150
	0,9959	335				4800
	0,2228	150
	0,9945	325				4900
	0,2261	150
	0,9930	320				5000
	0,2293	150
	0,9915	315				5100
	0,2325	150
	0,9901	305				5200
	0,2356	150
	0,9886	300				5300
	0,2387	145
	0,9872	295	5 534 251	0,9901	295	5400
	0,2416	145	1 221912	0,2431	155
	0,9857	290	5 633 ИЗ	0,9886	285	5500
	0,2445	145	1 197 677	0,2460	155
	0,9843	280	5 731 830	0,9871	280	5600
	0,2474	145	I 173 152	0,2488	150
	0,9829	275	5 830 401	0,9856	275	5700
	0,2502	145	1 148 344	0,2516	150
221
Ур км Х°,	200
	i о о	т п	Л2А' Д2У	О °
5800	5 878 659 927 087	0,9788 0,2515	270 135	5 903 676 1 025 036
5900	5 976 407 902 000	0,9775 0,2542	260 130	6 001 694 999 818
6000 6100 6200 6300 6400 6500 6600 6700 6800 6900	6 074 029 876 645	0,9762 0,2568	255 130	6 099 579 974 333 6 197 332 948 590 6 294 956 922 593 6 392 452 896 351 6 489 822 869 868 6 587 070 843 153 6 684 198 816211 6 781 208 789 048 6 878102 761 672 6 974 885 734 088
222
300			400			Ур км /
	т	А2Х	*0	т	Д2Х	/
	п	^у	Уо	п	Д2У	/ Лр км
	0,9815	265	5 928 829	0,9842	265	5800
	0,2529	140	1 123 258	0,2543	145
	0,9802	260	6 027 115	0,9828	260	5900
	0,2555	140	1 097 901	0,2569	145
	0,9788	255	6 125 261	0,9813	250	6000
	0,2581	135	1 072 281	0,2595	145
	0,9775	245	6 223 269	0,9799	245	6100
	0,2606	135	1 046 404	0,2620	140
	0,9762	240	6 321 141	0,9786	240	6200
	0,2631	135	1 020 275	0,2644	140
	0,9749	235	6 418 879	0,9772	230	6300
	0,2655	130	993 903	0,2668	140
	0,9736	230	6 516 485	0,9759	225	6400
	0,2678	130	967 294	0,2691	135
	0,9724	220	6 613 962	0,9746	220	6500
	0,2700	125	940 453	0,2713	130
	0,9712	215	6711 312	0,9733	210	6600
	0,2722	120	913 389	0,2735	130
	0,9700	205	6 808 537	0,9721	205	6700
	0,2743	120	886 106	0,2756	125
	0,9688	200	6 905 641	0,9708	200	6800
	0,2764	115	858 613	0,2776	125
	0,9677	195	7 002 626	0,9697	190	6900
	0,2784	115	830 915	0,2795	120
223
\ Ур км	500
		т	Д2.Х
zVp	у.	п	Д2У
5800
5900	6 052 676	0,9853	255
	1 196 249	0,2584	155
6000	6 151 082	0,9839	250
	1 170 486	0,2609	150
6100	6 249 343	0,9824	- 245
	1 144 468	0,2634	145
6200	6 347 461	0,9810	235
	1 118 201	0,2658	145
6300	6 445 438	0,9795	230
	1 091 693	0,2681	145
6400	6 543 277	0,9781	220
	1 064 950	0,2704	140
6500	6 640 980	0,9768	215
	1 037 978	0,27'26	140
6600	6 738 550	0,9754	210
	1 010 784	0,2748
6700	6 835 988	0,9741	200
	983 376	0,2768	135
6800	6 933 298	0,9728	195
	955 759	0,2788	130
6900	7 030 483	0,9716	190
	927 940	0,2808	130
224
		600		Ур К Му/
	А 0	/77	~7л	/
	у.	п	7 г	, KAf
				5890
				5900
				6000
				6100
				6200
				6300
	6 570 205	0,9804	220	6100
	1 162 83-4	0,2718	145
	6 668 132	0,9789	210	6500
	1 135 724	0,2710	140
	6 765 918	0,9775	205	6600
	I 108 395	0,27 61	140
	6 863 567	0,976!	195	6700
	1 080 853	0,2762	135
	6 961 031	0,97''-8	190	6800
	1 053 106	0,2801	135
	7 058 463	0,9715	185	6900
	1 025 160	0,2820	130
Зак. 402'дсп
225
\Ур км X j лгл/\	300
	Хо УО	Ш п	Д2Х ^2У
7000	7 071 558	0,9666	190
	706 303	0,2803	НО
7100	7 168 124	0,9655	180
	678 324	0,2822	110
7200	7 264 587	0,9645	175
	650 156	0,2840	105
7300	7 360 949	0,9635	170
	621 806	0,2857	100
7400	7 457 215	0,9625	165
	593 281	0,2874	100
7500	7 553 387	0,9616	155
	564 587	0,2890	95
7600	7 649 468	0,9607	150
	535 730	0,2906	90
7700	7 745 463	0,9598	145
	506 716	0,2921	90
7800	7 841 374	0,9590	135
	477 552	0,2935	85
7900	7 937 206	0,9582	130
	448 244	0,2948	80
8000	8 032 962	0,9575	125
	418 798	0,2961	75
226
	400			Ур км / S' X j t КМ
	X. Уо	т п	^2Л' А2У
	7 099 495	0,9685	185	7000
	803 019	0,2814	120
	7 196 251	0,9674	180	7100
	774 931	0,2833	115
	7 292 898	0,9663	175	7200
	746 658	0,2851	110
	7 389 437	0,9652	165	7300
	718 207	0,2868	ПО
	7 485 874	0,9642	160	7400
	689 583	0,2884	105
	7 582 210	0,9632	155	7500
	660 794	0,2900	100
	7 678 449	0,9622	145	7600
	631 845	0,2915	100
	7 774 595	0,9613	140	7700
	602 743	0,2929	95
	7 870 652	0,9604	135	7800
	573 494	0,2943	90
	7 966 623	0,9595	125	7900
	544 105	0,2956	85
	8 062 511	0,9587	120	8000
	514 582	0,2969	80
<П1
Хр кл\\	500
	Л Уп	т п	Дгх А2У
7000	7 127 546	0,9703	180
	899 926	0,2826	125
7100	7 224 489	0,9692	175
	871 724	0,2844	120
7200	7 321 315	0.9680	170
	843 340	0,2862	120
7300	7 418 029	0,9669	160
	814 780	0,2878	115
7400	7 514 632	0,9658	155
	786 051	0,2895	ПО
7500	7 611 129	0,9647	150
	757 160	0,2910	ПО
7600	7 707 523	0,9637	145
	728 113	0,2925	105
7700	7 803 818	0,9627	135
	698 917	0,2939	100
7800	7 900 016	0,9617	130
	669 577	0,2952	95
7900	7 996 122	0,9608	125
	640 101	0,2965	95
8000	8 092 140	0,9599	115
	610 491	0,2977	90
228
	600			Ур км /
	х0	т	A2.Y	/
	у0	п	Д2 У	/	км
	7 155 716	0,9722	175	7000
	997 022	0,2839	125
	7 252 843	0,9709	170	7100
	968 699	0,2856	125
	7 349 846	0,9697	165	7200
	940 196	0,2874	120
	7 446 730	0,9685	155	7300
	911 522	0,2890	115
	7 543 498	0,9673	150	7400
	882 682	0,2906	115
	7 640 152	0,9662	145	7500
	853 682	0,2921	ПО
	7 736 697	0,9651	140	7600
	824 531	0,2935	105
	7 833 136	0,9640	130	7700
	795 233	0,2949	100
	7 929 472	0,9630	125	7800
	765 796	0,2962	100
	8 025 710	0,9620	120	7900
	736 226	0,2974	95
	8 121 853	0,9611	115	8000
	706 530	0,2986	90
229
Значения коэф
230
Таблица 4
фициента К
	40	50	60	70	80	90	100
	0,20	0,25	0,30	0,35	0,40	0,45	0,50
	0,21	0,25	0,29	0,33	0,37	0,41	0,45
	0,22	0,25	0,28	0,31	0,34	0,37	0,40
	0,23	0,25	0,27	0,29	0,31	0,33	0,35
	0,24	0,25	0,26	0,27	0,28	0,29	0,30
	0,25	0,25	0,25	0,25	0,25	0,25	0,25
	0,26	0,25	0,24	0,23	0,22	0,21	0,20
	0,27	0,25	0,23	0,21	0,19	0,17	0,15
	0,28	0,25	0,22	0,19	0,16	0,13	0,10
	0,29	0,25	0,21	0,17	0,13	0,09	0,05
	0,30	0,25	0,20	0,15	0,10	0,05	0
231
ьэ	ПРИЛОЖЕНИЕ 11
*°	(к ст. 170)
ТАБЛИЦЫ ДЛЯ ОПРЕДЕЛЕНИЯ ПОПРАВКИ К ДИРЕКЦИОННОМУ УГЛУ
ЗА ПЕРЕХОД ИЗ ОДНОЙ ЗОНЫ В ДРУГУЮ
Таблица 1
Значения поправки Да'
Хг,. км	/\ а'			л'б, км	V'*			Л'б, км	..V'
	град	‘ 10 км	Дел. угл.		град	ДЮ км	дел. угл.		град	\ 10 км	дел. угл.
2000	Pof?	0,54	0-31	4000	3=32,2	0’45	0-59	601)0	4°51,7	о'32	0-81
2100	1 57,1	0,53	0-33	4100	3 36,7	0,45	0-60	6100	4 54,9	0,32	0-82
2200	2 02,4	0,53	0-34	4200	3 41,2	0,45	0-61	6200	4 58,1	0,32	0-83
2300	2 07,7	0,53	0-35	4300	3 45,7	0,44	0-63	6300	5 01,3	0,30	0-84
2400	2 13,0	0,53	0-37	44С0	3 50,1	0,43	0-61	6400	5 04,3	0,30	0-85
2500	2 18,3	0,52	0-38	4500	3 54,4	0,42	0-65	6500	5 07,3	0,29	0-85
2600	2 23,5	0,52	0-40	4600	3 58,6	0,42	0-66	6600	5 10,2	0,28	0-86
2700	2 28,7	0,51	0-41	4700	4 02,8	0,42	0-67	6700	5 13,0	0,28	0-87
2800	2 33,8	0,51	0-43	4809	4 07,0	0,41	0-69	6800	5 15,8	0,26	0-88
2900	2 38,9	0,51	0-44	4900	4 11,1	0,40	0-70	6900	5 18,4	0,26	0-88
3000	2 44,0	0,50	0-46	5000	4 15,1	0,39	0-71	7000	5 21,0	0,25	0-89
Xg, км				А'б, км
	град	МО км	дел. У гл.		град
31 ОУ	2° 49,0	о '50	0-47	5100	V 19,0
3200	2 54,0	0,49	0-48	5200	4 22,9
3300	2 58,9	0,49	0-50	5300	4 26,8
3400	3 03,8	0,49	0-51	5400	4 30,5
3500	3 08,7	0,48	0-52	5500	4 34,2
3600	3 13,5	0,47	0-54	5600	4 37,9
3700	3 18,2	0,47	0-55	5700	4 41,4
3800	3 22,9	0,47	0 - 56	5800	4 44,9
3800	3 27,6	0,46	0-58	5900	4 48,3
A a'		Ag, км	\i'
A10 KM	дел. у гл.		г рад	AW км	дел. у г л.
0 39	0-72	7100	5° 23 5	0/25	0-90
0,39	0-73	7200	5 26,0	0,23	0-91
0,37	0-74	7300	5 28,3	0,23	0-91
0,37	0-75	7400	'5 30,6	0,22	0-92
0,37	0-76	7500	5 32,8	0,21	0-92
0,35	0-77	7600	5 34,9	0,20	0-93
0,35	0-78	7700	5 36,9	0,20	0-94
0,34	0-79	7800	5 38,9	0,20	0-94
0,34	0-80	7900	5 40,7	0,18	0-95
		8000	5 42,5		0-95
Таблица 2
Значения поправки Ла" при переходе в смежную
234
Таблица 3
Значения поправки A=t" при переходе через одну
235
ПРИЛОЖЕНИЕ 12
ТАБЛИЦА ДЛЯ ПЕРЕВОДА ДЕЛЕНИЙ УГЛОМЕРА В ГРАДУСЫ И МИНУТЫ
Таблица А
Большие деления угломера	0-00	1-00	2-00	3-00	4-00	' 5-00	6-00	7-00	8-00	9-00	Большие деления угломера
00-00	0°	6°	12°	18°	24°	30°	36°	42°	48°	54°	00-00
10-00	60	66	72	78	84	90	96	102	108	114	10-00
20-00	120	126	132	138	144	150	156	162	168	174	20-00
30-00	180	186	192	198	204	210	216	222	228	234	30-00
40-00	240	246	252	258	264	270	276	282	288	294	40-00
50-00	300	306	312	318	324	330	336	342	348	354	50-00
Т а (
а лыо деления угломера	0-00	0-01	0-02	0-03	0-С

0-00	0°00,0	0°03 6	0°07 2	0°10 8	0°1-
0-10	0 36,0	0 39,6	0 43,2	0 46,8	0 5(
0-20	1 12,0	1 15,6	1 19,2	1 22,8	1 21
0-30	1 48,0	1 51,6	1 55,2	1 58,8	2 0:
0-40	2 24,0	2 27,6	2 31,2	2 34,8	2 32
0-50	3 00,0	3 03,6	3 07,2	3 10,8	3 14
0-60	3 36,0	3 39,6	3 43,2	3 46,8	3 51
0-70	4 12,0	4 15,6	4 19,2	4 22,8	1 2(
0:80	4 48,0	4 51,6	4 55,2	4 58,8	□
0-90	5 24,0	5 27,6	5 31,2	5 34,8	5 •
Пример 1. Перевести 13-68 в град
и минуты
237
13-00..........78°000
0-68 .......... 4	04,8
13-68 .......... 82°04,8
5 л и ц а Б
И	0-05	0-06	0-07	0-08	0-09	Малые деления угломера
L 4	ОИй'о	0°21,6	0°2э'2	0°28'8	9° 323	0-00
),4	0 51,0	0 57,6	1 01,2	1 04,8	1 03,4	0-10
>,4	1 30,0	1 33,6	1 37,2	1 40,8	1 44,4	0-20'
	2 06,0	2 09,6	2 13,2	2 16,8	2 20,4	,%30
1,4	2 42,0	2 45,6	2 49,2	2 52,8	2 56,4
1,4	3 18,0	3 21,6	3 25,2	3 28,8	3 32,4
),4	1 51,0	3 57,6	1 01,2	4 04, <8	1 08,4
> ,4	4 30,0	4 33,6	1 37,2	4 40,8	4 44,4
	6,0	5 09,6	5 13,2	5 16,8	5 20,4	о-Ж
	,0	5 45,6	5 49,2	5 52,8	5 56,4	0-9<Г
ример 2. Перевести 83°27,5 -В-деления
угломера
78° . '.........13-00
5°27*5 . . .	0-9J'.-г
------
83°27^5 . . . . 13-9)^-'.
ОГЛ
Глава первая
Общие положения
I.	Основные определения.................
II.	Геодезическая сеть .....	6
III.	Краткая характеристика топографических карт
(аэроснимков)....................................9
IV.	Точность топогеодезической привязки. Средние
нормы времени..................................13
Глава вторая
Организация и содержание работ при выполнении
топогеодезической привязки
I.	Общие пол	..........................18
II.	Задачи	ческих подразделений и обя-
занное	остава.....................20
III . опоге	. привязка позиций, пунктов
и пост	..........................27
лава третья
Основные элементы измерений, вычислений
и их контроль при топогеодезической привязке
I.	Измерение горизонтальных и вертикальных углов 34
II.	Измерение расстояний.......................38
III.	Основные элементы вычислений	.	... 43
IV.	Контроль измерений и вычислений . .	.	.61
Глава четвертая
Способы определения координат и высот
привязываемых точек
I.	Определение координат на геодезической основе 64
1.	Общие положения .	.	>	.	. —
2.	Засечки................... ... 65
Прямая засечка.........................—
Обратная засечка ...................... 80
Комбинированная засечка.................91
3.	Ходы...................................—
238
Стр.
4.	Начало работ т onopi - *гъ'чки, недоступ-
iKfff для пост;	а рибора .	. 102
II.	ределенпе коор	к те .	.	.	.13
1.	Общие положе ....
2.	Определение координат с помощью поп
вязчика ............................. ,
3.	Определение координат с помощью прибо-
' • ров..................................1
ПК. . ределенпе высот..........................119
Глава пятая
Способы определения дирекционных углов
ориентирных направлений
I.	Общие положения  ...........................121
II.	Гироскопический Способ ....................122
1.	Определение дирекционных углов ориентир-
ных направлений с помощью гирокомпаса
1Г9	. •...............................124
2.	Определение дирекционных угл иентир-
ных направлений с помощ	мпаса
1Г11	.............. .	.	128
3.	Определение дирекционнь	гтнр-	-
ных направлений с помо	паса
1Г5...................* (	. . 133
III.	Астрономические способы ..’... 142
IV.	Способы передачи ориентирования .... 159
V.	Определение дирекционных углов ориентирных
направлений с помощью магнитной стрелки
буссоли.......................................164
VI.	Определение дирекционных углов ориентирных
направлений по контурным точкам карты
(аэроснимка)..................................168
Глава шестая
Преобразование координат и определение поправки
к дирекциониому углу
I.	Преобразование прямоугольных координат из
одной зоны в другую...........................169
II.	Определение поправки к дирекциониому углу
за переход из одной зоны в другую .	.	. 175
Приложения:
1.	Таблица для определения расстояния с
короткой базы (5=100 м) .	.	.	.178
239
Стр.
2.	Таблица поправок ДД в расстояния, из-
меренные ’ далыюлйрокй^но горизонтальной
рейке или 'мер иоЗр; левкой, за приведение
их. к горизонту '.........................180
3.	График для определения сближения ме-
ридианов .................................181
4.	Таблица для определения поправки Др,
дел. угл..................................182
5.	Коэффициент затухания К ...	. —
6.	График для определения величины
К(ЛГ2—NJ, лш/ч .	.	.............183
7.	Таблица значений времени I* .	.	. 18-1-
8.	Определение азимута направления с по-
мощью азимутальной насадки ЛНБ-1 к
буссоли ПЛБ-2Л............................186
9.	График для определения азимута п вы-
соты светила..............................190
10.	Таблицы для перевычисления	координат
из й зоны в другую.....................192
11.	для определения поправки к
ому углу за переход из одной
тую '....................232
Р	й перевода делений	угломера
I и минуты.................236
НАСТАВЛЕНИЕ ПО ТОПОГЕОДЕ311ЧГ.СКОГ1 ПОДГОТОВКЕ
РАКЕТНЫХ ВОЙСК. II АРТИЛЛЕРИИ
СУХОПУТНЫХ войск
Под наблюдением полковника В. Я. 3 в с р с и а
и редактора В. Л. Ц ы б ы ш е в а
Технический редактор Л. П. Б а б и и л
Корректор 7. II. М орозеп к о в а
Г-11021 Сдано в набор 6.8.71 г. Подписано в печать 18.1‘.>2 г.
Формат бумаги 70\901/.<>- 71Л пей. л., 8,775 уел. пе-ч. .ri-.
8,775 уч.-нз.т. л.
Над. № 5/5418дсп	Зак. ЦгМчсп
240
