Шарик вымывается при промывке
Техническая характеристика компенсатора
Рабочее давление нагнетания на устье МПа	21
Длина хода, м	2
Диаметр проходного отверстия мм	60
Рабочий агент	Вода (пластовая, морская
речная) с концентрацией механических примесей не более 25 мг/л
Температура рабочего агента °C, не выше	100
Габариты мм
диаметр	116
длина	4335
Масса кг	63	5
47 ЦИРКУЛЯЦИОННЫЙ КЛАПАН
Клапан предназначается для сообщения внутренней полости подъемных труб с затрубным пространством при нагнетании воды в пласт и промывке скважины путем обратной циркуляции в установках УВК Р, УВКС-2Р и УВГК 2Р
Клапан (рис 76) позволяет соз дать в трубках избыточное давление 1 —1,5 МПа, необходимое для посад ки пакера
При нагнетании воды в подъемные трубы втулка опускается, от жимая пружину, открывает отверстие «а» в корпусе, обеспечивая проход жидкости в пласт В процессе обратной промывки жидкость из затрубного пространства через каналы в сепараторе, приподнимая шарики, проходит в клапан При этом втулка закрывает отверстие «а»
Техническая характеристика клапана
Рабочее давление, МПа	21
Габариты мм
диаметр	118
длина	640
Масса, кг	18

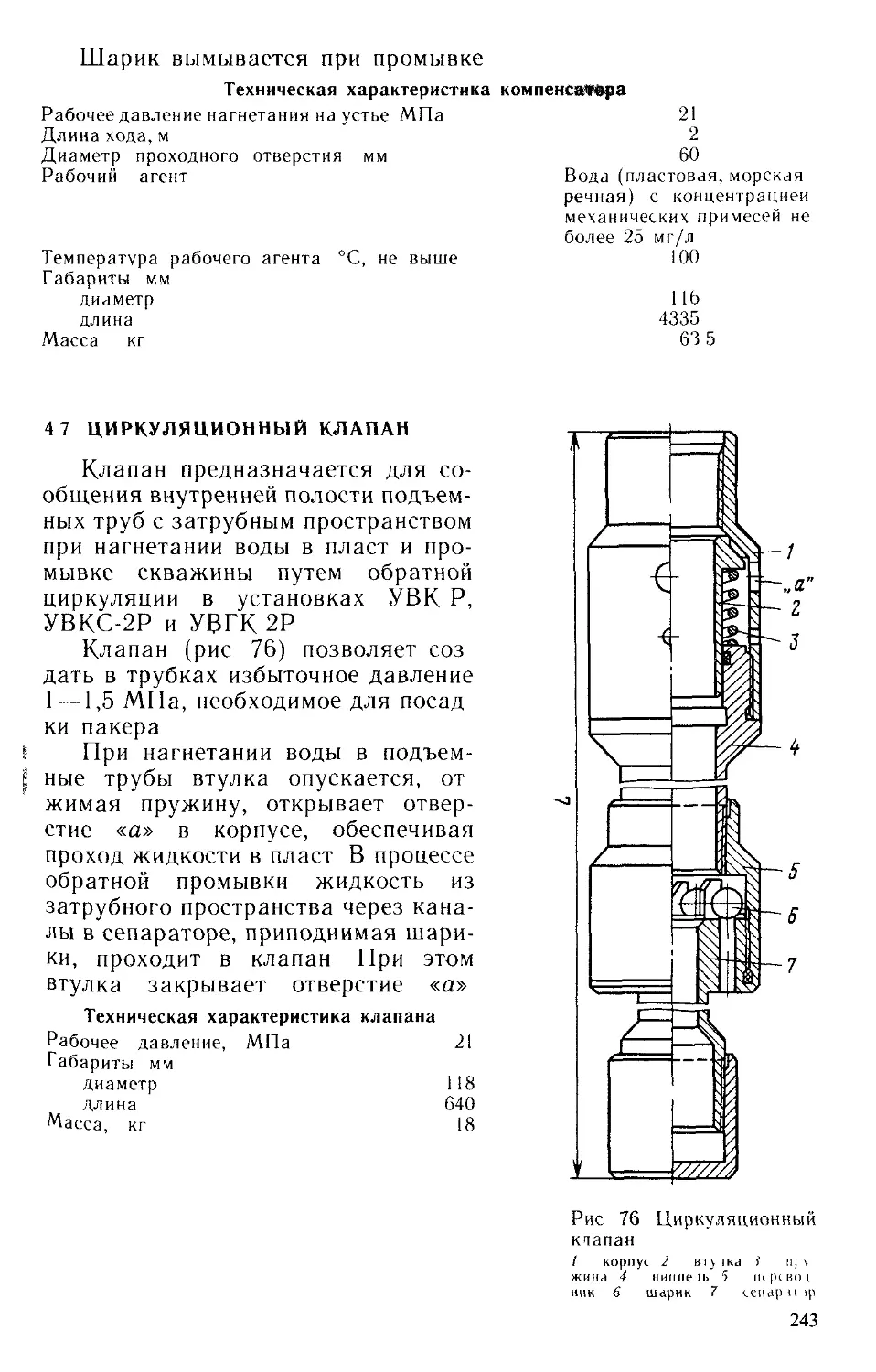

Рис 76 Циркуляционный ктапан
I корпус 2 вт > 1ка ? hj \ жина 4 ниппе 1ь 5 mpiBoi пик 6 шарик 7 сепарн <р
243
