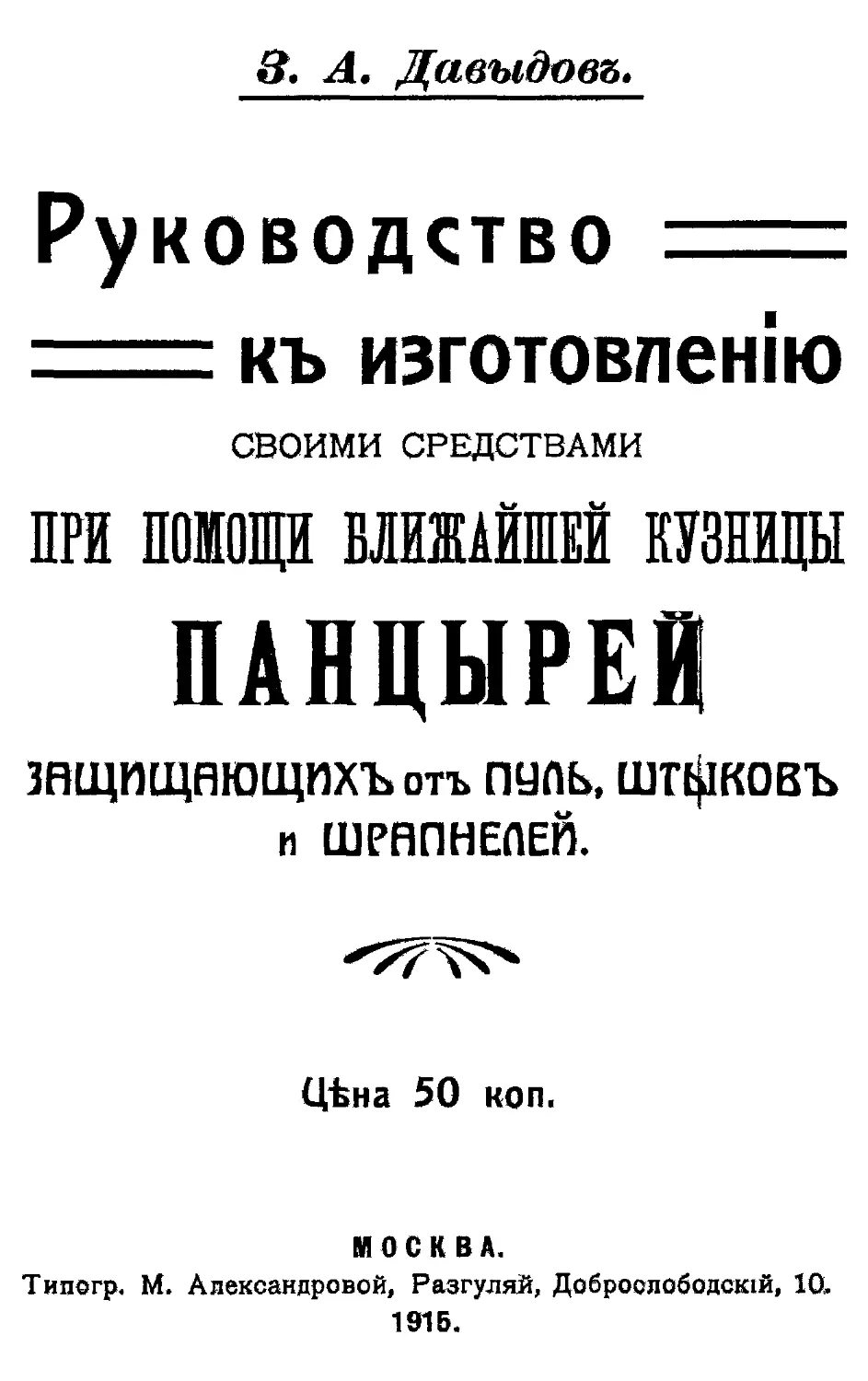

3. А. Давыдовъ.
Руководство =
= къ изготовленію
СВОИМИ СРЕДСТВАМИ
ПРИ ПОМОЩИ БЛИЖАЙШЕЙ КУЗНИЦЫ
ПАНЦЫРЕЙ
защищающихъ отъ пиль, штфковъ
и ШРНПНЕЛЕИ.
Цѣна 50 коп.
МОСКВА.
Типогр. М. Александровой, Разгуляй, Доброслободскій, 10,
1915.
Цѣль настоящей брошюры сдѣлать
всѣмъ желающимъ доступно пріобрѣсти
.съ малой затратой въ 6—10 рублей за-
щищающіе отъ пуль, штыка и шрапне-
лей панцырь, такъ какъ многія фирмы,
пользуясь большимъ спросомъ, въ виду
настоящей войны, на панцыри, продаютъ
ихъ по баснословно высокой цѣнѣ отъ
100 до 900 рублей за штуку, этимъ
ТТПТ7Т
закрывая доступъ многимъ не располагаю-
щимъ большими средствами людямъ.
Какъ можно самыми простыми сред-
ствами изготовить защищающій отъ пуль
и шрапнелей панцырь?
Для этой работы не нужно ни особаго
умѣнья, ни опыта; достаточно вниматель-
но и'аккуратно постараться»
Изъ инструментовъ требуется: 1)—до-
машнія ножницы, 2)—нѣсколько штукъ
разной толщины иголокъ, 3)—хорошо, но
не обязательно имѣть маленькую кисточ-
о
ку для закрашиванія защищающихъ пла-
стинокъ.
Изъ матеріаловъ нужна холстина, изъ
нея придется приготовлять прокладку для
панцырныхъ пластинокъ, такъ-же потре-
буется прочная матерія защитнаго цвѣта,
для верха панцыря.
Если возможна нѣсколько большая за-
трата то можно для изящества взять тесьмы
для отдѣлки краевъ панцыря.
Затѣмъ, кромѣ мелочей разн. сортовъ
нитокъ, это вѣроятно найдется въ каж-
домъ домѣ, гдѣ есть любители ручного
труда. Самое главное это вамъ придется
купить въ ближайшей желѣзной лавкѣ
полосового, подъ названіемъ «шиннаго»,
желѣза, толщиною отъ 7™ дюйма и не
толще Ѵ8 дюйма (такъ какъ чѣмъ толще
желѣзо, тѣмъ тяжелѣе будетъ панцирь; въ
устраненіе этого неудобства желательно-
бы толще 7іб дюйма желѣза не употреб-
лять). Шириною это желѣзо можетъ быть
2—3 дюйма; вмѣстѣ съ желѣзомъ купите
7
чернаго «японскаго» лаку А фунта для
закрашиванія по изготовленіи «панцыр-
ныхъ» пластинокъ, дабы онѣ не ржавѣли
въ прокладкѣ. Желѣза купите 12—15 ф.,
такъ какъ будутъ обрубки, остатки.
Въ панцырѣ главною необходимою
частью являются желѣзныя пластинки ука-
занныя на рисункахъ въ концѣ брошюры
рисунокъ № 1.
Основаніемъ для панциря является «жи-
летъ» или нагрудникъ, указанный на ри-
сункѣ А2, для изготовленія нижней части
его берутъ холстину и дѣлаютъ выкрой-
ку согласно рис. Б. Размѣры ширины
груди и длину передней части тѣла воз-
мите съ любой верхней одежды того ли-
ца для кого предназначается панцирь,
такъ какъ панцырь предназначается для
временнаго надѣванія подъ одеждою то
его слѣдуетъ дѣлать легко снимаемымъ и
надѣваемымъ, т. е. не глухой, надѣваю-
щійся, а въ видѣ нагрудника подвязываю-
щійся, при изготовленіи обратить строгое
9
вниманіе чтобы пластинки не были на-
шиты излишне въ мѣстахъ къ подмыш-
камъ, дабы этимъ не стѣснять движенія.
Пластины,защищающіе, нашиваются толь-
ко на переднюю часть тѣла, на задней
части тѣла они являются излишними, да
и кромѣ того это безполезно отяготило-
бы панцирь.
Выкроекъ изъ холстины, согласно рис.
Б3, сдѣлать 2 штуки. Эти вырѣзки, сши-
тые вмѣстѣ, будутъ служить покрытіемъ
для защитныхъ пластинокъ.
Изготовленіе защитныхъ пластинокъ.
Нарубить и приладить пластинки- до-
машними средствами не представляется
возможнымъ, для этой цѣли удобнѣе всего
пользоваться услугами ближайшей куз-
ницы, гдѣ вамъ любой кузнецъ, когда
вы покажете ваши рисунки изъ настоя-
щей брошюры и объясните для какой
цѣли вамъ требуются, пластинки ва^гіГ
скоро изготовятъ, вы представите куп-
ленное вами желѣзо, а нѣкоторыя куз-
нецы имѣютъ даже свое желѣзо разныхъ
сортовъ и несомнѣнно возьмутся вамъ
изготовить изъ своего желѣза вышеука-
занныя пластины согласно вашего жела-
нія. Для изготовленія этихъ пластинъ бе-
рутъ желѣзо, какъ упомянуто выше, отъ
шириною (сортъ желѣза и торговые раз-
мѣры здѣсь берутся самые распростра-
ненные какіе вы можете найти въ любой
глухой деревнѣ) взятое желѣзо подвер-
гается, простой обработкѣ въ 4-ре опе-
раціи.
1-я операція. Нарубить желѣзо ровны-
мъ! частями, согласно рисунка 1-го, дли-
ною до 3-хъ вершковъ, всѣ аккуратно
одного размѣра но длинѣ, 2-я операція.
Тщательно выправить нарубленныя пла-
стины. 3-я операція. Просверлить, или
пробить по угламъ каждой по двѣ дырки
размѣромъ не больше 7а дюйма, эти дыр-
13
ки будутъ служить для пришиванія пла-
стинокъ къ холстинѣ, нитками и тонкой
проволокой.
4 операція. Пластинки, по обрубаніи и
просверленіи, имѣютъ «заусенцы» и ост-
рые углы, которые необходимо тщательно
зачистить и углы запилить не шерохова-
тымъ напильникомъ, но отнюдь не слѣду-
етъ ихъ закруглять, такъ-какъ это пове-
детъ къ тому, что при нашиваніи пласти-
нокъ онѣ не будутъ сходится плотно другъ
къ другу и въ своихъ углахъ будутъ имѣть
большія «прозоры» что крайне не жела-
тельно въ интересахъ защищаемости, кром-
ки пластинокъ должны быть опилены по
«угольнику» согласно рисун. 2-го, и очи-
щены отъ «заусенецъ». По окончаніи пе-
речисленныхъ операцій работу, по изгото-
вленію пластинокъ, можно считать закон-
ченой, теперь остается ихъ закрасить, дабы
они не ржавѣли, эту работу вы можете вы-
полнить дома у себя, вливъ на блюдечко
до половины чернаго «Японскаго» лаку,
15
(достать можно въ любой лавкѣ, (спросить
скоро высылаемый) и не большой кисточкой
прокрасить пластины съ обоихъ сторонъ,
при этомъ не слѣдуетъ медлить, т.-к. ввиду
быстраго настыванія лака кистью водить
по покрытому лакомъ мѣсту уже не нужно,
иначе получится очень не красивая окрас-
ка и не прочная, окраска вта необходима,
какъ говорено выше, предохранить пла-
стины отъ ржавчины. Послѣ чего каждую
пластину ставятъ ребромъ къ стѣнѣ иди
какому либо ящику, и даютъ имъ высох-
нуть часа В—4.
По окончаніи всѣхъ укаааныхъ выше
приготовленій, берутъ выкройки рисун.
В3 и одну изъ нихъ кладутъ на столь и
начинаютъ подбирать защищающія пла-
стинки согласно рисунка В4 и каждую изъ
нихъ, плотно пришивая къ холстинѣ, укла-
дывая ихъ какъ можно плотнѣе другъ къ
другу. Затѣмъ когда холстину обошьютъ
всю пластинками, по верхъ ихъ наклады-
ваютъ вторую выкройку и скрѣпляютъ
17
швомъ по окружности. Послѣ чего накла-
дывается нижняя подкладка съ простега-
ной ватой лучшаго сорта, дабы ослабить
удары отъ пуль о пластины. На верхнюю-
же часть панцыря накладываютъ матерію
защитнаго, или темнаго цвѣта, по окон-
чаніи этихъ, работъ обшиваютъ панцырь
по краямъ тесьмою, и пришиваютъ завяз-
ки по желанію вверху и внизу. Въ такомъ
видѣ панцырь можетъ считаться готовымъ
къ отправкѣ его въ армію. Подобные пан-
цыри предпріимчивые широко рекламирую-
щіеся «изобрѣтатели» настоящаго времени
и магазины, продаютъ отъ 100—до 900
рублей за штуку, не смотря на столь вы-
сокія цѣны всѣ эти панцыри съ близкаго
разстоянія пробиваемы ружейной нулей
т.-к. защитные пластины ихъ изготовляютя
и продаются не закалеными, и матеріалы
употребляются для торговыхъ панцырей
дешевые, легкіе.
Если для Васъ возможна нѣсколько
большая затрата, можно, при желаніи пз-
ШШ
19
готовить закаленные панцырные пластин-
ки. напильникъ по нимъ будетъ скользить
какъ по стеклу, подобные пластинки бу-
дутъ по своей крѣпости недосягаемы, и
изъ такихъ пластинъ ни одна фирма въ
Россіи панцырей не изготовляетъ.
Рецептъ для изготовленія такихъ пла-
стинъ можно получить отъ автора настоящ.
брошуры въ каждомъ случаѣ за особую
плату, и онъ будетъ понятенъ только ли-
дамъ знакомымъ съ слесарнымъ или кузнеч-
нымъ ремесломъ. Изготовленіе пластинокъ
закаленыхъ обойдется на 5—6 р. дороже.
Очень выгодно изготовлять панцыри съ
такими пластинками по нѣсколько штукъ,
въ такомъ случаѣ эти расходы будутъ
весьма незначительны.
За всѣми интересующими Васъ свѣдѣ-
ніями по этому вопросу можно обращаться
письменно съ оплаченнымъ отвѣтомъ къ
автору этой брашюры мастеру механику
3. А. Давыдову, г. Подольскъ, Московск.
губ.
21
Если есть возможность не стѣсняться
въ расходахъ, можно изготовить панцири,
накладной системы, чешуйчатый, двойной,
защищающій всѣ части тѣла, и головной.
На этотъ предметъ готовится къ изданію
болѣе обширное руководство.


А В
Б, Б*
Общій видъ съ пришитыми подвязками, под-
вязки могутъ быть изъ простой тесьмы, но
лучше ихъ дѣлать изп> ремня съ пряжками
для затягиванія.
