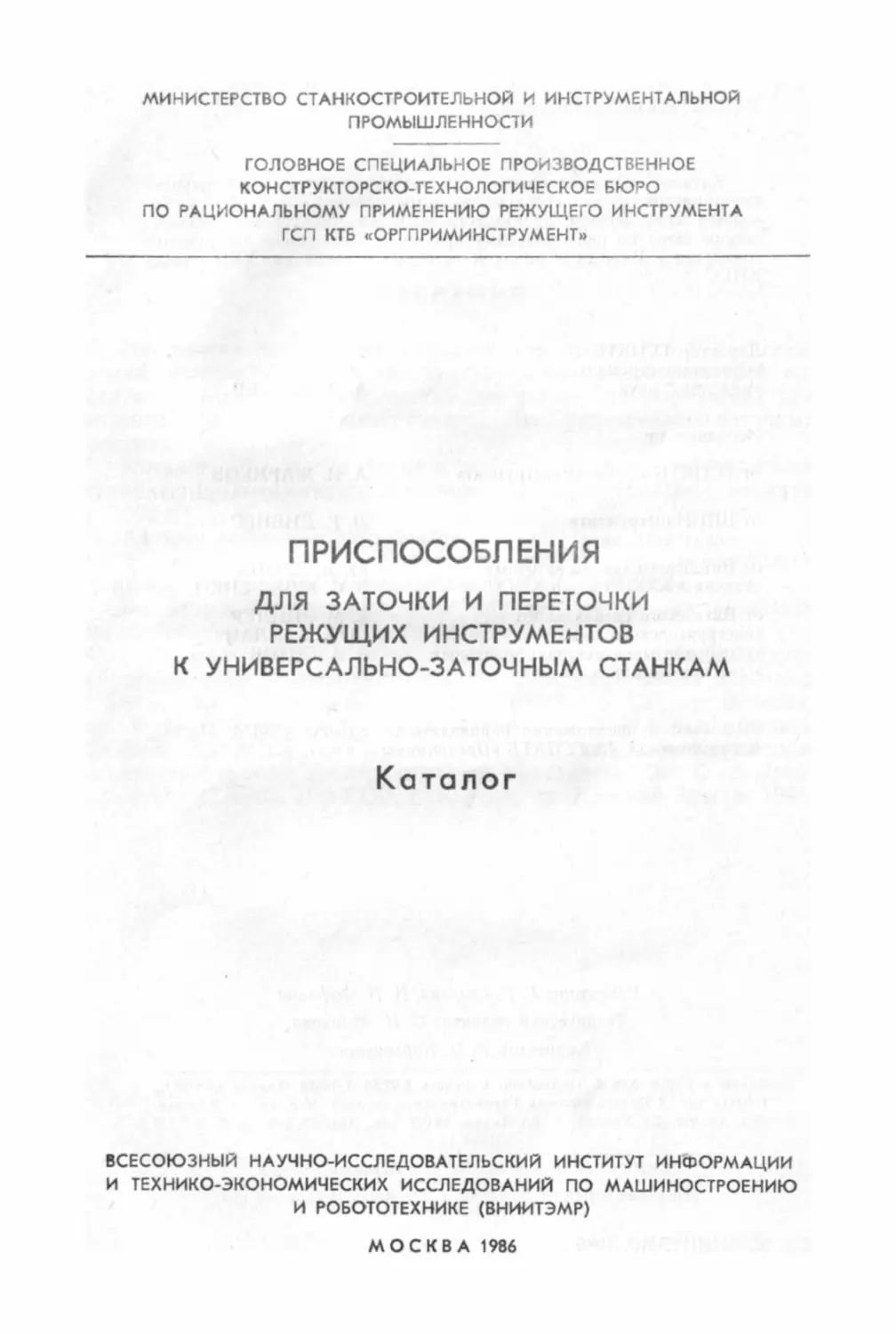

МИНИСТЕРСТВО СТАНКОСТРОИТЕЛЬНОЙ И ИНСТРУМЕНТАЛЬНОЙ
ПРОМЫШЛЕННОСТИ
ГОЛОВНОЕ СПЕЦИАЛЬНОЕ ПРОИЗВОДСТВЕННОЕ
КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКОЕ БЮ₽О
ПО РАЦИОНАЛЬНОМУ ПРИМЕНЕНИЮ РЕЖУЩЕГО ИНСТРУМЕНТА
ГСП КТБ «ОРГПРИМИНСТРУМЕНТ»
ПРИСПОСОБЛЕНИЯ
ДЛЯ ЗАТОЧКИ И ПЕРЕТОЧКИ
РЕЖУЩИХ ИНСТРУМЕНТОВ
К УНИВЕРСАЛЬНО-ЗАТОЧНЫМ СТАНКАМ
Каталог
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ИНФОРМАЦИИ
И ТЕХНИКО-ЭКОНОМИЧЕСКИХ ИССЛЕДОВАНИЙ ПО МАШИНОСТРОЕНИЮ
И РОБОТОТЕХНИКЕ (ВНИИТЭМР)
МОСКВА 1986
УДК 621.923.6.06-229:621.9.02
Каталог «Приспособления для заточки и переточки режущих
инструментов к универсально-заточным станкам» разработан Го-
ловным специальным производственным конструкторско-технологи-
ческим бюро по рациональному применению режущего инструмента
совместно с Витебским заводом заточных станков им. XXII съезда
КПСС.
Директор ГСПКТБ
«Оргприминструмент»,
канд. тех?, наук
Исполнители:
А. Д. ЛОКТЕВ
от ГСПКТБ «Оргприминструмент»
от ВНИИинструмента:
канд. техн, наук
от Витебского завода заточных
га... ir । \ х 11 < 1,сяда КПСС
01 Ви (обского специального
кош (рукюрского бюро
|убооб|П1ба тыкающих, шлифовальных
и П1ТОЧНЫХ станков
А. И. ЖАРИКОВ
В. С. ПОНОМАРЕНКО
Л. Г. ДИБНЕР
Ю. Я. ДРОНЬ
В. С. КУЧЕРЕНКО
Л. М. ЗИНДЕР
Ю. А. КАПЛАН
В. А. СИТОВ
Замечания и предложения направлять по адресу: 105023, Москва,
Б. Семеновская, 43, ГСПКТБ *Оргприминструм£нт>.
Редакторы Г. Г. Егорова, Н. В. Фофлина
Технический редактор С. Н. Жданова
Корректор В. И. Картошкина
Сдано в набор 3.06.86 Подписано в печать 8.07.86 Т-16628 Формат 60Х90>/1в
Бумага тип. 2 Печать высокая Гарнитура литературная. Усл. печ. л. 2,5+вкл.
Усл. кр.-отт. 2,8 Уч.-изд. л. 2,1 Тираж 15 020 экз. Изд. № 609 Заказ Xs 1718
Цена 15 к.
ВНИИТЭМР, 105203, Москва, 12-я Парковая ул., д. 5.
Типография ВНИИТЭМР, 142002, г. Щербинка Московской обл..
Типографская ул., 10.
'О ВНИИТЭМР, 1986
ВВЕДЕНИЕ
Настоящий каталог предназначен для предприятий и органи-
заций, изготовляющих и эксплуатирующих металлорежущий ин-
струмент, в качестве руководства при заказе приспособлений для
заточки режущих инструментов на универсально-заточных
станках.
Каталог содержит сведения о приспособлениях, изготовляемых
серийно и подлежащих освоению на производстве, начиная
с 1986 г.
Каталог состоит из двух разделов.
В первый раздел включены приспособления, входящие в
комплект и стоимость станков моделей ЗЕ642 и ЗЕ642Е.
Во второй раздел включены приспособления, поставляемые
по требованию заказчика за отдельную плату.
По вопросу заказа и условий поставки приспособлений следует
обращаться на заводы-изготовители: Витебский завод заточных
станков им. ХХП съезда КПСС (210618, БССР, г. Витебск,
пр. Фрунзе, 83), Дербентский завод шлифовальных станков
(368608, Даг.АССР, г. Дербент, ул. Советская, 11), Каунасское
станкостроительное производственное объединение им. Ф. Э. Дзер-
жинского (233702, Лит.ССР, г. Каунас, пр. Красной Армии, 192).
3
ПРИСПОСОБЛЕНИЯ, ВХОДЯЩИЕ В КОМПЛЕКТ И СТОИМОСТЬ
УНИВЕРСАЛЬНО ЗАТОЧНЫХ СТАНКОВ
БАБКА УНИВЕРСАЛЬНАЯ ЗЕ642Е.П1
Предназначена для установки и закрепления насадных и кон-
цевых инструментов и установки их в нужном положении отно-
сительно шлифовального круга. Бабка снабжена делительным ме-
ханизмом и устройством круговой подачи. Используется на стан-
ках моделей ЗА64Д, ЗВ642, ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642,
ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольший диаметр устанавливаемого изделия, мм	250
Внутренний конус шпинделя по ГОСТ 25557—82	Морзе 5АТ6
Угол поворота, град:
в горизонтальиой плоскости ................................. 300
в вертикальной плоскости ................................... 240
Угол поворота шпинделя на один оборот маховичка круго-
вой подачи, град.............................................. 4
Количество делений при работе с делительным диском .	. 3; 4; 6; 8; 12; 24
Габарит, мм................................................ 238	X 308 X 207
Масса, кг....................................................... 33
Обозначение:
Бабка универсальная ЗЕ642Е.П1, ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
4
БАБКА ПЕРЕДНЯЯ ЗЕ642Е.П2
Предназначена для поддержания стержневого инструмента, ус-
танавливаемого в центрах, или насадного инструмента, закрепляе-
мого на центровой оправке. Используется совместно с задней
бабкой ЗЕ642Е.ПЗ или универсальной бабкой ЗЕ642Е.П1.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольший диаметр устанавливаемого изделия, мм .	.	250
Наибольшая длина изделия, устанавливаемого в центрах
с задней бабкой ЗЕ642Е.ПЗ,	мм............................ 630
Внутренний конус в пиноли по ГОСТ 25557—82	.	.	. Морзе 2АТ6
Габарит, мм.............................................. 195X239X186
Масса, кг...................................................... 7,2
Обозначение:
Бабка передняя ЗЕ642Е.П2, ТУ2-024-5851 —85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
БАБКА ЗАДНЯЯ ЗЕ642Е.ПЗ
Предназначена для поддержания стержневого инструмента, ус-
танавливаемого в центрах, или насадного инструмента, закреп-
ленного на центровой оправке.
Бабка устанавливается на столе станка справа и используется
совместно с передней бабкой ЗЕ642Е.П2 или универсальной баб-
кой ЗЕ642Е.П1.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
2—1718
5
Техническая характеристика
Наибольший диаметр устанавливаемого изделия, мм .	.	250
Наибольшая длина изделия, устанавливаемого в центрах
с передней	бабкой ЗЕ642Е.П2, мм............................ 630
Внутренний конус в пиноли по ГОСТ 25557—82	Морзе 2АТ6
Ход пиноли,	мм................................................ 20
Габарит, мм............................................... 237X236X204
Масса, кг...................................................... 6,2
Обозначение:
Бабка задняя ЗЕ642Е.ПЗ, ТУ2-24-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
УПОРНА УНИВЕРСАЛЬНАЯ ЗЕ642Е.П4
Предназначена для ориентации затачиваемого зуба многолез-
вийного инструмента относительно шлифовального круга и осу-
ществления деления. Устанавливается на столе, основании стола,
шлифовальной и универсальной бабках станков моделей ЗА64Д,
ЗВ642, ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
6
Техническая характеристика
Перемещение упорки, мм:
наибольшее.............................................. 15
на один оборот лимба ....	....	1,0
на одно деление лимба	  0,05
Габарит, .мм..........................................   420X36X200
Масса, кг.................................................... 2,5
Обозначение:
Упорна универсальная ЗЕ642Е.П4, ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ЛИНЕЙНОЙ ПРАВКИ
КРУГА ЗЕ642Е.П5
Предназначено для правки абразивных кругов алмазным ка-
рандашом. Используется на станках моделей ЗА64Д, ЗВ642,
ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Высота вершины алмазного каранда-
ша над плоскостью <?гола, мм .	125
Габарит, мм....................... 275X76X140
Масса, кг............................... 2
Обозначение:
Приспособление для линейной правки круга ЗЕ642Е.П5,
ТУ2-024-5851 —85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ ЦЕНТРОВ ЗЕ642Е.П9
Предназначено для установки вершины зуба затачиваемого ин-
струмента, а также оси шлифовального круга на уровне оси из-
делия. Используется на станках моделей ЗМ642, ЗМ642Е, ЗД642Е,
ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Высота центра, мм..................... 125;	85
Габарит, мм...................... 267X40X131
Масса, кг............................. 1,5
Обозначение:
Приспособление для установки центров ЗЕ642Е.П9, ТУ2-024-
5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
8
ПРИСПОСОБЛЕНИЕ ДЛЯ КРУГЛОГО НАРУЖНОГО
ШЛИФОВАНИЯ ЗЕ642Е.П17
Предназначено для выполнения круглошлифовальных работ
на универсально-заточных станках.
Приспособление монтируется на универсальной бабке ЗЕ642Е.Ш
и используется вместе с ней.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Частота вращения шпинделя изделия, мин-1 .... 180; 250; 355
Габарит, мм........................................... 469X391X369
Масса, кг.................................................. 6,1
Обозначение:
Приспособление для круглого наружного шлифования
ЗЕ642Е.П17, ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ТИСКИ ТРЕХПОВОРОТНЫЕ ЗЕ642Е.П37
Предназначены для заточки резцов по передним и задним по-
верхностям, а также для шлифования плоскостей под различны-
ми углами.
Тиски могут быть использованы на станках моделей ЗА64Д,
ЗВ642, ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение—УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольший расход губок, мм............................. 55
Длина губок, мм.............................................. 100
Угол поворота, град:
в горизонтальной плоскости .................................. 360
в вертикальной плоскости ........................... 90
Габарит, мм.............................................. 224X158X170
Масса, кг............................................... 8
Обозначение:
Тиски трехповоротные ЗЕ642Е.П37, ТУ2-024-5851 —85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЯ ПОСТАВЛЯЕМЫЕ ПО ТРЕБОВАНИЮ
ЗАКАЗЧИКА ЗА ОТДЕЛЬНУЮ ПЛАТУ
БАБКА ЗАДНЯЯ ЛЕВАЯ ЗЕ642Е.П6
Предназначена для поддержания стержневого инструмента,
устанавливаемого в центрах, или насадного инструмента, закреп-
ленного на центровой оправке.
10
Бабка устанавливается на столе станка слева и используется
вместе с передней бабкой ЗЕ642Е.П2 или универсальной бабкой
ЗЕ642Е.П1.
Приспособление может быть использовано с подгонкой на
станках моделей ЗА64Д, ЗВ642, ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642,
ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольший диаметр изделия, устанавливаемого с задней
левой бабкой, мм......................................... 250
Наибольшая длина изделия, устанавливаемого в центрах
с задней бабкой ЗЕ642Е.П2, мм............................... 500
Внутренний конус в пиноли по ГОСТ 25557—82	.	. Морзе 2АТ6
Ход пиноли, мм................................................. 20
Габарит, мм............................................... 235X215X210
Масса, кг...................................................... 6,0
Обозначение:
Бабка задняя левая ЗЕ642Е.П6, ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ СВЕРЛ ПО КОНУСУ ЗЕ642Е.П10
Предназначено для заточки стандартных цилиндрических пра-
вых сверл по задней поверхности. Используется на станках мо-
делей ЗА64Д, ЗВ642, ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение—УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Диаметр затачиваемых сверл, мм:
наименьший................................................. 6
наибольший................................................. 32
Угол в плане затачиваемого	сверла,	град................. 90...145
Габарит, мм.............................................. 360X210X375
Масса, кг..................................................... 27
Производительность	(ориентировочно)ъ	шт./ч ....	40...60
Обозначение:
Приспособление для заточки сверл по конусу ЗЕ642Е.П10,
ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ТИСКИ С КОНУСНЫМ ХВОСТОВИКОМ ЗЕ642Е.П11
Предназначены для закрепления резцов и другого инструмента
сложной формы при заточке в универсальной бабке ЗЕ642Е.П1.
Используется на станках моделей ЗА64Д, ЗВ642, ЗМ642,
ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольший расход губок, мм................................ 40
Ширина губок,	мм......................................... 80
Наружный конус хвостовика по ГОСТ 25557—82	.	.	. Морзе 5АТ6
Габарит, мм........................................... 219X80X203
Масса, кг.................................................. 4,3
Обозначение:
Тиски с конусным хвостовиком ЗЕ642Е.П11, ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
12
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ПО РАДИУСУ ЗЕ642Е.П13
Предназначено для заточки по радиусу концевого многолез-
вийного инструмента и резцов.
Приспособление устанавливается на столе станка. Резцы с
прямоугольной державкой крепятся в устройстве для заточки
резцов.
Для заточки по радиусу устройство снимается, и вместо него
устанавливается универсальная бабка ЗЕ642Е.П1.
Приспособление может быть использовано на станках моделей
ЗА64Д, ЗВ642, ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение—УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольший диаметр затачиваемого концевого инструмента, мм
Величина вылета концевого инструмента, мм:
наименьшая...............................................
наибольшая...........................................
Диаметр державки круглых резцов, мм:
наименьший..............................................
наибольший...........................................
Наименьшая длина вылета резца, мм........................
Наибольший радиус заточки, мм............................
Наибольшая величина перемещения затачиваемого инстру-
мента, мм:
поперечного .............................................
продольного .........................................
Угол поворота в горизонтальной плоскости, град
Угол наклона в вертикальной плоскости, град:
по часовой стрелке .....................................
против часовой стрелки ..............................
Габарит, мм..............................................
Масса, кг................................................
Производительность (ориентировочно), шт./ч .	.	.	.
50
3
20
10
50
50
50
190
*	15
15
458X366X2157
48,5
10...15
13
Обозначение:
Приспособление для заточки по радиусу ЗЕ642Е.ШЗ, ТУ2-024-
5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ПЛОСКОСТНОЙ ЗАТОЧКИ
СВЕРЛ ЗЕ642Е.П14
Предназначено для заточки стандартных цилиндрических сверл
по задней поверхности методом конической заточки.
Используется на станках моделей ЗА64Д, ЗВ642, ЗМ642,
ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Диаметр затачиваемых сверл, мм:
наибольший............................................. 32
наименьший.......................................... 6
Угол в плане затачиваемых сверл, град:
с подточкой перемычки.................................. 118...160
без подточки перемычки.............................. 90... 160
Задний угол в нормальном сечении, град.................— 10...-J-20
Габарит, мм............................................. 340X185X270
Масса, кг.................................................... 26
Производительность (ориентировочно), шт./ч ....	30...50
14
Обозначение:
Приспособление для плоскостной заточки сверл ЗЕ642Е.П14,
ТУ2-024-5851 —85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ЗЕНКЕРОВ J
И СТУПЕНЧАТЫХ СВЕРЛ ЗЕ642Е.П19
Предназначено для заточки по задней поверхности трех- и че-
тырехперых зенкеров на заборном конусе и ступенчатых сверл.
Для установки инструмента с цилиндрическим хвостовиком в
коническое отверстие шпинделя приспособления устанавливается
трехкулачковый патрон ЗЕ642Е.П84, затягиваемый шомполом.
Используется на станках моделей ЗА64Д, ЗВ642, ЗМ642,
ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольший диаметр затачиваемого инструмента, мм	.	.	50
Внутренний конус шпинделя по ГОСТ 25557—82	.	Морзе 5АТ6
Угол поворота в горизонтальной плоскости, град .	.	.	360
Возможное число делений при работе с делительным диском 2; 3; 4; 6; 12
Габарит, мм................................................. 690X182X318
Масса, кг......................................................   36
Производительность (ориентировочно), шт./ч ....	40...60
Обозначение:
Приспособление для заточки зенкеров и ступенчатых сверл
ЗЕ642Е.П19, ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
15
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ
КОНЦЕВОГО ИНСТРУМЕНТА ЗЕ642Е.П20
Предназначено для заточки винтовых задних поверхностей
концевого инструмента. Используется на станках моделей ЗА64Д,
ЗВ642, ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольший диаметр затачиваемого инструмента, мм . .	20
Наибольшая длина перемещения шпинделя, мм ... .	100
Внутренний конус шпинделя по ГОСТ 25557—82	. Морзе 5АТ6
Габарит, мм............................................. 495X170X225
Масса, кг............................................... 26
Производительность (ориентировочно), шт./ч ....	40...60
Обозначение:
Приспособление для заточки концевого инструмента
ЗЕ642Е.П20, ТУ2-024-5851 —85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ
ТОРЦЕВЫХ ФРЕЗ ЗЕ642Е.П21
Предназначено для заточки и доводки торцовых фрез по плос-
ким задним поверхностям.
Используется на станках моделей ЗА64Д, ЗВ642, ЗМ642,
ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
16
Техническая характеристика
Диаметры затачиваемых торцовых фрез, мм:
наибольший.............................................. 400
наименьший.......................................... 80
Угол поворота шпинделя, град:
в вертикальной плоскости:
по часовой стрелке............................................ 20
против часовой стрелки .................................. 20
в горизонтальной плоскости ................................ 360
Внутренний конус в шпинделе по ГОСТ 15945—82	.	.	50
Конусность.............................................. 7; 24
Габарит, мм................................................365X285X351
Масса, кг...................................................... 45
Производительность (ориентировочно), шт./ч ....	2... 10
Обозначение:
Приспособление для заточки торцевых фрез ЗЕ642Е.П21,
ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ПО КОПИРУ ЗЕ642Е.П22
Предназначено для заточки фасонного инструмента по копиру
по задней поверхности.
Приспособление устанавливается на столе станка и использу-
ется совместно с универсальной бабкой или тисками. Использу-
ется на станках моделей ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
17
Техническая характеристика
Наибольшие размеры затачиваемой фрезы, мм:
диаметр .................................................
длина ...............................................
Наибольший угол в плане профиля фрезы, град
Масштаб копирования......................................
Наибольшая глубина шлифования, мм........................
Габарит, мм.......................................
Масса, кг......................................,	.
Производительность (ориентировочно), шт./ч .	.	.	.
250
200
90
1:1
60
500X380X289
46
2...3
Обозначение:
Приспособление для заточки по копиру ЗЕ642Е.П22, ТУ2-024-
5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ
КОСОЗУБЫХ ДОЛБЯКОВ ЗЕ642Е.П23
Предназначено для заточки косозубых долбяков по ГОСТ
9323—79, ГОСТ 10059—80 по передней поверхности. Использу-
ется на станках моделей ЗА64Д, ЗВ642, ЗМ642, ЗМ642Е, ЗД642Е,
ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
18
Техническая характеристика
Наибольший диаметр долбяков, мм......................... 100
Угол поворота в вертикальной плоскости, град
по часовой стрелке........................................ 45
против часовой стрелки .................................... 45
Внутренний конус шпинделя по ГОСТ 9953—82	. Морзе В24 АТ6
Габарит, мм.............................................. 410X147X222.
Масса, кг...................................................... 15
Производительность (ориентировочно), шт./ч ....	5...20
Обозначение:
Приспособление для заточки косозубых долбяков ЗЕ642Е.П23,
ТУ2-024-5851-85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ УНИВЕРСАЛЬНОЕ
ДЛЯ ПРАВКИ КРУГА ЗЕ642Е.П25
Предназначено для правки абразивного круга по радиусу и
прямой.
Приспособление устанавливается на верхней плоскости шли-
фовальной бабки и обеспечивает правку радиусных и прямолиней-
ных участков профиля круга, отдельно или сопряженных между
собой.
Используется на станках моделей ЗМ642, ЗМ642Е, ЗД642Е,
ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольшая величина перемещения алмазного карандаша па-
раллельно оси круга, мм...................................... 25
19
Угол попорота алмазного карандаша, град.................
Диаметр шлифовального круга, мм:
наибольший..............................................
наименьший..........................................
Наибольший радиус правки, мм:
выпуклый................................................
вогнутый............................................
Габарит, мм.............................................
Масса, кг...............................................
180
200
100
15
15
280X156X305
8,0
Обозначение:
Приспособление универсальное для правки круга ЗЕ642Е.П25,
ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ИНСТРУМЕНТА
ПО СПИРАЛИ ЗЕ642Е.П28
Предназначено для заточки инструмента с винтовыми зубьями,
расположенными на цилиндре и конусе по передним и задним
поверхностям.
Приспособление может работать вместе с приспособлением для
правки круга по прямой со шлифовальной бабки ЗЕ642Е.П88.
В случае заточки праворежущего инструмента для правки круга
применять универсальное приспособление для правки круга
ЗЕ642Е.П25. Используется на станках моделей ЗМ642, ЗМ642Е,
ЗД642Е, ЗЕ642. ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольшие размеры затачиваемого инструмента, мм:
диаметр............................................. 160
20
длина........................................... 160
Наибольшая	глубина затачиваемой	канавки,	мм	.	.	.	30
Внутренний конус шпинделя по ГОСТ 25557—82	.	.	. Морзе 5АТ6
Габарит, мм	.................................... 830X530X485
Масса, кг........................................... 92
Производительность (ориентировочно),	шт./ч	....	3...10
Обозначение:
Приспособление для заточки инструмента по спирали
ЗЕ642Е.П28, ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
СТОЛ ПОВОРОТНЫЙ ЗЕ642Е.ПЗО iZ
Предназначен для выполнения различных плоскошлифоваль-
ных работ.
21
Поворотный стол обеспечивает установку обрабатываемого из-
делия под нужным углом в вертикальной плоскости, по отноше-
нию к продольному перемещению стола.
На поворотный стол может быть установлена магнитная плита
или другое приспособление.
Используется на станках моделей ЗА64Д, ЗВ642, ЗМ642,
ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Размеры рабочей поверхности стола (длинаХширина), мм	.	320X160
Ширина Т-образного паза по ГОСТ 1574—75, мм .	.	.	14Н9
Количество Т-образных	пазов.................................... 3
Угол поворота в	вертикальной плоскости, град ....	90
Габарит, мм...............................................400X230X120
Масса, кг..................................................... 30
Обозначение-
Стол поворотный ЗЕ642Е.ПЗО, ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
БАБКА ЗАДНЯЯ
С РЕГУЛИРУЕМОЙ ВЫСОТОЙ ЦЕНТРА ЗЕ642Е.П31
Предназначена для поддержания стержневого инструмента,
устанавливаемого в центрах или насадного инструмента, закреп-
ленного на центровой оправке, и обеспечивает регулировку центра
по высоте и установку его под требуемым углом в вертикальной
плоскости, применяемых для заточки конических инструментов по
передней поверхности.
Используется с передней бабкой ЗЕ642Е.П2 (при небольшой
разнице уровней центров) или с универсальной бабкой ЗЕ642Е.П1
22
на станках моделей ЗА64Д, ЗВ642, ЗМ642, ЗМ642Е, ЗД642Е,
ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Внутренний конус пиноли по ГОСТ 25557—82	.	.	. Морзе 2АТ6
Ход пиноли, мм.......................................... 20
Вертикальное смещение центра, мм:
выше линии центров........................................ 70
ниже линии центров......................................... 55
Угол наклона оси пиноли, град:
по часовой стрелке........................................ 20
против часовой стрелки .................................... 20
Габарит, мм............................................... 235X225X265
Масса, кг....................................................... 9
Обозначение:
Бабка задняя с регулируемой высотой центра ЗЕ642Е.П31,
ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
БАБКА УНИВЕРСАЛЬНАЯ ЗЕ642Е.П39
Предназначена для установки и закрепления насадных и кон-
цевых инструментов и установки их в нужном положении относи-
тельно шлифовального круга.
Используется на станках моделей ЗА64Д, ЗВ642, ЗМ642,
ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
23
Техническая характеристика
Наибольший диаметр устанавливаемого изделия, мм .	.	250
Внутренний конус шпинделя по ГОСТ 15945—82 (конусность
7:24)........................................................ 50
Угол поворота, град:
в горизонтальной	плоскости ............................. 360
в вертикальной плоскости .................................... 240
Габарит, мм................................................. 230X310X215
Масса, кг.........................................•.	.	18
Обозначение:
Бабка универсальная ЗЕ642Е.П39, ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. ХХЛ съез-
да КПСС.
ЗАЖИМ ЦАНГОВЫЙ ЗЕ642Е.П40
Предназначен для закрепления концевых инструментов с ци-
линдрическим хвостовиком в шпинделе универсальной бабки.
Зажим устанавливается в шпинделе универсальной бабки с
внутренним конусом Морзе 5.
Климатическое исполнение—УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Диаметр отверстия цанг, мм...............................3...20	(через 1 мм)
Габарит (длинаХдиаметр), мм................................... 260X50
Масса, кг................................................ 1,8
Обозначение:
Зажим цанговый ЗЕ642Е.П40, ТУ2-24-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
УСТРОЙСТВО ДЛЯ ПРОФИЛЬНОГО ШЛИФОВАНИЯ
ЗЕ642Е.П45
Предназначено для шлифования фасонных поверхностей с пря-
молинейной образующей абразивными, алмазными и эльборовы-
24
ми шлифовальными кругами. Контроль профиля изделия осущест-
вляется проекционным устройством в проходящем или отражен-
ном свете.
С помощью устройства можно шлифовать по профилю фасон-
ные призматические резцы и другие подобные изделия. Исполь-
зуется на станках моделей ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642,
ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Размеры экрана проектора, мм............................ 275X245
Увеличение проектора, крат.............................. 10 , 25
Поле зрения проектора, мм:
при увеличении 10*........................................ 27,5
при увеличении 25*................................... 11
Наибольшее рабочее расстояние, в пределах которого обеспе-
чивается резкая видимость изделия, мм...................... 160
Изменение рабочего расстояния в пределах резкой видимости
на экране, мм........................................... 40
Наибольшая ширина закрепляемой детали, мм ...	.	55
Внутренний конус в шпинделе бабки изделия по
ГОСТ 25557—82	....................................Морзе 5АТ6
Габарит (без проектора), мм............................. 285X348X283
Масса, кг:
без проектора.........................t................. 46
с проектором .	•....................... 112
Обозначение:
Устройство для профильного шлифования ЗЕ642Е.П45,
ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
25
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ФРЕЗ
ПО РАДИУСУ ЗЕ642Е.П50
Предназначено для заточки насадных торцовых, двух- и трех-
сторонних фрез с радиусными режущими кромками по задним
поверхностям.
Используется на станках моделей ЗА64Д, ЗВ642, ЗМ642,
ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Диаметр устанавливаемых фрез, мм:
наименьший........................................ 80
наибольший.................................... 400
Радиус заточки, мм:
наименьший........................................ 1,5
наибольший.................................... 50
Угол поворота в	горизонтальной	плоскости,	град	...	90
Габарит, мм................................... 454X520X390
Масса, кг......................................... 52
Производительность	(ориентировочно),	шт./ч	....	3...10
Обозначение:
Приспособление для заточки фрез по радиусу ЗЕ642Е.П50,
ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
26
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТЫЛОВАНИЯ
МЕТЧИКОВ ЗЕ642Е.П51
Предназначено для заточки трех и четырехперых право- и ле-
ворежущих метчиков по заборному конусу. Вращение изделия
механизировано и осуществляется от асинхронного электродвига-
теля, подключаемого к электросхеме станка через штепсельный
разъем.
Используется на станках моделей ЗВ642, ЗМ642, ЗМ642Е,
ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Диаметр затачиваемого метчика, мм:
наименьший............................................ 3
наибольший............................................ 52
Наибольшая величина	затылования,	мм....................... 5
Внутренний койус шпинделя по ГОСТ 25557—82	.	. Морзе 5АТ6
Габарит, мм......................................... 705X365X395
Масса, кг................................................ 68
Производительность	(ориентировочно), шт./ч ....	40...80
Обозначение:
Приспособление для затылования метчиков ЗЕ642Е.П51,
ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
27
ПРИСПОСОБЛЕНИЕ ДЛЯ ПРАВКИ КРУГА
СО ШЛИФОВАЛЬНОЙ БАБКИ ЗЕ642Е.П59
Предназначено для профилирования абразивных кругов. При-
способление обеспечивает правку кругов но профилю, состоящему
из прямолинейных и радиусных участков. Профиль круга контро-
лируется микроскопом.
Используется па станках моделей ЗМ642, ЗМ642Е, ЗД642Е,
ЗЕ642, ЗЕ642Е.
Климатическое исполнение—УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Радиус правки, мм:
наименьший.............................................. 1,5
наибольший................................................. 10
Наибольшая длина прямолинейного участка правки, мм .	30
Перемещение каретки, мм:
продольное.......................................... 25
поперечное.......................................... 45
Угол поворота алмазного карандаша, град:
при установке приспособления слева:
по часовой стрелке....................................... 90
против часовой стрелки .................................. 15
при установке приспособления справа:
по часовой стрелке....................................... 70
против часовой стрелки .................................. 90
Увеличение микроспока, крат.................................... 10
Габарит, мм............................................... 540X370X280
Масса, кг...................................................... 35
Обозначение:
Приспособление для правки круга со шлифовальной бабки
ЗЕ642Е.П59, ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
28
БАБКА ЗАДНЯЯ С БОЛЬШИМ ВЫЛЕТОМ ЗЕ642Е.П61
Предназначена для поддержания длинного стержневого ин-
струмента или насадного инструмента на длинной оправке и слу-
жит для увеличения межцентрового расстояния универсально-за-
точных станков.
Используется вместо основной задней бабки на станках моде-
лей ЗВ642, ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольший диаметр изделия, устанавливаемого у заднего
центра, мм.................................................... 100
Увеличенное	межцентровое расстояние, мм....................... 220
Внутренний конус пиноли по ГОСТ 25557—82	.... Морзе 2АТ6
Ход пиноли,	мм.................................... 20
Габарит, мм.............................................. 500X215X215
Масса, кг..................................................... 14
Обозначение:
Бабка задняя с большим вылетом ЗЕ642Е.П61, ТУ2-024-5851—
85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
БАБКА ПЕРЕДНЯЯ С БОЛЬШИМ ВЫЛЕТОМ ЗЕ642Е.П73
Предназначена для поддержания длинного стержневого инстру-
мента или насадного инструмента на длинной оправке и служит
для увеличения межцентрового расстояния универсально-заточных
станков.
29
Используется вместо основной передней бабки на станках мо-
делей ЗВ642, ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольший диаметр изделия, устанавливаемого у переднего
центра, мм................................................. 100
Увеличенное межцентровое расстояние, мм....................... 220
Внутренний конус пиноли по ГОСТ 25557—82	.... Морзе 2АТ6
Габарит, мм.............................................. 500X215X215
Масса, кг...................................................... 9
Обозначение:
Бабка передняя с большим вылетом ЗЕ642Е.П63, ТУ2-024-
5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ БАЛАНСИРОВКИ
ШЛИФОВАЛЬНЫХ КРУГОВ ЗЕ642Е.П80
Предназначено для статической балансировки шлифовальных
кругов, установленных на рабочую оправку.
Используется для станков моделей ЗА64Д, ЗВ642, ЗМ642,
ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольший диаметр балансируемого круга, мм
Достижимая точность балансировки, гем
200
2
30
Габарит, мм
Масса, кг
585X260iX172
16
Обозначение:
Приспособление для балансировки шлифовальных кругов
ЗЕ642Е.П80, ТУ2-024-5851—85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПАТРОН ТРЕХКУЛАЧКОВЫЙ ЗЕ642Е.П84
Предназначен Для закрепления изделий цилиндрической фор-
мы. Монтируется в шпинделе универсальной бабки.
Расширяет технологические возможности станка при выполне-
нии заточных и шлифовальных работ.
Используется на станках моделей ЗА64Д, ЗВ642, ЗМ642,
ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
31
Техническая характеристика
Конус хвостовика по ГОСТ 25557—82	...................Морзе 5АТ6
Наибольший диаметр закрепляемого изделия, мм .	.	.	125
Габарит (длина X диаметр), мм................................... 217X125
Масса, кг.................................................. 8
Обозначение:
Патрон трехкулачковый ЗЕ642Е.П84, ТУ2-024-5851—85,
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ПРАВКИ КРУГА ПО ПРЯМОЙ
СО ШЛИФОВАЛЬНОЙ БАБКИ ЗЕ642.П88
Предназначено для правки абразивного круга по конусу.
Приспособление монтируется на шлифовальной бабке.
Применяется при заточке инструментов с винтовыми канавка-
ми по передним поверхностям, в том числе червячных фрез.
Используется на станках моделей ЗМ642, ЗМ642Е, ЗД642Е,
ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Наибольшая длина	перемещения алмазного карандаша, мм	70
Угол профиля	круга, град.................................. 20
Типоразмер круга, мм................................ПП200Х16X51
Габарит, мм........................................ 232X268X368
Масса, кг................................................. 20
Обозначение:
Приспособление для правки круга со шлифовальной бабки
ЗЕ642Е.П88, ТУ2-024-5851—85.
Изготовитель — Витебский завод заточных станков им. XXII
съезда КПСС.
32
ПАТРОН МАГНИТНЫЙ ЗЕ642Е.П89
Предназначен для закрепления изделий за торцевые плоскости
при выполнении ряда шлифовальных работ.
Монтируется в шпинделе универсальной бабки. Служит для
расширения технологических возможностей станка.
Используется на станках моделей ЗА64Д, ЗВ642, ЗМ642,
ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Конус хвостовика по ГОСТ 25557—82	...................Морзе 5АТ6
Диаметр патрона, мм................................................ 125
Габарит (длина X диаметр),	мм................................ 217X125
Масса, кг........................................................... 8
Обозначение:
Патрон магнитный ЗЕ642Е.П89, ТУ2-024-5851 —85.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
АГРЕГАТ ПЫЛЕОТСАСЫВАЮЩИЙ МОДЕЛИ ПА2-12
Предназначен для очистки воздуха от образующейся при ра-
боте на станках абразивной и металлической пыли.
Используется на универсально-заточных станках всех моделей.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Производительность, м’/ч..................................... *	600
Мощность электродвигателя, кВт.................................. 1,5
Габарит, мм............................................... 480X480X1550
Масса, кг....................................................... 140
33
Обозначение:
Агрегат пылеотсасывающий ПА2-12.
Изготовитель — Дербентский завод шлифовальных станков.
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ СВЕРЛ
ДИАМЕТРОМ ОТ 6 ДО 15 мм 594.000.00
Предназначено для заточки задних поверхностей сверл по ме-
тоду конической заточки Уошборна и методом двухплоскостной
заточки. Обеспечивает заточку сверл диаметром от 6 до 15 мм,
ГОСТ 886—77, ГОСТ 2092—77, ГОСТ 4010—77, ГОСТ 10902—77,
ГОСТ 10903—77, ГОСТ 12121—77, ГОСТ 12122—73.
Устанавливается на столах станков моделей ЗА64Д. ЗВ642,
ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е, ЗВ641, ЗД641Е, ЗМ641.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Диаметр затачиваемого сверла, мм:
наименьший............................................... 6
наибольший............................................ 15
Длина затачиваемого сверла, мм:
наименьшая.................................................. 57
наибольшая.................................................. 290
Предельные значения заднего угла,	град............... 0...16
Предельные значения угла наклона	поперечной кромки, град	40...60
Угол в плане режущей части, град:
при конической заточке .................................... 118
при двухплоскостной заточке.............................. 100...160
34
450X 220 X 385
17
Габарит, мм................................................
Масса, кг..................................................
Обозначение:
Приспособление для заточки сверл диаметром от в до 15 мм
594.000.00.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ СВЕРЛ
ДИАМЕТРОМ ОТ 15 ДО 40 мм 484.000.00
35
Предназначено для заточки задних поверхностей сверл мето-
дом конической заточки. Обеспечивает заточку сверл диаметром
от 15 до 40 мм, ГОСТ 4010—77, ГОСТ 10902—77, ГОСТ 886—77,
ГОСТ 10903—77, ГОСТ 2092—77, ГОСТ 12121—77.
Устанавливается на столах станков моделей ЗА64Д, ЗВ642,
ЗМ642. ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е, ЗВ641, ЗМ641, ЗД641Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Диаметр затачиваемого сверла, мм:
наименьший.............................................. 15
наибольший.......................................... 40
Длина затачиваемого сверла, мм:
наименьшая............................................... 115
наибольшая................................................ 395
Предельные значения	заднего	угла, град..................... 0...16
Предельные значения	угла	наклона	поперечной кромки, град	40...60
Предельные значения угла в плане режущей части, град .	100... 160
Габарит, мм............................................. 350X116X250
Масса, кг.................................................... 10
Обозначение:
Приспособление для заточки сверл диаметром от 15 до 40 мм.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ МЕТЧИКОВ
ПО ЗАБОРНОМУ КОНУСУ ОТ М5 ДО М42 482.000.00
Предназначено для заточки задних поверхностей на заборном
конусе метчиков по ГОСТ 3266—71, ГОСТ 1604—71, ГОСТ
6227—80, ГОСТ 9150—59.
Устанавливается на столах станков моделей ЗА64Д, ЗВ642,
ЗМ642, ЗМ642Е, ЗД642Е, ЗЕ642, ЗЕ642Е, ЗВ641, ЗД641Е.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
36
Техническая характеристика
Диаметр затачиваемого метчика, мм:
наименьший................................................. 5
наибольший................................................. 42
Наибольшая длина затачиваемого	метчика, мм .	.	.	320
Предельные значения угла, град:
заборного конуса...................................... 0...40
заднего угла............................................. G...20
Шаг подачи стола приспособления,	мм............................ 1
Габарит, мм................................................ 634X78X236
Масса, кг...................................................... 15
Производительность	(ориентировочно), шт./ч ...	40...60
Обозначение:
Приспособление для заточки метчиков по заборному конусу
482.000.00.
Изготовитель—Витебский завод заточных станков им. ХХП съез-
да КПСС.
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ КРУГЛЫХ ПЛАШЕК
ОТ М3 ДО М52 598.000.00
Предназначено для шлифования передней поверхности плашек
по ГОСТ 9740—71, ГОСТ 6228—71, ГОСТ 14714—69.
Приспособление может быть установлено отдельно от станка.
К месту установки подводится вытяжная вентиляция и воздуш-
ная магистраль высокого давления. Привод шлифовального шпин-
деля и его осцилляция осуществляются сжатым воздухом давле-
нием 4—6 атм. Частота вращения шпинделя регулируется бес-
ступенчато — расходом сжатого воздуха.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
37
Техническая характеристика
Диаметр затачиваемой плашки, мм:
наименьший................................................ 3
наибольший................................................ 52
Габарит, мм.............................................. 380X360X368
Масса, кг..................................................... 30
Производительность (ориентировочно), шт./ч ....	40...60
Обозначение:
Приспособление для заточки круглых плашек 598.000.00.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
СТАНОК ДЛЯ ЗАТОЧКИ СВЕРЛ ВЫСОКОЙ точности
МОДЕЛИ КМ-80
Предназначен для двухплоскостной заточки мелкоразмерных
твердосплавных сверл по ГОСТ 22093—76.
Станок настольного исполнения; для контроля параметров при
заточке снабжен микроскопом.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Диаметр затачиваемых	сверл, мм............................... 0,4..,3
Задние углы сверла, град:
главный....................................................... 0...2
вспомогательный............................................ 0...40
Угол при вершине сверла, град............................. 120...	180
38
Частота вращения шлифовального	круга,	об/мин .	.	.	5000
Мощность электродвигателя, кВт.................... 0,025
Увеличение микроскопа, крат.......................... 30
Габарит, мм....................... .... 450X300X300
Масса, кг............................................ 20
Производительность (ориентировочно),	шт./ч	....	50...70
Обозначение:
Станок для заточки сверл высокой точности КМ-80, СпТУ2-
42—80.
Изготовитель — Каунасское станкостроительное производствен-
ное объединение им. Ф. Э. Дзержинского.
ПЫЛЕСОС МОДЕЛИ В19-101
Предназначен для очистки воздуха от образующейся при ра-
боте станков абразивной и металлической пыли.
Используется на универсально-заточных станках всех моделей.
Климатическое исполнение — УХЛ4 по ГОСТ 15150—69.
Техническая характеристика
Производительность, м’/ч *.................................
Мощность электродвигателя, кВт.............................
Габарит, мм................... ............................
Масса, кг..................................................
350
0,4
460X386X980
55
Обозначение:
Пылесос В19-101.
Изготовитель—Витебский завод заточных станков им. XXII съез-
да КПСС.
39
СОДЕРЖАНИЕ
Введение ................................ ......................
Приспособления, входящие в комплект и стоимость универсально-заточ-
ных станков .......................................................
Бабка универсальная ЗЕ642Е.П1....................................
Бабка передняя ЗЕ642Е.П2.........................................
Бабка задняя ЗЕ642Е.ПЗ ..........................................
Упорка универсальная ЗЕ642Е.П4............................ .	.
Приспособление для линейной правки круга ЗЕ642Е.П5	.	.	.	.
Приспособление для установки центров ЗЕ642Е П9...................
Приспособление для круглого наружного шлифования ЗЕ642Е.П17
Тиски трехповоротные ЗЕ642Е.П37..................................
Приспособления, поставляемые по требованию заказчика за отдельную
плату .............................................................
Бабка задняя левая ЗЕ642Е.П6..................................*	.
Приспособление для заточки сверл по конусу ЗЕ642Е.П10
Тиски с конусным хвостовиком ЗЕ642Е.П11..........................
Приспособление для заточки по радиусу ЗЕ642Е.П13.................
Приспособление для плоскостной заточки сверл ЗЕ642Е.П14
Приспособление для заточки зенкеров и ступенчатых сверл ЗЕ642Е.П19
Приспособление для заточки концевого инструмента ЗЕ642Е.П2©
Приспособление для заточки торцевых фрез ЗЕ642Е.П21
Приспособление для заточки по копиру ЗЕ642Е.П22..................
Приспособление для заточки косозубых долбяков ЗЕ642Е.П23
Приспособление универсальное для правки круга ЗЕ642Е.П25
Приспособление для заточки инструмента по спирали ЗЕ642Е.П28	. .
Стол поворотный ЗЕ642Е.ПЗО.......................................
Бабка задняя с регулируемой высотой центра ЗЕ642Е.П31
Бабка универсальная ЗЕ642Е.П39...................................
Зажим цанговый ЗЕ642Е.П40........................................
Устройство для профильного шлифования ЗЕ642Е.П45	.
Приспособление для заточки фрез по радиусу ЗЕ642Е.П50
Приспособление для затылования метчиков ЗЕ642Е.П51	.	.	.	.
Приспособление для правки круга со шлифовальной бабки ЗЕ642Е.П59
Бабка задняя с большим вылетом ЗЕ642Е.П61........................
Бабка передняя с большим вылетом ЗЕ642Е.П73......................
Приспособление для балансировки шлифовальных кругов ЗЕ642Е.П80
Патрон трехкулачковый ЗЕ642Е.П84	..............................
Приспособление для правки круга по прямой со шлифовальной бабки
ЗЕ642Е.П88.......................................................
Патрон магнитный ЗЕ642Е.П89......................................
Агрегат пылеотсасывающий модели ПА2-12...........................
Приспособление для заточки сверл диаметром от 6 до 15 мм 594.000.00
Приспособление для заточки сверл диаметром от 15 до 40 мм 484.000.00
Приспособление для заточки метчиков по заборному конусу от М5 до
М42 482.000.00	.................................................
Приспособление для заточки круглых плашек от М3 до М52 598.000.00
Станок для заточки сверл, высокой точности модели КМ-80
Пылесос модели В19-101...........................
3
4
4
5
5
Ь
7
I
9
9
10
10
11
12
13
14
•5
!6
16
17
18
19
20
21
22
23
24
24
26
27
28
29
29
30
31
33
34
35
36
37
38
39
