Простои
регулятор
мощности
^уписываемое ниже устройст-
предназначено для ре-
гулирования температуры па-
яльника, электропечи, электро-
камина, электроплиты. От опу-
бликованного в статье С. Лу-
кашенко «Регулятор мощно-
сти, не создающий помех»
(«Радио», 1987, № 12, с. 22,
23), устройство отличается
простотой в изготовлении,
обеспечивает плавное регули-
рование мощности от 0 до
100 % в нагрузке до 2 кВт.
Тринистор в нем управляется
короткими импульсами, что
значительно снижает потреб-
ляемый электронным блоком
ток, а это позволило умень-
шить емкость фильтрующего
конденсатора блока и рас-
сеиваемую на гасящем ре-
зисторе мощность.

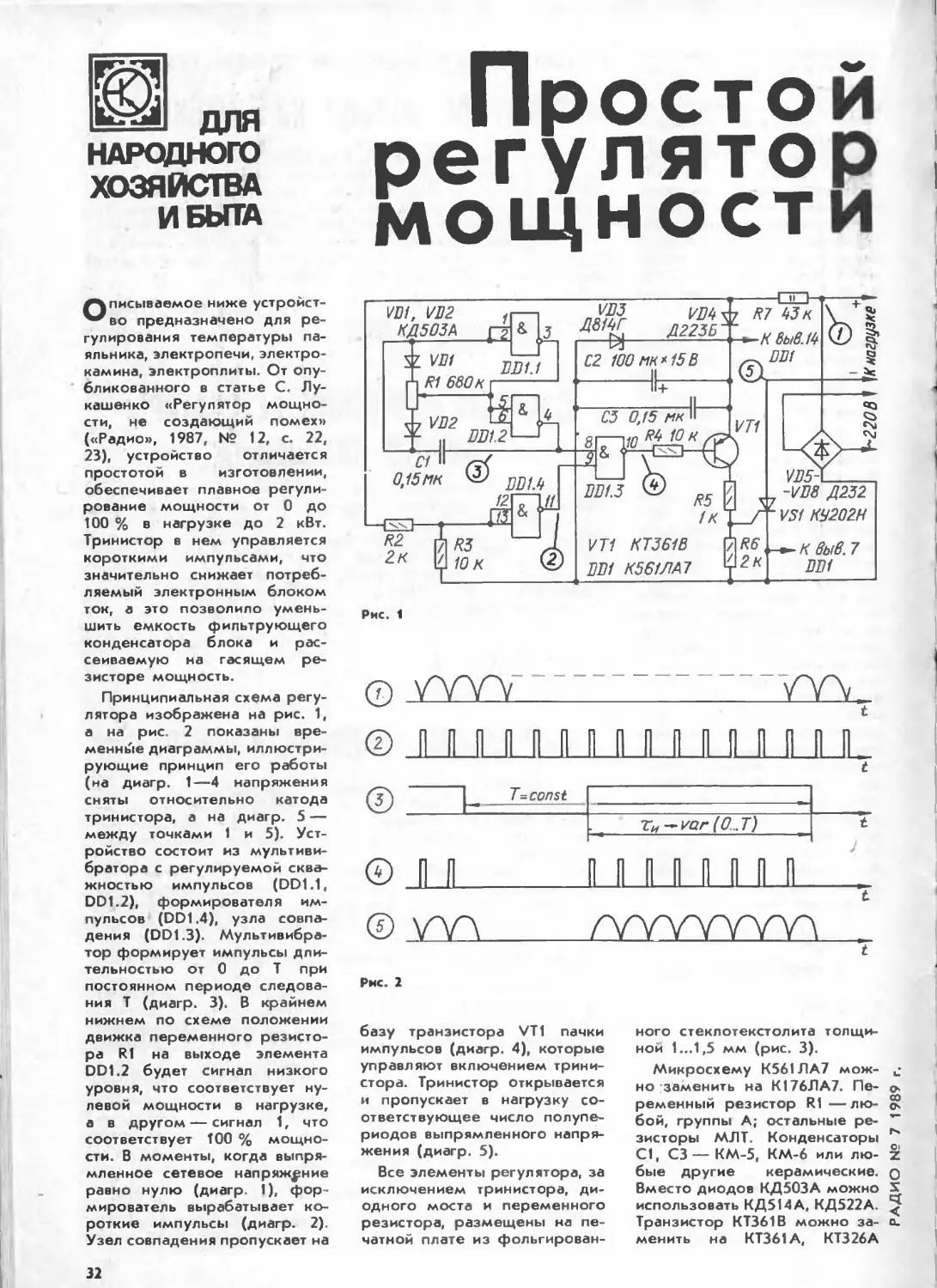

Принципиальная схема регу-
лятора изображена на рис. 1,
а на рис. 2 показаны вре-
менные диаграммы, иллюстри-
рующие принцип его работы
(на диагр. 1—4 напряжения
сняты относительно катода
тринистора, а на диагр. 5 —
между точками 1 и 5). Уст-
ройство состоит из мультиви-
братора с регулируемой сква-
жностью импульсов (DD1.1,
DD1.2), формирователя им-
пульсов (DD1.4), узла совпа-
дения (DD1.3). Мультивибра-
тор формирует импульсы дли-
тельностью от 0 до Т при
постоянном периоде следова-
ния Т (диагр. 3). В крайнем
нижнем по схеме положении
движка переменного резисто-
ра R1 на выходе элемента
DD1.2 будет сигнал низкого
уровня, что соответствует ну-
левой мощности в нагрузке,
а в другом — сигнал 1, что
соответствует ТОО % мощно-
сти. В моменты, когда выпря-
мленное сетевое напряжение
равно нулю (диагр. 1), фор-
мирователь вырабатывает ко-
роткие импульсы (диагр. 2).
Узел совпадения пропускает на
R2
Рис. 1
001.1
R1 680к-------
С2 100 мк* 15 В
V02
.. DO1.2
0,15 ПК
001А
/2171
11
и
VT1 КТ361В
001 К561ЛА7
К выв. 1k
001
™ VOk^i R7 ЬЗк
MW	Д225Б'*'
05 0,15 мк
бГГ
у &
VT1
V05-
-V08 Д232
VS1 КУ202Н
Rk 10 к
001.3 Ф
1К
7\R6к выв. 7
001
Рис. 2
базу транзистора VT1 пачки
импульсов (диагр. 4), которые
управляют включением трини-
стора. Тринистор открывается
и пропускает в нагрузку со-
ответствующее число полупе-
риодов выпрямленного напря-
жения (диагр. 5).
Все элементы регулятора, за
исключением тринистора, ди-
одного моста и переменного
резистора, размещены на пе-
чатной плате из фольгирован-
ного стеклотекстолита толщи-
ной 1...1,5 мм (рис. 3).
Микросхему К561ЛА7 мож-
но-заменить на К176ЛА7. Пе-
ременный резистор R1—лю-
бой, группы А; остальные ре-
зисторы МЛТ. Конденсаторы
Cl, СЗ — КМ-5, КМ-6 или лю-
бые другие керамические.
Вместо диодов КД503А можно
использовать КД514А, КД522А.
Транзистор КТ361В можно за-
менить на КТ361А, КТ326А
РАДИО № 7 1989
32
или другой кремниевый р-п-р
транзистор со статическим ко-
эффициентом передачи тока
30...60.
Если мощность нагрузки не
превышает 75 Вт, в выпря-
мительном мосте можно ис-
пользовать диоды Д226Б,
Д226В или Д237Б, Д237Ж, а
тринистор КУ 201 К, КУ201Л
Для надежной работы регу-
лятора необходимо, чтобы
проводники, соединяющие вы-
воды переменного резистора
R1 с платой, должны быть
минимальной длины. Регуля-
тор можно использовать с
нагрузкой, не имеющей вы-
ключателя литания, так как
Устройство
„БОЯ”
в часах
KVD5-VD8 К 81
Рис. 3
в крайнем нижнем по схеме
положении движка перемен-
ного резистора управляющие
импульсы на тринистор не
поступают.
Увеличив период колебаний
мультивибратора, регулятор
можно использовать для по-
лучения световых эффектов
Для этого необходимо со-
ответственно увеличить ем-
кость конденсатора С1. Лампы,
подключенные к выводам «На-
грузка», будут мигать с ча-
стотой мультивибратора.
А. ЛЕОНТЬЕВ
г. Kwet
Устройство предназначено для подключения к электронным
часам, выполненным на микросхемах серии К155. Оно от-
считывает и «отбивает» число часов, причем 1 ч и 13 ч—
1 раз, 2 ч и 14 ч — 2 раза и так далее до 12 раз в 1 2 ч и 24 ч
По принципу действия устройство аналогично описанному в
статье Р. Хабибрахманова «Бой в электронных часах»
(«Радио», 1984, № 2, с. 30, 31).
Отличительная особенность устройства — наличие соб-
ственного тактового генератора, управляющего работой де-
журного счетчика, и меньшее число микросхем На работу
устройства не влияет длительность импульса «единицы
часов».
Принципиальная схема устройства изображена на рис 1,
а диаграммы его работы — на рис 2. Устройство состоит из
рабочего (DD1) и дежурного (DD2) счетчиков, узла совпаде-
ния (DD3.1) с инвертором (DD3 2), тактового генератора
(DD4.1, DD4 2), формирователя коротких импульсов
(DD3 3, DD3 4) и узла звуковой сигнализации (DD4.3,
DD4 4, VT1, ВА1) Тактовый генератор и генератор 34
(DD4 3, DD4.4) узла звуковой сигнализации выполнены по
схеме ждущего мультивибратора и запускаются сигналом
высокого уровня Частота тактового генератора—около
1 Гц, а звукового — около 1000 Гц
При включении питания часов в динамической головке бу-
дут прослушиваться прерывистые сигналы (пока не будет на-
жата кнопка SB1), так как дежурный счетчик установится в
произвольное состояние.
Импульсы высокого уровня тактового генератора посту-
пают одновременно на вычитающий вход — 1 счетчика DD2
(вывод 4) и на генератор звуковой частоты. Каждый им-
пульс уменьшает содержимое дежурного счетчика на едини-
цу. Длительность импульса высокого уровня тактового гене-
ратора определяет продолжительность каждого звукового
сигнала.
Когда содержимое счетчика DD2 станет равно нулю, на
его выходе появится сигнал низкого уровня и работа такто-
вого и звукового генераторов прекратится.
Кнопкой электронных часов «Установка часов» (на схеме
не показана) устанавливают 1 ч или 13 ч (показания минут
на индикаторе могут быть любыми) и нажимают на кнопку
SB1 «Обнуление». Счетчики DD1, DD2 устанавливаются в
нулевое состояние. Затем на часах устанавливают нужное
время.
Рассмотрим работу устройства, когда счетчики находятся в
нулевом состоянии. При поступлении первого часового им-
пульса (диагр 1 на рис 2), что будет соответство ать
двум или четырнадцати часам, формирователь DD3.3, DD3 4
сформирует короткий импульс (диагр. 2), который установит
