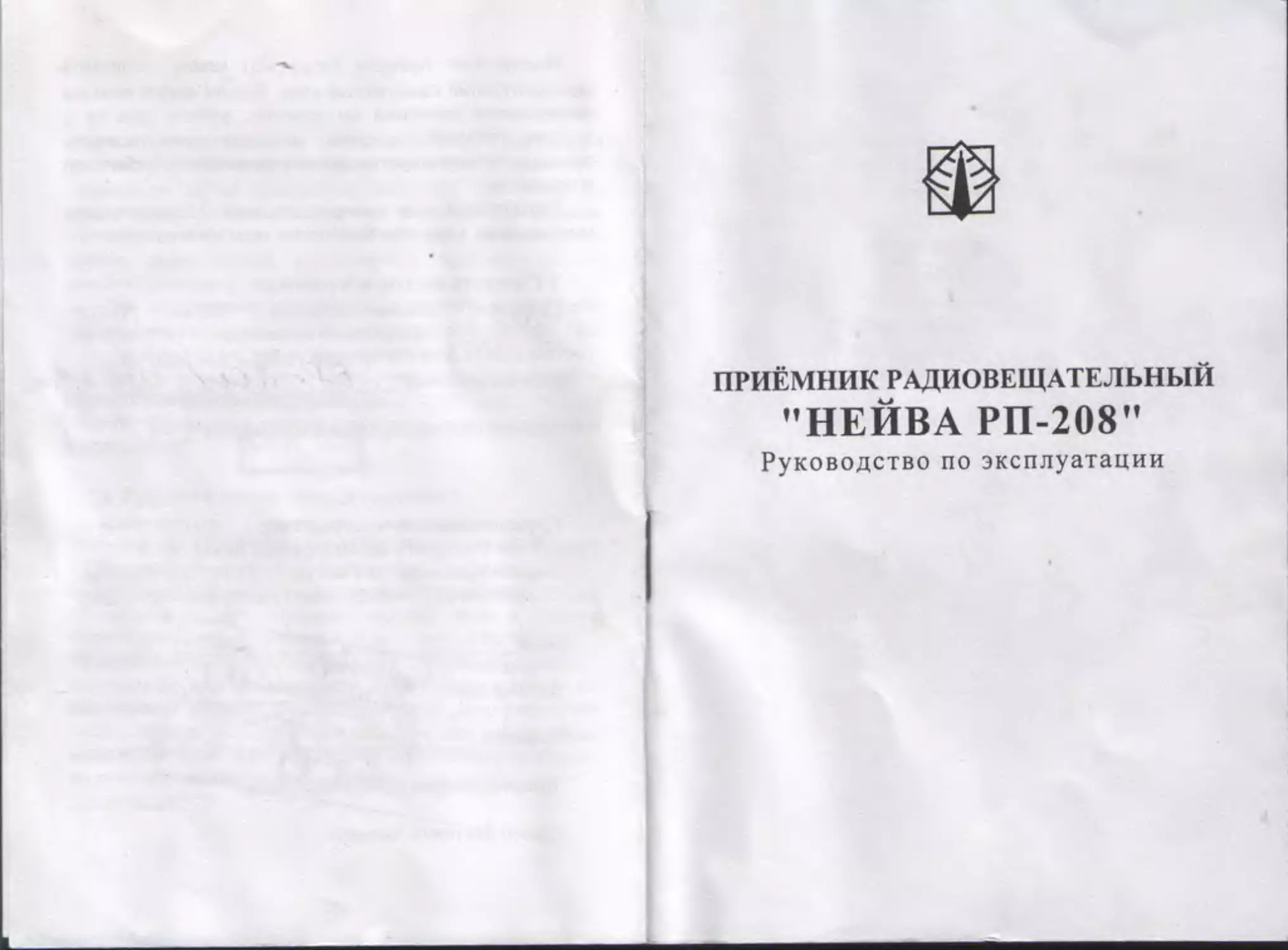

ПРИЁМНИК РАДИОВЕЩАТЕЛЬНЫЙ
’’НЕЙВА РП-208”
Руководство по эксплуатации
ГУП ПО “Октябрь” г.Каменск-У ральский на IV всероссийской межотраслевой выставке отечественных товаров “ПОКУПАЙТЕ РОССИЙСКОЕ” за производство приёмника радиовещательного “Нейва РП-208” награжден медалью “ЗОЛОТОЙ СИРИН”
I степени
-2-
1	Общие указания
При покупке приёмника требуйте проверки его работоспособности. Убедитесь в простановке в руководстве по эксплуатации даты продажи и штампа магазина.
Проверьте комплектность приёмника и сохранность пломбы на нем. Перед включением приёмника ознакомьтесь с настоящим руководством по эксплуатации.
Внимательно следите за состоянием батареи питания. Один-два раза в месяц проверяйте внешний вид батареи. При обнаружении вытекания содержимого или ухудшении звучания приёмника необходимо заменить батарею питания.
Приёмник по условиям эксплуатации относится к климатическому исполнению "У" категории 1.1 ГОСТ 15150-69 в интервале рабочих температур от минус 10 до плюс 45 °C. Для исключения тепловой деформации корпуса не рекомендуется подвергать приёмник длительному воздействию повышенной температуры (свыше 60 °C) или прямых солнечных лучей в летнее время.
Приёмники должны храниться в закрытых, сухих, проветриваемых помещениях при относительной влажности воздуха до 85 %, при температуре от 5 до 30 °C, при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей. При длительном хранении приёмников батарею питания рекомендуется изъять.
-3-
2	Комплектность
Приемник "Нейва РП-208"	1	шт;
Руководство по эксплуатации	I	экз;
Упаковочная коробка	1	шт.
3	Основные технические характеристики
3.1	Диапазон принимаемых волн (частот):
а)	короткие волны, КВ
КВ31,м.................31,6-5-30,6
(Мгц)......................(9,5-г-9,8)
б)	ультракороткие волны, УКВ
УКВ1,м...................4,56+4,05
(МГц)...................(65,8+74,0)
УКВ2, м..................3,43+2,78
(Мгц)..................(87,5+108,0)
3.2	Чувствительность, ограниченная шумами, мВ/м, не хуже, в диапазонах: КВ - 0,45; УКВ - 0,1.
3.3	Максимальная выходная мощность, Вт, не менее.....................................0,2
3.4	Питание осуществляется от батареи "Корунд" или от внешнего источника питания напряжением 9 В. Рекомендуется применять БЛОК ПИТАНИЯ СТАБИЛИЗИРОВАННЫЙ "НЕЙВА-094", выпускаемый ГУП "ПО "Октябрь".
3.5	Электрические параметры указаны для температуры (25±10)°С, относительной влажности воздуха от 45 до 75 %, атмосферного давления от 86 до 106 кПа (650+800 мм рт. ст.) и напряжения питания (9±0,18) В.
-4-
3.6	Габаритные размеры приёмника, мм.
не более.............................165x80x37
3.7 Масса приёмника (без батареи питания), кг, не более.................................0,37
3.8 Содержание драгоценных металлов, г:
серебро - 0,259474; золото - 0,00009696.
3.9	Содержание цветных металлов, г: алюминий - 6.5; медь - 28,2; олово - 32,3.
4	Устройство приёмника
Супергетеродинный приёмник II группы сложности по ГОСТ 5651-89 "Нейва РП-208" ПЮЯИ.460434.001ТУ предназначен для приёма программ радиовещательных станций в диапазонах КВ, УКВ1 и УКВ2.
В приёмнике имеются гнезда для подключения миниатюрного телефона ТМ-4 и внешнего источника питания.
5	Подготовка к работе и порядок работы
Откройте крышку отсека питания, подключите батарею "Корунд" к колодке, вставьте ее в отсек и закройте крышку. Подключение внешнего источника питания производить в соответствие с маркировкой на корпусе приёмника: “плюс” источника питания подается на центральный штырь гнезда.
Переключателем диапазонов установите желаемый диапазон волн.
Установите в вертикальное положение и раздвиньте телескопическую антенну.
Включите приёмник плавным поворотом ручки регулятора громкости вверх (против часовой стрелки). При этом
-5-
должен прослушиваться щелчок. Ручку регулятора громкости установите в среднее положение. Медленным вращением ручки настройки настройте приёмник на радиостанцию. При настройке возможен электростатический треск, для ослабления которого настройку на сигнал радиостанции рекомендуется производить при средней громкости.
Для выключения приёмника поверните ручку регулятора громкости вниз (по часовой стрелке) до щелчка. При этом на ручке будет видна красная метка.
При индивидуальном прослушивании радиопередач можно пользоваться миниатюрным телефоном, вставив штекер телефона в гнездо, при этом громкоговоритель отключается.
6	Гарантийные обязательства
Изготовитель гарантирует соответствие приёмника требованиям ГОСТ 5651-89 и ПЮЯИ.460434.001ТУ при соблюдении условий хранения и эксплуатации, изложенных в настоящем руководстве. Гарантийный срок эксплуатации 12 месяцев с даты продажи изделия. Если в течение гарантийного срока изделие выйдет из строя по вине изготовителя, потребителю (владельцу) следует обратиться в предприятие торговли по месту приобретения изделия для его замены, ремонта или возврата денег. Владелец также может обратиться к изготовителю. При нарушении пломб на изделии или его механическом повреждении претензии по качеству работы не принимаются.
-6-
Предприятие торговли (продавец) может установить дополнительный гарантийный срок. В этом случае порядок предъявления претензий по качеству работы изделия в течение гарантийного срока, а также ответственность продавца устанавливаются договором между потребителем и продавцом.
Гарантийный срок хранения изделия 2,5 года с даты изготовления. Срок службы 10 лет с даты изготовления.
7	Свидетельство о приёмке
Приёмник радиовещательный "Нейва РП-208" №	соответствует требованиям ГОСТ 5651-89,
ПЮЯИ.460434.001ТУ и признан годным для эксплуатации.
Дата изготовления Л / к
заполняет пред^>нятис-нзготов1гге.11
Отметка ОТК предпри
штамп ОТЮ
Адрес предприятия-изготовителя:
Российская Федерация. 623400, Свердловская обл.,
г. Каменск-Уральский, ул.Рябова, 8, ГУП "ПО "Октябрь", тел. (34378) 3-14-77; 3-96-52; факс (34378) 3-96-92; 3-52-07,
Штамп илй печать магазина
НЕИВА РП-208

ЯД2< t
Д* (713-JS Л
нс*	/		3	♦	f	f	7	/	9	fa	ff	fS	fS	fif
M< V4J	Л	IS		Ф/	a		f.'	U		fi	Л	fW	л	.' /
V. A 9i	0	U			о	f'		(S	(S	f2	a	f}f	0	<?.<
MJ **cr		ft	<-/	*/	rf		?/	ЛЛ	Si	7S		/A	S7	Si'
(/еяй/я-л	t»	О	a>	ft	f>	A	V*		f.^	a	/V	ta		f>
U Л <*		0		»	ff		/*	<<		e»	p>	<ff-	^y	r>
ffifS.fi XflMrtrOV/TMXMiX* 4TA%|4cW
Mt o^/y €♦ -MAU,I HU LI It J1
.11T111 П I ПТ111!„
