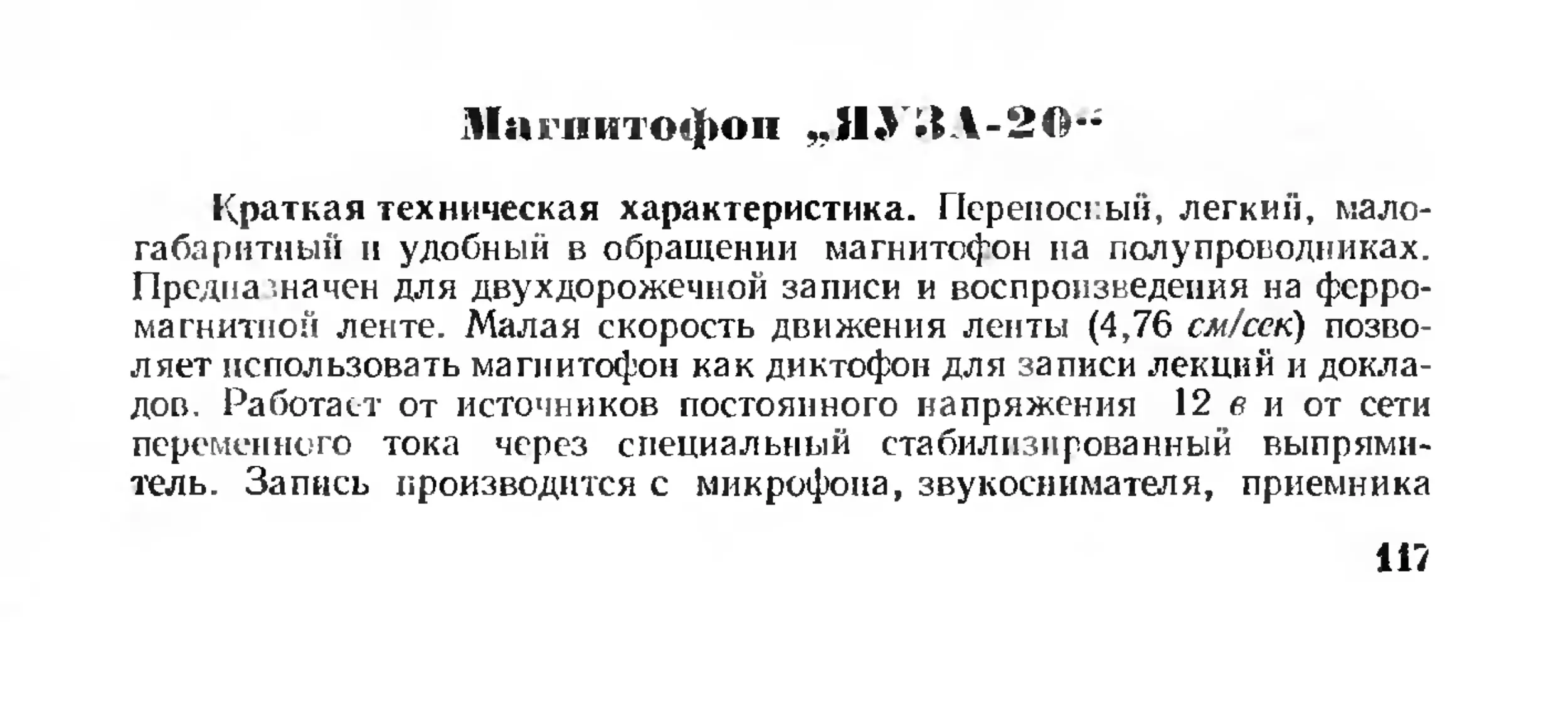

Магнитофон ,Л1 Л ЛЛ-2О"
Краткая техническая характеристика. Перенос ыЯ, легкий, мало-
габаритный и удобный в обращении магнитофон на полупроводниках.
Предназначен для двухдорожечной записи и воспроизведения на ферро-
магнитной ленте. Малая скорость движения ленты (4,76 см/ceti} позво-
ляет использовать магнитофон как диктофон для записи лекций и докла-
дов. Работает от источников постоянного напряжения 12 в и от сети
переменного тока через специальный стабилизированный выпрями-
тель. Запись производится с микрофона, звукоснимателя, приемника
117
76. Общий вид магнитофона «Яуза-20».
и трансляционной сети. Переход с одной дорожки на другую осуще-
ствляется перестановкой и переворачиванием катушек с лентой. Пре-
дусмотрена ускоренная перемотка ленты вперед и назад.
Скорость записи и воспроизведения 9,53 и 4,76 см/сек. Продолжи-
тельность непрерывной записи и воспроизведения при емкости катушек
180 л< на скорости 9,53 см/сек 30 лшн, иа скорости 4,76 см/сек 60 мин
на каждую дорожку. Выходная мощность 1 в'п. Выходное напряжение
0,25 в. Чувствительность не хуже: 0,5 мв с микрофона, 200 мв со звуко-
снимателя, 10 в с трансляционной сети. Рабочий диапазон частот на ско-
рости 9,53 см/сек 60—10 000 гц; на скорости 4,76 см!сек 80— 5000 гц. От-
носительный уровень шумов не хуже—45 дб. Коэффициент нелинейных
искажений не более 5%. Частота тока подмагничивания 45+5 кгц. Пи-
тание от сети постоянного тока напряжением 12 в и от сети переменного
тока 50 гц, напряжение 127 или 220 с (через специальный стабилизи-
рованный выпрямитель). Последний обеспечивает на выходе неизмен-
ное напряжение при колебаниях напряжения сети +10% от номиналь-
ного. Потребляемая мощность 10 вт. Габариты 300 х 220 х ПО мм.
Вес с источником питания не более 5 кг.
Конструкция. Магнитофон выполнен в литом силуминовом корпусе.
Верхняя крышка съемная (рис. 76). На верхней панели расположены
правый и левый подкатушники с катушками, блок головок с декоратив-
118

нои крышкой со щелью для маг-
нитной ленты, клавишный меха-
низм для перевода аппарата в ре-
жимы ускоренной перемотки, Рабо-
чий ход (при воспроизведении),
кратковременной остановки, Запись
и выключения (клавиша Стоп). На
передней панели расположены руч-
ки регулировки громкости, тембра
и выключения внутреннего громко-
говорителя, стрелочный индикатор
уровня записи, который в режиме
воспроизведения одновременно слу-
жит индикатором наличия напря-
жения батарей или другого источ-
ника, переключатель скоростей дви
жения ленты и общий выключатель
питания. На задней стенке распо-
ложены гнезда ля подключения
внешней аппаратуры, входные и вы-
ходные гнезда. На передней пане-
ли изнутри крепится динамический
громкоговоритель, закрытый деко
ратпвной панелью.
Монтаж магнитофона выполнен
печатным способом на трех платах
из фольгированного гетинакса. Лен
топротяжный механизм крепится
на литом корпусе магнитофона.
Лентопротяжный механизм
(рис. 77) приводится в действие
электродвигателем типа 4 ДКС-8,
который передает вращение на ма-
ховик промежуточного узла с по-
мощью резинового пасика. Маховик
укреплен на рычаге переключателя
скорости. Один конец осп маховика
закреплен шарнирно у задней стен-
ки корпуса, другой — выведен че-
рез переднюю панель; на ось
надета ручка переключателя ско-
ростей. При нижнем положении
ручки магнитофон выключен (в
электрической схеме отключается
питание выключателя Лк,). При
положении ручки в любом из
верхних положений питание магии
тофона включается, а маховик b
касается обрезиненного обода веду-
щего вала и передает ему враще-
ние. Скорость движения ленты за-
висит от того, каким диаметром
касается маховик ведущего обода.
Одновременно от маховика 8 с помо-
121
щью второго резинового пасика вращение передается на механизм пере-
мотки н подмотки ленты 10.
При включении магнитофона в положение Рабочий ход механизм
10 через конические резиновые шкивки 14 передает вращение нижней
части правого узла подмотки ленты, которая связана с верхней с по-
мощью фетрового фрикциона 22.
Остановка движения ленты производится двумя тормозными устрой-
ствами 6 и 21. В режимах Перемотка назад, Ускоренный ход вперед и Ра-
бочий ход тормозы за счет промежуточных рычагов отводятся от бобы-
шек. При записи и воспроизведении магнитную ленту прижимает к ве
дущему валу прижимный обрезиненный ролик 15.
Электрическая схема. Усилитель состоит из предварительного
и оконечного усилителей, высокочастотного генератора, индикатора
уровня записи (рис. 78). Предварительный усилитель состоит из четы-
рех каскадов: первые три выполнены на маломощных транзисторах типа
П39Б, а последний— на транзисторе П41. Между вторым и третьим
каскадами предварительного усилителя включен потенциометр Rts,
которым регулируется уровень записи и громкость при воспроизведе-
нии. Третий и четвертый каскады собраны по схеме с общим эммитером.
Коррекция частотной характеристики на низших частотах производится
7?С-фильтром, состоящим из С7/?8 в цепи базы транзистора Тр3. В режи-
ме записи с помощью переключателя П1 для получения неизменного
тока записи на низших частотах к конденсатору С7 подключается со-
противление /?47. Для коррекции усилителя на высших частотах в цепь
коллектора транзистора Тц включен £С-фильтр из Lx и емкости Сп.
При скорости 9,53 см)'сек с помощью переключателя П2 включается
только часть катушки коррекции Lr Третий и четвертый каскады пред-
варительного усилителя охвачены отрицательной обратной связью
по току. Третий каскад охвачен отрицательной обратной связью по на-
пряжению. Индикатором уровня записи служит стрелочный прибор
(микроамперметр) чувствительностью 40— 70 мка. При записи с выхода
предварительного усилителя напряжение сигнала через мостиковый
выпрямитель на диодах Дк—Дц подается на индикатор. Величина напря-
жения, соответствующая максимальному уровню записи, регулируется
переменным сопротивлением /?я. При воспроизведении индикатор через
сопротивление R22 подключается к источникам питания и служит ука-
зателем напряжения батарей. Для устранения попадания тока подмаг-
ничивания в предварительный усилитель к его выходу через фильтр
Z.2Ci3 подключается универсальная магнитная головка Последователь-
но с головкой включен другой фильтр CsRto, который поддерживает
постоянный ток записи. Оконечный каскад состоит из четырех каскадов,
из них два — па транзисторах Т8 и Тв типа ПН и два — на Т1и и Гп
типа П201А. Транзисторы Т10 и Ти работают в режиме усиления класса
В. Для снижения нелинейных искажений оконечный усилитель охвачен
отрицательной обратной связью. Оконечный усилитель магнитофона
имеет температурную стабилизацию, которая осуществляется дио-
дом Д-„ прямое сопротивление которого падает с увеличением темпера-
туры, и сопротивлениями R3i и /?з7, снижающими начальные токи тран-
зисторов Т10 и Ти. Генератор высокой частоты тока подмагничивания
универсальной головки и питания стирающей головки выполнен по
двухтактной схеме на транзисторах Г12 и Т13. Величина тока подмаг-
ничивания регулируется сопротивлением Rse.
Выпрямитель для питания магнитофона от сети перемен-
ного тока собран на диодах Д6—Д8 типа Д7Г. Стабилизатор
122
выходного напряжения выполнен на кремниевом стабилитроне
Д10 типаД813.
Неисправности лентопротяжного механизма. При обрыве или
соскальзывании с маховика большого пасика ведущий вал не вра-
щается. Пасик нужно заменить. Если при вращении ведущего вала, но
отсутствии вращения правого и левого узлов, а также ускоренных пере-
мотках оборвался короткий резиновый пасик, то последний нужно за-
менить или поставить на место.
Детонация звука обычно вызвана загрязнением резиновых поверх-
ностей шкивов узлов ведущего, промежуточного и перемотки. Масло
снимают смоченной в бензине тряпочкой. Детонация может возникнуть
также из-за плохого прижима ролика. Прижим ролика следует перио-
дически проверять.
При попадании масла на фрикцион правого узла лента подматы-
вается неплотно. Необходимо разобрать правый узел и очистить
фетровое кольцо от грязи и масла.
Слабая перемотка может быть вызвана недостаточным подторма-
живанием правого или левого узлов. В этом случае необходимо подрегу-
лировать тормозные устройства.
Технические данные узлов. Электродвигатель типа 4ДКС-8 с центро-
бежным регулятором оборотов и питанием от сети постоянного тока
напряжением 12 в, количество оборотов при нормальном напряжении
2000 об/мин, при ускоренной перемотке скорость вращения доходит до
2600 об/мин, мощность на валу 0,8 вт.
Головка ГУ: аналогична головкам магнитофонов ^Яуза-5» и
сЯуза-10». Имеет только одну обмотку 1250 витков ПЭВ-2 0,06. Ве-
личина переднего зазора 5 лк. Индуктивность катушки 75—100 л<н.
Головка ГС: собрана на ферритовом сердечнике с магнитной про-
ницаемостью 1000. Обмотка состоит из 250 витков ПЭВ-20,15. Величина
переднего зазора 150 мк. Индуктивность 1,5 мгн, ток стирания до 50 ма.
Трансформатор Тр2, обмотка 1а— 1060 витков ПЭВ-2 0,13; об-
мотка 16—1440 витков ПЭВ-2 0,17; обмотка 11 —250 витков ПЭВ-2
0,38 Трансформатор собран на сердечнике из стальных пластин УШ-16
толщиной набора 20 мм.
Трансформатор Tpt: обмотка 1—2 х 35 витков ПЭВ-2 0,18; об-
мотка 11 —2 х 20 витков ПЭВ-2 0,12; обмотка III —90 витков ПЭВ-2
0,18; обмотка IV — 50 витков ПЭВ-2 0,12. Каркас пластмассовый и за-
ключен в броневой сердечник типа СБ-2а.
Катушки: Lt— 3150 витков с отводом от 2500 витка ПЭВ-2 0,1;
L2 — 1500 витков ПЭВ-2 0, 12; обе катушки намотаны на пластмас-
совом каркасе и настраиваются ферритовыми сердечниками диамет-
ром 1,8 мм.
