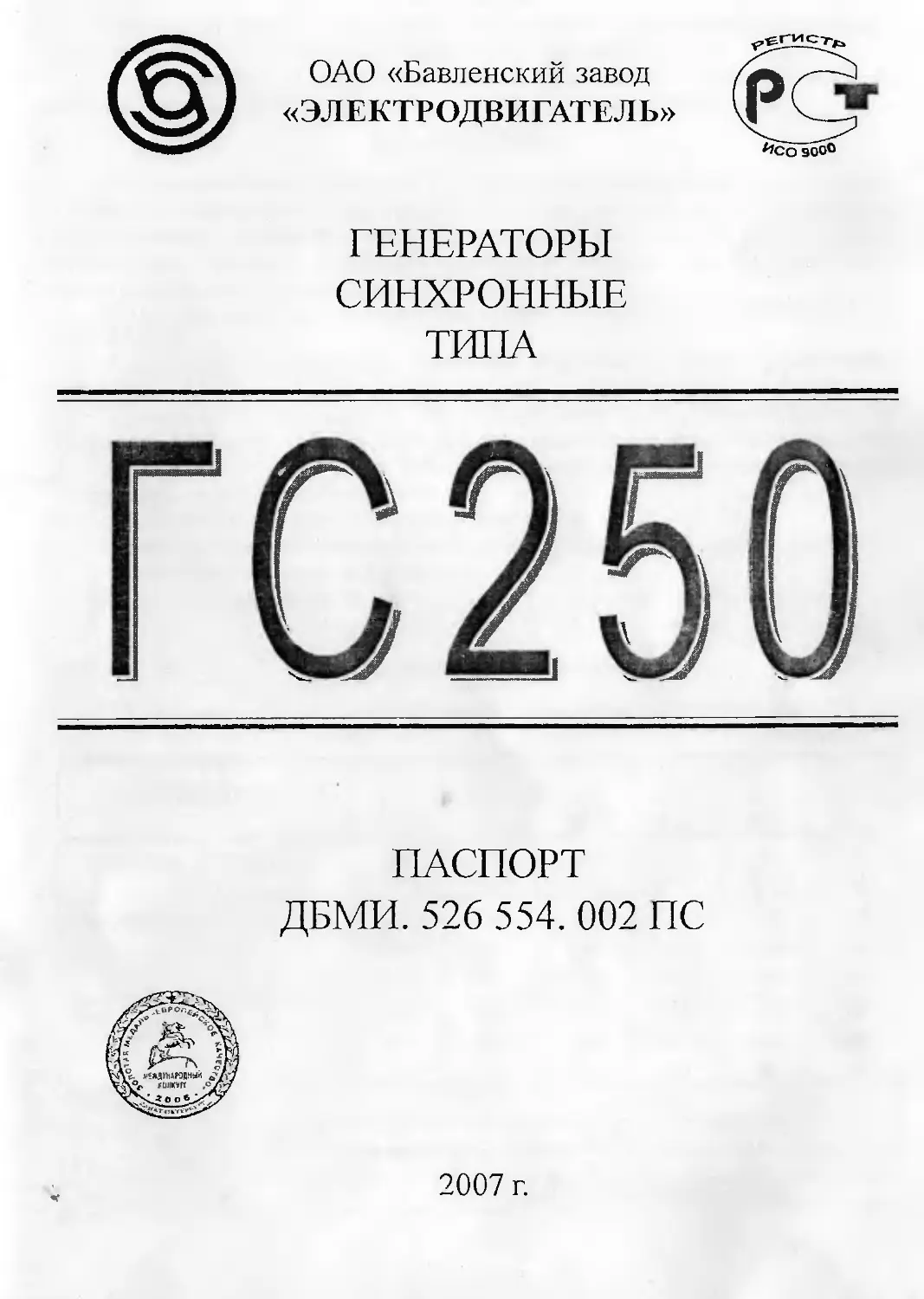

ОАО «Бавленский завод
«ЭЛЕКТРОДВИГАТЕЛЬ»
ГЕНЕРАТОРЫ
СИНХРОННЫЕ
ТИПА
ПАСПОРТ
ДБМИ. 526 554. 002 ПС
2007 г.
1. ВВЕДЕНИЕ
Настоящий паспорт предназначен для изучения и правильной эксплуатации
генераторов типа ГС 250 и поддержания их в постоянной готовности.
Завод оставляет за собой право на изменение схемы и узлов, связанных с
заменой комплектующих элементов и усовершенствованием генераторов.
2. НАЗНАЧЕНИЕ
Генераторы синхронные типа ГС 250 предназначены в качестве источника
трехфазного переменного тока частотой 50 Гц на стационарных и передвижных
электростанциях. Применение генераторов подлежит обязательному согласованию с
оформлением протокола разрешения применения покупного изделия. Исполнение
генераторов на лапах безфланцевое и фланцевое.
Климатическое исполнение генераторов У категории размещения 2 по
ГОСТ 15150.
Генераторы рассчитаны на работу при номинальных данных в следующих
условиях:
- высота над уровнем моря до 1 000 м. Разрешается эксплуатация генераторов на
высоте до 3000 м над уровнем моря, при этом номинальная мощность сохраняется,
если каждым 200 м высоты сверх 1000 м над уровнем моря соответствует снижение
температуры окружающего воздуха на 1° С;
- температура окружающей среды от минус 40 до 40° С;
- относительная влажность окружающего воздуха до 98% при температуре до25°С;
- запыленность воздуха до 0,5 г/м куб;
- наклон оси вала до 10° С.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1. Номинальные данные генераторов соответствуют указанным в табл. 3.1.
Таблица 3.1.
ПОКАЗАТЕЛИ ГС 250- 12/4 ГС 250- 16/4 ГС 250- 20/4 ГС 250- 30/4 ГС 250- 50/4 ГС 250- 60/4
Мощность, кВт(кВА) 12 (15) 16 (20) 20 (25) 30 (37,5) 50 (62,5) 60 (75)
Напряжение, В 230 или 400 230 или 400 230 или 400 230 или 400 230 или 400 230 или 400
Ток статора, А 37,7 или 21,7 50 или 29 63 или 36 94 или 54 157 или 91 188 или 108
Частота тока, Гц 50
Частота вращения, об/мин 1500
Коэффициент мощности 0,8
Соединение фаз Звезда с выведенным нулем
-1-
3.2. Основные технические данные приведены в табл. 3. 2.
Таблица 3.2.
НАИМЕНОВАНИЕ ПОКАЗАТЕЛЕЙ НОРМА
1. Установившееся отклонение напряжения при изменении нагрузки от нуля до 100% при коэффициенте мощности 0,8 (при отстающем токе), % ±5
2. Температурное отклонение напряжения в процессе прогрева от холодного состояния до установившейся температуры в номинальном режиме,% ±5
3. Ручное изменение значения устанавливаемого напряжения (уставка напряжения) относительно номинального, при симметричной нагрузе от нуля до номинальной мощности с коэффициентом мощности 0,8 (при отстающем токе),% 95-100
4. Переходное отклонение напряжения при набросе-сбросе 100% номинальной нагрузки с коэффициентом мощности 0,8 (при отстающем токе),% 20
Время восстановления напряжения до вхождения в зону поддержания на- пряжения ±з%, с 2
5. Перегрузка по мощности при номинальных значениях напряжения и коэффициента мощности в нагретом состоянии в течение одного часа при температуре охлаждающего воздуха до 40° С и высоте над уровнем моря до 1000 м, % 10
6. Коэффициент искажения синусоидальности кривой линейного напряжения при симметричной линейной нагрузке от нуля до номинальной с коэффициентом мощности 0,8 (при отстающем токе),% 5
7.Коэффициент небаланса нелинейных напряжений при несимметричной нагрузке фаз с коэффициентом небаланса тока до 25% номинального тока (при условии, что ни в одной из фаз ток не превышает номинального значения) не должен превышать,% номинального значения напряжения. 10
3.3. Режим работы продолжительный (S1).
3.4. Генераторы самовозбуждаются без постороннего источника питания при
частоте вращения не более 0,95 номинальной.
3.5. Превышения температур обмоток генераторов над температурой
окружающего воздуха, определенные методом сопротивления, не должны быть выше
значений, указанных в табл. 3.3. Таблица 3 3
Наименование обмоток Превышение температуры, °C
1. Обмотка статора 80
2. Обмотка ротора 100
3. Обмотка трансформатора:
первичная, добавочная, управления 60
вторичная, сериесная 80
3.6. Обмотка статора соединена в звезду с выведенным нулем и имеет четыре
вывода - 3 фазных и один нулевой.
-2-
Ъ.1. Генераторы допускают как правое, так и левое направление вращения.
Маркировка на выводах С1,С2,СЗ обеспечивается при правом направлении
вращения.
4. СОСТАВ ГЕНЕРАТОРА
Генератор состоит из:
1. собственно генератора;
2. блока регулирования напряжения БРН;
3. резистора уставки напряжения РУ.
По способу установки БРН, генераторы изготавливаются в двух исполнениях:
а), с БРН закрепленным на генераторе;
б), с БРН поставляемым раздельно с генератором (ГС 250-12/4-1, ГС 250-16/4-1,
ГС 250-20/4-1, ГС 250-30/4-1 и ГС 250-50/4-1 ).
Для второго варианта потребитель изготавливает кабели (жгуты) по схеме,
указанной на рис.1, для соединения собственно генератора и БРН. Общий вид
генераторов приведен в Приложении А.
5. КОМПЛЕКТ ПОСТАВКИ
1. Генератор ГС 250 ....................................... 1 шт.
2. Комплект запасных частей согласно перечню............... 1 шт.
3. Паспорт ................................................ 1шт.
6. УСТРОЙСТВО ГЕНЕРАТОРА
6.1. Система возбуждения.
Система возбуждения (рис.1.) служит для питания обмотки ротора постоян-
ным током и поддержания неизменным напряжения на зажимах генератора. Система
возбуждения состоит из блока регулирования напряжения и блока управления (резис-
тора уставки напряжения).
Блок регулирования напряжения БРН состоит из силового трансформатора ТС,
выпря-мителя питания обмотки управления ВП и блока конденсаторов.
Элементы БРН смонтированы на основании, закрываемым стальным сварным
колпаком.
Силовой трансформатор предназначен для преобразования напряжения
генератора в напряжение, необходимое для питания обмотки возбуждения через вы-
прямитель.
Трансформатор состоит из сердечника, первичной обмотки W( (см. рис.1.),
обмотки питания Wn, вторичной обмотки W2, сериесной обмотки Wc, добавочной
обмотки \Уд, магнитного шунта, обмотки управления Wy, короткозамкнутой об-
мотки Wk.
Сердечник трансформатора состоит из трех отдельных стержней, двух
расщепленных ярем и магнитного шунта, которые собраны из пластин электро-
технической стали и стянуты изолированными заклепками. Ярма и магнитный
шунт скреплены со стержнями шпильками. Магнитный шунт отделен от стерж-
ней трансформатора зазором. Величина зазора регулируется изменением
-3-
толщины изоляционных прокладок между стержнями и магнитным шунтом.
Первичная обмотка трансформатора отделена от остальных обмоток магнитным
шунтом. Три катушки ее соединены в звезду и подключены к зажимам генератора.
Первичная обмотка служит для создания составляющей тока возбуждения, которая
обеспечивает номинальное напряжение на зажимах генератора при холостом ходе.
Обмотка питания намотана на катушках первичной обмотки и изолирована
вместе с ней. Напряжение с обмотки питания подается на обмотку управления через
выпрямитель ВП.
Вторичная обмотка предназначена для питания обмотки возбуждения генера-
тора через выпрямитель. Катушки вторичной обмотки вместе с добавочной и се-
риесной обмотками расположены на стержнях между магнитным шунтом и ярмом.
Фазы вторичной обмотки соединены в звезду и подключены к зажимам силовых вы-
прямителей.
Сериесная обмотка включена последовательно в каждую фазу обмотки стато-
ра генератора. Сериесная обмотка служит для увеличения тока возбуждения при уве-
личении нагрузки на генератор. Добавочная обмотка-обмотка питания конденсаторов
- расположена между магнитным шунтом и сериесной обмоткой.
Обмотка управления состоит из четырех катушек, насаженных на полуярма
сердечника трансформатора. Обмотка подмагничивает ярмо постоянным током для
изменения тока возбуждения и, тем самым, для управления напряжением
генератора.
Короткозамкнутая обмотка, намотанная на катушки обмотки управления,
предназначена для подавления высших составляющих гармоник потока прохо-
дящего по ярму.
Силовые выпрямители выпрямляют переменный ток вторичной обмотки
трансформатора в постоянный ток, питающий обмотку возбуждения генератора.
Выпрямители собраны по трехфазной мостовой схеме.
Блок конденсаторов состоит из трех конденсаторов МБГЧ, соединенных
треугольником и питающихся от добавочной обмотки трансформатора XNp, (рис.1.).
Конденсаторы и добавочная обмотка составляют контур емкости, который пред-
назначен для создания резонанса напряжений с индуктивностью первичного
контура трансформатора ТС.
Блок управления состоит из резистора уставки напряжения РУ. Блок управ-
ления монтируется на распределительном щите электростанции (см. Прил. Б).
6.2. Принцип действия системы возбуждения
Генераторы самовозбуждающиеся. Часть вырабатываемого ими переменного
тока преобразуется в системе возбуждения в постоянный ток, используемый для
самовозбуждения генератора.
Чтобы напряжение генератора при любой нагрузке оставалось неизменным,
ток возбуждения его должен изменяться в соответствии с величиной и характером
нагрузки.
Для этого в системе возбуждения генератора использован принцип фазового
компаундирования, заключающийся в электромагнитном сложении двух сос-
тавляющих тока возбуждения: составляющей, пропорциональной напряжению
-4-
генератора, и составляющей, пропорциональной току генератора, которые
сдвинуты одна относительно другой под углом, зависящим от характера нагрузки.
Электромагнитное сложение составляющих тока возбуждения, а также выпрям-
ление тока осуществляется силовой частью системы возбуждения, включающей в
себя компаундирующий трансформатор ТС и силовые выпрямители ВС (рис.1).
Наличие в схеме выпрямителей, имеющих нелинейное сопротивление, за-
трудняет самовозбуждение, поэтому генераторы имеют резонансную систему
возбуждения. В этой системе в момент резонанса ток возбуждения не зависит от
сопротивления выпрямителей.
Для создания резонанса в системе возбуждения имеется контур емкости,
который состоит из батареи конденсаторов и добавочной обмотки, питающей эту
батарею.
Конденсаторы и число витков добавочной обмотки подобраны так, что ем-
костное сопротивление ХС при частоте 50 Гц равно индуктивному сопротивле-
нию первичного контура XL. При XL=XC ток возбуждения не зависит от сопро-
тивления выпрямителей и обмотки возбуждения, сопротивление выпря-
мителей не влияет на протекание начального самовозбуждения, значительно
снижается влияние изменения сопротивления обмотки возбуждения при нагреве на
точность стабилизации напряжения генератора.
С целью уменьшения емкости батареи конденсаторов, необходимой для ус-
ловия XL=XC, конденсаторы включаются не на зажимы вторичной обмотки
трансформатора ТС, а через добавочную обмотку, расположенную на стержнях
силового трансформатора между магнитным шунтом и сериесной обмоткой.
Изменением воздушного зазора между магнитным шунтом и стержнями
магнитопровода регулируется магнитная связь-коэффициент взаимоиндукции
первичной и вторичной обмоток.
Подбором параметров трансформатора ТС, т.е. размеров магнитопровода и
магнитного шунта, а также зазора между шунтом и стержнями, числа витков его об-
моток и их расположения схема фазового компаундирования настраивается соот-
ветственно заданным требованиям.
Схема обеспечивает стабильность напряжения на зажимах генератора при
плавном изменении нагрузки от нуля до номинальной при коэффициенте мощности
0,8 с точностью + 5о/о
Для более точной стабилизации напряжения силовой трансформатор выполнен
управляемым. На верхнем ярме трансформатора расположена обмотка управления, в
которую подается постоянный ток.
Обмотка управления выполнена из четырех катушек, соединенных так, что при
протекании по ним постоянного тока образуется постоянный магнитный поток,
замыкающийся по полуярмам трансформатора.
По отношению к первой гармонике магнитного потока трансформатора ка-
тушки полуярем включены встречно, поэтому на зажимах обмотки управления нет
электродвижущей силы основной частоты.
Для уничтожения высших гармоник в магнитном потоке, замыкающемся по
полуярмам, на обмотку управления намотаны витки короткозамкнутой обмотки.
При изменении протекающего по обмотке управления постоянного тока
изменяется образующийся постоянный магнитный поток, вследствие чего
-6-
меняется насыщение ярма трансформатора, а следовательно, и ток возбуждения
генератора.
Обмотка управления питается постоянным током от двух последовательно-
встречно включенных источников силовых выпрямителей ВС и выпрямителей питания
ВП через резистор РУ и сопротивление СС.
Результирующий ток в обмотке управления равен разности токов выпрями-
теля ВП (1вс).
1у=1вп-1вс
Ток 1вп от выпрямителя питания не зависит от нагрузки и практически не-
изменен для любого режима. Ток 1вс от выпрямителя ВС пропорционален величине
напряжения возбуждения генератора.
Напряжение возбуждения генератора, работающего с возбуждением от системы
обеспечивающей стабилизацию выходного напряжения с точностью ±5%
увеличивается с увеличением его нагрузки. При нагрузках с меньшим коэффи-
циентом мощности увеличение напряжения возбуждения больше, чем при на-
грузках с большим коэффициентом мощности. Поэтому ток подмагничивания
трансформатора (1вп-1вс) при реактивных нагрузках генератора уменьшается больше,
чем при активных. Благодаря этому осуществляется коррекция параметров системы
фазового компаундирования и достигается точность регулирования напряжения
генератора по нагрузке, чем при неуправляемом варианте фазового компаун-
дирования.
Составляющую тока управления 1вс можно, при необходимости, корректи-
ровать изменением величины сопротивления СС. Уставка напряжения генера-
тора регулируется изменением величины сопротивления резистора РУ, вклю-
ченного в цепь обмотки управления.
7. МОНТАЖ И РАЗМЕЩЕНИЕ
7.1. Соединять генератор с приводным двигателем разрешается посредством
упругой муфты или клиноременной передачи при условии, что возникающие при-
этом радиальные нагрузки не превышают допустимых для применен-
ных подшипников величин.
7.2. Приводной двигатель генератора должен удовлетворять следующим
требованиям.
7.2.1. Стабильность частоты вращения при любой неизменной нагрузке ± 1%.
7.2.2. При нагрузке, равной 100% номинальной, частота вращения двигателя
должна соответствовать номинальной частоте вращения генератора.
7.2.3. При изменении нагрузки генератора от холостого хода до номинальной,
установившаяся частота вращения двигателя должна уменьшаться не более
чем на 3% номинальной.
7.2.4. При сбросе и набросе 50% и 100% номинальной нагрузки и запуске
асинхронного двигателя изменение частоты вращения должно быть не более ± 6%,
время востановления частоты вращения при этом не более Зс.
7.2.5. В месте установки генератор должен быть защищен от попадания в него
воды, топлива, эмульсий и прочего.
-7-
7.2.6. Блок регулирования напряжения, поставляемый раздельно с генерато-
ром, должен устанавливаться вертикально на расстоянии 10 -Н 5 мм от колпака гене-
ратора со стороны противоположной приводу.
Допускается устанавливать блок регулирования напряжения в ином месте при
условии обеспечения охлаждения (вентиляции) обмоток трансформатора до
температуры превышение которой над температурой окружающего воздуха не
превышает значений указанных в табл. 3.3.
Внимание! Перед монтажом генератор расконсервировать: Снять консерва-
ционную смазку, бумагу из-под жалюзи и колпака.
8. МЕРЫ БЕЗОПАСНОСТИ
При эксплуатации генератора соблюдать следующие правила техники
безопасности:
1) надежно заземлить корпус и аппаратуру управления генератора;
2) не допускать, чтобы генератор работал со снятым колпаком и открытым бло-
ком регулирования напряжения;
3) не допускать, чтобы генератор работал при сопротивлении изоляции его обмоток
относительно корпуса ниже норм, указанных в настоящем паспорте.
9. ПОДГОТОВКА К ПУСКУ
При подготовке к пуску необходимо:
1) проверить надежность заземления корпуса генератора;
2) протереть контактные кольца сухой чистой тряпкой;
3) проверить плотность прилегания щеток к контактным кольцам;
4) проверить и, при необходимости, установить и закрепить колпак па передний
щит, жалюзи и крышку блока регулирования напряжения;
5) проверить сопротивление изоляции обмоток генератора и системы возбуждения
по отношению к корпусу и между собой;
6) провернуть ротор генератора вручную или на малой частоте вращения
двигателя и убедиться в свободном вращении ротора;
7) пустить генератор вхолостую и убедиться, что вибрация не выше допустимой;
8) после того, как генератор возбудится дать ему проработать на холостом ходу
15 мин.
10. ПУСК, РАБОТА И ОСТАНОВКА
Включение в работу.
Для пуска необходимо;
1) осмотреть генератор, при этом проследить, чтобы блок регулирования
напряжения был закрыт;
2) убедиться, что выключатель главной цепи разомкнут;
3) пустить приводной двигатель и довести частоту вращения до номинальной;
-8-
4) в случае длительного хранения генератора и после ремонтных работ перед
началом эксплуатации, при необходимости, возбудить генератор постоянным то-
ком от внешнего источника напряжением не более 12 В через ограничи-
вающий резистор 5 -г-10 Ом, при этом необходимо соблюдать полярность;
5) установить номинальное напряжение генератора с помощью резистора РУ;
6) включить главный выключатель и нагрузить генератор;
7) проверить показания приборов (амперметра, вольтметра, частотомера).
Резистором РУ довести напряжение до номинального.
Для остановки генератора необходимо:
1) выключить главный автоматический выключатель;
2) остановить приводной двигатель;
3) осмотреть и привести генератор в состояние готовности к следующему пуску.
11. ОБСЛУЖИВАНИЕ В ПЕРИОД ЭКСПЛУАТАЦИИ
Во время работы генератора следить за показаниями амперметра, вольтметра и
ваттметра. Превышение номинальных значений, за исключением оговоренных в
паспорте перегрузок, не допускается.
Контролировать температуру воздуха в помещении, которая не должна
превышать 40 °C.
Через 600 часов работы генератора, но не реже одного раза в три месяца
необходимо:
1) осмотреть щетки и проверить легкость их хода в обоймах щеткодержате-
лей. Очистить щетки и щеткодержатели от грязи и протереть тряпочкой, слегка
смоченной в бензине. Износившиеся щетки (высотой менее 15 мм), также по-
врежденные щетки заменить новыми той же марки. Вновь установленные щетки
тщательно пришлифовать к поверхности контактных колец, протягивая под щеткой по
поверхности кольца плотно прилегающую полоску шлифовальной шкурки. Поверхность
прилегания щетки к контактному кольцу должна быть не менее 75% ее площади. После
пришлифовки к контактным кольцам продуть щетки сухим сжатым воздухом
давлением пе выше 2 кгс/см кв.;
2) протереть контактные кольца сухой чистой без ворса тряпкой и проверить
состояние их поверхности. При наличии следов подгара смыть их чистой тряпкой,
смоченной в бензине. При хорошо работающих щетках контактные кольца приобре-
тают со временем полированную поверхность с буро-голубым оттенком-политуру,
предохраняющую кольца от износа. Полироваш{ую поверхность надо сохранять.
Если биение контактных колец больше 0,04 мм или на поверхности имеются
глубокие задиры, кольца следует проточить;
3) измерить мегаомметром на напряжение 500 В сопротивление изоляции.
Сопротивление изоляции обмоток статора и ротора, а также обмоток системы
возбуждения по отношению к корпусу и между собой должно быть для новых или
вышедших из ремонта машин не менее 5 МОм. Во время эксплуатации сопротив-
ление изоляции не должно падать ниже 0,2 МОм. При более низком сопротивлении
изоляции генератор нельзя эксплуатировать до устранения дефекта.
-9-
Причиной низкого сопротивления изоляции обмоток является иногда отсырение
изоляции. В этом случае обмотки просушить продуванием через машину горячего
воздуха, температура которого не должна превышать 90 °C.
Через каждые 1500 ч. работы, но не реже одного раза в полгода, проводить
профилактический осмотр генератора в следующем порядке:
1) провести все операции, предусмотренные обслуживанием после 600 ч.
работы;
2) подтянуть болты крепления подшипниковых крышек, а также болты
крепления станции к раме агрегата;
3) проверить затяжку контактных болтов блока регулирования напряжения;
4) проверить зажатие наконечников выводных концов генератора и системы
возбуждения на контактных шпильках и болтах;
5) проверить состояние выводных концов, обратив особое внимание на состояние
переходов кабель-наконечник и изоляцию выводных концов;
6) проверить места пайки.
При неудовлетворительном состоянии смазку заменить и одновременно про-
мыть подшипники (с разборкой агрегата).
Через каждые 3000 ч. работы генератора, но не реже одного раза в три года,
проводить планово-предупредительный осмотр с разборкой и сборкой машины, про-
мывкой подшипников и заменой смазки, а также изменением полярности контактных
колец. При планово-предупредительном осмотре проводить все операции,
предусмотренные обслуживанием после 600 ч. работы.
Подшипники промыть 6-8%-ным раствором чистого машинного масла в бензине.
Для этого подшипник, сидящий на валу погрузить в ванночку с раствором и вращать
до полного удаления старой смазки и грязи.
После промывки подшипник должен легко и свободно вращаться. Заполнить
смазкой все пространство между обоймой подшипника и сепаратором, а также
примерно одну треть объема камер подшипниковых крышек. Не следует закладывать
слишком много смазки в подшипник, так как это вызывает сильное нагревание
подшипника при работе.
Для изменения полярности контактных колец переменить местами провод-
ники, подходящие к траверсам щеткодержателей.
Все сведения о проводимых регламентных работах, профилактических осмот-
рах, замеченных неисправностях, прохождении ремонта, замене вышедших из строя
деталей заносить в журнал регламентных работ.
После короткого замыкания в генераторе проверить:
1) места пайки генератора и системы возбуждения;
2) контакты и клеммные доски; при наличии подгорания или нагара на досках
следует почистить и поджать контакты.
Генератор рассчитан на работу в течении 10000 ч. на протяжении 2 лет. При
правильной эксплуатации генератор может оставаться в работоспособном состоянии
после 10000 ч. работы; заключение о возможности дальнейшей эксплуатации может
дать только организация, эксплуатирующая генератор.
Эксплуатация генератора сверх 10000 ч. должна проводиться в полном
соответствии с требованиями настоящей инструкции.
-10-
12. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ
УСТРАНЕНИЯ
Неисправность Причина Способ устранения
Искрение щеток контактных ко- лен 1. Повышенная плотность тока. Уменьшить нагрузку.
2. Щетки плохо притерты. Притереть щетки.
3. Недостаточен нажим щеток на контактное коль- цо в следствие ее износа. Заменить щетку.
4. На контактных кольцах забоины и задиры. Биение контактных колец более 0,04 мм. Обточить и отшлифовать кольца.
5. Кольца или щетки за- грязнены. Удалить грязь с колец, щеток.
Генератор гудит, может показать- ся дым. 1. Междувитковое замы- кание в обмотке статора. Поврежденную секцию определить по потемневшей поверхности, неисправность устранить.
2. Двойное замыкание об- мотки статора на корпус. Междуфазовое замыкание обмотки статора. Устранить замыкание.
Увеличенная вибрация генера- тора, исчезаю- щая при снятии возбуждения. Напряжение генератора ниже номинального. 1. Междувитковое замы- кание в обмотке возбуж- дения. Для определения этих повреж- дений к кольцам подвести переменное напряжение 220В и измерить напряжение на отдельных катушках обмотки возбуждения. На поврежден- ных катушках падение напря- жения будет значительно меньше, чем на исправных. Неисправность устранить.
2. Двойное замыкание на корпус обмотки возбужде- ния. Генератор разобрать. Замы- кание на корпус проверить мегаомметром. Неисправность устранить.
Значительный перегрев корпуса генератора и кол- пака БРИ. 1. Перегрузка генератора. Проверить по приборам. Снизить нагрузку.
2. Генератор работает с по- ниженной частотой враще- ния. Установить номинальную частоту вращения.
-11-
Неисправность Причина Способ устранения
3. Повышенное напряже- ние генератора. Установить номинальное напряжение.
4. Загрязнен генератор. Прочистить и продуть гене- ратор сжатым воздухом.
Понижение про- тив норм сопро- тивления изоляции (ниже 0,2 МОм) 1. Отсырели обмотки ста- тора, возбуждения, транс- форматора, соединитель- ные концы, касающиеся корпуса. Просушить генератор.
2. Загрязнены обмотки и соединительные концы. Образовались проводящие мостики. Рассоединить схему и прове- рить мегаомметром сопротив- ление изоляции отдельных эле- ментов. После определения ме- ста утечки прочистить и про- дуть генератор сжатым возду- хом (при необходимости разоб- рать генератор).
Повышенный нагрев подшип- ников. Темпера- тура крышки подшипника пре- вышает 75 °C. 1. Слишком много или слишком мало смазки в подшипниках. Проверить количество смазки, сняв наружную крышку под- шипника. Если смазка не заполняет камеру - добавить, а если выдавливается через зазоры - убавить количество смазки.
2. Плохое качество смазки. Проверить состояние смазки. При плохом состоянии смазку заменить.
3. Плохое качество под- шипника или повреждение его. Усилить наблюдение за подшип- ником. В случае появления ударов и увеличения шума заменить под- шипник новым, разобрав генера- тор.
Вытекание смаз- ки. 1. Плохое качество смазки. Промыть подшипник и заменить смазку.
2. Повышенный нагрев подшипников. Проверить годность подшипни- ка, неисправность устранить.
3. В подшипниках заложе- но слишком много смазки. Проверить количество смазки и удалить излишки.
-12-
Неисправность Причина Способ устранения
Генератор не возбуждается 1. Плохой контакт цепи возбуждения генератора. Короткое замыкание в цепи возбуждения генератора. Проверить цепь возбуждения. Проверить нажатие щеток, чистоту поверхности контактных колец, устранить неисправность.
2. Пробой или обрыв в пле- че силового выпрямителя ВС. Выпрямитель отсоединить от зажимов (+) и (-), омметром проверить сопротивление его плеч. Сопротивление плеча с про- боем значительно ниже, а с об- рывом значительно выше, чем у исправных плеч. Заменить поврежденный выпрямитель.
3. Короткое замыкание в од- ной из обмоток трансформа- тора ТС. Проверить трансформатор. Для этого отсоединить его от схемы и подключить к источнику пере- менного тока. Неисправность устранить.
4. Обрыв во вторичной или добавочной обмотках трансформатора.* К первичной обмотке трансфор- матора подключить напряжение 220В. Проверить симметрию фаз- ных напряжений на всех обмот- ках. У исправных трансформа- торов несимметрия фазных на- пряжений не превышает 20%. Неисправность устранить.
5. Пробой одного конден- сатора блока питания. Проверить конденсаторы мега- омметром на напряжение 500В. Исправные конденсаторы по ме- ре вращения рукоятки мегаом- метром заряжаются и сопротив- ление, регистрируемое мега- омметром, приближается к знаку 00 (бесконечность). Неисправ- ность устранить.
6 Потеря остаточного магнетизма. Кратковременно возбудить от аккумулятора соблюдая поляр- ность.
-13-
Неисправность Причина Способ устранения
Напряжение гене- ратора выше но- минального на 13-18%. Напряже- ния на обмотках трансформатора симметричны. 1. Обрыв в цепи обмотки управления ТС. 2. Обрыв в цепи обмотки питания ТС. Проверить цепь, устранить обрыв.
Напряжение на обмотке управ- ления равно нулю Обрыв в цепи выпрями- теля ВП. Устранить неисправность.
Напряжение гене- ратора ниже но- минального Hi 10-20%. Обрыв в цепи первичной обмотки трансформатора ТС. Проверить цепь первичной об- мотки трансформатора ТС и устранить неисправность.
Несимметрия напряжения на обмотках транс- форматора ТС более, чем 20%. Напряжение об- моток управле- ния близко к нулю. Витковое или короткое замыкание одной из обмо- ток трансформатора ТС Найти катушку, в которой про- изошло короткое замыкание, устранить неисправность На катушках фазы, в которой про- изошло витковое замыкание, напряжение в несколько раз меньше, чем на соответствующих катушках фаз. Сама катушка с витковым замыканием опреде- ляется по более сильному нагреву или уменьшенному сопроти- влению.
Точность стаби- лизации напря- жения хуже, при номинальной нагрузке падает на 3,5-5%. Не отрегулировано доба- вочное сопротивление в цепи резистора РУ. Отрегулировать хомутиком вели- чину добавочного сопротивле- ния.
Уставка напря- жения не укла- дывается по верхнему или нижнему пределу. Ползунок резистора РУ плохо прилегает к провод- никам в крайних положе- ниях. Проверить и исправить реостат.
* Повреждения могут быть обнаружены также замером напряжения на обмотках
и зажимах разных фаз системы трансформатора и выпрямителя при подаче от источника
постоянного тока в обмотку ротора вращающегося генератора тока 10-20 А, при этом
-14-
определяют несимметрию напряжения на вторичной обмотке трансформатора ТС; при
отключении выпрямителя определяют, какой элемент неисправен.
13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Генератор ГС 250/4______________, 1М, В
Заводской №ж соответствует техническим
условиям ТУ3371-002-00213865-95 и признан годным для эксплуатации.
Срок защиты без переконсервации 12 мес.
Начальник ОТК
(подпись)
20С£ г.
(расшифровка подписи)
14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
14.1. Завод-изготовитель гарантирует соответствие качества генератора
требованиям технических условий на генератор, при соблюдении потребителем условий
и правил хранения, транспортирования, монтажа и эксплуатации.
14.2. Гарантийный срок эксплуатации - 2 года со дня ввода генератора в
эксплуатацию при гарантийной наработке 10 000 ч.
14.3. Гарантийный срок хранения - 1 год со дня отгрузки с завода-
изготовителя
15. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
Рекламационные акты направлять на завод-изготовитель по адресу:
601755, п.Бавлены, Кольчугинский район, Владимирской области,
ОАО «Бавленский завод «Электродвигатель».
Тел/факс отдела технического контроля (49245) 3-15-72
Тел/факс отдела технического маркетинга (49245) 3-14-44
-15-
Габаритный чертеж генераторов ГС 250-12/4, ГС 250-16/4 и ГС 250 20 4, IM 1001
Приложение А
-16- _17.
Габаритный чертеж генераторов ГС 250-12/4, ГС 250-16/4, ГС 250-20/4, IM 2001
Продолжение приложения Л
Реперы
Тип генератора L L е, 4 е, d d, d. d, «4 df n Д’ a «4, скг /Тассо, КГ
Г£2ьО-12/4 72^50- Гб/Jf. г/12001 574 90 - 50 /50 2+С 30 5 060 fis-m иго 4&0 /5 12 s 225 г г ‘зб С «5 320 330
ГС250-20/Ь Тгггоо/ 757 /04 /« 65 220 510 - 6 П&Ь - uio 5/5 /г - 12 гч5 - ъол о 50 ЗЮ
ГС250-2^ Тп 2001 ‘I 744 90 - 5г гго 510 50 5 960 ПЗ-lH 1/20 910 /5 12 s 225 /5 2240 о 95 375
Габаритный чертеж генераторов ГС 250-12/4-1, ГС 250-16/4-1, ГС 250-20/4-1, ГС 250-30/4-1, Продолжение приложения А
IM 1001 с выносным блоком регулирования напряжения (БРН)
-18-
Пасса Б PH - ко сг
Габаритный чертеж генераторов ГС 250-12/4-1, ГС 250-16/4-1, ГС 250-20/4-1, IM 2001
с выносным блоком регулирования напряжения (БРН)
Продолжение приложения А
Размерь/ £ /угт
Тип генератора L 1 t. 4 Б, 4 d d, d; d3 di/ d5 n R «Л, <Аг ЛЬгсц кг
ГС25О-/2/+1 ГС250- ТГ12ОО1 е«4 90 - 50 150 240 30 5 060 H5-1H k20 tto 15 12 5 225 !5 22*30 43° 2S0 290
ГТ 250-20^4 ттоо/ 747 tot is 65 220 310 - £ - k7O 515 12 - IS 245 - 50* c 30 590
fC250'2Q/±f ТП2О0/-1 734 90 - 5г 220 310 jo s 060 НЪ-7Н Ч2О 4SO 15 12 8 225 ✓5 22*30' о 45 335
Лесса ЬРн ~4О*г
Габаритный чертеж генераторов ГС 250-30/4, ГС 250-50/4 и Г С 250-60/4 IM 1001
Продолжение приложения А
Tutt Масса, кг
rcise-M/t 830 380
гсно-н!* 870 W
ГС150-6<>1Ь 870
Габаритный чертеж генератора ГС 250-30/4, ГС 250-50/4, ГС 250-60/4, IM 2001
Продолжение приложения А
Я-Я (1=2}
Тип генератора Форма исполнения D,mm D^mm D2,mm d,MM L ,мм a ,° Масса, кг
ГС 250-30/4 IM 2001-1 447,8 466,7 492 12 830 15 400 450 460
IM 2001-2 450 480 510 14
IM 2001-3 470 490 515 12 0
I М 2001-5 409,6 428,6 458 15
ГС 250-50/4 ГС 250-60/4 IM 2001-2 870
Габаритный чертеж генератора ГС 250-50/4, ГС 250-60/4 IM 2001
Продолжение приложения А
T/jfi Фррлга /Иа. се а, кг
гс г sc -гс/Ь /пгм ыо
re г^а-ба/ь /ГИРСТ'/ 4>9О
Габаритный чертеж генератора ГС 250-50/4-1, ГС 250-60/4-1,
IM 1001 с выносным блоком регулирования напряжения (БРН)
Продолжение приложения А
Установочные размеры крепления БРН
Тип генератора Масса генератора, кг Масса, БРН кг
ГС 250-50/4-1 400 40
ГС 250-60/4-1 410
Габаритный чертеж генератора ГС 250-50/4-1, ГС 250-60/4-1,
IM 2001 с выносным блоком регулирования напряжения (БРН)
Продолжение приложения А
Уста побочные размеры крепления БРН
A-Aft If
Тип генератора Масса генератора, кг Масса, БРН кг
ГС 250-50/4-1 I М 2001 440 40
ГС 250-60/4-1 I М 2001-1 450
Габаритный чертеж генератора ГС 250-30/4, ГС 250-50/4, ГС 250-60/4 IM 2001
’ 11родолжение приложения А
* - fi а -г)
Тип генератора Форма исполнения L ,мм Масса, кг
ГС 250-30/4 IM 2001-6 830 400
ГС 250-50/4 IM 2001-1 870 455
ГС 250-60/4 I М 2001 465
Приложение Б
Размещение и монтаж резистора РУ
ZVe/уг? принципиальная
Зид на резистор РУ
Зид на резистор РУ
на лице£ой стороне со сторонь/ нон танго
панели оправления панели упрабленил
-26-
Приложение В
Сведения о содержании драгоценных и цветных металлов
Наименова- ние и сос- тавной части его содер- жащей Кол. шт. в изде- лии Масса металла в 1 шт., г Масса металла в изделии ГС 250- Наименова- ние узла, где находится металл
12 16 20 30 50 60
Драгоценные металлы
______в граммах_____
Золото
Диод 2Д202Д 8 0,000825 0,0066 БРН
Серебро
Диод В- 10 или ВЛ-10 6 0,0035 0,021 ВС (щит передний)
Цветные металлы
в килограммах
Алюминий Сплав АК12 (А1 2) 1 4,0 4,0 Вентилятор (ротор)
Медь 1. Сплав ПМК 2. Провода 2 0,58 1,15 Контактные кольца (ротор)
обмоточные 7,0 7,5 8,0 12,5 14,5 20,5 Статор
медные 9,5 10,5 12,5 17,5 20,5 23,5 Ротор
9,5 9,5 10,0 10,5 10,5 10,5 Катушки трансфор- матора
-27-
СОДЕРЖАНИЕ
1. Введение.......................................... 1
2. Назначение.........................................1
3. Технические данные.................................1
4. Состав генератора..................................3
5. Комплект поставки..................................3
6. Устройство генератора..............................3
7. Монтаж и размещение................................7
8. Меры безопасности..................................8
9. Подготовка к пуску.................................8
10. Пуск, работа, остановка...........................8
11. Обслуживание в период эксплуатации................9
12. Возможные неисправности и способы их устранения..11
13. Свидетельство о приемке..........................15
14. Гарантийные обязательства........................15
15. Сведения о рекламациях...........................15
16. Приложение А. Габаритные чертежи.................16
17. Приложение Б. Размещение и монтаж резистора......26
18. Приложение В. Сведения о содержании драгоценных и
цветных металлов.....................................27
-28-
