ЕЕЫЕИПЕДЬ МАГНИТНОЙ ИНДУКЦИИ
ШГ-8
Тетничеоное описание
и инструкция по эксплуатации
19 8 4
УВАЖАЕМЫЙ ПОТРЕБИТЕЛЬ!
В связи с постоянней работой по со-
вершенствеванию прибору, похищающей его
надежность и увдчшающей условия эксплуа-
тации , в схему и конструкцию метут быть
внесены незначительные изменения, не от-
раженные в настоящем издании.
- 3 -
ОГЛАВЛЕНИЕ
Стр.
I. Введение ................................................ 6
2. Назначение ............................................... 6
3. Технические данные ........................................ 6
4. Состав прибора.......................................... 8
5. Устройство и работа прибора и его составных частей ........ 8
6. Общие указания но эксплуатации ........................... 16
7. Указания мер безопасности ............................... 16
8. Подготовка к работе ....................................... I?
9. Порядок работы .......................................... 17
10, Характерные неисправности и метода их устранения......... 21
II. Поверка прибора ........................................ 22
12. Правила хранения.......................................... 22
13. Транспортирование ...................................... 27
ПРИЛОЖЕНИЕ
I. Перечень элементов схемы электрической принципиальной
измерителя магнитной индукции Ш1-8 ........................ 29
2. Схема электрическая принципиальная измерителя магнитной
индукции И1-8 ............................................. Вал.
3. Перечень элементов схемы электрической принципиальной
генератора ................................................... 30
4. Схема электрическая принципиальная генератора.............. 31
5.. Перечень элементов схемы электрической принципиальной
делителя................................................... 32
6. Схема электрическая принципиальная делителя ............ Вкл.
7. Перечень элементов схемы электрической принципиальной
усилителя ................................................ 32
8. Схема электрическая принципиальная усилителя ............. 33
9. Перечень элементов схемы электрической принципиально!:
зонда "М" ................................................... 34
10. Схема электрическая принципиальная зонда ”Ы" ............ 34
II. Перечень элементов схемы электрической принципиальной
зонда ''С .................................................. 35
- 4 -
Стр.
12. Схема электрическая принципиальная эоада "С" ............. 35
13. Электрические режимы генератора, усилителя, выпрями-
теля ......................................................... 35
14. Намоточные данные трансформатора СТТ-25 ................. 36
15. Планы размещения основных электрических элементов
(места маркировок) ........................................... 37
16. Зондовая головка "М".................................. 40
17. Зондовая головка "С" ..................................... 40
18. Расположение прибора и ЗИП в укладочном ящике ............ 41
19. Транспортный ящик.Маркировка и места расположения пломб .. 41
Внешний вид измерителя магнитной индукции Ш1-8
Рис .2.1
- 6 -
ВНИМАНИЕ! Перед упаковкой прибора шкалу первой декада отсчетного
устройства "ОТСЧЕТ ИНДУКЦИИ, Т" установить^ положение
"А ".
I*
Техническое описание и инструкция по эксплуатации преддаэна-
чеин для изучения измерителя магнитной индукции Ш-8 и содержат
описание его устройства, принципа действия, технические характери-
стики, принципиальные схемы, а также сведения, необходимые для
правильной эксплуатации (использования, поверки, транспортирования
и хранения) измерителя магнитной индукции.
2. НАЗНАЧЕНИЕ
2,1. измеритель магнитной индукции Ш-8 представляет собой пе-
реносной прибор, предназначенный для измерения индукции постоянных
полей магнитов, электромагнитов и соленоидов в лабораторных и про-
изводственных условиях, а также в проверочно-ремонтных органах.
2.2. Внешний вид прибора цриведен на рис.2.1.
Рабочие условия эксплуатации прибора: температура окружающего
воздуха от 243 К до 323 К (от минус 30°С до плюс 50°С);относитель-
ная влажность до 95? цри температуре окружающего воздуха 30°С; ат-
мосферное давление 60 нПа - 106 кПа (460 мм рт.ст.-800 мм рт.ст.);
напряжение питапдей сети 220 В + 22 В, частотой 50 Гц + 0,5 Вх и
напряжение 220 В + II В, частотой 400 Гц Гц.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1 Диапазон магнитной индукции, измеряемый прибором: от 0,01
Тл до 0,3 Тл - при измерении зондом "С"; от 0,01 Тл до 1,6 Тл-при
измерении зондом "М".
3.2. Погрешность измерения магнитной индукции в нормальных
условиях и цри крайних значениях напряжения сети соответствуетдан-
ным табл.3.1. Таблица 3.1
Поддиапа-
зон в по-
ложение
шкалы
_______Зонд "М"___________________ Зонд "С"____________
Пределы из- Погрешность.?.. Пределы из- Погрешность ?.
мереная, Тл Полярность *н" мереная, Тл Полярность
0,01-0,1 +(1,5+ ^2—)' 0,01-0,1 +(1,5+
- Вх ~ Вх '
I (0,0)
-ч -
Продолжение таблица 3.1
Поддиалаг- Зовд "И" Зонд "С”
зон и по-------------------------------------------------------------
жжение Предела из- Погрешность,^. Пределы из- Погрешность %,
шкалы мереная, Тл Полярность *«" мереная,Тл Полярность "К",
П (0, ) 0,1-1,0 ±1,5 0,1-0,2 0,2-0,3 +1,5 .+2
Ш (I, ) 1,0-1,6 ±1.5 - -
Примечания: 1. В первой графе указано положение шкалы первой декады
отсчетного устройства "ОТСЧЕТ ИНДУКЦИИ, Т".
2. При измерении зондом "М" в положении " 3 " тумблера
"ПОЛЯРНОСТЬ" погрешность не нормируется.
3. Вх - измеряемое значение магнитной индукции в теслах.
3.3. Дополнительная погрешность измерения магнитной индукции
при изменении температуры окружающей среда от минус 30°С до плюс
50°С не превышает +(0,75 + на каждые Ю°С, где Вт - иэме-
2 В- А
рявмое значение магнитной индукции в теслах.
3.4. Прибор обеспечивает свои технические характеристики в
пределах норм, установленных техническими требованиями на него,пос-
ле времени установления рабочего режима в течение 15 минут.
3.5. Прибор сохраняет свои технические характеристики в преде-
лах норм, установленных техническими требованиями на наго, при пи-
тании его от сети переменного тока напряжением 220 В + 22 В, часто-
той 50 Гц ± 0,5 Гц, напряжением 220 В ± II В,частотой 400 Гц
3.6 Мощность, потребляемая прибором от сети при номинальном
напряжении, не превышает 25 ВА.
3.7 Прибор допускает непрерывную работу в рабочих условиях в
течение 8 часов при сохранении своих технических характеристик в
пределах нори, установленных техническими требованиями.
3.8. Габаритные размеры прибора не более 386x211x238 ш.
3.9. Габаритные размеры рабочей части зонда "М" 3x8x120 ша,диа-
метр рабочей части зонда "С" 8 мм, длина - 504 мм.
3.10. Масса прибора не более 8 кг, зонда "М" - не более 0,5 кг,
зонда "С" - не более 0,6 кг.
- 8 -
З.Ц. Масса прибора в таре не более 50 кг.
3.12. В приборах имеется встроенный счетчик времени ядра Аггеи
емкостью не менее 2500 часов.
4. СОСТАВ ПРИБОРА
Измеритель магнитной индукции Ш1-8 поставляется в следующем
комплекте: таблиц» 4.1
Наименование Обозначение Кол-во
I. Измеритель магнитной ин- дукции Ш-8 2.733.004 I
2. Зоцд "М" 2.32S.020 I
3. Зонд "С" 2.329.021 I
4. Насадка (для зонда "С") 4.467.004 I
5. ^едох^анитель 2
6. Лампа MHI3,5-0,16 I
7. Заготовка шкалы "КОРРЕКЦИЯ, Т" 7.021.199 2
8. Плата переходная I
2. Укладочный ящик 4.I6I.I40 I
10. Техническое описание и ин- струкция по эксплуатации 2.733.004 I
II. Формуляр 2.733.004 I
5. УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ
5.1. Принцип действия
Б приборе для измерения магнитного поля используется эффект
Холла. Если через однородную пластину полувроводнина (рис.5.1), по-
мещенную в магнитное поле В, перпендикулярное плоскости пластин,
пропустить ток черев контакты I, 2, то между контактами 3, 4 возни-
кает напряжение Холла - их, определяемое по формуле (5.1).
/у* /3 Е* !• В. :, х t где I - ток через пластику, в. ~ постоянная Холла, - магнитная индукция, t - толщина пластин.
Рис,5.1
Специальные узлы к прибору 1Ш-8
Рис.4.1
I - насадка для ориентирования зонда "С" при измерении магнитной индукции полей
соленоидов (показана в оборе);
2 - плата переходная для ремонта усилителя
- 10 -
Измеряя напряжение Холла, можно определить магнитную индукцию
по формуле (5.2):
В„ = -Аг = Л- • К, (5.2)
* 1* Л 1
где К - параметр преобразователя Холла, определяемый его материалом
и размерами.
Схема электрическая структурная (рис.5.2) состоит из следуицих
основных элементов: генератора и усилителя мощности, обеспечивапцих
питание преобразователя Холла и управление транзисторами синхронно-
го детектора усилителя; преобравователя Холла; компенсатора; усили-
теля; выпрямителя.
Схема электрическая структурная
измерителя магнитной индукции НН-8
Рис.5.2
Для повышения точности отсчета напряжение Холла в приборе из-
меряется компенсационным методом по схеме, представленной на рис.5.3.
Схема электрическая функциональная компенсатора
л
калибровка
Рис.5.3
- II -
Выходное напряжение генератора через усилитель мощности подано
на цепочку, состоящую из первичной обмотки трансформатора и резис-
торов PR и Rj. К вторичной обмотке трансформатора через добавочный
резистор Eg подключены токовые выводы преобразователя Холла, а к
резистору RK через переключатель поддиапазонов подключен делитель
напряжения.
Переключатель и делитель напряжения имеют постоянные входные
сопротивления. Напряжение Холла и^, и противофазное с ним выходное
напряжение делителя ид через резисторы Rg и Hg поступают на вход
индикатора нуля. Отсчет, снимаемый с делителя напряжения в момент
равновесия, пропорционален величине измеряемого магнитного поля и,
в связи с этим, делитель может быть отградуирован в единицах индук-
ции магнитного поля.
Калибровка прибора осуществляется изменением резистора Rj.
Пределы измерения изменяются переключателем поддиапазонов, включен-
ным на входе делителя напряжения.
Представленная на рис.5.3 охаьа компенсатора дозволяет не
только повысить точность отсчета напряжения Холла, ио и исключить
погрешности измерения, вызываемые нестабильностью тока питания. Как
ВИДНО ИЗ рисунка, любое иямйийний ядпояжения пропорционально изме-
нит ток Ig и опорное напряжения и , ТяиТМ образом, относительные
изменения напряжения Холла и выходного няпря*й.иия делителя будут
одинаковы, а, следовательно, погрешность прибора, ^взываемая неста-
бильностью тока, питающего преобразователь Холла, будет отсутство-
вать.
Для коррекции нелинейной зависимости выходного налрдавния пре-
образователя Холла от величины магнитной индукции в приборе введена
компенсация нелинейности. Компенсация осуществляется в магнитный!1Ю"
лях больше 0,1 Тл с помощью резистора Рк, которнй меняет величину
напряжения на входе переключателя поддиапазонов. Шкала резистора
Рк, предназначенного для установки величины корректирующего напря-
жения отградуирована в значениях магнитной индукции.Компенса-
ция остаточного резистивного напряжения преобразователя Холла, при
отсутствии внешнего магнитного поля, осуществляется подачей на вход
индикатора нуля напряжения с резистора R (УСТ.НУЛЯ).
5.2. Схема электрическая принципиальная
Схема электрическая принципиальная прибора приведена в прило-
жении 2,
Выходное напряжение генератора У1 создает в первичной обмотке
- 12 -
трансформатора ток, протекающий через резисторыRI2, EI3. Создавае-
мое на резисторе PI3 опорное напряжение поступает на "Вход I" дели-
теля У5. Величина этого напряжения подбирается при регулировке при-
бора резисторами КАЛИБРОВКА. Переключение резисторов КАЛИБРОВКА
происходит автоматически при смене зондов.
Токовая цепь преобразователя Холла, расположенного взонде У2
(УЗ), питается от вторичной обмотки трансформатора Тр! через симме-
трирующие резистора К5, Ё6. Выходная цепь преобразователя Холла че-
рез контакты 5-6 разъема ПИ подключена на "Вход Iя усилителя У4.
Компенсация остаточного резистивного напряжения преобразователя Хол-
ла осуществляется подачей на "Вход 3" усилителя У4 компенсирующего
напряжения, снимаемого с движка переменного резистора R2 (УСТ.НУЛЯ).
Точная устаяонка фазн компенсирующего напряжения производится под-
бором конденсаторов CI-C4.
Индикация равновесия сравниваемых напряжений производится по
стрелочному индикатору ИП, подключенному к фазовому детектору уси-
лителя У4. Возникающее в момент измерения напряжение Холла компен-
сируется подачей яа "Вход 2" усилителя У4 противофазного напряжения
с делителя У5. Изменение фазы выходного напряжения преобразователя
Холла осуществляется переключением тумблера ПОЛЯРНОСТЬ отводов вто-
ричной обмотки трансформатора.
Нелинейность характеристики преобразователя Холла от величины
магнитной индукции учитывается подачей на "Вход 2" делителя У5 кор-
ректирующего напряжения с резистора KL4 (КОРРЕКЦИЯ, Т), шкала кото-
рого отградуирована в единицах магнитной индукции. Подключение де-
лителй к резистору BI4 производится при положениях "О" и ”1" шкалы
первой декады отсчетного устройства ОТСЧЕТ ИНДУКЦИИ, Т, т.е. при
измерении индукции более 0,1 Тл. Резистор EI2 позволяет устанавли-
вать необходимый рабочий угол шкалы КОРРЕКЦИЯ, Т независимо от ве-
личины нелинейности преобразователя Холла.
5.2.1. Генератор (приложения 3,4)
Схема генератора содержит усилитель, состояний из трех каска-
дов (П, Т2, ТЗ), охваченных положительной обратной связью через Г-
обраэный четырехполюсник (ЕЗ, Ct, 02, Е2) и отрицательной обра-
тной связью через термистор И&й'/О.бА (й.1). При соответствующем
выборе элементов схемы, стабильность частоты такого генератора оп-
ределяется только температурными коэффициентами сопротивлений и ко-
нденсаторов Г-обраэного четырехполюсника.
Термистор обеспечивает достаточную стабилизацию амплитуды вы-
ходного напряжения.
- 13 -
Для обеспечения необходимого рабочего тока через преобразова-
тель Холла следует на сопротивлении нагрузки около 1,2 кОм обеспе-
чить напряжение от 8 В до 9 В, Для этой цели имеется усилитель на-
пряжения (Т4) и эмиттерные повторители (К, Тб, Т7) для получения
заданной мощности.
Усилитель обеспечивает выходное напряжение порядка 10 В на на-
грузке сопротивлением I кОм.
Использование транзисторов различных типов проводимости упро-
щает схему и позволяет обойтись без выходного трансформатора.
Генератор конструктивно выполнен на отдельной плате.
5.2.2. Делитель (приложения 5,6)
Делитель является функционально законченным узлом, Конструктив-
но выполнен на отдельном шасси, на котором размещены переключатели
со шкалами и печатная плата с резисторами.
При установке делителя на переднюю панель прибора шкалы дели-
теля образуют отсчетное устройство ОТСЧЕТ ИНДУКЦИИ, Т.
I декада отсчетного устройства выполняет следующие функции:
переключает поддиапазоны измерения прибора (положения "0,0","О, ” и
"I, ")путем изменения коэффициента передачи входного напряжения (схе-
ма переключения резисторов BI-R5 показана на рис.5.4);переводит при-
бор в режим, необходимый для установки нуля (положение ”) пу-
тем заземления входа делителя напряжения; закорачивает выводы стре-
лочного индикатора для защити его от механических перегрузок (поло-
жение "/N").
Схема переключения резисторов в
переключателе поддиапазонов
Рис.5.4
- 14 -
Вторая, третья и четвертая декады отсчетного устройства пред-
ставляют собой трехдекадннй делитель напряжения, собранный по по-
тенциометрической схеме.
Упрощенная электрическая принципиальная схема трехдекадного
делителя напряжения приведена на рис.5.5,
Первая и вторая декады трехдекадного делителя напряжения соде-
ржат 12 одинаковых резисторов сопротивлением по НО Ом. Третья де-
када - десять резисторов сопротивлением по 22 СМ. Трехдекадный де-
литель напряжения обеспечивает перекрытие единицы разряда каждой
предыдущей декады набором 10 знаков последующей декады.

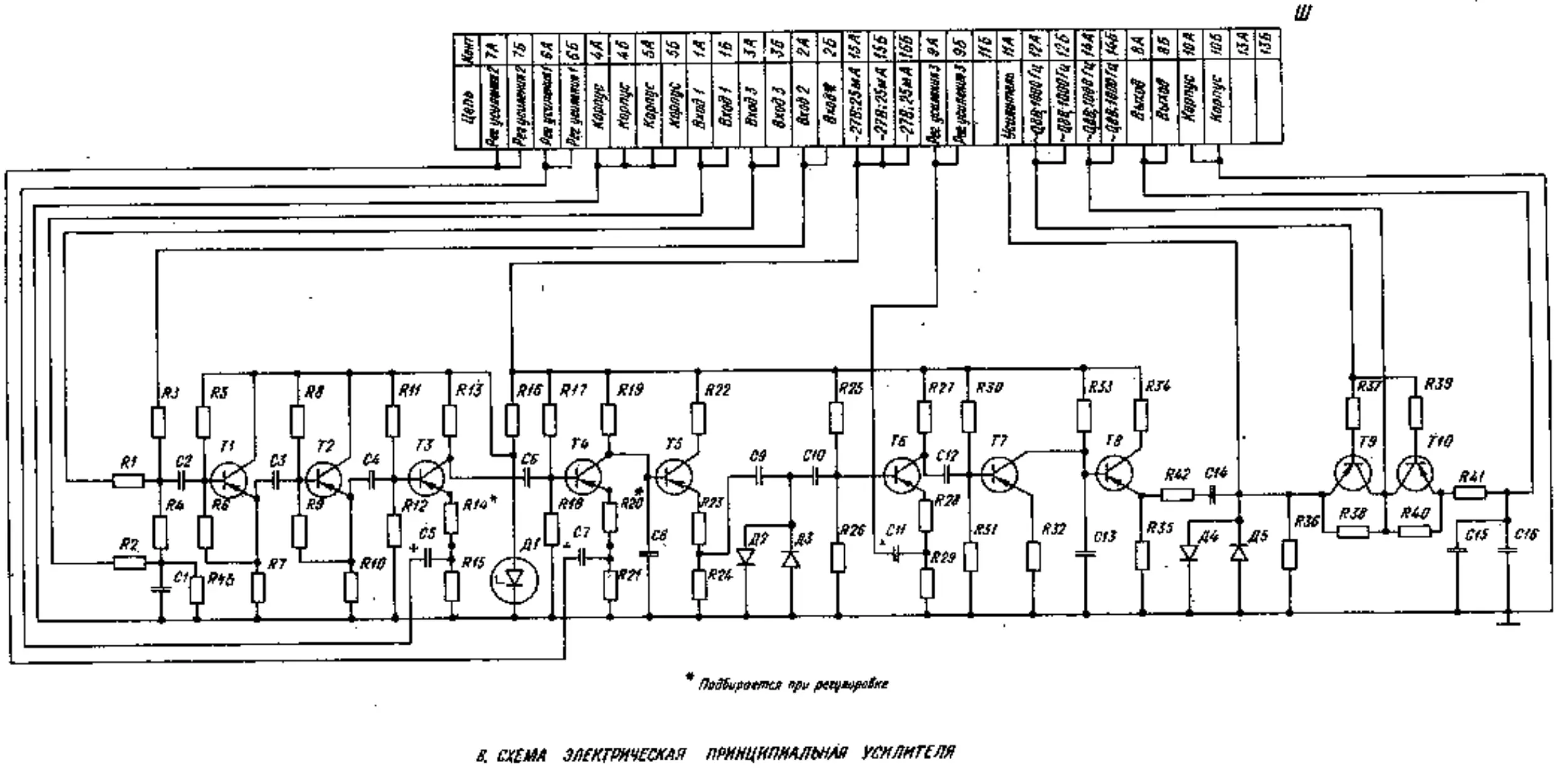

5.2.3. Усилитель (приложения 7,8)
Усилитель состоит из четырех усилительных каскадов (TI-T4) и
трех эмиттерных повторителей (Т5, Тб, Т8).
Напряжение с выхода усилителя поступает на вход синхронного де-
тектора (T9, TI0).
Синхронный детектор предназначен дня преобразования сигнала ча-
стотой 1000 Гц в сигнал постоянного тока. Величина напряжения сигна-
ла на выходе синхронного детектора определяется величиной входного
сигнала, а знак - фазой входного сигнала. С выхода синхронного дете-
ктора сигнал поступает на стрелочный индикатор.
Изменение чувствительности усилителя осуществляется изменением
обратной связи по току в каскадах (ТЗ, Т4) путем отключения (подклю-
- 15 -
чения) конденсаторов С5, С7 тумблером ИНДИКАТОР.
Усилитель конструктивно выполнен на отдельной плате.
5.2.4. Выпрямитель
Выпрямитель собран по мостовой схеме на диодах Д2 (приложение
2). Выпрямленное напряжение минус 50 В с фильтра KI5, С5 поступает
на плату генератора У1. Для питания усилителя индикатора У4 и счет-
чика времени наработки Э используется стабилизированное напряжение
минус 27 В. Стабилизация напряжения осуществляется стабилитроном Д1.
5.2.5. Зонд "№ и. зонд "С” (приложения 9-12)
Зонды "М" и "С” конструктивно состоят из трех основных частей:
зовдовой головки, ручки, кабеля.
Головка эовда состоит из пластмассового корпуса,на который при-
клеивается преобразователь Холла Э. Корпус заканчивается четырьмя
контактами и защищается от механических повреждений кожухом из ан-
тимагнитной латуни. На кожухе имеются отметки места расположения да-
тчика. Ручка зонда соединяет зондовую головку и кабель.
Кабель заканчивается разъемом Ш.
Зонд "М” имеет предохранительный чехол - обойму.
5.3. Конструкция
Измеритель магнитной индукций liil-S представляет собой настоль-
ный переносной прибор.
Основу каркаса составляет передняя и задняя рамы, скрепленные
между собой угольниками. Каркас закрыт- легкими алюминиевыми обшив-
ками. Обшивки имеют отверстия, обеспечивающие температурный режим
прибора.
На передней панели прибора размещены следующие органы управле-
ния: тумблер включения сети с подсветкой СЕТЬ; отсчетное устройство
ОТСЧЕТ ИВДУКЦИИ, Т; стрелочный индикатор; резисторы УСТ.НУЛЯ; тумб-
лер ИНДИКАТОР; тумблер ПОЛЯРНОСТЬ; ручка КОРРЕКЦИЯ,’ Т.
На задней стенке расположены: разъем ЗОНД, для подключения зон-
дов и "С"; предохранитель "0,5 А"; клемма защитного заземления
’’QL) электрохимический счетчик машинного времеш: ЗСЦ-2,5-27-1,
предназначенный доя определения суммарного времени наработки прибо-
ра при его эксплуатации.
Отсчет проработанного времени производится по делению шкалы,
против которого находится мениск левого столбика ртути. При суммар-
ном времени наработки (2300-2400) ч необходимо изменить направление
отсчета гут»" изменения полярности питания счетчика.
-16 -
Показание счетчика машинного времени при установке его в прибор
изготовителем и при эксплуатации должны заноситься в формуляр.
6. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
Перед началом эксплуатации прибора следует проверять:сохранность
пломб; комплектность согласно табл.4.1; отсутствие видимых мятаии-
ческих повреждений; наличие и прочность крепления органов упранляния
и коммутации, четкость фиксации их положений, плавность вращения ру-
чек органов настройки, наличие предохранителей;правильность установ-
ки стрелки встроенного индикатора против нулевой отметки шкалы.
Цри эксплуатации вентиляционные отверстия на корпусе не должны
закрываться посторонними предметами.
До включения прибора необходимо ознакомиться с разделами 7,8 на-
стоящего технического описания. Ознакомиться с формуляром и в даль-
нейшем выполнять его требования. Сделать отметку в формуляре о нача-
ле эксплуатации и записать показания счетчика машинного времени.
При работе с зондом "С" при температуре, близкой к минус ЗО°С,
рекомендуется соленоид, пале которого предполагается контролировать,
включать одновременно с включением прибора. Это облегчает условия
работы зонда прибора, так как температура внутри соленоида повышает-
ся за счет его самопрогрева.
7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
7.1. При работе с прибором необходимо соблюдать действупцие
правила по технике безопасности цри работе с электроустановками,
7.2. По электробезопасности прибор выполнен пс классу защиты ОБ
7.3. Перед включением в сеть необходимо надежно заземлить кор-
пус прибора через зажим защитного заземления " @ ". Присоединение
зажима защитного заземления к заземляющей шине долхво производиться
до других присоединений, а отсоединение - после всех отсоединений.
7.4. Включение прибора для регулировки и ремонта со снятыми сте-
нками разрешается только лицам, прошедшим соотввтствукщий ииструктах
7.5. При ремонте прибора не допускать соприкосновения с токоне-
сущими здемеятя*™, т.н. в приборе имеется переменное напряжение 242В
среднеквадратичесиого значения на первичной обмотке силового транс-
форматора и постоянное напряжение IOOB на конденсаторе фильтра С6.
- 17 -
Все остальные напряжения, питающие схему прибора, опасности дан опе-
ратора не представляют.
7.6. Ремонтировать прибор могут лица, имеющие допуск к работе о
напряжением до 1000 В.
8. ПОДГОТОВКА К РАВОТВ
8.1. Перед началом работы следует внимательно изучить техни-
ческое описание и инструкцию по эксплуатации, а также ознакомиться
с расположением я назначением органов управления и контроля ва пе-
редней панели и задней стенке прибора.
8.2. Разместить прибор на рабочем месте, обеспечив удобство
работы и условия естественной вентиляции.
8.3. Проверить надежность заземления.
8.4. Подсоединить шнур питания к питающей сети. Тумблер СЕТЬ
должен находиться в выключенном состоянии.
8.5. В соответствии о объекта! измерения подключить к разъему
30ЕЩ зовд "М" или "С". При подключении к развалу зонда "М" следует
снять с него обойму.
9. ПОРЯДОК РАВИИ
9.1, Подготовка к проведению измерений
Если прибор внесен в помещение после пребывания при темпера-
туре ниже минус 30°С, то перед включением его необходимо выдержать
в нормальных условиях в течение 4 ч.
Установить тумблер СЕТЬ в положение ВКЕ.цри этом должна
загореться сигнальная лампочка. Прогреть прибор в течение 15 минут.
Шкалу первой декады отсчетного устройства ОТСЧЕТ ИНДУКЦИИ, Т
установить в положение " *О* ". Тумблер ПОЛЯРНОСТЬ установить в
положение "и ”. Тумблер ИНДИКАТОР установить в положение ТОЧНО.
Зонд расположить таким образом, чтобы преобразователь Холла был
максимально удален от источников магнитного поля. Резисторами УСТ.
НУДЯ - ГРУБО, ТОЧНО совместить стрелку индикатора с отметкой " 0 ".
Поместить зонд в магнитное поле, при этом стрелка индикатора
должна отклониться влево. Если стрелка индикатора отклонится впра-
во, зонд "М" следует повернуть на 180°, для зонда "С” тумблер ПО -
ЛЯРНОСТЬ следует перевести в положение " з ". Если для зонда " С "
потребовалось установить тумблер ПОЛЯРНОСТЬ в положение "s ", то
необходимо повторить операцию установки нуля.
- 18 -
9.2. Проведение измерений
Установить тумблер ИНДИКАТОР в положение ГРУБО,шкалу первой де-
када отсчетного устройства ОТСЧЕТ ИНДУКЦИИ, Т перевести в положение
ИО,ОН. Ручку КОРРЕКЦИЯ, Т поставить в крайнее левое положение.Помес-
тить зонд в магнитное поле. Головку зонда необходимо поместить в ма-
гнитное иоле таким образом, чтобы плоскость головки зонда с отметкой
" Q " ^нла перпендикулярна направлению вектора магнитного поля. При
помощи ручек ОТСЧЕТ ИНДУКЦИИ, Т добиться совмещения стрелки индикато-
ра с нулем путем постепенного увеличения (уменьшения) показаний шкал
отсчетного устройства.
Ручкой КОРРЕКЦИЯ, Т установить визир шкалы на риску, соответст-
вующую показанию отсчетного устройства. При помощи переключатлей ОТ-
СЧЕТ ИНДУКЦИИ, Т совместить стрелку индикатора с нулем. Тумблер ИН-
ДИКАТОР установить в положение ТОЧНО. При помощи переключателей ОТ-
СЧЕТ ИНДУКЦИИ, Т совместить стрелку индикатора с нулем.
Последовательно устанавливая визир шкалы КОРРЕКЦИЯ, Т на риску,
соответствующую показанию отсчетного устройства, и совмещая стрелку
индикатора с нулем при помощи переключателей ОТСЧЕТ ИНДУКЦИИ, Т, до-
биться совпадения показаний шкалы отсчетного устройства и шкалы КОР-
РЕКЦИЯ, Т. Как правило, достаточно двух, трех приближений.Затем снять
показание по отсчетному устройству ОТСЧЕТ ИНДУКЦИИ, Т.
9.3. Выбор положения зонда в магнитном поле
При использовании прибора необходимо иметь в виду, что правиль-
ный отсчет по прибору может быть сделан только тогда,когда плоскость
преобразователя Холла составляет о направлением вектора магнитной ин-
дукции угол 90°.
Отсчет ( Ьх) по прибору и истинное значение индукции в зазоре
Вх связаны следующим соотношением (9.1):
t>x - Вх • cos а., (9.1)
где л- угол между векторами магнитной индукции и нормалью к повер-
хности преобразователя.
Погрешность прибора $ , вызванная неверной установкой зонда в
магнитном поле, определяется по формуле (9,2):
У = . IOOSS = (I -сой а.) • 100Й. (9.2)
с Вх
Из этой формулы следует, что при углах о- , не превышающих 4°,
дополнительная погрешность прибора лежит в пределах +0,25$. При да-
льнейшем увеличении утла □£ дополнительная погрешность прибора быстро
- 19 -
возрастает и может значительно исказить результат измерения.
Цри многократных измерениях магнитных полей одинаковой конфи-
гурации необходимо изготовить специальные насадки на зонды прибора,
фиксируя их в зазоре магнитов.
В комплект прибора входа» универсальная насадка для зонда со-
леноидов, состоящая из трубки, втулки и 2-х конусов. Сборка насадки
производится в соответствии с рис.4.1. Насадка позволяет размещать
зонд точно по оси соленоидов, имеющих диаметры от 13 мм до 50 мм.
При работе с соленоидами большего диаметра к этой насадке не-
обходимо изготовить специальные переходные кольца, которые позволя-
ют закрепить ее в соленоиде любого диаметра при длине не больше
400 мм.
В комплект прибора насадка для зонда "И" не входит, т.к,вслед-
ствие большого разнообразия размеров и форм, применяемых в технике
постоянных магнитов, изготовить универсальную насадку для них не
представляется возможным.
Указанные насадки могут быть легко сконструированы при эксплу-
атации прибора с учетом реальных размеров проверяемых магнитов. От-
верстие для зонда ”М” в насадке должно иметь размер 3x8 мм.
Изготовление насадки рационально только при многократных изме-
рениях магнитных полей, Единичные измерения могут быть выполнены
описываемым ниже методом измерения.
9.4, Исследование топографии поля
Нередко при изучении полей магнитных систем бывает необходимо
приблизительно определить значение магнитной индукции в различных
точках пространства, окружающего исследуемую систему. Б этом случае
необходимо поместить зонд в заданную точку и измерить индукцию маг-
нитного поля по методике, описанной в разделе ПРОВЕДЕНИЕ ИЭЛЕРЕНИШ
Тумблер ИНДИКАТОР установить в положение ГРУБО и переключателям ОТ-
СЧЕТ ИНДУКЦИИ, Т совместить стрелку индикатора с нулем. Поворачивая
зонд "М", найти такое положение зонда, при котором стрелка индика-
тора максимально отклонится влево. Переключателями ОТСЧЕТ ИНДУКЦИИ,
Т совместить стрелку индикатора с нулем.
Тумблер ИНДИКАТОР установить в положение ТОЧНО и переключате-
лями ОТСЧГГ ИНДУКЦИИ, Т совместить стрелку индикаторе с нулем.Слег-
ка поворачивая зонд "М”, найти такое его положение, при котором
стрелка индикатора максимально отклонится влево.Переключателями 0Т-
СЧРУГ ИНДУКЦИИ, Т совместить стрелку индикатора с нулем и снять от-
счет по шкале ОТСШйТ ИНДУКЦИИ, Т.
- 20 - '
Аналогично может быть снято распределение поля зондом "С".Что-
бы найти декримальяое отклонение стрелки индикатора, необходимо по-
ворачивать зонд "С" относительно оси, перпендикулярной оси зонда.
Названия зонд "С" (зонд соленоидов) и зонд "М" (зонд магнитов)
условны,и в эксплуатации могут встречаться случаи, когда будет удоб-
но измерять поле рассеяния какого-либо магнита зондом "С" или, нао-
борот, после рассеяния соленоида зондом ”М". При этом необходимо
иметь в виду, что преобразователь Холла в зонде "С" расположен пер-
пендикулярно оси зонда.
Оцифровка делений, нанесенных на поверхности зонда "С, показы-
вает расстояние вдоль его оси до плоскости, в которой расположен пре-
образователь Холла.
В зонде "М" преобразователь Холла лежит в плоскости, параллель-
ной оси зонда, и положение его отмечено знаком "Q", нанесенным на
корпусе зонда. Чертежи расположения преобразователя Холла в зондах
"Ы" и "С"приведены в приложении.
Индукцию магнитного поля можно определить достаточно точно, ес-
ли частично ограничить возможность перемещения зонда в пространстве.
Например, для определения максимальной индукции поля в зазоре с по-
мощью зонда "М" установить эоцд в зазоре исследуемого магнита; между
полюсами магнита и зондом прибора установить прокладку, обеспечиваю-
щую параллельность плоскостей зонда и магнитного зазора; прокладки
должны быть изготовлены из немагнитного материала (картона, гетинак-
са, пластмассы, латуни, алюминия, текстолита).
Перемещая зонд в плоскости магнита, определить максимальное зж-
чение индукции по методике, изложенной выше. Наиболее точную картину
распределения ноля можно получить, если зонд "М" установить в коор-
динатное устройство и перемещать в магнитном поле, точно фиксируя
его положение.
Распределение поля в соленоиде может быть снято с помощью зонда
"С" и насадки.
9.5. Влияние размеров преобразователя Холла
на результат измерения
Индукцию магнитного поля, однородность которого в большом объе-
ме велика, можно измерять преобразователем Холла, имеющим значитель-
ные размеры. В неоднородном поле размеры преобразователя могут оказы-
вать влияние на результаты измерения.
Напряжение Холла пропорционально усредненному значению индукции
поля в пределах площади, ограниченной поверхностью преобразователя.
- 21 -
Преобразователи Холла, применяемые в приборе, имеют размеры
1,0 х 0,25 ми.Размеры преобразователя оказывают влияние на резуль-
таты измерения при неоднородностях поля больше 5$ на сантиметр,
т.н. в этом случае- индукция поля в различных точках преобразовате-
ли может различаться приблизительно на 0,5$.
Ю. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 10.I
Наименование неисправности, внешнее проявление и допол- нительные признаки Вероятная причина Метод устранения
I 2 3
I. При включении в сеть при- бор не работает и не за- горается .сигнальная лам- почка включения прибора Перегорел пре- дохранитель Проверить исправ- ность предохранителя и при необходимости заменить
2. Основная погрешность при- бора о зондами "М" и "С" в диапазоне (0,01-0,1) Тл удовлетворяет техническим требованиям, а в диапазо- не (0,1-1,6) Тл не удов- летворяет техническим тре- бованиям Сдвинута руч- ка КОРРЕКЦИЯ, Т Установить ось ре- зистора КОРРЕКЦИЯ, Т в крайнее левое положение и закре- пить ручку таким образом, чтобы ви- зир совпал с отме- тай "0,1"
3. Основная погрешность при- бора с зондом "М" во всем диапазоне не удовлетворя- ет, а с зондом "С” удов- летворяет техническим требованиям Повреждены или сдвинуты резис- тора Е7 и Е8 (калибровка АМ") Отрегулировать по- казание прибора с помощью резисторов Е7,В8.Если это не удается,заменить эти резистора
4. Основная погрешность при- бора с зондом "Сн во всем диапазоне не удовлетворя- ет, а с зондом "И" удов- летворяет техническим требованиям Повреждены или сдвинуты рези- стора В9, ЕГО ^калибровка Отрегулировать по- казания прибора с помощью резисторов 59, ЕЮ .Если не уда- ется, заменить эти резисторы
5. Не устанавливается нуль прибора Повреждены ре- зисторы "УСТ. НУЛЯ" Отключить зонд от прибора и измерить сопротивление меж- ду контактами 3-4 и 5-6 разъема зонда. Оно не должно пре- вышать (2-4) Ом
Обрыв в прово- дах зонда Проверить на обрыв црсвода
6. Основная погрешность при- бора с зондом "М" ("С") во всем диапазоне не удо- влетворяет п.3.2 и с помо- щью резисторов Е7, Е8, Неисправность в зонде "М" ("С") Заменить в зонде "М" ("С") зондовую головку и настроить прибор в соответст- вии с инструкцией
- 22 -
I 2 3
(Е9, RI0) отрегулировать не удается по регулировке,вхо- дящей в комплект документов для ре- ыонта.При градуи- ровке использовать заготовку шкалы, входящую в комплект поставки прибора
II. ПОВЕРКА ПРИБОРА
Настоящий раздел составлен в соответствии с требованиями
ГОСТ 8.303-76 "Тесламетры постоянных магнитных поле® в диапазоне
(0,01-2) Тл. Методы и средства поверки" и устанавливает методы и
средства поверки измерителей магнитной индукции UII-8.
Поверка параметров измерителей магнитной индукции производится
не реже одного раза в год.
II.I Операции и средства поверки
Технические характеристики образцовых и вспомогательных средств
поверки представлены в табл,II.I.
Таблица II.I
Наименование средств поверки Основные технические характеристики средств поверки Пределы Погреш- ив ме рения ность Рекоменду- емое средство поверки (тип) Приме- чание
Установка для повер- ки измерителей маг- нитной индукции (0,01-1,6)Тл 0,3$ У1П1-1/8 Удовле- творя- ет трэ-
Частотомер электрон* ко-счетныи 0,1-60 МГц *1,5.Ю"7 43-54 б омни- ям гос;т 8.: ЮЗ- 78
при проведении поверки должны производиться с перси;-: и и приго-
няться средства поверки, указанные в табл. II.2.
Таблица II.2
Их:ер пункта Наименование операции,про- водимых при поверке Поверяемые отметки Допускаемые значе- Средства ния погрешностей поверии
раздела поверки ow- №: Р°в ные
I 2 3 4 5 6
II.3.1 Внешний осмотр и проверка
раб отоспособности
II.3.2 Определение погрешности измерения магнитной инду- кции зонд "М".полярность ” N " I поддиапазон (0,0) 0,1 Тл +(I,5+ УШ-1/8
Вх-измеренное 43-54 значение магнит- ной индукции, Тл 1 to со 1
П поддиапазон <0, ) 0,1;0,2;0,3;0,4;0,5; 0,6;0,7;0,8;0,9;1,0Тл +1,5%
Ш поддиапазон (I. ) I,0;I,I;I,2;I,3;I,4; I,5;I,6 Тл +1,5%
аонд "С".полярность I поддиапазон (0,0) 0,01:0,011:0,012: 0,0l5;0,014;0,015; 0,0I6;0,017:0,018; 0,019;0,02:0,03;0,04; 0,05;0,06;0,07;0,08; 0,09;0,1 Тл +(1.5+ gi»
П ПОТТ цияпя зон (0, ) 0,1; 0,2 Тл +1,5%
0,3 Тл +2%
I 2 3 4 5 6
зонд "С",полярность " S "
I поддиапазон (0,0) 0,1 Тп +(1,5+
П поддиапазон (0, ) 0,1; 0,2 Тл +1,5%
0,3 Тл +2%
Примечания: I. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается
применять другие аналогичные меры и измерительные приборы, обеспечивающие измерение
соответствующих параметров с требуемой точностью.
2. Образцовые (вспомогательные) средства поверки должны быть исправны, поверены и
иметь свидетельства (отметки в формулярах или паспортах) о государственной или ве-
домственной поверке.
II.2. Условия поверки и подготовка к ней
При проведении операций поверки должны соблюдаться следующие условия: температура окружающей
средн 293К + 5К (20°С + 5°С); относительная влажность воздуха (65 + 15)%; атмосферное давление
100 кИа+4 кПа (750 мм рт.ст.+ЗО мм рт.ст.); напряжение источника питания 220 В + 4.4 В, частотой
50 Гц + 0,5 Гц.
Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в
разделе ПОДГОТОВКА К РАБОТЕ, а также: проверить комплектность прибора; соединить цроводом клемму
"СС? поверяемого прибора с шиной заземления; для выравнивания потенциалов корпусов поверяемого
прнЗора и всех участвующих в проведении поверки приборов соединить между собой соединенные с кор-
пусом клеммы всех приборов; подключить поверяемый прибор и КИА к сети переменного тока напряжением
220 В, частотой 50 Гц; включить поверяемый прибор и КИА и дать им црогреться в течение времени,ука-
занного в технических описаниях на них.
- 24 -
- 25 -
II.3. Проведение поверки
II.3.1. Внешний осмотр и проверка
работоспособности измерителя
При проведении внешнего осмотра должны быть проверены все требо-
вания раздела 6.
Приборы, имевшие дефекты, бракуются и направляются в ремонт.
Для проверки работоспособности присоединить к прибору зонд "М"
и включить прибор в сеть. Установить нуль прибора. Затем присоеди-
нить к прибору зонд "С" и вновь проверить нуль. Вели установить нуль
не удается, то это значит, что зонд или прибор неисправны и должны
быть направлены в ремонт.
II.3.2. Определение погрешности показаний
поверяемого прибора
Погрешность поверяемого прибора определяется сравнением его по-
казаний с показаниями установки УШ1-1/8. При определении погрешности
показаний поверяемого прибора порядок работн следующий.
Помещают зонд "М" (зонд "С") поверяемого прибора в межполюсный
зазор источника магнитной индукции установки УШ-1/8. Устанавливают
индукцию в межполюсном зазоре, соответствующую проверяемому показа-
нию поверяемого прибора. Измеряют индукции в межполюсном зазоре с
помощью установки УПП-1/8 и по разности показаний приборов определя-
ют погрешность поверяемого измерителя магнитной индукции Ш1-8.
Погрешность показаний приборов определяют для следующих значе-
ний магнитной индукции.
Зонд "М"
I поддиапазон (0,0) - 0,1 Тл,
полярность "я ";
П поддиапазон (0, ) - 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8;
0,9; 1,0 Тл,
полярность ’ I
Ш поддиапазон (I, ) - 1,0; 1,1; 1,2; 1,3; 1,4; 1,5; 1,6 Тл
полярность " Н ".
Зонд "С”
I поддиапазон (0,0) - 0,01; 0,011; 0,012; 0,013; 0,014; 0,015;
0,016; 0,017; 0,018; 0,019; 0,02; 0,03;
0,04; 0,05; 0,06; 0,07; 0,08; 0,09;0,1Тл,
полярность " н ";
I поддиапазон (0,0 ) - 0,1 Тл,
полярность "S ";
П поддиапазон (0, ) - 0,1; 0,2; 0,3 Тл
полярность "К
- 26 -
П поддиапазон (0, ) - ОД; 0,2; 0,3 Тл,
полярность "S'1,
Схема поверки прибора Ш1-8 приведена на рис.11.1.Пунктиром объе-
динены основные блоки, входящие в состав установки УШ-1/8.
Схема для определения погрешности показаний прибора
Рис.11Д
Межполюсный зазор электромагнита имеет рабочий участок вдоль
полюса с радиусом не менее 20 мм, в пределах которого изменение поля
не превышает 0,05% на I см от установленного значения.
Значение магнитной индукции определяется прибором, использующим
метод ядерного резонанса (ЯМР) - по значению частоты, при которой на-
блюдается сигнал ЯМР. Частота измеряется электронно-счетным частото-
мером 43-54. Величина магнитной индукции (BQ) вычисляется по формуле
(II.3):
Во = . Г, (II.3)
где Г - частота ЯИР,
- гиромагнитное отношение резонирующих ядер.
Напряжение сети питания контролируется вольтметром Д574.
При проведении поверочных работ необходимо соблюдать требования,
изложенные в разделе "Указания мер безопасности".
11.3 . Оформление результатов поверки
Сфсршение положительных результатов поверки должно производи-
ться одним из следующих способов: клеймением поверенных пр.чборон;вы-
дачей "свидетельства о поверке" -по установленной форме с увазшшсм
-27 -
в нем результатов поверки; записью результатов поверки в формуляре,
заверенной подписью поверителя и оттиском поверительного клейма.
Приборы, имеющие отрицательные результаты поверки, в обращение
не допускаются.
12. ПРАВИЛА ХРАНЕНИЯ
Приборы Ш1-8, поступающие на склад потребителя, должны храни-
ться в отапливаемом хранилище в упакованном или неупакованном виде
или в неотапливаемом хранилище - в упакованном виде.
Температура воздуха в отапливаемом хранилище от 5°С до 40°С,от-
носительная влажность воздуха до 80% при температуре 25°С.
Температура воздуха в неотапливаемом хранилище от минус 50°С
до плюс 50°С, относительная влажность воздуха до 95% при температу-
ре 30°С.
В помещении для хранения не должно быть пыли, паров кислот и
щелочей, вызывающих коррозию,
В случае длительного хранения приборы должны быть подвергнуты
консервации. Условия хранения должны соответствовать приведенным
выше. Консервация производится помещением прибора в укладочный
ящик с 0,3-0,4 кг силикагеля-осушителя. Силикагель-осушитель распре-
делить в 2-х - 3-х мешочках. Дальнейшая упаковка производится сог-
ласно п.13,1. Расконсервация прибора осуществляется снятием пленки
и удалением мешочков с силикагелем-осушителем.
После расконсервации прибор необходимо поверить в соответствии
с разделом II.
13. ТРАНСПОРТИРОВАНИЕ
13.I. Тара и упаковка
Для упаковки прибора при транспортировании используют укладоч-
ный ящик и транспортную тару.
Перед упаковкой прибора шкалу первой декады отсчетного устрой-
ства ОТСЧЕТ ИНДУКЦИИ, Т установить в положение на зонд "М"
одеть обойму.
Упаковку следует производить в помещении с относительной влаж-
ностью воздуха до 80% при температуре от 15°С до 35°С.
Упаковку прибора производить в следующей последовательности:
прибор, зонд "Н”, зонд "С", наседку, предохранители,лампу МН13,5 -
0,16, заготовки, шкал, эксплуатационную документацию и мвшочки с си-
- 28 -
ликагелем разместить по свободным местам в укладочном ящике;закрыть
укладочный ящик на замки и поместить в чехол из полиэтиленовой плен-
ки, из чехла откачать воздух, после чего чехол заварить; выстлать
транспортный ящик внутри влагонепроницаемой бумагой; укладочный ящик
поместить в транспортный ящик; внутреннее пространство транспортное
го ящика заполнить сухим амортизирующим материалом, обеспечивающим
сохранность прибора при транспортировании; поместить под крышку
транспортного ящика товаросопроводительную документации; окантовать
по краям ящик стальной лентой и опломбировать.
Размещение прибора и ЗИП в укладочном ящике приведено в прило-
жении 18. Маркировка и места расположения пломб на транспортном
ящике приведены в приложении 19.
13.2. Условия транспортирования
Транспортировать приборы, упакованные в соответствии с п.13.1,
разрешается всеми видами транспорта в транспортном ящике.
При транспортировании воздушным транспортом приборы должны раз-
мещаться в герметизированных отсеках.
Транспортирование допускается при температуре окружающего воз-
духа от минус 50°С до плюс 65°С в относительной влажности воздуха до
95% при температуре ЗО°С.
При транспортировании должна быть предусмотрена защита от пря-
мого воздействия атмосферных осадков, пыли. Не допускается кантова-
ние приборов. Должна быть исключена возможность смещения и соударе-
ния ящиков.
При необходимости транспортирования прибора вторичная упаковка
производится в соответствии с подразделом 13.I.
- 29 -
ПРИЛОЖЕНИЕ
I. ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
СХИМ ЭЛЕКТИИИЖСЙ ПРИНЦИПИАЛЬНОЙ ИЗМЕРИТЕЛЯ
МАГНИТНОЙ ИНДУКЦИИ Ш-8
Поз. обозна- Наименование чение Кол., шт. Поз. обозна- чение Наименование Кол. шт*
Резисторы ИП Мштаоампершедр M426I 50-0-50
И ППЗ-47- I вл.1,5 I
4,7к0мШ В1,В2,В4 Тумблер 13 3
Р2 1ШЗ-43-330 OmfIOS? I Ш Стабилитрон Д816Б I
E3.R4 ОМЛТ-О,25-1кО№;10£ 2 Д2 Диод Д237Б I
R5.E6 05—5-*1 Вт 3,9 + 5$ 2 ДР Дроссель да0-2,5-0,2
Е7 ПЭВР-10-220 Ом К# I I
ЕВ ППЗ-43-68 Ом + 10% I Л Лампа МЕПЗ,5-0,16 I
Е9 ПЭВР-10-220 Ом w I Пр 1^едса^анитадь I
ИО ППЗ-43-68 Ом £ ОД I Т₽1 Трансформатор совласупций СТТ-2Е > I
RI2 ПЛЗ—43—22 Ом + 10$ I Тр2 Траксфотматор Ж9Л27/220-50 I
ИЗ EI4 СП5-5-1 Вт 200 + ООД ШЗ-40-22 Ou + 10$ I I Л У2 Генератор Зонд "М" I I
RI5 ПЭВ-7,5-330 СМ ОД I УЗ Зонд "С" I
Н6 ПЭВ-7,5-1,3 кОм 5% I У4 Усилитель I
RI7 (ШТ-0,25-1к0меОД I У5 Делитель I
Ш1 Розетка
Конденсаторы 2РМ22Б IQHBI I
01х КТ-1-Н70-1500пФ^-3 I П12 Розетка
С2® КТ-1-Н70-4700п^а^-3 I Э ШМШ-1-31Г02-В Электрохимический I
СЗК КТ-1-Н70-6800пФ^^-3 I очетчзк машинного времени ЭСВ-2,5-27-1 т
КТ-1-Н70-10000пфН^-3 I
04
05 К50-20-100 В-100 МКФ I
06 К50-20-250 В-50 мкФ I
* Подбор (1500-10000) пФ
- 30 -
3. ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ ГЕНЕРАТОРА
Поз.
обозна-
чение
Наименование
Кал., Поз. Кал.,
епт. обозна- Наименование шт.
чение
Резистора
ЕГ ПММ-ТбкОпнО ,25? I
ОК’ЛТ-0,25-27 0ы+10% I
ЕЗ ЛТМН-1-15к0м+0,25? I
В4 ШЛТ-0,25-47кСШ10# I
В5 СШТ-0,25-4,7я0щ10? I
К СШТ-0,25-15и0щ10? I
В? ОМЛТ-О,25-240 0иь5? I
ИЗ ОМЛТ-0,25-510 Os»IO{S I
К9 СМЛТ-0,5-2,2к0!Щ;1С% I
НО 0ШТ-0,25-1к0щ1С$ I
RII Термиотор ТПМ2/0,5А I
Резисторы
ЁГ2 (ШТ-0,5-4,7к0м+5? I
КЕЗ (ШТ-0,25-100 Ow5# I
Ш3® ОМЛТ-О,25-390 CM+IQ# I
КГб®® ОМЛТ-0,25-4,ТкОьыТО? I
RI6* *4 ОМЛТ-О,25-100кСьЙ10? I
RT7.KI8 ОМЛТ-О, 25-1 ОкОцеПО? 2
RI9 ОМЛТ-О,25-1,ЭкСьнТО? I
Е20 ОМЛТ-О,25-180кОмь1С# I
E2I ОМЛТ-О, 25-ЗООкОщ!0? I
Е22 (ШТ-2-330 OmfIO# I
R23 ОШ-О,25-1Ок0щ10# I
К24*5 ОШТ-0,25-100к0^10? I
В25 СМЛТ-0,25-100к0иь1$ I
E26,R27 ОМЛТ-0,25-3,3K0tJl0% 2
R28,R29 (ШТ-0,25-100 2
* Подбор (0-100) См .
s Подбор (360-750) СМ
®® Подбор (2,2-6,8) кОм
*4 Подбор (82-180) кОм
565 Подбор (51-120) кем
Конденсаторы
01,02 СЗ С1МЗ-Б-а-Б-1000СН- 0,3? КТЗП-З-0,1+20? 2 I
04 K50-20-I6 В-5 мкФ I
С5 06 КМ-5б-М1500-2200пФ(- 10# К50-20-Е0С В-2 мкФ I I
СТ КЬО-20-25 В-2 мкФ I
08 К5с^2С^16 1^20 мкФ I
09,010 К73П-3-0.1+20# 2
СИ К42У-2-250-0,47+10# 1
Д1 Стабилитроны Д818А 1
да Д818Б 1
да Д816Г I
п-те Транзисторы 2I203A 6
17 П307В I
- 32 -
5. ШЕЕЧЕНЬ ЭЛЕМЕНТОВ
стам ЭЛЕКТРИЧЕСКОЙ ПРИНЩЮИАЛЬНОЙ ДЕЛИТЕЛЯ
Поз. обозна- чение Кол., Поз. . Наименование шт. обозна- Наименование чение Кол,, ШТ.
51 52 S3 54 55 56-521 522 Резисторы C5-6-I Вт 1,1 к+0,1% .C5-5-I Вт 2,2 К+ОД# C5-5-I Вт 130+0,2# С2-29В-0,125-5,76 0м+ 0,5%-1-А 05-5-1 Вт 1Д к+0,1% C5-5-I Вт ИО+ОДЙ C5-5-I Вт 16+2# Резисторы I 523-525 C5-5-I Вт П0+0,2% I 526 C5-5-I Вт 330+0,2# I 527-531 C5-5-I Вт 110+0,2# 532-541 C5-5-I Вт 22+2# Переключатели 1 BI ПГМ-5П4Н-Ш-2 16 В2,ВЗ ’П1М-11П2Н-У-2 1 В4 ШМ-111ИН-У-1 3 I 5 10 I 2 I
См.оборот вклейки на стр. 29. 7. ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ УСИЛИТЕЛЯ
Поз. обозна- чение Вод., Поз. Код., Наименование шт. обозна- Наименование шт. чение
И 52 53 54 55 56,57 58 59,510 511 512 ИЗ И4* 515 516 - 517 Резисторы ОМЛТ-О,25-1 MOwflO# I С2-29В-0,25-301 0м+ 0,5%-1+А ~ I ПТМН-1-270 КОМ+О,25% I ПТМН-1-30 кйщО.25% I СИИ-0,25-100 кСйЩ;10% 1 (ШТ-0,25-10 кОм+10% 2 (ШТ-0,25-100 к0м+10# I ОМЛТ-О, 25-10 bOM+IQ# 2 (ШТ-0,25-82 кОщГО# I ОМЛТ-О,25-5,6 к0м+10# I (ШТ-0,25-15 к0к+10# I (ШТ-0,25-82 Ом+5% I (ШТ-0,25-1 к0и+10# I (ШТ-0,25-2,2 ИОщПЙ I (ШТ-0,25-220 иОцьПЙ I Резисторы 518 (ШТ-0,25-10к0м+10# 519 ОМЛТ-О, 25-15к0м+10# 520?® ОМЛТ-О,25-120 0м+10# 521 ОМЛТ-О, 25-3, Зк0ц+1($ 522 ОМЛТ-О,25-510 0щ10# 523 СШТ-0,25-51 01щ5# 524 МТ-0,25-ICkOm+IO# 525 МТ-0,2&-68кОщТО% 526 ОШТ-0,25-5,6к0м+10# 527 0ШТ-0,25-I5KOM+IO# 528 ОМЛТ-О,25-150 CM+I0# 529 ОМЛТ-О, 25-lKCta+IO# 530 ОМЛТ-О,25-68к0й±10# 531 СМПТ-0,25-6,8K0M+IQ# 532 СШТ-0,25-3, Зк0м+10# 533 МТ-0,25-15Юн;10% I I I I I I I I I I I I I I I I
* Подбор (51-200) Ом
ж Подбор (51-220) Ом
- 34 -
Поз. обозна- Наименование чение Кол., шт. Поз. обозна- чение Кол., Наименование шт.
Резисторы Конденсаторы
Е34 (ШТ-0,25-510 О1»1(Й I С6 К73П-3-0,5±20# I
В35 0ШТ-0,25-10кОщ1($ I С7 К5О- 2O-I6B-20 мкФ I
ЕВ6 ОМИ Т-0,25-3 к0м>5$ I С8 КкЬ5б-Ш5ОО-ЗЗООпФь
В37 ОИДТ-О,25-680 OtthlO? I тда I
Е38 (ШТ-0,25-220кО>н-1$ I C9.CI0 K7ail-8-0,&t20j8 2
Р39 (ШТ-0,25-680 OwZlOJo I СИ K50-20-I6B-20 мкФ I
540 ОШТ-0,25-220к0»1$ I CI2 K73n-3-0,5f20j6 I
P4I 0МЛТ-0,25-4,7к0»»1$ I CI3 КМ-5б-4П500-ЗЗОипФ»- тда “
В42 OMIT-/), 25-Ih0mjI0(C I CI4-CI6 К73П-3-0,5±20% 3
843 С2-29В-0,25-301 См + 0,5%-1-А I да Стабилитрон Д814Б I
Конденсаторы да,да Диод дад 2
CI КМ-56-Я90-0,015^Й? 1 Д4.Д5 Диод Д22О 2
тмв Транзистор П27А 3
С2,СЗ КТЗП-З-0,1+20? 2 T4-TI0 Транзистор 2Т203А 7
С4 К73Е-3-0,5±2С% I Ш Вилка ГИИ-ЗШУ2 I
05 K50-20-I6B-20 мкФ I
9. ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
СХЕМЫ ЭЛЕКТРИЧЕСКОЙ
ПРИНЦИПИАЛЬНОЙ ЗОНДА "М"
10. СХЕМА ЭЛЕКТРИЧЕСКАЯ
ПРИНЦИПИАЛЬНАЯ ЗОНДА "М“
Поз.
обозна-
чение
Наименование
Кол.,
шт.
Резистор
Е1Я (ШТ-0,25-68 Ом + 5$ I
Ш Вилка 2И.Й2КПН1С1НВ1 I
Э Преобразователь Холла I
Кг** Резистор С2-29В-0,<5-
10 См+1«-1,0-5
* Подбор 47-100 Ом
* * Подбор 0-1,6? кОм
Устанавливается при
необходимости.
- 35 -
II. ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
СХЕМЫ ЭЛЕКТРИЧЕСКОЙ
ПРИНЦИПИАЛЫЮЙ ВОДНА "С" •
Поз. Кол.,
обозна- Наименование шт.
чение
Ш Вилка 2РМ22НПН10МВ1 I
Э Преобразователь Холла I
RI* Резистор С2-29В-0,25-
ТО Ом + 1%-1,О-В I
* Подбор 0-1,87 кОм
12. СХЕМА ЭЛЕКТРИЧЕСКАЯ
ПРИНЦИПИАЛЬНАЯ ЗОНДА "С
13. ЭЛЕКТРИЧЕСКИЕ РЕКИ№ УСИЛИТЕЛЯ, ВЫПРЯМИТЕЛЯ, ГЕНЕРАТОРА Электрический режим усилителя
Поа. обозна- чение Тип трав зистора Пределы напряжений на выводах, В
Коллектор Эмиттер База
Постоянное (- .) Постоянное (-) Постоянное (-)
TI П27А 7,0 - 11,0 4,5 - 8,0 4,5 - 8,2
Т2 П27А 7,0 - 11,0 4,5 - 7,0 4,5 - 7,0
ТЗ П27А 2,5 - 5,0 0,3 - 0,55 0,3 - 0,7
Т4 2Т203А 18,0- 25 0,3 - 1,0 0,8 - 1,3
Т5 2Т203А 21,0- 32,0 18,0-27,0 18,0- 28,0
Тб 2Т203А 8,0 - 13,0 1,0 - 1,5 1,5-2,3
Т7 2Т203А 15,0-23 1,2 - 2,3 1,8 - 2,7
Т8 2Т203А 21,0-32 14,5-23 15,0-23
Примечание. Измерения производились вольтметром типа B7-I5 относите- льно корпуса при установленном нуле прибора. Электрический режим выпрямителя
Позиционное обозначение Напряжение, В Пульсации, В
05 -(50 - 58) не более 0,050
С6 -(80 - 98) . не более 5,0
Примечание. Напряжения постоянного тока измерены вольтметром типа
B7-I5, напряжения пульсаций измерены вольтметром типа
Электрический режим генератора
Поз. обозна- чение Тип тваи- Пределы напряжений на выводах, В
зистора Коллектор Эмиттер База
Постоянное С-) Переменное Постоянное (-) Переменное Постоянное( -) Переменное
TI 2Т203А 3,0-6,5 0,25-0,55 0,55-0,85 0,7-1,4 I,1-1,7 0,7-1,4
Т2 2Т203А 32,0-48,0 0,02-0,1 3-5 0,25-0,55 3,0-6,5 0,25-0,55
ТЗ 2Т203А 9,0-20,0 2-5,0 2,4-4,0 0,2-0,45 3,0-5,0 0,25-0,55
Т4 2Т2ОЗА 22,0-34,0 6,5-12 3,5-5,5 1,1-2,0 3,8-6,5 1,2-2
Тб 2Т2ОЗА 45,0-60,0 0-0,16 15,0-37,0 6,5-12,0 23 -37,5 6,5-12
Тб 2Т2ОЗА 31,0-47,0 0,02-0,6 12,0-22,0 6,0-12,0 14,0-21,5 6,5-12
Т7 Л307В 0 0 14,5-22,0 6,0-12,0 14,0-21,5 6,5-12
Примечания: I. Все напряжения измерены относительно корпуса.
2. Напряжения постоянного тока измерены вольтметром типа B7-I5, напряжения переменного
тока измерены вольтметром типа B3-4I.
14. НАМОТОЧНЫЕ ДАННЫЕ ТРАНСФОРМАТОРА СТТ-25 1 со
Номер Наимено- Диаметр Марка Число Число Число Изоляция Матери- Сопротив- Магнитопровод:
оо- вание провода, про- ВИТ- витков слоев между ал вы- ление, им
мотки обмоток мм вода ков в слое обмотками водов
I Первичная 0,27 ПЭЛШО 400 200 2 3 слоя МНТП 8+1,2 79НМ, лента 01x20
пленки Ф-4 0,12
Л Экранная 0,16 ПЭВ-2 245 245 1 2 слоя МНТП 2
пленки Ф-4 0,12 ... !
Hi Вторичная 0,5 ПЭВ-2 40x2 80 I -"- МНТП 3 g -j I 4
0,2
1У Вторичная 0,16 ПЭВ-2 50 50 II слой МЛТП 4,2+0,7 i s i F
ЛИМ-105 0,12 i l с LJ
0,1
8 /И 5 I#
u
- 37 -
15. ПЛАНЫ РАЗМЕЩЕНИЯ ОСНОВНЫХ ЗЖКЖНЕСКИХ ЭЛЕЖНТОВ
Прибор Ш1-8 (вид сверху)
- 38 -
Генератор
Делитель
I | яд | | вг ~| | bi |
J7
SildA
Усилитель
- 39 -
Зонд "М"
Зонд "С"
- 40 -
16. ЗОНДОВАЯ ГОЛОВКА "М"
МЫ
Z
мм
Датчик
Схема злеатричесная
I Знак № показывает
песте расположения
датчика
2. Нумерация контактов
обозначена циоИм. кон-
такт Мйлшдаий; J4»™-
такты^С Холла, !-2кон-
тантт-питание датчика.
17. ЗОНДОВАЯ ГОЛОВКА "С"
Схема мектваческая
I Знак 02,6 показывает место расположения
ОотНика
2 Нумерация ханта/гтоб обозначена условно,
контакт Н1 длинней
3,4 коя,пакта -ЭДС ХШЗ, 1-2 контокты-
питоние датчике
- 41 -
18. РАСПОЛОЖЕНИЕ ПРИБОРА И ЗИП В УКЛАДОЧНОМ ЯЩИКЕ
lUMiwatee описание, конус
опись комплекта наседки
укладка, формуляр
19. ТРАНОПаРТИаЙ ящик, маркировка и места наложения пломб
/
Примечание. Маркировка производится в соответствии с IWT 14193-77.
КАРТОЧКА ОТЗЫВА ПОТРЕБИТЕЛЯ
I* Тип прибора..........................................
2. Номер прибора......................................
3. Дата выпуска.......................................
4. Получатель и дата получения прибора................
5. В каком состоянии прибор поступил к Вам: были ли за-
мечены какие-либо дефекты по причине некачественной
упаковки или изготовления..............................
6. Когда и какой ремонт или регулировку потребовалось
произвадить за время работы прибора....................
7. Какие элементы приходилось заменять................
8. Результаты проверки технических характеристик прибо-
ра и соответствие их паспортным данным.................
9. Предъявлялись ли рекламации поставщику (указать но -
мер и дату предъявления)...............................
10. Сколько времени прибор работал до первого отказа ( в
часах).................................................
II. Насколько удобно работать с прибором в условиях Ва -
шего предприятия.......................................
12. Ваши пожелания о направлении дальнейшего совершенст-
вования (модернизации) прибора.........................
13. Сколько времени прибор наработал (суммарное время в
часах) с момента его получения до заполнения кар-
точки отзыва...........................................
Подпись
