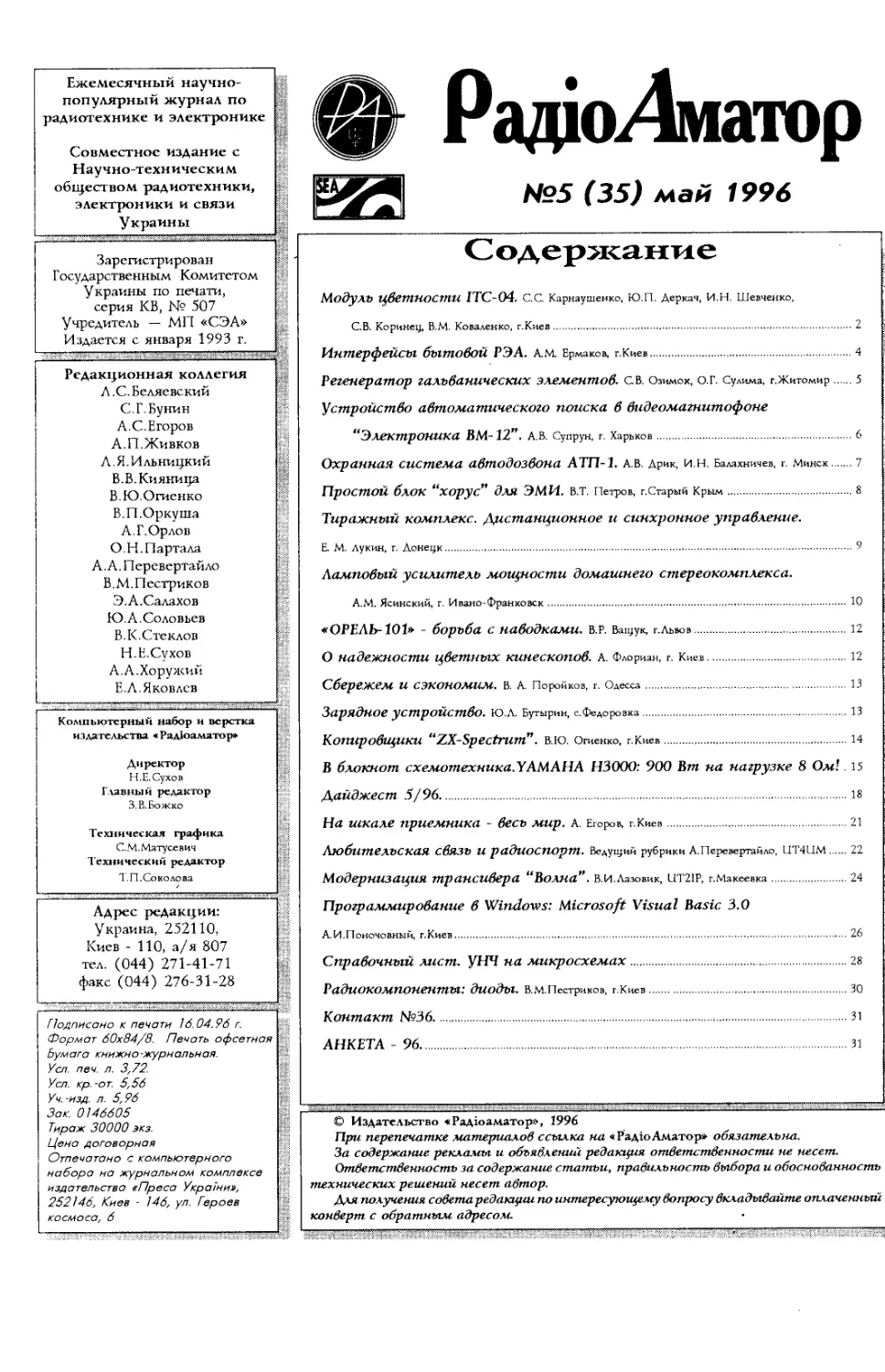

Автор: Божко З.В.
Теги: электроника радиотехника связь научно-популярный журнал издательство радіоаматор журнал радиоаматор
Год: 1996
Текст
Ежемесячный научно-
популярный журнал по
радиотехнике и электронике
Совместное издание с
Научно-техническим
обществом радиотехники,
электроники и связи
Украины
РадюДматор
№5 (35) май 1996
Зарегистрирован
Государственным Комитетом
Украины по печати,
серия КВ, № 507
Учредитель — МП «СЭА»
Издается с января 1993 г.
Редакционная коллегия
Л .С. Беляевский
С. Г. Бунин
А. С. Егоров
А. П.Живков
Л. Я. Ильницкий
В.В.Киянигра
В.Ю.Огиенко
В.П.Оркуша
А.Г.Орлов
О.Н.Партала
А. А, Перевертайло
В.М.Пестриков
Э.А.Салахов
Ю.А.Соловьев
В.К.Стеклов
Н.Е.Сухов
А.А.Хоружий
Е.Л. Яковлев
Компьютерный набор и верстка
издательства «Радюаматор»
Директор
Н.Е. Сухо в
Главный редактор
3.В. Божко
Техническая графика
С.М.Матусевич
Технический редактор
Т.П.Соколова
Адрес редакции:
Украина, 252110,
Киев - 110, а/я 807
тел. (044) 271-41-71
факс (044) 276-31-28
Подписано к печати 16.04.96 г.
Формат 60x84/8. Печать офсетная
Бумага книжно-журнальная.
Усл. печ. л. 3,72.
Уел. кр.-от. 5,56
Уч.-изд. л. 5,96
Зак. 0146605
Тираж 30000 экз.
Цена договорная
Отпечатано с компьютерного
набора на журнальном комплексе
издательства «Преса УкраИни»,
252146, Киев - 146, ул. Героев
космоса, 6
Содержание
Модуль цветности ITC-04. С.С. Карнаушенко, Ю.П. Деркач, И.Н. Шевченко,
С.В. Коринец, В.М. Коваленко, г.Киев.....................2
Интерфейсы, бытовой РЭА. AM. Ермаков, г.Киев................4
Регенератор гальванических элементов. СВ. Озимок, ОТ. Сулима, г.Житомир . 5
Устройство автоматического поиска в видеомагнитофоне
“Электроника ВЛ4- 12”. А.В. Супрун, г. Харьков ......... 6
Охранная система автодозвона АТП-1. А.В. Дрик, И.Н. Балахничев, г. Минск.7
Простой блок “хорус” для ЭМИ. В.Т. Петров, г.Старый Крым.....8
Тиражный комплекс. Дистанционное и синхронное управление.
Е. М. Лукин, г. Донецк......................................9
Ламповый усилитель мощности домашнего стереокомплекса.
А.М. Ясинский, г. Ивано-Франковск......................... 10
«ОРЕЛЬ-101» - борьба с наводками. В.Р. Ващук, г.Львов........... 12
О надежности цветных кинескопов. А. Флориан, г. Киев...... 12
Сбережем U сэкономим. В. А. Поройков, г. Одесса .......... 13
Зарядное устройство. Ю.Л. Бутырин, с.Федоровка............ 13
Копировщики “ZX-Spectrum". В.Ю. Огиенко, г.Киев........... 14
В блокнот схемотехника.^АМАНА НЗООО: 900 Вт на нагрузке 8 Ом!. 15
Дайджест 5/96..............................................18
На шкале приемника - весь мир. А. Егоров, г.Киев ......... 21
Аюбительская связь и радиоспорт. Ведущий рубрики А.Перевертайло, UT4LIM. 22
Модернизация трансивера “Волна”. в.и.Лазовик, LIT2IP, г.Макеевка.24
Программирование в Windows: Microsoft Visual Basic 3.0
А.И.Поночовный, г.Киев.....................................26
Справочный лист. УНЧ на микросхемах........................28
Радиокомпоненты: диоды. В.М.Пестриков, г.Киев..............30
Контакт №36................................................31
АНКЕТА - 96................................................31
© Издательство «Радюаматор», 1996
При перепечатке материалов ссылка на «РадюАматор» обязательна.
За содержание рекламы и объявлений редакция ответственности не несет.
Ответственность за содержание статьи, правильность выбора и обоснованность
технических решений несет автор.
Для получения совета редакции по интересующему вопросу вкладывайте оплаченный
конверт с обратным адресом.
МОДУЛЬ ЦВЕТНОСТИ ПС-04
С.С.Карнаушенко. Ю.П.Деркач, И.Н.Шевченко, С.В.Коринец, В.М.Коваленко, 1.Киев
(Продолжение. Начало см. «РА» N&4/96, с.2-3)
Краткое описание работы микросхем
Мупьтистандартный декодер сигналов цветности УР5784ХП01
представляет собой интегральную микросхему, выполненную по бипо-
лярной эпитаксиально-планарной технологии с изоляцией р-n перехо-
дом. Структурная схема микросхемы изображена на рис 2. После вход-
ного фильтра сигнал цветности на поднесущей попадает на вход управ-
ляемого усилителя поднесущей цвета (вывод 12 микросхемы). Усиленный
сигнал поднесущей цвета поступает на демодулятор ПАЛ/СЕКАМ/НТСЦ,
на частотный дискриминатор СЕКАМ, на идентификатор системы и че-
рез систему управления цветовым тоном НТСЦ - на систему ФАПЧ и
генератор цветовом поднесущей ПАЛ/НТСЦ
В случае работы в системе ПАЛ система управления отключает час-
тотный дискриминатор СЕКАМ, демодулятор СЕКАМ, корректор предыс-
кажений СЕКАМ и управление цветовым тоном НТСЦ. Таким образом,
получается стандартный канал обработки сигнала ПАЛ. Фаза генера-
тора цветовой поднесущей привязывается с помощью системы ФАПЧ к
фазе 'вспышки* поднесущей цвета и в демодуляторах ПАЛ происходит
выделение цветоразностных сигналов, которые через каскад привязки
уровня черного (привязка уровня черного происходит только в режиме
СЕКАМ), выключатель цвета и буферный усилитель поступают на выходы
цветоразностных сигналов (выводы 2 и 24). Выключатель цвета отключа-
ет выходы буферных усилителей на время перебора систем и выбора
стандартов для предотвращения цветовых помех. Регулировка декодера
в режиме ПАЛ заключается в настройке кварцевого генератора на
частоту поднесущей по нулевым биениям. Для этого вывод 14 микросхе-
мы замыкается на 'землю* и триммером, включенным последовательно
с кварцевым резонатором, производится настройка. Нулевые биения
наблюдают на выводах 1 и 3 микросхемы. После настройки отключают
вывод 14 от 'земли* и система ФАПЧ синхронизирует частоту и фазу
колебаний генератора цветовой поднесущей с частотой и фазой 'вотыш-
ки* входного сигнала.
В режиме НТСЦ микросхема работает анхзлогично режиму ПАЛ, но
трип’ер Н/2 выключен и опорным сигналом, вырабатываемым генерато-
ром и системой ФАПЧ, вместо красного, меняющего фазу но 180 гра-
дусов от строки к строке, становится синим с нулевой фазой, кроме
того, включается система управления цветовым тоном. Выбор кварцево-
го резонатора для генератора цветовой поднесущей происходит авто-
матически с помощью системы перебора стандартов.
В режиме СЕКАМ выключаются ФАПЧ, генератор цветовой поднесу-
щей и демодуляторы ПАЛ/НТСЦ и включаются частотный дискримина-
тор СЕКАМ, демодуляторы СЕКАМ, каскад привязки уровня черного и
корректор предыскажений СЕКАМ. Сигнал СЕКАМ демодул и руется с
помощью внешнего одиночного контуро, являющегося одновременно
опорным контуром поднесущей частотного дискриминоторо СЕКАМ для
идентификатора систем, и СЕКАМ-демодуляторо цветоразностных сиг-
налов, В демодулятор СЕКАМ вводится искусственный уровень черного,
к которому подстраивается (путем регулировки частоты настройки и
добротности внешнего контура) уровень постоянной составляющей де-
модулированных цветоразностных сигнхзлов. В процессе регулировки
настройку контура контролируют по сигналам на управляющих выводах
корректора предыскажений СЕКАМ (выв. 1 и 3 микросхемы), а после
включения буферного усилителя - на выводах 2 и 24 .микросхемы.
Для переключения внешних цепей при изменении сгондарто на выво-
ды 22 (НТСЦ-3.58) и 23 (СЕКАЛИ) микросхемы подаются уровни +6 В (при
МУЛЬТИСТАНДАРТНЫЙ ДЕКОДЕР ЦВЕТНОСТИ
УР5784ХП01
22r>F 22nF г Ома
7.2MHz 8.8MHz
2
РадюАматор 5/96
( с -автоматическим балансом темноЬых
ВИДЕОПРОЦЕССОР УР1100ХА02
токов кинескопа и регулировкой пикового и среднего токов иучей I
55С
Реги/«ироЬко
УооЬвнь
оЬтобо/юмсо
среднего
пикоЬого
(0-2 В1
( <0.78)
Яркостной Ьход
опозмонии стандарта) и О В (в противном случае). В режиме сканирова-
ния (опроса стандартов) эти напряжения изменяются от 0 до +2,5 В.
Видеопроцессор УР1100ХА02 представляет собой интетрольную
микросхему, выполненную по биполярной эпитаксиально-планарной
технологии с изоляцией р-п переходом. Структурная схема показана на
рисЗ.
Работа узлов видеопроцессора синхронизируется трехуровневым
синхроимпульсом (SSC), который поступает на вывод 5 микросхемы и
далее через детектор синхроимпульса на внутренний тактовый процес-
сор, вырабатывающий все необходимые синхронизирующие сигналы.
Цветоразностные сигналы -(R-Y) и -(B-Y) подаются на выводы 20 и 22.
Далее через соответствующие каскады привязки и регулируемые усили-
тели эти сигналы поступают на матрицу преобразования цветоразност-
ных сигналов в сигналы RGB. На эту же матрицу с вывода 6 микросхемы
через свой каскад привязки подается яркостной сигнал (Y), необходимый
для выполнения преобразования Регулировка насыщенности произво-
дится за счет изменения коэффициента передачи регулируемых усилите-
лей цветоразностных сигналов путем изменения управляющего напря-
жения на выводе 1 в интервале от +1,2 до +3 В.
Сформированные матрицей сигналы RGB через привязки RGB и се-
лектор дополнительных входов поступают но регулируемый усилитель
RGB, в котором производится регулировка яркости и контрастности.
Селектор дополнительных входов позволяет подавать на регулируе-
мый усилитель внешние сигналы RGB с выводов 10, 12 и 14 микросхемы.
В этот режим он включается путем подачи напряжения более +1 В (но
не выше напряжения питания микросхемы!) на вывод 7 или же путем
подачи напряжения в пределах от 0 до +0,7 В на вывод 1 (регулировка
насыщенности).
Регулировка яркости производится изменением напряжения на выво-
де 9 от 0 до +2 В, а регулировка контрастности - изменением напряже-
ния на выводе 4 микросхемы в диапазоне от +2 до +4 В. С выхода
регулируемого усилителя RGB сигналы основных цветов через систему
овтобаланоа черного и выходные усилители поступают на выводы 11,
13 и 15 микросхемы.
Система автобаланса черного (АБЧ) работает следующим образом.
В начале каждого полукадра используются три строки для определения
токов лучей (соответственно R,G и В) при подаче на входы видеоусили-
телей сигналов, вырабатываемых системой АБЧ. Информация о токах
лучей во время этих тестовых строк поступает с датчиков токов лучей
видеоусилителей на вывод 16 микросхемы и далее через компаратор
АБЧ на систему подстройки АБЧ, которая компенсирует разброс токов
лучей. Имформация о необходимой подстройке баланса черного запо-
минается в виде напряжений на конденсаторах, подключены* к выводам
8, 18 и 19 микросхемы, и используется для поддержания баланса черно-
го на протяжении лолукадра. В начале каждого последующего полукад-
ра информация о необходимой подстройке баланса черного корректи-
руется: производится очередная проверка баланса (в течение трех тес-
товых строк в начале каждого лолукадра) и подзаряжаются запоминаю-
щие конденсаторы. Подробное описание работы системы АБЧ дано в
[1, с.241-245].
Видеопроцессор УР1100ХА02 выполняет также функции ограниче-
ния пикового и среднего уровней тока лучей кинескопа. При превыше-
нии на одном из выходов R, G или В (выводы 11, 13, 15 микросхемы)
напряжения, определяемого напряжением на выводе 3, срабатывает
ограничитель пикового тока лучей, который выдает сигнал на регулиру-
емый усилитель RGB, и размах сигналов на выходах уменьшается. Ин-
формация о среднем токе лучей поступает с датчиков токов лучей вмес-
те с информацией АБЧ, но она ответвляется но вывод 23 микросхемы. С
этого вывода она поступает на ограничитель среднего тока лучей, кото-
рый также управляет регулируемым усилителем RGB, уменьшая размах
сигналов на выводах 11, 13, 15 и поддерживая таким образом токи
лучей в допустимых пределах.
/Продолжение следует)
РадюАматор 5/96
3
Цифровая техника
Интерфейсы бытовой РЭА
А.М.Ермаков, г.Киев
( Окончание. Начало см. в 'РА' 2'4/96)
Рассмотренные выше интерфейсы не исчерпывают всего того, что исполь-
зуется в настоящее время в бытовой РЭА, например интерфейс ИС РПЗУ
590 1, 93С46, 93С56, имеющий две линии данных - входную и выходную, а
также собственный протокол обмена, рассмотрение которого выходит за рамки
статьи.
Несмотря на привлекательность использования при разработке одного из
рассмотренных интерфейсов, при проектировании аппаратуры перед разра-
ботчиком всегда возникает вопрос: в какой мере уже существующие ИС удов-
летворяют требованиям ТЗ и, главное, какова их стоимость и доступность?
Можно представить себе ответ на этот вопрос разработчика в крупной
фирме, имеющей собственное производство электронных компонентов: если
ИС с требуемыми характеристиками нет, ее необходимо разработать. Есте-
ственно, в первую очередь при этом учитываются экономические соображе-
ния, поскольку создание ИС - весьма дорогостоящий процесс.
Точно также легко представить себе ответ нашего отечественного разра-
ботчика, вдвойне справедливый для радиолюбителя, - использовать по воз-
можности ИС широкого применения.
Именно эту возможность, применительно к содержанию статьи, интерфей-
сам мы и рассмотрим более подробно.
Таким образом, этот интерфейс • близкий родственник описанного выше
интерфейса CBUS.
Самым приятным моментом является то, что ОЭВМ семейства 80C3I/51
ф.INTEL и их отечественные аналоги, речь о которых шла выше (см. РА 4/ 96),
позволяют осуществлять обмен по такому интерфейсу 'аппаратным' спосо-
бом с тактовой частотой до I МГц. А это значит, что отпадает необходимость
программной генерации интерфейсных сигналов и в 3-4 раза увеличивается
пропускная способность интерфейса.
Такой интерфейс с использованием ИС широкого применения весьма эф-
фективен и, более того, часто используется в изделиях таких серьезных фирм
как 'SONY* и 'MATSUSHITA*.
Практическую реализацию интерфейса (рис. 14) следует рассматри-
вать, в первую очередь, кок способ увеличения количества выходных
линий ОЭВМ.
Аппаратное обслуживание такого интерфейсе ОЭВМ семейства 80С31/
51 ф-INTEL возможно благодаря наличию встроенного последовательного
порта, который имеет несколько (0...3) режимов работы и в том числе 'Режим
О' • в документации ф. INTEL - 'shift register' (сдвиговый регистр).
В этом режиме один из выводов ОЭВМ - RxD (РЗ.О) служит линией данных,
18рФ
г
Р1 0 Р1. г Р1.2 Р1.3 Р1.4 Р1.5 Р 1.6 Р1.7 CPU РО.О РОЛ Р0.2 РО.З РО 4 Р0.5 Р0.6 Р0.7
РЗ.О Р3.1 Р.3.2 РЗ.З Р3.4 Р3.5 РЗ.Ь Р3.7 Р2.0 Р2.1 Р2.2 Р2.3 Р2.4 Р2 5 Р2 6 Р2.7
5Р DEMA 601 ALE РМЕ BQ2
Z1 12MHz
Dr
КР1830ВЕ31
АДО
35 API
37 __ ,AQ2_
35 АРА
-34. ADS
32
2J___ADS.
22 AD9
2.-5_AD10
29
______________8rod цпраДлеиая третьим соопоянаем
Линия перезагрузки
30
^9
-Те
AD8
/А^9
D2
КР1БЗЗИРЗЗ
14
1В
IT
A DtD..12]
EPROM
64k
Рис.14. Принципиальная схема устройства
5.
?Р0~
ю
к
05
D5
КРБ73РФ60А
АРО\
AD7
АРБ\
АРа\
_____D3
____D?
£5,
13
S-DATA
_ds_
ps
DO
S-ENABIE
Основой любого из рассмотренных выше интерфейсов является пре-
образователь последовательного кода в параллельный (и наоборот), функ-
ционально -сдвиговый регистр. Такие ИС есть во всех сериях ИМС ши-
рокого применения.
Более того, в отечественных сериях 564 и 1561 есть специальные ИС 8-ми
разрядного преобразователя последовательного кода в параллельный
КР1561 ПР 1 (564ПР1, аналоги ИС 4094).
В отличие от обычного сдвигового регистра сигналы на выходы этой ИС
поступают через дополнительные триггеры - 'защелки', имеющие отдельный
вход управления.
Благодаря этому информация на выходах ИС остается неизменной до тех
пор, пока на этот вход не будет подан специальный сигнал перезаписи, после
которого информация с выходов сдвигового регистра (внутренних) появляется
на выходах ИС.
Эта ИС допускает каскадирование, для чего имеется специальный вывод,
сигнал на который подается непосредственно с выхода последнего (8-го) раз-
ряда сдвигового регистра.
Кроме этого выходные каскады ИС имеют третье состояние, что позволяет
во многих случаях решить проблемы, возникающие после подачи напряжения
питания, т.е. пока процессор еще не произвел 'штотную' инициализацию
системы и на выходах интерфейсных ИС имеются произвольные комбинации
сигналов.
Имеется всего один неприятный момент - интерфейс, использующий этот
тип ИС, может работать только 'на выход*.
Для работы такого интерфейса, именуемого в литературе 'serial expander'
(дословно последовательный расширитель), необходимо всего три линии:
линия синхронизации S-CLOCK;
линия данных (однонаправленная) S-DATA;
линия перезагрузки S-ENABLE.
а вывод TxD (РЗ. I) - линией синхронизации. Линией перезагрузки может быть
любой из неиспользуемых выводов порта РI ,РЗ, а в некоторых случаях и Р2.
Последовательный порт после подачи напряжения питания на ОЭВМ авто-
матически настраивается на работу в режиме 0, хотя в приведенной ниже
программе это настройка производится явно.
Передача данных через последовательный порт инициализируется любой
командой, имеющей в качестве операнда-приемника регистр SBUF, после
этого содержимое регистра SBUF помещается во внутренний сдвиговый реги-
стр порта и побитно, начиная с младшего разряда, поступает на вывод RxD
(РЗ.О) ОЭВМ.
Каждый бит на выводе RxD сопровождается одним импульсом синхрониза-
ции на выводе TxD (РЗ. I) ОЭВМ (см рис. 15).
Количество машинных циклов на рис. 15 соответствует времени в мкс.
Таким образом, один байт может быть выведен через такой интерфейс за
10 -Пмкс.
Окончание передачи В битов ( байта ) вызывает установку внутреннего
флота TI.
Если прерывания от последовательного порта возможны, биты ES и ЕА « I,
то ОЭВМ аппаратно перейдет к выполнению подпрограммы обслуживания
прерывания от последовательного порта со стартовым адресом 0023Н, при
этом флаг TI не сбрасывается, а указывает на завершение последней опера-
ции вывода.
Поведение флага TI не меняется и в том случае, если прерывания от по-
следовательного порта не разрешены.
Сброс флага TI токим образом остается 'на совести* программиста.
В примере программы, приведенной ниже, прерывания от последователь-
ного порта запрещены в целях экономии места, хотя в реальных конструкциях
оказывается весьма удобным их использовать.
4
Рад1оАматор 5/96
Цифровая техника / Технолргия
Циклы-» О 1 2 3 Ь S 6 7 8 9 10
Запись б SBlJb
Swijirp. сигнал сдвига |~|J1[j f]|]f]|"|f]
R«D (доннйе)
TxD (синхр сдвига)
Флаг Ti
Рис.15. Временные диаграммы сигналоб при передаче одного байта
В программе приведено два варианта использования линии перезагрузки,
один из которых, для случая линии Р3.6, закомментирован.
Для трансляции, как и ранее, использовался ASM51 ф. INTEL, особенности
которого описаны выше (РА 4/96).
SDEBUG XR SB PL(56) PW(100) REGISTERBANK(0)
PUBLIC X.IMAGE,X_IMAGEL, X_IMAGE2
; Pott РЗ .********♦**************♦*********************♦*******♦*
X.DATA BIT РЗ.О ; Линия данных
X.CLOCK BIT Р3.1 ; Линия синхронизации
; если используется вывод P3.6, комментарий в спед. строке удалить
;X_ENABLE BIT Р3.6 ; Линия перезагрузки
?BUS_1?BA SEGMENT DATA BITADDRESSABLE
RSEG?BUS_1?BA
; такое определение переменных позволяет распределить память
; в побитно адресуемой секции внутреннего ОЗУ
X_IMAGE: DS 2
X.IMAGE1 EQU X.IMAGE ; данные первого расширителя
X_IMAGE2 EQU X_IMAGE+1 ; данные второго расширителя
?BUS_1?PR SEGMENT CODE
RSEG ?BUS_1?PR
SERIAL_INIT:
MOV SCON,#OOOOOOOOB
; установка режима 0
CLR ES ; запрещение прерываний от
; последовательного порта
MOVE_FIRST:
MOV SBUF,X_IMAGE2
; вывести байт расширителя 2
WAIT1:
JBC TI,MOVE_SECOND
; если TL установлен - сбросить
; и перейти ко второму байту
SJMP WAIT1 ; цикл пока не установлен TI
MOVE_SECOND:
MOV SBUF,X_IMAGEL
; вывести байт расширителя 1
WAIT2:
JBC TI,MOVE-ENABLE
; если TI установлен - сбросить
; и перейти к перезагрузке
SJMP WAIT2 ; цикл пока не установлен TI
MOVE_ENA0LE:
; при использовании в качестве линии перезагрузки вывода РЗ.6
; необходимо убрать комментарии в начале следующих трех строк
; SETB X_ENABLE ; линия перезагрузки активна
; NOP ; задежка
; CLR X_ENABLE ; линия перезагрузки неактивна
; при использовании в качестве линии перезагрузки вывода Р3.6
• необходимо закомментировать оставшиеся до конца программы строки
CLR ЕА ; критическая секция
LUMP S+8003H ; так 'обманывают* ОЭВМ, а выполнение
NOP ; продолшается с этого оператора
LUMP RESET_STROBE
; линия Р2.7 была установлена в процессе 'обмана', теперь сброшена
RESET_STROBE:
SETB ЕА ; конец критической секции
END
Литература.
Однокристальные микроЭВМ. - М.:МИКАП,1994.
Регенератор гальванических элементов
С.В.Озимок, О.ГСулима, г.Житомир
Это схема разработано при участии руководителя круж-
ке В.О.Хмары в Житомирском областном центре научно-
техническою творчества учащейся молодежи.
Известно, что срок работы мар гонце во-цинковых эле-
ментов можно значительно увеличить, если их подзаря-
жать переменным электрическим током асимметричной
формы (рис.),в). Описанные в [1,2] регенераторы имеют
ряд недостатков: содержа! трансформатор, миллиампер-
метр, требуют регулировки при изменении электродвижу-
щей силы элемента в процессе регенерации или при
изменении количество регенерируемых элементов
Предлагаемая огема (рис.2) свободна от этих недо-
статков. Конденсатор С1 и диоды VD1 и VD2 форми-
руют постоянную составляющую регенерационного тока
(рис,1,о). Емкость конденсатора С1, которая определяет
величину постоянной составляющей этого тока, вычисля-
ется по формуле С1 =U/2itFlnocT., где л=3,14, U=220 В,
F=50 Гц, 1пост. - постоянная составляющая регенерацион-
ного тока. Емкость конденсатора С2, определяющая пере-
менную составляющую тока (рис. 1,6), должна быть в два-
три раза меньше емкости конденсатора С1. Постоянная
и переменная составляющие, протекающие через реге-
нерируемый гальванический элемент, создают перемен-
ный ток асимметричной формы (рис. 1,в). Резисторы RI и
R2 необходимы для разряда конденсаторов после отклю-
чения регенератора от сети переменного тока.
Для питания регенерационного устройстве выбрано
напряжение 220 В, чтобы величина регенерационного тока
не зависела от изменения электродвижущей силы и со-
противления гальванических элементов, соединенных по-
следовательно.
Технология регенерации достаточно освещена в ли-
тературе [2], поэтому ограничимся коротким ее
изложением. Для многократной регенерации необходи-
мо, чтобы стакан гальванического элемента не имел по-
вреждений, которые возникли в результате его воздейст-
вия с электролитом. Элемент не следует разряжать до
напряжения ниже 0,7 В. При регенерации элемент реко-
мендуется эоряжсть до 2 В, причем величину зарядного
тока выбирают ток, чтобы цикл регенерации длился 15-20
часов. Лучше регенерируются элементы, разряжавшиеся
большим током (например, использовались для питония
магнитофонов, игрушек).
Для регенерации гальванических элементов можно
рекомендовать следующие значения постоянной состав-
ляющей зарядного тока (время регенерации 15 часов):
Тип элементе Зарядный ток (класт.), мА
316 45
326 100
332 250
343 95
373 400
374 450
376 600
3336 100
Следует отметить, что все элементы регенератора,
в том числе и гальванические элементы, находятся лсд
высоким напряжением сети переменного тока, поэто-
му следует строго придерживаться техники безопас-
ности III
Детали регенератора
Конденсаторы С1 и С2 могут быть любьк типов. Они допкны
быть рассчитаны нс напряжение не менее 350 В. Сопротив-
ления резисторов R1 и R2 не критичны и должны быть около
1 МОм. Диоды VD1 и VD2 должны иметь обратное напряже-
ние не ниже 350 В и допустимый прямой ток не меньший, чем
постоянная составляющая регенерационного тока соответст-
вующего гальванического элемента.
Литература
I. Алимов.И. Регенерация гальванических элементов//
Радио.-1972.-№2.
2. Романов.В., Хешев Ю. Химические источники тока//
Советское радио. - / 968.
РадюАматор 5/96
5
Видео
Устройство автоматического поиска в
видеомагнитофоне “Электроника ВМ-12”
А.В. Супрун, г. Харьков
Широко распространенный в СНГ видеомагнитофон 'Электроника ВМ-
12' отличается от более современных отсутствием некоторых сервисных функ-
ций.
Известно, что в режиме 'Пауза при воспроизведении' ведущий вал видео-
магнитофона останавливается в произвольном положении. При этом одна
видеоголовка проходит по строчке, записанной с противоположным азиму-
тальным углом, что приводит к появлению на изображении помехи в виде
шумовой горизонтальной полосы. Перемещая магнитную ленту с помощью
кнопки 'Поиск' панели управления видеомагнитофона, удается сдвинуть шу-
мовую полосу в область кадрового гасящего импульса, что делает ее неза-
метной на изображении. Естественно, такая операция не совсем удобна поль-
зователю, поэтому целесообразно доверить эту работу автоматике.
Предлагаемое устройство следит за тем, чтобы шумовая полоса совпада-
ла с кадровым гасящим импульсом. Это достигается импульсным вращением
электродвигателя ведущего вала (ЭВВ) до совмещения по фазе импульсов
ЯМ КР1005ЛА5
Канал яркости.
5иво35 И 12к
+30 от С75 САР
Г) W*
'*415к
*312кс?. S
К fat VTS0
С1^_
220Т *2
.-5к
Л015нк
05 KP^OSJUZ САР,
1ыМ 20 (/4)
tT5f02sJCJ
~ 0,15нк
Рис. J
детектора выпадений сигнала (микросхемы ID4 канала яркости КР1005ХА5)
с отрицательным фронтом импульсов коммутации видеоголовок [1].
Принципиальная схема устройств покозана на рис. 1, осциллограммы, по-
ясняющие принцип его работы, - на рис. 2.
Импульсы с детектора выпадений через фильтр RIC1 поступают на вход
эмиттерного повторителя но транзисторе VTI. Высокий потенциал на выходе
повторителя соответствует отсутствию, низкий - наличию выпадений сигнала.
Ключ на транзисторе VT2 управляется отрицательным фронтом импульсов
коммутации видеоголовок, который выделяется дифференцирующей цепочкой
В устройстве можно использовать резисторы и конденсаторы любых типов
и допусков. Возможно применение указанных на схеме полупроводниковых
приборов с любыми буквенными индексами. Питание устройства осуществля-
ется напряжением 9 В от платы овтомотики видеомагнитофона (плюсовой
вывод конденсатора С75 САР).
При налаживании устройства необходимо подстроечным резистором R215
блока САР видеомагнитофона установить такую длительность импульсов за-
медления, при которой ЭВВ уверенно проворачивает вал ЛПМ при поступле-
нии импульсов с устройства в режиме 'Пауза при воспроизведении'.
В хорошо отрегулированном видеомагнитофоне устройство работает без-
отказно. При завышенном уровне ЧМ воспроизведения ЭВВ может не оста-
навливаться из-за отсутствия импульсов на выходе детектора выпадений. В
этом случае рекомендуется уменьшить уровень ЧМ воспроизведения подстро-
ечным резистором R54 канала яркости видеомагнитофона. Практика показы-
вает, что это не сказывается на работе видеомагнитофона в остальных режи-
мах. В любом случае перед установкой устройства в видеомагнитофон реко-
мендуется с помощью осциллографа проверить наличие импульсов детектора
выпадений на выводе 5 микросхемы 1D4 канала яркости в режиме 'Пауза
при воспроизведении'. Их форма должна соответствовать осц.1 (рис.2).
При воспроизведении некачественной, 'запиленной', или видеозаписи с
ленты, которая имеет механические повреждения, в режиме 'Пауза при вос-
произведении' ЭВВ либо не вращается совсем, либо останавливается, не-
полностью сместив шумовую полосу. Последнее также происходит при не-
правильной установке положения магнитной ленты относительно блока вра-
щающихся головок.
Литература
1, Афанасьев А.П., Самохин В.П. Бытовые видеомагнитофоны. -М.: Радио и связь,
1989. - 160 с.
2. Седов С А. Индивидуальные видеосредство: Спров. пособие -К : Наук, думка, 1990.
- 752 с.
3. Степыгин С. Кассетный видеомагнитофон 'Электроника ВМ-12* Системы автома-
тического регулирования // Радио. - 1988. - N 6. - С.43.
4. Федорченко А. Кассетный видеомагнитофон 'Электроника ВМ-12*: Канал яркости
// Радио. - 1989 N 3. - С.ЗЗ.
R3C3R5. При несоответствии фаз импульсов на эмиттере VT1 и базе VT2
образуются положительные импульсы но коллекторе VT2. По цепочке VDIR6
эти импульсы открывают ключ на транзисторе VT3, который, воздействуя на
потенциал бозы транзистора VT60 блока САР видеомагнитофона, приводит к
вращению ЭВВ. При движении магнитной ленты фаза импульсов выпадений
на эмиттере транзистора VTI изменяется. Вращение ЭВВ происходит до тех
пор, пока фоза этих импульсов не совпадет с фазой закрывания транзистора
VT2. Элементы схемы VD1 и СЗ необходимы для нормального режима рабо-
ты ЭВВ.
Конструктивно устройство выполнено но печатной плате размерами 25 х
35 мм. Плату размещают в удобном месте над платой автоматики видеомаг-
нитофона и соединяют с блоками гибкими проводниками минимальной дли-
ны.
АО "Родом" гфедлагает:
- ИМС стандартной логики серий
564, К564, К561, КФ561, КР1564,
КФ1564, К1564, К555, КФ555;
- ИМС для телефонии КР1008,
КР1085;
- микропроцессорные комплекты и
ОЭВМ серий КР1810, КР1816,
- схемы для телевидения серий К1051, КР1021, КР1054,
КР1051, УПТ1, УПТ2;
- линейные ИС серий 140, КР140, КР1101, КР1006;
- ИС для бытовой и автомобильной техники серий
КР1022, КР1000, КР198НТ11, КР1055, КФ1055,
- прецизионные фильтры серий 298, К298.
Кроме того, предприятие имеет достаточные производ-
ственные мощности и творческий потенциал для разра-
ботки и выпуска специализированных схем под потреб-
ности заказчика, расширения ряда логических ИМС, ЦАП
и АЦП, ПЛИС на основе схем стандартной логики. Мы
готовы рассмотреть Ваши предложения по освоению про-
изводства, сборки ИС по КМОП, пМОП, БИП, МОП и
гибридной технологиям.
Наш адрес:
284006, Ивано-Франковск, а/я 177, служба маркетинга АО
'Родон', тел. (03422) 6-14-27, 9-32-62, 9-39-00 факс, 3-11-41
По вопросам приобретения серийных изделий просим обра-
щаться на завод ИМС 'Логика':
тел. 9-32-56, 6-55-44, факс 6-36-33, 6-39-62
6
РадюАматор 5/96
ОХРАННАЯ СИСТЕМА АВТОДОЗВОНА АТП-1
Интерес к различным автоматическим телефонным приставкам (АТП),
расширяющим функциональные возможности обычного телефона, до-
статочно высок. Авторы разработали и производят следующие устрой-
ство: розветвители телефонного номера 1x2; адаптеры; приставки про-
слушивания помещений (для охраны); схемы автодозвона и др.
Рассмотрим схему системы автодозвона АТП-1. Если в помеще-
нии имеется хотя бы одна телефонная линия, то помещение можно
поставить на охрану. Государственные расценки на эти услуги до-
вольно высоки. Используя приставки автоматического определения
номера (АОН), можно реализовать режим охраны (правда, не все
версии АОНов это позволяют). Организовать охрану можно про-
стым и дешевым способом: совмещением функций кнопочного теле-
фона и узла контроля охранного датчика.
Принципиальная схема АТП-1 (см. рис.) содержит: узел датчика
на элементах DD1, Rl, R2, С1;узел счета и выбора выходных сигна-
лов включения ключа поднятия трубки, имитации нажатия клавиши
'Повтор*, звукового оповещения, собранный на элементах DD3, DD4,
DD5, DD2 и ключах поднятия трубки (VT3, VT2), а также ключе нажа-
тия клавиши 'Повтор* (VT1); стандартную схему телефона-трубки на
ИС номеронабирателя с выходом импульсного ключа с открытым
стоком (типа 1008 ВЖ10 и т.п.).
Телефонная часть схемы особенностей не имеет, принцип ее ра-
боты подробно рассмотрен в [1]. Если переключатель SA1 не зам-
кнут, к телефонной линии подключена схема телефона-трубки, при
этом АТП-1 работает в обычном телефонном режиме. При нажатии
на SA1 напряжение питания подается на схему охраны, в результате
чего заряжается конденсатор С1 (время, необходимое для выхода
из охраняемого помещения) и элемент DD1.4 переводит RS-триггер
в состояние ожидания (на выходе DD. 1 - логический *0*, а датчик
охраны нормально замкнут). При срабатывании датчика охраны (при
размыкании) на выходе DD1.1 появляется логическая *1’, которая
А.В. Дрик, И.Н. Балахничев, г. Минск
запускает схему счета на DD2. С выхода 4 DD2 секундные импульсы
подаются на тактовый вход DD4, а через RS-триггер на DD5, управ-
ляя ключом поднятия трубки (Rl 1, R12, R16, VT2, VT3), а также через
ключ RIO, VT1 имитируя нажатие клавиши 'Повтор* телефонной
части АТП. При появлении логической *1* на выводе 11 DD4 разре-
шается подача звукового сигнала с выхода 7 DD2 через С5 на базу
VT5 и далее в телефонную линию.
Минутные импульсы, снимаемые с выхода 10 DD2, необходимы
для организации цикла работы АТП-1. Через DD5.1 и счетчик DD5.2
они подаются на вход 15 DD4 (для сброса счетчика DD4), а также
поступают на счетный вход 14 DD3 для подсчета количества дозвонов
до абонента. После отработки заданного счетчиком DD3 числа
дозвонов до абонента (в нашем случае - шесть) схема через эле-
мент DD1.4 приводится в исходное состояние - режим ожидания.
При работе с приставкой АТП-1 необходимо выполнять следую-
щее; проложить охранный шлейф от АТП к датчикам (микропере-
ключатель или геркон в двери, окнах и т.п.); при необходимости
поставить помещение под охрану - набрать номер и дозвониться до
выбранного абонента (без включения SA1); включить в режим 'Ох-
рана* SA1 и в течение 30 с выйти из помещения (замыкается датчик
охраны).
Информация о набранном номере удерживается в памяти DA1
до тех пор, пока на входе устройства присутствует +60 В от теле-
фонной линии. В случае кратковременного разрыва охранного шлей-
фа АТП-1 автоматически снимает трубку и шесть раз с периодом в
одну минуту дозванивается до заранее записанного номера и по-
дает сигнал тревоги.
Литература
/. Кизлюк А.И. Справочник по устройству и ремонту телефонных
аппаратов зарубежного и отечественного производства.- М.: Библион,
1995.
Схема
звонка
I
C>4fD1...YB4
I SA1-3
V 5?
R3
Ш
SA1.1
DD2
CT
Ux
+C8
=±=%022мк
.DOS-1
о-----
Доп. ТА
8™!
\!0
R
4
HS
Z
WKC147A I#
M
3
RS 47M
4.7М
DD1.3
DDL4
DD3
13
СГ-
VMKk-----If
82 Г
47*1
_ 80
32,708кГцfQOK
I- Z
it-
DD1 К501ЛЕ5
DD2 К170ИЕ18
DD3,DD4 К5С1ИЕ8
DOS К5В1Л85
DA1 КРЮ08ВЖ10
04*
47 I
14
13
R ,-C if CT 5
1
DD5.2
4 IS
R
14 ~
-W
W>7
\470к
03
ЗЗОТ
13
DD4
V
О
4
+1 Он
R8f]
iM U
CS ,.0,022мк
SA1.PVKUM
paOOmu"
показан 8
положении
„Охрана"
581 „ трц!на
__.показан вполо-
1 жении., Tpgfaa
положена
РГЗ КТ502Е
*12
813
ЮОк
D05.4
1
R12 Юк
wl
T П820
J ЦйМх
..DD5.3VT2 KT503E
МЮОк
2
8
ю
3
11
□RIO 44М
ЮОк »0д
1М
ЮЗ
TT1
KT31SA
С7
330 '
not
3? 3^
47нк*0,ЗВ
_DA1
U
R13 240k
r—4X0
12-^1
818 2.2M,
8
М
18
ai
rai
Ml
80
81
82
83
10
is г
14 з
13 4
\R2t T\822
\470k \\fOOK
ГТ0
KT502E.
R23V\
Юк LJ
47hk
408
VTS
4KT503E
0А1.4/
8А1
РадюАматор 5/96
7
Петров, г.Старый Крым
Собственно 'хорус* применяется для ими-
тации звучания нескольких нот в унисон
при одном исходном звуке (аккорде). Ос-
новное назначение - имитация скрипичной
группы музыкального ансамбля. Блок 'хо-
рус* - обязательная часть любого ЭМС и
ЭМИ, где не используется натуральное
сдваивание и страивание звука.
Типичная схема блока 'хорус* содержит
три линии задержки (рис. 1.а), управляемые
двумя трехфазными генераторами инфра-
низкой частоты; один с частотой 0,5 - 1 Гц,
другой с частотой 5 - 12 Гц, работающих
независимо. Поэтому частоты и фаза вы-
ходного сигнала имеют сложный псевдо-
случайный характер, типичный для группы
инструментов, играющих одно и то же в
унисон. Конечным результатом является
красивое объемное звучание.
'Хорус* применяется в музыкальных ин-
струментах 'Grumar*, 'Vermona*, отечест-
венных 'Электроника ЭМ-01’, 'Эстрадин-
9’ и др. Он довольно сложен, содержит
дефицитные детали, зачастую недоступные
радиолюбителю, например, микросхема
КА528БР2, а блок 'хорус* малогабарит-
ного ЭМС 'Юность-21 стрингс* содержит
24 транзистора и 9 микросхем, занимая
четверть объема. Автор предлагает про-
стую схему 'хорус' для ЭМИ или синтеза-
тора, имеющего широкий спектр выходно-
го сигнала (пилообразный либо с большой
скважностью), подходящий для имитации
звучания 'стрингс*. Блок не содержит де-
фицитных деталей, прост и компактен.
Основой блока являются три частотных
фильтра с управляемой частотой среза,
расположенной в 'вокальной* зоне звуча-
ния (рис. 1а). Частоты фильтров немного
смещены друг относительно друга для со-
здания трехформантной характеристики и
расширения области захвата 'вокальной*
зоны. Управляются фильтры трехфазным ин-
фразвуковым генератором на транзисто-
рах VT1 -VT3 (рис. 1,6).
Данный блок фильтров работает в сред-
ней полосе частот и ограничивает ВЧ
спектр. Для прохождения ВЧ служит чет-
вертый управляющий фильтр, дополняющий
спектр высшими гармониками. Он управ-
ляется своим инфразвуковым генератором,
выполненным на МС К122УН1Г. При от-
сутствии данной микросхемы генератор
можно собрать по любой другой схеме,
например, изображенной на рис.2. Как
показала практика, применение в ней трех
фильтров и трехфазного генератора осо-
бого усиления эффекта не дает. Но при
желании можно собрать строенный фильтр
84 и добавить еще один трехфазный гене-
ратор, уменьшив емкости конденсаторов
С1 - СЗ (см. рис. 1,6) в 4 - 8 раз.
Поскольку описываемое устройство про-
стейшее и не производит частотной моду-
ляции сигнала, как это имеет место в 'хо-
русах* на микросхемах сдвига частоты, то
для полной имитации эффекта нужно, что-
бы синтезатор имел свое собственное час-
тотное вибрато, включающееся в работу
одновременно с блоком 'хоруса*, а также
мягкую 'атаку* звука и небольшое после-
звучание.
Транзисторы могут быть любые, например,
КТ315Б. Для трехфазного генератора жела-
тельны транзисторы с Ь2|Э не менее 160.
Налаживание собранного устройства
Проверяют работу инфразвуковых генера-
торов осциллографом или просто тесте-
ром на режиме измерения постоянного на-
пряжения по 'дрожанию’ стрелки. В слу-
чае невозбуждения трехфазного генерато-
ра нужно одновременно уменьшить сопро-
тивление резисторов R2, R5, R8, а лучше
заменить транзисторы VT1 - VT3 на анало-
гичные с большим Ь2)Э. После этого кол-
лекторы управляющих транзисторов VT2
всех фильтров замыкают перемычками на
*землю*, подают на вход устройства ре-
альный звуковой сигнал и проверяют (ра-
зомкнув резисторы R6 в точке их соедине-
ния) поочередно на отсоединенных концах
резисторов равенство сигнала по громкос-
ти и в случае необходимости подгоняют
соответствующий R6. Далее снимают пере-
мычки и проверяют "плавность* работы
каждого фильтра в отдельности, прослу-
шивая сигнал на R6 и "подгоняя* режим
модуляции резистором R3. 'Острота* ра-
боты каждого фипьтра регулируется вплоть
до резонанса и самовозбуждения резис-
тором R7, который нужно выбирать из ком-
промисса между 'остротой* эффекта и ка-
чеством звучания, так как чем 'острее* ре-
зонанс, тем меньший спектр частот про-
пускается. После этого восстанавливают со-
единение резисторов R6 и прослушивают
работу блока целиком. Если какой-то из
фильтров выделяется из общего ровного
звучания, то определяют какой, поочеред-
но отсоединяя R6, и подгоняют его пара-
метры к общему звучанию.
Блок можно усовершенствовать, введя
переключатель, отключающий одновремен-
но фильтр 4 и генератор частотного вибра-
то синтезатора (режим 'духовой орган*).
Следует заметить, что блок имеет боль-
шое входное сопротивление и хорошо ра-
ботает при небольшом входном сигнале,
поэтому его желательно экранировать, а
транзисторы для фильтров применять с не-
большим коэффициентом шума.
Замена блока "хоруса* в отечественном
синтезаторе 'Электроника ЭМ-04* при ре-
монте на описанный показала почти пол-
ную идентичность звучания (пришлось толь-
ко добавить генератор для ведущего гене-
ратора, так как в 'ЭМ-04* он отсутствует).
Опять двойка !
Да, опять подписчики России по-
лучили первые номера «РА» за этот
год с большой задержкой. Несмот-
ря на горький опыт с аналогичной
задержкой в прошлом году, цепоч-
ка “подписчик - почтовое отделение
- подписное агентство - банк России
- банк Украины - редакция - тамож-
ня - спецтаможня - центр пересыл-
ки почты - почтовое отделение - под-
писчик” и на этот раз из-за задер-
жек перевода платежей и
нововведений в таможенных проце-
дурах оказалась длиной почти в 2
месяца. Приносим извинения и за-
веряем, что журнал выходил и будет
выходить регулярно, а последующие
номера вы получите вовремя.
Редколлегия «Радю/4матара»
8
РадюАматор 5/96
ж Звук
Тиражный комплекс
Дистанционное и синхронное управление
Е. М. Лукин, г. Донецк
таг.
»| t
И я *
»I *»
Устройство предназначено для синхрон-
ного дистанционного управления магнито-
фонами *Орель-Ю1*, входящими в состав
тиражного комплекса. Управление осущест-
вляется с кнопочного пульта управления
основными режимами магнитофонов: 'За-
пись*, 'Пауза", 'Стоп*. Магнитофоны, вхо-
дящие в комплекс, могут управляться авто-
номно, не влияя на режим работы осталь-
ных магнитофонов. Выбор управления маг-
нитофонами с отдельного пульта предпо-
чтительней, чем управление с какого-либо
базового магнитофона, так как при выходе
последнего из строя выходит и вся система
дистанционного управления.
Логика управления с пульта ДУ несколь-
ко отличается от логики управления кно-
почной станцией магнитофона и заключа-
ется в следующем, при нажатии кнопки пуль-
та 'Пауза* магнитофоны включаются в ре-
жим 'Запись* и 'Пауза*. В этом режиме
производится калибровка каналов записи
магнитофонов по уровню на стационарном
сигнале. При нажатии кнопки 'Запись* пуль-
та ДУ магнитофоны переходят в режим за-
писи. Все ЛПМ переходят в режим 'Ра-
бочий ход*. Таким образом, включение ре-
жима 'Запись* производится одной кнопкой
с пульта ДУ. Режим 'Пауза* магнитофона
отличий не имеет. Если в процессе записи
необходимо перейти в режим 'Пауза* - это
осуществляется на пульте ДУ С пульта ДУ
можно управлять режимами 'Стоп* и *«'.
Отсутствие режимов 'Воспр." и *>>' в ДУ
не снижает оперативность пользования ком-
плексом. так как эти режимы используются
автономно на отдельных магнитофонах для
выборочного контроля качества записи.
Если в студии звукозаписи несколько ис-
точников звуковых программ, то управление
магнитофонами целесообразно разбить на
группы. Например, от I источника (это может
быть проигрыватель компакт-дисков) сигнал
подается на I группу магнитофонов. От II
источника (например, магнитофон формата
VHS-HI-FI) - на II группу магнитофонов. При
этом каждая группа 'Орелей* управляется
самостоятельно. В группе может быть до 10
магнитофонов. Таким образом можно обес-
печить более полную загрузку комплекса при
небольших тиражах. Естественно, обе груп-
пы магнитофонов могут работать и совмест-
но, но уже от одного источника сигналов.
Количество магнитофонов (а также количе-
ство групп) зависит лишь от финансовых воз-
можностей студии звукозаписи.
Управление режимом 'Пауза* с кнопоч-
ной станции магнитофона происходит от
переключающего контакта SA6, затем в
блоке автоматики и управления 5.155.003
имеется триггер, подавляющий дребезг кон-
тактов, а сигнал с него управляет по счет-
ному входу триггером 'паузы* D9.I. Приме-
нение переключающего контакта создает
неудобства при дистанционном управлении,
так как это резко усложняет коммутацию
при стыковке с ДУ. При управлении тригге-
ром D9.I по входам R и S не требуется пере-
кидных контактов. Развязка магнитофонов
по цепям управления производится с помо-
щью диодов. Как говорилось выше, логика
управления с пульта ДУ несколько иная.
Нажатие в пульте кнопки 'Пауза* имитиру-
ет нажатие кнопок *Воспр.* и 'Запись* в
магнитофоне, так как сигнал лог. *0* появ-
ляется на контактах 6 и 10 платы управле-
ния. Кроме того, этот же лог. '0* ставит
триггер D9.I в состояние 'Пауза* через диод
Пульт ДУ
Jan.*
$1
//.а
-»
г
,.<М
*7
ма?^ито!ронам\_0рель 101
Рис.1
<М
ветсгвии со схемой на рис. 1. К выводу 4
D9.1 припаивается диод VD5', другой вывод
диода удлиняют отрезком провода, а другой
конец провода припаивают на 1 контакт
провода. Аналогично устанавливается и диод
VD7' между выводом 1 микросхемы 09.1 и
контактом 21 разъема. Диоды VD5' и VD7’
располагаются со стороны печатных провод-
ников. На этом переделка платы автоматики
заканчивается.
Переделка на кросс-плате сводится к
следующему: перерезается дорожка, иду-
щая на контакт 21 разъема, и ставится пере-
мычка между контактом 18 и оставшейся
частью дорожки, чтобы освободился кон-
Блок автоматики и управления 5.15Б003\,
6
1
D6.3
-410
-DM
D1.2
VD5' VD6'^
ЮЗ^
SaDD-
D2.4
DC.4
D2.3
М>
——-D2.2
+58
81'
2к
2,2к
VD7. При нажатии кнопки 'Запись* пульта
ДУ триггер D9.I переходит в другое состоя-
ние и режим 'Пауза* прекращается. В ре-
жимах 'Стоп* и '<<' управление происхо-
дит через развязывающие диоды. На схе-
ме (рис. 1) вновь введенные детали имеют
позиционный номер со штрихом.
Переделка магнитофона сводится к сле-
дующему. На плате автоматики перерезает-
ся дорожка между 18 и 21 контактами разъ-
ема (она находится на плате со стороны
деталей под разъемом). Однако между пла-
той и корпусом разъема имеется некоторый
промежуток. Перерезать дорожку под разъ-
емом можно острозаточенной мелкой отверт-
кой. Таким образом 21 контакт разъема
освобождается. Перерезается и дорожка
между 4 выводом микросхемы D9.I и 8 выво-
дом D6.3. На эту дорожку припаивается диод
VD6' и устанавливается резистор RI' в соот-
такт 21 разъема. Перерезаются дорожки
от контактов 1 и 4 разъема XI (1 микро-
фон). На разъем XI2 припаиваются диоды
VD1 - VD4, другие их выводы распаиваются
согласно осеме (рис. 1). Переделка магни-
тофона на этом закончена.
Распайка шнура пульта ДУ с разъемами
Х1...Х10 производится согласно рис. 2. Там
же указано, кок можно управлять отдельно
и совместно группами магнитофонов. Для
шнура ДУ очен^ удобно использовать плос-
кий жгут длиной около 0,5 м, используемый
для монтажа и соединения блоков вычисли-
тельной техники ('лапша’).
В случае возникновения помех, могущих
повлиять на установленный режим работы,
между выводами разъема ДУ (XI) и 'землей'
припаивоютс^малогобаоитные конденсато-
ры емкостью 0,1...0,22 мкФ.
f Продолжение следует )
Рад1оЛматор 5/96
Звук
Ламповый усилитель мощности
домашнего стереокомплекса
А.М.Ясинскии, г. Ивано-Франковск
+Еа(9ОО...910)В
Предлагаю радиолюбителям попробовать свои силы
а жзвно забытой области - сборке ледового усилите-
ля (выходной каскад работает в режиме А). Важным
аргументом в пользу таких усилителей приведу цитату
из журнала 'Радио': '..лучшие образцы цифровых уси-
лителей фирмы Yamoha приближаются по качеству к
ламповым.'
Какие же 'плюсы' и 'минусы' у ламповых усилите-
лей? Основной недостаток - это сложности с изготов-
лением трансформаторов. Да, они имеют много обмо-
ток и их тяжело мотать.., Но больше ничего трудного в
изготовлении лампового усилителя нет. Достаточно по-
смотреть на его схему, чтобы понять, что по сравне-
нию с аналогичным по параметрам транзисторным уси-
лителем - это просто детское по сложности устройст-
во. Кроме того, при случайных перегрузках в транзис-
торном усилителе по входному напряжению, как пра-
вила, горя г выходные транзисторы, а если не сработа-
ет защита • то и громкоговорители в акустических сис-
темах (даже если использовать в усилителе микросхе-
му фирмы 'Philips' TDA1514A).
Еще одно интересная деталь, Я использую собран-
ный на триодах 6Н6П усилитель мощностью 2x10 Вт,
работающий в режиме А, Так вот он по звуковой отдаче мало
чем уступает 'Фениксу-008' мощностью 2(50 Вт. И хоть это
восприятие субъективное, но все же фактом является то, что у
лакового усилителя скорость нарастания выходного напря-
жения намного больше, чем у транзисторного. Кроме того,
он немного лучше передает так называемые 'оттенки' обер-
тоны звукового сигнала. Одним словом, если вы за стопро-
центную надежность и за достоверную передачу звука, то за-
катывайте рукава и принимайтесь за роботу.
Я не хотел разрабатывать схему предварительного усили-
теля на лампах (регуляторов тембра, громкости, стереоболан-
са|. Кок правило, регуляторы тембра строятся по мостовой
схеме, которые, по моему наблюдению, при подъеме крайних
частот (НЧ, ВЧ} искажают сигнал в средней части диапазона
(500-1500 Гц|, которая несет наибольшую информацию. И
поэтому я рекомендовал бы радиолюбителям схемы предва-
рительных усилителей на микросхемах. При не очень больших
требованиях для этого можно использовать рсдиоконструк-
тор 'Старт 7173*. Лучшие результаты можно получить, приме-
нив микросхему 'Philips' TDA1524A [I), поставив перед нею
эмиперный повторитель, ток кок при максимальной громкости
ее входное сопротивление понижается до 10 кОм Я исполь-
зую предварительный усилитель по схеме Тарасова [2]. Он
поекросно работает с лазерным проигрывателем 'Эстония-
001С', но к сожалению, его схема довольно громоздко: 8
микросхем и 16 транзисторов. Есть также много дефицитных
деталей. При использовании в предварительном усилителе мик-
росхемы TDA1524А желательно перед ней поставить эмиттер-
ный повторитель на транзисторе, так кок при максимальной
громкости входное сопротивление микросхемы снижается до
10 кОм.
Таанмесхие данные усилителя мощности
I Для схемы с фиксированным смещением
о) Номинальная выходная мощность на соответствующей
нагрузке (при разном количестве ламп в выходном каскаде}:
26 Вт на 8 Ом (2 лампы};
44 Вт нс 4 Ом (4 лампы);
58 Вт но 2 Ом (6 ламп).
б) (дубина обратной связи: 10,5 дБ.
в) Диапазон усиливаемых частот: 20 Гц-20 кГц.
г) Неравномерность амплитудно-частотной характерней-,
ки (АЧХ): -2 дБ на 20 Гц, -0,9 дБ на 20 кГц.
д) Потребляемая мощность:
88 Вт (2 лампы);
132 Вт (4 лампы);
180 Вт (6 ламп}.
е) Номинальное выходное напряжение 350 мВ.
2. Для схемы с автоматическим смещением
а} Номинальная выходная мощность:
22 Вт на 8 Ом (2 лампы);
38 Вт на 4 Ом (4 лампы);
Твг^Гок
С3\\0.033мк
*£зкр.е.
(300...311])В
М2
470к
Hatp
470к
81312к
w\^2K
3 VLS
~£ем
3
06 \\0,1мк
И.
в
VL2
SUSP
6ЛЗС
1390В , _ t 1395В ।
Jh9^K^+J_ 851к
812 36к
05
6
4
87
Рис. 1
6ПЗС
6
\8,2к
Mt
510 С
227
\330
VL1
5Н2П
01
0,022мк
FU1 51.1
О
50 Вт но 2 Ом (6 ламп).
6} неравномерность АЧХ: -0,9 дБ на 20 Гц, -0.9 дБ на 20
кГц.
Электрическая принципиальная схема одного канала уси-
лителя мощности показана на рис. I, а нумерация выводов на
помповых понелях - на рис.2 (вид снизу).
Блок питания помпового усилителя показан на рис.З.
Никакой сложности он не представляет, хотя в его силовом
трансформаторе имеется довольно много обмоток. Схема
показана для варианта абсолютно авто-
номного питания каналов и выполнено
на трансформаторе ТС-250. Если выпол-
нять усилитель по схеме с автоматичес-
ким смещением, то необходимость в
обмотках 8-9 и 20-21 отподоет. Можно
совместить и питание для двух каналов.
Для этого необходимо намотать только
обмотки от 1-2 до 14-15. Токи, на кото-
рые должен быть подобран провод, о
также напряжения на непогруженных
обмотках приведены в таблице. Токи для
обмоток 10-11 и 12-13 доны для вари-
анта усилителя с 4-мя лампами 6ПЗС в
оконечном каскоде.
Кроме этого, при совмещенном пи-
тании питание экранных сеток выходных
ламп необходима организовывать по
схеме рис.4, о напряжение смещения
-Есм к каждому из канальных усилите-
лей следует подводить по схеме рис.5.
При выполнении усилителя по схеме
с автоматическим смещением ламп вы-
ходного каскода нет необходимости
мотать обмотку 8-9 |см. рис.З). Соответ-
ственно не нужны все остальные элемен-
ты схемы смещения: V3, СЗ, R3, С4
(рис.З); R27, R28, R29 (рис.1}. Резисторы
R12, R21, R14, R22 подсоединяются к об-
щему проводу (к корпусу). Вместо ре-
зисторов R15, R23, R16, R24 51 Ом
необходимо установить резисторы со-
противлением (430-510) Ом мощнос-
тью 2 Вт.
8
?!
, 8Н2П,
z ВИВИ
3
Рис.2
~220В
S1.2
FU353.1
'.2прав.
пан.
о,1мк
¥4 6,20м * Ец.лгб.кан.
I
22
23
^Г У, 4У *£д.арабкам.
~^00мкк450в
V2 *Л»кр.с./1Ра1.кан
^ООмккЗООВ
УЗ 03 50мк __
-^S-^ieoe^
Накал
. ВыюЗнык
□Л
прав. кап.
-U90B
86220k Накал ламп /
53.2_
16
17
18
19
В кочестве выходного трансформа-
торе использован промышленный транс-
форматор типа ОСМ-О, I УЗ {железо ШЛ
2,5x84 см, Ос-2,5х4и 10 см2, Схема рас-
положения обмоток на каркасе
показана на рцс.6, К анодом ламп под-
соединяются выводы трансформатора
29
25
^ООмккрТОВ
У5 £зкр.с.ле9.каи.
07 '//gOO МКЛЗОО В
-J
гб св зомкнавт
109
\50мк»160 8
I I-Гт^см.ли.каи.
ЯвТг^/б.йк
Рис.З
26
27
10
РадюАматор 5/96
Звук
Таблица параметров сетевого трансформатора
Обмотки Раздельное питание каналов Совмещенное питание каналов
Ток, А Напряжение В Ток, А Напряжение В
1-2 1.2 220 1,2 220
4-5 0,25 320 0,5 330
6-7 0,07 220 0,14 230
8-9 0,05 39 0,1 39
10-11 1,8 6,5 3,6 6,7
12-13 1,8 6,5 3,6 6,7
14-15 1,09 6,3 2,18 6,5
IК и 6Н. В анодной обмотке имеется 6 секций. Каждая секция
намотано рядовой намоткой (виток к витку) и должна умес-
титься едва слоя. При намотке необходимо обратить внимание
но то, чтобы начало одной секции (например 1Н)было с одного
кроя, о начало следующей секции (например 2Н) • с другого
края каркаса. В током случае секции легче соединять. Колнче-
ство витков в секции 437, диаметр провода 0,27 мм. В итоге
при последовательном соединении секций между выводами
+Ео и Al, А2 трансформатора Т (рис. 1} ползаем две полуоб-
мотки по 1311 витков в каждой.
Выходная обмотка имеет 5 секций по 85 витков провода
диаметрам 0,35 мл. Ночопо секций расположены с одного
края каркаса (на рис.6 - с левого), о концы - с другого края.
Каждая секция наматывается в ряд одним слоем. Если радио-
любители хотят полнить другое выходное сопротивление уси-
лителя, то необходимо изменить количество витков выходной
обмотки выходного трансформатора. Например, для рис.1
(4 выходных лампы, фиксированное смещение) номинальное
выходное сопротивление составляет 4 Ома. Поэтому для по-
лучения необходимого выходного сопротивления усилителя
(2вых) необходимо количество витков секции умножить (при
большем, чем 4 Ома сопротивлении) или поделить (при мень-
шем сопротивлении) но '/2вых/4 Ом роз. Значит, чтобы полу-
чить для рис.1 выходное сопротивление 8 Ом, необходимо
количество витков секции умножить на ^8/4. В результате
получим 85^2-120 витков. Сечение провода для выходной
обмотки необходимо выбрать из табл. 1.4 [3]: 5в ^«5^
^2-0,057 см2/1 /41и0,04 см2. Для выходного сопротивления 8
Ом находим в табл. 1.4 [3] по площади сечения 0.04 см2 диа-
метр провода 0,23 мм. Обращаю внимание радиолюбителей
но то, что ламповый усилитель, в отличие от транзисторного
или твердотельного, имеет ту особенность, что он выдает мак-
симальную мощность но определенном (номинальном) сопро-
тивлении нагрузки. При азпротивлении нагрузки большем или
меньшем номинального мощность подает.
Конструкция И Д01ШМ
Для изготовления усилителя в зависимости от размеров
трансформаторов, количество ламп и конденсаторов изготов-
ляют П-оброзное шасси (но таких когда-то делали серые лам-
повые радиоприемники). Материалом может служить алюми-
ниевый, дюралевый или оцинкованный лист. Выходные лампы
желательно разместить над отверстиями с диаметром боль-
шим, чем сама лампа, чтобы воздух с подвала шосси свобод*
но поднимался вверх вокруг лампы. Использовать шосси в
качестве общего провода недопустимо. Последний выполня-
ется луженным медным проводам диаметрам 0,9-1,0 мм, за-
земляется в одной точке около блока питания, дольше протя-
гивается с нижней стороны шосси параллельно верхней крышке
и крепится к шосси с помощью изоляционного материала. От
точки заземления общий провод ведут к лампам выходного
каскада, к выходным трансформатором, о потом уже к лампам
предварительного каскода и к входному гнезду.
Желательный вариант размещения силовых (силового) и
выходных трансформаторов показан на рис.7 (вид сверху). Си-
ловые трансформаторы (трансформатор) выбирают согласно
выше приведенных технических донных и из
донных таблицы. Для схемы, изображенной
но рис.1, требуется один силовой транс-
форматор ТС-250, два ТС-180 или 'с на-
тяжкой' подойдут два ТС-100. Если доволь-
ствоваться мощностью 26 Вт но канал и
восемью выходными лампами, то для пита-
ния подойдет один трансформатор ТС* 180.
Перед намотюй трансформатора (напри*
мер ТС-180) его следует подключить к
электросети и замерить напряжение на вто-
ричных обмотках, чтобы потом, размотав
одну из них, посчитать Количество витков в
ней и, разделив их но напряжение в ней,
вычислить количество витков но вольт (чис*
ла постоянное для донного трансформа-
тора). Количество витков в остальных об-
мотках получают, взяв из таблицы напря-
жение обмотки и умножив его но количе-
ство витков но вольт. Диаметр провода об-
мотки определяют по току из таблицы но-
шей статьи и табл. 1.4 [3].
Перед размоткой трансформаторов се-
рии ТС необходимо сначала разобрать
хомуты крепления, потом, зажав один ко-
нец железного сердечника в тисках через
картонные прокладки, резко ударяют молотком по куску фа-
неры или дерева, приложенному к другому (незажатому) кон-
цу сердечника. Таким образом сердечник распадется но две
части. Затем нужно размотать обмотки, размещенные но двух
каркасах, оставив экранную и сетевую. Если экранной обмот-
ки нет, то ее необходимо намотать одним слоем виток к витку.
Один конец этой обмотки следует обрезать без вывода нару-
жу и зоизолировоть.
Изоляция обмоток между слоями может выполняться сло-
ем диаграммой бумаги (рулонной) или другой. Изоляция между
обмотками (секциями) в выходных трансформаторах состоит
из трех слоев: снизу и сверху по слою бумаги, о между ними
слой локотками. Изоляция может быть 'сухой*, т.е. не пропи-
тываться, если усилитель будет эксплуатироваться в сухих по-
мещениях без резких изменений температуры. Если же пред-
видится эксплуатация в холодных, влажных помещениях, та в
током случае каркасы с обмотками трансформаторов прова-
риваются в парафине.' Обратите внимание но то, что изоля-
ция между сетевой обмоткой и экранной, о также между эк-
ранной обмоткой и повышающей должно быть надежной, по-
тому что экранная обмотка соединяется с общим проводом
(массой).
npimwwn i а детали
По рис.1: Rll, R13, RI9, R20 10-15 кОм, 0,25-1 Вт; R12,
R14, R21, R22 390-470 кОм, 0,25-1 Вт; R17, R18, R25, R26 510
Ом-1 кОм, 2 Вт; RI5, R16, R23, R24 10-51 Ом, 2 Вт. Тип резис-
торов любой. С2, С4 - К5О-12, К50-7, К50-27 (могут быть и по
100 мкФ); С1 - КМ-5, КМ-6; СЗ - К73-17 но 400 В и С5, С7,
С7 • К73-17 но 250 В (от современных цветных телевизоров).
По рис.З: 51-S3 - тумблеры П2Т-7, П2Т-21, П2Т-3; VI, V4 -
КЦ402А, КЦ404А, КЦ405А, КД209Б (4 шт); V2, V5 - КЦ4О2Б,
КЦ404Б, КЦ405Б, КД209Б (4 шт|; V3, V6 - КЦ405Г или 4 диода
с обратным напряжением не менее 200 В; Rl, R2, R6, R7 С5-
37-6 (фильтр питания цветных телевизоров серии ЗУСКТ,
4VCKT); С1, С2, С6, С7 - К5О-7, К50-27; СЗ, С4, С8, С9 -могут
й‘2
RZ
Рис.4
С2
М ^мрлрав. мн.
~у100им3508
? *Ецгр.Ш.кан.
*38.8к
^мн.пр.мн.
+TW
•=i=-S0HKtt608
* ^'Есн.леВмш.
Рис. 5
быть любые и большей емкости, но но напряжение не менее
100 В.
Настройка усилителя
При схеме с фиксированным смещением настройка сво-
дится:
1) К подбор/ такого напряжения с помощью R3, R8 (рис.З)
и R29 (рис.1), чтобы мощность рассеяния но аноде выходной
лампы не превышало 15 Вт, т.е. чтобы анодный ток (через
R15, R16, R23, R24) не превышал 15Вт/400В*37Л мА. Соот-
ветственно напряжение но катодах ламп (ножка 8) при отсут-
ствии входного сигнала не должно превышать 51 Ом
хО/)375Аи 1,91 В. Токи ломт могут несколько отличаться, поэ-
тому лампы в плечи необходима подбирать с приблизительно
одинаковыми токами. Кроме того, для предупреждения намаг-
ничения выходного трансформатора необходимо, чтобы сум-
ма токов ламп одного плеча (VL3, VL4) ровнялась сумме токов
другого плечо (VL5, VL6).
2) Перед пробным включением необходимо нагрузить вы-
ходы каналов резисторами типа ПЕ-50, равными номинально-
му выходному сопротивлению усилителя, или мощные гром-
коговорителями. Включают тумблер 51 и прогревают лампы.
Приблизительно через 45-60 с включают тумблер анодного
питания одного из каналов (например 52) и тут же его выклю-
чают. Если во время включения 52 выходной трансформатор
сильно 'загудит* или загудит громкоговоритель, если он под-
соединен вместо резистора, то необходимо выключить 51 и
перелаять концы выходного трансформатора: тот, который 'си-
Рис. 6
©©©©Г~-
ООО
О о
«г
Рис. 7
1- лампы выходного каскада; 2, 3 • силовые
трансформаторы; 4 - выходные трансформаторы; 5 -
лампы предварит, каскодов; 6 - электролитические
конденсаторы
дел' но массе, снять и на его место припаять другой - тот, к
которому подсоединено обратная связь. На этом настройка
заканчивается.
Литература
1. Сухов Н.Е Полный ПУЗЧ но трех микроаемах//Рад1оамагор.-
I994.-N10.- С. 2-4.
2. Тарасов 8. Пассивный регулятор тембра.//Радио.- 1989.- N9.-
С.70-72.
3. Терещух Р.М., Тврещук КМ, Седов С.А Полупроводниковые
лриемно-уочлительные устройства. Слров. радиолюбителя.-Киев: Наук,
думка, 1981.• 10 с «
4. Тврещук Р.М., Дсмбругов Р.М., Босый Н.Д. Справочник родио-
любителя.-Киев: Наук, думка, I960.- С.322-325
5. Войшвиллс Г.В. Усилители низкой частоты но электронных лам-
пох.-Моасво. 1959.- С.507-512, 590-593.
РадюАматор 5/96
И
Звук / ТВ
«ОРЕЛЬ-101» - борьба с наводками
В.Р.Ващук, г.Львов
Обращаюсь в журнал 'Радюаматор' в связи с
опубликованными в нем материалами на тему
модернизации магнитофона-приставки 'Орель-
101*. Собственноручно доработал предваритель-
ный усилитель записи и устройство индикации не-
скольких аппаратов. Некоторые из аппаратов
имели очень высокий уровень наводок с частотой
сети. Выяснил, что причиной этого были силовой,
трансформатор и двигатель Ml, хотя каждый ап-
парат имел и свои индивидуальные особенности.
Для уменьшения уровня наводок были приняты
следующие меры:
I. Универсальную головку соединил с объеди-
нительным блоком экранированной витой парой
(провод МГТФЭ), минуя разъем XI8 объединитель-,
ного блока. В некоторых случаях этого бывает до-
статочно.
2. Если уровень наводок остается высоким, не-
обходимо соединить монтажным проводом точку
объединения линий заземления (около силового
трансформатора) со следующими точками монта-
жа:
а) с лепестком заземления ЛПМ (или планки
ЛПМ, на которой укреплена универсальная маг-
нитная головка);
б) с усилителем воспроизведения, для чего на
объединительном блоке со стороны размещения
плат блоков разрезать 'земляную дорожку', а мон-
тажный провод подсоединить к контакту 8 разъ-
ема Х8 объединительного блока;
в) с контактом 2 разъема Х4 объ-
единительного блока.
Для питания регулятора скорости
используется нестабилизированное
напряжение 9 В с размахом пульса-
ций до I В, которое передается по
печатным дорожкам через весь обь*
единительный блок. Для уменьшения
уровня наводок необходимо эти до-
рожки перерезать, а напряжение 9
В подавать экранированным прово-
дом к разъему XII (контакт 3) объ-
единительного блока и на регулятор
скорости, минуя разъем XI9 (контакт
13) объединительного блока (дорож-
ку на этот контакт обрезать).
Если после этих мер уровень
наводок не уменьшится, необходимо
развернуть силовой трансформатор
на угол от 45 до 90* , выбирая на
слух положение, при котором
рис 2 наводки будут минимальными. Для за-
крепления трансформатора в новом
положении следует выпаять вилку
МРН-14-3 разъема XI7 объединительного блока
(к нему подсоединяется блок стабилизатора на-
пряжения) и закрепить на шасси, как показано на
рис. I, соединив с объединительным блоком с по-
мощью жгута. Для крепления разъема МРН-14-3 к
шасси использовано отверстие, которое уже име-
ется в шасси, и две алюминиевые пластинки раз-
мером 3 х 10 х 5 мм с двумя отверстиями и с
резьбой М3. Одно отверстие предназначено для
крепления разъема винтом, имеющимся в нем, а
другое отверстие - для крепления к шасси. Для
крепления к шасси трансформатора используют
уже имеющиеся отверстия или сверлят новые, при
этом трансформатор поднимается на 5 - 7 мм во
избежание его касания с объединительным блоком.
После проделанных операций может еще про-
слушиваться фон, наведенный на магнитную головку
магнитным полем от двигателя МI. Для его устра-
нения необходимо развернуть двигатель так, как
показано на рис.2. При этом ЛПМ отсоединяют
от шасси и от объединительного блока, разбира-
ют его и в шасси ЛПМ (литая деталь) делают вы-
рез для крепления двигателя, как изображено на
рис.З. Двигатель отсоединяют от передней панели
ЛПМ, а кронштейн его крепления укорачивают и
изгибают так, чтобы при креплении двигателя в
новом положении пасик привода ведущего вала
бып натянутый и попадал на маховик в нужном
месте. Далее сверпят отверстия и нарезают резь-
бу. Двигатель укрепляют на шасси, надевают па-
сик и собирают ЛПМ. Плату регулятора скорости
крепят в подходящем месте на шасси ЛПМ.
После проведенных мер уровень фона и наводок
существенно уменьшается, но вполне возможно,
что и это не поможет, потому что сейчас я рабо-
таю над аппаратом, в котором фон, наведенный
от двигателя, удалось уменьшить, а уровень наводок
нет.
О надежности цветных кинескопов
В последнее время надежность роботы отечественных
(и стран СНГ) кинескопов резко ухудшилось, особенно типов
61ЛК5Ц и 51ЛК2Ц. Срок службы их существенно сокро-
тился, в основном из-за потери эмиссии катодов, и пере-
горания нити накала Поскольку кинескоп - самая доро-
гостоящая детоль телевизора, возникает много вопросов
о причинах такого явления и соответственно способов уст-
ранения этих причин. В большинстве своем эти спосо-
бы не ведут к зометному продлению ресурса, о некото-
рые из них даже и вредны.
Необходимо помнить, что эти отказы результат низкого
качество самих кинескопов, о не схем тех или иных моду-
лей телевизора (подразумеваются только исправные). Яв-
ляется также ошибочным мнение, что кинескоп 'садят'
модули цветности с автоболансом белого типа МЦ-31,
МЦ-41, МЦ-46 и т.п. Все режимы (па напряжениям) в ра-
бочих модулях соответствуют паспортным данным кине-
скопов и при правильно работающей схеме ограничения
тока лучей (ОТЛ) ни в каких случаях не приближаются к
предельным! Их недостаток - 'холодная* засветка кине-
скопа при включении телевизора, когда катоды еще не
прогрелись до рабочей температуры. Мо с таким включе-
нием 'мирятся' импортные (до и советские более ронных
выпусков) кинескопы, работая па 6 лет без аварийного'
снижения эмиссии.
Режим, когда температура нити нокала не достигает
А. Флориан, г. Киев
номинала, а ток катода уже максимальный, действует
роэрушающе в первую очередь (причем, процесс лавино-
образный) на катоды, в приповерхностном слое (оксид -
вакуум) которых имеются физические неоднородности,
химические и механические примеси. Происходит процесс
локального перегрева катодным током этих участков и
физическое и химическое разрушение оксидной пленки.
Схемы для 'задержки включения' катодов [1) в таком слу-
чае только смягчают участь кинескопа, но не устраняют
причину его преждевременного старения' нарушения тех-
нологии при изготовлении.
Имеются также схемы поддержания накала при выклю-
ченном телевизоре - это уже прямой вред кинескопу, по-
скольку дежурный режим без токоотборо ведет к умень-
шению эмиссионной способности за счет ухудшения пара-
метров внутреннего промежуточного слоя керн - оксид [2].
Какие же советы, учитывая вышеизложенное, следует
принять к сведению при выборе нового кинескопа?
1. Me гонитесь за кинескопом, у которого очень боль-
шие (запредельные) токи катодов - это не показатель их
эмиссионной способности, о скорее свидетельствует о том,
что он не прошел полного цикло тренировки и прогона
при изготовлении.
2. Токи катодов разных пушек не должны существенно
(более чем на 20 %) отличаться друг от друга.
3. Нити накола всех трех пушек должны светиться с
одиноковой яркостью и спектром
4. По возможности применять приборы, позволяющие
визуально оценить состояние поверхностного слоя като-
дов [3J.
При установке нового кинескопа нужно учитывать сле-
дующее'
1. Напряжение накола должно строю соответствовать
паспортному, и регулировать его следует в режиме сред-
ней яркости, контрастности и насыщенности.
2. Ускоряющее напряжение должно быть минимально
возможным для обеспечения работоспособности модуля
цветности.
3. ОТЛ должно работать безусловно, если МЦ (без
ОТЛ) 'раскачивает' катоды до токов выше допустимых.
4. Не применять метод 'Визуальной* оценки эмиссии
путем закорачивания катодов на корпус. При внедрении
доработок - проводить обязательный контроль режимов
по напряжениям и токам кинескопа нс их соответствие
паспортным. В заключении следует заметить, что кине-
скоп, 'севший' через гад-палторо после введения в экс-
плуатацию, практически невозможно 'оживить' надолго
путем прострела или активации' через неделю-другую та-
кой кинескоп вернется к исходному состоянию и заставит
пожалеть о затраченных времени и средствах.
Литература.
1. Радио. - 1987. - N5.-C- 40-43.
2. Ингбермон М.И., Эпштейн М.С Оптимальные режи-
мы применения и эксплуатации электровакуумных прибо-
ров. - М.: Радио и связь, 1985.
3. Макарец С.Л. Прибор для проверки и восстановле-
ния кинескопов с визуальной оценкой изоброжения като-
да (Радюаматор- 1995.- N4)
12
Рад/оАматор 5/96
в Бытовая электроника
♦|
S= Зарядное устройство
ij" Ю.Л.Бутырин, с.Федоровка
Автор предлагает схему зарядного устройства с широкими пре-
делами регулирования зарядного тока (от 2 до 15 А), которое при
относительно небольших габаритах и малом количестве деталей
позволяет осуществлять зарядку аккумуляторов емкостью до 200 А-ч.
Принцип рабагы. Переменное напряжение, снимаемое со вто-
ричной обмотки трансформатора Т, поступает на выпрямительный
мост, в каждую диагональ которого включен транзистор и диод. С
диодов VD3 и VD4 на базу транзистора VT3 подается напряжение
смещения, которое регулируется потенциометром R2. В зависи-
мости от положения движка потенциометра изменяется сопротив-
ление перехода коллектор-эмиттер транзистора VT3, а значит, и
ток смещения транзисторов VT1 и VT2.
В качестве диодов VD1 и VD2 используются полупроводниковые
диоды типа Д242 или Д246, а в качестве диодов VD3 и VD4 - типа
Д226. Транзисторы VT1 и VT2 типа КТ837 (П4, П210), VT3 типа
КТ814 (П201, П217).
Транзисторы крепят на общем радиаторе размерами 25 х 16
см, который является одновременно задней стенкой устройства.
Диоды VD1 и VD2 устанавливают на радиаторе площадью по 100
см2 на каждый диод.
Трансформатор типа ТС-200 от телевизоров. Вторичная обмот-
ка перемотана проводом ПЭВ-2,0 на напряжение 14,5 В. Можно
применить любой другой трансформатор мощностью не менее 200
Вт, соответственно перемотав вторичную обмотку.
v Сбережем и сэкономим
_ В. А. Поройков, г. Одесса
Известно, что нить накала электролампочки пере-
горает, как правило, во время включения, так как в
этот момент '’’бросок* гока приходится на холодную
нить накала, которая в этом случае имеет неболь-
шое сопротивление. Чтобы избежать выхода из
строя лампочки, необходимо на нее сначала пода-
ть пониженное напряжение. Нить накала разогре-
ется и ее сопротивление возрастет. После чего по-
дать полное напряжение. 'Бросок' тока будет мень-
ше и нить накала не перегорит.
Для решения этой задачи К. Коломейцев в ста-
тье 'Лампа накаливания служит дольше' (см.
'Радио' N9, 1993, с.32) приводит четыре схемы,
из которых первые две являются основными. Смон-
тировано устройство в коробке штатного выкпю-
чагеля. Детали: двухполюсный выключатель и диод.
Для лампочки 60 Вт в рекомендуемом устройстве
можно использовать диоды Д204, Д205, Д226В,
Д226&, ДГ-Ц25(Д7Д), ДГ-Ц26(Д7Е), ДГ-Ц27(Д7Ж).
Все имеют амплитуду обратного напряжения 300
В и более
Собранное устройство (рис. 1) работает следу-
ющим образом При включении контакта 5А1 ток
проходит через включенный диод (однополупери-
одный выпрямитель) и лампочку, которая горит
вполнакала. На диоде падает почти половина на-
пряжения. При включении контакта SA2 лампочка
горит полным накалом
Устройство обладает недостатком - надо со-
блюдать очередность включения: сначала SA1,
потом SA2
Устройство на рис. 2 не требует очередности
включения. Итак, приведенные схемы позволяют
избежать выхода из строя нити накала лампочки
при вкпючении.
Автор статьи К. Коломойцев как-то мимоходом
упомянул об использовании лампочки в дежурном
режиме, т.е. вполнакала. А ведь в этом случае
расход электроэнергии и плата за нее сократится
в 2 раза. Использовать такое включение лампочки
можно в местах, где не требуется яркое освеще-
ние, но чтобы в темное время суток был свет (в
подъездах, коридорах, на пестничных клетках, кух-
не И Т.Д.).
Рассмотрим пример. Пусть лампочка 60 Вт ус-
тановлена в коридоре и находится во включенном
состоянии с 16м до 07^, т.е. 15 часов (декабрь).
Расход электроэнергии в сутки составляет 0,9
кВт»ч, а за месяц - 27 кВт*ч, т.е. необходимо за-
Расчет произведен для лампочки 60 Вт, как
самой распространенной и доступной Лампочек
15 и 25 Вт в продаже практически нет, лампочки
40 Вт трудно достать, а 100 и более Вт в совре-
менных условиях - непозволительная роскошь.
платить 5200 • 27 “ 140400
крб. Если использовать при-
веденные схемы, платить
придется в 2 раза меньше,
т.е. 70200 крб.
Использование лампоч-
ки в дежурном режиме
(вполнакала) увеличивает и
продолжительность ее
'жизни' в 2-3 раза, а мо-
жет, и больше.
Не случайно в целях про-
дления срока службы лам-
пы рекомендуется эксплуа-
тировать графопроекторы и
проекторы на пониженном
напряжении. Срок 'жизни'
лампы увеличивается при
этом в 3-4 раза.
Таким образом, предло-
женные К. Коломейцевым
.устройства позволяют сэко-
номить электроэнергию,
продлить 'жизнь' лампочки
и спасти ее от выхода из
Предлагаем товары
польской фирмы MJM
- транскодеры SECAM/PAL
- конвертеры звука 5,5 МГц
/6,5 МГц
- УКВ конвертеры
Установка, продажа, гарантия
252032 г.Киев, 32, Ярославов Вал,
28, в помещении “Телеателье”.
тел.228-36-76, 229-42-1'3
строя 8 момент включения.
РадюАматор 5/96
13
ПК & программирование
ZX-Spectrum ”
v
/Продолжение. Начало см. в 'РА' Nil /94, 6, 7/1995 г.)
Копировщики ЛЕНТА - ЛЕНТА
7 Lasl Норе. Оригинально оформлена "Последняя Надежда’
Д.Ю.Степаненко. Тут и кабели с разъемами, и магнитофоны с утап-
ливающимися клавишами. Однако принципиальных отличий от
предыдущей она не имеет. Режим бит-транслятора включается кла-
вишей [С] ору, о чем сигнализирует соответствующая надпись в
окне редактора заголовков (HEADER EDITOR). Последний позволя-
ет считывать заголовки программ (директива [L]oad), изменять имя
([E]dit) и записывать их на ленту [S]ave. Ввод нового имени закан-
чивается клавишей [ENTER]. Скопировать собственно данные в таком
режиме нельзя, так как, прочитав заголовок, копировщик сразу
переходит в режим "выключено* (OFF). Клавиша [BREAK/SPACE]
немедленно прерывает выполнение текущей команды и переводит
программу в исходное состояние. Для выхода (или зависания ?)
служит комбинация [CS]+[Q] (Q заглавное).
Вероятно, программы, работающие по принципу бит-трансля-
ции, были одними из первых средств, позволивших получить рабо-
тоспособные копии ленточных версий защищенных программ. Этот
принцип хорош не только тем, что не требует аппаратных дорабо-
ток компьютера, но и независимостью от операционной системы.
В такой "машинонезависимости" автор имел возможность убедиться,
скопировав на "синклере* защищенную игру для "Ориона-128*.
Работоспособность копии, полученной таким способом, сильно
зависит от качества трактов записи-воспроизведения и лентопро-
тяжных механизмов применяемых магнитофонов, точности регули-
ровки входного компаратора схемы чтения компьютера, степени
изношенности ленты оригинала и т.п. факторов. Даже в самом
благоприятном случае копия получается хоть и "рабочей*, но 'гряз-
ной* из-за срабатывания компаратора от шумов в паузах.
Нормализацию фронтов и уровня сигнала можно выполнить с
более высоким качеством и не прибегая к программным средст-
вам. Такая доработка доступна любому радиолюбителю, когда-
либо прикасавшемуся к своему компьютеру паяльником, а таких,
учитывая число самодельных 'синклеров*, большинство. Передел-
ка сводится к определению точки выхода усиленного и сформира-
LENINGRAD-1
430К
В.Ю.Огиенко, г.Киев
ванного сигнала и выводу его на разъем, к которому будет под-
ключаться записывающий аппарат. Фрагменты схем наиболее рас-
пространенных версий приведены на рисунке. Вновь добавленные
элементы отмечены апострофом. По такому "секретному’ принци-
пу работают рекламировавшиеся в свое время "уникальные, не
имеющие аналогов’ копировщики.
часть т
Копировщики ЛЕНТА-ДИСК и ДИСК-ЛЕНТА
Настало время вспомнить, что магнитная лента не является един-
ственным средством хранения информации даже для бытовых ком-
пьютеров. Кроме того, учитывая, что к моменту появления первой
дисковой операционной системы для ZX-Spectrum — TR-DOS, был
наработан солидный объем информации на кассетах, вопрос об
адаптации программ под новый тип носителя приобрел немалое
значение. В состав стандартной поставки TR-DOS входила утили-
та-копировщик ЛЕНТА-ДИСК, с которой мы и начнем.
/. ТАРЕ ТС DISK COPIER VER 5.0
Только взглянув на заставку понимаешь, что многого от такой
программы ждать не следует и вопрос о дате создания становится
риторическим:
ТАРЕ ТО DISK COPIER VER 5.О
TECHNOLOGY RESEARCH LTD.
DATA TYPE: BASIC
FILENAME: SINC-COPY
CODE LENGTH: 00101
START LENGTH: 00001
BASIC LENGTH: 00101
PRESS [BREAK] TO STOP
START TAPE
Все меню программы представлено одной клавишей [BREAK],
которая выводит в Бейсик. Впрочем, в нем же с сообщением об
ошибке (Invalid color, например) вы окажетесь при попытке считать
программу, имя которой содержит управляющие символы (COPY-
COPY, например). Не по зубам
'версии 5.0* и блоки без
заголовков — она их просто
игнорирует. Не отличает она
числовые массивы от символь-
ных, ну а о максимальном объ-
еме копируемых файлов оста-
ется только гадать — ответ
"NOT ENOUGH MEMORY* не
заставит себя ждать. Можно
предположить, что предыдущие
четыре версии не превосходи-
ли данную.
Дисковому файлу присваива-
ется имя,первые восемь знаков
которого повторяют ленточный
прототип. Если на диске уже
есть файл с таким именем, он
стирается без предупреждения.
"Вылетев* в Бейсик, можно про-
должить работу с помощью
CONTINUE.
(Продолжение следует)
14
Рад1оАматор 5/96
я!нвяяшншвввяиишяннмяяшлнвинияявяявяш В блокнот схемотехника
YAMAHA Н3000: 900 Вт на нагрузке 8 Ом!
На рис.2 изображены зависимости коэффициента гармоник в функции вьходной мощ-
ности для частот 20 Гц, 1 и 20 кГц для трех режимов нагрузки (сверху вниз стерео 8 Ом.
стерео 4 Ома, 8 Ом в мостовом включении).
(Продолжение следует)
350 8т но коноп
450 Вт но канол
900 Вт
1000 Вт
10 Гц...50 кГц
Профессиональный УНЧ НЗООО, блок-схема которого показана на рис. 1, предназна-
чен для озвучивания больших концертньх эолов, но его схемотехника представляет инте-
рес и для любителей Hi-Fi техники.
Основные параметры
Выходная мощность (Кг < 0,1%) в режимах:
стерео (Rh = 8 Ом)
стерео (Rh = 4 Ом)
мост (Rh - 8 Ом)
пиковая (20 мс, Rh = 2 Оч стерео)
АЧХ при неравномерности 0... -I дБ
Коэффициент гармоник в полосе частот от 20 Гц до 20 кГц при половинной выходной
мощности в режимах:
стерео (Rh = 8 Ом или 4 Ом) < 0,07%
мост (Rh = 8 Ом) < 0,07%
Коэффициент интермодуляционных искажений (60 Гц / 7 кГц,' 4:1) при половинной
выходной мощности в режимах;
стерео (Rh = 8 Ом или 4 Ом) < 0,01%
мост (Rh в 8 Ом) < 0,01%
Отношение ситнал/шум 106 дБА
Коэффициент демпфирования (Rh = 8 Ом, f = 1 кГц) > 200
Скорость нарастания в режимах:
стерео > 30 В / мкс
мост > 50 В / мкс
Чувствительность +4 дБ
Коэффициент усиления 32 дБ
Входное сопротивление 30 кОм (балансный вход) или 15 кОм (несимметричный)
Усилитель имеет две системы защиты от перегрузок: лимитер в предусилителе, авто-
матически снижающий коэффициент усиления, если коэффициент гормоник усилителя
превысит порог 0,5%, и схему защиты выходной ступени, активизирующуюся при умень-
шении сопротивления ногрузки до 1 Ow и менее. Кроме того, имеется автоматическая
трехступенчатая система принудительного воздушного охлаждения с порогами переклю-
чения 85'С и 95*С.
На стр. 16 и 17 показаны схемы собственно усилителя мощности и системы защиты от
перегрузок, а схемы блоков индикации, питания и предусилителя будут опубликованы в
следующем выпуске 'Блокнота схемотехника'.
Основной схемной особенностью усилителя является применение режима класса Н
для разгрузки по мощности транзисторов выходного каскада. Четыре комплементарные
пары усилительньх транзисторов выходного каскада (Q29 -Q32, Q35 - Q38), включен-
ные параллельно, работают, в режиме с небольшим напряжением коллектор-эмиттер
(6,3 В), благодаря чему рассеиваемая на них мощность относительно невелика. Основ-
ной тепловой удар при большой вьосодной мощности принимают на себя транзисторы
Q42 * Q44 и Q47 - Q49, на которых падает большая часть напряжений питания. Базы
этих транзисторов, как и базы основных усилительньх (Q42 - Q44, Q47 * Q49), через три
эмиттерньх повторителя Q17 - Q20 и Q41, Q46 подключены к выходу усилителя напря-
жения (Q8, Q10), но благодаря стабилитронам D5 и D6 'сдвинуты' по уровню на 6,3 В.
Таким образом, сигнальные транзисторы оказываются разгруженными по мощности, что
дает им возможность работать в высоколинейном режиме без перегрузок, а транзисто-
ры, на которых рассеивается мощность, выполняют 'обслуживающие' функции обеспече-
ния 'плавающего' питания и не входят непосредственно в конал прохождения сигнала (и
следовательно, не вносят искажений).
THD + N vto OUTPUT POWER
MODE : STEREO
THD + N vs OUTPUT POWER
MODE BRIDGE
LOAD 8 D
Рис. 2
ON
°OFF
INPUT
ON
г OFF
PIN 1
GND
-0-
(Att)
CHANNELS
STEREO
PARALLEL
BRIDGE г
) LIMITER )
LIMITER )
Г Ach’PowerAmp'cTrajit
I I PC Limiter I
j I Ctp Detector I
Protection Circuit
Bch Power-AmpCkcult
| PC Limiter |
| Clip Detector |
SPEAKERS
CHANNEL A
Oiu
£g
^E
to m
-\P-SUB 15 female ] MONUOR/REMOTE
(Pre Retoy Output Leveifati)
(CUPAJMfT HDjWi)
(OUTPUT ON MMcft)
(TEMP RD.)
(МЦТЕЛ*)
(POWER OFF)
Sg
St
SPEAKERS
'CHANNEL В
Рис.1
РадюАматор 5/96
15
00
о
РадюАматор 5/96
локнот схемотехника
ЕВ CHANNEL В
SAME AS CHANNEL A
1
Го IN- CN406
to IN-CN40t
H3OOO
YAMAHA CORP.
HAMAMATSU. JAPAN
Дайджест 5/96
a,40DWl>At5ftlE
f.
iilliil,yjl...
Das MagazmSr Funk
Elektromk • Computer
U»is« d« ШиШмЫи lifmlti Май 1 fU
Зигмунд Хен шел (DL2JSH) из Герма-
нии предложил схему простого детектора ка-
беля, основанную на принципе зондирования корот-
кими импульсами /рис. 7). Если выходное сопротивление
генератора импульсов ровно волновому сопротивлению
кобеля произвольной длины, соединяющего генератор с
осциллографом и исследуемым кабелем с тем же волна*
вым сопротивлением, а входной импеданс осциллогра-
фа больше 100 кОм, то в точке подключения исследуе-
мого кабеля эквивалентное сопротивление Ze (рис. 1)
будет ровно волновому сопротивлению кабеля.
Указанное соединение достаточно просто осуществить,
используя стандартный коаксиальный тройник. Но рисЗа
изображено осциллограмма зондирующего импульса для
Ze со значительной индуктивной составляющей, а нс
рисЗЬ с емкостной составляющей. Осциллограф но
рис 1 синхронизируется сигналом с генератора импуль-
сов. Если исследуемый кабель нагружен на сопротивле-
ние Z, равное его волновому сопротивлению (Zk), вся
энергия зондирующих импульсов поглощается сопротив-
лением нагрузки Z (осциллограмма рис.2а]. Когда Z не
равно Zk. часть энергии импульса отражается от на-
грузки и возвращается но вход кабеля через время
Al Если Z > Zk, отраженный импульс будет иметь от-
рицательную полярность \рис.2Ь}, о для Z < Zk -поло-
жительную полярность \рис.2б). Длину кабеля до места
отражения зондирующего импульса можно определить
Табл. 1
Диапазон, МГц Число витков С1 С2
2 - 4 60 33 пФ 10 пФ
3,5 - 5,7 45
5 - 8 28 10 пФ 33 пФ
7,8-13 14
13 - 22 7
21 - 35 4,5
34 - 60 2,5
60-120 1,5
120 - 200 1
по формуле: I = (0,3AlV)/2, где I - длина кабеля (м), At -
время между прямым и отраженным импульсами |нС), V -
коэффициент укорочения кабеля. Погрешность опреде-
ления I по этой формуле в основном зависит от точнос-
ти определения коэффициента укорочения испытуемого
кабеля. Значения V можно узнать из справочных данных
но кабели (для коаксиальных кабелей с полиэтиленовой
внутренней изоляцией V - 0,66) или определить по фор-
муле: V = (21)/(0,ЗД|), используя описываемый метод и
зная точную длину кабеля с коротким замыканием или
холостым ходом на конце. Минимальная длина измеряе-
мого кабеля будет тем меньше, чем короче длительность
зондирующего импульса (ti но рис.2о} и широкополос-
ное канал вертикального отклонения осциллографа.
Максимальная длина исследуемого кабеля зависит в
основном от его коэффициента затухания. Но рис 3 пред-
ставлена схема генератора зондирующих импульсов. Чос-
тота следования импульсов определяется цепочкой R1,
С1 и равна 70 кГц, что является достаточным для про-
верки кабелей длиной до 300 м. Длительность зондиру-
ющих импульсов ti определяется R2, С2 и постоянными
времени переходных процессов микросхемы 131 Если
применить в качестве 151 микросхему КР1533ЛАЗ (с
диодами Шотки), а также исключить R2 и С2, то можно
получить li = 5нс. Вместо микросхемы 78105 (132) можно
применить К142ЕН5А. Сопротивление резистора R3
должно быть равно волновому сопротивлению зондиру-
емого кабеля ("Funkamoteur* 2/96, с. 169, 170) От ре-
дакции. Рассмотренный принцип можно использо-
вать для определения качества согласования ан-
тенн с фидерными линиями, измерения их
волнового сопротивления.
Леннарт Рэнбвк из Швеции предложил схему
гетеродинного индикатора реаонанса
(рис.4) на двухзатворном полевом транзисторе, робота-
ющего в диапазоне от 2 до 200 МГц. Число витков ка-
тушки II, наматываемой но каркасе диаметрам 15 мм,
емкость конденсаторов С| и С2 для розных
поддиапазонов указаны в таблице 1 В пределах
поддиапазона настройка производится КПЕ емкостью
35 пФ, нуль шкалы - R7, а чувствительность - R2 ("QTCr
12/95, с.36, 37)
Испанский коротковолновик EA4BW разработал
несколько практических конструкций рамочных ан-
тенн, впервые предложенных Родом Ньюкирком, W9BRD
еще в 1933 году Эти антенны представляют рамочную
многовитковую конструкцию. В разрыв витков включа-
ются конденсаторы, с помощью которых антенна настра-
ивается в резонанс. На рис.5 покозана антенна на
диапазон 40 метров. Вертикальная сторона рамок - 107
см, горизонтальная - 137 см. Расстояние между сосед-
ними рамками 20..25 см. Переменный конденсатор 10
50 пФ, .постоянные конденсаторы по 39 пФ. Но рис.6
изображена четырехвитковая ромочноя антенна на 160
и 80 метров. Размеры сторон рамок и расстояний меж-
ду ними такие же, как у предыдущей антенны. Постоян-
ные конденсаторы - по 100 пФ, переменные конденса-
торы. С1 от 100 до 800 пФ, С2 от 50 до 650 пФ. Длина
участка рамки между точками подключения конденсато-
ра С I и оплетки фидера - 76,2 см. EA4WB работая на
эту антенну в диапазоне 80 метров смог провести CW
QSO с WN9W, KC4WWV, WK0B и W4VZB при вьходной
мощности 40 Вт. На рис.7(о,Ь,с) представлены схемы
антенны на диапазоны 30/20 метров. 17/15 метров и
12/10 метров соответственно. Геометрические размеры
такие же, как на рис.5. Номиналы конденсаторов под-
бираются при настройке ('Radioaficionodos', 12/95, с.42,
43}.
Высокочастотный милливольтметр
компенсационного типа англичанина П«Врукинга
(рис. 8) обеспечивает высокоточное (погрешность не более
18
РадюАматор 5/96
Дайджест 5/96
ELECTRONICS
WORLD
+ WIRELESS WORLD
(*>
О, I дБ) измерение в диапазоне
до I ГГц при динамическом
диапазоне 55 дБ (5 пределов
измерения от *35 до +20 дБм)
Прибор состоит из двух со-
гласованных детекторов, на
второй из которых подается
синусоидальное напряжение
частотой 1 кГц, амплитуда ко-
торого отслеживается компа-
рирующим интегратором, ин-
вертором и модулятором на
четырех диодах 1N4149 так,
чтобы она была ровна ампли-
туде входного (R.F. in) напря-
жения. В результате этого до-
стигается очень высокая ли-
нейность и термостабильность
измерения ("Electronics World
+ Wireless World" 3/96, с 242)
На рис. 9 покаэоно схема
УНЧ на полевых
транжисторах, которую
разработал англичанин
Рис.9
Voltage ref.TL431
Рад/оАматор 5/96
19
Дайджест 5/96
ELEKTRONIKA Stiftung
ЙШШЙ" WARENTEST
А.Милке. Усилительные функции выполняют первый
ОУ и полевой тронзистор Тг1, охваченные цепями об-
щей ООС па переменному (220п - 270k - 10 к - 10ц) и
постоянному (100к - Юк) току. Коэффициент усиления
равен 28, АЧХ равномерна от 2 Гц до 59 кГц, выходная
мощность 50 Вт на нагрузку 8 Ом. Особо высокая ли-
нейность достигнута благодаря работе Tr 1 в идеальном
режиме класса А с постоянно поддерживаемым опти-
мальным током стока. Для обеспечения такого режима
напряжение с токового сенсора (1 Ом в цепи стока Тг 1)
через токовое зеркало (диод 1N4 148 и биполярный
р-л-р транзистор) и интегратор на втором ОУ подается
на затвор Тг2 такого же типа, как и Тг1. Благодаря это-
му Тг 1 всегда получает 'столько тока, сколько надо' для
его работы в оптимальном режиме ("EW + WW Circuit
Ideas Pocketbook", 1995, ч.З, с.230, 231)
Стереодекодер (рис. 10) предложенный П.Бе-
лецким из Бердска, отличается отсутствием моточных
узлов и линеаризацией диодов VD1. VD2 полярного де-
тектора путем включения их в цепь ООС ОУ DAT 2
Восстановление поднесущей выполняет активный состав-
ной Т-мост C3-C5R9-R13DA1.1, резистором R11 его на-
строивают на частоту 31,25 кГц, с R13 подстраивают
эквивалентную добротность (Q-100). Резистором R5 ми-
нимизируют нелинейные искажения, а R25 регулирует
разделение стереоканалов. Входное напряжение блоко
150 мВ, коэффициент передачи I. переходное затуха-
ние на частоте 315 Гц не моное 30 дБ, коэффициент
гармоник < 0,8%, частотный диапазон 80.. 125000 Гц
при неравномерности < 3 дБ. подавление поднесущей
не менее 35 дБ ("Радио" 3/96, с27).
НэмецМаттиае Карстенс предложил 'аудио-
процессор' - преобразователь 'плоского' стерео-
фонического сигнала (L и R) в четырехканальный (рис 11)
'объемный'. Основные преобразования выполняет мик-
росхема IC5 цРС 1892 фирмы NEC, которая, наряду с
обычными для звуковых применений регуляторов темб-
ра, громкости и стереобаланса, содержит фаэосдвигаю-
щие (на угол ф) цепи и суммарно-розностную матрицу. В
результате обработки но выводе 14 формируется сиг-
нал L + <p(l-R), на выводе 12 R - 9(L-R), на выводе 13 1+R,
с на выводе 9 9(l-R). Первых два сигнала подаются на
обычные стереоколонки, а два других - на дополнитель-
ные фронтальный и тыловой. В зависимости от режима
(SI, S2 - выкл / музыка / кинофильм / Dolby surround)
изменяется фоэовый сдвиг ф, а положение регулировок
РЗ, Р5 влияет на долю дополнительных сигналов (L-R) и
(1+R), поэтому звучание можно изменять от стандартно-
го двумерного стерео до фантастического гиперобъем-
ного ("Ftektroniko Proktyczna" N26, с 9 13)
Германский институт информации для потребителей
провел иопытания стационарных проигры-
вателей компакт-дисков (ПКД), основные ре-
зультаты которых по 5-больной системе приведены в
таблице 2. Почти все испытанные ПКД обладают недо-
статками, не позволяющими считать их идеальными Для
Onkyo, Sony, Yamaha это ухудшение воспроизведения
высших частот при дистанционной регулировке громкос-
ти, Denon, Pioneer и Grundig - плохая компенсация де-
фектов некачественных компакт-дисков, Pioneer и Tech-
nics - большое энергопотребление в 'дежурном' режи-
ме ("Stiftung Warentest* '95, с. 91-97).
Табл.2
Фирма и модель Сигнал / шум Линей- ность Компе нс дефектов Peak- Search
Technics SL-PS740 5 5 5 +
Technics SL-PS840 5 5 4 +
Denon DCD-895 5 5 4 +
Grundig FA CD3 5 5 4
Grundig FA CD905 5 5 3 -
Kenwood DP-5050 5 5 4 +
Kenwood DP-7050 5 5 4 t-
Onkyo DX-7051 5 5 3
Philips CD940 5 5 4
Pioneer PD-S702 5 5 3 +
Pioneer PD-S802 5 5 з
Sony CDP-915 5 5 4 +
Sony CDP-X202 5 5 4
Yamaha CDX-S80 5 5 3 +
20
РадюАматор 5/96
Радиовещание
Зыпу..»- 23
[Время киевское (КТ) больше всемирного координированного (UTC) зимой но 2 ч,
пе’ом но Зчи мо*-ыиа московского (MSK) не 1 ч Частоты указаны в кГи Для перевода
частоты в килогерцах в длину волны в метрах следует разделить 300000 м на число
НОВЫЕ РАСПИСАНИЯ РАБОТЫ РАДИОСТАНЦИЙ (введены с 31.03 96 г)
УКРАИНА Всемирная Служба Украинского Радио (ВСУР) и Radio Ukraine International (RUl):
Ютотого. Бремя Масте- Мощи Азимут Зоны Программа
• гц аошачия лонеж пер-ке, лор-кс, кВт ОН1ОННЫ, град вещания вещания
5905 19 00-04 00 К 100 254 27S, 28, 37N ИНО-1
5915 01 00-06 00 К 100 254 27S, 28, 37N ИНО-1
5940 04 30-08 50 к 100 254 27S, 28, 37N Шалкор
6010 2’ ОС-’ООО г 100 254 27S. 28, 37N ИНО-1
б020 07 00-06 00 к 100 ND 18-20, 27-30 ИНО-1
6080 /О 00-06 00 100 8'2 30 ИНО-1
6990 04 00-09 00 к 100 74 29. 30 ИНО-1
6119 17 00-24 00 100 254 275, 28, 37N ИНО-1
7150 00 00-07 00 н 1000 309 8, 9, 27 ИНО-2
7180 14 0’3-21 ОС ) 100 277 28 ИНО-1
7205 09 00-18 30 100 254 27S, 28, 37N Шалкар
7985 04 00-09 00 к ’00 105 29, 30 ИНО-1
'3/0 09 00 20 00 к 100 105 29, 30 ИНО-1
7.Г6 00 00-02 00 Л 1000 96 30,40,4 1.54,55,58,59 ИНО-1
7405 03 00-20 СО н 100 4 19, 29 ИНО-1
7420 06 00-17 00 к 100 254 27S 28, 37N ИНО-1
9550 00 00-07 00 н 1000 309 8, 9, 27N ИНО-2
9560 23 00-04 00 100 254 27S, 28, 37М ИНО-1
9560 04 00-05 30 к 100 254 275, 28, 37N Шалкар
9600 13 00-20 00 X 100 55 29. 30 ИНО-1
9620 04 00-14 СО X 100 262 28S ИНО-1
9640 06 00- i .3 со У юо 82 30 ИНО-1
°685 04 00-^8 30 s' 100 254 27S 2В, 37N ИНО-1
?П5 03 00-0'7 оо р 1 '000 303 8, 9, 27 ИНО-1
9875 22 00-04 00 юс 262 28 ИНО-1
9960 13 00-23 00 Н юэо 309 8. 9, 27 ИНО-1
11705 06 00-19 00 К 100 254 27S, 28. 37N Шалкар
’ 705 19 00 22 30 К 100 254 27S, 28, 37N ИНО-1
1’720 0? 00-’9 00 к 100 254 27S, 28, 37N ИНО-1
13690 1000-21 00 к 100 285 27, 28 ИНО-1
17790 ’ 7 00-23 00 п юоо 238 13-18, 37, 46 ИНО-1
Сокр< эщения К-Киоб. , Х-Хар ЬКОБ, Н-Ни КОЛС08, Л-Львов, N-северная часть указанной
эоны. S-южт.'я часть зс нь
Кроме гою. с 20 00 до 10 00 программа ИНО-1 транслируется также через 300-
килонстгный средневолновый передатчик яо Львове (936 кГц)
Расписание передач на различных языках
ИНО-1 (на Евролу, Юж Америку и Австралию) укр 04 00-20.00, 21 00-23 00, 01 00-
02 00 (лил 00 00-01 00, 03 00-04 00, нем 20 00-21 00, 2300-2400, 02.00-03.00;
ИНО-2 (на ("ев Америку) укр 00.00-03 00, 04.00-06.00; англ 03.00-04.00, 06 00-
07 00
Получасовые передачи RUI нс румынском языке ведутся нс средних волнах в 20.00,
22 30 и 00 00 через передатчики в Черновцах (657 кГц) и в Николаеве (1431 кГц), о
последняя передаче также через поредотчик во Львове (936 кГц)
12 00 сменилась программой на польском языке.
Утром но 9494,7 но абхазском и русском языках работает 'Р.Абхозия' из Сухуми,
после чего на этой частоте транслируется 'Р.Юность' из Москвы
Утром и днем но 15125 хороню слышно из Тайваня информационно-музыкальную
программу CBS FM1 Network но китайском языке.
Вечером на 6250,4 с помехами от *Р.Пхеньян' (6248,2) но португальском и испанском
языках слышна радиостанция Экваториальной Гвинеи из г.Молобо. Передавалось лати-
ноамериканская музыка.
На 6306 кГц окало 07.00 принята онтикостровскоя американская радиостанция '1с
Voz del SlD' но испанском языке, которая периодически глушилась.
Александр Костюкевич из Киева в диапазоне частот от 4000 до 4200 кГц принял
курдские оппозиционные радиостанции (ток нсэ. 'Clandestine stations'*}: три но курдском и
одну на арабском языках. Очевидно, это часто работающие в этом диапазоне 'Голоса'
Иранского Курдистана, Иракского Курдистана и народа Курдистана, использующие про-
тив преследующих их 'глушилок* метод периодически 'прыгающей' несущей частоты Также
в ночь с воскресенья на понедельник в районе частоты 3915 кГц (более точное значение,
очевидно, 3925 кГц) ему удалось принять московскую хобби-пиратскую станцию из Мос-
квы 'Самородинка*. 'Р.Мория' из Польши было слышно примерно в 03.00 на 5965 кГц. В
диапазоне средних волн на частотах выше 1611 кГц Александр часто прослушивает пере-
говоры 'радио-хулиганов* из городов Украины, России, Кавказского региона и доже из
Ферганы. Развивая дальше эту тему, от себя добавлю, что при переговорах они приме-
няют часто очень 'экзотические' позывные и выражения, используют обычно передатчики
с низким качеством модуляции и работают в диалозоне частот до 3 МГц и выше, не
взирая на создаваемые ими помехи законным хозяевам этого диапазона - служебным и
радиолюбительским станциям. Военные 'радиахулиганы', пользующиеся, очевидно, боевой
техникой, слышны в режиме SSB на участке частот приблизительна от 2900 до 2940 кГц с
интервалом в 5 или 10 кГи. Кроме того, от 1611 до 1700 кГц по ночам в вькодные дни
можно услышать западноевропейские (особенно активны здесь голлсндские)хобби-пирст-
ские станции Так например, 5.1 1 95 г. да окончания роботы в 03 38 на 1656 Тц мне
удалось принять 'R.Mana* • однофамилицу с вышеупомянутой польской станцией После
этого на 1634 кГц была слышно станция, передающая греческую музыку
Вадим Гаповченка из Запорожья сообщил по телефону, что радиостанция овиометео-
сводки херсонского авиаотряда, работающая на частоте 1292 кГц, перестроилось нс
коммерческий лад (в Киеве ее музыкальную прогромму мне удалось услышать бпогодоря
нестандартному для СВ значению несущей частоты передатчика при зауженной полосе
пропускания приемника). Также ан сообщает, что на 1350 кГц с 09.00 до 18.00 слышно
'Р Николаев*, на 936 кГц -*РЛуганск', на 1485 кГц - 'Р.Хорьков', о на 972 кГц через
Николаевский ретранслятор вместо *Прам1ня* теперь можно слушать 1-ю программу
Укроинского радио.
Желаем успешного приема! 73'
ФИЛУР ЭЛЕКТРИК
FILUR ELECTRIC
PHILIP*
Надежность и совершенство
Компоненты Филипс
HUI\P Бо;1юрии\Софич\рус 17 00-1800 7425.9775, 11660,21 00-22 00 7425,9775,
боч! на ЮжАм 0300-04 00 9415, 11660, на Сев.Ам 03.00-0600 7480, 9700; но
Болкс-ны 0600-07 СО 1224, 1500-1800 1224, 5890, 6195; 2100-2200 1224, 5860,
5890, на Россию 06 00-07 00 6035, 7115, 18 00-19.00 7425, 9775, на Бл.Восток 18.00-
1900 11660- 21 00-22 00 7375 нс Центр Азию 1800-19.00 15635; но Европу 2000-
23 00 9850
П\ВВС\Лондон\укр 07 00-08 00 7260,9795, 11770, I9.OO-I9 3O975O, 11835; 22.00-
22 30 6125, 7330, 9825 В Киеве и некоторых других городах Украины трансляции ведут-
(7я на УКВ. СВ и ДВ (кстати, просьбе радиослушателям сообщить • действительно ли
проводя гея трансляции на ДВ, но какой частоте и какая мощность передатчика).
8\Р Швеции\Сгокгольм\рус 15 00-15 30 11640, 15240; 16.00-16.30 97В5; 19 15-
19 ль 1179. 6065, 6200, 22 00-22 30 1179, 6065, 7120, 7170.
FNI\РФимляндии\Хельсннки\рус 06.30-07 00 558, 6120, 11.30-12.00 558, 13645,
15235, 1630-17 00 558, 6180
EQAXHCJB, 'Голос Анд'\Кито\у*р 08.00-08 15 11615, рус: 05.00-07 00, (гпн, суб)
07 00-07 30 11635, 08 15-0900 11615
ТСН-.РСвобода\Г!рагг;\укр 06 00-07 00,08 00-09.00 6170, 7245, 9555, 20.00-21.00
7?95 ’ 1895. 15115,2100-23 00 7295,9625, 11895, белорус: 07.00-08 00 7145, 7190,
9705, 17.00-18 00 6105, 9/0.5. 15130, 20 00-21 00 6115, 9595, 9705; 22 00-23.00 5955,
7105, 9705
HNC-\P В<3нюия\Будипешт\укр 06 30-07 00 3975 5915, 7120, 19 00-19 30 3975,
5910, 7105, рус 06 00-06 30 3975, 5915, 7130. 17 30-18.00 5980, 9835, 11845.
F\RFI\ncpHx\pyc 1600-1700 11670, 15 155, 15605,2100-22 00 7325,9805 Рет-
рансляции в Москве I 440, в Екатеринбурге (с 1 04 96) 909.
Полупроводники
Пассивные компоненты
Кинескопы для мониторов и TV
Компонент--! поверхностного монтажа
От официального дилера
Гел./факс (044) 276-33-33
Тел, (044) 271-34-06, 271-34-77
E-niail cos (Й) filur. Kiev.UA
РадюАматор 5/96
21
Любительская связь и радиоспорт
Ведущий рубрики А.Перевертайло, UT4UM
ОФИЦИАЛЬНАЯ ИНФОРМАЦИЯ
4 N 7 0 AL — YU7 AL
4N7 0 DX - YU7 DX
4 N 7 DW - YU 7 В J
4 X 6 U О - WB 3 HNK
4U1ITU - DL 5 YMM
4 S 7 DA - W3 HNK
4U/KC0P. A - VE9 RHS
4 X 1VF — К 1 F J
4 В 9 C Q - A A 6 В В
4 В 9 DX - A A 6 В В
4 G 2 X - D U 3 D 0
4 NUL 9 A 2 A A
4 U /RW3 A .H RW 3 AH
5 H 3 M Z — 5 Z 4 Y О
5 R 8 F A - JE8В KW
5T6E - F 6 FNU
5 W 0 X C - JE1DXC
5 X 1 F - WA1ECA
5N0/DL9GMM - DL9GMM
5 N 0 G C - F 2 Y T
5N3ALE — D J 2 V Z
5U7 Y - JG3 U PM
5W0BY - J A 2 F В Y
5 W 0 J A — JF2RZJ
5 В 4 А В P - OE2GEN
5T5C - О К 2 D L
5H3EH - О H 2 В В F
5 NO UMA - V51BO
5V7BC - F 5 К P G
5N3/SP5XAR - SP5PCR
5 X 4 F - KB4EKY
5 R 8 D S — P A 3 В X C
5R8DY - P A 3 В X C
6 VI A - 6W6 JX
8 P 9 G U - D L 7 VO G
8 Q 7 A I - D L 1 X A X
8 P 9 F В — AB 6 OM
8 P 9 F X - KD6OHJ
9 A 1 7 A - 9 AlAKL
9 A 9 JH — DL 9 JH
9G1BJ - G 4 X T A
9 J2CW - JF2XTZ
9 K2 ZM - 9 К 2 R A
9 L 1 P G - NW 8 F
9M2 IY — J A 1 I X P
9 M 8 В C - H L 3 A P
9 Q 5MRC - G 3 MRC
9 H 3 P В — DF4EK
9 К 2 MU — WA4 JTK
9K2YAZ - N 2 Y A Z
9 К 2 Z C - W 8 C N L
9M8BT - N 5 T T R
9 V1YC — A A 5 В T
9 A 4 A - 9 A4 A A
9 H 3 UD - D L 8 О В C
9 H 5 0 VE - 9 HlARC
9 N1MWU — JA8 MWU
9 Q 5 JM - ВA2 URD
9 X 1 A — О N 5 NT
9 G 1 YR - G 4 X T A
9Q5TR - 5 Z 4 D P
9U/EA1FH ВA1FFC
9 X/ON4WW ON5NT
GOODWILL FIELD CONTEST- радиоле-
бительский фестиваль 'Львов-96* и между-
народные очно-заочные соревнования по
радиосвязи на КВ пройдут с 31 мая по Зиюня
в окрестностях Львова. На них приглашены
более 200 известных коротковолновиков из
многих стран мира со всех континентов.
Журнал "Радюаматор” выступает в качестве
информационного спонсора фестиваля, а
для победителей соревнования он учредил
ряд призов. Оргкомитет мероприятия воз-
главляет Г. Члиянц, UY5XE. Адрес: 290000,
г. Львов, а/я 19, тел. (0322) 64-95-86, fax
(0322) 79-77-65.
CENTURY OF WIRELESS - срок отправки
заявок на этот диплом продлен до 31.12.96г.
UCC- 'круглые столы* Украинского Кон-
тест Клуба проводятся каждый четверг в 18-
00 UTC на частоте 3660 kHz.
V73CO - Arthur М. Hale, P.O. Box 60,APO,
AP 96555, U.S.A.
АДРЕСА
gues, P.O.Box 104, Quai de Gabe)le Cedex,
France
PT7BSH/PY0F - Celio G. Pampiona, P.O.
Box 178, 60000, Fortaleza, BRASIL
9J2BO - Brian Otter, P.O. Box 34554, LUS-
AKA, ZAMBIA.
9N1SW - JH1XUP, Yoshimi Maeda, 2-18-
15 Inokashira, Mitaka, Tokyo 181, Japan
AP2MY - N9NC, Thomas Poland, 1220
Abington Pike, Richmond, IN 47374, USA
FT5XK - F6KQD, Radio Club de Camar-
FT5XL - F5NZO, Didier Bruriaud, Le Bourg,
Vitry Sur Loire, F-71140 Bourbonlancy, France
XV7SW - SM3cxS, Jorgen Swensson,
Berghemsv 1 1, S-86300 Sundsbruk, Sweden
W3HCW- Carl F. Me Dniel,2116 Reed St.,
Williamsport, PA 17701, USA
ZK1DI - DK1RV, Hans Goebel, P.O. Box
1114, D-57235 Netphen, Germany
A71DX - Saad, P.O. Box 6372, Doha,
QUATAR
ЮТА - NEWS (tnx UY5XE)
Весенняя активность
EUROPE
EU-035 RA1PC/1
ASIA
AS-015 9M2TO
OCEANIA
OC-002 VK9XY
OC-002 VK9XL
OC-195 VK7DI
S .АМЕ RICA
SA-012 YV7BLD
SA-025 ZW8P
N.AMERICA
NA-110 XE1CI/W4
NA-123 V31 JZ
NA-123 V31RL
NA-180 V31 JZ
DXSPEDITIONS
MONACO - 3A2MD, YLLaura ежедневно работает на частоте 14 175-14180 kHz с 14.00 UTC до
16.00 UTC. QSL via Laura-Marcelle Marlinez, 73 Bd du Jardin Exolique, 98000, MONACO.
5R, MADAGASCAR - F2 JD, (Gerardпланирует работать на всех диапазонах CW и SSB до июля 1996 г.
9G, GHANA - PA3GBQ, Steve активен из Ганы позывным 9G5BQ. На частоте 70'10 kHz он бывоет
после 0 1.00 UTC, а на частоте 3515 kHz около 03.00 UTC. QSL via PA3GBQ.
9J, ZAMBIA - 9 J2BO, Brian активен на всех диапазонах (включая WARC). QSL via Brian Oller, P.O.
Box 34554, LUSAKA, ZAMBIA.
9M2, PENANG ISLAND - 9M2TO, Тех работает из ЮТА AS-015 на всех диапазонах CW. QSL via
Тех Izumo, Bukil Dumber Apr.9-4, 97 Jalang Thomas 1 1700, GELUGORE, MALAYSIA.
A6, U.A.E. - A61AN Naser работает ежедневно с 14.00 до 15.30 UTC на частоте 14216 kHz SSB.
QSLvio Naser Fekri, P.O. Box 53656, DUBAI, U.A.E,
JD1, OGASWARA - JQ15UO/JD1, EIJI регулярно работает на диапазоне 14 MHz с 7.30 до 9.00
UTC, а на диапазоне 7 MHz после 14.00 UTC. На 3,5 MHz наиболее вероятно провести QSO с
JQ1SUO/JD1 с 21.00 до 21.30 UTC (SUNRISE).
S21, BANGLADESH - 521 YE, Andy начал работу на всех диапазонах 55В. Q5L via G0EHX.
XV, VIETNAM - XV75V, ^©//’установил новые антенны (INVERTED L на диапазоны 80 и 160 метров и
INVERTED V на диапазон 40 метров). В соответствии с требованиями лицензии он имеет право работать
на частотах: 1827, 3405, 7013, 14016, 14021, 21016, 21019, 28016 и 28019 kHz. Q5L via Rolf Т. Salme,
Embassy of Sweden, P.O. Box 9, HANOI, VIETNAM.
22
РадюАматор 5/96
U J Дипломы
Awards
Новости для коллекционеров дипломов (tnx PY1BVY, UR4QKW)
PFAW - диплом телеграфного клуба Рио-де-Жанейро (Бразилия). Выдается
за CW QSO со станциями, из первых букв префикса которых можно соста-
вить фразу 'PEACE AND FRATERNITI', всего 18 QSO. Обязательны не менее
трех связей с членами CWRJ. Заверенную заявку, 6 IRCs высылать по адресу;
LUIZ FARIA, PY2FK, P.O. Box 16681, Z1P03197, SAO PAULO-SP, BRASIL
WRJA - специальная награда клуба CWRJ за получение пяти дипломов
этого телеграфного клуба. В заявке необходимо указать названия дипломов,
дату их выдачи и номер.
Заявку на награду WRJA и 6 IRCs высылать по адресу: RONALDO LEITE,
PY1BVY, P.O. Box 1045, ZIP 24231, NlTEROl-RJ, BRASIL
DIPLOMA TRIDENTUM - диплом радиолюбительской секции (г. Тренто)
Ассоциации радиолюбителей Италии, выдается за 10 QSO с провинцией
TRENTO (ZIP 381хх). Засчитываются QSO на всех диапазонах любым видом
излучения. Префиксы провинции TRENTO: 13, IN3, IW3, ... QSL - карточки
прилагать не надо. Заверенную двумя радиолюбителями заявку и 10 IRC's
высылать по адресу; A.R.I. - Ser di TRENTO 'DIPLOMA TRIDENTUM' P.O. Box
286, 38100-TRENTO-ITALY.
Витязь
Музей Мирового океана «Калининград» продолжает проведение радио-
любительской дипломной программы, посвященной славной плеяде кораблей
Российского флота, носивших имя 'Витязь'. Третий из этой плеяды 12 июля
1994 года был отшвартован на вечную стоянку на реке Преголе в центре
Калининграда и стал главным экспонатом Музея Мирового океана.
Каждый диплом представляет собой красивый шелковый вымпел, для полу-
чения которого необходимо провести QSOs/SWLs со странами «территория-
ми», которые посетил корабль в океанографических плаваниях.
Засчитываются QSOs/SWLs, проведенные любым видом модуляции на любых
диапазонах, начиная с 22.04.1979 г. Высылать только GCR без QSL, однако
учредитель оставляет за собой право востребовать QSL для контроля. С
01.01 95 радиолюбители СНГ оплачивают каждый вымпел путем перевода
эквивалента 3 долларов США на расчетный счет N 3452625 в КБ Инвест-
банк г. Калининграда, МФО 134006. Членами объединенного клуба радио-
любителей-инвалидов вымпелы высылаются бесплатно.
Обладатель грех вымпелов (hams только) становится почетным членом ра-
диорубки 'Витязь-3', ему выдается значок VITYAZ RADIO HONOUR ROLL, его
QSL хранится в памятном альбоме на борту корабля, для этого с последней
заявкой необходимо приложить бланк QSL
Заявку с квитанцией об оплате направлять диппомному менеджеру UA2FO
по адресу; 236006, Калиннград, а/я 400, Осьмаку Борису Васильевичу.
ВИТЯЗЬ-1
Учрежден в честь корвета 'Витязь' (1В62-1В82). Необходимо провести
QSOs/SWLs с 20 странами «территориями» из списка:
BY-CE2 (обл. Вальпараисо) - СЕ5 (обл. Био-Био) - СЕ8 (обл.Магапьянес) -
CE0A - СТЗ - D4 - DU - FO (Таити) - FO (ТуОмото) - G - JA1 (преф. Канагава)
- JA3 (преф. Киото) - JA6 (преф. Нагасаки) - JA8 (преф. Хоккайдо) -KH0 - OZ
- Р2 - Р2 [Новая Ирландия) - PY - SU - UA1A (обл. SP) - UA0L (обл. РК) - VR6
- VS6 - ZB2 -3D2 (Potyma) - 4S - 5W - 70 - 9Н - 9V.
ВИТЯЗЬ-2
Учрежден в честь корвета 'Витязь' (1886-1893). Необходимо провести
QSOs/SWLs с 30 странами «территориями» из списка:
BY (Чусанский арх.) - BY4A-I (Шанхай) - BY5A-1 (пров. Чжецзян) -BY5R-Z
(пров. Фуцзянь) - BY7R-Z (пров. Гуандун) - СЕ2 (обл. Кокимбо) -СЕ2 (обл. Валь-
параисо) - СТ - СТЗ - D4 - DL - DU - DU (о. Лусон) - DU6 (о. Панай) ЕА1 (обл.
Галисия) - ЕА7 (обл. Андалузия) - F (пр. Бретань) - F (пров. Нормандия)- FO
(Маркизские о-ва) - G - HL - JA1 (преф. Канакгаво) - JA3 (преф. Хиого) -
JA4(apx. Оки) - JA6 (преф. Нагасаки) - JAB (преф. Хоккайдо) КН6 - OZ - PY -
SM - SU - 5V - ТА - UA1А [обл. SP) - UA0 [Командорские о-ва) UA0C (обл. НК)
- UA0F (обл. SL) UA0LC (обл. РК) - UA0Z (обл. КТ) VS6 - YB - ZB2 - 3W - 4S -
70 - 7Х - 9Н -9V.
ВИТЯЗЬ-3
Учрежден в честь НИС 'Витязь' (1947-1979). Необходимо провести QSOs/
SWLs с 60 странами «территориями» из списка:
АЗ (о Тонгаталу) - АЗ (о. Вавау) - АР - С2 - С6 - СТ - CU - DL - DU -ЕАЗ
(обл. Каталония) - ЕА8 -ЕА9 (Сеута) - ЕТ - F FH - FK - FO (Маркизские о-ва) FO
(Таити) - FR/T - FT5Z (о. Амстердам) - FT5Z (о. Сен Поль) - G - Н4 -1JLA1 (преф.
Токио) - JA2 (преф. Сидзуока) - JA2 (преф. Айти) - JA3 (преф. Сига) JA4 (преф.
Ямагути) JA6 - (преф. Фукуока) - JA6 (преф. Нагасаки) - JA8 (преф. Хоккайдо)
- JA9 (преф. Исикава) - Кб- КС6 - КН6 - КН8 - OZ - Р2 - Р2 (о-ва Адмиралтей-
ства) -Р2 (Новая Британия) - Р2 (Новая Ирландия) - Р2 (о-ва Ниниго) - Р5 - S7
- SV - ТЗО - Т31 - Т32 - ТЗЗ - UA1A (обл. SP) - UA2 (обл. КА) - UA0F (о.
Сахалин) - UA0F (Курильские о-ва) - UA01 (обл. MG) - UA0L (обл. РК) - UA0Z
(обл. КТ) - UR5F (обл. OD) - 4L4Q (Аджария) - VE1 (пров. Новая Шотландия) -
VE7 -VK2 - VK4 - VK6 - VK8 - VK9L - VK9N - VK9X -VP9 - VQ9 - VU (шт. Керала)
- VU (шт. Махарастра) - VU (шт. Тамилнаду) - VU (шт. Западная Бенгалия) - YB
- YJ - YL - ZKI (о-ва Сев. Кука) -ZK1 (о-ва Южного Кука) - ZL1 - ZL2 - ZL4 - ZL8
- ЗВ8 - ЗВ9 - 3D2 (Фиджи) - 4S - 5Н - 5R (Мадагаскар) - 5R (о. Нусси-бе) - 5W
- 5Z - 6Y - 70 (о. Сокотра) - 8Q - 9М6.8 - 9V.
шмамшммши КВ + УКВ
Соревнования
Contests
Новости для радиоспортсменов (tnx UY5ZZ, UY5XE, I2UIY)
Специальная радиостанция
IR1ANT в честь 10-й годовщины на-
чала Первой итальянской антарк-
тической экспедиции на базе TERRA
NOVA BAY (I0JBL)
Результаты
UBA - CONTEST - 1995
SO-15M (A 15) SSB 5O-MB (B) SSB SO-I5M (A15) CW SO-МВ (В) CW
1 RA3RCL 1 YT1BB 1. UT1LA 1 RZ1AWT
2 JA6QDU 2. LY3BH 2. LZ6A 2. UT5UGR
3. CT1UO 3. DL2APD/P 3. UA4AGP 3 UU5JMD/P
4 JR7WK 4 IK6BOB 4. UA9MX 4 UR7VAB
5. JR9NVB 5 UR6QA 5. UXOHA 5. YT1BB
SO-20M (A20) SSB MO-MB (C) SSB SO-20M (A20) CW MO-MB (C) CW
1. UT3E 1. UU5J 1. LZ5Z 1 1Л21
2 UY5QQ 2 UT4UXW 2. RA3XO 2 UU5J
3. UU9JN 3 Z30M 3. VE9ST 3 RJ4W
4 UXOKA 4. RK3MWD 4 UR4E 4 RK3SWX
5 RK3DT 5. LY1BXB 5. YU1HA 5 S30M
SO-40M (A40) SSB QRP (D)SSB SO-40M (A40| CW QRP (D)CW
1. G5LP 1. OK1KDS 1. YU1OI 1. SP5YO
2 HABOV 2 YU1KN 2 DK3KD 2 UA3RCO
3 US5QRW 3. UA4SKW 3. LY2BN 3 UA3DGA
4 YU1NR 4 LY2TZB 4 LZ2WA 4 YO5BQB
5 LY2ZY 5 IK2LEY 5 UT2II 5 DL1IAW
SO-BOM (ABO) SSB SWL (E) SSB SO-BOM (ABO) CW SWL IE) CW
1. HA4ZZ 1. YUIGR 1 DLBWN 1 YU1GR
2 LZ1DM 2. UA1-136-644 2. YU7LS 2 OM3-27707
3 HA4FF 3. SP-0142P 3 OK1DRQ 3. UA3-I55-2B
4 Z32AF 4 UA9-165-2824 4. UT4UZ 4. UAI-143-1
5 SP6CZ 5. 14-3908/BO 5. LY2AO 5. US-1 -700
DUTCH PACC CONTEST - 95
UKRAINE
Место CALL QSO MULT POINTS
1 UR6QA 662 57 37734
2 UR5QN 434 57 2473B
3 UXOHA 343 51 17494
4 UTBI 244 50 12200
5 UT2UB 269 44 1 IB36
6 UR7QO 295 40 1 IBOO
7 UT1WZ 256 45 11520
8 UY5T 235 47 11045
9 U5WFE 21B 43 9374
10 UT5UJY 199 45 8955
11 UR5WX 197 42 8274
12 UT3IQ 213 37 7881
13 UR5XCQ 207 38 . 7866
14 UT1WW 161 39 6279
15 UR5EDU 188 30 5640
16 UR7QM 151 31 4681
17 UT5UGR 130 28 3640
IB UY1LA 114 28 3192
19 UR3PDM 104 29 3016
20 US5ZE 111 20 2220
21 UT7LA 86 21 2016
22 UY2ZZ 80 19 1520
23 UT4UZ 52 20 803
24 UX5VK 73 1 1 671
25 UR5UW 61 11 656
26 UU5JNW 41 10 320
27 UX5UE 32 10 319
2B US7IGF 29 11 266
29 irnzz 19 14 210
30 US1RR 21 10
MULTI
1 UR5M 557 66 36762
2 US4LWM 153 33 5049
SWL
1 US-W-9 13 8 104
РадюАматор 5/96
23
Техника любительской связи
Модернизация трансивера "Волна
В.И.Лазовик, UT2IP, г.Макеевка
(Окончание. Начало см. «РА» 4/96)
8. В трансивере телеграфный сигнал
очень плохого качества, жесткая манипу-
ляция и, как следствие, широкая полоса
излучения. Для устранения этого недостат-
ка переделываем схему манипуляции в ре-
жиме ТГЛ (рис. 13). В режиме 'Передача*
проманипулированный опорный сигнал
частотой 500 кГц проходит через ЭМФ
0,5 кГц и на выходе трансивера получа-
ется правильная колоколообразная фор-
ма телеграфного сигнала.
9. Так как в трансивере используется
диодная коммутация переключения ЭМФ,
переключающие диоды недостаточно раз-
вязывают фильтры основной селекции и
результирующая характеристика избира-
тельности по ПЧ2 получается очень пло-
хой. Для устранения этого недостатка
убираем диодную коммутацию и заменя-
ем ее релейной (рис. 14). На плате уси-
лителя ПЧ2 в сток транзистора V22 ус-
Т -----—Т" На контакт 22 платыЧПЧ2
Рис.15
танавливаем дополнительные ЭМФ
(рис.15). Дополнительно на этой плате
транзистор V28 заменяем на малошумя-
щий типа КТ342, аналогично V22 и V24
меняем на КПЗОЗД. Емкость конденсато-
ра С60 необходимо увеличить до 100,0
мкФ, диады в детекторе и модуляторе
V33, V34, V38, V39 и V35, V36, V40, V41
необходимо применять германивые, по-
добранные по параметрам ГД507. Резис-
торам R94 подбираем уровень опорной
частоты 500,0 кГц по наименьшему шуму
на выходе УНЧ, у автора резистор со-
противлением 3,1 кОм. Активный ФНЧ,
выполненный на триоде V55 типа КТЗ1 5,
сильна шумит. Замена триада на любой
другой (малошумящий) к положительным
результатам не привела. Этот каскад вы-
паиваем [R61, R65, R78, С62, С65, С66,
V55) и устанавливаем фильтр НЧ от ра-
диостанции 'Пальма* Д3.1 между коллек-
тором V44 и конденсатором С68. Фильтр
предварительно разбираем и крупнога-
баритные конденсаторы (входящие в со-
став Д3.1) заменяем малогабаритными
того же номинала.
1 0. При работе со вторым ГПД на раз-
несенных частотах основной гетеродин,
находящийся в самом трансивере, пол-
ностью отключаем (снимаем напряжение
питания).
При переходе из режима 'Передача*
в режим 'Прием* и (наоборот) подается
питание на схему ГПД и частота скачко-
образно изменяется Пока сработает сис-
тема ФАПЧ в синтезаторе частоты и от-
работается напряжение управления на
варикап VD1, установленный в блоке ГПД,
работа в эфире (особенно заметно в
режиме ТЛГ) сопровождается неприят-
ным эффектом плавания частоты (на слух
изменения тона принимаемого и пере-
даваемого сигнала). Для устранения это-
го в генераторах плавного диапазона,
основного и дополнительного (собранно-
го по схеме основного ГПД), ставим по
дополнительному реле, которое отклю-
чает только усилитель ГПД, а сам гене-
ратор постоянно включен. Нет выбега
частоты при каждой подаче напряжения
литания, генератор работает в устано-
вившемся режиме (рис. 16).
1 1. Совместно с трансивером эксплуа-
тируется отдельный блок, в котором на-
ходится дополнительный выпрямитель на
напряжение 27 В, дополнительный ГПД
RX и преселектор.
Напряжение 27 В стабилизировано и
подключается параллельно основному ис-
точнику питания (так как мощность сило-
вого трансформатора в трансивере мала)
через диод. ГПД RX собирается по лю-
бой схеме, но лучше использовать схему
ГПД от трансивера ‘Малыш’ (Справоч-
ник радиопюбителя коротковолновика.
С.Б.Бунин, Л.П.Яйленко, с.193). Пере-
стройка по частоте осуществляется пере-
менной емкостью, а не варикапом, как
по схеме. В преселекторе используется
схема УВЧ от радиоприемника 'Гюйс*. Так
как любительские диапазоны находятся в
непосредстзенной близости с вещатель-
ными диапазонами, а вещательные стан-
ции имеют мощность значительно боль-
ше, чем любительские, то присутствие на
входе трансивера одновременно с полез-
ным сигналом мощных колебаний поме-
хи, находящейся за пределами односиг-
нальной полосы пропускания, приводит к
появлению комбинационных помех, к 'за-
битию* полезного сигнала помехой и к
перекрестной модуляции. Из-за нелиней-
ности амплитудной характеристики раз-
личных каскадов образуются комбинаци-
онные частоты. Они воспринимаются на
24
любительской связи
слух как наличие в эфире несуществую-
щих на самом депе сигналов или как
повышение уровня шума на диапазонах
(особенно заметно на 7 МГц).
Коэффициент усиления усилителя пре-
селектора 2-4 (рис. 17). Режекторные кон-
тура такие же, как и входного ФСС, с
отводом от 1 /3 витков.
Согласно Э.7.Рэд ('Схемотехника ра-
диоприемников”', с.27-33) избирательность
грехконтурного полосового фильтра не
превышает 40 дБ (что подтверждается из-
мерением на приборе Х1-49). В транси-
вере используется двухконтурный ФСС.
Контура имеют низкую добротность, из-
бирательность входной цепи равна 20 дБ.
В преселекторе автор использовал ба-
рабан от радиоприемника 'Океан’, на
планках диапазонов собраны трехконтур-
ные ФСС, описанные у Э.Т.Рэд и исполь-
Рис. 17
зуемые в трансивере ’Ларго*, на допол-
нительно на этих планках устанавливаем
два режекторных контура, включенных в
исток первого каскада УВЧ. Таким обра-
зом, избирательность входного фильтра
Режекторные контуры L1*C1
u 1.2* С2*настраиваются
на края диапазонов
с помощью /1-49
повышается до 70 дБ. В результате в зна-
чительной степени ослабляются комбина-
ционные помехи от вещательных станций,
эфир становится заметно чище.
РЛЯиОЛЮЪиЖЛЯЖ - КОНСЖРУКтОУЛи!
ИН. Балахничев , А.В.Дрик
Коммерческие электронные схемы
В книге рассмотрены разветвители телефонного номера 1 х 2 (с добавочной цифрой и двойным набором номера), адаптеры,
блокираторы, приставки звукового контроля помещений и автодозвона по телефонной линии. Кроме этого, приведены схемы
по защите и съему информации, электронной борьбе с насекомыми, электростимуляции мышц, нетрадиционным ТВ антеннам,
переговорным устройствам через сеть 220 В и другие.
Книгу можно приобрести по цене 5 $ по курсу, послав почтовый перевод по адресу:
220141 Беларусь, г.Минск, а/я 751. Балахничеву Игорю Николаевичу.
Книга (40 схем, 100 страниц, цветная обложка) будет высылаться ценной бандеролью.
Справки по телефону в Минске: (0172) (2) 35-80-06.
ДКЩОНвРНв ТОВАРИСТЁО гаДХДвбСТга
S (044) 440-4488 440-0175 440-1554 440-2100
st.Kuie, вул.О.Телии, 8. e-mail: postmaster@diawest.kiev.ua
Наше представництво у Львовй тел. (0322)-72-45-81
Будъ-ям конфпураци компютер^в за бажанням кшентаШ
COMPUTERS //с/. CPU ""/.. HARD
PENTIUM 150 PCI 256с-32 2 GB SCSI-2 -SVGA 2MB 484,000 2420 CPU PENTIUM 120 Intel 51,400 257 420 MB IDE 30,400 152
PENTIUM 133 PCI 256c-32- 2 GB -SVC,A 2MB 372,000 I860 CPU PENTIUM 100 Intel 37,800 189 540 MB IDE 33,800 169
PENTIUM 120 PCI256c-16-1,6 GB -SVGA 1MB 267,000 1,335 CPU PENTIUM 75 Intel 22,200 ill 540 MB SCSI-2 36,000 180
PENTIUM 100 PCI 256c-8-540 SCS-2-SVGA 1MB 222,000 1110 CPU 5X86-133AMD 3V 14,000 70 1 GB IDE 41,000 205
PENTIUM 75 PCI 256c-8420-SVGA 1MB 186,000 930 CPU 486 DX-4/100 AMD 3V 8,600 43 1,6 GB IDE 52,000 260
5X86-P75 AMD 133PCI 256c.-16-i,3GB-SVGA 1MB 213,000 1,065 MOTHER BOARD 2 GB SCSI-2 45,000 725
5X86-P75 AMD 133 PCI256c.-8-540 SCSI-2-SVGA 1MB 184,000 920 PENTIUM 90/133 Intel Triton PCI MI/O 69,000 345 MEMORY
486AMD DX4/100 PCI 256c -16-850-A'GA 1MB 198,000 990 486 DX4 PCI with MI/0 3/5 v 16,200 81 4x256 (70 ns) 3 chips 7,600 38
486 AMD DX4/100VESA 256c.-4420-SVGA 1MB 148,000 740 486 DX4 256cache VLB 3slot W-0 CPU 3/5 v 14,000 70 4 MB 72pin 11,000 55
486UMCSX2/80 ISA mt.-4-540-SVGA 512kB 134,000 670 486 SX2/80 UMC int. cache with CPU 10,800 54 4 MB 72pin EDO 12,400 62
486 UMC SX2/80ISA mt.-1420-SVGA 256kB 124,000 620 486 DLC40 (128c) 9,800 49 8 MB (70 ns) 72 pin 22,000 110
486/487 DLC-40ISA 128c.-4-540-SVGA 512kB 101,000 505 VIDEO cards 8 MB (70 ns) 72 pin EDO 24,200 121
486 SLC-40ISA -2-420-SVGA512kB 129,000 645 SVGA 512 kB Trident 6,600 33 16 MB (70 ns) 72 pin 48,400 242
386/387 DX-40 ISA t28r.-1-420-SVGA 256 121,000 605 VESA LB SVGA 1 MB 10000 50 FAXMODEMS
386 SX-40ISA -1-420-SVGA 256 88,000 440 PCI SVGA 1 MB 11,400 57 US Robotics 14400 inl/exi 124z 149
MULTIMEDIA COMPUTERS CD-ROM 4-speed (IDE) 14000 70 US Robotics 28800 ext 49,400 247
PENTIUM 120 PCI256C-16-1 GB SCSI-2-SVGA iMB,S.B."Ed.GoH', PRINTERS IHUIE
CD-ROM 4-speed, 15" LR NI, корпус MultyMedia 367,000 1,835 EPSON ЕХ-1050(9гол.,шир.,рус.) 59,000 295 VESA LB Multi I/O card 2.000 ; to
PEN1WM75 PCI25M-SW-SVGA 1M8-S/B-CDR0M tspeed-An.«M. 223,000 1,115 EPSON LX-300 (9гол.,рус.) 36,600 183 Корпус MINT Tower 230 w 6,000 30
486AMD VESA DX-4/IOO-4-540-S\DA IMB-S/B-CD-ROM-Ita.Ko.i 179,000 895 EPSON LX-100 (Этол.,pyc.авт.) 34,400 172 Клавиатура 101 кл. pvc. 2,600 13
Bci комд'ютери комплсктуються SVGA моштором та мишкою. CITIZEN Tribute 224 (24гол.,рус.,шир.,авг. 50.000 250 MOUSE 3 but. 1,000 5
Серед наших KJiienmie Minicmepcmeo оборони,
. I} eidoMi видавництва, npoeidui банки ... i Ви?!
'Дрсяя/К Ми працюемо з 9 до 20 год, в суботу з 9 до 16 год. Вих1дний - нед1ля.
РадюАматор 5/96
25
ПК & программирование
Программирование в Windows :
MiQis.irrt. ' * *
Ш Microsoft Visual Basic 3.0
Microsoft
Visual Basic А.И.Поночовный, г.Киев
Интегрированная среда програм-
мирования Visual Basic обеспечи-
вает совершенно новый способ создания
прикладных программ (приложений) для
Windows. Будучи языком программирова-
ния как для начинающих, так и для опыт-
ных программистов, Basic позволяет быстро
осуществлять разработку программ малой
и средней степени сложности.
Создавая программу, вы мажете и не
догадываться о многих тонкостях, связан-
ных с выводом текста и графики на экран
в изменяющихся па размеру окнах, взаи-
модействии с другими программами в
многозадачной среде и манипулировании
более чем 600 функциями в Интерфейсе
Приложения Windows (Windows Application
Programming Interface API).
Что же может Visual Basic ? Сразу же
нужно оговориться, что этот пакет непри-
меним для разработки больших интегри-
рованных программ, таких как текстовый
редактор Word for Windows или графи-
ческий редактор CorelDraw. На ан вполне
справляется с созданием программ сред-
ней сложности типа текстового редактора
Write или графического редактора Paint-
brush. Вот краткое перечисление возмож-
ностей Visual Basic.
• Создание приложения для Windows.
• Создание как основного, так и допол-
нительных диалоговых окон приложения.
• Создание мультидокументного интер-
фейса (MDI), позволяющего открывать
более одного документа (дочернего окна)
внутри основного окна приложения одно-
временно (например, Pile Manager, Word
и т.п.).
• Создание контекстно-зависимой справ-
ки (помощи) по приложению.
• Доступ к высокофункциональному на-
бору органов управления VBX, который по-
зволяет создавать диалоговые окна ввода-
вывода файлов, строить графики (в том чис-
ле объемные диаграммы и гистограммы), а
также выполнять связывание DDE и внед-
рение OLE объектов приложений.
При работе с компьютерной програм-
мой или с новым языком естественно стрем-
ление поскорее получить некоторый прак-
тический опыт. Итак, для создания первой
кИпс/ои<5-программы вам понадобится ком-
пьютер не ниже 386/33 МГц с 4М памяти
и 50-мегабайтным жестким диском. Из про-
граммного обеспечения необходима опе-
рационная среда Windows 3.1 или Win-
dows 3.11 и интегрированная среда про-
граммирования Microsoft Visual Basic 3.0
(если работаете с кириллицей, установите
русификатор). От вас требуется знание
основ языка Basic (основные операторы и
функции в виде справки будут даны в пос-
ледующих публикациях журнала) и опыт
программирования в TurboBasic или Quick-
Basic в операционной среде DOS.
Запуск пакета Visual Basic
Если у вас нет инсталяционных дискет
или размер жесткого диска не позволяет
инсталировать (установить) весь пакет
Visual Basic, то в качестве исключения (по
минимуму) вы можете скопировать с инста-
лированного пакета файлы :
• основной исполняемый файл vb.exe раз-
мером 869824 байт;
• файл помощи vb.hlp - 2698537 байт;
• библиотека динамической компоновки
vbrun300.dll - 398416 байт (если вы знако-
мы с библиотеками в виде LIB-файлов, то
разница между UB-файлами и DLL заклю-
чается в том, что LlB-файлы присоединяют-
ся к вашей программе во время компонов-
ки, а библиотеки DLL - во время выполне-
ния), необходимая для нормальной рабо-
ты приложения, созданного интегрирован-
ной средой Visual Basic, находится обычно
(в инсталированном пакете) в директории
оболочки Windows',
• файлы конфигурации пакета vb.ini и
autoload.так.
Для знакомства с Visual Basic и созда-
ния первой Windows-программы вполне до-
статочно иметь вышеуказанные файлы, но
для более полного использования его воз-
можностей нужна пользоваться полностью
инсталированным пакетом, что позволит
вам получить доступ к большому набору
пиктограмм (файлы с расширением .ico),
файлам изображений в растровом фор-
матер расширением .bmp) и рисунков в
векторном формате (с расширением .wmf),
использовать обучающую программу (ка-
талог VB\VB СВТ) и совершенствовать уро-
вень программирования, изучая примеры
(каталог VB\SAMPLES).
Для запуска интегрированной среды про-
граммирования Visual 5а$/снеобходимо от-
крыть группу * Visual Basic 3.0 "
(рис. 1) в окне Program Manager Жк
и дважды щелкнуть левой клави- v^Bewc
шей мыши на пиктограмме.
Если пакет не инсталировался или вы не
нашли указанной группы, то можно вос-
пользоваться командной строкой (опция
Run...) Program Manager, указав полный путь
к файлу vb.exe или открыть File Manager и
запустить из него vb.exe.
При успешном запуске пакета на экра-
не появятся пять прикладных окон, пока-
Рис.1
зонных на рис.2 - 7. В верхней части экра-
на расположено основное прикладное
окно Visual Basic (рис.2), имеющее строку
меню Pull-Down (ниспадающее меню), со-
стоящую из директив, которые позволяют
создавать, переименовывать или удалять
файлы, выводить их на печать, редактиро-
вать, атлаживато программу как в пошаго-
вом режиме Single Step, так и в режиме
экстренного останова Break, устанавливать
цветовую палитру и задавать многие дру-
гие установки для удобной работы с паке-
том. В центре экрана находится окна с
заголовком Forml (рис,3), которое пред-
ставляет сабой прототип прикладного окна
разрабатываемого приложения. Это базо-
вый оконный обьект типа Form, на котором
можно размещать графические объекты
типа Control (текстовые зоны, клавиши,
рисунки и т.п.). Объект Form составляет ос-
нову FRM-файла, содержимое которого
можно просмотреть, воспользовавшись кла-
вишами Wiew Form и Wiew Code приклад-
ного окна *Project " (рис.4).
Wiew Form - для просмотра и графичес-
кого редактирования объекта Form.
Wiew Code - для редактирования текста
программы.
Следующее прикладное окно “Properties"
File Edit View Bun Debug
Microsoft Visual Basic |design]
Options Window Help
l л f ~ л p ~ F л I HI ^’*1 F .ШЖжЖЖЯ
Рис. 2
26
РадюАматор 5/96
ПК &
программирование
Рис. 4
(рис.5) показывает характеристики обьек-
тов (размеры, цвет и др.) разрабатывае-
мой программы. Пятое окно Toolbox (рис.6)
является вспомогательным и содержит на-
бор инструментов, которые можно разме-
щать на объектах типа Farm или Picture
Box. Это могут быть клавиши, текстовые или
графические области, рамки или линии и
т.п. (полное описание Toolbox и Properties
будет дано в последующих публикациях
рубрики).
s Prop erlies г
Forml Form I
С'Г7ЕЕПв| EH
HAutoR edraw False 1
BBackColor Ж 800000058. 1
Д В orderStyle 2 - Sizable Vi
ClipControls True
Controls ox True
DrawMode 13 • Copy Pen
DrawStyle 0 • Solid
DrawWidth 1 |
Enabled T rue
FrUColor &H00000000&
FillStyle 1 - T ransparent
FontB old True h f
Fontltalic False I ;
FontName MS Sans Serif
FontSrze 8.25
Fonts trikethru False
Рис.5
Рис. 6
А сейчас, чтобы все-
таки оценить насколько
просто создаются про-
граммы средствами /7$о-
а/ Basic, создадим про-
грамму приветствия ' Hel-
lo, Windows9 ('Здравст-
вуй, Windows9). Это са-
мая простая программа,
состоящая из стандарт-
ного Windows-окна с
текстом приветствия. /7-
suo! Basic создает эту
программу без единой
программной строки.
Программирование
Программирование
на Visual Basic - это фак-
тически создание так на-
зываемых объектов, кото-
рые определяются ( опи-
сываются ) характеристи-
ками Properties, событи-
ями Events и методами
Methods. Основные характеристики объ-
ектов (около 80%) могут описываться про-
граммно либо устанавливаться в приклад-
ном окне ‘Properties 9. Верхнее поле окна
‘Properties" указывает на активный объект.
Это Form!. Другое поле, расположенное
ниже, содержит доступные для редактиро-
вания характеристики объекта Forml. Вос-
пользовавшись скроллингом (линейкой про-
крутки), найдите и просмотрите характе-
ре?
ристики, описывающие координаты и раз-
мер окна Forml на экране. Это Тор (верх-
няя кромка), Left (левая кромка), Height (вы-
сота) и Width (ширина).
Проведите простой эксперимент. Пере-
местите курсор мыши на Forml и зацепи-
тесь стрелкой-указателем за край окна (при
этом форма указателя примет вид двухсто-
ронней стрелки). Удерживая нажатой ле-
вую клавишу, переместите курсор мыши.
Размеры окна Forml изменятся, их новые
значения отобразятся в ‘Properties9. Ана-
логично можно провести этот эксперимент
в противоположном направлении, т.е. за-
дать размеры или координаты Forml в
‘Properties9 и просмотреть результат на
экране. Следует заметить, что при попытке
ввести некорректное значение характерис-
тики (например, отрицательную ширину или
несуществующее значение), встроенный ре-
дактор оболочки заменит его ближайшим
(по значению) допустимым.
Если вы уже создали прототип разраба-
тываемого окна с желаемыми размерами,
то следующим шагом будет размещение
на Form 1 приветствия "Hello, Windows!9.
Для этого :
• переместите курсор мыши на окно Tool-
box и дважды щелкните на пиктограмме с
литерой 'А*, на Forml появится прямоуголь-
ник с надписью "Label 1" (графический объ-
ект Label Control - текстовый элемент уп-
равления, предназначенный для отображе-
ния текста на экране):
• зацепитесь курсором мыши за один из
восьми квадратиков, которые окружают ‘La-
bell9, и переместите курсор мыши в сто-
рону увеличения Label Control (рис.7);
• переместите курсор мыши на окно
"Properties9 (рис.8) и дважды щелкните на
строке Coption (заголовок), затем введите
строку "Hello, Windows!" (характеристика
Caption объекта Lobe! Control определяет
текст, отображаемый управляющим эле-
ментом);
• для изменения размера текста исполь-
зуйте характеристику Font Size (рис.9);
• для изменениия цвета текста активизи-
руйте характеристику Fore Color (рис. 10);
• если необходимо переместить объект,
зафиксируйте на нем курсор мыши и пере-
местите (удерживая нажатой левую клави-
шу) объект в требуемом направлении;
• для удаления объекта активизируйте его
и нажмите клавишу De! на клавиатуре.
Выполнение программы и прерывание ее
работы производите через меню Run ос-
новного окна Visual Basic :
• директива "Start" или клавиша F5 ис-
пользуются для запуска программы на вы-
полнение;
Рис.9
• директива "End"прерывает работу про-
граммы.
Убедившись в том, что программа ра-
Рис 10
ботоспособна, можно перейти к созданию
исполняемого ЕХЕ-файла (который позво-
лит запускать разработанную программу
без оболочки Visual Bosid). Выберите из
меню "File" директиву Make EXE File..., на
экране появится диалоговое окно, в кото-
ром нужно указать :
• File Name (имя файла, например,
hello,ехе);
• Directories (каталог, на диске);
• Application Title (заглавие приложения);
• нажать клавишу *ОК*.
( Продолжение следует )
РадюАматор 5/96
27
Справочный ЛИСТ»:
Тип Цпит Рыл Rh Изготовитель
GMI 025 20-40 32 4 UNITRA
GML 026 12-32 . 10 8 UNITRA
А205К 4-20 4,5 4 RFT
А208К 4-20 5 4 RFT
А210Е 4-15 1,3 4 RFT
DG810 4-20 6 4 ГТ
МА783 4-30 9 4 Fair ch dd
TBA310AS 6-20 6 4 SGS
TBA790S 6-14 2,5 8 SESOSEM
TBA8I0 4-20 7 4 ГГГ
TCA150D 6-18 5 4 PhlTips
UL1440 6-24 4 4 UNfTRA
НА1394 18-35 2x8,2 8 Hitachi
НА 1395 18-35 2x10 8 Hitachi
STK4773 ±19 2x10 8 Sanyo
STK4793 ±22 2x15
STK4803 ±24 2x20
STK4813 ±24 2x20
STK4833 ±25 2x25
STK4843 ±27 2x30
STK4853 ±27 2x30
STK4863 ±30 2x35
STK4873 ±30 2x35
STK4893 ±32 2x40
STK4913 ±35 2x50
STK457 ±18 2x10
STK459 ±31 2x15
STK460 ±32 2x20
STK461 ±33 2x20
STK463 ±38 2x25
STK465 ±41 2x30
STK050 ±35 50
STK070 ±70 70
РА 01 ±28 50 4 APEX
РА 02 ±19 30
РА 03 ±75 400
РА 04 ±100 1000
РА 10 ±45 60
РА 12 ±45 120
KIA6205 13-25 2x15 4 Samsung
KIA6210 13-25 2x18 4 Samsung
ТА8205 9-18 2x15 4 Toshiba
ТА8210 9-18 2x19 4 Toshiba
LM12 ±(7-46) 150 4 National Semiconductor
LA4500 9-18 2x5,3 4 Sanyo
LA4505 9-24 2x8,5 4 Sanyo
LA4440 9-25 2x6 4 Sanyo
TDA7050 1,8-6 2x0.075 8 Philips
КА2210 10-16 2x5,5 4 Samsung
LA4282 10-40 2x10 8 Sanyo
LM4860 6 1 8 National Semiconductor
LM4861 2,7-5,5 0,5 8 Notional Semiconductor
УНЧ на микросхемах
Вх
100КП
8 7 1 4 12
A205K A20BK A210E DG810 МЮ83 TBA310AS TBA790S TBAB10 TCA150D UL1440
9 10 6 5
500.0
3300
470
6.8R
100.0
+ ||10С
0.1
28
РадюАматор 5/96
Справочный лист
РадюАматор 5/96
29
Для начинающих : * г •«:т.. v; Л . . , :
Радиокомпоненты: диоды
В.М.Пестриков, г.Киев
Таблица 4
СТАБИЛИТРОНЫ И СТАБИСТОРЫ (Продолжение. Начало см. в 'РА' N 1-4/96}
Тип Цвет полосы (кольца), точки Цветная маркировка стабилитронов и стабисторов приведена в табл. 4 и 5, светодиодов - в табл.6 и 7. Диоды старых типов, в частности точечные, выпускали в стеклянном оформлении и маркировали буквой 'Д' с добавлением цифры и буквы, обозначающих подтип прибора. Германие- во-индиевые плоскостные диоды имели обозначе- ние 'Д7'. Обозначение на схемах На электрических и радиоэлетронных схемах полупроводниковые диоды обозначают символом, напоминающим кристаллический детектор с парой 'кристалл - ме- таллическое острие*, исполь- ч. зовавшийся в 20-е годы. Вмес- "74. то острия на схеме рисуют 1 ТПЙУГОПкНИК 1 1
со стороны катода со стороны анода
КС133А КС139А КС147А КС156А КС168А Голубая Зеленая Серая Оранжевая Красная Белая
2С133А 2С139А 2С147А 2С156А 2С168А Белая Зеленая Оранжевая Красная Черная
КС175Ж КС182Ж КС191Ж КС210Ж КС211Ж КС212Ж КС213Ж Белая Желтая Голубая Зеленая Серая Оранжевая Черная
(анод), вершина 1 которого у пира- L ется в черту, под которой подро- г зумевается 1 U Рис.5
плоскость крис- талла полупроводника (катод). Эта вершина ука-
2С17ЫД 2С182Ц 2С191Ц 2С210Ц 2С211Ц 2С212Ц Черная Красная Голубая Зеленая Серая Оранжевая Желтая зывает направление наибольшей проводив Такой символ обозначения полупроводник диода лежит в основе обозначения диодов р го назначения по ГОСТ 2.730-73 (рис.5). Рти Таблица 5 СТАБИЛИТРОНЫ юсти. эв ого □зно- дом с
КС215Ж КС216Ж КС218Ж КС220Ж КС222Ж КС224Ж Белая Желтая Голубая Зеленая Серая Оранжевая Черная Тип Цвет полосы
Вариант 1 Вариант 2
со стороны анода Маркировка на корпусе
Д814А1 Д814А2 Д814Б1 Д814В1 Д814Г1 Д814Д1 Белая Черная Синяя Зеленая Желтая Серая Широкая полоса Широкая + узкая ПОЛОСЫ Узкая полоса Дее узкие полосы Три узкие полосы
Д818А Д818Б Д818В Д818Г Д818Д Д818Е Д818Ж Д818И Белая Желтая Голубая Зеленая Серая Красная Черная Оранжевая Белая
2С411А 2С411Б 2С516А 2С516Б 2С516В Белая полоса Синяя полоса Зеленая полоса Желтая полоса Серая полоса
7ГЕ1А - С 7ГЕ2А - С Желтая т. Синяя т.
Таблица 6 СВЕТОДИОДЫ
Тип Цвет свечения Марки - ровка Таблица 7
АЛ314А АЛ314Б АЛ314В АЛ314Г АЛ314Д АЛ314Е Красный Красный Зеленый Зеленый Желтый Желтый А 1Б 1В 1Г 1Д IE СВЕТОДИОДЫ ИНФРАКРАСНОГО ДИАПАЗОНА
Тип Маркировка на корпусе (точка) Тип Маркировка на корпусе (точка]
АЛ107А Цветная АЛ137А Белая
АЛ 1075 Две цветные АЛ402А Красная
АЛ108А Красная АЛ402Б Зеленая
АЛ109А Зеленая АЛ4О2В Синяя
графическим обозначением диода ставится пози-
ционное обозначение, состоящее из латинских букв
V и D и порядкового номера диода на схеме; у
вакуумного диода рядом с буквой V ставят букву L
и далее порядковый номер. Только оптроны обо-
значаются одной латинской буквой U, рядом с ко-
торой ставят порядковый номер элемента.
Проверка годности диода
Проверить работоспособность диода можно с
помощью омметра. С этой целью измеряют пря-
мое и обратное сопротивления диода. Омметр
устанавливают на предел измерения наибольше-
го сопротивления и, прикасаясь щупами прибора
к выводам диода, фиксируют показания стрелки
при различных подключениях диода. Для исправ-
ного диода в одном случае стрелка омметра от-
клоняется вправо почти до конца шкалы, в другом
случае стрелка едва отклоняется от нуля. У неис-
правного диода показания омметра одинаковы при
различных подключениях диода. При проведении
измерений нельзя касаться руками щупов прибо-
ра и выводов диода.
( Продолжение следует )
АО “Позитрон-Сервис”
реализует оптом и в розницу со склада
в Харькове
РАДИОДЕТАЛИ
Широкий ассортимент, низкие
цены, система скидок
тел./факс (0572) 32-20-30
с 9 до 17
ООО “ИНКОМТЕХ”
г.Киев,
ул .Лермонтовская, 4
тел.(044) 213-37-85
факс 213-38-14
ЭЛЕКТРОННЫЕ
КОМПОНЕНТЫ
ведущих зарубежных фирм
со склада в Киеве
и на заказ
Дилеры:
г.Ровно, «Инфосистема-2»
тел.(0362) 24-64-70
г. Днепропетровск,« ДКС»
тел.(0562) 70-07-20
г.Донецк, «Дискон»
тел.(0622) 63-19-81
г.Львов, «Посейдон»
тел.(0322) 74-10-06
30
РадюАматор 5/96
Контакт
«КОН ТА КТ»№36(75)
ОБЪЯВЛЕНИЯ
'Куплю микросхемы двльто-преоброзовс-
талей МС3417, МС3418, МС3517, МС3518.
# т. (044) 514-54-12.
'Куплю муэыкольные редокторы, поддер-
жи воющие midi для 'Поиск-1* + росширение
В-623. Куплю или обменяюсь ПО для спкект-
рум-совместимьк компьютеров + midi. #Ни-
колоевскоя обл., г.Южноукроинск, т.(05136)
5-30-22.
'Продом розничные новые генероторные
помпы # (044) 475-18-10.
'Нужны схемы блоков, жгутов, режимы, по-
дробная методика настройки трансивера
'Волна* (Киев) # Донецк-101, о/я 7324.
'Предлагаю сирену для охранной сигнали-
зации (6... 12 В), электромеханические фильтры
ФЭМ-035-500Н-3,1; 12-вольтовые вентилято-
ры к БП компьютеров, ферриты М1000НМ
К20х12х6, М1500НМ К31х18,5х7, К45х28х8,
✓анкета - 96 Хо
f И/амаллыв чшКаЛллл!
Просим заполнить эту анкету 'читательской обрат-
ной связи* и выслать ее по адресу: 252110, Киев-110,
а/я 807, редакция 'РадюАматора* / Анкета-96. Об-
работка ответов позволит объективно скорректи-
ровать нашу деятельность с целью наиболее полного
удовлетворения ваших запросов.
1. Ваша общая оценка полезности журнала
О Отлично
'Продам осциллографы, генераторы, час-
тотомеры, анализаторы, юрактериогрофы, ЦК
4800, 4801 и др. Каталог и проспекты вышлю
в вами подписанном конверте, получив 3 све-
жие гозеты б/о вашего региона или Новго-
рода, Твери, Владимира; микросхемы
К155ЛАВ, КР512ПС10, 561ИЕ16. # 290014,
Львов, ул.Мучная, 49, 2. Ступницкому А.Е.
'Покупою новые ГУ, ГИ, ГС, ГМ, ГМИ, ГК и
другие лампы # т. (044) 243-26-85.
'Предлагаем надомную роботу, связан-
ную с электроникой Место жительства зна-
чения не имеет. Требуется ваш конверт с об-
ратным адресом и 50 тыс. за почтовые услуги
# 255510, Киевская обл., г. Боярко, ул. Ок-
тябрьская, 15. Заборе В.А.
'Куплю различные электромеханические
фильтры # (046-42) 2-11-11.
'Покупаю разъемы, реле, микросхемы,
транзисторы, потенциометры, конденсаторы,
лампы, переключатели (новое и б/у) # (044)
243-26-85.
'Книги для коротковолновиков, DX-истов,
владельцев 'Слектрумов', качественные ксе-
рокопии с любой страницы журналов 'Радио'
(начиная с 1968 г.|, 'Радиолюбитель*. #
251120, Черниговская обл, г Носовка, а/я
22. (Ваш конверт для ответа).
’Предлагаю техдокументацию: 'Сварочный
аппарат из... электродвигателя', 'Устройство
отключения телевизора па окончании пере-
дач*, 'Антиродар*, 'Зарядное устройство для
овтооккумуляторов с онтисульфатацией',
'Электрошок от хулиганов*, 'Переделка дис-
танционного устройства с 9 на 1,5 В', 'Как
россчитать нихромовую спираль' # 258900,
г. Умань, а/я 54 + конверт.
'Продам программное и аппаратное обес-
печение для ПК'Орион-128', 'Орион-ПРО',
'Альтаир*. Изготовлю любые модули и уст-
ройства к данным компьютером # 255710,
Киевская обл., г. Ирлень, ул. Садовая, 65А,
кв. 57. Тучин Максим Алексеевич.
трансформаторы согласующие и выходные
'Селго' # 251120, Черниговская обл., г. Но-
совка, а/я 22.
'Пермаллоевая головка служит 1500 -
2000 ч, сендастовая 4000 * 5000 ч, а ферри-
товая, как показали исследования, проведен-
ные специалистами известной японский фир-
мы Akoi, не менее 100000 ч - это более 11
пет непрерывной работы! Единственным ее
недостатком является невозможность записи
но металлолорошковые ленты МЭК4, а допол-
нительным преимуществом - меньшая эогряэ-
няемость продуктами износа магнитной ленты
вследствие высокой твердости зеркальной ра-
бочей поверхности. Универсальная головко
ЗД24.752 по электрическим и установочным
параметром совместима как с отечественны-
ми ('Маяк', 'Орель*, 'Нота*, 'Романтика*,
'Яуэо' и др.), так и с зарубежными стереофо-
ническими кассетными магнитофонами. Каж-
дая головка имеет паспорт с приемкой ОТК.
Если вы хотите забыть о хлопотах, связанных с
износом головок, к запросу припожите марки-
рованный и надписанный конверт. Условия и
адрес заявки - но следующей странице в прайс-
листе фирмы <СЭА».
ИНФОРМАЦИЯ
РИКС 'Контокт' рассылает телевизионные
антенные усилители для МВ, ДМВ и МВ+ДМВ
диапазонов (фирм 'Агосфер', 'Львов', Умань-
ского за вод о 'Мегомметр). Токже рассылают-
ся журналы 'РадиоАматор* за 1993, 1994 (есть
ограниченное число полных комплектов из 12
номеров), 1995 и текущий годы, книги 'Атлас
аудиокассет от AGFA до YASHIMI*, 'ГИС -по-
мощник тепемастера* и др. Имеются для реа-
лизации описания роботы и инструкции по
настройке 'ZX Spectrum' (львовский вориант),
'Pentagon-128', 'Ленинград-2', 'От ленты к
диску', 'TR-DOS', 'DEVPAC' и др. Ко всем за-
просам обязательно прилагать маркированные
О Хорошо
О Удовлетворительно
О Плохо
О Очень плохо
2. Когда вы познакомились с 'РА'?
□ 1993 □ 1995
□ 1994 □ 1996
3. Ваш возраст
□ < 15 □ 40...45
□ 15...20 □ 45...50
□ 20...25 □ 50...55
□ 25...30 □ 55..60
□ 35...40 □ > 60
4. Где вы проживоете?
О сельская местность
О небольшой город или пгт
О средний город
□ большой город
и надписанные обратные конверты.
Адрес радиослужбы 'Контакт': 251120,
Черниговская обпость, г. Носовка, а/я 22., т.
(046-42)2-11-11. ©
ТАЛОН БЕСПЛАТНОГО НЕКОММЕРЧЕСКОГО
ОБЪЯВЛЕНИЯ В РУБРИКУ «КОНТАКТ»
ТЕКСТ ОБЪЯВЛЕНИЯ (до 150 знаков, включая пробелы, знаки
препинания и домашний адрес):
5. Уровень ваших доходов
О ниже среднего
О средний
О выше среднего
6. Какие материалы из опубликованных в журнале
больше всего привлекли воше внимание?
Подпись (не публикуется)
Талон действителен до 15 августа 1996 г. только для подписчиков журнала
на шесть месяцев второго полугодия 96 г. Аккуратно заполненный талон
необходимо вырезать и вместе с квитанцией о подписке выслать по адресу:
Украина, 252110, Киев-110, а/я 807, редакция журнала «РадюАматор»,
«КОНТАКТ». Редакция сохраняет право откозать в публикации явно ком-
мерческого объявления или объявления, тематика которого не соответству-
ет профилю журнала, а также в случае несовпадения адреса в тексте объ-
явления и подписной квитанции. Условия платной публикации рекламы и
коммерческих объявлений указаны на с. 27 и 31 «РА» №1/96.
7. Какое из суждений по объему / оформлению боль-
ше всего соответствует вашему мнению?_______________
размер шрифта (относительно размера, которым в
этом номере выполнена статья на с. 26, 27)
□ нормальный
□ слишком мелкий, невозможно читать
□ некоторые статьи можно более мелким,
чтобы разместить больше материала
количество страниц
□ оставить прежним
□ увеличить до 48 (с гропорциональным увеличением иены)
□ увеличить до 64 (с пропорциональным увеличением цены)
РадюАматор 5/96
31
АНКЕТА -
ваше отношение к объему рекламы
CJ нейтральное
О вместо рекламы лучше дать больше статей
CJ объем рекламы можно увеличить
В. Отметьте 'галочкой* рубрики, которые пред-
ставляют для вас наибольший интерес и зачеркните
рубрики, которые вы никогда не читаете
□ Справочный лист ,
□ Измерения
□ Технология / обмен опытом
□ Автоматика
□ Ремонт
□ Схемные идеи
□ Цифровая техника
□ Видео
□ ТВ
□ Звук
□ Ложко дегтя
□ ПК & программирование
□ Дайджест
. □ В блокнот схемотехника
□ КВ + УКВ
□ Техника любительской связи
□ Радиовещание / На шкале приемника - весь мир
□ Авто + радио
□ Блоки питания
□ Бытовая электроника
□ История радиотехники
□ Для начинающих
□ Контакт
9. Какие темы освещены, на ваш взгляд, недоста-
точно?
10. Уровень статей
О слишком сложно
О нормально
О слишком примитивно
11. Другие пожелания
12. Если у вас есть собственные разработки или
доработки опубликованных схем, программ или про-
мышленной аппаратуры, которые могут представлять
интерес для широкого круга читателей, то укажите,
какие, а также адрес или телефон, по которому с
вами можно связаться.
«1»н|>д\а ОЭА предлАглст олтем и в резанцу
32
РадюАмятор 5/96
' 4
4 ,
, t
Celsius:
100
212
ЬЛ» : ’
ЖИ
w
Я,
i-
Sub txtCels_KeyPress (KeyAscii As Integer)
txtFahr Text = 9/6 * (txtCels.Text) + 32
End Sub
Text boxes for
entering and
displaying text
Object: |cels
"fl Proc: 1 KeyPress
WifHirtnl Hi
&
i 4
Form) I
Fahrenheit:
£
1*4 TS
э
TAMAHA
'joit
з'Т
>
Л
*»кв
и 13В
Wl»3
S‘e> ?s
да as
и
. V
I earning Microsoft Visual Basic
Code that c
the appllca!
