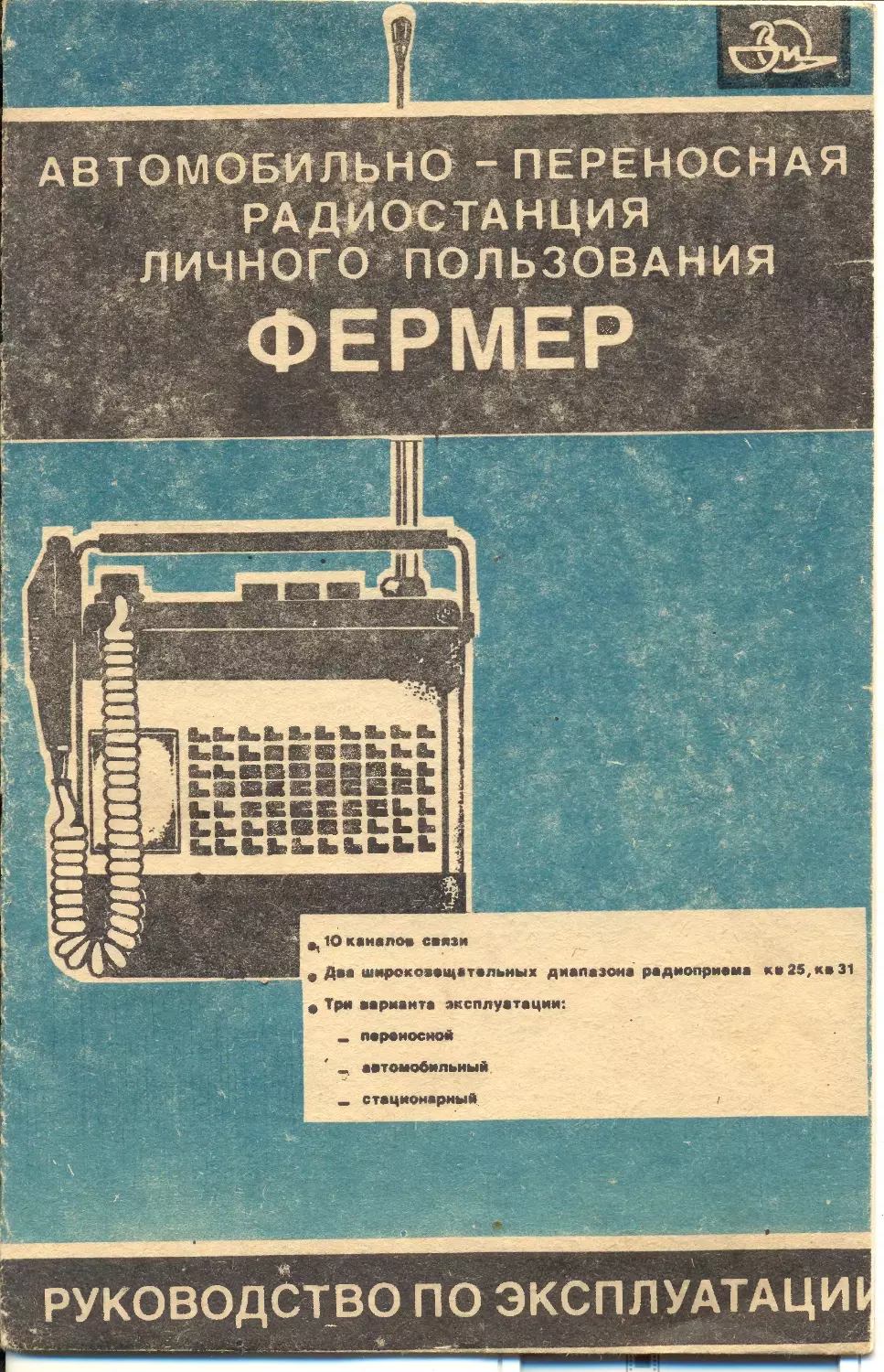

Дее широковещательных диапазона радиоприема кв 25, кв 31
Три варианта эксплуатации:
АВТОМОБИЛЬНО - ПЕРЕНОСНАЯ
РАДИОСТАНЦИЯ
ЛИЧНОГО ПОЛЬЗОВАНИЯ
ФЕРМЕР
- РУКОВОДСТВО ПО ЭКСПЛУАТАЦШ
РАДИОСТАНЦИЯ «ФЕРМЕР»
Руководство по эксплуатации
ИВ1.106 022 РЭ
— 3 —
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Перед покупкой радиостанции личного пользования (в
дальнейшем радиостанции) Вам необходимо получить в мест-
ном органе ГИЗ (Государственной инспекции электросвязи)
разрешение на ее приобретение и эксплуатацию.
Радиостанция является бытовым любительским средством
связи, поэтому пе рекомендуем использовать ее в случаях, свя-
занных с безопасностью людей, тогда необходимо пользоваться
специальными средствами связи.
Рабочая частота 27175 кГц является частотой бедствия и
безопасности, и ее использование для обычных радиоперего-
воров не рекомендуется.
По рабочим частотам и классу сигнала радиостанция
«ФЕРМЕР» сопрягается с выпускаемыми Сарапульским радио-
заводом радиостанциями «Урал-Р», «Урал-РС-10» и другими
типами радиостанции этого диапазона.
Радиостанция «Фермер» имеет сертификат соответствия
требованиям безопасности.
Заявление-деклорация № 01 от 25.05.93.
Условные обозначения, используемые в тексте:
«ГРОМК» — громкость,
«К. ПИТ» — контроль питания,
«РСТ/ПРМ» — радиостанция/приемник,
«/ ПШ» — подавитель шумов,
«НАСТРОЙКА» — настройка,
«ПЕР/АВТО» — режим переносный/автомобильный,
«КВ31/КВ25» — диапазон радиовещательного приемника.
1. ОБЩИЕ УКАЗАНИЯ
Радиостанция «ФЕРМЕР» представляет собой симплексную
десятиканальную радиостанцию личного пользования, совме-
щенную с широковещательным двухдиапазонным коротковол-
новым радиоприемником.
При покупке радиостанции требуйте проверки ее работо-
способности и отсутствия механических повреждений, а также
наличия пломб и комплектности.
Убедитесь в том, что в гарантийном я отрывных талонах
поставлен штамп магазина, разборчивая полнись или штамп
продавца и дата продажи, наименование предприятия, осуще-
ствляющего гарантийные обязательства, а также в том, что в
разрешении на право эксплуатации сделаны записи о типе,
номере и рабочих частотах радиостанции.
Отрывной талон на гарантийный ремонт вырезается ра-
ботниками обслуживающей организации. После того, как ра-
бота фактически выполнена, отрывной талон изымается и де-
лается отметка на обороте гарантийного талона о проведен-
ном ремонте.
Помните, что при утере гарантийного талона Вы лишаетесь
права на гарантийный ремонт.
Перед включением радиостанции внимательно ознакомьтесь
с настоящим руководством по эксплуатации.
Питание радиостанции может осуществляться от автомо-
бильного аккумулятора напряжением 12 В, сетевого блока пи-
тания и переносного блока питания с Шестью элементами А343.
При длительном хранении элементы питания А343 должны
быть извлечены из блока во избежание вытекания электролита
и коррозии металлических детален. Для уменьшения самораз-
ряда рекомендуется хранить элементы питания при отрица-
тельной температуре, но не ниже минус 10 “С.
При эксплуатации радиостанции следует помнить, что энер-
гоемкость батарей питания значительно снижается в условиях
пониженной температуры.
В целях предупреждения деформации пластмассовых дета-
лей радиостанции оберегайте ее от источников тепла с темпе-
ратурой выше 50“ G. При работе радиостанции не касайтесь
руками антенны, так как это приводят к расстройке антенны
и нарушению связи.
Условия эксплуатации радиостанции:
— температура окружающей среды от минус 10 до плюс
40 °C;
— относительная влажность до 93% при 25 ° С.
2. КОМПЛЕКТНОСТЬ
В комплект поставки радиостанции входят:
— приемопередатчик
-— манипулятор
— кассета
— 1 шт.
— 1 шт.
’— 1 шт.*
антенна телескопическая АР-105 — устройство антенное согласующее — противовес, наклонный луч — блок питания переносный — блок питания сетевой — громкоговоритель — резистор — штепсель — вставка плавкая ВП-1 В 0,5 А 250 В — комплект монтажных и запасных частей — руководство по эксплуатации — упаковка — 1 шт.* — 1 шт.* — 2 шт. — 1 шт. — 1 шт.* — 1 шт.* — 1 шт.* — 2 шт. — 2 шт.* — 1 шт.* — 1 шт. — 1 шт.
Примечание. * Составные части комплекта, поставка ко-
торых оговаривается договором.
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Общие характеристики
Напряжение питания, В 7...14.6
Масса в переносном варианте, кг, не более 2,8
Габаритные размеры приемопередатчика в переносном
варианте и сложенной антенне, мм, не более 230X200X65
Содержание драгоценных металлов в радиостанции:
золото — 0,7049
серебро — 4,4908
Содержание цветных металлов в радиостанции, г:
алюминий — 0,03 бронза — 0,005
медь — 0,04
латунь — 0,14
3.2. Характеристики радиостанции
3.2.1. Рабочие частоты, кГц 27150 —1 канал
27162,5 —2 канал
27175 —3 канал
27187,5 —4 канал
27200 —5 канал
27212,5 —6 канал
27225 -—7 канал
27237,5 —8 канал
27250 —9 канал
27262,5 — 10 канал
3.2.2. Класс излучаемого сигнала — частотная телефо-
ния F3E.
3.2.3. Мощность несущей передатчика, Вт, 3 + 1
- 1’8
3.2.4. Допустимое отклонение частоты передатчика,
Гц, не более 1370
3.2.5. Девиация частоты передатчика, кГц, ие более 2,5
3.2. G. Чувствительность приемника при отношении
сигнал/шум 12 дБ, мкВ, не хуже 5
3.2.7. Диапазон звуковых частот приемника,
Гц, не уже 300...2700
3.3. Характеристики радиовещательного приемника
3.3.1. Диапазон принимаемых частот, МГц, не уже:
— КВ25 (25,6...24,8) м 11,7-12,1
- КВ31 (31,6-30,6) м 9,5-9,8
3.3.2. Реальная чувствительность, мкВ, не хуже 75
3.3.3. Селективность, дБ, не менее 34
3.3.4. Избирательность по зеркальному каналу, дБ,
не менее, 14
3.3.5. Выходная мощность приемника при КНИ не более,
15 %, Вт, не менее:
— в стационарном и автомобильном варианте — 2
— в переносном варианте — 0,25
4. ОПИСАНИЕ РАДИОСТАНЦИИ
Радиостанция предназначена для двусторонней симплекс-
ной радиосвязи.
Дальность радиосвязи между радиостанциями зависит от
множества факторов, определяющих условия распространения
и затухания радиоволн, помеховой обстановки (наличие ме-
шающих станций, промышленных помех и др.).
На равнинной местности дальность ориентировочно состав-
ляет:
Радиостанция Антенна Высота подъема антенны, м Дальность, км
Носимая носимая Автомобильная- автомобильная Носимая-авто- мобпльная Штырь, L=0,75 м Штырь, L = 1,15 м Штырь, L=0,75 м L=l,15 м — (2-3) в условия* города (3-5) в сельской местности (2-3) в условия* города (3-6) в сельской местности (2-3) в условиях города (3-6) в сельской местности
7
Радиостанция Антенна Высота подъема антенны, м Дальность, ки
&
Стационарная- Штырь. (9 10) в условиях
стационарная Ъ = 2,2 м не менее 5 города (16-17) в сельской местности
Автомобильная- Штырь, (5-6) в условиях
стационарная L—1.15 м —- города
L—22 м не меиее 5 (9-10) в сельской местности
Носимая- Штырь. (3-4) в условиях
стационарная Т --- 0.75 м города
L = 2,2 м но менее 5 (5-6) в сельской местности
Наибольшее растояние устойчивой радиосвязи обеспечива-
ется между двумя радиостанциями со стационарными антен-
нами. установленными согласно приведенных ниже рекоменда-
ций. ' »
Внешний вид радиостанции с органами управления приве-
ден на рис. 1.
Приемопередатчик 1 радиостанции выполнен в пластмас-
совом корпусе с органами управления 7, 8, 9, 1.0. 11, 12, 13,
14, 15, телескопической антенной 6, разъемом для подключе-
ния манипулятора 22 и переносного блока питания для раз-
мещения в нем шести элементов питания А343 — 20.
На боковой стороне приемопередатчика 1 размещены: кноп-
ка подсветки шкалы приемника 2. гнездо подключения антен-
ны 4 и гнездо подключения земли 5, гнездо 3 внешнего источ-
ника питания «9В».
Органами управления радиостанции являются: выключа-
тель питания 7, совмещенный с регулятором громкости; пере-
ключатель частотных каналов 8 на 10 положений (1 канал
Соответствует минимальной частоте — 10 канал — максималь-
ной)клавиша переключения режима работы «ФСТ'ПРМ» 14;
клавиша переключения режимов работы приемопередатчика
гЧЕР/АВТО» 15; щгавиша контроля питания «К. ПИТ» 10:
клавиша переключения диапазонов радиовещательного прием-
чика «KB31/KB25sp 11; клавиша «/ ПШ» 13 отключения и
включения ПШ Все клавиши с независимой фиксацией, за
исключением клавиши контроля питания;1 которая выполнена
свободной.
Манипулятор 22 предназначен для управления режимом
работы радиостанции прием-передача, усиления сигнала мик-
- 8-
рофона и соединен с радиостанцией посредством гибкого те-
лефонного шнура.
В переносном варианте прием и передача ведутся на
встроенную телескопическую антенну 6, в автомобильном ва-
рианте — па автомобильную 10, в стационарном варианте —
на стационарную, развернутую согласно прилагаемому ри-
сунку.
Питание радиостанции осуществляется от различных источ-
ников питания;
— в стационарном варианте от сетевого блока питания
через гнездо 3 внешнего источника питания «9 В» при под-
стыкованном батарейном отсеке питания 20;
— в автомобильном варианте от аккумуляторов автомоби-
ля через разъем кассеты 18;
— в переносном варианте от переносного блока питания 20.
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
С РАДИОСТАНЦИЕЙ
5.1. Переносной вариант
5.1.1. Установка батарей питания
Для установки батарей отстыковать переносной блок пи-
тания 20, снять крышку, установить батареи, соблюдая по-
лярность, закрыть крышку и состыковать блок питания с
приемопередатчиком 1.
5.1.2. Выбор места связи
Располагаться следует, по возможности, на возвышенных
местах. Не рекомендуется выбирать место связи на дне овра-
гов, перед плотной стеной леса, перед скалой, внутри железо-
бетонных зданий, металлических помещений, а также вблизи
источников электромагнитного излучения (линий электропе-
редач, антенных полей радиостанций). Антенну радиостанции,
по возможности, поднять выше над уровнем земли.
5 1.3. Работа с радиостанцией
Телескопическую антенну 6 выдвинуть и установить в вер-
тикальное положение, подключить противовес к гнезду зазем-
ления 5 и развернуть его, направив в сторону корреспонден-
та. Включить радиостанцию поворотом по часовой стрелке до
щелчка регулятора «ГРОМК.» 7. Проверить напряжение пи-
тания радиостанции, кратковременно нажав на клавишу 10
контроля питания «К. ПИТ.». Переключателем частотных ка-
налов 8 «КАНАЛЫ» установить заранее обусловленную ча-
— 9 —
стоту, клавишу 14 «РСТ/ПРМ» установить в положение
«РСТ».
При отжатой клавише 13 «ПШ» шумоподавитель не рабо-
тает и при отсутствии сигнала от корреспондента в динамике
прослушивается характерный шум. В этом положении реко-
мендуется вести сеансы связи на предельных расстояниях при
слабом уровне сигнала от корреспондента.
При нажатии клавиши 13 «ПШ» включается шумоподави-
тель, отключающий усилитель низкой частоты в паузах при
отсутствии сигнала от корреспондента.
Порог срабатывания шумоподавителя плавно регулирует-
ся ручкой 12 «НАСТРОЙКА», совмещенной с установкой ча-
стоты радиовещательного приемника. При этом следует пом-
нить, что в зоне уверенного приема (при достаточно сильном
сигнале от корреспондента) для исключения ложных сраба-
тываний шумоподавителя на помехах рекомендуется смещать
порог срабатывания шумоподавителя вращением ручки по ча-
совой стрелке, а при слабом сигнале от корреспондента, во из-
бежание пропуска принимаемой информации, смещать порог
срабатывания вращением ручки против часовой стрелки. Ре-
гулятор «ГРОМК.» 7 — в среднее положение.
Переключение радиостанции с приема на передачу осуще-
ствляется нажатием на клавишу манипулятора. Первый вызов
корреспондента рекомендуется проводить с помощью тональ-
ного вызова. Для этого одновременно с клавишей манипуля-
тора необходимо нажать кнопку тонального вызова. В процес-
се радиообмена после установления связи между абонентами
кнопку тонального вызова нажимать не следует, т.к. тональ-
ный сигнал будет мешать радиопереговорам.
Клавиша 15 «ПЕР/АВТО» должна находиться в положе-
нии переносного режима.
Для приема широковещательных программ коротковолно-
вого диапазона клавишей 14 «РСТ/ПРМ» переключить радио-
станцию в режим приемника клавишей 11 «КВ31/КВ25» уста-
новить нужный поддиапазон, а ручками настройка 12 и гром-
кость 7 настроиться на нужную станцию и установить необ-
ходимую громкость звучания.
Выключение радиостанции из любого режима производить
вращением ручки громкости 7 против часовой стрелки до
щелчка.
5.1.4. Развертывание радиостанций с антенной «НАКЛОН
НЫЙ ЛУЧ».
Развертывание должно производиться в соответствии с
рис, 5. Конец антенны закрепить на изолированном предмете
—* 10
(шест, дерево? таким образом, чтобы между антенной и гори-
зонтально расположенным на высоте 0.7...1 м от земли про-
тивовесом был образован угол 90...120. Противовес направить в
сторону корреспондента. Органы управления радиостанцией
должны находиться в том же положении, что и в п. 5.1.3 за
иключением клавиш 15 «ПЕР./АВТО», которую необходимо
переключать в положение «АВТО».
5 2 Стационарный вариант
5.2- 1. Подключение питания
В стационарном варианте питание радиостанции произво-
дится от сетевого блока питания 24 на боковой стенке приемо-
передатчика через гнездо 3 «9 В». Переносной блок питания 20
не отстыковывается. Его отключение осуществляется под-
ключением коаксиального разъема шпура питания 23.
5.2.2. Монтаж антенны и противовесов
Монтаж антенны и противовесов производить в соответст-
вии с рис. 2, 3. Для монтажа антенны необходимо:
— подобрать мачту или шест пз изоляционного материала
(сухое дерево, пластик);
— отмерить отрезок коаксиального кабеля для соединения
приемопередатчика с антенной;
— разделать коаксиальный кабель с обеих сторон па дли-
ну 6...8 см и облудпть центральную жилу и скрученную оп-
летку;
— с одного конца к коаксиальному кабелю прицаять два
штепселя для подключения к приемопередатчику;
— другой конец коаксиального кабеля соединить к пред-
варительно прикрепленной к мачте антенной и противовесами
накрученными на оттяжки. В качестве ацтенны и противове-
сов может быть использован любой провод сечением не ме-
нее 3 мм, не поддающийся коррозии. Антенна должна соеди-
няться с центральной жилой коаксиального кабеля, а проти-
вовесы с оплеткой.
— поднять мачту с закрепленной антенной и противове-
сами;
— закрепить мачту изолированными от земли оттяжками.
В качестве оттяжек рекомендуется использовать каппоновый
шнур.
ВНИМАНИЕ’ Во избежание поражения грозовыми разря-
дами во время грозы коаксиальный кабель с двумя штепсе-
лями необходимо отключить от приемопередатчика и подклю-
чить к специально изготовленному заземлению в соответствии
с рис. 4
-11-
5.2.3. Работа с радиостанцией
Работа с радиостанцией в стационарном варианте анало-
гична работе в переносном варианте. Отличие заключается в
том. что клавиша 15 «ПЕР/АВТО» должна быть в положении
«АВТО», а наружная антенна должна быть подключена к
приемопередатчику 1.
Штепсель от центральной жилы кабеля — к гнезду антен-
ны 4, штепсель от оплетки — к гнезду заземления 5.
5.2.4. Вместо стационарной антенны «ШТЫРЬ», описанной
в п. 5.2.2, с круговой диаграммой направленности можно ис-
пользовать узконаправленную антенну «НАКЛОННЫЙ ЛУЧ»,
если известно точное и постоянное направление на корреспон-
дента и оно не меняется. В этом случае вероятность успеш-
ных сеансов связи будет намного выше.
5.3. Автомобильный вариант
5.3.1. Порядок установки радиостанции
Выберите место в вашем автомобиле или другом тран-
спортном средстве (тракторе, комбайне) с учетом удобства
пользования радиостанцией и исключения возможности пря-
мого попадания грязи и влаги и установите кассету подвески
приемопередатчика 18.
Выберите место и установите автомобильную антенну 16.
При выборе места установки антенны учитывайте, что эффек-
тивность антенны наибольшая при расположении ее в верх-
ней части транспортного средства, а влияние помех от систе-
мы зажигания двигателя снижается при удалении антенны от
двигателя.
При установке антенны ее корпус надежно соедините с
корпусом транспортного средства (в противнем случае исче-
зающий контакт будет прослушиваться в приемнике радио-
станции в виде треска)'.
Подключите согласующее устройство 17 к разъему антен-
ны я соедините кабелем с кассетой в соответствии с рис. 1
(при необходимости удлините или замените кабель, соеди-
няющий устройство антенное согласующее с антенным выхо-
дом кассеты, кабелем марки РК50):
установите и подключите к кассете громкоговоритель 25.
Подключите провода питания кассеты через предохранитель 19
к бортсети транспортного средства, помня что к корпусу кас-
сеты должен быть подключен «—», а к проводу питания, сое-
диненному через предохранитель, «+12 В» (подключение пи-
— 12 —
тания обратной полярности приведет к выходу из строя ра-
диостанции) .
Аккуратно, но плотно установите радиостанцию в кассету,
вставив предварительно клюй в замок, расположенный на пра-
вой части кассеты.
5.3.2. Подготовка транспортного средства 1
Транспортное средство с работающим двигателем может
являться источником радиопомех, особенно у ранее выпу-
щенных моделей, когда к ним не предъявлялись требования
по электромагнитной совместимости. В этом случае может
снижаться дальность связи, а в громкоговорителе прослуши-
вается характерный треск от работы системы зажигания и
искрения щеток электродвигателей.
Для снижения уровня помех рекомендуется:
— проверить и отрегулировать зазоры контактов преры-
вателя и свечей;
— установить в цепь центрального провода от крышки
датчика-распределителя (прерывателя-распределителя) про-
тивопомеховый резистор, прилагаемый в комплекте поставки;
— соединения от катушки зажигания к датчику-распреде-
лителю и от датчика-распределителя к свечам зажигания вы-
полнить противопомеховым проводом высокого напряжения с
распределенным сопротивлением марки ПВПА;
— обеспечить надежное заземление капота двигателя с
корпусом автомобиля не менее чем в двух точках, что повы-
сит экранирующие свойства капота; «
— проверить наличие надежного контакта корпуса антен-
ны с корпусом транспортного средства, а также — согласую-
щего устройства с разъемом антенны.
Выполнив рекомендации, оцените работу радиостанции при
работающем и выключенном двигателе.
5.3.3. Работа с радиостанцией
Работа с радиостанцией аналогична работе в переносном
варианте. Отличие заключается в том, что клавиша 15
«ПЕР/АВТО» должна быть в положении «АВТО», а вместо
телескопической антенны приемопередатчика 6 должна быть
подключена к кассете 18 автомобильная телескопическая ан-
тенна АР-105 16.
G ОБЩИЕ РЕКОМЕНДАЦИИ И ПРАВИЛА ВЕДЕНИЯ
РАДИООБМЕНА И ЭКСПЛУАТАЦИИ РАДИОСТАНЦИИ
Для проведения успешных сеансов радиосвязи необходимо
помнить и соблюдать несколько простых правил:
-13-
— выбирать возвышенные места, открытые в сторону кор-
респондента;
— не располагаться под антенными полями и линиями
электропередачи и перед ними;
— во избежание расстройки антенны не касаться руками
или другими частями тела антенны радиостанции;
— заблаговременно договориться о времени выхода в эфир
и сверить часы;
— договориться о номерах частотных каналов, на которых
вы собираетесь работать, назначить запасные, на случай пло-
хой помеховой обстановки или занятости канала и условиться
о сигнале тонального вызова, который может быть непрерыв-
ным или в виде посылок определенной длительности.
Незадолго до назначенного времени включить радиостан-
цию и в режиме приема проверить канал связи. Если канал
свободен и не слышно работы радиостанций, можно присту-
пать к вызову корреспондента.
Вызов корреспондента рекомендуется производить при по-
мощи сигнала тонального вызова. Для этого дополнительно на
манипуляторе имеется кнопка «ВЫЗОВ», при нажатии па
которую вы посылаете в эфир сигнал тонального вызова. При-
няв сигнал тонального вызова, вызываемый должен дать под-
тверждение вызывающему о том, что принял его вызов.
Радиопереговоры в эфире должны производиться в соот-
ветствии с общепринятой терминологией с применением опо-
знавательных сигналов. Опознавательным сигналом является
номер разрешения, присвоенный Государственной инспекцией
электросвязи. В процессе радиообмена каждая из сторон обя-
зана, по крайней мере, один раз сообщить опознавательный
сигнал.
Пример ответа абонента, принявшего сигнал тонального
вызова - «АБ 1111, АБ 1111 Я ВГ 2222, СЛЫШУ ВАС НОР-
МАЛЬНО. К ПРИЕМУ ГОТОВ, КАК ВЫ МЕНЯ СЛЫШИ-
ТЕ, ПРИЕМ». В ответ на эту фразу вызывающий обязан от-
ветить: «ВГ 2222, Я АБ 1111 СЛЫШУ ВАС ХОРОШО, ПЕ-
РЕДАЮ СООБЩЕНИЕ». Далее следует передача сообще-
ния, которое должно быть кратким, корректным, лаконичным.
Не следует забывать, что после слова «ПРИЕМ» клавишу
манипулятора радиостанции необходимо отпустить, это озна-
чает, что ваша радиостанция переключилась на прием и вы
ждете сообщения другой стороны.
Ваша радиостанция работает на частотах коллективного
пользования и передаваемые вами сообщения могут быть при-
— 14 —
пяты не только вашим корреспондентом. поэтому следует на-
ходиться в эфире в режиме «ПЕРЕДАЧА» минимальное вре-
мя.
Во время передачи сообщения Вашим корреспондентом не
пытайтесь перебивать его до тех пор, пока он не переключит-
ся на прием. Это бесполезно. Он вас не услышит.
В случае передачи радиостанции во временное пользование
другим лицам, владелец обязан проинструктировать о порядке
эксплуатации и несет полную ответственность за соблюдение
правил ведения радиообмена. Радиостанция должна переда-
ваться вместе с разрешением на право ее эксплуатации.
Владелец обязан иметь при себе разрешение па право эк-
сплуатации и предоставлять радиостаппшо и разрешение для
осмотра должностным лицам органов МВД РФ и ГИЭ РФ, ответ-
ственным за связь по предъявлению ими своих удостоверений.
В случае похищения, утери радиостанции или разрешения,
владелец обязан заявить об этом в орган милиции.
Передача сообщений о бедствии имеет абсолютный приори-
тет. поэтому услышав такое сообщение, не мешайте его пере-
даче и постарайтесь оказать немедленную помощь. При по-
даче сигнала бедствия необходимо указать свои координаты
и характер грозящей опасности.
Периодически рекомендуется переключать ралиостанпитр
для прослушивания на рабочую частоту 27175 кГц. являю-
щуюся частотой бедствия. Не передавайте в эфир на этой ча-
стоте обычных сообщений, так как Вы можете помешать пе-
редаче экстренного сообщения.
Передача ложных или вымышленных опознавательных сиг-
налов, ложных сигналов бедствия категорически запрещается.
Запрещается эксплуатировать неисправные радиостанции,
вносить изменения в схему, конструкцию и маркировку (тип.
номер, частота)’.
По окончании связи следует условиться о времени следую-
щего сеанса и закончить сеанс связи словами «КОНЕЦ СВЯ-
ЗИ».
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РАДИОСТАНЦИИ
Содержите радиостанпию в чистоте, не подвергайте ее воз-
действию механических ударов, влаги, пыли, прямых солпеч-
пых лучей. ' **
Все переключения органов управления производите четко,
до включения нужного режима, не задерживая их в промежу-
точных положениях.
-15-
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Радиостанция «Фермер» соответствует утвержденному об-
разцу.
Изготовитель гарантирует соответствие радиостанции
«Фермер» требованиям 1.106.022 ТУ при соблюдении владель-
цем правил эксплуатации, изложенных в руководстве по эк-
сплуатации.
Гарантийный срок эксплуатации радиостанции «Фермер»
12 месяцев со дня продажи в пределах гарантийного срока
хранения.
Гарантийный срок хранения — 2 года со дня изготовления.
В течение гарантийного срока эксплуатации владелец име-
ет право на бесплатный ремонт по предъявлению гарантий-
ного талона. При этом за первый ремонт вырезают отрывной
талон. Последующие, в течение гарантийного срока, ремонты
выполняют также бесплатно и данные о ремонте записывают
на обратной стороне гарантийного талона.
Гарантийный срок эксплуатации должен быть продлен
ремонтным предприятием па время нахождения радиостанции
в гарантийном ремонте (с момента поступления заявки по-
требителя в гарантийную мастерскую).
Без предъявления гарантийного и отрывного талонов на
радиостанцию или при отсутствии на талонах штамма магази
на и даты продажи, претензии к качеству работы радиостанции
не принимаются и гарантийный ремонт не производится.
При нарушении пломб на радиостанции, а также, если
владелец эксплуатирует радиостанцию в нарушении руковод-
ства по эксплуатации, радиостанция снимается с гарантии и
ремонт производится за счет владельца.
Обмен неисправных радиостанций производится в соответ-
ствии с законом Российской Федерации по защите прав по-
требителя.
Заводу-изготовителю предоставляется право перепроверки
забракованных и возвращенных владельцем радиостанций с
целью определения обоснованности рекламации.
При эксплуатации радиостанции в соответствии с данным
руководством после окончания гарантийного срока эксплуа-
тации, хранения и срока службы радиостанция не причиняет
вреда здоровью и окружающей среде.
I
*'<JU Ksqti .H>.
i,;.. » 1 'fl1*. JW, qit nav lv
Действителен по заполнении
Свободная отпускная цена завода-изготовителя
руб.
ГАРАНТИЙНЫЙ ТАЛОН
Заполняет завод-изготовитель
Номер
Радиостанция «ФЕРМЕР»
/5^6^,
Дата выпуска
Представитель 0TK завода изготовителя
штамп ОТК.
Адрес для предъявления претензий к качеству работы радиостанции:
Заполняет предприятие, выдавшее гарантию.
Заполняет торговое предприятие
Дата продажи __________________________________________________
число, месяц прописью, год
Продавец________________________________________________________
подпись или штамп
Штамп магазина
Гарантийные обязательства осуществляет торговое предприятие, про-
давшее радиостанцию.
Заполняет ремонтное предприятие
Поставлен на гарантийное обслуживание
наименование ремонтного предприятия, число, месяц прописью, год
Гарантийный номер_______________________________,__________„
-**•
УЧЕТ ТЕХНИЧЕСКОГО ОЕСЛУ^КИВАПИЯ И РЕМОНТОВ
Дата Вид выполнен- ных работ (ТО или ремонт) Содержание выпол- ненной работы. Наименование и тип замененной летам Фамилия и подпись радио- механика
19-
К0РЕП10К ОТРЫВНОГО ТАЛОНА НА ГАРАНТИЙНЫЙ РЕМОНТ
Изъят «»159 г. Радиомеханик ____________________________
Фамилия, подпись
Лягин отреза
Действителен по заполнении
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
Номер
Заполняет завод-изготовитель
’а^иоставцня «ФЕРМЕР»
Дата выпуска
Представитель ОТК завода изготовителя
штамп ОТК
Адрес для возврата талона заводу-изготовителю: 427900,
г. Сарапул Удмуртской республики, Сарапульский радиозавод.
Заполняет торговое предприятие
Дата продажи.
число месяц прописью, год
Продавец_________________________________________________________
подпись или штамп
Штамп магазина
Гарантийные обязательства осуществляет топгоиое предприятие, про
давшее радиостанцию
-го
Действителен по заполнении
Заполняет ремонтное предприятие
Номер гарантийной радиостанции_________________________,______
Причина ремонта. Наименование и номер по схеме замененной де-
тали или узла ____________________________________________________
Дата ремонта_________________________________________________
число, месяц прописью, год
Подпись и Ф. И О лица, производившего ремонт
Подпись владельца радиостанции,
подтверждающая ремонт___________________________________________
Штамп ремонтного предприятия
о указанием города
Общий вид радиостанции ФЕРМЕР
1-ПРИЕМОПЕРЕДАТЧИК
2-КНОПКА ПОДСВЕТКИ ( #
3-ГНЕЗДО ПИТАНИЯ „9В""
4-ГНЕЗДО АНТЕННЫ
5“ ГНЕЗДО ЗЕМЛИ i" '
6-ВСТРОЕННАЯ ТЕЛЕСКОПИЧЕСКАЯ АНТЕННА
7-РУЧКА ВЫКЛЮЧАТЕЛЯ ПИТАНИЯ, СОВМЕЩЕННОГО
С РЕГУЛЯТОРОМ ГРОМКОСТИ „ГРОМК"
8-РУЧКА ПЕРЕКЛЮЧАТЕЛЯ КАНАЛОВ „КАНАЛЫ"
9-ИНДИКАТОР
10-КЛАВИША КОНТРОЛЯ ПИТАНИЯ „К. ПИТ "
11-КЛАВИША ПЕРЕКЛЮЧЕНИЯ ДИАПАЗОНОВ ВСТРОЕН-
НОГО РАДИОВЕЩАТЕЛЬНОГО ПРИЕМНИКА „КВ31/КВ25
12-РУЧКА НАСТРОЙКИ РАДИОВЕЩАТЕЛЬНОГО ПРИЕМНИКА
И УСТАНОВКИ ПОРОГА СРАБАТЫВАНИЯ ШУМОПОДАВИТЕЛЯ
15-КЛАВИША ВКЛЮЧЕНИЯ ШУМОПОДАВИТЕЛЯ „/ПШ '
14-КЛАВИША ПЕРЕКЛЮЧЕНИЯ „РСТ/ПРМ "
15-КЛАВИША ПЕРЕКЛЮЧЕНИЯ’РЕЖИМА РАБОТЫ „ПЕР. /АВТО "
16-АНТЕННА ДЛЯ АВТОМОБИЛЬНОГО ВАРИАНТА АР"105
1?-УСТРОЙСТВО АНТЕННОЕ СОГЛАСУЮЩЕЕ
18-КАССЕТА ДЛЯ АВТОМОБИЛЬНОГО ВАРИАНТА
19-КОРПУС ВСТАВКИ ПЛАВКОЙ
20-БЛОК ПИТАНИЯ ПЕРЕНОСНЫЙ
-гт-пготийввЕс
22- МАНИПУЛЯТОР
23-КОАКСИАЛЬНЫЙ РАЗЪЕМ ШНУРА ПИТАНИЯ
24-БЛОК ПИТАНИЯ СЕТЕВОЙ
25-ГРОМКОГОВОРИТЕЛЬ
Общий вид и размеры антенны
СТАЦИОНАРНОГО ВАРИАНТА
ПРОВОД АНТЕННЫ ДЛИНОЙ 2,2 М
КОАКСИАЛЬНЫЙ КАБЕЛЬ сниже-
ния с волновым сопротивле-
нием 50 75 Ом
ПРОВОДА -ПРОТИВОВЕСЫ
ДЛИНОЙ 27 М
4 ШТУКИ
ИЗОЛЯЦИОННАЯ MARITA
ОТТЯЖКИ МАЧТЫ
4 ШТУКИ
Е В
Рис. 2
Подключение коаксиального кабеля
К АНТЕННЕ И ПИТ И BOB ЕС Art
СОЕДИНЕНИЕ
ЖИЛЫ КАБЕЛЯ С
АНТЕННОЙ (ПАЙКА,
СВАРКА)
МАЧТА
ОПЛЕТКА КАБЕЛЯ
А ПРОЙДА ПРОТИВОВЕСА
СКРУЧЕННАЯ ИОПАЯНАЯ
ОПЛЕТКА КАБЕЛЯ
ЕНТРАЛЬНАЯ ЖИЛА КАБЕЛЯ
КОАКСИАЛЬНЫЙ кабель снижения
\ с волновым СОПРОТИВЛЕНИЕМ
50.750м
СОЕДИНЕНИЕ ОПЛЕТКИ С
ПРОТИВОВЕСАМИ СПАЙКА,
СВАРКА)
РИС.З
Заземление кабеля б грозу
СКРУЧЕННАЯ И ОПАЯНАЯ
ОПЛЕТКА КАБЕЛЯ
ШТЕККЕРЫ
РОЗЕ’КА
ПРОВОД ЗАЗЕМЛЕНИЯ
ЦЕНТРАЛЬНАЯ ЖИЛА
КАБЕЛЯ
МЕТАЛЛИЧЕСКИЙ ШТЫРЬ
ЗЕМЛЯ
РИС А
Развертывание радиостанции с
АНТЕННОЙ „НАКЛОННЫЙ ЛУЧ"
РИС 5 ,
ИЗОЛЯЦИОННЫЙ ШЕСТ (ДЕРЕВО)
1/IATA УНЧ
.1
Плата селектора каналов
w • « *
« • ♦ « * ♦
« «
•ib е « • « W •
» » '« * •
♦ г • • . .(
ПИТАНИЯ
Ю4.437
Кинематическая схема
ВЕРНЬЕРНОГО УСТРОЙСТВА
Схема элексическая принципиальная
АДИОСТАНЦИИ ФЕРМЕР
Резисторы Устройства
А11 А1 2 А1.3 А2 АЗ А4 Шасси
С1-4 R2 R20 R1 R12 R1..M1. R1. R1
R?? R51 М* R1S R15 R14 R3-R6
R51 R61
СПЗ-58 R21 13 R12 Р2
СП4-2МА R1
СПЗ-4ВМ R2
Конденсаторы
К10-7В 01...09, С2 .04. 04 03. 01.02. С1
014...С16 СО .011, С6.С7. 04,05
Г18,С20 011,015 09.. 014
022021 J17
Г35 037
гао.сч?
С5Й.060,
062 064
066
КД-1 010059 5
К50-35 017 с!, из. 04.05
’18 08.015 I
КЮ-17-5 С19.С23 03 —
К10-17-ЗГ 036,051 С<2Л6
КТ4-25 С65
К50-12 01
КМ-55 061
1 Напряжения п -поячного тока измерены
относительно бщего роб да Вольтметром
униберсольным пипа 67-26
2 Величины напря ений могут отличаться
от указанных 'а 20%
3 * Подбирают mil регулировании
I И82 099 '47
со стороны K174XA2
печатной платы
К174 УМ
К174 ПС1 U______
К174 ЧР5
К553 ЧД2 КР142.И5
1>А1
КР142ЕН6В
Расположение быбойоб зле
3
К
6
КП 303 КТ315.КТ361
КТ3126 КТ3128
5
КТ 610
A1.1:L11,L12.L13
Т4.Т6.Т7
А12 L1 15
