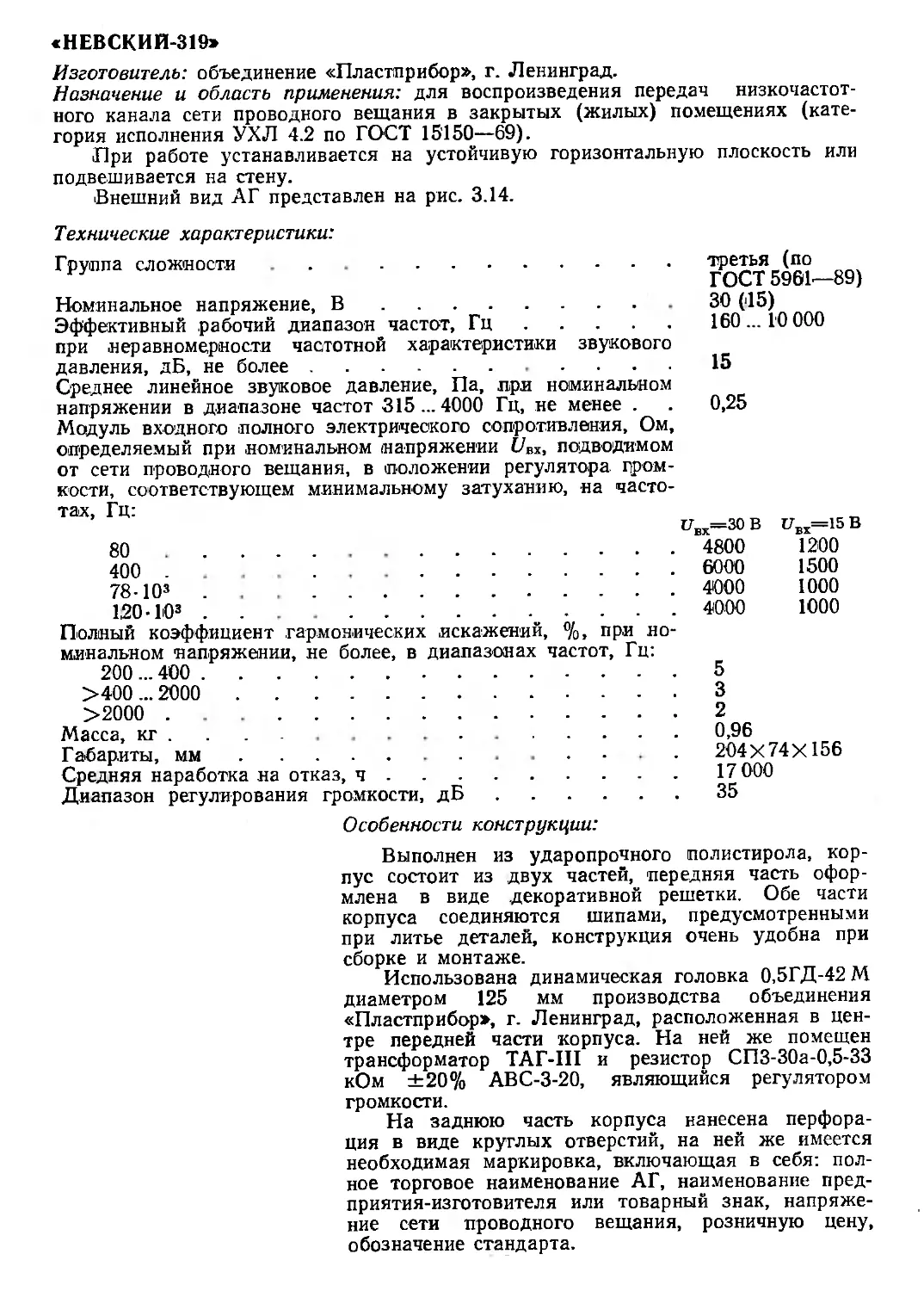

«НЕВСКИИ-319»
Изготовитель: объединение «Пластприбор», г. Ленинград.
Назначение и область применения: для воспроизведения передач низкочастотного канала сети проводного вещания в закрытых (жилых) помещениях (категория исполнения УХЛ 4.2 по ГОСТ 15'150—69).
При работе устанавливается на устойчивую горизонтальную плоскость или подвешивается на стену.
Внешний вид АГ представлен на рис. 3.14.
Технические характеристики:
Группа сложности .	............................третья (по
ГОСТ 5961—89)
Номинальное напряжение, В................................ 30 (45)
Эффективный рабочий диапазон частот, Гц.................. 160... 10 000
при неравномерности частотной характеристики звукового давления, дБ, не более............................. ....	15
Среднее линейное звуковое давление, Па, при номинальном напряжении в диапазоне частот 315... 4000 Гц, не менее .	.	0,25
Модуль входного полного электрического сопротивления, Ом, определяемый при номинальном напряжении ЙВх, подводимом от сети проводного вещания, в положении регулятора громкости, соответствующем минимальному затуханию, на частотах, Гц:
ивх=30 В ивх=15 В
80	........................................... 4800	1200
400 .	.	........................ 6000	1500
78-1О3	........................................... 4000	1000
120-103	.	.	............................... 4000	1000
Полный коэффициент гармонических искажений, %> при номинальном напряжении, не более, в диапазонах частот, Гц:
200 ...400 ...........................................5
>400... 2000	.........................................3
>2000 .	.........................................2
Масса, кг.................................................0,96
Габариты, мм.................................................. 204X74X156
Средняя наработка на отказ,	ч............................. 17 000
Диапазон регулирования	громкости, дБ......................35
Особенности конструкции:
Выполнен из ударопрочного полистирола, корпус состоит из двух частей, передняя часть оформлена в виде декоративной решетки. Обе части корпуса соединяются шипами, предусмотренными при литье деталей, конструкция очень удобна при сборке и монтаже.
Использована динамическая головка 0.5ГД-42 М диаметром 125 мм производства объединения «Пластприбор», г. Ленинград, расположенная в центре передней части корпуса. На ней же помещен трансформатор ТАГ-Ш и резистор СПЗ-30а-0,5-33 кОм ±20% АВС-3-20, являющийся регулятором громкости.
На заднюю часть корпуса нанесена перфорация в виде круглых отверстий, на ней же имеется необходимая маркировка, включающая в себя: полное торговое наименование АГ, наименование предприятия-изготовителя или товарный знак, напряжение сети проводного вещания, розничную цену, обозначение стандарта.
