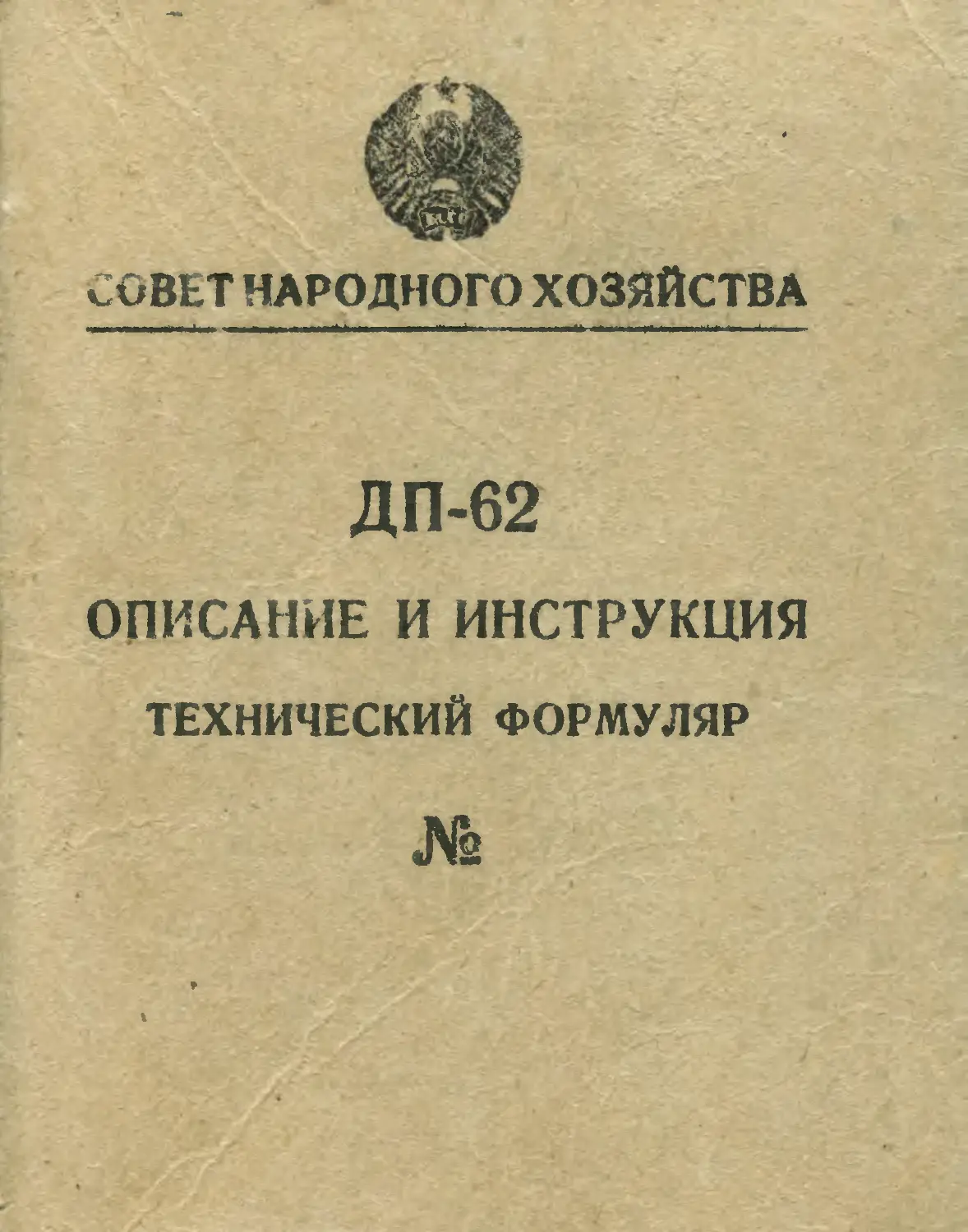

СОВЕТ НАРОДНОГО ХОЗЯЙСТВА
ДП-62
ОПИСАНИЕ И ИНСТРУКЦИЯ
ТЕХНИЧЕСКИЙ ФОРМУЛЯР
№
БССР
СОВЕТ НАРОДНОГО ХОЗЯЙСТВА
ДП-62
ОПИСАНИЕ И ИНСТРУКЦИЯ
ТЕХНИЧЕСКИЙ ФОРМУЛЯР
№5/^
СОДЕРЖАНИЕ
№№
п.п.
Наименование
№№
§§
Стр.
1
2
3
4
5
6
7
8
9
Описание и инструкция
Назначение прибора .
Технические данные
прибора ....
Принцип действия при-
бора и его электри-
ческая схема
Конструкция прибора.
Инструкция по эксплуа-
тации прибора .
Проверка начала инди-
кации прибора .
Дополнительные ука-
зания ..............
Возможные неисправ-
ности прибора
Технический формуляр
Порядок заполнения и
ведения формуляра .
9
9
11
17
20
23
25
28
31
3
Продолжение
№№ П.П. Наименование №№ §§ Стр.
10 Комплектация прибора § 1 32
и Паспорт индикатора ра- диоактивности ДП-62 § 2 33
12 Гарантия работоспособ- ности прибора §з 34
13 Порядок предъявления рекламаций §4 35
14 Порядок консервации . § 5 35
15 Свидетельство о консер- вации прибора §6 38
16 Учет работы прибора при эксплуатации § 7 40
17 Войсковой ремонт при- бора §8 44
18 Средний и капитальный ремонт прибора . § 9 48
4
Продолжение
№№ п.п. Наименование I №№ J §§ Стр.
19 Замена узлов и деталей в комплекте прибора при эксплуатации § ю 52
20 Проверка начала инди- кации прибора . § П 56
21 Для служебных заметок § 12 61
Приложения I. Принципиальная схема прибора II. Общий вид индика- тора радиоактивности ДП-62 .... III. Индикатор радиоак- тивности ДП-62 без ко- жуха со снятой крыш- кой генератора IV. Чертеж монтажа прибора .... —
&
ОПИСАНИЕ И ИНСТРУКЦИЯ
I. Назначение прибора
Индикатор радиоактивности ДП-62 пред-
ставляет собой портативный прибор, пред-
назначенный для определения наличия бета,
гамма-зараженности местности в полевых
условиях.
П. Технические данные прибора
1. Прибор позволяет производить ин-
дикацию гамма-излучения. Начало ин-
дикации гамма-излучения находится в
пределах от 10 до 500 мр/час. Разброс по
началу индикации от 10 до 500 мр/час
включает все возможные дестабилизиру-
ющие факторы. Начало индикации опреде-
ляется появлением вспышек неоновой
лампы в цепи индикации прибора.
9
Индикация суммарного бета, гамма-
излучения обеспечивается в этих же пре-
делах при открытом окне кожуха прибора.
2. Регистрация наличия радиоактивной
зараженности производится по свечению
неоновой лампы. При этом при мощности
дозы, соответствующей началу индикации,
находящемуся в пределах 10-500 мр/час,
появляются отдельные периодические
вспышки; при мощностях, превышающих
мощность дозы начала индикации, часто-
та вспышек неоновой лампы увеличивает-
ся и при дальнейшем увеличении мощнос-
ти переходит в непрерывное ее свечение.
3. Прибор сохраняет работоспособность
в интервале температур окружающего воз-
духа от — 20°С до +50°С и при относи-
тельной влажности воздуха до 98°/о и тем-
пературе +20°С.
4. Питание прибора осуществляется от
генератора переменного тока. В качестве
генератора переменного тока используется
генератор ручного электродинамического
фонаря типа Б-31.
10
Напряжение холостого хода генератора не
менее 5,5 вольт при ЮО-г- 120 нажатиях в
минуту на рычаг генератора.
Сочленение прибора с генератором непо-
средственное, но позволяющее производить
замену механизма генератора.
5. Прибор переносится в сумке на ремне
через плечо.
6. Вес прибора с сумкой не более 1,5 кг.
7. Габариты прибора 242 X 86 X 43 мм.
8. Вес прибора без сумки—725 гр.±10°/о.
III. Принцип действия прибора и его
электрическая схема
Для обнаружения радиоактивных излу-
чений в приборе используется газовый счет-
чик, работающий в режиме несамостоя-
тельного разряда.
При воздействии излучений на рабочий
объем счетчика в нем возникают электри-
ческие разряды, которые приводят к появ-
лению импульсов тока в его цепи. Этими
импульсами заряжается накопительный
И
конденсатор, параллельно которому присое-
динена индикаторная неоновая лампа. При
достижении, на конденсаторе напряжения,
равного потенциалу зажигания неоновой лам
пы, последняя вспыхивает, в результате че-
го конденсатор разряжается и схема возвра-
щается в первоночальное состояние. Вспыш-
ки неоновой лампы указывают на наличие
радиоактивной зараженности местности.
Принципиальная схема прибора дана в
приложении 1.
Основными частями схемы являются:
— газовый счетчик типа СтС-5 (7) с на-
чалом счета 300—330 вольт,
— бесцокольная индикаторная неоновая
лампа МН-8 (13) с потенциалом зажига-
ния 65—85 в и сопротивлением изоляции
не менее 500 мом,
— сопротивления (8) и (9),
— накопительный конденсатор (10),
— система питания.
Система питания включает в себя:
генератор тока (4), повышающий трансфор-
матор (5), селеновый выпрямитель (1).
12
стабилизатор напряжения (11)—неоновая
лампа МН-8 с потенциалом зажигания
65—85 в; фильтр, состоящий из сопротив-
ления (2) и емкости (6).
Работа схемы сводится к следующему:
при приведении в действие генератора пе-
ременного тока, включенного в первичную
обмотку трансформатора (5), во вторичной
обмотке (Н2-К2) наводится переменная
ЭДС. Эта ЭДС прикладывается к селено-
вому столбику (1), и после процесса вы-
прямления на конденсаторе фильтра (6)
появляется постоянное напряжение, кото-
рое через сопротивление (3) подводится к
газовому счетчику (7).
При изменении скорости вращения гене-
ратора напряжение на счетчике изменяет-
ся. Это изменение уменьшается примене-
нием в схеме прибора стабилизатора напря-
жения в виде неоновой лампы МН-8 (11),
включенной в специальную обмотку транс-
форматора (Н1-К3). Последовательно с
неоновой лампой включено сопротивление
(12). Назначение этого сопротивления за-
13
ключается в ограничении тока через неоно-
вую лампу с целью продления ее срока
службы. Режим схемы отрегулирован так,
что величина рабочего напряжения на
счетчике не выходит за пределы «плато»
счетчика, которое должно быть не менее
80 вольт.
Указателем нормального режима работы
прибора служит свечение лампы стабилиза-
тора напряжения.
При отсутствии радиоактивных излуче-
ний и при мощностях доз меньших
10 мр/час напряжение на накопительном
конденсаторе (10) не может достигнуть
потенциала зажигания неоновой лампы
(13) и, следовательно, последняя не дает
вспышек при сколь угодно длительном
включении прибора. Пределы индикации
прибора определяются величиной сопро-
тивлений (8 и 9), шунтирующих накопи-
тельный конденсатор.
При мощностях доз, находящихся в преде-
лах 10—500 мр/час, напряжение на накопи-
тельном конденсаторе достигает потенциала
И
зажигания индикаторной неоновой лампы,
и последняя начинает периодически вспы-
хивать.
При мощности дозы, превышающей на
чало индикации, частота вспышек возра-
стает и затем, при дальнейшем увеличении
излучения, отдельные вспышки индикатор-
ной лампы сливаются в непрерывное ее
свечение.
Прибор реагирует как на гамма, так и
на бета-излучения.
Для доступа бета-частиц к газовому
счетчику в кожухе прибора предусмотре-
но окно, закрывающееся откидными двер-
цами. При открытых дверцах прибор реги-
стрирует суммарное бета, гамма-излучение,
В этом случае в рабочий объем газового
счетчика проходят и производят ионизацию
и бета-частицы с энергией более 0,2 мэв.
Бета-частицы с меньшей энергией погло-
щаются стенками счетчика. При закрытых
дверцах прибор фиксирует практически гам-
ма-излучение, так как большая часть бета-
частиц поглощается дверцами и кожухом
15
прибора. О наличии бета-излучения судят по
изменению частоты вспышек индикаторной
лампы при закрытом и открытом окне.
Режим прибора при отсутствии облуче-
ния.
№№ п.п. Измеряемое напряжение Напря- жение (воль- ты) Измерительный прибор
1 Напряжение холосто- не ме- Ламповый вольт-
го хода генератора. Напряжение на 1-ой нее 5,5 в метр с входным сопротивл. 4 МОМ
2 410±5н Статический
повышающей обмотке вольтметр
3 трансформатора. Напряжение на 2-ой 51-4-59 класса 1,5. Статический
повышающей обмотке вольтметр
4 трансформатора. Напряжение на счет- 460-4-500 класса 2,5. Статический
чике. вольтметр класса 1,5.
5 Потенциал зажигания 65-485 Стенд для про-
ламп МН-8. верки неоновых ламп»
16
IV. Конструкция прибора
Прибор состоит из двух частей: соб-
ственно прибора и генератора тока. Сочле-
нение генератора с прибором непосред-
ственно. Прибор выполнен в виде продол-
говатой коробки и состоит из шасси, на
котором производится монтаж, и кожуха
с ребристыми стенками. Такая конструкция
кожуха прибора, несмотря на то, что он
выполнен из листовой стали толщиною
0,5 мм, обеспечивает достаточную его
жесткость.
На верхней стенке прибора расположены
собирающая линза индикаторной лампы
и линза лампы стабилизатора напряжения.
Как указывалось выше, лампа стабилиза-
тора напряжения выполняет одновременно
роль указателя нормального режима работы
схемы. С этой целью эта линза выполнена
красного цвета, что помогает фиксировать
внимание оператора на свечение лампы.
17
На нижней стенке имеется окно из тон-
кого целлулоида, предназначенное для до-
ступа бета-частиц к газовому Счётчику в
процессе индикации бета-излучения. С на-
ружной стороны окно закрывается метал-
лическими откидными дверцами. Конфигу-
рация и толщина дверок выбрана из сооб-
ражения достаточной защиты эффективной
части счетчика от воздействия бета-излуче-
ния при закрытом окне. К основанию при-
бора (с внутренней стороны) крепите?
шасси, представляющее штампованный
жесткий каркас, на котором смонтированы
все детали прибора.
Повышающий трансформатор заключен
в запаянный железный кожух с выводами
концов через стеклянные изоляторы. Такое
выполнение трансформатора гарантирует
работоспособность его в любых климати-
ческих условиях.
Все сопротивления, селеновый столбик,
держатель лампы стабилизации и контакты
газового счетчика смонтированы на пласт-
18
массовой панели, которая с помощью
четырех винтов крепится к шасси.
К верхней стороне каркаса прикреплен
рефлектор с держателем индикаторной
лампы и стойка, к которой крепится пере-
менное сопротивление. Крепление генера-
тора к основанию прибора производится с
помощью винтов. Электрический контакт
генератора с прибором осуществляется че-
рез корпус и гибкий проводник.
На основании прибора находится прилив
для сочленения с генератором и шильдик
с указанием на нем типа, заводского номе-
ра и года выпуска прибора.
Герметизация прибора достигается по-
садкой всех внешних деталей (линзы, кол-
пачок, защитная пленка) на клее БФ-4, а
место сочленения кожуха с основанием
прибора уплотняется резиновой пракладкой.
Крепление кожуха к шасси производит-
ель с помощью двух винтов, головки кого-
рых должны опёчатыв'аться. Генератор,
19
основание кожуха и трансформатор прибора
окрашиваются нитроэмалевой краской
ЗИС-508-М защитно-зеленого цвета.
Режим работы прибора устанавливается
при его наладке. При смене основных дета-
лей и узлов схемы (счетчика, неоновых
ламп, трансформатора и сопротивлений (8)
и (9) предусмотрена возможность ре-
гулировки режима с помощью перемен-
ного сопротивления (2), выведенного под
шлиц внутри прибора.
После окончания работы прибор вкла-
дывается в сумку, имеющую ремень для
переноски.
При перевозке приборы, упакованные
каждый отдельно в укладочную тару, в ко-
личестве 10 штук помещаются в один упа-
ковочный ящик, который пломбируется.
V. Инструкция по эксплуатации
прибора
Перед началом работы с прибором необ-
ходимо:
20
а) Вынуть его из переносной сумки и
повесить на шею.
б) Расфиксировать защелку рычага ге-
нератора и привести его в действие, при
этом должна загореться лампа стабили-
затора напряжения. Дверцы на кожухе
прибора должны быть закрыты. Нажа-
тие на рычаг генератора производить
плавно, без рывков и усилий. Частота и
сила нажатий выбирается такой, чтобы
получить нормальное свечение лампы ста-
билизатора напряжения. После выполнения
вышеуказанных действий прибор к работе
готов.
в) Обнаружение зараженности мест-
ности гамма-активными веществами. Для
обнаружения гамма-излучения необходи-
мо привести в действие на 5—20 сек.
генератор тока, при этом дверцы на
кожухе прибора должны быть закрыты.
Если за время порядка 20 сек. индика-
торная лампочка, расположенная под соби-
рающей линзой, не дала ни одной вспышки,
то это значит, что либо местность не зара-
21
жена гамма-активными веществами, либо
ее зараженность настолько мала, что при-
бор не может ее обнаружить. При наличии
гамма-излучения будут наблюдаться вспыш-
ки индикаторной неоновой лампы.
Появление периодических вспышек ин-
дикаторной лампы указывает, что в данном
месте мощность дозы соответствует начапу
индикации, находящемуся в пределах
10—500 мр/час. Непрерывное свечение ин-
дикаторной лампы указывает на то, что
мощность дозы превышает начало инди-
кации.
Чтобы убедиться, что местность не за-
ражена также и бета-активными вещества-
ми, указанную выше операцию следует пов-
торить сначала, предварительно открыв
дверцы на кожухе прибора и приблизив его
к поверхности земли на расстояние
20—30 см.
Изменение в частоте вспышек индика-
торной лампы при закрытом и открытом
окне указывает на наличие бета-излуче-
22
ний. При этом следует помнить, что при
открытом окне прибор регистрирует сум-
марное бета, гамма-излучение, а при закры-
том—фиксирует лишь гамма-излучение.
С целью облегчения наблюдения за
вспышками индикаторной лампы при ярком
солнечном свете необходимо колпачок за-
щищать ладонью от попадения на лизну
прямых солнечных лучей.
При эксплуатации прибора в условиях
минусовых температур (—20°С) возможно
утяжеление хода генератора и повышенный
шум. При этом обнаружение гамма, бет^-
излучений, то есть наблюдение за вспыш-
ками индикаторной лампы, рекомендуется
производить после нескольких предвари-
тельных нажатий на рычаг генератора
(примерно до 100).
IV. Проверка начала индикации прибора
Проверка начала индикации прибора
производится:
23
а) после длительного хранения прибора
на складе;
б) не реже одного раза в месяц в усло-
виях постоянной эксплуатации прибора;
в) после смены основных деталей и
узлов схемы (газового счетчика, неоновых
ламп, трансформатора и сопротивлений
(8) и (9).
Проверка начала индикации произво-
дится на складе или в мастерской по име-
ющимся радиоактивным препаратам Со60.
Проверка работоспособности прибора
разрешается от радиоактивного препарата
ДП-1.
Проверка начала индикации прибора
сводится к следующему: зная активность
имеющегося в распоряжении препарата,
рассчитывают контрольные расстояния, на
которых обеспечиваются мощности доз в
10, 200, 500 мр/час.
ПРИМЕЧАНИЕ: Расстояния рассчиты-
ваются по формуле:
= \Т I. а . Юз
* Р
9
24
где R —расстояние от центра счетчика до
препарата в см,
I—постоянная препарата ^указывается
в паспорте к нему и для радиоактивного
кобальта равная 13,5),
а—активность препарата в милликюри,
Р—мощность дозы в мр/час.
Приводят в действие генератор тока и
перемещают прибор в сторону препарата
от контрольной точки, соответствующей
10 мр/час, до появления вспышек индика-
торной лампы. Если начало индикации не
лежит в пределах 10—500 мр/час, то вра-
щением в ту или другую сторону оси пе-
ременного сопротивления, находящегося
внутри прибора, следует произвести под-
регулировку прибора, добиваясь при этом,
по возможности, получения начала инди-
кации в точке 80—200 мр/час.
VII. Дополнительные указания
1. Прибор в нерабочем состоянии дол-
жен находиться в сумке, а при длительном
хранении на складах упаковываться в укла-
дочную тару.
25
2. При работе прибор не разрешается
вскрывать. По возможности следует предо-
хранить прибор (особенно генератор тока)
от действия влаги, пыли и дождя.
3. В условиях постоянной эксплуатации
необходимо не реже одного раза в месяц
производить смазку деталей генератора.
Для этого необходимо отвернуть три винта,
крепящие крышку корпуса со стороны фик-
сатора, и снять ее. Тонкой деревянной па-
лочкой или спичкой произвести смазку всех
трущихся частей и зубчаток генератора
смазкой ГОИ-54. Смазку разрешается про-
изводить квалифицированным специалистам
в условиях мастерской.
4. Ремонт прибора разрешается произ-
водить только квалифицированным специа-
листам в условиях оборудованной мастер-
ской.
Для обеспечения герметичности при
вставлении прибора в кожух необходимо
следить за тем, чтобы края кожуха не
имели перекосов по отношению к основа-
нию корпуса.
26
Винты должны быть завернуты так, что-
бы края кожуха были утоплены в резину
со всех сторон на одинаковую глубину.
Чашечки должны быть залиты мастикой
для пломбирования.
5. Для устранения подсветки индикатор-
ной лампы со стороны лампы стабилизации
на последнюю надевается специальный кар-
тонный колпачок, который при смене лампы
стабилизации необходимо надевать на вновь
устанавливаемую.
27
VIII. Возможные неисправности прибора
Неисправ- ности Причина Устранение неисправности
1. Прибор не работает, обе лампоч- ки МН-8 не загораются. 2. При ра- боте не заго- рается лам- почка стаби- лизации МН-8. 3. Прибор не индици- рует. 4. Проска- кивает ры- чаг генера- тора. Нет питания: а) обрыв обмотки гене- ратора, б) обрыв вывода катуш- ки генератора, в) обрыв в первичной обмотке трансформа- тора. а) Вышла из строя лам- па МН-8. б) Потенц. зажигания лампы МН-8 выходит далеко за пределы норм ТУ. а) Вышла из строя лам- па МН-8 (бесцок.) б) Не работает счетчик а) При густой смазке храпового устр. ролики прилипают к тестер. б) Сработ. зубцы рыча- га или шестерни. а) Замен, генерат. б) Снять со сторо- ны фиксат. крыш- ку генератора и аккуратно подпа- ять вывод катуш- ки, затем устано- вить крышку. в) Замен, трансф. 1 Заменить лам- > пу МН-8. а) Заменить лам- пу МН-8. 6) Замен, счетчик, собл. полярность. Удалить старую смазку и смазать вазелиновым мас- лом ВЛ. Сменить генера- тор.
28
ТЕХНИЧЕСКИЙ ФОРМУЛЯР
Порядок заполнения и ведения, формуляра
1. Формуляр служит для систематиче-
ского внесения в него всех сведений, каса-
ющихся технического состояния, прохожде-
ния службы и учета работы прибора. Фор-
муляр на. каждый прибор ведется в одном
экземпляре.
2. §§ 1 и 2 заполняются заводом-изгото-
вителем. После окончания приемки прибора
паспорт подписывается ОТК завода и
представителем заказчика. Подписи скреп-
ляются печатями.
3. §§ 6, 7, 10, 11 заполняются и регу-
лярно ведутся лицами, ответственными за
эксплуатацию прибора.
4. Учет работы прибора (§7) ведется, как
правило, поквартально.
5. §§ 8, 9 заполняются в ремонтных
органах.
6. Все записи в формуляре ведутся толь-
ко чернилами. Подчистки, помарки и неза-
веренные исправления не допускаются.
31
$ 1. Комплектация прибора
№№ п.п. Наименование имущества К-во
1 Индикатор радиоактивности
ДП-62 с ремнем 1
2 Переносная сумка 1
3 Комплект ЗИПа в метал-
лическом футляре . 1
В комплект ЗИПа входят:
а) счетчик СтС-5 1
б) лампа МН-8 . 1
в) лампа МН-8 (бесцок.) 1
г) отвертка 1
4 z Описание и инструкция;
технический формуляр 1
32
§ 2. Паспорт индикатора
радиоактивности ДП-62
,, УУ6
тованный
завода, п
пред
те
1. Начало индикации в пределах от 10
до 500 мр/час. Проверка производится по
радиоактивному кобальту.
2. Разброс по началу индикации, ука-
занный в п. I, включает в себя все возмож-
ные дестабилизирующие факторы.
Индикатор радиоактивности ДП-62
№ .изготовленный и укомплек-
заводом, проверенный ОТК
$£ “ 195 г.
зчика, соответствует
чертежам, признан
33
§ 3. Гарантия работоспособности прибора
Завод, гарантирует исправную работу
прибора в эксплуатационных условиях или
в условиях складского хранения в течение
18 месяцев со времени сдачи продукции
заводом заказчику.
Неоновые лампы, газовый счетчик и ге-
нератор переменного тока, установленные в
приборе, гарантируются на срок в соответ-
ствии со сроками гарантий, указанными
в технических условиях на них.
В случае несоответствия прибора техни-
ческим условиям в течение гарантийного
срока завод-изготовитель обязан произвести
ремонт или замену прибора безвозмездно.
Если в течение гарантийного срока
прибор не соответствует йо Началу инди-
кации ТУ (10—500 мр/час) I а лампы и
счетчики соответствуют ТУ (f. е? не
выходят за пределы: jlhh ламп ЭДН-8 по .по-
тенциалу зажигания 65—85 вольт, для счет-
чиков по началу счета 300—330 вольт), разре-
34
шается подрегулировка прибора в нормы
10—500 мр/час переменным сопротивлением
на градуировочной линейке и такой прибор
не бракуется.
Прибор бракуется, если подрегулировка
не позволяет ввести начало индикации в
нормы 10—500 мр/час.
Снятие пломбы заказчиком для подре-
гулировки и замены ламп или счетчика
прибора не прекращается гарантийный срок
на этот прибор. Дата снятия пломбы с при-
бора регистрируется в формуляре.
§ 4. Порядок предъявления рекламаций
В случае отказа в работе прибора в те-
чение гарантийного срока хранения или
эксплуатации составляется акт, в котором
указывается №_________ комплекта, дата и
причина отказа в работе для предъявления
претензий через соответствующие доволь-
ствующие органы.
§ 5. Порядок консервации
При консервации прибора следует руко-
водствоваться инструкцией по хранению,
35
осмотру, консервации и ремонту дозиметри-
ческих приборов на центральных, ок-
ружных складах и в воинских частях
Советской Армии.
Для данного прибора при консервации
необходимо иметь в виду следующее:
1. Все наружные металлические детали
прибора, подлежащие консервации, тща-
тельно протереть хлопчатобуможной
тканью, смоченной в бензине, а затем
обработать маслами.
ПРИМЕЧАНИЕ: Ткань после смачива-
ния необходимо тщательно отжать во
избежание стекания бензина на окра-
шенные поверхности.
Для смазки рекомендуются следующие
сорта масел:
а) технический вазелин (бескислотный),
б) смазка АФ-70.
При консервации прибора смазке под-
вергаются все наружные металлические
части:
36
На приборе: задвижка заслонок,
петли с осью, карабины, рычаг и винты,
крепящие крышку генератора.
После смазки прибор завернуть в пер-
гаментную бумагу и перевязать нитками.
В ЗИПе: отвертка и футляр.
После смазки отвертку и футляр
завернуть в пергаментную бумагу.
§ 6. Свидетельство о консервации прибора
1. Прибор CL _195 г. подвергнут
на заводе консервации.
Консервацию произвел:
195 г. подвергнут
2. Прибор ._
консервации на складе.
195 г. прибор подлежит
переконсервации.
Консервацию произвел:_______________
3. Прибор я_195 г. подвергнут
консервации на складе.
,___•195 г. прибор подлежит
переконсервации.
Консервацию произвел:___________
38
4. Прибор .__•195 г. подвергнут
консервации на складе.
„___•195 г. прибор подлежит
переконсервации.
Консервацию произвел:
5. Прибор ._•195 г. подвергнут
консервации на складе.
„___•195 г. прибор подлежит
переконсервации.
Консервацию произвел:
6 Прибор .__•195 г. подвергнут
консервации на складе.
.___* 195 г. прибор подлежит
переконсервации.
Консервацию произвел:
39
s
§ 7. Учет работы прибора при эксплуатации
п.п. За какой период учитывается работа прибора Число часов работы при- бора за учи- тываемый период Подпись ответств. лица
1 2 3 1 4
Продолжение § 7.
1 2 1 3 4
•г*
Продолжение § 7.
1 2 3 4
Продолжение § 7,
6
1 2 3 4
& § 8. Войсковой ремонт прибора
№№ п.п. Дата по- ступления прибора в ремонт Обнаруженные де- фекты и работа, произведенная при войсковом ремонте Подпись на- чальника рем- органа, произ- водившего ремонт
1 2 3 4
Продолжение § 8.
1 2 3 4
Продолжение § 8.
1 2 3 4
—
Продолжение § 8.
1 2 3 4
-- н—* №№ п.п.
to Дата поступ- ления в ре- монт и № на- ряда
00 Дата выхода из ремонта
Основные дефекты и работа, произведен- ная при ремонте
Си Послере- монтный га- рантийный срок
О Подпись на- чальника реморгана, производив- шего ремонт
§ 9. Средний и капитальный ремонт прибора
Продолжение § 9
1 2 3 4 5 6
ё
Ц родолжение § 9.
11 2 3 4 5 6
—
Продолжение § 9.
1 2 3 4 5 6
29
1—‘ №№ п.п.
КЗ Наименова- ние заменяе- мых узлов и деталей
Со Причина замены
4^ Дата замены
Си Должность и подпись лица, произ- водившего замену
§ 10. Замена узлов и деталей в комплекте
прибора при эксплуатации
Продолжение § 10.
1 2 3 4 5
£ — Продолжение § 10.
1 2 3 4 5
— —
Продолжение § 10*
8
1 2 3 4 5
8 __ § 11. Проверка начала индикации прибора
№№ п.п. Дата провер- ки начала индикации Расчетная мощность до- зы в мр|час Начало индикации в мр|час Должность и подпись лица, производив- шего проверку прибора Примечание
1 2 3 4 5 6
Продолжение §11.
1 2 1 3 4 5 1 6
•
Й —
s Продолжение ЦП.
1 2 3 4 5 6
— - - -...n II
Продолжение § 11*
1 2 : з 4 5 6
s —1 —-
8 Продолжение § 11.
1 2 3 4 5 6
§ 12. Для служебных заметок.
61
ПРИЛОЖЕНИЯ
ПЕРЕЧЕНЬ
Поз. обоз. ГОСТ, ВТУ, нормаль, чертеж. Наименование и тип
1 ТУ-И ОЖ. 3.214.008 Селеновый выпрямитель АВС-1-720
2 УКО.468.005 ВТУ Переменное сопротивление типа СПО-0,5-(1-1,5)мом
3 ГОСТ 6562-53 Сопротивление ВС-0,25-1-3-11
4 ОСТ Эл-12-40 Генератор переменного тока
5 ЕЕ4.712.000 Повышающий трансфор-
6 ГОСТ 6118-52 Конденсатор КБГ-М1-600- 0,03-П
7 ТУ-8 СУ3.394.016ТУ Газовый счетчик СтС-5
8 ГОСТ 6562-53 Сопротивление ВС-0,5-1-4,7-11
9 ГОСТ 6562-53 Сопротивление ВС-0,5-1-10-11
10 ГОСТ 6118-52 Конденсатор КБГ-И-200- 0,02-11
11 1-3-19 е Неоновая лампа МН-8
12 ГОСТ 6562-53 Сопротивление ВС-0,25-1 1500-11
13 1-3-19 е Неоновая лампа МН-8 бесцок.
66
ЭЛЕМЕНТОВ
Основн. данные
номинал
Кол.
К приложению I.
Примечание
И пер—720 в
1вып—1,2 ма
1-J-1,5 мом
3 мом.
Напр. х.х. не менее
5,5 вольт
И1 пов—410 в
И2 пов-51-59 в
0,03 мкф
Напр. нач. счета
(300—330) вольт
4,7 мом.
10 мом.
0,02 мкф
Пот. зажиг.
65-85 в
1500 ом
Пот. зажиг.
65-85 в
1
1
1
1
1
1
1
1
1
1
1
1
1
Использ. номинал
(1-1,5) мом.
Возможна замена на
2 сопр. ВС-0,5-1-7,5-1
67
Приложение I
Принципиальная схема прибора.
Приложение II
Общий вид индикатора радиоактивности ДП-62.
Приложение Hi
1-генератор, 2-счетчик типа СтС-5, 3-селеновый выпрямитель,
4-переменное сопротивление, 5-лампа МН-8 с колпачком,
6-трансформатор, 7-лампа МН-8 бесцокольная.
Индикатор радиоактивности ДП-62 без кожуха со снятой крышкой генератора
ТАБЛИЦА ПРОВОДОВ
К приложению IV
№№ выв. Откуда идет Куда поступает Данные 1 проводов Длина в см.
1-1 Селеновый выпрямитель поз. 1 Повышающий тр-р поз. 5 Кг ПМОВ 0,5 мм2 4,0
2—1 Лепесток панели поз. 4 Повышающий тр-р поз. 5 Ki ПМОВ 0,5 мм2 10,0
2-2 Лепесток панели поз. 4 Лепесток механизма фонарика ПМОВ 0,5 мм2 4,0
3-1 Конт, лепесток держателя счетчика Лепесток неоновой лампы п. 13 ПМОВ 0,5 мм’ 7,5
3-2 Конденсатор поз. 10 Лепесток неоновой лампы п. 13 ММ 0,8 мм 2,0
4-1 Повышающий тр-р поз. 5 Кз Лепесток патрона неон, лампы п. 11 ПМОВ 0,5 мм2 6,0
5-1 Конденсатор поз. 6 Перем, сопрот. типа СПО п. 2 ММ 0,8 мм 6,0
6-1 Селеновый выпр. поз. 1 Переменное сопр. типа СПО п. 2 ПМОВ 0,5 мм’ 3,0
Чертеж монтажа прибора
Приложение IV
(J) 1—№№ позиций деталей или узлов,
соответствующие нумерации по
принципиальной схеме.
2. 1—1; 2-1-№№ проводов.
3. 1; 2; 3-№№ контактов перемен-
ного сопротивления.
4. В цепь стабилизации (поз. 11) ста-
вить лампы МН-8 с потенциалом
зажигания 65-85 в.
5. В цепь индикации (поз. 13) ставить
бесцокольные лампы МН-8 с по-
тенциалом зажигания 65-85 в.
Зак. 45
