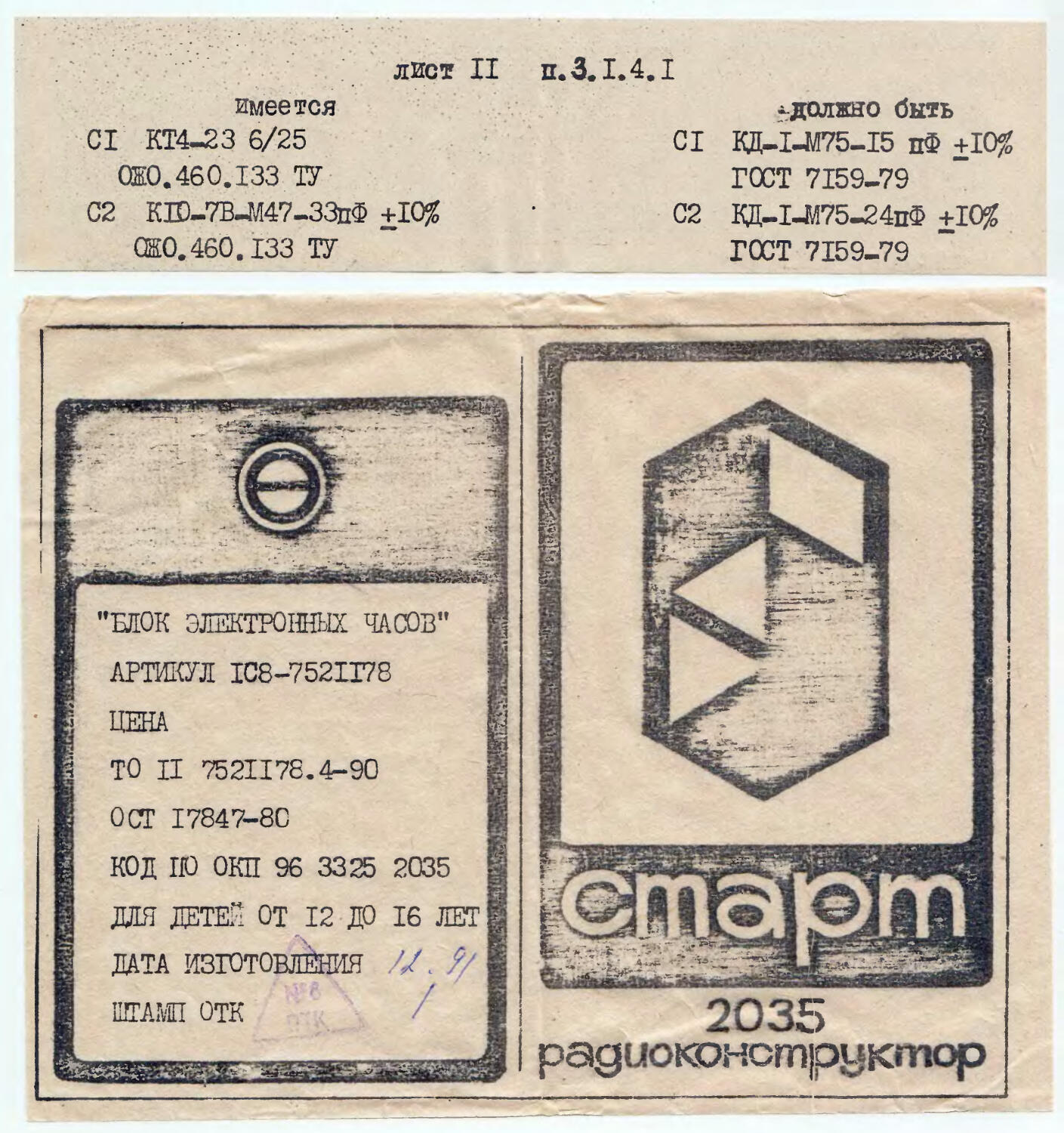

лист II н.3.1,4.I имеется -должно быть CI КТ4-23 6/25 CI ДД-1-М75-15 пФ +10% (Ж).460.133 17 ГОСТ 7159-79 С2 К10-7В.-М47-ЗЗпФ +10% 02 КД-1-М75-24пФ +10% СЕО.460.133 ТУ ГОСТ 7159-79 2035 радиоконстриктор ОКП 96 3325 2035 ИНСТРУКЦИЯ до сборке к регулировке игрум -радлоконструктора "Старт. 2035. Блок электронных часов ". 334135.001 ИЭ 1. ОБЩИЕ УКАЗАНИЯ' 1.1. Игрушка-радиоконструктор "Старт 2035. Блок электронных часов" /в дальнейшем радиоконструктор/ предназначена для техни- ческого творчества детей в возрасте от 12 до 16 лет и представляет собой набор радиоэлементов для сборки в любительских условиях действующих электронных часов с будильником и с возможностью переключения в режим секундомера . 1.2. Работа с радиоконструктором способствует практическому ознакомлению с элементами современной электроники,и приобретению навыков технологии сборки и наладка электронных схем. 1.3. Для обеспечения качественной сборки и надежной работы, собранного из радиоконструктора блока электронных часов необходимо внимательно ознакомиться с настоящей инструкцией и точно соблюдать ее рекомендации 2. ТЕХНИЧЕСКИЕ Д АННЫЕ И СВВДЕНИЯ 0 СБОРКЕ И РЕГУЛИРОВКЕ 2.1. Основные технические характеристики . 2.1.1. Блок электронных часов предназначен для эксплуатации в нормальных климатических условиях „ 2.1.2. Питание блока электронных часов осуществляется от блока питания, имеющего выходные напряжения: /-15 i 1,5/ Вс током нагрузки не менее 100 мА; /-27^/ В с током нагрузки не менее 30 мА ; А- 3 * / В со средней точкой о током нагрузки не менее 150 мА . 2 2.1.3. Назначение кнопок .управления: I) кнопке SBI "Стоп"-остановия отсчете текущею времени; 2) кнопка SB2 "Коррекция"-Коррекция текущею времени и времени будильнике; 3) кнопка SB3 "Включение секундомера" - включение режиме секундомере; 4) кнопке SB4 "Установка минут" - установка минут в режиме текущего времени и в режиме будильнике; 5) кнопка SB5 "Установка чесов" - установка часов в режиме текущего времени и в режиме будильника; 6) кнопка SB6 "Будильник" - включение индикации времени срабатывания будильника и отключение звуковой сигнализации. 2.1.4. Масса блока алектронных часов не более 0.15 кг. 2.2. Требования по технике безопасности и указания по монтажу. 2.2.1. Пайку производить в хорошо проветриваемом помещении. Применять.электропаяльник, работающий от напряжения не более 36 В и мощностью не более 40 Вт. Для пайки применять припой П0С-60 о канифольным флюсом. После окончания пайки тщательно вымыть руки теплой водой о мылом. 2.2.2. Микросхема может выйти из строя при воздействии на ее вывода статическою электрическою заряда более 30 В. Учитывая, что деже в обычных условиях на одежде и теле человека и на предметах бытовою обихода накапливается электрический заряд о напряжением в неоколыо раз превышающим допустимое, при монтаже необходимо соблюдать следующие правила. ЖАЛО ПАЯЛ1НИКА И ИНСТРУМЕНТ ДЛЯ СВОРКИ ДОЛЖНЫ РЫТЬ ЗАЗЕМЛЕНЫ ! 3 3.1.4.8. Полупроводниковые приборы: Стабилитрон КС 139 А - 1 шт. Транзистор КТ 361 Г - 3 шт. А'/Х- ГГЗ/ Примечание. Завод-изготовитель имеет право менять типы, номиналы и количество комплектующих изделий при сохранении функциональных возможностей блока электронных часов. При этом все изменения должны быть отражены в дополнительном вкладыше, вложенном в настоящую инструкцию . 4.СВИДЕТЕЛЬСТВО О ПРИЕМКЕ . 4.1. Игрушка-радиоконструктор "Старт2055.Блок электронных часов" соответствует ТО II 752II78.4-90 и признана годной для эксплуатации . М.П. ОГК Дата приемки •41' 19 _/7 г. J Представитель ОТК Адрес завода-изготовителя : 302020 г.Орел, Науторское вовсе, 5, завод ям.60-летия Октября Продан магазином ___________________________ /наименование торга/ Подпись продавца _______________________________________ Штамп магазина "".|9 г. 12 ности; 2.3.4.1. Установить резисторы, конденсаторы, стабилитрон , на печатную плату, острогубцами откусить излишние контгч выводов на расстоянии 0,5-2 мм от платы / откусанные концы выводов сохранить для дальнейшего использования/ и припаять выводы установленных радиоэлементов. 2.3.4.2. Установить и припаять перемычки / перемычки изготовить из откусанных выводов радиоэлементов/ 2.3.4.3. Установить и припаять транзисторы 2.3.4.4. Установить и припаять микросхему, соблюдая предосторожности, указанные в а.г.. 2.2, 2.3.3 . Распайку выводов производить в следующей последовательности; 15,12, остальные произвольно через один вывод . 2.3.4.5. Установить и припаять индикатор. При пайке индикатора необходимо соблюдать осторожность, чтобы не нарушить целостность штенгеля , что приведет к потере герметичности и выходу из строя индикатора /признаком потери герметичности является посветление черного слоя над газопоглотителем/ и целостности графитового слоя между катодом и колбой индикатора, что приведет к потере защиты от статического электричества /признаком потери защиты от статического электричества является пропадание свечения индикатора при касании рукой колбы/. Кроме того, необходимо учитывать, что изгиб выводов допускается на расстоянии не менее I мм от основания индикатора, в пайка выводов должна производиться на расстоянии не менее 5 мм от о основания индикатор; . 2.3.5. После окончания сборки внимательно проверить правильность выполнения монтажа согласно рис. 2 . Особенно тщательно проверить качество пайки и отсутствие перемычек из 5 О установке минут после достижения цифры 59 смена в разрядах часов на одну единицу , 2.4.6. Проверить работу блока электронных часов в режиме "Будильник" . 2.4.6.1. Нажать кнопку "Установка часов"и установить в разрядах часов цифру 02 , отпустить кнопку. Нажать кнопку "Установка минут" и установить в разрядах минут цифру 14, отпустить кнопку . 2.4.6.2. Нажать кнопку "Будильник" и удерживать ее в этом положении, при этом на индикаторе высветится в разрядах часов минут цифры 00 и 00 / если в разрядах часов и минут будут иные значения шфр, нажать кнопку "Коррекция"/и символическое 1-.; обряжение колокольчика, а символическое изображение часов погаснет. Кнопками ''Установка часов" и "Установка минут" установить ь раз рядах часов цифру 02, в разрядах минут цифру 15. 2.4,6.3. Отпусти?: v-iOiiKy "Будильник", при этом на индикаторе высветится пскат^-ьь '’текущего времени" и символическое изображение часов, а символическое изображение колокольчика погаснет. 2.4.6.4. При совпадении показаний текущего времени с временем будильника должен прозвучать прерывистый звуковой сигнал будильника в течение 1 мин. / для прекращения звучания будильника кратковременно нажать кнопку "Будильник”/ 2.4.7. Проверить работу секундомера. 2.4.7.1. Нажать кнопку "Включение секундомера" и удерживать ее в этом положении, при этом на индикаторе в разряде часов должны высветиться значения минут, а в разряде минут сменяющееся значение секунд. 2.4.7.2. Нажать на кнопку "Стоп", при этом счет секунд должен остановиться , а разделительные точки погаснуть или npeepwwn мигат^. 2.4.7.3. Отпустить кнопку "Стоп", при этом счет секунд должен возобновиться. 2.4.8. По точности ходе настроить часа подстроечник конденсатором CI. 3. КОМПЛЕКТНОСТЬ ВНИМАНИЕ! ПВ4 ПОКУПКЕ РАДИОКОНСТРУКТОРА ТРЕБУЙТЕ ПРОВЕРКИ КОМПЛЕКТНОСТИ . Претензии по некомплектности , не подтвервденные подписью и штампом магазина в инструкции,завод-изготовитель не рассматривает. 3.1. В комплект поставки должны входить: 3.1.1. Потребительская тара - 1 шт. 3.1.2. Инструкция по сборке и регулировке - 1 шт. 3.1.3. Печатная плата - 1 шт. 3.1.4. Набор радиоэлементов: 3.1.4.1. Конденсаторы: К 10-7 В-М 47-33 пФ ± 10 % - 1 шт. /С2/ ктч-23 e/2Sn<P _ i шт. /с// 3.1.4.2. Микросхема КА1016ХЛ1 - 1 шт. /£>£>/ 3.1.4.3. Пьезокерамический звонок ЗП-^.^- 1 шт. /8 G-S/ 3.1.4.4. Резонатор РК 724 А-8-ЕХ-32,768 К-Б - I шт./В 0.2/ Допуск.резонатор РК-206 (32768 - 45,51)Гп ТУ-25-07.150<£СЗ 3.1.4.5. ИндикаторУИ-4 - 1 шт. [HG/ 3.1.4.6. Резисторы : МДТ-0,125-100 кОм ± 105S - 15 ШТ./А/, XV,, МДТ-0.125 - 11 кОм ± 10% - 1 шт. /R3/ МДТ-0,125 - 51 кОм ± 10% - 2 шт. /R5.B6/ МЛТ-0,125-8,2 кОм ± 10?» - 1 шт. /р?/ 3.1.4.7. Переключатель ПКн -150-1 - 6 шт. На руке должен быть надет металлический браслет или на пальце кольцо , заземленные через резистор 1 МОм . Вместо браслета или кольца можно использовать монтажный провод, предварительно сняв с него изоляцию • Температура жала паяльника при лужении и пайке микросхемы должна быть не более 260°С , индикатора - не более 270°С , время пайки каждого вывода микросхемы не более 3 с , индикатора 3-5 с , время между пайками соседних выводов микросхемы не менее 10 с . Нарушение требований к распайке микросхемы и индикатора может привести к выходу их из строя . 2.3. Подготовка и работа с радиоконструктором . 2.3.1. Для сборки блока электронных часов необходимо подготовить следующие инструменты, принадлежности и материалы : - электропаяльник , согласно п. 2.2.1 ; - пинцет технический ; - острогубцы ; - индивидуальное заземление, согласно п. 2.2.2 ; - канифоль и припой 2.3.2. Прежде чем приступить к монтажу, необходимо внимательно ознакомиться с принципиальной, рис. 1, и монтажной, рис.2, схемами, печатной платой, чтобы четко представлять расположение всех элементов . 2.3.3. Устанавливая стабилитрон, транзисторы и микросхему, внимательно следить за маркировкой и включением их в схему. 2.3.4. Сборку и монтаж блока электронных часов рекомендуется производить согласно рис. 2 в следующей последователь- 4 I I припоя между печатными проводниками и контактными площадками . 2.3.6. При правильном выполнении монтажа олск электронных часов работоспособен. 2.4. Проверка работоспособности и регулировка. ВНИМАНИЕ ! ВСЕ ПОДКЛЮЧЕНИЯ ПРОИЗВОДИТЬ ПРИ ВЫКЛЮЧЕННЫХ ИСТОЧНИКАХ ПИТАНИЯ . 2.4.1. Для проверки работоспособности подключить олок питания к блоку электронных часов в соответствии со схемой на рис. 2,3 . 2.4.2. Включить блок питания . 2.4.3. Нажать кнопку "Коррекция" , при этом индикатор должен погаснуть и прекратиться звуковой сигнал будильника. Отпустить кнопку, при этом на индикаторе должны высветиться в разрядах часов и минут ци;-,-.т 30 и 00 , символическое изображение часов, зазвучать сигнал будильника и появиться пульсирующее свечение вазделительных точек, являющихся индикацией секундных импульсов . 2.4.4. Нажать и отпустить кнопку "Будильник", при этом должен прекратиться звуковой сигнал будильника . 2.4.5. Проверить работу блока электронных часов в режиме "текущее время" . 2.4.5.1. Нажать кнопку "Установка часов" и удерживать ее пока на индикаторе в разрядах часов последовательно высветятся цифры от 00 до 23 , после чего отпустить кнопку . 2.4.5.2. Нажать кнопку’Установка минут" и удерживать ее пока на индикаторе в разрядах минут последовательно высветятся цифры от 00 до 59, после чего отпустить кнопку /при 6 Рис / Схема ммтрииес&гя
