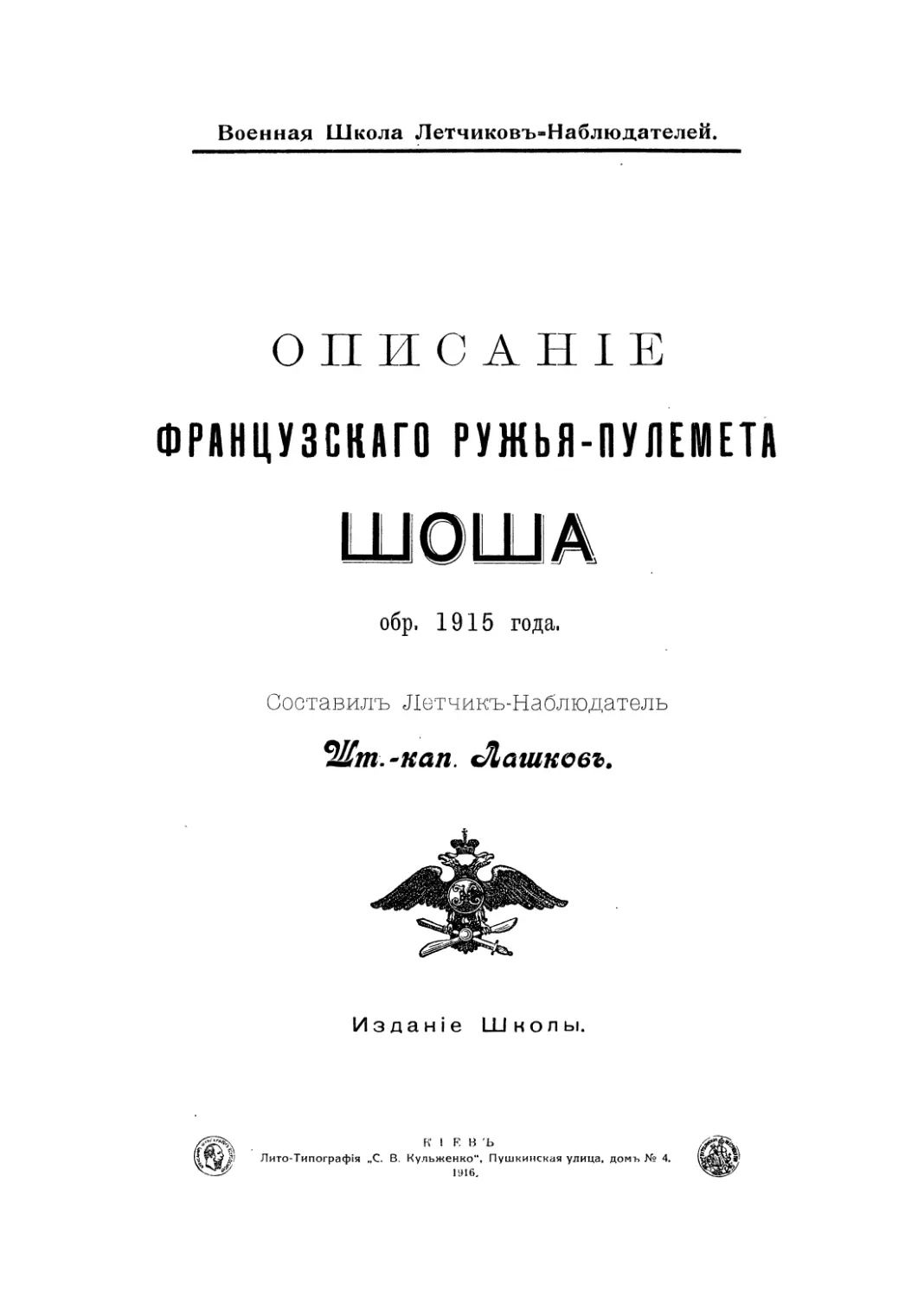

Военная Школа Летчиковъ-Наблюдателей.
ОПИСАНІЕ
ФРАНЦУЗСКАГО РУЖЬЯ-ПУЛЕМЕТА
ШОША
обр. 1915 года.
Составилъ Летчикъ-Наблюдатель
-кап. Лашковъ.
Изданіе Школы.
К I Е В Ъ
Лито-Типографія „С. В. Кульженко“, Пушкинская улица, домъ № 4.
1916.
ОПИСАНІЕ ФРАНЦУЗСКАГО РУЖЬЯ-ЛУЛШТА ”Ш О Ш А*обр. 1915 *
Вѣсъ ружья-пулемета 20 фун.
Вѣсъ обоймы съ 20-ю патронами 2 фунта.
Калибръ 8 м/м
Скорость стрѣльбы ръ заряжаніемъ др 120 выстр.(бобрйжь)
въ I мин,
Обойма на 20 патроноиъе
Охлажденій воздушное.
г,
РУЗЕЬЁ-ПУЛЕЫЕТЪ ВЪ СОБРАПОМЪ видъ.
МАТЕРІАЛЬНАЯ ЧАСТЬ ПУЛЕМЕТА.
Пулеметъ состоитъ изъ подвижныхъ и неподвижныхъ частей
Подвижныя части.
I)	.Стволъ со ствольной коробкой.
Я).Затворъ ж
3). Ползунъ съ направляющей планкой»
Неподвижныя части.
I)» Коробка со спусковымъ механизмомъ и остальными ея
частями.
2)	. Кожухъ съ прицѣломъ и мушкой,
3)	. Затыльникъ съ трубкой, въ которую входитъ боевая пру-
жина,а сверху трубки -одѣвается возвратная пружина.
ОПИСАНІЕ ПОДВИЖНЫХЪ ЧАСТЕЙ.
Г). —Стволъ-состоитъ изъ 3-хъ частей:а/стволъ,б/стволъ*
пая коробка и в/ р а д і а т О р ъ.
3
Стволъ имѣетъ внутри нарѣзы,задній обрѣзъ ствола имѣетъ
вырѣзъ для хоЦь зуба выбрасывателя.
СТВОЛЪ,
сг0«л»чо* порося и
Соееил висг/>,
ЛрОДѴЯІ. 9**1
ОДНО* ^АЗЪ
ОКя» Члл
вкбрДСов. СГ/>ЛЛіЯН.
ія-лт
стволъ
ПІрЩНЯХ' ЧАСТЬ
Сгвол4Н*И НоробКИ
*№МНТ96.
’ т&л кд
Вастволъ одѣта ребристая аллюминіевая ловѳрхность(раді-
аторѣ) для охлажденія,Спереди радіаторъ удерживается ввин-
ченной втулкой, служащей и для увеличенія отдачи,а сзади
кольцомъ,ввинченнымъ въ стволъ,которымъ стволъ упирается
въ .кожухъ.
Ствольная коробка состоитъ изъ 2-хъ частей:передней и
задней;обѣ навинчены на стволъ.Въ передней части стволь-
ной коробки имѣется кольцевой пазъ,въ него входитъ зубъ
защелки;зубъ не позволяетъ стволу преждевременно отхо-
дить назадъ,Въ передней части снаружи ствольная коробка
имѣетъ два вырѣва-для ключа .Сверху справа ствольная ко-
робка имѣетъ продолговатое окно,черезъ которое выбрасы-
ваются стрѣлянныя гильзы. Внизу ствольная коробка имѣетъ
продольное окно,по которому ходитъ полеунѣ своими ребра-
ми. Задняя 'Мсть ствольной коробки внутри,въ передней
Своей части имѣетъ два выступа, за которые заходить двя
4,
боевыхъ выступа боевой личинки и не позволяютъ затвору
въ моментъ выстрѣла отойти назадъ.Нижнее продольное ок-
но имѣетъ сзади срѣзъ,въ него упирается автоматическій
спускъ своей верхней площадкой.
2. ЗАТВОРЪ.
Затворъ состоитъ изъ двухъ главныхъ частей:остова зат-
вора и боевой личинки.
Въ остовѣ затвора имѣется два колѣнчатыхъ окна,а внут-
ри остова каналъ съ колѣнчатыми пазами,по которымъ хо-
дятъ скошенные выступы боевой личинки.
М заднюю часть остова затвора ввинченъ цилиндрическій
стержень, на которомъ имѣется кольцо для упора боевой
пружина.Снизу остовъ затвора имѣетъ продольный пазъ,въ
который входитъ продольный выступъ ползуна. Продольный
павъ сзади имѣетъ гнѣз до, для выстуня|юлзу на. Сверху остов:
затвора имѣетъ дыру,въ ней помѣщается подвижной зубъ,ко-
торый входитъ въ скошенный вырѣзъ боевой личинки и не
Позволяетъ повернуться боевой личинкѣ въ то время когда
•атворъ идетъ въ заднее положеніе.
Ударникъ имѣетъ боекъ и головку;ударникъ входитъ въ
дыру остова сзади и удерживается тамъ своей головкой,а
сзади его удерживаетъ ввинченный цилиндрическій стершею
~	х	ОСТОВЪ ЗАТВОРА.	>1
а й	-2	еу	в»х
і/кЛйидуэ. сТе/’жк.иі.	\	I	1

5
закрѣпленный осы©. Въ передней части остова затвора
внутри имѣется поперечный пазъ,по которому ходятъ ко-
сые выступы боевой личинки.
Боевая личинка - внутри имѣетъ каналъ для прохода
ударника;въ передней части вѣнчикъ ДЛЛ помѣщенія иляй-
ки патрона и дыру для зуба отражатели«Зубъ отражателя
имѣетъ пружинку и удерживается въ ней винтомъ.Боевая
личинка съ боковъ имѣетъ два боевыхъ выступа,которые
не позволяютъ затвору въ моментъ выстрѣла отойти на-
задъ и пазъ для помѣщенія выбрасывателя.Выбрасыватель
(екстракторъ) закрѣпленъ осью и служитъ для выбрасыва-
нія стрѣляной гильзы.
Сзади боевая личинка на своей трубкѣ имѣетъ:два ско-
шеныхъ выступа,которые ходятъ по колѣнчатымъ пазамъ
остова затвора и служатъ для поворачиванія боевой ли-
чинки.
Снизу боевая личинка имѣетъ продольный пазъ,который
.. ь моментъ выстрѣла ©оставляетъ продолженіе продоль-
наго паза остова затвора.
БОЕВАЯ ЛИЧИНКА.
ІоеКои Внетупі,.
6
3), ПОЛЗУНЪ СЪ НАПРАВЛЯЮЩЕЙ ПЛАНКОЙ.
Ползунъ сверху имѣетъ продольный выступъ со ско-
шенными пазами,для .болѣе Плотнаго прилеганія къ осто-
ву з а т > о р а.
На продольномъ выступѣ сзади имѣется вястуиъ*кото-
рый входитъ въ гнѣздо остова затвора.Въ задней части
ползунъ имѣетъ дыру,въ нее Входитъ ось рукоятки зак-
лёпанная съ лѣвой сторона,
Спереди ползунъ имѣетъ палецъ,который подЖѳтъ пат-
ронъ въ патронникъ и заставляетъ зубъ защелки опуска-
ться внизъ,выводя его изъ паза ствольной коробки и
тѣмъ освобождаетъ стволъ въ моментъ выстрѣла.
Снизу сзади ползунъ имѣетъ зубъ,который заходитъ за
шептало боевого взвода.
Съ правой стороны на ось надѣта .направляющая планка.
Планка съ внутренней стороны имѣетъ колѣнчатый пазъ,
по которому ходитъ зубъ направляющаго рычага.
ПОЛЗУНЪ СЪ НАПРАВЛЯЮЩЕЙ ПЛАНКОЙ.
7
ОПИСАНІЕ НЕПОДВИЖНЫХЪ ЧАСТЕЙ.
I.	КОРОБЬ. . Состоитъ ивъ двухъ щекъ.Спереди привин-
чена > т у л к а..,навинтованная внутри для ввинчи-
ванія подставки съ двумя ножками,для стрѣльбы съ
земли;справа спереди помѣщается рычагъ,закрѣпляющій
кожухъ съ коробкой(для закрѣпленія рычагъ поворачи-
вается на себя и вверхъ) .Слѣва спереди антапкф для
ремня.Съ правой стороны короба привинчена^планка, съ
съ пазбмь,черезъ которую входитъ зубъ подающаго ры-
чага черезъ прорѣзь щеки короба,а лѣвѣе ?.:ежду щека*-
ми короба ^помѣщается подающій рычагъ.
Спереди подающаго рычага привинчана двумя вин
тами пластинчатая пружина,которая имѣетъ прорѣзь
для прохода зуба защелки.Зубъ защелки входитъ въ
кольцевой пазъ ствола и не позволяетъ стволу до вы-
стрѣла отходить назадъ.Зубъ имѣетъ пятку, па которую
нажимаетъ спиральная пружина и удерживаетъ зубъ
защелки въ верхнемъ положеніи.
КОРОБЬ СО СПУСКОВЫМЪ ІйЕХАТІИЗШіЬ,НМіШЛЯ-
ЮЩЕЙ ПЛАНКОЙ и ОСТАЛЬНЫМИ ЕЯ ЧАСТЯМИ.
8.
Пластинчатая пружина при подачѣ шпильки защелки обой-
мы впередъ-откидываетъ обойму внизъ.
Подающій рычагъ имѣетъ скошенный вырѣзъ для на -
правленія патрона въ патронникъ.Въ привинченную спра-
□тлацку ,
»а коро баТвхо дитъ направляющая планка, въ пазъ кото-
рой входитъ зубъ подающаго р ы ч ага* При движеніи
планки впередъ,зубъ скользя по лазу-заставляетъ
Подающій рычагъ опускаться,а при движеніи планки на-
задъ-подыматься.
К0Р0БЪ.*/продольный разрѣзъ/ .
Опереди рукоятки помѣщена защелка съ шпилькой,
защелка имѣетъ зубъ, въ который упирается спиральная
пружина,отводящая нийній конецъ защелки назадъ.
Рукоятка служитъ для поддерживанія ружья-пулемета
при стрѣльбѣ лѣвой рукой.Сзади рукоятки имѣется скоба,
въ которую входитъ спусковой крючекъ.За скобой рукоят-
ка, для обхватыванія при стрѣльбѣ правой рукой.
Надъ рукояткой помѣщается спусковой механизмъ.
'	а
Слѣва надъ рукояткой имѣется переводчикъ^ когда онъ по-
вернутъ къ верху,то будетъ пулеметная стрѣльба,назадъ-
-одиночная стрѣльба,а впередъ-на предохранительномъ
9.
взводѣ).Въ задней части короба имѣется дыра, въ которую
входитъ соединительный болтъ съ защелкой.
На лѣвой щекѣ короба за рукояткой спускового механиз-
ма приклепана антепка для ремня.
Въ правой щекѣ короба сверху имѣется продольный вы-
рѣзъ для хода оси рукоятки ползуна.
2.	КОЖУХЪ
Кожухъ-состоитъ изъ двухъ частей: передней и задней,сое-
диненныхъ между собой навинтованнымъ кольцомъ,которое
снизу имѣетъ выступъ съ прорѣзью для соединенія съ перед
ней частью короба;
Спереди навинчена надульникъ съ мушкой, который.„увеличи-
ваетъ отдачи, . Въ передней части кожуха имѣются дыры
для охлажденіямъ задней части кожухъ снизу имѣетъ про-
дольное окно,по которому ходитъ ползунъ.Сзади окно рас-
ширено гля вкладыванія и выниманія ползуна,а спереди рас
ширено для прохода подающаго рычага.
?ДТ«ЛкИ.
КОЖУХЪ
ЛЦнлл «мет;-и.—-
Цтріьлнн.
еоЧин. олта.	двмиго. „
лерСаялЛ
Справа'окно имѣетъ три вырѣза,для**вывинчиванія винтовъ
колодки прицѣла.Правѣе прицѣла окно для выбрасыванія
ІО.
стрѣляныхъ гильзъ,Сверху на кожухѣ помѣщенъ откидной
прицѣлъ съ дѣленіями въ метрахъ.200 метровъ-прицѣлъ
постоянный равенъ 280 шагамъ.
Сзади кожухъ имѣетъ кольцо съ выступомъ,въ которомъ
имѣется дыра для прохода соединительнаго болта,соеди-
няющаго заднюю часть коробки съ кожухомъ.
Въ задній обрѣзъ передней части кожуха упирается
стволъ своимъ навинтованнымъ кольцомъ.
3.	ЗАТЫЛЬНИКЪ.
Затыльникъ-состоитъ изъ двухъ трубокъ большого и ма-
лаго діаметра.Трубка большого діаметра имѣетъ спере-
ди навинтованный пенекъ для ввинчиванія въ кожухъ,
сзади пенька выступъ,въ которомъ имѣется скошенный вы-
рѣзъ для входа защелки,помѣщенной вверху приклада и не
позволяющей затыльнику поворачиваться.На заднемъ кон-
цѣ затыльникъ имѣетъ кольцеобразный выступъ съ насѣчкой
для удобнаго вывинчиванія затыльника.
Къ дну трубки большого діаметра наглухо прикрѣплена
вая пружина,а
трубка малаго діаметра,внутри которой помѣщается бое-
съ верху-этой трубки надѣвается возврат-
ная пружина.
КолкЧ-
ЛАеачкд ѵ клеингее,
4.	\т/ П	« >
ЗАТЫЛЬНИКЪ.
- $ъ трубчатое кольцо упирается другой копецъ возврат-
II.
ной пружины*Кольцо имѣетъ кольцевой выступъ для упора
въ задній обрѣзъ ствольной коробки.
4.	СПУСКОВОЙ МЕХАНИЗМЪ.
Спусковой механизмъ собранъ въ оправкѣ;которая со-
стоитъ изъ двухъ щекъ и дна.Спереди на днѣ имѣется вы
ступъ,на которомъ укрѣплена однимъ концомъ спираль-
ная пружина';а другой конецъ спиральной пружины укрѣп-
ляется на спусковую тягу.Въ изгибѣ спусковая тяга со-
динена осью со спусковымъ крючкомъ.На заднемъ концѣ
спусковая тяга имѣетъ зубъ,въ котопый упирается зубъ
автоматическаго спуска.Спусковой крючекъ имѣетъ ввер-
ху дыру для прохода оси,соединяющей его съ боевымъ
взводомъ.Боевой взводъ съ верху сзади имѣетъ шептало,
а снизу приливъ съ пазомъ,по которому ходитъ спуско--
вая тяга. Ладыжка удерживается осью,которая входитъ
въ щеки оправки;спереди ладыжка имѣетъ лапки,которы-
ми она опускаетъ шептало боевого взвода внизъ,а сяади
пятку,которой ладыжка упирается въ ось задней антап-
ки.Автоматическій спускъ помѣщается между лапками ла-
дыжки и соединенъ съ ней осью.Сзади на автоматическій
спускъ нажимаетъ спиральная пружина,которая отводитъ
верхнюю его часть назалъ.Ко дну оправки спускового
СПУСКОВОЙ механизмъ.
12.
механизма приклепана пластинчатая пружина съ 2-я коль-
цами для подыманія шептала боевого взвода.
5.	ОБОЙМА.
Обойма на 20 патроновъ.Внутри имѣетъ пластинчатую
пружину, на одинъ конецъ которой упирается наконечникъ,
а на другой задвижка.
ОБОЙМА.
РАЗБОРКА' РУЖ&-ПУЛЕИЕТА.
I)	. Вынуть обойму-нажать на защелку об»йиы и вынуть
внизъ обойму.
2)	Вывинтить затылъникъ-нажавъ назащелку на затыльни-
кѣ отвинтить затыльникъ и вынутъ его вмѣстѣ съ возврат
ной и боевой пружиной»затѣмъ отдѣлить пружины отъ за-
тыльника.
13
3)	Вытолкнуть соединительный болтъ,соединяющій зад- ,
нюю часть короба съ ко жухомъ(предварительно повер-
нувъ его защелку).
4)Взять за рукоятку ползуна и отвести • затворъ на-
задъ.
5)Повернуть внизъ соединительный рычагъ,соединяющій
переднюю часть короба съ коробомъ и отдѣлить кожухъ
отъ короба.
6)	Вынуть ползунъ-повернувъ кожухъ нижнимъ про-
дольнымъ окномъ къ верху,взять за рукоятку,отвести
ползунъ назадъ и вынуть его къ верху.
7)	Взять за стержень и вынуть затворъ изъ ствольной
коробки;затѣмъ отдѣлить боевую личинку отъ остова
затвора.
8)	Вынуть стволъ со ствольной коробкой изъ кожуха.
Спусковой механизмъ разбирается въ случаѣ неисправноі
сти и только въ оружейной мастерской.
СБОРКА. РУЖЬЯ-ПУЛЕМЕТА.

І)Собрать затворъ-вставжть боевую личинку узкой
трубкой въ остовъ затвора;чтобы ударникъ вошелъ въ
трубку боевой личинки.Вставлять боевую личинку такъ,
чтобы выбрасыватель боевой личинки былъ обращенъ въ
сторону подвижного зуба,а косые выступы вошли бы въ
пазы остова затвора.Подвижной зубъ долженъ находить-
ся въ скошенномъ вырѣзѣ боевой личинки(въ такомъ по-
ложеніи затворъ вставляется въ ствольную коробку).
14
2)	Вложить затворъ въ ствольную коробку.
3)	Вставить стволъ въ кожухъ такъ,чтобы задній об-
рѣзъ оконъ ствольной коробки и кожуха совпадалъ,
подвести задній обрѣзъ остова затвора къ концу ок-
на ствольной коробки,чтобы продольный пазъ остова
затвора былъ обращенъ къ окну коробки и находился
по срединѣ ,
4)	Вставитъ ползунъ-чтобы выступъ его вошелъ въ
гнѣздо остова затвора;затѣмъ подать стволъ впередъ
до отказа и испробовать свободно-ли движется зат-
воръ, для этого взять за рукоятку и подавать ее впе-
редъ и назадъ.
5)	Соединить кожухъ съ коробкой-сначала соединить
переднюю часть коробки,чтобы проушины передняго
кольца вошли не до отказа на ось соединительнаго
рычага.
Вставить направляющую планку въ привинченную планку
приподнявъ подающій рычагъ вверхъ такъ,чтобы его
а
зубъ вошелъ въ пазъ направляющей планки и взявъ за
рукоятку дослать затворъ впередъ.Когда затворъ дой
детъ до передняго положенія,то боевая личинка по-
(
вернется и ея боевые выступы зайдутъ за выступы
ствольной коробки.Затѣмъ плотнѣе прижать кожухъ
къ коробу,повернуть къ себѣ передній соединитель-
о
ный рычагъ,вставить задній соединительный болтъ
и повернуть его защелку.
6)Вложіть пружины въ затыльникъ:боевую въ трубку;
а возвратную поверхъ трубки: вставить трубкув'ькольцо
15.
ствольную коробку кольцевымъ выступомъ къ себѣ и вста-
вить затыльникъ съ пружинами,нажавъ на защелку на приі^?-
ладѣ-завинтить Затыльникъ до отказа и отпустить защелку.
7).Провѣрить дѣйствіе механизма-взявъ за рукоятку ползуна
отвести его назадъ до отказа,затѣмъ нажавъ на списковой
крючекъ боевая пружина быстро подастъ затворъ въ крайнее
переднее положеніе.
ЗАРЯЖАНІЕ.
При заряжаніи рукоятку ползуна нужно отвести назадъ
‘	’	..	.V	•	*
до отказа,затѣмъ вставитьобойму.По израсходованіи обоймы
необходимо отвести рукоятку назадъ и вставить новую обойму
Для пулеметной стрѣльбы-переводчикъ вверхъ.
Для одиночной стрѣльбы-переводчикъ назадъ.
На предохранительный взводъ-переводчикъ впередъ.
РАЗРЯЖАНІЕ.
Рукоятку ползуна отвести назадъ до отказа,нажать впередъ *
на шпильку защелки обоймы, вынуть обойму,, взявъ за руко-
ятку ползуна нажать на спусковой крючекъ плавно спустить
затворъ.
СБЕРЕЖЕНІЕ ПУЛЕМЕТА,
I). Смазывать подвижныя'части слегка.(радіаторъ не сма-
дывать,-
3). Обойму внутри смазывать и вычищать,а если ею не поль-
зуются,то патроны должны быть вынуты,такъ кекъ пружина
^Ітобь^ііо^^рить пружину обоймы надо .вынуть ее изъ обоймы
16
положить на столъ и если между ея концами разстояніе бу-
демъ болѣе 4-хъ пальцевъ,то значитъ пружина слаба и ее на-
до разогнуть.
ЧИСТКА ПУЛЕМЕТА.
I)	. Вычищать нагаръ въ надульникѣ приборомъ(осторожно).
2)	. Отчищать дсѣ трущіяся части отъ ржавчины.
3)	. Вычищать тщательно обойму.
ВЗАИМОДѢЙСТВІЕ ЧАСТЕЙ ПУЛЕМЕТА.
Послѣ выстрѣла стволъ вслѣдствіе отдачи вмѣстѣ съ затво-
ромъ отходятъ въ крайнее заднее положеніе; пружины воз-
> вратная и боевая сжимаются.Возвратная пружина сильнѣе пру-
жины боевой и она оказываетъ сопротивленіе и посылаетъ
стволъ впередъ,а затворъ выйдя боевыми выступами изъ за
выступовъ ствольной коробки продолжаютъ отходить назадъ,
сжимая боевую пружину.Боевую личинку заставляетъ повернут
ся остовъ затворъ,который отходя отъ боевой личинки свои-
ми колѣнчатыми пазами скользитъ по скошеннымъ выступамъ
на трубкѣ боевой личинки.
Остовъ затвора дойдя до задняго обрѣза верхняго окна
ствольной коробки,которая заставляетъ подвижной зубъ опу-
ститься внутрь и* сйдимъ концомъ зубъ входитъ въ скошен-
ный срѣзъ на трубкѣ боевой личинки и не позволяетъ бое-
вой личинки повернуться. Въ такомъ положеніи затворъ отхс
дитъ до крайняго задняго положенія и ползунъ своимъ зу-
17
бомъ заходитъ за шептало боевого взвода.
Направляющая планка идя назадъ своимъ колѣнчатымъ пазомъ
заставляетъ подняться направляющій рычагъ,который своимъ скс
шейнымъ вырѣзомъ подымаетъ переднюю часть очередного патро-
на.
Когда стволъ идетъ впередъ,а затворъ назадъ,то выбрасыва-
тель своимъ зубомъ вытаскиваетъ гильзу изъ патронника, а от-
ражатель выталкиваетъ и стрѣлянная гильза выбрасывается че-
резъ боковое окно.
Нажимая на спусковой крючекъ боевая пружина посылаетъ
затворъ съ ползуномъ впередъ. Палецъ ползуна посылаетъ пат-
ронъ впередъ,затѣмъ палецъ дойдя до защелки заставляетъ
зубъ его опуститься и выйти изъ кольцевого желобка коробки.
Палецъ ползуна посылаетъ патронъ въ патронникъ,а далѣе
досылаетъ его боевая личинка;При движеніи направляющей план
ки впередъ по ея колѣнчатому пазу скользитъ зубъ направля-
ющаго рычага и заставляетъ направляющій рычагъ опуститься
* >
внизъ.
Когда боевая личинка дошла до обрѣза ствола,то остовъ
затвора ааходится въ заднемъ положеніи и удерживается под-
вижнымъ зубомъ,который находится внутри ствольной коробки.
Когда зубъ выйдетъ въ боковое окно,то скошенные выступы на
трубкѣ боевой личинки,скользя по внутреннимъ колѣнчатымъ
пазамъ остова затвора,заставляютъ боевую личинку повернут
ся и своими боевыми выступами зайти за выступы ствольной
коробки;но между боевой личинкой и остовомъ затвора оста-
ется промежутокъ 4 м/м.,который уничтожается тогда,когда
18.
косые выступы на трубкѣ остова затвора идутъ по пря-
мому пазу.Въ это время боекъ ударника выходитъ черезъ
отверстіе боевой личинки,ударяетъ по капсюлю и произво-
дитъ выстрѣлъ.
ВЗАИМОДѢЙСТВІЕ СПУСКОВОГО МЕХАНИЗМА.
Нажимая на спусковой крючекъ пружина соединяющая спус-
ковую тяпу съ выступомъ на днѣ коробки спускового меха-
низма разжимается и спусковая тяга идетъ назадъ.
Зубъ тяги упирается снизу въ зубъ автоматическаго спу-
ска и отводитъ верхнюю часть его впередъ.Автоматичес-
кій спускъ верхней своей частью упирается въ нижній
срѣзъ ствольной коробки и заставляетъ ладыжку ея лап-
ками опустить шептало боевого взвода внизъ.Тогда шеп-
тало боевого взвода опускаясь выходитъ изъ за зуба пол-
зуна и боевая пружина разжимаясь посылаетъ затворъ
впередъ.
Стволъ отходитъ назадъ,автоматическій спускъ свобод-
но идетъ по нижнему продольному окну ствольной коробки.
Когда стволъ возвращается впередъ,то. задній скошенный
срѣзъ ствольной коробки встрѣчаетъ автоматическій
спускъ и заставляетъ его повернуться и вновь нажать
лапками ладыжки на боевой взводъ.Шептало боевого взво-
да опускается, и происходитъ вновь выстрѣлъ;продолжая
нажимать на спусковой крючекъ получается пулеметная
стрѣльба.
При одиночной стрѣльбѣ переводчикъ своимъ выступомъ
опускаетъ внизъ спусковую тягу,зубъ спусковой тяги
19.
разъединяется съ зубомъ автоматическаго спуска и нажи
мая каждый разъ на спусковой крючекъ мы опускаемъ шеп-
тало боевого взвода внизъ и выводимъ зубъ ползуна изъ
за шептала боевого взвода.
На предохранительномъ взводѣ-переводчикъ упирается
своимъ выступомъ снизу въ переднюю часть ладыжки и не
даетъ ей опуститься внизъ.
ЗАДЕРЖКИ ВЪ СТРѢЛЬБЪ И СПОСОБЫ ИХЪ УСТРАНЕНІЯ.
—	-	г	 • Признаки задержекъ?	} Причина і і	7	 । {Устраненіе ихъ. 1 1
I) Послѣ выстрѣла » I) Загрязненіе стволъ не доходитъ до {частей и отстут- крайняго предняго по-; .ствіе.,смазки ложенія.	{ 2) Слабость юг •вратной пружины. 1	’I) Разобрать,вы- {чистить и смазать- । пулеметъ. (замѣ- ? нить пружинуЛ *
2) Когда стрѣляная і гильза не вышла изъ { патронника,а слѣдую- • Слабость выбра- щій патронъ упирается} сывателя. въ нее пулей снизу. ; ! 1 1 I	Пове- рнуть ружье ок- номъ внизъ й выпа детъ стрѣляная гильза,а слѣдую- щій патронъ до- слать въ патрон- никъ.
3) Когда патронъ въ } обоймѣ обращенъ пулей вверхъ,а-шляпкой	; Сильно разжаты внизъ и онъ не попа-«щеки обоймы у въ даетъ въ патронникъ, { хо^ного отвер- а упирается вверхъ • стія. ствола.	।	- Сжать щеки обой мы.
Описаніе ружья-пулемета
Ш о ш а,-составлено лет-
къ Начальника Школы,
I
Жпй та нъ
