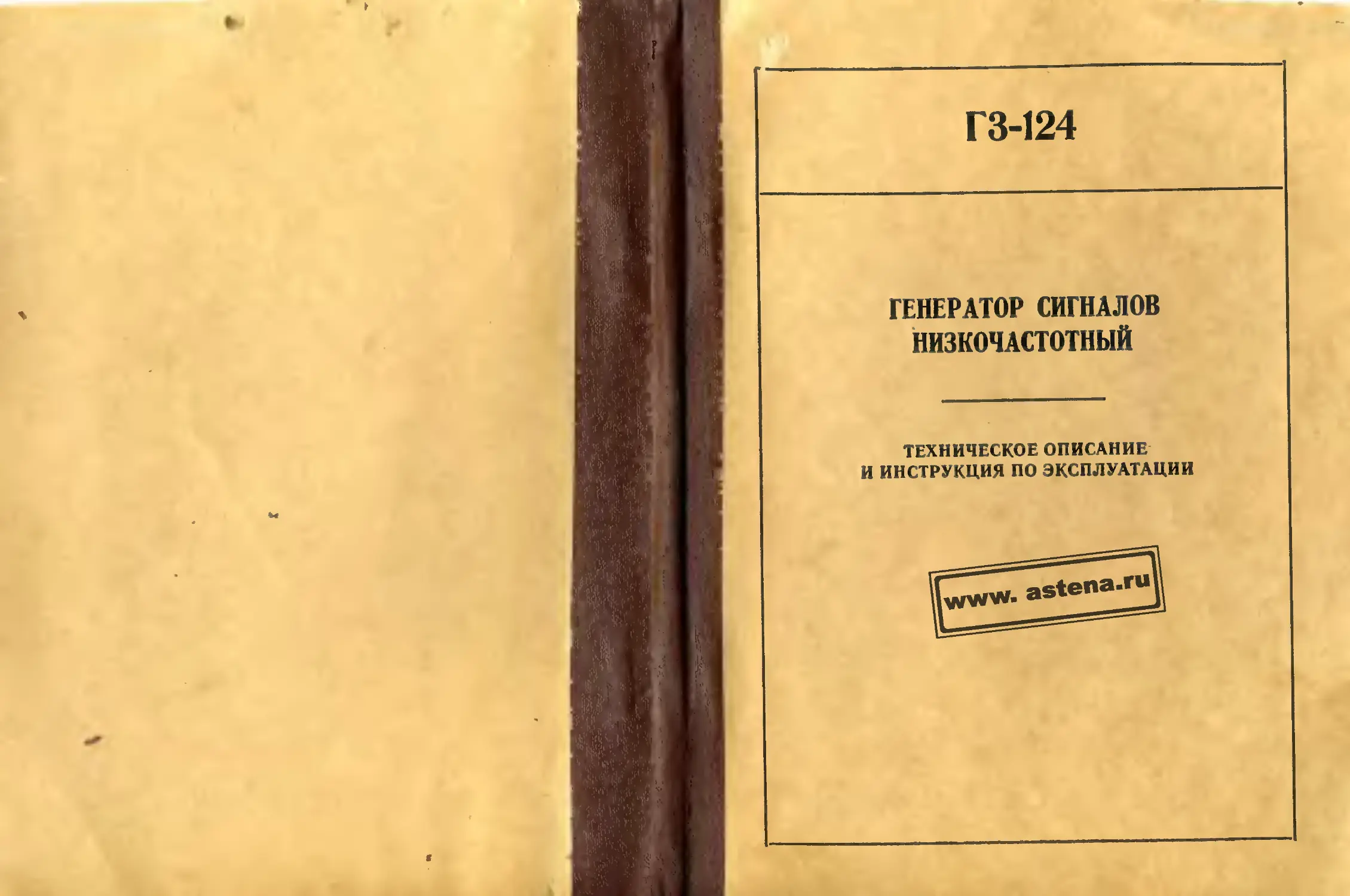

ГЗ-124
ГЕНЕРАТОР СИГНАЛОВ
НИЗКОЧАСТОТНЫЙ
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Продолжение прилож. 17
Рис. 7. Схема расположения электрических элементов генератора шума
4.376
160
Продолжение прилож. 17
С1Э
С7
I С11 | ।
I-----
ofi
аг
-ЯП---ЯН-
-Я16-
S®
-ян- -яго-
C1S
его
С5
-Я13-
-Я18-
-Rllf
-Я6Я
-R30-
-RM-
-R33-
-R36-
-язг-
-R13-
-R33-
-Я37-
-R31-
-R35-
( *> J
wa-
С15
С16
-ВЯЗ-
СП
~!<5г~
I C3R I -R56-
I C3S | -R53-
Гезз I
-яяг-
сзо
его
-Rtf-
-ЯЯ7-
егг
j>ii
-RRS-
-ЯЯЗ-
-ЯУ1- isj
(-ЯЯ6-
СП I I сц
. -Яб£-
-R63 кх '
3 -R5S-
ЬЗОЗ
Рис. 8. Схема расположения электрических элементов формирователя широкопо-
лосного 4.303
С~^~У
с™ \
-VD7+-
-VO6-
] ]-2207
16!
Выбор закона перестройки частоты осуществляется переклю-
чением ручки ДИАПАЗОНЫ ЧАСТОТ, Hz — в положение ДИ-
НЕИН или ЛОГАРИФ.
Выбор способа перестройки частоты осуществляется установ-
кой ручки РАЗВЕРТКА ЧАСТОТЫ в соответствующее положе-
ние, а именно:
для перестройки частоты вручную переключатель ставят в по-
ложение «’ЭД», для автоматической перестройки частоты переклю-
чатель ставят в положение «ф» при однократной перестройки и
в положение «О» — при многократной;
для дистанционной перестройки частоты с помощью источника
линейно изменяющегося напряжения следует подключить источ-
ник напряжения к гнезду РАЗВЕРТКА «-®» на задней стенке и
поставить переключатель в положение «И».
При автоматической перестройке частоты установка пределов
развертки осуществляется ручками ПРЕДЕЛЫ РАЗВЕРТКИ
НИЖ ВЕРХ при соответствующей нажатой кнопке ПРЕДЕЛ
НИЖ ВЕРХ. Запуск автоматической перестройки частоты и ос-
тановка в любом месте развертки осуществляется кнопками ПУСК
и СТОП соответственно.
Перемена направления перестройки частоты осуществляется
кнопками РЕВЕРС ВНИЗ ВВЕРХ.
Время автоматической перестройки частоты выбирается пере-
ключением ручки ВРЕМЯ РАЗВЕРТКИ min в соответствующие
положения «1», «4» «8» и «32».
Время индикации для встроенного частотомера устанавлива-
ется нажатием соответствующих кнопок ВРЕМЯ ИНДИКАЦИИ
<<O,1S», «IS».
При работе генератора с самописцем необходимо самописец
подключить соответствующим кабелем к разъему «§]», располо-
женному на задней стенке.
При этом включается соответствующая кнопка ЗНАК ЧАС-
ТОТНОЙ ОТМЕТКИ.
Маркерные импульсы при выборе знака частотной отметки «3»,
«4» или «5» и времени индикации 0,1 с следуют соответственно
через 10 кГц, 1 кГц или 100 Гц. Для управления маркирующим
пером самописца уровня необходимо на контакт 5 разъема «Щ»
подать напряжение 30 В с самописца.
Для повышения точности отсчета по частоте, при использова-
нии маркерных импульсов следует применять небольшие скорости
перестройки частоты.
В тех случаях, когда необходимо подавать сигнал на внешнее
устройство от низкоомного источника сигнала, переключатель
«<dB» следует установить в положение «Ri<5Q». Если необхо-
димо подавать сигнал на устройство, согласованное по выходу с
32
ГЕНЕРАТОР СИГНАЛОВ
НИЗКОЧАСТОТНЫЙ ГЗ-124
окп 66 8613 5124
Утверждено
ЕХЗ.268.050 ТО—ЛУ
4.05.1989 г.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1989
В связи с постоянной работой по совершенствованию генерато-
ра, повышающей его надежность и улучшающей условия эксплуа-
тации, в конструкцию могут быть внесены незначительные измене-
ния, не отраженные в настоящем издании.
Зак. 2207
жения на выходе генератора 1/ВЫ1 в вольтах, ориентировочно,
можно определить по формуле:
1/ВЫх = ^вь,хю-—(8.1)
где t/вьтхоо — напряжение при ненагруженном выходе, В;
/?н— сопротивление нагрузки, Ом;
fa — выходное сопротивление, Ом (50 Ом).
При необходимости работы с нагрузками, отличными от 50 Ом,
при положении «/?,=5О£2» переключателя «<dB» следует обеспе-
чить, чтобы ток в нагрузке не превышал 100 мА.
При положении <г7?г<5£2» переключателя «<6В» гарантиро-
ванное наибольшее значение уровня выходного напряжения си-
нусоидального сигнала не должно превышать 8,7 В на сопротив-
лении нагрузки 50 Ом.
Для работы генератора с самописцем необходимо изготовить
соответствующий кабель, использовав для подключения к разъе-
му «ЦО» вилку РШ2Н-1-17 из комплекта ЗИП.
в.З. ПРОВЕДЕНИЕ ИЗМЕРЕНИИ
8.3.1. Режимы работы.
Генератор обеспечивает следующие режимы работы:
режим синусоидального напряжения;
режим узкополосного случайного шума;
(четыре полосы шума);
режим белого и розового шума;
режим автоматического регулирования выходного уровня сиг-
нала.
8.3.2. Проведение измерений в режиме синусоидального на-
пряжения.
Установить органы управления генератором в следующие поло-
жения:
ручку РЕЖИМЫ в положение «sin»;
ручку ДИАПАЗОНЫ ЧАСТОТ, Hz — на необходимый диапа-
зон частот;
ручку ВОЛЬТМЕТР УСРЕДНЕНИЕ в положение «1»;
при измерениях в диапазоне частот от 2 до 20 Гц ручку реко-
мендуется перевести в положение «2» или «3»;
вторую ручку вольтметра в положение ВЫХ, U;
ручку БЫСТРОДЕЙСТВИЕ в положение ОТКЛ;
ручку ВЫХ, U — на нужный уровень по измерителю уровня
напряжения;
ручку «П» частотной шкалы — на выбранную числовую от-
метку, при необходимости ручкой «П» выполнить плавную под-
стройку частоты по встроенному частотомеру;
31
устанавливая переключатель РАЗВЕРТКА ЧАСТОТЫ в поло-
жение «го» или «0» по встроенному частотомеру, убедиться в
наличии однократной или многократной автоматической развертки
частоты по следующим признакам;
последовательным нажатием кнопок ПУСК и СТОП запуска-
ется или прекращается автоматическое развертывание частоты;
последовательным нажатием кнопок РЕВЕРС ВНИЗ или РЕ-
ВЕРС ВВЕРХ изменяется направление автоматической перест-
ройки частоты;
последовательным нажатием кнопок ПРЕДЕЛ НИЖ или
ПРЕДЕЛ ВЕРХ и соответствующим вращением ручек ПРЕДЕЛЫ
РАЗВЕРТКИ НИЖ или ПРЕДЕЛЫ РАЗВЕРТКИ ВЕРХ изменя-
ются соответственно пределы автоматической развертки частоты;
последовательным переключением ручек ВРЕМЯ РАЗВЕРТ-
КИ, «min» в положения «1», «4», «8», «32» изменяется длитель-
ность автоматической развертки частоты.
Подключить выход генератора «О» через нагрузку «50П»,
имеющуюся в ЗИП, к осциллографу С1-65А и убедиться в нали-
чии на выходе генератора всех форм сигнала, изменяя положения
переключателя РЕЖИМЫ (sin, УЗКОПОЛОСНЫЙ ШУМ, БЕ-
ЛЫЙ ШУМ, РОЗОВЫЙ ШУМ).
8.2.6. Произвести калибровку генератора:
нажатием кнопки <А » проверить по встроенному частотомеру
калибровку частотомера, которая должна быть в числовом зна-
чении 105,000 кГц при положении ручки ДИАПАЗОНЫ ЧАСТОТ,
Hz; ЛОГАРИФ., 200—2-Ю-5 и переключателя ВРЕМЯ ИНДИ-
КАЦИИ, «1S»;
при отжатой кнопке «А» ручкой расстройки частоты «□» ус-
тановить нулевое положение расстройки частоты, что соответ-
ствует одновременному загоранию световых индикаторов «—»
и « + »;
нажатием кнопки ВКЛ и переменным резистором «▼» уста-
новить, при необходимости, по встроенному частотомеру значение
калибровочной частоты (200+1) Гц.
8.2.7. При подключении различных устройств к выходам гене-
ратора и ко входу компрессии рекомендуется использовать соеди-
нительные кабели из комплекта ЗИП.
При подключении устройств с высокоомными входами к выхо-
ду генератора рекомендуется использовать эквивалентную нагруз-
ку 5О£2 из комплекта ЗИП.
При соединении генератора с другой аппаратурой необходимо
учесть, что гарантированное номинальное значение уровня выход-
ного напряжения синусоидального сигнала 5 В обеспечивается при
сопротивлении нагрузки 50 Ом при положении «Ri=50Q» пере-
ключателя «<]dB».
При сопротивлении нагрузки больше 50 Ом значение напря-
30
